Точило самодельное: Как сделать заточной станок своими руками в домашних условиях – Приспособление для заточки ножей своими руками – чертежи, пошаговая инструкция

Точилка для ножей своими руками

Приветствую, Самоделкины!
Сегодня хочу вам показать, как можно из тех материалов, что есть (или по крайней мере должны быть) практически в каждой мастерской, сделать отличное приспособление для ровной заточки ножей.

Изначально мастер хотел купить готовый прибор для заточки ножей в Китае (а именно в интернет магазине Алиэкспресс), но подумал почему бы не попробовать сделать такую точилку самому своими руками. Тем более цены на данный товар у китайских друзей немаленькие.

Собственно, автор данной самоделки посмотрев в интернете довольно много видео о том, как и из чего изготавливают различные точилки для ножей, и уже на основе них, сделал и свою точилку.

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:
1. Обыкновенная доска;
2. Наждачная бумага;
3. Шуруповерт;
4. Молоток;
5. Толстый электрод 1 шт;
6. Электролобзик;
7. Кусок ламината;
8. Болтики и гайки;
9. Деревянная ручка;

10. Шестигранный ключ;
11. Фторопласт или текстолит (стеклотекстолит).


Давайте приступим собственно к изготовлению точилки.
Для начала возьмем обыкновенную доску и выпилим из нее кусочек. Затем необходимо обработать получившуюся деревянную заготовку, а именно зашлифовать ее с помощью наждачной бумаги.

Она будет служить основанием нашего самодельного точильного приспособления.
По размерам она получается у нас 26 см в длину, в ширину заготовка получилась 6.5 см, а высота деревянного основания составляет 2 см.

Также в этой доске необходимо проделать отверстия. Всего данная деталь будущего изделия будет иметь 6 сквозных отверстий. Сверлим 2 отверстия для самой стойки (о ней чуть позже). Рядом сверлим еще одно отверстие меньшего диаметра, а также с другой стороны доски сверлим еще 3 отверстия, которые будут служить для крепления прижимной пластины.

В проделанные отверстия вставляем гаечки.

Эти гаечки в дальнейшем можно будет посадить на клей, чтобы они не выпадали, но пока все и так стоит вроде бы достаточно плотненько.
Затем займемся изготовлением самой направляющей стойки. Ее мастер сделал из обычного толстого электрода. Его необходимо согнуть пополам. Далее с помощью молотка автор отбил от сварочного электрода всю верхнюю часть и зашлифовал его. Кстати, шлифовать можно и с помощью обыкновенного шуруповёрта. Для этого просто вставляем электрод в зажимной патрон шуруповерта и держа в руке наждачную бумагу шлифуем изделие.



На данном этапе получившуюся из электрода заготовку (направляющая стойка) вставляем вот в эти два отверстия.
Вставляем не под прямым углом, а под небольшим наклоном. Угол направляющей составляет где-то от 65 до 70 градусов.

Садится все довольно плотненько, но также для большей надежности нашей конструкции, в дальнейшем можно будет посадить направляющую стойку на эпоксидный клей, либо же на какой-нибудь другой клей, либо на что-то ещё.

Далее автор решил использовать вот такой вот кусочек фторопласта.



Но возможно мастер ошибается и это не фторопласт. Фторопласт чаще всего белый и скользкий какой-то. Скорее всего это текстолит или стеклотекстолит. Но по сути не так уж это и важно. Главное, что этот материал довольно таки жесткий и не стирается.
Из этого куска (фторопласта или не фторопласта), автор выпилил своеобразную прижимную пластину. В ней он сделал отверстия, а также небольшие потаи, для того чтобы шляпки немножко заходили в глубь пластины.



Потом эту пластину ставим на изготовленное ранее деревянное основание. Закрепляем с помощью винтиков.


Винтики автор взял под шестигранный ключ. Также мастер сделал небольшое отверстие в основании будущей точилки ножей, чтобы этот ключ был всегда в этой точилке.

Все это дело зажимается и их (винтиков) фактически не видно на пластине.
А вот здесь, мастер потаи делать не стал, так как заточная часть инструмента этого винта не будет касаться.

Далее из того же фторопласта автор сделал такую пластиночку.

В этой пластинке проделал 2 отверстия под тот же самый шестигранный винтик.
Далее все это дело ставится сюда и прижимается с помощью барашка.

Затем мастер изготовил вот такую вот направляющую для заточных камней.

Длина направляющей составляет 57 см. Ее автор сделал из обычного стального прутка. Также его зачистил. А на один из концов поставил вот такую ручку (вроде бы от советского старого напильника).

Также можно усилить это соединение посадив деревянную ручку от напильника на клей, но она здесь и сама довольно плотно зашла, ничего не выпадает.

По поводу крепления самих заточных камней. Автор взял небольшой кусочек хомута, обрезал его и сделал отверстия. В итоге получились вот такие вот уголочки, два одинаковых.


А здесь поставил гайку с нарезанной резьбой и зажимным винтиком.


Так же на направляющую мастер поставил пружинку, для того чтобы можно было менять заточные камни, не отвинчивая при этом гайку с зажимным винтиком.

Сами заточные камни, а вернее основание для этих камней, автор сделал из обычного куска ламината. Просто порезав его на полоски.

Ширина полосок получается у нас 2,5 см, а длина где-то 20 см.


На кусочках ламината уже есть готовые пазики, собственно куда и будут становиться уголки направляющей части устройства.
Затем автор наклеил наждачную бумагу на кусочки ламината с помощью двустороннего скотча и подписал какая из них где. И, собственно, вот так это все получилось:


Ставится все это дело достаточно легко. Пазиком ламината попадаем в один уголок направляющей, а вторым уголком при помощи пружинки прижимаем точильный камень.

Все. Ничего никуда не выпадает. Все лежит ровненько и довольно плотно.
Давайте продолжим собирать дальше наше устройство. Вставляем направляющую с закрепленным на ней заточным камнем в заранее подготовленное для нее отверстие, и можно смело начинать процесс заточки ножа.


Ход довольно большой за счет того, что здесь автор снял небольшую фаску с обеих сторон.


За счет этого ход увеличился. Нож мы ставим вот сюда.

Для этого сначала ослабляем, а после установки ножа зажимаем винтики.
Зажимается все очень и очень плотно, нож не выпадает.

Ну а сейчас, давайте попробуем заточить данный нож и посмотрим, что же из этого получится.



Ну и собственно вот такая получилась заточка.


Пойдемте испытаем на листе бумаге, например.

Отлично! А справится ли такой нож с пластиковой бутылкой наполненной водой? Сейчас узнаем.

Режет очень хорошо, нож острый. Так что точилочкой автор остался доволен. Единственный минус какой он в ней заметил, только то, что не сделал такую точилку намного раньше. Все остальное - одни плюсы.

Благодарю за внимание. До новых встреч!

Видео:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Самодельное точило. - Самодельные станки

Подшипники 102-е, думаю оставить открытые...

1. Есть смысл. Но можно обьеденить две идеи и поставить закрытые с одной стороны (или снимите с закрытых один пыльник) открытой стороной внутрь шпинделя, будет внешняя защита и возможность смазки изнутри.

2. 102 подшипники и вал 20мм - противоречие. Уточните.

Шайбы - решение простое, но крайне неудобное, сложность при сборке избежать биений, невозможность повторяемости установки, а, соответственно, и быстрой смены кругов.

16мм вала вполне достаточно для кругов до 200мм, но преднамеренно уменьшать диаметр не стоит. Можете оставить 20мм, а для упора применить дистанционную втулку между подшипником и Вашей оправкой.

Я бы рекомендовал заложится на оправки посложнее, со своей гайкой, это позволит менять круги с большей точностью, если каждый круг будет иметь свою.

3. Для круга 200мм оправка согласно ГОСТу должна быть около 80мм (найду гост, уточню), но никак не менее 60. Представьте, что при посадке 32мм, для прижима круга останется (60-32)/2=14мм - это очень мало.

4. У Вас есть 270Вт, его и ставьте. Для доводочных работ его хватит. Позже, поработав, Вы сами себе определите, что на нем можно делать и какой мощности Вам бы хотелось.

Благо у Вас раздельная компоновка, значит замена двигателя особых проблем не составит. ИМХО, нужно будет искать двигатель от 0,5кВт.



интересно, какой конус можно применить в "стандарте"

Я уже заработал один минус на этом вопросе, попробую заработать еще один. 🙂

Для шлифовальных шпинделей "стандартом" является конус 1:5. Посмотрите ГОСТ-2323-76, там есть и чертежи и размеры, на будущее будете иметь пищу для размышлений. (Помните, диаметр 20мм еще может Вам сгодится).

Изменено пользователем Grinder

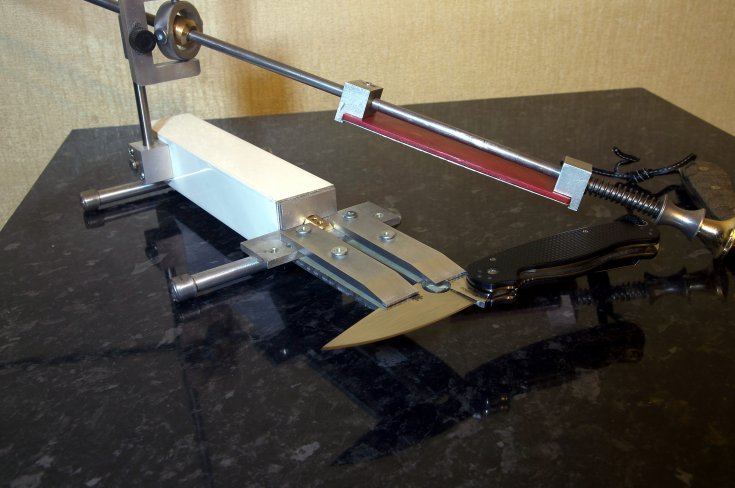

Как сделать точилку для ножа

Наверняка каждый любитель сделать что-то своими руками хоть раз задумывался о том, как сделать регулируемую точилку для ножа своими руками. Если Вы один из таких людей, то Вы попали по адресу, ведь в этой статье мы будем говорить именно об этом!

Содержимое обзора:

Основные ошибки

Если посмотреть на фото самодельных точилок для ножей, то может показаться, что конструкция очень проста как в использовании, так и в изделии.

Но на самом деле это не правда, потому что во время затачивания могут возникнуть некоторые проблемы и трудности, которые способны все испортить. Можно выделить несколько основных ошибок, с которыми сталкиваются новички при заточке:

Запомните, качество заточки зависит от проведенного за этим процессом времени, а не от силы, с которой Вы давите на нож. Это может только усугубить ситуацию, Вы окончательно затупите нож и испортите точилку.

Перед затачиванием надо обязательно помыть нож, потому что микроэлементы жира, краски, масла способны плохо повлиять на лезвие, и со временем оно начнет все больше и чаще затупляться.

Всегда нужно окончательно дорезать обе кромки, иначе нож будет хорошо резать только первое время, а после первого же использования его придется заново точить. Это предельно неудобно поэтому чтобы избежать этой проблемы, надо качественно затачивать обе кромки.

Приспособление для заточки ножей своими руками

Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.

Основы заточки ножей

Содержание статьи

Ножи имеют разное применение и даже не обычной кухне их несколько. Есть для нарезки хлеба, других мягких продуктов, есть для разделки мяса, рубки костей, других твердых предметов. И это только бытовые. А ведь есть еще те, которые берут на охоту и рыбалку. Если вы присмотритесь, то увидите, что все они имеют разный угол заточки (это если их дома уже не точили). Именно угол заточки и есть самая важная характеристика, которая определяется назначением данного лезвия.

Устройство для заточки ножей значительно облегчит работу

Устройство для заточки ножей значительно облегчит работу

Под каким углом

Угол заточки определяется исходя из основной области применения конкретного клинка:

  • Опасные бритвы затачивают под 8-12°. Такой малый угол позволяет после доводки без труда срезать волоски, но, при попытке резать что-то другое, лезвие очень быстро затупится.
  • Почти также остро затачивают филейные ножи — 10-15°.
  • Для разрезания продуктов питания лезвие лучше всего заточить под 15-20°. Если посмотреть на лезвие при многократном увеличении увидим примерно следующую картину

    Если посмотреть на лезвие при многократном увеличении увидим примерно следующую картину

  • Для охотничьих ножей и ножей общего назначения стоит выбрать угол от 20° до 25°. Режущая кромка такой остроты позволит не только разрезать мягкие продукты, но без особого труда справится с костями, древесиной и т.п. Некоторые производители охотничьих и ножей затачивают свои клинки в более широких пределах — 20-40°. Нож с лезвием в 40° режет намного хуже, зато лучше справляется с открыванием консервных банок или другой подобно работой.
  • Тяжелые ножи специального назначения (мачете, например) затачивают под 30-50°. Ими проблематично будет нарезать хлеб, но стволы, лианы и другие подобные предметы они рубят отлично.

Это общие рекомендации, введенные на основе многолетнего опыта. Есть, правда, варианты: некоторые клинки имеют несколько зон с разной заточкой. Это желает их более универсальными, но сложность заточки возрастает многократно.

Из сказанного следует, что приспособление для заточки ножей должно иметь возможность выставления требуемого угла заточки. И это — основная сложность при его проектировании и изготовлении.

Чем точить

Для заточки ножей используют точильные камни различной зернистости. Их условно делят на грубые, средние и мелкие. Почему условно? Потому что в разных странах принято свое обозначение зернистости. Наиболее удобная классификация — по количеству зерен на единицу площади. Выражается она в цифрах: 300, 600, 1000 и т.д. Некоторые фирмы дублируют еще английскими терминами. Вот примерное деление:

  • 200-250 — очень грубый (extra coarse). Они для заточки ножей не используются.
  • 300-350 — грубые ( coarse). Применяют при профилировании режущей кромки поврежденного или очень затупленного лезвия. Если режущая кромка не имеет видимых изъянов и вы не планируете менять угол заточки, этот абразив использовать не стоит.
  • 400-500 — средние (medium). У многих производителей бруски такой зернистости отсутствуют, так как без них легко обойтись.
  • 600-700 — мелкий (fine). Основной тип брусков, которые используются при заточке ножей. На них и точат ножи, затупленные при обычной эксплуатации.
  • 1000-1200 — очень мелкий (ultra или extra fine). Ими доводят заточенное лезвие до зеркального блеска. Бруски для заточки ножей требуются со средним и мелким зерном, для доводки (полировки) можно взять еще уьтра-мелкий

    Бруски для заточки ножей требуются со средним и мелким зерном, для доводки (полировки) можно взять еще уьтра-мелкий

Кроме зернистости различают точильные бруски еще по происхождению: есть они натурального происхождения (сланцы, корундовые и т.д.), есть керамические и алмазные. Какие лучше? Сказать сложно — дело вкуса, но натуральные быстрее стачиваются и редко бывают мелкозернистыми.

Натуральные вымачивают в воде перед применением или просто смачивают ею. Они воду впитывают и, при заточке, из воды и отделившихся частиц абразива на поверхности образуется абразивная паста, которая повышает эффективность заточки. Для тех же целей использовать можно специальное мало (honing oil) или смесь воды и мыла (кому что больше нравится). Вообще, с каждым из точильных камней надо пробовать все эти варианты и выбирать лучший.

Форма точильного камня для заточки ножей — брусок, причем желательно чтобы он его длина была намного больше длины лезвия — точить проще. Удобны бруски с двойным зерном — с одной стороны более крупный, с другой — более мелкий. Для заточки ножей обычного назначения достаточно иметь два бруска со средним зерном (разным) и два мелких (один можно очень мелкий).

Порядок ручной заточки

Приспособление для заточки ножей лишь облегчает процесс наведения кромки, потому знание приемов ручной заточки обязательно. Без них правильно заточить нож невозможно.

Порядок заточки ножей такой:

  • Первым берем брусок средней или крупной зернистости — по обстоятельствам, укладываем его на стол. Лучше, если он будет закреплен — не надо будет еще беспокоится о том, чтобы не сдвинуть при работе с места.
  • Вычисляем требуемый угол заточки — он равен половине выбранного угла. Примерно под таким углом держим лезвие. Теперь основная задача — удерживать этот угол постоянно.
  • Все движения при заточке ножа без сильного нажима. Плавно и равномерно.
  • Начинаем заточку движением «от себя». При этом за один проход лезвие должно «пройти» по камню от начала до конца. Тут тоже есть важный момент: в месте соприкосновения с брускомкромка должна быть перпендикулярна направлению движения. С прямой частью проблем нет — ведете прямо, но по мере приближения закругленного края, рукоятку приходится поворачивать чтобы сохранить перпендикулярность (смотрите фото). Процесс заточки ножа на бруске

    Процесс заточки ножа на бруске

  • По завершении движения острие должно остаться на поверхности бруска. Оно не должно сорваться, так как может затупиться острие, а также повредиться боковая его поверхность. Чтобы это было возможном, длина бруска должна быть в 1,5-2 раза длиннее лезвия. Тогда движение будет плавным и равномерным, как и должно быть.
  • После того как кончик ножа остановился, начинаем обратное движение.
  • Повторяем движения туда-обратно до тех пор, пока с обратной стороны лезвия не образуется заусенца — завернутая внутрь тоненькая кромка. Ее нащупывают пальцем, проводя перпендикулярно кромке (не вдоль — порежетесь). В идеале она должна быть ровной по всей длине лезвия. Если нет — прорабатывайте еще, причем не участками, где заусенцы нет, а по всей длине.
  • Когда заусенца есть, поворачиваете клинок на другую сторону и повторяете все тоже. Заусенца перейдет на другую сторону, но станет чуть меньше. Еще раз в графике - как точить нож правильно - движение лезвия по бруску

    Еще раз в графике — как точить нож правильно — движение лезвия по бруску

  • Меняете брусок, и движениями «от себя» продолжаете точить лезвие (обратного движения больше нет). Более мелкое зерно оставляет более мелкие бороздки на кромке и заусенец чуть меньше.
  • На том же точильном камне обрабатываете вторую сторону.
  • Меняете абразив на еще более мелкий. Снова все повторяете (движение все также — от себя). И так до тех пор, пока не добьетесь «зеркальности» кромки, а достигается она на очень мелком бруске. Это значит, что канавки, оставленные абразивом очень маленькие и режущая кромка достаточно отполирована чтобы хорошо резать.
  • Но даже после этого на обратной стороне лезвия осталась заусенца. Ее убираем на самом мелком бруске который у вас есть. Проделываем заученное уже движение «от себя» по одному разу для каждой стороны, постепенно уменьшая нажим. Таким образом получается свести заусенец до минимума, который почти не мешает работе.

На этом можно считать, что заточка ножа закончена. Некоторые еще доводят кромку на старом ремне. Кусок ремня можно закрепить на деревянном бруске (приклеить, не прибить), натереть пастой гои. Дальше несколько раз провести поочередно то одной, то другой стороной, но развернув режущей кромкой назад. Так заполировываются последние бороздки, оставленные абразивом и не «нарезается» при этом ремень.

Как сделать самодельное приспособление для заточки ножей

Все самодельные точилки для ножей решают главную задачу- они позволяют точно выдерживать заданный угол наклона бруска к лезвию, что очень важно для получения хорошей режущей кромки. Есть очень простые приспособления, есть немного сложнее, но позволяющие работать с большим комфортом. Выбирайте на свой вкус.

Одни из вариантов - из подручных средств

Одни из вариантов — из подручных средств

Простое устройство для заточки ножей

По сути это держатель для точильных брусков. Все элементарно: два треугольника из древесины, которые соединяются шпильками с «барашками». Между углами зажимается брусок под требуемым углом. Выставлять угол можно пользуясь транспортиром, специальной программой на смартфоне или пользуясь правилами тригонометрии (прямоугольный треугольник).

Устройство для заточки ножей - держатель абразива

Устройство для заточки ножей — держатель абразива

При заточке на таком приспособлении нож надо держать все время направленным строго вертикально. Это намного проще, чем удерживать его под определенным углом.

Та же идея имеет другое воплощение: на надежном основании сделать подвижные держатели, в которые вставляются и закрепляются в нужном положении бруски. Фирменный прототип на фото ниже.

Держатель для брусков при заточке ножа

Держатель для брусков при заточке ножа

Самодельная приспособа для заточки ножей сделана из деревянных брусков. Получается она легкой, чтобы не двигалась с места, ее надо чем-то зафиксировать. Чтобы не держать рукой, можно использовать струбцины.

Поворотные держатели позволяют выставить заданный угол, а потом зафиксировать его с помощью "барашков"

Поворотные держатели позволяют выставить заданный угол, а потом зафиксировать его с помощью «барашков»

Подобное приспособление для заточки ножей, конечно, облегчает работу, но все еще довольно тяжело выдерживать угол: надо все время контролировать вертикальность лезвия. Подобная привычка со временем вырабатывается, но начинать сложно.

Приспособа на колесиках

Интересный вариант ручной точилки для ножей с неподвижным бруском и тележкой на колесиках, на которой закрепляется нож. Он сделан на основе точилок для ножей стамесок и рубанков. С ножом такое приспособление работает тоже неплохо, но к заточке скругленного края надо приспособится.

Самодельный инструмент для заточки ножей на колесиках

Самодельный инструмент для заточки ножей на колесиках

В данном варианте, как в ручной заточке, брусок неподвижный, а движется лезвие ножа, закрепленного на подвижной тележке. Угол задается высотой расположения бруска относительно площадки, на которой крепится лезвие. Особенность данного устройства — нужно чтобы стол был ровным. Это может быть столешница из натурального камня, можно на обычный стол положить стекло.

В представленном выше варианте угол меняется незначительно, чего обычно достаточно для заточки однотипных ножей -кухонных, например. При необходимости конструкцию можно усовершенствовать, добавив держатели (на фото ниже).

Усовершенствованная модель

Усовершенствованная модель

Все это реализуется очень просто, так как напоминает обычный конструктор: планки, в них отверстия, собирается все на болтах и винтах.

Чтобы обеспечить неподвижность бруска тоже есть приспособление.

Для фиксации бруска

Для фиксации бруска

Плюс всей этой конструкции, что легко нож разворачивать сохраняя перпендикулярность на скругленном участке, а также очень просто обрабатывать с другой стороны: надо перевернуть тележку. Для этого и сделаны четыре пары колес.

Самодельный ручной станок для заточки ножей

Чуть более сложные и гораздо более удобные самодельные устройства, которые сделаны на основе известных фирменных приспособлений. В них есть регулируемая площадка, на которой закрепляется нож. Площадка выставляется под заданным углом. Брусок крепится на подвижной штанге, прикрепленной к стойке.

Одно из фирменных приспособлений для заточки ножей

Одно из фирменных приспособлений для заточки ножей

Сделанные своими руками устройства в чем-то повторяют представленную выше конструкцию, но есть некоторые отличия. Есть много вариантов. Приведем некоторые.

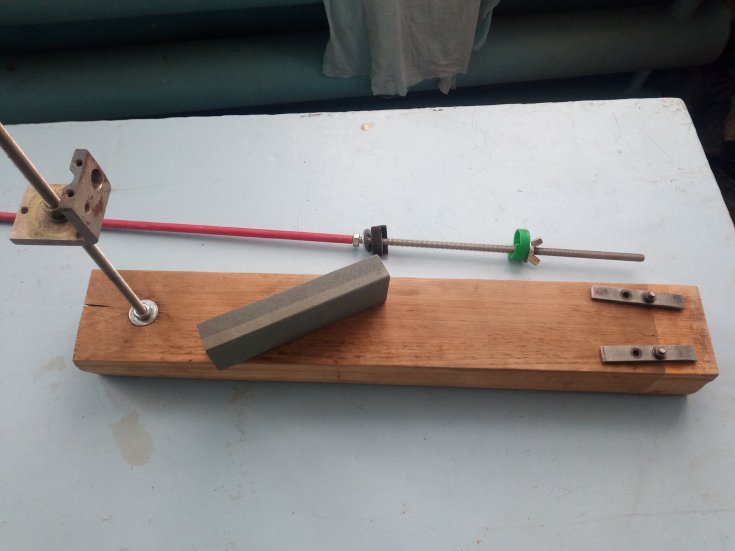

Вариант первый: неподвижная площадка, на которой закрепляется лезвие

Это приспособление сделано из остатков ламината (можно использовать ДСП), двух стальных прутов диаметром 8 мм и подвижного крепления.

Общий вид приспособления для натачивания ножей

Общий вид приспособления для натачивания ножей

В данной конструкции есть неподвижная основа, которой на обычных петлях приделана площадка с фиксатором для ножа. Ближний край площадки можно приподнимать под каким-то углом, удобным для работы. Но в остальном она неподвижна.

На вертикально установленном стальном пруте имеется подвижно установленный фиксатор, в котором сбоку приделана петля. В нее вставляется прут, на котором закрепляется брусок. Эта петля — простое, но не самое лучшее решение: нет жесткой фиксации, а значит угол будет «гулять».

Петля, в которую вставляется второй прут

Петля, в которую вставляется второй прут

Особое внимание стоит уделить фиксатору бруска. На пруте на некотором расстоянии от края (около 30-35 см) делают упор. Это будет неподвижный фиксатор. Второй делают подвижным, он фиксируется после установки бруска при помощи винта и нарезанной в корпусе держателя резьбы. Второй вариант — нарезать на стержне резьбу и поджимать установленный брусок при помощи гайки.

Держатель ножа — одна или две пластины из стали, закрепленные на подвижной площадке. Они закреплены подвижно — при помощи винтов и «барашков». Ослабив крепеж вставляют лезвие ножа, зажимают его. Сдвинуть его очень непросто. Затем, установив в петлю шпильку с закрепленным бруском, регулируют его высоту так, чтобы был выставлен требуемый угол.

Выставление угла

Выставление угла

Можно, как на фото, сделать шаблоны с нужными углами и добиваться совпадения плоскостей. После поперечная планка закрепляется, можно работать — проводить бруском в нужном направлении.



Данное приспособление для заточки ножей неплохо работает, вот только двигать абразив вдоль лезвия можно лишь при заточке кухонного ножа. Классическая заточка — движение перпендикулярно режущей кромке. На прямой части лезвия этого можно добиться. Если лезвие короткое, это будет почти перпендикулярно, но на скругленной части на неподвижном держателе такого не сделать. И этим недостатком «страдают» все подобные приспособления. Еще раз: они — отличный вариант для заточки кухонных ножей (ниже еще один неплохой вариант из той же серии).

Вариант второй: с подвижной площадкой и магнитным держателем

В этом варианте самодельного приспособления для заточки ножей проблема предыдущих заточек решена. Тут неподвижной остается рама, которая задает угол движения бруска. Держатель бруска движется свободно по направляющей, выставленной под нужным углом. Нож крепится на подвижном столике. Можно, как в представленном варианте, сделать магнитный держатель, можно — обычный из пластины металла и «барашков». Столик двигаете так, чтобы движение абразива было перпендикулярно. Собственно, все есть в видео.

Одно уточнение: в данном случает очень важно, чтобы поверхность, по которой движется столик с закрепленным ножом, была горизонтальная и ровная. Можно подложить стекло или использовать полимерную столешницу (мраморная тоже пойдет).

Travelller: самодельный заточной №1 - Самодельные станки

В связи с некоторыми событиями и успешным изготовлением нескольких деталей, пришла пора создать новую тему.



Но обо всем по порядку...



Давным давно, в далекой галактике, когда деревья были большими токарного станка у меня еще не было, но уже очень хотелось, мне попалась на металлоприемке ПБ от ТВ-4, и были куплены (неизвестно зачем) китайские крестовые тиски...

Сварка, болгарка, сверловка, рихтовка - и вуаля!







Эта штука даже проточила себе планшайбу, но, естественно, из-за недостатков конструкции так проект и заглох.



Также некоторое время пытался "сложить" конструкцию заточного из разных железок...





Однако, недавно, с подачи Александра сложил все эти железки в новом порядке и картинка начала складываться... 🙂




А раз начала - значит, пора ковать, не отходя от кассы.

Разрезал на заготовки крышку квадратного канализационного люка (честно купил на металлоприемке), отчекрыжил кусок от обломка 20кг груза (вдимо, лифтового) и понеслась...





























Вот! Удалось попасть почти в параллель!



И каретка:





С ней пришлось помучиться отдельно.

Найти достаточно длинное сверло или фрезу 25мм не удалось, поэтому опять пришлось хитро выдумывать голышом.. (голь на выдуvre хитра, типа) :crazy:



Нашлась длинная развертка 25мм.

Соорудил временный суперзаточной и слегка перезаточил:







Ыыыы.... Вылезло!




Попадание!





Двигается легко, не клинит.




Теперь легкое допиливание, согласование деталиков, ну и дальнейшее конструирование.



Собственно, не хотел начинать тему, пока этот узел не сделаю - предыдущий вариант (для других целей, давно) не получился, вот и... :unknw:



Но теперь, надеюсь, дело пойдет! 😉

Гениальная самодельная точилка для любых ножей из того, что было в гараже

Точит ножи на «Ура»! После такой самодельной точилки все ножи острые и режут бумагу, как по маслу. А пластиковую бутылку с водой с одного маха разрезают пополам.

Острый нож после заточки

Сначала «кулибинский» мастер хотел приобрести китайскую вещь в одном популярном интернет-магазине, но цена и время его не устроили. И таким образом решил сделать свою.

Почитал там, посмотрел тут и воплотил шикарную идею в жизнь!

Точилка для ножей своими руками не хуже магазинной

Для гениальной самодельной приспособы, чтобы точить любые ножи понадобилось: кусок доски, стальной пруток, один электрод, 4 болта под шестигранный ключ, гайки к ним и кусок текстолита (фторопласта).

Острый нож после заточки

Из доски выпилил платформу для точилки, высверлил несколько отверстий. В трёх из них вмонтировал по гайке.

Крепёж для ножа у точилки

Из текстолита сделал 2 детальки: зажим для ножа с фаской под угол заточки и крепёж для направляющей. Электрод послужил для стойки направляющей. Отверстия для этой стойки просверлил под углом в 60-65 градусов.

Стойка направляющей у самодельной точилки для ножей

А саму направляющую сделал по-хитрому из стального прута с ручкой от напильника на конце. На прутке есть 2 фиксатора, куда помещаются точильные камни.

Направляющая с фиксаторами

Даже камни он не заказывал, а смастерил сам из одинаковых кусочков ламината и наждачной бумаги разной зернистости.

Самодельные камни для заточки ножей

Когда самодельная точилка была готова, он провёл испытание. Получилось действительно не хуже магазинной, только из подручных средств — из того, что было в гараже.

Вот все размеры точилки:

Размеры самодельной точилки для ножей

Полезно и интересно: Самодельная печь из газового баллона, которая отлично отапливает гараж в 50 квадратов.

Изготовление и испытание такой приспособы для заточки ножей можете глянуть в видео:

Теперь все ножи у него в хозяйстве острые как бритва! Вот таким образом самому своими руками можно сделать всё что угодно — главной чтобы голова была на плечах и руки росли откуда нужно.

Следите за моими новыми публикациями — дальше ещё интереснее будет!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
