Тип радиаторов отопления: виды батарей, какие бывают разновидности, характеристики всех типов, фото нескольких вариантов – Виды радиаторов отоплений (батарей)

Содержание

типы батарей, критерии выбора для квартиры

Содержание статьи:

Если батарея пришла в негодность, в доме или квартире невозможно будет пережить зиму. Чтобы заменить агрегат до наступления холодов, нужно знать, какие бывают радиаторы. Только разобравшись в особенностях разных видов отопительных батарей, можно подобрать хороший вариант.

Классификация по материалу изготовления

Чугунный радиатор отопления

Большинство радиаторов изготавливают из металлов. Есть и пластиковые разновидности, которые стоят дешевле. Они легкие, устойчивые к износу, простые в монтаже. Но температура теплоносителя в трубах не должна быть больше 80 градусов, иначе возможно повреждение системы. Если есть сомнения, лучше выбрать более прочные конструкции.

Чугунные приборы

Основной минус старомодных, но крепких чугунных радиаторов – малопривлекательный внешний вид и масса – до 9 кг у каждой секции. К недостаткам относится и большая величина, сложность интеграции в интерьер современной квартиры. Конечно, громоздкую батарею можно спрятать за специальным экраном. Но из-за этого увеличится время, за которое прогревается помещение. Но и достоинства у чугунных агрегатов имеются:

высокий показатель коррозионной устойчивости;
длительность эксплуатации – более полувека;
бюджетная цена.

Устройства выдерживают напор от 9 до 12 атмосфер, долго остывают и подключаются к системам, в которых циркулирует не очень чистый теплоноситель.

Алюминиевые устройства

Алюминиевые радиаторы устойчивы к коррозии

При их изготовлении берут легкий и крайне прочный алюминий. В процессе производства применяется метод литья под высоким давлением, благодаря чему изделия становятся:

надежными;
устойчивыми к коррозии и давлению;
простыми в подключении;
привлекательными по внешнему виду.

Также у таких изделий высокая теплоотдача и длительный эксплуатационный период. Протечки – явление редкое, так как все места соединений достаточно герметичные.

Алюминиевые батареи не могут противостоять агрессивным теплоносителям и гидроударам, поэтому их лучше всего устанавливать в частных домовладениях – режим многоэтажки они долго не выдержат.

Стальные радиаторы

Стальные радиаторы восприимчивы к гидроударам на месте сварных швов

Это приборы, совмещающие в себе функции радиатора и конвектора. Такие устройства могут выдержать температуру до 120 градусов и давление до 10 атмосфер. Они нагреваются почти мгновенно, но и охлаждение при отключении происходит довольно быстро.

Основной минус – повышенная склонность к загрязнению, нивелируют который грязевые фильтры.

Также им свойственна высокая восприимчивость к гидроударам в местах, где находятся сварные швы. Устройство может лопнуть либо деформироваться при опрессовке, и поэтому в домах более 5 этажей их ставить нежелательно.

Биметаллические конструкции

Это батареи отопления последнего поколения. Они имеют стальной сердечник и внешнюю алюминиевую оболочку. Благодаря высокой прочности, антикоррозийным качествам и способности держать гидроудары, их можно устанавливать в многоэтажных домах. Особенно хорошо держат давление цельномонолитные модели. Им не страшны удары до 100 атмосфер. Теплоотдача также на высоте. Внешний вид привлекательный, а установка – простая. Масса не более 2 кг.

Единственный недостаток – дороговизна. Биметаллические батареи дороже сделанных из стали либо алюминия в несколько раз.

Есть псевдобиметаллические варианты. Так называются приборы, в которых стальные усиления находятся лишь в вертикальных каналах. Их стоимость меньше предыдущих, больше теплоотдача, однако они менее стойкие к коррозии в виду соприкосновения теплоносителя с алюминием.

Медные батареи

Медный радиатор

Отопительные устройства такого типа обладают максимальной устойчивостью к агрессивным средам среди всех аналогов. Они почти не изнашиваются, отлично держат большой напор и гидроудары, не боятся ржавчины. Но и у них есть недостаток – дороговизна.

Подобный вид батарей отопления используется в центральных и автономных системах, в которых тепло переносят и вода, и антифриз.

Медные радиаторы нивелируют сопротивление теплоносителя. Кроме того у них максимальная теплоотдача и они повышают эффективность отопительного устройства.

Конструктивные отличия

Стальной трубчатый радиатор

Классификация отопительных батарей по конструктивным характеристикам:

Секционные. Собраны из одинаковых секций с каналами для теплоносителя внутри. Обладают повышенной теплоотдачей, экономичностью. Есть возможность установить терморегулятор. Однако места соединений между секциями могут начать протекать. Также минус секционного типа радиаторов отопления – склонность к быстрому загрязнению и засорам.

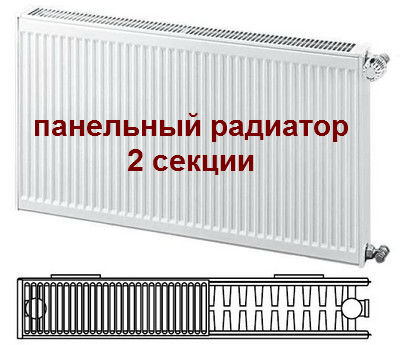

Панельные. Представляют собой два покрытых антикоррозийной защитой и сваренных друг с другом листа металла. В вертикальных каналах передвигается теплоноситель, а на тыльной стороне установлены ребра, увеличивающие площадь нагреваемой поверхности. Подобные приборы легкие, дешевые и компактные. Но боятся повышения напора и гидроударов, и для них необходим чистый теплоноситель.
Трубчатые. Внешне выглядят как два коллектора, сверху и снизу, между которыми вставлены вертикальные трубки. Хорошо греют, устойчивы к повышенному давлению. Скругленные края и форма трубок не дают накапливаться на поверхности пыли и загрязнениям. Прочные сварные соединения исключают появление протечек. Но они боятся ржавчины и дорогостоящие.

Также есть пластинчатые виды радиаторов отопления. Изготавливаются в форме гнутой водопроводной трубы с насаженными на нее пластинами из стали для усиления конвекции воздуха. Устройства просты в конструкции и стоят недорого. Но при этом неравномерно прогревают помещение и хорошо собирают пыль.

Формы радиаторов

Напольный радиатор отопления

В зависимости от конфигурации выделяют вертикальные и горизонтальные виды батарей. Последние более равномерно распределяют тепло по квартире.

Если в помещении тесновато, стоит предпочесть плоскую модель. Они расходуют незначительный объем воды, что дает возможность легкой регулировки посредством термостатов. Такие устройства не требуют специального ухода, внешне выглядят привлекательно. Среди минусов – невозможность монтажа в помещениях с большой влажностью, а также большая цена.

Плоские и вертикальные установки должны оснащаться приспособлениями спуска воздуха, потому что в таком положении образуется разница во внутреннем давлении.

Производители предлагают не только настенные, но и напольные обогревающие устройства. Они представляют собой теплообменник с двигающимся в нем теплоносителем, который окружен алюминиевыми либо стальными пластинами и закрыт снаружи обрешеткой из металла, защитным кожухом. Их ставят в помещениях с невозможностью монтажа настенных радиаторов из-за веса либо из-за панорамных окон. Но такие устройства стоят дороже и сложнее в установке.

Существуют автономные модели радиаторов, не зависящие от отопительной системы. Их можно использовать как дополнительные. Для работы им нужно электричество. Бывают масляными и кварцевыми, все зависит от типа нагревательного элемента. Первый дешевле и мобильнее, второй – продуктивнее.

Критерии выбора

Хороший радиатор должен иметь антикоррозийное покрытие

При подборе батареи надо учитывать такие характеристики:

Заявленное изготовителем рабочее давление должно превышать напор в системе отопления.
Радиатор должен быть устойчив к гидроудару.
Внутренняя поверхность стенок теплообменника должна быть со специальным антикоррозийным и противогрязевым покрытием.

Выбирать устройство стоит с наибольшей теплоотдачей и максимальным сроком службы.

Кроме этих критериев также учитывается внешний вид радиатора, его стоимость и способность материала выдерживать химический состав теплоносителя. Если выбор сделан правильно, конструкция прослужит долгие годы.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Батареи отопления – разновидности, чем отличаются, какие лучше

Содержание:

Системы отопления

Основные типы радиаторов, используемых в системах отопления

Значимость теплового комфорта для человеческого здоровья, работоспособности человека и его настроения невозможно переоценить. С тем, что бы создать достаточно комфортные условия в местах проживания, человечество изобрело великое множество приборов и систем. Самым распространенным способом, используемым при отоплении дома на сегодняшнем этапе, является обычная система отопления, основанная на подаче горячей воды из центральной теплосети в отопительные радиаторы.

Существует восемь основных типов батарей, используемых в системах отопления. Мы рассмотрим весь этот перечень, а так же сформулируем несколько советов по подбору радиаторов, которые можно использовать в составе различных отопительных систем.

Батареи отопления не дадут течи, если вы при их выборе будете исходить из того, насколько они адаптированы к существующим эксплуатационным условиям, и какого рода ограничения на их применение накладываются в каждом случае.

К основным трудностям, сопровождающим эксплуатацию отопительных радиаторов, стоит отнести:
— коррозию, образующуюся на внутренних поверхностях;
— коррозию химического и электрохимического характера;
— гидравлические удары;
— формирование газов радиаторах их алюминия.

Системы отопления

По всему миру принята система отопления из двух труб — по одной трубе теплоноситель заводится в радиаторы отопления, а по второй – выводится из них. Это подключение приборов называют параллельным.

У нас же, как правило, система отопления является однотрубной, в которой приборы подсоединяются последовательно. Исходя из этого, для обеспечения необходимого уровня теплоотдачи в приборах, соединенных подобным образом, требуется обеспечить значительное массовое потребление теплоносителя в течение единицы времени, что вызывает повышение характеристик, как с точки зрения давления, так и температуры. Другой недостаток однотрубной системы состоит в трудности ее регулировки, поскольку изменение параметров функционирования одного прибора влечет соответствующие изменения в функционировании других. В двухтрубной системе отопления этого недостатка нет. Существование однотрубной системы требует использования отопительных приборов, имеющих значительный запас прочности и достаточно малое гидравлическое сопротивление.

Также одним из значимых моментов во время эксплуатации системы радиаторного отопления является требование, в соответствии с которым она должна быть с постоянным водяным заполнением. Процессы коррозии, происходящие в системе, заполненной воздухом, являются значительно более интенсивными. Пуск отопительной системы должен осуществляться плавно, с постепенным возрастанием имеющегося в ней давления (циркуляционные насосы включаются с помощью частотных преобразователей). Несоблюдение этого требования при пуске системы зачастую приводит к значительным гидравлическим ударам, запросто разрушающим радиатор.

Основные типы радиаторов, используемых в системах отопления

1. Панельные радиаторы (конвекторы) — это приборы, имеющие преимущественно конвекционное излучение. В нашей стране к ним можно отнести радиаторы Demrad, Kermi, Purmо, DeLonghi, а также еще не менее нескольких десятков марок изделий для отопительных нужд. Для данных радиаторов характерны высокая степень теплоотдачи на единицу объема и вполне доступные цены, внешне они довольно эстетичны. Благодаря своим явным достоинствам, радиаторы этого типа получили широчайшее распространение во всем мире.
В условиях нашей страны панельные радиаторы идеальны для коттеджных застроек, имеющих автономное отопление, они с успехом могут применяться в многоэтажных строениях с автономными теплопунктами. Однако панельные отопительные радиаторы очень чувствительны к гидравлическим ударам и требуют высококачественного теплоносителя, что практически воспрещает их использование в современной городской застройке. В настоящий момент некоторые европейские производители радиаторов панельного типа начали производство конвекторов до 300 мм высотой при водяной рубашке толщиной до 2 мм, что сделает возможным их использование в городских отопительных системах нашей страны.

2. Трубчатые стальные радиаторы. Интерес к таким радиаторам определяется довольно высоким уровнем дизайнерского подхода и гигиеничностью, присущей данным приборам. В нашей стране можно найти стальные радиаторы марок Zehnder, Arbonia, Kermi, а также радиаторы некоторых производителей из Италии. Для трубчатых радиаторов не существует проблем, связанных с давлением, однако толщина металла не превосходит 1,5 мм, что, к большому сожалению, не дает основания для длительного оптимизма по отношению к их использованию в современных городских домах. Отечественные трубчатые стальные радиаторы с внутренним полимерным антикоррозийным покрытием и дизайном, превосходящим дизайн лучших европейских производителей, практически не имеют никаких ограничений по их использованию.

3. Чугунные радиаторы для систем отопления. Они практически совершенно невосприимчивы к низкому качеству теплоносителя, что является определяющим фактором в достаточно теплом отношении к ним со стороны отечественных потребителей. Если же учесть наличие на нашем рынке чугунных радиаторов отопления марок DemirDokum (Ridem), Ferroli, имеющих высокое качество литья и совершенный дизайн при очень доступной цене, то интерес к радиаторам из чугуна будет продолжать оставаться высоким. Дизайн местных радиаторов, а также их конструкция в последние несколько лет также поменялись радикальным образом.
Но, к несчастью, чугунные радиаторы, включая и радиаторы отечественного производства, с трудом переносят гидравлические удары, и это требуется учитывать при их установке. В отличие от импортных, отечественные радиаторы перед установкой соединения между секциями обязательно нуждаются протяжке. Кроме того, для них необходима дополнительная покраска.

4. Алюминиевые отопительные радиаторы. Красивое литье из алюминия, секционность конструкции, небольшой вес, высокая степень теплоотдачи привлекают как специалистов, так и отдельных пользователей.
Отопительные радиаторы из алюминия изготавливаются в двух версиях:
— литые радиаторы из алюминия, где каждый сегмент отливается как единая деталь;
— радиаторы экструзионного типа, где каждая секция включает в себя три элемента, соединенные механическим путем друг с другом. Для герметизации соединений используются уплотнительные элементы или клеевые соединения. Чаще всего монтаж секций осуществляется в виде блоков, включающих в себя 2, 3 и более секций.
Существуют модели, учитывающие специфику наших систем отопления и предусмотренные для высокого давления. На рынке нашей страны имеются в основном изделия итальянских производителей, таких как Fondital, Global, Sira (Alux), IPS.
Основной трудностью при использовании радиаторов из алюминия является необходимость в поддержании постоянного значения РН (так обозначается кислотность теплоносителей) в относительно узком диапазоне, что в условиях городской застройки довольно проблематично, да и в условиях автономного отопления тоже трудновыполнимо. Второй трудностью является газообразование в радиаторах из алюминия, которое может вызывать постоянное завоздушивание отопительной системы, если она не была спроектирована с учетом данного явления. Параметры прочности экструзионных и литых радиаторов вполне сопоставимы. Довольно осторожно также необходимо отнестись и к присутствию внутри отопительной системы металлов-антагонистов.

5. Биметаллические отопительные радиаторы. Несмотря на, скажем, «алюминиевый» их вид все же необходимо их вывести в отдельную группу радиаторов, чудесно прижившихся в нашем государстве. Итальянский завод Sira производит радиаторы этого типа уже более 30 лет, в России же они эксплуатируются почти 15 лет. Благодаря конструкции этих радиаторов отопления, защищенной патентом Sira, запас прочности многократно превосходит все вероятные давления, имеющегося в системе, а контакт между теплоносителем и алюминием сведен почти к нулю.
Следует также особо отметить оригинальный узел сочленения отопительных секций, позволяющий минимизировать трудозатраты и физические усилия во время их сборки и разборки при высокой надежности соединений. Радиатор RS-Bimetal, являющийся новой разработкой компании Sira, воплотил в себе последние технологические и дизайнерские подходы. Новые варианты биметаллических радиаторов (Global, Сантехпром, Bimex) в настоящий момент проходят испытания в условиях реальной эксплуатации в нашей стране.

6. Конвекторы, встраиваемые в пол. Нынешние архитектурные подходы со стеклянными стенами исключают использование традиционных приборов отопления. По данной причине в последние десятилетие происходит резкий рост как спроса, так и предложения отопительных приборов встраиваемого типа. В России данные конвекторы представлены марками Mollenhof и Jaga. Они имеют аналогичные технические параметры. Их теплообменники произведены из медных труб и имеют оребрение из алюминия.

7. Конвекторы плинтусного типа. Данные отопительные приборы размещаются не только под оконными проемами. В основном они располагаются вдоль периметра наружных стеновых конструкций, занимая при этом незначительную площадь (до 10 см по глубине и до 20-25 см по высоте).
Их применение типично для североамериканских систем отопления. У нас же американские приборы, имеющие медные трубы и алюминиевое оребрение, продаются уже почти 10 лет.

8. Конвекторы со стальными трубами и стальным оребрением (универсал). В настоящий момент это самый широко используемый прибор отопления в новостройках. В нем привлекает, в первую очередь, его довольно невысокая цена (без терморегулятора). Безусловно, данные приборы имеют очень высокую степень живучести, но их достаточно устаревший дизайн и малая теплоотдача приводят к их замене в массовом порядке.

Стальные радиаторы отопления — технические характеристики + Видео

Чтобы выбрать нужный радиатор для системы отопления, весьма желательно знать ее основные технические параметры. Иначе можно получить не тот результат, который хотелось бы. Важнейших показателей у радиаторов не столь много, так что разобраться в них легко и непрофессионалам. Возьмем, к примеру, стальные радиаторы отопления, технические характеристики которых мы и рассмотрим в данном материале.

Конструктивные особенности и разновидность стальных радиаторов отопления

Высокая технологичность стали не требует доказательств. Этот пластичный, прочный, гибкий и ковкий материал хорошо поддается сварке, а также замечательно проводит тепло. Так что для радиаторов сталь подходит по многим параметрам.

Выпускаются стальные радиаторы двух типов:

панельные;
трубчатые.

Радиаторы панельного типа

В середине этого прибора находятся одна, две или три панели. Каждая из них состоит из двух стальных плоских профилей, сваренных по контуру для соединения. Пластины штампуются, после чего на них образуются овальные вертикальные каналы – пути для теплоносителя. Производство этих радиаторов отличается простотой – роликовая сварка соединяет заготовки, прошедшие штамповку. После этого готовые детали скрепляются по две штуки с помощью патрубков.

Устройство стального конвекторного радиатора.

Чтобы повысить теплоотдачу, производители зачастую оснащают панели с изнанки ребрами П-образной формы. Для их изготовления берутся более тонкие листы стали, чем для панелей. Ребра способствуют повышению конвекции. Если в ряд соединены несколько панелей, то с обеих сторон их накрывают кожухами. В зависимости от количества нагревательных и конвекторных панелей находящихся внутри радиаторов существуют следующие их типы.

Тип 10 — это однорядный радиатор без конвектора и без облицовки.

tip10-m

Тип 11 — однорядный радиатор с одним конвектором, без верхней решетки.

tip11-m

Тип 20 — двухрядный радиатор без конвектора, с воздуховыпускной решеткой.

tip20m 2tip20m

Тип 21 — двухрядный радиатор с одним конвекторным оребрением, закрытый кожухом.

tip21m 1tip21m 2tip21m

Тип 22 — двухрядный радиатор с двумя конвекторными оребрениями, закрытый кожухом.

tip22m 1tip22m 2tip22m

Тип 30 — трехрядный, без конвекторного оребрения, сверху закрытый решеткой.

tip30m 1tip30m 2tip30m

Тип 33 — трехрядный радиатор с тремя конвекторными оребрениями, закрытый кожухом.

tip33m 1tip33m 2tip33m

Как вы понимаете от типа радиатора будет зависеть его теплопередача. Радиаторы типа 10 и 11 не имеют конвекции и способны отдавать тепло только путем нагрева воздуха.

Готовый радиатор получается достаточно узким, что весьма удобно при монтаже. Цена таких изделий весьма демократичная, поэтому владельцы собственных домов предпочитают ставить именно их.

Радиаторы трубчатого типа

Трубы из стали, сваренные между собой, составляют сердечник данного отопительного прибора. Впрочем, он же служит и корпусом. Изготовить такой радиатор не столь просто, как предыдущий, но вариаций моделей у него, несомненно, гораздо больше. Наиболее распространенным класическим вариантом является радиатор похожий на чугунный, но имеющий гораздо больше каналов для движения теплоносителя.

Количество каналов, которое может иметь трубный радиатор.

Стоит такой прибор довольно-таки дорого, и его никак нельзя называть бюджетным вариантом. Это скорее вариант для дизайнера, не стесненного в средствах.

Все возможная расцветка трубных радиаторов.

Его фантазия вкупе с яркими цветами, оригинальными формами и всем диапазоном размеров позволяет сделать такие радиаторы настоящей «изюминкой» стильного и красивого интерьера.

И еще о цене: любой биметаллический радиатор известного европейского бренда дешевле, чем трубчатый, даже произведенный в России.

Важнейшие характеристики стальных радиаторов

Теплоотдача

С отдачей тепла дела обстоят совсем неплохо – показатель теплоотдачи варьируется от 1200 до 1800 ватт и даже более. Зависит этот параметр от габаритов радиатора, его марки и типа конкретной модели. Заметим, что большим плюсом данных приборов является малая инерционность. Они очень быстро нагреваются и начинают отдавать тепло помещению.

Сам процесс отдачи тепла у них происходит двумя путями — это непосредственное излучение тепла и передача тепла путем конвекции.

Рабочее давление

Максимальное рабочее давление у данного вида радиаторов колеблется в пределах от 6 до 10 атмосфер для пластинчатых радиаторов. Этот параметр ограничен из-за такого свойства стали, как пластичность. Впрочем, радиаторы трубчатого типа могут выдержать большее давление – от 8 до 15 атмосфер. Все это означает, то, что стальные радиаторы не могут использоваться в системах централизованного отопления. Они не смогут выдержать давления центральной теплосети.

Качество теплоносителя

Важной деталью является то, насколько «нежным» будет радиатор относительно качества теплоносителя. Для стали это настоящий камень преткновения – ведь она так легко ржавеет при соприкосновении воздуха с водой. Однако изготовители не сдаются – они стараются преодолеть эту проблему. Наносят специальные внутренние покрытия для защиты. Но, к сожалению, борьба эта часто заканчивается победой коррозии. Поэтому радиаторы из стали лучше не ставить в квартире многоэтажного дома. Летом воду сольют, и ржавчина начнет есть радиаторы.

Температура теплоносителя

Максимальная температура горячей воды, которую могут выдержать стальные батареи – от 110 до 120 градусов.

Межосевое расстояние.

Стальные радиаторы могут иметь как боковое так и нижнее подключение. Межосевое расстояние важно для радиаторов именно с боковым подключением. Оно определяет на каком расстоянии верхний коллектор находится от нижнего. Это необходимо учитывать при монтаже радиатора. Стальные панельные радиаторы в зависимости от модели, типа и производителя могут иметь межосевое расстояние равное высоте радиатора минус 50 — 70 см. У трубчатых стальных радиаторов межосевое расстояние колеблется п в пределах от 120 мм до 2930 мм.

Габаритные размеры

Теперь пару слов можно сказать о внешних параметрах, в частности, о размерах. По длине радиаторы панельного типа могут достигать 3-х метров, высота их – от 20 до 90 сантиметров. Трубчатый радиатор можно сделать практически любой длины, а глубина его ограничена размером 22,5 сантиметрами. Высота варьируется от 19 до 300 сантиметров.

Толщина стали.

На этот показатель мало кто обращает внимания, однако производители для изготовления стальных радиаторов используют сталь различной толщины. Данный показатель может изменяться от 1,15 до 1,25 мм. Понятно, что чем толще сталь тем лучше.

Долговечность

Благодаря материалу изготовления – прочной и надежной стали – эти радиаторы способны прожить долгую жизнь, не подводя своих хозяев. Особенно хорошо служат качественные изделия с толстыми стенками (0,12-0,15 сантиметра), выпускаемые надежными и ответственными за свою продукцию брендами.

Удобство монтажа

Монтаж данных отопительных приборов не очень сложен. Причем очень удобно, что есть возможность выбрать радиатор панельного типа с подключением как сбоку, так и снизу. В последнем случае и трубы могут быть спрятаны под полом, и датчик температуры подключен сразу к радиатору. А панели самого радиатора могут быть соединены последовательно или параллельно – в продаже можно встретить оба вида моделей.

Радиатор панельного типа с нижней системой подключения.

Минусы и плюсы стальных радиаторов отопления

Сначала о достоинствах

Имеют хорошую теплоотдачу, которая происходит не только путем нагрева воздуха, но и в случае с радиаторами панельного типа путем конвекции.
Так как по конструкции эти радиаторы сложности не представляют, то и ломаться в них особо нечему. Благодаря этому срок их службы достаточно велик.
Эти радиаторы легкие, поэтому их удобно монтировать. Причем всегда существует несколько вариантов монтажа – ведь выпускаются модели с разнообразным подключением.
Стоят радиаторы из стали дешевле, чем аналогичные модели из алюминия.
Внешний вид стальных радиаторов очень привлекателен, поэтому они могут стать даже украшением интерьера.

Теперь о недостатках

Самый большой недостаток – это невозможность противостоять коррозии. Как только вода перестает течь по стальной батарее, та сразу же начинает ржаветь. Поэтому данные радиаторы абсолютно не подходят для систем центрального теплоснабжения, где как правило на летний период воду сливают для проведения технического обслуживания и ремонта.
Изучив характеристики стальных радиаторов отопления, мы видим, что гидроудары они не выдерживают. Ведь у них имеются сварные детали, швы которых не выдерживают также и повышенного прессовочного давления. Радиатор после этого может потерять форму, а то и лопнуть по швам. Поэтому использовать стальные радиаторы можно только в автономных системах отопления и точка.
К сожалению, иногда краска на стальном радиаторе не очень высокого качества держится плохо. Поэтому после нескольких отопительных сезонов происходит отшелушивание покрытия.

Производители стальных радиаторов отопления

Радиаторы панельного типа

В России такие радиаторы практически не выпускаются – уж очень выгодную для покупателя цену имеет продукция зарубежного производства. Можно отметить фирмы-изготовители из Германии – Buderus и Kermi, из Чехии – Korado, из Финляндии – PURMO, из Италии – DeLonghi. Каждая фирма имеет в совсем арсенале радиаторы которые отличаются по высоте, длине, глубине, а соответственно и мощности. Поэтому эти данные нужно смотреть непосредственно в паспорте определенной модели радиатора. Моделей огромнейшее количество и представить все их технические характеристики в рамках данного материала очень проблематично. Поэтому для сравнения мы возьмем радиатор типа 22 (имеет 2 панели и 2 конвекторных оребрения), размером 500 / 500 мм некоторых производителей.

Сравнительная характеристика радиаторов типа 22, шириной 500 мм, длинной 500 мм популярных производителей:

Производители	Рабочее давление, атм	Макс. t теплоноси-теля, ⁰С	Мощность, при 70 ⁰С, Вт	Объем воды	Вес	Способ подключения
Kermi Германия	10	110	965	2,7	17,07	Боковое — резьба 4 х 1/2” (внутр.) Нижнее — резьба 2 х 3/4” (наруж.)
Buderus Германия	10	120	913	3.15	14.1	Боковое Нижнее, с интегрированным термостат-вентилем
Лидея Беларусь	8,6	110	1080	3,3	15,1	Боковое — 4 присоединительных патрубка с внутренней резьбой 1/2″ Нижнее — 2 присоединительных патрубка с внутренней резьбой 1/2″
KORADO Radik Чехия	10	110	914	2	15,6	Бокове — резьба 4 х 1/2” (внутр.) Нижнее — резьба 2 х 3/4” (наруж.)
PURMO Финляндия	10	110	929	2.6	13.6	Боковое — внутренняя резьба 1/2″ Нижнее — внутренняя резьба 2 х 1/2″
DeLonghi RADEL Италлия	8.7	110	1079	3.1	14.9	Боковое — резьба 4х1/2″ Нижнее — 2 х 1/2″

* Все данные взяты из официальных источников производителей

Радиаторы трубчатого типа

Эти более дорогие изделия выпускает меньшее количество компаний. Пожалуй, больше всего их в Германии – это Zehnder Charleston, Arbonia, Kermi, Charleston. В Италии такие батареи делает фирма Israp Tesi. В городе Кимры Тверской области находится завод КЗТО, выпускающий радиаторы с рабочим давлением до 15 атмосфер. Они даже могут подойти для квартиры в многоэтажном доме, выдержав нестабильность давления в центральном отоплении.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

какие бывают радиаторы, сравнение батарей, радиатор отопления в разрезе на фото и видео

Содержание:

1. Какие бывают радиаторы отопления
2. Популярные типы батарей отопления
3. Характеристики секционных типов батарей отопления и их сравнение
4. Панельные стальные радиаторы

С наступлением отопительного сезона многие жильцы жалуются на холодные батареи в квартире. Но не всегда в проблеме плохого обогрева виноваты коммунальные службы. Часто причина кроется в том, что радиаторы отопления засорились или уже пришли в негодность и нуждаются в замене на современные типы батарей отопления. Прежде чем приступить к реконструкции отопительной системы, не помешает поинтересоваться, какие бывают батареи отопления и какими они обладают преимуществами и недостатками.

Данной теме посвящена эта статья, рассказывающая о современных отопительных приборах для квартир и частных домовладений. В ней говорится о том, какие бывают радиаторы отопления.

Какие бывают радиаторы отопления

Батареи отопления, они же радиаторы, которые устанавливают в жилых помещениях, бывают в основном водяными или электрическими.

Водяные типы батарей отопления обогревают жилье при помощи воды, которую используют в качестве теплоносителя (детальнее: «Водяные радиаторы отопления — типы и виды»). После того, как жидкость нагрета до определенной температуры, она начинает циркулировать по трубам и батареям, отдавая тепловую энергию окружающему воздуху.

Электрические радиаторы отопления только внешне похожи на обычные приборы, но принцип работы у них отличается. Пользуются ими обычно в качестве дополнительного источника тепла, поскольку высокие цены на электричество делают эксплуатацию таких обогревателей экономически невыгодной.

Правда, если отсутствует возможность обустроить водяное отопление, ничего другого не остается, как использовать электрические приборы для обогрева. Допустим, что на дачу за городом семья ездит только по выходным — в таком случае электроконвектора будет достаточно, ведь замерзнуть он не даст.

Характеристики секционных типов батарей отопления и их сравнение

Чугунные секционные радиаторы. Рассматривая типы батарей отопления, следует отметить, что именно приборы из чугуна известны потребителям давно, со времен Советского Союза. Их в те годы устанавливали повсеместно – в жилых, производственных и общественных помещениях.

Конструкционное решение чугунных секционных радиаторов позволяет прогревать их до высоких температур. За счет особенностей чугуна как материала изготовления батарей, они продолжительное время отдают тепло и поэтому им в те годы отводились лидирующие позиции среди отопительных приборов, теплоотдача чугунных радиаторов достаточно хорошая.

Правда, чугунные радиаторы необходимо прогревать до нужной температуры более долго, а для этого требуется большее количество топлива или энергоносителя. В целях экономии денег не все потребители выбирают для установки чугунные изделия.

Внешний вид современных радиаторов из чугуна претерпел незначительные изменения при тех же технических характеристиках. Одна секция способна обогреть около двух «квадратов» площади. В продаже даже можно встретить дизайнерские модели, которые могут стать украшением комнаты.

Поскольку для нагрева чугунных приборов необходимо большое количество топлива, их не устанавливают, если планируют использовать дорогостоящие источники энергии, например, электричество. Выбирают более экономичные отопительные радиаторы, среди которых батареи из алюминия.
Алюминиевые секционные радиаторы. Данные приборы считаются современной альтернативой чугунным приборам, поскольку они меньше весят и менее теплоемкие. Алюминиевые секционные изделия тепло отдают не хуже чугуна и быстро прогреваются до нужной температуры (подробнее: «Как выбрать алюминиевые радиаторы отопления: технические характеристики»). Благодаря эстетичному и аккуратному внешнему виду отлично вписываются в современный интерьер.

Одна алюминиевая секция обогревает один «квадрат» помещения. Если установить такие батареи самостоятельно, с монтажом без особых проблем можно справиться своими силами, поскольку они намного легче изделий из чугуна. По мнению специалистов, если сделать сравнение батарей отопления для частного дома, то явными лидерами сейчас стали алюминиевые секционные радиаторы.
Биметаллические радиаторы. Внешне такие отопительные батареи похожи на алюминиевые приборы. Биметаллические радиаторы отопления в разрезе можно посмотреть на фото. В них соединены элементы из стали и алюминиями. По причине изготовления из двух сплавов данные приборы получили название биметаллические.

Когда смотришь на биметаллический радиатор отопления в разрезе, то внутри его виден теплопроводный канал из нержавеющей стали. Благодаря такой конструкции, прочность приборов значительно возросла. А теплопроводность биметаллических радиаторов больше чем алюминиевых. Эти обогревательные изделия можно устанавливать с теплоносителем класса эконом. Одна секция такого радиатора снабжает теплом 1,4 «квадрата» площади. Биметаллические радиаторы имеют незначительный вес, а их монтаж аналогичен установке алюминиевых батарей.

У разных типов современных отопительных приборов секции могут отличаться размерами. Поэтому, выбирая радиаторы, следует уточнять мощность секции. Исходя из данного параметра, можно сделать расчет количества секций, учитывая площадь помещения.

Панельные стальные радиаторы

Согласно техническим характеристикам, которые указываются в документах, прилагаемых к отопительным батареям, можно отметить, что панельные радиаторы из стали являются золотой серединой между чугунными и алюминиевыми изделиями. Теплоотдача стальных приборов меньше, чем у чугунных, но выше по сравнению с алюминиевыми теплообменниками (детальнее: «Стальные радиаторы: технические характеристики, преимущества и недостатки»).

Радиаторы из стали (она обладает хорошей тепло проводимостью) изготавливают из стальных листов, соединенных в единую конструкцию при помощи метода штамповки. Такие батареи изготавливают одно-, двух-, трехрядными. Максимальная температура, которую способны выдержать стальные приборы, достигает 120 градусов.

Чтобы нагреть панельный теплообменник, необходимо в 7 раз меньше воды по сравнению с чугунными аналогами. Расчет мощности этих приборов измеряют, исходя из целого радиатора. Таким образом, определенный размер панельного отопительного изделия, рассчитан на конкретное количество «квадратов» помещения. Читайте также: «Счетчики на батарею в квартиру».

Детально о типах батарей отопления на видео:

Типы радиаторов отопления по материалу, способа нагрева

Вступление

Типы радиаторов отопления, определяются способами передачи радиатором тепла. Радиаторы объединяют на три основных типа: радиационные, конвективно-радиационные и конвективные. Разберем эти типы радиаторов подробнее.

Радиационные радиаторы

Под радиацией, в этом названии, понимается излучение. Радиационные радиаторы обогревают помещение за счет теплового излучения, которое генерируется электрическим током на специальных тепловых элементах. К радиационным радиаторам можно отнести: потолочные и настенные инфракрасные излучатели, пленочный теплый пол, трубчатые радиаторы.

Конвективные радиаторы

В основе принципа обогрева, этих радиаторов, лежит принцип конвекции воздуха. Конвекция это перемещение. Применяемо к радиатору, конвекция это движение теплого воздуха вверх и замещение его холодным воздухом.

К радиаторам такого вида относятся секционные, панельные, пластинчатые, плинтусные радиаторы и радиаторы в полу (канальные конвекторы). Проще такие радиаторы называют конвектора.

Конвективно-радиационные радиаторы

Конвективно-радиационные радиаторы совмещают два принципа обогрева помещения. Конвективный обогрев, который происходит за счет движения теплоносителя, дает 50-70 % тепла, такого обогревателя.

К конвективно-радиационным радиаторам относятся: трубчатые конвекторы, секционные алюминиевые и стальные батареи, радиаторы биметаллические.

Но кроме деления на типы, по способу отдачи тепла, радиаторы делятся по конструктивному исполнению.

Типы радиаторов отопления — конструкции

По конструкции радиаторы делятся на 4 класса.

Первый класс представляет собой секционные радиаторы;
Второй класс это панельные радиаторы;
Третий класс это трубчатые радиаторы;
Четвертый класс это пластинчатые радиаторы.

Секционные радиаторы

Секционные радиаторы собираются из нескольких секций, в зависимости от расчета нужной теплоотдачи.

Эти радиаторы, самые распространенные радиаторы, используемые для обогрева домов и квартир. К секционным радиаторам относятся чугунные, стальные, алюминиевые радиаторы и биметаллические радиаторы.

Секционные радиаторы очень сильно подвержены коррозии, быстро загрязняются. Это является их существенным минусом. Достаточно трудно удалить пыль из секций таких радиаторов.

К достоинствам таких радиаторов относят то, что они подогревают нижнюю и верхнюю зону помещения. Тепло распределяется равномерно. Секционные радиаторы достаточно современны. Они почти не ограничиваются давлением в системе, что является их несомненным плюсом.

Трубчатые радиаторы

Трубчатые радиаторы делаются из стальных трубок, со стенками 1,5 мм (импорт) и 2 мм (отечественные) толщиной. Трубки располагаются в 1- 6 рядов. Каждый ряд трубок это условная секция радиатора. Условная секция, потому что все секции сварены друг с другом, а сама секция используется только для расчета секций радиаторов отопления. Вертикальные трубки соединяются горизонтальными коллекторами.

Относятся, трубчатые радиаторы к радиационному типу.

Пластинчатые радиаторы

К четвертому типу относятся пластинчатые отопительные приборы, которые являются наиболее распространенными среди других. Большинство многоэтажек оснащены именно таким видом радиаторов.

По внешнему виду, это загнутая или прямая труба отопления, на которую «нанизаны» тонкие стальные пластины. Отличает такие радиаторы, низкая цена, высокая надежность от протечек и хорошая теплоотдача. Подводит внешний вид таких «гармошек».

Относятся, пластинчатые радиаторы, к конвективному типу.

Панельные радиаторы

Панельные радиаторы относятся к конвективному типу. По устройству одна панель такого радиатора, это два стальных листа, сваренных между собой. Между листами циркулирует теплоноситель в выдавленных каналах. Сам радиатор может состоять из 1 – 4 панелей.

На этом про типы радиаторов отопления все!

Другие статьи раздела: Радиаторы

Типы отопительных радиаторов: характеристики и преимущества

Виды радиаторов отопления имеют различия исходя от материала, из которого их изготавливают, формы отопительного прибора, метода применения и установки.

Отопительные радиаторы из алюминия

Приборы из лёгкого металла относятся к самым распространённым. Алюминиевый радиатор производит обогрев помещения тепловым излучением. Тёплый воздух направляется от нижних секторов отопительного прибора к верхним. Для того, чтобы узнать, как выбрать алюминиевые радиаторы, необходимо ознакомиться с их свойствами и спецификой работы.

Основные характеристики отопительного прибора

Давление внутри секторов при работе от 5 до 17 атмосфер.
Мощность тепла внутри одной секции алюминиевого радиатора не превышает 212 Вт.
Самые высокие показатели нагрева воды – 110 градусов.
Время эксплуатации до 16 лет.

Способы изготовления отопительного прибора

Заводы изготовителя выпускают разные виды алюминиевых радиаторов: литьевые, которые производятся при высоком давлении. К составу алюминиевого радиатора присоединяется около 15 процентов кремния. Количество секций меняется по индивидуальным показаниям заказчика.

Второй вид отопительных батарей основан на методе экструзии. Такой вариант более бюджетный. Выполняется прибор из сплава алюминия и кремния. В процессе изготовления на заводе выполняется с определённым количеством секций, добавление и урезание которых недопустимо.

Положительные качества алюминиевых батарей

Основные достоинства отопительных систем из алюминия:

Хорошо отдают тепло.
Алюминиевые радиаторы отопления легко монтируются.
Приборы лёгкие.
Имеют интересный внешний вид, хорошо вписываются в дизайнерский интерьер помещения.
Тонкая конструкция батареи позволяет прибору быстро нагреваться.
Тепловые носители покрыты специализированной эмалью, которая не потеряет внешний вид долгие годы.
Они относятся к бюджетным приборам, имеют низкую стоимость на рынке.

Если перед собственником жилья стоит выбор: какой радиатор отопления лучше выбрать, то лучше остановить свой выбор на алюминиевой конструкции. Батареи рассчитаны на установку термоклапана, который поможет экономить расход тепла.

Отрицательные качества отопительных приборов из алюминия

Основные недостатки:

Алюминиевые батареи чувствительны к ударам тяжёлыми предметами.
Их нельзя устанавливать в местах, где существует скачок температурных показателей.
В отопительной системе должен контролироваться уровень воды и не снижаться до критических показателей.
При применении загрязнённой воды для заполнения секторов необходимо встраивание очистительных фильтров.
В системе не должен собираться кислород. В процессе соединения с алюминием он даёт реакцию, которая приводит к наличию газов в приборе. Воздух необходимо стравливать регулярно.
Вода с химическими частицами приводит к непригодности прибора изнутри, что приводит к его засорению и снижает длительность работы.
При неправильном монтаже отопительного радиатора между секциями могут образоваться щели и произойти утечка воды.

Если определяться какой радиатор выбрать при наличии медных труб, то только не алюминиевый – два металла в процессе соединения дают реакцию в виде окисления.

Отопительные радиаторы из стали

Типы стальных радиаторов отличаются способом подключения. Существует два вида установки: нижнее и боковое. Первое подключение радиатора отопления считается самым распространённым, но дороже по цене.

Стальные радиаторы различаются по количеству панелей и конвекторов:

Десятый вид состоит из одной панели, но не содержит конвектора.
Одиннадцатый имеет одну панель и один конвектор.
Двадцать первый состоит из двух греющих панелей и одной внутренней секции.

Трёхпанельные стальные радиаторы тяжёлые, им необходим своеобразный уход. Такие приборы медленно нагреваются.

Основные характеристики отопительного прибора

Задаваясь вопросом: какие радиаторы лучше выбрать для дома, можно ответить – стальные, полагаясь на их характеристики:

Отопительные приборы отдают тепло до 1800 Вт.
Имеют внутреннее давление 6 – 16 атмосфер.
Вода внутри радиатора нагревается до 120 градусов по Цельсию.
Плотность стенки металла до 1,25 миллиметра.

Положительные качества стальных батарей

Как выбрать радиатор отопления? Полагаясь на его преимущества:

Стальной отопительный прибор быстро нагревается и заполняет помещение теплым воздухом.
Имеет простую конструкцию, продлевающую срок эксплуатации системы.
Прибор легко подсоединить и привести к эксплуатации.
Стальной теплообменник мало весит.
Имеет невысокую стоимость на рынке сбыта.
Типы подключения радиаторов из стали не имеют особенностей. Материал монтируется к любому креплению, не вызывает окисления и других реакций.
За стальной отопительной системой легко производить уход.

Радиаторы отопления для частного дома производятся в необыкновенном внешнем виде. Хорошо впишутся в дизайнерский интерьер. Выполненные в разной форме, стальные теплообменники монтируются в разном положении под необходимым углом.

Отрицательные качества отопительных приборов из стали

Помимо многочисленных положительных критериев при эксплуатации, приборы имеют ряд недостатков:

Отопительные системы подвергаются ржавчине.
Приборы, выполненные из максимально толстого материала прослужат не более 11 лет.
Стальные типы радиаторов отопления не подходят для централизованного отопления.
Стальные швы не приспособлены для перепада температуры и чрезвычайно — высокого давления. Нестабильность приводит к течи.
При неправильной обработке покрытии снаружи на заводе, во время эксплуатации, он начнёт отслаиваться.

Отопительные радиаторы из чугуна

Какие радиаторы отопления выбрать для квартиры? Чугунные, — ответит любой профессионал. Отопительные приборы изготавливаются путём выливания из металла отопительного прибора на одну или несколько секций. Размер определяется исходя из квадратуры квартиры, наличия окна или балкона, этажа квартиры и её планировки.

Основные характеристики отопительного прибора

Рабочее давление чугунной батареи до 19 атмосфер.
Внутри прибора вода доводится до 160 градусов по Цельсию.
Мощность системы до 150 Вт.

Положительные качества чугунных батарей

К преимуществам прибора относят:

Металл не подвергается ржавчине.
Способен удерживать в себе тепло длительное время, после прекращения нагрева.
Чугунные радиаторы отопления прослужат до 35 лет.
Соединение прибора осуществляется с любым другим металлом.
Благодаря вертикальному расположению секций у радиатора увеличенная теплоотдача.
Внутри батареи созданы по специальной технологии, защищающей прибор от засора.

Чугунную систему для отопления лучше выбрать для квартиры в многоэтажке. Радиаторы выполняются из износостойкого металла, который не подлежит течи.

Отрицательные качества отопительных приборов из чугуна

Виды чугунных теплообменников имеют несколько негативных отзывов:

У отопительного прибора слишком большой вес, что не позволяет быстро перемещать батарею по этажам и с лёгкостью её монтировать. К такой разновидности отопительного прибора нельзя встроить регулятор температурных показателей.
За радиатором тяжело ухаживать. Прибор тяжело прокрашивать краской меду секциями и мыть.
Снаружи теплообменник имеет покрытие, подвергающееся быстрой порче.
Чугунный отопительный прибор внешне некрасив. В современном дизайне квартиры его стараются скрыть гипсокартоновой конструкцией.
Внутри теплообменник имеет рыхлую структуру, притягивающую к себе загрязнения.

Биметаллические отопительные радиаторы

Рассматривая виды радиаторов отопления для квартиры можно выбрать биметаллические отопительные системы для обогрева помещения. Они выполняются из алюминиевого корпуса с трубами из стального металла.

Основные характеристики отопительного прибора

Биметалл может справиться с давлением до 40 атмосфер.
Имеет мощность тепла до 180 Вт.
Вода внутри теплообменника может нагреваться до 140 градусов по Цельсию.
Время эксплуатации не превышает двадцати лет.

Как выбрать биметаллический радиатор, его разновидности

Существует два вида отопительных приборов. Первый полностью выполнен из биметалла, внутри покрыт сталью, снаружи алюминием. Такой вид отопительной системы более прочный. Второй тип биметаллического радиатора отопления имеет внутри стальные трубы, усиливающие вертикальные ветви. Ценовая политика такого прибора ниже, его нагрев происходит быстрее.

Положительные качества биметаллических батарей

Как выбрать биметаллический радиатор? Полагаясь на его положительные эксплуатационные качества:

Имеет длительный срок эксплуатации без необходимости сервисного обслуживания.
Оба вида биметаллической системы отопления подлежат быстрому нагреву.
Приборы выдерживают перепады температуры и высокое давление.
Имеют специализированное покрытие, защищающее от образования ржавчины.
Типы радиаторов легко монтировать.
Батарея имеет эстетический внешний вид, её не нужно скрывать конструкциями. Такой прибор дополнит своим присутствие любой дизайнерский ход.
Имеют различные виды подключения радиаторов, что позволяет не вызывать мастеров, а справиться в домашних условиях хозяину дома самому с монтажом.

Если для установки необходим лёгкий теплообменник, лучше выбрать биметаллические радиаторы отопления. Они прослужат длительно и надёжно.

Отрицательные качества отопительных приборов из биметалла

У биметаллических систем отопления есть несколько недостатков:

Они имеют высокую стоимость.
При спуске воды из батареи в неё может попасть воздух, что приведёт к образованию ржавчины внутри отопительного прибора.
В первые годы использования внутри конструкции могут образовываться шумы.

Независимо, какой фирмы биметаллический радиатор, краны для вывода воздуха из системы устанавливаются на две арматуры.

Какие радиаторы выбрать в квартиру из биметалла? С выбором теплообменника поможет мастер. Завод изготовителя изготавливает батареи секционного, панельного и трубчатого типа.

Секционные отопительные радиаторы

Если хозяин помещения не знает, как выбрать радиатор исходя из материала, то можно подобрать секционный вид отопительной системы. Корпус батареи собирается с несколькими секциями внутри. Внутри их имеются желоба, по которым протекает вода.

Выбранная модель конструкции выполняется из биметалла, стального металла, чугуна или алюминия. На рынке сбыта существует несколько фирм, выбрать в которых можно качественный прибор.

Положительные качества секционных батарей

Как выбрать радиаторы отопления? Исходя из положительных критериев:

Прибор имеет большую теплоотдачу.
При добавлении небольшого количества секторов увеличивается мощность прибора.
Теплообменник имеет небольшую стоимость на рынке сбыта.
Конструкция позволяет встраивать регулятор температуры.

Секционные приборы лучше выбрать для частного дома. При увеличении площади помещения можно присоединить фрагменты, что увеличит его объём и площадь покрытия теплом.

Отрицательные качества секционных отопительных приборов

К недостаткам относят:

Правильно выбрать и установить отопительный прибор сможет только профессионал.
При возрастающем давлении внутри системы может образоваться течь в местах стыка секторов.
Секционные теплообменники имеют труднодоступные места, в которых скапливается загрязнение.
Внутри прибора рыхлая поверхность, приводящая к засорам без установки фильтра для воды.

Выбирая секционные радиаторы необходимо ознакомиться со всеми положительными и отрицательными показателями.

Сколько специалистов по выбору и монтажу отопительных приборов, столько и мнений на их счёт. Приобретая радиаторы или помещение с установленной отопительной системой необходимо ознакомиться с техническими характеристиками. Как правильно осуществлять уход за приборами помогут мастера.

Стальные радиаторы отопления: виды, характеристики, достоинства

Одной из приоритетных составляющих уюта помещения является комфортная температура, достижение и поддержание которой было бы невозможным без наличия качественных батарей. Самыми востребованными считаются стальные радиаторы отопления, отличающиеся хорошей тепловой инерцией, высокой надежностью и теплоотдачей.

На рынке представлены разные модификации таких батарей. Прежде чем выбрать подходящий вариант, необходимо разобраться в конструктивных и эксплуатационных особенностях каждого вида, согласны?

В статье подробно изложены преимущества и недостатки стальных радиаторов разного типа, описаны способы подключения отопительных приборов и приведены рекомендации по их выбору.

Чтобы облегчить задачу, мы подготовили обзор отечественных и зарубежных производителей, чья продукция зарекомендовала себя с положительной стороны и пользуется стабильным спросом у покупателей.

Содержание статьи:

Из каких материалов делают батареи?

Радиаторы не только помогают создать приятный температурный режим в помещении, но и могут стать настоящим украшением комнаты. Они кардинально отличаются друг от друга материалом изготовления.

На рынке отопительного оборудования большим спросом пользуются следующие варианты:

алюминиевые;
биметаллические;
чугунные;
медные;
стальные.

присущи легкий вес и современный внешний вид. Характерной чертой являются экономичность затрачиваемых на разогрев энергоресурсов и простота проведения монтажных работ. Благодаря тонким стенкам батарей достигается быстрый разогрев и высокий уровень теплоотдачи.

Отличительная особенность эксплуатации панельных приборов состоит в отсутствии в контурах скачков давления, гидроударов и перепадов температур, которые присущи центральным системам отопления особенно в период проверки и запуска
– это модели, для изготовления которых использованы сталь и алюминий. Удачная комбинация металлов обеспечивает быстрый разогрев и увеличивает способность противостояния к барическим нагрузкам. Этот тип радиаторов подходит как для автономных, так и для центральных систем отопления.
характеризуется высокой степенью теплоотдачи, надежностью и долговечностью. Это непритязательные контуры, как у старинных, хорошо известных с советских времен моделей МС-140. Также выпускают и более респектабельные модели с модернизированными и видоизмененными поверхностями, сглаженными внутри и снаружи.
Медные батареи долговечные, но отличаются достаточно высокой ценой. Поэтому они используются довольно редко.
Стальные теплообменные приборы характеризуются простотой конструкции, которая способствует обеспечению конвекционного обогрева помещения.
Для более детального знакомства со стальными радиаторами необходимо разобраться с их классификацией по типам, ознакомиться с техническими характеристиками, особенностями монтажных работ и эксплуатации.
Основные виды стальных радиаторов
Сталь идеально подходит для изготовления радиаторов, благодаря гибкости, прочности, пластичности, износостойкости. Эти приборы могут отличаться своей формой и конструкцией. По принципу устройства их можно разделить на трубчатые и панельные.
Что касается трубчатых стальных радиаторов, то они состоят из прямоугольных или круглых труб, а панельные – из 1-2-3 панелей. Для принятия решения по выбору оптимального типа отопительного прибора нужно полностью разобраться с техническими и конструкционными особенностями каждого из них.
Панельные приборы отопления
Панельные приборы успешно сочетают в себе функции конвектора и радиатора, отличаются до примитивности простой и эффективной конструкцией.
Особенности панельных радиаторов
Стальные батареи панельного типа представлены в виде двух, соединенных сваркой, пластин. Благодаря соединению создается герметичное пространство для циркуляции теплоносителя. Использование точечной сварки обеспечивает высокую надежность сварного шва.
Стальной радиатор панельного типа легко вписывается в интерьер любого помещения
При контакте практически с любым сталь подвергается коррозии, ее физический износ может достигать 0,1 мм в год.
Снижение этого негативного показателя обеспечивается высоким качеством покраски, выполняемой следующими способами:
катодный электрофорез – когда краска наносится на поверхность прибора и под воздействием источника тока с отрицательным значением глубок проникает в поры материала;
анодный электрофорез – этот тип окрашивания протекает аналогично катодному, только поверхность имеет положительный заряд;
погружение – стальные приборы просто погружаются в окрашивающую смесь.
Самым прогрессивным способом считается катодный электрофорез, успешно зарекомендовавший себя во многих отраслях, в том числе и в окрашивании кузовов автомобилей.
Все панельные радиаторы можно классифицировать на типы в зависимости от количества конвекторных теплообменников и количества панелей.
Основными критериями, влияющими на тип стальных приборов, являются количество панелей и ребер
Панельным батареям гарантирован продолжительный срок эксплуатации при температуре теплоносителя до 70°С. Важно, чтобы максимальная температура жидкости, циркулирующей в системе, не превышала 100°С
При установке панельных стальных радиаторов учитывают, что их рабочее давление должно быть не выше 10 бар. Этого показателя вполне достаточно, когда в доме или квартире централизованное отопление – составляет 9 бар.
Габариты стальных отопительных приборов панельного типа могут значительно отличаться
Однако нужно учесть, что при проведении проверки магистрали перед запуском возможны кратковременные – повышение давление до 15 бар. Испытательное давление панельных радиаторов составляет 13 бар, поэтому они могут не выдержать гидроударов, которые превышают это значение.
Если принято решение о монтаже панельного отопительного оборудования в помещениях, обогреваемых централизованно, то нужно предусмотреть монтаж специальных редукторов, которые предотвратят критическую нагрузку на радиатор.
Мощность отопительных приборов
Мощность батареи определяется ее конструкцией, размером панелей, их количеством. Так, при отсутствии конвекторов в моделях типов 10 и 20, излучение тепла обеспечивается самой панелью.
А вот наличие конвектора позволяет создавать тепловую завесу, отсекая при этом холодный воздух, который идет от окна. Далеко не последнюю роль в формировании мощности играет размер прибора.
Наличие конвектора в панельном радиаторе позволяет создавать эффективную тепловую завесу
Длина стальных батарей отопления находится в диапазоне 0,4-3,0 м, а высота колеблется от 0,3 м до 0,9 м. Наибольшей популярностью пользуются приборы 21, 22 и 11 типов.
Они, при максимальном размере в 3 м, имеют следующие характеристики:
VKO 11 имеет одну панель с конвектором в 3,15 кВт;
VKO 21 состоит из двух панелей с конвектором мощностью 4,2 кВт;
VKO 22 – две панели с двумя конвекторами в 6,25 кВт.
Еще один параметр, которым не стоит пренебрегать при выборе стального радиатора – это его глубина. Она определяется количеством используемых в приборе секций.
Подробная информация по расчету мощности батарей и определению их количества приведена в .
Способы подключения батарей
На рынке представлены панельные радиаторы, которые позволяют реализовывать нижнее и боковое подключение к трубной системе. При выборе прибора нужно обязательно учитывать , так как в различных условиях и местах подсоединения к контуру могут потребоваться радиаторы обоих типов подключения.
Нижнее подключение позволяет прятать трубы контура в стены или пол. Необходимо учитывать, что при нижнем подключении максимально обеспечивается эстетическая сторона интерьера, при этом КПД радиатора снижается на 15-20 % из-за потерь.
При нижнем подключении панельного радиатора трубы системы отопления можно без труда спрятать в стены или пол
Монтажные работы по боковому подключению производятся гораздо проще, а теплоотдача выше. Боковое подключение панельного радиатора обеспечивает присоединение как к вертикальным стоякам, так и к проходящему вдоль пола контуру.
Плюсы и минусы панельных радиаторов
Батареи панельного типа, как и любое оборудование, имеет свои сильные и слабые стороны. Основное их преимущество перед собратьями из других материалов – стоимость и внешний вид. Особенно эти плюсы заметны, если сравнивать с медными или чугунными моделями.
Достоинства панельных конструкций заключаются в следующем:
Надежность и простота устройства. Отсутствие сложных элементов сводит к минимуму вероятность поломки.
Легкость установки. Проведение монтажных работ возможно своими силами. Также доступно как нижнее подсоединение к контуру, так и боковое.
Хорошая теплоотдача, которая достигается не только большой площадью батареи, но и конвекцией.
Экономичность. Панельные модели приборов требуют минимального количества теплоносителя, на разогрев которого уходит меньше энергии. Экономия, в сравнении с оборудованием из чугуна, может достигать 30-40%.
Презентабельный внешний вид – это позволяет не тратить дополнительно средства на покупку, установку декоративных и защитных экранов.
Широкий ассортимент – богатый модельный ряд с различными габаритами по длине, глубине, высоте приборов.
Очевидно, что достоинств у панельных приборов довольно много, чем и объясняется их популярность и востребованность. Но у них имеются и существенные минусы. Если этим пренебречь, можно поставить под угрозу стабильную и надежную работу всей системы отопления.
Слабые стороны оборудования панельного типа состоят в следующем:
Чувствительность сварных швов к гидроударам. При централизованном отоплении безопасная эксплуатация возможна только при установке редуктора, назначение которого состоит в смягчении гидроудара.
Склонность к коррозии, особенно остро проявляющая себя при низком качестве циркулирующей жидкости. Цикличное полугодовое отсутствие воды, присущее центральным системам отопления, значительно ускоряет коррозию, снижая срок службы радиатора.
Вероятность появления дефектов – при транспортировке и эксплуатации панели прибора легко царапаются, что тоже может спровоцировать ускорение коррозии.
Выбирая радиаторы из стали панельного типа нужно учесть все тонкости их эксплуатации, особенно при подключении к системам центрального отопления.
Особенности трубчатых батарей
Из-за более высокой стоимости трубчатые батареи из стали используются гораздо реже панельных. Конструкция представляет собой несколько рядов параллельно расположенных трубок. При этом ряды могут располагаться не только горизонтально или вертикально, но и под наклоном.
Характеристики трубчатых приборов
При идентичном принципе работы методы изготовления трубчатого оборудования разнятся. Одни выполняются в виде секций, подобных чугунным, которые стыкуются сваркой. Для других применяются стальные ряды трубок, соединяемых в нижней и верхней частях коллекторами.
Трубчатый отопительный прибор не трудно превратить в значимый элемент декора помещения
Хоть конструкция трубчатых радиаторов и разнится, но при этом практически все модели имеют сходные характеристики. Это оборудование оптимально подходит для установки в системы отопления в малоэтажных домах.
Теплоотдача трубчатых радиаторов, сравнительно с аналогами панельного типа, больше, но и цена при этом гораздо выше.
Трубчатым радиаторам присущи следующие технические характеристики:
рабочее давление 15 атмосфер – в процессе изготовления проводится 2 испытания – воздухом на герметичность и водой на прочность;
способны выдерживать значительную температуру теплоносителя – вплоть до 130°С;
большой выбор габаритов – глубина от 40 до 290 мм, высота от 190 до 3000 мм, ограничений по длине и вовсе нет;
для изготовления используют сталь толщиной от 1,32 до 1,5 мм;
наличие отводов для бокового и нижнего подключения.
Внутренние стенки трубчатых приборов чаще всего покрыты полимерным составом. Это значительно продлевает срок их службы. Гладкая поверхность препятствует скоплению пыли, поэтому в отношении гигиены трубчатые приборы выгодно отличаются от алюминиевых, чугунных и биметаллических аналогов, чистка которых вызывает массу неудобств.
Сильные и слабые стороны батарей
Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.
Популярность трубчатых приборов обусловлена набором их позитивных качеств:
высокое рабочее давление и способность выдерживать гидроудары;
стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
равномерный прогрев поверхности и высокая теплоотдача;
гладкая поверхность препятствует скоплению пыли;
простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
возможность регулировки температуры при оснащении .
Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.
Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.
Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка
Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.
Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:
невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
дороговизна.
Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.
Как правильно выбрать радиаторы
Одной из важных характеристик, влияющих на выбор отопительного оборудования, считается мощность. Кроме нее есть еще целый ряд характеристик, существенно влияющих на выбор стальных батарей, которыми следует руководствоваться при их покупке.
Размер устройства должен соответствовать площади отапливаемого помещения. Без учета отдельных нюансов можно считать, что для обогрева 1 м² площади требуется 0,1 кВт тепловой энергии.
Теплоотдача стальных приборов, применяемых в системе отопления, напрямую зависит от их площади. Так, длина устанавливаемого под окном радиатора должна составлять около 60-70% ширины оконного проема.
При выборе наиболее подходящей модели не лишним будет учесть такие тонкости:
максимально практичными считаются приборы с ручным или механическим терморегулятором;
избежать аварий или свести риск затопления к минимуму позволит установка шарового крана, который перекрывает поступление теплоносителя;
для обеспечения эффективности отопительной системы требуется периодически удалять воздух, скапливающийся внутри – для этих целей подойдет .
Еще один из критериев выбора – репутация производителя и дополнительные услуги, предлагаемые при покупке товара. Так, предпочтение нужно отдавать тем фирмам, которые предоставляют услуги по монтажному, эксплуатационному и сервисному обслуживанию реализуемых приборов из стали.
Производители стальных приборов
На рынке отопительного оборудования стальные радиаторы представлены моделями многих производителей, но при этом технология изготовления практически не разнится, а стоимость может незначительно отличаться.
Стальные трубчатые радиаторы собираются из штампованных секций, сваренных между собой точечной сваркой
Цена изделия определяется его размером, брендом, дизайном. Нередко можно приобрести качественный отечественный прибор, не уступающий по своим характеристикам бренду с мировым именем.
Среди отечественных компании, продукция которых пользуется стабильным спросом на нашем рынке, следующие:
Лидея;
Prado;
Конрад.
Приборы фирмы Лидея производятся в Беларуси. Они снабжаются 1-2-3 панелями, объем теплоносителя в которых находится в пределах 0,9-6,55 л и зависит от размеров. Мощность радиатора с одной панелью – 2,1 кВт, с двумя панелями – 3,9 кВт, с тремя панелями – 5,6 кВт. Толщина стали 1,2 мм, рабочее давление 8,9 бар.
Отопительное оборудование Prado производится в Ижевске. Оно оснащается 1-2 панелями, объем теплоносителя варьируется в пределах 0,8-5,7 л. Что касается мощности, то у радиатора с одной панелью – 1,4 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 8,8 бар.
Батареи Конрад производятся в Санкт-Петербурге. Они оборудуются 1-2 панелями, объем теплоносителя в которых – 0,85-5,2 л и зависит от размеров. Мощность прибора с одной панелью – 1,35 кВт, с двумя панелями – 2,3 кВт. Толщина стали 1,4 мм, рабочее давление 10 бар.
Среди европейских производителей трубчатых батарей из стали хорошо зарекомендовали себя немецкие и итальянские компании: Charlston, Kermi, Arbonia, Israp Tesi.
Также наибольшей популярностью пользуются панельные отопительные батареи немецкого производства Kermi и Buderus, финской компании PURMO. Практически ничем не уступают им по качеству и популярности радиаторы Delonghi из Италии, а также приборы Korado чешского происхождения.
Модели панельных и трубчатых радиаторов европейского производства имеют различные габариты и мощность. Технические характеристики представлены в паспорте каждой модели.
Известный бренд будет стоить на порядок дороже оборудования от менее популярных компаний. Но покупка брендового прибора дает гарантию приобретения прибора надлежащего европейского качества
Стальные радиаторы относятся к разряду наиболее востребованных отопительных приборов. Благодаря презентабельному внешнему виду, доступной цене и высокой теплоотдаче они широко используются в офисах, домах и квартирах. Максимальный срок службы стальных радиаторов достигается в автономных системах отопления.
Выводы и полезное видео по теме
Особенности монтажа и возможные схемы подключения отопительного оборудования из стали в видео:
Ролик демонстрирует испытание отопительных приборов от известных производителей на прочность:
Ознакомившись с характеристиками и особенностями радиаторов из стали, можно подобрать для себя оптимальный вариант. Тем более, что рынок отопительного оборудования изобилует моделями отечественных и зарубежных производителей. Главное, в погоне за идеальной формой, не переплатить за брендовое изделие.
Подыскиваете стальные радиаторы отопления? Или есть опыт применения таких батарей? Оставляйте, пожалуйста, комментарии к статье, задавайте вопросы и делитесь впечатлениями об использовании стальных радиаторов. Блок для связи расположен ниже.
