Технология монтажа вентилируемых фасадов - Пошаговая инструкция

Выполняя монтаж вентилируемых фасадов, необходимо строго придерживаться последовательности, которая приведена в технической документации.

Первый этап предполагает детальное знакомство с чертежами конструкции.

Вентилируемый фасад представляет собой сложное инженерное сооружение, поэтому только после анализа документации, установочных схем и спецификаций можно приступить к осмотру объекта.

На основе полученной информации верстается план производства работ, мероприятия по обеспечению безопасности и по организации контроля за качеством.

По периметру дома, если он имеет больше чем два этажа, устанавливаются стационарные строительные леса.

Подготовительный этап – инструменты и материалы

Монтаж навесных вентилируемых фасадов не требует предварительной подготовки поверхности.

Нет никакой необходимости штукатурить стены здания, затирать раствором облупившиеся места или подкрашивать их.

Устройство фасада

Навесные панели из керамогранита для того и предназначены, чтобы скрыть имеющиеся недостатки.

Выбирая этот отделочный материал можно существенно сэкономить на затратах, поскольку он существенно дешевле натурального камня.

По всем прочим характеристикам и параметрам эти материалы вполне соизмеримы.

Цветовую гамму можно легко выбрать, ознакомившись с образцами, которые представлены в специальных каталогах.

Фасадная система навесного типа включает в себя два элемента:

  • крепежную подсистему;
  • облицовочный материал.

Крепежная подсистема включает в себя кронштейны, направляющие профили и комплект дюбелей, анкеров, саморезов, шайб и прокладок.

Облицовочные панели производятся из керамогранита. К облицовочным материалам можно отнести и утеплитель.

Облицовка керамогранитом

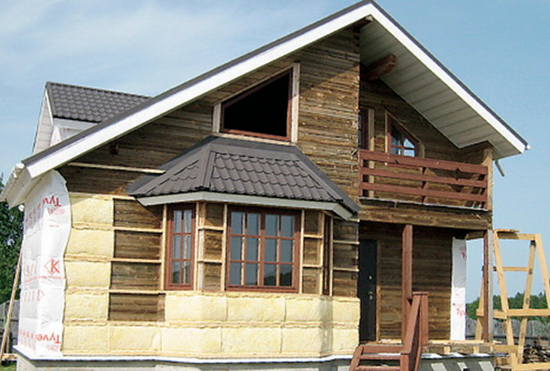

Для утепления деревянного дома, как правило, используют листы и маты, изготовленные на минеральной основе. Для деревянного дома можно использовать стекловату или панели из базальтового волокна.

При облицовке фасада высотных зданий используются пенопласт, пенополиуретан и другие современные термоизоляционные материалы.

Бригада специалистов, которая будет выполнять монтаж вентилируемого фасада, должна иметь необходимый набор инструментов.

Дрель, перфоратор, шлифовальную машину, молоток, рулетку и прочие приспособления нужно хранить в пределах шаговой доступности.

Весь комплект должен находиться в исправном состоянии.

Видео:

Технология монтажа предполагает нахождение исполнителей на высоте и из этого условия следует, что техника безопасности должна соблюдаться неукоснительно.

Каждый день, перед началом работы, необходимо инструктировать монтажников и напоминать им правила использования индивидуальных средств защиты.

Разметка фасада

Монтаж можно начинать только после того, как будет выполнена разметка фасада. Вначале нужно определить линии установки маяков по периметру всего дома (в том числе и деревянного).

На каждой стене фиксируется нижняя горизонтальная линия и крайние вертикальные. Разметку выполняют с помощью геодезических приборов — теодолита или нивелира.

Разметка фасада

Обязательно потребуется уровень и отвес. При определении точек крепления вертикальных направляющих профилей за основу берется размер плит керамогранита.

Точно так же размечается шаг крепления кронштейнов по вертикали. Если форма плит керамогранита квадратная, то разметка по высоте и по ширине выполняется с одинаковым шагом.

Этапы монтажа фасадных панелей

После того как разметка фасадов выполнена, можно приступать непосредственно к процедуре по установке фасада. Технология и последовательность действий детально приведены в ТТК.

При необходимости создается отдельная инструкция, в которой уточняется правило выполнения той или иной операции.

После разметки фасада можно начинать производство основных работ, соблюдая правила техники безопасности и охраны труда.

Установка кронштейнов

Инструмент для сверления отверстий под установку кронштейнов выбирается в зависимости от материала, из которого возведено здание.

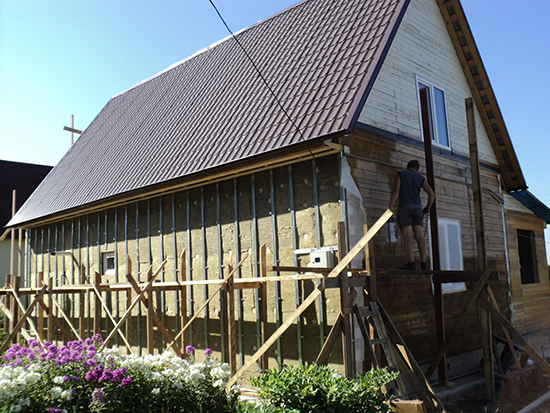

Для деревянного дома предпочтительнее использовать низкооборотную дрель, точно так же, как и для стены из полого кирпича. Перфоратор используется для сверления стен из бетона.

Крепление кронштейнов

Кронштейны крепятся к стене с помощью анкерных дюбелей. Если крепление выполняется к стене из кирпичной кладки, то запрещено устанавливать дюбели в швы между кирпичами.

Когда все кронштейны установлены, необходимо провести испытания на прочность их крепления, ведь плиты из керамогранита создают значительные нагрузки на крепежные элементы.

Крепление утеплителя

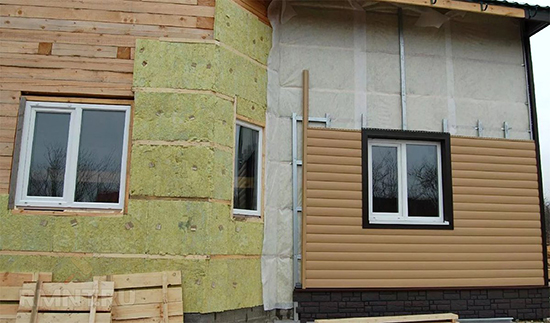

Технология монтажа вентилируемого фасада предписывает устанавливать и крепить плиты теплоизоляции следом за кронштейнами. Перед креплением плиты на стену дома в ней делаются прорези.

Каждая плита фиксируется на своем месте с помощью двух тарельчатых дюбелей, после этого утеплитель покрывается специальной пленкой.

Утеплитель вентилируемого фасада

Она предназначена для того, чтобы защищать утеплитель от атмосферной влаги и воздействия ветра.

Необходимо следить, чтобы каждая следующая полоса пленки ложилась внахлест с предыдущей. Величина перехлеста должна быть не менее 10 см.

Сквозь эту пленку плита теплоизоляции крепится к стене еще тремя дюбелями.

Установка направляющих профилей

Следующий этап монтажа – установка вертикальных и горизонтальных направляющих профилей.

Крепление профиля к кронштейну выполняется с помощью заклепок или саморезов. Тип крепежа определен в проекте.

Видео:



Важно соблюдать прямолинейность в расположении заклепок. Они должны находиться на одной линии и по вертикали, и по горизонтали, иначе, при нагрузках, может возникнуть эффект скручивания.

Технология исполнения на этом этапе предписывает контролировать положение направляющих профилей в вертикальной плоскости с помощью геодезических приборов и обыкновенного отвеса.

Навеска облицовочных панелей

Навеска панелей керамогранита считается завершающим этапом монтажных работ. Основными крепежными элементами, которые надежно фиксируют облицовочную плиту, являются кляммеры.

Установка плит выполняется снизу вверх в таком порядке: плита вставляется в нижний кляммер и фиксируется сверху поворотным кляммером.

Крепление фасадов

Производство монтажа требует пооперационного контроля. После укладки очередного ряда облицовочных плит, необходимо проверить их горизонтальность.

При облицовке деревянного дома нужно регулярно контролировать размер воздушного зазора.

Особенности выполнения монтажных работ

Монтаж навесного вентилируемого фасада из керамогранита (в том числе и для деревянного дома) выполняется в строгом соответствии с требованиями технологической карты.

Никаких отступлений от указанных параметров не допускается. Пооперационный контроль качества монтажа производится по методикам, которые заложены в действующих строительных нормах и правилах.

Перед началом работ, в обязательном порядке, проверяется качество материалов и конструкций, которые будут использоваться.

В процессе монтажа контролируется последовательность операций и соблюдение технологии.

Видео:

Необходимо следить не только за контролем качества монтажных соединений, но и за соблюдением правил техники безопасности.

На период выполнения монтажа по облицовке жилого дома или другого здания, подрядчиком назначается ответственный за безопасное производство работ.

На практике — этот же сотрудник осуществляет и контроль за качеством монтажа.

как правильно монтировать навесной вентилируемый фасад?

Современные технологии предлагают довольно широкий выбор для быстрой и надежной облицовки фасадов домов. Одним из таких вариантов является вентфасад, технология монтажа, которого достаточно проста, но в то же время надежна. Навесные системы защищают основное строение и имеют дополнительные положительные характеристики.

texnologiya-ventfasada

Что такое вентфасад?

Сначала нужно разобраться, что же такое вентилируемые фасады, и как они обустроены. Эта система состоит из множества слоев, которые монтируются в строгой последовательности. И обязательно есть каркас, на котором все держится.

Для каркаса лучше использовать оцинкованную или нержавеющую сталь, или алюминий. Иногда их заменяют на деревянные рейки, но такой материал вряд ли можно считать достаточно долговечным.

ustr-ventfasada1

Рассмотрим, какие же слои составляют вентилируемый фасад:

  1. Пароизоляционная пленка. Покрывает полностью стену первой. Она защищает утеплитель от паров влаги из внутренних помещений. Пары конденсируются на поверхности пленки и удаляются через дренаж. Таким образом, имеет отличный микроклимат внутри дома и хорошо защищенный утеплитель.
  2. Теплоизоляционный материал. Утепление осуществляют любым материалом. Это может быть пенопласт, пенополистирол или минеральная вата. Он позволяет сохранять тепло внутри дома.
  3. Ветрозащитная и гидроизоляционная пленка. В большинстве случаев это один и тот же материал. Его укладывают обязательно, чтобы защитить утеплитель от внешней атмосферной влаги.
  4. Заключающим слоем будет декоративная отделка, но для того чтобы система была действительно вентилируемой между утеплителем и облицовкой нужно оставить небольшой зазор в 2-3 см. Благодаря этому будет обеспечиваться естественная система кондиционирования.

Если точно следовать такому плану обустройства вентилируемого фасада, то можно быть уверенным в том, что в доме всегда будет находиться комфортно. А внешние стены останутся надежно защищены от негативного влияния.

obreshetka-pod-ventfasad

Преимущества конструкции

Поскольку такая технология становится очень популярной, то нужно ознакомиться с основными положительными аспектами, что не поддаваться на всеобщую любовь. Выбор должен основываться только на достоинствах способа.

  • Теплоизоляция. Для обустройства вентилируемых фасадов используется утепляющий материал, который позволяет более длительное время сохранять тепло в доме, а значит экономить на отоплении. Его укладывают в один или два слоя. Все зависит от региона, где находиться дом и от материалов, из которых возведен основной каркас.
  • Звукоизоляция. Вентилируемый фасад состоит из многих слоев. Их монтируют в строгой очередности, чтобы конструкция долго и надежно выполняла свои функции. Благодаря этому жильцы дома будут надежно защищены от внешних шумов.
  • Барьер. Внешний декоративный слой, а также внутренние материалы, которые составляют всю систему вентилируемого фасада, надежно защищают стены и фундамент от внешнего разрушительного действия. То есть от влаги, ветра, температурных скачков в любое время года. Таким образом, можно продлить срок службы каркаса дома.
  • Длительность эксплуатации. Если монтаж выполнен в соответствии со всеми правилами, то навесные вентилируемые фасады способны прослужить не меньше 25 лет.
  • Пожарная безопасность. Все детали и элементы конструкции выполняются из материалов, которые либо плохо горят, либо вообще, не поддерживают горение. Потому считается максимально безопасным в этом плане.
  • Небольшой вес облицовочных материалов, используемых для декорирования.
  • Эстетика. Процесс установки каркаса довольно быстрый. В качестве декоративной отделки можно выбирать абсолютно любой материал. Это позволяет за короткий период времени не только обновить и создать оригинальный облик любимого дома, но и надежно защитить его от внешней агрессивной среды.

Ко всему можно еще добавить возможность исправить неровность стен, которая могла появиться как в процессе возведения, так и при эксплуатации. Вот почему вентилируемые фасады стали настолько популярными и не собираются сдавать свои позиции.

Есть, конечно и те, кто хотел бы узнать о недостатках вентилируемых фасадов. Главным недостатком является цена. Все-таки самостоятельно справиться с большим объемом работы не так-то просто. Хорошо если есть опыт работы в такой сфере.

Но вот если никогда не занимался обустройством фасадов, то тут лучше не экспериментировать. А это значит, что нужно дополнительно потратиться на оплату труда строительной бригады. И еще чтобы надежно закрепить все элементы и каркаса, декоративной отделки нужно много крепежных материалов.

Правила монтажа

Чтобы быть уверенным в том, что навесная конструкция прослужит действительно долгое время необходимо четко выполнять все правила установки. Более 80% проблем появляются в первые 5 лет эксплуатации.

В основном они связаны с тем, что в процессе монтажа были какие-то нарушения. Важно знать, когда, вообще не стоит заниматься монтажом вентилируемых фасадов. Лучше воздержаться от процесса установки, если на улице:

  • Гроза.
  • Ветер, скорость которого находится за пределами 15м/с.
  • Гололед.
  • Сильный туман, который мешает обзору места работы.
  • Температура воздуха ниже -20 градусов Цельсия.

Подготовка

На этом этапе нужно сделать все чтобы процесс монтажа прошел как можно быстрее и без непредвиденных ситуаций. Для этого:

  1. Осматривают несущую конструкцию на предмет прочности.
  2. Выделяют место для хранения всех материалов.
  3. Отмечают опасную зону для людей.
  4. Подсчитывают нужно количество всех материалов (детали каркаса, утеплитель, гидроизоляция, облицовка).
  5. Закупают все материалы.
  6. Подготавливают основания. Стены предварительно очищают от отделочных материалов, если таковы были, удаляют все старые крепежи, следы грязи и жизнедеятельности биологических организмов, заделывают отверстия.

Только после этого можно приступать к устройству вентилируемых фасадов.

Основные этапы монтажа

Ознакомившись, со всеми этапами может показаться что все очень сложно, но это совсем не так. Если строго следовать инструкции.

  • Разметка под кронштейны. Перед тем как монтировать каркас нужно обязательно сделать разметку для направляющих и основных кронштейнов. Для этого используют строительный уровень (лазерный или водяной), отвес (вертикальные линии) и нивелир (горизонтальное направление). Для закрепления крайних кронштейнов выбирают участок, который находиться на расстоянии 10–15 см от края стены. Этот же нюанс учитывается для обозначения точек возле оконных и дверных проемов.

  • Установка кронштейнов. Отверстия под дюбеля проделываются перфоратором. Размер сверла полностью совпадает с размеров саморезов. А вот глубина сверления должна быть не больше дюбеля. Нельзя закреплять кронштейны в швы между материалами, из которых построен дом.
  • Обустройство пароизоляции. Пленка укладывается на всю стену на хлест в 10 см. Места стыков проклеивают скотчем. В местах, где есть кронштейны пленку нужно разрезать.
  • Утепление. Дальше укладывается материал для теплоизоляции. Утеплитель должен лежать плотно, но при этом не топорщиться. Промежутков между отдельными частями быть не должно. Материал частично закрепляют зонтичными дюбелями. Если для утепления использовался материал в плитах, то их начинают укладывать снизу и, продвигаясь вверх, придерживаются шахматного порядка.
  • Гидроизоляционная пленка. Поверх утеплителя нужно уложить еще один защитный слой. Отдельные участки укладываются в нахлест и проклеиваются скотчем. И дополнительно закрепляются дюбелями с широкой шляпкой, таким образом, чтобы прикрепить и утеплитель.
  • Установка профилей. Металлические профили закрепляются на кронштейнах. Благодаря этому будет обустроен вентилируемый зазор. Профили фиксируются заклепками, но так чтобы при температурном влиянии деталь могла свободно двигаться.
  • Обустройство откосов.
  • Монтаж декоративной отделки.

Еще раз стоит повториться, что если придерживаться всех этапов установки, то навесные вентилируемые фасады способны прослужить очень долго.

Инструкция и технологическая карта, рекомендации +Видео

Как происходит монтаж вентфасадаМонтаж вентилируемого фасада из керамогранита: технологическая карта, рекомендации по установке. На протяжении десятков лет инженеры-строители старались найти естественный и самый эффективный способ для того, чтобы удалить излишки влаги из стен здания.

Так были разработаны вентилируемые фасады из керамогранита – новейшая технология обустройства предполагает выполнить пошагово сложный комплекс строительных и монтажных работ. Давайте попробуем разобраться со всеми сложностями и тонкостями технологии.

Что такое вентилируемый фасад?

Керамогранитный вентилируемый фасад – это сложная система. Как показывает практика, можно сделать вывод – от того, насколько правильно будет соблюдена и выполнена технология монтажа фасада, будет зависеть износоустойчивость здания в будущем.

Важно! Ошибки и несоблюдение технологии будет проявляться уже в первые годы использования постройки. Часто такие ошибки отражаются на неправильной работе вентилируемой системы фасада, и приводит ее сначала к частичному, а после и к полному выходу из строя.

Технология установки вентилируемого фасада из керамогранита

Все этапы монтажа вентилируемого фасада из керамогранита в деталях

Этап №1 – подготовка

Как уже было верно подмечено, фасада вентилируемый, а значит, это сложная система. Из-за этого инженеры разработали список подготовительных мероприятий, которые следует выполнить в строгом порядке. Он даже был утвержден на уровне законодательства и записан в СНиП 3.01.01-85 «Организация строительного производства».

Обратите внимание, что выполнять установки фасада при низкой температуре или сильном ветре строго запрещено!

Также следует позаботиться о безопасности людей, и для этого нужно:

  • Установить границы опасных зон в трех метрах от стен здания.
  • Размесить на этой границе требуемые для работы материалы, оборудовать помещение мастерской для сборки конструкции.
  • Не работать при сложных погодных условиях.
  • Соблюдать ТБ.

Понятно, что такие нюансы по большей части относятся к многоэтажному строительству. Но если вы решили создать такую систему в дачном доме собственноручно, но будет лишним придерживаться всех норм и правил, чтобы обезопасить себя и жильцов от форс-мажоров.

Этап №2 – разметка точек установки кронштейнов

Подготовка под вентфасадПеред началом монтажа фасада из керамогранита следует провести разметку точек в тех местах, где на стенах здания будут установлены несущие и опорные кронштейны для системы вентиляции.



Важно! Разметку следует производить строго по проектно-технической документации, которую разработали опытные инженеры-архитекторы  с наличием воздушного зазора.

Разметку следует проводить поэтапно – для начала определите для разметки маячные линии, а именно нижнюю горизонтальную  и две крайние вертикальные линии.

Полезный совет: для определения крайних точек используйте нивелир. После того, как точки будут отмечены краской-несмывайкой, следует отметить промежуточные засечки, на которые в будущем будут устанавливаться кронштейны. Для этого потребуется рулетка и лазерный уровень. Вертикальные линии буде легко отметить, если с парапета здания опустить отвесы.

Этап №3 – установка кронштейнов

По инструкции установки понятно  все, но особое внимание уделите креплению кронштейнов:

  1. При помощи перфоратора пробурите отверстие.
  2. В отверстие установите паронитовую прокладку.
  3. Установите несущие кронштейны, и для этого используйте анкерные дюбеля и шуруповерт.

Этап №4 – обустройство гидро- и ветрозащиты + теплоизоляция

На этом этапе предполагается выполнение таких работ:

  1. Утепление под вентфасадПовесьте плиту утепления через прорези кронштейнов.
  2. Навесьте полотнища мембраны, защищающей от ветра и воды, и временно ее прикрепите.
  3. После начинайте навешивать плиты в шахматном порядке. Не забывайте, что между плитами не должно быть сквозных щелей.
  4. При необходимости плиты теплоизоляции можно подрезать при помощи обычных ручных инструментов.
  5. Если в проекте предусмотрено выполнение утепления в два слоя, то:
  6. Потребуются тарельчатые дюбеля, при помощи которых внутренние плиты следует крепить к стене. На одну плиту идет не меньше 2 дюбелей.
  7. Наружные плиты устанавливайте в шахматном порядке. Крепление такое же, как и в предыдущем способе.
  8. Обратите внимание, что следует строго соблюдать нахлест – он должен быть не меньше 10 см. Через плиты и пленку высверлите отверстия в стене. В них требуется установить тарельчатые дюбеля. Устанавливайте плиты утеплителя, начиная с нижнего ряда. Важно! Плиты утеплителя следует заранее устанавливать на цоколь или стартовый профиль. После установку следует производить снизу вверх.

Теперь перейдем к следующему этапу – установке направляющих.

Этап №5 – установка направляющих

К кронштейнам, которые регулируются, следует прикрепить вертикальные направляющие профили, и для этого нужно:

  1. Части системы под вентфасадВ пазы несущих и опорных кронштейнов установить профили.
  2. Зафиксировать профили к несущим кронштейнам заклепками.
  3. Установите профиль свободно при регулируемых опорных кронштейнах. Это поможет обеспечить беспрепятственное перемещение по вертикали, а это исключит температурные деформации.
  4. Там, где стыковки вертикальные, следует оставить зазор от 0.8 до 1 см. Это даст возможность исключить деформацию из-за скачков температуры и влажности.
  5. Произведите установку противопожарных отсечек.

И перейдем к последнему шагу.

Этап №6 – обустройство облицовки посредством керамогранита

Обустройство облицовки сложно описать, и намного полезнее и информативнее будет, если вы просмотре видео.

Возможные ошибки

Отдельно хочется поговорить о самых распространенных ошибках, которые возникают в процессе:

  • Установка несущего каркаса в мороз. Так, после установки в морозы при повышении температуры есть высокая вероятность того, что крепежи ослабнут, и подсистема крепления начнет терять свою прочность и жесткость.
  • Установка кронштейнов без компенсационной прокладки.  Это приведет к постепенному ослабеванию крепежа из-за того, что материал будет при каждом цикле сжиматься и разжиматься под действием температур.
  • Совпадение швов при установке нескольких слоев утепления. Из-за этого будут образовываться мостики холода, что существенно снизит эффективность теплоизоляции.
  • Установка клямеров слишком близко. Из-за этого плита будет плотно входить в крепежи и тогда при нагревании под солнцем плита попросту может лопнуть и это вызовет внутреннее напряжение.

Постарайтесь избегать таких ошибок, и тогда результат точно будет радовать вас на протяжении долгого времени.

Заключение и рекомендации

Подведем итоги. Перед тем, как выбрать тип работ по монтажу вентилируемого фасада из керамогранита, следует принять во внимание такие факторы:

  • Внешний вид вентфасадаРазмер дома.
  • Особенности климата – температура, преобладающее направление ветра, среднее количество осадков за год.
  • Бюджет и дизайнерский вид.

Несущие элементы каркаса должны быть сделаны только из металла, иначе в местах контакта будут появляться токи, которые ускоряют коррозию. Никогда не следует экономить на прочности кронштейнов, следует покупать только самые лучшие и надежные. Керамогранит достаточно тяжелый, не забывайте об этом.

Проводите строительные работы только в хорошую погоду, если есть вероятность, что пойдет дождь – постарайтесь защитить конструкцию от попадания в нее воды. Производителя говорят, что устанавливать конструкции можно только при температуре воздуха, которая не ниже -15 градусов, но лучше так не делать. Дело не в том, что конструкции могут не выдержать, а в том, что работать при морозе сложно.

Как следствие – может нарушиться технология, появятся ошибки при разметке или установке элементов. Помимо этого, снег, который попадет на минеральную вату, растает, а при увеличении влажности материала лишь на 5% теплопроводность повысится на все 50%.

Для плит из керамогранита следует обязательно установить горизонтальные и вертикальные несущие профили. Благодаря комбинированному каркасу нагрузка на изгибе будет распределяться равномерно. Так конструкция станет долговечной и надежной. При нарушении прочности фиксации вертикального профиля нагрузку будут выдерживать горизонтальные или наоборот. Недостаток такой системы заключается в увеличении стоимости, но лучше не экономить на безопасности.

Также аккуратно устанавливайте обрамления и примыкания, боковые торцы следует закрывать только сплошными плитами. Важную роль отведите цоколю и местам, которые примыкают к кровле. Постарайтесь исключить попадание влаги, но вентиляцию закрывать не нужно.

виды, схема, устройство своими руками (фото, видео)

Устройство вентилируемого фасада – это ответственное мероприятие, правильность выполнения которого зависит от соблюдения технологических нюансов и выбора подходящего для работы материала. Эта конструкция призвана улучшить технические характеристики объекта и избавить его от многочисленных проблем. За счет наличия зазора между облицовкой и основой свободно циркулируют воздушные потоки, не нарушающие защитных свойств поверхности.

Вентилируемый фасад

Что такое вентилируемый фасад?

Вентилируемые фасады играют большую роль в сохранении долговечности и надежности здания. Дело в том, что именно благодаря их устройству стены не теряют возможность свободного парообмена. Если говорить проще, они дышат. Это позволяет избежать скопления влаги, которое приводит к разрушению строения, а также появления плесени и грибка. Образуется «подушка», которая оберегает здание от сезонных колебаний температур и создает более комфортную среду для жизни внутри помещения.

Что же собой представляет такая конструкция? Вентфасад – это внешняя облицовка частного или многоэтажного дома, которая имеет технический зазор между основанием (утеплителем) и отделочным материалом. Дополнительно в лицевой части есть отверстия, которые обеспечивают свободный поток воздуха.

Схема движения воздухаСхема движения воздуха

Чтобы устроить вентилируемый фасад своими руками для коттеджа или дома, не нужно обладать особыми навыками и использовать сложное оборудование. А вот работы с промышленными, складскими или высотными жилыми строениями нуждаются в специальных согласованиях и расчетах в зависимости от специфики объекта.

Разновидности конструкций

Существующие виды вентилируемых фасадов различаются по используемым материалам и общей технологии монтажа.

Каркасный вариант

Это самый простой и популярный метод. Особенность его в том, что по периметру здания возводится металлическая, деревянная или комбинированная обрешетка. Она может включать в себя ряд слоев, которые нужны для сохранения тепла, защиты дома от излишков влаги и лучшего парообмена.

Пример вентилируемого фасада каркасного типаПример вентилируемого фасада каркасного типа

При возведении каркаса в качестве внешней облицовки используются следующие материалы:

  1. Керамогранит. Это продукция искусственного происхождения, изготавливается из прессованной и обожженной глины. Выпускается в виде плит, которые отличаются большим весом и хорошей устойчивостью к воздействиям. Особенность крепления керамогранита заключается в том, что элементы устанавливаются на каркас при помощи специальных кляймеров (скоб). Между фрагментами образуются зазоры, которые способствуют лучшей вентиляции. Но такой вариант нуждается в усиленной защите от проникновения влаги.
  2. Композитные или другие виды панелей. Технология производства позволяет получить надежный и легкий материал, который обладает отличными свойствами. Монтаж панелей может производиться различными способами, которые позволяют создавать открытый или закрытый стык. При этом открытые промежутки могут оборудоваться специальным влагозащитным экраном.
  3. Стеклянные панели. Используются преимущественно при работах с многоэтажными офисными или промышленными объектами. Сложны в эксплуатации, поэтому укладка проводится только профессионалами.
Облицовка стен керамогранитными, композитными и стеклянными панелямиОблицовка стен керамогранитными, композитными и стеклянными панелями
Достоинства и недостатки каркасных вентфасадов

Каркасные конструкции имеют ряд достоинств, которые выделяют их среди других способов создания внешней облицовки.

Преимущества:

  • Быстрое возведение. При наличии всех компонентов монтаж можно провести в сжатые сроки. К тому же, если стена без значительных повреждений, не нужна серьезная подготовка.
  • Защита. Конструкция надежно оберегает дом от различного рода воздействий, а также увеличивает долговечность, поскольку нет застаивания влаги за счет свободной паропроницаемости.
  • Декоративность. Благодаря богатому ассортименту материалов для облицовки можно подобрать вариант, который будет отвечать всем требованиям и предпочтениям.

Имеются и недостатки:

  • Необходимость четкого и правильного выполнения работ. Именно технические ошибки (неподходящий размер зазора, отсутствие дополнительных вентиляционных отверстий) приводят к нежелательным последствиям.
  • Сложность при использовании продукции, укладываемой на клей. Так, применение искусственного и натурального камня или клинкерной плитки весьма затруднительно. Но есть выход: при выборе таких изделий каркас предварительно укрепляется и обшивается плиточными материалами. Работы должны проводиться с особой тщательностью, ведь к конструкции предъявляются серьезные требования.

В любом случае вентилируемые фасады набирают все большую популярность. Этому способствует разнообразие отделочной продукции и долговечность поверхности. Внешняя облицовка при правильно возведенном каркасе без труда заменяется на более современную.

Бескаркасный метод

Бескаркасный метод

Применяется при отсутствии обрешетки. Эта технология предполагает использование материалов, которые устанавливаются на некотором расстоянии от поверхности. Классическим примером является облицовочный кирпич. Кладку монтируют так, чтобы образовался вентиляционный зазор. Для его функционирования в нижних и верхних рядах кирпичей между деталями оставляют участки без раствора. Часто верхний ряд выкладывают с зазором, который прикрывается декоративной планкой.

На заметку! Такой метод более трудоемкий. Для получения качественного результата необходимо соблюдать множество нюансов, в том числе правильно распределять арматурную или проволочную связку. Поэтому первый вариант является предпочтительным, особенно при самостоятельном выполнении.

Схема устройства бескаркасного вентилируемого фасадаСхема устройства бескаркасного вентилируемого фасада

Особенности устройства вентилируемого фасада

Такие фасады имеют определенную схему устройства, которая не должна нарушаться:

  1. Верхний слой – облицовка из любого подходящего материала. Нельзя допускать создания сплошного покрытия, полностью лишенного отверстий.
  2. Стойки каркаса. Они удерживают отделку при помощи специальных креплений.
  3. Вентиляционный промежуток. Именно он создает нужный эффект и защищает строение от скопления влаги и перепадов температуры.
  4. Мембрана. Закрывает теплоизоляционный материал и способствует паропроницаемости.
  5. Слой утеплителя. Для этого используется подходящая по параметрам продукция.
  6. Фиксация каркаса. Кронштейны устанавливаются разными способами, предпочтительным считается крепеж непосредственно на основание.
Схема устройства вентилируемого фасада каркасного типаСхема устройства вентилируемого фасада каркасного типа

При расположении объекта рядом с источником сильного шума дополнительно укладывается слой звукоизоляции.

Технология монтажа

Чтобы создать вентилируемую конструкцию своими руками, необходимо выполнить ряд последовательных действий.

  1. Проводится подготовка поверхности. Это мероприятие включает в себя очистку от всего лишнего: удаляются любые предметы, которые мешают проведению работ, трещины замазываются, поверхности обрабатываются антисептическими растворами длительного действия. Если конструктивные особенности предполагают наличие на фасаде точек освещения, вывесок, декоративных элементов, то их расположение продумывается заранее. В случае необходимости устраиваются закладные, чтобы избежать лишней нагрузки на участки каркаса.
  2. Создается разметка. Определяются места расположения крепежных и направляющих элементов, выполняется фиксация кронштейнов.
  3. Утеплитель устанавливают до или после создания обрешетки. В первом случае плиты теплоизоляции буквально нанизываются на основные участки крепежных элементов и дополнительно фиксируются специальными анкерами с большой шляпкой. Второй вариант предполагает укладку утеплителя по созданным ячейкам. Все стыки обрабатываются монтажной пеной.

    Монтаж утеплителя до создания обрешеткиМонтаж утеплителя до создания обрешетки

  4. Натягивается мембрана. Она не должна иметь складок и заломов. Деревянные основания предварительно защищают гидроизоляцией.
  5. Монтируется металлический профиль или деревянный брус. При необходимости используется их комбинация. Изделия из металла более предпочтительны, ведь они долговечны, не подвержены сезонной деформации и не впитывают влагу.
  6. Установка профиля должна соответствовать всем требованиям надежности. Именно поэтому способ фиксации кронштейнов выбирается в зависимости от вида материала фасада. Если требуется, производится дополнительное укрепление.
  7. Последующая укладка облицовки не должна располагаться вплотную к утеплителю или основанию, между ними необходимо оставлять вентиляционный зазор. Фиксация внешней отделки выполняется способом, который предусмотрен для каждого конкретного материала.

Итогом станет фасад, который будет надежно оберегать дом от различных воздействий и создаст особый микроклимат.

Стена с вентилируемым фасадом: описание устройства + видео-урок

Вентилируемые фасадные системы широко применяются для отделки стен частных домов, промышленных строений и высотных зданий. Существует несколько разновидностей таких систем, которые применяются в современном строительстве. Они используются как частными мастерами, так и солидными строительными организациями. Технология монтажа обрешетки зависит от типа облицовочного материала, который будет украшать, и оберегать от негативных факторов строение. Устройство вентилируемого фасада может быть как с утеплителем, так и без него.
Примечание – такой способ отделки можно применять летом и зимой.

Типы популярных фасадных панелей

  1. Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
  2. Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий. В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
  3. Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
  4. Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.

Что представляет собой вентилируемый фасад

Для обеспечения благоприятного микроклимата в помещении и защиты наружных стен здания конструкция вентиляционного фасада состоит из различных материалов. В ее состав входит: утеплитель, мембрана, подсистема, облицовочный материал и элементы крепежа. В результате отделки фасада получается система, обеспечивающая утепление стен и вентиляцию между утеплителем и облицовочным материалом. При монтаже материалов на стены здания должна соблюдаться технология, о которой поговорим далее.

Соблюдение технологии монтажа

Вентилируемые фасадные системы работают в комплексе с утеплителем. В случае когда монтаж осуществлен с нарушениями технологии, система теряет свою эффективность. Например, когда слой утеплителя неплотно прилегает к стене и имеет разрывы, возникают мостики холода, которые снижают эффективность утеплителя. Между мембраной и облицовочным материалом должен быть воздушный буфер. Некоторые типы фасадных панелей имеют высокий коэффициент температурного расширения, поэтому необходимо правильно осуществлять крепление этих элементов.

Многие частные заказчики совершают одну и ту же ошибку: самостоятельно закупают материалы для отделки своего дома. При этом опираются на советы малокомпетентных продавцов со строительных рынков, которые «впаривают» им лишние доборные элементы или производят подсчеты, опираясь на размеры заказчика. На деле оказывается, что заказчик приобрел лишние элементы или не докупил какие-либо материалы. Более разумно будет доверить расчеты организации или частному мастеру, который будет обшивать фасад.

Совет от автора

Добавьте 3-4% запаса к материалам. К общей длине профиля стоит прибавить не менее 5%

Большинство крупных строительных организаций имеют в своем штате квалифицированных инженеров и сметчиков, которые правильно подсчитают количество материалов, выберут соответствующий утеплитель и навесные панели. Но что же делать владельцу небольшого частного домика, который желает сделать свое жилище красивым и теплым. Ведь не каждая крупная организация берется за маленькие объемы. Нанимать частных мастеров, но на их заявление при выборе материалов, что «так уже делали» и «все нормально», не стоит сильно рассчитывать.

Как выбрать материал?

Этот вопрос касается утеплителя. Другие элементы фасада могут применяться в любых условиях и их можно подобрать, опираясь на свой вкус и размер кошелька. Для того чтобы выбрать тип утеплителя и его толщину нужно поступить также как квалифицированные инженеры. Ознакомиться со СНиПом по утеплителю, который соответствует вашей климатической зоне.
СНиП – свод норм и правил, применяемый в строительстве.

В этих документах вы найдете информацию о том, какой слой утеплителя необходимо заложить под облицовочные панели. При этом учитывайте тип строения. Кирпичный дом или деревянный, панельный или каркасный. Материалы, из которых сделаны эти дома, имеют различный коэффициент теплопроводности, поэтому слой начинки под облицовкой будет разным. Зарядившись информацией, из компетентных источников, которые вы можете найти в интернете, вам удастся сделать свой дом очень теплым, привлекательным с соблюдением технологии.

Каркас для навесных фасадов

Каркас – это конструкция, которая представляет собой решетку из металлических профилей или деревянных брусков. В ее состав входят крепежные элементы для облицовочного материала, несущие направляющие и кронштейны, которые различаются формой и способностью выдерживать нагрузки(несущей способностью). Например, для отделки стен натуральным камнем понадобятся усиленные кронштейны, а для отделки небольшого здания сайдингом или металлокасетами понадобится прямой подвес (облегчённый кронштейн).

Металлический каркас

В зависимости от типа отделочного материала при изготовлении каркаса соблюдают определенное расстояние между профилями и подвесами. Например, для керамогранита при применении оцинкованной подсистемы расстояние между вертикальными и горизонтальными профилями составляет 60 см. Такой же шаг между подвесами. В конструкции такого каркаса имеются кляммеры, посредством которых крепится плитка. Крепежные элементы выбираются в зависимости от типа стены. Для деревянной применяют саморезы, а для кирпичной дюбеля. Такой каркас обеспечивает высокую надежность всей фасадной конструкции. Для изготовления такого каркаса требуется профессиональный инструмент и навыки строителя.

Деревянный каркас

Изготавливается из брусков сечением 50–50 мм. Крепление к стене производится с помощью прямых подвесов или на шурупы длиною в 100 мм. Конструкция такого каркаса достаточно проста и его может изготовить начинающий монтажник. Стоит отметить, что на такую обрешетку не следует крепить тяжелые отделочные материалы. На такой каркасной конструкции следует применять виниловый или металлический сайдинг.

Крепление навесных панелей к каркасу

Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита.
В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.

Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.

Монтаж вентилируемых фасадов с плитами из керамогранита

Перед началом работ производят разметку стены. В местах расположения кронштейнов наносят метки и сверлят отверстия. Диаметр и длинна бура, которым производят сверление, должны соответствовать размеру анкерного дюбеля. После крепления кронштейнов приступают к монтажу утеплителя. Он должен непрерывным слоем покрывать всю поверхность стены и быть надежно закреплен на ней. Для этого используют рондоли. Они представляют собой пластиковый дюбель со шляпкой большого диаметра. При монтаже рондолей утеплитель покрывают пароизоляционной мембраной и производят крепление сквозь нее. Таким образом, мембрана надежно держится на утеплителе.

В состав конструкции вентфасадов входят металлические профиля, которые необходимо закрепить на кронштейнах и при этом с помощью них создать одну плоскость. Для этого закрепляют первый профиль у угла здания и второй у противоположного. При монтаже профилей контролируют вертикаль с помощью уровня. Для того чтобы создать единую плоскость между профилями натягивают капроновые нитки расстояние между ними должно быть не более одного метра. После этого приступают к монтажу следующих профилей, которые крепят на кронштейнах с помощью вытяжных заклепок.

Совет от «фасадца»

Примечание — в целях экономии допускается применение шурупов, но такой тип крепежа не рекомендуется, так как винтовое крепление со временем выкручивается под воздействием акустических эффектов.

По технологии монтажа керамогранитных панелей следует применить специальные кляммеры, которые предназначены для крепления плит на каркасе и входят в комплектацию фасадной системы. Такая комплектация позволяет собрать вентилируемый фасад очень быстро и качественно. Клямеры крепят к каркасу с помощью заклепок. Перед началом крепления этих элементов можно натянуть нитку вдоль каркаса, которая будет определять расположение нижних кляммеров.

Стоит отметить, что комплектация фасадных систем включает в себя несколько разновидностей кляммеров.

В ее состав входят кляммеры, которые располагаются снизу плиты, сбоку и сверху. После монтажа нижних креплений устанавливают первую плиту у угла и закрепляют ее боковым кляммером. Так осуществляют монтаж всего нижнего ряда фасадных плит. После этого крепят верхние кляммеры, которые являются нижними для второго ряда плит и повторяют действия описанные выше. Если все сделать согласно этой инструкции в вашем доме будет тепло, а фасадная система прослужит много лет.

Похожие статьи

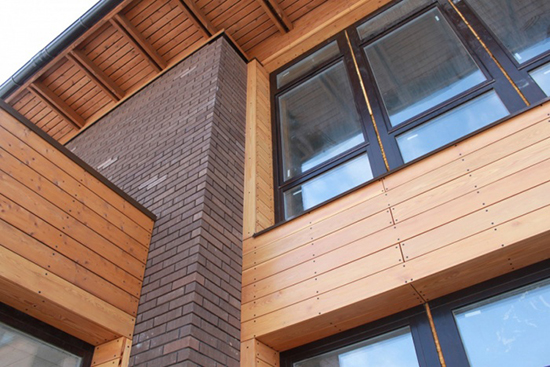

Вентилируемый фасад деревянного дома: технология монтажа

Деревянные дома – это популярные конструкции, отличающиеся высокой надежностью, воздухопроницаемостью и долговечностью. Но для защиты стен от разных негативных факторов часто делается вентилируемый фасад. Он обеспечивает улучшение теплоизоляционных и звукоизоляционных параметров, а также позволяет увеличить срок службы строения. Вентилируемый фасад деревянного дома можно сделать своими руками, если разобраться в технологии и выбрать качественные материалы.

Плюсы и минусы

Плюсы и этапы создания вентфасада для дома из дерева

Использование вентфасада на деревянных стенах обладает многими плюсами. К ним относится:

  • улучшение теплоизоляционных параметров;
  • долгий срок службы конструкции и строения;
  • защита деревянных стен от попадания влаги, прямых лучей солнца или перепадов температуры;
  • при необходимости износившаяся обшивка легко заменяется;
  • не требуется регулярно ремонтировать деревянные стены или покрывать их защитными составами;
  • вентилируемые фасады высокого качества не ухудшают характеристики стен из дерева;
  • после возведения объекта не возникает необходимость в отделке деревянных стен, поэтому они даже не покрываются краской или лаком;
  • не ухудшается экологическая чистота строения;
  • легко подбираются панели, обладающие красивым видом или имитирующие древесину.

Поэтому с помощью вентилируемого фасада обеспечивается улучшение основных характеристик деревянного строения. К минусам относится только необходимость в дополнительных расходах, а также во время монтажа нельзя допускать ошибки, которые приводят к ухудшению параметров конструкции.

Внимание! Вентфасады представлены специальным способом отделки стен здания, заключающимся в наличии вентиляционной прослойки между стенами и обшивкой.

Обычно используются сразу системы утепления, позволяющие улучшить теплоизоляционные параметры дома. Благодаря вентиляции обеспечивается отвод пара от стен строения, поэтому они не гниют и не покрываются плесенью. Правильно сделанная конструкция отличается высокой гибкостью, поэтому она не деформируется при изменении температуры и влажности. Если же совершаются ошибки, то это приводит к возникновению трещин или иных проблем.

Плюсы и этапы создания вентфасада для дома из дерева

Виды деревянных фасадов

Навесные фасады делаются из разных материалов. Для деревянных строений обычно используются изделия из древесины, так как они позволяют сохранить привлекательный вид дома. Для создания таких фасадов применяются разные виды древесины:

  • Хвойные породы, к которым относится ель, сосна или кедр. Они обладают приемлемой ценой, легко подвергаются разным видам обработки, а также в их составе присутствует смола, не позволяющая начаться процессу гниению.
  • Лиственница. Из нее получаются панели, которые легко справляются с воздействием влаги, а также не гниют. Материал отличается прочностью и долговечностью.
  • Термообработанная древесина. Она представлена натуральным деревом, которое высушивается при температуре от 180 градусов. Это позволяет получить долговечный, красивый и влагостойкий материал. Даже при резких и постоянных изменениях температуры он сохраняет свою форму и габариты. Для создания термодревесины используются мягкие породы.
  • Декоративные породы. Они поставляются из тропиков и обладают непревзойденным видом. Отличаются высокой плотностью, поэтому для их фиксации требуется крепкая и надежная обрешетка. Недостатком такой древесины выступает высокая стоимость.

Внимание! В процессе выбора материала учитываются климатические особенности местности.

Устройство фасадной системы

Вентфасады из дерева подходят для домов из разных материалов, но обычно выбираются для деревянных строений. Состоит такая система из каркаса, обшивки и пустого пространства между этими частями. Оно может заполняться пароизоляционными, гидроизоляционными и теплоизоляционными материалами.

Плюсы и этапы создания вентфасада для дома из дерева

Система представлена в двух вариантах:

  • Комплексная. Первоначально стены дома обшиваются теплоизоляционными материалами и пленками, а после фиксируется облицовка. Между утеплителем и обшивкой оставляется вентиляционный зазор. Благодаря такой конструкции дом утепляется, а стены защищаются от разных атмосферных факторов воздействия.
  • Упрощенная. Она состоит из каркаса и облицовки, поэтому между стенами дома и обшивкой отсутствуют дополнительные материалы. Система позволяет отвести влагу от стен дома, а также защищает древесину от воздействия атмосферы. Этот вариант подходит для теплых регионов России.

Для холодных регионов выбирается комплексная система. Благодаря ей значительно снижаются расходы на отопление дома.

Выбор утеплителя

При создании вентилируемого фасада на деревянном доме владельцы предпочитают не экономить, поэтому пользуются комплексной системой. Она предполагает монтаж не только каркаса и обшивки, но и теплоизоляционного материала. Выбрать можно разные утеплители, но обычно покупаются виды:

  • минеральная вата, выпускаемая в виде плит;
  • эковата;
  • пеноизол.

Только минвата является экологически чистым и безопасным материалом, не содержащим синтетических компонентов. Поэтому она идеальна для деревянного строения. Она покупается в виде плит, которые разрезаются на отдельные элементы, фиксирующиеся к стенам строения между элементами каркаса.

Выбор защитной пленки

Правильная технология монтажа конструкции заключается в использовании специальных пленок. Они обеспечивают защиту утеплителя от воздействия влаги и ветра, а также легко пропускают пар.

Плюсы и этапы создания вентфасада для дома из дерева

Обычно выбирается ветрозащита или универсальная диффузионная мембрана. Последний вариант наиболее приемлем, так как материал пропускает воздух, но защищает утеплитель от влаги. Но диффузионная мембрана обладает высокой стоимостью, поэтому для покрытия целого дома придется потратить много средства.

Монтаж вентилируемого фасада

Как только будут выбраны и приобретены необходимые материалы для работы, начинается непосредственный монтаж конструкции. Для этого выполняются последовательные этапы:

  • подготовка стен, которые должны быть чистыми и крепкими, поэтому устраняются все сгнившие участки и производится обработка от плесени;
  • формируется обрешетка, причем для деревянных строений идеальным выбором считаются рейки, а не металлические профили;
  • между частями каркаса укладываются плиты утеплителя;
  • возведение второго уровня каркаса, который устанавливается перпендикулярно первому слою;
  • монтаж второго теплоизоляционного слоя, причем процедура выполняется таким образом, чтобы перекрыть швы первого слоя;
  • монтаж мембраны или пленки внахлест с приклеиванием швов;
  • формирование контрообрешетки;
  • монтаж плит.

Внимание! Конструкция вентилируемого фасада не должна никаким образом контактировать с землей, а если имеется цоколь, то монтаж выполняется на специальный отлив из металла.

Правила укладки утеплителя

Процесс утепления зависит от выбранного материала. Обычно для утепления деревянного дома используются плиты минеральной ваты. Они разрезаются на отдельные элементы, которые должны плотно входить в промежутки между элементами каркаса.

Более упрощенной считается напыляемая теплоизоляция. Она наносится специальным оборудованием. Получается бесшовный и прочный слой, но на его создание тратится много денег, а также придется пользоваться современным оборудованием.

Иногда используется рулонная теплоизоляция, поэтому рулоны просто раскатываются по стене между частями каркаса, фиксируясь скобами или другими крепежами.

Установка облицовки

Этот процесс является последним этапом создания вентилируемого фасада. К правилам его выполнения относится:

  • плиты облицовки могут располагаться вертикально или горизонтально;
  • они фиксируются саморезами через специальные отверстия, сделанные в заводских условиях;
  • используются только крепежи из цинка, которые защищены от процесса коррозии;
  • плиты оснащены специальными углублениями и шипами, с помощью которых прочно соединяются друг с другом, формируя ровное покрытие;
  • процедура укладки выполняется снизу вверх;
  • снизу элементы фиксируются и закрываются специальной сеткой, предотвращающей проникновение под обшивку насекомых или грызунов;
  • предусматривается отвод для воды, стекающей с крыши;
  • в углах придется разрезать панели, для чего применяется болгарка, оснащенная нужной насадкой.

Внимание! Неоспоримым преимуществом вентиляционного фасада считается незначительная масса, не оказывающая существенной нагрузки на фундамент строения.

Во время монтажа используются только качественные и сертифицированные материалы, обладающие положительными параметрами. Рекомендуется отказаться от китайских или поддельных элементов, которые быстро выходят из строя, разрушаются под действием факторов атмосферы и быстро теряют привлекательность.

Заключение

Вентилируемый фасад – это идеальное решение для деревянного строения. Он состоит из каркаса, пароизоляции, утеплителя и отделочных панелей. Процесс монтажа считается упрощенным, поэтому легко выполняется своими силами. С помощью этой конструкции увеличивается срок службы строения из древесины. Можно пользоваться деревянными облицовочными панелями, которые являются экологически чистыми и привлекательными, поэтому не портится внешний вид строения.

Монтаж вентилируемых фасадов из керамогранита: полное описание технологии

Вентилируемый фасад из керамогранита демонстрирует прекрасное соотношение состоятельности и функциональности, поскольку существенно снижает теплопотери здания в зимний период. Такой вариант отделки фасадов весьма распространен на территории России из-за своей доступности. Керамогранит используется для облицовки зданий самого разного назначения от офисных и торговых до жилых и промышленных строений. Монтаж системы вентфасада можно выполнять практически в любое время года даже при низких температурах — на эксплуатационные качества фасада это не влияет.

Герметичная наружная защита здания с помощью крепления плитки непосредственно на стену спасает фасад от атмосферной влажности, но проблему конденсации паров, которые выходят из стен дома, это не решает. Именно поэтому навесные фасады являются оптимальным вариантом при утеплении здания. Наличие зазора между декоративной отделкой и стеной/слоями утеплителя обеспечивает свободную циркуляцию конвекционных потоков воздуха, что позволяет вытягивать пары воды из стен естественным образом и удалять их в атмосферу.

Вентилируемый фасад из керамогранита

Внешний вид зданий с керамогранитным вентилируемым фасадом

Внешне вентилируемый фасад из керамогранита выглядит презентабельно и при этом защищает от воздействия погодных факторов, при этом внутри помещения поддерживается здоровый микроклимат.

Эксплуатационные качества керамогранита

Отдельно стоит сказать об отделочном материале, который создается искусственно из спрессованных при высокой температуре природных минералов. Изготовленные таким образом плитки демонстрируют однородную структуру и хорошие эксплуатационные характеристики:

  • Долговечность;
  • Стойкость к истирающим нагрузкам;
  • Высокая ударная прочность;
  • За фасадом просто ухаживать — без труда переносит влажную уборку;
  • Ремонтнопригоден — можно заменить пробитую плитку на отдельном участке;
  • Широкий диапазон имитаций натурального камня — внешний вид очень эстетичный;
  • Стойкость к низким температурам, перепадам температур и ультрафиолетовым лучам;
  • Экологически чистый;
  • Низкая стоимость.
Вентилируемый фасад из керамогранита

Шикарная облицовка фасада керамогранитом

Характеристика керамогранита как материала

При подборе облицовки вентилируемых фасадов важно обращать внимание на ее толщину. Для вентфасадов подходит керамогранит толщиной не менее 10-12 мм. Если плитка толщиной 8 мм, то она не подходит — всё дело в том, что на высоте на поверхность стены действуют существенные ветровые нагрузки. Поэтому плитки должны быть достаточно толстыми, чтобы выдержать их и не треснуть. Более того, лапки кляммера рассчитаны именно на указанную стандартную толщину фасадной плитки.

Как вариант крепления керамогранита можно указать раствор, но посадить на раствор плитку можно только при облицовке цоколя, 1-го этажа или входной группы — в этом случае толщина плитки должна быть как можно меньше — это положительно скажется на длительности эксплуатации.

Единственным исключением из указанного правила являются новейшие сверхтонкие панели, толщина которых составляет всего 3 мм, причем ширина таких материалов может достигать 3 м. Такой керамогранит крепится на клей к горизонтальным фланцам — такой вариант облицовки сложно назвать навесным фасадом, поэтому так называемый тонкий керамогранит относится к другому виду облицовки.

Преимущества отделки фасада керамогранитом

Отделка керамогранитом подразумевает создание многослойной конструкции, что обеспечивает целый ряд преимуществ:

Циркуляция воздуха и легкость ремонта

Вентилируемый фасад

Воздушная прослойка для вентилируемого фасада

Промежуток между стеной и керамогранитом для вентилируемых фасадов обеспечивает естественную циркуляцию воздуха — она выслушивает стену, не позволяя грибкам и бактериям развиваться. Это существенно увеличивает срок эксплуатации здания. Такая конструкция ремонтопригодна — можно оперативно сменить керамогранит полностью либо частично, демонтировать поломанная плитки, при этом конструкция здания не меняется.

Возможность изоляция

Вентилируемый фасад

Теплоизоляция для вентилируемого фасада

В промежуток между зданием и облицовочным покрытием можно уложить тепло-, звуко- и пароизолирующие материалы, изменив технологические свойства здания. Конструкция крепежа плиток защищает фасад от осадков, ветра и прочих негативных воздействий. Слои воздуха по периметру всего здания обеспечивают здоровый микроклимат внутри строения — поскольку обшивка работает как термос, то сохранить в доме необходимый температурный режим гораздо проще.

Красивый внешний вид и возможность всё сделать своими руками

Фасад из керамогранита

Оригинальный фасад из керамогранита

Керамогранит для вентилируемых фасадов очень эстетичен, при широком выборе цветовых вариантов плиток можно реализовать любой экстерьер. Что насчёт гладкости плиточек, то фасад выглядит опрятно — на нём не задерживается пыль, он хорошо переносит влажную уборку.

Что касается самостоятельного монтажа, то конструкция не отличается сложностью — навесной фасад действительно можно выполнить своими руками без специального строительного образования.

Создание проекта и разметка

Создание проекта является первым этапом в создании вентфасада – на нем необходимо указать особенности всех конструктивных элементов в профиле, крепежи и так далее.

После этого выполняется разметка стен в соответствии с разработанным проектом. Необходимо установить профили и смонтировать кронштейны: по вертикали шаг между кронштейнами не превышает 80 см, по горизонтали определяют ширину плиты и размер монтажного шва.

Выбор керамогранита

Керамогранитная плитка

При выборе керамогранитной плитки следует учитывать такие характеристики, как размер, толщина и плотность

Необходимо правильно выбрать плитку для вентилируемого фасада. Размер плитки должен быть кратным параметру стены, при этом размеры закладываются с учетом швов между плитками и швов для компенсации температурных колебаний.

Не стоит стремиться выбрать плиточки самого маленького размера, поскольку, здание, отделанное керамогранитом с длиной квадрата в 300 мм, выглядит непрезентабельно. Лучше отдавать предпочтение большим плиткам с размерами 600х600, 800х800, 600х1200 мм и так далее.

Инструменты для выполнения работ своими руками

Для монтажных работ необходимо иметь в наличии следующие инструменты:

  • Горизонтальный и вертикальный профиль;
  • Анкерный крепёж;
  • Гидро- и тепло изолирующие материалы;
  • Ветрозащитная мембрана;
  • Кляммеры;
  • Пародонтовая прокладка.

Монтаж каркаса вентилируемого фасада под керамогранит

Для монтажа вентилируемого фасада из керамогранита необходимо последовательно выполнять технологические этапы. Чаще всего используется комбинированный способ крепления, который подразумевает использование направляющих профилей, которые сажают на крепежи горизонтально и вертикально. Изначально устанавливаются вертикальные направляющие профили, а во вторую очередь — горизонтальные.

Подготовка стены

Выравнивать поверхность стену при монтаже вент фасада не нужно — достаточно очистить поверхность от загрязнений и оштукатурить заново. При этом после отделки она не будет видна, поэтому особой аккуратности при оштукатуривании не требуется.

Подсистема для вентфасада из керамогранита

Размечаем площадь стены для крепления каркаса — на этом этапе необходимо учитывать размеры плиточек, именно под этот размер будут монтироваться вертикальные и горизонтальные направляющие. От размеров пластин напрямую зависит шаг крепления кронштейна.

Монтаж каркаса вентфасада

Керамогранитная плитка

Монтаж керамогранита на фасад

Монтаж вентфасада выполняется за счёт фиксации плиток на кронштейны, который, в свою очередь, закрепляется в стене анкерами. Выбирая крепеж, стоит подумать о возникновении коррозии, поэтому после монтажа шляпки всех крепежных элементов стоит покрыть краской.

Установка кронштейнов

Для выставления кронштейнов используем отвес, при этом необходимо контролировать расстояние между точками крепление профилей. Сам крепеж осуществляется с помощью саморезов по металлу со специальной пресс-шайбой.

Утеплитель и гидроизоляция

Утепление является важным, но не обязательным элементом структуры вентфасада. Но если под обшивку уложить утеплительные плиты, то можно будет существенно экономить на отоплении. Слои тепло- и гидроизоляции крепятся к стене за счет спецкрепежа. Важно, чтобы утеплитель плотно прилегал к фасаду без зазоров. Если утеплитель укладывается в несколько слоев, то швы в слоях не должны совпадать — это спровоцирует образование мостиков холода, которые снизят эффективность теплоизоляции стен. Такие слои крепятся с помощью дюбелей, как вариант, можно использовать шурупы с широкой шляпкой. Все указанные слои необходимо укрыть ветрозащитной мембраной, которая необходима как барьер от продувания.

Фасад из керамогранита

Система вентилируемого фасада из керамогранита

Расстояние между слоями тепло- и гидроизоляции и покрытием из керамогранита составляет 50 мм.

Дополнительные узлы и элементы

Завершающий этап отделки – это выполнение выходов труб или электрокабелей в керамогранитных плитках. Для этого достаточно сделать технологические отверстия.

Видимый и скрытый способ крепления керамогранита

Крепление плиточек к обрешетке выполняется с помощью кляммеров – это так называемый видимый способ. Можно использовать и скрытые способы – это немецкие болты Keil и кляммеры в боковых пропилах плит.

Какие кляммеры для керамогранита использовать?

Использование кляммеров для крепления керамогранитных пластин — самый распространенный способ, особенность которого состоит в том, что лапки крепежного элемента удерживают плитку с внешней стороны. При желании можно окрасить метизы в цвет облицовки, чтобы они не портили эффект от фасада. Но даже и без дополнительного окрашивания такие элементы с далекого расстояния не видны.

Кляммеры для керамогранита

Кляммеры для керамогранита

Фасадный крепеж для керамогранита немецкий болт keil

Такой крепеж представляет собой трапециевидный болт, который крепится одним концом к обрешетке, а другим — к плитке с тыльной стороны. В результате крепеж скрывается за навесным фасадом и незаметен.

Скрытый способ на кляммера в боковые пропилы плиты

Для такого варианта крепления понадобятся специальные кляммеры, лапки которых вставляются в боковые пропилы в плитках, что также позволяет метизам оставаться незамеченными.

Возможные ошибки

Основные ошибки, которые допускают неопытные строители при монтаже вентилируемого фасада:

  • Проведение работ в сильные морозы. В этом случае при увеличении атмосферной температуры крепеж может ослабнуть, что вызывает снижение жесткости и прочности системы крепления
  • Отсутствие компенсационной прокладки при установке кронштейнов на стену. В дальнейшем при смене сезонов и циклов сжатия-растяжения материала при изменении температуры крепеж будет постепенно ослабевать
  • Совпадение швов в слоях утеплителя. Такие швы формируют мостики холода, что снижает теплоизоляцию здания
  • Кляммеры установлены слишком близко, что провоцирует напряжение в месте крепежа плиты. При повышении температуры в месте концентрации напряжения может произойти разрыв материала, вызванный внутренним искажением структуры.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
