Термоусаживаемые трубки — Википедия

Анимация термоусаживания трубки, до и после

Термоусаживаемая трубка (или Термоусадка) — термоусаживаемая пластиковая трубка, используемая для электрической изоляции, механической защиты соединений проводников, паек и иных соединений. Она также может использоваться для ремонта поврежденной изоляции кабелей, защиты их от механического повреждения, обеспечения герметичности изоляции при разделке кабеля и т. д. Термоусаживаемые трубки изготавливаются из нейлона или полиолефинов, усаживаясь при нагреве радиально (а не по длине) на величину от 1/6 до 1/2 диаметра.

Термоусаживаемые трубки изготавливаются из полимеров с различным химическим составом и различной композицией присадок и наполнителей, подбираемой для решения поставленных задач. Термоусаживаемые трубки выпускаются от гибких тонкостенных до жестких трубок, предназначенных для тяжелых условий эксплуатации. Трубки классифицируются в том числе и по относительной величине усадки при нагреве.

Термоусадочная трубка подходящего диаметра надевается на провод и надвигается на выполненное соединение. В отдельных случаях для предупреждения повреждения трубки может использоваться силиконовая смазка.

[1] Затем, при помощи фена, или в печи, термоусадочная трубка нагревается, плотно обхватывая соединение. Не желательны, но иногда работоспособными источниками тепла для усадки могут быть паяльник, пламя зажигалки и т. п. Неконтролируемый нагрев может привести к неравномерной усадке, физическому повреждению трубки и порче изоляции, поэтому не рекомендуются производителями трубок[1]. При перегреве термоусаживаемая трубка может расплавиться, обуглиться и даже загореться как и любой пластик. Нагрев вызывает усадку трубки на величину 1/2-1/6 от исходного диаметра, плотно облегая соединение, в том числе сложных форм. Продольная усадка обычно нежелательна, и производители с ней борются, она составляет обычно около 6 %[1]. Усаженная трубка обеспечивает хорошую электрическую изоляцию, защиту соединения от пыли, жидкостей, обеспечивает механическую прочность.

Видео монтажа термоусаживаемой трубки с клеевым подслоем

Некоторые типы термоусаживаемых трубок имеют дополнительное покрытие изнутри из термопластичного клея, что улучшает адгезию и обеспечивает герметичность, в то время как обычные трубки держатся только за счет трения.

Термоусаживаемые трубки иногда продаются нарезанными на заранее определенную длину, с кусочком припоя в центре и колечками из термопластичного клея по краям. Эта конструкция была стандартизирована Daimler-Benz для ремонта автомобильной проводки.[2]

Термоусаживаемая трубка была изобретена корпорацией Raychem[3] в 1962 году.[4] Она производится из термопластиков, таких как полиолефины, фторполимеров (таких как FEP, фторопласт-4), поливинилхлорида, неопрена, силиконовых эластомеров.

Процесс производства термоусаживаемых трубок начинается с подбора подходящего полимера, исходя из требуемых свойств. Затем в исходный полимер добавляют присадки и наполнители (красители, стабилизаторы и т. п.). После чего полимер экструдируется в трубку. На следующем этапе полимерная трубка подвергается процедуре сшивки, например при помощи радиации, пучка электронов[5] или химическим способом. Сшивка формирует в полимере «память» исходной формы. Затем трубка нагревается до температуры ниже плавления кристаллической фазы полимера и подвергается растяжению (часто под вакуумом) с быстрым охлаждением в таком состоянии. Позднее, когда трубка при использовании будет нагрета до температуры выше температуры плавления кристаллической фазы, трубка сожмется до ее исходного размера.

Для использования под открытым небом в состав трубок вводят УФ стабилизаторы для защиты от солнечной радиации.

Разные применения требуют использования разных материалов.

  • Эластомерные трубки сохраняют высокую гибкость даже при низких температурах. Рабочий диапазон может составлять от −75 до 150 °C. Материал стоек ко многим веществм, включая горюче-смазочные материалы, и обладает хорошей стойкостью к износу, удовлетворяя строгим международным стандартам. Типичная степень усадки 2 к 1[6]
  • Фторированный этилен-пропилен (FEP) — дешевая альтернатива для политетрафторэтилена.Ошибка?: некорректно задана дата установки Это превосходный диэлектрик, стойкий к большинству веществ и растворителей. Кроме того он стоек к высокой температуре, морозостоек, устойчив к УФ излучению, что делает его отличным материалом для термоусаживаемых трубок.
  • Полиолефиновые трубки — наиболее распространенный тип[7], имеют предельную рабочую температуру от −55 до 135 °C, используются в военной, аэрокосмической и железнодорожных отраслях. Они гибкие, быстро усаживаются, производятся в широком спектре цветов (включая прозрачные), что может быть использовано для цветовой маркировки проводов. За исключением черной, трубки из этого материала обладают невысокой стойкостью к ультрафиолету. Только черные трубки могут быть рекомендованы для использования под открытым небом. Полиолефиновые трубки усаживаются при 143 °C.[8] Типичное значение величины усадки для полиолефиновых трубок 2 к 1 в диаметре,[9][8] но высококачественные трубки могут иметь значение усадки до 3 к 1.[6] Полиолефиновые трубки могут выдерживать кратковременное прикосновение паяльника.[9]
  • ПВХ трубки доступны различных расцветок. ПВХ термоусаживаемые трубки склонны к обугливанию, если коснуться паяльником.[9]
  • Поливинилиденфторидные (PVDF) трубки используются для работы при высоких температурах.Ошибка?: некорректно задана дата установки

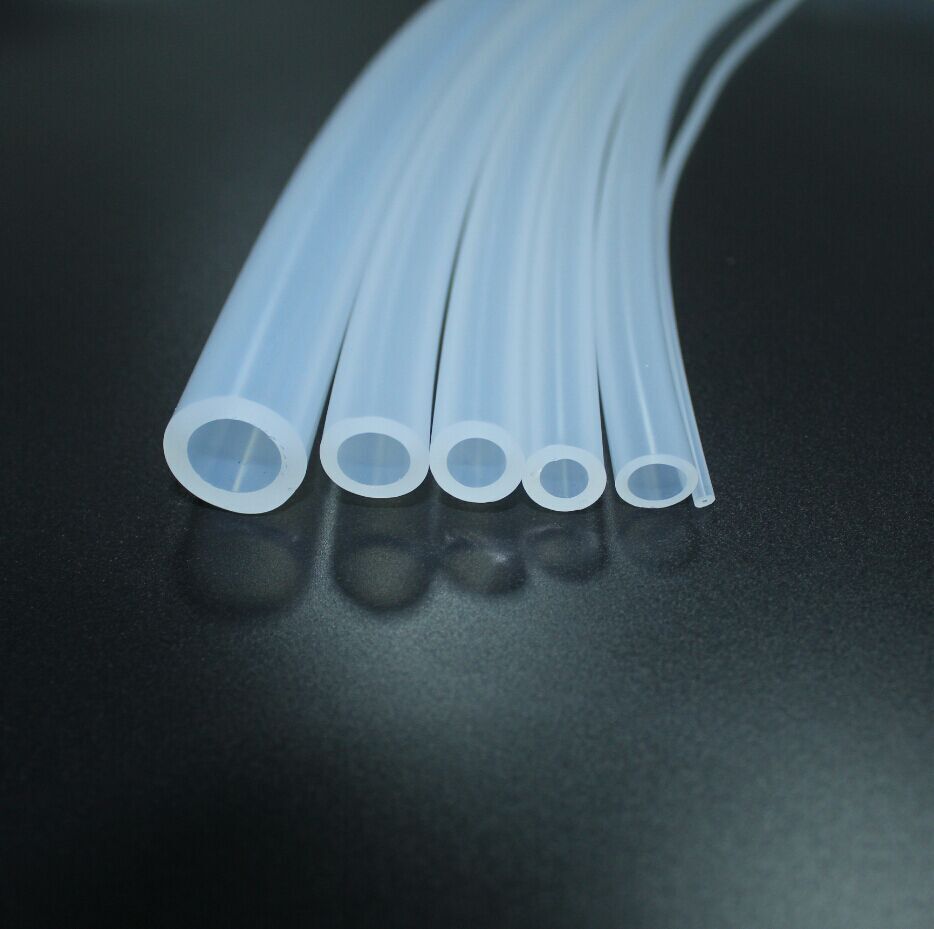

  • Силиконовая резина обладает отличной гибкостью, стойкостью к износу и имеет рабочий температурный диапазон от −50 до 200 °CОшибка?: некорректно задана дата установки

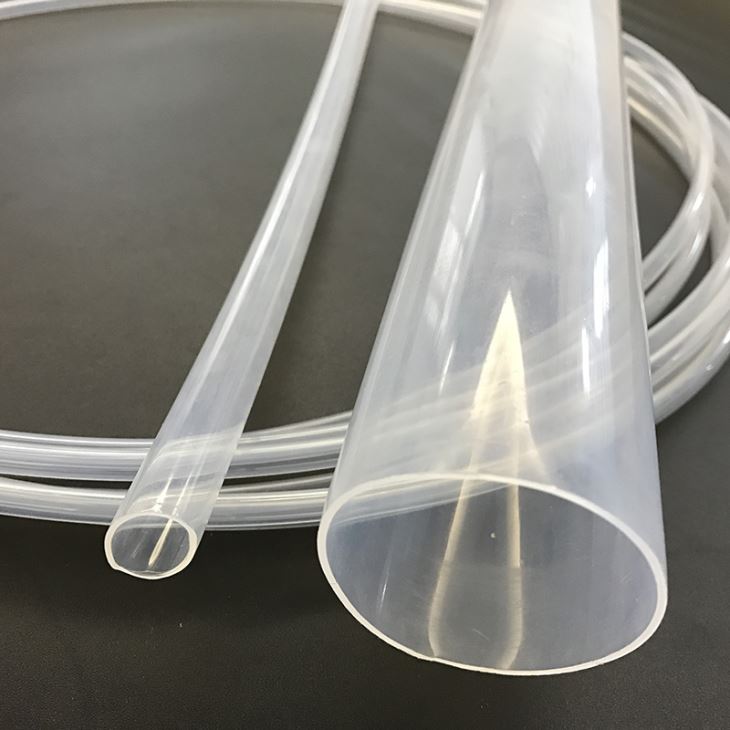

  • фторопласт-4 (фторполимер) трубки имеют широкий температурный диапазон использования (от -55 до 175 °C), обладают низким коэффициентом трения скольжения и высокой стойкостью к агрессивной среде.[6]
  • Фторкаучуки, фторполимеры, обладающие высокой химической стойкостью, широким рабочим температурным диапазоном −55 до 220 °C, широко используются в гидравлическом оборудовании, могут применяться в том числе и для защиты чувствительных элементов от тепла.[6]

Термоусаживаемые трубки доступны в широком спектре цветов для цветовой маркировки проводников и соединений. Для использования в декоративных целях производители изготавливают также термоусадочные трубки флуоресцентных цветов.

Специализированные термоусаживаемые трубки, также известные как «solder sleeves» имеют кусочек припоя в центре, и колечки из термопластичного клея по краям для герметизации. Зачищенные концы проводов помещаются с двух сторон в такую трубку, при нагреве припой плавится, обеспечивая паянное соединение, трубка сжимается, создавая надежный изолирующий слой, с герметизацией клеем по краям.

[10]

Термоусаживаемые колпачки (термоусадочные трубки, заглушенные с одного конца) используются для защиты от влаги и пыли срезанного конца кабеля, при хранении и монтаже.

  1. 1 2 3 cableorganizer.com: How to Use Heat Shrink Tubing
  2. Gilles, Tim. Automotive Service (англ.). — Cengage Learning (англ.)русск., 2015. — P. 546. — ISBN 9781305445932.
  3. ↑ Quality Today (неопр.). — IPC Industrial Press, 1994.
  4. ↑ U.S. Patent 3,396,460 (неопр.). — U.S. Patent Office, 1968.
  5. ↑ Accelerator apps: heat-shrink tubing Архивная копия от 4 января 2011 на Wayback Machine, Symmetry, Dimensions of Particle Physics. V. 7, Issue 2, Apr. 10
  6. 1 2 3 4 3M Heat Shrink catalogue (неопр.). 3M. Дата обращения 30 октября 2014.
  7. Kucklick, Theodore R.
    The Medical Device R&D Handbook, Second Edition (англ.). — CRC Press, 2012. — P. 19.
  8. 1 2 Wang, Xuefeng; Shaikh, Kashan A. Interfacing Microfluidic Devices with the Macro World // Microfluidics for Biological Applications (англ.) / Wei-Cheng Tian, Erin Finehout. — Springer Science & Business Media, 2009. — P. 102. — ISBN 9780387094809.
  9. 1 2 3 Puckett, Larry. Wiring Your Model Railrod (неопр.). — Kalmbach Publishing, Co., 2015. — С. 88.
  10. ↑ Solder Sleeves: Solder, heat shrink and waterproof your splices in one operation (неопр.) (недоступная ссылка). Inventables. Дата обращения 11 января 2016. Архивировано 8 сентября 2015 года.
Основные стандарты и сертификаты

Термоусадочная трубка - 10 видов, характеристики, таблица размеров.

виды термотрубокТермоусаживаемая трубка (сокращенно ТУТ) была изобретена еще в 50-е годы прошлого века. Получили ее благодаря изменению молекулярной структуры полимеров.

Называют ее по-разному: термоусаживаемая, термоусадочная, термокембрик или просто термотрубка. Сути это не меняет, так как все это одни и те же изделия.

Основная ее задача это изоляция контактов, однако кроме этого, есть и дополнительные способы применения подобных девайсов:

  • усадка на комель деревянной или металлической стойки опоры ЛЭП для защиты от коррозии и гниения древесины в земле
  • изоляция от агрессивной среды металлических и водопроводных труб
  • улучшение эргономики рукояток инструмента и спортивного инвентаря, путем применения ребристых или с рифленой поверхностью трубокребристая трубка на рукоятку бензопилы

    Характеристики

    характеристики и размеры ребристых термоусадок
  • продольная герметизация пучков кабеля. Помимо внешней изоляции, благодаря специальной ленте, полностью заполняется и изолируется пространство между жилами.герметизация жил кабеля внутри него с помощью лент

    Размеры

    термолента для изоляции жил внутри кабеля
  • защита кабеля от высоких температур. Есть изделия для которых рабочий интервал температур от -65 до +260 градусов. Это дополнительно помогает кабелю переносить экстремальные условия работы при соседстве с открытыми источниками огня или жара. Такие марки носят название тефлоновые или фторопластовые.фторопластовая термоусадка до 260 градусов
  • превращение обычных инструментов в подобие диэлектрических, например путем изолирования жала отверткипеределка отвертки в диэлектрическую

Применение термоусадки основано на эффекте памяти формы. Достигают его путем радиационного облучения.

Если например полимер поместить в мощный поток электронов, то на молекулярном уровне происходит соединение соседних макромолекул между собой. Такая технология называется технологией поперечной сшивки.

Сам полимер после этой операции становится более эластичным, а изделие при нагревании приобретает свою изначальную форму и первоначальные размеры.термотрубки из чего делают

Теоретически одну и ту же трубку можно усаживать бесконечное число раз. Если бы у вас было устройство для ее разогрева и раздувки, то она превратилась бы в изделие многократного использования. Причем сроки ее хранения в первоначальном состоянии десятки лет. Все характеристики и качество изделия при соблюдении определенных требований не зависят существенным образом от даты изготовления.

На сегодняшний день термоусаживаемая трубка получила огромное коммерческое и техническое значение во всем мире. Однако основной областью применения остаются сферы электроники и электротехники.изолирование соединения термотрубкой

Термотрубки гораздо эффективнее обычных кембриков, которые имеют марку ТВ-40. Кроме технической стойкости они обладают еще и химической. А это позволяет надежно защищать изоляцию и контакты в местах с агрессивными средами - под землей, в колодцах, кабельных каналах.

Виды термоусадки

Вот основные виды термоусаживаемых трубок широко применяемые в быту и промышленности (от фирмы КВТ), их размеры и характеристики:

Термоусадочная трубка ТУТнг 2к1Прозрачная трубка KST 2к1Цветные трубки ТУТ 2к1Желто-зеленные ТУТнг ж-з

термотрубка ТУТнг 2к1 характеристики и размеры прозрачная термоусадочка kst характеристики и размеры цветных термоусадок ТУТнг 2к1 желто зеленая термотруба для заземленияЖелто-зеленные термоусадочные трубки ТУТнг ж-з

Толстостенные и высоковольтные марки термоусадок:

Толстостенная ТСТ 3к1Антитрекинговая ТСТ-А 3к1Толстостенная негорючая ТТ-С нгЛента термоусаживаемая ТЛК-10Трубка для шин 10кв ТТШ-10Трубка для шин 35кв ТТШ-35

Термоусадки специального исполнения:

Ремонтные манжетыАрмированные манжетыКабельные капыТермоусадка 6к1КожухаС клеевым слоем ТТКСреднестенные СТТК

Характеристики и отличия

Какие термоусадки бывают и чем они отличаются друг от друга?

Диаметр до и после

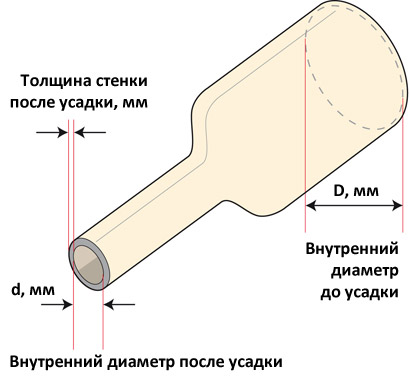

Термоусаживаемая трубка при нагревании меняет диаметр. Поэтому в названии всегда должен присутствовать размер ДО и ПОСЛЕ усадки.диаметр до и после усадки

Например трубка ТУТ НГ 40/20

  • внутренний диаметр 40мм - ДО
  • диаметр полной усадки 20мм - ПОСЛЕ

Коэффициент усадки

Следующий критерий это коэффициент усадки. Что это такое? Это соотношение первичного диаметра к диаметру после процесса усадки. То есть в зависимости от коэффициента трубка уменьшается в несколько раз. Бывают коэффициенты:

  • 2 к 1
  • 3 к 1
  • 4 к 1
  • 6 к 1

Чем он больше, тем изделие сложнее изготовить. Соответственно и цены у них в разы отличаются. Однако трубки 4 к 1 считаются более универсальными, чем 2 к 1.
Если вы соединяете два провода разных сечений и разной толщины, без термоусадки с большими коэфф. вам не обойтись.наконечник защищенный

Толщина стенки

Термотрубки могут иметь различную толщину стенки. По этому критерию они разделяются на:

  • тонкостенные
  • среднестенные
  • толстостенные
толщина стенок термотрубок

Кроме того, термотрубка бывает клеевой - марки ТТк. Это та, на внутреннюю поверхность которой нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все микропустоты, тем самым обеспечивая полную герметизацию.клеевой слой на краях наконечника
Стенки прилипают практически к любым поверхностям. Избытки клея при этом должны выступить по краям.

Заменить такой термоклей, путем предварительного обмазывания внутренних стенок простой трубки, не получится. Он наносится именно при ее изготовлении. Кроме того, у клеевой коэффициент термоусадки больше, чем у обычной - 3*1 или 4*1 против 2 к 1. А еще она может быть рассчитана на большее напряжение, за счет толщины стенок.характеристики клеевой термотрубки

Негорючая

Большое значение имеет материал, из которого изготавливается изделие. Именно благодаря составу композиции этого материала, заранее задаются нужные свойства. Если например в состав добавить антипирены, то трубка приобретает свойства самозатухания и обозначается индексом НГ.

Это не означает, что она совсем не горит. Но при отсутствии внешнего источника пламени она быстро потухнет. Обеспечивается это путем препятствования поступлению кислорода к месту возгорания антипиренами.самозатухание термоусадки

Обратите внимание, что если в помещении вы используете кабель ВВГнг, то и изолировать контакты и места соединения нужно теромусадкой только с маркой НГ.

В этом случае уже нельзя применять обычный более дешевый вариант.

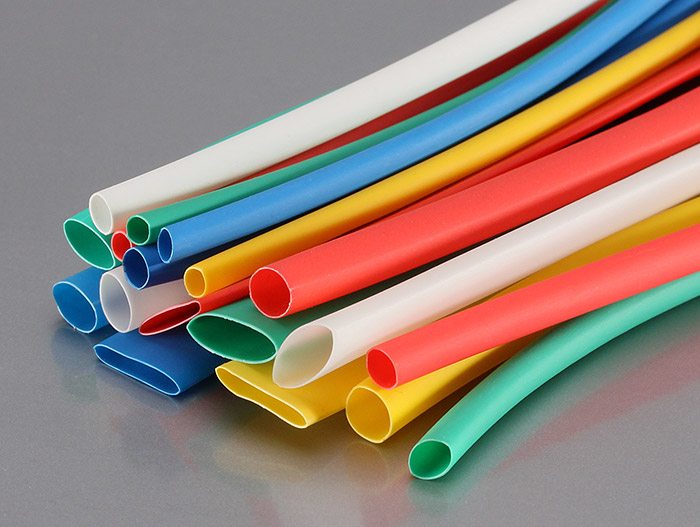

Цвет

Термоусадочные трубки бывает различных цветов, в том числе и прозрачные. Они в основном служат для маркировки.прозрачная усадка на гильзу

Ими очень удобно маркировать концы кабеля, если придерживаться старых правил цветового обозначения фаз. Достаточно отдельные кусочки насадить на конец жилы.

Для фаз А-В-С покупайте Ж(желтый)-З(зеленый)-К(красный).маркировка фаз на автомате как лучше

А вот по новому ГОСТ фА-фВ-фС соответствуют цветам К(коричневый)-Ч(черный)-С-(серый). Здесь уже придется использовать прозрачные трубки, либо покупать под заказ.заказ на разноцветные усадки

Есть еще оригинальный выход с использованием разноцветного скотча, поверх которого наносится прозрачная термотрубка. Так фазы будут промаркированы уже по новым правилам.расцветка фаз с помощью скотча



Если вам не нужно цветное обозначение фаз, то берите черные. Они дешевле, а качество изоляции тоже самое.

Связано это со спецификой технологического процесса. После каждого прогона одного цвета, производят чистку шнека от старого материала. А это как раз таки и влияет на себестоимость.111-10

Есть и двухцветные изделия желто-зеленого окраса. Они предназначены для проводов заземления.желто зеленый цвет под провода заземления

Когда вы хотите видеть и контролировать контакты после монтажа, вам поможет в этом деле прозрачная трубка. Только будьте внимательны. Прозрачные уже не будут не горючими изделиями. Так как добавление антипиренов всегда приводит к изменению цвета.

Поэтому свойства самозатухания и прозрачность - здесь не совместимы.

Чтобы нанести надписи и промаркировать провода, под прозрачные трубки зачастую вставляют бумажку с цифрами и обозначениями. После усадки получается отличная несмываемая маркировка. Таким образом можно указывать марку кабеля, его сечение, что он питает и многое другое.

Правда в этом случае прозрачную термоусадку лучше нагревать феном, а не горелкой. Иначе можно случайно повредить саму надпись.повреждение изоляции и надписи маркировки при прогреве горелкой

Также встречаются термоусадки полупроводящие и выравнивающие напряженности электрического поля.

Но все таки чаще всего используются привычные нам электроизоляционные. В них применяется материал с высокими электроизоляционными свойствами и они имеют высокую электрическую прочность. Причем чем выше эта электрическая прочность, тем на больший класс напряжения они рассчитаны: до 1кв-10кв-35кв.

Несмотря на то, что термоусаживаемая трубка была изобретена еще в прошлом веке, она до сих пор остается инновационным продуктом на электротехническом рынке. Подобрать и заказать себе наборы термотрубок можно здесь.

Статьи по теме

Термоусаживающиеся материалы — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 января 2019; проверки требуют 5 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 января 2019; проверки требуют 5 правок. Термоусаживаемая трубка

Термоуса́живаемые материалы — материалы на основе термополимеров, обладающие свойством сжиматься, расширяться, или как-то иначе изменять свои геометрические размеры и форму при нагревании горячим воздухом, открытым пламенем или в горячей воде.

Производятся в виде трубок различного диаметра, либо плёнки.

  • как изоляция в качестве заменителя изоленты
  • восстановление изоляции повреждённых проводов
  • для маркировки концов жил кабеля (разноцветная или с буквенными обозначениями)
  • в составе термоусаживаемых кабельных муфт
  • термоусаживаемые пластмассовые заклепки
  • защита от коррозии
  • механическая фиксация тонких деталей в сочетании с клеевым соединением в различных устройствах
  • декоративное оформление различных предметов и оборудования, замена лакокрасочному покрытию
  • обрезинивание конвейерных роликов, катков
  • как упаковочный материал
  • механическая защита от внешних воздействий топливных и гидравлических систем в автомобилестроении, авиации, химической и нефтперерабатывающей промышленности
Пример неудачного использования термоусадочной плёнки при упаковке бутылок

Материал может усаживаться на предметы со сложным профилем, обеспечивая хорошую электрическую изоляцию и механическую защиту, осуществлять внутреннее полимерное покрытие металлических труб для антикислотной и антищелочной защиты, а в некоторых случаях — герметизацию (трубки с клеевым слоем) и защиту от химических и термических воздействий (трубки из сложных полимеров).

В России часто встречаются названия: «термоусадочная трубка», «термоусаживающаяся трубка» и более правильное «термоусаживаемая трубка». Также существуют аббревиатурные названия: Трубка ТУТ (Термо Усаживаемая Трубка), трубка ТУТ нг (Термо Усаживаемая Трубка Не Горючая). Кроме того, известны «Терморасширяющиеся трубки» ТРТ.

В Советском Союзе первыми разработали и внедрили в производство, на основе своих авторских свидетельств, термоусаживаемые кабельные муфты (кабельные муфты, использующие термоусаживаемые детали — «перчатки», трубки и манжеты и др.) и терморасширяющиеся трубки ТРТ в лаборатории Минмонтажспецстроя СССР ВНИИПЭМ ЛенПЭО (1981). Впоследствии лаборатория была преобразована в ООО «Термофит».

Термоусаживающиеся материалы (точнее, термоусаживаемые детали) изготавливаются преимущественно из полиэтилена низкого или высокого давления той геометрической формы, которую они примут после термоусадки, затем они подвергаются химическому или радиационному воздействию (модифицированию). При этом от линейных молекул полимера отщепляются атомы водорода и молекулы сшиваются между собой, образуя каучукоподобную сетчатую структуру. Затем изделие нагревается до температуры плавления исходного материала (в нагретом виде оно становится мягким, эластичным, но, вследствие модифицирования, не плавится) и в горячем виде деформируется (растягивается, сжимается и пр.) до нужных размеров и форм, затем охлаждается до комнатной температуры. Полученная деталь приобретает «память формы», и при повторном нагреве в свободном состоянии восстанавливает свою первоначальную геометрическую форму.

Существует множество полимеров, из которых изготавливаются термоусаживаемые материалы, и их свойства определяют свойства конкретного изделия. Кроме полиэтилена и полимеров полиолефиновой группы, материалы изготавливают из поливинилиденфторида (PVDF, Kynar), полиэтилентерефталата (PET, полиэстер), политетрафторэтилена (PTFE, тефлон), поливинилхлорида (PVC), фторкаучука и других, более экзотических материалов, придающих трубкам новые уникальные свойства: стойкость к высоким температурам, нефтепродуктам, кислотам, щелочам, хлорфторуглеродам и т. д.

Температурный диапазон эксплуатации термоусаживаемых изделий, в зависимости от материала, может находиться в промежутке от −60ºС до +260ºС. Наиболее распространённые трубки из полиолефинов имеют стандартную рабочую температуру от −50ºС до +125ºС

Термоусаживаемая трубка: особенности и применение

В процессе выполнения работ, связанных с электричеством, возникает необходимость в использовании термоусаживаемой трубки. Об особенностях, разновидностях и сфере применения термоусаживаемой трубки поговорим далее.

Оглавление:

  1. Особенности изготовления термоусаживаемой трубки
  2. Принцип работы и сфера использования термоусаживаемой трубки
  3. Преимущества использования термосаживаемой трубки
  4. Разновидности термоусаживаемых трубок
  5. Рекомендации по монтажу термоусаживаемой трубки
  6. Стоимость термоусаживаемой трубки
  7. Обзор производителей термоусаживаемых трубок

Особенности изготовления термоусаживаемой трубки

Для изготовления термоусаживаемой трубки используют материалы на основе теплополимера, которые обладают термоустойчивыми характеристиками. В процессе повышения температуры теплополимеры изменяют форму и расширяются.

Для изготовления термоусадочной трубки используют полиэтилен, добытый путем использования низкого или высокого давления.

Путем химического и радиационного воздействия выделяются атомы водорода и происходит процесс слития молекул. Получается довольно прочный материал, который обладает высокими термоустойчивыми характеристиками. После этого происходит нагревание материала, который приобретает дополнительную эластичность, но при этом не плавиться. Под воздействием высокой температуры теплополимер способен растягиваться, изменять форму и сжиматься, в зависимости от необходимого размера.

После нагревания материал имеет форменную память, которая в процессе повторного нагрева легко восстанавливается.

Для изготовления термоусаживаемой трубки используют:

  • полиэтилен,
  • полимеры полиолефинового состава,
  • поливинилиден,
  • полиэтилентерефталат,
  • полиэстер,
  • поливинилхлорид,
  • фторкаучук.

Основные свойства и требования к термоусаживаемым трубкам:

  • устойчивость перед высокими температурами,
  • устойчивость перед кислотными и щелочными растворами,
  • эластичность,
  • легкость деформации,
  • отсутствие воспламеняемости,
  • легкость удлинения трубки при наличии разрыва в 300 %,
  • величина прочности в процессе растяжения не менее 15 МПа,
  • величина рабочего напряжения до 100 Вт.

Большинство термоустойчивых трубок способны работать в температурном режиме от 55 до 120 °C. Некоторые изделия способны выдерживать температуру до +270 °C.

Принцип работы и сфера использования термоусаживаемой трубки

Термоусаживаемая трубка используется в качестве полного изолятора предмета, который находиться под защитой. Свойства термоусаживаемой трубки позволяют сжиматься и изменять форму во время нагревания. Таким образом, трубка, которая находиться на предмете, под воздействием высокой температуры полностью повторяет форму этого предмета и обеспечивает изоляцию.

Сфера использования термоусаживаемой труби более расширена, чем у изоленты, которая выполняет практически те же функции.

Термоизоляцонную трубку чаще всего используют, чтобы электроизолировать провода, клеммы или контакты.

Области использования термоусаживаемой трубки:

  • кабельное производство,
  • электричество, в качестве электроизолятора,
  • герметизация электрического оборудования,
  • ремонт, установка кабельных муфт соединительного типа,
  • изоляция и маркировка электропроводки,
  • для распознавания проводов используют термоусаживаемую трубку различных цветов,
  • в качестве изоляционного материала в процессе производства электрического оборудования,
  • телекоммуникационная и электросберегательная отрасль во время установки и прокладки кабеля,
  • в качестве дополнительных элементов в атомной энергетике,
  • механизмы, которые работают в авиационной, судостроительной, автомобильной и железнодорожной отрасли, защищает от воздействия высоких температур, кислот, щелочей и воды.

Также, термоусаживаемая трубка используется для восстановления повреждений в электропроводке, защищает электрические провода от коррозии.



Преимущества использования термосаживаемой трубки

  • отличная защита электроприборов от механических и температурных воздействий,
  • разнообразие цветов поможет подобрать термоусаживаемую трубку в соотношении с цветом устройства,
  • легкость и простота установки,
  • возможность сращивания нескольких элементов,
  • обеспечение качественной заглушки и заполнения неровностей,
  • невысокая стоимость,
  • отсутствие вредных компонентов в составе трубок.

Разновидности термоусаживаемых трубок

В зависимости от принципа работы и устройства термоусаживаемые трубки выделяют:

1. Клеевую трубку термоусаживаемую, которые отличаются высокой популярностью. Такие трубки оснащены внутренним клеевым слоем, который во время нагревания способствует герметизации стыков. Благодаря этому трубка крепится к предмету более крепко и обеспечивает высокий уровень защиты от воздействия влаги. Значение коэффициента усадки таких трубок превышает 300 %. Трубка термоусаживаемая с клеевым слоем используется для изоляции предметов, в которых размер значительно отличается от диаметра трубки.

2. Трубка термоусаживаемая толстостенная - изготавливается из полиолефинов. Имеют более широкое распространение, чем клеевые из доступной стоимости и легкости использования. Такие трубки отличаются разнообразием цветов. Толстостенные термоусаживаемые трубки разделяют на:

  • трубки с наличием подавления горения,
  • трубки с отсутствием подавления горения.

Первый вариант, способствует самостоятельному затуханию, в случае отсутствия открытого огня, благодаря использованию негорючих веществ, во время изготовления трубок. Такие трубки используют в качестве изолятора на взрывоопасных производствах, на производстве электрической техники или в некоторых военных разработках.

3. Специальные термоусаживаемые трубки - используются для выполнения дополнительных изоляционных функций на специализированных предприятиях.

Среди специальных термоусаживаемых трубок выделяют:

  • трубки флуоресцентного типа - применяют в помещениях с низкой освещенностью, после получения света в дневное время суток, такие трубки излучают свет ночью;
  • трубки с высоковольтными характеристиками используют для электросетей с высоким напряжением;
  • трубки тефлонового типа имеют агрессивную или высокотемпературную среду использования;
  • рифленные трубки - применяют для того, чтобы покрыть рукоятки инструментов или электроприборов.

Рекомендации по монтажу термоусаживаемой трубки

Чтобы профессионально установить термоусаживаемую трубку необходимо использование специального инструмента, например, промышленного фена или теплового пистолета. Такой инструмент должен обладать свойством регуляции температурного режима и различными насадками. В качестве альтернативы, в домашних условиях применяют обычную зажигалку, газовую горелку, спички, обычный фен или кипяченую воду.

Перед установкой трубки поверхность предмета должна быть обезжиренной и при необходимости зачищена. Для выбора типа трубки, который подойдет для изоляции следует учесть такие критерии:

  • легкость установки,
  • удобство эксплуатации,
  • условия использования,
  • требования к материалу.

Рассматривая технические характеристики трубки обратите внимание на такие параметры как:

  • диаметр трубки после усадки,
  • температурный режим работы,
  • влагоустойчивость,
  • рабочее растяжение,
  • прочность в процессе растяжения.

При выборе толстостенной трубки перед установкой следует произвести подогрев трубки, затем одеть на предмет, и после разогреть до необходимой температуры усадки.

Во время резки трубки следите за отсутствием зазубрин и неаккуратных разрезов на конечной части трубки.

В процессе усадки трубки не следует превышать рекомендуемую температуру, указанную производителем. Это приведет к скручиванию трубки или к образованию волнообразных конструкций.

Производите усаживание трубки от средней части к краям, особенно во время установки клеевой термоусаживаемой трубки.

Критерии правильной усадки:

  • отсутствие зазубрин и волн,
  • гладкая поверхность,
  • отсутствие выпуклостей.

Фото термоусаживаемой трубки:

Стоимость термоусаживаемой трубки

Термоусаживаемую трубку купить возможно в специализированном электрическом магазине или на рынке. Трубка термоусаживаемая цена зависит от количества и качества материала из которого изготовлена трубка. Чем выше температурный режим работы трубки, тем выше стоимость. Средняя цена за 1 м термоусаживаемой трубки составляет 5 $.

Обзор производителей термоусаживаемых трубок

1. TE CONNECTIVITY - компания, которая занимается изготовлением термоусаживаемых трубок. Рассмотрим две серии производства трубок:

ATUM - термоусаживаемые трубки с клеевой основой, которые отличаются высоким уровнем усадки и обладают средней толщиной стенок. Используется в качестве герметизатора таких материалов как:

  • пластмасса,
  • резиновые изделия,
  • сталь,
  • медь.

Versafit - гибкие термоусаживаемые трубки, которые характеризуются высоким уровнем огнестойчивости и невысокой температурой усадки. Данная серия представляет трубки, обеспечивающие отличную защиту от натяжения и устойчивость перед механическими воздействиями.

2. Rauchman CFM - термоусаживаемая трубка на клеевой основе. Используется для герметизации предметов и защиты оборудования от появления коррозии. Компания выпускает два вида трубок: с подавлением и без подавления горения.

Особенности:

  • цвет: черный,
  • температура работы от -55 до +90 градусов,
  • материал изготовления - полиолефин,
  • функция - защита оборудования от механических повреждения и воздействия влаги.

3. ЗМ BBI - российская компания по производству термоусаживаемых трубок.

Особенности:

  • устойчивость перед воздействием высоких температур,
  • хорошая эластичность,
  • разнообразие цветов и размеров трубок,
  • присутствие плотного прилегания к предмету.
  • легкость усадки,
  • устойчивость перед химическими и механическими воздействиями.

Сфера использования:

  • защита шин круглой, прямоугольной и квадратной формы,
  • защита болтовых соединений,
  • защита бронированного распределительного устройства,
  • использование для изоляции элктроподстанций.

4. ТУТ - термоусаживаемая трубка, которая обеспечивает надежную защиту от влаги, коррозии и механического воздействия.

Особенности:

  • устойчивость перед механическими воздействиями внешней среды,
  • устойчивость перед ультрафиолетовым излучением,
  • антитоксичность,
  • отсутствие поддержания горения,
  • простота и легкость монтажа,
  • температура для усадки от 90 до 125 °C,
  • разнообразие цветов и возможность индивидуального подбора цвета.​​

виды и характеристика изделий, сфера применения, инструкция по использованию кембриков

Термоусадочная трубка для проводовЭлектрическая проводка должна быть безопасной для человека. Это основное требование, которое предъявляется при проведении электромонтажных работ. Особенно это нужно учитывать там, где осуществляется коммутация проводников, ведь именно в этих местах может нарушаться контакт проводов и происходить перегрев, поэтому нужна прочная изоляция. Один из возможных способов — применение термоусадочной трубки, которая имеет множество преимуществ.

Назначение изделий

Основное предназначение термоусадки состоит в изоляции токопроводящих жил. Ввиду электроизоляционных свойств и простоте монтажа изделия, им все чаще заменяют обычную изоленту.

Сегодня подобную продукцию, используемую для защиты коммутации проводников, можно без труда найти на полках магазинов электротоваров. Востребованность термокембриков в качестве материала для изоляции состоит в способности уменьшать свои размеры под действием тепла. Нужная температура усадки составляет не более 120 °C. Однако для того, чтобы правильно выполнить работу, необходимо знать, как пользоваться термоусадочной трубкой. Под действием высоких температур изделие плотно и надежно фиксируется на проводнике, обеспечивая изоляцию и механическую защиту.

Как провести монтаж термоусадочной трубки для проводовСегодня производители предоставляют широкий ассортимент цветовой гаммы и размеров термоусадочных трубок. Благодаря этому они применяются не только для изоляции, но и для безошибочного определения в будущем назначения изолированного проводника.

Так, многие электрики при обработке проводников постоянного тока используют красные трубки для плюса, а черные — для минуса. Пятижильный электрокабель маркируют следующим образом:

  • черный, коричневый, а также белый цвет — фазные жилы;
  • синий — 0;
  • желтый или зеленый — заземление.

Использование термоусаживающейся трубки для отметки жил очень удобно, ведь ее не нужно размещать по всей длине проводника. Требуется только небольшой кусочек изделия натянуть поверх изоляционного слоя на конец провода. Этот материал очень надежен, устойчив к внешнему воздействию и температурным перепадам. Эксплуатационный срок термотрубки составляет не менее 20 лет. Это долговечные, бюджетные и простые в применении изделия.

Достоинства и недостатки

Термоусаживаемая трубочка, по сравнению с другими типами изоляции, имеет множество преимуществ. К ним относятся:

  • Виды термоусадочной трубкиБлагодаря плотному прилеганию изделие не будет смещаться под действием механических факторов.
  • Монтаж проводится быстро и просто, однако нужно знать правила использования.
  • После усадки изоляционный материал приобретает дополнительную прочность, что делает проводник более жестким и устойчивым к повреждениям.
  • Эксплуатационный период гораздо выше, чем у обычной изоляционной ленты.
  • Изделия имеют широкий спектр применения.

Несмотря на ряд очевидных достоинств, термоусадочная трубка для проводов, как и любой другой материал, имеет некоторые минусы. Среди них:

  • Термотрубка является одноразовым изделием, использовать ее повторно не представляется возможным. Это обусловлено тем, что под действием температур она повторяет диаметр проводника, поэтому при необходимости снятия ее придется разрезать.
  • Стоимость, по сравнению с классической изоляционной лентой, выше, но не настолько, чтобы этот аспект стал решающим при выборе защитного материала.

Область применения

Несмотря на то что основное назначение трубки состоит в изоляции контактов, ее используют и в других областях. Некоторые из них:

  • Разновидности термоусадочных трубокТермоусадочные трубки большого диаметра устанавливают на комель опоры ЛЭП из металла или дерева для защиты деталей, находящихся под землей, от гниения и коррозии.
  • Улучшение эргономичности ручек спортивного инвентаря или инструмента. Это реализуется благодаря применению трубок с ребристой или рифленой поверхностью.
  • Защита проводников от воздействия высоких температур. Существуют изделия, имеющие рабочий температурный диапазон от -65 до +260°С. Специальный материал делает кабель устойчивым даже в случае нахождения рядом источника огня. Такие изделия именуются тефлоновыми или фторопластовыми.
  • Изоляция водопроводных труб от агрессивного воздействия.
  • Продольная герметизация пучков кабеля. Несмотря на наличие внешней изоляции, нередко используется специальная лента, полностью заполняющая и изолирующая межжильное пространство.
  • Превращение простых инструментов в диэлектрические (отвертки и т. д. ).

Разновидности термоусадки

В первую очередь все изделия классифицируются по веществам, которые используются для их изготовления. Термоусадочные трубки делают из таких материалов:

  • Для чего нужны термоусадочные трубкиЭластомеры, основой для изготовления которых является синтетический каучук. Главная характеристика таких изделий — способность выдерживать температурные колебания до 175 °C. Такие трубки устойчивы к агрессивному действию ГСМ. Имеют низкий спрос из-за высокой стоимости.
  • Полиэстер. Трубки из этого материала сегодня более популярны, чем изделия из ПВХ. Это обусловлено высокой прочностью и устойчивостью, поэтому на сегодняшний день такая термоусадка наиболее востребована в электротехнике.
  • Силикон. Эти конструкции гибкие и нетоксичные, имеют высокую химическую инертность. Основным минусом считается неустойчивость к органическим растворителям, поэтому силиконовые кембрики не используются в сфере горюче-смазочных материалов.
  • Полиолефины. Основой для изготовления подобных изделий является полиэтилен, который «сшивают» радиационным или химическим методом. В материал добавляют различные пластификаторы и красители, а также специальные вещества, которые подавляют горение. Подобная технология используется при производстве изделий, которые можно применять при температуре от -50 до +125°С. С помощью специальных добавок можно увеличить порог до +150 градусов. Материал устойчив к воздействию бензола, а также сильных окислителей, однако подвержен влиянию ГСМ.
  • ПВХ. Для производства таких термотрубок используют поливинилхлорид, который имеет высокие изоляционные свойства. Недостатком является небольшой диапазон температур — от -20 до +80. Кроме того, при возгорании подобных изделий выделяются токсические вещества.
  • Фторполимеры. В результате производства получаются термотрубки с высокими физическими и химическими характеристиками. Низкий спрос потребителей обусловлен сложной производственной технологией и высокой ценой на изделия.

Дополнительная классификация

Термо кембрики можно классифицировать не только по вышеперечисленным признакам, но и по способу монтажа. Подобные процедуры осуществляются с применением клеевого слоя, а также без него. В первом варианте клеевой состав наносится на внутреннюю поверхность трубки, что помогает обеспечить герметизацию, а также защиту от воздействия влаги. Изделия уменьшаются в размере приблизительно в три раза после усадки.

Кроме того, одним из основных факторов является толщина стенок термоусадки. По этому признаку все трубки можно разделить на несколько видов:

  • толстостенные;
  • среднестенные;
  • тонкостенные.

Производители также выпускают специальную продукцию для особых случаев. Она имеет определенные специфические характеристики. Например, изготавливают термоусадку большого размера со специальными флуоресцентными добавками, рифленой поверхностью и высокой электроплотностью.

Свойства изоляционной трубки

Как выбрать термоусадочные трубкиРабочие характеристики термоусадки проявляются благодаря использованию при производстве специальных термополимеров. Последние под воздействием высоких температур могут как сжиматься, так и расширяться. Следовательно, трубку достаточно одеть на проводник, а затем прогреть обычной зажигалкой или же строительным феном. В результате проведения таких манипуляций размеры изделия уменьшаются, плотно обтягивая предмет, повторяя его форму. Основное условие — не допустить перегрева, иначе в трубке образуются пузырьки и она потеряет свои свойства.

В процессе изготовления на полимер воздействует радиация, которая способствует выделению водорода и соединению молекул вещества. В результате получается прочный «сшитый» материал, имеющий высокую термоустойчивость. Под действием температур он становится эластичным, однако не расплавляется, а только меняет форму.

Термоусадочная трубка для изоляции проводов

Какой бы хороший ни был материал, очень важно правильно подобрать его для конкретной ситуации. В силу этого основное свойство термоусадки заключается в ее способности менять диаметр и толщину. Большим преимуществом является широкий диапазон температур, а также цветовой палитры изделий. Последнее качество дает возможность использовать термотрубки для маркировки проводников и кабеля. Чтобы контролировать качество коммутации электротехники, зачастую применяют прозрачную трубку.

Основные характеристики

Как провести изоляцию проводовДля термоусадочных трубок основное техническое свойство — коэффициент усадки, который варьируется в пределах 200−600%. В силу этого каждая трубочка имеет определенные размеры до начала работ и по завершении термической обработки. Производители обозначают этот коэффициент, как пропорцию, например, 2:1, 3:1 и пр., тем самым указывая на способность изделий к сжатию в 2, 3 и более раз.

Термоусадка, обработанная клеевым составом, обеспечивает герметичность соединения, гидроизоляцию, а также антикоррозийную защиту. Под высокотемпературным воздействием клей плавится, а после остывания улучшает прочность и устойчивость изделий к механическим воздействиям.

Очень удобен высокий усадочный коэффициент при проведении работ в сложных условиях, Например, если проводники имеют множество поворотов и изгибов. В подобных ситуациях кембрики с большой усадкой гораздо легче надеть. Важный фактор — размеры термоусадочной трубки до и после нагрева. Эту информацию производитель обозначает при маркировке в виде значка дроби.

Каких размеров термоусадочные трубки

Выбрать подходящий материал не так сложно, как может показаться на первый взгляд. Вполне достаточно, чтобы термокембрик можно было свободно надеть на место коммутации, без каких-либо повреждений. Идеальный вариант, если изделие будет больше проводника на 10%. Затем в процессе усадки трубочка уменьшится на 10−15%, обеспечивая плотное прилегание.

Инструкция по использованию

Монтаж изоляционных трубок на проводаМонтаж кембриков не представляет собой сложную процедуру, особенно в домашних условиях, где не нужно использовать специальный инструмент. Для нагрева вполне допустимо применять газовую горелку или обычную зажигалку. Однако для равномерной усадки рекомендуется работать строительным феном. Надеть трубку легко, поэтому провести изоляционные работы вполне может даже начинающий мастер.

Первым делом нужно отрезать необходимый кусок изделия, при выборе длины необходимо учитывать коэффициент усадки. Срез нужно сделать ровно, на поверхности кембрика не должно быть каких-то царапин и повреждений, чтобы в процессе нагрева не было разрывов.

После того как изделие будет одето на предполагаемое место коммутации проводников, можно приступать к его фиксации. В процессе нагрева нужно двигаться от середины к краям, если внутри трубки находится клеевой состав. Нельзя нагревать изделия от края до края — это обусловлено тем, что в месте соединения могут образоваться пузырьки воздуха. Обрабатываемый участок необходимо прогревать равномерно, избегая перегрева. На этом изолирование можно считать завершенными.

Подобные работы не являются слишком трудными, при желании вполне можно обойтись без помощи специалистов. Однако если человек выполняет подобные манипуляции впервые, рекомендуется заранее поэкспериментировать на ненужном куске проводника, а уже затем приступать к обработке ответственных соединений.

Термоусадочные трубки — виды и размеры

Из данной статьи Вы узнаете, каких размеров бывают термоусаживаемые трубки, из каких материалов они изготавливаются. О видах ТУТ общего и специального применения.

Линейно геометрические размеры термоусаживаемых трубок

Диаметры:

Что касается размеров трубок, то самыми важными являются параметры внутреннего диаметра изделия в двух его состояниях:

Данные значения указываются в миллиметрах (иногда в дюймах).
Характеристика трубки - “Ø 3,0/1,5” означает, что внутренний диаметр трубки до усадки будет не менее 3.0 мм, а диаметр после полной усадки должен быть не более 1.5 мм. Стоит отметить, что ограничения “не менее” и “не более” являются принципиальными и обязательными, особенно для трубок малых диаметров сечения. Эти ограничения позволят исключить ситуации, когда трубка не будет налезать на изолируемое изделие или будет неплотно облегать провод после усадки.

Чтобы осуществить подбор трубки оптимального диаметра стоит учесть, что значение внутреннего диаметра трубки до усадки, должен быть больше изделия, на которое будет усаживаться трубка на 15-20%. Вутренний диаметр трубки после усадки, наоборот должен быть меньше изделия на 10-20%.

diametr tut

В нашей компании всегда в наличии широкий типоразмерный ряд термоусадочных трубок строго соответствующих параметрам, приведённым на нашем сайте. Для примера представляем Вам типоразмеры термоусаживаемых трубок «ТУТ нг ГОСТ (LS/HF)».

Ознакомиться со всем ассортиментом и купить трубку, Вы можете в нашем каталоге термоусаживаенмых трубок

Стандартный размерный ряд (Коэффициент усадки 2:1)
Размерный рядВнутренний диаметр, ммМинимальная толщина стенки после усадки, ммСтандартная упаковка
До усадки, minПосле усадки, maxБухта, м
Ø 1.0 / 0.5 1.5 ± 0.2 0.65 0.28 200
Ø 1.5 / 0.75 1.9 ± 0.2 0.75 0.32 200
Ø 2.0 / 1.0 2.5 ± 0.2 1.0 0.35 200
Ø 2.5 / 1.25 3.0 ± 0.2 1.25 0.38 200
Ø 3.0 / 1.5 3.5 ± 0.2 1.5 0.40 200
Ø 3.5 / 1.75 4.0 ± 0.2 1.75 0.42 200
Ø 4.0 / 2.0 4.5 ± 0.2 2.0 0.45 200
Ø 4.5 / 2.25 5.0 ± 0.2 2.25 0.50 200
Ø 5.0 / 2.5 5.5 ± 0.2 2.5 0.55 100
Ø 6.0 / 3.0 6.5 ± 0.2 3.0 0.55 100
Ø 7.0 / 3.5 7.5 ± 0.3 3.5 0.55 100
Ø 8.0 / 4.0 8.5 ± 0.3 4.0 0.60 100
Ø 10 / 5 10.5 ± 0.3 5.0 0.60 100
Ø 12 / 6 12.5 ± 0.3 6.0 0.60 100
Ø 13 / 6.5 13.5 ± 0.3 6.5 0.60 100
Ø 15 / 7.5 15.5 ± 0.3 7.5 0.70 100
Ø 16 / 8 16.5 ± 0.4 8.0 0.70 100
Ø 18 / 9 18.5 ± 0.4 9.0 0.70 100
Ø 20 / 10 21.0 ± 0.5 10.0 0.80 100
Ø 22 / 11 23.0 ± 0.5 11.0 0.80 100
Ø 25 / 12.5 26.0 ± 0,5 12.5 0.90 50
Ø 28 / 14 29.0 ± 0,5 14.0 0.90 50
Ø 30 / 15 31.5 ± 1.0 15.0 0.95 50
Ø 35 / 17.5 36.5 ± 1.0 17.5 1.00 50
Ø 40 / 20 41.5 ± 1.0 20.0 1.00 50
Ø 50 / 25 51.0 ± 1.0 25.0 1.00 25
Ø 60 / 30 > 60 30.0 1.30 25
Ø 70 / 35 > 70 35.0 1.30 25
Ø 75 / 37.5 > 75 37.5 1.30 25
Ø 80 / 40 > 80 40.0 1.46 25
Ø 90 / 45 > 90 45.0 1.46 25
Ø 100 / 50 > 100 50.0 1.46 25
Ø 120 / 60 > 120 60.0 1.56 25
Ø 150 / 75 > 150 75.0 1.56 25
Ø 180 / 90 > 180 90.0 1.56 25
Ø 250 / 125 > 250 125.0 1.56 25

Таблица размеров термоусаживаемых трубок ТУТнг ГОСТ (LS/HF)

Толщина стенки

Следующий параметр, который стоит отметить - это толщина стенки. Этот параметр, так же как и диаметр указывают в миллиметрах для двух состояний изделия: «До» и «После» полной усадки.
На практике данная величина указывается (т.е. термоусаживаемая трубка изготавливается) с погрешностью от 0.05 до 0.5 мм, в зависимости от типа и типоразмера термоусаживаемой трубки.

Продольная усадка

Данная величина указывается в процентах, и означает насколько трубка уменьшается по длине после полной усадки. Для измерения этой величины берется отрезок трубки длиной 100 мм и производится его полная усадка.
Качественная трубка не должна превышать порог 7-10%, т.е. длина отрезка трубки после полной усадки должна быть не менее 90 мм.

Виды и характеристики термоусадочных трубок

Термоусаживающиеся трубки классифицируют по следующим характеристикам:

  • Материалы и технология изготовления

  • Толщина стенки

  • Устойчивость к среде эксплуатации

В зависимости от используемых в изготовлении материалов изделия бывают:

Полиолефиновые трубки

Изготавливаются методом химической или радиационной модификации — “сшивки”, полиэтилена, с добавлением различных пластификаторов, красителей, антипиренов снижающих "горючесть" трубки. Данное изделие функционирует в диапазоне температур от -50°С до 125°С.

polilifenovie tut

Трубки из эластомеров

Такие трубки обладают хорошей гибкостью, стойкостью к высоким температурам до 170°С и к длительным контактам с ГСМ. Имеют относительно высокую стоимость из-за высокой стоимости сырья и сложной технологии производства.

Трубки из поливинилхлорида (PVC)

Помимо того, что ПВХ отличный изолятор, он влагостоек, отлично устойчив к воздействию кислот, солей, ГСМ и щелочей. Из данного материала изготавливают тонкостенные трубки для изоляции низковольтных проводов, трубок для маркировки и в декоративных целях.

Фторполимерные термоусаживающиеся трубки

Наряду с трубками из эластомеров имеют высокую стоимость ввиду сложной технологии производства и обработки. Изготавливаются из полимеров с содержанием фтора (F). К таким полимерам относятся: политетрафторэтилен, поливинилиденфторид, фторэтиленпропилен, и т.д.

Трубки из фторполимеров устойчивы к ГСМ, органическим и неорганическим кислотам, спиртам, механическим нагрузкам. Сохраняют эксплуатационные свойства в диапазоне температур от -60°С до +270°С. Такие трубки применяют в аэрокосмической, автомобильной и военной промышленности для изоляции электрических соединений.

ftoroplast tut

Трубки из Силикона

Преимущества трубок из силиконовых резин: гибкость, электрическая прочность, химическая инертность, не токсичность, диапазон рабочих температур. Устойчивость к большинству кислот и щелочей. Но трубки из силикона плохо справляется с воздействием ГСМ и высших спиртов.

silicon tut

Виды ТУТ по толщине стенки

По этому параметру выделяют:

  1. Тонкостенные - минимальная толщина стенки после усадки от 0.28 мм до 1.70 мм.
  2. Среднестенные - толщина стенки от 1.70 мм до 3.80 мм.
  3. Толстостенные - трубки имеют толщину стенки от 3.80 мм и выше.

Эта классификация очень условна, для разных производств и приборов. Лучше уточнить реальное значение толщины стенки заинтересовавшей Вас термоусаживаемой трубки позвонив по телефону +7 (495) 925-51-27.

По устойчивости к эксплуатационной среде, трубки бывают:
  • Маслостойкие — изготовленных из композиции сшитых полиолефинов. Примером, маслостойких ТУТ может служить Термоусадочная трубка Raychman® WRSGY.
  • Химически инертные — трубки изготовленные из фторполимеров: политетрафторэтилена или поливинилиденфторида.
  • Высоковольтные — трубки обладающие высокой электрической прочностью, эксплуатируемые, как правило, в диапазоне от 5 до 35 кВ. Подробная информация о данных изделиях доступна по ссылке.
  • Термостойкие — к данной характеристике можно отнести фторполимерные термоусаживаемые трубки, которые производят из политетрафторэтилена он же фторопласт-4.

В случае использования трубки для маркировки кабеля или декоративных целях важной характеристикой является цвет изделия. Самыми распространёнными цветами для трубки являются:

  • чёрный
  • синий
  • красный
  • желтый
  • зеленый
  • белый
  • желто-зеленый

Также популярны в применении прозрачные и полупрозрачные трубки различных расцветок.

termousazhivayuschayasya trubka cvetnaja

В ассортименте нашей компании, помимо стандартных цветов, есть трубки имитирующие цвет "текстуры дерева".

В заключении хотим посоветовать подходить к выбору термоусадочных материалов, руководствуясь рекомендациями экспертов и производителей данной продукции. А если возникнут вопросы, наши менеджеры и инженеры ООО “Группа МЕТТАТРОН” готовы ответить на ваши вопросы и предоставить исчерпывающую консультацию.

Статьи по теме:

  1. Как материал влияет на характеристики трубок и условия эксплуатации
  2. Технология производства термоусадочных трубок
  3. 10 необычных применений для термоусадочной трубки
  4. Термоусаживаемые манжеты для оперативного ремонта кабеля.

области применения, основные виды трубок, технические характеристики, особенности монтажа

При прокладывании проводки или соединении проводов очень важно соблюдать безопасность, чтобы избежать поражения электрическим током. До недавнего времени в качестве единственного способа защиты применялась простая изолента. Но прогресс не стоит на месте, появляются новые материалы. Одной из таких новинок является термоусадочная трубка, купить которую можно в магазине электрики.  Сегодняшний наш материал расскажет, где может пригодиться термоусадка для проводов и какие разновидности бывают.

Термоусадка для проводовФОТО: sterlitamak.elkomp.ru
Термоусадочная трубка – удобный и надёжный продукт для изоляции

Содержание статьи

Что такое термоусадка

Физический смысл данного метода состоит в изоляции проводов термоусадкой. Сама по себе термоусаживаемая трубка представляет собой изделие, выполненное из поливинилхлорида (ПВХ), который, как известно, обладает изолирующими свойствами. Чаще всего при изготовлении этой детали применяется пластик, обладающий высокой степенью пластичности, что позволяет получить большую свободу при прокладывании проводов.

ФОТО: izion.pro Термоусадка заменяет использования простой изоленты при изоляции соединенийФОТО: izion.pro
Термоусадка заменяет использования простой изоленты при изоляции соединений

Принцип работы с данным материалом заложен в его названии. При нагревании фторопластовая термоусадочная трубка становится практически жидкой. Она очень хорошо тянется и способна принимать форму объекта, на который помещена. После остывания происходит затвердевание и полная изоляция места соединения.

Особенностью использования термоусадки является простота монтажа. Для создания необходимого температурного режима используется строительный фен или горелка. Применение открытого пламени допускается при отсутствии запретов со стороны правил техники безопасности при выполнении определённого вида работ.

ФОТО: i6.photo.2gis.com В магазин продукт поставляется в бобинах, на которых может быть несколько метров ТУТФОТО: i6.photo.2gis.com
В магазин продукт поставляется в бобинах, на которых может быть несколько метров ТУТ

Область применения термоусаживаемой трубки (ТУТ)

Свойства данного материала, в числе которых высокая эластичность, возможность вытягивания в нагретом состоянии, устойчивость к воздействию внешних негативных факторов, в том числе и химических, повышенная прочность при натяжении, определили основные области его применения:

  • изоляция токоведущих проводов и иных частей работающего оборудования, находящихся под напряжением, во избежание получения электротравмы;
  • создание надёжной защиты в местах соединения кабельных линий или проводников;
  • установка соединительных наконечников и муфт на токоведущем кабеле;
  • маркировка проводов;
  • формирование продольной герметизации пучков кабелей, что достигается применением специальной термоусадочной ленты, способной заполнять пространство между жилами;
  • предотвращение повреждение провода от температуры. Некоторые термоусадочные трубки большого диаметра обладают повышенным коэффициентом термозащиты, что обеспечивает сохранение свойств при температурных режимах от -65ºС до +260ºС;
  • улучшение эргономики различных рукояток, например, строительного или спортивного инвентаря благодаря шероховатой поверхности трубки.
ФОТО: i.postimg.cc Одной из областей применения данного типа изоляции является обмотка ручек спортивного инвентаряФОТО: i.postimg.cc
Одной из областей применения данного типа изоляции является обмотка ручек спортивного инвентаря

Термоусадочная трубка для проводов – преимущества и недостатки

Прежде чем купить термоусадку для проводов, следует определиться, какими положительными и отрицательными качествами обладает данный тип материала. К числу положительных моментов относятся следующие свойства изделий:

  • плотное прилегание после остывания, что обеспечивает отсутствие смещения под воздействием механических факторов;
  • простота монтажа;
  • скорость проведения работ по насаживанию трубки;
  • повышение прочности после усадки;
  • увеличенный срок эксплуатации, в сравнении с обычной изолентой;
  • широта областей применения.
ФОТО: bpgroup.lv Нагрев можно проводить даже открытым пламенем при соблюдении требований безопасностиФОТО: bpgroup.lv
Нагрев можно проводить даже открытым пламенем при соблюдении требований безопасности

Но, несмотря на множество положительных качеств, термоусадка имеет некоторые недостатки, среди которых выделяют:

  • более высокая цена, по сравнению с обычной изолентой;
  • одноразовость изделия, поскольку после нагревания трубка принимает форму объекта, на который монтируется, что не позволяет использовать её повторно.
ФОТО: electrikmaster.ru Удалить изоляцию можно только разрезав её, что не позволяет повторно использовать изделиеФОТО: electrikmaster.ru
Удалить изоляцию можно только разрезав её, что не позволяет повторно использовать изделие

Виды термоусаживаемой трубки (по ГОСТ)

Существует несколько разновидностей классификации изоляции. Выделяют варианты по материалу изготовления, способу монтажа и толщине стенок.

Материал

На рынке представлены трубки, классифицирующиеся по типу пластика, который используется при их изготовлении. Наибольшее распространение имеют следующие разновидности:

  • ПВХ или поливинилхлорид;
  • полиэстер;
  • фторкаучук;
  • полиэтилен;
  • поливинилиден;
  • полиэтилентерефталат;
  • материалы, содержащие в составе полиолефин.
ФОТО: i1.photo.2gis.com ПВХ – простой и дешёвый материал, имеющий существенные недостаткиФОТО: i1.photo.2gis.com
ПВХ – простой и дешёвый материал, имеющий существенные недостатки
Трубки из ПВХ

В их основе содержится термопластичный поливинилхлорид. Этот материал отличается своими высокими изоляционные свойствами. При этом, его существенным недостатком является малый диапазон рабочих температур, которые могут варьироваться от -20ºС до +80ºС.

К сведению! Ещё одним большим минусом является выделение едких и токсичных соединений при возгорании, что сказывается на востребованности именно этого типа.

ФОТО: plastirub.be Полиэстер превосходит ПВХ по всем параметрамФОТО: plastirub.be
Полиэстер превосходит ПВХ по всем параметрам
Усадка из полиэстера

Материал, ставший развитием обычного поливинилхлорида. По сравнению с последним обладает более высокой физической прочностью и устойчивостью к химическому воздействию. Часто применяется при производстве тонкостенных и толстостенных термоусаживаемых трубок.

ФОТО: sc01.alicdn.com Фотополимер имеет высокую себестоимость производстваФОТО: sc01.alicdn.com
Фотополимер имеет высокую себестоимость производства
Фотополимеры

Ещё одна группа материалов, обладающих очень высокими эксплуатационными характеристиками, что делает их использование незаменимым при создании надёжной защиты от физического и химического воздействия. Недостатком считается высокая стоимость из-за сложности производства.

ФОТО: home.premiumfull.ru Полиолефиновые усадки – наиболее современный и качественный вариант изоляцииФОТО: home.premiumfull.ru
Полиолефиновые усадки – наиболее современный и качественный вариант изоляции
Полиолефиновые трубки

Материал, который получают путём химической обработки полиэтилена с добавлением в готовое изделие красителей, пластификаторов и присадок, препятствующих горению. Отличается широким диапазоном рабочих температур (от -50ºС до +125ºС). Также имеет высокую устойчивость к воздействию сильных окислителей, но постепенно разрушается при длительном контакте.

К сведению! Использование дополнительных специальных присадок позволяет расширить диапазон температур вплоть до 150ºС, что позволяет расширить область использования.

ФОТО: build-experts.ru Вспененный или синтетический каучук выдерживает низкие температуры, но разрушается при попадании ГСМФОТО: build-experts.ru
Вспененный или синтетический каучук выдерживает низкие температуры, но разрушается при попадании ГСМ
Трубки из эластомеров

Основу данного материала составляет синтетический каучук. Этот вариант, в силу первоначальных качеств базового состава, обладает высокой устойчивостью к воздействию высоких температур, но при этом практически не выдерживает попадания ГСМ. Также существенным недостатком является высокая себестоимость производства, что определяет и низкий спрос.

ФОТО: a.d-cd.net Силикон химически инертен и относительно дёшев, но не выдерживает воздействия растворителейФОТО: a.d-cd.net
Силикон химически инертен и относительно дёшев, но не выдерживает воздействия растворителей
Силиконовые изделия

Трубки, сделанные на основе силикона, обладают гибкостью и практически нетоксичны. Ещё одним положительным качеством силиконовых изделий является химическая инертность и электрическая прочность. Минусом считается отсутствие устойчивости к воздействию растворителей на органической основе.

Тип монтажа

Следующей градацией представленных на рынке трубок является разделение по способу монтажа, зависящего от особенностей конкретного изделия. Различают два типа:

  • термоусаживаемые трубки с клеем. Нанесение клеевой основы на внутреннюю поверхность усадки обеспечивает более плотное прилегание и лучшую герметизацию;
  • трубки без клеевого состава. При использовании данной разновидности прочность и герметичность после усадки обеспечивается только за счёт плотности обхвата.
ФОТО: kross-kontakt.ru Наличие клеевого слоя повышает герметичность при монтажеФОТО: kross-kontakt.ru
Наличие клеевого слоя повышает герметичность при монтаже

К сведению! Дополнительно к клеевым термоусаживаемым трубкам и моделям без клеящего состава производители предлагают плавкую ленту, которая используется для внутренней герметизации кабеля и улучшения эксплуатационных характеристик.

Толщина стенок

Ещё одним показателем, который определяет деление приспособлений для изоляции на типы, является толщина стенок. По этому параметру все представленные на рынке модели можно разделить на три вида:

  • толстостенные термоусадочные трубки;
  • тонкостенные модели;
  • изделия, имеющие среднюю толщину.
ФОТО: barnspb.ru На этикетке указывается размерность до и после усадки, а также  толщина стенокФОТО: barnspb.ru
На этикетке указывается размерность до и после усадки, а также  толщина стенок

Характеристики термоусадочных трубок

Основной характеристикой, определяющей качество и область применения изделия, считается коэффициент усадки, варьирующийся от 200 до 600%, в зависимости от материала изготовления. Характерной особенностью данного типа изоляции является повышенное поперечное сжатие относительно продольного, то есть, при значительном изменении диаметра, практически не меняется длина.

ФОТО: snabline.com Каждый производитель выбирает, какие параметры, раскрывающие технические характеристики, указывать на сайте или в каталоге продукцииФОТО: snabline.com
Каждый производитель выбирает, какие параметры, раскрывающие технические характеристики, указывать на сайте или в каталоге продукции

Следующим важным показателем, который требуется учитывать при выборе, является устойчивость к воздействию той или иной агрессивной среды. По этому параметру можно выделить:

  • маслостойкие;
  • химически инертные;
  • бензостойкие;
  • выдерживающие высокое напряжение;
  • негорючие;
  • не подверженные воздействию ультрафиолета.

К числу характеристик можно отнести форму термоусадки с клеевым слоем. Она может быть круглой, овальной, плоской. Это никак не сказывается на эксплуатационных характеристиках и используется исключительно для удобства транспортировки.

ФОТО: tmark.ru В качестве дополнительного обозначения указываются свойства трубкиФОТО: tmark.ru
В качестве дополнительного обозначения указываются свойства трубки

Маркировка трубки термоусадочной (ТУТ) и размеры

При покупке важно обращать внимание на маркировку, которую указывает производитель. Основной характеристикой в данном случае является изменение диаметра. На этикетке будет указываться толщина изоляции до и после усадки. Эти показатели отображаются через черту дроби, например, 4,5/2,5 мм.

К сведению! Для изделий, которые произведены в Европе или США, размер указывается в дюймах.

Иногда встречается обозначение не конкретных значений, которые получаются до и после нагрева трубки, а начальный диаметр изделия и усадочный коэффициент. Это будет означать количество миллиметров, пропорционально которому от первичной величины изменится толщина.

ФОТО: go3.imgsmail.ru Клеевые трубки продаются в нарезанном виде, чтобы избежать изломовФОТО: go3.imgsmail.ru
Клеевые трубки продаются в нарезанном виде, чтобы избежать изломов

Также при выборе очень важно обращать внимание на размеры термоусадочных трубок для проводов. Ведущие производители представляют на своих сайтах полную линейку усадок с указанием не только диаметров до и после проведения работы, но также толщину стенки, коэффициент продольной усадки, оптимальный диапазон и метраж материала в стандартной бухте.

К сведению! Для клеевых термоусадочных трубок, также толстостенных изделий действует правило. Их нельзя сгибать во избежание появления изломов. Поэтому данный тип продаётся в виде нарезанных готовых кусков.

Дополнительно производитель может наносить на этикетку пометки, характеризующие свойства представленной изоляции, например, знак «нг» будет означать негорючая.

ФОТО: nexo.com.tr При незначительном диаметре для нагрева подойдёт простой фенФОТО: nexo.com.tr
При незначительном диаметре для нагрева подойдёт простой фен

Как пользоваться термоусадочной трубкой

Отличительной особенностью данного формата изоляции является простота монтажа. Перед началом работы рекомендуется выбрать трубку нужного диаметра и длины и приготовить инструмент для нагрева. Это может быть строительный фен, газовая горелка или иной нагревательный прибор. Сам процесс монтажа осуществляется следующим образом:

  • поверхность провода зачищается от грязи и мусора;
  • отрезается нужная длина трубки;
  • изоляция надевается на место установки;
  • усадка нагревается по всей длине.

К сведению! Если требуется установить длинное изделие большого размера, рекомендуется проводить нагрев от центра к краям с выполнением предварительной осадки по окружности.

ФОТО: nexo.com.tr Для внутренней герметизации проводов используется специальная лента, обладающая способностью к термоусадкеФОТО: nexo.com.tr
Для внутренней герметизации проводов используется специальная лента, обладающая способностью к термоусадке

Как сделать простую термоусадочную трубку своими руками

Принцип, лежащий в основе применения температуры для усадки материала, может использоваться не только для изоляции проводников, но также в решении иных бытовых проблем. В интернете можно найти видео, как проводить ремонт различных шлангов посредством пластиковых бутылок.

Материал, из которого они изготавливаются, обладает некоторой памятью, пытаясь вернуться в начальное положение при принудительном изменении его формы. Это можно использовать для проведения ремонтных работ. В представленном видео показывается, как отремонтировать трубку от пылесоса при помощи пластиковой бутылки.



Предыдущая

Бытовая техникаКак выбрать утюг для дома: превращаем обязанность в удовольствие

Следующая

ЗВЁЗДЫ ПОКАЗЫВАЮТГлавный секрет особняка Павла Прилучного

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Отправить ответ

avatar
  Подписаться
Уведомление о
