Инфракрасный теплый пол своими руками
Каждый дом должен быть теплым. Осуществить это можно разными способами: при помощи централизованного, печного и других видов отопления. Все чаще владельцы жилья выбирают в качестве отопительной системы инфракрасный пленочный теплый пол, практичный и очень эффективный вариант.
Принцип работы и преимущества такой системы
Сама по себе система греющих полов далеко не нова. Вплоть до недавнего времени широко использовалось две разновидности конструкции: водяной и электрический пол. В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая в трубах, уложенных под напольное покрытие. Во втором помещение обогревал электрический кабель, так же проложенный под полом.
Каждая из них недостаточно проста в монтаже и имеет существенные недостатки, чего не скажешь о новой системе инфракрасного греющего пола. Его главное отличие – в применении для обогрева инфракрасного излучения, что позволяет нагревать предметы в помещении, от которых тепло распространяется в воздух.
Инфракрасный греющий пол — лучшее решение для тепла в доме, но никакая система теплых полов не заменит полноценное отопление!

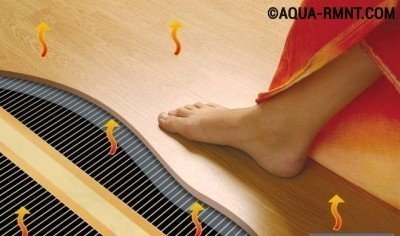

Основой для излучения служит особая карбоновая паста, запаянная внутрь пленки из полиэстера. Поэтому систему еще называют инфракрасный карбоновый теплый пол. Принцип работы конструкции достаточно прост: по медным проводникам к излучателям подается напряжение, которое их активирует. Серебряное напыление не позволяет стыкам токоведущих контактов подгорать. Подключают систему к электрической сети через терморегулятор. Инфракрасные греющие полы имеют множество достоинств:
- Низкое энергопотребление за счет очень высокой теплопроводности карбона. Траты на электроэнергию существенно ниже, чем при отапливании помещения другими способами.
- Возможность установки практически под любое известное финишное покрытие, даже под натяжной потолок. Могут монтироваться на вертикальных, наклоненных под любым углом и горизонтальных поверхностях.
- Простота установки. Не требуется обязательная укладка в клей для плитки или стяжку. При необходимости монтаж инфракрасного пленочного теплого пола можно без проблем осуществить самостоятельно.
- Высокая надежность, что обеспечивается параллельным соединением элементов. При повреждении участка греющей полосы остальные продолжают исправно функционировать.
- Возможность быстрого демонтажа и повторного монтажа, что особенно удобно при переезде или любой перепланировке помещения.
- Максимальная безопасность для человека.
Узнайте о преимуществах и недостатках монтажа тёплого пола под линолеум: https://aqua-rmnt.com/otoplenie/teplyj-pol/vodyanoj-infrakrasnyj-teplyj-pol-pod-linoleum.html.
Порядок работ по укладки и монтажу
Работы по установке достаточно просты. Они проводятся в несколько этапов.
Этап #1 — подготовка основания
Инфракрасный греющий пол достаточно требователен к состоянию поверхности, на которую его укладывают. Она должна быть абсолютно чистой и ровной. Допустимый перепад высоты составляет не более чем 3 мм. Профессионалы рекомендуют воспользоваться уровнем для проверки горизонтальности поверхности. Если есть необходимость, поверхность выравнивается, хорошо просушивается и тщательно очищается от пыли. Для этих целей лучше воспользоваться пылесосом. Только после этого начинается установка теплого инфракрасного пола.
Первым монтируется гидроизоляционный слой, необходимый для защиты системы от влаги. Следующей укладывается теплоизоляция. Некоторые «умельцы», считают, что это лишнее. Однако изоляционный слой позволяет избежать теплопотерь от излучения, уходящего вниз, и, тем самым, увеличить эффективность системы и снизить энергопотребление. Материалы для теплоизоляции существуют разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любую специальную изоляцию. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем на стыках.

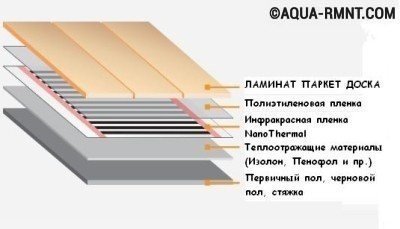

Схема укладки инфракрасного теплого пола под линолеум или ковролин
Этап #2 — составление схемы укладки
Непосредственно перед тем, как начать монтаж, определяют место расположения терморегулятора, оптимальным считается 15 см от уровня пола. Затем составляют схему укладки пленки. При этом обязательно учитывается, что система не монтируется под стационарной крупной мебелью и бытовыми приборами. Первый ряд укладывается на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что греющий пол будет единственной отопительной системой, он должен занимать не меньше 70% от площади помещения, если же это будет дополнительный обогрев, то 40%.
Этап #3 — укладка и подключение системы

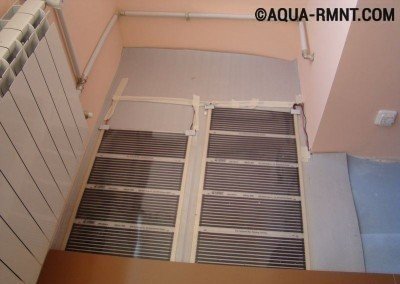

Полиэстеровая инфракрасная пленка раскладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости ее можно разрезать по намеченным линиям. Греющий пол укладывается медными сторонами контактов вниз в направлении стены, на которой находится терморегулятор. К краю медной полосы подсоединяются контактные зажимы, затем подключаются провода. Участки разрезов пленки и места соединения зажимов и проводов обязательно изолируются специальной битумной мастикой. Нужно учитывать, что большая длина полотнищ нагревательных элементов предполагает меньшее число контактов. Однако максимальная длина полосы не должна превышать восемь метров. Часть контактных зажимов располагают на токонесущей поверхности, а остальные – внутри пленки.
Сначала к нижней стороне пленки подключается термодатчик, который необходимо хорошо изолировать. После окончания укладки материала и соединения всех проводов и контактов производится установка терморегулятора. Лучше всего подключать его стационарно, хотя можно и установить как стандартный электроприбор при помощи розетки. Практика показывает, что основную часть проводов, соединяющую пленку с терморегулятором, лучше пропустить под плинтусом. Затем проводится подключение инфракрасного теплого пола к электросети.
В целях безопасности укладка инфракрасного теплого пола должна производиться на расстоянии не менее полсантиметра от одного до другого полотнища

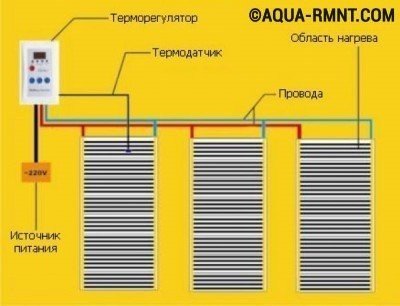

Греющие полосы инфракрасного теплого пола подключаются параллельно

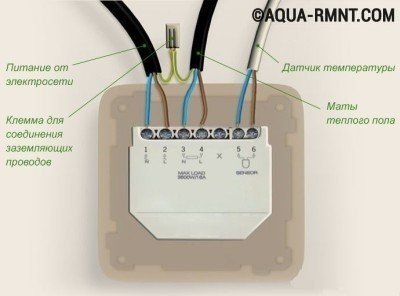

Вполне возможно, что у вас будет другая распределительная коробка, но принцип разводки как правило один и тот же
Подробнее можно посмотреть на видео:
Этап #4 — тестирование после монтажа
Перед тем, как приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева на участках соединения контактов, пленка должна прогреваться равномерно. Если тест прошел успешно, греющий пол накрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного напольного покрытия.
Если вы планируете укладывать ламинт поверх системы тёплого пола, то обратите внимание на пошаговую инструкцию в нашем следующем материале: https://aqua-rmnt.com/otoplenie/teplyj-pol/teplyj-pol-pod-laminat.html.
Можно с уверенностью утверждать, что инфракрасный теплый пол своими руками – это вполне реально. Даже если нет навыка укладки, можно предварительно познакомиться с инструкцией по монтажу, прилагающейся к системе, найти специализированные сайты в интернете и изучить всю необходимую информацию. Грамотно установленный греющий инфракрасный пол принесет тепло и уют в каждый дом.
Инфракрасный теплый пол под плитку
Кафель – один из лучших вариантов оформления покрытия пола в ванной комнате, санузле или кухне. Он не портится от воздействия влаги и очень прочен. Однако при передвижении по нему ногам может быть неприятно из-за ощущения холода, ведь этот материал довольно быстро остывает и не держит тепло. Именно поэтому инфракрасный теплый пол под плитку – отличный вариант сделать и ванную комнату, и кухню максимально комфортными.
Кафельный пол на кухне
Инфракрасный теплый пол под плитку
Содержание статьи
Какой теплый пол лучше
На строительном рынке существует несколько вариантов организации теплого пола в помещениях – это системы водяного и электрического типа, притом последние бывают двух видов – кабельные и пленочные. Каждый из них имеет свои достоинства и недостатки, которые могут существенно повлиять на итоговый выбор владельца дома. И все нюансы стоит обязательно учесть еще на этапе проектировки дизайна и ремонта помещений.
Основные виды теплых полов
Водяные полы представляют собой систему труб, по которым протекает горячая вода, подаваемая из системы централизованного отопления или от автономных котлов. Такие полы обустраиваются обычно при помощи стяжки, однако есть варианты, которые можно оборудовать и без заливки цементных смесей.
Водяной теплый пол
Схема монтажа водяного теплого пола
На заметку! Из-за необходимости заливки стяжки высота потолков в помещении снижается минимум на 7-10 см. Также водяные полы не всегда можно обустраиваться в квартирах, расположенных в домах старого фонда, из-за невозможности подключения к системе централизованного отопления (нагрузка на нее будет слишком велика).
Электрический кабельный пол представляет собой систему, созданную из нагревательного кабеля, уложенного на черновое основание и также залитого стяжкой. Иногда кабель может укладываться и без заливки цементной смеси. Работает такой пол, как нетрудно догадаться, от электросети.
Электрический кабельный пол
Инфракрасные полы – это тоже электрические системы, только нагрев основания производится за счет инфракрасного излучения. Система представляет собой тонкие пленочные маты, уложенные на пол и вырабатывающие тепло. Обычно такие полы укладываются поверх на залитую стяжку. Одно из главных преимуществ использования ИК полов – это отсутствие значительного повышения уровня пола ввиду отсутствия необходимости заливать стяжку.
ИК пленка для теплого пола
Можно ли укладывать пленочный пол под плитку?
Дать ответ на этот вопрос легко, но перед этим важно проанализировать условия эксплуатации пола, посмотреть рекомендации по укладке системы. В инструкции к нагревательным полотнам указано, что они могут быть уложены и под ламинат, и под дерево, и в том числе под плитку кафельную. Таким образом, монтаж этой системы под кафель можно производить смело.
Монтаж пленочного теплого пола
На заметку! Системы ИК полов можно монтировать даже на улице под плиты из керамогранита, так как такой подогрев не боится воздействия воды. Таким образом, возле дома никогда не будет покрытых льдом дорожек.
Инфракрасная пленка для пола
В целом же, ИК полы обычно укладываются под ламинат, ковролин и т. д. по технологии так называемого «сухого монтажа». Но, тем не менее, их укладывают и под плитку, но уже с использованием плиточного клея, а иногда и стяжки или смесей для наливных полов. Однако в последних двух случаях важно помнить о некоторых особенностях проведения работ.
- Адгезия у пленки невелика. Именно поэтому просто заливать ее цементным раствором нежелательно – стяжка получится плавающей. При падении на такое основание чего-то тяжелого на стяжке может образоваться трещина, исправить которую не получится. Интересно, что для повышения адгезии многие пытаются сделать на поверхности пленки насечки и разрезы, но ряд этих процедур негативно скажется на результате работ. Все эти места придется тщательно изолировать, иначе полы могут начать биться током.
Инфракрасная пленка RexVA XICA FILM XM-305
- Пленка не любит щелочь. Цементные растворы, которые используются для заливки стяжки, имеют щелочную среду и будут оказывать крайне негативное воздействие на ИК пленку. Таким образом, она быстро придет в негодность. Результатом может стать короткое замыкание или просто поломка всей нагревательной системы.
У инфракрасного теплого пола есть свои минусы
В целом же, под плитку можно использовать кабельный пол – он, скорее всего, прослужит дольше, чем пленочный, и является специально предназначенным для такого вида работ типом подогрева полов. По крайней мере, для «мокрой» установки он идеален. Однако, если монтировать ИК полы правильно и с соблюдением всех требований безопасности (заземление, работы в сухом помещении и т. д.), проблем с ними быть не должно.
Пленочный теплый пол Heat Plus
Принцип работы пленочных покрытий
ИК полы – это довольно тонкая пленка, между слоями которой имеются полоски, созданные из графита (карбона). Именно эти черные полоски и являются теми самыми нагревательными элементами, из-за которых система начинает выделять тепло. Также бывают пленочные полы, полностью покрытые карбоном. Пленка раскладывается на подготовленное основание пола, подключается за счет проводов к сети электропитания и начинает нагреваться. Все поверхности вокруг пленки обогреваются за счет инфракрасного излучения.
Инфракрасная пленка — фото
Пол за счет работы пленки нагревается очень быстро, а благодаря «умному» терморегулятору отключается после нагрева. Таким образом, ИК пол работает всего около 20 минут в час. При необходимости система снова запускается и подогревает основание.
Инфракрасный пол обладает наибольшим коэффициентом полезного действия по сравнению с другими типами нагревательных систем для пола. Нагревается он довольно быстро, при этом расходуя совсем небольшой объем электроэнергии. Таким образом, он очень экономичен.
Характеристики инфракрасных теплых полов
Пленка отлично подходит для укладки в помещениях любого типа, будь это спальня, детская, зал или ванная комната с кухней. При этом укладка полотен производится в соответствии со схемой расстановки мебели в помещении – там, где будут стоять крупногабаритные объекты (диван, шкафы и т. д.), пленка не укладывается. Проще всего монтировать ее только там, где ноги соприкасаются с полом – например, на выходе из ванной.
Схема стандартной установки ИК пленочного пола
Внимание! Существуют два вида ИК полов – биметаллический и карбоновый. Первый укладывать под плитку категорически нельзя.
Интересно, что, в отличие от других систем подогрева, ИК пол нагревает именно окружающие его предметы, а не воздух. Благодаря этому, такая система положительно влияет на формирование микроклимата в помещении, она не сушит воздух, а напротив, обогащает его отрицательно заряженными ионами.
Пленочный ИК пол Teplotex
Характеристики инфракрасных обогревателей
ИК полы легко регулировать по температуре – например, установив терморегулятор на 21 градус, можно добиться максимально комфортной температуры пола. Хотя в целом нагревать систему можно до 50 градусов, но необходимости в этом нет. Так как сейчас на рынке появилось достаточно много производителей ИК систем, можно легко подобрать оборудование по подходящей цене. Монтаж можно произвести самостоятельно и довольно быстро, а это тоже положительно скажется на кошельке владельца обустраиваемого помещения. А в отдельных случаях ИК полы могут даже заменить централизованную систему отопления.
ИК теплый пол под плитку — какой лучше
Достоинства инфракрасного пола
ИК пол обладает немалым числом достоинств.
- ИК система отлично справляется с нагревом окружающих ее предметов интерьера. Длина волны равна 5-20 мкм, что позволяет ей проходить сквозь плитку.
- Регулировать температуру при установленной системе ИК полов довольно просто, что позволит создать оптимальный микроклимат в любой комнате.
- Такие полы экономны, они тратят мало электроэнергии.
- Здоровье человека не будет страдать от значительного электромагнитного излучения, как при укладке кабельного пола.
- ИК полы могут стать своеобразным ионизатором воздуха.
ИК теплый пол под плитку — какой лучше
Недостатки инфракрасных систем при укладке их под кафель
Но у ИК полов есть и свои минусы использования. Особенно это касается варианта, при котором система укладывается под кафельную плитку.
- Обогревать не только полы, но и комнату при помощи этой системы выгодно только в помещениях небольших размеров. В противном случае система подогрева заставит нещадно тратить деньги на коммунальные платежи.
- ИК полы нельзя укладывать там, где они будут закрыты мебелью или сантехническими приборами. Поэтому перестановку в комнате сделать уже не получится.
- Плиточный клей, как и цементная стяжка, пусть и не так интенсивно, но будет постепенно повреждать пленку ИК пола, из-за чего сроки ее службы значительно снизятся.
- Если ИК полы вышли из строя, они могут стать причиной возникновения пожара в результате короткого замыкания.
- Небольшая адгезия пленки становится причиной затрудненных работ по монтажу. К слову, адгезию можно повысить, если уложить между системой подогрева и плиткой гипсокартон и стеклотканную сетку. Но в этом случае нагревательная способность системы будет несколько снижена.
Инфракрасная нагревающая пленка Heat Plus, Hi Heat (теплый пол)
- Укладка полов такого типа должна производиться на идеально ровную поверхность, что требует ряда подготовительных работ.
Инфракрасный теплый пол под плитку: особенности укладки
Монтаж ИК полов под плитку не так сложен, как может показаться на первый взгляд. Но тут есть несколько нюансов, которые важно обязательно учитывать. Для начала нужно побеспокоиться о материалах и инструментах, которые могут понадобиться для работы. Это могут быть теплоотражающая подложка, непосредственно сама ИК пленка в необходимом количестве, лента для изоляции проводов, кафель и клей для него, скотч, гофрированная трубка, гипсокартон, зажимы контактные, полиэтилен, провода для подключения, ножницы и т. д.
Инфракрасный пол — монтаж
Для укладки и плитки, и ИК системы подогрева нужно ровное основание. Поэтому оно должно быть очищено от мусора и осмотрено на наличие повреждений, выступов. Никакого рельефа на нем быть не должно – все трещины заделываются, а выпуклости рекомендуется сошлифовать.
Также к предварительным работам по монтажу системы ИК полов относится создание схемы укладки ИК пленки и размещения различных элементов типа терморегулятора. При этом должно учитываться и месторасположение крупногабаритной мебели, и места, где пленка монтироваться не будет. Важно помнить, что все провода, идущие от системы подогрева к терморегулятору, должны быть уложены в гофру и желобок, проштробленный в стене. Однако не всегда штробить стены есть необходимость. Иногда провода укладываются в пластиковый узкий канал, который крепится на поверхность стены.
Внимание! Работать с пленкой ИК подогрева важно аккуратно, так как ее довольно легко повредить. А разрезают ее только по четко обозначенным линиям отреза. Разрезав пленку в другом месте, ее можно привести в негодность.
Как резать инфракрасную нагревательную пленку
Все монтажные работы должны производиться при температуре воздуха свыше 0 градусов, а также при влажности не более 60%. Также важно обязательно всю систему заземлить. Особое внимание уделяется изоляции контактов, а также возможным местам повреждения пленки.
Таблица. Виды монтажа ИК пленки.
| Вид | Описание |
|---|---|
 Сухой | Применяется при монтаже на поверхности ИК пленки ламината, ковролина. Для монтажа плитки используется, но редко. Подразумевает тщательное выравнивание поверхности, укладку теплоизоляционного материала и непосредственно самой пленки, затем – монтаж защитного пленочного слоя (полиэтилена), листов гипсокартона и непосредственно самой кафельной плитки, которая закрепляется при помощи клея. В этом случае пленка не подвергается контактам с едкими веществами и прослужит долго. Но вот высота основания в этом случае получается довольно значительной, что не всегда актуально. К тому же такой способ проведения работ обойдется дороже. |
 Мокрый | Используется для укладки плитки кафельной, камня и т. д. Так называемый классический метод. Работы будут стоить дешевле, чем при сухом типе монтажа, но они гораздо сложнее. В этом случае также подготавливается поверхность, затем укладывается теплоотражатель, на который монтируется ИК пленка. Далее она закрывается пленкой полиэтиленовой, армируется и заливается смесью для наливных полов. Плитка керамическая монтируется классическим методом (на клей) поверх этого слоя после его высыхания. Систему теплого пола можно запускать в работу примерно через неделю после укладки плитки. |
Установка инфракрасного теплого пола под плитку
Рассмотрим, как происходит процесс монтажа ИК пола фирмы LamaHeat мокрым методом. Это особый вид ИК полов, выглядящий, как мелкоячеистая сетка, и он отлично подходит для мокрого метода укладки.
Шаг 1. Поверхность чернового пола тщательно очищается от мусора. Затем на нее укладывается лавсановая теплоотражающая подложка. Отдельные ее полосы соединяются между собой при помощи скотча.
Укладка лавсановой теплоотражающей подложки
Шаг 2. Далее стелется специальное монтажное ИК сетчатое полотно, которое отлично подходит для мокрого монтажа.
Укладка сетчатого полотна
Шаг 3. Это полотно соединяется с электросетью при помощи специальных клемм и проводов. Клеммы со вставленными в них проводами зажимаются плоскогубцами.
Клемма зажимается плоскогубцами
Шаг 4. Места подсоединения проводов изолируются при помощи кусочков битумной изоляции с двух сторон.
Используются кусочки битумной изоляции
Шаг 5. При помощи канцелярского ножа на поверхности термоизоляции вырезаются выемки для укладки в них проводов.
Выемка для укладки провода
Шаг 6. Концы ИК полотна там, где не подсоединены провода, обязательно изолируются.
Изолируется конец провода
Шаг 7. Поверх ИК сетки заливается слой наливных полов. Слой тщательно разравнивается и просушивается.
Заливается наливной пол
Шаг 8. Производится укладка кафеля на слой наливного пола. Кафель крепится к поверхности при помощи плиточного клея, нанесенного зубчатым шпателем.
Укладка кафельной плитки
Цены на ИК теплый пол пленочный
инфракрасный теплый пол
Видео – Монтаж ИК пленки под плитку
Видео – Монтаж классического типа ИК пленки под плитку
ИК пол под плитку укладывать можно, но важно проводить все работы аккуратно и внимательно, обязательно соблюдая все правила работы. В противном случае теплые полы такого типа просто не будут радовать владельца квартиры своей работой – они быстро выйдут из строя. В целом же, такая система довольно надежна и отличается отменным качеством работы.
Инфракрасный пленочный теплый пол под ламинат. Секреты монтажа
Любой владелец квартиры, дома или дачи стремится сделать проживание семьи в комфортных условиях. Немаловажную роль в обустройстве любого помещения играет система отопления полов. Современные разработки насчитывают несколько вариантов тёплого пола. В этой статье речь пойдет о применении инфракрасной плёнки для обогрева полового покрытия помещения.
Выгодный вариант подогрева
Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.
Плёночный пол можно укладывать с любыми видами напольного покрытия. Это могут быть ламинат, ковролин, паркет, линолеум. Основным преимуществом перед другими системами (кабельными, водяными) считается возможность быстрого монтажа, не требующего особых знаний в области строительства.
Основные преимущества:
- Бесшумная работа.
- Простота установки (монтажа) монтажа.
- Не снижает кислород в помещении.
- Не издаёт запахов и вибрации.
- Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.
Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.
Виды плёночных полов
На данный момент существует три вида инфракрасных плёночных теплых полов. Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.
Основные виды следующие:
- Полосатый вариант с секциями 50, 80, 100 сантиметров. Нагревается медленно, но всегда доступная цена.
- Сплошная (ИК плёнка) стандартной ширины 50 сантиметров. Греется гораздо быстрее, имеет более плотную структуру, не подвергается, механическим воздействиям.
- Саморегулирующаяся инфракрасная плёнка представляет собой набор карбоновых нанотрубок (полос) с функцией регулировки мощности нагрева, а также потребления электроэнергии по необходимости.
Оба последних варианта представляют собой сплошную полосу ИК, определенной длинны. Можно отрезать отрезки (куски) любой конфигурации. Это удобно при монтаже полов в нестандартных помещениях.
Установка под ламинат
В последнее время установка инфракрасных тёплых полов под ламинат набирает всё большую популярность. Обогрев полов с помощью ИК плёнки считается самым выгодным и доступным вариантом. Монтаж нагревательной конструкции под ламинат можно сделать самому при наличии инструкций и нехитрых подсказок.
У многих владельцев жилых помещений в частых случаях возникает естественный вопрос: можно ли укладывать инфракрасный плёночный обогрев под ламинат. Ответ на вопрос да. Конструктивные особенности ИК обогрева предусматривают эффективное и безопасное использование в паре со многими материалами.
Ламинатное покрытие никоим образом не влияет на работу системы с ИК излучением. Механические свойства плёнки позволяют не допускать разрывов или внутренних повреждений при укладке и дальнейшей эксплуатации. В процессе работы терморегуляторов соблюдается установленная допустимая температура нагрева. Это способствует отсутствию недопустимого перегрева, тем самым структура ламинатного покрытия не подаётся деформированию от перепада температур.
Плюсы и минусы
Несколько лет назад под понятием тёплый пол подразумевалась установка громоздких конструкций из водяных труб или толстых кабелей. При этом требовалось наличие бетонной стяжки или дополнительной подушки для укладки. Использование плёночных инфракрасных нагревателей предоставляет возможность установки экономичной, системы подогрева, за короткий промежуток времени.
Данную систему нельзя назвать совершенной по всем параметрам. В некоторых случаях ИК плёнка проигрывает традиционным системам. Но очевидные достоинства и плюсы весьма впечатляют. Например, такие, как:
- Установка нагревателей в локальных зонах. Возможность размещения плёнки в труднодоступных местах (порогах, игровых зонах, проходах, и т.д.), что даёт возможность рационального использования материала при монтаже. А так же экономить электричество во время эксплуатации.
- Отсутствует осушение воздуха от длительного нагрева всего помещения. Инфракрасное излучение по физическим принципам равномерно нагревает поверхность окружающих предметов вокруг себя. Поэтому как нельзя лучше подходит для установки в жилых помещениях.
- Цена всего комплекта (плёнка, терморегулятор, провода, подложка, термодатчик) в совокупности ниже, чем комплектация водяной или кабельных систем. А если учесть отсутствие дополнительных работ при монтаже и того дешевле.
- Одним из достоинств можно назвать неподатливость к замерзанию в зимних условиях. Если вода превращается в лёд при долгом отключении системы отопления, то инфракрасный пол может стоять в таких условиях годами.
- Основным плюсом в процессе эксплуатации необходимо назвать экономию электроэнергии. Благодаря карбоновым нагревателям (КПД 80%) и ИК- излучению значительно снижаются показатели потребления электричества
При установке теплого пола в частном доме или квартире не требует специального разрешения от проектных организаций. В квартирных условиях отсутствует риск затопления соседей. Возможность быстрого монтажа самостоятельно без привлечения дорогостоящих специалистов. Нет необходимости использования специального инструмента и других технических средств.
К основным минусам можно отнести саму схему устройства. Так как работа инфракрасной пленочной системы основана на использовании электрических сетей 220 вольт, то есть небольшая вероятность поражения током. При монтаже необходимым условием считается установка обогревателей на свободном пространстве. То есть, под интерьером (мебель, шкаф, сервант) ИК-плёнку нет смысла устанавливать. А также укладка под мягкие напольные покрытия (ковролин и др.) требует использования промежуточного слоя жёсткости. Это может быть ДВП, ДСП и другие дополнительные материалы. Но в случае установки с ламинатом всё становится по-другому.
Важно отметить, что пленочные полы не заменяют на 100% другие системы отопления, а выступают в роли дополнительного источника тепла.
Особенности монтажа
Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.
Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:
- Приобрести термоплёнку в рулоне.
- Теплоотражающий материал и защитную полиэтиленовую плёнку.
- Скотч и ножницы.
- Битумная изоляция (комплект) и контактные зажимы.
- Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.
Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.
Подготовительные работы
Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится. Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки.
Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.
Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.
Подключение и изоляция
После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.
Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.
Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.
Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.
После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.
Полезное видео по теме
Какой электрический пол лучше?
Монтаж пленочного теплого пола
Читайте так же:10 ошибок при монтаже плёночного тёплого пола
1.
Углубление для клемм в полу
Практически все забывают сделать углубление в черновом полу. Именно в полу, а не в мягкой подложке. Толщины подложки 100% не хватит для скрытия клеммы. А если клемму не утопить ниже чистового покрытия – постепенное давление сначала оголит ее от изолирующей мастики, а затем скорее всего, перекусит медную шину. В лучшем случае полоса инфракрасной пленки просто перестанет работать, в худшем при плохом контакте клеммы с шиной — сильно возрастет сопротивление и это место будет очень сильно и быстро нагреваться, что может привести к повреждению конечного покрытия. Обязательно делайте углубления в черновом полу для клемм и датчика температуры. Его тоже необходимо спрятать, чтобы не раздавить.
2. Всегда лучше паять
Несмотря на то что самым распространенным способом монтажа пленочного теплого пола являются медные клеммы и люверсы – самым надежным считается пайка медного провода непосредственно к медной шине. На самом деле и медными зажимами можно надежно обжать пленочный тёплый пол, но вот грамотно смонтировать всю систему дальше почему-то многие забывают. Пайка имеет большую площадь соприкосновения и меньшую толщину, поэтому даже, если вы где-то неправильно смонтируете плёночный теплый пол, шанс, что пленка выйдет из строя намного меньше.
3. Монтаж проводов в подложке
Почти все наши клиенты уверены, что прорезать теплоотражающую 3мм тровую подложку и уложить в прорезь провода – этого достаточно. Абсолютно не верно и очень опасно. Монтажные провода, а это как правило ПуГВ (Провод установочный гибкий винил хлоридный) имеет 1 слой не очень толстой изоляции. И давящее на него напольное покрытие, а оно поверьте мне давит, со временем может износить и так довольно тонкую изоляцию. Так же абсолютно категорически запрещено монтировать провода внахлест.
4. Неправильный монтаж датчика температуры
Часто к нам заходят люди и говорят, что теплый пол у них очень сильно греется. Начинаем выяснять – оказывается датчик температуры уложили на каком-то расстоянии от теплого пола. Либо под подложку. При таком монтаже терморегулятор неправильно считывает температуру, т.к. в пленочный теплый пол нагревает поверхность непосредственно там, где располагается. И тепло через ламинат не расходится ни на 1 см.
5. Использование дополнительных подложек
Редко, но все же бывает, что люди устанавливая теплый пол – сначала укладывают теплоотражающую подложку, на нее инфракрасный теплый пол и сверху еще укладывают вспененную подложку для укладки ламината. Этого делать не стоит. Вспененная подложка сверху теплого пола будет препятствовать теплообмену, а вот какой-то полезной функции она абсолютно не несет. Теплоотражающий слой выполняет также и функцию мягкой подложки под ламинат. Сверху больше укладывать ничего не надо.
6. Использование промышленной пленки
На многих сайтах и видео в интернете на схемах послойной укладки инфракрасного теплого пола указывают, что необходимо прокладывать дополнительно промышленную плотную полиэтиленовую пленку, аргументируя это тем, что она дает дополнительную гидроизоляцию. Непонятно о какой гидроизоляции идет речь. Само полотно теплого пола ламинировано толстым слоем термостойкого полиэтилена и влагу через себя не пропускает, а все соединения герметизируются специальным бутил каучуковым скотчем, который влагу так же не пропускает. Поэтому не стоит лишний раз тратить свои деньги впустую.
7. Настройка программируемого терморегулятора
Одна из самых распространенных ошибок при монтаже программируемого терморегулятора для пленочного теплого пола – то что строители, которые подключали терморегулятор, или же сам владелец – не производят первичную настройку программируемого терморегулятора после 1-го включения. А это очень Важно! Ведь, как правило, в программируемых терморегуляторах два датчика температуры (воздушный для регулирования температуры воздуха в помещении и Выносной для теплого пола) и какой датчик использовать для регулирования температуры – задается в настройках терморегулятора. С завода скорее всего включен датчик воздуха, что не подходит для регуляции температуры теплого пола. Обязательно стоит переключить в настройках на использование выносного датчика для теплого пола. Иначе Ваш пол будет работать не адекватно, сильно разогреваясь он будет пытаться прогреть весь воздух в помещении до заданной температуры.
8. Теплого пола лучше меньше чем больше
Некоторые покупатели, при спорном варианте укладки: положить чуть меньше теплого пола, тогда в каком то месте не будет прогреваться пол, или же положить чуть больше, но тогда небольшая часть теплого пола будет располагаться, например под шкафом, выбирают чаще второй. Не стоит этого делать, ведь небольшой кусочек теплого пола под шкафом может знатно потрепать Вам нервы, повредив конечное покрытия из-за перегрева. А вот недостающий необогреваемый участок (это как правило не больше 20 см) Вы бытовом использовании, вы скорее всего просто не заметите.
9. Саморегулирующаяся пленку ВЕЗДЕ закладывать нельзя
Практически все клиенты, которые приходят к нам за саморегулирующимся пленочном теплым полом уверены, что эту пленку можно раскладывать на 100% площади помещения. Так сказать от угла до угла. Делать этого не стоит, т.к. хоть пленка и саморегулирующаяся и умеет менять свое сопротивление и тепловыделение в зависимости от температуры нагрева, она при сплошном запирании все равно нагреется до +60 — +70. Да, себя она не в коем случае не расплавит, а вот повредить конечное покрытие сможет. Со временем при таком нагреве любой материал потеряет свои первоначальные свойства – ламинат рассохнется, линолеум изменит цвет и т.д.
Самрег пленка дает Вам бОльшую пожаробезопасность, но смонтировать ее все равно придется , обходя глухую мебель.
10. Теплоотражающая подложка не фольга, а лавсан
Часто Наши клиенты отказываются покупать теплоотражающую подложку, которую Мы предлагаем приобрести для монтажа пленного теплого пола, аргументируя это тем, что точно такая же алюминиевая подложка осталось после утепления дома, или они уже купили в строительном магазине. Мы конечно не против, зачем клиенту переплачивать за ненужный ему материал? Однако стоит обратить внимание – правильная ли у Вас подложка. Именно алюминиевую подложку использовать с пленочным теплым полом использовать строго запрещено, т.к. она проводит электрический ток. И после монтажа такой подложки как минимум вся система будет гудеть. Будет происходить процесс, называемый электро-магнитной индукцией. Простыми словами: подложка с алюминиевым токопроводящим слоем будет вибрировать, создавая низкочастотный гул. К тому же, со временем, при неправильном монтаже, гидроизоляция токоведущих соединений с пленочным теплым полом могу просто протереться и начать соприкасаться с токопроводящим слоем, создавая короткие замыкания. Поэтому, используйте всегда только теплоотражающую подложку на основе лавсанового отражателя. Выглядит как фольга, но вот ток не проводит. В составе полимерный отражающий материал.
Проверить какой у Вас теплоотражатель легко – Мегомметром или тестером протыкаете пленку в двух местах и ставите в тестере на «прозвон». Если зазвенит, значит токопроводящая и использовать нельзя. В составе полимерный отражающий материал.
На сегодня, пожалуй всё. Если у Вас есть вопросы – присылайте пожалуйста нам на почту [email protected] или пишите в VK.
укладка и подключение инфракрасного пленочного пола
Установив теплый пол под ламинат в качестве единственного или дополнительного способа обогрева помещения, можно существенно увеличить степень комфорта по сравнению с другими вариантами. Чтобы составить схему размещения элементов и выполнить монтаж всей системы, необходимо ознакомиться со спецификой проводимых работ. Согласны?
Мы расскажем, как подобрать напольное покрытие, способное работать в тандеме с греющей пленочной системой. У нас вы узнаете, как грамотно расположить составляющие теплого пола и как их правильно подключить. С учетом наших советов вы сможете самостоятельно выполнить все этапы непростой, но вполне доступной работы.
Содержание статьи:
Основные положения о материалах
Качество работы и срок эксплуатации теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания.
Для самостоятельной разработки схемы размещения инфракрасных полос необходимо учитывать физические особенности такого обогрева.
Параметры инфракрасного пленочного пола
Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под напольным покрытием и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона.
Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.
Галерея изображений
Фото из
Устройство ИК напольного обогрева под ламинат
Укладка инфракрасных полотнищ в помещении
Составляющие пола с ламинатом и системой обогрева
Простая в раскрое и укладке система
В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.
Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.
Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос
Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить полотнища нужной длины.
Максимальная мощность под ламинат составляет от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют по причине ограничения температуры нагрева ламината. Иногда, производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив ее на ширину полосы можно вычислить искомое значение.
Требования к ламинату как покрытию
Обыкновенный ламинат может обладать тремя свойствами, препятствующими его использованию в качестве финишного покрытия в комплекте с теплым полом:
- искривление геометрии пластин под действием высокой температуры;
- продавливание пластин при действии на них тяжелых предметов;
- высокие теплоизоляционные свойства материала.
Поэтому для совместного использования ламината и расположенного под ним пленочного теплого пола разработаны усовершенствованные модели. Их помечают специальными символами, размещаемыми на упаковке материала или в инструкции к нему.
Единый стандарт маркировки отсутствует, поэтому при покупке необходимо уточнить этот вопрос у продавца, так как существуют решения только для водяного или электрического кабельного теплого пола.
Схематичное изображение теплого пола показывает возможность совместного использования с ним ламинированных панелей этой партии. Также рекомендовано использовать материал класса безопасности E1 или E0 с минимальным содержанием свободных формальдегидов
Суммарное значение коэффициента теплового сопротивления ламината и подложки, на который его укладывают, не должно превышать 0,15 кв.м*К/Вт. Поэтому при выборе материала необходимо убедиться в соответствии этой технической характеристики нормативным требованиям, иначе существует риск перегрева и поломки системы теплого пола.
Соединение ламелей может быть выполнено с помощью клея или замков, расположенных на торцах пластин. Совместно с теплым полом разрешена только плавающая схема устройства ламинированного пола из панелей замкового типа.
Т.е. собранное из панелей покрытие не должно иметь жесткого сцепления с основой, а по периметру помещения, вокруг архитектурных деталей и проходки труб необходимо оставить зазор в качестве резерва для линейного расширения материала.
Ламинат получают методом прессования опилок с включением смол, содержащих формальдегид. Производитель указывает максимально допустимую температуру нагрева, при превышении которой начинается испарение ядовитого вещества. Обычно это происходит при достижении 28-30 градусов Цельсия. При расчете тепловыделения необходимо учитывать этот фактор.
Аргументы в пользу устройства инфракрасной обогревающей системы под ламинат и сравнение преимуществ ИК пленки с водяными вариантами подробно изложены , с которой мы рекомендуем ознакомиться.
Правила размещения полос теплого пола
Площадь отдельной комнаты, которую следует снабдить теплым полом, вычисляют исходя из потребности этого помещения в отоплении.
В случае отсутствия других систем обогрева, достаточно в среднем 70% покрытия от общей площади. При наличии радиаторов, каминов необходимость в тепле от пола снижается, что приводит к уменьшению количества укладываемых полос или меньшим расходом электроэнергии на обогрев.
По причине существования ограничений на максимальную мощность подаваемой к жилому объекту электроэнергии, необходимо провести расчет нагрузки на сеть
Отсутствие необходимости размещать под ламинатом инфракрасный теплый пол по всей площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:
- Нельзя размещать теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и избыточному давлению на пленку.
- Нельзя закрывать сверху обогреваемый ламинат теплоизолирующим материалом, таким как ковры или мебель без ножек. Это приводит к нарушению отдачи тепла в воздух и перегреву системы.
- Необходимо избежать нагрева ламината одновременно со стороны инфракрасной пленки и другого источника тепла. Величина зоны пола, под которую нельзя подкладывать пленку для каждого типа расположенного рядом нагревательного прибора определяют индивидуально.
- Необходимо отступить от стен и стационарных предметов не менее 3 – 10 см в зависимости от рекомендаций изготовителя, так как зона нагрева в плане немного выходит за границы пленки. Повышенная температура может плохо подействовать на плинтуса и обои.
При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это обусловлено возможной в будущем перепланировкой или проведением перестановки мебели.
Значительный отступ от стен оставляет более широкий спектр решений по изменению дизайна помещения. Кроме того, жители дома гораздо реже используют пространство около стены, чем в середине комнаты.
В жилых комнатах часто располагают инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен
Если зона обогреваемого пола прямоугольная, то расположение фрагментов пленки лучше планировать вдоль длинной стороны. В этом случае уменьшается количество полос и, как следствие, – операций по их укладке, изоляции и подключению.
Дополнительная информация по структуре
В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляют определенные требования. Основание пола должно быть твердым и как можно более ровным. Для бетонного основания рекомендуют провести выравнивание с помощью заливки нивелирующей смеси, а для деревянного – посредством настилания фанеры.
Изоляция между основанием и обогревательными элементами предназначена для предотвращения потерь тепла. С учетом того, что теплый пол работает от электричества, подложка не должна проводить ток.
Поэтому не используют утеплитель с отражающей поверхностью на основе алюминиевой фольги. Чаще всего применяют рулонную пенополиэтиленовую изоляцию или пробковую подложку в комплекте с отражающим слоем.
Структура инфракрасного пола под ламинат (на строительном сленге – “пирог”) достаточно проста. Укладка любого слоя не предполагает наличие специфических знаний или тяжелого физического труда
Перед укладкой полос теплого пола с электрической разводкой и термодатчиком необходимо прочитать инструкцию, прилагаемую к комплекту. Общие принципы монтажа одинаковые, но есть некоторые нюансы по величине расстояния между размещаемыми элементами, а также по методу подключения к электросети.
В качестве подложки, расположенной между элементами обогрева и ламинатом нужно использовать полиэтиленовую или виниловую пленку. Она хорошо пропускает тепло, но служит барьером для воды и пыли, попадание которой на нагревательные полосы нельзя допустить.
Одним из характерных представителей пленочных греющих систем является , особенности установки и эксплуатации которой подробно описаны в рекомендуемой нами статье.
Этапы работ по монтажу системы
Одним из серьезных преимуществ инфракрасных полос перед или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.
При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.
Выравнивание основания и укладка теплоизоляции
Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.
Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева
Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по устройству теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.
Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина изоляционной подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.
Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.
Фото-руководство по сборке ИК системы
В укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фото:
Галерея изображений
Фото из
Шаг 1: Раскрой ИК полотнища на полосы по размеру
Шаг 2: Установка зажима на токоведущую шину
Шаг 3: Фиксация зажима на пленке
Шаг 4: Подготовка изоляционного скотча к приклеиванию
Шаг 5: Оклеивание шины изоляционным скотчем
Шаг 6: Уплотнение золяционного скотча на месте приклеивания
Шаг 7: Подключение проводов к зажиму
Шаг 8: Фиксация проводки в зажиме
Завершив подготовку инфракрасных полос к сборке теплого пола, приступаем к основной работе:
Галерея изображений
Фото из
Шаг 9: Оклейка зажимов с подключенными проводами
Шаг 10: Удаление воздушных пузырьков из-под скотча
Шаг 11: Подготовка датчика к подключению к системе
Шаг 12: Вырезка места под датчик в теплоизоляции
Шаг 13: Битумный скотч для изоляции датчика
Шаг 14: Уплотнение соединения скотча с пленкой
Шаг 15: Сборка инфракрасной обогревающей системы
Шаг 16: Установка терморегулятора и подключение к нему системы
Размещение фрагментов термопленки
Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.
При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов
Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.
Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.
Изоляция и подключение к электричеству
Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.
Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее “открытых” контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.
Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его
В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.
После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.
Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.
Подключение терморегулятора и тестирование системы
Устройство управления редко входит в комплект поставки, поэтому нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.
Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.
В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и . Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.
Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината
Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.
Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.
До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.
Настил гидроизоляции и ламината
Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.
Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.
Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали
Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.
Нюансы эксплуатации инфракрасного пола
Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.
Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.
Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током
Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.
Существует два способа правильно задать алгоритм режима работы теплого пола:
- Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
- Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.
Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.
Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.
С правилами и особенностями организации ознакомит рекомендованная нами статья.
Выводы и полезное видео по теме
Пошаговое выполнение работ по монтажу инфракрасного пола под ламинат. Припаивание проводов к медным жилам вместо использования клипс:
Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:
Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения “снизу вверх”.
Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.
Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.
монтаж инфракрасной пленки для теплого пола
Знаете, какой теплый пол проще всего обустроить своими руками? Пленочный, инфракрасный, принцип действия которого основан на мягком инфракрасном излучении — экологичном, абсолютно безопасном для человека или животных. Такой пол не потребует от монтажника особых усилий. К тому же его комплекты оснащены специальными пошаговыми инструкциями, которые гарантируют качественный результат даже дилетантам в области строительства и отделки.
Оглавление: 1. Преимущества инфракрасного пленочного теплого пола 2. Технические характеристики инфракрасного теплого пола 3. Самостоятельный монтаж пленочного пола: инструкция - 1 этап - 2 этап - 3 этап 4. Подключение и тестирование инфракрасного пленочного пола
Преимущества инфракрасного пленочного теплого пола
Современные инновационные пленочные полы — это, в принципе, обычная полиэтиленовая пленка, но термостойкая, в которую «упакованы» полосы карбоновой пасты, соединенные впаянными медными шинами. По этим шинам и подается ток определенной частоты и силы, в результате чего карбоновые элементы испускают тепло — инфракрасные волны-лучи длиной от 5 до 20 мкм.
Такое излучение не сушит окружающее пространство, как, например, комнатные радиаторы или обогреватели. Оно лишь нагревает предметы вокруг себя — имеющееся напольное покрытие, стены, мебель и бытовые приборы (поэтому под них пленочный пол стараются не класть). Но, в принципе, ИК-излучение безопасно, экологично и, по мнению специалистов, даже обладает благоприятным воздействием на живые организмы.
Вообще, у такого нестандартного пола масса преимуществ, в том числе:
- лучистый обогрев;
- высокое КПД;
- и показатели экономичности почти на 20% лучше, чем у кабельных систем традиционного типа.
Он прост в монтаже и абсолютно надежен. Но главное его достоинство — совместимость с любым из типов финишного отделочного покрытия. Такой пол легко ложится под ламинат и ковролин, под плитку, паркетную доску и линолеум. Только под паркет инфракрасную пленку правильнее класть в, так называемом, «щадящем режиме» — чтобы дорогостоящее покрытие не рассохлось, на каждые 10 кв м паркетной доски должно приходится только 3-4 м ИК-пленки.
Технические характеристики инфракрасного теплого пола
ИК-пол обладает следующими технико-эксплуатационными характеристиками:
- потребляемая мощность его составляет 45-67 Вт/мч на кв м;
- температура плавления пленки — 130°С;
- доля ИК лучей в спектре излучения равна 95%;
- а длина обогревательной ИК-волны составляет от 5 до 20 мкм.
При этом длина полосы термопленки не может быть более 8 м. И толщина такого теплого пола составляет не более 0,4 мм, так что подобное утепление можно ставить не только на пол под любое покрытие, но еще и на стены и даже на потолок. И помещение будет теплым по всему периметру.
Такому полу необходимо обеспечить электропитание в 220 В. А расходование им электричества напрямую зависит от эксплуатационного режима и величины обслуживаемой площади.
Сегодня на рынке представлены пленочные теплые полы от самых разных производителей. И характеристики у всех у них практически одинаковые. Так что, выбирая ИК-пленку для себя, потребитель ориентируется на рекламу, ценовую политику фирм и убедительные пояснения продавцов.
Самостоятельный монтаж пленочного пола: инструкция
Комплект инфракрасного пола от любой фирмы — это, как правило, собственно пленка в нужном объеме, электропроводка с изоляционным комплектом, а также сенсор температуры, терморегулятор и набор контактных зажимов.
Рассчитать необходимое количество пленки, а также составить схему ее укладки можно самостоятельно или обратившись за помощью к консультанту по продажам теплого пола. А чтобы не повредить меблировку и бытовую технику, ИК-прокладку следует уложить только на свободные участки пола. Такой подход позволит еще и сэкономить на количестве теплой пленки (и как следствие, на затратах).
Важно: чтобы помещение прогревалось равномерно, нужно застелить инфракрасной пленкой не менее 70% площади пола. Это нужно помнить, планируя интерьер и составляя схему ИК-укладки. Тогда получится и меблировку не испортить, и обеспечить нужный микроклимат в комнате, квартире.
1 этап
Перед началом работ выровненную поверхность (отклонение горизонтали допускается не более 3 мм) надо очистить от пыли-грязи, остатков строительного мусора. Далее уложить слой теплоизоляции — под каждое финишное покрытие свой. Так, например, под ковролин и линолеум стелют изолон или инфрафлекс с односторонним фольгированием, а также пенотерм толщиной 3-5 мм или фанерные листы. Под керамическую плитку, как правило, кладут твердую изоляцию (скажем, технический пробковый лист в 2 мм) или стелют пленку прямо на цементно-песчаную стяжку под слой плиточного клея. Но в любом случае теплоизоляция должна будет оказаться во всех нужных местах, зафиксированная термоизоляционным скотчем на стыках.
2 этап
Потом необходимо будет определиться с местом нахождения терморегулятора и оформить под него отверстие. А чтобы автоматика этого прибора срабатывала правильно, потребуется еще и монтаж термодатчика. Для этого в районе второй секции пола (примерно), отступив от стены, на которой будет установлен терморегулятор, 20-25 см, следует проштробить полосу глубиной 1-2 см. И в нее под нагревательную пленку уложить собственно температурный датчик из комплекта теплого пола. Его кладут обязательно НА теплоизоляционную подложку, чтобы прибор показывал истинную температуру пола. И в самом конце монтажа датчик температуры пола подключают в систему (с изнанки ИК-пленки), предварительно обеспечив его изоляцию.
Далее по специальным линиям (их производители отмечают пунктиром и символом «ножницы») пленку предстоит разрезать на полосы требуемой длины. После раскроя эти полосы размещаются по полу, в соответствии с ранее составленной схемой. При этом от стен в комнате надо отступать не меньше, чем на 10 см. А если в помещении оборудован камин, от него придется отступать при укладке не менее, чем на метр.
Пленка кладется медной полосой вниз, а контактами — к стене (к той самой, на которой будет размещен терморегулятор). Полосы размещаются встык, а стыки проклеиваются монтажным скотчем, как и края пленки без проводного крепления.
3 этап
Следующий этап монтажа — установка с помощью плоскогубцев контактных металлических зажимов на медные полосы, впаянные в пленку. Для этого контакт вставляется строго посередине торца шины, проводящей ток (между пленкой и медной полосой), а затем плотно прижимается. Далее к установленным зажимам параллельно, методом скрутки зачищенных концов подсоединяются монтажные провода — левые строго к левым, правые к правым (лучше купить два цвета проводов, чтобы не запутаться). И ни в коем случае при этом и в других обстоятельствах нельзя перегибать нагревательный элемент под углом в 90 градусов, иначе ИК-пленка будет испорчена.
Важно: надо непременно изолировать места разреза пленки (с обратной стороны), а также подключения к зажимам проводов, используя битумные полоски из изоляционного комплекта. А предварительно обозначить места предполагаемых изолирующих операций на схеме, чтобы не промахнуться.
Последний «штрих» в укладке инфракрасного пола — это подключение к терморегулятору монтажных проводов и температурного датчика, а также подключение самого регулятора к электрической сети. И уже в самом конце монтажных работ (для дополнительной защиты) поверх теплого пола следует положить слой полиэтиленовой пленки, а уже по нему — выбранное финишное напольное покрытие.
Подключение и тестирование инфракрасного пленочного пола
Подключение уложенных нагревательных ИК-полос выполняется с использованием многожильных медных проводов с сечением в 1,5-2,5 мм. А тестирование пленочных теплых полов нужно проводить при температуре в 30°С, не выше. И внимательно отслеживать возможные искрения, нагревание соединений и пр.
Принцип подключения терморегулятора инфракрасной пленки ничем не отличается от принципа подключения других теплых электрических полов:
- с одной стороны в 2 контакта вставляют провода термодатчика;
- с противоположной же стороны (также в 2 контакта) ставят провода теплого пола;
- а 2 центральных контакта остаются под электропитание.
Что же касается заземляющих проводов, то они в контакты не вставляются, а лишь соединяются и зажимаются клеммой.
Теплый пленочный пол инфракрасного излучения — прекрасная альтернатива другим нагревающим электрическим системам. В то числе в вопросах монтажа — ведь его можно класть без мокрой стяжки. К тому же этот пол легко переезжает вместе со своими владельцами — его можно не только собрать, но и разобрать самостоятельно.
Загрузка…
