Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, преобразование, регулирование параметров теплоносителя и распределение теплоносителя по видам потребителей.
Тепловой пункт и присоединённое здание в жилом районе Марьинский Парк (Москва)Назначение
Основными задачами ТП являются:
- Преобразование вида теплоносителя
- Контроль и регулирование параметров теплоносителя
- Распределение теплоносителя по системам теплопотребления
- Отключение систем теплопотребления
- Защита систем теплопотребления от аварийного повышения параметров теплоносителя
- Учет расходов теплоносителя и тепла
Виды тепловых пунктов
ТП различаются по количеству и типу подключенных к ним систем теплопотребления, индивидуальные особенности которых определяют тепловую схему и характеристики оборудования ТП, а также по типу монтажа и особенностям размещения оборудования в помещении ТП. Различают следующие виды ТП[1]:
- Индивидуальный тепловой пункт (ИТП). Используется для обслуживания одного потребителя (здания или его части). Как правило, располагается в подвальном или техническом помещении здания, однако, в силу особенностей обслуживаемого здания, может быть размещён в отдельностоящем сооружении.
- Центральный тепловой пункт (ЦТП).
- Блочный тепловой пункт (БТП). Изготавливается в заводских условиях и поставляется для монтажа в виде готовых блоков. Может состоять из одного или нескольких блоков. Оборудование блоков монтируется очень компактно, как правило, на одной раме. Обычно используется при необходимости экономии места, в стесненных условиях. По характеру и количеству подключенных потребителей БТП может относиться как к ИТП, так и к ЦТП.
Источники тепла и системы транспорта тепловой энергии
Источником тепла для ТП служат теплогенерирующие предприятия (котельные, теплоэлектроцентрали). ТП соединяется с источниками и потребителями тепла посредством тепловых сетей. Тепловые сети подразделяются на первичные магистральные теплосети, соединяющие ТП с теплогенерирующими предприятиями, и вторичные (разводящие) теплосети, соединяющие ТП с конечными потребителями. Участок тепловой сети, непосредственно соединяющий ТП и магистральные теплосети, называется тепловым вводом.
Магистральные тепловые сети, как правило, имеют большую протяжённость (удаление от источника тепла до 10 км и более). Для строительства магистральных сетей используют стальные трубопроводы диаметром до 1400 мм. В условиях, когда имеется несколько теплогенерирующих предприятий, на магистральных теплопроводах делаются закольцовки, объединяющие их в одну сеть. Это позволяет увеличить надёжность снабжения тепловых пунктов, а в конечном счёте и потребителей, теплом. Например, в городах, в случае аварии на магистрали или местной котельной, теплоснабжение может взять на себя котельная соседнего района. Также, в некоторых случаях, общая сеть даёт возможность распределять нагрузку между теплогенерирующими предприятиями. В качестве теплоносителя в магистральных теплосетях используется специально подготовленная вода. При подготовке в ней нормируются показатели карбонатной жёсткости, содержания кислорода, содержания железа и показатель pH. Неподготовленная для использования в тепловых сетях вода (в том числе водопроводная, питьевая) непригодна для использования в качестве теплоносителя, так как при высоких температурах, вследствие образования отложений и коррозии, будет вызывать повышенный износ трубопроводов и оборудования. Конструкция ТП предотвращает попадание относительно жёсткой водопроводной воды в магистральные теплосети.
Вторичные тепловые сети имеют сравнительно небольшую протяжённость (удаление ТП от потребителя до 500 метров) и в городских условиях ограничиваются одним или двумя кварталами. Диаметры трубопроводов вторичных сетей, как правило, находятся в пределах от 50 до 150 мм. При строительстве вторичных тепловых сетей могут использоваться как стальные, так и полимерные трубопроводы. Использование полимерных трубопроводов наиболее предпочтительно, особенно для систем горячего водоснабжения, так как жёсткая водопроводная вода в сочетании с повышенной температурой приводит к усиленной коррозии и преждевременному выходу из строя стальных трубопроводов. В случае с индивидуальным тепловым пунктом вторичные тепловые сети могут отсутствовать.
Источником воды для систем холодного и горячего водоснабжения служат водопроводные сети.
Системы потребления тепловой энергии
В типичном ТП имеются следующие системы снабжения потребителей тепловой энергией:
- Система горячего водоснабжения
- Система отопления. Предназначена для обогрева помещений с целью поддержания в них заданной температуры воздуха[3]. Различают зависимые и независимые схемы присоединения систем отопления.
- Система вентиляции. Предназначена для обеспечения подогрева поступающего в вентиляционные системы зданий наружного воздуха. Также может использоваться для присоединения зависимых систем отопления потребителей.
- Система холодного водоснабжения. Не относится к системам потребляющим тепловую энергию, однако присутствует во всех тепловых пунктах, обслуживающих многоэтажные здания. Предназначена для обеспечения необходимого давления в системах водоснабжения потребителей.
Принципиальная схема теплового пункта
Схема ТП зависит, с одной стороны, от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны, от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.
Принципиальная схема теплового пунктаТеплоноситель, поступающий в ТП по подающему трубопроводу теплового ввода, отдает своё тепло в подогревателях систем ГВС и отопления, а также поступает в систему вентиляции потребителей, после чего возвращается в обратный трубопровод теплового ввода и по магистральным сетям отправляется обратно на теплогенерирующее предприятие для повторного использования. Часть теплоносителя может расходоваться потребителем. Для восполнения потерь в первичных тепловых сетях на котельных и ТЭЦ существуют системы подпитки
Водопроводная вода, поступающая в ТП, проходит через насосы ХВС, после чего часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе первой ступени ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от ТП к потребителям и обратно, а потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в подогревателе второй ступени ГВС.
Система отопления также представляет собой замкнутый контур, по которому теплоноситель движется при помощи циркуляционных насосов отопления от ТП к системе отопления зданий и обратно. По мере эксплуатации возможно возникновение утечек теплоносителя из контура системы отопления. Для восполнения потерь служит система подпитки теплового пункта, использующая в качестве источника теплоносителя первичные тепловые сети.
Примечания
Литература
- Соколов Е.Я. Теплофикация и тепловые сети: учебник для вузов. — 8-е изд., стереот. / Е.Я. Соколов. — М.: Издательский дом МЭИ, 2006. — 472 с.: ил.
- СНиП 41-01-2003. ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ.
- СНиП 2.04.07-86 Тепловые сети (изд. 1994 с изменением 1 БСТ 3-94, изменением 2, принятым постановлением Госстроя России от 12.10.2001 N116 и исключением раздела 8 и приложений 12-19). Тепловые пункты.
- СП 41-101-95 «Своды правил по проектированию и строительству. Проектирование тепловых пунктов».
ЦТП — центральный тепловой пункт
Прежде чем описывать устройство и функции ЦТП (центральный тепловой пункт) приведем общее определение тепловых пунктов. Тепловой пункт или сокращенно ТП это комплекс оборудования расположенный в отдельном помещении обеспечивающий отопление и горячее водоснабжение здания или группы зданий. Основное отличие ТП от котельной заключается в том, что в котельной происходит нагрев теплоносителя за счет сгорания топлива, а тепловой пункт работает с нагретым теплоносителем, поступающим из централизованной системы. Нагрев теплоносителя для ТП производят теплогенерирующие предприятия — промышленные котельные и ТЭЦ.
Для лучшего понимания функций и принципов работы ЦТП дадим краткую характеристику тепловым сетям. Тепловые сети состоят из трубопроводов и обеспечивают транспортировку теплоносителя. Они бывают первичные, соединяющие теплогенерирующие предприятия с тепловыми пунктами и вторичные, соединяющие ЦТП с конечными потребителями. Из этого определения можно сделать вывод, что ЦТП являются посредником между первичными и вторичными тепловыми сетями или теплогенерирующими предприятиями и конечными потребителями. Далее подробно опишем основные функции ЦТП.
Функции центрального теплового пункта (ЦТП)
Как мы уже писали основная функция ЦТП служить посредником между централизованными теплосетями и потребителями, то есть распределение теплоносителя по системам отопления и горячего водоснабжения (ГВС) обслуживаемых зданий, а так же функции обеспечения безопасности, управления и учета.
Подробнее распишем задачи, решаемые центральными тепловыми пунктами:
- преобразование теплоносителя, например, превращение пара в перегретую воду
- изменение различных параметров теплоносителя, таких как давление, температура и т. д.
- управление расходом теплоносителя
- распределение теплоносителя по системам отопления и горячего водоснабжения
- водоподготовка для ГВС
- защита вторичных тепловых сетей от повышения параметров теплоносителя
- обеспечение отключения отопления или горячего водоснабжения в случае необходимости
- контроль расхода теплоносителя и других параметров системы, автоматизация и управление
Итак, мы перечислили основные функции ЦТП. Далее постараемся описать устройство тепловых пунктов и установленное в них оборудование.

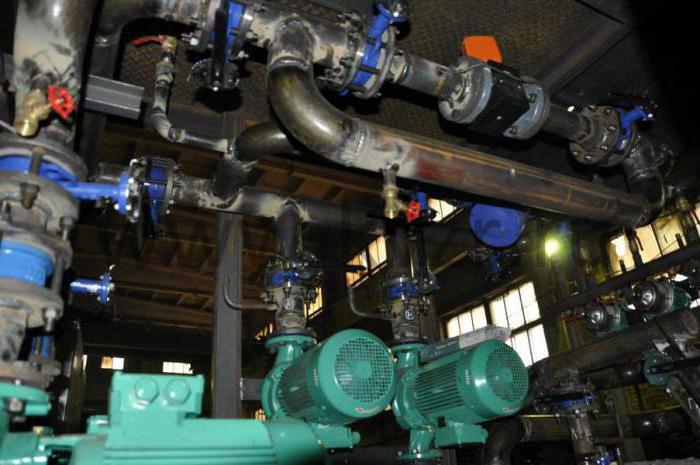

Устройство ЦТП
Как правило, центральный тепловой пункт — это отдельно стоящее одноэтажное здание с расположенным в нем оборудованием и коммуникациями.
Перечислим основные узлы ЦТП:
- теплообменник, в ЦТП является аналогом отопительного котла в котельной, т.е. работает в качестве теплогенератора. В теплообменнике происходит нагрев теплоносителя для отопления и ГВС, но не посредством сжигания топлива, а за счёт передачи тепла от теплоносителя в первичной тепловой сети.
- насосное оборудование, выполняющее различные функции представлено циркуляционными, повысительными, подпиточными и смесительными насосами.
- клапаны регуляторы давления и температуры
- грязевые фильтры на вводе и выходе трубопровода из ЦТП
- запорная арматура (краны для перекрытия различных трубопроводов в случае необходимости)
- системы контроля и учета расхода теплоты
- системы электроснабжения
- системы автоматизации и диспетчеризации
Подводя итог, скажем, что основная причина, по которой возникает необходимость в строительстве ЦТП, является несоответствие параметров теплоносителя поступающего от теплогенерирующих предприятий параметрам теплоносителя в системах потребителей тепла. Температура и давление теплоносителя в магистральном трубопроводе значительно выше, чем должна быть в системах отопления и горячего водоснабжения зданий. Можно сказать, теплоноситель с заданными параметрами является основным продуктом работы ЦТП.
ИТП — индивидуальный тепловой пункт, принцип работы » АСД Екатеринбург
Когда речь заходит о рациональном использовании тепловой энергии, все сразу же вспоминают о кризисе и неимоверных счетах по «жировкам», им спровоцированных. В новых домах, где предусмотрены инженерные решения, позволяющие регулировать потребление тепловой энергии в каждой отдельной квартире, можно найти оптимальный вариант отопления или горячего водоснабжения (ГВС), который устроит жильца. В отношении старых строений дело обстоит куда сложнее. Индивидуальные тепловые пункты становятся единственным разумным решением задачи экономии тепла для их обитателей.
Определение ИТП — индивидуальный тепловой пункт
Согласно хрестоматийному определению ИТП — это не что иное, как тепловой пункт, предназначенный для обслуживания целого здания или отдельных его частей. Эта сухая формулировка требует пояснения.
Функции индивидуального теплового пункта заключаются в перераспределении энергии, поступающей из сети (центральный тепловой пункт или котельная) между системами вентиляции, ГВС и отопления, в соответствии с потребностями здания. При этом учитывается специфика обслуживаемых помещений. Жилые, складские, подвальные и другие их виды, разумеется, должны отличаться и по температурному режиму и параметрам вентиляции.
Установка ИТП подразумевает наличие отдельного помещения. Чаще всего оборудование монтируется в подвальных или технических помещениях многоэтажек, пристройках к многоквартирным домам или в отдельно стоящих строениях, находящихся в непосредственной близости.
Модернизация здания путем установки ИТП требует существенных финансовых затрат. Несмотря на это, актуальность ее проведения продиктована преимуществами, сулящими несомненные выгоды, а именно:
- расход теплоносителя и его параметры подвергаются учету и оперативному контролю;
- распределение теплоносителя по системе в зависимости от условий теплопотребления;
- регулирование расхода теплоносителя, в соответствии с возникшими требованиями;
- возможность изменения вида теплоносителя;
- повышенный уровень безопасности в случаях аварий и прочие.
Возможность влиять на процесс расхода теплоносителя и его энергетические показатели привлекательна сама по себе, не говоря об экономии от рационального использования тепловых ресурсов. Единовременные же затраты на оборудование ИТП с лихвой окупятся за весьма скромный промежуток времени.

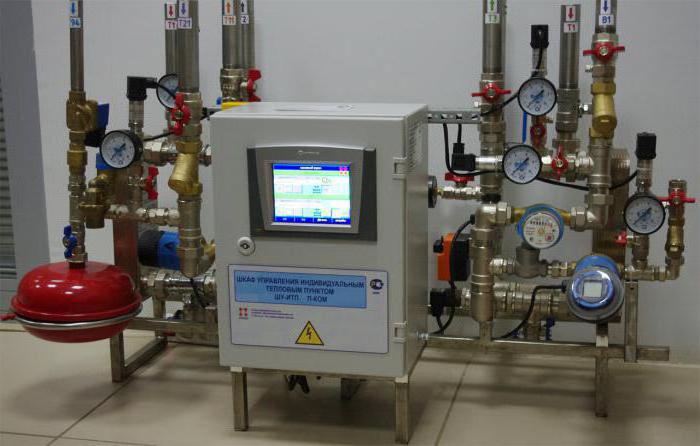

Состав индивидуального теплового пункта
Структура ИТП зависит от того, какие системы потребления он обслуживает. В общем случае в его комплектацию могут входить системы обеспечения отопления, ГВС, отопления и ГВС, а также отопления, ГВС и вентиляции. Поэтому в состав ИТП обязательно входят следующие устройства:
- теплообменники для передачи тепловой энергии;
- арматура запорного и регулирующего действия;
- приборы для контроля и измерения параметров;
- насосное оборудование;
- щиты управления и контроллеры.
Здесь приведены лишь устройства, присутствующие на всех ИТП, хотя каждый конкретный вариант может иметь и дополнительные узлы. Источник холодного водоснабжения, обычно находится в том же помещении, например.

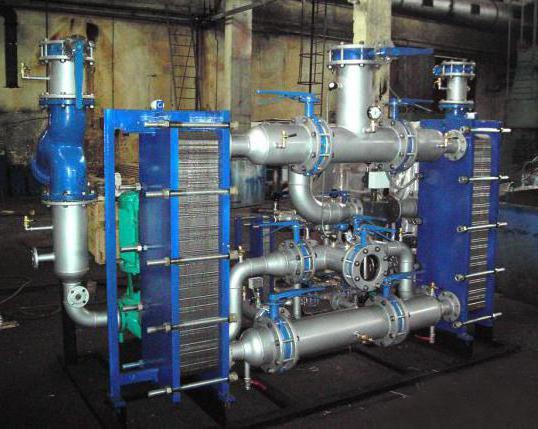

Схема теплового пункта отопления построена с использованием пластинчатого теплообменника и является полностью независимой. Для поддержания давления на требуемом уровне устанавливается сдвоенный насос. Предусмотрен простой способ «доукомплектации» схемы системой горячего водоснабжения и другими узлами, и агрегатами, включая приборы учета.
Работа ИТП для ГВС подразумевает включение в схему пластинчатых теплообменников, работающих только на нагрузку по ГВС. Перепады давления в этом случае компенсируются группой насосов.
В случае организации систем для отопления и ГВС выше рассмотренные схемы объединяются. Пластинчатые теплообменники отопления работают вместе с двухступенчатым контуром ГВС, причем подпитка системы отопления осуществляется от обратного трубопровода теплосети посредством соответствующих насосов. Сеть холодного водоснабжения же является подпитывающим источником для системы ГВС.
Если к ИТП необходимо подключить и систему вентиляции, то он оснащается еще одним пластинчатым теплообменником, связанным с ней. Отопление и ГВС продолжают работать по ранее описанному принципу, а контур вентиляции подключается аналогично отопительному с добавлением необходимых контрольно-измерительных приборов.
Индивидуальный тепловой пункт. Принцип работы
Центральный тепловой пункт, являющийся источником теплоносителя, подает горячую воду на вход индивидуального теплового пункта через трубопровод. Причем эта жидкость никоим образом не попадает ни в одну из систем здания. Как для отопления, так и для подогрева воды в системе ГВС, а также вентиляции используется исключительно температура подаваемого теплоносителя. Передача энергии в системы происходит в теплообменниках пластинчатого типа.
Температура передается магистральным теплоносителем воде, забранной из системы холодного водоснабжения. Итак, цикл движения теплоносителя начинается в теплообменнике, проходит через тракт соответствующей системы, отдавая тепло, и по обратному магистральному водопроводу возвращается для дальнейшего использования на предприятие, обеспечивающее теплоснабжение (котельную). Часть цикла, предусматривающая отдачу тепла, обогревает жилища и делает воду в кранах горячей.
Холодная вода поступает в подогреватели из системы холодного водоснабжения. Для этого используется система насосов, поддерживающих требуемый уровень давления в системах. Насосы и дополнительные устройства необходимы для снижения, либо повышения, давления воды из снабжающей магистрали до допустимого уровня, а также его стабилизации в системах здания.
Преимущества использования ИТП
Четырехтрубная система теплоснабжения от центрального теплового пункта, применявшаяся раньше достаточно часто, имеет массу недостатков, которые отсутствуют у ИТП. Кроме того, последний имеет ряд весьма значительных преимуществ перед конкурентом, а именно:
- экономичность, обусловленная значительным (до 30%) снижением потребления тепла;
- доступность приборов упрощает контроль как за расходом теплоносителя, так и количественными показателями тепловой энергии;
- возможность гибкого и оперативного влияния на расход тепла путем оптимизации режима его потребления, в зависимости от погоды, например;
- простота монтажа и довольно скромные габаритные размеры устройства, позволяющие размещать его в небольших помещениях;
- надежность и стабильность работы ИТП, а также благоприятное влияние на те же характеристике обслуживаемых систем.
Этот перечень можно продолжать сколь угодно долго. Он отражает лишь основные, лежащие на поверхности, преимущества, получаемые при использовании ИТП. В него можно добавить, например, возможность автоматизации управления ИТП. В этом случае его экономические и эксплуатационные показатели становятся еще более привлекательными для потребителя.
Наиболее существенным недостатком ИТП, если не считать транспортных расходов и затрат на погрузочно-разгрузочные мероприятия, является необходимость улаживания всевозможного рода формальностей. Получение соответствующих разрешений и согласований можно отнести к очень серьезным задачам.
Фактически, такие задачи сможет решить только специализированная организация.
Этапы установки теплового пункта
Понятно, что одного решения, пусть и коллективного, основанного на мнении всех жильцов дома, недостаточно. Кратко процедуру оснащения объекта, многоквартирного дома, например, можно описать следующим образом:
- собственно, позитивное решение жильцов;
- заявка в теплоснабжающую организацию для разработки технического задания;
- получение технических условий;
- пред проектное обследование объекта, для определения состояния и состава имеющегося оборудования;
- разработка проекта с последующим его утверждением;
- заключение договора;
- реализация проекта и проведение пусконаладочных испытаний.
Алгоритм может показаться, на первый взгляд, достаточно сложным. На самом же деле, всю работу начиная от решения и заканчивая принятием в эксплуатацию можно сделать менее чем за два месяца. Все заботы нужно возложить на плечи ответственной компании, специализирующейся на оказании подобного рода услуг и позитивно зарекомендовавшей себя. Благо, сейчас таковых предостаточно. Останется лишь дожидаться результата.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter
Ещё больше интересного материала
Итп в многоквартирном доме принцип работы. ИТП — индивидуальный тепловой пункт, принцип работы
В условиях постоянного роста платы за коммунальные услуги вопрос экономичного расхода воды и энергоресурсов становится более острым. Многие собственники жилья не имеют представления о существовании . Тогда как они помогают сэкономить до 40% коммунальных ресурсов.
Современные ИТП выгодно отличаются от устаревших систем бойлеров без автоматизации. Если вы заинтересованы в снижении платы за коммунальные ресурсы и экономии своих средств, то вам требуется произвести установку узла учета тепловой энергии и согласовать с управляющей компанией дома обустройство ИТП.
Что необходимо для автоматизированного теплового пункта?
В состав необходимого оборудования для ИТП входит:
Арматура для регулирования действия ИТП;
Приборы для замеров расхода энергии;
Щиты электроуправления;
Индикаторы и контроллеры
В большинстве случаев ИТП располагается как отдельный объект, вынесенный за переделы жилого дома, к которому он подключен. Только в новостройках может быть изначально заложена возможность установки индивидуальной котельной.
Тепловой пункт
Тепловой пункт (ТП) — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя и распределение теплоносителя по типам потребления.
Тепловой пункт и присоединённое здание
Назначение
Основными задачами ТП являются:
- Преобразование вида теплоносителя
- Контроль и регулирование параметров теплоносителя
- Распределение теплоносителя по системам теплопотребления
- Отключение систем теплопотребления
- Защита систем теплопотребления от аварийного повышения параметров теплоносителя
Виды тепловых пунктов
ТП различаются по количеству и типу подключенных к ним систем теплопотребления, индивидуальные особенности которых определяют тепловую схему и характеристики оборудования ТП, а также по типу монтажа и особенностям размещения оборудования в помещении ТП. Различают следующие виды ТП :
- Индивидуальный тепловой пункт (ИТП). Используется для обслуживания одного потребителя (здания или его части). Как правило, располагается в подвальном или техническом помещении здания, однако, в силу особенностей обслуживаемого здания, может быть размещён в отдельностоящем сооружении.
- Центральный тепловой пункт (ЦТП). Используется для обслуживания группы потребителей (зданий, промышленных объектов). Чаще располагается в отдельностоящем сооружении, но может быть размещен в подвальном или техническом помещении одного из зданий.
- Блочный тепловой пункт (БТП). Изготавливается в заводских условиях и поставляется для монтажа в виде готовых блоков. Может состоять из одного или нескольких блоков. Оборудование блоков монтируется очень компактно, как правило, на одной раме. Обычно используется при необходимости экономии места, в стесненных условиях. По характеру и количеству подключенных потребителей БТП может относиться как к ИТП, так и к ЦТП.
Источники тепла и системы транспорта тепловой энергии
Источником тепла для ТП служат теплогенерирующие предприятия (котельные , теплоэлектроцентрали). ТП соединяется с источниками и потребителями тепла посредством тепловых сетей. Тепловые сети подразделяются на первичные магистральные теплосети , соединяющие ТП с теплогенерирующими предприятиями, и вторичные (разводящие) теплосети, соединяющие ТП с конечными потребителями. Участок тепловой сети, непосредственно соединяющий ТП и магистральные теплосети, называется тепловым вводом .
Магистральные тепловые сети, как правило, имеют большую протяженность (удаление от источника тепла до 10 км и более). Для строительства магистральных сетей используют стальные трубопроводы диаметром до 1400 мм. В условиях, когда имеется несколько теплогенерирующих предприятий, на магистральных теплопроводах делаются закольцовки, объединяющие их в одну сеть. Это позволяет увеличить надёжность снабжения тепловых пунктов, а, в конечном счёте, потребителей теплом. Например, в городах, в случае аварии на магистрали или местной котельной, теплоснабжение может взять на себя котельная соседнего района. Также, в некоторых случаях, общая сеть даёт возможность распределять нагрузку между теплогенерирующими предприятиями. В качестве теплоносителя в магистральных теплосетях используется специально подготовленная вода . При подготовке в ней нормируются показатели карбонатной жёсткости, содержания кислорода, содержания железа и показатель pH. Неподготовленная для использования в тепловых сетях (в том числе водопроводная, питьевая) вода непригодна для использования в качестве теплоносителя, так как при высоких температурах, вследствие образования отложений и коррозии, будет вызывать повышенный износ трубопроводов и оборудования. Конструкция ТП предотвращает попадание относительно жёсткой водопроводной воды в магистральные теплосети.
Вторичные тепловые сети имеют сравнительно небольшую протяженность (удаление ТП от потребителя до 500 метров) и в городских условиях ограничиваются одним или парой кварталов. Диаметры трубопроводов вторичных сетей, как правило, находятся в пределах от 50 до 150 мм. При строительстве вторичных тепловых сетей могут использоваться как стальные, так и полимерные трубопроводы. Использование полимерных трубопроводов наиболее предпочтительно, особенно для систем горячего водоснабжения, так как жёсткая водопроводная вода в сочетании с повышенной температурой приводит к интенсивной коррозии и преждевременному выходу из строя стальных трубопроводов. В случае с индивидуальным тепловым пунктом вторичные тепловые сети могут отсутствовать.
Источником воды для систем холодного и горячего водоснабжения служат водопроводные сети .
Системы потребления тепловой энергии
В типичном ТП имеются следующие системы снабжения потребителей тепловой энергией:
Принципиальная схема теплового пункта
Схема ТП зависит, с одной стороны, от особенностей потребителей тепловой энергии, обслуживаемых тепловым пунктом, с другой стороны, от особенностей источника, снабжающего ТП тепловой энергией. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.
Принципиальная сх

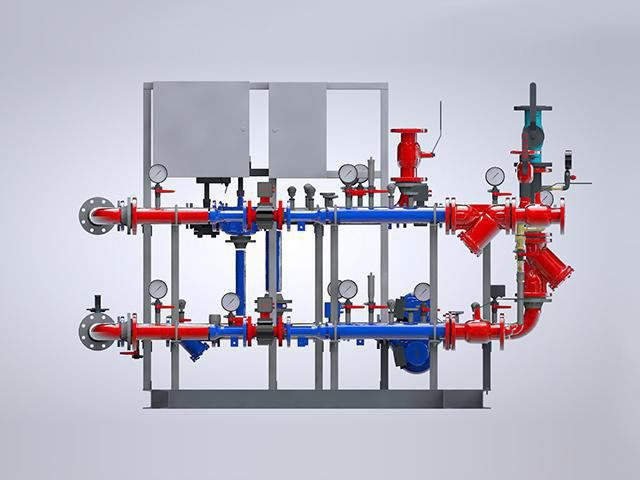

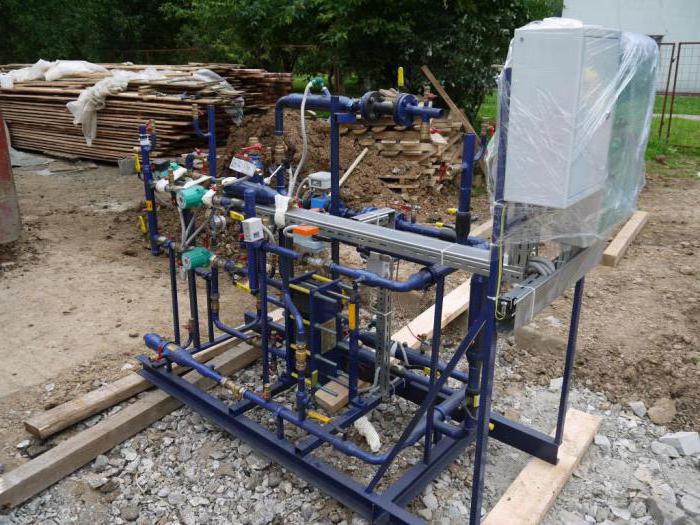

Блочный тепловой пункт: описание, характеристики, назначение
Блочные тепловые пункты предназначены для того, чтобы присоединить к тепловой сети отопления, которая уже существует, новые объекты, жилые дома и т. д. Кроме подвода отопления возможна также поставка горячей воды и присоединение объекта к такой коммуникации, как канализация.
Общее описание БТП

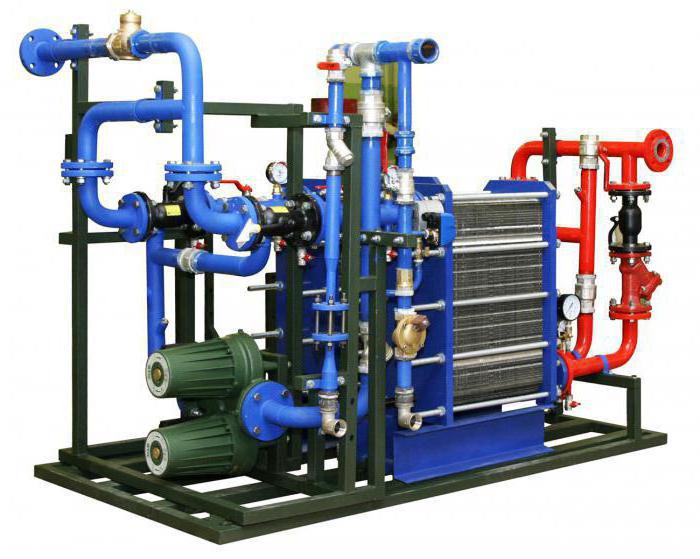

Блочный тепловой пункт (БТП) — это готовая к работе укомплектованная установка. Здесь важно знать, что компоновку какими-либо устройствами для каждого пункта осуществляют в индивидуальном порядке. Основной характеристикой, на которую опираются специалисты при сборке агрегата, — это размеры помещения, в котором будет установлен объект.
Само же производство блочного пункта осуществляется посредством использования базовых схем, на основании которых, имеется возможность присоединить это оборудование к обычной инженерной тепловой сети здания. Существует общая программа расчета «Данфосс» для тепловых пунктов. Стоит отметить, что это один из довольно крупных производителей блочных тепловых пунктов.
Комплектация
Если говорить о наиболее распространенной комплектации БТП, считающейся стандартной, то в нее входят такие элементы, как:
- Узел учета и регулирования. Данный узел предназначен для того, чтобы вести учет фактического расхода теплоносителя и теплоты. Кроме того, он занимается регулировкой расхода теплового носителя в соответствии с заданным графиком температуры.
- Узел отопления. Этот элемент отвечает за расход тепловой энергии с учетом погодных условий, времени суток и других условий.
- Узел горячего водоснабжения. Данное устройство предназначается для поддержания оптимальной температуры воды в системе (55-60 градусов по Цельсию) и ее подачи потребителю. Также этот узел отвечает за проведение операций по термической обработке системы.
- Узел вентиляции. Данная система предназначена для регулирования расхода поставляемой тепловой энергии потребителю в зависимости от погодных условий, а также времени суток.
Устройство БТП
Блочный тепловой пункт — это автоматизированная установка, которая предназначена для того, чтобы передавать энергию, поступающую от котельной, тепловой электростанции, РТС к отопительным, а также вентиляционным и ГВС-коммуникациям, подключающихся к жилым или производственным зданиям. Другими словами, это местный посредник между станцией и потребителем.
Если говорить о помещении, в котором планируется устанавливать блочный тепловой пункт, то оно должно быть достаточным по размеру, чтобы можно было разместить все блочное оборудование, а также контрольные и измерительные приборы, необходимые для функционирования системы. Все эти устройства нужны для того, чтобы ТП мог выполнять такие функции, как:
- преобразование теплоносителя;
- регулировку, контролирование и изменение тепловых значений;
- распределение теплоносителя по групповым или индивидуальным системам;
- играет роль предохранителя в случае, если температура поднимается выше максимального значения;
- ведет учет потребляемого тепла и теплоносителя.
Разнообразие систем
По своим характеристикам и приему источников тепла ТП делятся на виды. Первый вид относится к открытой системе. В этом случае жидкость поступает к БТП прямо из теплоносителя, а весь объем жидкости, который уходит на работу оборудования, восполняется за счет полного или частичного забора воды.
По своему типу подключения к системе открытые виды БТП можно разделить на две группы:
- Зависимая схема. В такой системе теплоноситель подается сразу в систему отопления. К преимуществам схемы относится ее простота, а также то, что не требуется снабжение дополнительным оборудованием. Однако без него отсутствует возможность регулировки подачи тепла на данном узле.
- Независимая схема. В такой системе между потребителем и самой тепловой станцией имеются такие устройства, как теплообменники. С их помощью удается регулировать подачу источника тепла, что помогает экономить до 40 % энергии.
Какие преимущества дает монтаж БТП?
Установка автоматизированного блочного теплового пункта может дать системе несколько следующих преимуществ:
- Повышает экономичность сети. Возможность регулировки расхода тепла на месте повышает общую экономию тепловой энергии примерно на 15 %.
- Автоматизация процесса контроля. У оборудования имеются тепловые реле, которые дают возможность настройки оборудования таким образом, чтобы компенсировать погодные условия, а также менять режим работы в соответствии с временем суток.
- Снижение материальных затрат. Так как установка является автоматизированной системой, то требуется меньше персонала для того, чтобы следить за его работой, контролировать состояние тепловых элементов, проводить профилактические работы или ремонт и т. д. В сумме все это способно снизить затраты материальных средств примерно втрое.
- Даже при высокой производительности (до 2 Гкал/час), данное оборудование относится к компактному. Примерный участок, который придется выделить под БТП — это 20-25 м2.
Производитель Danfoss
Приобретение блочных ТП у таких крупных производителей имеет свои преимущества. К примеру, одно из основных отличий от других производителей состоит в том, что оборудование поставляется на место монтажа в уже готовом виде. То есть, собирать агрегат не придется, что существенно увеличивает скорость установки и подсоединения. Из таких преимуществ также можно выделить и то, что установки от «Данфосс» могут эксплуатироваться в полностью автоматическом режиме.
Для того чтобы оборудование заработало в таком режиме, нужно всего лишь выставить нужные значения температуры и давления. Регулирующие и контролирующие приборы в дальнейшем будут поддерживать заданный режим работы. Также стоит добавить, что здесь присутствует возможность индивидуальной комплектации по заказу покупателя. Можно добавить систему учета, систему удаленного контроля устройства и т. д.
Тепловые пункты СП 41-101-95
Данная бумага является документом, по которому осуществляется проектировка теплового пункта. Все правила, которые прописаны в данной бумаге распространяются на такие ТП, характеристики которых попадают под заданные: давление горячей воды до 2,5 МПа, температура жидкости до 200 градусов по Цельсию. Если установка работает с паром, то его условное рабочее давление должно быть в пределах до 6,3 МПа, а температура не должна превышать 440 градусов по Цельсию.
По данному СП тепловые пункты разделяются на две основных категории — это индивидуальные или центральные. Индивидуальные ТП предназначаются для того, чтобы присоединиться к системе отопления, водоснабжения и вентиляции одного здания или же его части. Центральные ТП предназначаются для того же, что и ИТП, но с одной лишь разницей, что они используются для нескольких зданий сразу.
Тепловой пункт — это… Что такое Тепловой пункт?
- Тепловой пункт
38. Тепловой пункт
Комплекс установок, предназначенных для преобразования и распределения тепла, поступающего из тепловой сети
3.12 тепловой пункт : Сооружение с комплектом оборудования, позволяющее изменить температурный и гидравлический режимы теплоносителя, обеспечить учет и регулирование расхода тепловой энергии и теплоносителя;
3.4.6 тепловой пункт : Комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя.
[ title=»Правила технической эксплуатации тепловых энергоустановок»] [7]
Тепловой пункт — комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию, регулирование параметров теплоносителя [5].
4.165. Тепловой пункт с бойлерной допускается размещать непосредственно в помещении вентиляционного оборудования, а также совмещать с помещением установок кондиционирования воздуха.
4.166. Площади основных технических помещений приведены в табл. 39. Высота этих помещений определяется габаритами размещаемого в них оборудования и коммуникаций.
Таблица 39.
Название помещений
Площадь, м2 на 1 тыс.м3 объема здания2)
Машинный зал приточно-вентиляционного оборудования с холодильной установкой
8
Тепловой пункт с бойлерной
4 — 6
Зал для кондиционеров1)
8
Вытяжные вентиляционные камеры1)
4
1) Могут совмещаться с помещениями для установок приточной вентиляции.
2) Цифры уточняются проектом в зависимости от типа оборудования.
3.16 тепловой пункт: Комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, трансформацию и регулирование параметров теплоносителя.
3.1.19 тепловой пункт: Совокупность устройств, предназначенных для присоединения к тепловым сетям систем отопления, вентиляции, кондиционирования воздуха, горячего водоснабжения жилых и общественных зданий.
Смотри также родственные термины:
Тепловой пункт (ТП) — тепловой узел, предназначенный для распределения теплоносителя по видам теплового потребления.
Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.
- Тепловой пробой
- Тепловой пункт (ТП)
Смотреть что такое «Тепловой пункт» в других словарях:
Тепловой пункт — (ТП) комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления,… … Википедия
Тепловой пункт — тепловой узел, предназначенный для распределения теплоносителя по видам теплового потребления. См. также: Теплоснабжение Финансовый словарь Финам … Финансовый словарь
Тепловой пункт — – совокупность устройств, предназначенных для присоединения к тепловым сетям систем отопления, вентиляции, кондиционирования воздуха, горячего водоснабжения жилых и общественных зданий. Примечание. Тепловые пункты могут быть индивидуальными … Энциклопедия терминов, определений и пояснений строительных материалов
тепловой пункт — Комплекс установок, предназначенных для преобразования и распределения тепла, поступающего из тепловой сети. [ГОСТ 26691 85] Тематики теплоэнергетика в целом … Справочник технического переводчика
Тепловой пункт (ТП) — тепловой узел, предназначенный для распределения теплоносителя по видам теплового потребления. Источник: snip id 2791: Правила эксплуатации теплопотребляющих установок и тепловых сетей потребителей … Словарь-справочник терминов нормативно-технической документации
Тепловой пункт — совокупность устройств, предназначенных для присоединения к тепловым сетям систем отопления, вентиляции, кондиционирования воздуха, горячего водоснабжения и технологических теплоиспользующих установок промышленных и сельскохозяйственных… … Официальная терминология
тепловой пункт — тепловой узел, предназначенный для распределения теплоносителя по видам теплового потребления. (Смотри: Правила техники безопасности при эксплуатации теплопотребляющих установок и тепловых сетей потребителей. Госэнергонадзор 7 мая 1992 г.)… … Строительный словарь
Тепловой пункт — теплораспределительный пункт, комплекс установок, предназначенных для распределения тепла, поступающего из тепловой сети (См. Тепловая сеть), между потребителями в соответствии с установленными для них видом и параметрами теплоносителя.… … Большая советская энциклопедия
Тепловой пункт центральный (ЦТП) — Центральный тепловой пункт (ЦТП) установка, служащая для подготовки и распределения сетевой воды и тепловой энергии по системам теплопотребления нескольких зданий или сооружений, в каждом из которых расположен индивидуальный тепловой пункт…… … Официальная терминология
Тепловой пункт индивидуальный — Индивидуальный тепловой пункт (ИТП) установка, служащая для подготовки и распределения сетевой воды и тепловой энергии по одной или нескольким системам теплопотребления, расположенным в одном здании или сооружении или в его части… Источник:… … Официальная терминология
Индивидуальные и центральные тепловые пункты
Индивидуальные и центральные тепловые пункты: особенности и отличия
Тепловой пункт представляет собой комплекс оборудования по приёму, преобразованию и распределению тепловой энергии, оснащённый насосным оборудованием, приборами учета, запорно–регулирующей арматурой, системами и приборами по автоматизации различных технологических процессов.
Данные комплексы подразделяются на индивидуальные и центральные тепловые пункты (ИТП и ЦТП) по числу обслуживаемых потребителей. Они различаются между собой как масштабами, так и целями использования. Ключевая задача любого ТП — обслуживание потребителей, поддержание работоспособности всех систем и своевременное устранение любых неисправностей.
Устанавливаются ИТП с целью обслуживания индивидуального здания или его части. Обычно такой пункт располагается в техническом помещении того же здания. Он может находиться и в обособленном строении. Если в сооружении имеются помещения различного типа (к примеру, магазины, офисы, малые предприятия), то в для каждого помещения могут обустраиваться собственные ТП.
ЦТП отличаются от ИТП обслуживанием нескольких зданий. Чаще всего они располагаются в отдельном от строении, которое специально предназначено для этого. Устройство ЦТП допускается к обслуживанию индивидуального здания, если оно является сложным по своей структуре и для его обслуживания нужно устанавливать несколько ИТП.
Индивидуальные и центральные тепловые пункты используются с целью подключения систем отопления, распределения тепловой энергии в соответствии с установленными режимами теплопотребления, горячего водоснабжения и вентиляции.
Все перечисленные задачи можно решить с помощью автоматизации теплового пункта. В результате этой процедуры, можно достичь и солидной экономии энергопотребления: около 30-35% в год. Индивидуальные и центральные тепловые пункты выполняют прием теплоносителя, его преобразование и распределение между потребителями, а также ведут учет потребления энергии. Различные функции выполняются в автоматическом режиме:
— Поддержание нужных параметров теплоносителя в самой системе отопления и вентиляции с поддержанием необходимых температурных условий;
— Установление в системе горячего водоснабжения требуемой температуры воды;
— Стабилизация и согласование гидравлических режимов в системах теплопотребления и тепловых сетях.
Обязательным в индивидуальных и центральных тепловых пунктах является наличие узлов ввода тепловой сети, согласования давления и учета теплопотребления.
