Скорлупа ППУ — назначение.
Компания ООО ПО СанТермо реализует скорлупу ППУ собственного производства по лучшим ценам в регионе. Организуем оптовые поставки ремонтно-строительным организациям, предприятиям жилищно-коммунального хозяйства и компаниям, которые специализируются на поставках изолированных пенополиуретаном труб и комплектующих для строительства теплотрасс и трубопроводов горячего водоснабжения.
- Каталог скорлупы ППУ
- Прайс-лист на скорлупу ППУ
- Скорлупа ППУ — назначение.
- Что такое скорлупа ППУ
- Скорлупа ППУ-преимущества использования.
- Скорлупа ППУ — фото.
Что такое скорлупа ППУ
Скорлупа ППУ – это готовые элементы сборно-разборной тепловой изоляции, которые монтируются на трубы непосредственно в месте производства работ – будь то ремонт имеющихся, или строительство новых трубопроводов.
Для фиксации элементов скорлупы ППУ на поверхности труб используются различные клеи с высокими адгезивными свойствами, пластиковые стяжки, вязальная проволока или металлические бандажи. По желанию заказчика сегменты изоляции труб и отводов могут выпускаться в защищенном исполнении – с твердым покрывным слоем. Чаще других материалов для этой цели используются металлическая фольга и различной толщины стеклопластик.
Скорлупа ППУ-преимущества использования.
Применение скорлупы для изготовления теплоизоляционного слоя при ремонте и строительстве трубопроводов имеет множество технических и экономических преимуществ:
- Возможность быстрого монтажа.
- Простая технология сборки теплоизоляционного слоя, не требующая высокой квалификации персонала.
- Скорлупа ППУ имеет низкую теплопроводность и обеспечивает эффективное ресурсосбережение.
- Удобный частичный демонтаж теплоизоляции для выполнения ремонтно — профилактических работ на участке трубопровода.
- Элементы изоляции отслуживших трубопроводов могут использоваться повторно.
- Удобство хранения, перевозки и монтажа элементов скорлупы ППУ.
- Длительный срок службы.
Выгодные условия приобретения в ООО ПО СанТермо
Приобретая элементы сборно-разборной теплоизоляции – скорлупы ППУ оптовыми партиями, партнеры ООО ПО СанТермо пользуются максимальным скидками, которые может предоставить только непосредственный производитель данного вида продукции. Гарантируем высокое качество, низкие цены и соответствие всех типоразмеров скорлупы ППУ требованиям ГОСТ 30732-06 и техническим условиям предприятия.
Изготовление скорлупы ппу от ООО ПО «СанТермо».

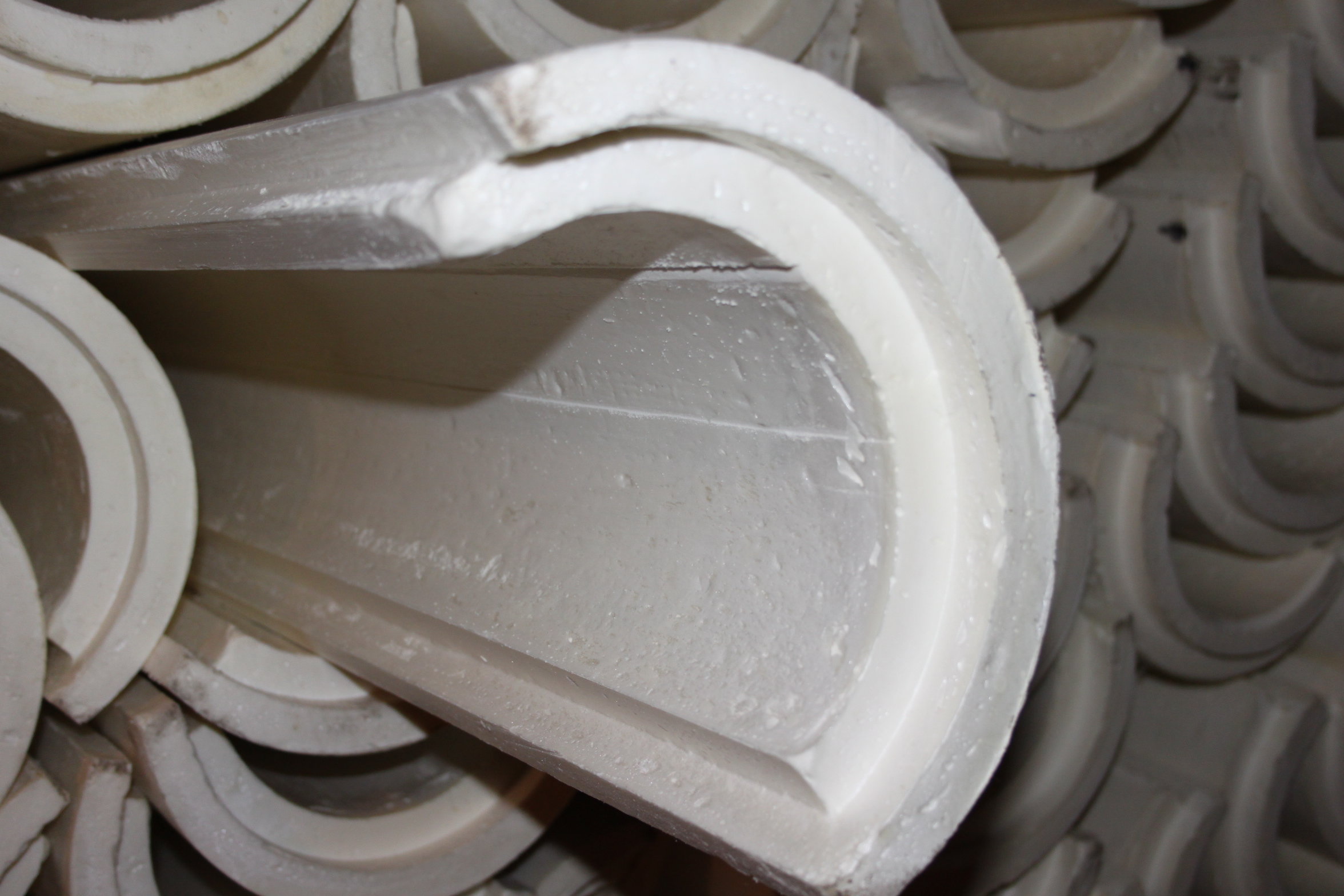

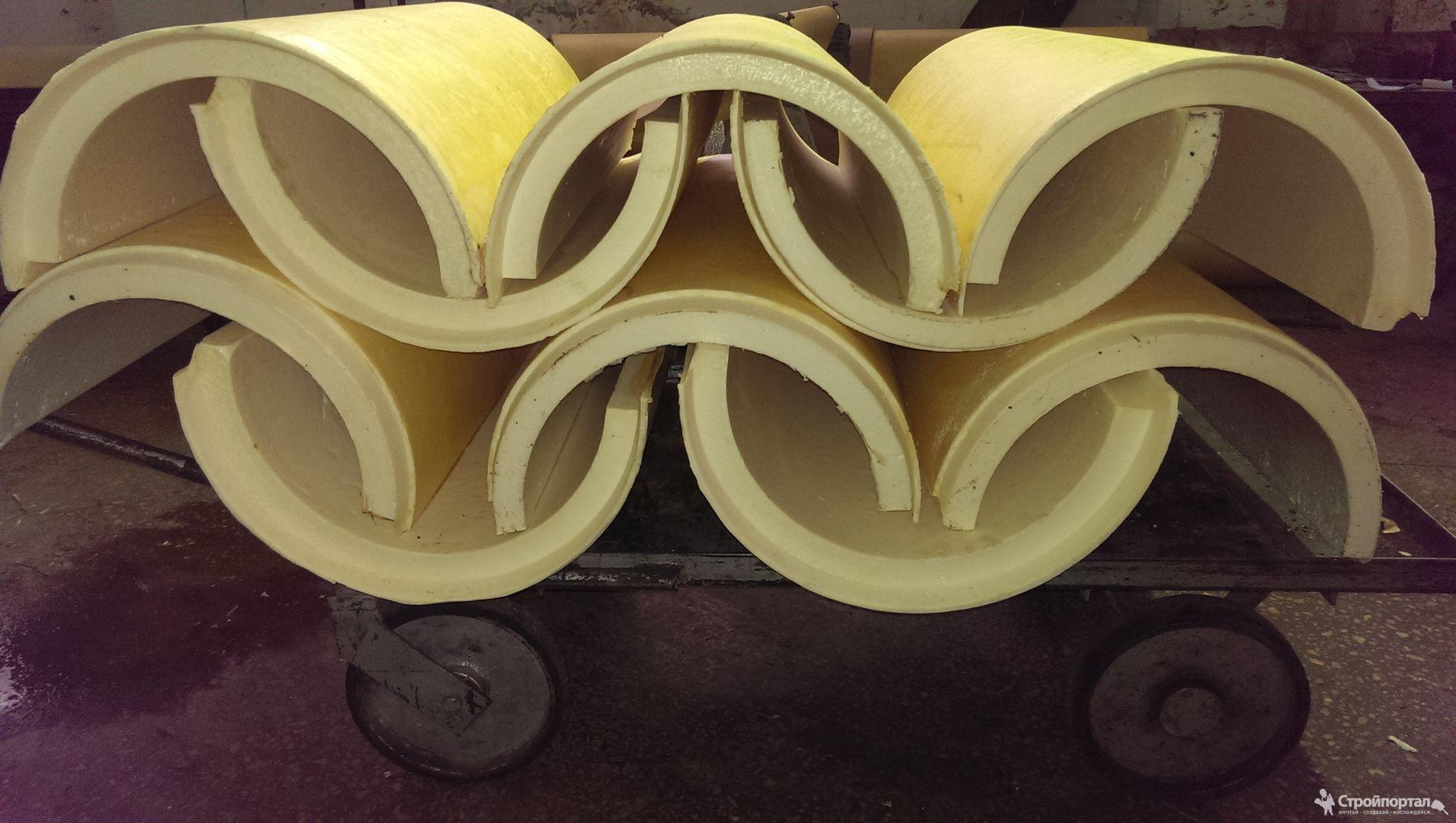

Cкорлупа ППУ фото.
Если вы хотите приобрести скорлупу ППУ или узнать более подробную информацию, вы можете связаться с нашим менеджером по телефону (343) 253-17-00 либо отправить заявку на почту [email protected].
ППУ Скорлупа
Каталог: ППУ скорлупы / ППУ плиты / Теплоизоляция ИЗОПАЙП / Скорлупы для утепления запорной арматуры / Аксесуары

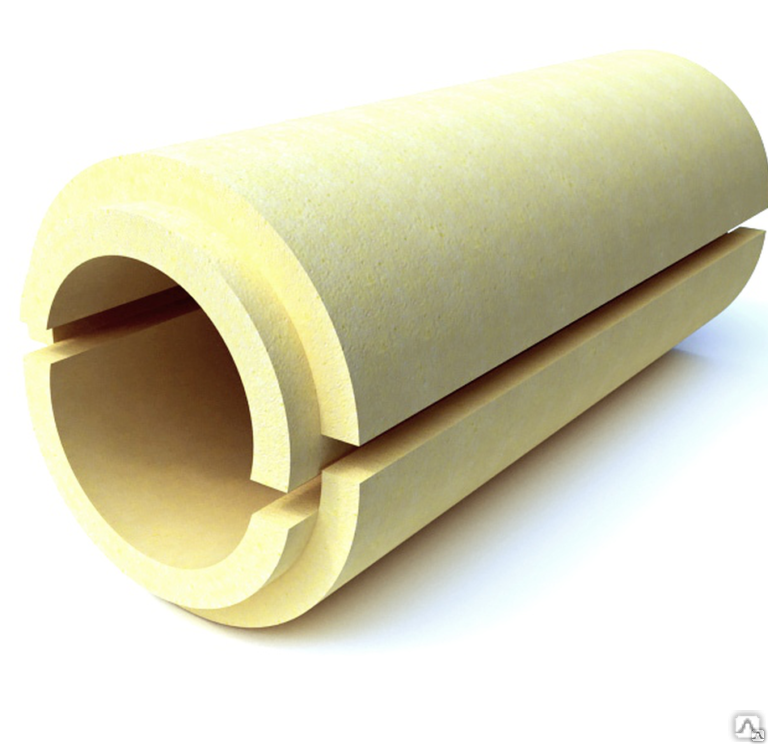

ППУ скорлупа без покрытия ППУ скорлупы без облицовки для изоляции труб прокладываемых в грунте или под кожухом. Требуется защита ппу скорлуп от УФ излучения. В основном используется для теплоизоляции труб в помещениях.

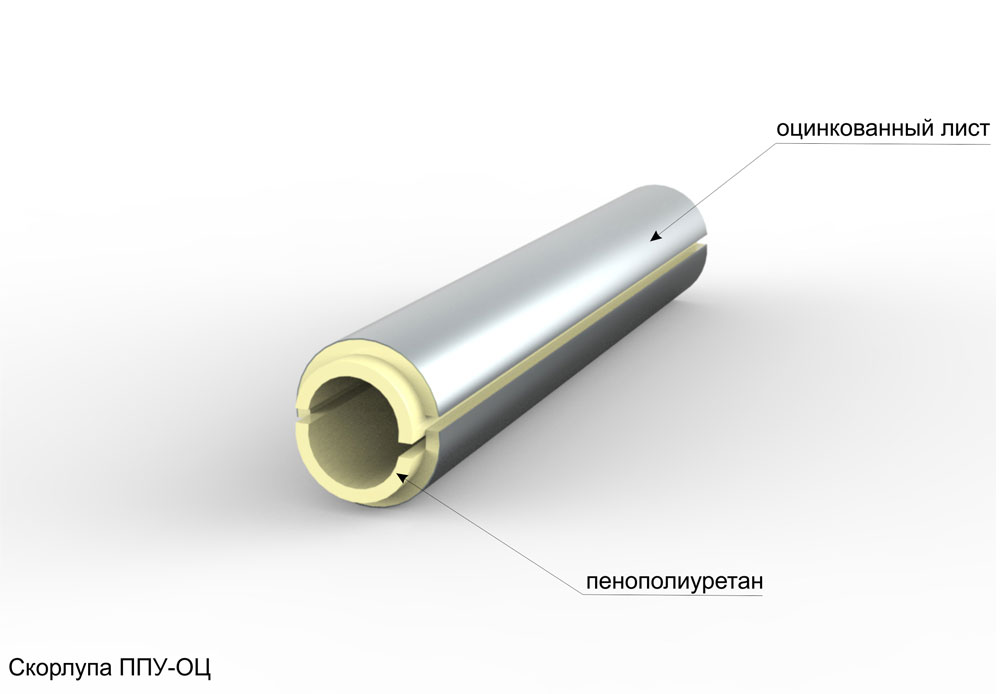

ППУ скорлупа с оцинковкой ППУ скорлупа с фольгой или оцинковкой для изоляции труб на открытом воздухе. Является антивандальной защитой.Не требует дополнительной защиты от УФ излучения.
Возможна теплоизоляция труб проложенных на открытом воздухе.

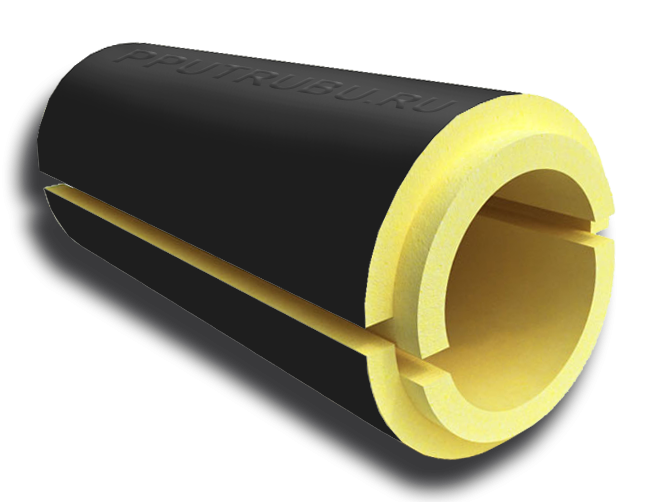

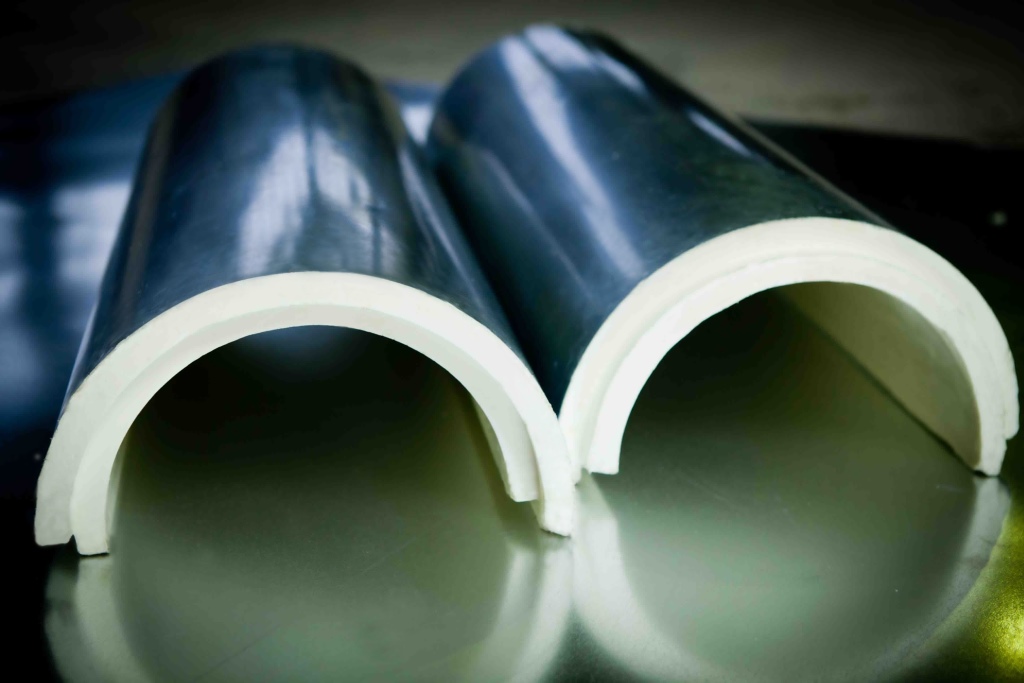

ППУ скорлупа спокрытием из стеклопластика ППУ скорлупа с облицовкой из стеклопластика для изоляции труб на открытом воздухе. Стеклопластик достаточно прочное покрытие — защищает от механических повреждений. Не требует дополнительной защиты от УФ излучения. Возможна теплоизоляция труб и трубопроводов проложенных на открытом воздухе.

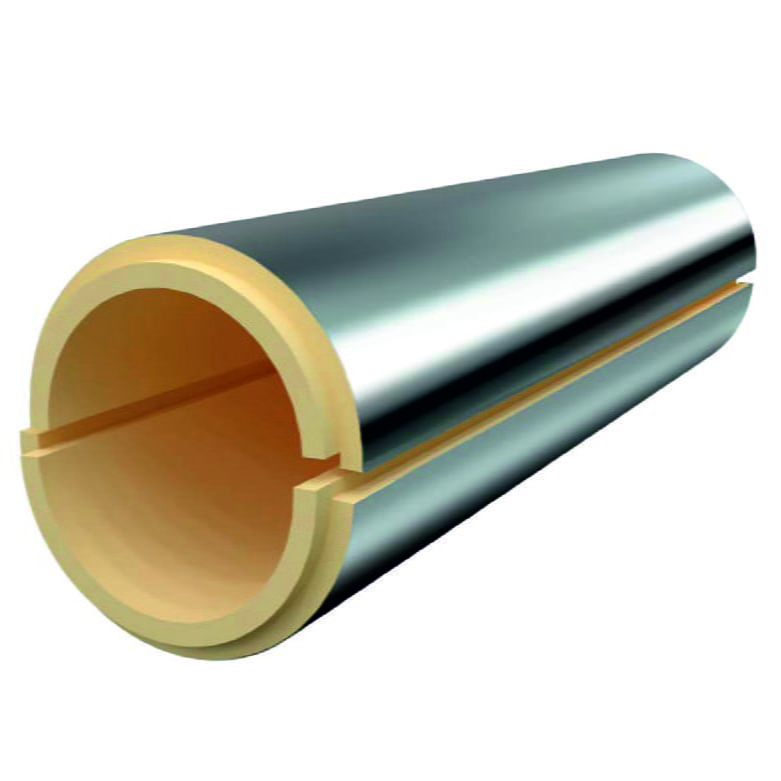

ППУ скорлупа с фольгой ППУ скорлупа с фольгой для изоляции труб на открытом воздухе.Не требует дополнительной защиты от УФ излучения. Возможна теплоизоляция труб проложенных на открытом воздухе.
| Параметры | Значение параметра |
|---|---|
| Длина, м п. | 1 |
| Диаметр, мм | 32-1220 |
| Толщина стенки, мм | 40-60 |
| Коэффициент теплопроводности, Вт/мК | 0,025 |
| Плотность, кг/м3 | 40,60 |
| Температура применения, °С | от -100 до +100 (Р1) от -100 до +150 (Р2) |
| Паропроницаемость, мг/(МчПа) | 0,05 |
| Допустимая нагрузка, кг/см2 | 1,93 |
| Монтаж | |
| Применение | теплоизоляция водо-, паро-, газо-, нефтепроводов |
| Изделие является безвредным для здоровья человека и окружающей среды | |
Монтаж ппу скорлупы
Монтаж скорлуп ППУ осуществляется в любое время года.
Основные правила при монтаже:
- монтаж проводится при сухой погоде, т.к. вода, попавшая в пространство между трубой и скорлупой ППУ, может негативно сказаться на качестве теплоизоляции и сроке службы изолируемых трубопроводов;
- не должно оставаться зазоров в местах соединения скорлуп;
- при монтаже используются хомуты, которые предотвращают смещение ППУ скорлуп вдоль труб, а также не допускают их провисания под силой тяжести;
- ВАЖНО строго следовать рекомендации по количеству хомутов на погонный метр;
- при использовании ППУ скорлуп без облицовки на открытом воздухе необходимо обязательно установить защитное покрытие от УФ излучения на скорлупы, а также защитить трубопровод и скорлупы от возможных механических повреждений.
Рекомендации по защите скорлуп без покрытия от УФ излучения
- обработка поверхности скорлуп и стыков полимерно — битумной мастикой;
- монтаж поверх скорлуп защитного кожуха, например из материала АРМОФОЛ®СТ, АРМОФОЛ® тип В
видео-инструкция по утеплению своими руками, из пенополистирола, изоляция, технические характеристики, теплоизоляция, утеплитель, фото и цена
Трубопроводы любого назначения нуждаются в обязательном утеплении, которое позволяет обеспечить эксплуатацию магистралей при любых погодных условиях. Наиболее простым способом защиты магистрали от влияния неблагоприятных температур является базальтовая скорлупа для труб, основное преимущество которой заключается в простоте монтажа.
ППУ для трубопровода на фото состоит из двух частей.
Какие бывают скорлупы для труб
Скорлупа для утепления труб позволяет значительно упростить монтаж утеплителя для коммуникационных линий.
Если вам приходилось ранее использовать для теплоизоляции рулонные материалы (стекловату или минвату), то вы сможете по достоинству оценить преимущества скорлупы.
Данный продукт выпускается в двух видах: в качестве полого цилиндра или же состоит из двух половинок, которые при монтаже стыкуются друг с другом. Кромки сборных элементов могут быть как ровными, так и оборудованными системой типа «паз-гребень», что значительно ускоряет монтажные работы и увеличивает уровень эффективности теплоизоляции.
Утеплитель из пенополистирола (ППС) с системой «паз-гребень».
Рассмотрим на примере таблицы особенности различных видов такой теплоизоляции:
| Виды | Характеристики |
Преимущества:
Недостатки:
| |
| Из пенополистирола. Жесткий по структуре продукт, выпускаемый в виде двух половинок, которые могут иметь как замковую, так и беззамковую кромку. | Преимущества:
Недостатки:
|
| Скорлупа ппу для труб – считается наиболее перспективным видом утеплителя. | Преимущества:
|
Технические характеристики ППУ для трубопровода
ППУ изделия различных форм и диаметров.
Изоляция труб скорлупой ППУ сегодня является выбором как профессионалов, так и народных умельцев (см.также статью “ППР труба – особенности и применение”).
Такую популярность объясняют технические характеристики скорлупы ППУ для труб:
- Простота осуществления работ. Даже непрофессионал может установить такую теплоизоляцию своими руками, поскольку она не требует никаких дополнительных крепежей.
- Небольшой вес, вследствие чего не увеличивается суммарный вес конструкции.
- Минимальный коэффициент теплопроводности.
- Скорлупа ППУ для изоляции труб не боится плесени и грибков, а также не представляет никакого интереса для грызунов.
- Срок эксплуатации такого утеплителя составляет около 50 лет.
Обратите внимание! После демонтажа, скорлупа из ППУ может применяться повторно на других объектах.
- Благодаря минимальному влагопоглощению не нуждается в монтировании дополнительной гидроизоляции.
ППУ утеплитель на трубах отопления.
Технология установки теплоизоляции
Теплоизоляция для труб скорлупой ППУ не отличается особой сложностью.
Инструкция предполагает проведение нескольких этапов:
- В первую очередь, вам следует убедиться в том, что все элементы трубопровода находятся в целостности. В том случае, если вы обнаружили утечку, необходимо осуществить ремонтные работы для того, чтобы устранить причины их появления.
Обратите внимание! Все теплоизоляционные работы следует проводить только в сухую погоду. Следите за тем, чтобы на изолируемой поверхности не скапливался конденсат. В противном случае, эксплуатационный срок трубопровода значительно снизится.
- Поверхность трубопровода необходимо обработать антикоррозийным составом. Для этого может быть использована грунтующая краска.
- Теперь можно приступить к монтажу изоляции. Монтаж осуществляется таким образом, чтобы между элементами утеплителя не возникало щелей.
Обратите внимание! Для труб небольшого диаметра следует использовать утеплитель, состоящий из двух половинок, при этом, их монтаж желательно осуществлять вразбежку, дабы обеспечить лучшую фиксацию теплоизоляционных элементов. Для трубопроводов большого диаметра более предпочтительными являются теплоизоляторы, состоящие из нескольких частей.
- Для большей эффективности теплоизоляции специалисты рекомендуют проклеивать стыки между элементами фольгированным скотчем. Он продается в любом строймагазине. Если же такого скотча у вас нет, то можно обойтись и обычным, но эффективность работ в таком случае немного снизится.
Монтаж скорлупы на трубы большого размера.
- Если теплоизоляция для труб скорлупа монтируется на трубы большого диаметра, то её элементы следует дополнительно укрепить, для чего используют специальные хомуты, вязальную проволоку или стальные ленты.
Заключение
Сегодня полипропиленовый утеплитель для труб является наиболее востребованным. Высокая эффективность скорлуп из ППУ была проверена эксплуатацией многих коммуникационных линий, имеющих различное предназначение. Помимо промышленного использования, такая изоляция для трубопровода широко применяется в быту (см.также статью “Прозрачная труба: материалы и характеристики”).
Поэтому, если вы хотите значительно упростить процесс теплоизоляции, вам следует приобрести данный материал. Кроме того, закладка трубопровода с таким типом изоляции может осуществляться непосредственно в грунт.
Видео в этой статье предоставит больше полезной информации по данной теме.
Скорлупа ППУ | Пантелеев Групп
Предлагаем купить скорлупы ППУ по выгодным ценам от производителя. Высокое качество продукции. Соблюдение сроков изготовления и поставки. Доставка по Росии автомобильным и ж/д транспортом. Есть своя железнодорожная ветка. Удобное расположение склада между Нижним Новгородом и Дзержинском.
Применение
Применение скорлупы ППУ для изоляции трубопроводов является стандартом. Изоляция на основе пенополиуретана позволяет уменьшить потери тепла в системах отопления и водоснабжения (посмотреть характеристики). Для надземных трубопроводов используют скорлупы ППУ в фольгированной или оцинкованной оболочке. Оцинкованная оболочка подходит для труб, находящихся на открытом воздухе. Внтури помещений можно использовать скорлупы в фольгированной оболочке.
Что касается долговечности, пенополиуретан — износостойкий синтетический материал.
При соблюдении технологии производства и правильной эксплуатации он прослужит до 50-ти лет.
Виды наружного покрытия скорлупы ППУ
Оцинкованные скорлупы ППУ используют для теплоизоляции надземных трубопроводов. Оцинковка защищает пенополиуретан от воздействия влаги и ультрафиолета. Монтаж и изоляцию стыков необходимо выполнять качественно в соответсвии с технологией. Такой трубопровод прослужит долго. Эксплуатационные расходы будут минимальны.
Скорлупы с фольгированным покрытием подходят для применения внутри зданий. По стоимости такое покрытие дешевле оцинковки и его вполне достаточно для защиты слоя ППУ от внешнего воздействия. Под слоем фольги находится слой армофола.
Стеклопластиковое покрытие обладает высокой прочностью, низким водопоглощением, стойкостью к атмосферным воздействиям. Он надежно защищает слой ППУ от внешний воздействий. Применяется для наружных и внутренних трубопроводов.
Это самые простые и недорогие изделия. Внешняя изоляция наносится по месту монтажа в зависимости от услових эксплуатации.
Возможно использование для подземных и надземных трубопроводов.
Производство в Нижнем Новгороде
«Завод пластиковых труб» гарантирует соответствие качества изделий требованиям ТУ 5768-019-01297858-08. Производство скорлуп ППУ находится в промышленной зоне Нижнего Новгорода. Также мы готовы предложить готовые трубы в ППУ изоляции с защитным покрытием из полиэтилена или оцинкованного листа.
Преимущества
- Минимальные показатели теплопроводности. Для ППУ характерны быстрая окупаемость и экономическая выгода при использования.
- Устойчивость к воздействию агрессивных сред (бензин, дизельное топливо, растительные и животные жиры, минеральные масла, кислоты и пр.).
- Высокие гидроизолирующие свойства. ППУ практически не впитывает влагу (процент закрытых пор – до 95%), но при этом он дает выход избыточной влаге.
- ППУ не деформируется и сохраняет свои свойства и структуру в температурном диапазоне от -70 до +130 °С. Подробнее о температуре см. ТУ.
- Возможно неоднократное использование изоляции. После проведения ремонтных работ теплоизоляция производится с использованием демонтированной скорлупы.
ТУ.Таблица: размеры и характеристики скорлупы ППУ
| Наружный диаметр стальных труб, мм | Толщина ППУ изоляции, мм | Наружный диаметр стальных труб, мм | Толщина ППУ изоляции, мм | |
|---|---|---|---|---|
| 27 мм | 40 | 168 мм | 40 | |
| 38 мм | 40 | 168 мм | 70 | |
| 38 мм | 50 | 168 мм | 90 | |
| 48 мм | 40 | 219 мм | 40 | |
| 48 мм | 50 | 219 мм | 50 | |
| 57 мм | 40 | 219 мм | 60 | |
| 57 мм | 50 | 219 мм | 70 | |
| 57 мм | 60 | 219 мм | 100 | |
| 57 мм | 100 | 219 мм | 115 | |
| 61 мм | 38 | 225 мм | 40 | |
| 76 мм | 40 | 225 мм | 50 | |
| 76 мм | 50 | 225 мм | 115 | |
| 89 мм | 40 | 273 мм | 40 | |
| 89 мм | 50 | 273 мм | 50 | |
| 108 мм | 40 | 273 мм | 100 | |
| 108 мм | 50 | 325 мм | 50 | |
| 108 мм | 60 | 325 мм | 60 | |
| 108 мм | 70 | 325 мм | 80 | |
| 108 мм | 100 | 325 мм | 100 | |
| 114 мм | 40 | 377 мм | 50 | |
| 114 мм | 50 | 390 мм | 50 | |
| 114 мм | 60 | 426 мм | 50 | |
| 114 мм | 70 | 435 мм | 50 | |
| 114 мм | 80 | 480 мм | 50 | |
| 133 мм | 40 | 530 мм | 50 | |
| 133 мм | 50 | 630 мм | 50 | |
| 133 мм | 70 | 630 мм | 60 | |
| 159 мм | 40 | 720 мм | 50 | |
| 159 мм | 50 | 820 мм | 50 | |
| 159 мм | 80 | 1020 мм | 50 | |
| 159 мм | 100 | 1420 мм | 100 |
Теплоизоляция труб заказать, скорлупа из пенопласта заказать по низкой цене
· Сохранения заданной температуры на поверхности теплоизоляционного материала;
· Защиты жидкостей, проходящих по трубам, от замерзания;
· Предотвращения возникновения конденсата на изоляционных материалах;
· Теплоизоляционной защиты подземных трубопроводов водяных тепловых сетей.
Скорлупа на пенопластовой основе может использоваться
· Для теплоизоляции как надземных, так и подземных инженерных коммуникаций;
· Для защиты труб канализации и водопровода;
· Для защиты вентиляции;
· Для защиты от экстремальных температур коммуникаций, проходящих над и под землей; водопроводных труб горячего и холодного водоснабжения, транспортных магистралей;
· Для изоляции газопроводов и колодцев;
· Трубная изоляция из пенополистирола так же используется для теплоизоляции в частном строительстве;
Достоинство скорлупы на пенопластовой основе состоит в том, что она отличается абсолютной герметичностью, стоит недорого, а установка ее занимает минимум времени.
Благодаря использованию такой защиты удается значительно продлить эксплуатационный период коммуникаций, в особенности, тех, что находятся над землей. Преимущество пенопластовой теплоизоляции также заключается в том, что для ее монтажа нет необходимости в специализированных навыках и умениях.
Обычный человек, который прежде не сталкивался с монтажными работами, сможет без проблем установить теплоизоляцию. Конечно, если монтаж будет выполняться силами профессионалов, он окажется более надежным. Основу пенопластовой скорлупы составляют, как правило, две половинки или несколько сегментов. Их нужно покупать точно по диаметру трубы. На торцах скорлуп имеются специальные крепления гребень – паз, что обеспечивает прочное соединение частей. Когда сегменты соединены специальным замковым приспособлением, то утеплитель можно дополнительно накрыть неким материалом. В процессе монтажа, если возникла необходимость в корректировке размеров, скорлупу можно резать при помощи макетного лезвия или ножовки. Замковое соединение обеспечивает отсутствие мостиков холода в изоляции. Скорлупу из пенополистирола можно применять как с наружным покрытием (стеклоткань, фольга, толь) так и без покрытия. Трубы в такой теплоизоляции можно и не закапывать в землю, но надёжнее будет всё-таки уложить в траншею на песчаную подушку и засыпать сверху грунтом.
Эффективность и технологичность сделали такую теплоизоляцию почти незаменимой в наших климатических условиях. Простота монтажа позволяет использовать её при строительстве своими руками.
Основными достоинствами пенопластовой изоляции являются
- Экономичность.
- Постоянство структуры.
- В процессе службы пенопласт не меняется в размерах и не меняет структуры под постоянным грунтовым воздействием, если он защищает коммуникации, находящиеся под землей.
- Изоляция может вестись при отсутствии дорогостоящих блоков на бетонной основе.
- Трубы не обязательно укладывать на значительную глубину для предотвращения образования льда.
- Использование может быть многоразовым.
- Скорлупа может быть снята, после чего установлена на новом объекте с сохранением всех эксплуатационных показателей.
Утепление труб сегментами из пенопласта позволяет добиться высоких теплоизоляционных показателей, снизить расходы на транспортировку, тепловые потери и риски повреждения трубы.
Одним из главных преимуществ является дешевизна материала. Скорлупа из пенополистирола, цена ее, по сравнению с изоляцией из пенополиуретана, меньше в 3 раза, а по сравнению с минераловатной – в 6 раз.
К преимуществам применения данного теплоизолятора следует отнести простоту и скорость монтажа, так как утепление производится намного быстрее и проще, чем, например, рулонной минеральной ватой.
Сравнительные характеристики материалов
|
Минеральная вата
|
Пенопласт (полистирол) |
|
Экологически вредна – в составе связующего вещества содержится фенол – формальдегидные смолы. Не подлежит переработке. |
Экологически безопасен. Подлежит вторичной переработке. Нет ограничений по применению. |
|
Не выдерживает нагрузок, низкие механические свойства. |
Стабильность размеров при воздействии механических нагрузок. Долговечен.
|
|
Впитывает влагу, вследствие чего теряет свои теплоизоляционные свойства. Требует дополнительной изоляции. |
Обладает низким водопоглощением. |
|
Монтаж запрещен при влажной погоде. |
По требованиям к монтажу – ограничений нет. |
Подвержена усадке, как следствие появление мостиков холода
Трубы, изолированные теплоизоляционной скорлупой из пенополистирола, меньше подвергаются коррозии, срок их годности увеличивается.
Работы по теплоизоляции скорлупой пенопласта производятся в несколько раз быстрее, чем при использовании минваты и других материалов.
Скорлупа из пенополистирола обладает высокой стойкостью к развитию плесени, грибков, бактерий.
Диаметр и толщина теплоизоляционных скорлуп изготавливаются в соответствии со стандартными размерами труб, но возможно изготовление по вашим чертежам.
Теплоизоляция труб скорлупа изготавливается круглого и квадратного сечения, а также возможны комбинированные варианты одна часть круглая другая квадратная.
Монтаж теплоизоляционной скорлупы из пенополистирола не требует специальной подготовки и квалификации монтажников: половинки скорлупы, соответствующего размера одеваются на трубу со смещением относительно друг друга на 20-30см, по длине. При необходимости разрезание скорлуп легко производится непосредственно на месте монтажа ножом или пилой.
Так как трубная теплоизоляция из пенопласта “скорлупа” имеет высокую структурную стабильность и не меняет геометрических размеров под тяжестью грунта, при теплоизоляции подземных инженерных коммуникаций, возможна теплоизоляция труб и без предварительной укладки бетонных лотков, что значительно экономит материальные затраты. При проведении ремонтных работ скорлупа легко демонтируется и может быть многократно использована. Благодаря скорлупе из пенопласта при теплоизоляции водопроводных труб городских магистралей от замерзания, трубы можно укладывать на меньшей глубине.
Еще одним достоинством применения теплоизоляционной скорлупы из пенополистирола для теплоизоляции трубопроводов является возможность придания скорлупе практически любых форм, что способствует функциональному приспособлению к конструктивным требованиям.
Теплоизоляция труб скорлупой из пенополистирола обладает следующими отличительными качествами:
• Высокое сопротивление диффузии водяных паров;
• Минимальное водопоглощение;
• Небольшой вес;
• Простота монтажа;
• Высокая структурная стабильность, не меняет геометрических размеров под тяжестью грунта;
• Наличие замкового соединения типа «шип-паз» позволяет добиться герметичности теплового слоя;
• Экологически безвредно;
• Низкий коэффициент теплопроводности;
• Изменения коэффициента теплопроводности во время эксплуатации незначительны;
• Сокращение сроков выполнения работ по утеплению магистралей;
• Снижение эксплуатационных расходов по обслуживанию трубопроводов;
• Срок эксплуатации до 50 лет;
• Высокая механическая прочность при низкой плотности;
• Долговечность;
• Экологическая чистота во время всего срока эксплуатации;
• Высокая стойкость к биологическому воздействию;
• Монтаж в любое время года;
| Главная Скорлупы ППУ пенополиуретановые для теплоизоляции труб Скорлупа ППУ для труб применяется для надежной теплоизоляции нефте- и газопроводов, она незаменима для сетей горячего и холодного водоснабжения жилых и промышленных объектов, подходит для изоляции сетей химических производств. Эффективность применения скорлупы ППУ для изоляции труб
Еще одним достоинством теплоизоляции для труб ППУ является ее стойкость к воздействию химических веществ. Посмотрев прайс Полевского завода, вы убедитесь, что скорлупы для труб ППУ продаются по вполне адекватной стоимости. Купить их можно, связавшись с нашими менеджерами по продажам. Гарантия 5 лет! Индивидуальная система скидок! |
Ее можно использовать в температурном диапазоне от -190 до +140 градусов. Допускается кратковременное повышение температуры жидкости в трубах до +150 градусов, но не дольше, чем на 10 минут, иначе начнется процесс коксования внутренней поверхности ППУ скорлупы.
При этом сам материал утеплителя абсолютно безопасен для природы, он не выделяет токсических веществ. Также скорлупа ППУ не гниет, не плесневеет, в ней не могут жить микроорганизмы и грибки.Изоляция для труб из стекловолокна |
Изоляция для труб из пенопласта Эта очень жесткая изоляция обеспечивает самый низкий расход тепла по сравнению с изоляцией для труб и ограничивает поглощение воды, воздуха и газа.
Он обычно используется в технологических трубопроводах и холодильных установках и лучше всего работает при температурах ниже 50 ° F.
Высокотемпературная самогерметизирующаяся трубка из стекловолокна коммерческого класса толщиной 1/2 дюйма и длиной 3 фута с армированной фольгой и бумажной оберткой. Используется для труб, непосредственно выходящих из печи и водонагревателей, где изоляция труб из пенопласта может оказаться неприемлемой.
Изоляция для труб из стекловолокнаобернута белой полиинкапсулированной бумажной оболочкой под названием ASJ Max, которая обеспечивает профессиональный и эстетичный внешний вид. Куртка ASJ Max Jacket ярко-белого цвета, ее легко протирать влажной тканью. Изоляция стекловолоконных труб Owens Corning имеет систему двойного закрытия SSL-II, которая использует 2…
Описание. Изоляционное покрытие для труб из стекловолокна предназначено в качестве теплоизоляции для трубопроводов горячего и холодного водоснабжения от -20 ° F до 1000 ° F.
Изоляция трубы отлита из стекловолокна высокой плотности, скрепленных смолой, которые поставляются в виде навесных секций длиной 3 фута. Стекловолокно обернуто белой универсальной оболочкой с самоуплотняющимся нахлестом (ASJ / SSL) для быстрой и надежной установки.
Если вы когда-нибудь хотели ковать, лить или плавить металл, этот проект — то, что вам нужно. Это индукционный нагреватель на 30 кВА, созданный [bwang] на Instructables. Он становится достаточно горячим, чтобы расплавиться и…
Есть сарай, который я ремонтирую и буду ремонтировать до конца своей жизни.Ей 30 лет, первый этаж — бетонные блоки, крыша — крыша, она в отличном состоянии, и ее планируется… Редакторы, помешанные на механике, выбирают каждый продукт, который мы рассматриваем. Мы можем получать комиссию, если вы покупаете по ссылке.
Johns Manville attic pro r19 Изоляция из стекловолокна со звукоизоляцией, площадью 103 кв. Фута. Нужна ли изоляция из стекловолокна. X ** дюйм. — **. * Кв. Ft Fiberglass Blown In Insulation R Value R-value определяет, насколько хорошо определенные строительные изоляционные материалы могут противостоять нагреванию.
Чем выше значение R, тем лучше изоляционные характеристики. При определении того, какой у вас уровень изоляции
Что произойдет, если вы коснетесь изоляции из стекловолокна Рулоны изоляции из не стекловолокна Изоляция защищает ваш дом от воздействия окружающей среды, снижает температуру в вашем доме, чтобы обеспечить комфорт и сэкономить на расходах на электроэнергию. Правильно утепленное здание необходимо накрывать от крыши до фундамента. Климатические условия влияют на соответствующий уровень и тип изоляции R — ** Стекловолокно *.*в. X ** дюйм. —
Изоляция для труб из стекловолокна. Изоляция труб из стекловолокна от Owens Corning и Johns Manville предназначена для использования на горячих, холодных, скрытых и открытых трубопроводах в коммерческих зданиях, промышленных объектах, а также на технологических или электростанциях. Изоляция труб из стекловолокна предназначена для эксплуатации при температурах от 0 ° F до 850 ° F (от -18 ° C до 454 ° C).
Если вы думаете об изоляции воздуховодов, вы, вероятно, уже видели изоляционный материал из стекловолокна.
Если вы думаете об изоляции воздуховодов, вы, вероятно, уже смотрели на изоляционный материал из стекловолокна.Это становится менее популярным, поскольку все больше людей узнают о дане
используйте изоляцию для труб из стекловолокна с твердым покрытием или изоляцию, которая обеспечивает откидную створку с липкой основой для герметизации изоляции на месте. Все эти типы скользят по трубе.
Стекловолоконные войлоки — самый дешевый и простой способ утеплить новые стены. Тем не менее, они часто устанавливаются плохо — и даже небольшие щели могут снизить эффективность стен дома. Эксперты DIY из журнала The Family Handyman Magazine. Вам также может понравиться: tbd протолкните биты полностью к задней части каждой стойки, а затем
Звуки воды в стене могут разбудить людей, спящих в других комнатах, особенно если вы встаете слишком рано, чтобы принять душ перед работой.Помимо водопроводных труб внутри стен есть еще…
Изоляция воздуховодов из стекловолокна Кевин ищет способ герметизировать воздуховоды.
Ник хочет знать, как залатать кирпич … Мы также обнаружили много грязи и мерзости. Изоляция из стекловолокна, пронизанная туннелями для мыши и все такое… Johns Manville Attic Pro R19 Изоляция из стекловолокна площадью 103 кв. Фута со звуковым барьером Нужна ли изоляция из стекловолокна
Нужна ли изоляция из стекловолокна в пару Lname 2 Жесткая изоляционная плита из стекловолокна R — ** Изоляция из стекловолокна *.*в. X ** дюйм. — **. * Кв. Ft Fiberglass Blown In Insulation R Value R-value определяет, насколько хорошо определенные строительные изоляционные материалы могут противостоять нагреванию. Чем выше значение R, тем лучше изоляционные характеристики. При определении необходимой теплоизоляции не гадайте, а рассчитывайте. Точно знаю, как
Стекловолокно — неорганический материал и, как таковой, является негорючим изоляционным материалом, который не воспламеняется. Основная проблема, которая возникает, заключается в том, что многие люди будут применять антипирен к … Стекловолокно — это неорганический материал и, как таковой, негорючий изоляционный материал, не соответствующий f
.
На выбор предлагаются металлические бордюры для крыш, плоские бордюры, трубные бордюры, бордюры для уклона … Компоненты включают водоотводные устройства, прокладки из полистирола, изоляцию из стекловолокна и дополнительные демпферные полки.Часто крыша…
Услуги по изготовлению изоляции: преобразование, резка, ламинирование, шитье и / или сборка стекловолокна, пены… Поливинилхлоридная (ПВХ) трубная обертка с алюминиевой оболочкой используется для изоляции и защиты трубопроводов, в то время как…
Есть много причин, чтобы установить в ванной душ из стекловолокна. Их легко чистить и поддерживать в хорошем состоянии, они могут изменить внешний вид вашей ванной комнаты, и они довольно недорогие. Их также легко установить без профессиональной помощи. Сэкономьте деньги, выполнив эти действия самостоятельно.
Изоляция труб из стекловолокна для трубопроводов пара, горячей и холодной воды
Изоляционное покрытие для труб из стекловолокна предназначено в качестве теплоизоляции для трубопроводов горячего и холодного отопления от -20 ° F до 1000 ° F.
Изоляция трубы отлита из стекловолокна высокой плотности, скрепленных смолой, которые поставляются в виде навесных секций длиной 3 фута. Стекловолокно обернуто белой универсальной оболочкой с самоуплотняющимся нахлестом (ASJ / SSL) для быстрой и надежной установки. Каждая трехфутовая секция коммерческой изоляции трубы поставляется с полосовой лентой (соответствует белой оболочке ASJ), которая используется для соединения двух секций изоляции трубы.
Типичное использование:
- Трубы для горячего и холодного водоснабжения
- Трубы водяного отопления
- Высокотемпературные трубы
- Двухтемпературные трубы
- Паровые трубы (от низкого до высокого давления)
- Трубопроводы конденсата
- Трубопроводы для охлаждающей / охлаждающей жидкости
Выбор правильного размера: При заказе необходимо выбрать два размера: «Размер трубы» и «Толщина изоляции».
Толщина изоляции — это толщина стенки из стекловолокна, которая варьируется от 1/2 до 3 дюймов. Для получения помощи в выборе толщины изоляции трубы из стекловолокна см. Руководство по толщине стекловолокна Чтобы определить размер трубы для заказа, перейдите по ссылке ниже (Примечание : размер трубы НЕ совпадает с диаметром трубы):
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ТАБЛИЦУ РАЗМЕРОВ ТРУБ И ИНСТРУКЦИИ
Инструкции по установке:
Чтобы установить покрытие трубы, просто откройте откидную часть промышленной изоляции трубы и поместите отверстие поверх трубы.Изоляция трубопровода из стекловолокна автоматически закрывается вокруг трубы. После того, как стекловолокно плотно прилегает к трубе, снимите защитную бумагу с самоуплотняющегося нахлеста и прижмите оболочку ASJ / SSL к краям изоляции трубы от середины. Убедитесь, что куртка закрыта, чтобы обеспечить надежное уплотнение. Соедините две секции вместе куском стыковой ленты, не теряя ее, чтобы обеспечить надежное уплотнение.
Дополнительная лента ASJ MAX Tape рекомендуется для крупных проектов и проектов, требующих многократных разрезов изоляции.Использование крышек для фитингов из ПВХ для колен, тройников, штуцеров и других фитингов следует устанавливать после установки стекловолоконной изоляции труб.
Для получения дополнительной информации: Лист данных по изоляции труб из стекловолокна
ВИДЕО: КАК УСТАНОВИТЬ ИЗОЛЯЦИЮ ДЛЯ ТРУБ из стекловолокна
Белая оболочка ASJ: Подавляющее большинство поставляемых нами изоляционных материалов для труб обычного размера — это новая изоляция для труб ASJ Max / HP ULTRA, в то время как некоторые размеры и , 3-1 / 8 x 1/2, 4 x 1/2 и 4-1 / 8 x 1/2) будет Johns Manville Micro-Loc HP.Новая оболочка ASJ Max / HP ULTRA имеет верхний слой из полиамида поверх бумаги ASJ, который упрощает протирание и обеспечивает небольшую водостойкость (нельзя оставлять на открытом воздухе).
ПРИМЕЧАНИЕ: Каждая единица имеет длину 3 погонных фута покрытия трубы. Например, если вам нужно 9 погонных футов, вам нужно всего лишь заказать 3 единицы.
КУПИТЬ ИЗОЛЯЦИОННЫЕ ИЗДЕЛИЯ.COM ПРОДАЕТ ТОЛЬКО ИЗОЛЯЦИОННЫЕ ИЗДЕЛИЯ ДЛЯ ТРУБ ИЗ СТЕКЛА ИЗ АМЕРИКАНСКОГО СТЕКЛА . В ЗАВИСИМОСТИ ОТ МЕСТОПОЛОЖЕНИЯ И / ИЛИ РАЗМЕРА ТРУБЫ МЫ МОЖЕМ ОТПРАВИТЬ OWENS CORNING ASJ MAX ИЛИ JOHNS MANVILLE MICRO-LOC HP / HP ULTRA INSULATION.ПОЖАЛУЙСТА, СВЯЗЫВАЙТЕСЬ С НАМИ ПО ЛЮБЫМ ВОПРОСАМ.
СОВЕТ: Мы настоятельно рекомендуем заказывать рулон ленты ASJ Max Tape вместе с заказанной изоляцией для труб из стекловолокна, чтобы обеспечить достаточное количество ленты для полной герметизации системы трубопроводов. Каждый разрез между фитингами (тройники / 90-е и т. Д.) Приведет к необходимости в большем количестве ленты. Лента ASJ Max также выпускается в упаковке 25-дюймовых коротких рулонов для небольших проектов.
Изоляция труб из минеральной ваты.Промышленная изоляция.
Изоляция для труб из минеральной ваты
Труба из минеральной ваты с защитной крышкой
- Температура нанесения
-150 ° С — +350 ° С (+650 ° С) - Теплопроводность
0,04 Вт / мК - Не кускается
Синтетическое связующее плавится
при температуре выше 1000 ° C - Безопасность
Экологичный материал - Долговечность
Срок службы до 50 лет - Жесткость
Без усадки - Химически нейтральный
Химическая стойкость - Hydrophoby
Низкое водопоглощение - Быстрая установка
Цилиндр легко защелкивается на трубе
Скачать прайс-лист
Обладая многолетним опытом производства изоляции для труб, инновационными технологиями, прогрессивными решениями и стремлением к развитию, мы создали продукт, впечатляющий не только своими изоляционными свойствами, но и доступной ценой.
Утеплитель для труб из минеральной ваты «Трейдизол» — это «оболочка» (цилиндр), выполненная из базальтовой минеральной ваты высокой плотности. Труба из минеральной ваты небольшого диаметра имеет продольный разрез, что делает процесс монтажа утеплителя максимально простым и быстрым. Для труб большего диаметра наша компания предлагает трубы из минеральной ваты, состоящие из двух и более секций (сегментов). Количество секций напрямую зависит от диаметра утепляемой трубы. По желанию клиента баллоны могут быть закрыты защитным чехлом из алюминиевой фольги, стекловолокна или другого лакокрасочного материала.Также возможно покрытие изоляционного слоя кожухом из листового металла.
Утеплитель для труб «Трейдизол» из базальтовой ваты. Этот материал относится к негорючим материалам. Кроме того, он имеет еще одно ключевое свойство с точки зрения теплоизоляции — низкая теплопроводность. В отличие от более традиционных методов изоляции труб (оберточные маты из минеральной или стекловаты), трубы из минеральной ваты не требуют больших усилий при установке на теплоноситель.
Таким образом, слой утеплителя получается намного более ровным, чем при использовании матов.В будущем это поможет упростить установку защитного кожуха. Стоит отметить, что простая конструкция баллона позволяет производить установку и снятие изоляции несколько раз (например, для ремонта неисправного участка трубопровода). При этом изоляция трубопроводов сохраняет первоначальную форму и изоляционные свойства.
Изоляция для труб из минеральной ваты «Трейдизол» применяется для теплоизоляции жилых и промышленных трубопроводов с температурой эксплуатации от -150 ° C до +650 ° C.Экологичный материал, являющийся основой нашей продукции, позволяет использовать их во всех отраслях промышленности, в том числе в пищевой, а также для теплоизоляции всех типов зданий в гражданском строительстве. Изоляционный материал для труб из минеральной ваты в виде цилиндра (оболочки) подходит в различных условиях: для теплоизоляции трубопроводов внутри и снаружи помещений, с подземными и поверхностными прокладками.
Изоляция трубопроводов цилиндрами из базальтовой ваты — лучший способ оптимизировать теплопотери в теплообменниках и системах отопления.
Технические характеристики
- Температура эксплуатации — от -150 ° С до +650 ° С
- Плотность = 75-100 кг / м3
- Влагопоглощение — до 5%
- Срок службы — до 50 лет
- Теплопроводность — λ = 0,04 Вт / мК
- Горючесть — негорючие
Наша компания изготовит изоляцию для труб из минеральной ваты в кратчайшие сроки.
Также мы предлагаем услугу доставки теплоизоляции по всей территории Украины.
Обратите внимание!
Изоляция труб должна выполняться в соответствии с требованиями строительных норм и правил (BCAR) «Тепловая изоляция оборудования и трубопроводов».
Как изолировать трубы радиатора | Home Guides
Если трубы горячей воды, идущие от вашего котла к радиаторам, не изолированы, вы можете потерять потенциальную экономию на счетах за электроэнергию.
Вместо того, чтобы позволять теплу выходить через стенки труб в некондиционные участки вашего дома, добавьте теплоизоляцию, чтобы направлять тепло туда, куда вы хотите, — к радиатору.Изоляция этих труб не требует больших затрат, не требует больших затрат труда и со временем может значительно сэкономить на ежемесячных расходах на электроэнергию. Этот метод также подходит для изоляции труб водонагревателя или труб, ведущих к системе теплого пола в вашем доме.
1
Измерьте наружный диаметр водопроводных труб штангенциркулем или измерьте диаметр с помощью рулетки. Выбирайте изоляцию для труб с минимальным внутренним диаметром, равным внешнему диаметру труб, для хорошей подгонки.Если вы используете изоляцию трубы, размер которой слишком мал для трубы, она не обеспечит достаточно хорошую изоляцию.
2
Измерьте длину открытых водопроводных труб в вашем доме. Сложите измерения длины, чтобы рассчитать, какая изоляция трубы вам нужна. Вы можете выбрать изоляцию из пенопласта для труб с прорезью, чтобы ее можно было легко установить на более мелкие обогреваемые трубы, или, если хотите, использовать изоляцию для труб из стекловолокна с твердой оболочкой или изоляцию, которая обеспечивает приклеиваемый клапан для герметизации изоляции .
Все эти типы скользят по трубе.
3
Наденьте изоляцию на трубу и снимите клейкую подложку с клапана. Закройте клапан над обрезанным концом трубы для плотной посадки. Обрежьте изоляцию по длине трубы меньше, чем полная длина изоляции — часто 6 футов для определенных марок. Повторите эти действия для всех открытых труб, требующих изоляции.
4
Добавьте трубную обертку или изоляцию на угловые соединения труб. Вы можете подобрать отдельные блоки, предназначенные для колен, или использовать изоляцию для труб вокруг этих участков, закрепленную на месте лентой из металлической фольги.
Ссылки
Ресурсы
Советы
- Для дополнительной защиты длинных труб добавьте металлическую ленту из фольги в начало, середину и конец трубы, чтобы гарантировать, что изоляция трубы останется на месте.
- Вы также можете выбрать обертку из стекловолокна для труб, которую можно обернуть вокруг труб, закрепленных лентой из металлической фольги, если вы предпочитаете этот метод.
Предупреждения
- Надевайте защитные очки и рубашки с длинными рукавами, чтобы защитить глаза и руки при работе с изоляцией из стекловолокна.
Писатель Биография
Лори Бреннер, уроженка Калифорнии, художница, журналист и писатель, начала профессионально писать в 1975 году. Она писала для газет, журналов, интернет-изданий и сайтов. Бреннер окончил Колеман-колледж в Сан-Диего.
Изоляция для труб из стекловолокна | Медь, изоляция паровых труб
- Предварительно формованная изоляция для труб из стекловолокна цилиндрической формы с белой полностью служебной рубашкой (ASJ).
- Профили 36 дюймов , Цена за секцию, Поставляются стыковые планки для швов.
- Предназначен в качестве теплоизоляции для трубопроводов горячего и холодного водоснабжения.
- Диапазон температур = от 0 до 1000F градусов.
- Полностью безводная куртка-замедлитель образования пара ( ASJ ) с самоуплотняющейся системой закрытия внахлест (белого цвета).
- Без формальдегида Утеплитель Earthwool, изготовленный по технологии ECOSE
- Изоляция из стекловолокна с открытыми ячейками. Для предотвращения образования конденсата необходимо использовать мастику для герметизации любых открытых концов стекловолокна.
- Может использоваться для изоляции коммерческих и институциональных нужд.
- Оболочка, необходимая для наружного использования: ПВХ и металлическая наружная оболочка.
- Изготовлено в США компанией Manson Insulation (Knauf).
- Справка по выбору размеров доступна здесь
- Лист данных
Также поставляются стыковые полосы. Стекловолоконная изоляция для труб Manson Insulation предназначена для теплоизоляции трубопроводов горячего и холодного назначения. Типичные области применения включают бытовое горячее и холодное водоснабжение, нагрев горячей воды, высокотемпературные, двухтемпературные трубопроводы для пара, конденсата и охлаждения.Толщина изоляции из стекловолокна | R Стоимость |
1/2 « | 3 |
1 « | 6 |
1-1 / 2 « | 10 |
2 « | 12 |
Таблица размеров изоляции стеклопластиковых труб для железных труб (IPS):
Таблица размеров изоляции стеклопластиковых труб для медных труб:
— Beele
FYLLOFYS — негорючая теплоизоляция.
Помимо прочего, он используется для пожаробезопасной изоляции металлических труб. Листовой изоляционный материал также подходит для заполнения больших отверстий.
Для применения в качестве изоляции для труб, детали оболочки FYLLOFYS помещаются в качестве изоляции вокруг трубы, армированной стекловолокном, CuNi или медных труб. Детали оболочки доступны длиной 100, 200, 300, 450 и 600 мм. Стандартная толщина деталей корпуса — 25 мм. Детали корпуса FYLLOFYS по всему периметру обработаны негорючим покрытием FISSIC.Это не только обеспечивает оптимальную огнестойкость деталей, но и эффективно предотвращает поглощение влаги. Слой покрытия FISSIC также способствует повышению механической прочности деталей оболочки. Хомуты с гильзой из термически оцинкованной стали используются для крепления частей оболочки вокруг трубы. Чтобы предотвратить образование ржавчины под изоляцией, переднюю часть корпуса можно обработать герметиком NOFIRNO после установки.
Изоляционные плиты FYLLOFYS можно разрезать на месте до нужного размера.
В сочетании с поролоном FYLLOFOAM они обеспечивают эффективное огнестойкое уплотнение для больших отверстий. Комбинация FYLLOFYS и FYLLOFOAM для герметизации отверстий была успешно протестирована во время 4-часового испытания на огнестойкость в соответствии с EN 1366-3: 2009 для стены толщиной 100 и 150 мм. Комбинация классифицируется в соответствии с EI240 / E240 (глухие проходы) и EI 60 и EI 90 для толщины стенок соответственно 100 мм и 150 мм для кабелей до 80 мм.
Комбинация FYLLOFYS / FISSIC также может использоваться для теплоизоляции в помещениях класса А.Материал не содержит волокон и практически не впитывает влагу, в то время как изоляционный материал остается ограниченным по толщине и длине.
В сочетании с системой NOFIRNO, огнестойкими пластиковыми переходными рамами и прокладками NOFIRNO изоляционный материал FYLLOFYS представляет собой идеальное решение для огнестойкой прокладки труб и кабелей через сэндвич-панели.
Типовые области применения
- Морские установки
- Судостроение
- Промышленные установки
- Огнестойкие переходы через сэндвич-панели
- Строительство
Механическая изоляция — Типы и материалы
Любая поверхность, более горячая, чем окружающая среда, будет терять тепло.
Потери тепла зависят от многих факторов, но преобладают температура поверхности и ее размер.
Укладка изоляции на горячую поверхность снизит температуру внешней поверхности. Благодаря теплоизоляции поверхность объектов будет увеличиваться, но относительный эффект снижения температуры будет намного больше, а потери тепла уменьшатся.
Аналогичная ситуация возникает, когда температура поверхности ниже температуры окружающей среды. В обоих случаях теряется некоторая энергия. Эти потери энергии можно уменьшить, установив практичную и экономичную изоляцию на поверхностях, температура которых сильно отличается от окружающей.
Категории изоляционных материалов
Изоляционные материалы или системы также можно классифицировать по диапазону рабочих температур.
Существуют разные мнения относительно классификации механической изоляции по диапазону рабочих температур, для которого используется изоляция. Например, слово криогеника означает «производство холода»; однако этот термин широко используется как синоним для многих низкотемпературных применений.
Не ясно, в какой точке шкалы температур заканчивается охлаждение и начинается криогенизация.
Национальный институт стандартов и технологий в Боулдере, штат Колорадо, считает, что криогеника связана с температурами ниже -180 ° C. Они основывали свое определение на понимании того, что нормальные точки кипения так называемых постоянных газов, таких как гелий, водород, азот, кислород и нормальный воздух, лежат ниже -180 ° C, в то время как фреоновые хладагенты, сероводород и другие распространенные хладагенты имеют температуру кипения выше -180 ° C.
Понимая, что некоторые из них могут иметь другой диапазон рабочих температур, по которому можно классифицировать механическую изоляцию, промышленность механической изоляции обычно приняла следующие определения категорий:
| Категория | Определение |
| Криогенные приложения | -50 ° F и ниже |
| Тепловые приложения: | |
| Холодильное оборудование, холодная вода и ниже температуры окружающей среды | от -49 ° F до + 75 ° F |
Средняя и высокая темп. приложения | от + 76 ° F до + 1200 ° F |
| Применение огнеупоров | + 1200 ° F и выше |
Ячеистая изоляция состоит из небольших отдельных ячеек, которые либо соединяются между собой, либо изолированы друг от друга, образуя ячеистую структуру. Стекло, пластмассы и резина могут содержать основной материал, и используются различные пенообразователи.
Ячеистая изоляция часто дополнительно классифицируется как открытая ячейка (т.е.е. ячейки соединяются между собой) или закрытые ячейки (ячейки изолированы друг от друга). Как правило, материалы с закрытыми ячейками более 90% считаются материалами с закрытыми ячейками.
Волокнистая изоляция состоит из волокон небольшого диаметра, которые тонко разделяют воздушное пространство. Волокна могут быть органическими или неорганическими, и обычно (но не всегда) они удерживаются вместе связующим. Типичные неорганические волокна включают стекло, минеральную вату, шлаковую вату и оксид алюминия-кремнезем.
Волокнистая изоляция подразделяется на изоляцию на шерстяной или текстильной основе.Утеплители на текстильной основе состоят из тканых и нетканых волокон и пряжи. Волокна и пряжа могут быть органическими или неорганическими. Эти материалы иногда поставляются с покрытиями или в виде композитов с определенными свойствами, например атмосферостойкость и химическая стойкость, отражательная способность и т. д.
Чешуйчатая изоляция состоит из мелких частиц или хлопьев, которые тонко разделяют воздушное пространство. Эти хлопья могут быть связаны друг с другом, а могут и не быть. Вермикулит, или вспученная слюда, представляет собой чешуйчатую изоляцию.
Гранулированная изоляция состоит из небольших узлов, содержащих пустоты или пустоты. Эти материалы иногда считают материалами с открытыми порами, поскольку газы могут переноситься между отдельными пространствами. Изоляция из силиката кальция и формованного перлита считается гранулированной изоляцией.
Отражающая изоляция и обработка добавляются к поверхностям для снижения длинноволновой эмиссии, тем самым уменьшая лучистую теплопередачу к поверхности или от нее.Некоторые системы светоотражающей изоляции состоят из нескольких параллельных тонких листов или фольги, расположенных на расстоянии друг от друга, чтобы минимизировать конвективную теплопередачу. Куртки и облицовки с низким коэффициентом излучения часто используются в сочетании с другими изоляционными материалами.
Некоторые примеры типов изоляции
Ячеистая изоляция
Эластомерный
Эластомерная изоляция определяется ASTM C 534, Тип I (предварительно сформованные трубы) и Тип II (листы). В стандарте ASTM есть три широко доступных сорта.
Эластомерные утеплители
| Марка | Базовое описание | Темп. Лимиты | Индекс распространения пламени / Индекс развития дыма |
| 1 | Широко используется в типичных коммерческих системах | от -297 ° F до 220 ° F | толщиной от 25/50 до 1½ дюйма. |
| 2 | High temp. использует | от -297 ° F до 350 ° F | Нет 25/50 Номинальный |
| 3 | Для использования с нержавеющей сталью при температуре выше 125 ° F | от -297 ° F до 250 ° F | Не 25/50 Номинальный |
Все три класса представляют собой гибкую и упругую пенопластовую изоляцию с закрытыми порами.Максимальная проницаемость для водяного пара составляет 0,10 перм-дюйма, а максимальная теплопроводность при температуре 75 ° F составляет 0,28 БТЕ дюйма / (ч фут 2 F) для классов 1 и 3, а для класса 2 составляет 0,30 БТЕ дюйма / (ч фут ). 2 F). Состав класса 3 не содержит выщелачиваемых хлоридов, фторидов, поливинилхлорида или каких-либо галогенов.
Предварительно сформованная трубчатая изоляция доступна с размерами внутреннего диаметра от 3/8 дюйма до 6 IPS, толщиной стенки от 3/8 дюйма до 1½ дюйма и стандартной длиной 6 футов. Трубчатый продукт доступен с предварительно нанесенным клеем и без него.
.Листовая изоляция доступна непрерывной длины шириной 4 фута или 3 фута на 4 фута и с толщиной стенок от 1/8 дюйма до 2 дюймов. Листовой продукт доступен как с предварительно нанесенным клеем, так и без него.
Эти материалы обычно устанавливаются без дополнительных замедлителей парообразования. Дополнительная защита от паров может потребоваться при установке на трубопроводе с очень низкими температурами или в условиях постоянно высокой влажности. Все швы и точки соединения должны быть заделаны контактным клеем, рекомендованным производителем.Для наружного применения необходимо нанести атмосферостойкую куртку или рекомендованное производителем покрытие для защиты от ультрафиолета и озона.
Ячеистое стекло
Ячеистое стекло определяется ASTM как изоляция, состоящая из стекла, обработанного для образования жесткого пенопласта, имеющего преимущественно структуру с закрытыми ячейками. Ячеистое стекло соответствует стандарту ASTM C552, «Стандартные технические условия на теплоизоляцию из ячеистого стекла» и предназначено для использования на поверхностях, работающих при температурах от -450 до 800 ° F.
Стандарт определяет две степени и четыре типа, а именно:
Изоляция из ячеистого стекла
| Тип | Форма и доступные сорта |
| Я | Плоский блок, классы 1 и 2 |
| II | Трубы и трубки, готовые, классы 1 и 2 |
| III | Профили особого изготовления, классы 1 и 2 |
| IV | Доска сборная, марка 2 |
Пеностекло выпускается блочно (Тип I).Блоки продукта типа I обычно отправляются производителям, которые производят готовые формы (типы II, III и IV), которые поставляются дистрибьюторам и / или подрядчикам по изоляции.
Максимальная теплопроводность определяется по классам следующим образом (для выбранных температур):
| Температура, ° F | 1 класс | 2 класс |
| Тип I, Блок | ||
| -150 ° F | 0,20 | 0,26 |
| -50 ° F | 0. 24 | 0,29 |
| 50 ° F | 0,30 | 0,34 |
| 75 ° F | 0,31 | 0,35 |
| 100 ° F | 0,33 | 0,37 |
| 200 ° F | 0,40 | 0,44 |
| 400 ° F | 0,58 | 0,63 |
| Тип II, труба | ||
| 100 ° F | 0,37 | 0,41 |
| 400 ° F | 0.69 | 0,69 |
Стандарт также содержит требования к плотности, прочности на сжатие, прочности на изгиб, водопоглощению, паропроницаемости, горючести и характеристикам горения поверхности.
Ячеистая стеклянная изоляция — это жесткая неорганическая негорючая, непроницаемая, химически стойкая форма стекла. Доступны лицевые или безлицевые (с рубашкой или без нее). Из-за широкого диапазона температур в различных диапазонах рабочих температур иногда используются разные технологии изготовления.
Как правило, изготовление изоляции из пеностекла включает склеивание нескольких блоков вместе, чтобы сформировать «заготовку», которая затем используется для изготовления изоляции труб или специальных форм. Используемый клей или адгезивы различаются в зависимости от предполагаемого конечного использования и расчетных рабочих температур. Для применений при температуре ниже окружающей среды обычно используются клеи-расплавы, такие как асфальт ASTM D 312 Type III.
В системах с температурой выше окружающей среды или там, где органические клеи могут представлять проблему (например, при использовании LOX), в качестве производственного клея часто используется неорганический продукт, такой как гипсовый цемент.Для определенных областей применения могут быть рекомендованы другие клеи. При определении изоляции из пеностекла укажите условия эксплуатации системы, чтобы обеспечить надлежащее изготовление.
Волокнистая изоляция
Волокнистая изоляция состоит из волокон небольшого диаметра, которые тонко разделяют воздушное пространство.
Волокна могут быть органическими или неорганическими, и обычно (но не всегда) они удерживаются вместе связующим. Типичные неорганические волокна включают стекло, минеральную вату, шлаковую вату и оксид алюминия-кремнезем.
Волокнистая изоляция
Труба из минерального волокна
Изоляция труб из минерального волокна соответствует стандарту ASTM C 547.Стандарт содержит пять типов, классифицируемых в первую очередь по максимальной температуре использования.
| Тип | Форма | Максимальное использование Температура, ° F |
| Я | Литой | 850 ° F |
| II | Литой | 1200 ° F |
| III | Прецизионная V-образная канавка | 1200 ° F |
| IV | Литой | 1000 ° F |
| В | Литой | 1400 ° F |
Стандарт дополнительно классифицирует продукты по сортам.
Продукты сорта A можно «налепить» при максимальной указанной температуре использования, тогда как продукты класса B предназначены для использования с графиком нагрева.
Указанная максимальная теплопроводность для всех типов составляет 0,25 Btu in / (час фут 2 ° F) при средней температуре 100 ° F.
Стандарт также содержит требования к стойкости к провисанию, линейной усадке, сорбции водяного пара, характеристикам горения на поверхности, характеристикам горячей поверхности и содержанию неволокнистых частиц (дроби). Кроме того, в стандарте ASTM C 547 существует дополнительное требование к характеристикам коррозии под напряжением, если продукт будет использоваться в контакте с трубопроводами из аустенитной нержавеющей стали.
Изделия для изоляции труб из стекловолокна обычно относятся к Типу I или Типу IV. Продукция из минеральной ваты будет соответствовать более высоким температурным требованиям для типов II, III и V.
Эти изоляционные материалы для труб могут быть снабжены различными покрытиями, наносимыми на заводе, или же они могут быть покрыты рубашкой в полевых условиях.
Также доступны системы изоляции труб из минерального волокна с «самосушивающимся» впитывающим материалом, который непрерывно обертывается вокруг труб, клапанов и фитингов. Эти продукты предназначены для того, чтобы изоляционный материал оставался сухим для трубопроводов с охлажденной водой в местах с высокой влажностью.
Изоляционные секции труб из минерального волокна обычно поставляются длиной 36 дюймов и доступны для большинства стандартных размеров труб. Доступная толщина варьируется от 1/2 дюйма до 6 дюймов.
Гранулированная изоляция
Силикат кальция
Теплоизоляция из силиката кальция определяется ASTM как изоляция, состоящая в основном из водного силиката кальция и обычно содержащая армирующие волокна.
Трубы из силиката кальция и изоляция блоков соответствуют стандарту ASTM C 533.Стандарт содержит три типа, классифицируемых в основном по максимальной температуре использования и плотности.
Теплоизоляция из силиката кальция
| Тип | Максимальная температура использования (° F) и плотность |
| Я | Максимальная температура 1200 ° F, максимальная плотность 15 шт. Фут |
| IA | Максимальная температура 1200 ° F, максимальная плотность 22 шт. Фут |
| II | Макс.используемая температура 1700 ° F |
Стандарт ограничивает рабочую температуру от 80 ° F до 1700 ° F.
Изоляция для труб из силиката кальция поставляется в виде полых цилиндров, разделенных пополам по длине или изогнутых сегментов. Изоляционные секции труб обычно поставляются длиной 36 дюймов и доступны в размерах, подходящих для большинства стандартных размеров труб. Доступная толщина в один слой составляет от 1 дюйма до 3 дюймов. Более толстая изоляция поставляется в виде вложенных секций.
Изоляция из силиката кальция поставляется в виде плоских секций длиной 36 дюймов, шириной 6 дюймов, 12 дюймов и 18 дюймов и толщиной от 1 дюйма до 4 дюймов.Блок с канавками доступен для установки блока на изогнутые поверхности большого диаметра.
Из стандартных профилей могут быть изготовлены специальные формы, такие как изоляция клапана или фитинга.
обычно покрывается металлической или тканевой оболочкой для внешнего вида и защиты от атмосферных воздействий.
Указанная максимальная теплопроводность для типа 1 составляет 0,41 БТЕ-дюйм / (ч · фут 2 ° F) при средней температуре 100 ° F. Указанная максимальная теплопроводность для типов 1A и 2 составляет 0.50 БТЕ-дюйм / (час · фут 2 ° F) при средней температуре 100 ° F.
Стандарт также содержит требования к прочности на изгиб (изгиб), прочности на сжатие, линейной усадке, характеристикам горения поверхности и максимальному содержанию влаги при поставке.
Типичные области применения включают трубопроводы и оборудование, работающие при температурах выше 250 ° F, резервуары, сосуды, теплообменники, паровые трубопроводы, изоляцию клапанов и фитингов, котлы, вентиляционные и выхлопные каналы.
Ссылка (-а):
https: // www.wbdg.org и http://www.roxul.com
Подробнее о механической изоляции
Часть 1:
Типы и материалы
Часть 2:
Требования к пространству для изоляции
Часть 3:
Изоляция трубопроводов
