Теплица из труб пвх своими руками видео: Как устроить недорогую теплицу из труб ПВХ своими руками – Теплица из ПВХ труб своими руками

Содержание

Теплица из пластиковых труб своими руками — расчёт материала и пошаговая инструкция по сборке

Для сооружения парников и теплиц на даче используются различные подручные материалы — начиная от металлических прутов и заканчивая деревянным бруском. Особой популярностью пользуются пластиковые трубы, позволяющие собрать прочную и долговечную конструкцию для выращивания овощей своими руками.

Преимущества и недостатки пластиковой конструкции

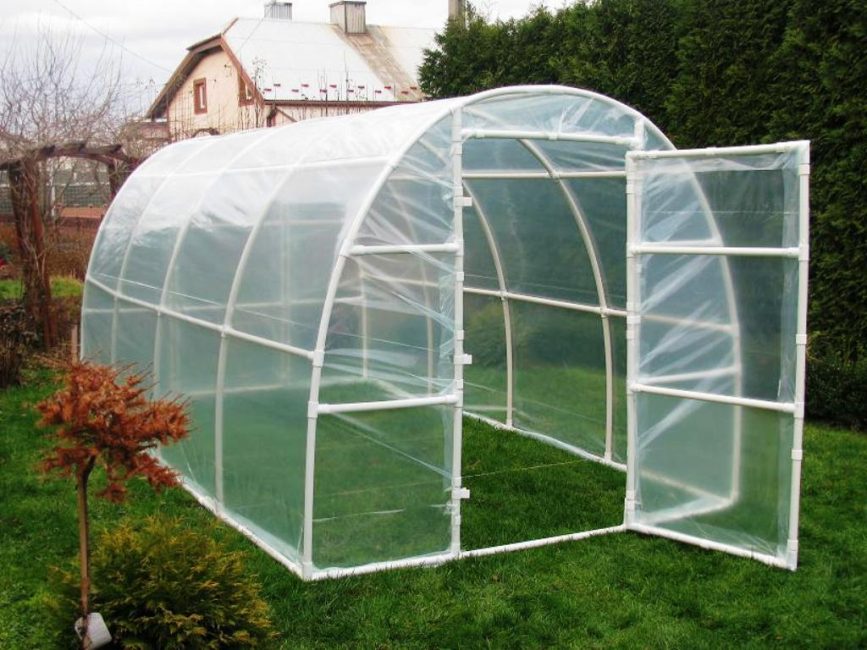

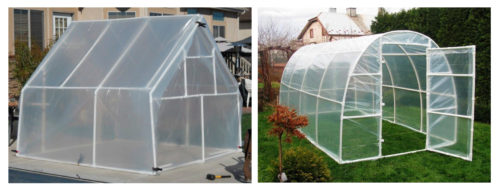

Два вида теплиц из пластиковых трубДва вида теплиц из пластиковых труб

Слева — скатная, справа — арочная теплица из пластиковых труб

По популярности теплицы из пластиковых труб уже давно обошли аналогичные конструкции из дерева и металла. Во многом это связано с высокими эксплуатационными качествами труб, их доступностью и долговечностью.

Среди преимуществ таких теплиц можно выделить следующее:

  • Простота сборки — пластиковая труба сравнительно легко сгибается, что позволяет формировать каркас нужного размера. При этом не нужно иметь особых навыков и использовать специальный инструмент.
  • Лёгкий вес — при необходимости парник легко переносится с места на место без разбора. И также каркас легко разбирается и собирается заново, что позволяет демонтировать теплицу на период холодов.Парник из пластиковых трубПарник из пластиковых труб

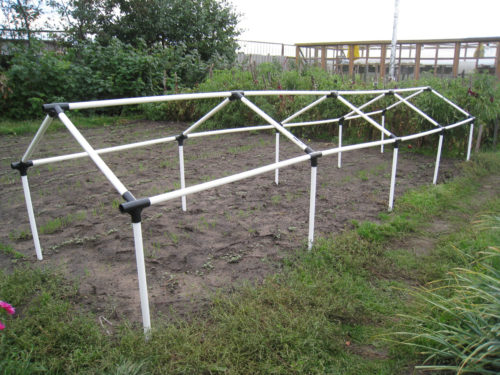

    Скатный парник для овощей из пластиковых труб

  • Износостойкость — ПВХ-труба не требует дополнительной обработки антисептиком и противокоррозионным составом. Пластик, используемый для производства труб, не боится перепада температур, влаги, открытого огня.
  • Стоимость — общая стоимость каркасной конструкции из пластика обходится дешевле, нежели каркасы из деревянных реек и металлического уголка. С течением времени пластиковый каркас не нужно ремонтировать — повреждённая труба легко заменяется новым изделием.

Теплицы из ПВХ-труб эстетичны и легко вписываются в ландшафтный дизайн дачного или загородного участка.

Главный минус конструкций из пластика — это общая неустойчивость при сильном порывистом ветре.

Теплица может сильно качаться и отрываться от земли, что чревато повреждением каркаса. Но эта проблема легко решается путём устройства специальных опор по углам или периметру основания.

Подготовка к постройке теплицы своими руками

Прежде чем приступить к изготовлению теплицы из ПВХ-труб потребуется сделать чертёж конструкции, подобрать и рассчитать количество необходимого материала, а также подготовить место под установку каркаса.

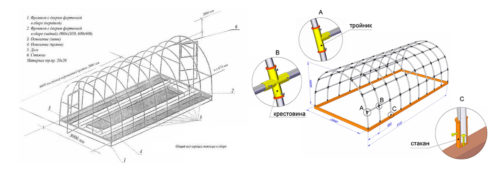

Проект теплицы из труб

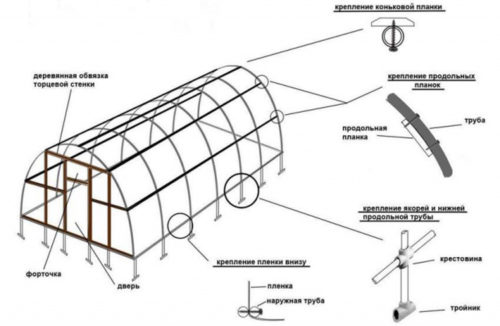

Проект теплицы из ПВХ-трубы своими рукамиПроект теплицы из ПВХ-трубы своими руками

Схематичный проект теплицы из полипропиленовых труб

Если вы строитель или имеете некоторый опыт в строительстве, то проект и чертёж будущей теплицы можно сделать самостоятельно. В остальных случаях мы рекомендуем воспользоваться уже готовыми решениями и на их основе выполнить необходимые расчёты.

Чертежи теплиц из труб можно найти в интернете или печатных издания, посвящённых садоводству. Например, готовые проекты часто встречаются в журналах, где на правах рекламы подробно рассказывается о различных моделях теплиц от производителя. Обычно, журналисты подробно описывают преимущества каркаса и прилагают схему его сборки.

Выше приведена подобная схема арочной теплицы из ПВХ-трубы. На её основе мы проведём расчёт материалов, которые потребуются для сооружения конструкции, а также рассмотрим процесс её сборки.

Расчёт необходимого материала

Проект теплицы из пластиковых трубПроект теплицы из пластиковых труб

Один из вариантов арочной теплицы из ПВХ-труб

На схеме выше изображена стандартная арочная теплица длиной 6 м, шириной 3 м и высотой 2 м. Такая длина и ширина обеспечивают достаточное пространство для произрастания растений, а высота даёт возможность свободно передвигаться по теплице. При необходимости длину можно увеличить.

Для сборки теплицы потребуется:

  • Труба — полипропиленовая с маркировкой PN 10 диаметром 25–32 мм общей длиной 70 м.
  • Доска для короба — для сборки основания потребуется доска 25*200*6000 мм в количестве 3 шт.
  • Доска для планок — для изготовления коньковой и продольной планки необходима строганая доска 20х90х6000 мм в количестве 5 шт.
  • Доска для фронтонов — для изготовления двери и усиления фронтона потребуется строганая доска 20х70х3000 мм в количестве 12 шт.
  • Фитинг-крестовина — подбирается строго под диаметр трубы в количестве 28 шт. В нашем случае необходима ПВХ крестовина диаметром 25,2 или 32,2 мм.Фитинги для сборки теплицы из трубФитинги для сборки теплицы из труб

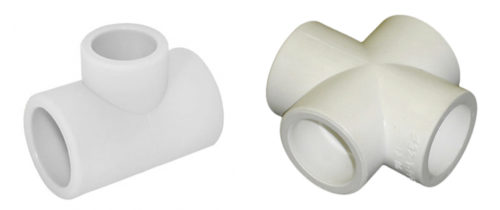

    Два вида фитингов для сборки теплицы из пластиковых труб

  • Фитинг-тройник — аналогично крестовине подбирается под сечение трубы. Общее количество — 10 шт.
  • Оцинкованные саморезы — с пресс-шайбой, полукруглой или прямой шляпкой длиной 40 мм.
  • Полиэтиленовая плёнка — армированная для теплиц толщиной 200 мкм, шириной 6 м и общей площадью 40 м2.
  • Петли — при установке дверей потребуются петли из нержавеющей стали в количестве 6 шт. Для установки форточки — 2 шт.

В описываемом варианте приведён проект для теплицы, с которой на зиму будет сниматься покрытие. Если вы не планируете снимать плёнку, то шаг между арками следует уменьшить до 0,5–0,7 м. Это позволит не беспокоиться, что под тяжестью снега конструкция деформируется. При этом количество необходимой трубы увеличивается до 90 м.

Советы по выбору материала

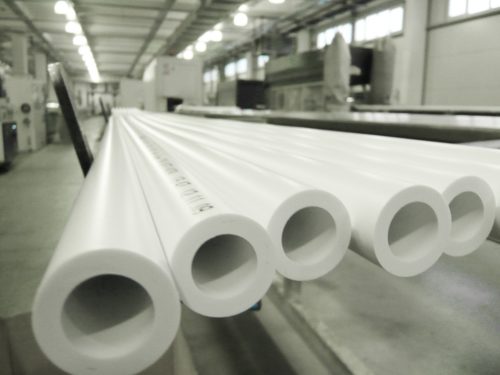

Полипропиленовая трубаПолипропиленовая труба

Полипропиленовая труба хорошо подходит для сооружения прочного и долговечного каркаса для теплицы

Пластиковые трубы имеют несколько разновидностей.

Для изготовления теплиц лучше использовать полипропиленовые, поливинилхлоридные (ПВХ) или металлопластиковые трубы. Все приведённые типы труб устойчивы к воздействию низкой и высокой температуры, влаге и механическим повреждениям.

Полипропиленовая труба плохо гнётся и имеет толстые стенки, но при достаточном усилии согнуть арку несложно. Металлопластиковые и ПВХ-трубы изготавливаются из более мягкого пластика — толщина стенки не более 1,5 мм, что гарантирует более высокую пластичность. Труба легко гнётся голыми руками. При использовании более мягких труб рекомендуется уменьшать шаг между арками.

В качестве досок лучше выбирать изделия из лиственницы. Древесина сосны и ели не так стойко переносит постоянное воздействие влаги, и спустя 2–3 сезона может потребоваться замена планок. Это же касается и досок для основания. По возможности рекомендуется использовать антисептическую пропитку.

Необходимый инструмент

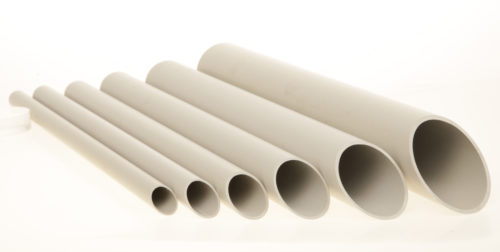

Поливинилхлоридная трубаПоливинилхлоридная труба

При использовании поливинилхлоридной трубы рекомендуется уменьшать шаг между арками

Для изготовления арочной теплицы потребуется следующий инструмент:

  • молоток и киянка;
  • ножовка по металлу;
  • ножовка по дереву;
  • шуруповёрт или крестовая отвёртка;
  • пузырьковый уровень;
  • строительный нож;
  • рулетка длиной 7 м.

Пошаговая инструкция по постройке теплицы

После закупки и доставки необходимых материалов на место проведения работ можно приступать к возведению конструкции. Оптимально, если сборку каркаса будут выполнять два человека — помощь напарника не помешает при сгибании и установке жёсткой трубы.

Обустройство места под теплицу

Теплица устанавливается на незатенённый участок, хорошо освещаемый солнцем, в течение всего дня. Место для установки теплицы должно быть ровным, без кочек, ям и других изъянов — для подготовки основания потребуется лопата, деревянные колышки и капроновая нить.

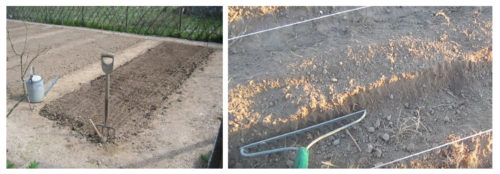

Подготовка участка под теплицу
Подготовка участка под теплицу

Подготовка места под установку короба и каркаса теплицы

Процесс подготовки участка под теплицу состоит из следующего:

  1. На выбранном месте с помощью рулетки размечают прямоугольную площадку. С каждой из сторон нужно отступить примерно по 30–50 см с учётом размеров будущей теплицы. К примеру, для теплицы 3×6 м потребуется участок 3,5×7м. По углам площадки забиваются деревянные колышки, и натягивается нить.
  2. По периметру размеченной области снимается верхний слой дёрна и вырывается траншея глубиной 20–30 см. На дно траншеи укладывается рубероид с напуском в 10 см с каждой из сторон и засыпается 10 см слой щебня.
  3. Если на участке присутствует уклон более 5 см, то перед тем как вырывать траншею место под теплицу выравнивается. Это можно сделать двумя способами: подсыпка почвы или снятие грунта. Первый способ более предпочтителен.

Если перепад высоты значителен, например, теплица устанавливается на склоне, то под проседающую сторону укладывается стенка из кирпича или бруса, пропитанного антисептиком. После этого производится отсыпка до выравнивания площадки.

Сборка короба под теплицу

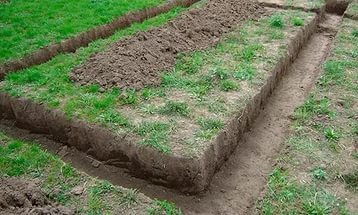

Подготовка траншеи под установку короба для теплицыПодготовка траншеи под установку короба для теплицы

Короб под теплицу и «якоря» углубляются в землю на 15–20 см

Согласно схеме, приведённой выше, под установку теплицы из труб опорного основания не требуется. Вместо этого, используются «якоря» в виде тройников и деревянный короб, которые устанавливаются в траншею.

Для сборки и установки короба потребуется:

  1. Деревянная доска для короба размечается согласно размерам теплицы. Для этого потребуется по 2 заготовки длиной 3 и 6 м. Заготовки скрепляются при помощи оцинкованных саморезов. Короткая доска надставляется в торец длинной, после чего вворачиваются 2 самореза с отступом от края в 20 мм. Для усиления конструкции по углам короба можно прикрутить стальной уголок из нержавеющей стали.Материал для сборки короба для теплицы

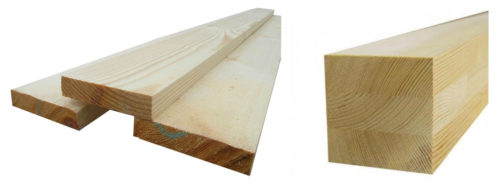

    Материал для сборки короба для теплицы

    Для сборки короба для теплицы используется обрезная доска или деревянный брус

  2. Собранный короб обрабатывается антисептиком для дерева и устанавливается в траншею. Видимая часть над уровнем земли не должна быть менее 10 см. При необходимости выполняется подсыпка щебня, чтобы поднять короб до нужной высоты.
  3. Внутрь траншеи нужно установить «якоря» для арок. Для этого от полипропиленовой трубы при помощи ножовки по металлу отпиливаются 24 заготовки длиной 20–30 см. На конец полученных заготовок одевается ПВХ-тройник. После этого «якоря» устанавливаются по периметру короба так, чтобы из земли торчало не более 10 см трубы.

В завершение выполняется засыпка траншеи и проверка расположения «якорей» по уровню. Для этого к концам торчащей трубы прикладывается уровень и сверяется корректность расположения относительно горизонта.

Технология сборки каркаса

Технология сборки каркаса под арочную теплицу состоит из следующих этапов:

  1. На конец каждой трубы, торчащей из земли, одевается ПВХ-тройник. Для изготовления продольных участков внизу каркаса потребуется измерить расстояние между крестовинами и отрезать соответствующую заготовку из полипропиленовой трубы.Основание теплицы из пластиковых трубОснование теплицы из пластиковых труб

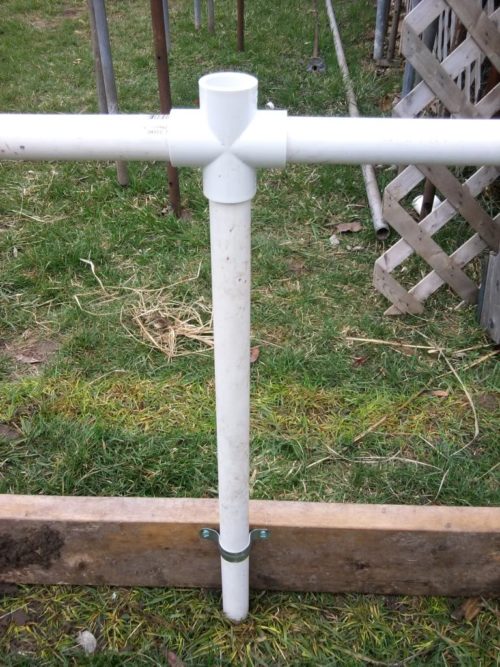

    Нижняя труба с крестовиной, углублённая в землю на 20 см

  2. Полученные заготовки устанавливаются в крестовины. При необходимости крестовина поворачивается. Чтобы обеспечить более плотную посадку трубу можно слегка забить с помощью киянки.
  3. Перед установкой дуги рекомендуется согнуть ПВХ-трубу до формирования нужного изгиба. Затем с помощью напарника следует установить трубу в тройник и согнуть, пока не сформируется дуга нужной высоты.
  4. После установки арок необходимо укрепить конструкцию теплицы при помощи продольных и коньковой планки. Для этого берётся доска 20х90х6000 мм и надставляется изнутри каркаса. Для крепления используются оцинкованные саморезы по 2 шт. на каждую арку.Продольная направляющая для укрепления теплицыПродольная направляющая для укрепления теплицы

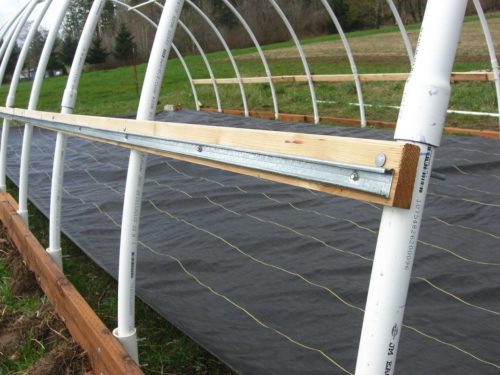

    Продольная направляющая из дерева для укрепления теплицы

  5. Коньковая планка крепится снаружи каркаса. Для этого доска укладывается сверху каркаса и фиксируется на саморезы по одному каждую на арку. Длина саморезов не более 40 мм.
  6. Для укрепления фронтонов или торцевой стенки теплицы используется доска 20х70х3000 мм. Для этого измеряется расстояние по центру дуги от земли до верхней точки. Затем при помощи ножовки дереву отпиливаются две заготовки. В верхней части подпорок вырезается отверстие по форме и диаметру трубы.Торцевые опоры для укрепления теплицыТорцевые опоры для укрепления теплицы

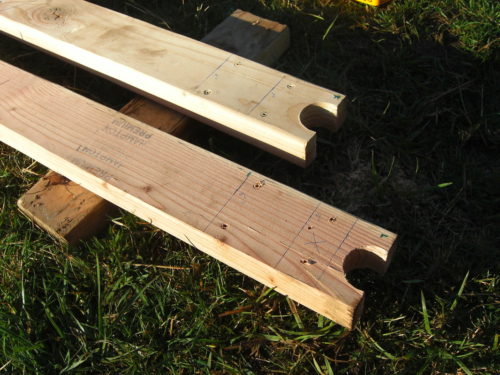

    Торцевые опоры из обрезной доски для укрепления теплицы

  7. Выполняется установка торцевых опор. Для устойчивости между соседними опорами закрепляется продольная планка. Далее, выполняются аналогичные работы для изготовления и установки опор по краям торцевой стенки.
  8. Для изготовления двери потребуется измерить расстояние от уровня земли до продольной планки, которая соединяет опоры по центру торцевой стены. Полученные размеры необходимо уменьшить на 2 см, чтобы обеспечить свободно открывание.Торцевая часть теплицы из пластиковых трубТорцевая часть теплицы из пластиковых труб

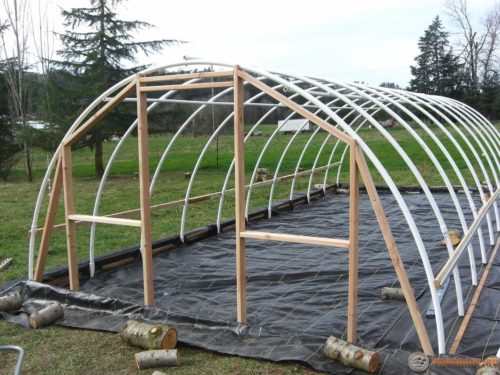

    Торцевая часть теплицы после установки опор

  9. Из доски 20х70х3000 мм изготавливаются 4 заготовки под сборку двери. Затем при помощи саморезов и стального уголка производится сборка каркаса под дверь. Для обшивки нижней части двери можно использовать фанеру или ОСП.

Чтобы повесить дверь на опоры потребуется разделить петлю на две части. Одна часть крепится в верхней и нижней части центральный опор. Другая часть петель — на короб двери. После этого дверь обтягивается плёнкой и вешается в подготовленный проём.

Как покрыть каркас плёнкой

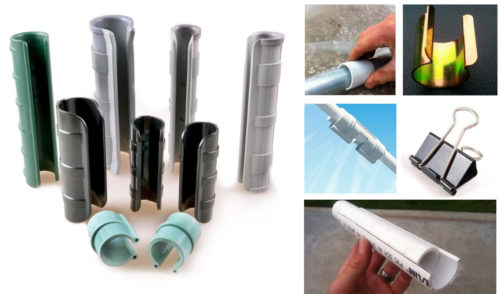

Зажимы для натяжения плёнки на теплицуЗажимы для натяжения плёнки на теплицу

Различные типы зажимов для натяжения плёнки на теплицу из пластиковых труб

Для покрытия каркаса полиэтиленовой плёнкой потребуется:

  1. Армированная плёнка толщиной 200 мкм распределяется по каркасу теплицы так, чтобы с торцов и в нижней части теплицы остался одинаковый запас.
  2. Для фиксации плёнки используются заготовки из трубы длиной 60–70 см, которые закрепляются в нижней части теплицы. Заготовка прикладывается к продольной трубе (между крестовиной) и крепится на 2 самореза по краям.
  3. Глухие стенки по фронтонам теплицы обтягиваются по аналогичной схеме. Плёнка аккуратно натягивается между опорами и фиксируется при помощи деревянных реек и оцинкованных гвоздей длиной 40 мм.

Чтобы предотвратить трепыхание плёнки при сильном порывистом ветре, рекомендуется зафиксировать её в нескольких местах каркаса. Это можно сделать при помощи специальных раздвижных скоб или использовать небольшой кусочек пластиковой трубы, разрезанный вдоль.

Видео по теме: парник из ПВХ-труб

Пластиковые трубы подходят для изготовления теплиц любого размера и типа, а большой выбор фитингов упрощает процесс сборки. В среднем теплица из ПВХ-труб обходится в 2–3 раза дешевле аналогов из металла или дерева, что даёт возможность установить сразу несколько конструкций на участке.

Простенькая теплица из ПВХ труб своими руками

С приходом весны начинается сезон дачников и огородников. В это прекрасное время не до отдыха, ведь надо успеть посадить и вырастить рассаду, чтобы порадовать себя и близких домашними овощами с собственной грядки. Чтобы не разочароваться в плодах своего труда, многие предпочитают это делать в теплицах.
Эти нехитрые приспособления позволяют значительно улучшить урожай, и избежать последствий капризов погоды, например, заморозков. В них легко контролировать температуру, степень освещенности и влажности. Осталось найти экономичный и долговечный вариант теплицы, чтобы хватило не на один год. И именно такую теплицу мы сегодня и рассмотрим.
Простенькая теплица из ПВХ труб

Материалы для теплицы


Наша теплица будет размером 3х5 метров, но габариты ее могут быть и произвольными. Материал для каркаса – ПВХ трубы холодного водоснабжения (ХВ).

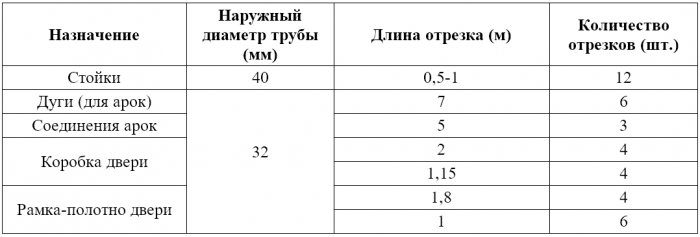

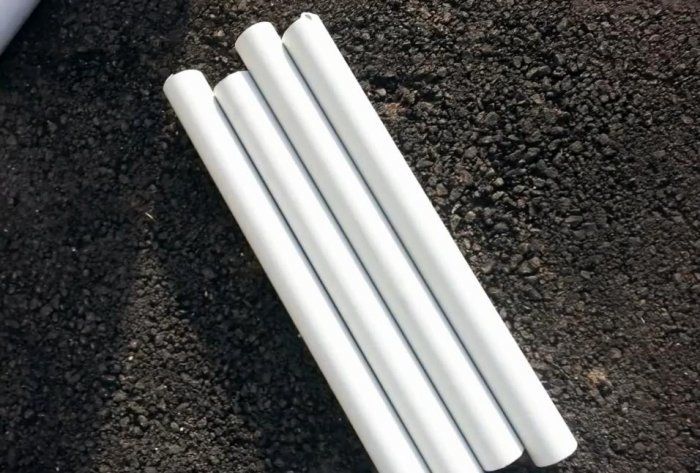

Спецификация следующая:
Простенькая теплица из ПВХ труб
Накрывать теплицу будем отрезком полиэтиленовой пленки 7х9 метров. Короткие обрезки от труб не стоит выкидывать. Их можно приспособить для вспомогательных элементов – дверной ручки и хомутов.
Из фурнитуры нам понадобятся: несколько оконных петель, саморезы с шайбами или широкими шляпками (желательно анодированные).
Инструмент: молоток, ножовка по металлу или болгарка для нарезки труб, шуруповерт с насадкой под саморезы, нож, рулетка и карандаш или маркер. Ну, а лопата с тяпкой у каждого огородника всегда найдутся. Итак, начинаем!

Собираем теплицу из ПВХ труб

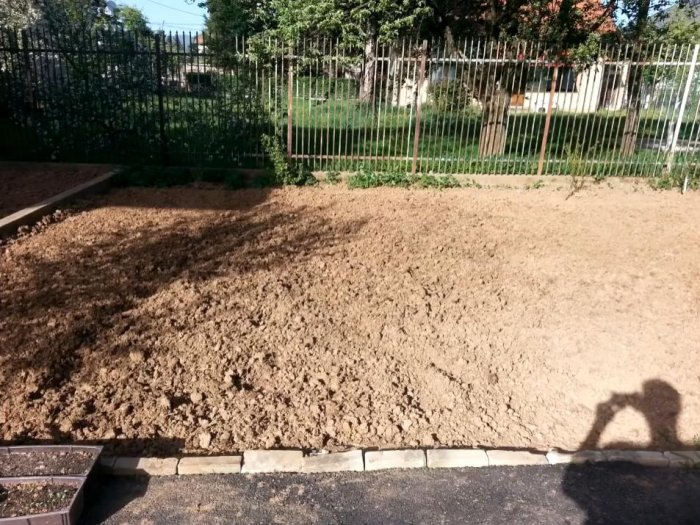

Подготавливаем основание для теплицы

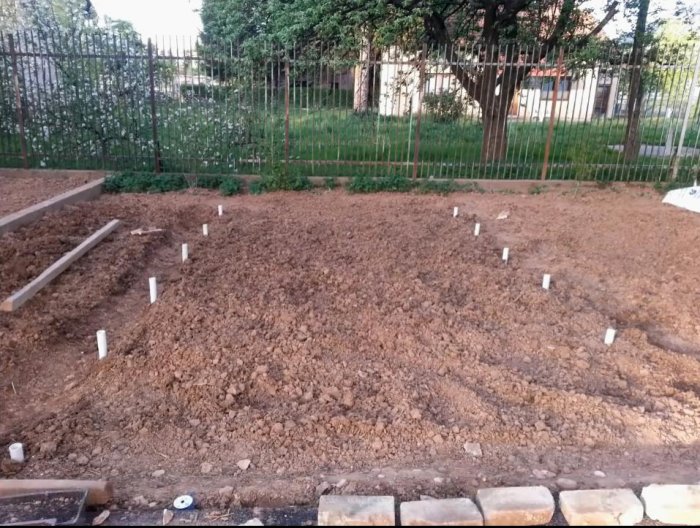

Для устойчивости теплицы необходима надежная основа. Вместо капитального бетонирования, используем отрезки из трубы диаметром 40 мм. Нарезаем из нее отрезки длиной полметра (у кого почва рыхлая, можно длиннее), и вбиваем в землю с интервалом в 1 метр.
Простенькая теплица из ПВХ труб
Простенькая теплица из ПВХ труб
Простенькая теплица из ПВХ труб

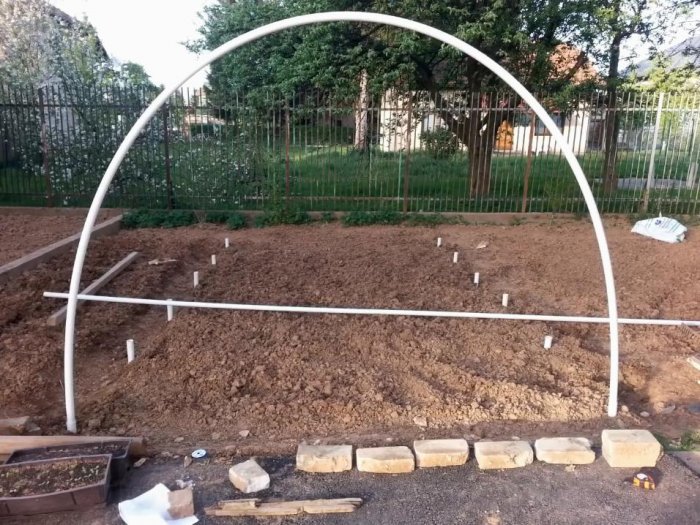

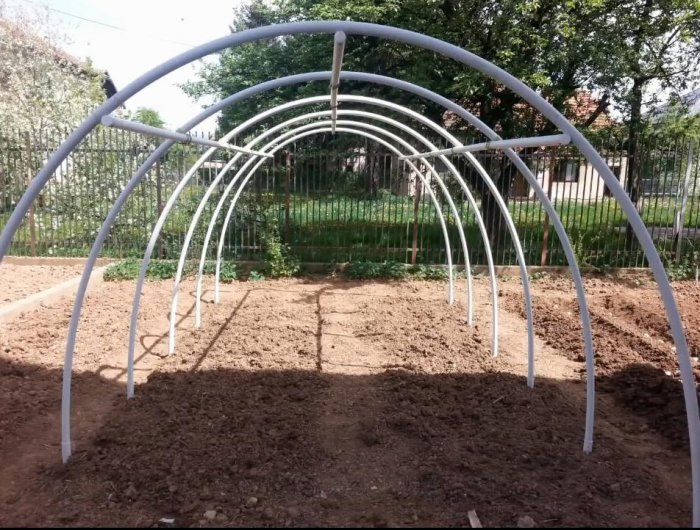

Устанавливаем дуги

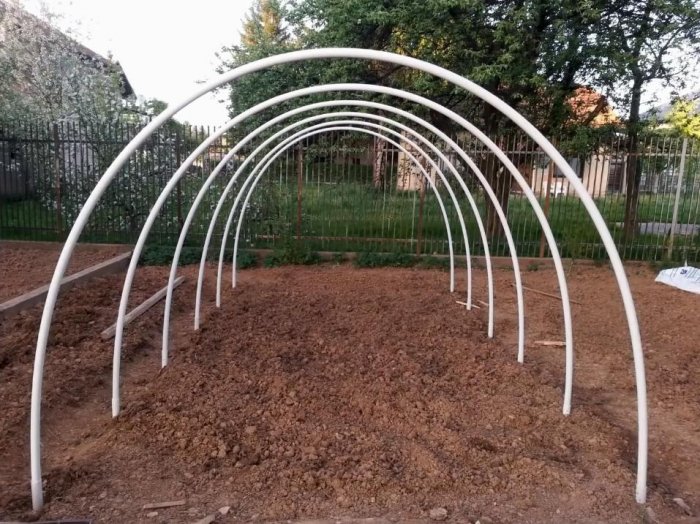

Форму теплице придает каркас, который в нашем случае будет полукруглым. Берем отрезки трубы на 32 мм, и сгибаем их, вставляя в стойки. Должно получиться ровно шесть полукруглых арок. Зафиксировать дуги в стойках можно следующими способами:
1. Спайка сантехническим утюгом – способ надежный, однако делающий арки теплицы неразборными;
2. На саморезы – внутреннее отверстие стоек расширяется фрезой или ножом так, чтобы труба меньшего диаметра вставлялась в нее свободно. Соединение после этого легко зафиксировать на саморезы дрелью или шуруповертом.
Простенькая теплица из ПВХ труб
Простенькая теплица из ПВХ труб

Крепим соединения


Следующим этапом сборки каркаса теплицы будет монтаж соединяющих поперечин. Их делаем из отрезков длиной 5 м. Таких элементов понадобится всего три. Чтобы избежать накопления лишней влаги внутри труб, по торцам напаиваем пластиковые заглушки соответствующего диаметра.

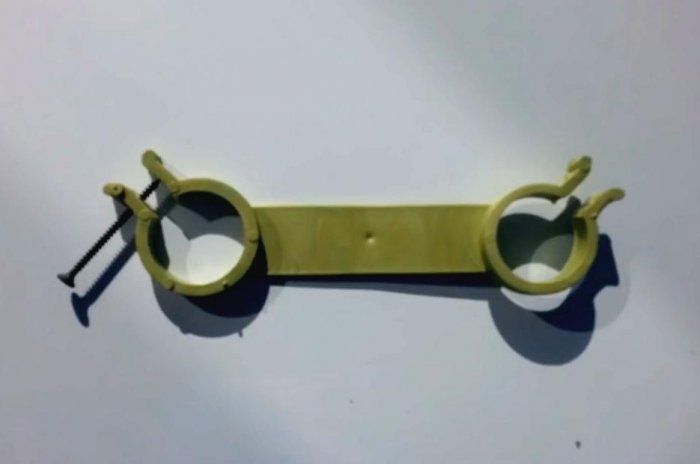

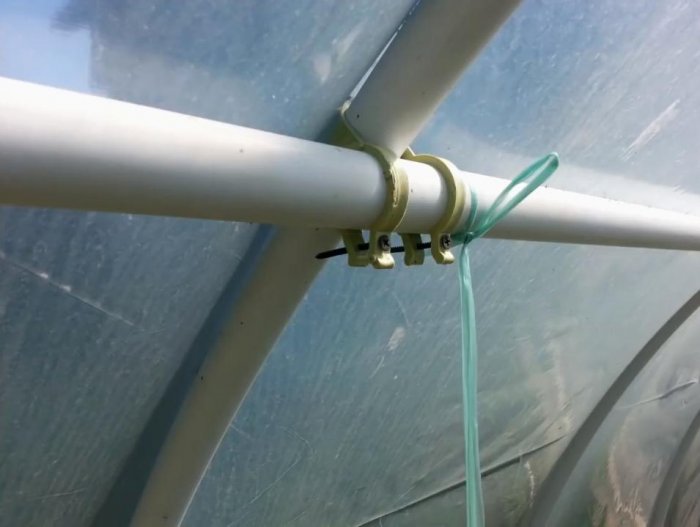

Для соединения с дугами автор применил специальный крепежный хомут (фото).
Заменить его можно анодированными саморезами, нейлоновыми стяжками или ненужным отрезком алюминиевого кабеля.
Простенькая теплица из ПВХ труб
Простенькая теплица из ПВХ труб
Простенькая теплица из ПВХ труб

Монтируем двери

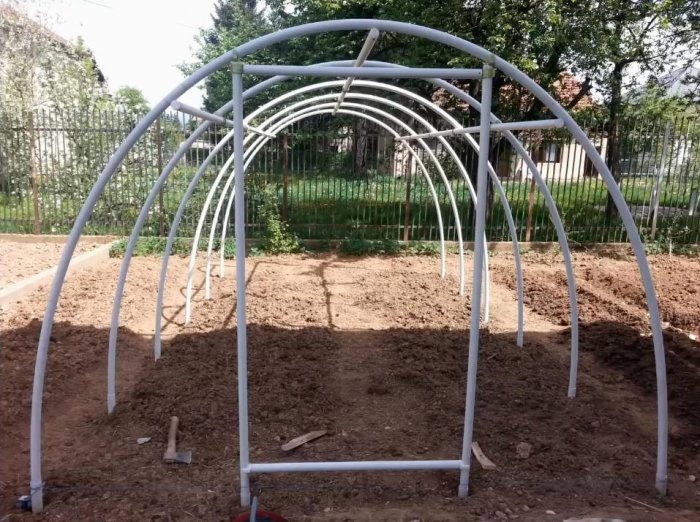

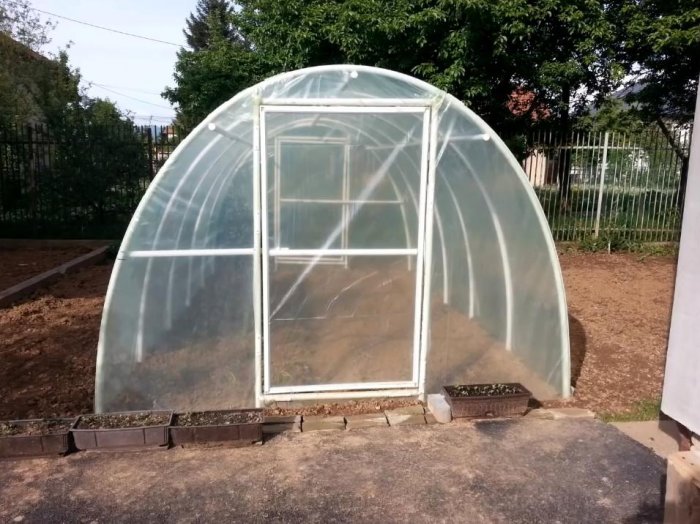

В заключение необходимо оборудовать в нашей теплице двери. Для этого берем по паре отрезков на 2 и 1,15 метра для каждой двери, и закрепляем их в виде прямоугольной коробки под полотно с обеих сторон теплицы.
Рамку для двери делаем из трубы того же диаметра, усиливая в середине поперечиной. Рассчитываем зазоры около 1 см. по всему периметру прямоугольника. В качестве петель подойдут любые неширокие оконные петли простого открывания, которые можно установить на саморезы. Ручку двери делаем из коротенького отрезка трубы, и монтируем ее на пластиковые клипсы, фиксируя саморезами. Для жесткости со стороны ручки можно разместить еще одну поперечину.
Простенькая теплица из ПВХ труб

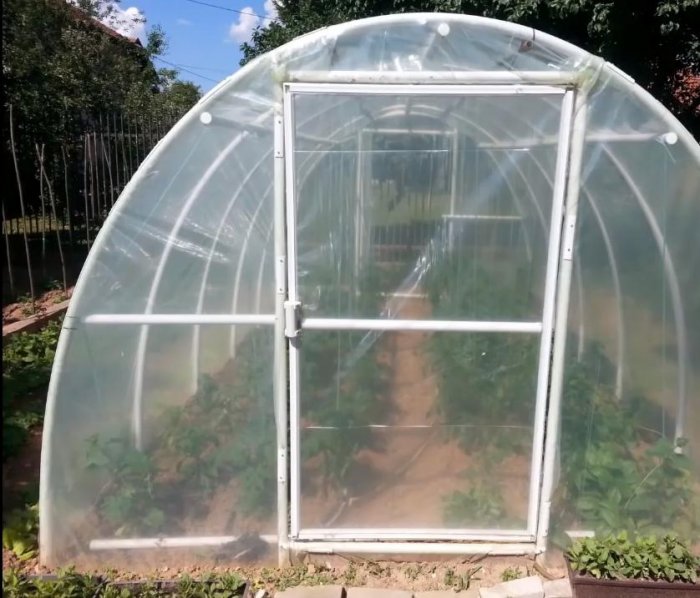

Натягиваем пленку


Нарезанную по размеру полиэтиленовую пленку натягиваем поверх теплицы. Для закрепления ее на трубах можно нарезать полукруглые пластины из отходов от той же трубы длиной 10-20 см, и поджать их саморезами. Подойдет также и резиновая труба подходящего диаметра. Если отрезок из нее разрезать вдоль, получится гибкий обтягивающий хомут, который легко установить и снять при необходимости вручную.

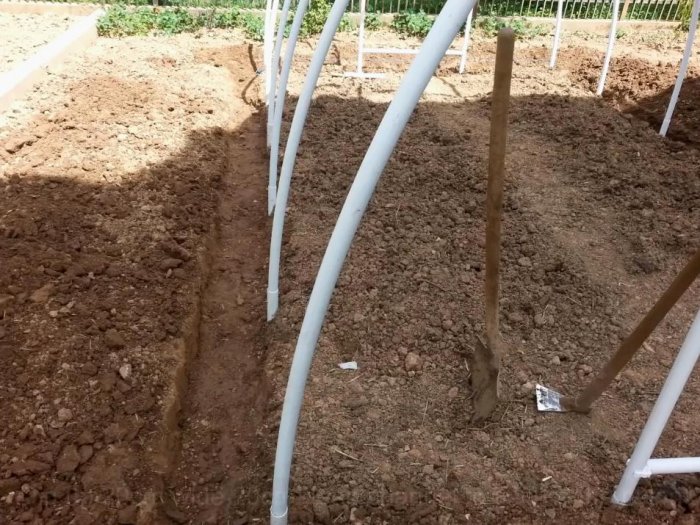

В основании теплицы автор советует сделать канал 20х20 см, и прижать пленку земляным грунтом.
Простенькая теплица из ПВХ труб
Простенькая теплица из ПВХ труб
Простенькая теплица из ПВХ труб
Простенькая теплица из ПВХ труб
Такие теплицы обладают множеством достоинств. Трубы ПВХ можно купить где угодно. Этот материал не гниет и не разрушается на открытом воздухе десятилетиями. Диаметр труб можно выбрать в зависимости от размеров теплицы, а крепежные хомуты сделать самому. В остальном же такой проект предоставляет полную свободу творчества для настоящего огородника и любителя домашнего земледелия. Всем хорошего урожая!

Смотрите видео как сделать теплицу из ПВХ труб


Теплица из пластиковых труб своими руками

Всем доброго времени. Сегодня рассмотрим один из вариантов, как собрать теплицу своими руками.

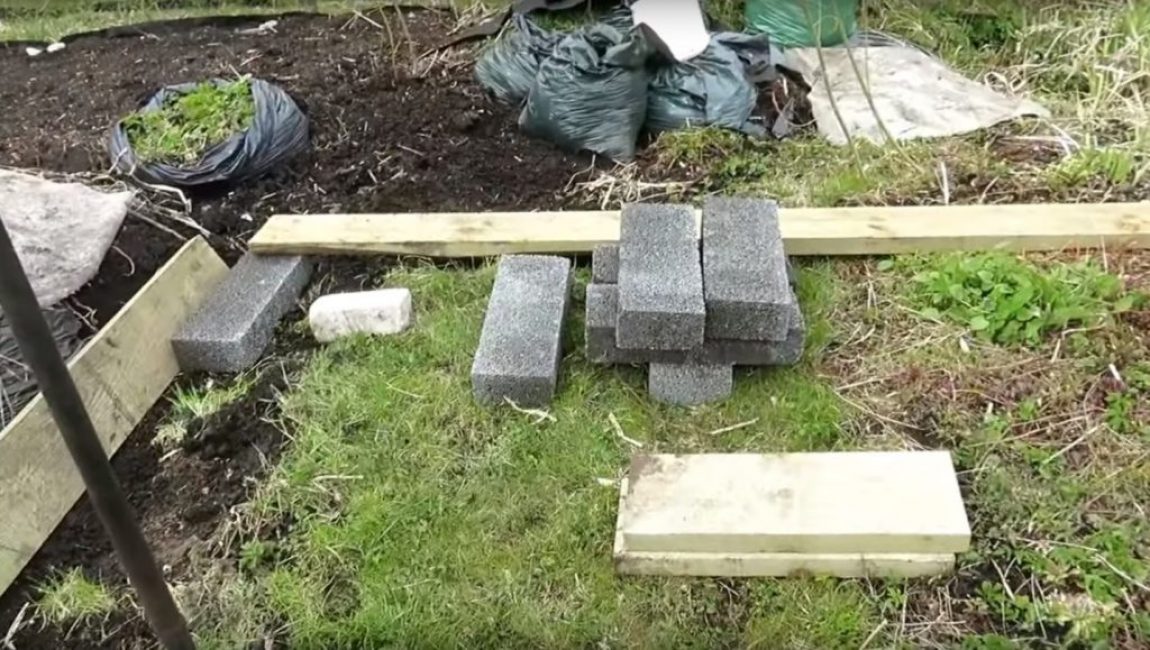

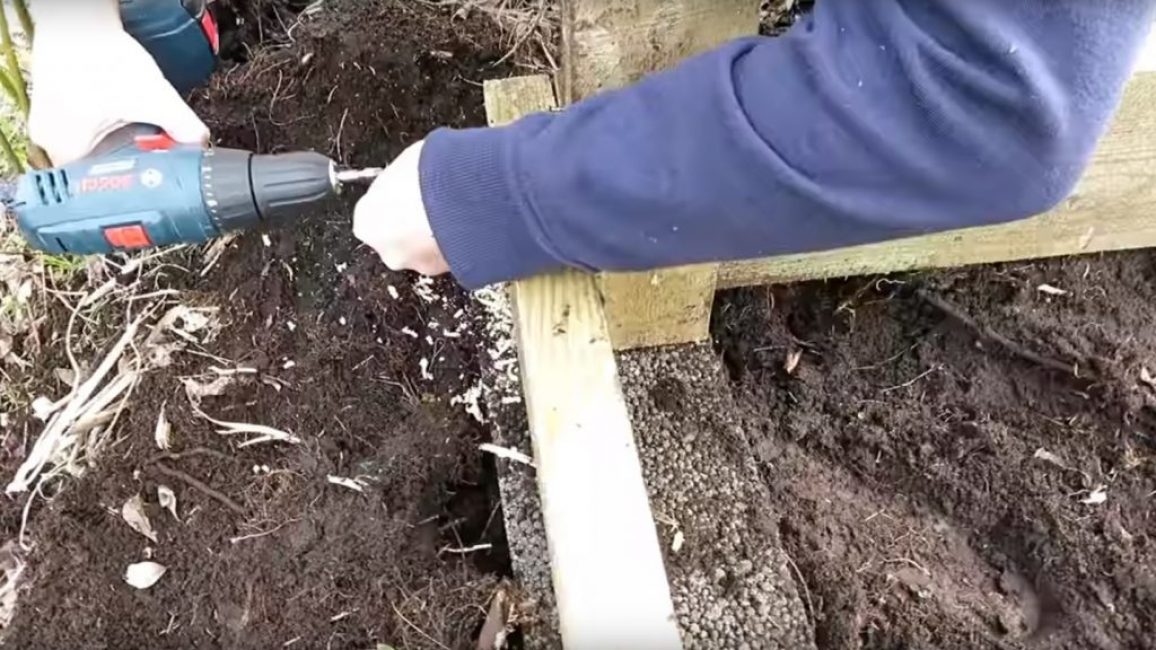

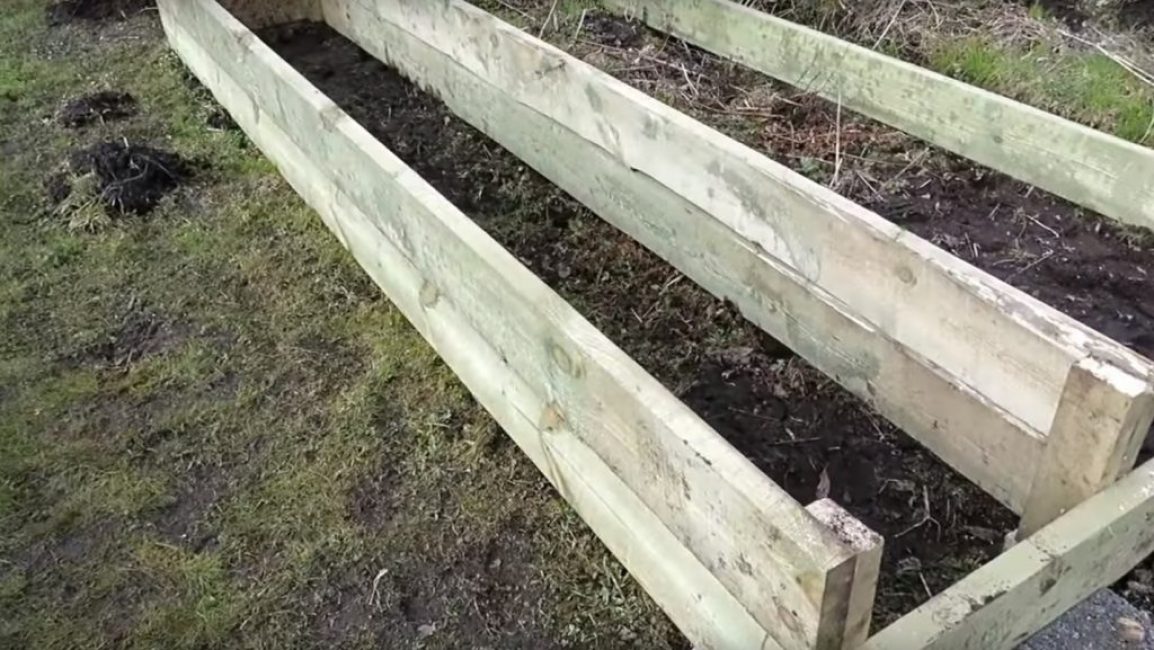

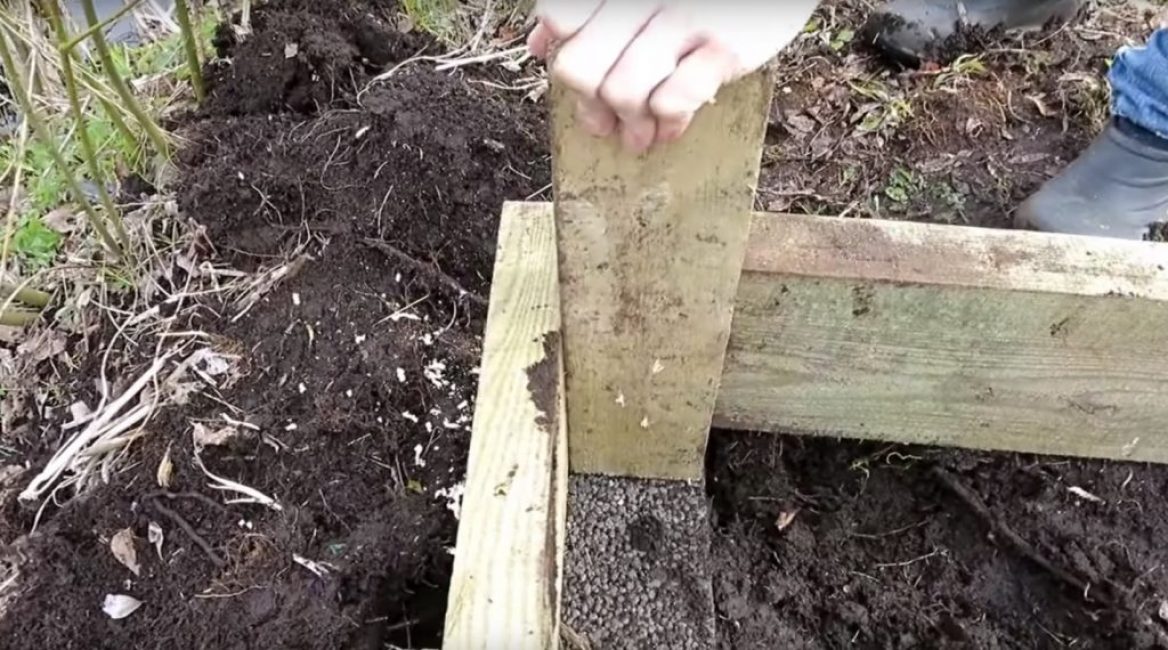

И так на первом этапе автор с помощью блоков, кирпичей и досок выровняет уровень, и сделает основание теплицы.

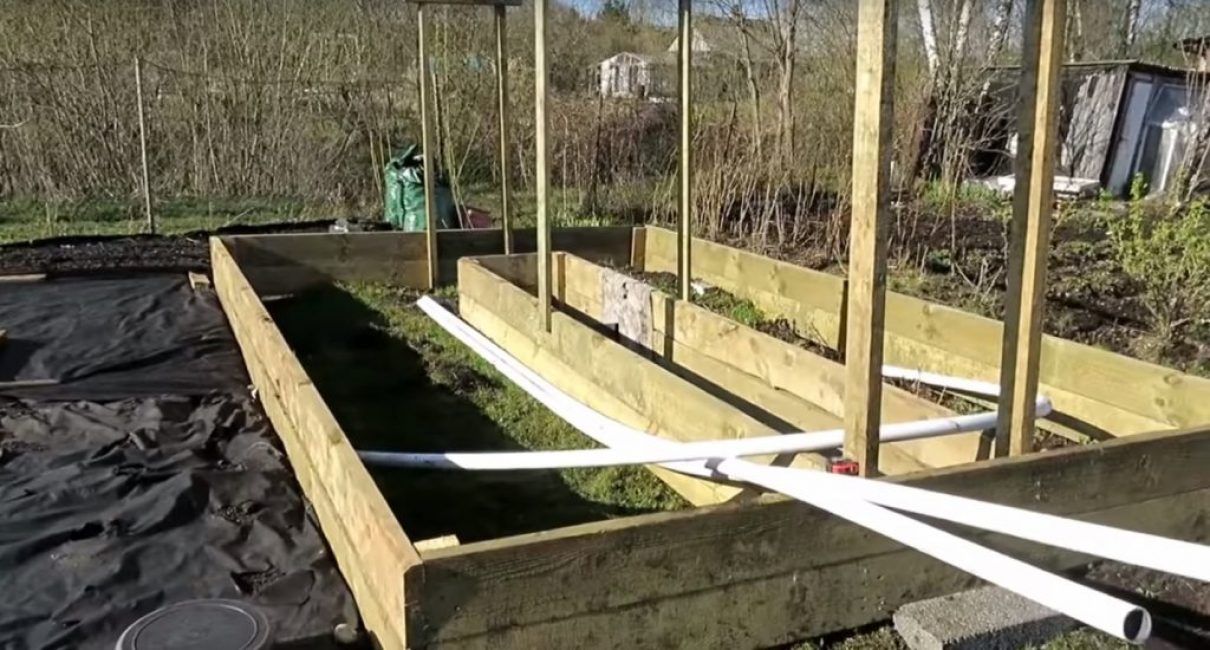

После первого яруса основания, приступил ко второму ярусу, отгородив сначала место в будущей теплицы для прохода.


В месте где решил ставить теплицу, почва не очень хорошая, и по этой причине автор делает каркас высоким, а грядки будут насыпными. Также под углы основания установил блоки.

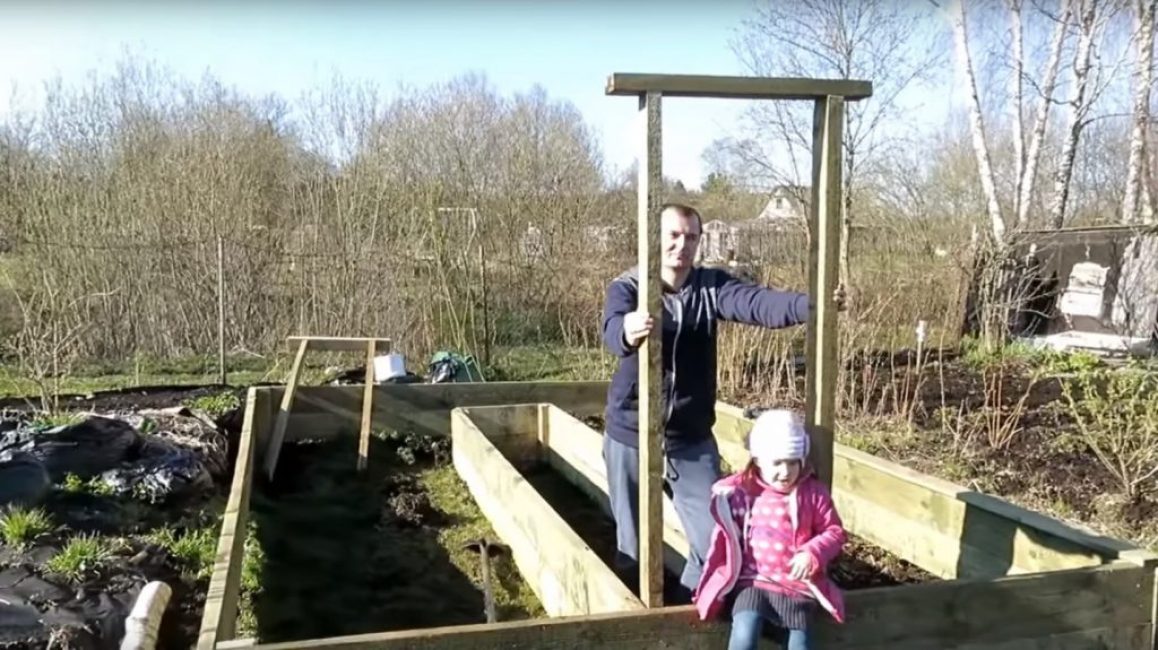

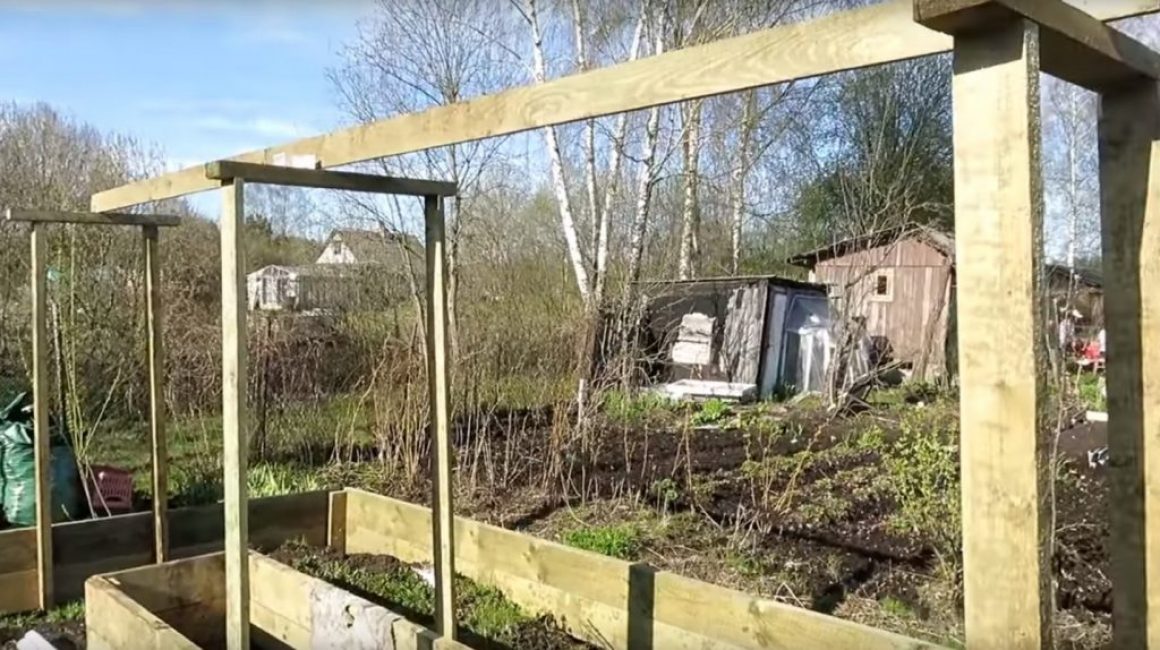

Следующем этапом сделал три стойки и установил их на каркас, на равном расстоянии друг от друга.

На эти стойки он прикрепил доску так называемый конёк.

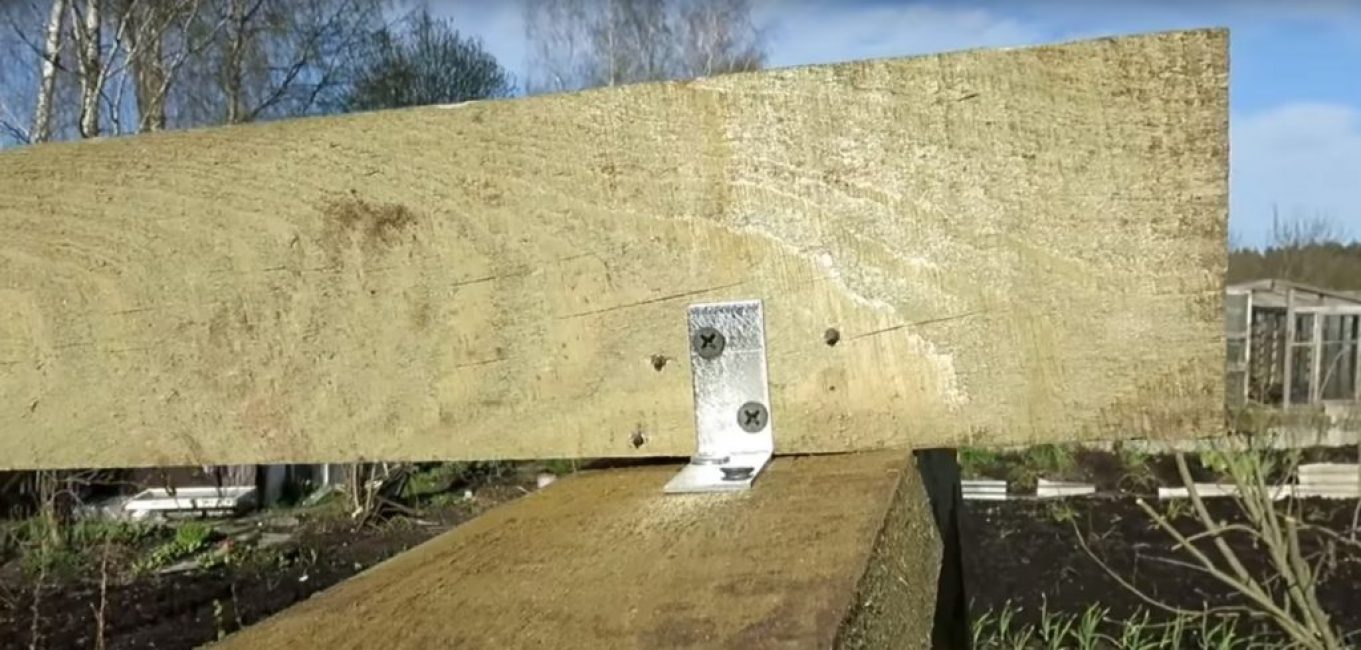

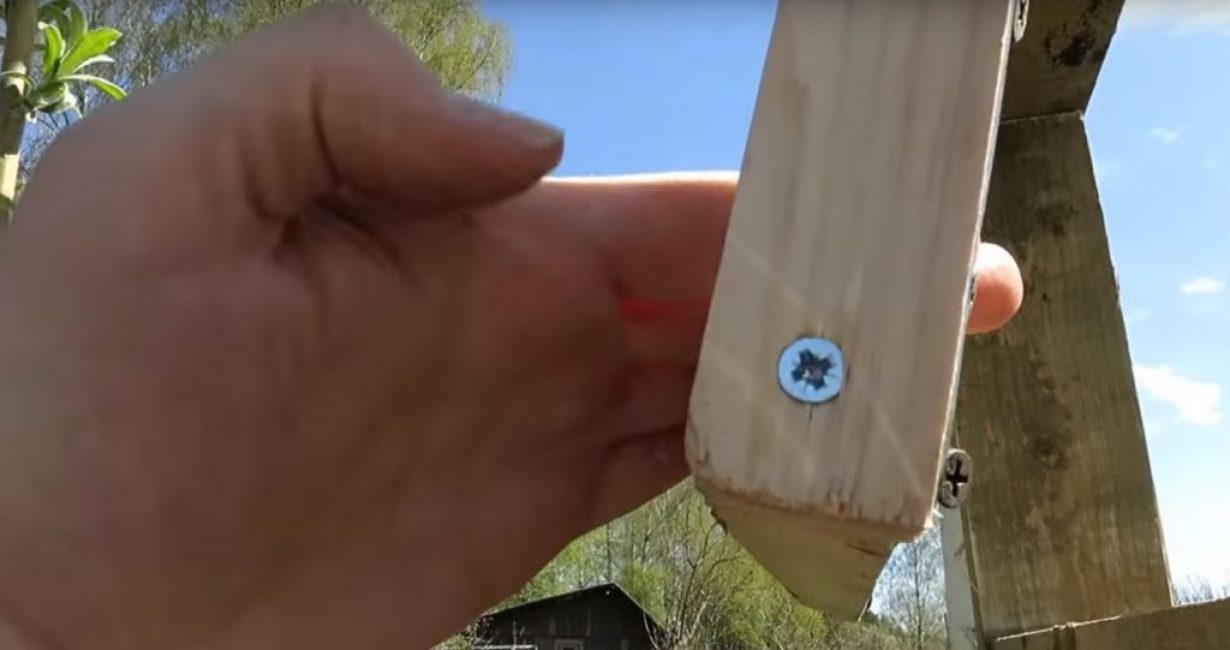

Конёк крепил уголками, а стойки были собраны просто на саморезы.

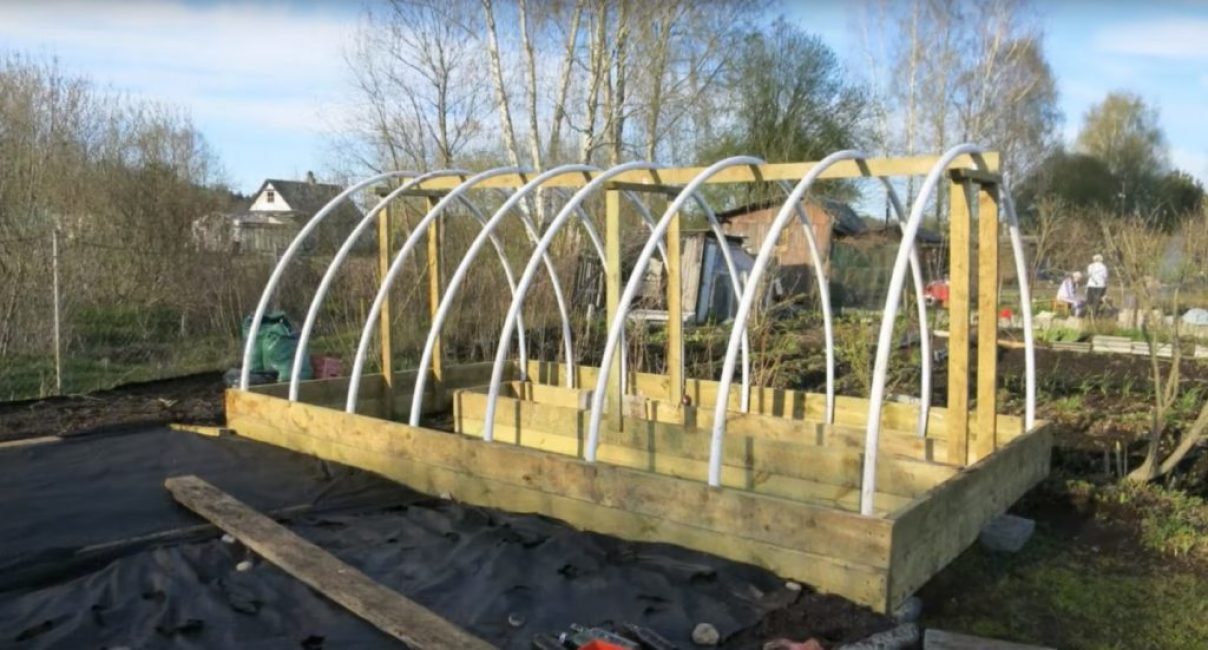

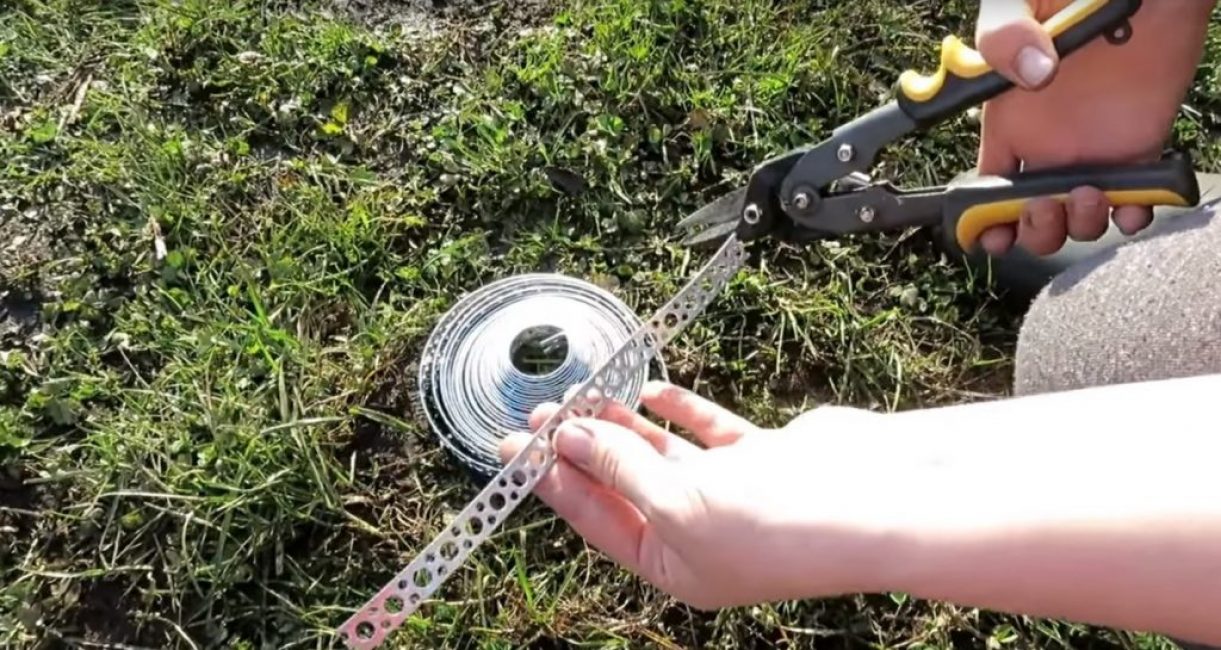

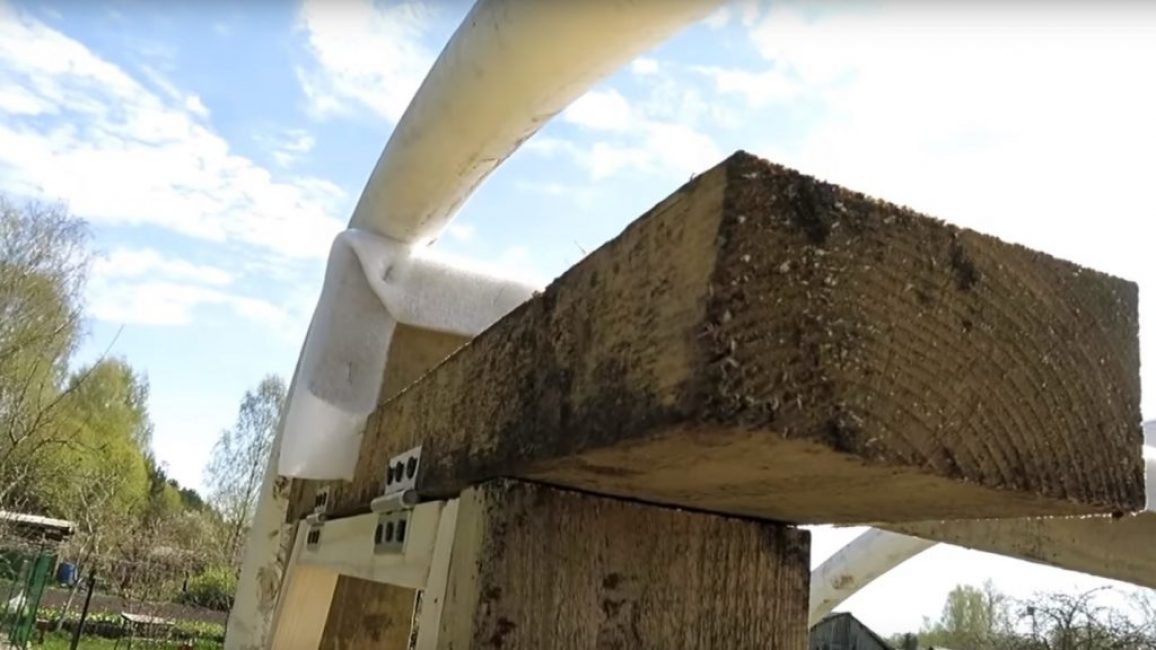

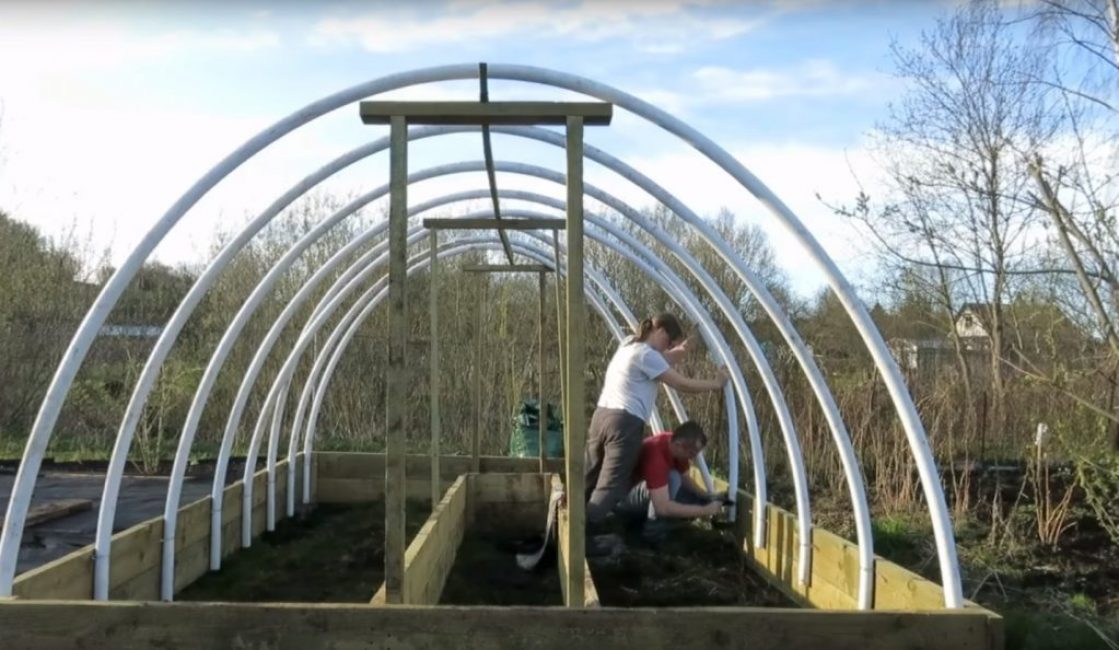

В качестве дуг автор возьмёт пластиковую трубу, отрежет от неё восемь кусков, нужного размера и приступит к установке и креплению дуг. Скобы для крепления дуг, он сделает из вот такой металлической полосы.

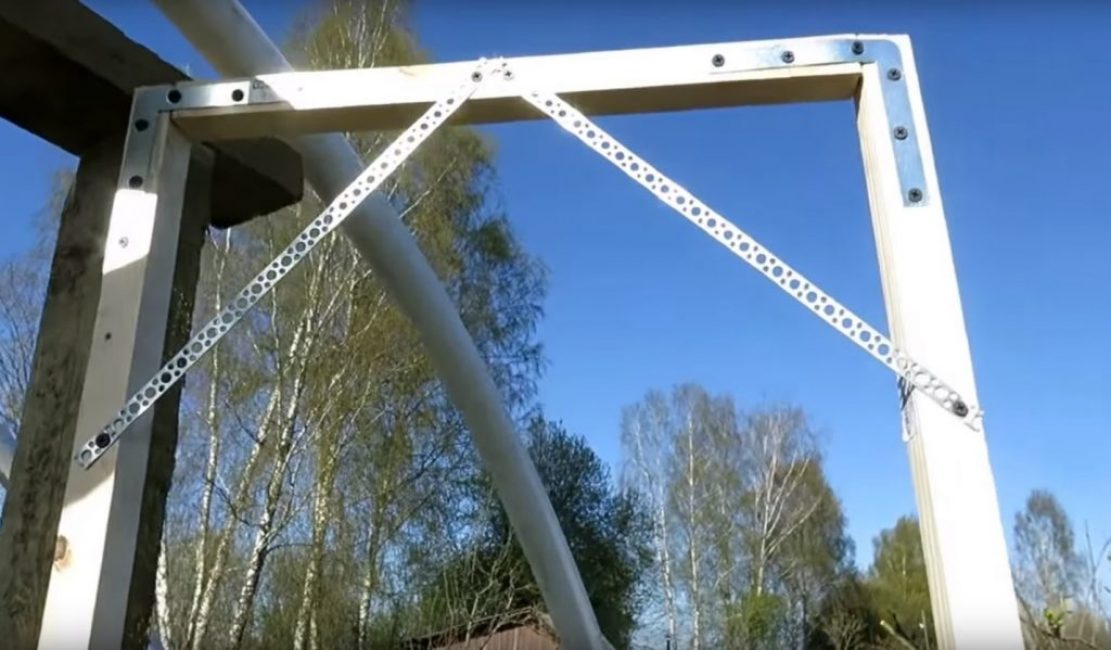

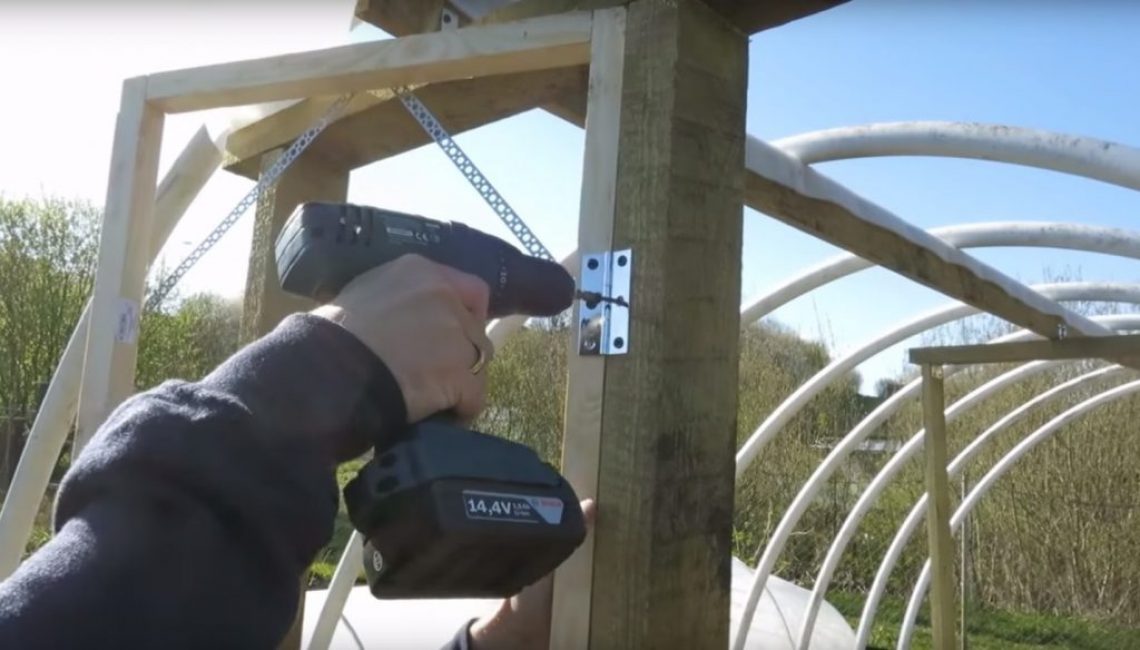

Затем соберёт и установит дверь, а на противоположной стороне окно. Для сборки двери и окна он использует брус 30 на 30 мм. Собирает уголками, а во избежание перекосов, из металлической полосы сделает распорки, на всех четырёх углах двери.

Крепит дверь на навесы.

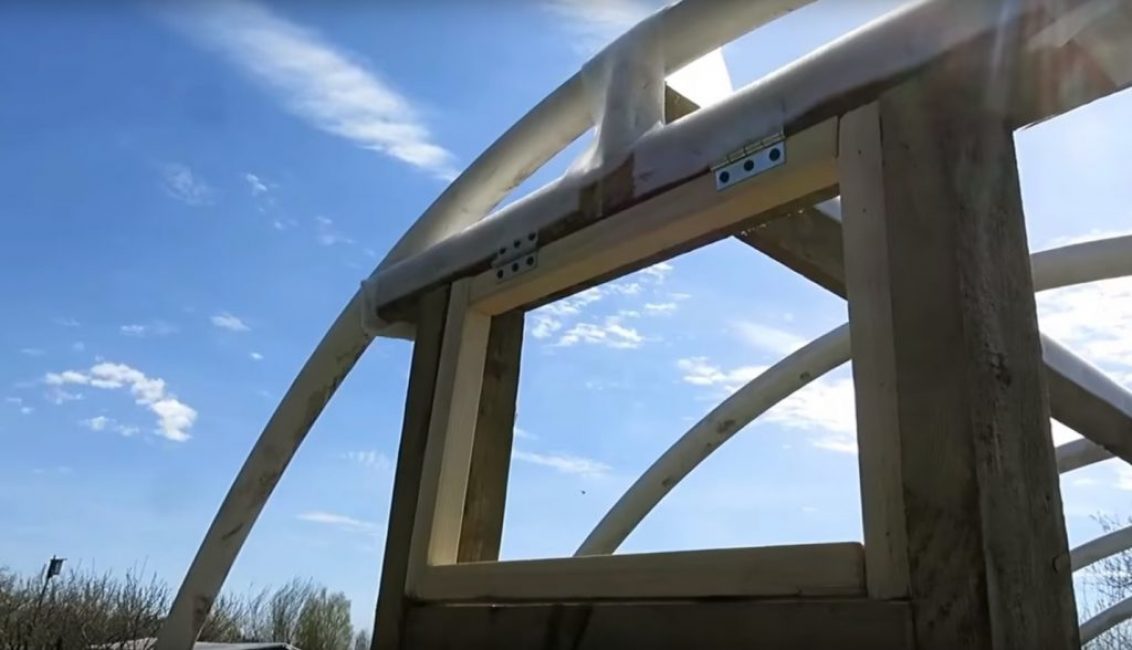

Затем он собирает окно.

Предварительно закрепив, горизонтально доску в последней стойке.

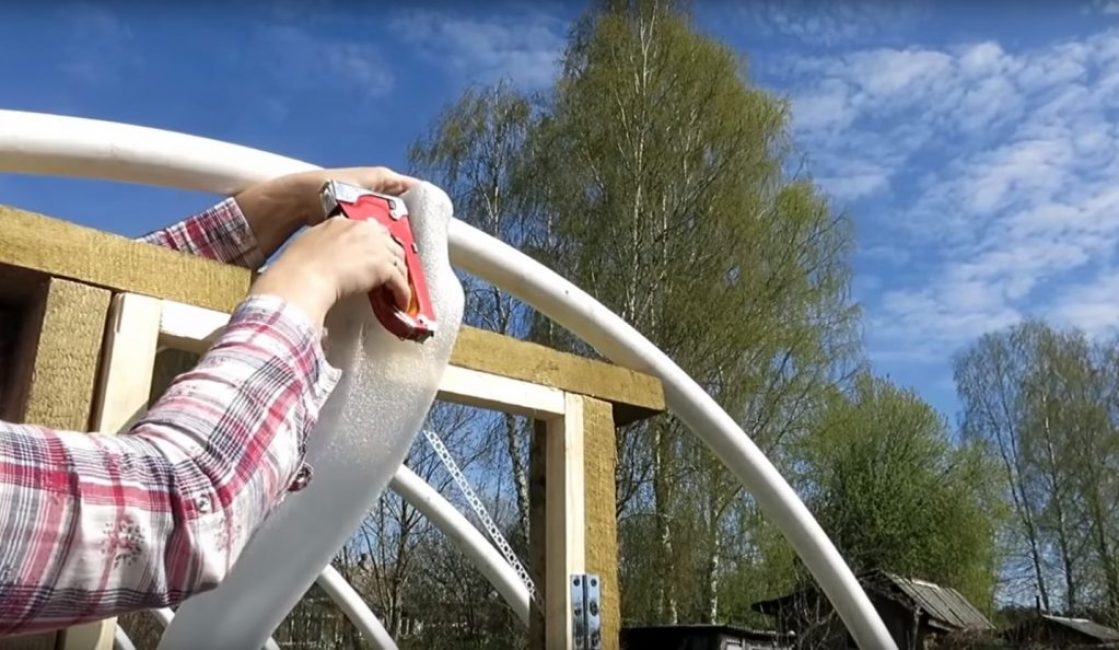

Далее берёт, вот такую подложку под ламинат и с помощью степлера, крепит её на все острые углы. Для того, чтобы в дальнейшем, при накрытии теплицы плёнкой она не порвалась.

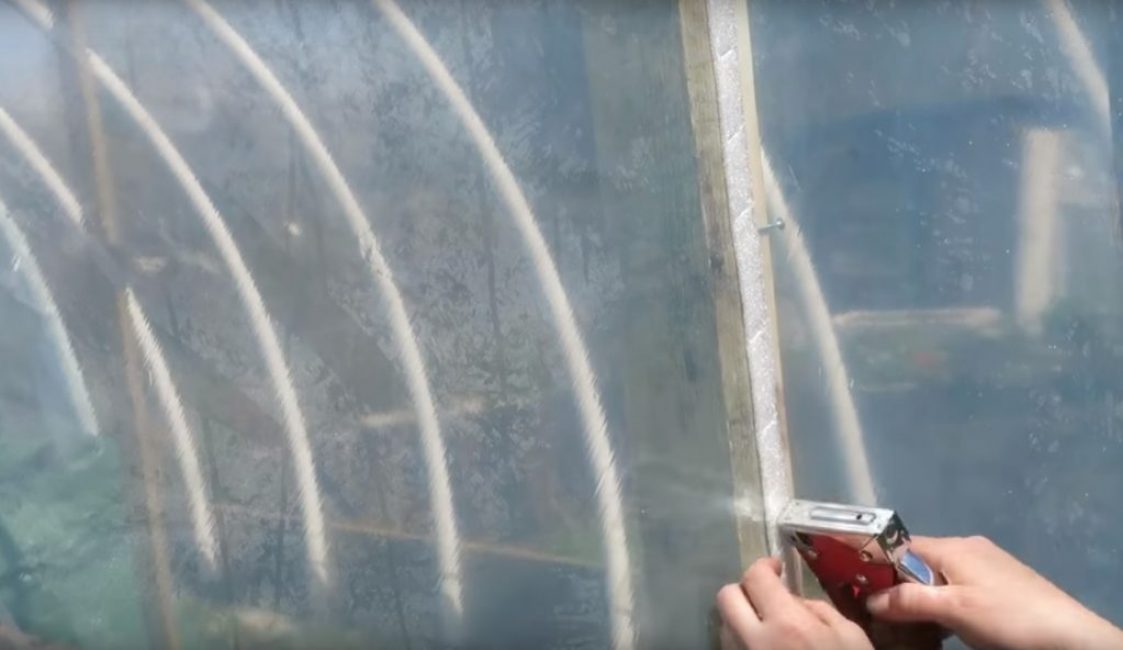

Накрывает каркас плёнкой, и крепит тем же степлером через подложку.

И в завершении прорезает дверь и окно.


Вот такая теплица получилась.

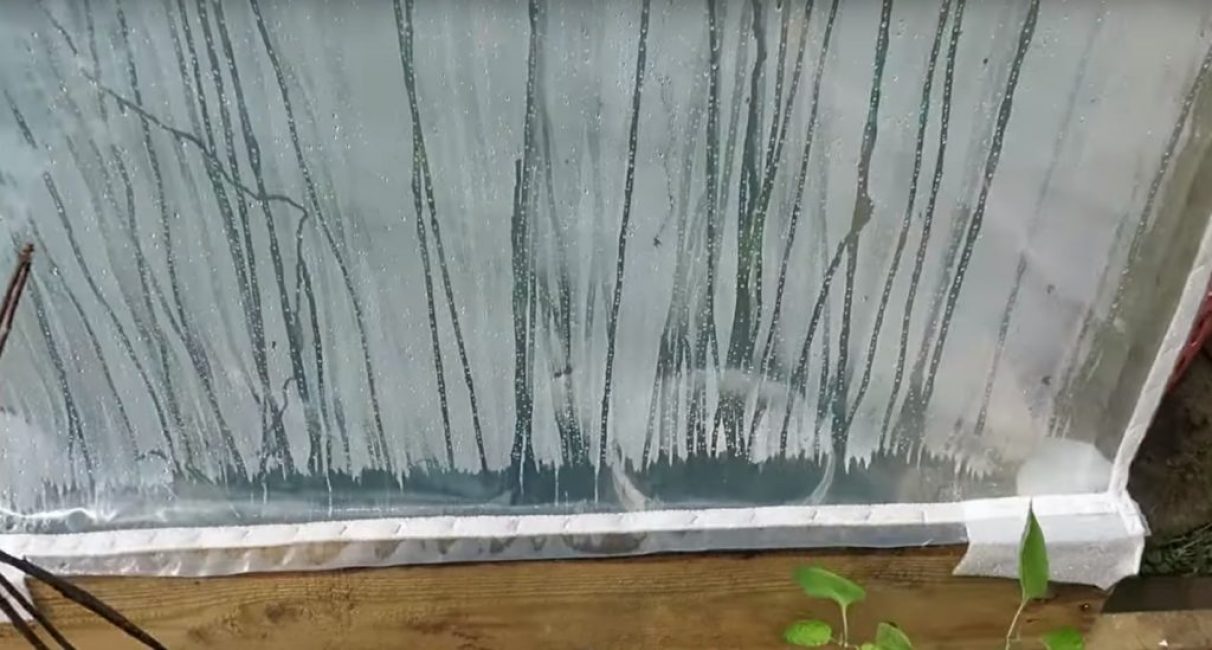

В дальнейшем, все места крепления плёнки через подложку, укрепит с помощью рейки, а также обрежет лишнюю пленку.

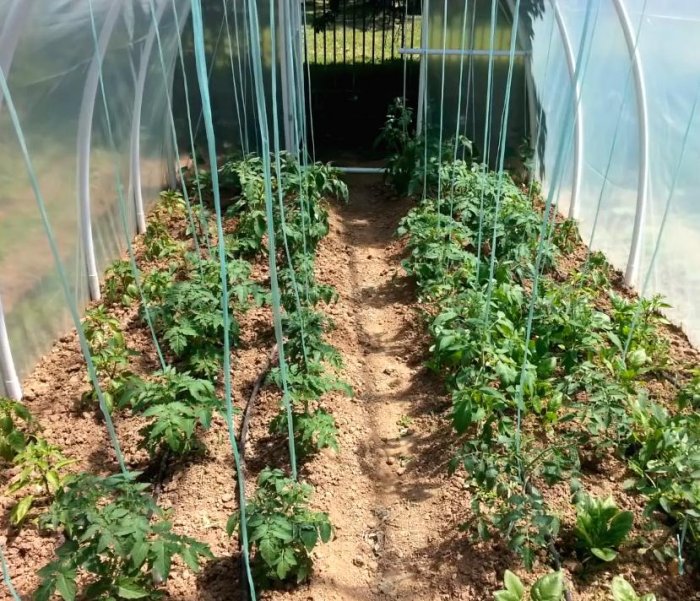

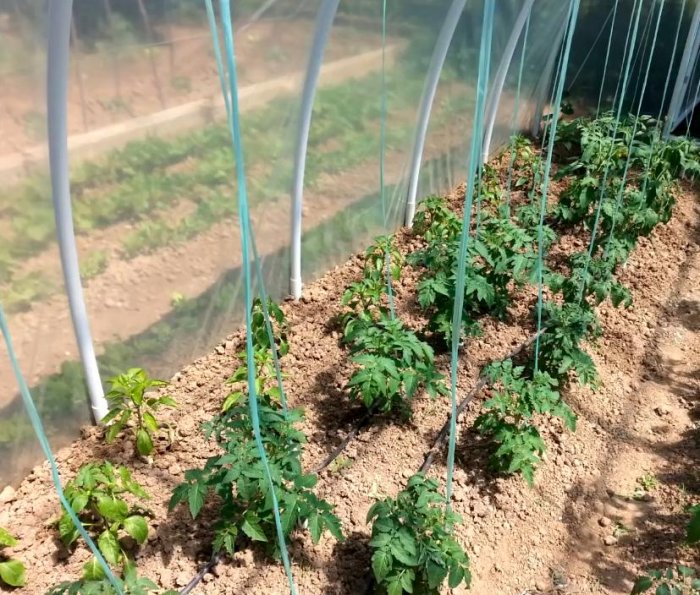

Тест. Такую рассаду поместил в теплицу.

А такая она стала спустя 10 дней.

Все спасибо и до новой встречи.

Видео сборки теплицы:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простая теплица из ПВХ труб своими руками

Раньше каркасные теплицы на даче или у дома изготавливались из деревянных брусьев или металлического проката (уголки, круглые или профильные трубы) и остекленных рам. Конструкция получалась громоздкой, тяжелой и дорогой, а для ее возведения требовалось много сил и времени.
Простая теплица из ПВХ труб своими руками

Понадобится


Для сборки арочного каркаса теплицы выбираем, исходя из соображений обеспечения необходимой несущей способности и минимизации затрат, круглые трубы ПВХ диаметром 15 мм. Из них будут изготовлены, как сами арки, так и продольный элемент, который свяжет арки между собой и создаст достаточную по жесткости и прочности силовую конструкцию, рассчитанную выдержать максимальную снеговую нагрузку и ветровой напор.
Для теплицы размером 1220×2440 мм хватит и трех арок. Если в вашем регионе снежные зимы и сильные ветра, то можно добавить еще одну арку, чтобы придать каркасу вашей теплицы дополнительную прочность и жесткость. Концы арок можно закрепить как снаружи деревянного основания, так и внутри. Для определенности выберем последний вариант.

Определение длины труб

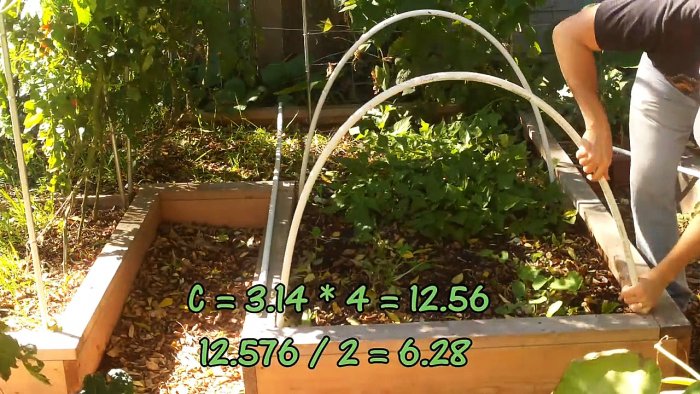

Для определения длины заготовок арок в виде полукруга или около того для теплицы шириной 1220 мм воспользуемся математической зависимостью между длиной окружности (С) и диаметром (D), который в нашем случае равен ширине теплицы, то есть 1220 мм.
C = πD = 3,14 × 1220 = 3831 мм.
Тогда длина труб (L), из которых мы собираемся сделать арки, будет равна половине длины вычисленной нами окружности:
L = C/2 = 3831/2 = 1916 мм.
Если вы желаете сделать теплицу немного выше, то достаточно полученную длину трубной заготовки, из которых будут делаться арки, немного увеличить, например, до размера 2150 мм. Тогда поперечное сечение теплицы вместо полукруга будет иметь форму вытянутого вверх полукруга, т. е. полуовала. Отрезаем 3 или 4 заготовки длиной 2150 мм.
Простая теплица из ПВХ труб своими руками
Чтобы выбрать длину продольного элемента, который будет связывать арки по верху, укладываем трехметровую трубу на основание параллельно длинной стороне. Упираем конец трубы в поперечину основания с внутренней стороны. После этого на другом ее конце делаем отметку на расстоянии 25 мм от другого внутреннего края поперечины в большую сторону и отрезаем лишнее ножовкой. Эти дополнительные 25 мм понадобятся для надежного соединения продольного элемента с арками.
Простая теплица из ПВХ труб своими руками

Изготовление теплицы

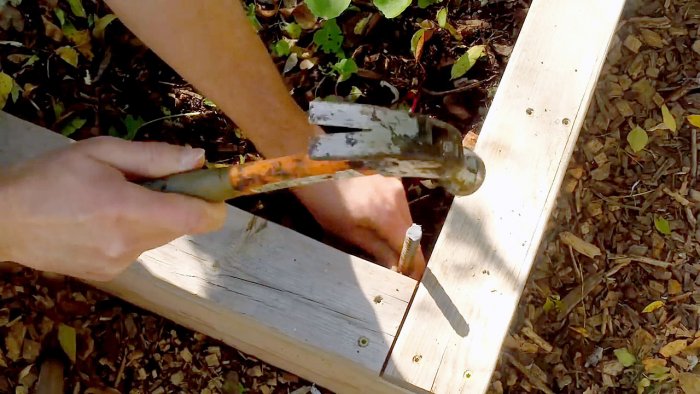

Для закрепления арок вбиваем в четырех внутренних углах основания и в тех местах, где будут устанавливаться промежуточные арки, куски арматуры диаметром 12 мм и длиной 500 мм, оставляя над землей 150-миллиметровый штырь.
Простая теплица из ПВХ труб своими руками

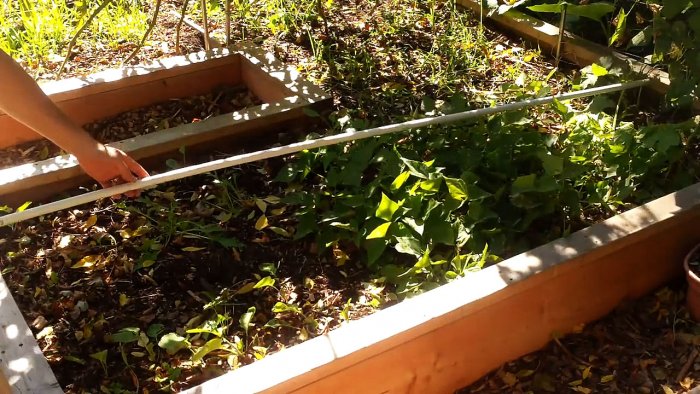

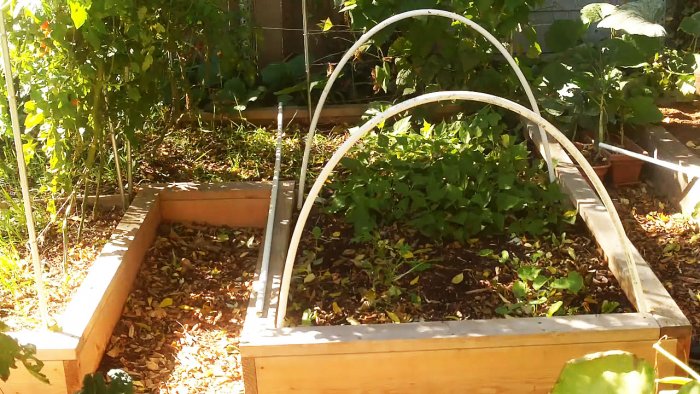

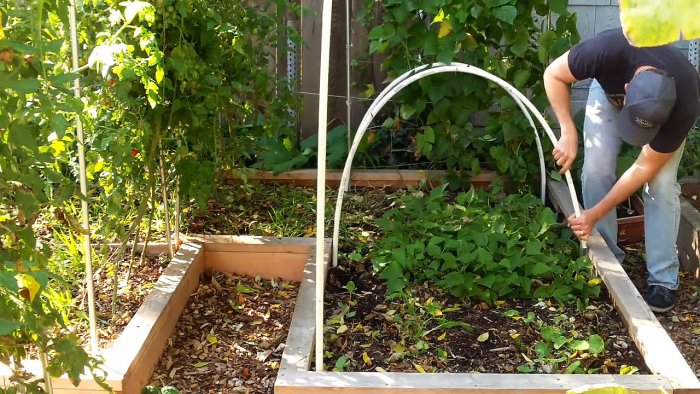

Далее поочередно один конец заготовки арки закрепляем на штыре, сгибаем трубу и надеваем второй конец на ответный штырь.
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками

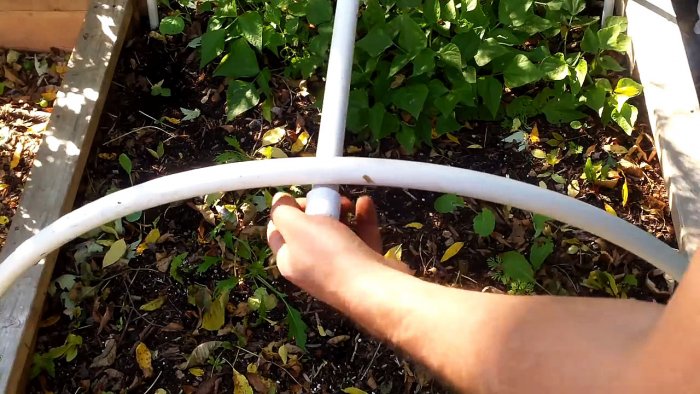

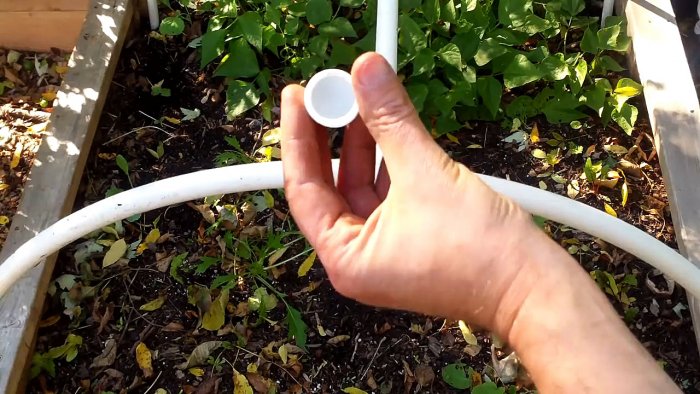

Прежде чем закреплять продольный элемент каркаса теплицы к аркам снизу, надеваем на его концы пластиковые заглушки, которые уберегут от разрыва полиэтиленовую пленку при ее натяжке на готовый каркас.
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками

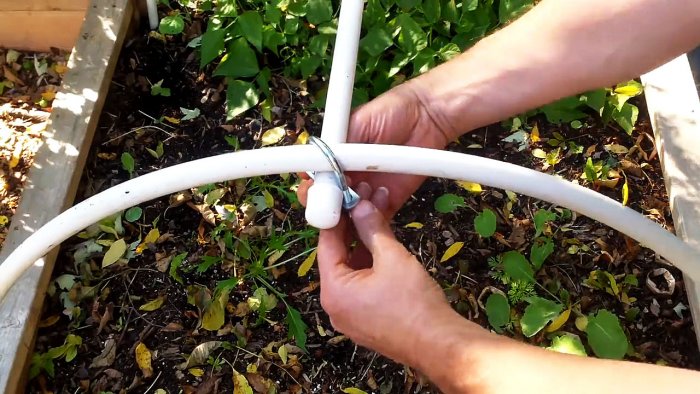

Затем с помощью металлических U-образных хомутов подходящего размера скрепляем места перекрещивания продольного элемента с арками. Учитывая упругость пластиковых труб, гайки хомутов достаточно затянуть от руки, но можно слегка подтянуть и гаечным ключом.
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками

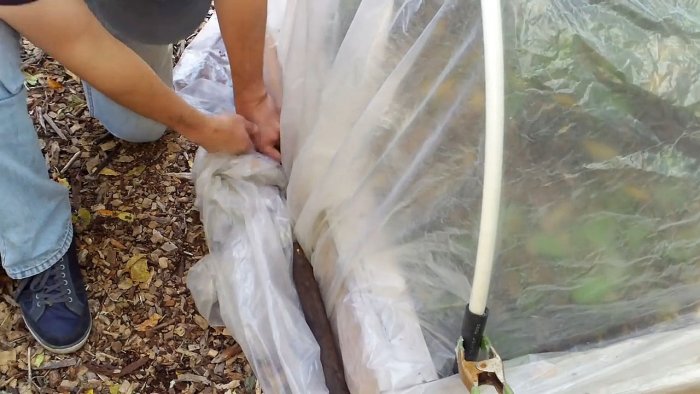

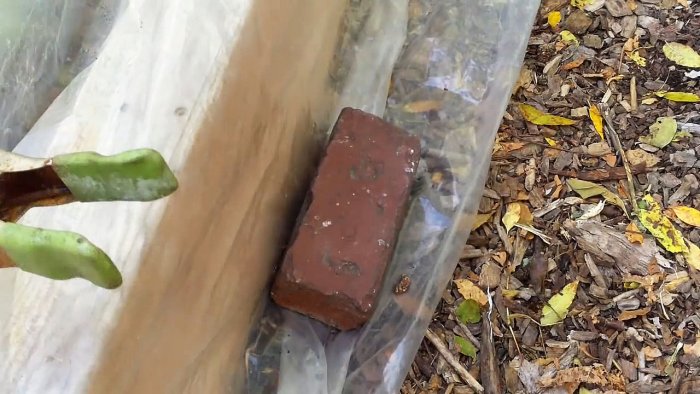

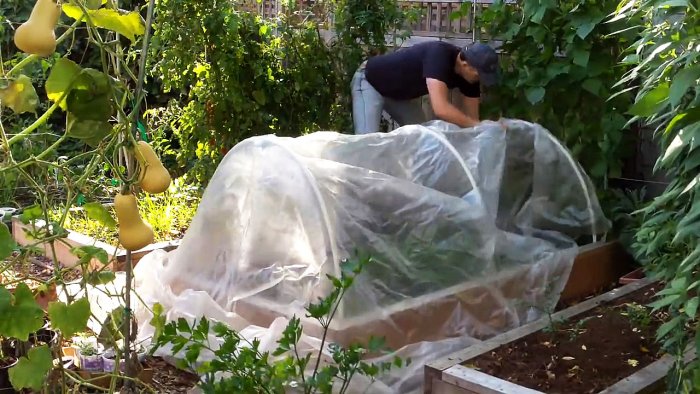

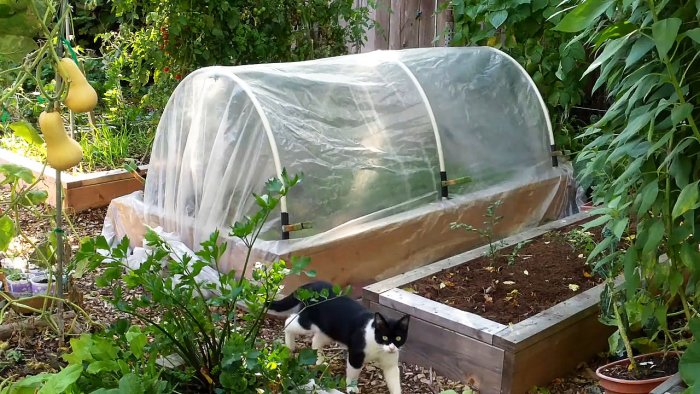

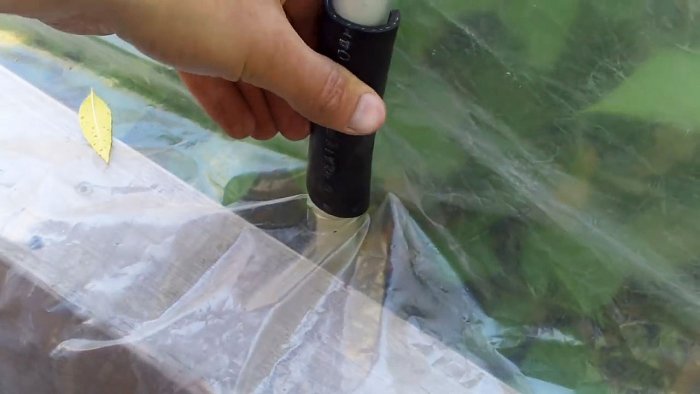

Теперь можно на собранный каркас натянуть полиэтиленовую пленку так, чтобы со всех сторон оставалась полоса пленки.
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками
Для чего это нужно, расскажем чуть позже. Для повышения надежности укрытия для растений полиэтиленовую пленку в нескольких местах можно закрепить к аркам с помощью кусков резиновой трубки длиной 75-80 мм и разрезанной по длине с одной стороны. Чтобы трубки не слетели под порывами ветра их можно закрепить с помощью подходящих зажимов.
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками

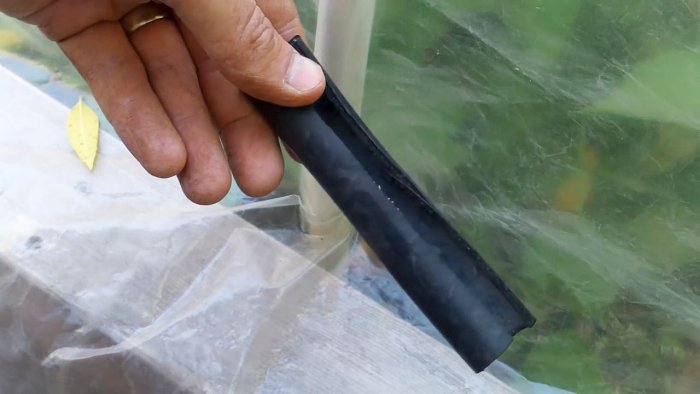

Оставшуюся полоску полиэтиленовой пленки по периметру основания собираем и придавливаем различными грузами (куски арматуры, кирпичи, камни и т. д.).
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками
Это дополнительно укрепит наше сооружение, особенно, когда выпадет снег, который еще больше придавит пленку и, к тому же, придаст теплице и прилегающей к ней земле опрятный вид.
Простая теплица из ПВХ труб своими руками

Смотрите видео


парник по чертежам, видео и фото, профиль и поликарбонат, из пленки сделать каркас

Удобная и лёгкая теплица своими руками из труб ПВХ может быть возведена в течение 2-3 дней, при этом не потребуется дорогостоящих материалов. Для простой сборки понадобится лишь стандартный набор инструментов, правильно произведённые расчёты и точная схема, по которой будет устанавливаться конструкция. Для небольших приусадебных хозяйств выбор пластиковых профилей для теплицы – оптимальное решение.

Преимущества парника из ПВХ труб своими руками

Такие свойства труб из поливинилхлорида, как прочность, термопластичность, способность выдерживать большие нагрузки, а также устойчивость при термическом и химическом воздействии, делают их востребованным материалом.

ПВХ не выделяет токсических веществ. Их легко мыть, а значит на них не будет скапливаться плесень и грибок, которые могут заразить растения

ПВХ не выделяет токсических веществ. Их легко мыть, а значит на них не будет скапливаться плесень и грибок, которые могут заразить растения

Они мало весят, поэтому каркас теплицы можно перемещать по участку, а выбирать покрытие можно любое – от плёнки до поликарбонатного листа.

Выбирая ПВХ трубы для сооружения парника, владелец участка получает следующие преимущества:

  • Лёгкость конструкции, что важно при переносе и транспортировке без демонтажа;
  • Поливинилхлорид не боится высоких температур и является огнеупорным;
  • Пластичность ПВХ профиля – ему можно придавать любую форму, сгибать и разрезать на необходимые сегменты;
  • Устойчивость каркаса к повышенной влажности, в отличие от металла, который ржавеет, и дерева, способного подгнивать.

Материал хорошо переносит высокие и низкие температуры, и их перепады, что увеличивает его износостойкость в условиях воздействий окружающей среды. В результате пластиковые трубы могут использоваться на протяжении 45-50 лет подряд.

Какое покрытие использовать для теплицы из ПВХ труб

При выполнении каркаса парника из пластиковых профилей, из этого же материала можно сделать и полки внутри помещения.

Для соединения отрезков труб применяются специальные крестовые уголки, которые можно приобрести в любом сантехническом магазине

Для соединения отрезков труб применяются специальные крестовые уголки, которые можно приобрести в любом сантехническом магазине

Что касается покрытия, оно может быть разным:

  • Полиэтиленовая плёнка;
  • Пузырчатая строительная плёнка;
  • Поликарбонатный лист или сотовый поликарбонат;
  • Трёхслойная армированная плёнка;
  • Синтетическое полотно.

Поликарбонат крепится к остову с использованием специальных термошайб и саморезов, а плёнку можно зафиксировать путём защёлок из того же ПВХ. Секция профиля, разрезанная по длине, должна быть разогнута, а её диаметр немного превышать размеры труб каркаса.

Разновидности теплиц из труб ПВХ своими руками: чертежи

Готовая теплица, изготовленная на производстве, стоит недёшево, поэтому позволить её себе может не каждый владелец участка.

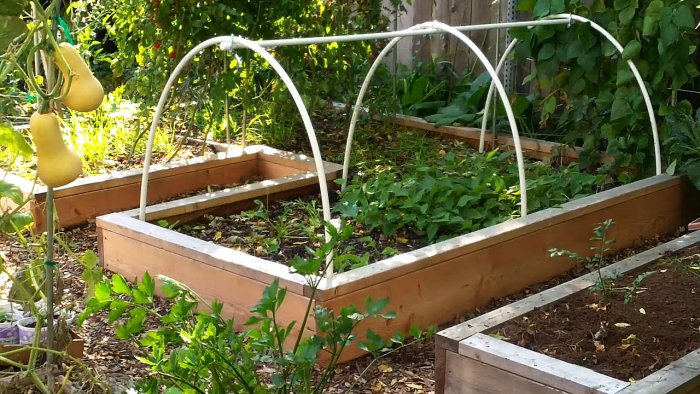

Для небольших участков замечательно подходит легкая, но прочная конструкция из ПВХ

Для небольших участков замечательно подходит легкая, но прочная конструкция из ПВХ

Зная определённые правила и следуя инструкции, можно построить парник своими руками.

Каркасы тепличных сооружений из пластиковых труб имеют разную форму, а в зависимости от неё, всевозможные виды отопления, увлажняющие системы и другое оборудование.

Основные виды:

  • Теплица пристенная;
  • Арочный тип, когда каркас имеет полукруглую форму;
  • Парник в виде домика с двускатной кровлей;
  • Многоугольная сложная форма.

Пристенный тип пристраивается к стене жилого здания с южной или юго-западной стороны. Стена дома выполняет защитную функцию, оберегая теплицу от сильного и холодного ветра. В знойные дни, нагреваясь от солнечных лучей, она может играть роль аккумулятора тепла.

Арочный парник позволяет создать объёмное помещение, оно устойчиво и надёжно, а кроме того, имеет минимум сочленений.

Сооружение в виде домика отличается устойчивостью к внешним воздействиям. В этом случае рекомендуется сделать увеличенный угол наклона скатов, что позволит улучшить сход снега.

Тип многоугольной конструкции похож на арочный – для самостоятельного возведения он сложен из-за множества соединительных узлов.

Для любого вида теплицы из ПВХ потребуется сделать чертежи. Проектируя конструкцию, нельзя забывать о том, что над рассадой должно оставаться не меньше чем 50 см свободного места для воздухообмена. Для арочных строений важно выверить оптимальную длину дуги. Для этого можно воспользоваться таблицей стандартных значений.

Строительство теплицы из ПВХ своими руками

Для дачного участка можно возвести небольшое тепличное строение из пластиковых профилей и поликарбоната.

Такой каркас собирается достаточно быстро и просто. Покрытие легко сделать из самой обычной полиэтиленовой пленки или же листов поликарбоната

Такой каркас собирается достаточно быстро и просто. Покрытие легко сделать из самой обычной полиэтиленовой пленки или же листов поликарбоната

Основными этапами строительства являются:

  • Возведение фундамента;
  • Монтирование каркаса;
  • Покрытие каркаса поликарбонатом.

Если не хочется делать бетонное или кирпичное основание, можно ограничиться деревянным настилом. Для этого пропитанные защитным составом доски устанавливаются на выровненной площадке, замеряются и скрепляются саморезами. По углам устанавливаются куски арматуры. Площадь под каркас размечается через каждые 90 см и снаружи в эти места вбиваются арматурные прутья.

Две трубы длиной до 3 метров соединяют крестовиной и сваривают. Так получается внутренняя часть теплицы. Для создания наружных элементов вместо крестовины применяют прямые одноплоскостные тройники. Концы труб вставляются в штыри арматуры, при этом они сгибаются, образуя полукруглый каркас.

Для формирования оконного проёма с торца уже вбиты арматурные прутья. Чтобы сделать разметку, проводится вертикальная линия до пересечения арочной трубы.

После этого остаётся измерить отрезок от верхней до нижней точки трубы и отрезать кусок требуемого размера. К нему приваривается соединительный тройник, дугу прорезают, а в образовавшееся отверстие помещается тройник. Труба фиксируется хомутом. После создания вентиляционных окон, приваривается дверь с помощью поливинилхлоридных уголков, и можно приступать к покрытию поликарбонатом.

Теплица из труб пвх своими руками (видео)

Когда в качестве фундамента использованы древесные материалы, сооружение нельзя использовать долго. Иногда это делается для дальнейшего переноса строения в другое место. Владелец всегда может использовать более прочные виды основания и возвести их самостоятельно. В такой работе нет ничего сложного. При этом пластиковые трубы остаются наиболее выгодным и прочным материалом для возведения любых видов теплиц.

Примеры теплиц из труб пвх своими руками (фото)

[Инструкция] Как Сделать Теплицу из Пластиковых Труб

сделать теплицу из труб своими рукамисделать теплицу из труб своими руками

Даже в относительно тёплом климате получение ранних урожаев невозможно осуществить без использования парника. Это строение позволяет ускорить сроки созревания овощей примерно на 1.5-2 месяца.

Кроме того, некоторые виды растений нужно выращивать исключительно в тепличных условиях. Любой уважающий себя огородник просто обязан иметь на своём участке теплицу.

Содержание:

Пошаговое изготовление теплицы

Конструкции теплиц могут быть самыми разнообразными – от простейших отрезов плёнки, натянутых на проволочный каркас до стационарных сооружений, сделанных из бетона и стекла, которые снабжены автономной системой отопления.

Теплицы небольшой высоты имеют достаточно узкое применение – в основном в них выращивается либо рассада, либо овощи нижнего яруса. Для выращивания таких популярных культур как томаты и огурцы, высота теплицы должна быть уже достаточной для формирования высоких кустов или расположения шпалер.

Теплица из пластиковых трубТеплица из пластиковых труб

Легкая теплица из пластиковых труб

Стоимость таких конструкций может быть достаточно высокой, и этот фактор может стать серьёзным препятствием для огородника, вознамерившегося построить себе парник. Ниже рассмотрено изготовление теплицы из простых и дешевых материалов. Стоимость подобного сооружения составляет не более 150 евро. Порядок изготовления теплицы следующий:

back to menu ↑

Действие №1 Подготовка и выравнивание участка

Для этой цели могут подойти какие-нибудь кирпичи или бетонные блокиДля этой цели могут подойти какие-нибудь кирпичи или бетонные блоки

Для этой цели могут подойти какие-нибудь кирпичи или бетонные блоки

После выбора места для участка необходимо выровнять основание для будущей теплицы.

При этом необходимости в возведении даже некоего подобия фундамента нет, поскольку масса теплицы не слишком велика. Достаточно в некоторых местах подкопать землю или подложить кирпичи.

back to menu ↑

Действие №2 Изготовление основания

Брусья прикручиваются к дополнительным столбикам высотой 3—50 см, расположенным по углам конструкцииБрусья прикручиваются к дополнительным столбикам высотой 3—50 см, расположенным по углам конструкции

Брусья прикручиваются к дополнительным столбикам высотой 3—50 см, расположенным по углам конструкции

Сначала собирается первый ярус досок, который располагается в основании теплицы. Для этого применяются брусья прямоугольного сечения (примерно 50 на 120 мм).

Брусья соединяются со столбиками при помощи саморезов и шуруповёртаБрусья соединяются со столбиками при помощи саморезов и шуруповёрта

Брусья соединяются со столбиками при помощи саморезов и шуруповёрта

Длина брусьев в идеале должна быть равна длине стен, но можно использовать и соединение нескольких брусьев меньшей длины.

back to menu ↑

Действие №3 Изготовление второго яруса

Проход в теплице, состоящий из двух ярусовПроход в теплице, состоящий из двух ярусов

Проход в теплице, состоящий из двух ярусов

После первого яруса, который является основанием теплицы, делается второй. Он делается из брусьев такого же размера, расположенных непосредственно над первым ярусом.

Фактически высота грядок будет определяться количеством ярусов. Такой высокий каркас необходим, в случае, если почва чрезмерно увлажнённая (болотистая) или потребуются высокие грядки. Если почва достаточно сухая, или необходимости в высоких грядках нет, можно обойтись и одним ярусом.

back to menu ↑

Действие №4 Изготовление прохода и конька

Дверной проём, расположенный в начале проходаДверной проём, расположенный в начале прохода

Дверной проём, расположенный в начале прохода

1

Далее необходимо создать дверной проём. Он может находиться с одной стороны или же быть сквозным. Альтернативный вариант – создание со стороны, противоположной проходу небольшой форточки.

Проём делается из тех же брусьев, что и основание теплицы. Можно использовать более тонкие брусья, но лучше этого не делать, поскольку проём будет выполнять не только функцию двери в теплицу, он будет частью её несущей конструкции. Сверху конька, опирающегося на проёмы, будут крепиться пластиковые трубы, используемые в качестве стен будущей теплицы.

2

Собрать проём достаточно просто – следует использовать две длинных доски, одну короткую. Их нужно соединить в форме буквы «П» и полученную конструкцию установить на основании теплицы. Все соединения, также как и соединение основания, выполняются саморезами.

Таких арок должно быть несколько. Их количество зависит от размера теплицы. Для прочности конструкции следует располагать арки на расстоянии не более 3 м друг от друга. Для теплицы длиной 5 м понадобится 3 арки.

Проход из трёх арок с установленным на нём конькомПроход из трёх арок с установленным на нём коньком

Проход из трёх арок с установленным на нём коньком

3

Конёк представляет собой длинную доску, поставленную на ребро и установленную посередине всех трёх арок. Арки (в данном случае одна арка), находящиеся посредине, выполняют очень важную функцию – они обеспечивают прочность всей конструкции и не дают коньку прогибаться в случае чрезмерных нагрузок.

Крепление конька к аркам осуществляется при помощи металлических уголковКрепление конька к аркам осуществляется при помощи металлических уголков

Крепление конька к аркам осуществляется при помощи металлических уголков

Не стоит думать, что единственной нагрузкой на конёк будет конструкция теплицы – она в целом относительно лёгкая. А вот уже в случае сильного снегопада нагрузки на конёк и арки возрастут в несколько раз, поэтому не стоит располагать промежуточные арки слишком далеко друг от друга (в рассматриваемом случае – не стоит обходиться без центральной арки).

back to menu ↑

Действие №5 Установка пластиковых труб

Трубы, используемые для монтажа стенТрубы, используемые для монтажа стен

Трубы, используемые для монтажа стен

1

В качестве крепления для стен используются пластиковые трубы диаметром не менее 5 см. Меньший диаметр использовать нежелательно по причине, изложенной ранее. Трубы меньшего диаметра выдержат вес всей конструкции, но под действием снега (и иногда и просто сильного ветра) они могут погнуться или даже полностью сломаться.

2

Длина труб должна быть такой, чтобы из них получился идеальный полукруг с диаметром, равным ширине теплицы. То есть, для теплицы шириной 3 метра длина труб должна быть равна 3х3.14=9.42 м. Лучше полученное значение округлить в большую сторону (то, есть в данном случае это будет 9.5 м).

3

Количество труб выбирается исходя из ширины теплицы. В среднем рекомендуется располагать трубы на расстоянии 50-70 см друг от друга. С учётом крайних дуг, общее количество труб на теплицу длиной 5 м составляет 8 штук. Соответственно, общая длина закупаемой трубы для данной теплицы не превысит 80 м.

4

Для крепления труб используется профильная лента в виде полоски. Для монтажа достаточно использовать ленту шириной 1.5-2 см.

Длина полосок, на которые разрезается лента, составляет 25-30 см.

Нарезка ленты на части производится при помощи обычного резака по металлуНарезка ленты на части производится при помощи обычного резака по металлу

Нарезка ленты на части производится при помощи обычного резака по металлу

5

Далее производится прикручивание труб к основанию и коньку при помощи нарезанных полосок.

Нижний край труб следует крепить на уровне балок первого ярусаНижний край труб следует крепить на уровне балок первого яруса

Нижний край труб следует крепить на уровне балок первого яруса

В итоге получится следующая конструкция каркаса теплицы:

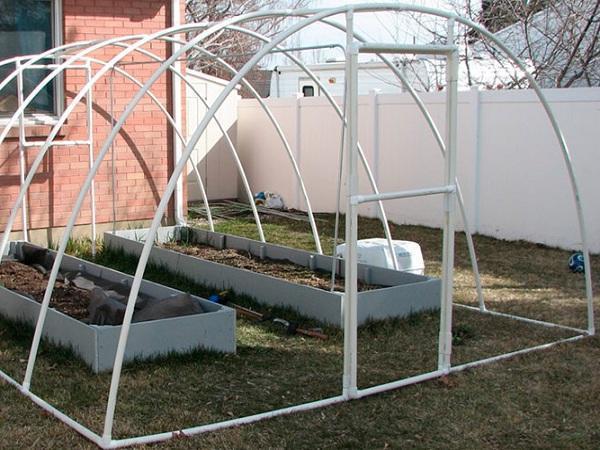

Готовый каркас теплицыГотовый каркас теплицы

Готовый каркас теплицы

back to menu ↑

Действие №6 Создание дверей и форточек

Армирование конструкции двериАрмирование конструкции двери

Армирование конструкции двери

1

Дверь делается из брусков квадратного сечения размерами 30х30 или 40х40 мм. Её размеры должны быть такими, чтобы она точно входила в сделанные ранее проёмы арок.

2

Для придания дополнительной прочности конструкции двери, её укрепляют при помощи уголков и укосин. Укосины также могут быть изготовлены из профильной ленты.

3

Подобное укрепление конструкции применяется и сверху, и снизу двери.

Вешается дверь на арку при помощи обычных петельВешается дверь на арку при помощи обычных петель

Вешается дверь на арку при помощи обычных петель

4

Форточка делается следующим образом – на противоположной арке устанавливается поперечная доска на высоте около 1.5 м. Таким образом получается небольшое окошко. В него устанавливается небольшая дверца, из бруса, аналогичного тому, который использовался при изготовлении двери.

Внешний вид форточкиВнешний вид форточки

Внешний вид форточки

5

Так же, как и дверь, форточку следует усилить при помощи уголков. Поскольку её размеры невелики, можно обойтись без укосин.

Для дополнительной прочности достаточно использовать торцевой саморезДля дополнительной прочности достаточно использовать торцевой саморез

Для дополнительной прочности достаточно использовать торцевой саморез

6

Петли для форточки устанавливаются не сбоку, а сверху, чтобы она открывалась вертикально. Так будет проще регулировать степень открытия форточки.

back to menu ↑

Действие №7 Накрытие теплицы плёнкой

Обмотка острого угла конька при помощи подложки, укрепляемой степлеромОбмотка острого угла конька при помощи подложки, укрепляемой степлером

Обмотка острого угла конька при помощи подложки, укрепляемой степлером

1

Перед тем, как накрывать теплицу плёнкой, следует позаботиться о сохранности последней. Каркас теплицы обладает множеством неровностей, острых углов, да и просто элементов крепежа, которые могут повредить плёнку.

2

Рекомендуется все острые поверхности каркаса обмотать мягким материалом – например, подложкой для ламината толщиной 5 мм, которая будет крепиться к каркасу при помощи обычного строительного степлера.

Обработка задней стенки теплицы при помощи подложки для ламинатаОбработка задней стенки теплицы при помощи подложки для ламината

Обработка задней стенки теплицы при помощи подложки для ламината

3

Аналогичным образом следует замотать подложкой все острые поверхности каркаса теплицы сверху и снизу.

Плёнку рекомендуется прибивать при помощи тонких плосок той же подложки, чтобы контакт скоб и плёнки был минимальныйПлёнку рекомендуется прибивать при помощи тонких плосок той же подложки, чтобы контакт скоб и плёнки был минимальный

Плёнку рекомендуется прибивать при помощи тонких плосок той же подложки, чтобы контакт скоб и плёнки был минимальный

4

Далее теплица накрывается плёнкой, которая фиксируется при помощи того же степлера.

  Нижние крепления полиэтилена можно прибить к основанию при помощи подложки, но лучше впоследствии заменить их деревянными рейкамиНижние крепления полиэтилена можно прибить к основанию при помощи подложки, но лучше впоследствии заменить их деревянными рейками

Нижние крепления полиэтилена можно прибить к основанию при помощи подложки, но лучше впоследствии заменить их деревянными рейками

На этом работу по созданию теплицы можно считать законченной.

back to menu ↑

Действие №8 Заполнение теплицы грунтом

Далее следует наполнить грядки теплицы грунтом, уложить на них питательную смесь и приступать  непосредственно к работе с теплицей (высаживать рассаду, семена и т.д.).

Если конструкция с одним проходом и двумя грядками требует слишком большого количества грунта, можно поступить следующим образом: использовать два прохода и три узких грядки. При такой планировке грядки будет удобнее обрабатывать и количество грунта, необходимого для их заполнения, будет в 1.5-2 раз меньше.

back to menu ↑
ВИДЕО: ТЕПЛИЦА СВОИМИ РУКАМИ / Как сделать теплицу

9.2 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Раскрытие темы

9

Доступность применения

9

Актуальность информации

9.5

Добавить свой отзыв

Теплица из пластиковых труб своими руками

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
