Примеры чертежей теплиц из поликарбоната, дерева, профильной трубы
Теплица является неотъемлемым атрибутом садоводства России и стран со схожим климатом. Поэтому вопрос строительства парников поднимается во многих семьях, живущих в частных домах. В некоторых случаях модели парников, предлагаемые изготовителями, не устраивают садоводов размерами, формами, конструктивным особенностями.
В этой статье будет рассмотрен вопрос самостоятельного проектирования этих сооружений. Также здесь будут представлены разные варианты чертежей теплиц из разных материалов.
Проектирование теплиц, чертежи
Совсем не сложно сделать теплицу из поликарбоната своими руками, чертежи которой подготовлены с должным вниманием.
Составляем проект дугообразной теплицы своими руками
Устройство теплицы, чертежи и проекты дугообразных построек имеют свои особенности. Технические характеристики укрывающего материала накладывают ограничения на высоту каркаса. Завязано все на двух моментах:
- Гнуть листы можно только поперек воздушных каналов.
- Стандартные размеры листа – 6 х 2,1 м.
Получается, чтобы согнуть поликарбонат в купол, его нужно располагать поперек каркаса. При этом средний радиус кривизны получится 1,9 м. Соответственно, ширина основания выйдет 3,8 м. Беда в высоте такой постройки – она равна радиусу, а 1,9 метра не всегда то, что нужно. Для примера – чертеж из профильной трубы 20 20.
Как создается теплица из профильной трубы своими руками, чертеж — набросок
Это совсем не повод отказываться от дугообразной формы каркаса. Из ситуации можно выйти, не внося серьезных изменений в проект. Надо добавить по нижнему краю постройки цоколь. Он не должен превышать 1 метра в высоту, однако этого хватит, чтобы увеличить ширину конструкции до 2,5 м, высоту до 2,25 м. Тут чертежи и размеры теплицы из поликарбоната своими руками задать не сложно – главное отнестись очень внимательно.
Как сделать теплицу из поликарбоната своими руками, чертежи, на фото арочная конструкция с цоколем
Обязательно делаем отдельный чертеж для монтажа укрывающего материала. Отмечаем расположение окон, особенности крепления листов на каркас.
Чертеж с параметрами монтажа укрывающего материала
Еще одна сложность, которая может подстерегать вас при проектировании и составлении чертежей теплицы из профильной трубы с размерами — особенности материала каркаса. Если нет возможности приобрести гнутый профиль, дуги придется делать из небольших отрезков, скрепляемых стальными пластинами. Для парника менее 5 метров длиной достаточно двух дуг, если больше – составляем чертеж так, чтобы дуга была каждые 3,5 – 4 метра. По такому же принципу можно проектировать деревянные сооружения.
Делаем теплицу своими руками из поликарбоната, чертеж купольной конструкции
Проектирование теплицы с одно- или двускатной крышей
Чертеж деревянной теплицы, сделанной своими руками, двух- или односкатной, лучше привязать к размерам листов поликарбоната. Тут речь идет не только об удобстве монтажа, но и о экономии материалов.
- Длина постройки – 6 м – стандартная длина листа.
- Высота прозрачной стороны – 2,1 м – стандартная ширина.
- Прямоугольник крыши – 6 х 3 м вместе с небольшими выносами за пределы каркаса. Это 1,5 листа укрывающего материала.
Сколько-нибудь серьезной кройки потребуют только фронтоны – тут надо будет подогнать поликарбонат под форму фронтона. Изготовление теплицы из профильной трубы, чертеж которой представлен ниже, будет очень простым, экономичным.
Один из вариантов создания деревянной теплицы из поликарбоната своими руками, чертежи составляем, ориентируясь на стандартный размер листа
К сведению: проект теплицы в чертежах должен быть составлен так, чтобы стропила располагались не далее 1 метра друг от друга. При этом они обязательно должны присутствовать в местах стыковки листов кровельного материала.
Постройка с вентиляционными форточками
С фундаментом и без
С фундаментом чаще всего делают деревянные постройки, так как опорные стойки в по понятным причинам нельзя просто вкопать/вбить в землю. Здесь используется ленточная система с армированием. При этом углубляться следует не менее чем на 30 см. Обязательно вносим в чертеж добавку на цоколь – минимум 20 см. Для такой теплицы добавляем систему креплений каркаса к фундаменту – уголки + метизы к ним. Чертеж этой части сооружения делаем отдельным.
Приблизительный чертеж фундамента
Легкие теплицы из металла — уголка или профтрубы — делаются без фундамента. Самый простой способ спроектировать такое сооружение своими руками – добавить к длине поперечных дуг по 80 – 90 см с каждой стороны. Эти концы будут вгоняться в землю, их длины хватит, чтобы надежно зафиксировать парник. Единственный недостаток примера чертежа теплицы из поликарбоната с размерами, указанными на рисунке – строительство ведется только из материалов, не подверженных коррозии.
Как делается теплица своими руками из поликарбоната, чертеж парника без фундамента
Чертежи конструкций разного типа
Очень неплох вариант теплицы из тонкого металлопрофиля, без фундамента, на обвязке – конструкция получается легкой, радиус, ширину, высоту может иметь любые. В сборке это своего рода конструктор, не требующий специальных навыков, большого количества рабочих рук. Надо только помнить один нюанс – тонкий профиль легко гнется. Этот момент обязательно учитываем при составлении чертежа. Шаг элементов должен составлять до 45 – 50 см. Сочленение элементов выполняется с помощью тройников и крестовин, на обвязку – крепеж «стакан».
Чертеж теплицы из поликарбоната с размерами 3х6, с каркасом из тонкой профтрубы
Подобным образом можно собрать двускатный парник. Расстояние между элементами приличное, поэтому профиль берем вместо алюминиевого стальной, чуть большего диаметра. Кроме того, в чертеж включаем фундамент, кирпичный или бетонный.
Двускатное сооружение

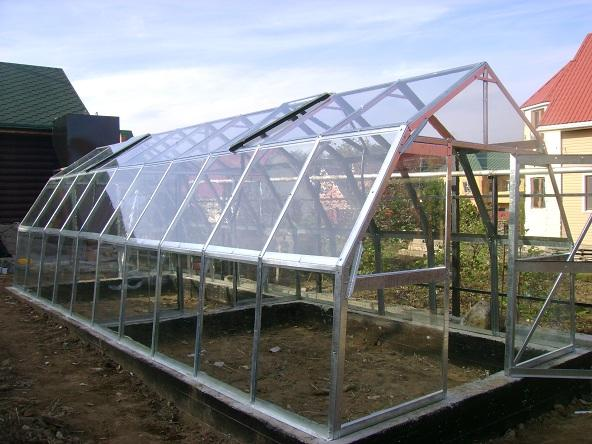

Еще один вариант теплицы на обвязке – двускатная теплица из алюминиевого профиля, с внутренними подкосами. Последние обязательно должны присутствовать, так как они обеспечивают необходимую жесткость конструкции. Острый угол крыши не даст скапливаться снегу на поверхности. Единственный минус хорошо заметен на чертеже – подкосы «съедают» пространство, ширина, высота сооружения уменьшается. Такой парник может иметь любые размеры, устанавливается на фундамент или просто на землю.
Пример каркаса теплицы из профильной трубы, чертеж с размерами и описанием деталей
Обратите внимание: следующий пример – теплица из дерева своими руками, чертежи подразумевают использование бруска сечением 50 х 40 мм, на фундаменте. Может применяться как летний и как зимний вариант – с одинарным или двойным стеклом. Чертеж такой постройки, если она более 5 м длиной, должен выполняться с учетом нормативов СНиП по снеговым, ветровым нагрузкам. Особенно это касается сооружений, которые будут остекляться.
Парник с деревянным каркасом
Как сделать теплицу из поликарбоната своими руками
Погода не всегда благосклонна к жителям нашего региона, и для владельцев дачных участков ее «коленца» зачастую бывают губительными. Это в первую очередь относится к теплолюбивым растениям, вынужденным селиться в открытом грунте. Их иногда может подстерегать гибель, нередко такое случается даже в разгар лета. Поэтому для того, чтобы обезопасить свой урожай, хозяева дачных участков вынуждены обращаться за помощью к замечательным сооружениям — теплицам. Но не всегда удается найти подходящую конструкцию, поэтому вопрос о том, как сделать теплицу из поликарбоната своими руками, можно считать злободневным.
С чего начинаются думы о теплице?
С выбора подходящего поликарбоната. Он красив и прочен, а его всевозможные размеры и разнообразные цветовые решения превращают материал в желанный для многих. По структуре поликарбонатные листы делятся на сотовые и сплошные, именно первый можно назвать идеальным решением для постройки теплицы. Почему?
- Слои, под разным углом соединенные ребрами жесткости, делают изделия чрезвычайно прочными.
- Терпимость к перепадам температур и защита от ультрафиолета — лучшие качества для теплиц.
- Невесомость, простота монтажа и последующего ухода не оставляет дачникам иного выбора.
Если вы хотите, чтобы будущая теплица служила долго, то, отправляясь за его покупкой, следует помнить, что:
- Толщина листа поликарбоната должна быть как минимум 4 мм. Меньше — нельзя, в противном случае ваше сооружение прослужит недолго.
- Вес листа стандартных размеров (600×210 см) обязан быть не менее 10 кг. Легче — качество хуже.
Ассортимент профилей для каркаса
Не только для фундамента теплицы важна прочность, то же самое применимо и по отношению к материалу каркаса. Вариантов тут достаточно.
Металлопрофиль. Такие каркасы отличает прочность и незыблемость. Обязательным условием является обработка его антикоррозийными составами. Изделие можно соорудить как самостоятельно, так и приобрести его в готовом виде.
Алюминиевый профиль — предпочтительный вариант, так как коррозия и ржавчина ему не враги. Такой профиль имеет квадратное сечение, что обеспечивает ему отменную устойчивость в любых форс-мажорных обстоятельствах — от шквалистого ветра до снеговых заносов.
Полипропиленовые трубы. Гибкость материала способствует скорости его сооружения, а его легкость допускает даже отсутствие полноценного фундамента, который вполне можно «променять» на хорошо подготовленную площадь.
Профиль из поливинилхлорида отличный материал для тепличных каркасов — в его прочности и безопасности можно не сомневаться, да и внешний вид у него лишен недостатков, но есть у него и минус — приличная стоимость.
Каркас из деревянного бруса легок и в монтаже, и при креплении листов поликарбоната. К плюсам отнесем и его экологичность, но она-то и является той ложкой дегтя, которая требует защищать его от вредных воздействий внешней среды.
Какой фундамент предпочесть?
Теперь самое время определиться с самым важным вопросом — с видом фундамента. От этого выбора во многом зависит долговечность жилища для растений.
Если вы склоняетесь к деревянному варианту, то задумайтесь сначала о целесообразности данного решения. Срок его годности не превысит 5-7 лет, эта цифра не изменится, даже если брус (100х100 мм) тщательно обработать антисептиками и олифой.
Лучше использовать для тепличного фундамента газо- или пеноблоки, кирпичи или бордюрный камень. При рыхлой почве основание делается по всему периметру. В ином случае хватит столбиков, которые необходимо устанавливать с помощью уровня.
Оптимальным, но дорогостоящим, будет ленточный фундамент из монолита. Для его сооружения понадобятся траншея, опалубка, каркас из арматуры и бетонирование. Зато такой фундамент отличается невероятной прочностью, потому никаких проблем с устойчивостью конструкции в дальнейшем не возникнет.
Устраиваем основание для теплицы
Рассмотрим 2 варианта — брусовой и кирпичный, так как оба они довольно популярны.
Фундамент из бруса
После разметки по периметру необходимо вбить стальные уголки, после чего к ним прибиваются деревянные опоры, которые монтируют к уголкам и забивают в грунт. Затем по периметру укладывается брус. Фундамент готов. Только необходимо помнить, что дерево сначала требует обработки.
Фундамент из кирпича
Сооружение такой основы начинается с подготовки подушки. Снимается слой почвы толщиной от 20 до 25 см, куда затем засыпается гравий. Слой этот (толщиной 5 см) тщательно выравнивается. Далее готовится бетонный раствор, которым заливается траншея.
Следует пауза в 2 недели, после чего можно начинать кирпичную кладку, но предварительно нужно на бетонную подушку уложить слой рубероида, чтобы обезопасить фундамент от воздействия влаги. В кладку надо монтировать элементы крепежа, ее поверхность должна быть ровной, и без свободных пространств между кирпичами.
Монтаж каркаса: без схемы как без рук
Действовать на данном этапе без схемы не получится, поэтому заранее стоит нарисовать чертеж, наметив на нем все необходимые элементы — двери, фрамуги или форточки. Львиная доля каркасов у нас изготавливается из металлических труб, размер которых — 20×40×2 мм. Необходимы инструменты: сварочный аппарат и болгарка. Стоит заранее нарезать все элементы конструкции, затем анкерами монтировать профиль, что будет ее основой.
Можно сделать легче — и заказать готовый каркас заранее. Ячейки обрешетки должны составлять 50х50 см, что обеспечит необходимую прочность конструкции. Но если было принято решение сделать теплицу собственными силами, то сборку арок лучше производить на земле, а потом приступать к монтажу и обвязке. Нельзя забывать и про дополнительные ребра жесткости, которые крепятся саморезами.
Поликарбонат: кроим и устанавливаем на каркас
Работа эта займет много времени, но чрезмерно трудной ее назвать нельзя. При раскрое необходимо учитывать стандартные размеры, так как это позволит избежать большого количества отходов. Сначала поликарбонат размечают, кроят его или электрическим лобзиком, или циркулярной пилой. После раскроя приступают к разметке креплений и сверлению монтажных отверстий.
Как происходит сборка? Крепятся заготовки обычными саморезами, чрезмерно затягивать их запрещено, вместе с ними делается монтаж и термошайб, которые оснащаются уплотнителем из резины и кольцом теплоизоляции. Стыкуются листы внахлест (от 6 до 10 см), соединяются они Н-профилями, между ними и в местах соединений необходимы зазоры для предотвращения температурной деформации.
Для того, чтобы стыки в будущем не создавали проблем с прочностью конструкции, обязательно их расположение на несущих балках, а натяжение поликарбонатных листов должно быть оптимальным, иначе провисание приведет к скапливанию влаги, что может грозить уже повреждением конструкции.
Для обеспечения герметичности внутри теплицы используется перфорированная самоклеящаяся лента, которая продается в любом магазине. Для укрепления листов внахлест применяется алюминиевая.
Если вы задумываетесь о том, как сделать теплицу из поликарбоната своими руками, значит, не будет лишним и просмотр многочисленных видео, одно из которых есть и у нас.
Вариант арочной теплицы «препарирован» здесь:
Как построить теплицу своими руками из дерева
Если вы думаете, что теплица своими руками из дерева – это пережиток прошлого, и будущее целиком и полностью принадлежим «универсальным» металлическим лего-конструкциям – то ошибаетесь. Как живой и абсолютно экологичный материал, дерево никогда не выйдет из моды, и пусть оно наиболее не защищено от влаги, жары и времени, из него получаются замечательные конструкции! Ярким тому примером служат крепкие финские конструкции из клееной сосны – их каркасы просто-напросто перед использованием пропитывают антисептиком и хорошо высушивают. И стоят такие парники более 20 лет! Вот что значит технология и правильный подход – о чем мы вам в этой статье и расскажем.
В чем могут преимущество деревянных каркасов?
Вот какие преимущества есть у древесины как материала для строительства каркаса:
- Дешевизна. Согласитесь, раздобыть качественные бруски не так-то и сложно.
- Простота. Работать с таким материалом может даже человек, весьма далекий от строительства.
- Возможность легкой замены. Поломалась или подгнила деталь? Вы легко замените ее на другую.
- Легкость крепления любого материала, будь то стекло или поликарбонат.
- Абсолютная экологичность – дерево к тому же еще и «дышащий» материал.
- Простота сборки и разбора каркаса.
- Небольшой вес, и, в то же время, устойчивость.
- Внутреннее устройство: в таком сооружении можно без проблем крепить полки и специальные приспособления, устанавливать автоматику и все остальное. Попробуйте то же провернуть в промышленной модели с ее строго фиксированной шириной, высотой и изогнутыми дугами – это не так просто, как кажется на первый взгляд!
- Нетребовательность в уходе.
- Возможность построить сооружение той высоты, ширины и конструкции, какой только ваша душа пожелает.
И, наконец, парники достаточно эстетичны и отлично вписываются в окружающий ландшафтный дизайн – это вам не арочные железные туннели массового производства.
Как построить действительно долговечную конструкцию?
Главное правило долговечности и прочности – это правильная подготовка самой древесины к использованию. А поэтому, где бы вы ни раздобыли бруски и как хорошо бы они не выглядели, обязательно предварительно очистите их щеткой от грязи и песка, промойте и дайте посохнуть достаточно времени. После этого зачистите наждачной бумагой со средней зернистостью или же каким-нибудь влажным абразивом.
Главное, следите за тем, чтобы покрашенная теплица, сделанная из дерева не покрывалась трещинами – если такие появились, тут же их закрасьте, иначе материал начнет моментально впитывать влагу и гнить изнутри. То же самое касается пузырьков на краске – очистите в таком месте слой и снова загрунтуйте поверхность. Если же из-за какого-то механического повреждения часть каркаса оголилась полностью, тогда используйте для ее обработки алюминиевую грунтовку: нанесите первый слой краски и через некоторое время – еще два слоя. Обратите также внимание, из какой именно древесины вы строите парник – если это мягкие породы, то красить ее нужно будет два раза в год.
Также антисептик значительно продлевает жизнь сооружению – он защищает его от разрушающего влияния влаги.
Готовы? Присмотрите для себя какой-нибудь чертёж среди предложенных – и в путь!
Проект №1
Проект №2
Проект №3
5 самых популярных моделей деревянных теплиц
Перед тем, как построить свою конструкцию, закупите качественный материал, все необходимые инструменты, и внимательно рассмотрите, каким будет каркас. Все современные чертежи лучших деревянных сооружений просты и доступны, и не намного сложнее по своей сути, чем детское Лего. И уж поверьте, что построить такую теплицу намного легче, чем собрать какую-нибудь сборную по толстому тому криво переведенной инструкции.
Вариант 1. Небольшая стандартная конструкция
Размеры – 6х4 м. Покрытие – поликарбонат, фундамент – любой. Итак, вот пошагово сам процесс строительства:
- Шаг 1. Строим фундамент. Для этого пробурите грунт примерно на 60 см – до ПГС (обычно сначала идет плодородный слой, потом песок и только потом плотные слоя). Заливам столбики через предварительно вставленные шпильки.
- Шаг 2. На столбиках собираем обвязку из бруса лиственницы размерами 100х100. Саму обвязку притягиваем гайкой с шайбой к столбам.
- Шаг 3. Возводим каркас и обтягиваем его пленкой – вот и все!
Вариант 2. Деревянная теплица по Миттлайдеру
Конструкция, которую вы видите на фото, имеет такие размеры: 4 м в ширину, 8,40 м в длину, и высота в коньке чуть более 3-х метров. Согласно знаменитой технологии Миттлайдера, по которой она строилась, у нее два разновысоких ската и несколько форточек под самым коньком.
Для конструкции были использованы доски 50х100. Итак, а теперь сама постройка:
- Шаг 1. Строим фундамент. Для этого парника – монолитную ленту 20х35 см с арматурой 4х8 мм. Снаружи пропитываем Пенетроном для того, чтобы он впоследствии не крошился, а с целью эстетики можете обложить его натуральным камнем.
- Шаг 2. Устанавливаем каркас и пропитываем Сенеж-Био. Стойки должны получиться с шагом 72 см.
- Шаг 3. Организовываем форточки в верхней части конструкции – как на чертеже. В этой конструкции их будет четыре, площадь каждой – 16 м2. По возможности ставим автоматику для их открытия.
- Шаг 4. Крепим поликарбонат – обязательно без щелей.
- Шаг 5. Занимаемся поливом – заводим водопровод, ставим большую емкость и разводим трубы на три грядки под капельный полив.
На такую теплицу у вас уйдет в плане строительного материала примерно 2 куба досок 50х100. А на сколачивание дверей и форточек уйдут еще штучные бруски по 30х50 и 50х70 – вот и все расходы!
Вариант 3. Деревянный парник под поликарбонат
В этой конструкции каркас строится из бруска 45х45 мм. Длина – 8 метров, ширина – 2,7 м. В ней можно установить целых две двери и восемь форточек. Между стойками делайте расстояние не больше метра, и каждая ферма должна опираться сразу не две стойки – за исключением центральной.
Порядок работ:
- Шаг 1. Основанием обвязки служит металлический уголок 45х45 или же 50х50 мм. Сделайте с помощью болгарки надрез вдоль полки на 12 см, отогните под прямым углом и получите то основание, на которое и закрепите обвязку.
- Шаг 2. Покрасьте уголок два раза антикоррозийной краской.
- Шаг 3. Забейте в землю, проверьте все по уровню и закрепите бруски обвязки на саморезы, состыковывая их при этом в полдрева.
- Шаг 4. Все стыки усильте металлической пластиной.
- Шаг 5. Нижнюю обвязку по периметру зашейте оцинковкой и заглубите в землю.
- Шаг 6. Поликарбонат на крыше закрепите саморезами с резиновой шайбой, а все остальное – с пресс-шайбой.
- Шаг 7. Торцы поликарбоната закройте уголком из пластика – на углах теплицы. Сами листы кладите внахлест, обрабатывая их по краям силиконовым герметиком.
- Шаг 8. Нижнюю обвязку обрабатываем в два слоя антисептиком и красим.
Подробное видео для этого варианта:
Вариант 4. Конструкция под пленку
В качестве покрытия берите пленку «Светлица». Порядок работ:
- Шаг 1. Делаем фундамент. Так как конструкция будет не тяжелой, сварите обычные небольшие самодельные сваи – такие, как вы видите на фото. Сделать их можно из уголков 50х50 мм, длина у них – 900 мм, покройте их грунтовкой в два слоя и забейте в землю.
- Шаг 2. Выровняйте сваи по лазеру и переходите к сборке основания.
- Шаг 3. Теперь устанавливайте стропильные конструкции – возьмите фанеру ФК 8 мм, соедините с ПВА D4 и саморезами 4х45.
- Шаг 4. Поставьте бортики для грядок – для этого хорошо использовать шифер 10 мм. А возле него со стороны улицы кладем пенопласт.
- Шаг 5. Теперь красим каркас. Только помните, что доски еще до начала строительства нужно обработать невымываемым антисептиком Неомидом. А красить лучше Пинотектом – два слоя базы, а потом еще два – поверхностных.
- Шаг 6. Собираем рамки для форточек и дверей.
- Шаг 7. Обтягиваем всю конструкцию пленкой «Светлица».
- Шаг 8. В самой теплице натягиваем тросы для подвязки растений.
- Шаг 9. Устанавливаем системы полива и автопроветривания.
В таком парнике, если он стоит в достаточно холодной местности, можно натянуть внутри еще и вторую пленку, прикрепив ее к каркасу степлером. Пусть даже самую дешевую – зато эффект порадует, поверьте.
Статья в тему: Делаем правильную теплицу под последующее обтягивание пленкой
Вариант 5. Переносная теплица на фундаментных блоках
Одно из главных преимуществ деревянной конструкции, как вы знаете, – это возможность ее разбирать и даже переносить ввиду легкости веса. Возможно, и у вас именно такой участок, где подобная необходимость в будущем не исключена. Но это не значит, что вам полностью придется отказаться от какого-либо фундамента – ввиду необходимости бетонирования – вы просто продумайте такой, какой можно будет все-таки разобрать. Как, например, у варианта, основой которого служат 2 бруса по 150х150 мм:
- Шаг 1. Копаем ров до песка, сантиметров на 60, насыпаем туда ПГС, хорошо трамбуем и укладываем бетонные блоки по три на каждую сторону.
- Шаг 2. Брус обрабатываем невымываемым антисептиком Неомид и после высыхания обмазываем нижнюю и наружную стороны битумом. Со всех сторон не надо – ведь от солнца битум может нагреваться и давать неприятный запах, а он в сооружении не нужен.
- Шаг 3. Ставим каркас и обрабатываем его все тем же антисептиком.
- Шаг 4. По углам парника крепим метровые раскосы.
- Шаг 5. Готовим шаблонную стропилину, по которой будет делать все остальные.
- Шаг 6. Напиливаем стойки и устанавливаем их.
- Шаг 7. После окончания строительства крыши красим торцы еще и краской.
- Шаг 8. Покрываем конструкцию поликарбонатом 4-8 мм.
- Шаг 9. Внутри теплицы для особого тепла можете применить ЭППС, а по наружной стороне поставьте цементные блоки под камень. Будет и тепло, и эстетично.
И, если вы думаете, что из дерева строятся исключительно «домики», то ошибаетесь – из этого материала получаются шикарные арочные красавицы, диковинные «пирамиды» и потрясающие геодезические купола!
Оцените статью: Поделитесь с друзьями!Как собрать теплицу из поликарбоната 3х6 пошагово: чертеж, монтаж, видео
Прежде чем принимать решение пошагово собрать теплицу из поликарбоната 3х6 м, потребуется провести небольшую подготовительную работу. Найти наиболее понятный и детализированный проект тепличного каркаса, который не потребовал бы больших затрат или привлечения для монтажа поликарбонатной теплицы «узких» специалистов. Обычно на то, чтобы собрать остов и уложить поликарбонат, уходит не менее четырех дней, при условии полного обеспечения материалами и инструментом.
Из чего делают теплицы из поликарбоната
Основной статьей расходов будущей постройки является сборка каркаса, поэтому первое, о чем приходится задумываться при выборе проекта теплицы из поликарбоната, это материал для несущей конструкции. Собрать остов тепличного помещения можно в нескольких вариантах, но определяющим фактором остается все же надежность конструкции, и лишь потом можно говорить о цене вопроса.
Чаще всего, для того чтобы собрать каркас небольшой поликарбонатной теплицы, специалисты и различного рода шабашники предлагают четыре типа материала:
- Металлическая квадратная труба с оцинкованным или фосфатным покрытием;
- Алюминиевая труба и профиль;
- Деревянные рейки и брус, горбыль и необрезная доска;
- Водопроводные полипропиленовые трубы.
Разумеется, речь идет о том, чтобы собрать полноценный стационарный каркас с небольшим фундаментом и облицовкой стен из поликарбоната. Если подбирать каркас для парников – времянок на один сезон, то критерии выбора будут основываться на простоте сборки и дешевизне кровли. Парник нужно быстро собрать, а по окончанию периода вегетации убрать, детали конструкции и листы поликарбоната собрать в пакеты до следующего сезона. Поэтому, если планировать конструкцию и сборку своими руками, чертежи парника из поликарбоната для теплицы лучше не использовать.
Металл и древесина
Из всего списка самым надежным материалом можно считать стальную профилированную трубу. Если придерживаться основных требований технологии строительства теплицы из поликарбоната, то стальной каркас, облицованный пластиком, простоит на дачном участке не менее 30 лет. Следующей в списке самых надежных решений можно считать древесину. Несмотря на то, что дерево уступает алюминию и пластику в механической прочности, у такого решения есть одно важное преимущество — самодельные теплицы из поликарбоната, собранные на деревянном каркасе, достаточно просто ремонтировать и обслуживать.
Совет! Выбирая материал, из которого планируется собрать теплицу или парник из поликарбоната своими руками, следует помнить, что и ремонтировать ее тоже придется своими силами, поэтому каркас должен быть удобным в ремонте и замене повреждений.
Кроме того, стальная труба и дерево лучше подойдут для сборки квадратной теплицы из поликарбоната. Используя брус и уголок, квадрат или даже обрезки металлической водопроводной трубы, собрать постройку с двухскатной крышей намного проще и дешевле, чем гнуть арочные перекрытия.
Преимущества пластика и алюминия для арочных конструкций
Один из способов построить теплицу из поликарбоната своими руками предполагает обычное копирование готовых конструкций, спроектированных и изготовленных фирмами в заводских условиях. Так вот, если посмотреть на готовые комплекты, то окажется, что большинство продаваемых моделей приходится собирать из пластиковой и алюминиевой трубы, диаметром 15-25 мм.
Причина такого решения очевидна, установка таких теплиц из поликарбоната своими руками занимает от силы пару часов интенсивного труда, поэтому алюминий и полипропилен хороши, если нужно собирать небольшие постройки. Еще одним преимуществом пластика и алюминиевого профиля является нечувствительность материала к конденсату, которого под поликарбонатом собирается всегда очень много. Если за нормальное состояние теплицы из древесины и стали приходится бороться с помощью красок и лаков, то алюминиевый каркас можно собрать, забыть и не вспоминать о нем.
Варианты теплиц из поликарбоната
Использование поликарбонатного покрытия серьезно расширяет возможности самодельщиков в планировании и сборке временных построек. Благодаря использованию поликарбоната спроектированы несколько новых и уже ставших классикой моделей:
Если первых два типа относят к дачным тепличным комплексам, собирать которые приходится на обособленном фундаменте, то пристроенный к дому вариант теплички можно собрать, используя лишь несколько десятков метров полипропиленовой трубы и 30-35 м2 литого поликарбоната. Единственным недостатком такой конструкции является высокая стоимость пластика. Из-за сильного затенения от стен дома тепличный каркас приходится собирать и стеклить максимально прозрачным и более дорогим монолитным поликарбонатом.
Перечисленные конструкции отличаются между собой не только формой крыши и профилем несущих балок. Основное отличие заключается в способе сборки каркаса и технологии укладки поликарбоната. Понятно, что для теплиц разных размеров применяются и разные приемы сборки деталей, поэтому, прежде чем пытаться построить теплицу из поликарбоната своими руками, потребуется освоить столярные или сварочные работы или научиться собирать трубы пайкой полипропилена.
Какие бывают размеры теплиц из поликарбоната
Для каждого варианта теплицы существует свой оптимальный размер и рекомендуемый материал для изготовления каркаса. Например, самые популярные на сегодня арочные конструкции выполняются в форм-факторе «тоннель», шириной 1,5-3 м и длиной 4 м, 6 м, 8 м и 10 м. Несущие дуги рекомендуется собирать из алюминиевого и стального профиля.
Размеры арочных теплиц из поликарбоната выбраны таким образом, чтобы уменьшить потери сотового полотна. В стандартной упаковке уложены листы сотового пластика, 2,1 м шириной и 10 м длиной. То есть, из одного полотна удается вырезать два отрезка, достаточных для перекрытия дуг с шириной основания теплицы, равной 3 м.
Классический домик-теплица чаще всего строится по тем же стандартам, от 4 до 12 м длиной, шириной 3,6-4 м. Конструкции на стальных рамах всегда самые широкие, деревянные и полипропиленовые каркасы редко бывают в ширину больше, чем 3,6-4 м.
В настоящее время наиболее оптимальным вариантом признаны размеры теплицы из поликарбоната 3х6 м на каркасе из металлической квадратной трубы 20х20 мм, с толщиной стенки 2 мм.
Чертежи теплиц из поликарбоната с размерами
Существует два способа точно и качественно собрать тепличный каркас. Первый случай предполагает составление самостоятельно или использование готовой инструкции по сборке теплицы из поликарбоната своими руками. Это наиболее простой вариант, доступный даже для самых далеких от строительства людей. Хорошим вариантом считается составление плана сборки теплицы из поликарбоната своими руками по видео, например, по ролику:
Собрать просто, но времени уходит достаточно много. Гораздо проще и удобнее сделать эскиз, а лучше чертеж будущего каркаса с указанием размеров и нюансов крепления поликарбоната. Тем более что, уменьшив размеры вдвое, имеющиеся наброски и расчеты можно использовать своими руками в качестве чертежей на парник из поликарбоната.
Арочная схема
Конструктивно каркас теплицы собирается из семи гнутых дуг, стянутых между собой горизонтальными поперечинами. Все детали, в том числе фронтоны и арки, изготавливаются сваркой из гнутой квадратной трубы 20х20 мм. Перед тем как собрать теплицу, металлические детали обрабатывают смесью ортофосфорной и уксусной кислоты.
На лицевом и заднем фронтоне предусмотрены входные двери. Раму под двери можно собрать из деревянного бруса или сварить из квадрата. В верхней части фронтонов устанавливают продухи или форточки, их можно собрать, как часть дверного полотна, но лучше всего сделать в форме фрамуги над дверью.
Вариант квадратной теплицы
Собрать классическую тепличную коробку с двухскатной кровлей намного сложнее и дороже. Один из вариантов такой конструкции приведен на чертеже ниже.
Как и в предыдущем варианте, коробка построена из семи секций, сваренных из квадратной трубы. Для того чтобы собрать облицовку теплицы, потребуется три полосы поликарбоната шириной 2,1 м.
Конструкция теплицы с двухскатной крышей отличается от арочного варианта:
- Форма более удобна для работы внутри теплицы;
- Скаты кровли можно собрать из литого поликарбоната, что увеличивает количество света, попадающего внутрь помещения;
- Корпус более жесткий, хорошо выдерживает порывы ветра в любом направлении.
Арочная постройка хорошо держит ветер только с бокового направления, поэтому, перед тем как поставить теплицу из поликарбоната на дугах, необходимо правильно сориентировать строение относительно розы ветров.
К преимуществам теплицы с круглой крышей можно отнести простое устройство и минимальные затраты на изготовление несущих секций-дуг. На то, чтобы собрать каркас с двухскатной крышей, уйдет втрое больше времени и вдвое больше материала. По расходу поликарбоната разницы практически нет. Поэтому большинство дачников выбирают вариант с арочным типом перекрытия.
Как рассчитать поликарбонат на теплицу
Сразу стоит сказать, что собирать арочные теплицы имеет смысл не столько из-за меньших расходов на поликарбонат или металл, сколько из-за простоты конструкции. Если взять за основу чертеж теплицы-коробки и посчитать количество сборочных узлов, то можно представить, насколько трудоемкость постройки арочной конструкции меньше затрат времени и сил на сборку квадратной двухскатной схемы.
Для того чтобы собрать арочную теплицу 3х6 м, потребуются следующие материалы:
- Для обустройства фундамента – 200-210 штук красного кирпича, 75-98 кг цемента М300, гравий и песок – 1,5 куба;
- На то, чтобы собрать несущие дуги под поликарбонат, необходимо 7 отрезков квадратной трубы 20х20х2 мм, по 6 м длиной;
- На обвязку основания используется 18 м трубы 40х20х2 мм, на то, чтобы собрать фронтоны и горизонтальные поперечины, потребуется еще 30 м. п. трубы 20х20 мм;
- Для того, чтобы собрать покрытие теплицы, необходимо 4 отрезка поликарбоната 2,1 м, толщиной 3,5 мм. Для крепежа используют стандартный саморез с шайбой, на сборку потребуется 120-140 штук плюс 18 м. п. кромочного торцевого профиля для заделки сот поликарбоната;
- Кроме того, для сборки и крепления каркаса теплицы на фундаменте необходимо прикупить 18-20 штук анкеров, с шайбой, гайкой и гровером, навесы — 6 штук.
Важно! Так как сборка каркаса теплицы выполняется сваркой, потребуется на пару дней арендовать хороший сварочный инвертор или, еще лучше, полуавтомат с маской и пачкой электродов.
Перед сборкой несущие дуги и металлические детали фронтонов теплицы необходимо раздельно и последовательно, с суточным интервалом, обработать водным раствором фосфорной кислоты, грунтом и краской для атмосферных работ.
Подготовка к монтажу теплицы из поликарбоната
Процесс подготовительных работ, прежде всего, связан с нарезкой заготовок и сваркой отдельных деталей. Теплицу проще собрать, если фронтоны и дуги были изготовлены заранее, например, арки из трубы вырезаны и спрофилированы в условиях гаража или домашней мастерской. Конечно, проделать ту же работу можно и по месту будущей сборки, но такой подход сильно усложняет и замедляет работу.
Наиболее ответственным этапом подготовки принято считать изготовление дуг. Существует немало рецептов, как согнуть квадратную трубу кустарным способом или с помощью самодельного станка.
Совет! Если есть возможность, то лучше всего заказать изгиб дуги в ближайшей слесарной или ремонтной мастерской. Во-первых, качество будет на порядок выше, а во-вторых, не нужно будет тратить драгоценные силы и время на то, чтобы собрать станок, который потребуется один раз на всю стройку.
Стоимость услуг по профилированию дуги составляет примерно 30-50% от цены трубы.
Как правильно установить теплицу из поликарбоната
Первое, с чего нужно начинать планирование и подготовку к сборке, это выбор площадки под сборку каркаса. Несмотря на то, что большую часть деталей теплицы удалось сделать в мастерской, на то, чтобы собрать каркас, потребуется площадка примерно вдвое больше основания теплицы 3х6 м. На ней можно будет подогнать детали и вырезать листы поликарбоната, перенести цемент, песок и кирпич, сделать замес под фундамент.
Выбор места и установка фундамента
Обычно хозяева ставят тепличную коробку на самом освещенном месте участка, подальше от деревьев и хозпостроек. Но, кроме освещенности, потребуется еще учесть и направление ветра, поток холодного весеннего воздуха может быть очень некстати, поэтому теплицу из поликарбоната рекомендуют прятать за постройками, например, за баней или сараем.
Вторым условием выбора площадки является наличие водоотвода дождевой и грунтовой воды. Перед тем как собирать теплицу, возможно, придется уложить дренаж или бетонные желоба для стока влаги.
Как только решен вопрос с выбором места, можно приступать к обустройству фундамента. Для разметки проще всего использовать деревянные колья с натянутым шнуром. Далее нужно будет прокопать траншею на глубину 20-25 см и шириной на штык лопаты.
На дно укладывают пленку, далее песок с гравием, верхний слой засыпают самой крупной фракцией щебня и заливают бетоном. Примерно через сутки можно выкладывать цоколь фундамента на высоту в два кирпича. Конечно, теплицу можно собрать и на забитых в почву стальных кольях, но, как показывает практика, на пучинистых грунтах такой способ сборки фундамента теплицы приводит к деформации и поломке обвязки.
Каркас для парника из поликарбоната
Сборка несущей части теплицы начинается с фронтонов. Если их не удалось сварить в условиях гаража, то сделать это придется на участке. Для того чтобы собрать фронтоны, достаточно выбрать пару дуг с одинаковой кривизной. Заготовки укладывают на площадку, опорные концы стягивают тонкой стальной проволокой и вваривают нижний отрезок обвязки. Далее поочередно нужно собрать и вварить дверную раму и окошко форточки.
После того как металл остынет, можно приступать к нарезке поликарбоната. Для этого каркас фронтона укладывают на расстеленный на ровной площадке лист поликарбоната и строительным ножом, как по шаблону, вырезают детали облицовки.
Остается установить фронтоны на цоколь, уложить и собрать сваркой горизонтальные поперечины и нижние куски обвязки из трубы 40х20 мм. Нижняя часть каркаса теплицы до сборки дуг для поликарбоната должна быть тщательно проварена и зафиксирована на фундаменте анкерами.
Покрытие листами поликарбоната
Завершающим этапом является установка опорных дуг и листов поликарбоната. Большая часть каркаса теплицы, кроме основания, до этого момента собиралась сварочными прихватками электродом. Это обеспечивало возможность собрать каркас и одновременно внести изменения, если при сборке были допущены неточности.
Арки укладывают на горизонтальные поперечины поочередно, сначала в центре, затем слева и справа от первой дуги. Как только детали были уложены и выравнены, можно приступать к полноценной обварке электродом всех сварочных швов.
Последним штрихом остается сборка облицовки из поликарбоната. Листы укладывают на готовый каркас поочередно, с перехлестом краев, и хотя многие специалисты считают такой способ сборки устаревшим, для тонкого поликарбоната он подходит лучше всего. Только после того, как собрана кровля теплицы, можно зашивать фронтоны.
Советы и рекомендации по установке теплиц из поликарбоната
Как ни странно, но наиболее трудоемким этапом в сборке поликарбонатного покрытия является установка торцевых планок. Если оставить монтаж защиты на последний этап, то закрыть торцы накладками вполне возможно, но делать это крайне неудобно. Гораздо проще уложить торцевую планку непосредственно перед креплением листа на цоколе теплицы.
Наиболее болезненный вопрос, с которым владельцы сталкиваются при изготовлении самодельных теплиц, — а стоит ли делать всю постройку своими руками. Гораздо проще купить готовый комплект-конструктор. Общие затраты на материалы с учетом работы и доставки оказываются лишь немногим меньше цены комплекта.
В данном случае есть существенная разница. Готовые конструкторы теплицы собираются с использованием муфт и саморезов, поэтому прочности конструкции 3х6 м хватает максимум на 3-5 лет эксплуатации, при том, что поликарбонат способен выдержать 15-20 лет. В самодельном варианте сборка каркаса выполняется на сварке, что гарантирует эксплуатацию до 30 лет и более. Заменить поликарбонатный лист на теплице 3х6 м можно за один день, притом с минимальными расходами.
Заключение
Как видно из приведенного описания, пошагово собрать теплицу из поликарбоната 3х6 м не составит особой проблемы даже для неподготовленного специалиста. Единственным «узким» местом является выполнение сварочных работ, но это всего лишь дело практики, на то, чтобы научиться более менее качественно выполнять сварочный шов, потребуется хороший инвертор и один день тренировок.
