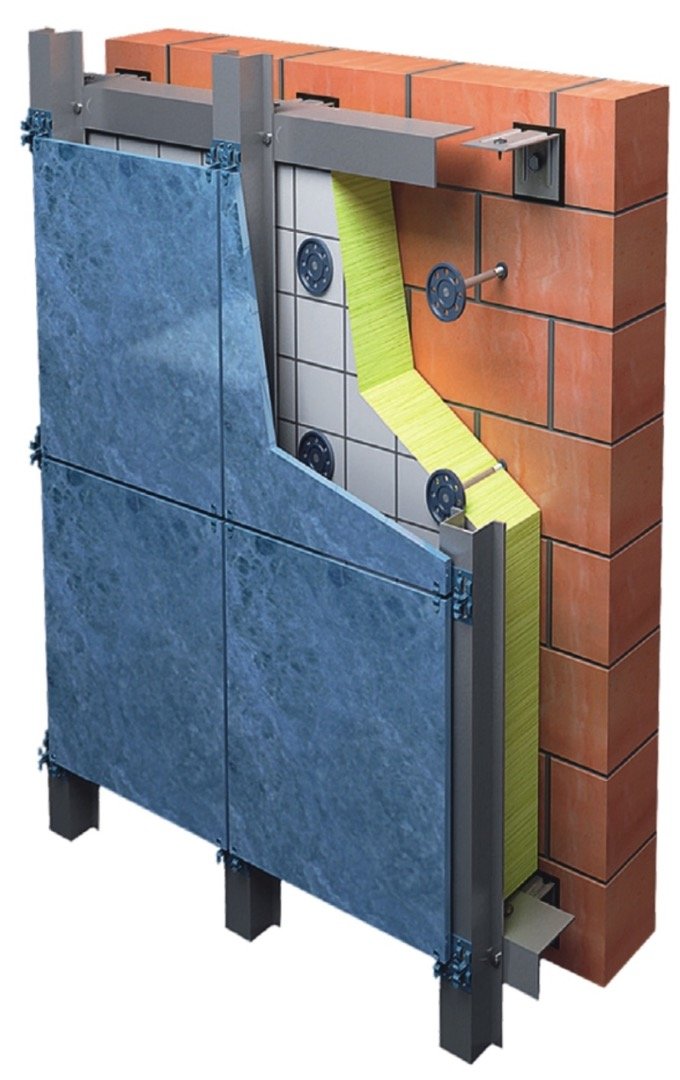

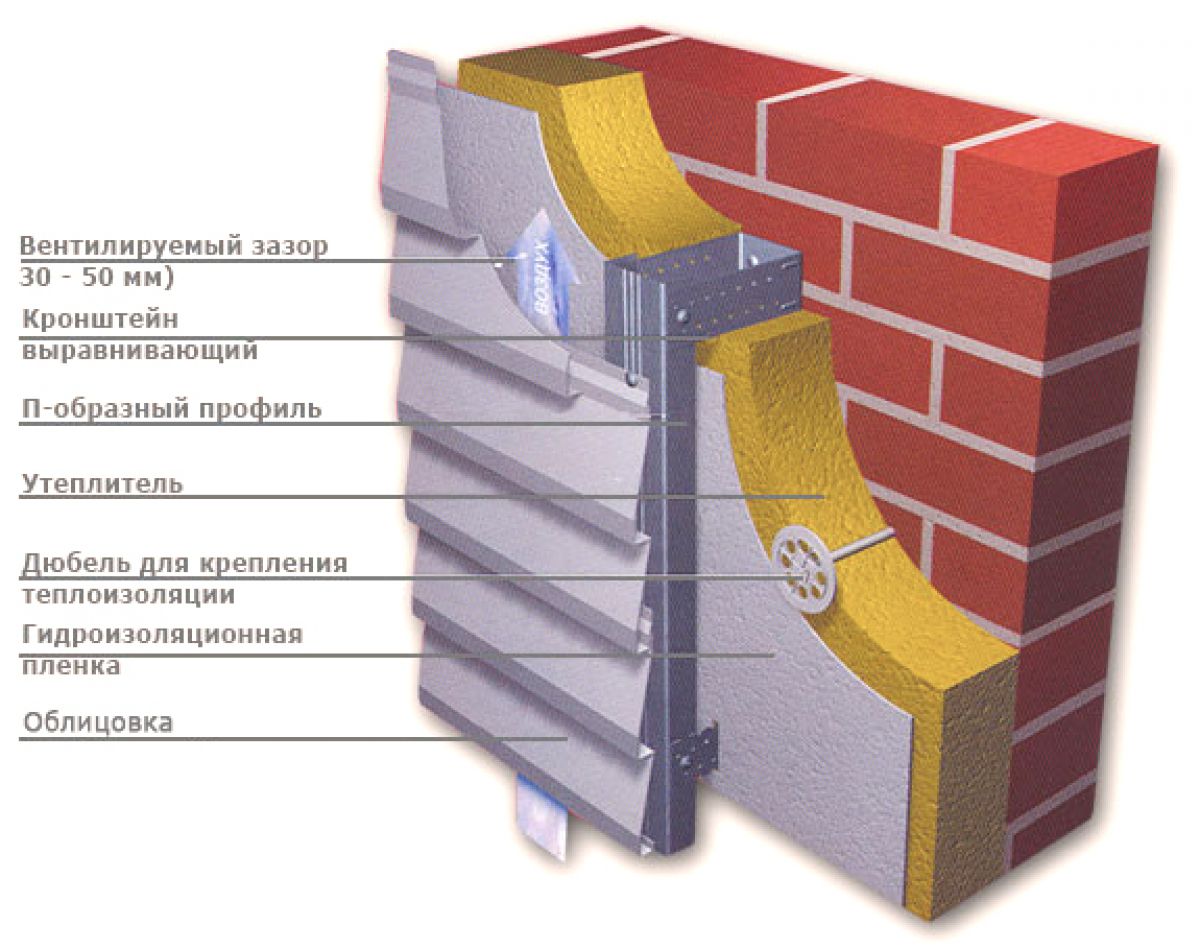

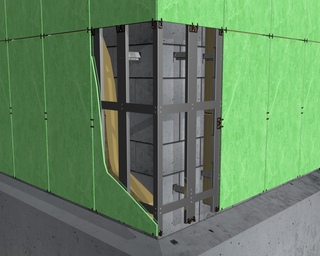

Как устроен вентилируемый фасад

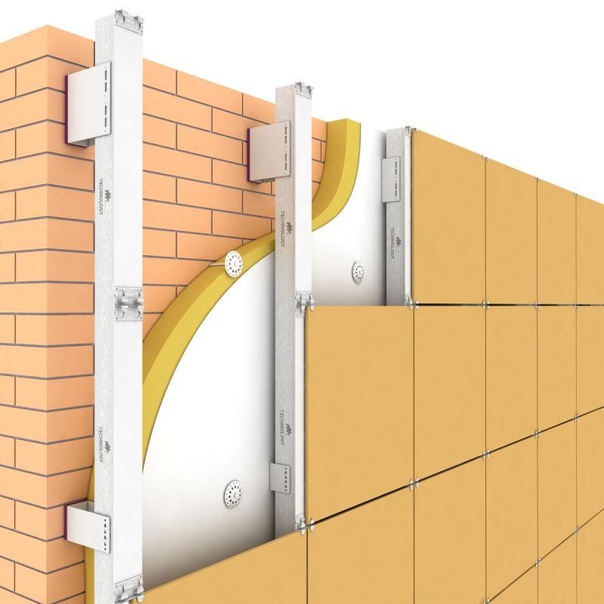

На подготовленную стену крепят на кронштейны под каркас, на который впоследствии будет распределена вся нагрузка.

Пока каркас еще не смонтирован между кронштейнами прокладывают плиты теплоизоляционного материала и покрывают всю конструкцию паропроницаемой пленкой.

После этого начинают монтаж каркаса. Он может быть сделан из деревянных брусков или металлического профиля, в зависимости от веса облицовочного материала. Для керамогранита обычно выбирают алюминиевый или гофрированный оцинкованный профиль.

На готовый каркас навешивают плиты облицовочного материала.

Поэтапное описание монтажа вентфасада

Прежде чем покупать материалы нужно составить проект будущего фасада с учетом текущего состояния стен и фундамента здания, степени его износа, вертикальных и горизонтальных отклонений уровня стен.

После анализа состояния сооружения рассчитывают, плитка какого размера нужна. В идеале, она должна быть кратной по ширине фасада здания, с учетом припусков на разницу в размерах плит (допустимое отклонение от эталона 10 мм) и швы.

Чтобы не терять времени, пока готовится проект, начинают работы по подготовке стен к монтажу: заделывают все трещины в стенах и покрывают их специальным составом для избавления от грибка.

После подготовки проекта и стен, ее расчерчивают по направляющим или выставляют маячки в места крепления каркаса.

Монтаж вентфасада начинают с крепления кронштейнов. Чтобы из-за них не образовывались «мостики холода» между кронштейном и стеной прокладывают слой тонкой утеплительной пленки, через которую вкручивают анкерный болт.

Выбор и монтаж утеплителя

Когда все кронштейны установлены, можно начинать укладку теплоизоляционного слоя.

Утеплитель для вентилируемого фасада должен:

• пропускать пар, чтобы между ним и стеной не образовывался конденсат;
• снижать потери тепла в окружающую среду;
• не впитывать в себя влагу или не деформироваться при высыхании.

Исходя из этих требований, для вентфасадов подходит базальтовая вата. Она практически не слеживается со временем, легко испаряет вату, пожаробезопасная и через нее легко проходит пар.

Минеральная вата хоть и соответствует практически всем этим параметрам, но в дешевых и некачественных вариантах быстро теряет свои объемы.

Пенополистирол и пенополиуретан не впитывают в себя воду, морозоустойчивы, не дают усадки, но практически не пропускают пар, поэтому в качестве утеплителей в системе навесного фасада их используют довольно редко.

Во время монтажа плиты утеплителя укладывают горизонтальными рядами, с каждым рядом немного смещая вертикальные швы. Первоначально их фиксируют двумя дюбелями с шапкой в форме зонтика на одну плиту.

После укладки утеплителя его покрывают слоем ветрозащитной пленки. Укладывают ее горизонтальными полосами, делая нахлест на предыдущий ряд примерно 10 см.

Окончательно закрепляют теплоизоляционный слой пятью дюбелями-зонтиками на плиту утеплителя.

Монтаж каркаса для вентфасада

После того как теплоизоляционный слой закреплен, можно приступать к креплению направляющих.

Чаще всего направляющие к кронштейнам крепят комбинированным способом одновременно в вертикальной и горизонтальной плоскости. Такой способ крепления распределяет равномерно все нагрузки относительно изгибов и сжатия облицовочного материала.

Существует два способа комбинированного крепления:

1. Сначала крепят вертикальные направляющие, а потом горизонтальные. Способ подходит для толстого керамогранита, снижает нагрузку на крепление, позволяет использовать скрытое крепление. Минус способа — появляются преграды для циркуляции воздуха по вертикали.
2. К горизонтальным крепят вертикальные направляющие. В этом случае практически вся нагрузка приходится на вертикальные направляющие, преграды для вертикальной циркуляции не создаются. Минус способа — нужно использовать больше металла, стоимость его дороже.

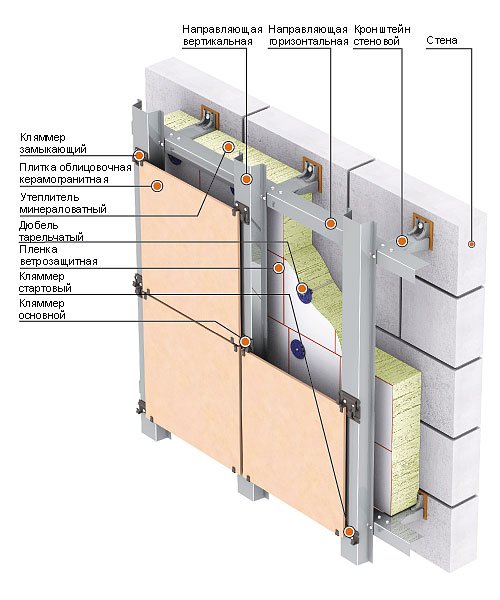

Крепление керамогранитных плит

Керамогранитные плиты крепят к каркасу двумя способами — скрытым и открытым.

При скрытом креплении плиты можно крепить на специальный клей к вертикальным профилям, на штифты в прорези на торцах плит, на дюбеля. Монтировать плиты со скрытым креплением сложнее, стоимость его выше. При этом оно незаметно для посторонних глаз и никак не влияет на внешний вид фасада.

В качестве открытого крепежа используют заклепки, саморезы или кляммеры. Чтобы скрыть видимые части крепления, нужно закрасить их эмалью в цвет керамогранитных плит. Стоимость такого крепления меньше, но оно не очень эстетично выглядит.

Монтаж керамогранитных плит нужно начинать снизу вверх, слева направо. Чтобы сэкономить иногда на нижней части фасада плиты крепят скрытым креплением, а выше уровня глаз открытым.

Преимущества облицовки фасада керамогранитом

Одно из преимуществ вентилируемого фасада  – его эстетичный внешний вид. Большой выбор оттенков, разная текстура поверхности и размеры плит дают возможность создать неповторимый дизайн фасада и подчеркнуть архитектуру здания.

Он не выделяет вредных веществ и пожароустойчив. Благодаря этому подходит для облицовки школ, детских садов, поликлиник.

Уровень влагопоглощения керамогранита не превышает 0,05%. Это эффективная защита стен здания от дождя, тумана, снега и мороза. Благодаря этому свойству керамогранит не покроет кружево из мелких трещин, если днем на улице +5 и идет дождь, а ночью температура -5.

За фасадом из керамогранита легко ухаживать. Дорожную пыль можно смыть чистой водой, а стойкие загрязнения и следы краски можно убрать, используя любые моющие средства. Керамогранитные плиты сложно поцарапать, поэтому вандалам вряд ли удастся нанести ощутимый вред внешнему виду здания.

Керамогранит не разрушается со временем и не выгорает на солнце. Гарантированный срок службы фасада из керамогранита при соблюдении технологии его укладки 50 лет.

Даже если одна или несколько плит повреждены и их нужно заменить, вам не нужно демонтировать всю систему. Можно снять только поврежденный керамогранит и заменить его – это никак не отразится на виде всего фасада.

Как выбрать керамогранит для вентилируемого фасада

Для вентилируемого фасада лучше выбрать плиты меньшего размера. Чем больше размер плиты, тем сильнее нагрузка на каркас и сложнее его крепление. Но и слишком мельчить не стоит. Фасад, облицованный квадратными плитами 30х30 см, выглядит как тетрадный лист «в клеточку». Выигрышно выглядит комбинация прямоугольных и квадратных плит разных размеров.

Для зданий, расположенных вблизи оживленных автомобильных дорог, больше подходят плиты с матовой поверхностью. На них не так заметна оседающая на стенах дорожная пыль, мыть фасад такого здания можно реже.

Не выбирайте для монтажа навесного фасада из керамогранита слишком толстые плиты. За счет своего большего веса они создают дополнительную нагрузку на несущие стены и крепление каркаса системы. От толщины плит также зависит и их стоимость, поэтому выбрав более тонкий керамогранит, вам удастся сэкономить на закупке материала и его доставке на объект.

Технология монтажа навесных вентилируемых фасадов от А до Я

Навесной вентилируемый фасад является сложной инженерной системой, к которой предъявляются высокие требования качества — это обеспечивает продолжительность срока его службы и нормальное функционирование во время всего срока эксплуатации. У такой системы есть масса преимуществ, благодаря которым ее выбирают. Среди них можно перечислить следующие:

•    разнообразие в выборе материалов: для зданий можно выбрать подходящие им по назначению или архитектурному стилю варианты облицовки вентфасада. Большое количество вариантов расцветок и текстур помогает воплощать в жизнь интересные и смелые задумки;

•    низкие эксплуатационные издержки: качественно установленный НВФ в процессе своей эксплуатации не требует ежегодных затрат на ремонт. Может потребоваться только замена отдельных специально уничтоженных (вандализм) элементов облицовки;

•    надежная теплоизоляция: система вентфасада обеспечивает помещениям внутри здания стабильный температурный режим при любой погоде, а также помогает сократить расходы на отопление;

•    климатическая устойчивость: вентфасады являются надежным щитом для зданий, когда речь идет о воздействии внешних факторов — перепадах температур, высокой влажности, ультрафиолетовом излучении, ветровой нагрузке и т. д.;

•    круглогодичный монтаж: отсутствие «мокрых» процессов в технологии монтажа вентфасада позволяет производить работы по установке системы независимо от поры года, что выгодно отличает его от других фасадных решений;

•    долгий срок службы: если соблюсти все правила для качественной установки системы НВФ, то срок ее безремонтной эксплуатации может достигать до 50 лет.


Установка вентилируемых фасадов должна производиться согласно инструкции, альбомам технических решений разработчика и производителя систем и обязательно с учетом требований действующих нормативных документов. Со всеми требованиями по устройству вентфасадов можно ознакомиться в ТКП 45-3.02-114-2009 под названием «Тепловая изоляция наружных ограждающих конструкций зданий и сооружений. Правила устройства». Все работы по монтажу должны выполняться под контролем лица, ответственного за безопасное производство работ и в соответствии с требованиями ТКП 45-1.03-40-2006 «Безопасность труда в строительстве. Строительное производство».

Рассмотрим процесс устройства вентфасада поэтапно

Содержание

Подготовительный этап
Разметка мест установки кронштейнов
Установка кронштейнов
Установка и крепление теплоизоляционного слоя для вентилируемого фасада
Установка направляющих профилей
Установка облицовки
Ошибки, которые часто допускают в процессе установки вентилируемых фасадов

Подготовительный этап

Процесс необходимо начать с организационных работ на строительной площадке. Работы следует выполнять в соответствии с проектом производства работ (ППР), который предусматривает безопасное размещение и установку строительного оборудования, ограничение опасных мест, зон прохода людей и т.д. — все это делается для того, чтобы монтаж вентилируемого фасада был безопасен для всех его участников.
Далее готовим стены. Выравниваем поверхность стен таким образом, чтобы на них не было сильно выступающих элементов или повреждений. Нельзя оставлять отслаивающуюся старую штукатурку, следует простучать пустоты и удалить отслоения — при этом идеально ровная поверхность для монтажа вентфасада не нужна.

Разметка мест установки кронштейнов

Кронштейны имеют несущую функцию в технологии навесных вентилируемых фасадов: их главная задача состоит в том, чтобы конструкция с облицовочным слоем прочно держалась на стене. Нужно разметить стену для установки кронштейнов — шаг разметки при этом должен соответствовать проектной документации. Для разметки можно использовать оптические приборы.

Установка кронштейнов

Очередность действий в процессе установки такая:

1)    сначала перфоратором (диаметр сверла при этом должен быть равен диаметру анкерного крепителя, а глубина сверления — на 5 мм превышать длину дюбеля) проделайте отверстие в стене и очистите его. Анкерные крепители нельзя монтировать прямо в швы кирпичной кладки, отступ от края должен составлять как минимум 100 мм. При этом нельзя использовать перфоратор с ударными нагрузками для сверления отверстий в непрочных строительных основаниях (газосиликат), использовать перфоратор можно только с режимом сверления;

2)    перед монтажом каждого кронштейна установите под него паронитовую прокладку размером не менее опорной части кронштейна через анкерный дюбель;

3)    закрепите кронштейны шуруповертом.

Установка и крепление теплоизоляционного слоя для вентилируемого фасада

Конструкция НВФ чаще всего предусматривает наличие слоя теплоизоляции. Обычно это минеральная или каменная вата. Она имеет отличную паропроницаемость, низкую теплопроводность и является негорючей. Теплоизоляция может быть однослойной или двухслойной. Каждая плита теплоизоляции при однослойном утеплении или наружном двухслойном варианте утепления крепится пятью тарельчатыми дюбелями. Нижний слой двухслойной изоляции крепится двумя тарельчатыми дюбелями. При двухслойной изоляции должен быть обеспечен перехлест плит как минимум на 100 мм. Оставлять щели между плитами не допускается.

В технологии монтажа вентилируемого фасада может быть предусмотрено наличие ветровлагозащитной мембраны, которая устанавливается поверх утеплителя. Она защищает утеплитель от влаги и ветра и сохраняет его свойства. Защитная мембрана крепится с перехлестом в 100 мм. Обязательно нужно оставить отступ размером в 50 мм от края плиты.

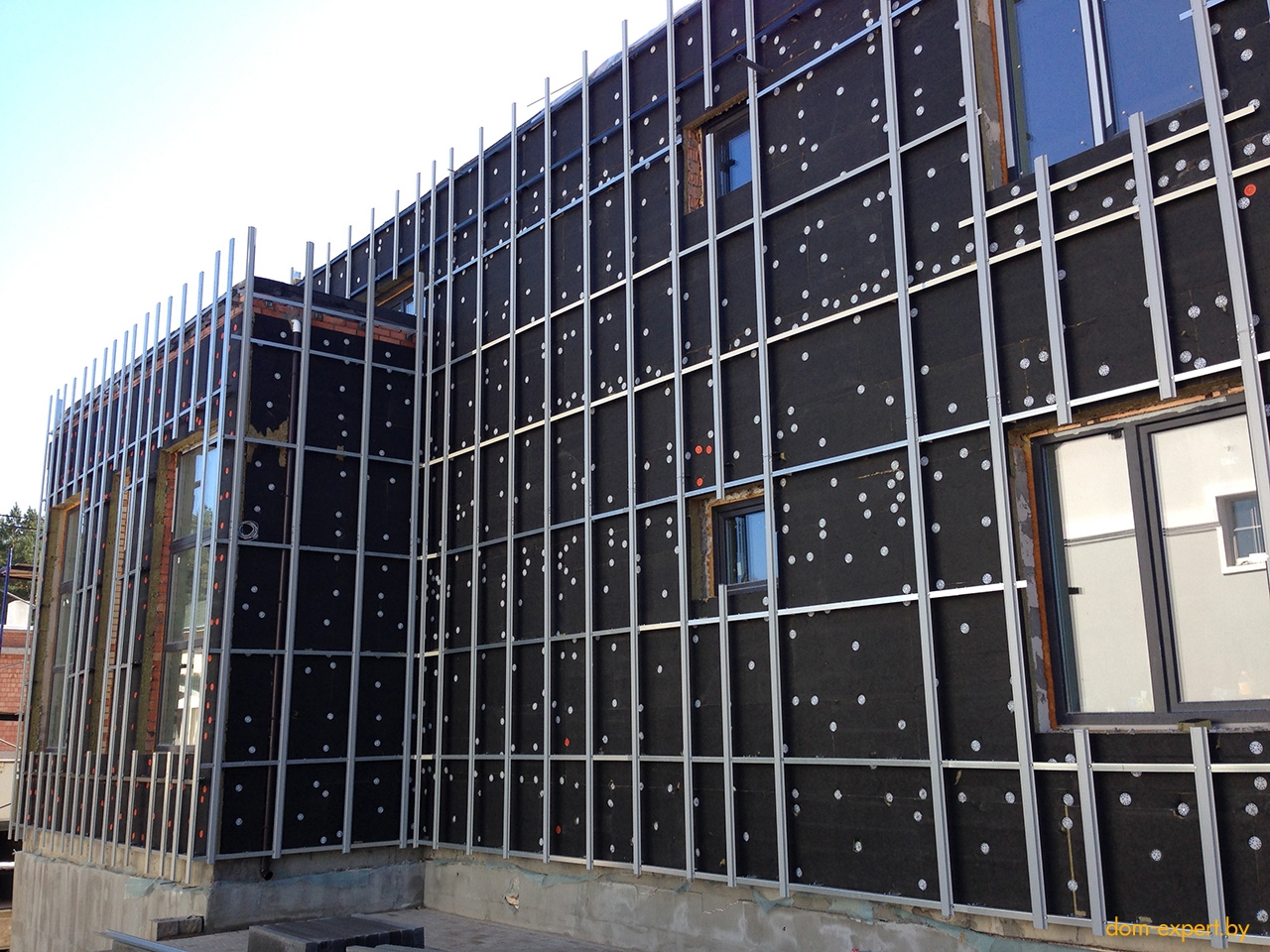

Установка направляющих профилей

Направляющие профили монтируются на кронштейны горизонтально или вертикально в зависимости от выбранного варианта подконструкции. Крепятся профили к кронштейнам заклепками или саморезами. При креплении направляющих профилей в процессе монтажа вентилируемого фасада следует учитывать температурные деформационные швы — то есть оставлять разрывы профилей с учетом температурных расширений материала подконструкции (например, для алюминия они должны быть больше, чем для стали).

Вертикальные направляющие профили устанавливаются с шагом раскладки облицовки, при больших размерах облицовочных плит требуется установка промежуточных вертикальных профилей. На этапе установки направляющих профилей необходимо обеспечить вентилируемый зазор между плитами утеплителя и будущей облицовкой в минимальном пределе от 40 мм.

После устройства подконструкции в процессе монтажа вентфасада устанавливаются комплектующие элементы — противопожарные осечки, оконные откосы и отливы.

Установка облицовки

Облицовку следует монтировать строго в соответствии с проектной раскладкой.

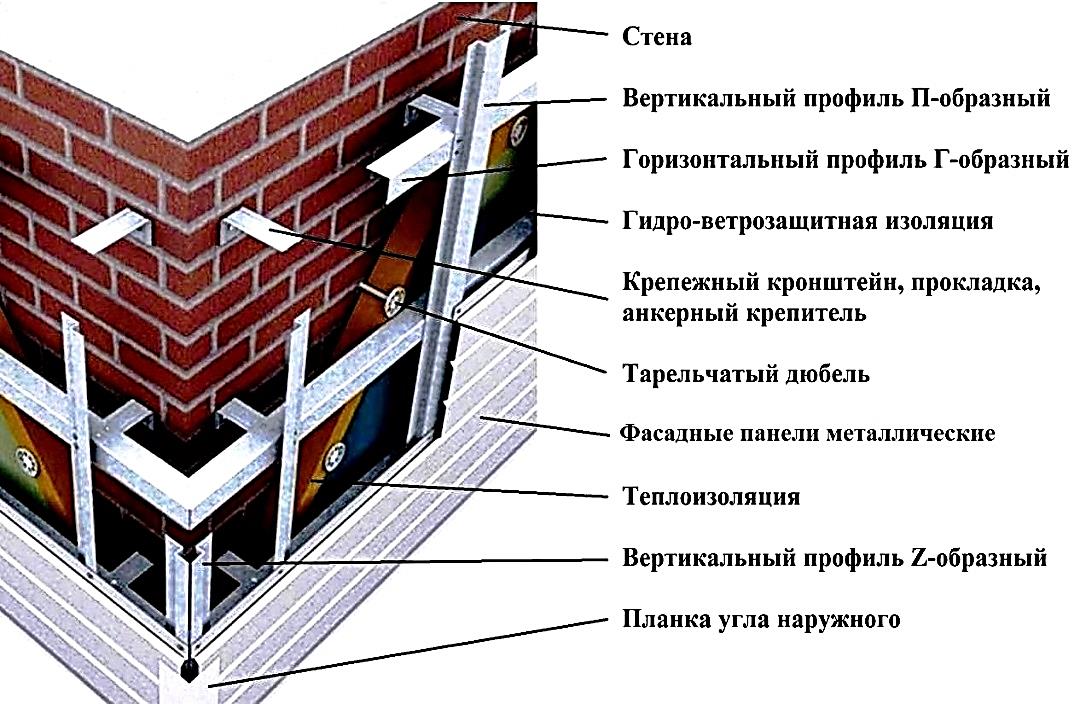

Если для облицовки вы выбрали фасадные металлические панели, то они крепятся саморезами или заклепками непосредственно к профилю. Часто в вертикальный шов между кассетами устанавливают шовную полосу, которая окрашена в цвет облицовки. При монтаже алюминиевых кассет на оцинкованной подконструкции применяют нержавеющие элементы (икли) в местах соприкосновения различных материалов.

Если вы остановились на облицовке из керамогранита для вентилируемого фасада, то его монтаж производится на профили при помощи кляммеров. Сначала на направляющих профилях помечаются точки установки кляммеров, затем в них проделываются отверстия с помощью электродрели. Следующий этап — крепление кляммеров к каркасу заклепками. В это же время на каркас монтируется керамогранитная плитка.


Ошибки, которые часто допускают в процессе установки вентилируемых фасадов

Допустить любую из нижеперечисленных ошибок значит гарантировать проблемы в процессе эксплуатации вентфасада и сократить срок его службы.

1.    Использование неподходящего утеплителя.
Самый популярный вариант утеплителя — это минеральная вата (или ее разновидности — каменная вата, базальтовая вата). Производители минеральной ваты имеют в своем ассортименте плиты, предназначенные специально для систем НВФ — использовать нужно именно эти марки, а не плиты, например, для легких штукатурных систем или кровли. Если вы выберете теплоизоляцию, не предназначенную для НВФ, то возможны неприятные последствия в виде выдувания волокон и закупорки вентилируемого зазора, что может привести к коррозии всей системы вентфасада в таком месте.

2.    Проделывание больших отверстий для кронштейнов в утеплителе.
Для выведения кронштейнов хватит и небольшого надреза в теплоизоляционном материале, а вот вырезание больших отверстий чревато образованием мостиков холода — так называется быстрая потеря тепла в определенной части здания.

3.    Использование болгарки для того, чтобы разрезать металлические панели.
Если для облицовки вы выбираете фасадные панели из металла и планируете их подрезать на стройке, то есть риск разрушить структуру материала. Результатом может стать начало коррозии металла. Для резки можно использовать ленточную или дисковую пилу, пресс-гильотину — они не повреждают металл. Оптимальным решением будет и вовсе отказаться от подрезки металлических фасадных панелей на этапе монтажа, а заказать панели нужного точного размера на производстве.

4.    Использование перфоратора с ударными нагрузками для сверления отверстий в непрочных строительных основаниях (таких, как газосиликат, пеноблоки) может привести к разрушению несущего основания и ослаблению несущей способности анкеров, которые крепят к стене кронштейны.

Сложная инженерная система навесного вентилируемого фасада требует точного следования инструкции и внимания ко всем этапам процесса установки. Небрежность, допущенная на любом из этапов, может стоить вам сокращения срока службы вентфасада и неприятных сюрпризов в процессе эксплуатации, в том числе ухудшения защитных свойств конструкции.

Технология монтажа навесного вентфасада. Расчет материалов

Плюсы навесных вентфасадов

Навесной вентилируемый фасад обеспечивает циркуляцию воздуха между стеной дома и отделочным материалом. Долговечность и функциональность конструкции зависит от качества материалов и соблюдения технологии монтажа навесного фасада.

Монтаж навесных фасадов на многоэтажных зданиях выполняют профессиональные бригады рабочих. В частном секторе монтаж часто делается своими руками. Это возможно, если в точности соблюдать инструкцию производителя системы навесных вентилируемых фасадов.

Преимущества навесных вентфасадов:

• высокая скорость и легкость монтажа;
• длительный срок службы – более 50 лет;
• красивый внешний вид;
• обеспечение оптимального уровня влажности снаружи и внутри здания;
• установка навесного фасада возможна на здания с любым количеством этажей;
• тепло- и звукоизоляция.

Для хорошего результата при монтаже утепленного навесного вентфасада должны быть соблюдены следующие условия:

• проложен паропроницаемый утеплитель, например, каменная вата;
• утеплитель закрыт защитной мембраной;
• оставлен вентиляционный зазор для обеспечения свободной циркуляции воздуха.

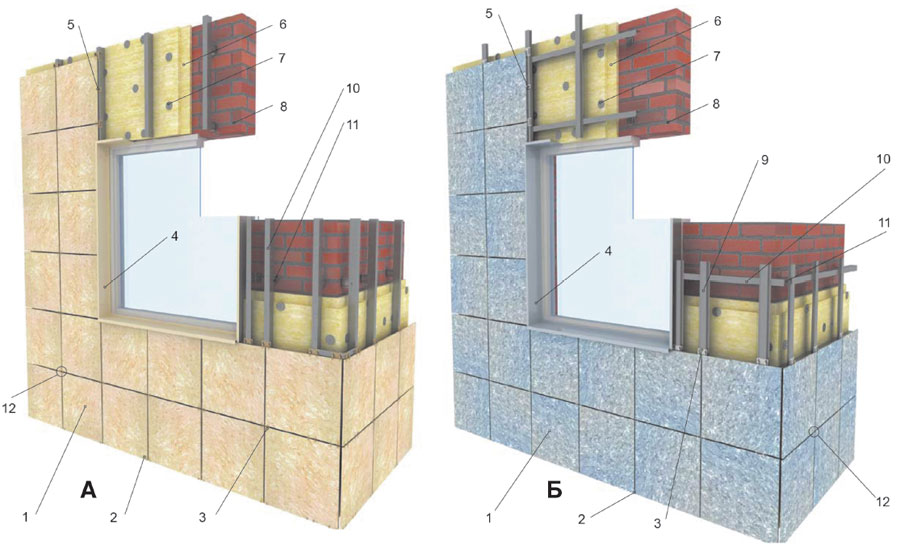

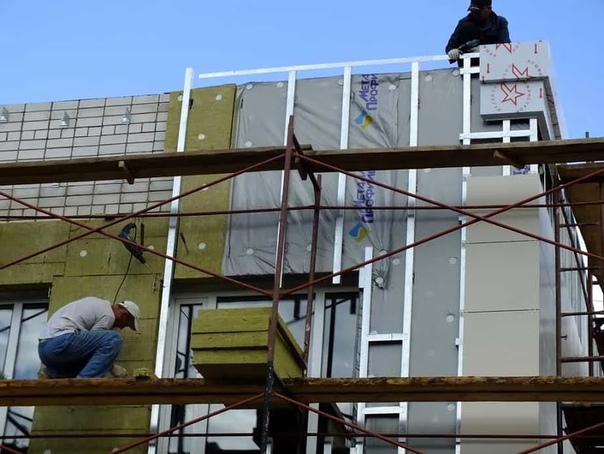

Конструкция навесного фасада

Основа навесного фасада – это подсистема для вентилируемых фасадов.
Стандартная подсистема включает в себя:

• профиль Т-образный;
• планку горизонтальную основную;
• профиль П-образный;
• крепежные детали — дюбели, анкерные элементы, кронштейны;
• кляймеры;
• цокольный профиль;
• дополнительные материалы: уголки, торцевые вставки, заклепки, уплотнительные ленты.
• Кроме системы профилей, к обязательным элементам конструкции навесного вентфасада относятся:
• утеплитель;
• защитная мембрана для утеплителя;
• декоративный облицовочный материал.

Расчет вентилируемого фасада

Перед покупкой материалов необходимо произвести расчет навесного фасада. Для этого можно воспользоваться формой для расчета на главной странице нашего сайта.

Данная форма делает приблизительный расчет без учета дверных проемов и окон. Для точного расчета необходимо обратиться к менеджеру компании Ю-Мет в Москве.

Пример расчета навесного фасада площадью 100 кв. м:

• вертикальный профиль основной 200.0 п.м;
• профиль горизонтальный основной 180.0 п.м;
• кронштейн 400.0 шт.;
• паронитовая прокладка 400.0 шт.;
• кляммер для крепления керамогранита основной 330.0 шт.;
• шайба кронштейна 400.0 шт.;
• кляммер для крепления керамогранита стартовый 70.0 шт.

Порядок монтажа навесного фасада

Подготовка

Стена освобождается от выступающих элементов. Выравнивать стену нет необходимости. Следует заделать только сильно поврежденные участки.

Затем стена грунтуется.
Далее на стену наносится разметка. Ее шаг зависит от вида теплоизоляции.

Основной этап монтажа

В отмеченных местах на стене крепятся кронштейны при помощи анкеров. Между стеной и кронштейном помещается паронитовая прокладка.

Затем укладываются плиты утеплителя. При утеплении в два слоя второй слой утеплителя укладывается со смещением на первый.

При использовании одновременно различных утеплителей их укладывают в порядке уменьшения теплопередачи.

Поверх утеплителя обязательно кладется защитная мембрана. Важно уложить ее нужной стороной к утеплителю точно по инструкции. В противном случае она не будет приносить пользу.

Далее происходит монтаж направляющих профилей для навесного фасада. Вначале монтируется угловой профиль.

Декоративная отделка навесного фасада

Монтаж облицовочных панелей выполняется в соответствии с требованиями производителя.

Профили Primet позволяют создавать следующие виды навесных вентилируемых фасадов:

• вентфасады из керамогранита и натурального камня;
• из композитных материалов;
• вентилируемые фасады из фиброцементных материалов;
• из терракотовых или HLP панелей;
• навесные фасады из композитного, металлического или фиброцементного сайдинга;
• из стекла.

В конце выполняется декорирование углов и откосов доборными планками.

Правильно выполненный расчет и монтаж навесного фасада с точным соблюдением технологического процесса повысит энергоэффективность дома и придаст ему красивый внешний вид. Компания Ю-Мет в Москве предлагает системы навесных фасадов Primet собственного производства. Все виды вентилируемых навесных фасадов, созданных на основе профилей Primet, имеют высокую прочность и надежность.

Монтаж вентилируемых фасадов под ключ

Монтаж навесных вентилируемых фасадов

Монтаж навесных вентилируемых фасадов (вентфасадов) – это не просто способ декоративной наружной отделки зданий. Это комплекс современных инновационных технологий, которые позволяют сохранить архитектурному объекту свой стиль, а также обеспечить зданию прочность и долговечность за счет предотвращения образования конденсата, грибковых и плесневелых налетов. Современные облицовочные материалы гарантируют гидро и пароизоляцию между возводимой конструкцией и несущими стенами строения, при этом они не создают излишней нагрузки. Высококвалифицированная быстрая установка фасадов производится круглый год и предназначена для зданий любого типа.

Виды монтажа вентфасадов

Монтаж керамогранита

Керамогранит является искусственным камнем и благодаря своим эксплуатационным характеристикам, часто используется для отделки фасадов. Высокая прочность и большая плотность материала обеспечивает его долговечность, износостойкость, устойчивость к перепадам температур, пожаробезопасность, экологичность и низкую гигроскопичность.

Такие технические характеристики существенно увеличивают срок службы здания, и при этом оно не теряет своей привлекательности. На современном рынке керамогранит представлен в широком ассортименте, как по цветовому решению, так и по размерам, формам и текстуре, что позволяет реализовать самые различные дизайнерские решения.

Монтаж здания керамогранитной плиткой осуществляется с помощью специальных крепежных элементов или с применением клеевого раствора. После монтажа такой фасад не требует специального ухода и может простоять в среднем 50-70 лет.

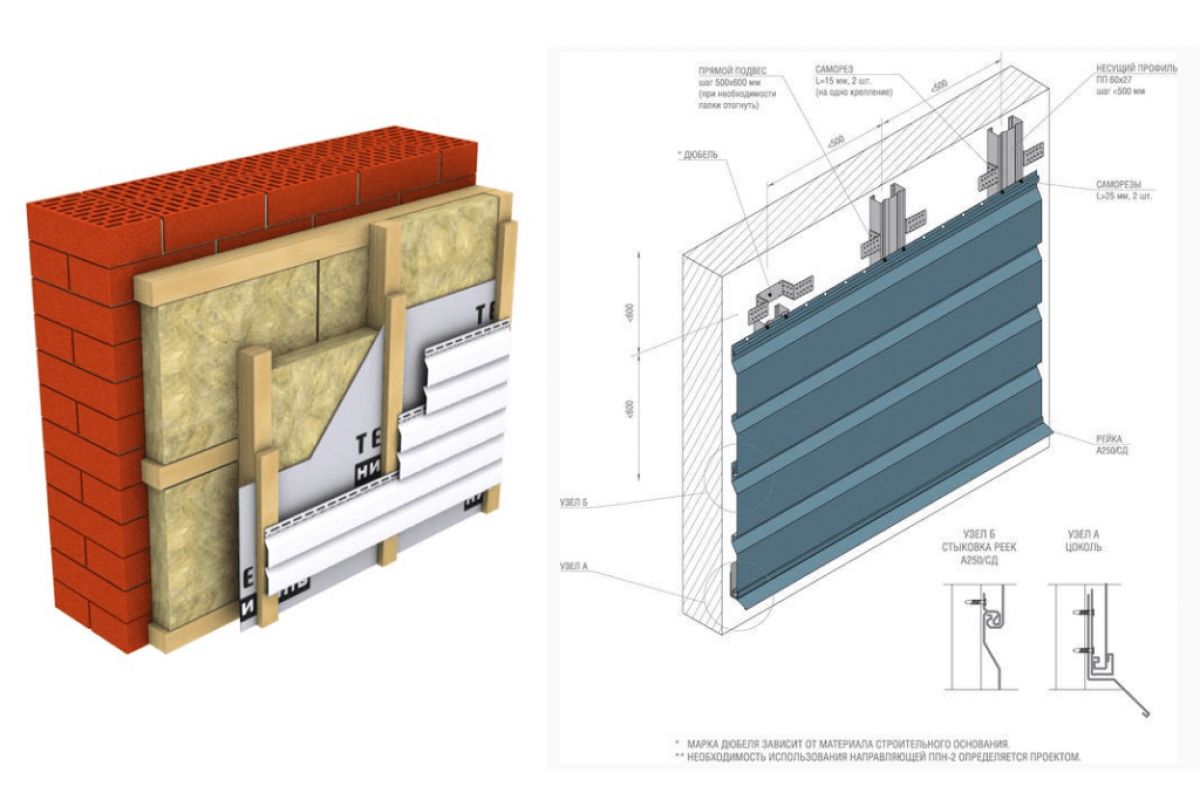

Монтаж металлокассет

Металлокассеты представляет собой металлические листы, изготовленные из оцинкованной стали, алюминия, латуни и меди путем штамповки. Металлокассеты окрашивают специальной краской, придающей изделию антикоррозийные свойства, обеспечивают его устойчивость к воздействию атмосферных осадков и механических повреждений.

Благодаря этим качествам, такой фасад не требует ухода и сохраняет свои первоначальные свойства на протяжении многих лет. Благодаря легкости материала, а также большим художественным возможностям применения и широкому ассортименту, металлокасеты позволяют придать зданию самую смелую и неожиданную форму и подчеркнуть его уникальность.

Как правило, такой вид фасадов применяется для отделки небольших малоэтажных зданий, и монтируется наружным или потайным способом с помощью направляющих профилей.

Монтаж композитных панелей

Облицовка фасада композитными и сэндвич-панелями является более трудоемкой и часто более финансово затратной.

За счет того, что такие панели включает в себя слои разнородных материалов, отличающихся по своим эксплуатационным характеристикам, в совокупности они создают облицовочный материал, обладающий улучшенными качественными показателями.

Такие композитные панели обладают повышенной прочность, влагоустойчивостью, имеют повышенный уровень тепло и звукоизоляции, устойчивы к УФ излучению и перепаду температур. При этом панели имеют небольшой вес, не токсичны и пожаробезопасны.

Благодаря своим качественным характеристикам, такой вид отделки отлично подходит для регионов с повышенной влажностью воздуха и преобладанием низких среднегодовых температур воздуха.

Монтаж клинкерной плитки

Монтаж фасада из клинкерной плитки обеспечивает защиту здания от негативного влияния факторов внешней среды.

Клинкерная плитка отлично справляется с декоративными назначением, при этом обеспечивая строению отличную теплоизоляцию.

Плитка инертна к химическим реагентам, является экологичной, отлично переносит низкие температуры и УФ излучение.

Кроме того, при облицовочных работах, клинкерная плитка не нагружает стены и фундамент здания. Оптимальная высота монтажа составляет от 75 до 100 метров.

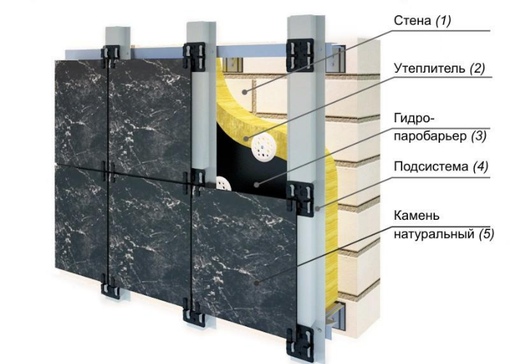

Монтаж природного камня

Навесной фасад из натурального камня придает зданию презентабельный солидный вид, при этом обеспечивая строению высокую степень защиты.

Природный камень отличается своей практичностью, износостойкостью, долговечностью, экологической чистотой и устойчивостью к атмосферным осадкам.

Технология монтажа включает в себя теплоизолирующий слой, паробарьер и металлический каркас.

При этом следует учесть, что отделочные работы по укладке природным камнем не допускается проводить на слабые и склонные к разрушению стены.

Монтаж фиброцементных плит

Фиброцементные плиты производятся из искусственного материла, включающего в себя цемент, кварцевый песок, целлюлозу и различные минеральные и синтетические добавки. В совокупности, разнородный состав обеспечивают фиброцементным панелям приобретение всех технических характеристик, которыми должен обладать фасадный облицовочный материал.

А разнообразные добавки и различные соотношения составляющих компонентов способствуют наличию большого ассортимента готовых панелей, отличающихся по фактуре и цвету. Отлично подходят для облицовки кирпичных и деревянных зданий, обеспечивая защиту и долговечность строения.

Фиброцементные плиты являются экологически безопасными в эксплуатации, не выделяют токсичных веществ даже при воздействии высоких температур, инертны к химическому воздействию, пожаробезопасны, морозоустойчивы, не боятся атмосферных осадков, обеспечивают теплоизоляцию здания. Такие панели легко изгибаются, благодаря чему могут использоваться для отделки стен округлой формы.

Для предотвращения образования конденсата и его возможного скапливания, при монтажных работах следует предусматривать наличие небольшого промежутка между утеплителем и фиброцементными панелями. Установка и крепление фасадных панелей производится без предварительного выравнивания стен с помощью направляющих.

Монтаж алюминиевых кассет

Фасадные кассеты, выполненные из алюминия, отличаются своей легкостью, но при этом не теряют прочность. Благодаря своим крупным габаритам, алюминиевые кассеты позволяют оперативно справиться с монтажными работами любой сложности.

Алюминиевые профили объемного вида, могут крепиться к зданию с помощью крепежей открытым или скрытым способом, что в большей степени зависит от формы здания и других архитектурных особенностей. В целом, монтаж фасада включает в себя предварительный монтаж несущего каркаса, укладку теплоизолирующего слоя, крепление профилей и непосредственную установку облицовочных фасадных кассет.

Технология монтажа вентфасада

Несмотря на то, что каждый из рассмотренных видов монтажа вентфасада имеет свои нюансы, все они имеют общие технологические приемы. Пренебрежение ими может негативно сказаться на сроке эксплуатации и прочности конструкции в целом. Практически ни одна отделочная работа не может обойтись без оцинкованных метизов, на которые приходится основная нагрузка. Именно поэтому стоит помнить, что чем больше вес панели, тем прочнее должен быть крепеж, в противном случае они могут сломаться и повредить фасадную конструкцию.

При облицовке стен керамогранитом следует использовать кляммер, чтобы обеспечить надежную и прочную фиксацию облицовочных панелей. Для того чтобы предотвратить образование коррозии, следует воспользоваться резиновыми уплотнителями. Следует помнить, что монтаж каркаса является важнейшим этапом работы. Пренебрежение этим этапом может привести к оседанию утепляющего материала, что впоследствии приведет к затруднению вентиляции навесного фасада и неизбежному предварительному разрушению всех элементов фасада. Именно поэтому, прежде чем приступить к установке ветрозащитного, утепляющего материла, необходимо убедиться, что все крепления выполнены качественно и без ошибок.

Этапы монтажа вентфасадов

Для того чтобы любой облицовочный материал прослужил вам долго и не потребовал от вас дальнейшего ремонта, следует четко следовать установленной последовательности выполнения этапов. Пренебрежение хотя бы одним из них может послужить причиной быстрого разрушения всего фасада. Если вы упустите какой-то этап, то вернуться к нему в дальнейшем, будет невозможно без демонтажа всей установленной конструкции.

Грамотный монтаж включает в себя следующие этапы:

• Подготовка поверхности. Монтаж любого вида фасадов требует снятие предыдущего отделочного материала, а также предварительную обработку стены водоотталкивающим и антисептирующим раствором. Так же, следует выполнить замазку сколов и трещин, которые могли образоваться в стене, чтобы предотвратить ее дальнейшее разрушение.
• Разметка и установка кронштейнов производится через паронитовую прокладку, обеспечивающую необходимую гидрозащиту. На этом этапе следует помнить, что расстояние от кирпичных швов и панельных стыков до места установки кронштейна не должно превышать 10 см.
• Монтаж утеплителя и ветрозащитного материала производится с помощью дюбелей-парашютов (тарельчатых) в шахматном порядке таким образом, чтобы не было сквозных щелей, нахлест полотен должен быть 10–15 сантиметров.
• Монтаж направляющих профилей к кронштейнам включает в себя два основных этапа: установка направляющих профилей и их закрепление на несущие кронштейны. Стоит помнить, что между отдельными направляющими должен оставаться зазор 8–10 мм, который необходим, чтобы компенсировать возможную деформацию материала при перепадах температуры воздуха.
• Монтаж оконных элементов.
• Непосредственная установка выбранного облицовочного материала выполняется в соответствии с рекомендациями и проектной документацией для каждого из видов.

Цена на монтаж вентфасада

Цена на монтаж вентфасада всегда рассчитывается индивидуально для каждого проекта в зависимости от объема и сложности работ. Также на стоимость заказа в целом могут повлиять и индивидуальные особенности конструкции здания, особые пожелания заказчика, погодные условия и другие факторы.

Наименование	Ед. измерени	Цена, ₽
Монтаж керамогранита
Проектные работы	м2	120 ₽
Подсистема	м2	700 ₽
Утеплитель с учетом крепежа	м2	650 ₽
Облицовка (керамогранит)	м2	900 ₽
Монтаж	м2	1650 ₽
Итого	м2	4020 ₽
Монтаж алюминиевых композитных панелей
Проектные работы	м2	120 ₽
Подсистема (вертикального исполнения)	м2	600 ₽
Утеплитель с учетом крепежа	м2	650 ₽
Облицовка (композитные панели 4мм Г1)	м2	1600 ₽
Монтаж	м2	1850 ₽
Итого	м2	4820 ₽
Монтаж металлокассет
Проектные работы	м2	100 ₽
Подсистема (оцинкованная сталь 1,2 мм)	м2	650 ₽
Утеплитель Rockwool 100 мм	м2	450 ₽
Облицовка (металлокассеты закрытого типа 1,2 мм с покраской цвет RAL)	м2	1250 ₽
Монтаж	м2	1800 ₽
Итого	м2	4250 ₽
Монтаж фиброцементых плит
Проектные работы	м2	120 ₽
Подсистема (оцинкованная сталь, огрунтованная,)	м2	750 ₽
Утеплитель Изорок 100 мм + 5% на подрезку	м2	280 ₽
Облицовка (фиброцементая плита Латонит 8 мм)	м2	1200 ₽
Монтаж	м2	1850 ₽
Итого	м2	4200 ₽
Монтаж HPL панелей
Проектные работы	м2	150 ₽
Подсистема (алюминиевая вертикальная, открытого крепления)	м2	900 ₽
Минеральный утеплитель 100 мм	м2	450 ₽
Облицовка (HPL панели 8мм)	м2	4400 ₽
Монтаж	м2	2500 ₽
Итого	м2	8400 ₽
Монтаж клинкерной плитки
Проектные работы	м2	150 ₽
Подсистема из оцинкованной стали Ronson	м2	2450 ₽
Минеральный утеплитель Rockwool 50 мм	м2	255 ₽
Облицовка (клинкерная плитка White Hills)	м2	1870 ₽
Монтаж	м2	3200 ₽
Итого	м2	7925 ₽
Монтаж натурального камня
Проектные работы	м2	150 ₽
Подсистема (оцинк. сталь 1,2 мм)	м2	1850 ₽
Утеплитель Rockwool 100 мм + 5% на подрезку	м2	375 ₽
Облицовка (гранит 300х600х18 мм с учетом отхода 20%.	м2	5550 ₽
Монтаж	м2	3200 ₽
Итого	м2	11125 ₽
Монтаж стеклянных фасадов
Проектные работы	м2	250 ₽
Стоично-ригельная система F120 (Vidnal)	м2	3200 ₽
Стеклопакет 40 мм (закаленное стекло)	м2	2600 ₽
Монтаж	м2	2400 ₽
Итого	м2	8450 ₽
Монтаж планкена
Проектные работы	м2	120 ₽
Подсистема (горизонтално-вертикального исполнения)	м2	890 ₽
Минеральный утеплитель 100 мм	м2	380 ₽
Облицовка (планкен-листвиница 50 мм)	м2	1190 ₽
Монтаж	м2	1500 ₽
Итого	м2	4080 ₽
Монтаж линеарных панелей
Проктирование	м2	110 ₽
Подсистема оцинкованная 1,2 мм Премьер	м2	800 ₽
Утеплитель минеральный + 5% на раскрой	м2	295 ₽
Облицовка (линиарные панели, 0. 7 мм покраска по RAL)	м2	880 ₽
Монтаж	м2	1650 ₽
Итого	м2	3735 ₽

Монтаж вентилируемых фасадов (вентфасадов) своими руками, инструкция, технология, схема вентилируемого фасада, видео

Вентилируемые фасады стали популярны чуть более 15 лет назад. Помимо эстетической привлекательности и достаточного простого монтажа, их преимуществом является возможность утепления дома снаружи с использованием материалов требуемого типа и толщины. Если раньше тепло в доме «защищалось» в основном внутристеновыми заполнителями, вроде полистирола, то сегодня вы сами можете решать чем и как утеплять.

Выбор материалов для вентфасада

Базовыми элементами конструкции вентфасада являются:

• декоративный фасад
• утеплитель
• профиль
• дюбели

Дерево, пластик, металл и камень – вот четыре основных материала, из которых изготавливаются фасады. Вы можете выбрать керамогранит, алюкобонд, сэндвич панели или даже листовое железо. А можете выбрать фасады от Террадек – прочные, достаточно легкие, красивые и простые в уходе. Наши фасадные конструкции не выгорают на солнце, не трескаются, не деформируются и имеют благородный внешний вид натурального дерева. И если при выборе варианта декоративной отделки фасада можно опираться не только она практичность, но и на свой вкус и бюджет, то «технические» компоненты — это не то, на чем можно экономить и что можно купить впопыхах. Надежность профиля, прочность дюбели и их правильно подобранное количество в пересчете на квадратный метр площади – залог долговечности фасадной конструкции. Даже при то, что монтажа фасада своими руками может выполнить человек без определенных навыков, покупка крепежных элементов может стать проблемой. Учесть количество оконных и дверных проемов, особенности крепления утеплителя, крепежи в стуках с крышей и прочие моменты может только профессионал. Компания «Террадек произведет для вас подготовку проекта вентилируемого фасада для монтажа своими руками и рассчитает необходимое количество крепежей, подобрав их тип точно под выбранный тип конструкции.

Этапы монтажа вентилируемого фасада

1. Разметка. При помощи уровня и отвеса выполняется разметка сетки фасада для крепления профиля исходя из размерности утеплителя.

2. Установка подвесов и профиля. Подвесы укрепляются первыми с интервалом 50-100 см. Стеновой профиль укрепляется на подвесах с помощью саморезов. Зазор от стены до профиля должен быть равен толщине утеплителя.

3. Прокладка утеплителя. Выбранный тип изоляционного материала крепится с помощью дюбелей путем засверливания в стену. Для данного вида работ категорически запрещено использовать перфоратор во избежание разрушения посадочных мест в будущем. Укладка утеплителя производится встык со смещением вертикального шва относительно предыдущего ряда во избежание образования мостиков холода и промерзания на стыках.

4. Установка облицовочных панелей. Выполняется с помощью крепежных элементов к выбранному типу фасада согласно инструкции

Видео монтажа вентилируемого фасада

Чтобы получить наиболее полное представление о технологии монтажа навесных вентилируемых фасадов своими руками, предлагаем вам ознакомиться с видео процесса. Ролик предлагает вам демонстрацию основных этапов работ по монтажу вентфасада, ознакомившись с которыми вы сможете выполнить установку своими руками.

Советы специалистов по монтажу вентфасадов

Чтобы конечный результат соответствовал вашим ожиданиям, а конструкция не потребовала ремонта уже через год, следуйте советам наших профессионалов:

• Подготовьте необходимые инструменты заранее: стремянка, киянка, шуруповерт, дрель, ножницы по металлу, отвес и уровень, болгарка.
• Используйте только сертифицированные материалы и крепежные элементы. Не используйте дефектные материалы.
• Не скупитесь на дизайн проект – это поможем «не промахнуться» с количеством материалов ни в меньшую ни в большую сторону.
• Следуйте инструкциям по монтажу утеплителя и декоративных панелей.
• Если сомневаетесь в своих силах или на начальном этапе уже что-то пошло не так – закажите монтаж у специалистов.

В компании «Террадек» вы всегда можете купить вентилируемые фасады, заказать дизайн-проект и монтаж под ключ. Мы рады оказать вам любую помощь и всегда подскажем, как правильно установить наши системы своими руками.

Устройство, конструкция вентфасада (вентилируемого фасада), технология вентилируемого фасада

Вентилируемые фасады год от года набирают все большую популярность. Тому способствуют их уникальные свойства, позволяющие кардинально изменить облик любого здания, сохранив и усилив основную конструкцию, и успешный опыт эксплуатации данного вида конструкций, показывающий их превосходство над другими типами отделки — в частности, покраски или отделки декоративной штукатуркой.

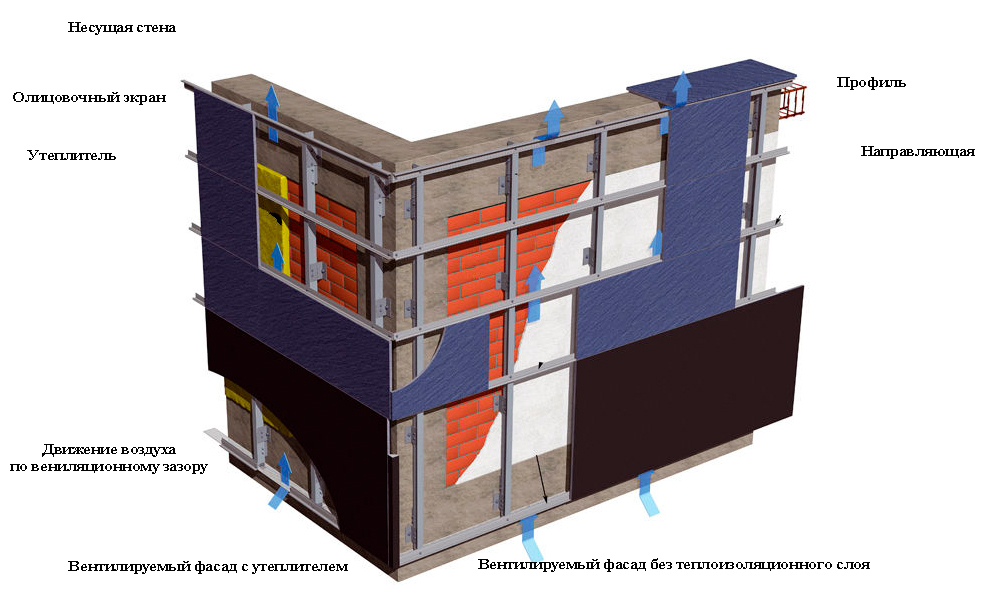

Конструкция вентилируемого фасада

С помощью вентфасада можно облагородить коттедж, деревянный дом, офисное здание и любое другое строение, нуждающееся в утеплении или реставрации. Конструкция навесного вентилируемого фасада представляет собой многослойный «пирог», главным назначением которого является, в первую очередь, защита утеплителя, расположенного по внешней стене строения.

Типовая конструкция представлена:

• подоблицовочной конструкцией (несущий профиль)
• анкерами, дюбелями и шурупами
• утеплителем
• зазором для циркуляции воздуха
• декоративной панелью

Стоит понимать, что устройство вентфасада и соблюдение технологии монтажа базируются не только на ваших навыках, но и на правильном расчете. Основу работ по обустройству фасадов составляет технологическая карта, позволяющая учесть особенности несущей конструкции, степени ее износа, влияния ветровых и иных нагрузок и подробно описывающая перечень необходимых работ и материалов.

Технологическая карта устройства вентфасада включает:

• данные о состоянии несущей конструкции до начала работ
• сведения о типе выбранного утеплителя, включая его технико-физические параметры;
• расчет количества всех требуемых материалов;
• подробную инструкцию по обустройству узлов примыкания;
• дизайн-проект готового фасада.

Выбор материалов для вентилируемого фасада

Самым дешевым вариантом являются вентфасады из профлиста. Современные производители предлагают варианты любого цвета, в том числе – стилизованные по натуральные материалы. Самым дорогим – фасад из керамогранита. Оптимальным вариантом являются фасады домов из сайдинга. Разнообразие материалов, цветов и фактур позволяют выполнить отделку домов под дерево и камень, стилизовать дом под любое архитектурное направление. Компания «Террадек» предлагает сайдинг из ДПК. Главными преимуществами древесно-полимерного композита являются:

• благородный внешний вид за счет входящей в состав древесины;
• широкий выбор цветов, устойчивых к выгоранию;
• долговечность;
• минимальный уход;
• удобный монтаж благодаря идеальной геометрии и специальной системе крепежей.

Стоит отметить, что любой фасад может быть как утепленным так и нет, но наличие вентиляционного забора — обязательно. Именно вентиляция пространства между стеной здания и облицовочными панелями препятствует промерзанию стен, возникновению плесени и разрушению конструкции. Поэтому тщательно соблюдайте рекомендации по обустройству фасадов и придерживайтесь инструкций по монтажу выбранного утеплителя и облицовки.

Вентилируемых фасадов: не все технологии равны

Вентилируемые фасады: не все технологии равны

ShareShare

• Facebook

• Twitter

• 02
  9000hats3 9000hats3 9000hats3

• Почта

Или

https://www.archdaily.com/881143/ventilated-walls-not-all-technologies-are-equal

Сегодня строительная отрасль сталкивается со все более высокими требованиями с точки зрения безопасность, энергосбережение и эстетика.Фактически, были введены очень строгие правила и стандарты в области энергетики и безопасности, чтобы гарантировать, что новые здания, а также отремонтированные, устойчивы к пожарам и землетрясениям при сохранении окружающей среды. В настоящее время вентилируемый фасад является одной из наиболее широко используемых и наиболее инновационных систем как в жилом, так и в производственном секторе: это отличная система вертикального закрытия, характеризующаяся огнестойкими и антисейсмическими элементами, которые могут изолировать здание как термически. и акустически, уменьшая воздействие атмосферных воздействий на каменные конструкции (UNI 11018).

Фасады «вентилируются» благодаря воздушному зазору между изоляционной панелью и внешней облицовкой, через который с эффектом дымохода воздух течет снизу вверх, создавая естественную вентиляцию. Однако не все продукты одинаковы: когда дело доходит до повышения эффективности вентилируемых стен, сокращения времени монтажа и обеспечения большей гибкости с точки зрения индивидуализации и возможностей дизайна, итальянская компания Isopan предлагает интересное решение.Isopan, дочерняя компания Manni Group, является ведущим в мире производителем металла и изоляционных панелей, которая недавно расширилась в России и Мексике за счет двух производственных компаний. Компания Isopan в сотрудничестве с компанией Inpek разработала систему Arkwall для вентилируемых фасадов, которая сочетает в себе изоляционную способность сэндвич-панелей с высокой эстетической ценностью архитектурных фасадных панелей, доступных как из HPL, так и из минеральной ваты. Конечно, со всеми преимуществами и безопасностью вентилируемых стен.

Предоставлено Isopan

Очень интересное решение для различных типов зданий, но для выбора наиболее подходящего продукта необходимо учитывать множество элементов: время укладки, огнестойкость и водонепроницаемость, настраиваемый дизайн и эстетические характеристики.

Щелкните здесь, чтобы получить дополнительную информацию или записаться на прием к техническому специалисту Isopan.

Предоставлено Isopan

В системе вентилируемого фасада сэндвич-панель Arkwall, состоящая из двух внешних металлических листов, которые покрывают изоляционный слой из полиуретана или минеральной ваты, защищена от непогоды и износа, обеспечивая длительный срок службы. .Фактически, в отличие от обычных систем вентилируемого фасада, он не требует установки каких-либо несущих стен (которые обычно не несущие и изготовлены из гипсокартона), на которых должны быть закреплены фасадные панели, что позволяет избежать неудобства выхода из слоя. изоляционного материала. Это позволяет не только значительно сократить время укладки, но и обеспечивает более индивидуальный дизайн и более высокий уровень безопасности. Фактически, конструкция Arkwall не способствует распространению огня внутри вертикального дымохода и является водонепроницаемой.

Предоставлено Isopan

В конечном итоге особое внимание, уделяемое эстетике и дизайну, делает Arkwall уникальным продуктом: архитектурные фасадные панели доступны во многих различных цветах и ​​отделках, так что любое здание, будь то жилое, коммерческое или industrial, можно превратить в элегантный, современный и функциональный объект с оригинальным и привлекательным дизайном.

Некоторые из работ по перепланировке, проведенных с использованием вентилируемых стен Arkwall компании Isopan, включают промышленные здания, такие как верфи Baglietto в Ла Специи и штаб-квартира I.MA Srl в Витторио Венето (провинция Тревизо), магазины бренда Piazza Italia в Мессине и Волгоградский музей «Россия — моя история».

Щелкните здесь, чтобы получить дополнительную информацию или записаться на прием к Isopan технический специалист

Вентилируемые фасады и технологии…

Появление автоматических систем крепления полностью изменило представление о керамических покрытиях снаружи. В настоящее время вентилируемые фасады считаются наиболее эффективной и безопасной системой для укладки керамической плитки на фасады, обеспечивающей зданию многочисленные эстетические и технические преимущества.

Вентилируемые фасады — сложное, многослойное конструктивное решение, позволяющее производить «сухой» монтаж вентилируемых стен. Это снижает количество тепла, которое здания поглощают в жаркую погоду из-за частичного отражения солнечного излучения. Тепло поглощается покрытием, вентилируемым воздушным зазором и изоляционным материалом. Это, в свою очередь, помогает значительно снизить затраты на кондиционирование воздуха. И наоборот, зимой вентилируемые стены сохраняют тепло, что дает экономию на отоплении.

Он разработан для защиты зданий от комбинированного воздействия дождя и ветра, уравновешивая эффект ударов воды по стенам и сохраняя здание сухим. Предлагается с высокими эстетическими характеристиками и неоспоримыми преимуществами тепло- и звукоизоляции.

Это также защищает здания, давая значительные преимущества в долговечности стен с течением времени и энергии, особенно в случае высоких изолированных зданий с исключительной открытостью.

Вентилируемые стены завоевывают все большее признание в мире современной архитектуры именно благодаря многочисленным преимуществам и глубоким технологическим инновациям. Разрешение на бесплатное использование фасадов в современном и совершенно новом стиле — идеальный ответ на высокие проектные и эксплуатационные требования.

Преимущества вентилируемой стены по сравнению с традиционной:

• Исключение риска растрескивания покрытия
• исключение риска отрыва от стены
• защита фасада от прямого воздействия атмосферных агентов
• Устранение мостиков биений, приводящее к экономии энергии
• устранение поверхностного конденсата (наличие воздушной прослойки облегчает отвод струи воды изнутри и способствует удалению возможной влаги)
• длительная эффективность внешнего изоляционного материала, который остается совершенно сухим
• простой вентилируемый настенный монтаж независимо от климатических условий
• уход и работы можно проводить по индивидуальному керамограниту
• создание технического рабочего пространства под кожух труб и воздуховодов

Вентиляция намного эффективнее, когда применяется ко всему фасаду, и по этой причине; воздушный зазор должен быть точно рассчитан для идеального всасывания и разгрузки.

Вентилируемые фасадные и настенные покрытия также предлагаются вместе с плиткой Duragres, которая представляет собой застекленную керамическую плитку для всего тела и будет лучше работать со следующими дополнительными характеристиками:

• VC Shield — запатентованная технология, которая делает эту плитку самой прочной плиткой в ​​Индии
• Размер 600х1200 мм (доступна плитка наибольшего размера)

Вентилируемый фасад, который в прошлом часто использовался с традиционными материалами, был усовершенствован и упростился для проверки с использованием новых материалов, таких как техническая керамика.Фасад состоит из нескольких частей, собранных в процессе монтажа «всухую», без применения клея, с использованием механических анкерных и фиксирующих устройств.

Вентилируемые стены устанавливаются быстро, а обслуживание минимально. Поэтому они являются практичным и целесообразным решением для создания наружных покрытий зданий. Не ограничиваясь вышесказанным, вентилируемые фасады успешно используются при перестройке различных зданий, которые таким образом восстанавливаются и улучшаются жилищный комфорт.

Вентилируемая стена с эстетической и архитектурной точки зрения также обеспечивает исключительную гибкость в использовании материалов, цветов и размеров, предоставляя профессионалам свободу выражения в различных вариантах дизайна.

Вентилируемые фасады: эволюция анкерных систем

Технология анкеровки и монтажа, используемая для керамических вентилируемых фасадов с дождевыми экранами, претерпела огромные изменения с момента появления новаторских решений в начале девяностых годов, с одной стороны, идя в ногу с современными архитектурными тенденциями, а с другой — пытаясь решить проблемы, связанные с установкой на месте, в том числе безопасность, долговечность и конечно же затраты.

Задача размеров и толщины

Наряду с увеличением размера, использование все более тонких плиток представляет собой серьезную технологическую проблему для производителей механических анкеров, особенно с точки зрения увеличения сложности клепки этих ультратонких панелей. Наряду с традиционными решениями, такими как видимые зажимы или анкеры Keil, доступны различные новые дизайнерские решения, включая алюминиевые сотовые панели, которые можно использовать для крепления керамической плитки любого размера до 1,5 × 4,5 метра и толщины от 3 до 7-10 мм. и больше. В качестве альтернативы анкеровка может быть выполнена с использованием соединительной системы, состоящей из защелкивающихся пружин из контрастной нержавеющей стали, решение, которое не только стабильно во времени, но также позволяет регулировать ширину шва с точностью до десятых долей миллиметра.

Производители подходят к проблеме толщины по-разному: от тех, кто предлагает стандартные решения от 3 мм и выше, до тех, кто четко разграничивает монтаж вентилируемых дождевых фасадов со стандартной плиткой (10-14 мм) и с тонкими панелями ( менее 6 мм). В случае тонких панелей доступны два отдельных семейства анкерных систем. Для стандартной плитки предпочтительными решениями являются либо видимые системы (со стальными зажимами из обожженной эмали, цвет которых соответствует цвету плитки), либо скрытые системы (со стальными вставками, расположенными в отверстиях, просверленных в задней части плиток, используемых для крепления алюминиевых анкерных кронштейнов. ).В случае более крупных и тонких панелей предпочтительнее использовать решения для крепления, состоящие из L-образных профилей, прикрепленных к тыльной стороне панелей с помощью сертифицированного структурного склеивания.

(Il Chiostro Residence, Милан. Керамические поверхности от Emilgroup)

Безопасность и долговечность

Безопасность является чрезвычайно важным вопросом, особенно в свете недавних трагедий, таких как пожар на Гренфелл-Тауэр в Лондоне. Сегодня ведущие производители высококачественных анкерных систем гарантируют, что продукция соответствует классу пожара А2 [ первый полезный класс после огнестойких или «негорючих» продуктов, Ред.]. Более того, через несколько лет после первых установок проблема долговечности этих систем и экономической целесообразности технического обслуживания становится все более актуальной проблемой.

Основными виновниками риска быстрого отслоения плитки от основания являются определенные типы клеев и химических веществ, которые все более широко используются для снижения затрат на анкеровку и установку на месте, но имеют долгосрочные проблемы со стабильностью.По этой причине некоторые производители перешли на исключительно механические системы крепления, которые всегда предварительно собираются на заводе в контролируемой и повторяемой среде. Другие, продолжая использовать химические клеи, попытались улучшить долговременные характеристики, применив механические системы для обеспечения надлежащего крепления плитки, например, с помощью канавки с поднутрением, которая входит в контакт с эллиптической канавкой в ​​керамической панели с помощью поворот шпильки на 90 °. В этих решениях конструкционные клеи служат просто для компенсации расширения между плиткой и алюминиевыми профилями.

(штаб-квартира Progedil, Рим. Керамические поверхности от Marca Corona)

Рука помощи установщику

Изготовленные на заводе анкерные панели доставляются на стройплощадку обрезанными по размеру и затем размещаются на предварительно собранной конструкции. Керамическая плитка подготавливается заранее путем сверления отверстий в задней части и сопровождается монтажным комплектом. По сути, это своего рода плоская система, которая исключает любой риск ошибки и уменьшает количество проблем и отходов во время установки.

Другой вариант, который изучается ведущими компаниями в этом секторе, — это полностью обойти этап сборки и поставить предварительно собранные пакеты плитки / панелей, готовые к установке на металлический каркас, решение, которое еще больше сокращает время, затраты и проблемы на месте . Как объясняют сами компании, это способ предоставить архитекторам и дизайнерам полноценные решения «под ключ», в которых можно заранее количественно оценить эстетические характеристики, стоимость и временные рамки.

Дизайн и другие тенденции

Как известно профессионалам отрасли, последние тенденции в архитектуре приводят к так называемым установкам с нулевым швом, другими словами, с зазорами между плитками менее 5-7 десятых миллиметра.Это означает, что необходимо не только уменьшить возможные ошибки на месте, но и сократить затраты на установку, которые, как повсеместно признаны, оказывают все большее влияние на общую стоимость проекта.

Были определены дополнительные меры для удовлетворения требований проектировщиков в отношении долговечности, безопасности и обслуживания. Один из них — установить перегородки внутри стены, чтобы предотвратить избыточную вентиляцию и последующий риск возгорания, а также избежать скопления воды и грязи внутри полости.

Одной из наиболее часто запрашиваемых спецификаций является способность стены выдерживать любые типы экстремальных сейсмических или атмосферных явлений (для этого требуется сертификат устойчивости к давлению до 450 Дж / кв.м). Одним из решений является нанесение покрытых стекловолоконных листов на обратную сторону плиток с помощью подходящих клеев, чтобы предотвратить их раскалывание даже в случае разрушения, одновременно увеличивая их механическую прочность и, следовательно, долговечность.

В качестве альтернативы сетке были разработаны крепления нового поколения (механическое крепление с приклеиванием алюминиевых полос), которые обеспечивают большую надежность керамической плитки, закрепленной анкерами Keil.Все эти решения представляют особый интерес для проектов в оживленных пешеходных или городских районах.

(Отель Petronio, Риччоне. Керамические поверхности от Refin. Фото: Эухенио Джованарди)

Выпуск утеплителя

Вообще говоря, многие из запатентованных решений включают предварительную сборку на заводе с последующей управляемой установкой. Более того, одна из самых больших проблем, с которыми сталкиваются производители, — это необходимость эффективного крепления панелей к потенциально слабым основам, таким как изолированные стены, открытая облицовка, легкий бетон или даже конструкции, полностью сделанные из дерева или OSB. Очевидно, что эти решения служат для уменьшения энергетического следа зданий, но они значительно менее прочны, чем каменная кладка, и не подходят для установки обычных анкеров.

Европейская сертификация

Сертификация

— один из аспектов, вызывающих наибольшую озабоченность у поставщиков анкерных систем, по крайней мере, тех, кто работает в среднем и высоком сегменте рынка. В отличие от используемого в настоящее время отчета о расчетах, мы надеемся, что сертификация соответствия проложит путь для получения полноценного знака CE для установки фасадных панелей.Это также было бы очень полезно с точки зрения юридической ответственности, потому что, как объясняют сами производители, наличие европейской маркировки для всей фасадной системы позволило бы передать ответственность за выполнение работ от установщика производителю анкера / система крепления.

Это также поможет преодолеть жесткую конкуренцию, создаваемую решениями, предусматривающими приклеивание непосредственно к профилям, преимуществом которых является значительно меньшая стоимость, но при этом возникают серьезные проблемы с долговечностью и обслуживанием.На самом деле, эти проблемы вызваны не самими клеями (которые в случае сертифицированных продуктов, поставляемых ведущими производителями, гарантируют прочность до 12 кг на см ² ), а являются следствием обычных потребностей в обслуживании здания. Например, для проведения осмотра или обслуживания коммунальных предприятий может потребоваться сломать наклеенную плитку и впоследствии заменить ее, чтобы получить доступ. Проектировщики должны помнить об этом при предварительной оценке различных систем, представленных на рынке, и должны рассматривать техническое обслуживание как неотъемлемую часть любого анализа затрат и выгод.

Таким образом, в целом, через несколько лет после первых установок, вентилируемые фасады с дождевыми экранами сейчас приближаются к зрелости с точки зрения доступных технологий. Производство достаточно доступных, но в то же время долговечных решений (например, плитки, которая закрепляется механически или наклеивается, но легко снимается) — самая большая проблема, с которой сталкиваются компании в Италии и за рубежом в этой важной области использования итальянской керамической плитки. .

марта 2020

Ариостея | Вентилируемые фасады

1. Дом
2. Технологии
3. Вентилируемые фасады

Дизайн, экологическая совместимость, упор на структуру

Внешняя облицовка зданий играет решающую роль в современной архитектуре и в создании городского ландшафта, а также выполняет важную функцию защиты от атмосферных воздействий.Следовательно, дизайн городских пространств требует согласования эстетических требований с потребностями, связанными с долговечностью различных элементов, экологической совместимостью и экономической устойчивостью в отношении всего срока службы спроектированного пространства. В частности, внешние поверхности зданий подвергаются многочисленным видам нагрузок: механическим, химическим, термическим и гигрометрическим, стрессам, связанным с деятельностью человека, качеством воздуха и погодными условиями. Эти поверхности играют важную роль как в эстетическом воздействии здания, так и в его интеграции в окружающий ландшафт, а материалы должны соответствовать требованиям защиты окружающей среды и устойчивого развития.

Обладая современным производством высокотехнологичных материалов для полов и стен, Ariostea предлагает свой опыт в проектировании и производстве облицовки для больших внешних поверхностей. Технический персонал Ariostea может разрабатывать как традиционные, так и сложные строительные системы для облицовки, предоставляя дизайнерам и архитекторам максимальную свободу в создании ограждений, которые защищают здание и улучшают архитектурную структуру. Благодаря богатому разнообразию цветов и поверхностей высокотехнологичный мрамор и камень Ariostea предлагают невероятную гибкость дизайна, гарантируя превосходные эстетические результаты и превосходные технические характеристики с точки зрения долговечности, простоты установки и сокращения затрат на обслуживание.

Фасады вентилируемые

Система вентилируемого фасада в настоящее время является наиболее полным синтезом характеристик, которыми должны обладать внешние стены, чтобы обеспечить хорошее самочувствие внутри здания. Основная функция системы действительно заключается в защите здания от атмосферных воздействий и, в частности, от проникновения дождевой воды в стены здания, что является основной причиной ухудшения состояния. Расстояние между плитами облицовки от стены также создает вентилируемый воздушный зазор, который в сочетании с действием изоляционного слоя, нанесенного на стены здания, значительно улучшает тепловую эффективность здания.Другими важными преимуществами системы являются рассеивание водяного пара через стены, улучшение звукоизоляции, а также сокращение операций по техническому обслуживанию и возможность выносить некоторые фитинги за пределы здания. Гибкость системы поддается как строительству новых зданий, так и ремонту старых зданий. Эта система — отличное средство для последнего, так как помогает улучшить качество существующего здания. Также с точки зрения композиции вентилируемый фасад предлагает новые выразительные возможности за счет смешивания и сочетания различных

Строительная система

Вентилируемая стена — это сложная строительная система, разработанная в соответствии с критериями промышленного проектирования.Каждая деталь должна быть изучена и определена заранее, чтобы избежать необходимости внесения существенных изменений, пока работы уже ведутся. Система крепится к стенам здания, которые служат опорой, и включает «наложенные» слои, состоящие из:

• одеяло изолирующее
• несущая металлоконструкция
• элементы облицовочные

Между изоляцией и облицовкой образуется воздушный зазор, который за счет «эффекта дымохода» создает эффективную естественную вентиляцию, обеспечивая значительные преимущества, связанные с отводом тепла и влаги.

Стены здания

Стена по периметру здания должна обеспечивать подходящее крепление несущей конструкции вентилируемого фасада и должна быть изготовлена ​​из материалов (кирпичная кладка, железобетон, блоки) и систем, обеспечивающих соответствующую устойчивость к ветровым нагрузкам, допускаемым в дизайн-проект. Соответствующий выбор толщины и типа материала носителя, наряду с преимуществами, предлагаемыми вентилируемой стены с точки зрения тепловых характеристик, устраняет необходимость в традиционной внутренней counterwall из полых кирпичей, обеспечивая тем самым полезную поверхность для корпуса.Однако следует всегда уделять внимание прокладке проводки и кабелей в стенах, чтобы они не мешали анкеровке фасадного покрытия. Чтобы уменьшить неровности в подстилающей стене, рекомендуется равномерно распределить слой раствора по внешней поверхности опоры.

Изоляционное одеяло

Изоляционное одеяло состоит из теплоизоляционного материала переменной толщины в зависимости от используемого материала и тепловых требований дизайн-проекта.Он крепится непосредственно к стене с помощью механических болтов. Механическое крепление полотна особенно показано при ремонте фасада, поскольку клеи могут не гарантировать идеального сцепления с неровными поверхностями, которые ухудшились из-за воздействия погодных условий. Изоляционное покрытие должно состоять из полужестких или жестких панелей из минерального волокна или ячеистых материалов. Выбор изоляционного материала зависит от следующих эксплуатационных требований:

• теплоизоляционная способность
• водонепроницаемый
• невоспламеняемость
• акустика
• окраска поверхностного слоя (в некоторых случаях размер стыков облицовочных элементов может обнажить изоляционный слой).

Вентилируемый воздушный зазор

Воздушный зазор между изоляцией и внешней облицовкой должен быть подходящего размера, чтобы гарантировать хорошую циркуляцию воздуха и, прежде всего, создать «эффект дымохода» (восходящий поток теплого воздуха). Обычно его толщина составляет от 30 до 80 мм. Функциональность этого зазора зависит от условий внутренней циркуляции воздуха, поэтому в нем не должно быть никаких препятствий, которые могут ограничить поток (узкие места, вызванные наличием конструктивных или анкерных элементов, неровности поверхности изоляционного слоя или облицовочного материала, и т.п.). Чтобы воздух в зазоре поднимался вверх, внизу и вверху должны быть предусмотрены вентиляционные отверстия подходящего размера, при необходимости с защитными решетками для предотвращения попадания посторонних предметов. Наличие вентилируемого воздушного зазора означает:

• отвод водяного пара, идущего изнутри здания
• отвод тепла восходящим движением воздуха
• уменьшение теплового потока снаружи внутрь здания.

Несущая конструкция

Несущая конструкция состоит из интегрированных металлических элементов, как правило, из экструдированных алюминиевых профилей, включая кронштейны, стойки, поперечины и анкерные устройства, которые собраны таким образом, чтобы обеспечить необходимую модульность фасада. Небольшие металлические аксессуары для крепления облицовочных плит с прокладками для разделения элементов и предотвращения вибраций вставляются в экструдированные алюминиевые профили или приклепываются к ним.Несущая конструкция работает следующим образом:

• стойки фасада прикреплены к конструкции здания скобами и подходящими болтами;
• любые крестовины (используются только в определенных системах) крепятся к стойкам через продольные отверстия;
• облицовочные плиты крепятся к стойкам с помощью специальной металлической фурнитуры.

Соединения между анкерными скобами и стойками, а также между стойками и поперечинами выполняются с помощью заклепок, передающих вес каждого элемента и соответствующей облицовочной плиты на конструкцию здания.Кронштейны также передают ветровые нагрузки и другие нагрузки, которые должна выдерживать конструкция. Система анкеровки предназначена для компенсации разницы в размерах конструкции здания в трех ортогональных направлениях. Путем изменения конструкции анкерной системы, где необходимо, фасадная система может быть спроектирована с более высоким поглощением допусков, чем строительные конструкции. Соединение между различными элементами предназначено для расширения каждого компонента. Компоненты с разными коэффициентами расширения разделяются и соединяются с помощью пазовых анкеров, допускающих соответствующие перемещения.Эти соединения имеют такой размер, чтобы поглощать движения без какого-либо повреждения конструкции, а прокладки уменьшают трение между элементами.

Техника обработки и дизайна с лучшими вентилируемыми стенами

>

Мы специализируемся на проектировании, производстве и монтаже вентилируемых стен с 80-х годов.
Мы работаем по всему миру, используя самые передовые технологии и умеем создавать самые сложные и оригинальные проекты.

Вентилируемый фасад — это защитная или декоративная поверхность, наносимая в качестве внешнего слоя на стены вертикального периметра зданий.

Вентилируемый фасад крепится к стенам здания с помощью металлических конструкций и опор из алюминия / оцинкованной стали и нержавеющей стали.

Между вентилируемым фасадом и стеной здания необходимо оставить пространство, чтобы можно было вставить внешнюю изоляцию различной толщины. Поэтому необходимо оставить «воздушную завесу» от 2 до 20 см.

Вентилируемый фасад часто используется для маскировки менее эстетичных элементов различных систем снаружи здания и при использовании камня не требует постоянного ухода.

ОПОРНЫЕ КОНСТРУКЦИИ

Металлоконструкции, подходящие для устройства вентилируемого мраморного фасада, можно разделить на два основных типа:

• прецизионная система
Система
• с подструктурой

В рамках этих двух основных систем для вентилируемых фасадов на рынке представлено большое количество разнообразных решений. Эти решения необходимо оценивать с точки зрения стены здания, форма и вес мраморных плит, образующих вентилируемый фасад, давление ветра, высота здания и сложность облицовки шаблон. Мы уверены, что вентилируемый фасад будет постоянным элементом зданий будущего, а вентилируемые фасады из мрамора, камня или гранита — несомненно. играют ведущую роль в привлекательности и оригинальности, которые только натуральные материалы могут передать и сохранить с течением времени, независимо от моды и архитектурных стилей.

ПРЕДОСТАВЛЯЕМЫЕ УСЛУГИ

Обладая более чем тридцатилетним опытом работы в области вентилируемых фасадов и стен, Zanet может предоставить:

• технические консультации для проектировщиков по системам монтажа и типам камня для вентилируемых фасадов;
• калибровка подконструкций и контрфорсов;
• проверка размеров плит по выбранному каменному материалу;
• проверка пригодности стен зданий с соответствующими рывками;
• исполнительный дизайн рисунка облицовки;
• поставка плит из мрамора, камня и гранита в комплекте с пропилом и отверстиями FZP, необходимыми для установки;
• координация и помощь специалистов по монтажу вентилируемых фасадов;
• сертификация материалов в соответствии с действующими стандартами.

РАСХОДЫ

Затраты на вентилируемый фасад из мрамора могут быть конкурентоспособными даже по сравнению с керамическим фасадом, но, конечно, с совершенно другим результатом с точки зрения эстетики и содержания.

При тщательном проектировании затраты на вентилируемые фасады могут быть в значительной степени покрыты экономией, достигаемой за счет модификаций, которые позволяет этот тип облицовки. Фактически стена изоляцию можно упростить с помощью простой внешней облицовки, не требующей особой отделки или покраски.

Стоимость обязательных внешних системных конструкций может быть низкой, поскольку они не видны из-за маскировки этой облицовки. Но прежде всего вентилируемый фасад позволяет воздух течет естественным образом (за счет эффекта стека) между внешней «кожей» и стеной здания. Это позволяет улучшить общие теплоэнергетические характеристики.

ПРОЕКТОВ

Реализуемые нами вентилируемые фасады больших размеров:

• Инвестиционный комплекс Даава, Триполи (Ливия) — 15000,00 м², 180 арок — Просмотр
• Многоцелевой комплекс, Кастельфранко Венето — 16000,00 м² (Arch.Пьеробон и Арка. Росси)
• Главный офис Marmi Bruno Zanet, Виттория / Бразилия — 2800,00 м² — Просмотр
• Torre Expo, Лиссабон — 3200,00 м²
• Многоцелевой центр, Падуя — 1800,00 м²
• Veneto Banca, Монтебеллуна — 3600,00 м² (Бассейн Инжиниринга — Arch. Dall’Antonia) — Вид
• Бизнес-парк Кампо Дарсего — 6000,00 м² (арх. Миотти) — вид
• Hotel Savoia, Кортина (бассейн инженерного искусства — арх. Далл’Антония) — вид
• Палаццо Наонис, Порденоне — 3000.00 м² (Arch. M. Sessa)
• Комплекс Airone, Порденоне — 3500,00 м² (Da Re Engineering)
• Бывший епископальный комплекс, Порденоне 800,00 м² (арх. Тони Сантаросса)
• Magnolia Residence Pordenone — 1000,00 м² (Arch.Toni Santarossa)
• Borgo Cavallotti Pordenone — 1800,00 м² (Arch. Toni Santarossa)
• Стекольный завод Vistosi Mogliano Венето — 1000,00 м² (Arch. Misserotti)
• Palazzo Gogoleski, Mosca — 120,00 м²
• Одежда Eraldo, Ceggia — 2000 г.00 м² (Arch. Parisotto + Formenton) — Вид
• Башни Пьяцца Драго, Йезоло — 3200,00 м² — Вид
• Ascopiave Pieve di Soligo — 2000,00 м² (Studio Arch. Bandiera)

выбирает правильную комбинацию стекла, чтобы оптимизировать их преимущества

Преимущества двустенного фасада

В связи с повышением стандартов защиты от тепловыделения и, следовательно, низкой передачей солнечной энергии, двустенные фасады, сочетающие энергоэффективное остекление с механическими затеняющими устройствами, становятся все более популярными.Хотя они устанавливались в зданиях в течение последних 20 лет или около того, технология стекла за это время значительно продвинулась, что помогло расширить их использование. Сегодня доступны инновационные стеклянные изделия и покрытия для двустенных фасадов, которые помогают обеспечить многочисленные преимущества — но только в том случае, если для внешней и внутренней обшивки выбрано правильное сочетание стекла.

Количество доступных сегодня комбинаций и возможностей остекления ошеломляет. Это предоставляет архитекторам полную палитру характеристик стекла и вариантов эстетики для рассмотрения; они могут выбрать наиболее подходящее остекление с точки зрения характеристик стекла, толщины, размеров, термической и механической стойкости (долговечности), защиты от солнца, цвета и т. д.

Правильно подобранное стекло может обеспечить преимущества с точки зрения улучшенного управления энергией, звукоизоляции, теплоизоляции, а также возможности наслаждаться свежим воздухом из полости через открытые окна и, следовательно, повышенным комфортом для жителей здания. Кроме того, между внешним и внутренним остеклением могут быть размещены дополнительные системы затемнения, обеспечивающие динамическую селективность (то есть соотношение между максимальным дневным освещением и максимальной защитой от солнца).

Покрытия, отражающие солнечное излучение, на внешней оболочке могут значительно снизить передачу энергии при полностью убранных жалюзи по сравнению с традиционным решением без покрытий.Пользователи могут более умно управлять механическим затенением (в открытом или промежуточном состоянии) и дольше наслаждаться беспрепятственным обзором, не опасаясь перегрева. Все дело в поиске правильного баланса для здания; решения для остекления могут помочь вам достичь почти идеального баланса.

Солнцезащитное стекло с покрытием

Стекло с усовершенствованным солнцезащитным покрытием, например, может активно оптимизировать коэффициент естественного освещения (DF), а также регулирование температуры здания.Стекло может помочь сделать здание более энергоэффективным, уменьшив потребность в кондиционировании воздуха, отоплении и искусственном освещении, которые способствуют созданию более комфортной рабочей или жилой среды для жителей здания. В результате эти решения по остеклению могут также способствовать получению экологических сертификатов, таких как LEED, BREEAM, HQE, DGNB и т. Д.

Что такое фасадная система облицовки? — Фасадные системы

Что такое фасадная система?

Эта фасадная система представляет собой систему облицовки, в которой между облицовкой и изоляцией остается вентилируемая камера, что устраняет проблемы образования тепловых мостиков и конденсации.

Это обеспечивает отличные тепловые характеристики и снижает влажность.

Таким образом, он считается наиболее эффективной системой с точки зрения решения проблемы теплоизоляции здания и пользуется широким признанием среди архитекторов, разработчиков и строителей.

В систему облицовки фасада входят:

• Теплоизоляция
• Алюминиевая рама
• Вентилируемые фасадные панели из различных материалов

Эффект стека: энергоэффективность

Система вентилируемого фасада создает воздушную камеру между изоляцией и облицовкой.

Нагрев воздуха в буферном пространстве относительно температуры окружающей среды приводит к так называемому эффекту накопления, создавая непрерывную вентиляцию в камере.

Это обеспечивает постоянный отвод водяного пара как изнутри, так и снаружи здания, таким образом сохраняя изоляцию сухой и обеспечивая улучшенные характеристики, а также большую экономию энергии.

Это можно увидеть графически на следующих фотографиях:

Преимущества вентилируемых фасадов

Теперь, когда вы знаете систему вентилируемого фасада и ее компоненты, мы собираемся представить некоторые преимущества установки фасадной облицовки ULMA в любом типе здания.

Экономия энергии

Самыми значительными преимуществами вентилируемых фасадов являются повышение энергоэффективности здания и большая экономия средств, достигаемая благодаря вентилируемой камере.

Улучшенная тепло- и звукоизоляция

Эта система не только обеспечивает экономию энергии, но также улучшает звуко- и теплоизоляцию, обеспечивая больший комфорт внутри здания.

Более здоровая окружающая среда

Помимо повышения комфорта пользователя, система отвечает основным санитарным требованиям с точки зрения гигиены, защиты здоровья и окружающей среды.

Техническая износостойкость

Эта система предотвращает прямое излучение и плохую погоду на стенах и конструкции пола, защищая их от патологий, влияющих на здания, построенные с использованием традиционных систем.

¿Зачем нужна фасадная система ULMA?

Потому что долговечность вашего фасада является ключевым фактором, а облицовка фасада ULMA изготовлена ​​из высококачественных, однородных и непористых каменных панелей, что делает их очень устойчивыми к течению времени.

Экономия на эксплуатационных расходах За панелями из искусственного камня

ULMA можно легко ухаживать, просто регулярно промывая их водой с мылом.

Это означает значительную экономию средств по сравнению с другими материалами.

Бесконечная гамма отделок

Одно из главных преимуществ искусственного камня — это эстетические возможности, которые он предоставляет.

У нас есть широкий выбор стандартных цветов и отделок, таких как гладкая текстура, каменная отделка и мини-волна.

Тот факт, что искусственный камень настолько пластичен, также позволяет создавать творческие индивидуальные фасады практически с любой текстурой.

Увеличенная площадь нетто

Конструкционная система, разработанная ULMA, увеличивает чистую площадь поверхности вашего проекта, избегая обшивки стен корпуса. Это также позволяет исправить любые дефекты ровности стен здания.

Как устанавливается облицовка фасада?

И в завершение предлагаем пошаговое руководство по установке вентилируемого фасада с указанием всех элементов.
