Стул-стремянка, инструменты, схемы, пошаговые алгоритмы создания

На чтение 12 мин. Просмотров 77

В домашнем хозяйстве не обойтись без многофункциональных вещей, которые служат долго и экономят свободное пространство. Отличный пример подобных изделий — стул-стремянка — универсальный, компактный и практичный. При необходимости сэкономить денежные средства можно изготовить подобную конструкцию своими руками. Процесс не слишком сложный, достаточно иметь элементарные навыки работы с электроинструментами и изучить порядок действий для каждой конкретной модели стула.

Конструктивные особенности модели

Табурет-стремянка чаще всего изготовлен из дерева. Выглядит конструкция как традиционный стул, но при необходимости преображается в удобную лесенку, которая позволяет доставать вещи с высоких полок, менять сгоревшие лампочки или выполнять мелкие ремонтные работы. Предмет мебели состоит из передней и задней боковин, сиденья, спинки, ступенек. Основные особенности изделия:

  • компактные габариты;
  • отсутствие потребности в дополнительной опоре;
  • простота перемещения с места на место;
  • способность выдерживать внушительный вес без потери устойчивости;
  • быстрая трансформация в лестницу.

Сиденье без труда откидывается, может использоваться в качестве ступеньки. Размеры и масса конструкций больше по сравнению со стандартной мебелью. В частных домах и просторных квартирах этот нюанс не имеет особого значения. В условиях ограниченной площади придется выделять отдельное место для хранения мебели.

Главные достоинства подобных стульев — универсальность использования, безопасность, удобство. Изначально конструкции нашли применение в библиотеках, поскольку позволяли дотягиваться до верхних полок. Впоследствии они получили куда более широкое распространение.

Внешний вид складных стульев-стремянок отличается разнообразием. Поверхность окрашивается в разные цвета, декорируется резными элементами, узорами.

Классификация

Сегодня практичные стулья в форме лесенки используются в офисных и жилых помещениях. Изделия классифицируются по материалу изготовления, типу конструкции, габаритам. Для выбора подходящей модели необходимо обращать внимание на все эти параметры.

По материалу изготовления

Для производства раскладных стульев-стремянок применяют три основных вида сырья. Конструкции бывают деревянными, металлическими, выполненными из древесно-стружечных плит. У каждого варианта есть свои особенности:

  1. Дерево — дорогой, прочный материал природного происхождения, при правильном уходе прослужит долгие годы. В большинстве случаев для производства стульев используется сосна или береза, но подойдут и другие породы: бук, дуб, акация. Последние стоят дороже, а их правильная обработка в домашних условиях возможна только при наличии столярных навыков.
  2. Древесно-стружечные плиты. Используются для изготовления сидушки, ступенек, спинки, реже — ножек. Комбинация панелей с натуральным деревом позволяет создавать надежные конструкции, оптимальные по стоимости и сложности работы.
  3. Металл. Характеризуется повышенной прочностью, долговечностью. Для сборки стульев применяются нержавеющая сталь, алюминий, которые менее подвержены коррозии. Выполнение сборки под силу мастерам, имеющим навыки работы с подобным материалом и сварочным аппаратом.

Сегодня распространена и пластиковая мебель, ее можно приобрести в готовом виде. Изделия доступны по стоимости, но имеют ограниченный срок эксплуатации. Конструкции из фанеры дешевле и легче по сравнению с натуральным деревом или древесно-стружечными материалами, но уступают им в прочности.

Максимальная нагрузка для стула — не более 80 кг.

ДеревоДСПМеталл

По типу конструкции

Существует несколько разновидностей раскладных стульев. Изделия отличаются конструктивными особенностями, вариантами трансформации, внешним видом. Самостоятельно можно изготовить следующие модели:

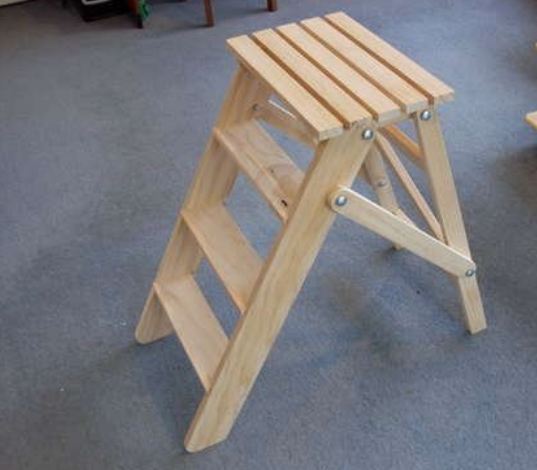

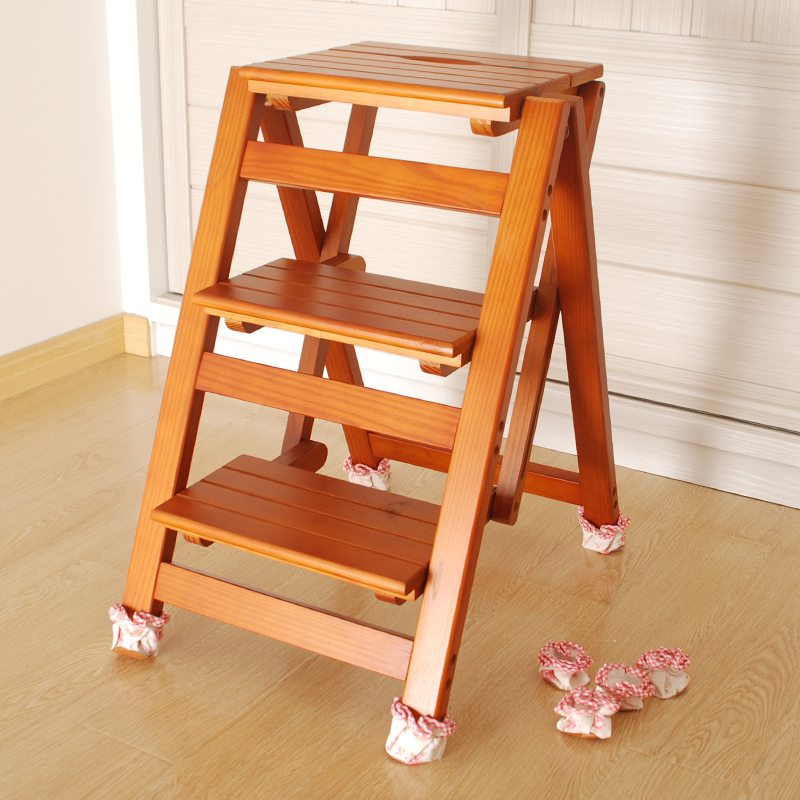

  1. Табурет-стремянка. Наиболее простая мебель, занимает достаточно много места, выглядит несколько примитивно. Изделие оснащается одним сиденьем и 2–3 ступенями, которые при необходимости складываются либо выдвигаются. Модель используется в качестве стула или тумбы, устанавливается на кухне, в спальне.

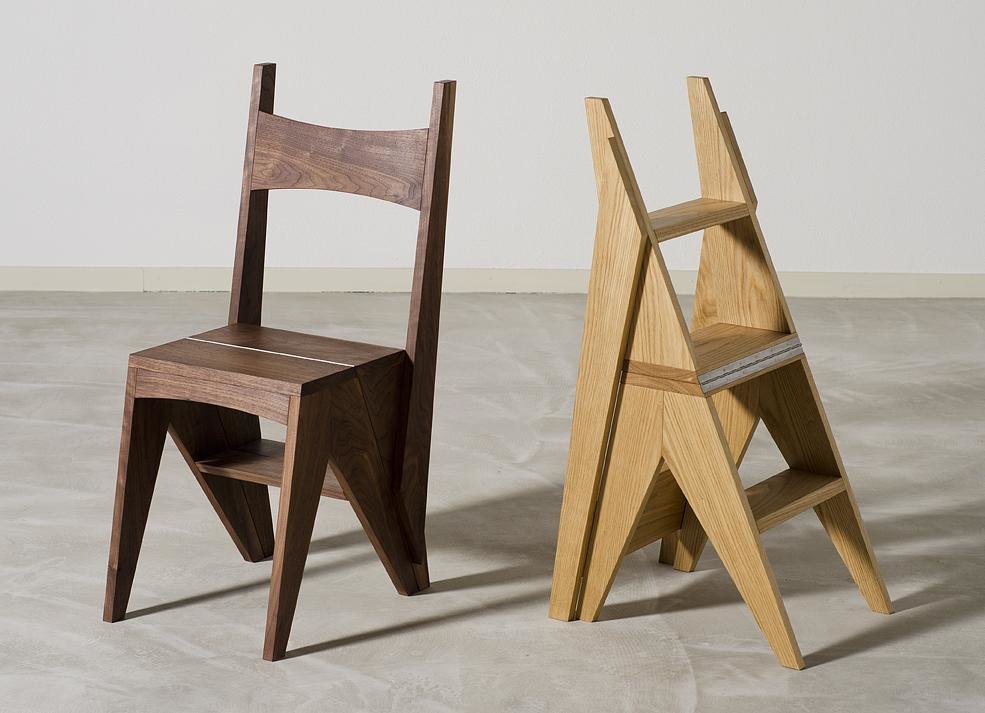

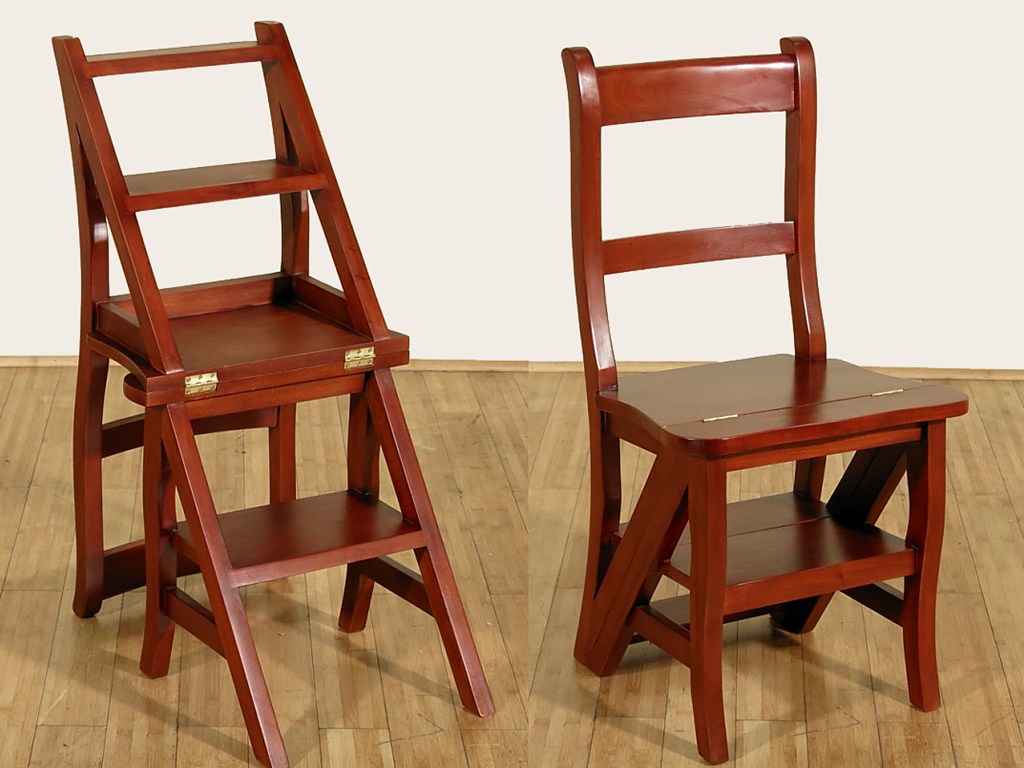

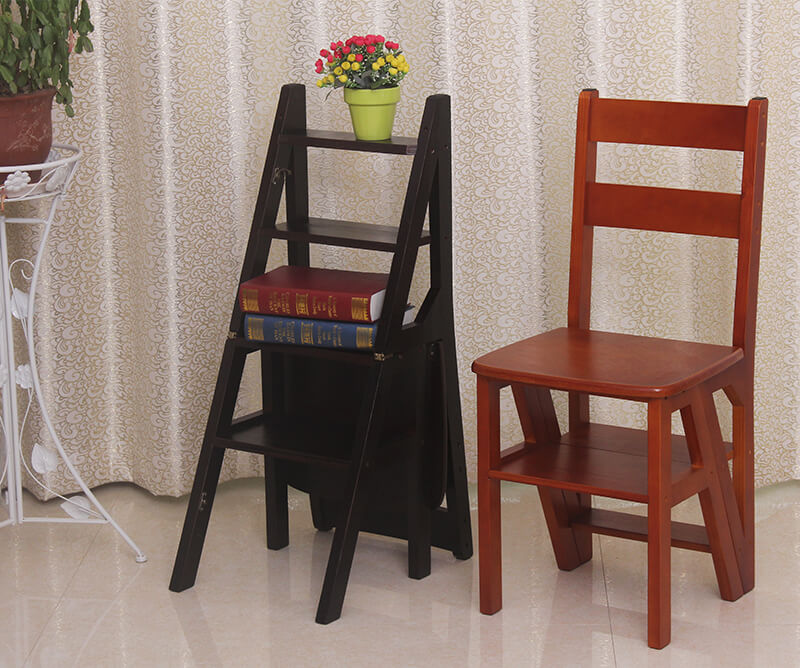

  2. Стул-трансформер. Главная особенность такой мебели заключается в том, что после откидывании сиденья образуется небольшая полноценная лесенка. Внешне конструкция напоминает традиционный стул, отличие заключается в наличии нескольких ступенек, спрятанных в нижней части.
  3. Лестница-трансформер. Выглядит, как обычный высокий табурет, иногда со спинкой. Ступени выдвигаются и задвигаются по направляющим. Модель проста в использовании, мобильна, подходит для помещений с ограниченной площадью.

Конструкция стула-стремянки может быть раскладной либо стационарной. Первые отличаются компактными размерами, но вторые более прочные и надежные. Модели, которые устанавливаются в конкретном месте и не передвигаются, используются в качестве подставок под разнообразные предметы либо горшки с комнатными растениями.

Табурет-стремянка
Стул-трансформерЛестница-трансформерРаскладнойСтационарный

По габаритам

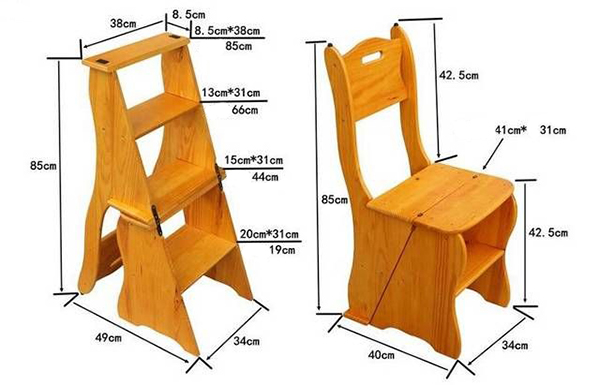

Чтобы правильно изготовить стул-трансформер своими руками, необходимо уточнить типовые размеры изделий. Оптимальные параметры для высокого табурета-стремянки:

  • 4 основные ножки: 19 × 100 × 725 мм;
  • 4 средние ножки: 19 × 100 × 470 мм;
  • 2 маленькие ножки: 19 × 10 × 215 мм;
  • 2 нижние перекладины: 19 × 100 × 420 мм;
  • 2 верхние перекладины: 19 × 38 × 180 мм;
  • 2 боковые накладки: 305 × 170 × 250 мм;
  • 2 ступени: 19 × 180 × 298 мм;
  • 2 перекладины: 19 × 100 × 400 мм.

Потребуется подготовить по паре верхних и нижних царг. Размеры первых составляют 19 × 125 × 345 мм, вторых — 19 × 105 × 345 мм. Лестницы-трансформеры создаются на основе следующих параметров:

  • 6 планок: 20 × 20 × 95 мм;
  • 3 панели для спинки: 20 × 50 × 400 мм;
  • 3 ступени: 20 × 120 × 360 мм;
  • 2 передние боковины: 20 × 270 × 400 мм;
  • 2 задние боковины: 20 × 325 × 850 мм;
  • переднее сиденье: 20 × 90 × 400 мм;
  • заднее сиденье: 20 × 165 × 400 мм.

Стул-стремянка дополняется 2–3 ступенями, располагающимися на расстоянии 21 см друг от друга. Форма опор напоминает букву А за счет характерного расположения планок, соединенных с перекладинами. Угол наклона царги и ножек должен составлять 80º.

Работа с чертежом

Табурет складной можно изготовить самостоятельно либо приобрести готовое изделие. Покупка не всегда финансово доступна, поэтому мастера, имеющие опыт столярных работ, предпочитают создавать практичные конструкции своими руками. Процедура облегчается благодаря большому количеству готовых схем с подробным описанием процесса изготовления.

Чертеж стула будет зависеть от разновидности конструкции и используемых материалов. Необходимо уточнить назначение изделия. Исходя из этого, для работы подготавливаются деревянные, древесно-стружечные или металлические заготовки, а также подходящие инструменты.

Для самостоятельного изготовления мебели потребуются чертежи с размерами в объеме общих видов, узлов, разрезов. В схемах используются специальные обозначения, которые необходимо правильно читать. Линии на чертеже расшифровываются следующим образом:

  1. Сплошные толстые — контурные линии, изображающие предмет мебели.
  2. Сплошные тонкие — используются для обозначения параметров.
  3. Выносные тонкие — уточняют номера деталей.
  4. Пунктирные — служат для демонстрации элементов, которые не видны в определенном ракурсе.
  5. Штрихпунктирные — представляют собой осевые линии, показывающие середину мебели.
  6. Пересечения 2–3 осевых линий — отражают центры круглых деталей.

В мебельных чертежах все размеры указываются в миллиметрах, ставятся в натуральную величину, независимо от масштаба схемы. Параметры каждого элемента отражаются с учетом длины шипов. Заглавными русскими буквами обозначаются стрелки разрезов, римскими цифрами — узлы.

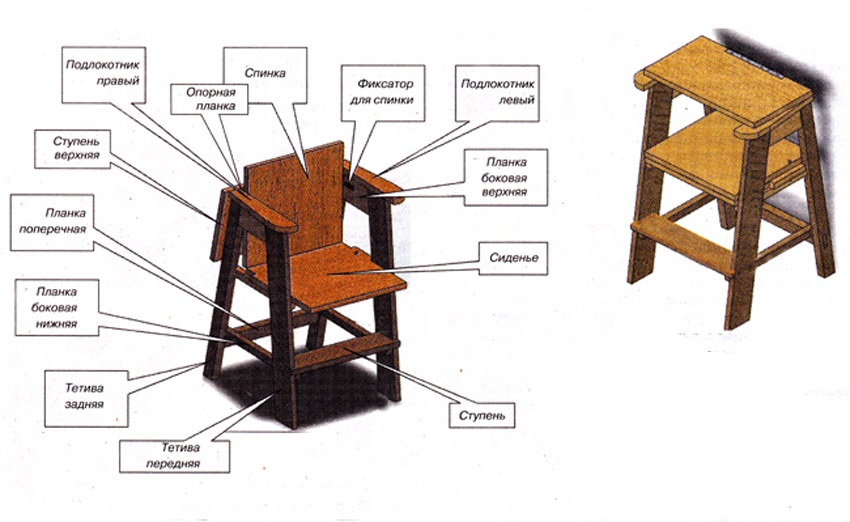

На чертежах стульев-стремянок подробно прорисовывается каждый элемент. Выполняется деталировка — вычерчивание конструктивных деталей, определение их размеров. Это творческий процесс, а не простое копирование изображений. По готовым схемам можно сделать все панели и царги на заказ.



Пошаговый алгоритм изготовления

Самостоятельное создание табуретки-лестницы — интересная творческая работа. Алгоритм изготовления включает составление или подборку чертежей, подготовку материалов и инструментов, производство, сборку заготовок и финишную обработку. Пошаговые мастер-классы помогут выполнить все этапы правильно.

Трансформер

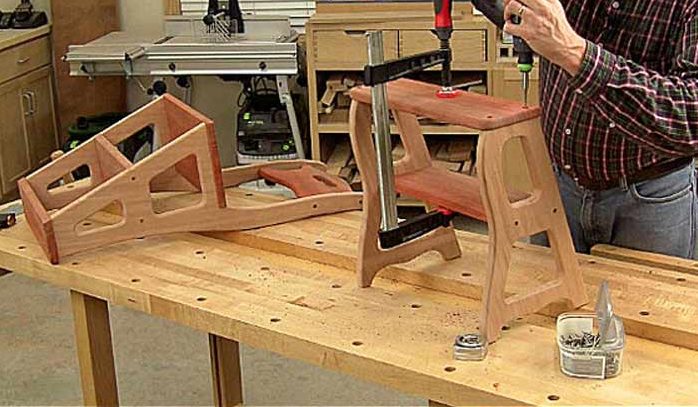

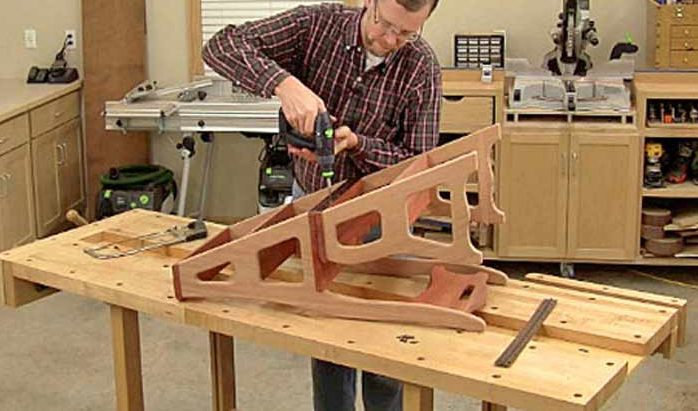

Практичную многофункциональную мебель можно изготовить из дерева своими руками. В качестве основного материала используется сосна либо ясень. Для работы потребуются следующие элементы:

  • 2 боковины, для стула и подножки;
  • основание сиденья;
  • поворотная ступенька;
  • рейка спинки;
  • ступени.

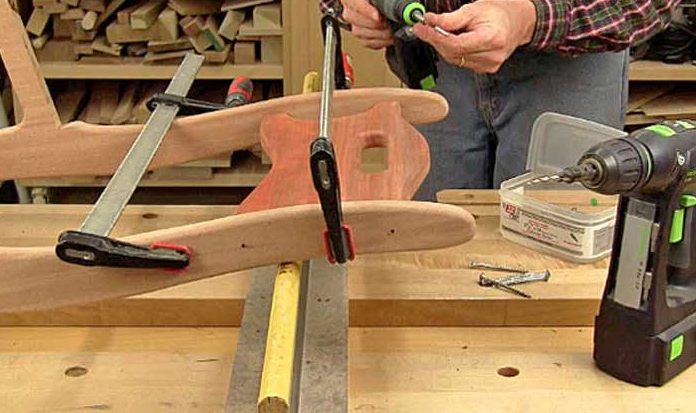

Из инструментов необходимо подготовить сверла по дереву, дрель, шлифовальную машину, из расходников — шурупы, саморезы, направляющие, петли. После подготовки чертежа все элементы стула-лестницы-трансформера вырезают из выбранного материала, тщательно шлифуют. Все действия базируются на инструкции:

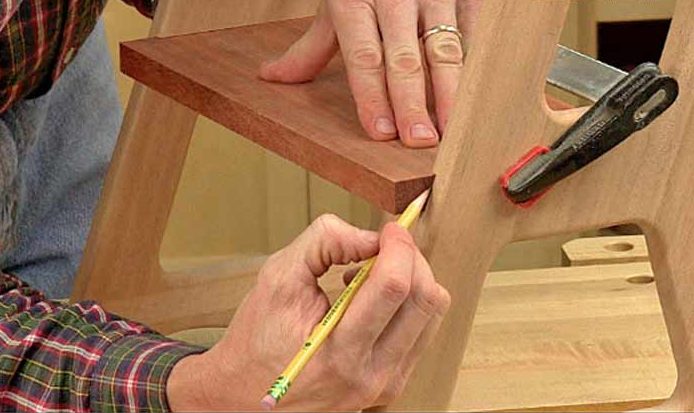

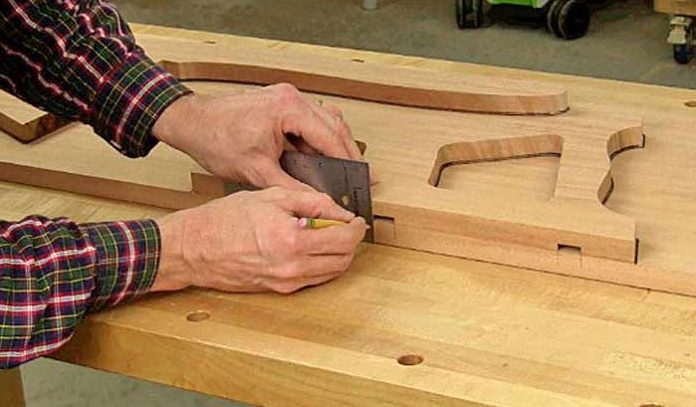

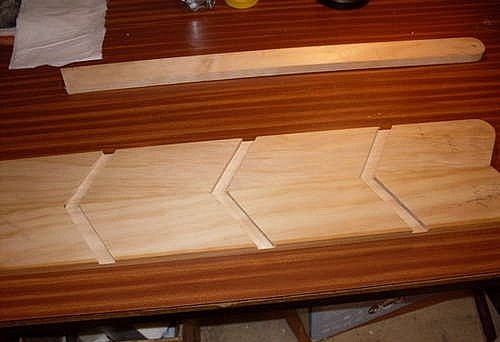

  1. Выполняют разметку и фаску в нижней части боковины.

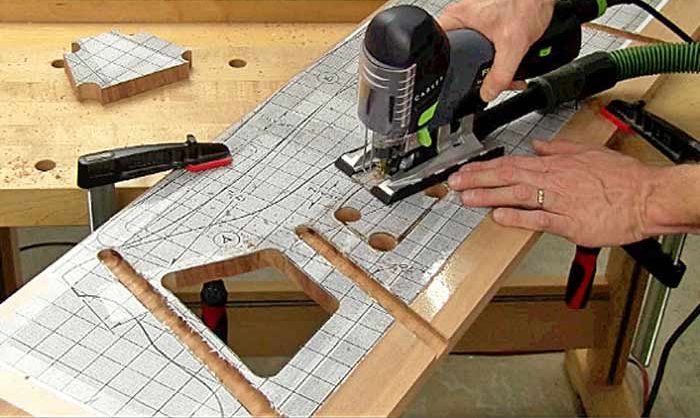

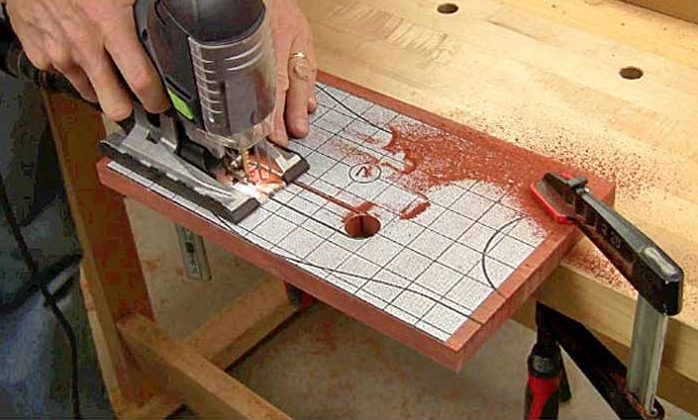

  2. Вырезают внутренний и наружный контуры элемента.

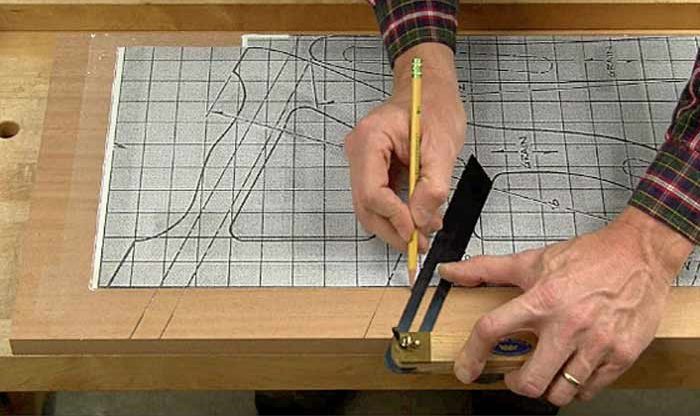

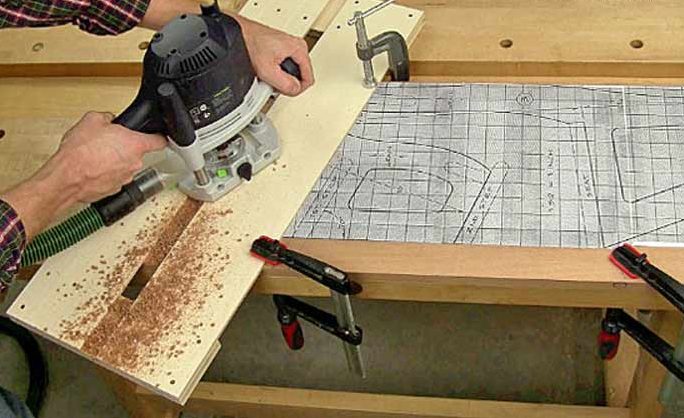

  3. Рисунок переносят на деревянные заготовки.
  4. Торцевые части боковин шлифуют, острые края обрабатывают фрезером.
  5. Спинку изготавливают таким же способом, что и боковины.
  6. Для сборки среднюю ступеньку проклеивают и фиксируют саморезами.

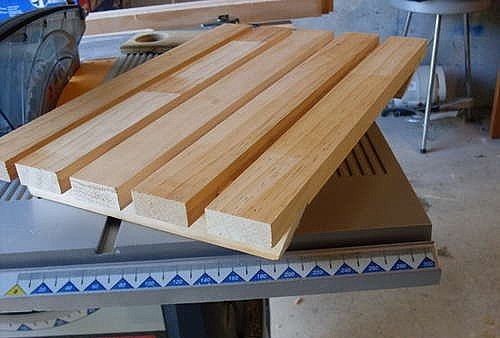

  7. Закрепляют ступеньки, сиденье.

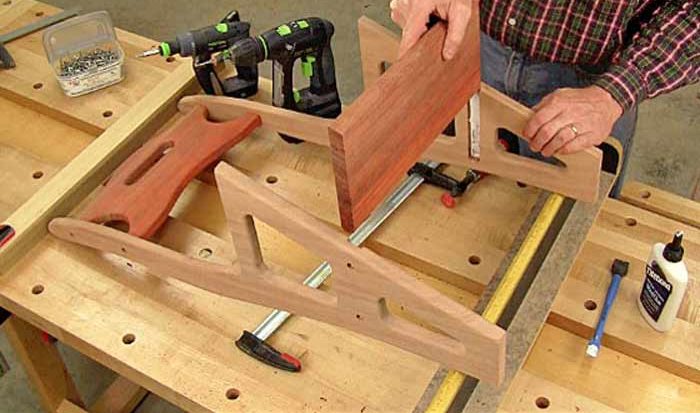

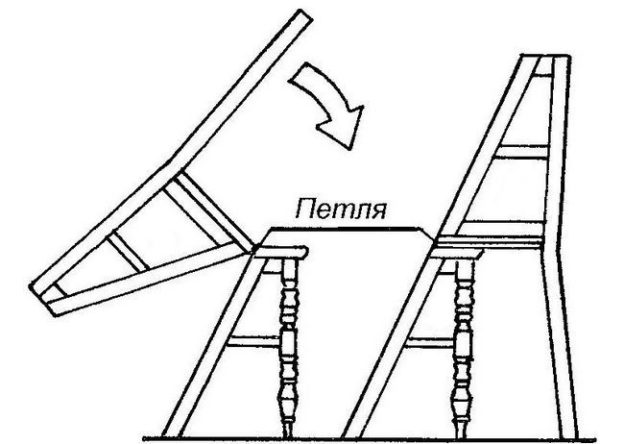

  8. Две готовые части конструкции соединяют рояльной петлей.

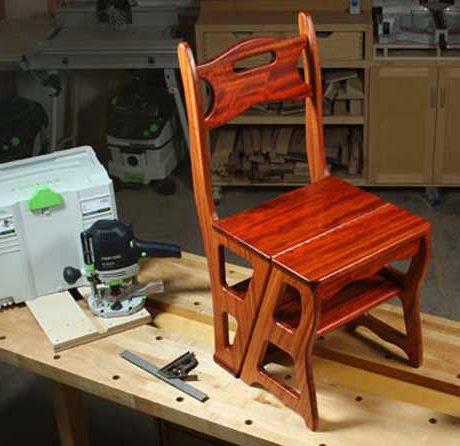

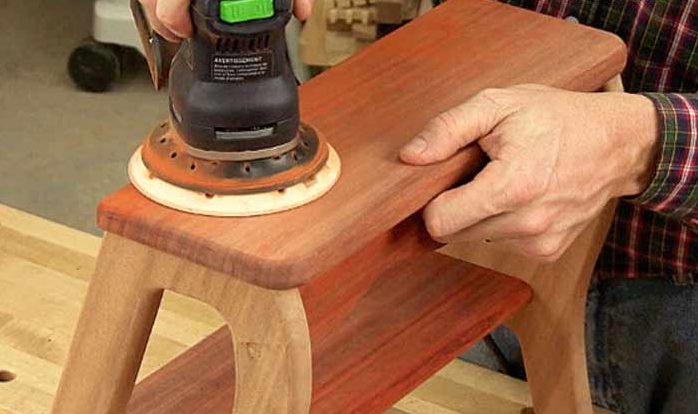

Все саморезы замазывают шпаклевкой по дереву, поверхность изделия шлифуют. На финальном этапе готовая табуретка окрашивается в выбранный цвет либо покрывается лаком.

Профессиональные сборщики мебели не рекомендуют использовать для фиксации элементов только клей без шурупов — конструкция будет неустойчивой и хрупкой.

Выполнить разметку и фаску в нижней части боковиныВырезать внутренний контур боковиныВырезать наружный контур боковиныПеренести рисунок на деревянные заготовки и повторить процедуру с остальными частями стулаОтшлифовать торцевые части боковинИзготовить спинку таким же способом, что и боковиныПодготовить детали к установкеПриклеить среднюю ступеньку и зафиксировать ее саморезамиСделать разметку для сиденьяПрикрепить ступеньки к стремянкеЗакрепить сиденьеЗашпаклевать все саморезы и отшлифовать всю конструкциюСкрепить между собой две части рояльной петлей соответствующей длиныОкрасить деревянную конструкцию в желаемый цвет или покрыть защитным средствомГотовый стул-трансформер

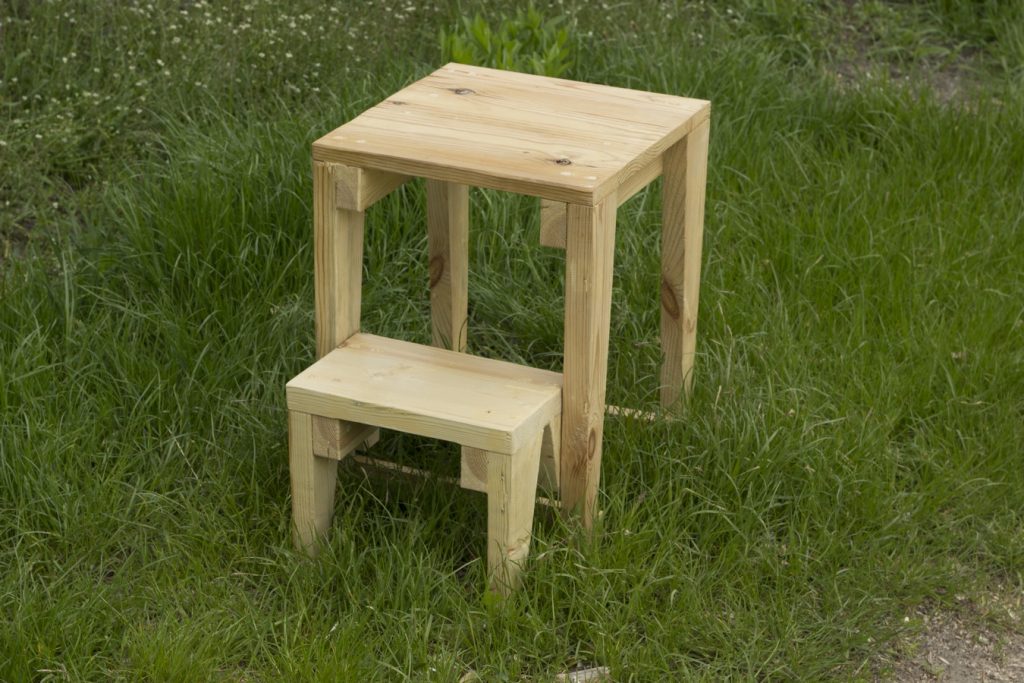

Высокий табурет-стремянка

Для работы потребуются заготовки для ступенек и стула: перекладины, большие и маленькие ножки, царги и другие элементы. Из инструментов необходимо подготовить шуруповерт, шлифовальную машину, дрель. Процесс изготовления проходит пошагово:

  1. Все заготовки аккуратно выпиливают и шлифуют.
  2. Сборка подразумевает параллельное расположение ножек под углом 10º. Торцы фанерной накладки и перекладин при этом не должны расходиться.
  3. Если для фиксации элементов используют шпонки, предварительно для них готовят пазы.
  4. Царги обрезают под углом 80º.
  5. На нижней ступеньке выполняют пару разрезов для точного соединения с ножками.

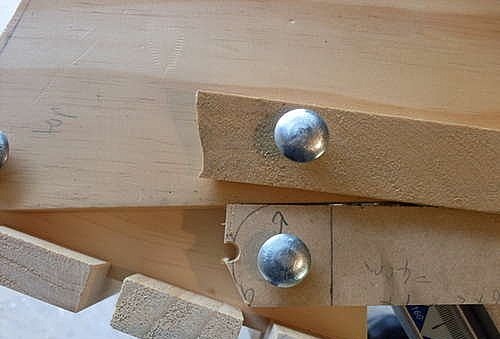

  6. Перекладины прикрепляют к основанию, царги — к верхней ступени. В работе применяют шурупы.

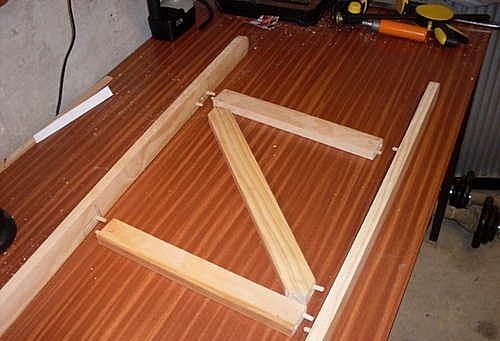

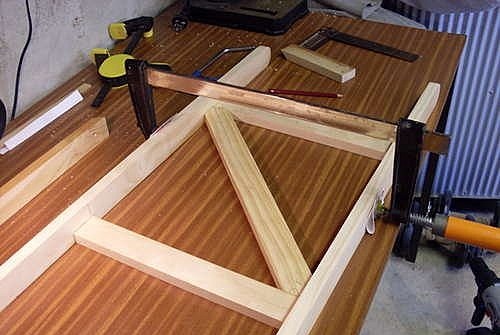

  7. Средние ножки фиксируют шкантами, собирают переднюю царгу, ступеньки.

После сборки высокий табурет-трансформер устанавливают в подходящем месте, прикручивают направляющую. Конструкцию тщательно осматривают на наличие дефектов. Если недостатки не обнаружены, изделие демонтируют, затем собирают повторно с применением клея.

Схема табуретаИзготовить все элементы для соединения конструкцииСобрать сиденьеПодготовить к сборке опорную частьСоединить элементы с помощью шкантовЗамерить расположение ступеней и сделать углубления фрезеромЗакрепить рейки для соединения опорной стойки и лестницы одним концом, а вторые концы закрепить посередине опорных стоекГотовый табурет-стремянка

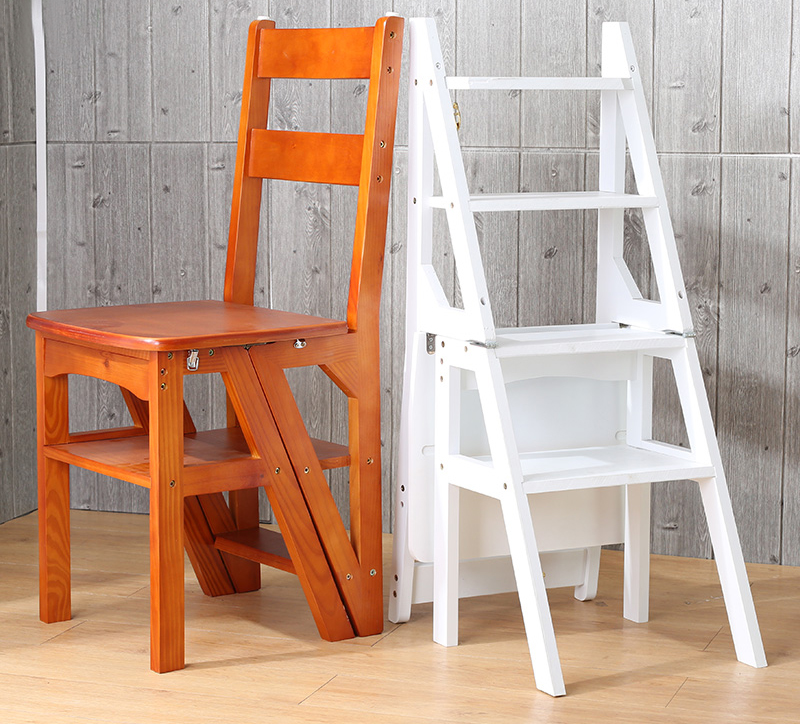

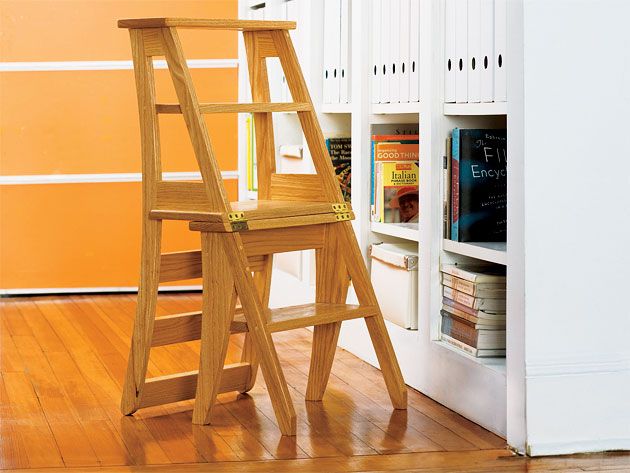

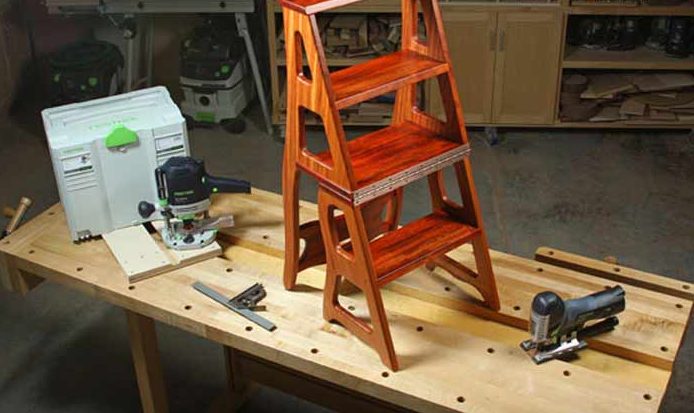

Стул-лесенка

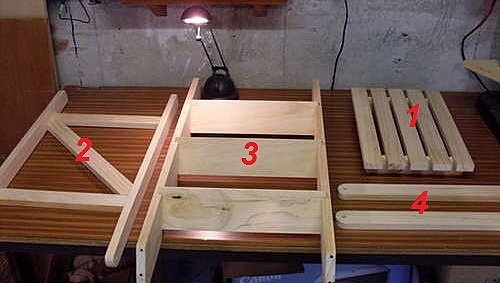

Для изготовления подобных моделей необходимо подготовить основные элементы из дерева или древесно-стружечных плит. Потребуются боковые и задняя стенки, сиденье, пара оснований и опор, 4 поперечные планки. Из инструментов и расходников нужны шуруповерт, шлифовальная машина, дрель, а также саморезы, рояльная петля. Работу выполняют по инструкции:

  1. В первую очередь подбирают либо составляют для изготовления стула своими руками чертежи, по ним выпиливают все элементы.
  2. Детали шлифуют, острые углы и кромки сглаживают.
  3. Для сборки соединяют боковины изделия.
  4. Монтаж основания и ступеней выполняют за счет рояльной петли.

При изготовлении мебели своими руками из дерева необходимо позаботиться о тщательном разглаживании заостренных граней, углов. Процедура поможет продлить срок эксплуатации конструкций. Острые концы способны ломаться при воздействии высоких нагрузок.

Вырезать детали, зашлифовать острые углы и кромкиПроклеить все элементы ступенькиЗакрепить элементы друг с другом, а затем зафиксировать получившуюся конструкцию к табуретуГотовое изделие

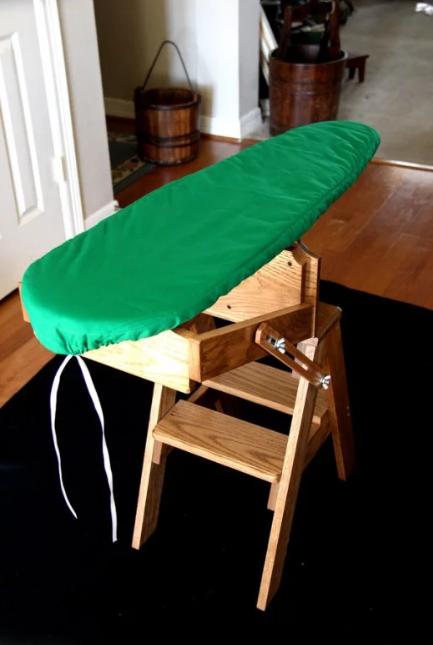

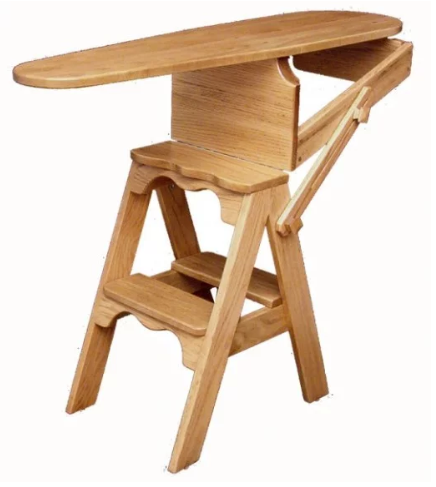

Табурет-гладильная доска

В последние годы при производстве деревянного стула-стремянки-трансформера своими руками используются разнообразные дополнения. Повысить функциональность мебели поможет гладильная доска, встроенная в спинку. Для работы потребуются заготовки, выпиленные из соснового бруса, а также фанера. Из инструментов необходимы циркулярная пила, дрель, сверла, лобзик, рубанок, шлифовальная машина. Стул-стремянка-трансформер своими руками собирается поэтапно:

  1. Подбирают готовый или создают индивидуальный чертеж с замерами.
  2. Необходимые элементы выпиливают из подходящих материалов.
  3. Детали собирают вместе при помощи соединительных реек. Гладильную доску крепят к спинке.

После выполнения сборки стул-лестница своими руками тщательно шлифуется для получения идеально гладкой поверхности. Затем изделие окрашивают, покрывают лаком либо декорируют любыми доступными способами. Для непосредственно гладильной доски шьют прочный тканевый чехол, под который укладывают толстый слой поролона.

Финишная обработка

Со временем даже самая качественно выполненная мебель теряет эксплуатационные характеристики, привлекательный внешний вид. Для продления срока службы поверхность табурета-ступеньки обрабатывают специальными составами. Это могут быть антисептические пропитки с водоотталкивающими свойствами, лак, олифа, морилка, красящие смеси.

Мебель, которую будут использовать ежедневно, покрывают тройным слоем лака. Поворотные элементы промазывают маслом для быстрого и простого преобразования в стремянку и наоборот.

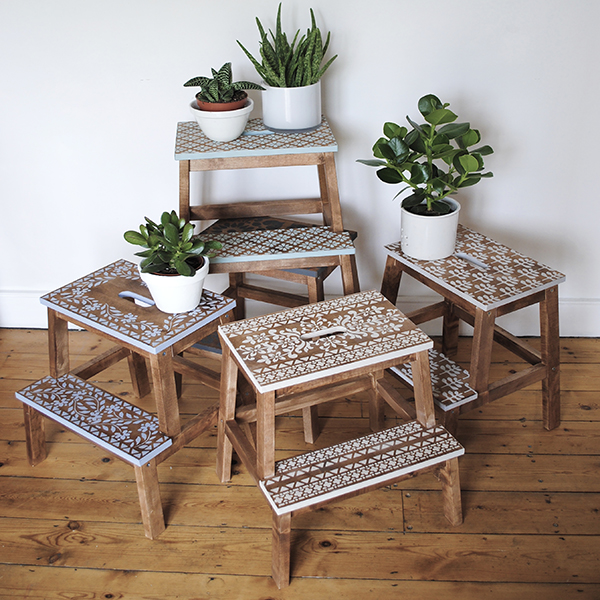

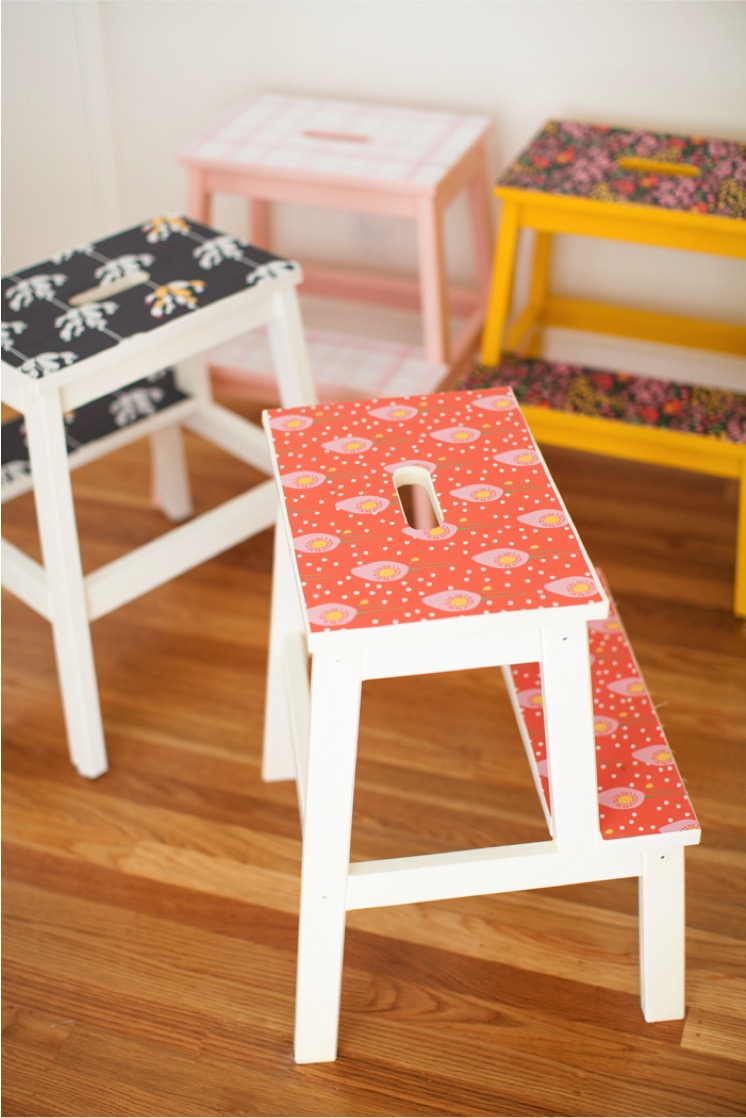

Созданный своими руками стул-стремянка станет уникальным дополнением интерьера, если для повышения эстетических свойств изделия использовать разнообразный декор:

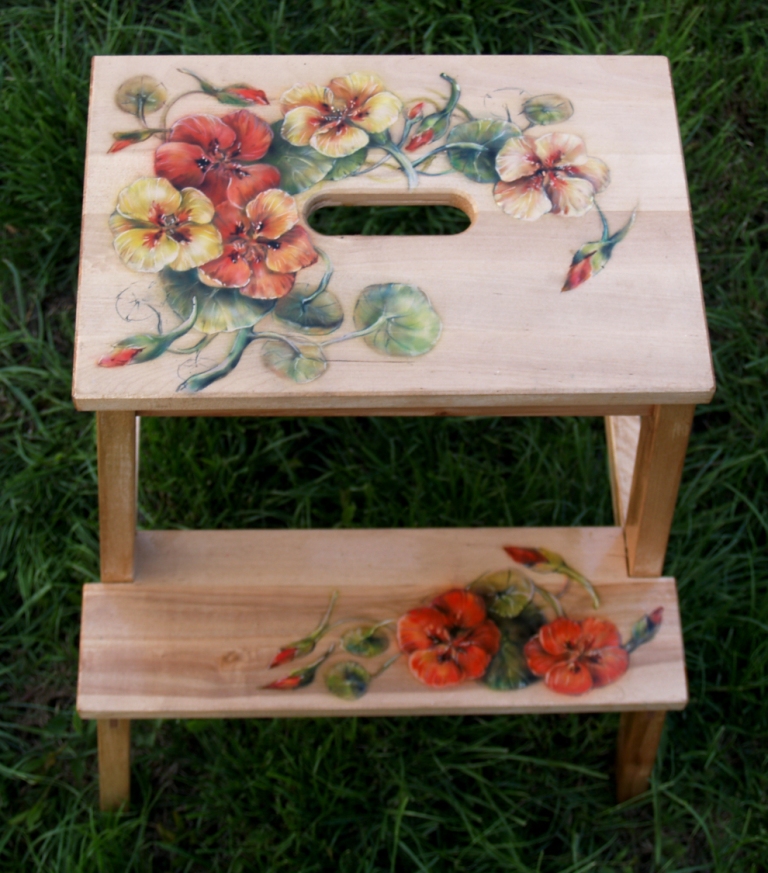

  • художественную роспись;
  • декупаж;
  • аппликации.

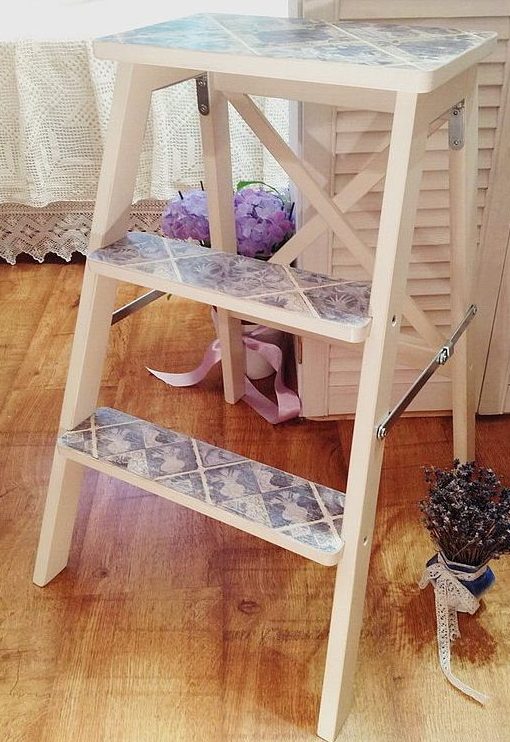

Перед созданием декора необходимо тщательно отполировать поверхность стула. Для этого используют наждачную бумагу либо шлифовальную машинку. Для сохранения естественной древесной структуры мебель покрывают грунтом, затем прозрачным лаком. Техника декупаж позволяет вписать конструкции в любой интерьер.

Популярны изделия с эффектом состаривания. Для его создания мебель равномерно покрывают краской металлического цвета. Ступеньки обрабатывают белым составом, украшают рисунками. После этого используют рисовую бумагу с выбранным узором. Ее прикладывают к конструкции и промазывают клеем. После высыхания затирают наждачной бумагой.

Оригинальный стул-трансформер всегда будет пользоваться спросом благодаря своей практичности и функциональности. Компактная мебель органично дополнит обеденный стол, облегчит выполнение строительных работ, возьмет на себя функцию стильного дизайнерского элемента. Модели, изготовленные своими руками, прослужат дольше при соблюдении техники производства и правильном уходе при эксплуатации.

Художественная росписьДекупажАппликация

Видео

Фото

Табурет стремянка трансформер своими руками + 180 фото: Чертежи. Размеры

Табурет стремянка трансформер + гладильная доска Табурет стремянка трансформер + гладильная доска

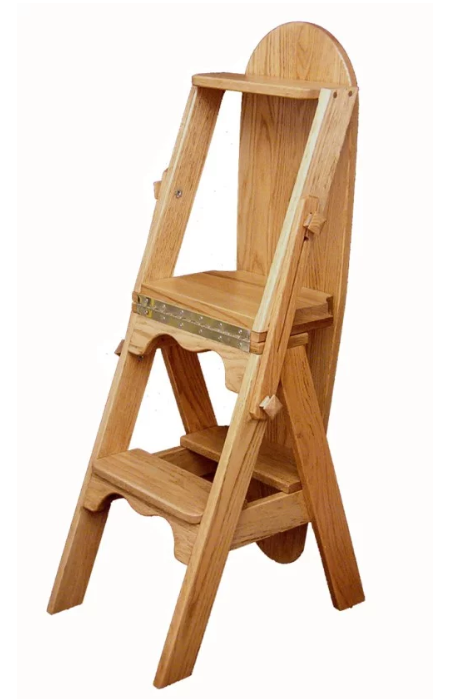

Стул стремянка или лесенка может быть изготовлен своими руками по инструкциям указанным ниже в статье. В этой статье мы рассмотрим различные конструкции таких домашних и полезных трансформеров. Ознакомимся с чертежами, макетами, схемами и подробнейшими инструкциями по изготовлению в домашних условиях из дерева.

Такие стремянки изначально предназначались для библиотек, но в последствии, из-за своей необычайной полезности, стали изготавливаться для обычных домашних дел: для кухни, гаража, прихожей, детской комнаты, для дачи и даже для офиса.




Интересно, что ещё придет в голову мастеров



ЭТО ФАНТАСТИЧЕСКИ ПОЛЕЗНАЯ ВЕЩЬ!!!





Меню статьи:

Стул + стремянка + гладильная доска

Необычное дополнение к стулу трансформеру, который может быть и табуретом и лестницей, придумали в недавнее время. Спинку табурета трансформера заменили на гладильную доску и этот вид мебели приобрел ещё одно замечательное качетсво.

Интересно, чем ещё придет в голову мастеров дополнить этот стул???

Источник фото: www.hubpages.com/living/Folding-Ironing-Board-Chair





ЭТО ФАНТАСТИЧЕСКИ ПОЛЕЗНАЯ МЕБЕЛЬ

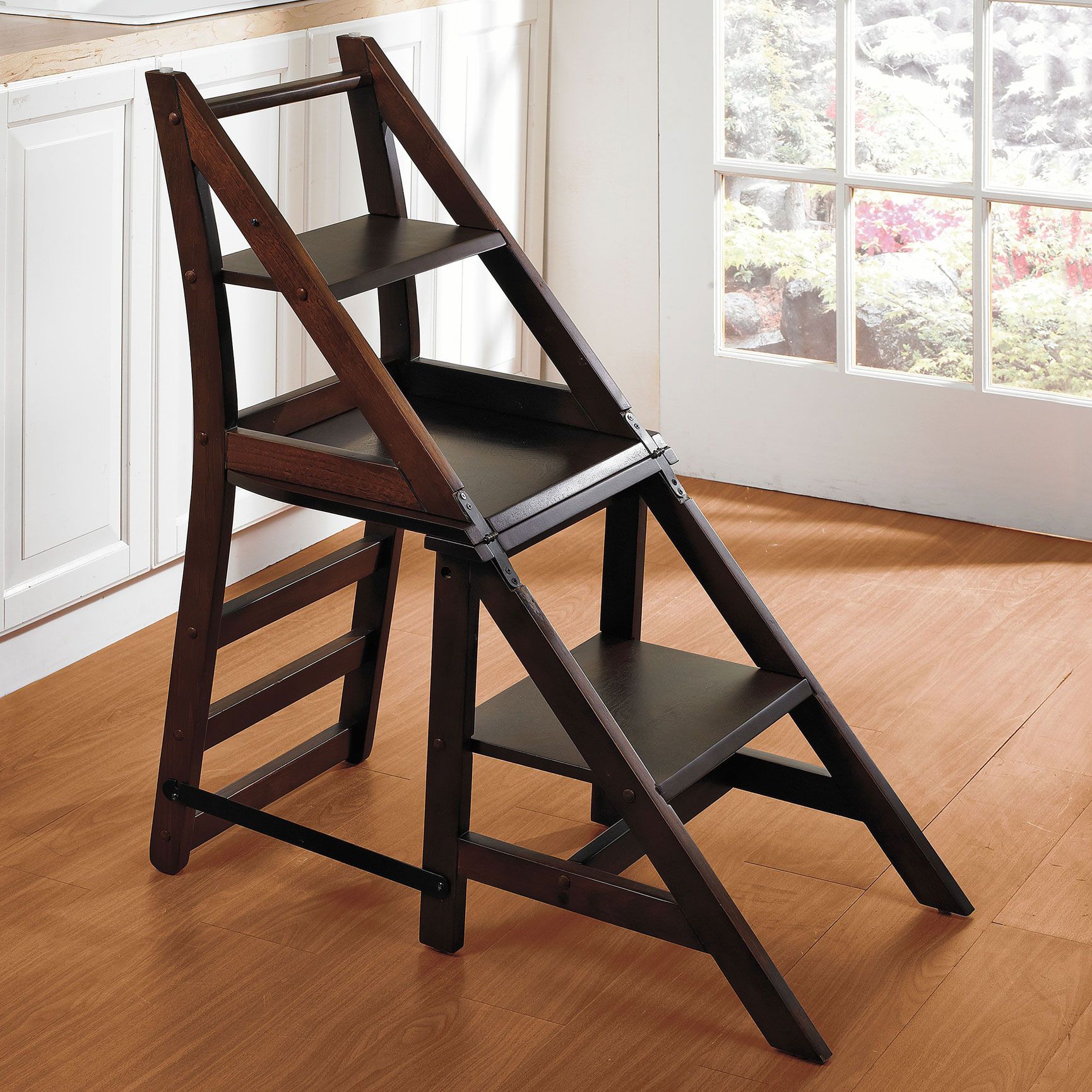

стул стремянка трансформер лестницаРассмотрим изготовление своими руками очень практичного в хозяйстве стула трансформер который легким движением руки раскладывается в стремянку, лестницу или полку и обратно. Ниже в галерее представлены чертежи и фото мастер класса по изготовлению такого стула своими руками.


Этот стул, первоначально разработанный Бенджаминов Франклином, был создан для библиотек. Но в последствии из-за невероятной полезности этот стул трансформер стал очень популярен в обычных американский семьях.

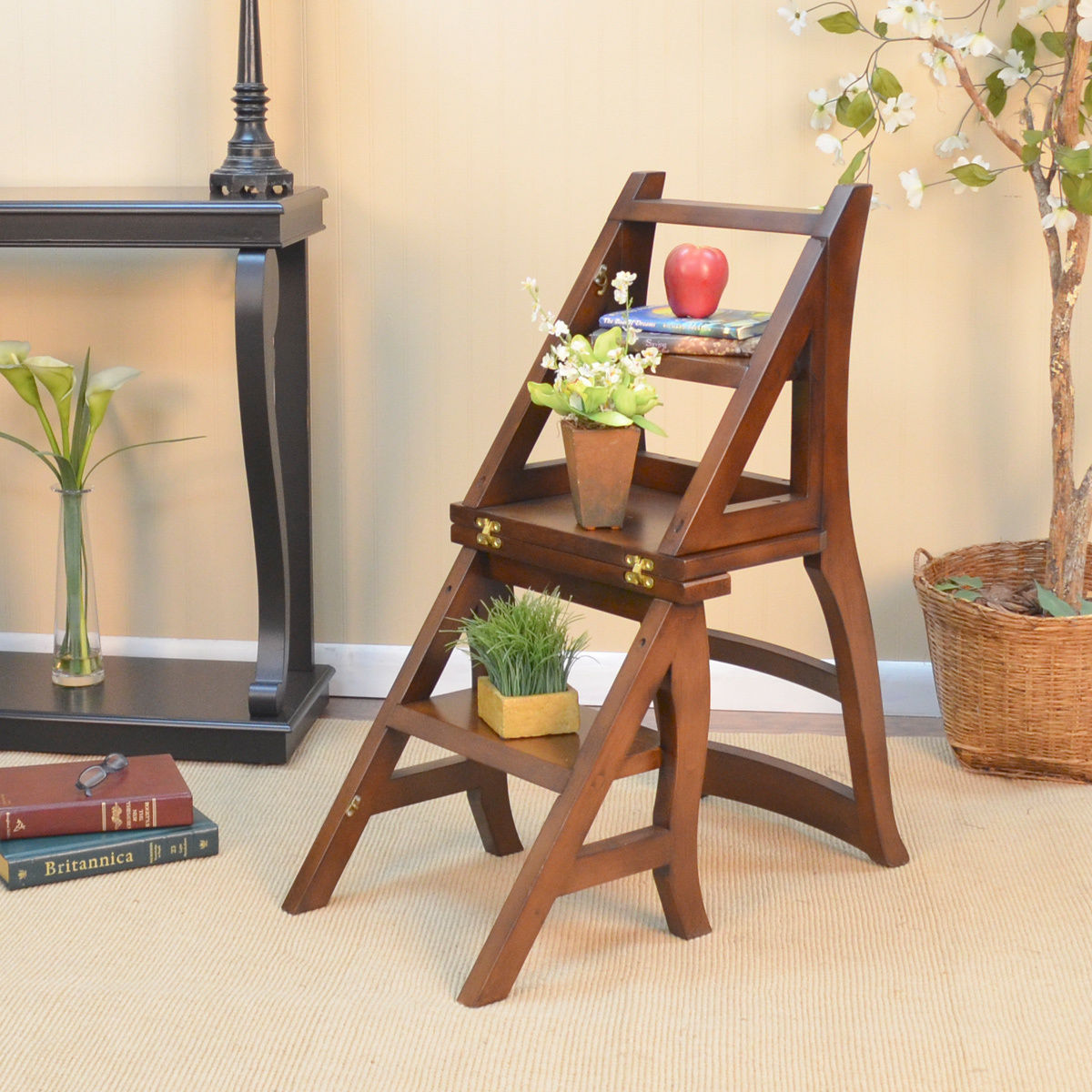

Одна такая вещь заменяет собой целых три, стул, полку и лестницу. Очень практично в маленьких квартирах или комнатах общежития.



Чертежи и мастер класс

Источник фото: www.instructables.com/id/Ladder-Chair-Library-Chair Автор: shazni



Конструкция табурета-стремянки  трансформер + Чертеж



Табурет-лестница, своими руками



Стул + стремянка + гладильная доска.

ТРИ в одном!!!

stul stremjanka doska 02

Стул + стремянка + гладильная доска

Необычное дополнение к стулу трансформеру, который может быть и табуретом и лестницей, придумали в недавнее время. Спинку табурета трансформера заменили на гладильную доску и этот вид мебели приобрел ещё одно замечательное качетсво.

Интересно, чем ещё придет в голову мастеров дополнить этот стул???

Источник фото: www.hubpages.com/living/Folding-Ironing-Board-Chair

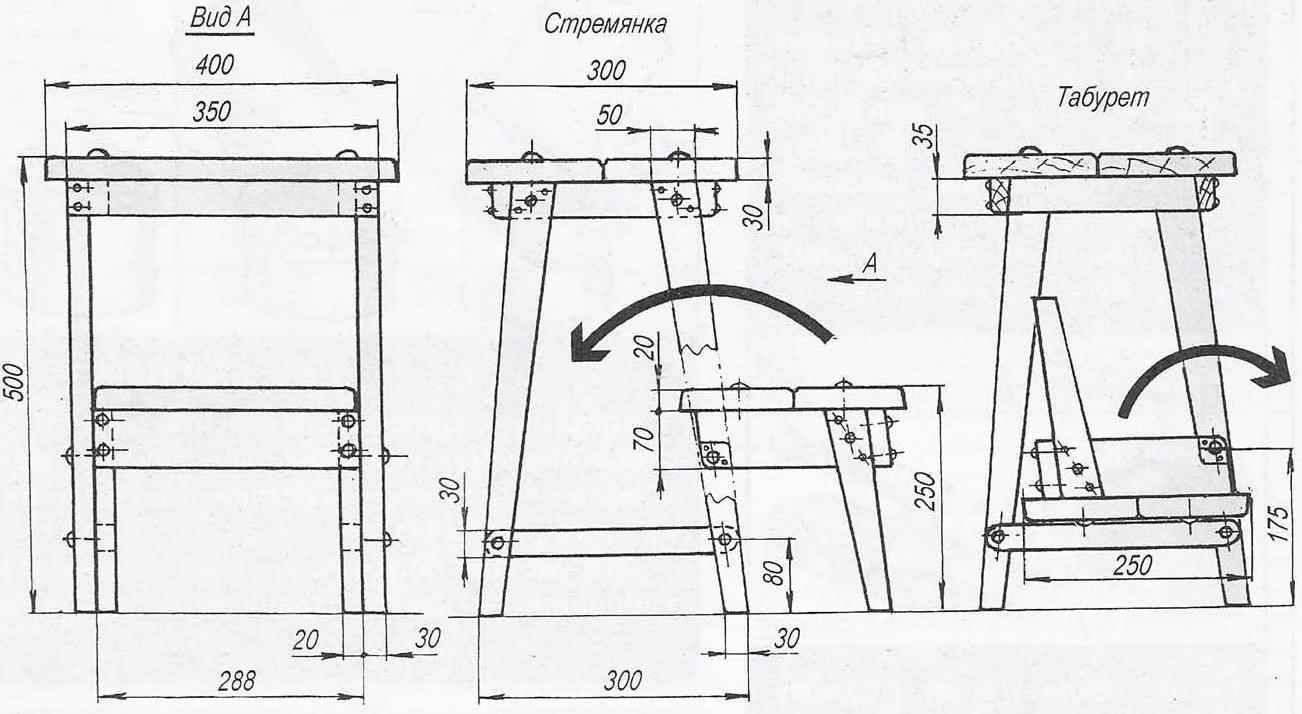

Раскладывающийся табурет-стремянка. Чертеж

По материалам венгерского журнала «Эзермештер»



Идея универсального табурета

Кресло-стремянка своими руками

Чертеж Кресло-стремянка своими руками



В качестве материалов можно использовать остатки ДСП от кухонной столешницы (толщина 2,5см), небольшие куски дерева и фанеры.



Кресло-стремянка получается очень устойчивым как в режиме собстенно кресла, так и в режиме стремянки. Высота достаточна для применения при высоте потолка до 2,6 метра.





Табурет и кресло-стремянка своими руками

Простой способ сделать табурет-стремянку своими руками по чертежу с размерами так, чтобы сразу получилось

Фото 1Стремянка является уникальной вещью, которая должна иметься в каждом доме. Совсем не обязательно с помощью лестницы только делать ремонтные или строительные работы.

Иногда она нужна, чтобы помыть люстру на потолке, протереть пыль на верхних шкафчиках или просто достать вещи с антресоли.

Вовсе не обязательно приобретать стремянку отдельно в магазине. Для владельцев малогабаритных квартир проблемой будет даже найти ей место хранения.

Прекрасным выходом из данной ситуации будет изготовление функционального табурета-стремянки своими руками. Тем более что, имея под рукой подробный план схемы изготовления этого уникального мебельного предмета, проблем в рабочем процессе возникнуть не должно.

Конструкция

Фото 2Прежде чем приступить к рабочему процессу, следует четко понимать, что из себя представляет стул-стремянка? Из самого названия, очевидно, что данный мебельный предмет совмещает в себе две вещи – стул и лестницу.

Табурет-стремянка состоит из ступенек, ножек и сидения. В зависимости от типа сборки его конструкции, ступеньки могут откидываться вместе с сидением или раскладываться отдельно от него.

Фото 2

Внимание: табурет-стремянка, независимо от типа его конструкции, будет иметь внушительные размеры и вес.

Что касается вариантов сборки, то самыми востребованными и распространенными среди домашних мастеров являются модели:

  • Фото 3Табурет-стремянка со спиральным модулем. Он изготавливается в максимально оперативные сроки и не представляет особой сложности благодаря легкой конструкции.

    Внешне изделие выглядит как обычный табурет, оснащенный 2-3 ступенями.

  • Высокий табурет-стремянка.

    Такой мебельный предмет изготавливается в виде пары ступеней, которые затрагивают и место для сидения, выдвигающегося с помощью направляющих или выдвижных ящиков.

  • Стул–трансформер. В такой модели раскладывается именно та часть изделия, на которой принято сидеть в сложенном виде.

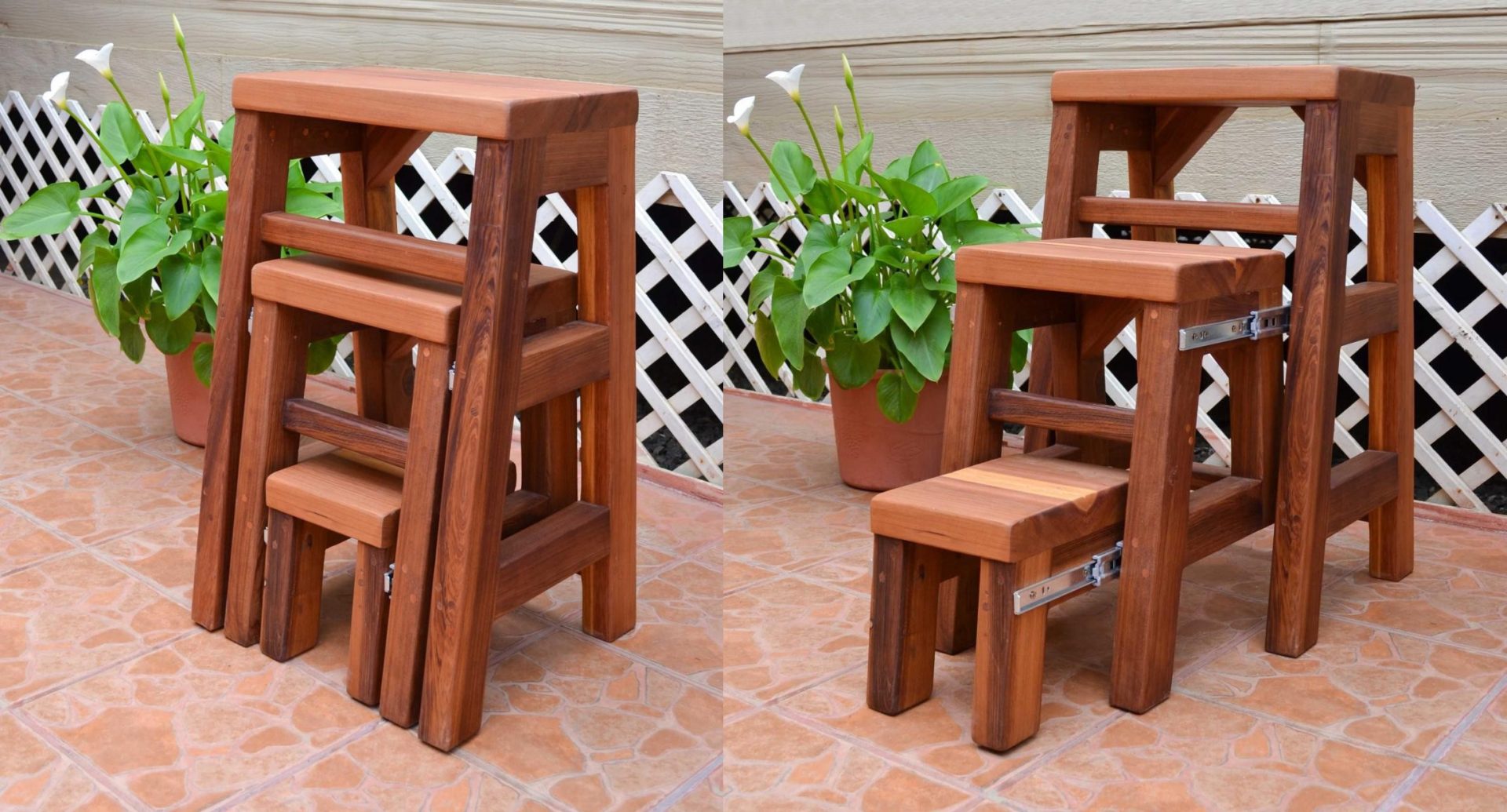

  • Лестница–трансформер. В таком изделии ступеньки выдвигаются по направляющим, не затрагивая сидячего места.

По разновидностям, табуреты-лестницы могут быть:

  • Стационарными. Это самый простой и экономный вариант. Сделать такой мебельный предмет можно как их дерева, так и из металла. Но к его недостаткам будет относиться небольшая высота.
  • Раскладными. Данный вариант отличается компактностью и удобством в использовании. На его изготовление уйдет немного больше сил и времени. Но в результате, у вас получится эстетичный стул, который при необходимости будет раскладываться в лестницу.

Материал

Что касается материалов изготовления, то табурет-стремянку можно сделать из:

  • Фото 4Металла. Такой вариант изготовления мебельного предмета больше подойдет для сварщиков. Так как в процессе изготовления табурета придется работать со сварочным аппаратом.

    В результате, у вас получится практичный и функциональный табурет, способный выдерживать абсолютно любые нагрузки.

  • Натурального дерева. Это идеальный вариант, так как дерево является экологически чистым и безопасным, долговечным, приятным на ощупь и красивым внешне. Оно легко поддается обработке (при правильном подходе к выбору породы древесины).
  • Древесно-стружечных материалов. Это могут быть листы ДСП, ЛДСП. МДФ. Из них легко и просто изготавливаются ступеньки, сидение. А вот для ножек лучше подобрать брус. К преимуществам древесно-стружечных материалов стоит отнести: простоту и оперативность сборки, доступную стоимость, неплохие технические характеристики. ЛДСП поступает в продажу в широком цветовом ассортименте. Оно может отличаться не только по текстуре древесины, но и по фактуре.
  • Фанеры. Этот материал также довольно прочный и надежный. Для изготовления стула лучше выбирать материал, толщиной не менее 8 мм. К преимуществам фанеры относится ее натуральность и экологичность, длительный срок эксплуатации, простота в обработке. Материал легко режется и пилится подручными инструментами и очень неприхотлив в эксплуатации.
Фото 4

Совет: если не можете определиться с материалом — остановите выбор на дереве.

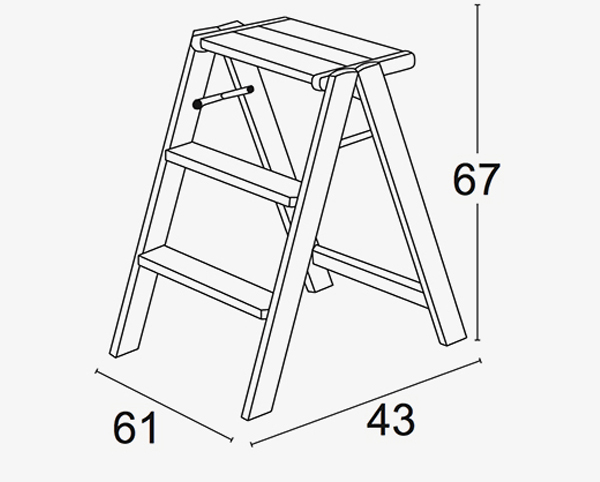

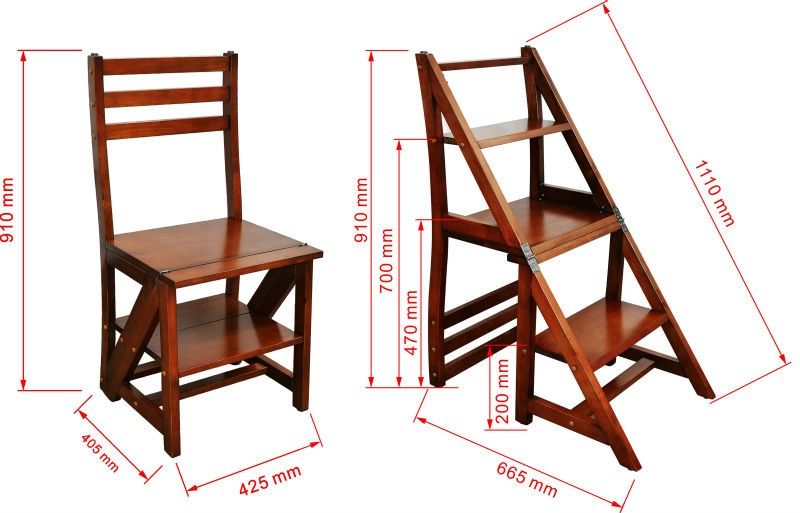

Чертеж со стандартными размерами

Начинается изготовление любого мебельного предмета с составления его схемы. На ней указываются все детали в точных размерах и желательно, нарисовать их в разных проекций (вид сбоку, спереди и сверху).

Сделать чертеж будущего табурета-стремянки можно своими руками, имея небольшой навык в создании чертежей. Если такими талантами вы не обладает, лучше поискать готовый вариант в интернете. Тем более что опытные мастера часто выкладывают свои творения с пошаговыми фотографиями и подробным объяснением, как сделать табурет-стремянку своими руками.

Фото 5

Итак, определившись, будете вы рисовать чертеж сами или найдете уже готовый вариант, следует учесть, что стандартные стулья-стремянки имеют следующие размеры:

  • высота – 450 – 700 мм;
  • габариты сидения – 300 на 400 мм;
  • расстояние от края сидения и до начала ступеней – 400мм;

Инструменты

Фото 6Мы будем изготавливать табурет-стремянку из натурального дерева, следовательно, нам понадобятся следующие инструменты:

  • ножовка по дереву;
  • шлифмашинка;
  • электрический лобзик;
  • дрель со сверлами или шуруповерт;
  • струбцины;
  • рубанок.

Из материалов понадобятся:

  • выбранный пиломатериал;
  • клей;
  • наждачная бумага;
  • саморезы;
  • направляющие;
  • петли для трансформации ступенек;
  • лакокрасочные материалы.
Фото 4

Совет: если какого-то из инструментов нет в наличии — его можно взять в аренду.

Как сделать из дерева самому?

Итак, мы будем изготавливать высокий табурет-лестницу из натурального дерева (сосны), следовательно, в рабочем процессе нам понадобятся следующие детали:

  • Фото 74 ножки габаритами 1,9 на 10 на 72,5 см;
  • 2 нижних перекладины размерами 1,9 на 10 на 42 см;
  • 2 верхних перекладины, габаритами 1,9 на 3,8 на 18 см;
  • 2 верхние царги 1,9 на 12,5 на 34,5 см;
  • одна нижняя царга 1,9 на 10,5 на 34,5 см;
  • две накладки из фанеры для установки по бокам изделия 30,5 на 17 на 25 см;
  • верхняя ступенька размерами 1,9 на 27 на 44,5 см.

Для изготовления последующих выдвигающихся ступенек потребуется подготовить:

  • 4 ножки средних размеров 1,9 на 10 на 47 см;
  • 2 перекладины 1,9 на 10 на 40 см;
  • 2 маленькие ножки 1, 9 на 10 на 21,5 см;
  • заднюю царгу 1,9 на 10,5 на 30 см;
  • 2 ступеньки, размерами 1,9 на 18 на 29,8 см.

Теперь, когда мы подготовили все необходимые отдельные элементы, можно приступать к сборке мебельного предмета в следующей последовательности:

  1. Фото 8Заранее выпиленные детали тщательно шлифуем, чтобы на них не было сколов, трещин и других дефектов.
  2. Для надежной устойчивости ножек, располагаем их под углом 10 градусов.
  3. Для средних ножек, в качестве крепежных элементов, выбираются шпонки, в которых проделываются пазы;
  4. Торцы царг срезаются под углом 80 градусов.
  5. Выпиливая нижние ступени, делаем два выреза 3,8 на 3.8 см.

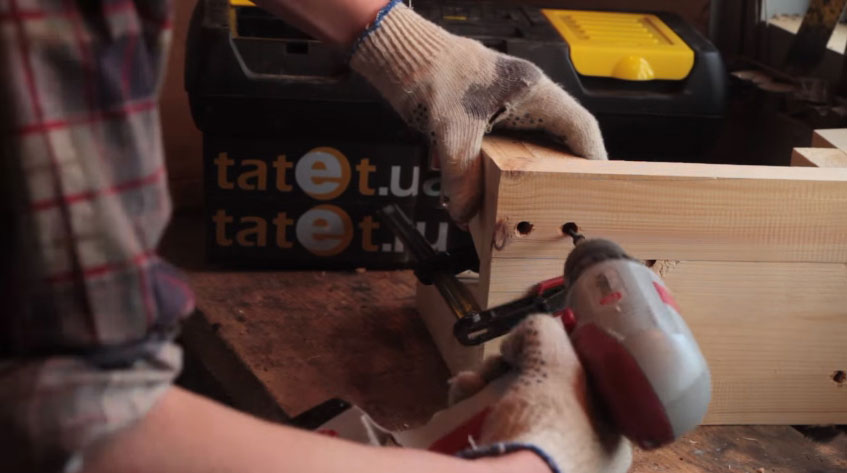

  6. Большие и нижние ножки соединяем шурупами. Также соединяются царга с верхней ступенью.

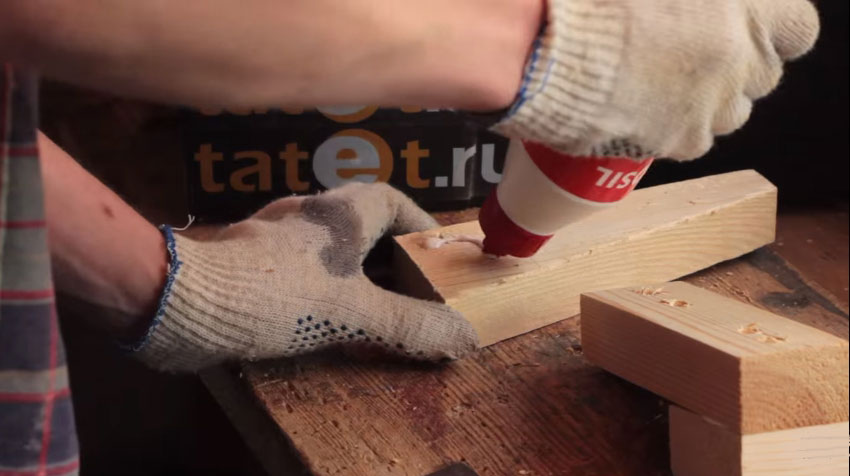

  7. Ножки средней длины собираем шкантами и прикрепляем перекладины. Далее все эти детали крепим к передней и задней царге.
  8. Для соединения маленьких ножек с перекладинами используем шурупы. К ним присоединяем переднюю царгу и ступени.
  9. Ставим собранный табурет и ступени таким образом, как они будут использоваться в готовом виде и прикручиваем направляющие.
Фото 2

Важно: если собранная модель стула не имеет перекосов и других недочетов, ее рекомендуется разобрать и собрать в той же последовательности, только уже с использованием клея.

Финишная отделка «лестницы»

После изготовления и сборки табурета-лестницы, ему необходимо дать время хорошо просохнуть от клеевого состава и можно переходить к финишной декоративной отделке. Как правило, она заключается в следующем:

  1. Древесина обрабатывается антисептиками для защиты от влаги и гниения.
  2. Далее проводятся финишные шлифовочные работы.
  3. Поверхности грунтуются и после полного высыхания покрываются лаком или краской в несколько слоев.
Фото 4

Фото

Идеи для декорирования получившегося результата можно посмотреть на следующих фото:

Фото 9

Фото 10

Фото 11

Полезное видео

Подробный процесс изготовления, сборки и декорирования можно посмотреть на следующем видео:

Заключение

Это мы рассмотрели самый простой вариант изготовления табурета-стремянки своими руками. Если у вас имеется большое желание сделать мебель свои руками, начните с этой простой конструкции. В результате стараний у вас получится оригинальный, функциональный и привлекательный стул, который гармонично впишется в интерьер любого помещения, и будет радовать вас долговечностью, надежностью и удобством в эксплуатации.

Вконтакте

Facebook

Twitter

Одноклассники

смотрим чертежи с размерами, подготавливаем дерево, чтобы собрать складную лесенку-трансформер для дома и сада

Фото 1В домашнем хозяйстве функциональные вещи всегда пользуются спросом. Именно поэтому, большинство людей привлекает оригинальная модель стула-стремянки.

Этот мебельный предмет можно использовать и в качестве места для сидения, и как лестницу, чтобы достать с антресолей или верхних шкафчиков вещи.

Стул стремянка состоит из сидения, ножек и ступенек. Он бывает разных типов конструкций: с откидывающимся во время использования сидением в качестве ступеней или же, сидение сразу используется как ступеньки.

Особенности лесенки-трансформера

К особенностям стула стремянки можно отнести:

  • Доступную стоимость. Данный мебельный предмет довольно легко и просто собирается в домашних условиях при минимальных затратах.
  • Оригинальный внешний вид. Не у каждого в доме встретишь стул-стремянку.
  • Функциональность. Наличие такой мебели в прихожей, гостиной или на кухне поможет легко и просто добраться до самых труднодоступных мест в помещении.

По типам конструкций такие мебельные предметы делятся на:

  • Фото 2Стул-трансформер. В сложенном виде он практически ничем не отличается от обычного стула со спинкой. Он гармонично впишется в любой интерьер, и станет его основным украшением.

    Превращается в лестницу при откидывании сидения, которое становится ступенькой. Как правило, такие модели оснащаются всего лишь тремя ступеньками.

  • Табурет-стремянку. Это самый простой вариант в самостоятельном исполнении. На вид табурет является довольно высоким и имеет 2 или три широких ступени. Трансформируется стул в лестницу при помощи выдвижного модуля, задвинутого под сидением. Ступеньки выдвигаются по направляющим для выдвижных ящиков.
  • Лестницу-трансформер. Внешне изделие выглядит как высокий табурет. Ступеньки у него вытягиваются вверх по специально установленным направляющим.
Фото 2

Справка: стул стремянка, как правило, имеет большие габариты и значительный вес. Данный мебельный предмет подходит только для просторных помещений.

Породы дерева

Что касается выбора породы древесины, то здесь все зависит от ваших финансовых возможностей, общего интерьера комнаты и личных пожеланий.

Фото 2

Внимание: при выборе древесины обязательно обратите внимание на ее внешний вид. На пиломатериалах не должно быть синих пятен, следов от жучков, трещин и других видимых дефектов.

Также, выбирая натуральное дерево, стоит учитывать, что все его породы делятся на:

  • прочные: акация, тис, фисташковое дерево;
  • мягкие: сосна, можжевельник, липа, ольха, осина;
  • твердые: дуб, бук, орех.
Фото 2

Справка: с твердыми сортами могут возникнуть проблемы при распиле в домашних условиях.

Существует огромное количество пород древесины, которые часто используются при изготовлении мебели. Самыми популярными и распространенными из них являются:

  • Фото 3Сосна. Это самый бюджетный вариант. Пиломатериал легко режется, имеет приятную светлую текстуру и ненавязчиво пахнет хвоей.
  • Береза. У нее уникальная и неповторимая текстура. Конечно же, этот пиломатериал не такой прочный и долговечный как дуб, но зато и стоимость его в несколько раз меньше.

    Береза легко поддается обработке различными ручными или электрическими инструментами, она выделяет приятный аромат и радует красивым и светлым оттенком.

  • Орех. Особенно ценится черный орех. Он обладает невероятной текстурой и фактурой и самыми высокими техническими качествами.

    Этот пиломатериал относится к элитным и, чаще всего, мебель из него изготавливается в классические мотивы. К преимуществам ореха относится то, что на его поверхности не остаются царапины, сколы и трещинки.

  • Бук. Он также относится к прочным породам. Мебель из него прослужит своим владельцам не один десяток лет. Единственным недостатком бука является впитывание лишний влаги. Поэтому при работе с данным пиломатериалом его рекомендуется обрабатывать антисептиками.
  • Дуб. Это одно из самых прочных деревьев, обладающих высокими техническими характеристиками. Мебель из дуба смотрится в интерьерах аристократично и элегантно. Этот материал не деформируется со временем, не трескается, и не рассыхается. Также он стойкий к повышенной влаге и имеет невероятно красивую текстуру.

Помимо вышеперечисленных пород деревьев сделать стул-стремянку можно из: ясеня, липы, рябины, груши, вишни.

Чертеж с размерами

При изготовлении любого мебельного предмета в домашних условиях необходимо сделать предварительный чертеж. Он создается разными способами:

  • рисуется от руки;
  • подбирается в интернете;
  • проектируется со специальными программами на компьютере.

Чертеж должен изображать мебельный предмет в трех разных проекциях: спереди, сбоку и сверху. На нем детально изображаются все отдельные элементы конструкции с точными размерами и способы их крепления между собой.

Фото 4

Стандартными размерами стула-стремянки являются:

  • высота в сложенном виде — 420мм, в разложенном- 842 мм;
  • расстояние от пола и до сидушки — 400 мм;
  • глубина сидения — 400 мм;
  • ширина изделия — 420 мм.

Наш стул-стремянка будет состоять из следующих отдельных элементов:

  • Сидения. Для его изготовления подготавливаем две широких доски и два бруса.
  • Опорной стойки. Для нее подбираем два направляющих бруса одинаковой длины. Для поперечного соединения также используем 2 бруса и один отрезок бруса для диагонального соединения.
  • Лесенки. Для ее изготовления необходимы две направляющие и доски.
  • Соединительных реек.

Инструменты

Фото 5Для изготовления стула-стремянки нам потребуются следующие инструменты:

  • шлифмашинка;
  • дрель;
  • шуруповерт или набор отверток;
  • лобзик;
  • ножовка по дереву.

Из материалов нам пригодятся:

  • пиломатериалы;
  • наждачная бумага;
  • кисти;
  • лакокрасочные материалы;
  • саморезы;
  • морилка;
  • грунтовка по дереву.

Как сделать складной деревянный вариант?

Для тех, кто не умеет делать мебельные предметы, стоит начать с самого простого варианта — табурета-стремянки. Но в данной статье мы рассмотрим оптимальный вариант стула-трансформера. Так как помимо своей функциональности, он имеет привлекательный и оригинальный внешний вид.

Чтобы самостоятельно сделать стул-стремянку нам потребуется разделить рабочий процесс на определенные этапы:

  1. Фото 6Создание продуманного и грамотного чертежа с указанием всех размеров и количества деталей.
  2. Обработка и подготовка древесины к работе.
  3. Изготовление отдельных деталей стула (сидение, ступени, ножки).
  4. Сборка изделия в единую конструкцию.
  5. Финишная обработка: отшлифовать стул, покрыть его морилкой и лакокрасочными материалами.

Как уже видно из всего вышеперечисленного, процесс самостоятельного изготовления стула-стремянки стоит из 5 отдельных этапов. Теперь мы рассмотрим более подробно каждый из них.

Что касается чертежа, то мы рассмотрели варианты выше, как его лучше сделать. Главное понимать, что грамотный чертеж является залогом успешного создания стула.

Теперь подготавливаем необходимые инструменты и пиломатериалы и заготавливаем необходимое количество деталей. Далее приступаем непосредственно к процессу создания стула:

  1. Фото 7Начинается сборка с сидения. Берем две подготовленные широкие доски и соединяем их друг с другом вплотную. При желании, помимо соединения досок саморезами их можно проклеить столярным клеем.

    Для прочности, на обратной стороне сидения рекомендуется закрепить два куска бруса.

  2. Далее соединяем части опорной стойки. Делается это саморезами, согласно созданной схеме: к направляющим крепим два поперечных бруска и один устанавливаем по диагонали.
  3. Теперь переходим к изготовлению лестницы. Ступеньки изготавливаются под углом и крепятся параллельно полу.

После того, как все отдельные элементы у нас готовы, собираем их в единую конструкцию:

  1. К сидению крепятся направляющие опорной стойки и тетива лестницы.
  2. Далее соединяем опорную стойку с лестницей и закрепляем рейки одним концом под сидением, вторым — посередине опорных стоек.

Финишная обработка стула-стремянки проводится в следующей последовательности:

  1. Фото 8Изделие тщательно зачищается шлифовальной машинкой или наждачной бумагой разной степени зернистости.
  2. Все поверхности грунтуются.
  3. По желанию, изделие покрывается морилкой.
  4. Сверху наносится несколько слоев лака. Для этих целей лучше выбирать стойкий лак, например, акриловый. Он отличается устойчивостью к повышенной влаге и другим негативным факторам.
Фото 2

Фото

Идеи для декорирования результата можно посмотреть на следующих фото:

Фото 9

Фото 10

Фото 11

Полезное видео

Подробный процесс изготовления, сборки и декорирования можно посмотреть на следующем видео:

Заключение

В заключение стоит отметить, что собрать даже сложную конструкцию стула-стремянки можно и в домашних условиях. Таким образом, самостоятельно можно выбрать не только тип конструкции, но и оптимальные материалы изготовления, подходящие габариты мебельного предмета и его дизайн. В результате стараний, у вас получится оригинальный, функциональный и красивый стул, который можно будет использовать и в качестве дополнительного места для сидения, и как лестницу в доме.

Вконтакте

Facebook

Twitter

Одноклассники

Табурет стремянка своими руками чертежи

Как сделать своими руками «лестницу табурет»

Лестница-стремянка (как например вот этот самодельный вариант ) хороша тем, что она в сложенном состоянии не требует много места для хранения. Её можно быстро привести в готовность. Однако сам принцип такой лестницы позволяет соорудить предмет, постоянно востребованный в хозяйстве, например,— табурет-стремянку .

Его сделать просто, если придумать, как спрятать под сиденьем выдвижную ступеньку.

Познакомьтесь с одной из возможных конструкций такого полезного предмета.

Прежде всего определимся с табуретом. Он должен быть привлекательным и удобным, а кроме того, соответствовать стилю мебели той комнаты, в которой предполагается его использовать. Это может быть и кухня, и кабинет с высокими книжными шкафами…

Выбрав стиль этого самого распространённого предмета мебели, стоит задуматься над механизмом выдвигаемой ступени. Чтобы облегчить вам решение этой задачи, рассмотрим вариант реализованной конструкции.

Сам табурет (рис. 1), который послужит основанием для ступеньки, изготовлен из пяти деталей: двух боковин (детали А) и трёх поперечных перемычек (детали В). Для них выберем подходящий по цвету материал (если не предполагается окраска изделия). Крышку-сиденье пристроим к основанию позже.

Сложите вместе две прямоугольных доски-заготовки (рис. 2), скрепите их вместе, перенесите на боковую поверхность пакета рисунок будущей боковины, соблюдая рекомендованные размеры, и обработайте в пакете, чтобы получить детали А.

Обработку начните с выборки всех соединительных пазов. Это сделать проще, пока заготовки — прямоугольные. В первую очередь

прорежьте сквозные пазы, которые будут использоваться для соединения боковин с распорками.

Пазы в верхней части боковин легко выпилить при помощи дисковой пилы. Поскольку вырезы находятся на одинаковом расстоянии от краёв заготовки, то во время распила направляющую станка переустанавливать не нужно, а требуется лишь поворачивать пакет скреплённых заготовок.

Для того, чтобы сделать паз в середине каждой боковины, высверлите основную часть паза, а края доработайте при помощи стамески.

Прежде чем отпилить края заготовок, проделайте в боковинах направляющие пазы, по которым будет под табурет сдвигаться первая ступень нашей стремянки. Поперечный паз, вырезанный с внутренней стороны каждой из боковин (см. рис. 2), должен быть на 1,5-2,0 мм шире толщины этой ступени.

Затем боковины можно выпилить по разметке внешнего контура. Кромки боковин обработайте рубанком и отшлифуйте. Углы ножек скруглите. Разметку скругления удобно сделать, используя в качестве шаблона монету. Все рёбра боковин (за исключением верхних кромок, на которые ляжет сиденье табурета) скруглите с помощью фасонной фрезы или просто снимите с них фаски.

По окончании работы над боковинами можно приниматься за изготовление соединяющих их перемычек (деталей В). По форме и размерам эти три детали — одинаковые (см. рис. 1).

Чертеж 1. Основание табурета-стремянки:

А – боковины; В – поперечные перемычки.

Длина шипов на концах перемычек должна быть равна толщине боковин. Можно сделать их немного длиннее, а затем обрезать заподлицо с боковиной после сборки.

В двух верхних перемычках необходимо со стороны дугообразного выреза просверлить и глубоко зазенковать отверстия под шурупы, при помощи которых будет прикреплено сиденье табурета.

Перед тем как соединять боковины перемычками, надо в направляющие пазы на боковинах вклеить шканты 06 мм из твёрдой древесины (см. рис. 1). Эти шканты будут ограничивать движение ступени. Но подробнее об этом позже. При сборке на клее боковин с перемычками будьте внимательны. Те из них, которые имеют отверстия под шурупы, разместите в верхней части основания дугами вниз, а нижнюю (центральную) перемычку установите дугообразным вырезом вверх.

Чертеж 2 и 3: Боковина табурета-стремянки и установка сиденья

Последний, завершающий шаг изготовления основания табурета-стремянки — присоединение сиденья (детали С). Здесь нет ничего сложного. Это всего лишь выпиленная по размерам (чертеж 3) деталь, которую нужно на клее и шурупах скрепить с перемычками.

Чтобы проще было переносить табурет, по центру крышки заранее сделайте прорезь для пальцев. Перед тем как прикрепить сиденье к основанию, фасонной фрезой скруглите все грани, включая и прорезь для руки.

Ступень в сущности является уменьшенной копией основания табурета. Единственная разница — в наличии направляющих пазов в крышке-проступи. Боковины ступени изготавливают так же, как ранее были изготовлены боковины табурета. Разница лишь в размерах, они обозначены на чертеже 4.

Чертеж 4: Конструкция нижнего основания ступени:

D – боковины; Е – поперечные перемычки; F – проступь.

Боковины ступени D совпадают по форме с боковинами основания А. Их кромки также скошены и они имеют такой же дугообразный вырез снизу. Вот почему в этот раз вам не придётся заниматься долгой разметкой — просто положите боковину основания табурета на приготовленную заготовку боковины ступени и обведите контуры.

Последующие операции в точности повторяют всё, что мы делали при изготовлении основания.

Главное, чтобы в конечном итоге между боковинами табурета и боковинами ступени оставался просвет не менее 3 мм (см. рис. 4). Иначе ступень не войдёт под табурет. Соберите боковины ступени с перемычками.

После склейки несущего основания ступени осталось изготовить, пожалуй, самую сложную её часть, требующую высокой точности работ, аккуратности и терпения, — это собственно первую ступень нашей стремянки (рис. 5). Выше мы говорили, что выдвигаемая ступень скользит в пазах боковин табурета, поскольку проступь имеет такую ширину и толщину, что свободно входит в пазы. А вот для остановки ступени в крайних положениях «задвинуто-выдвинуто» служат шканты-упоры в пазах

(рис. 6). Однако если по бокам доски проступи также не сделать пазы, то шканты вообще не пустят доску на место. Пазы легко вырезать дисковой пилой. Но теперь проступь будет свободно перемещаться взад и вперёд. Её даже можно будет вставлять в табурет с любой стороны.

Для остановки нижней ступени в нужных положениях служат передние G и задние Н ограничители. Впереди — это два брусочка, вклеенных в пазы проступи. При задвигании ступени они упрутся в шканты на боковинах табурета и остановят перемещение. Сзади же мы прикрепим дощечку, которая прикроет пазы (рис. 7). Теперь отделить ступень от табурета у нас уже не будет возможности из-за того самого шканта.

Если функционирование механизма выдвижения понятно, то остаётся воплотить его в нашем изделии. Обратите внимание, что если передние брусочки-ограничители при сборке мы сразу ставим на клей, то заднюю дощечку-ограничитель прикрепляем только шурупами, вкручивая их в доску проступи (рис. 8). Это позволит в любой момент, вывернув шурупы, разъединить табурет со ступенью.

Табурет стремянка своими руками – чертежи и 5.6.7. и 8

5. Проступь стремянки с упорами. Рис. 6. Размещение проступи лестницы в пазах табурета. Рис.7. Задняя дощечка. Рис. 8. Соединение проступи с её основанием.

Нам осталось собрать изделие полностью и проверить его функционирование. Для этого переворачиваем табурет и ставим его на крышку. Задвигаем по пазам на место проступь и крепим к ней шурупами доску-ограничитель. Затем вставляем (тоже вверх ножками) основание ступени, скрепляем его на клее и шурупах с проступью.

Если ступень легко, без заеданий, выдвигается и задвигается на место, то работу можно считать завершённой. Вот только нужно отделать наш табурет-стремянку. Хотите — покрасьте его, хотите — покройте прозрачным лаком. Это дело вкуса.

Для окраски нужно отделить ступень от табурета. Вы помните, что доску-ограничитель мы не стали приклеивать, а потому достаточно вывинтить два шурупа и заняться каждой из этих частей по отдельности.

И последнее замечание по внешнему виду нашего творения. Судя по приведённым в статье рисункам сиденье и проступь имеют овальную форму. Но если вы хотите сделать их прямоугольными, то лишь слегка скруглите их рёбра.

Табурет лестница своими руками – все чертежи и фото

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Сделайте сами стремянку-трансформер

Сделав табурет-стремянку, можно и безопасно заниматься ремонтными работами, и пополнить обстановку необычным предметом мебели. Однако как выполнить эту работу своими руками? Перед началом работы необходимо подготовить чертеж и выпилить заготовки. Стул-стремянка своими руками раздвижной представляет собой высокий табурет и 2 дополнительные ступени.

В целом же получается, что стул имеет 3 надежные ступени. Он незаменим, если вам нужно что-то взять с верхних полок кладовки или антресоли. При этом его можно сложить и поставить в укромное место между использованиями.

Как изготавливается компактная раздвижная стремянка?

Для изделия потребуется сосновая доска толщиной 19 мм. Из нее необходимо выпилить следующие детали:

  • 4 высокие ножки 100×725;
  • 2 проножки 38×180;
  • 2 проножки 100×420;
  • 2 царги 125×345;
  • царга 105×345;
  • верхняя ступенька 270×445 мм.

Также надо заготовить 2 накладки из фанеры размером 305×170 мм, из которых, подготовив чертежи, можно будет выполнить декоративный элемент табуретки.

Для 2 выдвижных ступеней требуются детали (также из доски толщиной 19 мм):

  • 4 средние ножки 100×470;
  • 2 малые ножки 100×215;
  • 2 проножки ступенек 100×400;
  • 3 передние царги 90×22;
  • задняя царга 105×300;
  • 2 ступеньки 180×298 мм.

Начать делать заготовки лучше с деталей шириной 100 мм. Выпиливая ножки, торцы сделать под небольшим уклоном (80º), а углы закруглить на небольшой радиус. Необходимо следить, чтобы заготовки получились параллельными. Затем можно приступить к выпиливанию проножек и фанерных накладок. Торцы данных деталей должны расходиться. Нижние края накладок сделать фигурными (в чем поможет чертеж).

Выпиливая царги, также сделать декоративные нижние края, а верхние торцы выполнить под углом 80º. Затем необходимо просверлить отверстия для шурупов, на которых будут крепиться средние ножки. Их надо слегка подогнать для свободного выдвижения из-под табурета. Далее нужно подготовить 3 ступеньки. После выпиливания нужно немного скруглить ребра, а на двух углах нижней ступеньки выполнить вырезы 38×38 мм, чтобы подогнать ее под соседние элементы.

Сборка раздвижной стремянки

Прежде чем окончательно собрать табурет, рекомендуется сделать черновую сборку на шурупах. Такой подход может потребовать больше времени, однако выявит все неувязки и поможет их исправить. Подогнав детали, стул необходимо разобрать и собрать заново, на этот раз с использованием столярного клея. Сборку высокого табурета лучше начать, соединив большие ножки с узкими проножками. Затем нужно присоединить нижнюю и верхнюю царги, а также большую ступеньку-сидение.

Теперь можно, опираясь на чертежи, приступить к сборке на шканты средних ножек. Их нужно собирать попарно, закрепляя снаружи проножки, а затем соединяя обе пары при помощи задней царги и двух передних. На проножки средних ножек остается закрепить малые. Их дополнительно зафиксировать царгой, прикрутить шурупами ступеньки – и сборка выдвижной части стремянки закончена.

Последние штрихи

Теперь осталось зафиксировать движение модуля при помощи направляющей. Она крепится к внешней поверхности проножек модуля, с внутренней стороны больших проножек заранее подготавливается паз. Оставшиеся свободными с внутренней стороны концы направляющей нужно заправить в паз и зафиксировать. Тогда выдвинутый модуль будет более устойчивым.

Чтобы стул-стремянка своими руками выглядел эстетично, на готовое изделие советуется нанести 3 слоя лака.

Так всего за несколько этапов реально выполнить необычный, но функциональный предмет мебели. Ждем комментариев и других предложений по устройству стремянок своими руками.

Табурет стремянка трансформер своими руками + 180 фото: Чертежи. Размеры

Табурет стремянка трансформер + гладильная доска

Стул стремянка или лесенка может быть изготовлен своими руками по инструкциям указанным ниже в статье. В этой статье мы рассмотрим различные конструкции таких домашних и полезных трансформеров. Ознакомимся с чертежами, макетами, схемами и подробнейшими инструкциями по изготовлению в домашних условиях из дерева.

Такие стремянки изначально предназначались для библиотек, но в последствии, из-за своей необычайной полезности, стали изготавливаться для обычных домашних дел. для кухни, гаража, прихожей, детской комнаты, для дачи и даже для офиса.

Интересно, что ещё придет в голову мастеров

ЭТО ФАНТАСТИЧЕСКИ ПОЛЕЗНАЯ ВЕЩЬ.

Необычное дополнение к стулу трансформеру, который может быть и табуретом и лестницей, придумали в недавнее время. Спинку табурета трансформера заменили на гладильную доску и этот вид мебели приобрел ещё одно замечательное качетсво.

Интересно, чем ещё придет в голову мастеров дополнить этот стул.

Источник фото: www.hubpages.com/living/Folding-Ironing-Board-Chair

Стул стремянка трансформер своими руками.

ЭТО ФАНТАСТИЧЕСКИ ПОЛЕЗНАЯ МЕБЕЛЬ

Рассмотрим изготовление своими руками очень практичного в хозяйстве стула трансформер который легким движением руки раскладывается в стремянку, лестницу или полку и обратно. Ниже в галерее представлены чертежи и фото мастер класса по изготовлению такого стула своими руками.

Этот стул, первоначально разработанный Бенджаминов Франклином, был создан для библиотек. Но в последствии из-за невероятной полезности этот стул трансформер стал очень популярен в обычных американский семьях.
Одна такая вещь заменяет собой целых три, стул, полку и лестницу. Очень практично в маленьких квартирах или комнатах общежития.

Чертежи и мастер класс

Источник фото: www.instructables.com/id/Ladder-Chair-Library-Chair Автор: shazni

Источники: http://kak-svoimi-rukami.com/2015/02/taburet-stremyanka-svoimi-rukami-chertezhi-foto/, http://7lestnic.com/svoimi-rukami/stremjanka-taburet-svoimi-rukami.html, http://novamett.ru/stul/taburet-stremyanka-transformer-svoimi-rukami-foto-chertezh

Табурет лестница своими руками — Всё о лестницах

Делаем табурет-стремянку своими руками

Чтобы изготовить столь полезную в хозяйстве вещь, как табурет-стремянка своими руками, вам понадобятся чертежи, подходящие материалы и терпение. На самом деле это очень простая конструкция, но при этом она способна заменить громоздкую лестницу.

Особенности конструкции

Особенность такого варианта табурета заключается в том, что он совмещает в себе сразу два предмета: обычный элемент мебели для сидения и небольшую лестницу-стремянку. Безусловно, это является огромным преимуществом этого изделия. Особенно оно пригодится в хозяйстве, когда нужно добраться до верхних полок в шкафах или протереть мебель сверху, заменить лампочку или повесить шторы.

Табурет легко трансформируется в нужную конфигурацию

В чем же суть такого табурета? Дело в том, что к его ножкам приделаны ступеньки, таким образом из обычного табурета получается миниатюрная и довольно компактная лестница. Такой стул может быть:

Первый вариант представляет собой высокий табурет с наклонными ножками и дополнительными поперечными планками, каждая из которых – это ступенька. Складной вариант более удобный в пользовании, так как при необходимости его можно достать и разложить, а после сложить и поставить в кладовку, чтобы он не занимал место. Трансформер представляет собой стул, который одним движением превращается в полноценную домашнюю стремянку с опорой на спинку.

Используемые инструменты и материалы

Для того чтобы изготовить такой чудо-табурет вам прежде всего понадобятся доски. Можно использовать дополнительно фанеру, она очень прочная, а потому отлично справиться со своей ролью.

Чтобы лестница выдержала нагрузку необходимо использовать прочные породы дерева. Привычная сосна может со временем рассохнуться и потрескаться.

Для выполнения работ вам могут понадобиться такие инструменты:

Для креплений можно использовать столярный клей, гвозди, петли и уголки.

В работе может понадобиться приспособления для выполнения правильных углов

Простой вариант

Самый простой вариант – стационарный табурет-лестница. Чтобы сделать его своими руками вам понадобится минимальный набор элементов. Суть конструкции заключается в том, чтобы добавить к обычному варианту мебели несколько дополнительных деталей таким образом, чтобы в итоге получилась прочная и вполне устойчивая лестница. И хотя её высота будет сравнительно небольшой, она наверняка не раз пригодится вам в хозяйстве.

Для начала подготовьте все элементы конструкции, вам понадобятся:

  • ножки: две длинные и две короткие;
  • поперечные перекладины;
  • доски для сидения;
  • доски для степеней;
  • болты для крепления или гвозди.

Отмерьте длину ножек они должны располагаться таким образом, чтобы короткие детали упирались в пол перпендикулярно поверхности, а удлиненные устанавливались с наклоном в 70-80 градусов при ровной основе.

Схема конструкционного решения простого табурета-стремянки

Длинные ножки соедините между собой тремя планками, выполняющими роль ступенек. Каждая ступенька крепится в углубления и проклеивается столярным клеем, а для большей надежности можно сколотить детали гвоздями.

После этого нужно соединить короткие ножки поперечными планками. Делается это следующим образом: по одной снизу и сверху, а третья крепится по диагонали образовавшегося квадрата. Для фиксации конструкции с каждой стороны соединяются по диагонали длинная и короткая ножки. Сверху прикрепляется сиденье на две опорные поперечные планки.

Если для крепления поперечных диагональных планок использовать не гвозди, а болты и шарниры, получится складной вариант.

Откидной стул-трансформер

Складной табурет с функциями лестницы – это еще не предел. Гораздо интереснее выглядит откидной стул-трансформер. Он изготавливается из фигурных досок и содержит цельные элементы, которые в домашних условиях сможет выполнить далеко не каждый ввиду отсутствия специального инструмента.

Чтобы из стула со спинкой получилась лестница, его нужно перевернуть. Это движение возможно благодаря установке петель на место соединения двух частей сидения. В обычном положении посередине располагаются прилегающие друг к другу доски, так сказать, третья ножка. Если же разложить его, сидение складывается пополам. Теперь это ступенька, а спинка служит опорой для четырехуровневой стремянки.

Защитная обработка

Чтобы с течением времени табурет-стремянка не развалился, его нужно обработать сразу же после завершения работ по сборке. Для этого используют антисептическую водоотталкивающую пропитку, олифу, лак, морилку или краску.

Для часто используемого в качестве стремянки стула оптимальным будет тройной слой лака.

Чтобы лестница не заедала и стул можно было без особых усилий сложить и разложить, все поворотные детали нужно промазать маслом. Такой табурет просто незаменим в хозяйстве, поэтому не пожалейте своих сил и времени и сделайте что-нибудь подобное.

Как сделать своими руками «лестницу табурет»

Лестница-стремянка (как например вот этот самодельный вариант ) хороша тем, что она в сложенном состоянии не требует много места для хранения. Её можно быстро привести в готовность. Однако сам принцип такой лестницы позволяет соорудить предмет, постоянно востребованный в хозяйстве, например,— табурет-стремянку .

Его сделать просто, если придумать, как спрятать под сиденьем выдвижную ступеньку.

Познакомьтесь с одной из возможных конструкций такого полезного предмета.

Прежде всего определимся с табуретом. Он должен быть привлекательным и удобным, а кроме того, соответствовать стилю мебели той комнаты, в которой предполагается его использовать. Это может быть и кухня, и кабинет с высокими книжными шкафами…

Выбрав стиль этого самого распространённого предмета мебели, стоит задуматься над механизмом выдвигаемой ступени. Чтобы облегчить вам решение этой задачи, рассмотрим вариант реализованной конструкции.

Сам табурет (рис. 1), который послужит основанием для ступеньки, изготовлен из пяти деталей: двух боковин (детали А) и трёх поперечных перемычек (детали В). Для них выберем подходящий по цвету материал (если не предполагается окраска изделия). Крышку-сиденье пристроим к основанию позже.

Сложите вместе две прямоугольных доски-заготовки (рис. 2), скрепите их вместе, перенесите на боковую поверхность пакета рисунок будущей боковины, соблюдая рекомендованные размеры, и обработайте в пакете, чтобы получить детали А.

Обработку начните с выборки всех соединительных пазов. Это сделать проще, пока заготовки — прямоугольные. В первую очередь

прорежьте сквозные пазы, которые будут использоваться для соединения боковин с распорками.

Пазы в верхней части боковин легко выпилить при помощи дисковой пилы. Поскольку вырезы находятся на одинаковом расстоянии от краёв заготовки, то во время распила направляющую станка переустанавливать не нужно, а требуется лишь поворачивать пакет скреплённых заготовок.

Для того, чтобы сделать паз в середине каждой боковины, высверлите основную часть паза, а края доработайте при помощи стамески.

Прежде чем отпилить края заготовок, проделайте в боковинах направляющие пазы, по которым будет под табурет сдвигаться первая ступень нашей стремянки. Поперечный паз, вырезанный с внутренней стороны каждой из боковин (см. рис. 2), должен быть на 1,5-2,0 мм шире толщины этой ступени.

Затем боковины можно выпилить по разметке внешнего контура. Кромки боковин обработайте рубанком и отшлифуйте. Углы ножек скруглите. Разметку скругления удобно сделать, используя в качестве шаблона монету. Все рёбра боковин (за исключением верхних кромок, на которые ляжет сиденье табурета) скруглите с помощью фасонной фрезы или просто снимите с них фаски.

По окончании работы над боковинами можно приниматься за изготовление соединяющих их перемычек (деталей В). По форме и размерам эти три детали — одинаковые (см. рис. 1).

Чертеж 1. Основание табурета-стремянки:

А – боковины; В – поперечные перемычки.

Длина шипов на концах перемычек должна быть равна толщине боковин. Можно сделать их немного длиннее, а затем обрезать заподлицо с боковиной после сборки.

В двух верхних перемычках необходимо со стороны дугообразного выреза просверлить и глубоко зазенковать отверстия под шурупы, при помощи которых будет прикреплено сиденье табурета.

Перед тем как соединять боковины перемычками, надо в направляющие пазы на боковинах вклеить шканты 06 мм из твёрдой древесины (см. рис. 1). Эти шканты будут ограничивать движение ступени. Но подробнее об этом позже. При сборке на клее боковин с перемычками будьте внимательны. Те из них, которые имеют отверстия под шурупы, разместите в верхней части основания дугами вниз, а нижнюю (центральную) перемычку установите дугообразным вырезом вверх.

Чертеж 2 и 3: Боковина табурета-стремянки и установка сиденья

Последний, завершающий шаг изготовления основания табурета-стремянки — присоединение сиденья (детали С). Здесь нет ничего сложного. Это всего лишь выпиленная по размерам (чертеж 3) деталь, которую нужно на клее и шурупах скрепить с перемычками.

Чтобы проще было переносить табурет, по центру крышки заранее сделайте прорезь для пальцев. Перед тем как прикрепить сиденье к основанию, фасонной фрезой скруглите все грани, включая и прорезь для руки.

Ступень в сущности является уменьшенной копией основания табурета. Единственная разница — в наличии направляющих пазов в крышке-проступи. Боковины ступени изготавливают так же, как ранее были изготовлены боковины табурета. Разница лишь в размерах, они обозначены на чертеже 4.

Чертеж 4: Конструкция нижнего основания ступени:

D – боковины; Е – поперечные перемычки; F – проступь.

Боковины ступени D совпадают по форме с боковинами основания А. Их кромки также скошены и они имеют такой же дугообразный вырез снизу. Вот почему в этот раз вам не придётся заниматься долгой разметкой — просто положите боковину основания табурета на приготовленную заготовку боковины ступени и обведите контуры.

Последующие операции в точности повторяют всё, что мы делали при изготовлении основания.

Главное, чтобы в конечном итоге между боковинами табурета и боковинами ступени оставался просвет не менее 3 мм (см. рис. 4). Иначе ступень не войдёт под табурет. Соберите боковины ступени с перемычками.

После склейки несущего основания ступени осталось изготовить, пожалуй, самую сложную её часть, требующую высокой точности работ, аккуратности и терпения, — это собственно первую ступень нашей стремянки (рис. 5). Выше мы говорили, что выдвигаемая ступень скользит в пазах боковин табурета, поскольку проступь имеет такую ширину и толщину, что свободно входит в пазы. А вот для остановки ступени в крайних положениях «задвинуто-выдвинуто» служат шканты-упоры в пазах

(рис. 6). Однако если по бокам доски проступи также не сделать пазы, то шканты вообще не пустят доску на место. Пазы легко вырезать дисковой пилой. Но теперь проступь будет свободно перемещаться взад и вперёд. Её даже можно будет вставлять в табурет с любой стороны.

Для остановки нижней ступени в нужных положениях служат передние G и задние Н ограничители. Впереди — это два брусочка, вклеенных в пазы проступи. При задвигании ступени они упрутся в шканты на боковинах табурета и остановят перемещение. Сзади же мы прикрепим дощечку, которая прикроет пазы (рис. 7). Теперь отделить ступень от табурета у нас уже не будет возможности из-за того самого шканта.

Если функционирование механизма выдвижения понятно, то остаётся воплотить его в нашем изделии. Обратите внимание, что если передние брусочки-ограничители при сборке мы сразу ставим на клей, то заднюю дощечку-ограничитель прикрепляем только шурупами, вкручивая их в доску проступи (рис. 8). Это позволит в любой момент, вывернув шурупы, разъединить табурет со ступенью.

Табурет стремянка своими руками – чертежи и 5.6.7. и 8

5. Проступь стремянки с упорами. Рис. 6. Размещение проступи лестницы в пазах табурета. Рис.7. Задняя дощечка. Рис. 8. Соединение проступи с её основанием.

Нам осталось собрать изделие полностью и проверить его функционирование. Для этого переворачиваем табурет и ставим его на крышку. Задвигаем по пазам на место проступь и крепим к ней шурупами доску-ограничитель. Затем вставляем (тоже вверх ножками) основание ступени, скрепляем его на клее и шурупах с проступью.

Если ступень легко, без заеданий, выдвигается и задвигается на место, то работу можно считать завершённой. Вот только нужно отделать наш табурет-стремянку. Хотите — покрасьте его, хотите — покройте прозрачным лаком. Это дело вкуса.

Для окраски нужно отделить ступень от табурета. Вы помните, что доску-ограничитель мы не стали приклеивать, а потому достаточно вывинтить два шурупа и заняться каждой из этих частей по отдельности.

И последнее замечание по внешнему виду нашего творения. Судя по приведённым в статье рисункам сиденье и проступь имеют овальную форму. Но если вы хотите сделать их прямоугольными, то лишь слегка скруглите их рёбра.

Табурет лестница своими руками – все чертежи и фото

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Сделайте сами стремянку-трансформер

Сделав табурет-стремянку, можно и безопасно заниматься ремонтными работами, и пополнить обстановку необычным предметом мебели. Однако как выполнить эту работу своими руками? Перед началом работы необходимо подготовить чертеж и выпилить заготовки. Стул-стремянка своими руками раздвижной представляет собой высокий табурет и 2 дополнительные ступени.

В целом же получается, что стул имеет 3 надежные ступени. Он незаменим, если вам нужно что-то взять с верхних полок кладовки или антресоли. При этом его можно сложить и поставить в укромное место между использованиями.

Как изготавливается компактная раздвижная стремянка?

Для изделия потребуется сосновая доска толщиной 19 мм. Из нее необходимо выпилить следующие детали:

  • 4 высокие ножки 100×725;
  • 2 проножки 38×180;
  • 2 проножки 100×420;
  • 2 царги 125×345;
  • царга 105×345;
  • верхняя ступенька 270×445 мм.

Также надо заготовить 2 накладки из фанеры размером 305×170 мм, из которых, подготовив чертежи, можно будет выполнить декоративный элемент табуретки.

Для 2 выдвижных ступеней требуются детали (также из доски толщиной 19 мм):

  • 4 средние ножки 100×470;
  • 2 малые ножки 100×215;
  • 2 проножки ступенек 100×400;
  • 3 передние царги 90×22;
  • задняя царга 105×300;
  • 2 ступеньки 180×298 мм.

Начать делать заготовки лучше с деталей шириной 100 мм. Выпиливая ножки, торцы сделать под небольшим уклоном (80º), а углы закруглить на небольшой радиус. Необходимо следить, чтобы заготовки получились параллельными. Затем можно приступить к выпиливанию проножек и фанерных накладок. Торцы данных деталей должны расходиться. Нижние края накладок сделать фигурными (в чем поможет чертеж).

Выпиливая царги, также сделать декоративные нижние края, а верхние торцы выполнить под углом 80º. Затем необходимо просверлить отверстия для шурупов, на которых будут крепиться средние ножки. Их надо слегка подогнать для свободного выдвижения из-под табурета. Далее нужно подготовить 3 ступеньки. После выпиливания нужно немного скруглить ребра, а на двух углах нижней ступеньки выполнить вырезы 38×38 мм, чтобы подогнать ее под соседние элементы.

Сборка раздвижной стремянки

Прежде чем окончательно собрать табурет, рекомендуется сделать черновую сборку на шурупах. Такой подход может потребовать больше времени, однако выявит все неувязки и поможет их исправить. Подогнав детали, стул необходимо разобрать и собрать заново, на этот раз с использованием столярного клея. Сборку высокого табурета лучше начать, соединив большие ножки с узкими проножками. Затем нужно присоединить нижнюю и верхнюю царги, а также большую ступеньку-сидение.

Теперь можно, опираясь на чертежи, приступить к сборке на шканты средних ножек. Их нужно собирать попарно, закрепляя снаружи проножки, а затем соединяя обе пары при помощи задней царги и двух передних. На проножки средних ножек остается закрепить малые. Их дополнительно зафиксировать царгой, прикрутить шурупами ступеньки – и сборка выдвижной части стремянки закончена.

Последние штрихи

Теперь осталось зафиксировать движение модуля при помощи направляющей. Она крепится к внешней поверхности проножек модуля, с внутренней стороны больших проножек заранее подготавливается паз. Оставшиеся свободными с внутренней стороны концы направляющей нужно заправить в паз и зафиксировать. Тогда выдвинутый модуль будет более устойчивым.

Чтобы стул-стремянка своими руками выглядел эстетично, на готовое изделие советуется нанести 3 слоя лака.

Так всего за несколько этапов реально выполнить необычный, но функциональный предмет мебели. Ждем комментариев и других предложений по устройству стремянок своими руками.

Источники: http://vseolestnicah.ru/izgotovlenie-i-montazh/taburet-stremyanka-svoimi-rukami.html, http://kak-svoimi-rukami.com/2015/02/taburet-stremyanka-svoimi-rukami-chertezhi-foto/, http://7lestnic.com/svoimi-rukami/stremjanka-taburet-svoimi-rukami.html

Табурет-лестница своими руками. Чертежи

23 июля 2019 Табурет-лестница своими руками – универсальная и нужная вещь в домашнем хозяйстве

Компактный и многофункциональный табурет-лестница является незаменимым при выполнении многих бытовых дел и позволяет сэкономить полезное пространство в доме. Особенно приятно, что такую вещь можно изготовить самостоятельно без особых умений и сложного технического оснащения.

Особенности конструкции табуретки-лестницы

Из самого названия этого изделия понятно, что оно совмещает в себе и небольшой стул и невысокую лестницу. Помимо ножек, ступенек табурет-стремянка имеет сидение, которое может быть использовано как проступь в конструкции или откидываться при преобразовании в стремянку. Гибридная табуретка-лестница имеет больший вес в сравнении с обычным табуретом, что лишь придает ему устойчивости.

Различают несколько типов табуретки-лестницы:

  • Стационарный табурет-стремянка — имеет наклонные ножки. Оснащен дополнительными горизонтальными планками-проступями
  • Складной табурет-лестница — Наиболее удобен при использовании. После использования его можно сложить и убрать в кладовку
  • Табурет-стремянка трансформер — Гибридная конструкция: стул легко трансформируется в удобную стремянку. Спинка стула при этом играет роль опоры.

Соорудив табурет-стремянку своими руками, вы получите уникальную конструкцию, имеющую удобные габариты и уникальный дизайн, сэкономить на покупке готового изделия.

Этапы изготовления табурета-стремянки своими руками

Для сооружения складного табурета-лестницы, необходимо подготовить все необходимые инструменты и материалы, произвести расчеты, составить чертеж, а затем перейти к изготовлению деталей, сборке и финишной отделке.

Подготовительный этап

Чтобы сделать табурет-лестницу своими руками, вам потребуются деревянные доски желательно из твердых пород древесины, но подойдет и толстый лист фанеры. Потребуются также крепежные элементы: клей, петли и уголки, а также гвозди. Из инструментов потребуются электрический лобзик, стамеска, дрель, шлифмашина, молоток.

табурет-стремянка своими руками

Изготовление стационарного табурета-лестницы

Этот табурет-лестница наиболее простой и доступный даже начинающему мастеру. К привычному предмету мебели добавляются пара деталей, после чего он преобразуется в универсальный табурет- лестницу. Высота изделия будет небольшой, но достаточной для работ по хозяйству.

Изготовление табурета-стремянки своими руками производится по следующему чертежу:

чертеж

Чтобы оборудовать табурет-лестницу своими руками по приведенному чертежу потребуются:

  • ножки: по две пары более короткие и более длинные;
  • перекладины для горизонтального крепления;
  • сидения и ступени, выполненные из доски;
  • болты или гвозди для крепления деталей конструкции.

Пошаговая инструкция:

  1. Изготовьте ножки табурета-лестницы такой длины, чтобы более короткие детали располагались на полу относительно основания под углом 90⁰, а более длинные – под углом 70-80⁰.
  2. Более длинные ножки табурета-стремянки универсал соедините между собой тремя поперечными планками, которые будут играть роль ступеней. Каждая из них крепится в специальные углубления, сажается на клей, а затем для наилучшей фиксации сколачивается гвоздями.
  3. Короткие по длине ножки скрепите планками в поперечной позиции по следующей схеме: верхняя и нижняя планки крепятся строго горизонтально, а третья фиксируется по диагонали получившегося квадрата.
  4. Для надежной фиксации табурета-лестницы, с обеих сторон короткая и длинная ножки соединяются по диагонали планкой.
  5. Прикрепится сидение к верхней части планок.

Совет: если вы хотите превратить стационарную модель в складную табуретку-лестницу, производите крепление не гвоздями, а шарнирами или болтами.

Финишная обработка

Финишная обработка

Для того, чтобы изготовленный табурет-лестница прослужил долго, его нужно подвергнуть обработать непосредственно по завершению сборки. Для этого применяют специальный грунт с гидрофобными и антисептическими свойствами. Затем можно покрывать табурет-лестницу лаком или краской. Если табурет используется часто, то специалисты рекомендуют покрывать его тройным слоем лакокрасочного материала. В случае изготовления складной модели позаботьтесь о том, чтобы весь подвижный крепеж был тщательно смазан во избежание быстрого износа.

Выводы

Для того, чтобы изготовить универсальный и практичный табурет-стремянку своими руками нужно составить чертеж, запастись нужным сырьем и инструментами. Затем по чертежу выпиливаются детали и соединяются под правильным углом. Для стационарного табурета-лестницы детали фиксируются гвоздями, а в складном изделии – шарнирами или болтами. Продлить срок службы табурета-стремянки поможет финишная отделка.

Компания «Мир Лестниц» производит уникальные изделия с типовыми и индивидуальными габаритами. Если вам необходимо изготовление деревянной лестницы по индивидуальным параметрам, то данная компания — отличный выбор!

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
