Водопровод в частном доме своими руками – схема и монтаж правильного водопровода

Коттедж, в котором отсутствует водоснабжение, назвать современным и комфортным для проживания сложно. Ходить с ведром до колодца или колонки – сегодня это что-то из сказок или старых бабушкиных историй. Водопровод в частном доме должен быть обязательно. И сделать его вполне можно своими руками, организовав подачу воды из той же скважины. Еще проще ситуация, когда есть возможность произвести подключение к поселковой централизованной сети. В этом случае достаточно смонтировать лишь внутридомовую часть водопроводной системы.

Содержание

Системы водоснабжения
В частном доме
Как разработать схему
Особенности подбора труб
Рекомендации по монтажу
Подключение насосной станции
Гидроаккумулятор
Очистка воды
Как не нарушить закон
Заключение

Системы водоснабжения

Водоснабжение загородных домов бывает:

централизованным;
децентрализованным.

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Система водопровода в частном доме

Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

Внешняя часть водопровода частного дома

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

количество точек водоподачи в доме;
необходимость и число коллекторов;
мощность насосов и емкость водонагревателя;
размеры труб;
характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

Подключение насосной станции

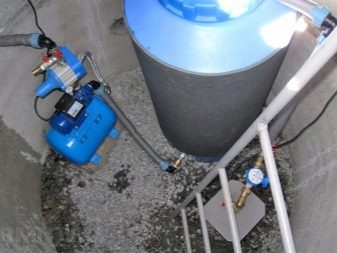

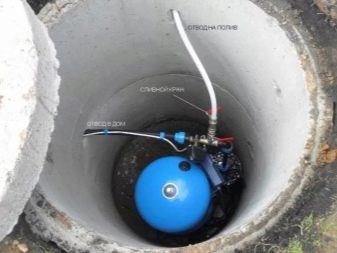

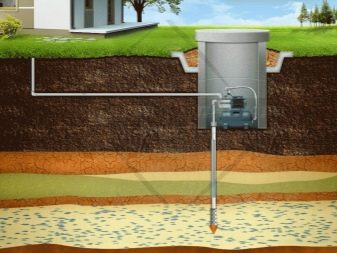

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.

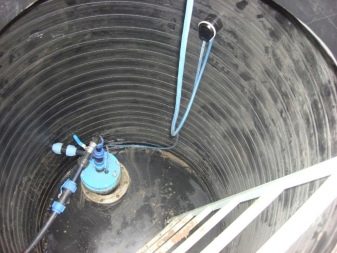

Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

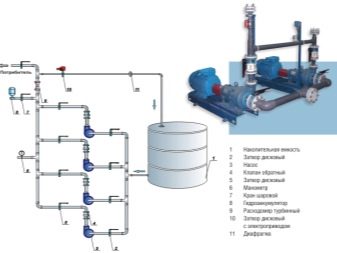

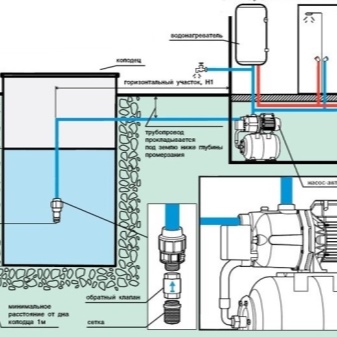

Принципиальная схема подключения насосной станции

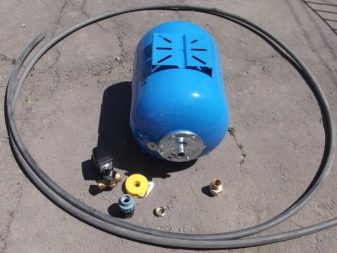

Гидроаккумулятор

Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

Схема подключения гидроаккумулятора

Очистка воды

Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

Схема очистки воды в частном доме

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

Заключение

С монтажом водопровода в своем доме в состоянии справиться практически любой его хозяин. Проблемы могут возникнуть разве что с подключением к водопроводной централи поселка, расположенной на улице. Здесь требуются разрешения, придется походить по инстанциям. В остальном, с разводкой труб по коттеджу и бурением скважины, особых сложностей возникнуть не должно.

Смотрите также видео, как избежать ошибок при разводке водопровода в доме:

Читайте про другие наши материалы:

Схема водоснабжения частного дома — основные составляющие

Водоснабжение — обязательная часть современного домовладения. Возможность в любое время пользоваться водой – не просто комфортное проживание, но требование санитарии, составляющая здорового образа жизни. Правильно разработанная и смонтированная схема водоснабжения частного дома способна работать десятки лет, постепенно дополняясь и при необходимости модифицируясь.

Краткое содержание статьи:

На даче, загородной усадьбе, где вода требуется для полива растений, разведения домашних животных, водопровод является частью технологической схемы хозяйства. От того, насколько эффективна его работа, во многом зависит благополучие жильцов.

Устройство столь важной составляющей требует скрупулезного подхода. Смонтировать водоснабжение в частном доме своими руками может получиться не всегда, но представлять, как оно устроено, принципы функционирования, уметь проверить качество монтажа — необходимо.

Основные составляющие систем водоснабжения

Внешний водопровод в частном хозяйстве включает:

Точку подключения системы – колодец, скважину, магистральную линию, проходящую по улице, родник, открытый водоем и т.п.
Наружные линии (магистрали). Как правило, их прокладывают в подземной траншее. Магистрали могут связывать и отдельные строения усадьбы, если это предусматривает схема подключения водоснабжения в частном доме.
Узлы ввода воды жилого дома, а также других зданий (сооружений) хозяйства (при их наличии).

Внутридомовая разводка, включающая инженерное оборудование, бывает трех типов:

последовательная или тройниковая;
коллекторная, которую иногда называют шлейфовой;
гибридная, представляющая сочетание первых двух.

Для экономии схема разводки воды частного дома, дачи или фермерского хозяйства нередко разделяется на два независимых контура: питьевого и технического водоснабжения. Первый обеспечивает санитарно-бытовые нужды жителей коттеджа, второй — полив огорода, а также водопой скота, если качество воды соответствует предусмотренным для этого нормам. Помимо холодного водоснабжения, в систему водопровода может входить контур ГВС.

Читайте также: Водоснабжение и канализация в частном доме

Точка подключения водопровода

Начало схемы водоснабжения загородного дома — источник воды. В черте города, при наличии развитой системы водоснабжения в регионе, где находится дом или дачный участок питанием служит централизованная магистраль.

Чтобы сделать подключение к магистрали необходимо выполнить следующие действия:

Получить разрешение с тех. условиями на присоединение от владельца магистрали — городского или районного управления сетями ВКХ.

Построить приямок (колодец, кессон) для размещения вентилей и водомеров. Для этого выкапывается яма, в которой он и монтируется из бетонных колец, пластика или керамического кирпича. Если подходящее сооружение уже есть, используют его.
Выполнить подключение или, как говорят сантехники — врезку. Для ее устройства магистраль перекрывается, но возможен вариант врезки и в действующую линию.
Смонтировать вентиль, позволяющий при необходимости перекрыть подачу воду на дом, и установить водяной счетчик.
На заключительном этапе представитель системы ВКХ опломбирует водомер, снимает показания, в некоторых случаях даже делает фото узла.
Далее заключается договор водопользования, где указывают лимит потребления воды, а также сброса стоков (при наличии централизованной канализации).

Параллельно засыпают пазухи колодца, ставят плиту перекрытия, смотровой люк. Прокладывают линию водопровода к дому.

Автономные источники в схеме водоснабжения частного дома

При отсутствии центрального водопровода используют автономные источники водозабора. К наиболее распространенным относят колодцы и скважины.

Важно! Согласно требованиям законодательства для размещения колодца или скважины требуется разрешение местных органов власти. Кроме того, если скважина глубже 5 метров, по закону полагается вводить ее в эксплуатацию, с получением лицензии.

Скважины бывают трех типов:

артезианские, глубиной свыше 50 м. Иначе их еще называют «на известняк», поскольку обычно подземные водяные линзы расположены в известковых породах.
на водоносный слой или, как еще говорят — «на песок». Такие скважины питаются верхней водой, насыщающей песчаные слои грунта;
игловая скважина, как и песчаная, рассчитана на забор воды из грунтовых водоносных слоев неглубокого залегания. Её главное отличие кроется в технологии устройства. Обычную скважину бурят или пробивают желонкой, с последующим погружением обсадной трубы. Скважина-игла выполняется забивкой специальной перфорированной трубы до самого водоносного слоя.

Неглубокие скважины имеют заметно меньший дебит (объем воды, который они дают за промежуток времени), чем артезианские. Последние способны давать от 3 м³/час (объем зависит от производительности насоса и диаметра скважины). Средний дебит скважины, использующей грунтовые воды – 0,5 м³/час.

Шахтные водяные колодцы используют на неглубоких водоносных слоях. Их максимальные глубины достигают немногим более 20 м. Однако даже колодцы глубже 10 метров сооружаются редко.
На участках также встречаются родники. Фактически — это естественные скважины созданные трещинами в земляной толще либо выходами водоносной породы на поверхность. Использование родника, как постоянного источника водоснабжения, возможно при достаточном дебите и хорошем качестве воды из него.
Открытые водоемы: пруд, озеро, протекающая рядом река – еще одна возможность добыть воду. Сюда же можно отнести накопительные резервуары для сбора осадков популярные в засушливых регионах. Однако такие водозаборы редко дают воду пригодную для питья без предварительной очистки. Но даже после этого она используется в основном на технические нужды.

Важно! Фактору экологической чистоты также следует уделять особое внимание при эксплуатации неглубоких скважин или колодцев. Из-за малой глубины они чрезмерно подвержены влиянию осадочных, а также близких очагов загрязнения на местности. Кроме того, на производительность мелких скважин, колодцев, родников, открытых водоемов влияют сезонные колебания уровня грунтовых вод.

Оборудование для водозабора

В отличие от магистрального водоснабжения, при автономном подключении в схему водопровода в частном доме включают оборудование для подачи воды из источника и создания рабочего давления в трубопроводах, а также накопители.

Для подачи используют самые различные типы насосов. Их условно можно разделить на два основных вида:

глубинные (погружные) – работают полностью или частично погруженными в жидкость;
поверхностные.

Глубинные насосы

Для забора воды из скважин, колодцев и водоемов, как правило, используют погружные насосы. Наиболее распространены следующие их виды:

Вибрационные. Дешевые, имеют небольшие размеры, вес, но вместе с тем невелики по мощности и ресурсу. Кроме того, их вибрация разрушительно влияет на стенки скважин, приводит к ускоренному заилению водозабора.
Центробежные. Подходят для глубоких скважин, в том числе артезианских. Способны подавать воду на сотни метров, обладают высокой производительностью и надежностью.
Вихревые насосы. Разновидность центробежных. Способны создавать большие напоры. Из существенных недостатков — высокая чувствительность к загрязнению воды.
Винтовые насосы. Просты, надежны, малочувствительны к посторонним примесям. Из существенных недостатков — маленькая производительность. Отлично подходят для водозаборов из естественных водоемов, для объектов с небольшим водопотреблением.

Схемы водоснабжения с поверхностными насосами и насосными станциями

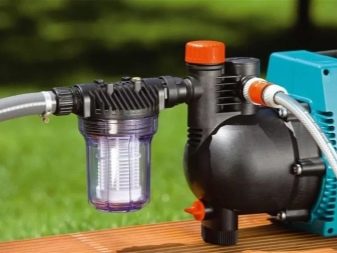

Поверхностные насосы условно делят на подающие и перекачивающие. Для водозабора (подачи), в котором расстояние до поверхности воды невелико или отсутствует, используют первый тип (обычно центробежные самовсасывающие агрегаты). Например, при эксплуатации накопительных баков для сбора дождевой воды.

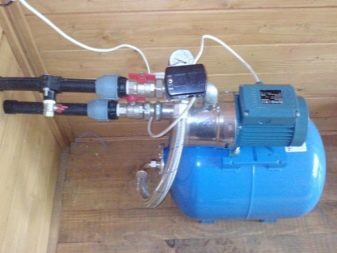

К этому же типу оборудования относят насосные станции. Их отличает наличие автоматики, а также встроенного гидроаккумулятора — металлического резервуара, с резиновой емкостью внутри, в которую поступает вода от насоса. Между стенками резервуара и емкости под давлением закачан воздух. Именно он сжимается при поступлении воды и выталкивает её обратно, когда насос отключен и осуществляется водоразбор. Гидроаккумулятор решает две задачи:

Выступает ресивером, поддерживая давление системы, снижая количество запусков насоса.
Ликвидирует опасность гидроударов — резких скачков давления при включении подающего или перекачивающего насоса.

Автоматика служит для поддержания постоянного давления необходимого для функционирования инженерных систем или сантехнического оборудования. Работает она следующим образом:

При открытии кран или сработке системы полива давление в трубах падает. Благодаря гидроаккумулятору этот процесс протекает плавно.
На определенном этапе срабатывает датчик давления, включая станционный насос.
Когда использование воды прекращается, насос некоторое время еще работает, наполняя аккумулятор.
Отключение происходит после набора верхнего порогового давление, что является окончанием цикла.

Важно! Теоретическая глубина, с которой поверхностные насосы способны поднять воду – 10 метров (больше не позволяют законы физики). Но на практике эта величина не превышает 8 м.

Баки запаса воды (накопители)

Важная часть внутридомовой системы водопровода — бак запаса воды. Его емкость, как правило, принимают из расчета минимальной потребности воды в сутки.

Чем выше бак установлен, тем лучше. В домах более 2-х этажей его устанавливают на верхних этажах или чердаках, в одноэтажных – на чердаках. Таким образом, даже при отключении электроэнергии на первом этаже за счет высоты водяного столба создается давление достаточное, чтобы вымыть руки, умыться, активировать слив в унитазе.

Система функционирует следующим образом:

Насос водозабора по уличной линии подает воду непосредственно в накопительный бак. Включает насос поплавковый датчик, срабатывающий, когда уровень воды опустится ниже заданной отметки.
Поступление воды во внутренние трубопроводы происходит уже из бака.
Для создания комфортного давления может использоваться небольшой насос подкачки.

В такой схеме водоснабжения возможно устройство нескольких выходов на её различных участках. Например, с высокой очисткой для питья и приготовления пищи либо с более грубой для санитарно-бытовых нужд.

Очистка и обеззараживание воды для схемы автономного водоснабжения

Далеко не всегда вода, получаемая из природных источников, соответствует санитарным нормам. Часто, чем выше уровень её зеркала, тем ниже качество состава, а наиболее проблемная добывается из открытых водоемов.

Основные этапы водоочистки:

На стадии водозабора – естественная циркуляция воды через песчаные слои грунта в скважинах или колодцах. При организации водоснабжении из открытых источников поступают следующим образом: вблизи водоема выкапывают приямок, укрепляемый деревянными плахами или камнем. Его закрывают крышкой, препятствующей попаданию пыли, мелких животных или насекомых. Между приямком и водоемом оставляют дренажный канал, ограждаемый решетками. Канал заполняется пескогравийной смесью.
Обеззараживание источника. Для него используют химические реагенты, из которых наиболее популярна хлорная известь. Она убивает большинство болезнетворных бактерий и микроорганизмов, но её применение должно осуществляться под строгим контролем.
В приямках или на входе схемы водоснабжения в дом устанавливаются фильтры грубой очистки. Они избавляют воду от взвешенных частиц, улучшая прозрачность.
Углубленная водоподготовка – тонкая очистка и обеззараживание. Для нее используют облучение УФ-лампами, адсорбционные, мембранные, ионообменные фильтры. Эти методы относятся к дорогостоящим и малопроизводительным. Поэтому воду, прошедшую подобную обработку, рационально использовать лишь для питья и приготовления пищи.

Важно! Простое отстаивание воды в накопительном баке так же дает некоторый эффект очистки. Однако постепенно на его дне и стенках накапливаются отложения, которые необходимо смывать, а емкость дезинфицировать.

Читайте также: Водоснабжение и водоочистка для комфортного проживания в доме

Схема трубопроводной системы частного дома

Устройство наружного трубопровода

Водозабор, накопительный бак, инженерные системы существуют не сами по себе, но завязаны в общую систему с помощью трубопроводов. До недавнего времени прокладку выполняли стальными водопроводными трубами. Сейчас их практически полностью вытеснили пластиковые (полипропилен, полиэтилен, поливинилхлорид) и медные аналоги.

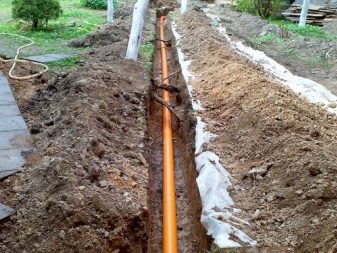

Прокладку и подключение внешних магистралей ведут с учетом их зимней эксплуатации. Чтобы трубы не перемерзали, врезку выполняют ниже уровня сезонного промерзания грунта. Для этого у колодцев или над скважинами обустраивают приямки, в которых размещают вентили, насосное оборудование (при использовании поверхностных насосов) и т.п. В скважинах также может использоваться специальный быстроразъемный переходной адаптер. Он позволяет соединять вертикальный и горизонтальный участки трубопровода сквозь обсадную колонну.

Прокладка труб наружного водопровода выполняется в траншеях также ниже уровня промерзания грунта. Если по каким-либо причинам устройство траншей необходимой глубины невозможно, трубы и узлы водозабора утепляют, устраивают их подогрев с помощью греющего кабеля.

Во время ремонтов или ревизии трубы необходимо опорожнять от воды, поэтому их горизонтальные участки лучше монтировать с уклоном 0,5% к точке общего слива со сбросным краном.

Схема разводки внутри дома

Необходимость устройства приямка иногда возникает и при вводе трубопроводов в здание. Обычно здесь размещают запорные вентили, сливные краны, системы контроля. Это оказывается удобным при необходимости ремонта внутридомовой системы зимой, когда доступ к колодцу или приямку водозабора затруднен.

После ввода воды в дом, если не используется гидроаккумулятор, она поступает в накопитель. Из него через насос подкачки непосредственно в схему внутреннего водоснабжения. Как уже указывалось выше, они бывают трех типов. Из них два основных:

Последовательная или тройниковая система – наиболее проста. По дому проходит одна труба, от которой посредством тройников выполняются отводы на водоразборные точки. Такая схема подойдет в небольшой дачный дом.
Коллекторная (шлейфовая) схема выручит там, где присутствует значительное число потребителей. Хотя для нее требуется большее количество труб, на каждом её участке можно обеспечить желаемый напор и качество воды. Кроме того, для ремонта не потребуется перекрывать всю систему. Достаточно лишь отключить проблемный шлейф.

Отдельная линия прокладывается для работы системы горячего водоснабжения (ГВС), а также в котельную для пополнения радиаторов отопления, обеспечения нормальной рециркуляции теплоносителя. Подогрев воды выполняет накопительный бойлер либо проточный водонагреватель – электрический или газовый (двухконтурный котел, газовая колонка). Для расположения этих устройств обычно служит отдельное помещение — котельная, куда проводится линия водопровода. От системы нагрева разводка дополняется еще одним шлейфом — линией горячей воды. Она подключается к душу, к смесителю в ванной, а на кухне – к смесителю мойки.

Завершаются линии водопровода запорной арматурой: клапаном бачка унитаза, смесителями, водоразборными кранами, электромагнитными клапанами автоматического полива и т.п.

При наличии огорода отдельный шлейф направляется на полив. Поскольку в зимнее время огород не функционирует, прокладка труб этой линии в глубокие траншеи ни к чему. Заглубления на полтора-два штыка лопаты, чтобы не повредить коммуникации при перекапывании почвы, будет достаточно.

Рассчитываем систему водоснабжения

Лучше всего если проектирование вашего водопровода выполнит специалист. Однако это не всегда возможно, к тому же затратно. С другой стороны, если речь идет не об огромном дворце, а о типовом загородном доме или даче, то упрощенные расчеты не составят особой сложности.

В первую очередь необходимо рассчитать общее количество труб, соединительной и распределительной фурнитуры (тройники, колена, муфты, гребенки и т.п.), запорной арматуры, инженерного оборудования. Для этого необходимо нарисовать общую схему разводки водопровода в частном доме, включая трубы для уличной прокладки. Для двухэтажек и зданий выше эскиз для наглядности лучше выполнить в изометрии. При этом масштаб не соблюдается, а необходимая длина участков проставляется прямо на схеме.

Диаметр трубопроводов вычисляется по формулам. В них учитывается объем водопотребления, напора, другие параметры. Однако для упрощенных расчетов можно руководствоваться следующей табличкой:

Участок	Диаметр трубы, мм	Материал
Прокладка от точки водозабора до внутридомовой системы и систем хоз. водопровода на участке	25÷32	Полиэтилен, ПВХ, полипропилен для наружных водопроводов
Внутридомовая разводка:
Стояки	20÷25	Полипропилен, медь
Основная разводка бытового водопровода	10÷20	Полимеры, медь
Внутридворовая разводка, система полива	20÷25	Полипропилен, полиэтилен, ПВХ

Чтобы определить, достаточен ли дебит источника (скважины) используют нормы водопотребления. Согласно СП 30.13330.2012 расход воды на одного человека составляет 200-350 л/сутки. Это значение умножают на число проживающих. Расход воды для хозяйственных нужд также определяют по нормам полива растений и потребления воды домашними животными.

Из полученного суммарного объема водопотребления, зная глубину водозабора и высоту подачи, можно определить необходимую мощность и производительность насоса. Объем гидроаккумулятора рассчитывается. Однако для среднего двухэтажного коттеджа, с двумя санузлами, с ванной и душевой кабиной вполне хватит 50 литров.

Несколько слов в заключение

Современные материалы и методы строительства позволяют собрать простую схему водоснабжения типового частного дома своими руками. Тем не менее для крупного хозяйства или усадьбы с большим числом проживающих и разнообразием потребителей воды без привлечения профессионалов не обойтись.

Особое внимание следует обратить на качество воды. Обязательно передайте на исследование СЭС образцы из своего автономного водозабора. Делать это стоит, как минимум — ежегодно.

Обустройство водоснабжения в частном доме своими руками

Если при проектировании и монтаже водопровода в частном доме работы выполнены правильно, то они смогут обеспечить надежность автономной системы водоснабжения.

Подбор источника водоснабжения

Источник водоснабжения.

Для начала нужно произвести расчеты, исходя из того, сколько людей проживает и для каких потребностей будет расходоваться вода. По нормам в сутки на человека расходуется 30-50 л воды. Но если обустроены ванная комната и канализация, показатель следует увеличить втрое. Если же планируется использовать воду и в целях полива (например, сада, огорода), то норма расхода в таких случаях составляет 5 л на 1 кв.м площади.

Существует 2 варианта – подключение к централизованной системе и автономная, т. е. децентрализованная подача. Последний способ обладает рядом преимуществ даже в тех случаях, когда есть возможность подключения к магистрали.

Источником водоснабжения при децентрализованном типе обустройства является колодец или скважина. И хотя такой вариант потребует дополнительных расходов на проектирование и монтаж водопровода в загородном доме, в дальнейшем владельцу не придется оплачивать коммунальные услуги, как в случае с централизованной подачей.

Стационарная централизованная система

Нужно подключить водопроводную систему, смонтированную внутри дома, к центральной магистрали. Владелец участка должен написать заявление в организацию, которая занимается водоснабжением этого района. Документ рассматривается, затем по нему в индивидуальном порядке принимается решение.

При благоприятном исходе, когда разрешение обязательно оформляется официальным документом, владелец участка получит от компании подробные инструкции для подключения, а также схему, которая покажет, как могут быть подведены трубы.

Децентрализованный способ подачи воды

В дом вода подается из внешних источников. Чтобы она соответствовала всем нормативам, собственник может самостоятельно поставить очистные сооружения и необходимое оборудование, а не полагаться на коммунальные службы. Но тогда и проектированием нужно заниматься самостоятельно и с соблюдением всех норм. Например, источник питьевой воды должен находиться в 20-50 м от септика (показатель зависит от особенностей участка).

Децентрализованная подача воды.

Колодец или скважину рекомендуется делать ближе к дому. Это безопаснее и облегчает обслуживание. Перед тем как проводить работы по подключению дома к выбранному источнику, рекомендуется удостовериться, что его хватит, чтобы обеспечить нормативное водопотребление.

Чаще всего децентрализованная система водоснабжения частного дома предполагает выбор между скважиной и колодцем. Колодец считается подходящим только для сезонного проживания. Если в доме будут жить постоянно, лучше наладить подачу воды из скважины, которую предварительно оснащают насосным оборудованием .

Как устроена типовая водопроводная система

Подобная система всегда предусматривает 2 равноценные части – наружную и внутреннюю. Первая нужна для того, чтобы соединить источник с домом. Стандартно это трубопровод, к которому подключается погружной или поверхностный насос (в зависимости от типа скважины).

Конструкция включает фильтры, автоматическое управление, устройство для раздачи воды (запорный вентиль).

Правила проектирования

Правильно составленная схема облегчает дальнейший монтаж системы. При ее разработке нужно принимать в расчет множество нюансов, связанных с домом и участком. Она обязательно должна учитывать такие вещи, как разводка воды и тип используемых труб, число фильтров, планируемое количество точек водозабора, тип водонагревателя и его объем.

На схеме должно быть указано нахождение каждого элемента. Поэтому предварительно для системы делается чертеж дома и план участка – для внешней части конструкции. При этом масштаб для обеих частей должен быть одинаковым.

Последовательная разводка труб

Предполагается, что имеется общая труба, от нее к каждой точке выполнены отводы. Недостатком является то, что такая конструкция не позволяет обеспечить одинаковое давление у каждой точки потребления. Чем большее их количество, тем меньшим будет напор воды.

Коллекторная схема разведения водопровода

От других видов разводки схема отличается наличием специального распределительного узла. Это и есть коллектор, от которого к каждой точке потребления воды обустраивается трубопровод, что позволяет обеспечить одинаковое давление и напор.

Этапы монтажа водопровода

Если прокладка труб осуществляется самостоятельно, то владельцу нужно предварительно изучить технологию проведения подобных работ.

Подготовка к работе

Для начала специалисты напоминают, что монтаж трубопровода начинается от потребителя к источнику, что намного удобнее.

Сначала, используя переходник резьбового типа, крепят водопроводную трубу. Между ним и соответствующим прибором устанавливается запорный кран шарового типа для быстрого перекрытия подачи воды, например, при ремонте. От потребителя также делают отвод к коллектору.

Этапы монтажа водопровода.

И внешняя, и внутренняя разводка осуществляются с соблюдением правил. Трубы нужно монтировать в 20 мм от стен, чтобы облегчить в дальнейшем их ремонт. Если они огибают внутренний угол, систему нужно организовать в 30-40 мм от стены, а если внешний – в 15 мм.

Для крепления к стенам применяются клипсы. Их установка производится на расстоянии 1,5-2 м друг от друга. Клипсы ставят на всех угловых соединениях.

Перед подключением трубопровода к коллектору обязательно монтируется запорная арматура, чтобы эту ветку легко было отключить при аварии.

Подбор труб

Трубы должны быть прочными и долговечными, сделанными из материала, инертного к температурным перепадам и негативному воздействию окружающей среды. Таким требованиям соответствуют изделия из разных видов полимера – полиэтилена, полипропилена или ПВХ.

Трубы рассчитаны на разные температуры. Для холодной воды материал неважен, для горячего водоснабжения лучше использовать металлопластик.

Выбор диаметра труб во многом зависит от длины линии. Например, если она превышает 30 м, то диаметр должен составлять 32 мм, если линия короткая, меньше 10 м, то подойдет 20 мм.

Подключение насосной станции

Для нормального функционирования системы нужна насосная станция либо напорный бак. Но второй вариант считается менее практичным, и лучше подключить станцию, которая будет подавать воду из колодца (для скважины такое оборудование устанавливают реже).

Существуют несколько вариантов ее подключения. Например, станцию можно ставить в дачном доме, но только не в том помещении, где уже работает котел. Можно найти для нее место в прачечной или специально оборудованном помещении со звукоизоляцией, например, на цокольном этаже коттеджа. Важно, чтобы там было тепло.

Насосная станция – это комплект оборудования. Конструкция включает трубу, 1 конец которой опускается в колодец, а 2 подключается к другому оборудованию станции. Стандартно все делается через фитинг из латуни, на который устанавливается еще дополнительный переходник, а к нему подключается тройник со сливным краном, чтобы можно было отключать подачу воды, если возникнет такая необходимость. Также подключается обратный клапан, чтобы вода не могла вернуться к колодцу.

Подключение насосной станции.

Насосная станция обязательно оснащается фильтром грубой очистки, чтобы в систему не попадал песок и другие крупные загрязняющие частицы.

После монтажа оборудования своими руками проводится его пробный пуск, чтобы можно было выявить допущенные ошибки и исправить их.

Установка гидроаккумулятора

На практике практически всегда осуществляется установка гидроаккумуляторов, поскольку они позволяют поддерживать заданный уровень давления даже при непостоянно работающем насосном оборудовании.

Представляет собой мембранный накопительный бак. Причем мембрана делит устройство на 2 части – первая наполнена воздухом, а вторая содержит запас воды, которая расходуется на бытовые нужды. Когда ее уровень снижается до минимума, автоматически включается насос и восполняет запас, что и обеспечивает стабильное давление.

Установка оборудования для очистки воды

Вода, которую забирают из скважины, часто содержит много механических примесей. Поэтому специалисты считают, что фильтр грубой очистки для этой системы необходим.

Для монтажа дополнительных фильтров нужно сначала сделать анализ жидкости, чтобы понять, какие очистные сооружения подходят. Такие исследования делают специализированные лаборатории. Когда результаты получены, надо выбрать фильтры и подключить их к системе после гидроаккумулятора.

Подключение насосной станции своими руками по схеме

Автор Пётр Андреевич На чтение 11 мин. Опубликовано 08.12.2018

Подключение насосной станции к источнику водоснабжения можно произвести своими руками. Но, в то же время, подключение станции к водопроводу должно производиться с соблюдением всех технических нюансов. Прежде всего, требуется правильно составить схему установки водоподающей аппаратуры, а затем правильно подключить её к водопроводной системе.

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

Подача воды из источника водоснабжения во внутридомовую сеть.
Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
Датчики давления (манометры), соединённые с реле, а те, в свою очередь, — с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Основные схемы установки и подключения

При сборке водопроводной системы могут применяться различные схемы подключения насосных станций в частном доме.

Чаще всего встречаются следующие схемы:

Схема прямого подключения устройства в подающий трубопровод.
Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

Глубинный насос, качающий воду в накопитель.
Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Технология монтажа насосной установки

Монтаж насосной станции производится в несколько этапов. От правильной установки устройства зависит эффективность и долговечность его работы, поэтому подходить к делу следует максимально ответственно. Прежде, чем начинать монтажные работы, следует выбрать наиболее подходящую схему подключения насосной станции к водопроводу, а также определиться с местом её установки. Лишь после этого производится обвязка водоподающего устройства трубами и стыковка с внутридомовым и внешним водопроводом.

Выбор места расположения

Точка расположения насосной станции зависит от нескольких факторов. Прежде всего, это схема подачи – прямая или через накопительный бак. Также на расположение установки влияет климатические условия. В южных районах, где не бывает сильных морозов, поместить станцию можно прямо над источником водоснабжения, либо в непосредственной близости к нему.

Для этого над скважиной оборудуют заглублённую в землю камеру – кессон. В этом утеплённом приямке и помещают водоподающую аппаратуру, подводя к ней трубы и электропитание.

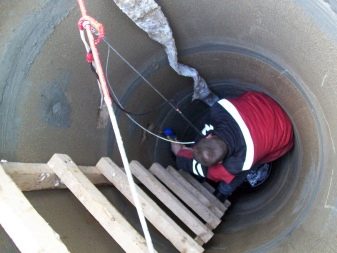

Когда вода для внутридомовой системы берётся из колодца, разместить станцию можно прямо в нём. Для этого на внутренней стенке колодца устанавливают полочку, а уже на ней монтируют насосную станцию.

Возможно также установка подающего воду устройства в специальной будке рядом с источником воды. Единственное условие – станция должна находиться в помещении с плюсовой температурой, чтобы избежать перемерзания воды внутри труб и демпфера.
Если жилое строение находится в северном регионе, то обеспечить надёжную теплоизоляцию при внешнем расположении станции будет затруднительно. Наилучший выход в таком случае – разместить станцию внутри дома. Обычно для этого используют цоколь или подвал.
Для схемы установки, включающей в себя накопительный бак, размещение насосной аппаратуры внутри отапливаемого помещения является единственно возможным. Бак-накопитель, заполненный водой, в зимнее время должен находиться в тепле. Соответственно, и водонапорная станция располагается рядом с ним.
Проведение подготовительных работ
После выбора точки установки станции, начинаем подготовительные работы. Прежде всего, монтируется основание, на котором она будет стоять. Можно залить небольшую бетонную площадку, выложить пол кирпичом, либо установить прибор на специальные кронштейны. В целях шумоизоляции, между основанием и самой станцией рекомендуют закрепить резиновую прокладку. Она будет поглощать вибрации, идущие от работы насоса и крыльчатки вентилятора.
Далее прокладываем трубопроводы:
Внутренний, идущий от насосной станции к сантехническому водоразборному оборудованию.
Внешний, соединяющий станцию или бак-наполнитель с источником воды.
Внешние трубы следует прокладывать в траншеях, расположенных ниже уровня промерзания почвы. Этот показатель различен для разных регионов. Для средней полосы России он составляет порядка 0,8-1,2 м, а для Сибири может составлять 2,5-3, и более метров.
Траншея копается таким образом, чтобы трубопровод имел небольшой скат в сторону скважины. Это необходимо, чтобы в при аварийном ремонте трубопровода, вода самотёком ушла вниз.
Сборка водозаборного узла
Тип водозаборного узла зависит от вида используемого насоса. Если это стандартный поверхностный насос, то водозаборный узел состоит из трубы, опущенной в скважину. На её конце крепится обратный клапан и фильтр-сетка, задерживающая крупный мусор. У станций, оборудованных эжекторным насосом, водозаборный узел будет иметь более сложный вид.
На всасывающую трубу также надевается клапан и фильтр-сетка, но к ней присоединяется ещё одна труба, идущая от эжектора. По этой трубе от насоса направляется часть потока обратно, в основание всасывающей трубы. Так создаются дополнительные всасывающие мощности, позволяющие значительно увеличить высоту подачи воды.
Когда требуется подавать воду из очень глубокой артезианской скважины, приходится использовать погружной насос-глубинник. Глубина подачи его составляет до 200-300 метров. Фильтр грубой очистки входит в комплект такого насоса, и устанавливается внутри него.
Погружной насос подвешивается за оголовок скважины на прочном нержавеющем тросе. Водозаборный узел следует размещать, чтобы он находился посреди водяного столба, но не ближе полуметра до дна для насоса-глубинника, и 1м –для поверхностного.
Монтаж поверхностных элементов станции
Схема сборки станции зависит от конкретной модификации аппарата. Зесь следует соблюдать одно непреложное правило: каждый из агрегатов соединяется между собой через запорные краны с резьбой-американкой и клапанами. Это даёт возможность заменять вышедшие из строя узлы без демонтажа соседних и без сброса воды из водопровода.
Перед станцией устанавливается дополнительный фильтр грубой очистки, задерживающий песок, просочившийся сквозь фильтр-сетку. На выходящем от станции трубопроводе, ведущем в здание, ставятся фильтры тонкой очистки, удаляющие из воды растворённые в ней микроэлементы.
Если размер демпферного бака, входящего в состав станции, слишком мал, можно вставить в водоподающую систему гидроаккумулятор. Это позволит увеличить аварийный запас в водопроводе с прямой подачей, без накопительного бака.
Далее, пользуясь инструкцией от производителя, подсоедините входящий и выходящий трубопроводы к соответствующим отверстиям насоса. За гидроаккумулятором устанавливаются датчики давления с манометрами и блок управления.
Первый запуск станции
Мощность электродвигателя насоса составляет порядка 0,7 – 1,5 кВт, поэтому рекомендуется подвести к нему отдельную линию электропроводки с устройством автоматического отключения тока, срабатывающего при коротком замыкании. Также следует подключить аппаратуру к заземляющему контуру.
Далее следует проверить давление в половине гидроаккумуляторного бака, заполненной воздухом. Этот показатель при запуске ниже давления, нужного для включения насоса примерно на 10%.
Выставлять настройку запуска следует, ориентируясь на объём гидроаккумулятора:
Для бака ёмкостью в до 30л установленное давление должно равняться 1,5 бар.
Для 30-50л – 1,8 бар.
От 50 до 100л – чуть ниже 2 бар.
Затем следует открутить пробку из отверстия вверху насоса, и заполнить его водой. Воду следует лить, пока она не начнёт литься из отверстия.
После этого пробку закручивают обратно, и производят такую последовательность действий:
Подключают насос к электропитанию.
Слегка открывают заливной вентиль, чтобы выпустить из системы воздух.
После начала работы насоса, спустя пару минут из выпускного отверстия системы должна пойти вода.
Когда вода не пошла, устройство выключают, и добавляют ещё воды.
После начала перекачки воды, устанавливаются окончательные настройки для автоматических реле аппаратуры.
Виды применяемых насосов
Водоподающие станции комплектуются несколькими видами насосного оборудования:
Стандартные модели, устанавливаемые поверхностным способом. Позволяют подавать воду с глубины до 8-9м.
Поверхностные, с внутренним эжектором. Система внутреннего эжектора позволяет увеличить давление в системе, и глубину всасывания до 10-12м.

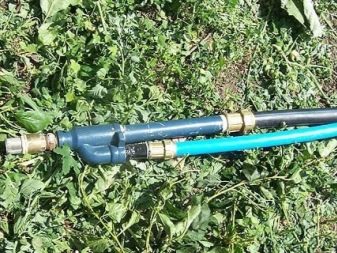

С внешним эжектором. Эжектор опускается к основанию всасывающей трубы, что увеличивает глубину всасывания воды до 30м. Минус эжекторных моделей – их шумность. Поэтому, при покупке таких устройств, заранее приготовьтесь к некому дискомфорту, либо позаботьтесь о шумоизоляции помещения.
Погружные насосы. Использование погружных типов насосной техники целесообразно для скважин, глубиной свыше 30м. Такие насосы опускаются непосредственно в скважину, подвешиваясь на тросах в полуметре от её дна.
Устройство и принцип работы гидроаккумулятора
Гидроаккумуляторы представляют собой металлические баки, объёмом обычно от 20 до 100л. В них имеются входное и выходное отверстие. Данные приборы предназначаются для поддержания рабочего давления в водопроводной сети при отключенном насосе.
Для этого внутри металлического бака располагается резиновая мембрана, которая растягивается при заполнении ёмкости водой. Когда же насос выключается, мембрана, за счёт силы сжатия, выталкивает содержащуюся в баке воду в сеть. Таким образом, в водопроводной системе поддерживается давление, необходимое для работы сантехнических приборов.
Основные правила эксплуатации
После запуска станции в эксплуатацию, необходимо регулярно производить её профилактические осмотры. При необходимости промывать фильтры, подтягивать резьбовые стыки. В случае забивки фильтров вода начинает подаваться в сеть пульсирующими рывками, а порой и вовсе перестаёт течь. Частота промывки фильтров зависит от качества воды в скважине.
Примерно раз в месяц следует осматривать и гидроаккумулятор. Если показания давления в его воздушной камере ниже необходимого уровня, то его следует поднять при помощи автомобильного насоса через нипель. Для правильной эксплуатации и техобслуживания устройства, нужно внимательно ознакомиться со схемой насосной станции и рекомендациями изготовителя, обычно указываемыми в технической инструкции.
Полезное видео по теме
Установить насосную станцию вполне по силам обычному домашнему мастеру. Для этого понадобится лишь умение держать в руках простейшие слесарные инструменты – гаечный ключ, отвёртку, пассатижи. Естественно, не лишним будет некоторый сантехнический опыт и смекалка. Наглядно ознакомиться с процедурой монтажа насосной станции можно в представленном ниже видео.

проектирование и обустройство своими руками
Ваш частный дом оснащен автономным источником воды и вы хотите организовать водоснабжение частного дома из скважины? Согласитесь, что иметь абсолютно независимые коммуникации весьма удобно. У вас нет практического опыта в обустройстве системы водоснабжения и вы сомневаетесь в собственных силах?
Мы поможем вам справиться с поставленной задачей. Ведь человек способен больше месяца жить без пищи, но без воды не протянет и трех дней. Поэтому организация бесперебойных поставок воды из скважины является первоочередным делом в вашем ежедневнике.
На помощь придут полезные рекомендации по обустройству системы водоснабжения, собранные с нашей статье.
Также здесь вы найдете поэтапный инструктаж с красочными фотографиями и подробными схемами. Для более простого восприятия информации мы подобрали видеоролик о самостоятельной организации системы автономного водоснабжения из скважины.
Содержание статьи:
Вода для автономного водоснабжения
Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.
Если представить все просто и доступно, то выделяют три вида подземных вод.
Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.
Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на организации.
По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.
Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распространения подземных вод
Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.
Типы скважин для частного водопровода
Непригодная для питья верховодка вполне подойдет для полива огорода, уборки и подобных нужд. Получить ее проще и дешевле путем устройства скважины-иглы, называемой также . Он представляет собой колонну толстостенных труб ВГП Ø от 25 до 40 мм.
Абиссинский колодец – самый простой в исполнении и дешевый способ получения воды для временного снабжения дачного участка
Первое звено колонны оснащается наконечником и фильтром, устроенным прямо в стенках водо-газопроводной трубы. Абиссинскую скважину не бурят, а забивают в грунт с помощью увесистой бабы, которую присоединяют к тросу, перекинутому через блок.
Это самый дешевый и легкий способ получения воды для временного водоснабжения. Для дачников, нуждающихся исключительно в технической воде и только в летний период.
Галерея изображений
Фото из
Комплект оборудования для абиссинской скважины
Устье скважины иглы
Абиссинский колодец в подвале дома
Полив огорода из скважины иглы
Скважины на песок могут поставлять воду как для технических, так и для питьевых целей. Все зависит от конкретной гидрогеологической обстановки на загородном участке.
Если водонос сверху перекрывает слой водоупорных грунтов, то вода вполне может оказаться питьевого разряда.
Препятствующие проникновению воды грунты водоупора пресекают проникновение бытовых стоков. Если вмещающий воду песок не имеет природной защиты в виде суглинка или твердой супеси, о питьевом назначении вероятнее всего придется забыть.
Стенки скважины укрепляют колонной стальных обсадных труб, соединенных между собой муфтами или сварным швом. В последнее время активно используется полимерная обсадка, востребованная частниками из-за доступной цены и устойчивости к коррозии.
Конструкция скважины на песок предусматривает установку фильтра, исключающего проникновение в ствол гравия и крупной песчаной взвеси.
Устройство скважины на песок обойдется значительно дороже абиссинского колодца, но дешевле бурения выработки в скальных грунтах
Рабочая часть должна выступать за пределы водоносного пласта сверху и снизу минимум на 50 см. Т.е. ее длина должна быть равна сумме толщины водоносного пласта и как минимум 1 м запаса.
Диаметр фильтра должен быть на 50 мм меньше диаметра обсадной трубы, чтобы его свободно можно было погрузить и извлечь из ствола для прочистки или ремонта.
Без фильтра и частично без обсадки могут обойтись скважины, ствол которых заглублен в скальный известняк. Это наиболее глубокие водозаборные выработки, извлекающие воду из трещин в коренной породе.
Служат они дольше аналогов, заглубленных в песок. Им не свойственен процесс заиливания, т.к. в толще вмещающих воду грунтов нет глинистой взвеси и мелких песчинок.
Риск бурения артезианской скважины заключается в том, что зону трещиноватости с подземной водой можно не обнаружить
Обсадка артезианских скважин устраивается по телескопическому принципу. Каждый нижележащий ярус конструкции должен быть на 50 мм уже предыдущего.
На глубине свыше 100 м допустимо применение асбестоцементных труб или проходка скважины вовсе без обсадки, если скальные стенки гидротехнического сооружения нет необходимости укреплять.
Если артезианской скважиной пройдено больше 10 м трещиноватой скальной породы, вмещающей подземные воды, то фильтр устанавливается. Его рабочая часть обязана перекрыть всю поставляющую воду толщу.
Схема системы водоснабжения автономного дома с одним фильтром характерна для артезианских скважин, не требующих многоступенчатой очистки воды
Тонкости обустройства системы водоснабжения
Процесс обустройства автоматизированной системы прямиком в дом для удовлетворения бытовых и хозяйственных потребностей условно можно разделить на несколько этапов. Разберем подробнее каждый из них.
Этап #1 — правильный выбор места
Первым делом нужно определиться с местом расположения скважины. Когда-то их предпочитали бурить прямо под домом — кухни тогда часто устраивались в подвале и такое решение казалось удобным.
Но дело в том, что при таком расположением проблематично при необходимости. А уж если она выйдет из строя, то то пробурить новую и вовсе невозможно. Так что лучшее место для скважины — где-то снаружи, хоть и не сильно далеко.
Обязательно учитываем санитарные нормативы. Точка водозабора должна находиться не ближе 20 метров от выгребной ямы или септика при глинистых грунтах: суглинках, супесях.
Наличие песка, способного пропускать и “впитывать” бытовые стоки, увеличивает указанное расстояние до 50 метров.
Расстояние между скважиной и поверхностными источниками загрязнения допускается 20 м, так как скважина считается защищенной точкой водозабора
Следует помнить, что чем дальше точка водозабора от точки водоразбора, тем больше средств уйдет на . Дачникам, прокладывающим летний водопровод на участке, удаленность от источника не слишком интересна.
Учитывать ее должны любители постоянного проживания за городом. Ведь для сооружения стационарной системы водоснабжения потребуется рыть траншею.
Абиссинский колодец и мелкие скважины не стоит располагать ближе 5 м к фундаменту. Извлекая подземную воду, они будут заодно тащить частицы рыхлого грунта и постепенно вымывать породу.
Со временем процесс подобного ослабления может привести к просадке и деформации фундамента. Зато глубокие скважины на свойства подстилающих фундамент пород практически не влияют.
Галерея изображений
Фото из
Место для неглубокой скважины
Поиск места под глубокую скважину
Кессон для источника воды
Оптимальная длина трубопровода
Этап #2 — определение общей схемы
Конструктивно вся схема выглядит просто. Главный элемент — насос. Он и поднимает воду с глубины. Может располагаться непосредственно в скважине () или работать на поверхности (). Первый вариант обеспечивает забор воды с большей глубины.
Внутренний водопровод устраивается или с расположенным на чердаке баком-накопителем, из которого вода поступает к потребителю самотеком, или с гидропневматической установкой, расположенной в подвальном помещении или перовом этаже
Второй удобнее монтировать и обслуживать, он предпочтительней при больших сезонных перерывах (на дачном участке, например). Но поверхностный насос не обеспечивает подъема с глубин свыше 8 метров.
Тут еще следует учитывать и удаление по горизонтальным участкам на поверхности — 10 метров транспортировки воды в горизонте приравниваются метру подъема. Кстати, еще одна причина не удалять сильно скважину от дома.
Галерея изображений
Фото из
Подготовка гидроаккумулятора к подключению
Уплотнение соединения сантехническим льном
Навинчивание отвода на гидробак
Подсоединение водопроводной трубы к отводу
Далее вода поступает в . Он представляет собой стальной или пластиковый резервуар. В нем имеется резиновая емкость, куда накачивают воздух.
Этот сжимаемый объем и создает давление в системе и вытесняет воду к точкам разбора— вода, как известно, не сжимается, а вот воздух таким свойством обладает.
Автоматика следит за перепадами давления. При падении давления ниже заданного уровня она включает насос, при достижении — выключает. Так создается стабильное давление в системе и нормальная подача воды к точкам разбора.
Мощность и объем гидроаккумулятора (и насоса) подбирают с небольшим запасом, исходя из пикового варианта расхода. То есть плюсуют все точки: туалет, раковину, душ и так далее. Если есть сезонный полив, то его тоже учитывают при расчете.
Типовая схема водоснабжения частного дома от скважины, обустроенной кессоном
Помимо насоса и накопителя, в набор входит , препятствующий току воды обратно в скважину, предохранительный клапан, сбрасывающий давление, различные датчики и реле, запорная арматура и фильтры.
Песчаные косые фильтры обязательны и предотвращают проникновения песка в систему. А вот фильтры тонкой очистки нужно подобрать, исходя из состава добываемой воды.
Все линии автономной водопроводной сети должны отсекаться запорными вентилями. Желательно, чтобы соединения выполнялись разборными — при помощи так называемых «американок».
Но вообще, окончательная конфигурация всей схемы варьируется, исходя из конкретных задач. Но основа на базе насоса и гидроаккумулятора всегда остается неизменной.
Схема водоснабжения из скважины не сильно сложная и может быть собрана своими руками
Этап #3 — компоновка и расположение оборудования
При монтаже водоснабжения из скважины своими руками чаще всего вызывает затруднение размещение оборудования. Тут вариантов много.
Наиболее рациональным стоит признать — специального колодца у скважины, где и располагают все механизмы. Получается, что оборудование стоит непосредственно у точки забора воды и затраты на транспортировку по горизонту минимальны.
Второй плюс — тишина в доме. Насосная станция довольно шумное устройство, так что размещение ее вне периметра жилой зоны оправдано.
Часто оборудование насосной станции устанавливают непосредственно в кессоне скважины — тише в доме
Кессон представляет собой укрепленную и утепленную яму с утепленным же перекрытием, заглубленным на глубину ниже расчетной точки промерзания.
Этим исключается промерзание кессона — дело в том, что температура на грунта на этой глубине примерно неизменна круглый год и всегда выше нуля.
Так что при нормальном утеплении стенок и оголовка кессона риска падения температуры нет. Наземные сооружения в таких случаях работают много хуже.
Если устройство кессона невозможно по каким-либо техническим причинам, устье скважины закрывают герметичным оголовком
Если нет возможности соорудить кессон, то все оборудование можно разместить и в доме.
Хорошо, если для этих целей будет выделено отдельное помещение.
При продуманном размещении оборудования оно не занимает много места в выделенном для него помещении
Если нет возможности выделения для подобных целей отдельной изолированной площади, можно для этого использовать ванную комнату.
Но если и там нет места, то можно присмотреться к шкафам под мойкой на кухне.
Накопительный бак, фильтры для очистки воды и систему нагрева лучше всего расположить в специально устроенном техническом помещении
Часто размещают под лестницей или в кладовке, хорошо для подобных целей подходит подвал или даже погреб — этот вид оборудования не так уж и громоздок и неприхотлив.
Тут главное не место монтажа, а его правильность. А уже само месторасположения на качество работы совершенно не влияет. На удобство доступа – да. Но не на работу.
Можно расположить оборудование в кухонном шкафу под мойкой – это один из самых популярных вариантов размещения оборудования
Этап #4 — особенности прокладки труб
Трубы для монтажа всей системы лучше брать пластиковые, ПНД. Они легкие, долговечные, надежные. Не боятся коррозии, на внутренней поверхности не образуется бактериального налета.
Стойко переносят гидроудары, могут выдержать замерзание воды внутри них. Хотя до этого, конечно, лучше не доводить. Их просто гнуть и резать. Допускается укладка непосредственно в грунт.
Утепление ввода на пути от скважины до дома никогда не бывает излишним. Особенно, если в регионе проживания наблюдаются холодные зимы
На участке вне дома трубы прокладывают на глубине ниже точки промерзания. В крайнем случае существует специальный низкотемпературный обогревающий кабель, который пропускают в трубу и подключают к электрической сети.
Он не дает замерзнуть воде внутри магистрали даже в сильные морозы. Но это лишний расход электроэнергии — куда проще и действенней просто осуществить прокладку трубы чуть глубже.
Если прокладка стационарного трубопровода производится ниже глубины сезонного промерзания грунтов, утепляют только участок выше уровня промерзания
Ввод водопровода от скважины в дом лучше производить тоже на глубине, под землей. Если это невозможно и приходится запускать трубу в дом через цоколь, то этот участок подлежит обязательному утеплению.
Причем утеплитель должен начинаться еще ниже уровня промерзания.
Если планируется выход питающей трубы в пределах промерзающего участка, ее следует обязательно утеплить — при этом утепление должно начинаться на участке, расположенном ниже расчетной глубины промерзания
Уже в доме монтаж может производиться любым способом: трубы ПВХ, медь, сталь и так далее — кому что удобнее и проще.
Главное, чтобы это было надежно и добротно.
Грамотное устройство водоснабжения от скважины до частного дома гарантирует безотказность работы системы и отсутствие поломок оборудования
Много вопросов вызывают расположение датчиков и их ассортимент, правила установки запорной и предохранительной арматуры.
Выводы и полезное видео по теме
Лучшим подспорьем для пояснения подобных темных мест будет видео, представленное ниже.
Просто помните принцип: всегда берите все параметры с запасом.

Соорудить систему водоснабжения из скважины собственными руками можно самостоятельно, если следовать указаниям сборников строительных и технологических правил.
Если же у вас есть большие сомнения в своих силах, то лучше пригласить специалистов. И хотя этот вариант обойдется дороже, чем обустройство своими руками, но результат вас порадует. Тем более, что вы сможете сэкономить силы и личное время.
У вас есть опыт самостоятельного обустройства скважины и прокладки водопровода? Или вы столкнулись с определенными трудностями при сооружении системы водоснабжения? Поделитесь, пожалуйста, своим опытом в комментариях к нашей статье.
Коллекторная схема водоснабжения | elesant.ru
class=»eliadunit»>

Вступление
Комплект устройств при помощи, которых вода поступает в помещение из наружного источника воды и распределяется по трубопроводам к водозаборным устройствам, называется схема водоснабжения. Схемы водоснабжения квартиры или дома могут выполняться в трех вариантах:
последовательная или тройниковая;

веерная или коллекторная;

смешанная (последовательная и параллельная в одном помещении).

Подробно о схемах водоснабжения квартиры вы можете почитать в статье: Способы разводки водопровода в квартире. В этой статье я разберу подробно веерную иначе коллекторную схему водопровода.
Что такое коллекторная схема водоснабжения
Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо .
При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).
Устройство, от которого протягивается водопровод, называется коллектор. В схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей вод.
Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.
Преимущества и недостатки коллекторной системы водоснабжения
К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес
Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.

Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.

К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.
Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.
Чертеж коллекторной схемы водоснабжения
На рисунке ниже приведена схема водоснабжения по коллекторной схеме. Это общий распространенный вариант, предложенный для примера.
Коллекторная схема разводки водопровода:
1 ,3 Шаровые краны на полотенцесушитель;
2 Шаровой кран на перемычку байпас;
4 Главный он же, аварийный шаровой кран на горячую воду;
5 Фильтр грубой очистки;
6 Счетчик учета;
7 фильтр тонкой очистки с латунной сеткой 100 мкм;
8 Редуктор давления, для домов без подкачивающих насосов;
9 Коллектор;
1О Главный, аварийный шаровой кран на холодную воду.
Что такое коллектор
Коллектор иначе гребенка это сантехническое устройство, имеющее один ввод и несколько выводов. На каждом выводе установлены регулирующие вентиля, для изменения и отключения потока водоподачи. К коллекторам можно присоединять медные, стальные, полимерные, металлопластиковые водопроводные трубы.
class=»eliadunit»>
Выпускаются коллектора с возможностью подключить подачу воды с двух сторон. В процессе монтажа один ввод заглушается.
Выпускаются коллектора с различным количеством выводов. Наиболее распространены на 2,3,4,5,7 выводов. Фирмы производители самые разнообразные. В зависимости от фирмы разница цена и качество коллекторов. Из дорогих и надежных можно назвать фирму Valtex.
Принцип работы коллекторной схемы водоснабжения
Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.
Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за пол-оборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.
Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Расчитаны на 8000 циклов.
Еще несколько плюсов коллекторной системы водоснабжения
Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода . Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.
Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.
Несколько примеров схем коллекторной системы водоснабжения
Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.
Общая схема водопроводной разводки в квартире с двумя санузлами:
Эту схему можно следующим образом . На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.
В следующих статьях я опубликую Шесть Проектов коллекторной системы водоснабжения для одной квартиры и шесть проектов тройниковой разводки водопровода для одной квартиры.
Один вы видите чуть выше. Второй пример здесь. Это Монтажная схема водоснабжения санузла по тройниковой (последовательной) схеме, медными трубами на обжимных фитингах.
Фотоальбом смонтированных коллекторов
©Elesant.ru
Другие статьи раздела: Водопровод

class=»eliadunit»>
установка своими руками, схема монтажа варианта для частного дома, как подключить

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.
Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности
Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.
Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.
В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.
Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.
Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:
обеспечивает автономное водоснабжение в доме;
позволяет повысить эффективность системы водоснабжения;
позволяет более безопасно эксплуатировать оборудование и трубопроводы;
позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;

обеспечивает стабильный напор воды и поддерживает постоянное давление;
увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
снижает затраты на электроэнергию и износ оборудования;
дает возможность выбрать место для монтажа агрегата;
имеет компактные размеры и небольшой вес;
просто монтировать.

Как выбрать?
Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.
Технические характеристики станции
Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.
Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.
Особенности скважины, колодца
Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.
Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.
Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.
Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа
До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.
При этом необходимо учесть:
удаленность станции от скважины или колодца;
температуру и влажность в месте, где будет установлен насос;
наличие свободного пространства под ремонт и обслуживание устройства;
возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.
Сложностей при монтаже готовой насосной станции обычно нет.
Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.

Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.

Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.

Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.

Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.

Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.
Как собрать?
Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.
Основные функциональные узлы станции:
насос центробежного типа, который поднимает и транспортирует воду в дом;
гидроаккумулятор, который смягчает гидравлический удар;
реле давления;
электродвигатель, соединенный с насосом и реле давления;
манометр, позволяет определить давление;
система водозабора с обратным клапаном;
магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.
Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?
Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.
Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.
В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.
Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Советы
После того как водоснабжение в доме налажено при помощи насосной станции, ее требуется периодически обслуживать. В первую очередь требуется постоянно следить за состоянием фильтра грубой очистки и при необходимости его очищать. Если этого не делать, то производительность станции будет снижаться, а вода идти рывками. В том случае, если фильтр полностью забьется, насос будет работать в холостом режиме, и в итоге станция отключится. Насколько часто придется чистить фильтр, зависит от количества примесей в воде.
Желательно один раз в месяц, после простоя, ремонта или консервации на зиму проверять давление в воздушном отсеке гидроаккумулятора. Оно должно быть на уровне 1.2-1.5 атмосфер. Если есть необходимость, воздух надо подкачать при помощи компрессора или автомобильного насоса. Если станция используется исключительно в летний период, надо обязательно слить из системы воду до того как придут заморозки.

При монтаже лучше использовать трубы с величиной большей, чем расчетная. Это позволит скомпенсировать различные изгибы, повороты, а также толщину фундамента, если станция устанавливается в доме.
Закручивать детали в процессе монтажа или ремонта лучше всего ключом. Если данную операцию выполнять руками, в дальнейшем могут появиться течи.
Когда насосная станция подключена, для ее регулировки и определения уровня давления, при котором она выключается, в приемное устройство требуется залить примерно два литра воды. После этого насос запускают в работу. В тот момент, когда станция выключилась, необходимо зарегистрировать уровень давления воды. Также надо знать значение давления, когда станция запускается автоматически.

При определенном давлении воды насосная станция иногда не отключается, исправить данную проблему можно при помощи винтов на реле давления. Они отвечают за степень сжатия пружин. Для этого снимают крышку устройства, а затем подкручивают винт, на котором есть буквы «ДР» в сторону «+» или «–». Чтобы отрегулировать уровень давления, при котором включение станции будет производиться автоматически, надо использовать винт с буквой «Р».
О том, как подключить насосную станцию, смотрите в следующем видео.
