Схема подключения трехфазного счетчика на столбе — Портал о стройке

Подключать трехфазный счетчик следует при наличии соответствующего опыта Трехфазные счетчики подходят под напряжение в 380 В. Раньше устанавливали на предприятиях. Но сейчас напряжение в 380 В стали заводить и в частные дома в связи с возросшей потребностью в электроэнергии, а для ее правильного учета, необходимо использовать трехфазные счетчики.

Содержание статьи:

Этапы подключения счетчика

Подключение счетчика для человека, имеющего элементарные навыки работы с электрикой, не составит особого труда, пользуясь схемами и описанием. Перед этим необходимо выполнить ряд подготовительных работ.

Приобрести:

  • Монтажные рейки;
  • Автоматы;
  • Выключатели;
  • УЗО;
  • Шины;
  • Провода.

Все приобретенное оборудование устанавливается в специальный металлический бокс. Если уже такой бокс есть в доме или на частном участке, и требуется установить или заменить счетчик, то все гораздо проще. На новом счетчике откручивается пломбировочный винт, снимается крышка, на которой указана схема подключения проводов.

После установки счетчика на него устанавливается пломба

Перед тем как устанавливать и подключать новый счетчик, следует отключить электричество, снять старый и установить на его место новый.

В первый контакт счетчика заводится провод питающей фазы, во второй – отходящая фаза, в третий вводится питающий нулевой, а четвертый предназначен для отходящего нулевого. Повода, используемые для подключения провода для однофазного счетчика, должны быть такого же сечения, как и питающего. Есть еще одна особенность подключения, планируемая мощность на приусадебном участке будет превышать 10 кВт, то в этом случае контролирующими организациями выдаются технические условия на подключение уже трехфазного счетчика, рассчитанного на 380 В. Это бывает необходимо, например, при обустройстве бань, имеющих электрический котел. В этом случае подключение выполняется уже по трехфазной схеме с использованием счетчика.

Схема подключения однофазного счетчика

Каждый однофазный счетчик, если он новый, имеет достаточно подробную инструкцию его подключения. Перед тем как подключать новый счетчик, следует предварительно поинтересоваться в сетевой компании или у администрации сельского поселения, если дом вместе с баней находится в сельской местности, что нужно сделать для этого и какие документы собрать.

Однофазный электросчетчик подключить гораздо проще, чем трехфазный, даже своими руками, главное, перед тем, как выполнять, внимательно изучить:

  • Всю документацию;
  • Схему подключения;
  • А также разные варианты установки и подключения.

Когда все документы собраны, можно устанавливать счетчик, но перед ним в обязательном порядке следует поставить вводный автомат, который нужно пломбировать. Если этого не сделать, то организация, которая обеспечивает энергоснабжение, может вообще не разрешить установку и уж тем более эксплуатацию неопломбированного счетчика.

Когда все необходимые документы собраны, можно смело подключить однофазный счетчик, главное при этом не перепутать провода – фазу и ноль следует подключить к соответствующим контактам, а также правильно подключить выводящие токопровода.

Для удобства работы со схемой подключения счетчика ее рекомендуется распечатать

Счетчик какого именно производителя будет использован, не имеет особого значения, так как у всех 1 тип подключения. Лучше, чтобы счетчик был российского производства, чтобы потом при проверке и опломбировке его у представителей энергоснабжающей компании, не возникло дополнительных вопросов при проверке документов на данный прибор.

Нюансы подключения счетчика электроэнергии своими руками

Перед тем как установить и подключить счетчик для учета электроэнергии, его необходимо приобрести. Покупать их лучше всего в специализированных магазинах.

Каждый прибор имеет определенные:

  • Характеристики;
  • Параметры тока;
  • Допустимое напряжение;
  • Возможную нагрузку на прибор.

Также счетчик должен быть опломбирован заводской пломбой. После приобретения счетчика, можно приступать к его установке. Для бытовых нужд чаще всего используется обычный однофазный счетчик, установить его можно даже самостоятельно, например, в доме или же на столбе около дачного участка. Самое главное, это правильно подключить прибор, а закрепить его на место можно без особых проблем. Для подключения однофазного счетчика, следует подготовить инструменты, это в первую очередь изолированная отвертка, тестер напряжения, при необходимости, пассатижи также изолированные.

Все монтажные работы своими руками, несмотря на изолированные инструменты, следует проводить при отключении электричества.

При подключении счетчика нужно использовать специальные инструменты и защитное обмундирование

Самая первая клемма на счетчике служит для подключения питающего провода, то есть фазы, вторая нужна для токопровода, который идет в помещение, например, в баню или дом. Третья клемма служит для подключения нулевого провода, и последняя четвертая служит для подключения выходящего из помещения кабеля. Если ранее стоял счетчик, то подключить новый не составит особого труда так как провода, которые заведены в электрощиток, имеют определенную изогнутую форму, и достаточно их вставить в клеммы электросчетчика и надежно их фиксировать.

Как подключить трехфазный счетчик

Схема прямого подключения трех фазного счетчика практически равна аналогу однофазного, но c некоторыми отличиями. Естественно, что данный счетчик следует, установит в электрощит, который может быть размещен как внутри, так и снаружи помещения.

Все работы по подключению данного прибора неспециалистом должно происходить при отключенном напряжении. Следует при подключении данного счетчика учитывать очередность фаз, так как если их спутать, то прибор может выдать ошибку или вообще не работать. Нумерация контактов на счетчике идет слева на право.

Выходы фазы от счетчика к электроприборам, которые установлены в доме, идет с контактов:

  • 2;
  • 4;
  • 6;
  • Нулевой провод подключается к 7 и 8 контакту.

Если используется старый тип счетчика, индукционный трехфазный, то в этом случае на самый первый контакт подключается фаза. 2 контакта в счетчике, первый и второй, замыкаются специальной перемычкой, а с третьего идет нагрузка к фазе. Дальнейшие контакты в старых счетчиках это, как правило, 4-й, 5-й, а также 7, 8 замыкаются между собой перемычками. Входящие провода фазы, как правило, подключаются к 4, 7 контакту, а выход фазы идет с 6, 9.

Как подключить электросчетчик однофазный (видео)

В случае затруднения подключения такого счетчика, следует посмотреть схему подключения данного прибора в паспорте, который прилагается к каждому прибору. Также такая схема включения может быть нанесена на крышке прибора, которая закрывает контакты подключения к счетчику. Все электросчетчики, которые используются в быту, должны иметь заводские пломбы, а после установки, должны быть опломбированы специалистами, которые работают в энергоснабжающих компаниях.

Внимание, только СЕГОДНЯ!



Source: oteplicah.ru

Читайте также

Подключение трехфазного счетчика: схема, разновидности и особенности

Правильно выбранный счетчик — главный помощник в экономии. Чтобы сделать правильный выбор при покупке, первым делом предстоит определиться — однофазный или трехфазный. Но чем они отличаются, как происходит установка и в чем плюсы и минусы каждого из них?

Одним словом — однофазные подходят для сети с напряжением 220В, а трехфазные — при напряжении 380В. Первые из них — однофазные — хорошо знакомы каждому, так как устанавливаются в квартирах, административных зданиях и частных гаражах. А вот трехфазные, которые раньше в большинстве случаев эксплуатируются на предприятиях, все чаще и чаще находят применение в частных или загородных домах. Причиной этому стало увеличение количества бытовых электроприборов, требующих более мощного питания.

Выход нашелся в электрификации домов трехфазными кабельными вводами, а для измерения поступившей энергии выпустили множество моделей трехфазных счетчиков, оснащенных полезными функциями. Разберемся со всем по порядку.

Чем трёхфазный счётчик электроэнергии отличается от однофазного

Монтаж трёхфазного счётчикаОднофазные счетчики осуществляют учет электроэнергии в двухпроводных сетях переменного тока с напряжением 220В. А трехфазные — в сетях переменного трехфазного тока (3-х и 4-проводных) номинальной частотой 50 гц.

Однофазное питание чаще всего используют для электрификации частного сектора, спальных районов городов, офисных и административных помещений, в которых потребляемая мощность составляет около 10 кВт. Соответственно, в этом случае и учет электричества осуществляется с помощью однофазных счетчиков, большим преимуществом которых является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний).

Но современные реалии таковы, что за последние пару десятилетий существенно возросло количество электроприборов и их мощность. По этой причине не только предприятия, но и жилые помещения — особенно в частном секторе — подключают к трехфазному питанию. Но позволяет ли это потреблять больше мощности на самом деле? Согласно техусловиям на подключение, получается, что питание от трехфазной и однофазной сети практически равны — 15 кВт и 10-15кВт соответственно.

Главное же преимущество заключается в возможности напрямую подключать трехфазные электроприборы, такие как обогреватели, электрокотлы, асинхронные двигатели, мощные электроплиты. Точнее — преимущества сразу два. Первое — при трехфазном электропитании данные приборы работают с более высокими качественными параметрами, а второе — не возникает «перекоса фаз» при одновременном использовании нескольких мощных электроприемников, поскольку всегда есть возможность подключить электроприборы к фазе, свободной от просадки через «перекос».

Увеличение потребности в трехфазном питании обусловило учащение случаев установки трехфазных счетчиков. По сравнению с однофазными, они обладают высшей точностью показаний, но также имеют большие габариты и сложнее устроены, требуют трехфазного ввода.

Наличие или отсутствие нулевого провода определяет, какой счетчик потребуется установить: трехпроводной при отсутствии «ноля», а при его наличии — четырехпроводной. Для этого есть соответствующие специальные обозначения в его маркировке — 3 или 4. Также выделяют счетчики прямого и трансформаторного включения (при токах, имеющих 100А и более на фазу).

Чтобы получить более четкое представление о преимуществах однофазного и трехфазного счетчиков друг перед другом, следует провести сравнение их плюсов и минусов.

Начнем с того, в чем проигрывает трехфазный однофазному:

  • множество хлопот в связи с обязательным получением разрешения на установление счетчика и вероятность получения отказа
  • Габариты. Если до этого использовалось однофазное питание с одноименным счетчиком, следует позаботиться о месте для установления вводного щита, как и самого трехфазного счетчика.

Преимущества трёхфазного исполнения

Посмотреть видео о преимуществах трёхфазной сети:

Перечислим преимущества такого вида счётчиков:

  • Позволяет сэкономить. Многие трехфазные счетчики снабжены тарифами, такими, как дневной и ночной, например. Это дает возможность с 11 вечера до 7 утра израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
  • Возможность выбора модели, соответствующей конкретным пожеланиям к классу точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%;
  • Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр;
  • Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

Виды трёхфазных счётчиков

Виды трёхфазных счётчиков

Различают всего три вида трехфазных счетчиков

  1. Счетчики прямого включения, которые, подобно однофазным, подключаются непосредственно к сети 220 или 380 В. Они имеют пропускную мощность до 60 кВт, уровень максимального тока не более 100А а также предусматривают подключение проводов небольшого сечения около 15 мм2 (до 25 мм2)
  2. Счетчики полукосвенного включения требуют подключения посредством трансформаторов, следовательно, подходит для сетей большей мощности. Перед тем, как производить оплату потребленной энергии, необходимо просто умножить разницу показаний счетчика (настоящих с предыдущими) на коэффициент трансформации.
  3. Счетчики косвенного включения. Их подключение происходит исключительно через трансформаторы напряжения и тока. Обычно устанавливаются на больших предприятиях, так как рассчитаны на учет энергии по высоковольтным присоединениям.

Когда речь заходит об установке любого из таких счетчиков, может возникнуть рад трудностей, связанных с их подключением. Ведь если для однофазных счетчиков существует универсальная схема, то для трехфазных насчитывается сразу несколько схем подключения для каждого из видов. Сейчас разберемся с этим наглядно.

Устройства прямого, или непосредственного включения

Схема подключения этого счетчика во многом (особенно по простоте выполнения) схожа со схемой установки однофазного счетчика. Она указана в техническом паспорте, а также на обратной стороне крышки. Главным условием подключения является строгое соблюдение порядка подсоединения проводов по цвету, указанному в схеме и соответствия нечетных номеров проводов вводу, а четных — нагрузке.

Схема прямого включения трехфазного счетчика

Порядок подсоединения проводов (указано слева направо):

  1. провод 1: желтый — вход, фаза А
  2. провод 2: желтый — выход, фаза А
  3. провод 3: зеленый — вход, фаза В
  4. провод 4: зеленый — вход, фаза В
  5. провод 5: красный — вход, фаза С
  6. провод 6: красный — выход, фаза С
  7. провод 7: синий — ноль, ввод
  8. провод 8: синий — ноль, выход

Счетчики полукосвенного включения

Это подключение происходит через трансформаторы тока. Существует большое количество схем данного включения, но самые распространенные среди них:

Схема подключения трёхфазного счётчика через трансформаторы тока

  • Схема подключения десятипроводная является самой простой, а потому и самой популярной. Для подсоединения необходимо соблюдать порядок 11 проводов справа налево: первые три — фаза А, вторая тройка — фаза В, 7-9 для фазы С, 10 — нейтральный.
  • Соединение посредством клеммной коробки — она сложнее, чем первая. Подключение осуществляется посредством испытательных колодок;
  • Соединение по типу «звезда», как и предыдущая, является достаточно сложной, но требует меньшее количество проводов. Сначала в общую точку собирают первые однополярные выходы вторичной обмотки, а следующие три от других выходов направлены к счетчику, токовые обмотки тоже соединить.

Счетчики косвенного включения

Такие счетчики для жилых помещений не устанавливаются, они предназначены для эксплуатации на промышленных предприятиях. Ответственность за монтаж возлагается на квалифицированных электриков.

Какой же прибор выбрать?

Какой счётчик выбратьХоть чаще всего желающего установить счетчик буквально ставят в известность о том, какая именно модель для этого требуется и согласовать ее замену весьма проблематично, не взирая на очевидное ее несоответствие требованиям, но все же стоит освоить азы критериев, которым должен соответствовать трехфазный счетчик по своим характеристикам.

Выбор счетчика начинается с вопроса его подключения — через трансформатор или напрямую в сеть, что можно определить по максимальному току. Счетчики прямого включения имеют токи порядка 5-60/10-100 ампер, а полукосвенного — 5-7,5/5-10 ампер. Строго согласно этим показаниям подбирается и счетчик — если ток 5-7,5А, то и счетчик должен быть аналогичным, но никак не 5-10А, например.

Во вторую очередь обращаем внимание на наличие профиля мощности и внутреннего тарификатора. Что это дает? Тарификатор позволяет счетчику регулировать тарифные переходы, фиксировать график нагрузки за любой временной промежуток. А профиль — фиксирует, регистрирует и сохраняет значения мощности за период времени.

Для наглядности рассмотрим характеристики трехфазного счетчика на примере его многотарифной модели:

Следует взять на заметку, что на сегодняшний день широко распространены трехфазные счетчики для однофазных сетей и наоборот: когда в трехфазную сеть подключают сразу три однофазных.

Класс точности определяется в значениях от 0,2 до 2,5. Чем больше это значение, тем больше процент погрешности. Для жилых помещений самым оптимальным считается класс 2.

  • значение номинальной частоты: 50Гц
  • значение номинального напряжения: В, 3х220/380, 3х100 и другие

Если при применении измерительного трансформатора вторичное напряжение равно 100В, требуется счетчик такого же класса напряжения (100В), а также трансформатор
значение полной мощности, потребляемой напряжением: 5 ВА, а активной мощности — 2Вт

  • значение номинального-максимального тока: А, 5-10, 5-50, 5-100
  • максимальное значение полной мощности, потребляемой током: до 0,2ВА
  • включение: трансформаторное и непосредственное
  • регистрация и учет активной энергии

Кроме этого, важен диапазон температурных показателей — чем он шире, тем лучше. Средние значения находятся в пределах от минус 20 до плюс 50 градусов.

Также следует обратить внимание на срок эксплуатации(зависит от модели и качества счетчика, но в среднем это 20 -40 лет) и межпроверочный интервал (5-10 лет).

Большим плюсом будет и наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети. А журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр.

И самое главное. Ведь выбирая счетчик, мы в первую очередь думаем об экономии. Так вот, чтобы действительно сэкономить на электроэнергии, следует обратить внимание на наличие тарифов. По этому признаку счетчики бывают одно-, двух- и многотарифные.

Например, двухтарифные заключаются в комбинации позиций «день-ночь«, непрерывно сменяющие друг друга по графику «7 утра -11 ночи; 11 ночи -7 утра» соответственно. Стоимость электроэнергии по ночному тарифу на 50% ниже дневного, поэтому имеет смысл эксплуатировать приборы, требующие много энергии(электродуховки, стиральные и посудомоечные машины и пр.) именно в ночное время.

Практические советы о том как подключить трёхфазный счётчик электричества

Подключение счетчика данного типа осуществляется через вводной автоматический выключатель трехфазного типа (содержащего три или четыре контакта). Стоит сразу заметить, что замена его тремя однополюсными категорически запрещена. Коммутация фазных проводов в трехфазных выключателях должна происходить одновременно.

В трехфазном счетчике максимально просто устроено подключение проводов. Так, первые два провода — вход и выход первой фазы соответственно, аналогично — третий и четвертый провода соответствуют входу и выходу второй, а пятый и шестой — входу и выходу третей фазы. Седьмой же провод соответствует входу нулевого проводника, а восьмой — выходу нулевого провода на потребителя энергии в помещениях.

Заземление, обычно, отведено в отдельную колодку и выполнено в виде совмещенного провода РЕN или же РЕ провода. Лучший вариант, если имеется разделение на два провода.

Теперь по шагам разберем установку счетчика. Предположим, что возникла необходимость заменить трехфазный счетчик прямого включения.

Для начала определимся с причиной замены и временем ее проведения.

Предпочтительно производить замену счетчика в дневное время по той просто причине, что освещение в этот период значительно лучше, нежели от применения фонарика. Это значит — проводить работу будет удобнее и быстрее, что не может не отразиться на вашем кошельке, если придется воспользоваться услугами платного электрика.

После этого необходимо снять напряжение, сменив положение переключателя на автоматическом выключателе.

Убедившись, что фазы сняты, проводим демонтаж старого электросчетчика.

Сложности, которые могут возникнуть при установке нового счетчика связаны с тем, насколько отличаются производители и модели старого и нового счетчиков, а вместе с этим их формы и габариты.

Производим предварительную примерку нового счетчика, приложив его в пределах периметра соприкосновения поверхности (стенки) крепления и самого корпуса электросчетчика. Тут важно, чтобы боковые крепежные отверстия обоих из них совпали.

Если предварительна проверка показала некоторые несоответствия, устраняем их, добавив подходящие крепежные отверстия, удлиняем провода, если клеммы нового счетчика оказались расположены немного дальше и т.д.

Подключение трехфазного счетчикаТеперь, когда все сходится, приступаем к подключению. Последовательность подключения такова (слева направо): первый провод — фаза А (вход), второй — ее выход; третий — вход, а четвертый — выход фазы В; аналогично — 5-й и 6-й провода, соответствующие входу и выходу фазы С, последние два — вход и выход нулевого проводника.

Дальнейший монтаж электросчетчика происходит согласно прилагающейся к нему инструкции.

Среди мер предосторожности, которых, взирая на серьезность последствий, следует строго придерживаться, главное место отводится табу на любого рода самодеятельность — создание непредусмотренных перемычек; действия, которые могут привести к нарушению нормального контакта и т.д. Необходимо тщательно следить, чтобы провода были хорошо протянутыми.

Следует помнить, что подключение счетчика может производить исключительно квалифицированный электрик, имеющий разрешение на проведение таких работ. После окончания установки счетчик будет опломбирован специалистом.

Видео о практике подключения трёхфазного счётчика

В завершение — тезисно о главных моментах

  • Преимуществом однофазных счетчиков является простота их конструкции и монтажа, а также удобство пользования (снятия фазы и показаний)
  • Но трехфазные обладают высшей точностью показаний, хоть и сложнее устроены, имеют большие габариты и требуют трехфазного ввода.
  • Позволяют сэкономить. благодаря тарифам, таким как дневной и ночной, с 11 вечера до 7 утра можно израсходовать на до 50% меньше энергии, чем при аналогичной нагрузке, но в дневное время.
  • Возможность выбора класса точности. Зависимо от того, покупаемая модель предназначена для эксплуатации в жилом помещении или на предприятии, имеются наименования с погрешностью от 0,2 до 2,5%
  • Журнал событий позволяет нотировать изменения, касающиеся динамики напряжения, активной и реактивной энергии и прямо транслировать их на компьютер или соответствующий коммуникационный центр
  • Наличие встроенного электросилового модема, с помощью которого происходит экспорт показателей по силовой сети.

Схема подключения трехфазного счетчика: через трансформаторы, напрямую

Трехфазные сети в частные дома проводят нечасто, но все-таки, при большом планируемом потреблении разрешение можно получить. С одной стороны, это хорошо, так как есть возможность мощные приборы подключать к трехфазной цепи, то есть использовать провода меньшего сечения. С другой — сама схема сложнее, сложнее разбиение потребителей на группы, так как далеко не вся нагрузка трехфазная, а при использовании обычной техники нежелательно допускать перекос фаз. К тому же даже схема подключения трехфазного счетчика гораздо сложнее, чем однофазного. В общем, нет плюсов без минусов.

Содержание статьи

Типы трехфазных счетчиков

Вообще, тип счетчика, а иногда и его марка, указан в проекте электрификации. Очень редко случается, но у вас могут спросить, какой трехфазный счетчик вы желаете. Такие либеральные проэктанты встречаются крайне редко, и все же, стоит хоть немного разбираться в теме. Есть трехфазные счетчики для подключения трех и четырех проводов. Первые подключаются если нет «нулевого» повода. С этим разобраться несложно.

Далее необходимы выбрать тип счетчика:

  • Трехфазные счетчики прямого включения. Наиболее простое подключение, так как подсоединяются напрямую к сети. Мощность подключаемой нагрузки не более 60 кВт, ток не более 100 А. К ним можно подключать провода сечением 15 мм² (не более 25 мм²). Это ограничивает область применения — в основном их ставят в домах и квартирах, на небольших предприятиях. Выбор типа трехфазного счетчика зависит от потребления тока

    Выбор типа трехфазного счетчика зависит от потребления тока

  • Трехфазные счетчики косвенного включения. Их можно подключать только через трансформаторы тока и напряжения. Ставят обычно на предприятиях, потому что ограничений по мощности такой тип не имеет.
  • Полукосвенного (трансформаторного) подключения. Также требуют включения через трансформаторы, но не настолько мощные, как косвенные, поэтому могут применяться в частных домах. При определении платы за электроэнергию показания необходимо умножать на передаточный коэффициент.

Выбирать вам особо не придется, так как тип счетчика, обычно, тоже указывается в проекте. Для частных домов либо прямого, либо полукосвенного подключения, в квартирах преимущественно прямого. Прямое подключение проще в реализации (просто завести провода на клеммы), элементарно считать показания — просто списывать их. При установке полукосвенного счетчика, нужны трансформаторы тока (ТТ) или напряжения (зависит от проекта) и рекомендовано подключение через испытательную коробку. Под все эти устройства требуется место в щите. Что еще надо помнить, что при расчете показаний требуется учитывать коэффициент трансформации для каждой фазы. То есть, надо будет показания умножать на этот коэффициент.

Принцип работы  счетчика

Однофазные и трехфазные счетчики устроены по одному принципу. Разница только в том, что в сети 380 вольт учет ведется отдельно по каждой из фаз, а затем суммируется. Давайте разберемся, как работает счетчик для одной фазы, после чего понять устройство з-х фазного несложно. Ниже изображена блок-схема современного прибора с прямым подключением.

Клеммы для подключения проводов обычно располагаются в указанном на рисунке порядке, но лучше проверить по паспорту конкретного счетчика

Клеммы для подключения проводов обычно располагаются в указанном на рисунке порядке, но лучше проверить по паспорту конкретного счетчика

Электронные модели

Электронные счетчики электроэнергии могут работать как в сетях переменного, так и в сетях постоянного тока. Постоянное напряжения обычно используется на предприятиях, так что для квартир и частных домов оно не слишком важно. Если сравнивать с электромеханическими моделями, по размерам электронные намного меньше, так как в них мало крупногабаритных элементов. Кроме того, они надежнее, так как нет подвижных деталей. Есть у электронных еще один плюс — они учитывают как активную, так и реактивную нагрузку (сумма индуктивной и емкостной составляющей).

Трансформатор напряжения подключен между фазой и нулем, трансформатор тока — в разрыв фазного проводника. Данные с трансформаторов передаются на преобразователь, где трансформируются в частотные сигналы и поступают в микроконтроллер. В нем расшифровываются показания и записываются в ОЗУ (оперативное запоминающее устройство). Параллельно микропроцессор руководит электронным реле и дисплеем.

Блок-схема электронного счетчика электроэнергии

Блок-схема электронного счетчика электроэнергии

Данные в ОЗУ сохраняются продолжительный период времени, записи делаются по типу дневника. В нем фиксируется расход электроэнергии по датам и времени, что позволяет провести анализ расхода. В некоторых модификациях, электронные трехфазные счетчики могут передавать информацию о расходе по специальному каналу. Этот канал может быть подключен к домашнему компьютеру, системе умный дом. При определенных настройках может автоматически передавать данные в абонентскую службу для проведения расчетов.

Еще одна функция электронных приборов учета — многотарифный учет. При наличии нескольких тарифных сеток, зависящих от времени, величина потребленной в разное время энергии, записывается в разные ячейки. При снятии показаний, данные списываются, умножаются на свой тариф. Использование многотарифного учета позволяет экономить на счетах за электричество.

Электромеханические или индукционные

Учет энергии в индукционных счетчиках построен на отслеживании параметров переменного магнитного поля, поэтому работать такие устройства могут только с переменным током.

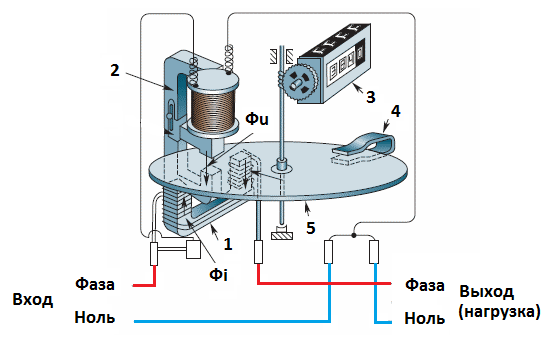

Устройство индукционного электромеханического счетчика

Устройство индукционного электромеханического счетчика

Основной элемент индукционного 3-х фазного счетчика — специально сконструированный магнитопровод с прорезью. В прорезь вставляется край диска, закрепленного на оси. Через одну из катушек магнитопровода проходит ток, вторая подключена параллельно. К плоскости диска при помощи шестеренок подключен механический счетчик, отсчитывающий повороты диска.

Ток, проходя по магнитопроводу, создает магнитное поле, а оно вихревые потоки в алюминиевом диске. Взаимодействие магнитного поля и вихревых потоков создает крутящий момент, который заставляет диск крутиться вокруг своей оси. Чем больше сила тока, тем более мощное генерируется поле, тем быстрее вращается диск, тем быстрее сменяются показания на счетчике.

Схема подключения трехфазного счетчика прямого включения

Как уже сказано выше, подключение трехфазного счетчика прямого включения очень простое. Как и в случае с однофазным, к входным клеммам подключаются провода с вводного автомата. С выходных клемм уходят на нагрузку (обычно на противопожарное УЗО, а далее, уже на автоматы линий).

Схема подключения трехфазного счетчика прямого подключения

Схема подключения трехфазного счетчика прямого подключения

Обратите внимание, с выхода счетчика провод нейтрали заводится на шину. На другие устройства ноль подается с этой шины. Как видите, подключение совсем несложное. Важно не запутаться с фазами. Для этого лучше использовать цветные провода. Соблюдение цветовой маркировки в разы облегчает разводку электропроводки.

На схеме выше на счетчик заведено сразу четыре провода, включая нейтраль. И это правильно и резонно. Но есть и другая схема, по которой защитный PEN проводник подается не на счетчик, а заводится на шину, а с нее при помощи тонкого провода подается на соответствующий вход счетчика. Эта схема может существовать, так как в ПУЭ пункт 1.7.135 есть прямое указание на возможность такого подключения.  Даже есть счетчики под такую схему — с семью выходами (а не с восемью, как обычно). Например, Энергомера СЕ303-S34.

Вторая схема подключения трехфазного счетчика прямого типа

Вторая схема подключения трехфазного счетчика прямого типа

Но не все подразделения энергосбыта одобряют эту схему. Дело в том, что при таком подключении провод PEN можно отключить. В случае с однофазной сетью это приводит к останову счетчика. С трехфазными не так. Экран погаснет, но счетчик продолжит считать, так как для работы ему достаточно наличия трех фаз. Во всяком случае так утверждают производители. Вот только они не исключают того, что погрешность учета повысится. И никто не знает в какую сторону. Чтобы предотвратить остановку счетчика, некоторые подразделения Энергосбыта ставят три пломбы — как на рисунке выше. Самое неприятное в этом случае — опломбировка шины, ведь может понадобится вносить изменения в схему.

Через трансформаторы тока

При большом потреблении тока — более 100 А — счетчики прямого подключения работать не могут. В этом случае для частного дома рекомендовано подключение полукосвенного прибора учета через трансформаторы тока. Для этого подключения необходимы три трансформатора с определенными параметрами.

  • Коэффициент трансформации. Для определения этой характеристики необходимо посчитать максимальное потребление тока (не забудьте учесть пусковые токи). Эти данные вы подаете в проектную организацию, она рассчитывает требуемый коэффициент трансформации. Обычно это 100/5, но могут быть и другие. Полный перечень возможных вариантов в таблице ниже. Коэффициенты трансформации и сопротивление обмоток трансформаторов тока

    Коэффициенты трансформации и сопротивление обмоток трансформаторов тока

  • Класс точности. Для того чтобы учет был с минимальными погрешностями, ищите трансформаторы с точностью 0,5S. При низком энергопотреблении (например, ночью или когда все на работе) они обеспечивают небольшую погрешность.

Для чего нужны трансформаторы тока при подключении счетчиков? Чтобы измерение потребленной электроэнергии было проще и дешевле. Если у вас максимальное потребление тока 100 А, соответственно, измерительный прибор (счетчик) должен быть рассчитан на прохождение такого тока. Обмотка измерительного прибора, которая выдержит 100 А, во-первых, будет дорогой, во-вторых, громоздкой. И провода для подключения такого прибора придется использовать очень толстые. В общем, неудобно и дорого. Трансформаторы тока подключаются к фазным, пропорционально преобразуют входной ток в меньший номинал и подают на стандартный измерительный прибор (счетчик в данном случае). Во сколько раз уменьшается ток и показывает коэффициент трансформации? Например, трансформатор с коэффициентом трансформации 40/5 уменьшает ток в 8 раз, 100/5 — в 20 раз.

А почему почти всегда ток уменьшается до 5 А? Это одна из стандартных величин, прописанная в нормативах. Могут быть еще варианты с 1 А, но они используются очень редко. Просто все измерительные приборы для трансформаторов тока выпускаются на 5 А или 1 А, все схемы строятся исходя из этого.

Трансформаторы тока и их подключение

Для корректной работы схемы необходимо строго соблюдать правила подключения трансформаторов. Трансформатор имеет следующие клеммы:

  • Л1 — для подключения фазного провода от входного автомата.
  • Л2 — подключают провод на нагрузку.
  • И1 и И2 — измерительные контакты для подключения клемм счетчика.
Что такое трансформатор тока для подключения счетчика

Что такое трансформатор тока для подключения счетчика

Весь потребляемый ток протекает по первичной обмотке трансформатора тока. Во вторичной обмотке возникает пропорционально уменьшенный ток, который идет на счетчик.

Вот так выглядит наглядная схема подключения 3 фазного счетчика через ТТ

Вот так выглядит наглядная схема подключения 3-х фазного счетчика через ТТ

При вычислении расхода электроэнергии показания счетчика умножаются на коэффициент трансформации. Таким образом высчитывается реальный расход электричества. Все это так, но подключать трансформаторы можно по-разному.

Десятипроводная

Наиболее популярная схема подключения трехфазного счетчика через трансформаторы — десятипроводная. Она дает высокую степень защиты, так как цепи тока и напряжения разделены. Недостаток схемы — большое количество проводов, соответственно высокая вероятность неправильного подключения.

Десятипроводная схема подключения трехфазного счетчика через трансформаторы тока

Десятипроводная схема подключения трехфазного счетчика через трансформаторы тока

Подключение происходит в следующем порядке:

  • С выхода защитного автомата фазные провода подаем на входные клеммы первичной обмотки трансформаторов тока. Обозначаются они Л1.
  • С выходов первичной обмотки трансформатора провода идут к нагрузке. Если говорит конкретно по приборам, после счетчика обычно ставят противопожарное УЗО. В этом случае выходы Л2 подают на входы этого устройства.
  • С клеммы И1 провод подаем на клемму для подключения первой фазы, со второго выхода этой фазы тянем провод на клемму И2. так подключаем все три фазы.
  • Нулевой провод  подключать можно двумя способами (описано для прямого подключения):
    • Если на счетчике есть две клеммы для нейтрали, заводим на N1, с выхода N2 подключаем к шине и далее разводку по схеме делаем с шины.
    • Если на счетчике только одна клемма для подключения нейтрали, сначала провод заводим на шину, с нее подаем на гнездо счетчика для подключения нуля.

В общем, вполне понятная и логичная схема, вот только проводов много. Чтобы не запутаться, собирайте схему последовательно. Сначала можно линейную часть, затем — измерительную. Или наоборот.

Звездой

Есть еще одна популярная схема подключения трехфазного счетчика — звездой. В этом случае все выхода измерительных обмоток трансформатора (И2) сходятся в одной точке.

Подключение счетчика электроэнергии через трансформаторы тока по схеме звезда

Подключение счетчика электроэнергии через трансформаторы тока по схеме звезда

От описанной выше она отличается двумя моментами:

  • Все выходы измерительных обмоток трансформаторов подаются в последнее гнездо счетчика.
  • Все выходные гнезда для подключения фаз также соединяются между собой и подключаются в предпоследнее гнездо на счетчике. Туда же заводится провод с шины нейтрали.

При таком подключении проводов меньше, и обратите внимание, общая точка вторичных обмоток обязательно заземлена. Недостаток этой схемы — она слишком сложна для проверки.

Через испытательную колодку

Чтобы проще было проверять состояние трансформаторов тока, рекомендовано подключать трехфазный счетчик через испытательную колодку (называют еще испытательный блок). Как известно, оставлять вторичную обмотку без нагрузки нельзя, так как это приводит к ее пробою. При подключении трехфазного счетчика через испытательную колодку, закоротить вторичную обмотку трансформатора при необходимости легко — достаточно установить перемычку между гнездами.

Подключение через клеммную колодку

Подключение через клеммную колодку

Испытательная клеммная колодка (блок) устанавливается только если используется десятипроводная схема подключения трехфазного счетчика. Сам блок ставится между счетчиком и трансформаторами.

Более наглядная схема подключения трехфазного счетчика через испытательный блок

Более наглядная схема подключения трехфазного счетчика через испытательный блок

Суть схемы не меняется, но в обслуживании узел учета проще. Всегда можно обесточить оборудование обеспечив видимый разрыв цепи. Это оборудование стоит не так много, обслуживание и измерения оно значительно упрощает. Вот только увеличивается число точек коммутации, но, в данном случае, этот недостаток не так критичен.

Как подключить трехфазный счетчик в однофазную сеть

Редко, но бывает, что есть трехфазный счетчик, а его надо установить в сеть 220 В. Это возможно, если прибор учета прямого включения. В этом случае подключается одна из фаз, остальные остаются просто незадействованными.

Схема подключения трехфазного счетчика в однофазную сеть

Схема подключения трехфазного счетчика в однофазную сеть

Само подключение несложное, но могут возникнуть проблемы с энергопоставляющей организацией. Они далеко не всегда принимают такое подключение. Обычно мотивируя тем, что остаются варианты для хищения электроэнергии.

схема подключения, монтаж в щитке.

Современные трехфазные счетчики, которые ранее применялись исключительно в производственной сфере, в последнее время нередко используются и в бытовых целях. Объясняется это тем, что владельцы частных домов все чаще предпочитают пользоваться трехфазными электрическими сетями, в которых допускается установка специального силового оборудования (двигателей АД, мощных насосов и тому подобное).

Схема включения счётчика

Схема включения счётчика

С общей схемой включения электросчётчика, который устанавливается в силовых линиях, можно ознакомиться на приведённом выше рисунке.

С другой стороны, подключение трехфазного счетчика к бытовым сетям энергоснабжения объясняется возросшими потребительскими мощностями, которые не могут обеспечить однофазные цепи.

Но прежде чем пользователь попытается воспользоваться преимуществами этого прибора, ему необходимо основательно разобраться с тем, как правильно подключить 3-х фазный счётчик в действующую электросеть.

Необходимость в трёхфазном учете

Согласно требованиям действующих нормативов, при возрастании величины потребляемой объектом мощности до значений 15-20 кВт и выше должна применяться трехфазная система питания. Объясняется это тем, что при указанных мощностях величина электрического тока в цепях может достигать 70-ти Ампер, что считается недопустимым для городских квартир.

Дополнительная информация. Для обеспечения нормального режима работы многоквартирной сети потребуется электрический кабель с сечением жил порядка 10 мм², монтаж которых практически невозможен в реальных условиях.

При данных показателях потребления действующими положениями ПУЭ предписывается использование системы энергоснабжения, рассчитанной на 380 Вольт. Учёт расходуемой энергии в этом случае обеспечивается подключением трехфазного электросчетчика непосредственно в питающую цепь.

Потребляемая при этом мощность распределяется между тремя фазными жилами, вследствие чего ток в каждой из них снижается примерно до 2,5 Ампер. Благодаря такому подходу, сечение жил подводящего кабеля, к которому подключается вся электросеть, можно будет уменьшить до значения порядка 2,5 мм².

Зависимость сечения проводников от протекающего по ним тока или от потребляемой нагрузкой мощности представлена в отдельной таблице (смотрите https://elquanta.ru/schetchiki/podklyuchenie-schetchika.html). Понятно, что при уменьшении этого параметра снижается и стоимость всей электропроводки, а также существенно упрощается ее монтаж.

Переход на современную и универсальную трехфазную схему питания предпочтителен и с точки зрения поддержания требуемого температурного баланса, обеспечивающего безопасные условия эксплуатации всей системы электроснабжения.

Естественно, что этот способ организации электропитания и учёта в частном доме потребует значительных по величине материальных издержек. Так что всем желающим воспользоваться преимуществами трехфазного подключения необходимо заранее определиться со своими финансовыми возможностями.

Виды подключения

В зависимости от способа включения трехфазного прибора различают следующие виды их подсоединения:

  • Так называемое «прямое» или непосредственное;
  • Полукосвенное;
  • Косвенное.

Первый из них используется в тех случаях, когда ток в каждой из фаз не превышает 100а. При данном подходе подводящие провода подсоединяются непосредственно к контактам прибора.

В этом случае счетчик прямого включения позволяет реализовать наиболее простое из всех возможных решений, не требующее значительных материальных издержек. В отличие от него два других варианта предполагают использование специальных преобразовательных устройств, позволяющих понизить величину тока в контролируемых цепях.

Уточняющая информация. Для того чтобы подключить трехфазный счетчик к действующей сети с током в каждой из линий более 100 Ампер потребуются трансформаторы тока (ТТ).

Рассмотрим различные схемы включения электросчётчика на примере конкретных образцов учётных приборов.

Прямое

Этот вид подключения применительно к приборам от фирмы «Энергомера», например, практически ничем не отличается от типовой однофазной схемы включения счётчика. Потребляемый нагрузкой ток проходит в этом случае непосредственно по обмотке прибора, включённого в разрыв питающей цепи.

Электрическая схема подключения трехфазных счетчиков напрямую выглядит следующим образом (смотрите рисунок, размещённый ниже).

Непосредственное включение

Непосредственное включение

Важно! Устанавливаемый на объекте трехфазный счетчик может включаться напрямую лишь в том случае, когда рассеиваемая в нагрузке мощность не превышает 60-ти кВт.

При больших показателях этого параметра действующими нормативами предписывается использование полукосвенного или косвенного включений.

Полукосвенный и косвенный способы

При данном способе счетчик электроэнергии во все три фазы включается через специальный понижающий прибор, называемый трансформатором тока. Его применение позволяет организовать процедуру учета в цепях со значительными токами и рассеиваемыми мощностями (схема приводится ниже).

Схема включения через ТТ

Схема включения через ТТ

На представленном выше рисунке Л1 и Л2 – обозначения входов и выходов каждой из трех фаз, а И1 и И2 – соответствующие им измерительные обмотки, которые включаются в разрыв питающих фазных цепей.

Существенным недостатком данного способа включения является обязательность учёта коэффициента трансформации, влияющего на результаты оценки потреблённой электроэнергии, а также на начисление суммы оплаты. Ещё одним неудобством трансформаторного включения является сложность снятия показаний, которыми правомочны заниматься лишь представители энергетических компаний.

Трехфазный прибор учёта косвенного и полукосвенного типа в условиях частных загородных хозяйств используется крайне редко. Основная область их применения – высоковольтные линии общепромышленного назначения, с величиной действующего напряжения 6(10) кВ.

Приборы индукционные

Порядок работы счетчиков электроэнергии этого класса основывается на вращении рабочего диска под воздействием сформированного измеряемым током переменного э/м поля.

На размещённом ниже рисунке можно ознакомиться со схематичным представлением простейшего образца типа «Энергомера» (трехфазное изделие работает по тому же принципу).

Внутренний механизм счетчика

Внутренний механизм счетчика

На этой схеме 1 означает токовую катушку, через которую протекает нагрузочный ток, создающий в ней соответствующий по величине магнитный поток Фi. Появляющееся при этом поле пронизывает своими силовыми линиями алюминиевый диск и наводит в нем вихревые токи.

Эти токи формируют другое полевое образование, которое начинает взаимодействовать с полем Фu катушки напряжения (она обозначается как «2»). Взаимодействие двух этих структур вызывает появление импульсного вращающего момента, приводящего в движение алюминиевый диск.

Последний посредством червячной передачи приводит в движение механический счетный узел 3. Постоянный магнит 4 необходим для формирования тормозящего эффекта, обеспечивающего стабилизацию вращения диска.

Электронные устройства

Современный электронный учёт электроэнергии организуется по нескольку иному принципу и позволяет получить ряд преимуществ, основными из которых являются:

  • Высокая точность снятия показаний, существенно превышающая тот же показатель для индукционного прибора;
  • Возможность эксплуатации в многотарифном режиме;
  • Допустимость организации автоматического снятия показаний.

Трехфазный электронный счётчик работает по принципу подсчёта числа импульсов, вырабатываемых встроенным в него электронным устройством, частота следования которых зависит от величины протекающего тока (его внешний вид приведен ниже).

Внешний вид электронного прибора

Внешний вид электронного прибора

Перед тем, как подключить трехфазный счётчик тем или иным способом, обязательно нужно ознакомиться с теми условиями, при которых, согласно действующим нормативам, допускается его монтаж.

Согласно основным положениям ПУЭ, современные электронные приборы трехфазного класса включают в сеть согласно схемам, которые пригодны и для индукционных приборов. На контактной панели электронного устройства входные и выходные контакты размещены точно таким же образом, как и на всех других типах трехфазных счетчиков.

Защитные и переходные устройства

Любой трехфазный счетчик электроэнергии, включаемый в высоковольтные сети через трансформаторы тока, должен быть защищен от перенапряжений, нередко возникающих в линиях энергоснабжения. С этой целью последовательно с ним устанавливаются специальные приборы, позволяющие ограничить напряжения, возникающие в линии в аварийной ситуации. Они встречаются под различными наименованиями, наиболее распространенным из которых является оин.

Это устройство по своему функциональному назначению напоминает защитный автомат. Но только срабатывает оно не от перегруза по току, а используется как ограничитель напряжения на участке питающей линии, в который включается трехфазный счетчик.

Ниже приводится схема, согласно которой осуществляется монтаж этого прибора в цепи защищаемого им оборудования.

Схема включения ОИН (УЗИП)

Схема включения ОИН (УЗИП)

Перед тем, как установить трехфазный счетчик в питающую цепь, специалисты советуют воспользоваться ещё одним специальным приспособлением, подключённым к клеммнику самого счётчика.

Указное изделие, встречающееся под обозначением икк, имеет в своей конструкции ряд перемычек, позволяющих коммутировать подключение удобным для пользователя способом. Внешний вид этого приспособления и схема включения его в цепи питания приводятся на фото ниже.

Клеммник переходной

Клеммник переходной

Из этого фото видно, что при применении ИКК монтаж и демонтаж прибора учёта любого типа существенно упрощается, что очень удобно при проведении их ремонта, например.

Дополнительная информация. При необходимости такая панель может использоваться для подключения внешних измерительных приборов.

Дополнительная установка ИКК осуществляется путём его параллельного подключения к уже имеющейся клеммной колодке.

В заключительной части обзора отметим, что рассмотренные ранее схемы включения счетчиков выбираются, в зависимости от условий их эксплуатации и характера действующей электрической сети. Для организации правильного их подсоединения важен учёт всех факторов, влияющих на работоспособность конкретного счётного устройства, определяемых не только его классом, но и особенностями механизма снятия показаний.

Видео

Схема подключения трехфазного счетчика своими руками на 380 вольт

В современное время ни одно жилое или производственное помещение не обходится без приборов для учета электроэнергии. В этой статье говорится о том, как произвести установку трехфазного счетчика электроэнергии своими руками.

Плюсы и минусы трёхфазного счетчика

В процессе работы однофазных счетчиков достаточно часто возникает своего рода перекос фаз, из-за чего напряжение в сети будет постоянно низким. При использовании трехфазного прибора таких проблем не возникает, потому что они могут работать на той фазе, которая не относится к просадке из-за перекоса.

Как выглядит прибор

При использовании трехфазного счетчика, напряжение будет достаточно высоким, поэтому нужно соблюдать правила безопасности. Но устройство имеет ряд своих недостатков:

  • нужно получить разрешение на установку устройства от местной энергетической фирмы;
  • высокий риск получить увечья от удара электрическим током и образования короткого замыкания. Чтобы этого избежать необходимо поставить предохранитель с высоким номиналом перед вводом фаз в жилое помещение;
  • необходимо много места для трехфазной модели.

Подключение счетчика 380 вольт

Основные плюсы прибора:

  • можно рационально распределять нагрузки в сети;
  • можно применять мощные трехфазные приемники;
  • сужение сечения вводимого провода.

В основном такие счетчики оптимально использовать в частных домах с большой площадью (от 90 м. кв.). Либо в квартирах, в которых подключено много мощных бытовых приборов. Ниже описаны виды устройств для учета электроэнергии.

Виды трёхфазных приборов

Счетчики условно можно поделить на два типа — однотарифные и многотарифные. В некоторых моделях есть разделение по дневным и вечерним тарифам.

За расположение тарифов и сохранение информации в памяти устройства, отвечает небольшой микропроцессор. Проще говоря, можно посмотреть данные по счетчику за любые удобные числа.

Аналоговые индукционные приборы учета энергии

Принцип работы таких счетчиков схож однофазной модели устройства.

Схема подключения 3 фазного счетчика

Электрическая энергия, проходя через индукционную катушку, образует электромагнитное поле, которое действует на железный диск. Поэтому он начинает движение.

Методы подключения с помощью трансформаторов тока

Перед началом работы необходимо обратить внимание на очень важный нюанс. На катушке располагаются две пары входных зажимов, один провод необходим для подключения соответствующего фазного кабеля и указывается символом «Л1» (от второго провода, отмеченного как «Л2» кабель проходим прямо к трехфазной нагрузке).

На индукторе измерения также располагаются зажимы, указанные как «И1» и «И2», к которым необходимо подключать обмотку параллельным способом.

Обратите внимание! Сечение кабеля должно соответствовать нагрузке в сети.

Схема подключения трехфазного счетчика через трансформаторы

Полукосвенное

Счетчики подключаются в сеть с помощью трансформаторов тока, из-за этого разрешается применять их в сетях с достаточно большими мощностями (до 63кВт). С помощью такого метода подключения, для измерения расхода необходимо разность данных умножать на известный коэффициент трансформации.

Косвенное

При таком методе, подключение выполняется через трансформаторы напряжения и тока. Этот способ используется для учета электрической энергии при высоковольтной интеграции.

Основные аспекты подключения:

  • не применяются токи прямого, обратного и номинального порядка основной частоты;
  • активная и пассивная мощности по фазе А рассчитываются с вычетами тока нулевого порядка из фазного тока;
  • учет электроэнергии такой же как описано выше.

Устройство энергомер

Прямое

Счетчики такой модели подключаются в электросеть напрямую, в таком же порядке, как и однофазные устройства. Они в основном предусматривают невысокую пропускную мощность (ток не больше 95 А), дырки под кабель имеют сечение 25мм2 (либо 15 мм2).

Поэтапное подключение прямого типа:

  • включение фазы А к нагрузке;
  • подключение фазы В к нагрузке;
  • подключение фазы С к нагрузке;
  • ввод и вывод нулевого параметра.

Расположение щитка в квартире

Важно подчеркнуть, что если человек не обладает необходимым запасом знаний и навыков, то лучше не пытаться подключить прибор самостоятельно. Это может привести не только к выходу из строя всех бытовых устройств, но и к короткому замыканию, а вследствие к пожару. Рекомендуется обратиться к профессиональному мастеру.

Обратите внимание! При подключении любого прибора, необходимо обесточивать все помещение.

В заключении необходимо отметить, что трехфазные электросчетчики отлично справляются в больших домах или помещениях, где достаточно много электрических и мощных приборов. Для небольших квартир вполне подойдут однофазные модели.

Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) - подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

Счетчики полукосвенного включения - подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

Счетчики косвенного включения - подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения - сети от 6 кВ и выше.

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Схемы прямого (непосредственного) подключения электросчетчиков

Схема прямого подключения однофазного электросчетчика



Схема прямого подключения трехфазного электросчетчика к сети TNS



Схема прямого подключения трехфазного электросчетчика к сети TNС





Схемы полукосвенного (трансформаторного) подключения электросчетчиков

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)
8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схемы косвенного (трансформаторного) подключения электросчетчиков

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)

8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку





Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм2 (для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

    Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

О самостоятельной сборке электрощитка рассказывается в этой статье.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов.  Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
