Что такое бойлер косвенного нагрева и для чего он нужен Бойлер для нагрева воды Бойлер электрический Виды бойлеров Устройство бойлеров Схемы подключения бойлеров косвенного нагрева Настенный Напольный
Бойлер косвенного нагрева — это полезное дополнение к автономному котлу отопления. Принцип работы таких водонагревательных приборов основан на использовании тепловой энергии, вырабатываемой автономной системой обогрева помещения (электро- или газовым котлом).
За счёт прохождения горячего теплоносителя от котла по замкнутому контуру трубок внутри бойлера нагревается вода, находящаяся в основной ёмкости корпуса бойлера, которая используется в системе ГВС.
Есть огромное количество видов бойлера. Отличаются размерами, ёмкостью, способом установки и подключения, наличием возможности подключения электротэнов. Тема этой статьи:
Устройство и оснащение бойлеров косвенного нагрева
Прибор состоит из накопительного бака, заполненного водой, внутри которого расположен змеевик с протекающим по нему теплоносителем. Бак обязательно изолирован от внешней среды слоем теплоизоляционного материала.
В змеевик, изготовленный чаще всего из латуни, теплоноситель поступает из отопительной системы, но можно использовать и другие источники. С целью предотвращения коррозии металла внутри накопительного бака производители размещают магниевый анод.

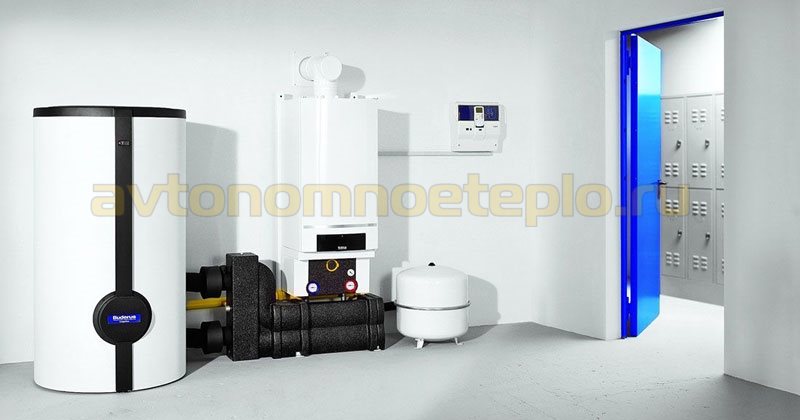

При повышении температуры вода расширяется — это приводит к возрастанию давления внутри емкости. С целью предотвращения деформации и разрушения бака систему оснащают предохранительным клапаном, сбрасывающим избыточное давление воды.
Некоторые модели бойлеров косвенного нагрева дополнительно снабжены насосом, который служит для обеспечения хорошей циркуляции теплоносителя, и термостатом, предназначенным для контроля температуры воды.
В зависимости от целей использования различается и конструкция бойлера для нагрева воды, и количество штуцеров для подключения оборудования к бойлеру.
Схемы подключения бойлера косвенного нагрева
В зависимости от установленного оборудования и вида котла, различаются и схемы подключения бойлера. На фото представлены самые распространённые схемы подключения.
Схема подключения к 2-х контурному газовому котлу для использования бойлера в общей системе ГВС
Схема подключения к 1-но контурному газовому котлу для использования бойлера в общей системе ГВС
Схема подключения к электро- или газовому 1-но контурному котлу с использованием термосмесителя в общей системе ГВС
Схема подключения к 1-но контурному электрокотлу с приоритетом Бойлера над котлом для использования в общей системе ГВС
Подробней расскажу про эту схему подключения. В чём её плюсы? Не требуется слишком мощный электрокотёл (экономия места и электроэнергии), т.к. используется электрокотёл меньшей мощности.
Он нагревает только теплоноситель для отопления и воду в баке Бойлера. Применяется такая схема при небольших площадях для отопления и большом разборе горячей воды. Бойлер используется бОльшего объёма, чем обычно.
Схема подключения Бойлера косвенного нагрева к 1-но контурному газовому или электро- котлу в систему естественной циркуляции для обшей системы ГВС. Не требует установки циркуляционных насосов.
Схема подключения Бойлера косвенного нагрева к 1-но контурному газовому котлу в схему с двухтрубной системой отпления и тёплым полом. Для этой схемы требуются распределительные гребёнки ХВС и ГВС
Это основные схемы подключения Бойлера косвенного нагрева. Как и во всех технических устройствах, есть в таких Бойлерах свои плюсы и минусы. Преимущества и недостатки использования такого оборудования почти равнозначны и зависят от условий, в которых оно используется.
Преимущества и недостатки бойлеров косвенного нагрева
К основным преимуществам бойлеров косвенного нагрева относятся следующие:
- Главные преимущества бойлера косвенного нагрева: уменьшение энергозатрат, большая производственная мощность, быстрота нагрева, простота подключения.
- Польза таких приборов особенно заметна в условиях сурового климата с длительным отопительным сезоном. Нагрев воды происходит параллельно с отоплением помещения — это позволяет оптимизировать расход энергии, исключив при этом необходимость усиления электропроводки или дополнительного подключения к газопроводу.
- Бойлер такого типа оптимально подходит для использования в частном доме, особенно в сельской местности, где отсутствует централизованная подача тепла и горячей воды.
- Отсутствие непосредственного контакта потребляемой горячей воды с нагревательным элементом обеспечивает длительный срок его эксплуатации.
- В бойлер косвенного нагрева может быть вмонтирован и другой источник тепловой энергии (электротэн), используемый в жаркое время года, когда отопительная система бездействует.
Кроме описанных выше преимуществ, такое оборудование имеет следующий ряд недостатков:
- Бойлер косвенного нагрева имеет сравнительно высокую стоимость. Кроме того потребуются некоторые материальные затраты для его подключения.
- Чтобы запустить систему косвенного нагрева и получить на выходе желаемую температуру воды, потребуется довольно длительный период времени — как минимум 2 часа.
- Для обеспечения четырех и более членов семьи достаточным количеством горячей воды потребуется прибор с рабочим объемом накопительного бака свыше 100 литров — это потребует выделения дополнительной площади для монтажа бойлера.
- К недостаткам бойлеров данного вида можно отнести, то что они зависят от подключаемых источников тепла. Например, если в этом качестве выступает отопительная система, то в летнее время она не будет работать. В таком случае, приходится пользоваться электричеством, для этого практически все модели бойлеров оборудуются электрическими ТЭНами.
Заключение
На этом короткий (но, надеюсь, познавательный) рассказ о Бойлерах косвенного нагрева закончен. Мы выяснили виды и типы бойлеров, способы применения и схемы подключения, преимущества и недостатки использования. Надеюсь, эта статья была Вам полезна.
Конечно, для правильного монтажа и подключения бойлера желательно воспользоваться услугами профессионалов. Хотя ничего сложного там нет, но нужны предварительные расчёты и далеко не каждый умелец может их сделать.
Понравилась статья? Оставьте комментарий и поделитесь ссылкой на статью в соц. сетях или с друзьями.
Подпишитесь на новые статьи. Будет ещё много новых интересных тем.
Подключение бойлера косвенного нагрева: схемы обвязки
Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.
Что такое бойлер косвенного нагрева и какие они бывают
Содержание статьи
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.
Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
Схемы и особенности подключения
Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.
В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.
Схема без приоритета
При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.
Общие правила
Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.
Подробная схема обвязки водонагревателя косвенного нагрева
Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.
На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.
Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)
Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.
При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом
При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.
Порядок работы этой схемы такой:
- При поступлении от датчика информации о том, что температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
- Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
- Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.
Как видите, схема проста, ее работа тоже понятна.
Схема с двумя циркуляционными насосами
Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.
Схема подключения к котлу с автоматическим управлением
Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.
Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.
Схема для энергонезависимого котла
В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.
Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.
При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.
Схема подключения водонагревателя косвенного нагрева в гравитационную систему
При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.
В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.
С рециркуляцией теплоносителя
При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.
Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.
Подключение рециркуляционного кольца к специальному выходу косвенника
Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.
Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.
Подключение бойлера косвенного нагрева с рециркуляцией
Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.
Как подключить водонагревательный бак — как подключать водонагреватель
Регулярные отключения горячей воды, приходящиеся, как правило, на самое жаркое время года заставляют многих из нас задуматься о покупке нагревательного бака (бойлера). Перед принятием окончательного решения (ещё до похода в магазин) желательно ознакомиться с особенностями этого оборудования и разобраться с тем, как подключается водонагревательный бак.
Сразу отметим, что перед покупкой водонагревателя вы должны определиться с подходящей для ваших условий моделью этого устройства.
Если к вашему дому или квартире уже подведён газ, то предпочтение следует отдать обогревателю, работающему на газовом топливе. В противном случае лучше всего приобрести электрический бойлер, в котором вода нагревается при помощи встроенных в него электрических приборов – ТЭНов.
Мероприятия по обустройству водонагревателя
Водонагревательный бак- установка устройства по месту его постоянной эксплуатации;
- подключение к магистрали водоснабжения;
- подключение к электрической сети или к газовой магистрали (в зависимости от выбранного вами типа обогревателя).
Установка бойлера
Бойлер традиционно монтируется в ванной комнате неподалёку от центрального (магистрального) стояка, что позволяет получить требуемый напор циркулирующей в нём воды. Местом его крепления выбирается обычно капитальная стена, способная выдержать вес бака, заполненного водой. Иногда водонагреватель монтируют над туалетным бачком, если при этом он не мешает посетителям. После того, как решён вопрос о месте крепления бойлера, можно перейти к его установке.
Для установки водонагревательного бачка потребуется следующий набор инструмента:
- перфоратор с буром или ударная дрель;
- строительный уровень;
- молоток, разводной ключ и плоскогубцы;
- специальный паяльник для труб;
- отвёртка.
В комплект водонагревателя должны входить специальные крепёжные элементы и планка, с помощью которых он навешивается в выбранном вами месте. Выставление точного положения устройства производится при помощи строительного уровня.
Процесс подключения водонагревательного бака включает в себя два этапа и предполагает подводку труб от магистрали водоснабжения и подключение к электросети (к газовой магистрали).
Видео
Видеоматериал по установке электрического бойлера:
Подключение бойлера к водопроводу
Подключение электрического водонагревателя
При решении вопроса о том, как подключить водонагревательный бак к водопроводу желательно использовать именно трубы, а не шланги, поскольку износ последних грозит неминуемым затоплением соседей снизу. Материал и установочные размеры этих труб должны совпадать с соответствующими характеристиками элементов действующей в вашей квартире водопроводной сети, что позволит вам сэкономить на переходниках.
Бойлер должен оснащаться, кроме того, специальной запорной арматурой (шаровыми кранами, устанавливаемыми на входе и выходе водного канала), которые позволяют отключать его от водопроводной системы на период консервации. Не забудьте также установить сбросный обратный клапан, защищающий бак от избыточного внутреннего давления и не позволяющий ему оставаться полностью без воды. Без этого клапана включённые «на сухую» нагревательные элементы (ТЭНы) могут элементарно сгореть.
Сбросное отверстие обратного клапана подсоединяется непосредственно к дренажной системе с помощью специальной тонкой трубки (внешне напоминающей капельницу), которая крепится к отводящему избыток воды патрубку. Второй конец этой трубки можно завести либо в бачок унитаза, либо прямо в трубу канализационной системы. На входе холодной воды рекомендуется установить фильтр тонкой очистки воды, не позволяющий посторонним загрязнениям проникнуть в систему.
От стояка с горячим водоснабжением желательно отсоединиться совсем. Если же горячая вода отключается только на непродолжительное время – вам следует убедиться в герметичности вентиля, стоящего на отводе горячей воды и перекрываемого на время работы бойлера.
Запорные краныА теперь рассмотрим более подробно общую схему подключения бойлера к водопроводной сети:
- Подключение канала холодной воды производится по направлению от трубы к водонагревателю (т.е. снизу вверх).
- Сначала на трубу с помощью специального паяльного устройства напаивается кран, а затем таким же образом устанавливается переходник типа «пластик-гайка».
- Следом за ним монтируется обратный клапан, препятствующий утечке воды из устройства и осуществляющий обратный её сброс при высоком давлении. Корпус обратного клапана закрепляется непосредственно на вводе в бойлер.
- На выходе из водонагревателя устанавливается переходник типа «гайка-пластик», который присоединяется к крану; при этом сам кран подключается к трубе, ведущей к системе разводки горячей воды.
Видео
Видеообзор элементов подключения электрического бойлера:
схема подключения и особенности использования
Мощный газовый котел, установленный в коттедже, может легко решить проблему отопления и снабжения дома горячей водой. Но количество нагретой жидкости для гигиенических и хозяйственных нужд ограничено и не всегда устраивает владельцев. Чтобы возместить ее дефицит, устанавливают БКН – бойлер косвенного нагрева для газового котла.
Рассмотрим особенности и функциональные способности накопительного агрегата, а также выясним, как лучше использовать его в паре с газовым котлом, чтобы результат был максимально эффективным.
Содержание статьи:
Отличительные черты бойлера косвенного нагрева
Бойлер – это большая бочка, главной функцией которой является накопительная. Он бывает различного объема и формы, но назначение его от этого не меняется. Без бойлера может возникнуть проблема при использовании, например, сразу двух душевых или душа и кухонного крана.
Если бытовой 2-контурный котел мощностью 24-28 кВт выдает на проток всего 12-13 л/мин, а для одной душевой требуется 15-17 л/мин, то при включении любого дополнительного крана возникнет дефицит водоснабжения. Котлу просто не хватит рабочей емкости, чтобы обеспечить горячей водой несколько точек.
Если в доме установлен большой резервуар-хранилище, даже при нескольких одновременно включенных точках водоразбора все будут обеспечены горячей водой
Все накопительные бойлеры можно разделить на 2 большие категории:
- прямого нагрева, создающие запас горячей воды при помощи нагревательного элемента – например, электрического ТЭНа;
- косвенного нагрева, подогревающие воду уже горячим теплоносителем.
Существуют и другие виды бойлеров – например, обычные накопительные водонагреватели. Но косвенно получать энергию и нагревать воду могут только объемные накопители.
БКН, в отличие от энергозависимого оборудования, работающего на электрическом, газовом или твердом топливе, использует тепло, вырабатываемое котлом. Проще говоря, для его функционирования не нужна дополнительная энергия.
Конструкция БКН. Внутри резервуара находится змеевик – стальной, латунный или медный трубчатый теплообменник, выполняющий функцию нагревательного элемента. Тепло внутри бака сохраняется по принципу термоса
Накопитель легко вписывается в систему ГВС, при этом не вызывает проблем в процессе эксплуатации.
Пользователи видят в использовании БКН немало преимуществ:
- агрегат не требует электрического питания и выигрывает с экономической стороны;
- горячая вода всегда «наготове», не нужно пропускать холодную и ждать, когда она нагреется;
- могут свободно работать несколько точек водораздачи;
- стабильная, не падающая в процессе потребления температура воды.
Недостатки тоже имеются: высокая стоимость агрегата и дополнительное место в котельной.
Объем накопительного резервуара выбирают, ориентируясь на количество постоянно проживающих в доме человек. Самые маленькие бойлеры рассчитаны на 2-х потребителей, поэтому при выборе можно отталкиваться от объема в 50 л
По всем характеристикам БКН подходит для того, чтобы его применять в паре с . Более того, это является одним из лучших решений для оборудования системы подготовки горячей воды для частного дома с большим количеством проживающих.
Но котлы бывают разными, поэтому рассмотрим и приемлемые варианты, и те, где могут возникнуть проблемы.
Газовое отопительное оборудование + БКН
На даче для летнего отдыха не обязательно устанавливать сложную систему коммуникаций, тогда как для коттеджа постоянного проживания она просто необходима. Здесь не стоит размышлять, нужен ли дополнительный бойлер для газового котла – безусловно, он окажется очень полезным приобретением, значительно повышающим комфорт проживания в доме.
Произведем обзор основных схем подключения БКН, чтобы предупредить ошибки, возможные при самостоятельном монтаже оборудования.
Схема подключения к 1-контурному котлу
Одноконтурные агрегаты выполняют одну из заявленных производителем функций: либо обеспечивают нагрев воды для ГВС, либо отапливают дом – причем второй вариант в быту применяется гораздо чаще.
Комбинированное решение – 1-контурный газовый котел + БКН – одно из лучших для небольшого коттеджа.
Схема подключения БКН к газовому котлу. Подогрев воды для отопления и горячего водоснабжения происходит синхронно, после чего она распределяется по двум веткам – к радиаторам отопления и бойлеру
Процесс нагревания происходит по следующей схеме:
- холодная вода поступает в котел, где нагревается до нужной температуры (например, +80°С) газовой горелкой;
- нагретый теплоноситель поступает в контур отопления – к радиаторам – и в теплообменник , т.е. бойлера;
- за счет повышения температуры теплообменника вода в бойлере нагревается и при включении кранов водоразбора поступает к потребителю.
При реализации этой схемы газового 1-контурного котла с косвенным бойлером главное значение имеют технические данные – мощность и скорость подачи теплоносителя.
По средним показателям, вода в бойлере, если он предварительно не функционировал, нагревается с нуля до приемлемой температуры за 5-15 минут, то есть ожидание будет длиться недолго. Обычно агрегат находится в рабочем состоянии, поэтому доступ к нагретой воде есть всегда.
Разберем особенности обвязки рассматриваемых устройств.
Для начала необходимо выбрать наиболее удобное место монтажа – чаще всего это котельная, отдельное нежилое помещение. Лучше агрегаты расположить на близком расстоянии друг от друга – так процесс нагрева происходит быстрее, да и материалов расходуется меньше.
Напольный монтаж предполагает такую установку, при которой расстояние до ближайших преград или устройств составляло бы не менее 0,5 м – это потребуется для обслуживания или осмотра агрегата
Обвязка происходит с двух сторон: загрузки и водоснабжения.
На выходе из бойлера рекомендуется установить , компенсирующий тепловое расширение и стабилизирующий работу системы. Все контуры нужно оборудовать шаровыми кранами и обратными клапанами, регулирующими направление потоков теплоносителя.
Не лишней будет и установка фильтров – вода в систему подается разная, а во время аварии может попасть песок или другой мусор, способный загрязнить теплоноситель и вывести из строя технику.
Обязательный элемент – циркулярный насос, обеспечивающий подачу воды под нужным давлением. Его монтируют на трубу между котлом и бойлером, а управляется он одним из способов: или термостатом накопителя, или термодатчиком в котле
С обеих сторон от насоса устанавливают запорные краны. Такой же кран – на входе холодной воды в котел.
На патрубке бойлера устанавливают тройник со сливным краном, и на обоих трубах – запорные краны, чтобы агрегат всегда можно было отрезать от котла для чистки или другого обслуживания. На подаче, перед запорным краном, нужно разместить воздухоотводчик.
Оптимальный вариант – это подключение с помощью трехходового термостатического клапана, который организует выход теплоносителя из котла и разделение его на два потока – в бойлер и отопительный сектор. С его помощью можно регулировать температуру: если для радиаторов подходит нагрев до + 80-90°С, то для теплых полов лучше ограничиться +45°С.
Если нет трехходового клапана, то устанавливают два , один из которых обслуживает БКН, другой предназначен для отопительной ветви.
Схема подключения котла к гелиосистеме. Взаимодействие с солнечным коллектором требует обустройства отдельного замкнутого контура с теплообменником и термодатчиками
Иногда применяют контуры с рециркуляцией теплоносителя – например, для постоянного поддержания полотенцесушителя в «рабочем» состоянии. Нагретая вода циркулирует в замкнутом контуре, не давая трубе остывать. Обязательным элементом является циркуляционный насос, а обратный клапан не нужен. Минус такой системы в летний период – перерасход энергии.
С переходом работы газового котла на «летний режим» отопительный контур просто отсекают – газовая горелка производит нагрев теплоносителя для бойлера. Но есть и другой выход – просто отключить газовый котел и пользоваться только бойлером. Это возможно, если накопитель дополнительно оснащен автономным источником нагрева – ТЭНом.
Два варианта применения с 2-контурным котлом
Владельцев газового отопительного оборудования также интересует, как работает с 2-контурным газовым котлом. Специалисты считают, что взаимодействие агрегатов возможно, но результат зависит от схемы подключения: с одной из них они просто не предназначены для работы друг с другом.
Внедрение бойлера в контур ГВС
Сначала рассмотрим вариант, когда бойлер внедрен в контур ГВС. С гидравлической точки зрения все выглядит правильно. Трехконтактный механический термостат, помещенный в корпус бойлера, при понижении температуры замыкает цепь электропитания насоса.
Тот, в свою очередь, начинает качать воду, которая циркулирует по контуру между двумя теплообменниками: нагревается от газовой горелки, а затем перемещается в змеевик БКН.
Проще говоря, оба аппарата выполняют свои функции: котел перестает отапливать и начинает нагревать воду для ГВС, а бойлер пытается за счет повышенной температуры горячей воды нагреть содержимое своего «хранилища»
Проблема возникает как раз из-за несоответствия температурных параметров. Предположим, что изначально температура заполнения бойлера +15˚С, а рекомендуемая температура нагрева воды в котле +60˚С – больше не позволяет автоматический ограничитель.
Разница между двумя заданными параметрами в 45˚ значительна, поэтому теплообмен в бойлере происходит достаточно интенсивно. Но температура начинает расти, и когда она достигает значения +40˚С, разница уже гораздо меньше – всего 20˚. Соответственно, и теплообмен замедляется.
Не забываем, что вода продолжает циркулировать между двумя устройствами. К газовой горелке котла начинает поступать не 15-градусный теплоноситель из системы ХВС, как это рекомендовано производителем, а 40-, а затем и 50-градусная нагретая жидкость из бойлера.
В результате температура жидкости моментально влетает до +60˚С, срабатывает датчик, горелка отключается, так как запрограммирована на безопасные для потребителей параметры
В бойлере вода начинает остывать – датчик снова включается, и процесс циркуляции возобновляется. И так постоянно. Это приводит к тому, что вода в бойлере не достигает нужной температуры, а остается недостаточно горячей, что не подходит для бытового использования ГВС.
Процесс взаимодействия двух агрегатов мог бы состояться, если бы горелка котла нагревала теплоноситель до +80˚С, но это запрещено инструкцией для защиты пользователей от ожогов.
Еще одна причина, чтобы не использовать БКН и контур ГВС газового котла в паре, кроется в невозможности нагревать воду в бойлере до температуры, превышающей +60˚С. Это связано с санитарными нормами.
Примерно раз в неделю аппарат заполняется горячей водой около 70-75˚С, чтобы в резервуаре не плодилась бактерия легионелла, колонии которой напоминают слизь. Большое количество бактерий в воде приводит к развитию аллергии и других заболеваний
Можно сделать вывод, что всего из-за двух, но существенных причин, схема объединения газового котла и БКН через контур ГВС признана неэффективной и небезопасной. Если у вас уже есть двухконтурный котел, просто пользуйтесь им по прямому назначению: один контур используйте для отопительной системы, второй для ГВС.
Взаимодействие БКН с контуром отопления
Второй вариант – взаимодействие БКН с контуром отопления. Техническое решение отлично работает, если не хватает производительности газового котла, и это единственный эффективный способ подключения БКН к 2-контурному котлу.
Контур ГВС не трогаем, а пользуемся только веткой, отвечающей за отопление – то есть идущей к радиаторам и системе «теплый пол». Трубу, ведущую к бойлеру, необходимо подключить сразу под котлом, после крана
При электронном управлении нужно настроить котел на нагрев воды +70°С – именно такой поступит в бойлер, где и будет происходить дальнейшая регулировка температуры. Термостат, расположенный в бойлере, при понижении температуры будет включать насос, при достижении необходимого значения – выключать.
При механическом управлении газовым котлом все происходит иначе. К термостату котла подключают второй термостат – бойлера, и тогда первым устройством можно управлять с помощью второго. Например, если на втором установить температуру +80°С, то и первый, рабочий, потребует нагрева воды до +80°С, независимо от того, какая температура на нем выставлена.
Когда в бойлере вода нагревается до нужной температуры, второй термостат разрывает цепь, и первый, расположенный на котле, снова становится «главным». Если в этот момент на нем выставлена температура +40°С, то она и снизится до 40.
Как сделать обвязку без ошибок?
Чтобы оба агрегата – и газовый котел, и БКН – работали безотказно и на протяжении всего срока службы, важно правильно , то есть установить группу безопасности и другие элементы.
Галерея изображений
Фото из
Расширительный бак для бойлера
Кран слива для обслуживания
Воздухоотводчик для удаления воздушных пробок
Насос для циркуляции горячей воды
Устанавливая фильтры грубой очистки обязательно уточните его расположение – на корпус нанесена стрелочка, указывающая на направление движения воды.
Вертикально такой фильтр устанавливать нельзя, так как в результате грубые частицы скапливаются в трубе, а не в самом фильтре. Чистку можно будет проводить только промывкой под давлением – так вы сможете запачкать всю котельную.
Расширительный бак нужно устанавливать не отдельно, а между бойлером и обратным клапаном, иначе он окажется бесполезным и не будет выполнять свои функции.
Выводы и полезное видео по теме
Как сделать обвязку 1-контурного котла с БКН:
О нюансах подключения бойлера косвенного нагрева:
Подключение газового котла к БКН на практике:
К установке и подключению бойлера рекомендуем привлечь специалистов, чтобы в дальнейшем не сталкиваться с проблемами отопления или ГВС только из-за неправильной обвязки или отсутствия важных элементов в системе. Не забывайте и про инструкции производителя, в которых часто указываются нюансы работы агрегата с тем или иным устройством.
Обвязка бойлера косвенного нагрева с рециркуляцией: схема подключения
В автономных системах ГВС, для многоуровневых объектов разводка имеет повышенную протяженность, что влияет не только на срок подачи горячей воды, но и на перерасход водных и энергоресурсов из-за того, что их приходится сбрасывать в канализацию, пока не пойдёт из крана вода нужного качества.
Такие действия сегодня просто не допустимы, когда весь мир борется за сохранение водных ресурсов на планете. Несложные расчеты говорят о том, что семья с составом в 4-е человека в год может “слить” до 14 тыс. л воды. Эта проблема тревожит научный потенциал ЕС, поэтому там повсеместно реконструируют схемы ГВС с обвязкой бойлера косвенного нагрева с рециркуляцией (БКНсР).
По этому направлению реализуются передовые, инновационные технологии в системе горячего водоснабжения в России.
СодержаниеПоказать
Принцип рециркуляции
Многие такие бойлеры стали оснащать специальным отводом для подключения линий рециркуляция воды для ГВС, чтобы обеспечить постоянную температуру нагретой воды. Поэтому при монтаже системы прокладывают дополнительную трубу, которая обеспечивает движение среды по замкнутому кольцу с возможностью ее отбора.
Система рециркуляция ГВС имеет смысл, если длина труб будет более 10 м. Принцип ее довольно простой, с небольшими конструкционными различиями, зависящими от схемы обвязки бойлера косвенного нагрева, способа разводки для конкретных потребителей: коллекторной, двухтрубной или стандартной.
При коллекторной схеме вода проходит последовательно через коллекторы, и возвращается к исходной точке системы с бойлером косвенного нагрева. В двухтрубной — вода движется параллельно с холодной, но у конечного потребителя она не останавливается, а возвращается к исходной точке.
Что такое рециркуляция
В стандартной схеме применяют обратную линию, от самого дальнего водозабора имеющей общую точку у спускного вентиля бойлера косвенного нагрева к тройнику или к холодной линии в ёмкости. Поэтому горячая вода циркулирует и поступает с расчетными параметрами к потребителю.
Насос рециркуляция горячей воды монтируется в обратку. Регулировка системы выполняется датчиком температуры и таймером, включающего оборудование системы, обычно, во время пиковой нагрузки горячего водоснабжения.
Косвенный нагрев — используется, когда у пользователя в схеме теплоснабжения есть вторичные энергоресурсы, например, в автономной системе теплоснабжения, запитанной от котла, в котором частично энергии идет на нагрев отопление, а другая — на БКНсР.
Греющий теплоноситель движется по внутреннему змеевику емкости, нагревая воду внешнего контура отопления. После чего холодный теплоноситель насосом направляется в котёл для повторного цикла, а вода из и бака-аккумулятора попадает в систему ГВС.
Конструкционно подключение бойлеров могут выполняться с несколькими контурами, в виде змеевиков, работающих от разных источников тепла: к котловому теплоносителю, к дымовым газам, к солнечному генератору и к электрическому ТЭНу.
Расчёт мощности и выбор оборудования
Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.
Как выбрать бойлер
Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.
Формула для определения мощности:
17х0.0375=0.637кВт
Расчетные параметры нагревателя:
- Минимальный объем водопотребления 1.5 л/мин.
- Объём емкости — более 100 л.
- Время нагрева воды до 2-х часов.
- Материал теплоизоляции пенополиуретан либо минвата.
- Элементы защиты: клапаны, датчики температуры и давления и предохранители.
- Срок службы — от 10 до 12 лет.
Бойлер косвенного нагрева Drazice
В торговой сети имеются надежные, проверенные практикой, бойлеры косвенного нагрева Drazice с объёмами от 80 до 200 л без ТЭНов. Корпус нагревателя подключают к внешнему источнику тепловой энергии с максимальными параметрами 110 C и 10 Бар. Теплопередача происходит через спиральный теплообменник с развитой поверхностью нагрева.
Бойлер комплектуется регулятором выходящей температуры, термостатом для управления трёхходовым вентилем или насосом циркуляции.
В нижней части предусмотрен люк, закрепленный на фланце для проведения работ по ремонту и обслуживанию, например, во время очистки бака от мусора и накипи.
Преимущества косвенных бойлеров Drazice:
- долговечность, бак изнутри покрыт эмалью без никеля и магниевым анодом для антикоррозионной защиты;
- наличие дополнительного фланца для размещения змеевика серии R;
- энергоэффективность класса «В»;
- защита от гальванического эффекта и электрохимической коррозии;
- автоматика управления для безопасной эксплуатации.
Схема обвязки бойлера косвенного нагрева с рециркуляцией
Принцип подключения водонагревателя косвенного нагрева не отличается от обычного бойлера.
Стандартное устройство выглядят так как большие баки и состоят из следующих элементов:
- цилиндрический бак – горизонтальный или вертикальный;
- изоляционное покрытие для сохранения температуры;
- датчики температуры и давления;
- змеевик — теплообменник;
- антикоррозионная защита.
Самое сложное оборудование — это змеевики, которые выполняют из стали или латуни. Они изготавливаются сложной конфигурацией поближе к днищу бака для равномерного нагрева среды. которая поступает в змеевик емкости.
Обвязка БКНсР производится согласно чертежам с учетом индивидуальных характеристик схемы теплоснабжения.
Для создания контура ГВС через бойлер используют 3 стандартные схемы монтажа:
- Включение в схему трехходового клапана.
- Размещение циркуляционного насоса с несколькими режимами работы.
- Обвязка через гидравлическую стрелку.
Трехходовые клапаны применяются с баками повышенного объема, а схема рассчитывается по принципу двухконтурного отопления. Схема с трёхходовым клапаном предусматривает установку 2-х циркуляционных насосов для распределения поступающей среды по потокам на отопление и ГВС и комплектуются термостатами и автоматическими переключателями сред.
Гидравлические стрелки используют на объектах, имеющих больше 2 контуров, например, радиаторы, тёплые полы или ГВС. Можно рециркуляцию воды выполнить по упрощенной схеме подключения бойлера косвенного нагрева, используя полотенцесушитель, для этого его устанавливают в разрыв закольцованного циркуляционного контура с насосом. Он создает напор движения среды по замкнутому контуру, БКНсР в этом случае имеет 3 врезки, 2- для ГВС и одну для подпитки системы.
Схема с рециркуляцией
Если водонагреватель имеет безнасосную схему циркуляции, рециркуляцию выполняют с помощью трехходового термостатического смесителя: ГВС, подогреваясь, циркулирует по замкнутому контуру, по мере расхода, подпитывается холодной водой.
Советы по монтажу
Считается, что легче выполнить обвязку, когда БКНсР монтируется одновременно с котлом и другим дополнительным оборудованием ГВС, поскольку врезать его в действующую схему сложнее из-за габаритов и недостаточности свободных площадей котельного зала.
Основные правила установки:
- рационализация площадки размещения, поближе к источнику;
- обустройство снования для бака;
- установка мембранного гидроаккумулятора на выходе ГВС воды в бойлере, с объемом не менее 1/10 БКНсР;
- обеспечение автономности каждого контура нагрева, через использование шарового крана;
- обеспечение защиты от противотока, через установку обратного клапана;
- обеспечение качества воды фильтрацией.
Требования безопасности при установке:
- Запрещено закреплять тяжелое оборудование на гипсокартонных или тонких перегородках. Кронштейны должны быть закреплены анкерами или дюбелями.
- Не зависимо от вида установки, монтаж производят выше уровня котла, или на его уровне.
- Напольный тип размещают на прочном основании высотой до 1 м.
- При установке, патрубки должны быть направлены к котлу.
Главная задача с которой успешно справляется БКНсР — повышение качества услуги ГВС в энергоэффективном режиме. Фактически, система ГВС с бойлером косвенного нагрева совместила в себе лучшие качества накопительных и проточных агрегатов.
Подключение электрического бойлера к газовому котлу: технология проведения работ
Задумались усовершенствовать систему автономного ГВС, чтобы гарантировано обеспечить стабильную температуру горячей воды? Согласитесь, мало приятного в том, чтобы спускать литры воды в ожидании горячей, или обжигаться, когда кто-то из домочадцев открыл кран, пока вы в душе.
Мы поможем вам разрешить проблему перепадов температуры, которая донимает практически всех пользователей двухконтурных котлов и газовых колонок. Расскажем, как выполнить подключение бойлера к газовому котлу. Такое решение позволит обеспечить подачу горячей воды постоянной температуры, а система рециркуляции избавит от необходимости спускать первую порцию в канализацию.
Далее мы расскажем, как это правильно реализовать и какие существуют схемы подключения, выделим их основные преимущества и недостатки.
Содержание статьи:
Зачем подключать бойлер к котлу?
Проточные газовые водонагреватели – котлы и колонки – очень экономичны и эффективны. Они моментально подогревают именно тот объём воды, который необходим, и именно тогда, когда это нужно, не расходуя энергию на поддержание тепла. Такая эффективность и экономичность сделали подобное оборудование очень популярным.
Однако и у них есть недостатки, существенно снижающие комфорт при использовании. Учитывая, что коммунальные счета вы оплачиваете один раз в месяц, а горячей водой пользуетесь каждый день, эти изъяны заметно портят общее впечатление.
При одновременном открытии нескольких кранов температура воды, подогреваемой колонкой, резко меняется – можно незапланировано принять контрастный душ или обжечься
Если вы живёте один, можете этого и не заметить, а вот в большой семье эта особенность доставит массу неприятных моментов.
Для любого пользователя неприятной особенностью станет невозможность настроить тонкую струйку тёплой воды – подогрев просто не будет включаться при слишком малом напоре. В результате придется открыть кран посильнее, расходуя лишнюю воду и наполняя канализацию.
Кроме того, с отоплением небольшого дома вполне справится недорогой двухконтурный котёл малой мощности – но горячую воду он не сможет обеспечить при сильном напоре. Вам придётся либо мириться с прохладой большой струи и слабым напором горячей воды, либо приобретать более дорогую модель, которая хорошо справится с водоснабжением, а на отопление будет работать на малую долю своих возможностей.
У котлов высокой производительности – наоборот, возникают проблемы на малом напоре: их теплообменник тонкую струйку воды успевает довести до кипения, и во избежание этого котёл начинает тактовать. Это значит, что он чередует очень короткие промежутки работы и простоя, постоянно то включаясь, то выключаясь. В результате температура воды из крана существенно колеблется, а котёл быстро вырабатывает свой ресурс и расходует больше газа на постоянный розжиг.
Самый дешевый двухконтурный котёл способен качественно отапливать площадь около 80 м. кв., но если жильцов больше 1 – 2 человек, напора горячей воды может быть мало
Все эти, а также некоторые недостатки системы горячего водоснабжения через проточный газовый водонагреватель можно нивелировать, включив в такую систему, в качестве накопительного резервуара, бойлер. В нём всегда будет запас воды, равномерно прогретой до желаемой температуры, при этом электроэнергия для её нагрева использоваться практически не будет.
Преимущества объединения систем
Включение электрического бойлера в газифицированную систему ГВС даёт целый ряд преимуществ и новых возможностей:
- Подача воды постоянной температуры, независимо от количества одновременно открытых кранов.
- Стабильность температуры, независимо от напора – хоть по капле, хоть мощной струёй, вода будет достаточно горячей, но не кипятком.
- Оптимизация системы, снижение расхода газа, воды, канализационных стоков.
- Возможность установки двухконтурного котла меньшей мощности и стоимости – такого, которого хватит для отопления жилья.
- Экономия ресурса котла при условии грамотного построения системы.
- Возможность обеспечить и отопление, и ГВС через одноконтурный газовый котёл с минимальным расходом электроэнергии.
- Летом можно отключить газовый котёл, а воду греть электрическим ТЭНом бойлера, сохранив ресурс дорогого оборудования.
- Наличие двух водонагревателей нивелирует неудобства на время ремонта или ежегодного обслуживания одного из них.
Такое количество позитивных моментов убедит практически каждого пользователя, ведь подключение бойлера к проточному газовому водонагревателю решает практически все его проблемы, сохраняя преимущества.
Проточные газовые водонагреватели не только экономнее, но и значительно компактнее бойлеров, ведь нет необходимости хранить нагретую воду
Однако включение бойлера в контур ГВС создаёт и некоторые трудности – о них поговорим далее.
Сложности и недостатки решения
Во-первых, увеличивается количество соединений, кранов и дополнительного оборудования, что не добавит надёжности системе. Каждая закрученная резьба или кран – это потенциальное место течи, нуждающееся в регулярном осмотре и контроле. Кроме того, установка дополнительного крана, клапана, насоса и метра трубы увеличивает общую сумму сметы.
Во-вторых, сам бойлер нуждается в ежегодном обслуживании, а в некоторых вариантах системы он изнашивается гораздо активнее, чем при обычной работе. При этом никто не отменял ежегодный сервис отопительного котла.
В-третьих, теряется такое преимущество газовых систем, как компактность: в связке с бойлером даже небольшой двухконтурный котел, подключенный грамотно, потребует немало места.
Кроме того, потребуются услуги ещё одного специалиста, который правильно выполнит обвязку оборудования и разводку отопления и водопровода.
Варианты взаимодействия котла и бойлера
Подключение электрического бойлера к отопительному газовому котлу – решение весьма нестандартное, вызванное, в основном, желанием удешевить установку системы.
Основной вариант улучшения качества горячего водоснабжения от котла – подключение бойлера косвенного нагрева, со змеевиком отопительной трубы внутри или послойным нагревом
Такая система вообще не использует электричество для нагрева воды, но дорога в установке и не даёт возможности сохранить ГВС, отключив котёл. Поэтому умелые мастера научились использовать обычные электрические бойлеры, которые по сути являются огромным термосом со встроенным кипятильником и терморегулятором.
Схема #1 — через трехходовой клапан
Этот вариант соединения газового котла и бойлера через , пожалуй, самый простой, очевидный и распространённый. Он позволяет организовать горячее водоснабжение даже от одноконтурного газового котла, сэкономив на электричестве.
Суть метода в том, что установленный клапан-тройник с терморегулятором перенаправляет поток горячей воды то в контур ГВС, то в отопительный. Управляет им автоматика бойлера: как только в баке вода достигает заданной температуры, клапан отключает подачу горячей воды в него. При этом практически постоянно котёл работает на отопление, а за тот короткий период, что заменяется вода в бойлере, батареи остыть не успевают.
Однако, если у вас большая семья или установлена огромная ванна-джакузи, для эффективной работы системы потребуется котёл высокой мощности. В противном случае после использования большого объёма воды в доме станет заметно прохладнее, а в батареи горячая вода начнет поступать только после того, как заполнит бойлер. Таким образом, приоритетным в такой схеме является водоснабжение.
Подключая терморегулятор бойлера в качестве сервопривода трёхходового клапана, установите на нём температуру хотя бы на 10 градусов ниже, чем выдаёт котёл
Также через трёхходовой клапан можно организовать , тогда при заданных условиях он будет направлять поток горячей воды назад в котёл вместо радиаторов и других элементов системы отопления. Это добавит системе безопасности и удобства обслуживания.
Схема #2 — через два независимых насоса
Далее разберем, как самостоятельно подключить бойлер к двухконтурному газовому котлу, используя схему с двумя циркуляционными насосами. Такая система наиболее сложна в монтаже, но и довольно удобна в использовании. Благодаря постоянной циркуляции воды в обоих контурах, из крана будет течь сразу горячая вода, её не нужно будет спускать, а отопление также работает постоянно, независимо от использования горячей воды.
Один насос необходим для движения воды по отопительному контуру. При этом система замкнутая, в жидкость можно добавлять специальные присадки для продления срока службы оборудования – в водопровод она попадать не будет. Практически все двухконтурные котлы оснащены , и этот насос в них встроен. Если же в вашем котле его нет, либо вы используете отдельно одноконтурный котёл и газовую колонку, установка такого насоса необходима для качественного отопления.
Второй насос обеспечивает рециркуляцию в системе горячего водоснабжения. Устанавливается он после всех точек водозабора, а после него вода, слегка остывшая после прохождения трубопровода, возвращается в бойлер, чтобы повторять свой путь, пока кто-то не откроет кран.
В бойлерах косвенного нагрева для подключения рециркуляции предусмотрен отдельный ввод, в электрических же баках такой вход – большая редкость
Подачу рециркуляции подключают через трехходовой клапан на вводе в бойлер, куда обычно подключается подача холодной воды, а в случае связки с котлом – уже нагретая вода.
Схема #3 — через гидравлическую стрелку
Гидравлический распределитель необходим для выравнивания скорости и давления воды в разных контурах, чтобы котёл и насосы могли работать бесперебойно. По сути, это резервуар с двумя или более входами и выходами, через которые потоки могут как проходить параллельно, независимо, если их давление одинаково, так и смешиваться до установления баланса.
Вместо готовой, заводской гидрострелки, иногда на выходе котла монтируют участок трубы в 2 – 3 раза большего диаметра, в который врезаются отводки нормального диаметра к разным приборам. При этом, если система перегружена, и того напора горячей воды, который выдаёт котёл, недостаточно, в линию подачи подмешивается вода из обратки, уже несколько остывшая.
Если же напротив, производительность котла чрезмерно высока, часть горячей жидкости сразу возвращается в котёл, не попадая в контуры отопления и водоснабжения.
Благодаря электрический бойлер можно подключить как к одноконтурному, так и к двухконтурному котлу. Разделение контуров можно осуществить через эту систему, а также она поможет восполнить использованный объём воды. Лучше всего выделить отдельный контур под каждый вид оборудования: бойлер и водоснабжение, батареи, тёплые полы и т.п.
Основной недостаток многоконтурной гидравлической системы – она занимает много места и довольно сложна в проектировании, монтаже и отладке
Однако, установив такую систему, вы обеспечите долгую и бесперебойную работу оборудования во всём доме, а также сможете управлять каждым контуром, вплоть до полного отключения, отдельно.
Схема #4 — подключение с проточным бойлером
Иногда оборудование устанавливают таким образом, что вся вода, нагретая котлом, попадает сразу в бойлер, а уже от него делается разводка на водоснабжение и отопление. При этом, когда кто-то открывает кран и давление в системе падает, оно восполняется за счет подачи холодной воды в котёл, вместе с обраткой или вместо неё.
Такая схема – самая простая. Она обеспечивает качественное ГВС: вода будет горячая всегда, сразу и одинаковой температуры.
Но имеет ряд недостатков:
- Из-за постоянного потока воды, бойлер, не рассчитанный на такой режим работы, будет быстро изнашиваться.
- Температура воды в горячем кране будет такая же, как в батареях – то есть, практически кипяток.
- Во время использования больших объёмов воды, возможно понижении температуры воздуха в доме.
Положительными моментами при таком решении может оказаться небольшое количество дополнительного оборудования, а также нетребовательность к параметрам бойлера.
Если электрический бойлер устанавливается с газовым котлом в качестве проточного, нет смысла переплачивать ни за объём, ни за дополнительные функции: важно только качество бака
Подключая бойлер по такой схеме, не забудьте выставить реле на небольшую температуру или даже на минимум, чтобы ТЭН не старался нагреть воду сильнее, чем это сделает котёл.
В противном случае, нагревательный элемент будет работать постоянно, обеспечивая отопление и потребляя сотни киловатт электроэнергии.
Тонкости установки компонентов системы
Определившись со способом подключения газового котла и электрического бойлера, необходимо тщательно продумать и составить схему обвязки, а затем приступать к монтажу.
Этап #1 — подключение газового котла
Этот этап следует доверить профессионалам: как и любое другое газовое оборудование, газовый котёл имеют право подключать только профессиональны, аттестованные газовой службой. Связано это с тем, что даже незначительные ошибки в монтаже и настройке, чреваты серьёзными последствиями.
В разнообразии выходов двухконтурного котла вполне можно запутаться, а если запустить неправильно подключенный котёл, дорогостоящее оборудование может выйти из строя
Если при протекании водопровода или канализации вам угрожает лужа, максимум – пара сантиметров воды на полу, то ошибка в подключении газового котла грозит пожаром, взрывом или отравлением продуктами горения.
Схемы установки двухконтурного газового котла мы рассмотрели в .
Этап #2 — установка бойлера
Электрический бойлер, работающий в связке с газовым котлом, подключается так же, как и при стандартном использовании. Единственное отличие – производится подача не холодной воды из водопровода, а уже горячей из котла.
Планируя схему горячего водоснабжения с котлом и бойлером, обязательно настраивайте терморегулятор последнего на более низкую температуру, чем в котле
Пошаговая инструкция по установке бойлера рассмотрена далее:
- В стене нужно пробить два отверстия под дюбели на таком же расстоянии, как крепление бойлера.
- Затем забить в отверстия дюбели, закрутить в них крюки-кронштейны практически до упора, развернуть их крючками строго вверх. Крепления обычно входят в комплект бойлера и рассчитаны на его вес в заполненном водой состоянии.
- Повесить бак на крючки, проверить, чтобы они точно попали в пазы.
- Выполнить водопроводные подключения к котлу и кранам с помощью пластиковых, металлопластиковых труб или гибких шлангов. На каждом подключении установить шаровой кран для удобства обслуживания бойлера.
- Сделать отвод от предохранительного клапана в канализацию с помощью тонкой трубки. Можно им и пренебречь, но тогда нужно будет затянуть винт-фиксатор, предусмотреть ёмкость, в которую может стекать небольшое количество воды, и каждые 2 недели проверять работоспособность клапана вручную.
- Подключить к электросети — эта процедура выполняется через выделенную заземлённую линию – отдельный кабель, протянутый от счетчика. Независимо от того, будет бойлер включаться в розетку, либо будет присоединён непосредственно к кабелю, понадобится установить для дополнительной защиты.
- Важно также позаботится о качественной изоляции, ведь в помещении может быть сыро.
Установка котла и бойлера – основная, самая простая и важная часть работы, но это только начало. Для их эффективного взаимодействия необходимо выполнить обвязку по заранее выбранной схеме. Об элементах таких схем поговорим далее.
Этап #3 — соединения и дополнительное оборудование
Первое, с чего должна начинаться любая система, связанная с водой, – установки фильтра для её очистки.
Установка фильтра механической очистки воды предотвратит попадание мелких твердых частиц в систему отопления и водоснабжения и продлит срок службы оборудования
Выбирая фильтр, помните, что чем лучше он будет очищать воду, тем больше прослужит и котёл, и бойлер, и всё остальное оборудование. Иначе мелкие частицы из воды оседают на стенках змеевика и бака, формируют накипь на ТЭНе бойлера, способствуют разрушению бака и приводят к быстрому выходу из строя всех деталей системы — от котла до крана на кухне.
Однако, выбирать самый дорогой фильтр, очищающий водопроводную воду до состояния питьевой, тоже не стоит – это слишком дорого и нерационально. Системы фильтрации с 2 – 3 уровнями механической очистки разной степени, от грубой до тонкой, будет вполне достаточно.
Устанавливается фильтр в самом начале цепочки, перед подключением водопровода к котлу. Будьте внимательны с направлением потока – оно обычно указывается стрелочками на корпусе.
В ходе эксплуатации не забывайте регулярно менять картриджи фильтров, иначе они перестают выполнять свою функцию и могут негативно сказываться на напоре воды.
Второе очевидное и необходимое оборудование – . Их нужно много, они ставятся на каждом соединении: перед фильтром, на вводе и выходе котла, на обеих трубках подключения бойлера, на каждом отводе от гидравлической стрелки, перед каждым водопроводным краном.
Такое количество кранов обеспечивает безопасность и комфорт эксплуатации. В определённый момент каждый узел системы потребует профилактического обслуживания, а возможно и замены, и возможность отключить только его окажется очень важной.
Расширительные баки устанавливают для компенсации перепадов давления в контуре водоснабжения или отопления, обусловленных сменой температуры воды – для безопасности
При организации ГВС через бойлер, расширительный бак обычно не требуется: в случае критического повышения давления сработает предохранительный клапан бойлера. Но если контур отопления выведен отдельно, на нём такая защита будет не лишней.
Кроме перечисленных устройств, а также гидравлической стрелки-гребёнки, о которой речь шла выше, на трубопроводы устанавливаются , не позволяющие потоку повернуть вспять даже при отключении насоса, предохранительные и трехходовые клапаны, при необходимости – редукционный клапан для снижения давления.
Альтернативные решения ГВС через котел
Как мы уже упоминали, вместо электрического бойлера, горячее водоснабжение от газового котла может быть организовано через бойлер косвенного нагрева.
Они бывают различного строения:
- со змеевиком-батареей внутри, от которого греется вода;
- бак в баке, где внутренний бак от водопровода омывается и согревается водой из отопления;
- послойного нагрева, где смешивается холодная, горячая вода и обратка от отопления.
Каждый из этих видов имеет свои особенности, но все они дороже электрических бойлеров и более громоздкие.
Как для ГВС к газовому котлу читайте в отдельной статье на нашем сайте.
Кран с автоматическим электронным управлением температуры позволит всегда пользоваться водой желаемой температуры. Термостат самостоятельно отрегулирует подачу воды из трубы горячего и холодного водоснабжения
Кроме того, проблему перепадов температуры можно решить установкой : он будет подавать равномерно подогретую воду за счет смешивания с разным количеством холодной воды. Стоит такой смеситель недёшево, но установить его зачастую проще, чем переоборудовать всю систему отопления и ГВС.
Выводы и полезное видео по теме
Мы изложили основные варианты подключения электрического бойлера к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видеоролики по этой теме.
Простая схема и инструкции для подключения бойлера к котлу
А здесь можно рассмотреть уже смонтированную систему:
Таким образом, подключение бойлера к двухконтурному котлу сделает его использование более комфортным. Кроме того, бойлер способен обеспечить ГВС с одновременным использованием одноконтурного котла в системе отопления.
Обустраиваете новую систему отопления и горячего водоснабжения в своём доме и хотите посоветоваться с нашими экспертами или другими читателями по вопросам подключения бойлера к котлу? Вы знаете другие схемы или опробовали одну из предложенных на собственном опыте? Присоединяйтесь к обсуждению темы — блок обратной связи расположен ниже.
Как рассчитать расширительный бак для бойлера косвенного нагрева ГВС
- Содержимое:
- Для чего нужен расширительный бак для БКН
- Как рассчитать объём расширительного бака для БКН
- Схема подключения бойлера с расширительным баком
Необходимость в расширительном баке для ГВС постоянно оспаривается. Причем у многих опытных сантехников включение узла в систему горячего водоснабжения вызывает как минимум недоумение. С другой стороны, многие производители сантехнического оборудования рекомендуют установить бак для бойлеров косвенного нагрева. Цель узла достаточно простая: снизить нагрузку в системе и устранить гидроудары.
Даже приблизительный расчет расширительного бака для бойлера косвенного нагрева покажет, что его минимальный объем составит не менее 10% от вмещаемой в БКН воды. А это дополнительная емкость на 10-20 л, занимающая полезную площадь. Не удивительно, что один из наиболее частых вопросов, задаваемых специалистам связан с тем насколько необходим расширительный бак для ГВС. Чтобы ответить на него нужно разобраться в устройстве и принципе работы оборудования.
Для чего нужен расширительный бак для БКН
Говоря простым языком это необходимо для защиты оборудования горячего водоснабжения от гидравлических ударов. Возникает такая потребность если потребность в ГВС удовлетворяется бойлером косвенного нагрева, подключенным к твердотопливному котлу.
Контролировать интенсивность горения и теплоотдачу котла на твёрдом топливе несмотря не все используемое оборудование достаточно проблематично. При нагревании вода расширяется и создает избыточное давление в системе, что и приводит к гидроударам.
Мембранный бак нивелирует перепады давления и защищает водопроводные краны, трубы и сам бойлер от повреждения. Происходит это следующим образом:
- Устройство бака состоит из емкости, разделенной внутри с помощью мембраны на два отдела. В первой герметичной части закачан газ или воздух, создающий давление. Второй отдел подключен к системе водоснабжения.
- При нагреве воды она увеличивается в объеме, что и приводит к нагрузке в системе ГВС. Жидкость воздействует на мембрану, продавливая её. Чем выше давление в системе, тем больше воды впускает расширительный бак.
- После остывания и уменьшения теплоносителя в объеме, мембрана, на которую оказывает давление закачанный газ, выдавливает воду из расширительного бака.
Внутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления. При перегреве теплоносителя повышается температура ГВС, увеличивается нагрузка на трубы и важные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.
Принцип работы расширительного бака с группой безопасности БКН заключается в предотвращении высокого давления в системе ГВС и возникновения гидроударов. Присутствуют обратный и сбросный клапаны, помогающие при аварийных ситуациях.
Подключение группы безопасности и расширительного бачка необходимое условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.
Как рассчитать объём расширительного бака для БКН
Самые простые вычисления, которые дадут приблизительный результат заключаются в следующем. Объем бачка должен быть не менее 10% от общего объема БКН. Следовательно:
- бойлер на 100 литров подключается к емкости не менее 10 л;
- водонагреватель на 200 литров, нуждается в баке на 20 л.
После определения необходимого объема переходят к определению дополнительных характеристик:
- Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.
- Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:
Максимальное давление Рмах, бар
Начальное давление газа Р₀, бар
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
1,0
0,25
1,5
0,4
0,2
2,0
0,5
0,33
0,16
2,5
0,58
0,42
0,28
0,14
3,0
0,62
0,5
0,37
0,25
0,12
3,5
0,67
0,55
0,44
0,33
0,22
4,0
0,7
0,6
0,5
0,4
0,3
0,2
4,5
0,63
0,54
0,45
0,36
0,27
0,18
5,0
0,58
0,5
0,41
0,33
0,25
0,16
5,5
0,62
0,54
0,47
0,38
0,3
0,23
6,0
0,57
0,5
0,42
0,35
0,28
- Выбор по мембране — резина, используемая в бачке, влияет на качество жидкости подаваемой в ГВС и сроках эксплуатации предохранительного бачка. Распространенные материалы для изготовления мембран:
NATURAL
Натуральная каучуковая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +50°С. Эластична, но допускает частичную диффузию воды. Область применения — аккумулирование холодной воды.
BUTYL
Синтетическая бутиловая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10до+100°С. Менее эластична, чем NATURAL, но долговечна с точки зрения водонепроницаемости. Область применения — станции водоснабжения (наиболее универсальный материал).
EPDM
Синтетическая этилен/пропиленовая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +100°С. Более влагопроницаема, чем бутиловая.
SBR
Используется только для не питьевой воды (котлы отопления). Диапазон температур эксплуатации от -10 до +100°С. Менее эластична.
NITRIL
Используется для активных сред (масел, топлива). Диапазон температур эксплуатации от -10 до +100°С.
- Выбор с учетом коэффициента температурного расширения системных жидкостей:
Температура Мин. — Макс.
Вода
4 — 5° С
0,00
4 — 10° С
0,03
4 — 15° С
0,09
4 — 20° С
0,18
4 — 25° С
0,29
4 — 30° С
0,43
4 — 35° С
0,59
4 — 40° С
0,78
4 — 45° С
0,98
4 — 50° С
1,19
4 — 55° С
1,43
4 — 60° С
1,68
4 — 65° С
1,94
4 — 70° С
2,22
4 — 75° С
2,51
4 — 80° С
2,82
4 — 85° С
3,14
4 — 90° С
3,47
4 — 95° С
3,81
4 — 100° С
4,16
4 — 105
4,53
Чтобы облегчить расчеты можно воспользоваться специальными онлайн калькуляторами. В исходные параметры нужно будет ввести объем бойлера. После этого программа рассчитает объем и начальное давление в газовой полости.
Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.
Схема подключения бойлера с расширительным баком
Обвязка выполняется следующим образом:
- Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.
- Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.
Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.
Если обвязка бойлера с расширительным баком выполнена правильно при нагревании ГВС не будет срабатывать предохранительный клапан. Важно избежать двух крайностей:
- Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.
- Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.
Для системы горячего водоснабжения использующей бойлер косвенного нагрева важно установить группу безопасности, включающую предохранительный клапан, манометр и расширительный гидробак. Такая обвязка предотвратит порчу дорогостоящего сантехнического оборудования и уменьшит вероятность аварийной ситуации.
