Установка накопительного водонагревателя и схемы его обвязки

Сегодня мы попробуем классифицировать общеизвестную информацию об установке электрических накопительных водонагревателей. Рассмотрим схемы гидротехнической обвязки, её функции и сделаем выводы — какой монтаж будет технически верным, а какой не будет.

Размещение и механический монтаж

Хорошо известно, что электрический бойлер в напорной водопроводной системе абсолютно не чувствителен к разнице уровней между ним самим и точками водоразбора. И тем не менее, свои требования к высоте установки есть. Она должна быть не слишком большой, дабы не вносить излишние трудности в процесс закрепления бака, и в то же время не слишком низкой, чтобы не было ощутимого «хищения» пространства.

Учтите, что участок стены от 30 до 50 см сразу под бойлером должен быть свободен от коммуникаций и прочих стационарных предметов: здесь монтируется запорная арматура бака и прочие элементы его обвязки. Если бак установлен в кессон или нишу, либо его обвязка скрыта, предусмотрите наличие в фальшь-стене ревизионных дверец для прямого доступа к черновой сантехнике.

Еще одна небольшая тонкость: у большинства водонагревателей выводы располагаются сразу за блоком управления для менее заметной разводки коммуникаций. Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился, в среднем, чуть ниже плеч.

Типовая схема обвязки

Сразу оговорим несколько простых правил сантехмонтажа в контексте установки бойлера. Прежде всего, нежелательно использование гибких соединительных трубок. Резьбовые отводы бака нужно сразу же поворачивать уголками к стене, а затем спускать по ней (или провести сквозь) с последующей установкой двух кранов. Для отвода горячей воды допускается использовать PP-R арматуру, например, резьбовой угловой переход с МРВ.

А вот на вводе холодной воды лучше упаковать на тефлоновый шнур бронзовый уголок «гайка-штуцер». Как и с поворотом горячего отвода, не забудьте предварительно посчитать витки, чтобы после упаковки уголки смотрели точно в стену. Металлическое соединение необходимо для установки группы безопасности, обычно она имеет две внутренние резьбы.

Дальше можно полностью переходить на пластиковые трубы. Сразу после того, как отводы бака поворачивают вниз, устанавливаются два шаровых крана в пластиковом корпусе. Еще лет десять назад запорной арматуре в этом месте не придавали большого значения, пока окончательно не утвердилось мнение, что бак должен обслуживаться как минимум раз в 2–3 года. Чтобы на это время все остальные точки водоразбора оставались работоспособными, нагреватель локализуется кранами. К слову, горячий кран явно необходим лишь при параллельной работе нагревательных приборов и для защиты от обратного перелива через смесители прямого действия.

Типовая схема обвязки накопительного водонагревателя: 1 — запорные вентили на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — накопительный водонагреватель

Вот и всё: это простейшая схема подключения, которая может быть дополнена разве что элементарным фильтром механической очистки. Строго говоря, электрический бойлер может работать вообще без обвязки, с одной только группой безопасности. Но, как мы убедимся позже, дополнительная арматура делает использование водонагревателя гораздо более удобным.

Обвязка для сезонного использования

В квартирах бойлеры чаще всего устанавливаются как вынужденная мера на период проведения плановых ремонтов теплосети. Большую часть времени водонагреватель простаивает и, хотя его рекомендуется держать в наполненном состоянии, постоянный проток воды может вызывать нанос отложений в ёмкость. Поэтому следует предусмотреть систему отключения бака от водопроводной системы, что довольно просто реализуется парой шаровых или одним трехходовым краном.

Если вы используете шаровые краны, один из них устанавливайте до места врезки горячего отвода в систему водоснабжения. Этот кран закрывается летом для предотвращения оттока воды в магистраль. Наличие крана на горячем отводе строго обязательно для ограничения протока в зимний период.

1 — запорные вентили на входе водопровода; 2 — трехходовой кран; 3 — группа безопасности; 4 — накопительный водонагреватель

Один трехходовой кран, установленный в месте врезки в горячую магистраль, также решает задачу переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревательными приборами, соединёнными параллельным трубопроводом.

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.

Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

Конструкция накопительного водонагревателя: 1 — подача холодной воды; 2 — ТЭН; 3 — бак; 4 — забор горячей воды; 5 — теплоизоляция; 6 — корпус

Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.

1 — тройник; 2 — обратный клапан; 3 — кран для подсоса воздуха

Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.

Обвязка с контуром рециркуляции

Одним из самых интересных нововведений сантехники XXI века есть добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутой цепи горячего водоснабжения. Суть в том, что вам не придётся ждать, пока из системы протечёт остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные потери тепла), при правильном исполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от подобной системы растёт соразмерно с удалением точек водоразбора от бойлеров.

Сначала о компоновке насоса. Он устанавливается на линии, дублирующей трубу горячего водоснабжения до последней точки водоразбора. Обратный край линии рециркуляции подключается либо к специальному патрубку бойлера, либо напрямую к подводу холодной воды. Для разделения потоков в этом месте используется обратный клапан.

Обвязка накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — кран для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель

Насос управляется суточным таймером, включающим рециркуляцию только в часы максимального потребления, например с 5 до 9 и с 18 до 23 часов. Забор горячей воды возможен из любой точки петли рециркуляции, но чем дальше по протоку, тем сильнее вода остывает. Часто в систему рециркуляции врезают проточный полотенцесушитель. Чтобы иметь возможность отключать последний при ненадобности, используйте трехходовой кран на врезке в закорачивающую перемычку.

Обвязка без смесителя

В завершение расскажем о том, как лучше подключать бойлер в бане или летнем душе, где нет нормального смесителя. Конечно, регулировать нагрев воды можно термостатом, но накопительный нагреватель в этом вопросе недостаточно гибок.

Подключение водонагревателя без смесителя: 1 — вентиль-терморегулятор; 2 — краны водонагревателя; 3 — группа безопасности; 4 — кран для подсоса воздуха при сливе бака; 5 — водонагреватель

Для решения задачи между подводами бойлера устанавливается закорачивающая перемычка, снабжённая терморегулирующим вентилем для радиаторов отопления. Он предназначен для подкачки небольшого количества холодной воды. Устанавливать терморегулятор лучше сразу возле бака, чтобы за время протока по трубам вода успевала нормально перемешиваться. Работает подобная система одинаково хорошо при питании как от бака, так и от напорного водопровода.

Кончено, для удобного пользования системой регуляции температуры к ней придётся немного привыкнуть. Это происходит легче за счёт термостата бака и шкалы делений на терморегуляторе.

Установка накопительного водонагревателя и схемы его обвязки

Сегодня мы попробуем классифицировать общеизвестную информацию об установке электрических накопительных водонагревателей. Рассмотрим схемы гидротехнической обвязки, её функции и сделаем выводы — какой монтаж будет технически верным, а какой не будет.



Размещение и механический монтаж



Хорошо известно, что электрический бойлер в напорной водопроводной системе абсолютно не чувствителен к разнице уровней между ним самим и точками водоразбора. И тем не менее, свои требования к высоте установки есть. Она должна быть не слишком большой, дабы не вносить излишние трудности в процесс закрепления бака, и в то же время не слишком низкой, чтобы не было ощутимого «хищения» пространства.



Учтите, что участок стены от 30 до 50 см сразу под бойлером должен быть свободен от коммуникаций и прочих стационарных предметов: здесь монтируется запорная арматура бака и прочие элементы его обвязки. Если бак установлен в кессон или нишу, либо его обвязка скрыта, предусмотрите наличие в фальшь-стене ревизионных дверец для прямого доступа к черновой сантехнике.

Еще одна небольшая тонкость: у большинства водонагревателей выводы располагаются сразу за блоком управления для менее заметной разводки коммуникаций. Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился, в среднем, чуть ниже плеч.



Типовая схема обвязки



Сразу оговорим несколько простых правил сантехмонтажа в контексте установки бойлера. Прежде всего, нежелательно использование гибких соединительных трубок. Резьбовые отводы бака нужно сразу же поворачивать уголками к стене, а затем спускать по ней (или провести сквозь) с последующей установкой двух кранов. Для отвода горячей воды допускается использовать PP-R арматуру, например, резьбовой угловой переход с МРВ.



А вот на вводе холодной воды лучше упаковать на тефлоновый шнур бронзовый уголок «гайка-штуцер». Как и с поворотом горячего отвода, не забудьте предварительно посчитать витки, чтобы после упаковки уголки смотрели точно в стену. Металлическое соединение необходимо для установки группы безопасности, обычно она имеет две внутренние резьбы.

Дальше можно полностью переходить на пластиковые трубы. Сразу после того, как отводы бака поворачивают вниз, устанавливаются два шаровых крана в пластиковом корпусе. Еще лет десять назад запорной арматуре в этом месте не придавали большого значения, пока окончательно не утвердилось мнение, что бак должен обслуживаться как минимум раз в 2–3 года. Чтобы на это время все остальные точки водоразбора оставались работоспособными, нагреватель локализуется кранами. К слову, горячий кран явно необходим лишь при параллельной работе нагревательных приборов и для защиты от обратного перелива через смесители прямого действия.

Типовая схема обвязки накопительного водонагревателя: 1 — запорные вентили на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — накопительный водонагреватель



Вот и всё: это простейшая схема подключения, которая может быть дополнена разве что элементарным фильтром механической очистки. Строго говоря, электрический бойлер может работать вообще без обвязки, с одной только группой безопасности. Но, как мы убедимся позже, дополнительная арматура делает использование водонагревателя гораздо более удобным.



Обвязка для сезонного использования



В квартирах бойлеры чаще всего устанавливаются как вынужденная мера на период проведения плановых ремонтов теплосети. Большую часть времени водонагреватель простаивает и, хотя его рекомендуется держать в наполненном состоянии, постоянный проток воды может вызывать нанос отложений в ёмкость. Поэтому следует предусмотреть систему отключения бака от водопроводной системы, что довольно просто реализуется парой шаровых или одним трехходовым краном.

Если вы используете шаровые краны, один из них устанавливайте до места врезки горячего отвода в систему водоснабжения. Этот кран закрывается летом для предотвращения оттока воды в магистраль. Наличие крана на горячем отводе строго обязательно для ограничения протока в зимний период.

1 — запорные вентили на входе водопровода; 2 — трехходовой кран; 3 — группа безопасности; 4 — накопительный водонагреватель



Один трехходовой кран, установленный в месте врезки в горячую магистраль, также решает задачу переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревательными приборами, соединёнными параллельным трубопроводом.



Забор воды при отключении подачи



Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.



Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

Конструкция накопительного водонагревателя: 1 — подача холодной воды; 2 — ТЭН; 3 — бак; 4 — забор горячей воды; 5 — теплоизоляция; 6 — корпус



Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.

1 — тройник; 2 — обратный клапан; 3 — кран для подсоса воздуха



Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.



Обвязка с контуром рециркуляции



Одним из самых интересных нововведений сантехники XXI века есть добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутой цепи горячего водоснабжения. Суть в том, что вам не придётся ждать, пока из системы протечёт остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные потери тепла), при правильном исполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от подобной системы растёт соразмерно с удалением точек водоразбора от бойлеров.

Сначала о компоновке насоса. Он устанавливается на линии, дублирующей трубу горячего водоснабжения до последней точки водоразбора. Обратный край линии рециркуляции подключается либо к специальному патрубку бойлера, либо напрямую к подводу холодной воды. Для разделения потоков в этом месте используется обратный клапан.

Обвязка накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — кран для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель



Насос управляется суточным таймером, включающим рециркуляцию только в часы максимального потребления, например с 5 до 9 и с 18 до 23 часов. Забор горячей воды возможен из любой точки петли рециркуляции, но чем дальше по протоку, тем сильнее вода остывает. Часто в систему рециркуляции врезают проточныйполотенцесушитель. Чтобы иметь возможность отключать последний при ненадобности, используйте трехходовой кран на врезке в закорачивающую перемычку.



Обвязка без смесителя



В завершение расскажем о том, как лучше подключать бойлер в бане или летнем душе, где нет нормального смесителя. Конечно, регулировать нагрев воды можно термостатом, но накопительный нагреватель в этом вопросе недостаточно гибок.

Подключение водонагревателя без смесителя: 1 — вентиль-терморегулятор; 2 — краны водонагревателя; 3 — группа безопасности; 4 — кран для подсоса воздуха при сливе бака; 5 — водонагреватель



Для решения задачи между подводами бойлера устанавливается закорачивающая перемычка, снабжённая терморегулирующим вентилем для радиаторов отопления. Он предназначен для подкачки небольшого количества холодной воды. Устанавливать терморегулятор лучше сразу возле бака, чтобы за время протока по трубам вода успевала нормально перемешиваться. Работает подобная система одинаково хорошо при питании как от бака, так и от напорного водопровода.



Кончено, для удобного пользования системой регуляции температуры к ней придётся немного привыкнуть. Это происходит легче за счёт термостата бака и шкалы делений на терморегуляторе.



http://www.rmnt.ru/ — сайт RMNT.ru

Установка накопительного водонагревателя и схемы его обвязки — ВикиСтрой

Размещение и механический монтаж

Хорошо известно, что электрический бойлер в напорной водопроводной системе абсолютно не чувствителен к разнице уровней между ним самим и точками водоразбора. И тем не менее, свои требования к высоте установки есть. Она должна быть не слишком большой, дабы не вносить излишние трудности в процесс закрепления бака, и в то же время не слишком низкой, чтобы не было ощутимого «хищения» пространства.

Учтите, что участок стены от 30 до 50 см сразу под бойлером должен быть свободен от коммуникаций и прочих стационарных предметов: здесь монтируется запорная арматура бака и прочие элементы его обвязки. Если бак установлен в кессон или нишу, либо его обвязка скрыта, предусмотрите наличие в фальшь-стене ревизионных дверец для прямого доступа к черновой сантехнике.

Еще одна небольшая тонкость: у большинства водонагревателей выводы располагаются сразу за блоком управления для менее заметной разводки коммуникаций. Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился, в среднем, чуть ниже плеч.

Типовая схема обвязки

Сразу оговорим несколько простых правил сантехмонтажа в контексте установки бойлера. Прежде всего, нежелательно использование гибких соединительных трубок. Резьбовые отводы бака нужно сразу же поворачивать уголками к стене, а затем спускать по ней (или провести сквозь) с последующей установкой двух кранов. Для отвода горячей воды допускается использовать PP-R арматуру, например, резьбовой угловой переход с МРВ.

А вот на вводе холодной воды лучше упаковать на тефлоновый шнур бронзовый уголок «гайка-штуцер». Как и с поворотом горячего отвода, не забудьте предварительно посчитать витки, чтобы после упаковки уголки смотрели точно в стену. Металлическое соединение необходимо для установки группы безопасности, обычно она имеет две внутренние резьбы.

Дальше можно полностью переходить на пластиковые трубы. Сразу после того, как отводы бака поворачивают вниз, устанавливаются два шаровых крана в пластиковом корпусе. Еще лет десять назад запорной арматуре в этом месте не придавали большого значения, пока окончательно не утвердилось мнение, что бак должен обслуживаться как минимум раз в 2–3 года. Чтобы на это время все остальные точки водоразбора оставались работоспособными, нагреватель локализуется кранами. К слову, горячий кран явно необходим лишь при параллельной работе нагревательных приборов и для защиты от обратного перелива через смесители прямого действия.

Типовая схема обвязки накопительного водонагревателя: 1 — запорные вентили на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — накопительный водонагреватель

Вот и всё: это простейшая схема подключения, которая может быть дополнена разве что элементарным фильтром механической очистки. Строго говоря, электрический бойлер может работать вообще без обвязки, с одной только группой безопасности. Но, как мы убедимся позже, дополнительная арматура делает использование водонагревателя гораздо более удобным.

Обвязка для сезонного использования

В квартирах бойлеры чаще всего устанавливаются как вынужденная мера на период проведения плановых ремонтов теплосети. Большую часть времени водонагреватель простаивает и, хотя его рекомендуется держать в наполненном состоянии, постоянный проток воды может вызывать нанос отложений в ёмкость. Поэтому следует предусмотреть систему отключения бака от водопроводной системы, что довольно просто реализуется парой шаровых или одним трехходовым краном.

Если вы используете шаровые краны, один из них устанавливайте до места врезки горячего отвода в систему водоснабжения. Этот кран закрывается летом для предотвращения оттока воды в магистраль. Наличие крана на горячем отводе строго обязательно для ограничения протока в зимний период.

1 — запорные вентили на входе водопровода; 2 — трехходовой кран; 3 — группа безопасности; 4 — накопительный водонагреватель

Один трехходовой кран, установленный в месте врезки в горячую магистраль, также решает задачу переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревательными приборами, соединёнными параллельным трубопроводом.

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.

Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

Конструкция накопительного водонагревателя: 1 — подача холодной воды; 2 — ТЭН; 3 — бак; 4 — забор горячей воды; 5 — теплоизоляция; 6 — корпус

Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.

1 — тройник; 2 — обратный клапан; 3 — кран для подсоса воздуха

Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.

Обвязка с контуром рециркуляции

Одним из самых интересных нововведений сантехники XXI века есть добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутой цепи горячего водоснабжения. Суть в том, что вам не придётся ждать, пока из системы протечёт остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные потери тепла), при правильном исполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от подобной системы растёт соразмерно с удалением точек водоразбора от бойлеров.

Сначала о компоновке насоса. Он устанавливается на линии, дублирующей трубу горячего водоснабжения до последней точки водоразбора. Обратный край линии рециркуляции подключается либо к специальному патрубку бойлера, либо напрямую к подводу холодной воды. Для разделения потоков в этом месте используется обратный клапан.

Обвязка накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — кран для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель

Насос управляется суточным таймером, включающим рециркуляцию только в часы максимального потребления, например с 5 до 9 и с 18 до 23 часов. Забор горячей воды возможен из любой точки петли рециркуляции, но чем дальше по протоку, тем сильнее вода остывает. Часто в систему рециркуляции врезают проточный полотенцесушитель. Чтобы иметь возможность отключать последний при ненадобности, используйте трехходовой кран на врезке в закорачивающую перемычку.

Обвязка без смесителя

В завершение расскажем о том, как лучше подключать бойлер в бане или летнем душе, где нет нормального смесителя. Конечно, регулировать нагрев воды можно термостатом, но накопительный нагреватель в этом вопросе недостаточно гибок.

Подключение водонагревателя без смесителя: 1 — вентиль-терморегулятор; 2 — краны водонагревателя; 3 — группа безопасности; 4 — кран для подсоса воздуха при сливе бака; 5 — водонагреватель

Для решения задачи между подводами бойлера устанавливается закорачивающая перемычка, снабжённая терморегулирующим вентилем для радиаторов отопления. Он предназначен для подкачки небольшого количества холодной воды. Устанавливать терморегулятор лучше сразу возле бака, чтобы за время протока по трубам вода успевала нормально перемешиваться. Работает подобная система одинаково хорошо при питании как от бака, так и от напорного водопровода.

Кончено, для удобного пользования системой регуляции температуры к ней придётся немного привыкнуть. Это происходит легче за счёт термостата бака и шкалы делений на терморегуляторе.

рмнт.ру

схема обвязки с рециркуляцией, трехходовой клапан для водонагревателя

Содержание:

Горячее водоснабжение – это одна из тех вещей, которая делает возможным комфортное проживание в доме. Существует немало способов и систем, обеспечивающих подачу горячей воды в необходимом количестве. Хорошим вариантом является подключение бойлера косвенного нагрева, о котором и пойдет речь в данной статье.

Устройство и принцип работы бойлера

Бойлер косвенного обмена (водонагреватель) – это заполненный водой бак, в котором располагается теплообменник. В качестве теплообменника обычно используется змеевик или водяная рубашка. Теплообменник подключается к источнику тепла, передающему энергию посредством теплоносителя.

Процесс нагрева воды в бойлере происходит следующим образом:

• Сначала к теплообменнику подается теплоноситель от отопительного котла;
• Стенки теплообменника нагреваются за счет поданной энергии;
• От стенок тепло отдается воде, которая находится в баке;
• Разогретая вода забирается потребителями по мере необходимости.

Между водой и теплоносителем при такой технологии имеется промежуточное звено, обеспечивающее передачу тепла – поэтому устройство называется бойлером косвенного нагрева.

Система отопления с бойлером косвенного нагрева пребывает в тесном взаимодействии. Так, вода в бойлере обычно имеет несколько меньшую температуру по сравнению с температурой теплоносителя, поступающего в теплообменник – то есть, разогреть воду в баке можно только до того уровня, который способен выдать котел.

Впрочем, один способ обхода этого ограничения есть – всего-то и нужно, что подобрать комбинированный бойлер, в котором, помимо теплообменника, имеется еще и ТЭН. В таких устройствах основным источником тепла является косвенный обогрев, а ТЭН повышает температуру воды до необходимого уровня. Самая эффективная комбинация оборудования, при которой вода остается горячей дольше всего – бойлер с ТЭНом и твердотопливный котел.

Некоторые модели бойлеров оборудуются дополнительными теплообменниками – при большом объеме бака это позволит существенно ускорить прогрев воды. Чтобы вода как можно дольше оставалась в нагретом состоянии, при выборе оборудования стоит отдать предпочтение устройствам с утеплением.

Совместимость с отопительным оборудованием

Бойлеры косвенного нагрева без проблем работают с любой отопительной системой, обеспечивающей подачу горячей воды – лишь бы ее мощность была достаточной. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива. Впрочем, устройства, работающие на газе, электричестве или жидком топливе, тоже будут достаточно эффективными.

Сам монтаж бака не очень сложен, а вот схема подключения бойлера косвенного нагрева простотой не отличается. При выборе модели с наличием управления особых проблем не будет, а вот с упрощенными изделиями придется повозиться, чтобы работающий в связке с ними котел мог работать и с отоплением, и с водоснабжением.

Виды бойлеров косвенного нагрева

Классификация водонагревателей рассматриваемого типа осуществляется по одному главному признаку – наличию или отсутствию встроенного управления:

1. Бойлеры со встроенным управлением. Такие устройства подключаются к отопительным системам, в которых используются котлы, не оснащенные автоматикой. У подобных бойлеров имеется температурный датчик и собственный блок автоматики, который регулирует подачу разогретой воды в теплообменник. Обвязка бойлера косвенного нагрева со встроенным управлением осуществляется просто – достаточно лишь подвести к нему трубы подачи и обратки от котла, обеспечить подачу холодной воды и подключить выходной канал, позволяющий раздавать воду потребителям.
2. Бойлеры без встроенного управления. Как правило, данная категория бойлеров обычно работает в связке с автоматизированными котлами. Обвязка бойлера данного типа начинается с установки температурного датчика и его соединения с подходящим входом котла. Дальше осуществляется обвязка бойлера по одной из существующих схем. При необходимости подобные устройства подключаются к энергонезависимым котлам, но в этом случае нужно использовать соответствующие схемы обвязки.

Также бойлеры делятся на виды в зависимости от формы и способа установки. Что касается последнего, то есть два вида устройств – настенные (объем не более 200 литров) и напольные (объем до 1500 литров). Оба варианта могут иметь горизонтальный и вертикальный формат. Настенные бойлеры крепятся на кронштейны, зафиксированные на дюбелях.

Подавляющее большинство водонагревателей имеет цилиндрическую форму, а их выходные патрубки располагаются на задней части – это существенно упрощает подключение бойлера косвенного нагрева и не портит декоративные качества конструкции. На внешней стороне панели имеется место для установки температурного датчика или реле, а в отдельных моделях реализована возможность подключения ТЭНа.

Схемы и особенности подключения

Подключение косвенника может осуществляться по двум принципиальным схемам:

• В первой схеме контур водоснабжения будет для системы приоритетным;
• Во второй схеме нагрев воды осуществляется в соответствии с рабочим режимом отопительного оборудования.

Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды. Когда температура воды достигает заданной отметки, теплоноситель перенаправляется в отопительный контур.

Вторая схема обвязки бойлера косвенного нагрева не делает отличий между отоплением и водоснабжением, поэтому на последнее отдается лишь определенная часть теплоносителя. Соответственно, просадка теплоотдачи радиаторов не наблюдается, но вода в бойлере нагревается намного медленнее, чем в предыдущем случае.

Устанавливая водонагреватель косвенного типа, предпочтение лучше будет отдать первой схеме – она обеспечивает бесперебойную подачу горячей воды в необходимом объеме. Эффективность отопления в таком случае практически не ухудшится – для поддержания температурного режима теплоноситель отводится из отопительного контура примерно на 5 минут, а для полного нагрева всего бака потребуется около получаса времени.

Конечно, указанные цифры весьма приблизительны – скорость прогрева напрямую зависит от мощности котла и объема бака. Одно можно сказать точно – если мощность отопительного оборудования превышает необходимый уровень хотя бы на четверть, то для нагрева воды будет требоваться очень мало времени, и эти затраты не скажутся на эффективности отопления. В любом случае, перед тем, как подключить бак косвенного нагрева к котлу, нужно продумать все аспекты и рассчитать эффективность будущей системы.

Правила обвязки бойлеров

Существует ряд общих правил, которые должны соблюдаться при установке бойлеров косвенного нагрева:

1. Чтобы все устройства, подключенные к раздаче горячего водоснабжения, могли нормально функционировать, к выходному каналу бойлера подводится расширительный бачок, объем которого равен 10% от общего объема бака. Установленный бачок позволит компенсировать температурное расширение в водопроводной системе.
2. Каждая ветка система должна оборудоваться шаровым краном, который позволит при необходимости отключить любое устройство, не выключая при этом весь контур водоснабжения.
3. Трубы подающей линии настоятельно рекомендуется оборудовать обратными клапанами. Данные элементы предотвращают ток воды обратно в бойлер и тем самым обеспечивают его безопасное использование.

Подключение бойлера к котлу с принудительной циркуляцией жидкости

Если на подаче системы установлен циркуляционный насос, а возле котла есть место для установки бойлера, то лучшим вариантом будет организация отдельного контура, идущего от отопительного котла. Как правило, такая схема отопления с бойлером косвенного нагрева используется для котлов настенного формата – в таком случае получается параллельное подключение водонагревателя и отопительного контура.

За циркуляционным насосом нужно установить трехходовой клапан для бойлера косвенного нагрева, к которому подводится установленный на баке температурный датчик. Выход трехходового крана подключается к патрубку бойлера, чтобы можно было соединить контур с отоплением. В трубу обратки на участке до входа в котел врезается тройник, предназначенный для забора воды из теплообменника.

Рабочий процесс при такой схеме выглядит следующим образом:

• Когда на трехходовой кран поступают данные о снижении температуры воды ниже необходимого уровня, весь теплоноситель перенаправляется в бойлер;
• Вода в бойлере разогревается за счет попавшего в нее теплоносителя;
• Когда температура воды достигает заданной верхней отметки, трехходовой клапан снова переключается, и теплоноситель опять поступает в отопительную систему.

Схема с двумя циркуляционными насосами

Если система уже оборудована циркуляционным насосом, то схема обвязки бойлера может включать в себя еще один насос, который будет располагаться именно на том трубопроводе, на котором расположен бак. Расположение насоса относительно самого бойлера не имеет значения – его можно устанавливать как на подаче, так и на обратке.

Трехходовой кран в данной схеме отсутствует – подключение бойлера косвенного нагрева осуществляется посредством тройников. Для регулировки подачи теплоносителя в бойлер используются насосы, активность которых контролируется температурным датчиком – при низкой температуре циркуляционный насос для бойлера косвенного нагрева запускается, а после нагрева начинает работать второй насос, обеспечивающий циркуляцию жидкости в отопительной системе.

Подключение бойлера к энергонезависимому котлу

При использовании с энергонезависимым отопительным оборудованием бойлеру нужно обеспечить приоритетную подачу теплоносителя. Самым простым способом, позволяющим добиться этой цели, является установка бака выше уровня радиаторов – именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного бойлера предполагает, что его нижняя часть располагается хотя бы немного выше уровня котла и отопительных приборов.

Конечно, с напольными устройствами такая обвязка водонагревателя тоже сможет работать, но прогрев воды будет замедленным и неполноценным. Внизу бака вода не сможет прогреться до конца (ее температура будет находиться на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет снижен.

Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным образом. Чтобы повысить эффективность системы, можно врезать в нее циркуляционный насос, и при наличии электричества вода будет постоянно подогреваться. При желании можно обойтись и без насоса – для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.

На участке отопительного трубопровода за ответвлением устанавливается термостатическая головка, снабженная датчиком. Данный терморегулятор позволяет настроить желаемый температурный режим. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке.

Схема с рециркуляцией теплоносителя

При наличии в системе дополнительных потребителей (например, устройства для сушки полотенец) нужно обустроить ее так, чтобы все они получали горячую воду. Для этого используется петля рециркуляции, в которой вода постоянно прогоняется по всему контуру насосом. Обвязка бойлера косвенного нагрева с рециркуляцией имеет важное достоинство, которое заключается в том, что из крана постоянно течет разогретая вода, и время на стекание холодной не тратится.

Недостатком является то, что при рециркуляции теплоносителя затраты на прогрев воды в бойлере увеличиваются. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому котел тратит гораздо больше ресурсов на постоянный ее подогрев. Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости.

Обустройство системы с рециркуляцией может выполняться несколькими способами. Самый простой из них заключается в выборе водонагревателя, имеющего встроенный рециркуляционный контур, реализованный в виде дополнительных патрубков. Разумеется, бойлер косвенного нагрева с рециркуляцией обходится на порядок дороже обычных моделей. Другой вариант – это объединение всех потребителей в один контур посредством тройников.

Заключение

Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач. Чтобы горячее водоснабжение работало качественно и без перебоев, нужно заранее продумать его конструктивные особенности и нюансы, которые могут возникать в процессе работы.

Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

Отопление в частном доме, да и вообще нагрев воды в нем – то, что нужно обязательно оборудовать, чтобы жить в комфортных условиях. И чем экономичнее будет организован процесс нагрева воды (а в этом случае без такого оборудования как БКН не обойтись), тем лучше будет для владельца коттеджа, ведь это позволит снизить затраты средств. Подключение бойлера косвенного нагрева к одноконтурному котлу – задача не из простых, но она вполне решается самостоятельно. Главное – разобраться, как это делается.

Подключение бойлера косвенного нагрева к одноконтурному котлу

Бойлер косвенного нагрева – что за агрегат?

Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.

Бойлер косвенного нагрева

Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.

Устройство бойлера косвенного нагрева

На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.

Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.

Бойлеры косвенного нагрева

Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

Достоинства, недостатки, виды оборудования

Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.

Водонагреватель косвенного нагрева

Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.

Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел

На заметку! Существует несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.

Таблица. Виды бойлеров КН.

Вид	Описание
Со встроенным управлением	Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управления	Такие баки обычно подключают к системе, оснащенной автоматизированным котлом. Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
Настенный	Как не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется. Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
Напольный	Этот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
Вертикальный	Наиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
Горизонтальный	Это обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.

Использование бойлера косвенного нагрева и электрокотла

На заметку! Важно понимать, что чем меньше бойлер, тем быстрее в нем нагреется вода. Хотя современные конструкции порой позволяют нагреть большой объем воды за очень короткий срок.

Как подбирается мощность котла?

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

1. Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

   У таких бойлеров есть свои плюсы и минусы

2. Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.
3. Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.
4. Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше. Также важно брать тот бойлер, который не будет ржаветь.

   Правильный выбор бойлера косвенного нагрева

5. Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.
6. Насос для загрузки оборудования тоже должен быть оптимальным. Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

   Схема подключения накопительного бойлера косвенного нагрева

7. Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.
8. Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Подсоединение агрегата БКН к котлу с одним контуром

Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д. Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки. Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.

Схема бойлера, включенного в систему рециркуляции

Одноконтурный водонагреватель встречается чаще, чем другие виды. Так что мы будем рассматривать подключение БКН именно к одноконтурному котлу. Существует несколько методик.

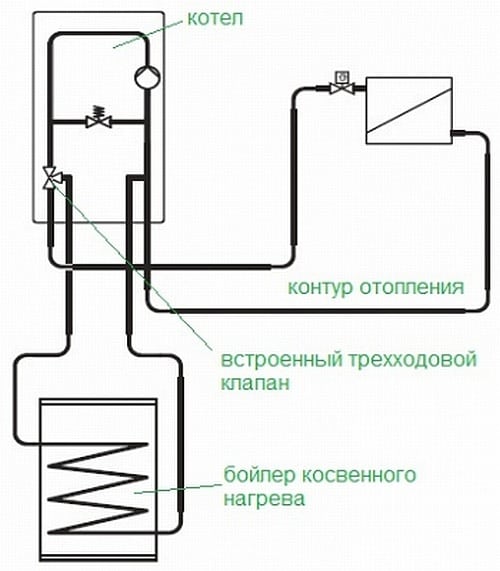

Система на основе трехходового клапана

Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат. Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет.

Подключение бойлера к котлу с применением трёхходового клапана

Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.

Важно! Если настроить термостат неправильно, то есть установить слишком высокий показатель температуры, то клапан всегда будет направлять воду на ГВС, а не перераспределять ее между водопроводом и отоплением.

Термостат бойлера

Два циркуляционных насоса

Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.

Схема установки бойлера в системе с двумя циркуляционными насосами

Важно! Чтобы теплоноситель не смешивался, нужно перед каждым насосом поставить обратный клапан.

Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

Гидравлическая стрелка

Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.

Meibes HZW 50/6 135 кВт 6 м3/час, гидравлическая стрелка

Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

1. Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену. Крепеж производится при помощи анкеров.

   Установка бойлера косвенного нагрева – бережное отношение к теплу

2. Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
3. Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум. При этом БКН не стоит ставить слишком далеко от котла непосредственно.
4. Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.

   На фото — бойлер косвенного нагрева

5. Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
6. Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Как подключить бойлер КН к одноконтурному котлу?

Подключение бойлера косвенного нагрева к одноконтурному котлу — схемы, варианты, пошаговая инструкция

Отопление в частном доме, да и вообще нагрев воды в нем – то, что нужно обязательно оборудовать, чтобы жить в комфортных условиях. И чем экономичнее будет организован процесс нагрева воды (а в этом случае без такого оборудования как БКН не обойтись), тем лучше будет для владельца коттеджа, ведь это позволит снизить затраты средств. Подключение бойлера косвенного нагрева к одноконтурному котлу – задача не из простых, но она вполне решается самостоятельно. Главное – разобраться, как это делается.

Подключение бойлера косвенного нагрева к одноконтурному котлу

Бойлер косвенного нагрева – что за агрегат?

Под этим словосочетанием подразумевается бак, наполненный водой, который внутри оснащен змеевиком-теплообменником, подсоединяемым к котлу, отвечающему за обогрев дома, либо к иной системе, внутри которой циркулирует какой-либо теплоноситель. Вода в таком агрегате становится горячей за счет того, что жидкость, поступающая непосредственно от котла в змеевик для теплообмена, отдает свою энергию жидкости, которая находится в самом бойлерном баке. То есть она не нагревается напрямую, а лишь вбирает в себя теплоту из другого источника. Отсюда и образовалось название для этого агрегата – бойлер косвенного нагрева.

Бойлер косвенного нагрева

Воду, подогретую в агрегате, можно применять для самых разных хозяйственных нужд. Притом она длительное время остается в подогретом состоянии, так как система сама поддерживает нужный уровень температуры. Установить такой бойлер можно, кстати, не только в коттедже, но и в квартире, гостинице или другом помещении.

Сам бойлер представляет собой металлическую либо пластиковую емкость параллелепипедной формы или же цилиндрической. Вместимость бака может быть какой угодно и иногда исчисляется тысячами литров.

Устройство бойлера косвенного нагрева

На заметку! Баки некоторых агрегатов могут быть покрыты изнутри стеклокерамикой, эмалью или другими материалами, которые помогают сохранить воду в надлежащем качестве и защитить металл бака от коррозии.

Емкость с водой обычно заключена в еще один корпус, между этими двумя структурными элементами часто прокладывается теплоизоляционный материал. Он помогает дольше сохранить тепло, а также защищает внешний корпус бака от сильного нагрева. Вода, которая отвечает непосредственно за нагрев жидкости в бойлерном баке, обычно циркулирует через змеевик-теплообменник. От коррозии элементы бака защищены наличием магниевого анода. Чтобы контролировать давление в агрегате, предусмотрена установка так называемого предохранительного клапана и термостата. Циркуляция воды происходит благодаря наличию специальной системы насосов.

Бойлеры косвенного нагрева

Так что БКН – это своего рода «термос» для воды в доме. Он сам не подогревает воду, но способен сохранить нагретую посредством теплоносителя жидкость в теплом состоянии.

Достоинства, недостатки, виды оборудования

Чем же хорош такой бойлер? Самое главное, что воду в нем можно нагревать без излишних затрат. То есть оплачивать электроэнергию или газ дополнительно не придется, в отличие от тех же бойлеров прямого нагрева, которые имеют в своей конструкции специальные нагревательные элементы типа горелок. Бойлер КН использует уже готовый ресурс нагревательной системы в доме.

Водонагреватель косвенного нагрева

Данный аспект также позволяет говорить о пониженной нагрузке на электросеть в доме. При этом производительность у бойлера достаточно высока, он безопасен и способен служить долгие годы без нареканий, ведь внутренняя его часть даже защищена от контакта с проточной водой. Вода из такого бойлера поступает к потребителю сразу же, как только оказывается нужна.

Минусы, конечно, у оборудования есть. Это, прежде всего, высокая стоимость – стоит дороже, чем бойлер прямого нагрева. Также стоит понимать, что вода в нем нагревается дольше, но зато и дольше сохраняется горячей. Да и места такой бойлер занимает немало, лучше вообще ставить его в отдельном помещении. И еще один основной недостаток – в летнее время, чтобы нагреть воду, придется запускать отопительный котел.

Обустраивая систему ГВС в частном доме, хозяину зачастую приходится определиться, что лучше — бойлер косвенного нагрева или двухконтурный котел

На заметку! Существует несколько типов бойлеров косвенного нагрева. Посмотрим, чем они отличаются друг от друга.

Таблица. Виды бойлеров КН.

Вид	Описание
Со встроенным управлением	Такие нагреватели подключают к котлам, не имеющим управления. Обычно они оснащены специальным датчиком, позволяющим контролировать температуру воды, а также позволяют точно контролировать включение и отключение подачи жидкости в так называемый змеевик – в контур теплоносителя. Такой бойлер подключить легко – достаточно лишь подсоединить подачу и обратку воды от обогрева дома, а также подключить подачу остывшей жидкости и раздачу подогретой горячей.
Без встроенного управления	Такие баки обычно подключают к системе, оснащенной автоматизированным котлом. Важно при установке задуматься о монтаже датчика температуры и установить его в корпус, далее – подключить к котлу.
Настенный	Как не трудно догадаться, такой бойлер крепится на стене. Обычно он небольшой по размерам, так что много воды в нем не нагреется. Важно понимать, что бойлер – конструкция не из легких, и стена, на которой он будет крепиться, должна быть прочной.
Напольный	Этот вариант ставится на пол и может иметь различные размеры и вместимость. В жилых домах используется редко – такой бойлер чаще можно увидеть в производственных помещениях. Ставят его в отдельную комнату.
Вертикальный	Наиболее распространенный вариант, так как позволяет грамотно сэкономить пространство в помещении. Но такой бойлер не отличается большой вместимостью.
Горизонтальный	Это обычно достаточно большой бойлер, в который войдет много воды. Часто используется на предприятиях.

Использование бойлера косвенного нагрева и электрокотла

На заметку! Важно понимать, что чем меньше бойлер, тем быстрее в нем нагреется вода. Хотя современные конструкции порой позволяют нагреть большой объем воды за очень короткий срок.

Как подбирается мощность котла?

Выбор бойлера КН

К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.

1. Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.

   У таких бойлеров есть свои плюсы и минусы

2. Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.
3. Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.
4. Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше. Также важно брать тот бойлер, который не будет ржаветь.

   Правильный выбор бойлера косвенного нагрева

5. Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.
6. Насос для загрузки оборудования тоже должен быть оптимальным. Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.

   Схема подключения накопительного бойлера косвенного нагрева

7. Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.
8. Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.

Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева

Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.

Подсоединение агрегата БКН к котлу с одним контуром

Подсоединять такой агрегат можно к котлам самого разного вида – одноконтурным, двухконтурным газовым, твердотопливному котлу и т. д. Подключение производится по различным схемам и важно не нарушить их, иначе можно не только создать опасную обстановку для пользователей горячей воды, но и вовсе вывести систему из строя. Лучше всего, если подключением бойлера будет заниматься человек, который имеет специальные навыки. Но при внимательном ознакомлении схемы подключения сделать все работы можно и самим.

Схема бойлера, включенного в систему рециркуляции

Одноконтурный водонагреватель встречается чаще, чем другие виды. Так что мы будем рассматривать подключение БКН именно к одноконтурному котлу. Существует несколько методик.

Система на основе трехходового клапана

Если семье нужно большое количество теплой воды, то есть смысл задуматься о таком типе подключения. Здесь в приоритете будет нагрев именно водопроводной воды. Вся система состоит из двух отопительных контуров, где один из них подогревает воду в баке БКН, а другой отвечает за обогрев дома непосредственно. Потоки воды распределяются как раз посредством наличия трехходового клапана, которым легко управлять, используя термостат. Последний важно грамотно настроить – температура подогрева жидкости в агрегате должна быть всегда ниже, чем температура воды, которая нагревает ее непосредственно. Иначе распределения потоков не произойдет.

Подключение бойлера к котлу с применением трёхходового клапана

Клапан монтируется на выходе воды из котла. И он отвечает как раз за переключение направления потоков. То есть, если вода в баке остыла, то клапан переключится на систему ГВС, а если она достаточно нагретая, то клапан направит теплоноситель в систему обогрева дома.

Важно! Если настроить термостат неправильно, то есть установить слишком высокий показатель температуры, то клапан всегда будет направлять воду на ГВС, а не перераспределять ее между водопроводом и отоплением.

Термостат бойлера

Два циркуляционных насоса

Этот вариант подойдет для тех, кто не собирается пользоваться БКН постоянно. В этом случае будут установлены сразу два циркуляционных насоса – один пойдет на работу отопительной системы, второй – на подачу жидкости в бак бойлера. Тогда получается, что непосредственно теплоноситель постоянно циркулирует в системе обогрева дома. Один из насосов (на бойлер) присоединяется к термодатчику и, как только жидкость в трубах водоснабжения остывает, подается сигнал, сообщающий об этом. Тогда создается давление, которое может изменить направление движения теплоносителя и отправить его в бойлер. Получается, что теплоноситель курсирует по разным трубопроводам благодаря особым образом установленным насосам.

Схема установки бойлера в системе с двумя циркуляционными насосами

Важно! Чтобы теплоноситель не смешивался, нужно перед каждым насосом поставить обратный клапан.

Отличие данной схемы от предыдущей заключается в том, что термостат управляет работой сразу двух насосов. То есть если работает насос на подачу воды пользователю, то насос отопления отключается.

Гидравлическая стрелка

Этот вариант оптимален в случае, если в доме, кроме самого бойлера, а также отопления, присутствует система подогрева полов, работающая на воде, или система подогрева стен. То есть тут придется перераспределять сразу несколько потоков воды. Данная схема отличается высокой сложностью, так что о самостоятельном ее подключении и речи быть не может.

Meibes HZW 50/6 135 кВт 6 м3/час, гидравлическая стрелка

Особенности подсоединения БКН

Бойлеры КН могут подключаться по-разному, но общие принципы выполнения такой работы все же есть.

1. Ставить агрегат требуется только на ровной поверхности или подвешивать его на прочную кирпичную или бетонную стену. Крепеж производится при помощи анкеров.

   Установка бойлера косвенного нагрева – бережное отношение к теплу

2. Важно соблюсти все требования по давлению во всей системе – оно не должно превышать параметры, оптимальные для бойлера.
3. Бак всегда должен располагаться несколько выше самого отопительного котла – это обеспечит более быстрый нагрев воды. Так что лучше его ставить на небольшой подиум. При этом БКН не стоит ставить слишком далеко от котла непосредственно.
4. Патрубки ввода и вывода воды из бойлера нужно ориентировать всегда в сторону самого котла при установке.

   На фото — бойлер косвенного нагрева

5. Чтобы правильно подключить бойлер, нужно знать основные принципы подключения таких устройств.
6. Важно учесть, что вода-теплоноситель обязательно должна поступать в бак бойлера сверху, а остывшая жидкость – выходить снизу.

Пример подсоединения БКН к одноконтурному котлу

Шаг 1. Первым делом нужно смонтировать всю систему отопления и подключить ее к распределяющей коллекторной системе и котлу отопления.

Вначале монтируется вся система отопления

Шаг 2. Далее требуется установить и надежно закрепить на своем месте в помещении сам бойлер. Здесь используется напольный вариант, который установлен на небольшую платформу недалеко от котла отопления.

Следующий этап — установка бойлера

Шаг 3. На корпусе БКН должно быть установлено термореле, которое поможет установить нужную температуру воды.

Термореле для установки температуры

Шаг 4. Позади самого бойлера нужно подключить все коммуникации. Это трубы подачи и вывода воды. К самому верхнему выходу нужно подключить через запорный кран вывод горячей воды на потребление.

Вывод горячей воды подключен через запорный кран

Шаг 5. Забор подогретой воды в данной модели бойлера может осуществляться сверху бойлера или сзади от самого верхнего вывода. Здесь нужно в верхний вывод установить воздухосбросный кран Маевского.

Воздухосбросный кран Маевского

Шаг 6. Следующий выход – это подключение рециркуляции горячей воды. Здесь важно смонтировать обратный клапан, непосредственно сам насос для рециркуляции и шаровой кран. Таким способом оборудованная система при наличии шарового крана позволит, если вдруг потребуется, отключить поток воды и починить или заменить насос. Оборудование  выключается, когда жидкость прогрелась до нужной пользователю температуры. При остывании воды насос снова будет включаться. В целом, рециркуляция требуется для того, чтобы из бойлера всегда моментально подавалась горячая вода, без стекания небольшого количества остывшей. Также она дает возможность подключения полотенцесушителей.

Подключение рециркуляции горячей воды

Шаг 7. Ниже оборудования для рециркуляции требуется подсоединить непосредственно подачу воды от труб отопления к контуру змеевика внутри бойлера. Также монтируется насос, обратный клапан и запорный кран.

Насос и запорный кран

Шаг 8. Внизу нужно подключить трубы обратки, которые выведут воду, поступающую от системы отопления, назад из камеры бойлера.

Подключены трубы обратки

Шаг 9. Охлажденная вода попадает в камеру бойлера через самую нижнюю трубу. Тут нужно смонтировать кран, далее – предохранительный клапан, а также специальный расширительный бак. Последний элемент нужно покупать именно тот, который подходит для водоснабжения, а не для отопления.

Как подключается нижняя трубаРасширительный бак

Шаг 10. После места подсоединения расширительного бачка требуется установить в этой части коммуникаций также обратный клапан.

Еще один обратный клапан

Шаг 11. На слив бака также следует установить запорный кран и вывести слив в канализацию.

Запорный кран на слив бака

Видео – Как подключить бойлер КН к одноконтурному котлу?

Видео – Обвязка одноконтурного котла и бойлера

Подключить бойлер КН далеко не так просто, как кажется. Притом основная сложность заключается именно в сопряжении всех показателей приобретенного оборудования. А в остальном, куда и как подключать трубы подачи и обратки и остальные, разобраться не так уж сложно. Но при отсутствии должного опыта лучше самим не заниматься установкой бойлера, а пригласить специалистов.

Схема Подключения Бойлера Косвенного Нагрева К Одноконтурному

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.


Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов описание — ниже.

Такое оборудование работает в автоматическом режиме.
Как правильно подключить бойлер косвенного нагрева

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой.

Во время монтажа необходимо в определенное место установить датчик температуры есть отверстие в корпусе и связать его с определенным входом котла.

Схема без приоритета При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. Вместо подачи газа используется подключение ТЭНа к электрической сети.

Автономная система управления гораздо удобнее.

Сервопривод в этой схеме служит как раз для контроля работы клапана.

Обвязка одноконтурного котла с бойлером ГВС.

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. С рециркуляцией теплоносителя При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него.

Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева. Есть несколько способов.

Комплектация небольших по объёму резервуаров не более 15 л представлена, как правило, одним нагревательным элементом мощностью 1,0 кВт. Такой ТЭН непосредственно контактирует с водой, в результате чего на нем образуется накипь, которую необходимо удалять.

Способы монтажа и формы бойлеров Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Поэтому вода греется долго.

Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Контролируйте давление.

На этом монтаж можно считать оконченным. Скорость нагрева полностью зависит от мощности агрегата и его объемов.
Бойлер косвенного нагрева

Примеры востребованных схем подключения одноконтурного газового котла с бойлером косвенного нагрева

Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя. Различные схемы обвязки бойлера Различают несколько основных способов обвязки устройства, которые бывают: С двумя циркулярными насосами Оба насоса предназначены для параллельной работы. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий.

Мы уже упоминали про трёхходовой клапан.

Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды. Общие требования Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования: На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом: Возле циркуляционного насоса врезают трёхходовой клапан. Внутреннее покрытие бака В дешевых бойлерах внутреннее покрытие бака выполнено эмалью или стеклокерамикой.

Нержавеющей стали. У многих одноконтурных газовых котлов есть летний режим работы, который позволят не работать на систему отопления, а обеспечивать нагрев бойлера косвенного нагрева. И в том и в другом случае есть горизонтальные и вертикальные модели. В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. Воду в баке можно греть за счёт подключенных гелиосистем для отопления или тепловых насосов. Помните о правильной настройке термостата!

Как избежать этих недочётов? Они отличаются по степени своей сложности, поэтому вам предстоит выбрать оптимальный вариант. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов.
Бойлер косвенного нагрева устройство, принцип работы и схемы подключения

Подключение бойлера косвенного нагрева к одноконтурному котлу — схема

Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Еще по теме: Как подсоединить выключатель двухклавишный

Конструкция бойлера косвенного нагрева

Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.

В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.

Как подключить бойлер (водонагреватель) косвенного нагрева

Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.

Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.
