Схема армирование плитного фундамента – зачем проводится, выбор арматуры, схема армирования, этапы работ — Пенообразователь для пенобетона

Конструкция получается прочной, она способна без проблем выдержать колоссальные нагрузки, а также воздействие высоких температур на протяжении длительного периода. Для сравнения заметим, что деревянные перекрытия способны выдержать огненное воздействие всего 25 минут, а такие плиты выдерживают час, то есть процент превышения составляет 200 единиц.

Современное строительство, в котором применяют армирование фундаментной плиты, позволяет строить здания любой сложности и любых размеров. Используя монолитные стены, появляется возможность перекрывать те помещения, которые имеют неправильную геометрическую форму стен. Так можно создавать нестандартные по габаритам перекрытия.

Технология: как правильно армировать плиты

Если говорить об основных составляющих данной технологии, то традиционная схема армирования фундаментных плит выглядит так: рабочие стержни снизу плиты, рабочие стержни сверху; арматура, перераспределяющая нагрузку; подставки из катанки. Перед началом армирования важно правильно рассчитать будущую нагрузку и необходимую толщину бетона — этого требует правильная технология. Толщина перекрытия должна рассчитываться из пропорции 1:30. Это означает, что требуемую толщину бетона можно узнать, разделив длину пролета на 30, — так получится оптимальная толщина, процент погрешности — +/- 1%.

Схема армирования углов плиты.

Если толщина фундаментной плиты превышает 150 миллиметров, то в таком случае армирование необходимо совершать в два слоя, которые связываются между собой металлической проволокой. Размер ячеек не должен превышать 200х200 миллиметров, но одновременно не должен быть и меньше 150х150 миллиметров.

Если специально уменьшать толщину бетона, то заметно увеличится расход металлопроката, если возрастает толщина, то это ведет к увеличению объемов используемого бетона. Для прочности изделия применяется, как правило, арматура одного диаметра. Дополнительное армирование плиты можно выполнить, используя прутья длиной 400-1500 миллиметров.

Основная часть нагрузки находится на нижних слоях арматуры, сжимающая нагрузка давит на верхние. С этим усилием может легко справиться и бетон. Процесс армирования фундаментной монолитной плиты необходимо выполнять на всю длину изделия, стоит применять опалубку, которая является важным этапом в монтаже всей плиты. Для создания опалубки можно использовать обычные деревянные доски 50х150 миллиметров или обычную фанеру.

Очень важно надежно и прочно закрепить стойки опалубки. Этот связано с тем, что вес бетона, который используется в данной операции, может достигать 300 кг/кв.м перекрытия. Единственный элемент, без которого будет действительно сложно обойтись, — это телескопические стойки. Это очень надежный и удобный инструмент. Такая стойка способна выдержать две тонны веса, ведь доска может иметь сучки или микротрещины.

Особенности армирования фундаментных плит

Схема расположения усилений.

Монолитную плиту, поперечное сечение которой может быть разной, необходимо армировать в два слоя. Первая сетка располагается в нижней части плиты, вторая — должна идти сверху. Сетки должны располагаться строго в середине бетона. Защитный слой, который создается при помощи опалубки, должен быть от 15-20 миллиметров. Арматура и сетка между собой связываются при помощи специальной вязальной проволоки.

В сетке арматура должна будет полностью цельной, не иметь никаких разрывов, иначе процент разрушенных армированных фундаментных плит будет постоянно расти. Если не хватает длины арматуры, то дополнительные прутья нужно подвязывать с нахлестом, который должен равняться 40 диаметрам самой арматуры. Если, например, армируется перекрытие диаметром в 10 миллиметров, то нахлест необходимо сделать в 400 миллиметров. Все стыки должны располагаться строго в шахматном порядке, в разбежку. Края верхней и нижней арматуры можно связывать между собой П-образным усилением.

Так как процент нагрузки на железобетонную плиту передается сверху вниз, то можно сделать следующий вывод: главной рабочей арматурой является именно нижняя, которая испытывает растягивающие нагрузки. Верхняя, в основном, получает нагрузки на сжатие.

При проводимой процедуре армирования нижняя сетка дополнительно прокладывается между несущими опорами строго посередине. При связке верхней сетки необходимо усиление прокладывать над несущими опорами. Требуется дополнительное усиление в местах большого скопления отверстий разного диаметра. Нижняя сетка усиливается между несущими стенами в проеме.

Верхняя сетка, как правило, усиливается над несущими стенами. Армирование монолитных плит перекрытия в тех местах, где они опираются на колонны, требует создания объемных усилий. Плита перекрытия заливается с помощью бетононасоса. При этом в обязательном порядке уплотняется бетон, для этих целей используется глубинный вибратор. Процесс затвердения бетона сопровождается его усадкой, чей процент возрастает по мере высыхания бетона, что приведет к появлению на его поверхности микротрещин. Именно поэтому на протяжении двух-трех дней после совершения заливки бетоном желательно пролить данную конструкцию обычной водой. Бетон лучше увлажнять путем разбрызгивания, а не прямой струей воды.

Формула расчета арматуры

Имеется плита габаритами 6х10 метров. Используется арматура диаметром 10 миллиметров, шаг сетки 20 сантиметров. Произведем расчет количества арматуры, которую необходимо уложить: (6/0,2+1) + (10/0,2+1)= 31 (прутки по 6 метров) + 51 (прутки по 10 метров) = 82 прутка. Необходимо использовать два пояса армирования, поэтому количество арматуры удваивается. В итоге получается 82 *2 = 164 прутка, в том числе 62 прутка по 6 метров и 102 прутка по 10 метров. Итого 62*6+102*10= 1392 метров арматуры для армирования плиты.

Армирование плиты: особенности, технология

Источник: moifundament.ru

Армирование монолитной фундаментной плиты: описание процесса, материалы

Существует несколько видов фундаментов. Наиболее прочный и надежный из них – монолитная плита. Он может использоваться и для обычных зданий, но только он является незаменимым для пучинистых, песчаных и неустойчивых грунтов. Прочности и стойкости к трещинам ему придают пояса из арматуры.

Роль армирования

Один из самых надежных фундаментов – монолитный в виде бетонной плиты – заливается в предварительно выкопанный котлован. Его еще называют «плавающим» из-за способности повторять движения грунта без нанесения ущерба зданию. Под такую основу делают подушку из песка, гранита, укрывают ее гидроизоляцией. Следующим этапом является обязательный элемент, без которого плита попросту треснет – армирование двумя поясами (каркасами) в виде сеток из стальных прутьев в верхней и нижней ее части.

Нагрузка на монолитную цельную бетонную плиту направлена сверху вниз, она распределена равномерно по всей бетонной заливке. Без правильного армирования бетонная плита треснет, не выдержав движений грунта и веса здания.

Основное нагрузочное усилие приходится на слои арматуры. Она обеспечивает плите высокие показатели прочности на растяжения и сжатие. Правильно армированная плита будет иметь некоторый уровень эластичности и не треснет ни от движений грунта, ни от тяжести находящегося на ней строения.

Для фундамента в виде монолитной бетонной плиты рекомендуют два армированных пояса. Арматура выступает связующим звеном в любых железобетонных конструкциях. Она усиливает бетонную конструкцию, а также экономит раствор, которого требуется меньше при наличии арматурных поясов в плите.

Условия, материалы и оборудование для армирования

Для армирования нужны такие материалы и оборудование:

• арматурные прутья. Они должны иметь ребристую поверхность. Такая поверхность надежно сцепляется с бетоном. Наиболее надежные стальные, используются также и полимерные, но они не рекомендуются для плавающего фундамента. Для армирования цельной плиты выбираются стальные штыри диаметром 10 мм и больше.
• Важно учитывать нагрузки на почву: монолитное основание должно иметь некоторую степень эластичности. Для слабых, рыхлых грунтов с высокой степенью подвижности применяют арматурные штыри от 12 мм. Для фундамента на устойчивых грунтах подойдут стержни сечением 10 мм;
• мягкая проволока для вязки;
• подставки. Они приподнимают армированные пояса на необходимую высоту при заливке бетона. В плиту обычно закладывают каркас из двух поясов арматуры, но для сложных условий и толстых оснований используют усиленное армирование еще одной сеткой в верхней трети бетонной плиты.

Требования к прутьям: они должны быть цельные, ребристые, чистые не поврежденные ржавчиной, не смазанные солидолом и другими веществами. В противном случае, раствор будет отставать от них, в нем образуются трещины.

Правила армирования

Пояса создаются на равномерном расстоянии снизу и вверху внутри заливки. Используют прутки диаметром 8–14 мм при толщине основания в 150 мм. Соотношение размера сечения стержня к толщине фундамента составляет 5%. Если основание испытывает серьезные нагрузки, берут прутья диаметром в 12–16 мм.

Если плита имеет в толщину от 150 мм и больше – два армированных каркаса обязательны. Параметры ячеек не должны превышать 200х200 мм и не быть меньше 150х150 мм для обычного основания толщиной 150-200 м.

Применяются арматурные штыри одинакового сечения. Для усиления поясов иногда используют стержни длиной 400–15000 мм.

Арматурные сетки располагают строго без перекосов в середине бетонной плиты. Защитный слой раствора от опалубки до поверхности стержней должен составлять 1,5–2 см, некоторые строители рекомендуют 5 см.

В сетке прутья должны образовать цельную конструкцию без каких-либо разрывов.При недостаточности длины прутьев подвязывают дополнительные стержни с нахлестом и связывают их вязальной проволокой. Причем вязку делают в нескольких местах или сплошной по всей длине соединения. Рекомендованная длина для нахлеста — не меньше 40 диаметров самых стержней. Например, при армировании прутьями с сечением в 10 мм, соединение нахлестом делают протяжностью в 400 мм.

Стыки располагают в шахматными квадратами в разбежку. Границы верхнего и нижнего поясов соединяются П-образными усилительными прутьями, это необязательно, но рекомендовано, так как придаст цельности и прочности конструкции.

Плавающее основание держит весь спектр нагрузок на сжатие, скручивание и др. Нижняя его часть больше подвержена растягиванию, верхняя – сжатию, поэтому важнее нижняя арматурная сетка.

Расчет арматуры

Существует простая методика расчета требуемого количества прутьев арматуры. Рассмотрим ее на примере плиты 8х8. Наиболее часто используются стержни сечением в 10 мм. Обычно арматурная сетка выкладывается с шагом 200 мм. Имея указанные параметры, рассчитывают необходимое количество арматуры.

Показатель ширины будущей бетонной заливки делится на ширину шага в метрах. К получившейся цифре добавляют 1 прут: 8/0,2+1=41. Чтобы образовалась сетка штыри, укладывают также и перпендикулярно, следовательно, полученная цифра умножается на два: 41х2=82.

В плавающем фундаменте должно быть как минимум два армированных пояса, поэтому полученная цифра умножается на два и получается 164 стержня. Стандартный арматурный прут имеет длину в 6 м. Если перевести количество прутьев в метры, то получится: 164х6=984 м.

Подобным способом вычисляют количество соединительных прутьев между слоями арматуры. Такие соединяющие штыри располагаются вертикально в точках пересечения горизонтальных прутьев арматуры. Количество этих точек легко определить, если количество штырей умножить на тот же показатель: 41х41=1681.

Нижний арматурный пояс укладывают в 5 см от основания плиты. Толщина монолитной бетонной заливки составляет 200 мм. Зная эти цифры легко определить длину соединяющего стержня: она составляет 0,1 м. Исходя из указанных цифр, определяем количество материала в метрах для всех соединений: 0,1х1681=168,1 м.

Для проведения всех строительных работ по армированию плиты необходимо: 984+168,1=1152,1 м арматурных стержней.

Для расчета нагрузок иногда нужно знать и вес арматуры в фундаменте. Обычно при покупке прутьев указывается их вес. Один стержень имеет вес в среднем 0, 66 кг. Для нашего примера вес арматурных прутьев составит: 0,66х1152,1=760 кг.

Процесс армирования

Армирование монолитной плиты делается, когда уже готовый котлован, сделана подушка, уложена гидроизоляция и сооружена опалубка.

1. Сначала рассчитываются параметры сетки арматуры, определяется размер ее ячеек. Далее, она собирается из прутьев уже на месте внутри подготовленного котлована. Чем массивнее здание, тем меньше размер ячеек. Наиболее часто используют ячейки с расстоянием прутьев в диапазоне 200–400 мм, но не меньше 150 мм.

Собирают сетку просто: прутья укладываются один на другой на подставки, чтобы образовался каркас с ровными ячейками.

1. Далее, прутья связывают. Для вязки потребуются пассатижи, вязальные крючки, вязальная проволока.

Стержни в процессе вязания соединяют нахлестом друг к другу. Стык обвязывается в трех местах. Существует несколько способов вязки арматуры. Самый популярный следующий. Отрезок мягкой проволоки в 30 см складывается вдвое, так чтобы один конец образовал петлю. Проволока накладывается на перекресток из прутьев наискосок. Свободные концы протягиваются в петлю и закручиваются вязальным крючком. Узел должен быть достаточно тугим, чтобы прутья не ездили. Проволоку обматывают с трех сторон: в нижней части вертикального штыря, затем по краям (справа и слева) горизонтального стержня.

Для того чтобы узел лучше держался, используют пассатижи и крючки для вязки. Следует отметить, что слишком тугой узел также не рекомендуется: проволока может лопнуть. Существует также и автоматическое оборудование для вязки, но многие строители выбирают именно ручной способ.

Есть специальная вязальная проволока, но можно использовать также и обычную стальную проволоку диаметром 0,5—1,2 мм.

1. После сборки первого пояса к нему прикручивают вязальной проволокой вертикальные соединители из арматурных штырей. Их готовят предварительно и они должны быть одинаковыми по высоте. Для них используют те же арматурные прутья или прутья меньше диаметром, например, сечением в 8 мм.

1. К соединителям прикручивается проволокой вторая сетка арматуры. Делать это легче, так как не нужно выставлять размер ячеек: вторая сетка автоматически полностью повторяет параметры первой.

Армированная сетка не должна прикасаться к грунту или лежать на гидроизоляции. Ее обязательно укладывают на специальные подставки. Для этого пригодны как самодельные, так и уже готовые заводские. Одним из их видов являются специальные фиксаторы тарельчатой формы.

Слой раствора до сетки арматуры снизу делают не менее 50 мм, в некоторых случаях, 15–20 см – это зависит от толщины плиты. Собирают каркасы внутри готовой и установленной опалубки так, чтобы и по бокам от ее стенок к прутьям был зазор такой же толщины. Прутья должны полностью покрываться бетоном.

1. Последний этап – заливка бетоном. Перед ней нужно проверить устойчивость каркаса: прутья не должны ездить и смещаться в стороны во время заливания бетона.

Армирование монолитной фундаментной плиты

Источник: fundamentdomov.ru

Армирование фундаментной плиты: чертеж и порядок укладки

Армирование фундаментной плиты, выполненное в строгом соответствии со СНиП и другими требованиям технологического процесса, обеспечивает высокую прочность и надежность основания постройки. Фундаментная плита – монолитная конструкция, отличающаяся высоким уровнем устойчивости к различного рода нагрузкам. Сооружение данной конструкции позволяет равномерно распределить эти нагрузки по всему основанию строения. Одно из главных преимуществ данной конструкции – точное распределение поперечного напряжения.

Особенности конструкции

Фундаментная плита сооружается на пучинистых грунтах, которые отличаются высоким содержанием глины, суглинков, песчаных прослоек. Такое основание не только выгодно с экономической точки зрения, но и надежно. Для создания плитного фундамента необходимо не только подготовить площадку в соответствии с проектом и выполненной разметкой. Нужно сделать качественную гидроизоляцию и выполнить армирование прутами, сечение которых подбирают в соответствии с особенностями строения.

Армирование плитного фундамента осуществляется стержнями, диаметр которых составляет от 14 до 16 мм. Вяжут арматуру исключительно стальной проволокой.

От выполнения сварочных работ в ходе армирования монолитной плиты фундамента необходимо отказаться, так как места сварных швов подвержены коррозии. Выбор арматуры для плитного фундамента основан на особенностях грунта, данных о массе будущей постройки, нагрузках, которые предстоит выдержать основанию. Чертеж, в соответствии с которым и будут проводиться работы, делается и изучается еще на стадии разработки проекта.

Для создания арматурного каркаса монолитной фундаментной плиты используют стержни из закаленной стали, оснащенные специальными ребрами. Это обеспечивает высокий уровень надежности сооружения и качественное сцепление с бетоном. Сетка каркаса представляет собой двухуровневую конструкцию, надежность которой гарантируют вертикальные перемычки (утки), сделанные из гладких арматурных прутов, сечение которых составляет 12 мм.

Прежде чем приобрести арматуру для плитного фундамента необходимо выполнить расчет количества стержней, требуемого для создания сетки поперечной и продольной укладки:

1. Шаг укладки – 20 см.
2. Ширина плиты – 7 м 20 см.
3. Количество прутов – 720 : 20 = 36 шт.
4. Шаг укладки – 20 см.
5. Длина основания – 9 м 80 см.
6. Количество прутов – 980 : 20 = 49 шт.

Расчет верен при использовании стержней для армировки длиной 720 см и 920 см.

Армирование

Схема армирования монолитной плиты довольно проста. Каркас состоит из двух горизонтальных сеток, связанных между собой вертикальными перемычками, обеспечивающими постоянную высоту конструкции. Плитный фундамент – это монолитная железобетонная конструкция, для прочности которой и необходимо создание качественного арматурного каркаса. Он в свою очередь состоит из двух сеток, укладываться которые должны так, чтобы расстояние между нижней и слоем гидроизоляционного материала было не менее 50 мм.

После того как будут уложены продольные пруты нижней сетки, приступают к укладке поперечных стержней, строго соблюдая установленные параметры шага между ними. Надежную фиксацию обеспечивает правильно выполненная вязка арматуры.

Фундаментная плита заливается только после того, как будет завершен монтаж арматурного каркаса, так как работы с бетоном выполняются в один прием. По отдельным небольшим частям монолитную плиту заливать нельзя.

Согласно СНиП и ГОСТ арматурный каркас должен быть утоплен в плиту основания не менее, чем на 5 см, поэтому при монтаже каркаса арматурные пруты режут на 100 мм короче установленных длины и ширины плитного основания.

Особенности вязки и заливки

Обустроив песчаную подушку, закрыв ее гидроизоляционным материалом, на его поверхности раскладывают продольные пруты, отступив 10 см от отмеченного края основания. После завершения продольной раскладки поверх прутов укладывают поперечные стержни, строго соблюдая величину шага и контролируя размер создаваемых ячеек.

Вязать арматуру нужно стальной проволокой, воспользовавшись специальным приспособлением или делая это вручную. Завершив вязку можно приступать к установке специальных подпоров, обеспечивающих нужное расстояние между слоем гидроизоляции и первой сеткой каркаса. Теперь гнут гладкие арматурные пруты, придавая им сначала форму литеры «П», а потом свободные концы загибают, в разном направлении.

Расстояние между вертикальными подпорками не превышает 50 см, а для дополнительной жесткости и неподвижности каркаса его оснащают так называемыми ребрами жесткости. Это арматурные пруты, внедренные в грунт по всему периметру основания и в его середине, чтобы обеспечить сопротивляемость вспучиванию.

Приступая к заливке плотного фундамента, стоит позаботиться о том, чтобы все необходимые работы были выполнены в один день. Прерывать процесс заливки категорически запрещено. Одновременно с заливкой осуществляют и трамбовку, добиваясь протекания раствора под нижнюю сетку каркаса. Между порциями заливки может быть временной интервал, не превышающий 2 часов.

Составляющие каркаса не должны возвышаться над поверхностью монолитной плиты. Подробно изучить порядок выполнения работ по армированию плитного фундамента можно изучить, посмотрев видео:


Плитный фундамент – самое прочное, качественное и надежное основание, которое обустраивают как для небольших загородных домиков, так и для многоэтажных зданий. Для получения качественного фундамента необходимо дать бетону набрать прочность. Этот процесс длится не менее 40 дней, полное высыхание наступает спустя 30 дней после завершения процесса заливки бетона. В эти дни важно защитить свежесозданную плиту от высоких температур, повышенной влажности или морозов.

Как армировать фундаментную плиту? Схема |

Только благодаря правильному армированию фундамента, заливаемый бетон становится железобетоном. Арматурный каркас в основании или армирование монолитной плиты необходимо для того, чтобы фундамент, помимо своего сжатия, был способен держать положенную ему нагрузку.

Фундамент плитного типа представляет собой сплошную ж/б плиту, которая правильно, как требует проектный чертеж, укладывается под всей площадью дома. Благодаря тому, что площадь у такого основания большая, стойкость дома имеет хороший процент устойчивости. Кроме того, для такого основания оказываются не страшны пучинистые и слабые почвы. Поддерживающие каркасы двигаются на таких грунтах целиком, а вместе с ними двигается и дом, что уберегает его от перекосов.

Для чего нужно армирование?

Все современные архитектурные постройки и каркасы отличаются широким разнообразием архитектурных схем исполнения. Такие строения отличаются:

• Наличием нерегулярных вертикальных элементов;
• Разноэтажностью;
• Нестандартными конструктивными решениями;
• Имеют высокий процент резких переходов.

Поэтому это приводит к значительному увеличению нагрузки на поддерживающие фундаменты зданий, которая, к тому же, становится неравномерной.

Ввиду частого использования несущих плит, правильно изготовленных с применением монолитного железобетона, процент популярности таких изделий возрастает.

Процесс изготовления

Такие плитные поддерживающие фундаменты изготовляются из ребристых, плоских или коробчатых плит. Плоские плиты отличаются высокой степенью простоты конструкции и технологичностью.

Свайный фундамент для кирпичного дома

Армирование фундаментных плит осуществляется с участием сеток сварного типа или специальных каркасов. Кроме того может быть использована вязка сетки, или те каркасы, которые изготовлены из особых стержней.

Достаточно высокий процент распространения имеет армирование капителей с использованием тяжелых сеток или каркасов, которые конструируются из отдельно взятых стержней. Эти стержни могут стыковаться без обязательного применения сварки. Такие сварные сетки используются только в комбинации с арматурой.

Укладка арматуры или ее вязка правильно производится на трех или четырех плоскостях. На каждой отдельно взятой плоскости сетку необходимо вязать так, чтобы не возникало даже минимального нахлеста.

При этом арматурная вязка, которая находиться на соседней плоскости должна быть перпендикулярна нерабочему направлению другой арматурной конструкции, которую предстоит вязать. Все несущие стержни подвергаются стыковке без применения сварки.

Сетки, которые находятся на верхней части основания, укладываются на подставки, вязка происходит с применением соединительных элементов, в виде металлического профиля. В зависимости от степени жесткости верхней части арматурного фундамента производится определение расстояния, которое нужно создать между двумя подставками

Схема армирования плитного фундамента

Цельная плита имеет толщину 10 см и даже больше. Плитный фундамент также укладывается на подушку из гравия или песка.

Сверху плиты обычно укладывают гидроизоляцию и монтируют короб из стальной арматуры. Он обычно состоит из 2-х арматурных сеток, которые непосредственно оказываются связанными друг с другом.

Схема армирования плиты перекрытия фундамента предполагает использование арматуры сечением 12-16 мм. Пропорции у плитного основания совершенно иные, нежели у ленточного фундамента, поэтому у него могут появиться продольные и поперечные нагрузки.

Из этого следует, что для наиболее лучшего сцепления с бетоном, арматура обязательно должна быть ребристой.

Схема армирования плитного фундамента довольно проста и предполагает правильную установку арматуры. Расстояние между теми арматурными прутьями, которые примыкают друг к другу, должно быть не более 20-40 см.

Поэтому становится ясно, что процент расхода арматуры для плитного фундамента получается существенно больше, нежели для ленточного.

Это касается и расхода бетона. Все это говорит о том, что процент стоимости плитного фундамента выше стоимости любого другого типа основания.

Важно помнить о том, что перед тем, как начать армирование плит нужно произвести процесс приготовления. Если на строительной площадке грунт обладает высокой несущей способностью, то плиты с фундаментом связываются посредством армирования конструктивного типа.

В том случае, если грунт отличается слабостью и не может выдержать интенсивной нагрузки. С этой целью производится укрепление при участии стальных стержней или обычного арматурного каркаса. Вся применяемая арматура должна быть очищена от коррозийного налета.

Это увеличит процент сцепления изделия с бетоном. В ходе армирования фундаментной плиты иногда возникает необходимость в заземлении фундамента.

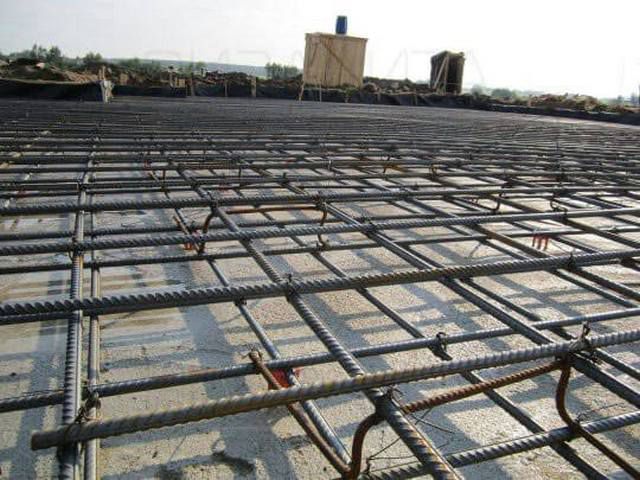

Армирование фундаментной плиты проведенное специалистами

Оно обеспечивается благодаря созданию замкнутого кольца, которое сделано с применением стальной оцинкованной ленты.

Кольцо формируется по всему краю плиты фундамента или по его внешней стороне. Для того чтобы создать такую конструкцию изначально подготовленные шины колец подвергаются выводу и загибанию на углах.

В этих углах впоследствии будут расположены дренажные трубы, там же и производится подключение громоотвода. Кроме того, представленную шину нужно выводить и в тех местах, где в дальнейшем будет подключено электричество.

Через тело шины производится заземление всех имеющихся металлических деталей, которые могут находиться в доме. Это может быть:

• Электропроводка;
• Водопровод;
• Ванная;
• Радиаторная батарея отопления.

Благодаря армированию фундаментной плиты в результате формируется весьма прочная основа для фундамента. Вся конструкция будет отличаться высокой степенью надежности и долговечности. Армирование предотвращает растекание стен и проявление преждевременной усадки здания.

Армирование бетонной плиты на упругом основании (видео)

https://youtu.be/WCNG8B99A1w

Армирование плиты фундамента

Вместо арматуры можно использовать для армирования плитных фундаментов вязаные сетки или каркасы. Однако это приемлемо лишь в том случае, если нет возможности использовать стальную арматуру.

Кроме того, можно даже армировать плитные фундаменты каркасами, состоящими из отдельных стержней, которые стыкуются без сварки при помощи резьбовых соединительных элементов.

Сварные сетки можно использовать с рабочей арматурой одного направления, а также укладывать их друг над другом. Но не больше, чем в 4-х плоскостях.

В каждой такой плоскости, сетки надо укладывать без нахлеста в нерабочем направлении так, чтобы находящиеся в соседних плоскостях рабочие арматуры проходили бы строго перпендикулярно.

Армирование фундаментной плиты

Площадь стыкуемых между собой сеток в одном сечении должна быть не более 50% общей площади арматуры в сетке одного направления.

Если они располагаются сверху фундамента, то укладка их должна осуществляться на специальные подставки, которые сделаны из сварных каркасов.

В зависимости от жесткости верхней части арматуры определяется расстояние между подставками при условии воздействия на арматуру собственной массы и массы укладываемого на них бетона.

Если армирование плитного фундамента велось по неправильной технологии, то могут иметь место повреждения таких фундаментов. Особенно это касается тех домов, у которых имеется цокольный этаж, т.е. когда пучинистый грунт промерзает под фундаментной плитой в зимнее время.

Стоимость армирования плитного фундамента зависит от площади будущей плиты, количества используемой арматуры и бетона.

Калькулятор расчёта минимальной толщины прутьев для основного армирования плитного фундамента

Фундамент в виде монолитной плиты – это отличное решение, если состояние грунтов на участке строительства не позволяет применить наиболее распространенную ленточную схему. Равномерное распределение нагрузки на большой площади открывает возможности строительства основания без заглубления ниже уровня промерзания грунта, и при этом воздействия сил морозного пучения будут зданию не страшны. Вся система получается как бы «плавающей», повторяющей вертикальные сезонные подвижки грунта.

Цены на арматуру

арматура

Понятно, что сама фундаментная плита будет испытывать весьма значительные разнонаправленные нагрузки, и ее целостность и надежность напрямую зависят от правильного армирования. Ниже расположен калькулятор расчёта минимальной толщины прутьев для основного армирования плитного фундамента – он поможет в вопросах предварительного планирования и самостоятельного составления проекта основания.

Несколько необходимых пояснений по проведению расчета приведены в соответствующем разделе публикации.

Калькулятор расчёта минимальной толщины прутьев для основного армирования плитного фундамента.

Перейти к расчётам

Краткие пояснения по порядку расчета

Расчет – несложен, и базируется на установленном СНиП нормативе, что суммарная площадь сечения арматурного пояса не должна быть менее 0,3% от площади сечения железобетонной конструкции.

• Предполагается, что пользователь знает линейные параметры будущей фундаментной плиты, определился с ее планируемой толщиной.

Как определить оптимальную толщину монолитной фундаментной плиты?

Этот размер подчиняется определенным правилам и зависит от множества исходных параметров. Провести самостоятельное вычисление оптимальной толщины фундамента-плиты поможет калькулятор, к которому ведет указанная ссылка.

• Армирование плиты осуществляется решетчатыми конструкциями с квадратными ячейками, увязываемых из арматурных прутьев класса A-III диаметром от 10 мм и выше. При этом если длина конструкции (стороны плиты) превышает 3 метра, то минимальный диаметр принимается не ниже 12 мм.
• При толщинах плиты 150 мм и меньше армирование осуществляется в один ярус, расположенный по центру. Если толщина больше (а так обычно и бывает) монтируется два яруса, с тем расчетом, чтобы каждый из них располагался не ближе 30, а лучше — 50 мм от верхнего или нижнего края плиты – чтобы тем самым образовался слой бетона, защищающий стальную арматуру от коррозии.
• Шаг расположения прутьев при увязке каркаса обычно лежит в диапазоне 200 ÷ 300 мм, с возможным варьированием, но и с соблюдением правила, что он в любом случае не должен превысить 1,5 толщины плиты.
• Так как ячейки армирующей решетки имеют квадратную форму, расчет может проводиться по любой из сторон фундаментной плиты.
• Калькулятор позволит проанализировать, какой диаметр арматуры будет выгоднее использовать – можно, варьируя шаг в допустимом диапазоне, отследить, как при этом изменяется и минимальный диаметр прута.

Как рассчитывается и возводится монолитный плитный фундамент?

Если у посетителя есть заинтересованность в самостоятельном обустройстве плитного фундамента, то ему стоит получить расширенную информацию из соответствующей публикации нашего портала.

Плитный фундамент своими руками – армирование

Плитный фундамент представляет собой цельную железобетонную конструкцию, толщина которой 100 мм и более, располагающуюся под всей площадью здания. Он может быть двух видов: мелкозаглубленный – при его устройстве снимается только плодородный слой земли; заглубленный – в этом случае нужен котлован для цокольного этажа или подвала.

 Подготовка основания под плитный фундамент

• Предварительно утрамбованный грунт, засыпается крупным щебнем слоем 150-200 мм, для отвода грунтовых вод.
• На данном этапе необходимо предусмотреть деревянный короб или трубу большого диаметра для прокладки коммуникаций.
• На дренажный слой укладывается песчано-гравийная подушка высотой 150 мм и тщательно утрамбовывается.
• Далее необходимо положить цементную стяжку без армирования слоем в 50 мм. Она нужна для защиты гидроизоляции от повреждений острыми гранями камешков гравия.
• Гидроизоляция составляется из рулонных материалов, стыки которых герметизируются битумными мастиками или клеями. Гидроизоляция должна выступать за пределы контура фундамента на 0,5 м.
• Далее желательно уложить один или два слоя утеплителя. В качестве утеплителя рекомендуется использовать экструдированный пенополистирол XPS.
• Теперь подходит очередь установки опалубки. Делать ее можно из листов ОСБ, ДСП, фанеры, обрезных досок. Внутреннюю поверхность опалубки можно проложить листами утеплителя, это защитит опалубку от налипания бетона и обеспечит утепление фундамента с боков.


к меню ↑

 Выбор арматуры

Для плитного фундамента может применяться металлическая или полимерная арматура. Стальную следует использовать класса А400 или А300, имеющую периодический профиль для лучшей адгезии с бетоном. Полимерная также должна иметь ребристую поверхность. Диаметр прутов рассчитывается исходя из предполагаемой нагрузки на фундамент, рекомендуется использовать не менее 12 мм.


к меню ↑

 Установка арматурного каркаса

В плитном фундаменте возникают сжимающие и растягивающие нагрузки в нижней и верхней плоскости. Поэтому, для компенсации этих напряжений используется каркас с двумя горизонтальными армирующими поясами, соединенными вертикальными прутами. Арматурный пояс — это решетка из продольных и поперечных прутков, в местах пересечения сваренных или связанных проволокой.

Ячейки решетки должны быть больше камней щебня, наполняющего бетон и больше рабочей насадки виброинструмента. Обычно, при использовании прутов диаметром 12-16 мм и поперечной высоте h до 150 мм, ячейка принимается размером 200 на 200 мм. При поперечной высоте свыше 150 мм размер ячейки выбирается как значение 1,5h либо 400 мм. Также действует правило, когда площадь сечения арматуры по одному из направлений не должна быть меньше 0,3% от площади сечения фундамента.

На пример, проектируем плитный фундамент размером 6×8 метров, высотой 0,2 м. – площади сечения сторон составят 1,2 и 1,6 м2 соответственно.

Площадь сечения арматуры на каждую из сторон должна быть не менее: 1,2/100*0,3 = 0,0036 м2

1,6/100*0,3 = 0,0048 м2

Найдем площадь сечения арматуры по двум вариантам, для 12 и 16 мм:

Данный расчет удобно выполнить с помощью калькулятора

Площадь сечения d12мм составит 0,000113 м2

Количество прутков для короткой стороны составит:

0,0036/0,000113=31,85 шт. Округлим в большую сторону – 32 шт., по 16 шт. на верхний и нижний ряд.

Для длинной стороны:

0,0048/0,000113=42,28, округлим в большую сторону для приведения к четному числу – 44 шт. Соответственно по 22 прута на нижний и верхний ряд.

Рассчитаем максимальный шаг сетки: (6м – 0.1м) (толщина защитного слоя бетона с каждой стороны)/16=0,37м.

Для варианта с арматурой d16:

Площадь сечения арматуры d16мм составит 0,000201 м2

0,0036/0,000201=17,91м, по 9 на верхний и нижний ряд.

Максимальный шаг сетки: (6м – 0.1м) (толщина защитного слоя бетона с каждой стороны)/9=0,65м, что превышает максимально допустимый шаг 0,4 м.

Тогда для шага 0,4м количество прутков d16 по одному ряду составит: 5,9/0,4=14,75 (15)шт.

Посчитаем металлоемкость продольной арматуры без учета анкеровки по одному (меньшему) сечению фундамента:

Масса 1 погонного метра арматуры   d12 составляет 0,888кг, а d16 – 1,58кг,

Для меньшего сечения фундамента L арматуры = 8-0,1 (защитный слой бетона)=7,9м.

Масса арм. d12: 44×7,9×0,888=309кг

Масса арм. d16: 30×7,9×1,58=375 кг.

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

Предварительно можно сделать вывод, что в данном случае экономически целесообразным будет использование d12.

В целях предотвращения растрескивания защитного слоя бетона, анкеровку арматуры, находящейся в его области целесообразно выполнить отгибом, параметры которого приведены на рисунке:

В местах, где планируется размещение стен и перегородок, можно уложить дополнительные пруты. На торцах прутки верхнего и нижнего поясов соединяются П-образными элементами, согнутыми из арматуры того же диаметра.

Нижний пояс арматуры должен быть поднят над уровнем утеплителя или гидроизоляции не менее чем на 30 мм. Для этого используются специальные пластиковые подкладки – «стульчики» с расходом 5-10 шт. на квадратный метр, но можно подложить и кирпичи.

Изображение «стульчика»

Читать также: о пластиковых фиксаторах для арматуры

В соответствии с СП 52-101-2003 арматурный каркас не должен доходить до опалубки на 50 мм со всех сторон. После заливки арматура полностью должна быть скрыта в массиве бетона. Иначе коррозия может привести к образованию трещин в плите.


к меню ↑

 Способы соединения прутов арматуры

Какой способ соединения лучше, сварка или связывание проволокой? На этот вопрос ответить довольно просто. Оба способа имеют свои достоинства и недостатки.

Готовые сварные арматурные решетки имеют большую прочность, чем вязаные. При монтаже можно уложить без затрат значительную площадь арматурного пояса. Но при сборке решеток на объекте, возникают трудности:

• Чрезмерный нагрев прутка в точке сварки, ведущий к изгибу;
• Возможность прожигания гидроизоляции искрами и каплями расплавленного металла;
• Ухудшение прочностных характеристик металла из-за отпуска в месте сварки и несоответствия сварных стыков ГОСТ 14098-2014;
• Необходимость организации сварочного поста вдали от коммуникаций.

Связывание прутов проволочными хомутами позволяет надежно закреплять их в решетке. Также, проволока оставляет некоторую свободу арматуре, что позволяет избавиться от предварительных напряжений. Но есть и некоторые недостатки:

• Даже с применением специальных пистолетов процесс является трудоемким;
• Затраты времени на сборку каркаса значительно увеличивают сроки строительства.

Каркас из полимерной арматуры собирается на проволочных связках или на полимерных быстрозатягивающихся стяжках.  Очень удобны в монтаже полимерные арматурные решетки, которые отрезаются по размеру и связываются между собой в готовую конструкцию.

Для тех же, кто хочет все сделать сам и решит смонтировать арматурный каркас «с нуля», рекомендуем изучить как вязать арматуру,

либо как правильно варить по ГОСТ:

Армирование фундаментной плиты – схема, изготовление и монтаж каркаса

Бетонная плита, расположенная в основании дома, принимает на себя неравномерные нагрузки. Места расположения несущих стен или колонн подвергаются большему давлению, нежели на свободные от нагрузок участки. В результате, кроме сжимающих усилий, с которыми великолепно справляется бетонная глыба, появляются разрушающие монолит изгибающие моменты. Справиться с ними помогает армирование фундаментной плиты. Установленные в бетонном теле металлические сетки или каркасы принимают на себя опасные для искусственного камня нагрузки, равномерно распределяя их по всей площади фундамента.

Схема армирования

Монолитные железобетонные плиты считаются одними из самых надежных фундаментов. Их недостатком является высокая себестоимость конструкции, но довольно часто именно плиты становятся единственно возможным вариантом устройства подземной части дома.

Следует сразу же оговориться, что количество, диаметр и шаг арматурных стержней в верхней и нижней сетке определяется согласно произведенным расчетам. В них учитываются постоянные и временные нагрузки, грунтовые условия и другие не менее важные факторы. Кроме того, принимаются во внимание зоны продавливания. Здесь выполняется дополнительное усиление каркаса. Шаг стержней под несущими стенами рекомендуется уменьшать в два раза от аналогичного размера в основных сетках.

Армирование фундаментной плиты толщиной до 150мм допускается выполнять одной сеткой. В более массивные конструкции укладывают каркасы.

Сетка состоит из продольных и поперечных металлических прутьев. Отсутствие тех или иных неминуемо приводит к разрушению бетонного монолита. Шаг арматурных стержней в основных ячейках принимают, как правило, 150-200мм, хотя при малых расчетных нагрузках он может увеличиваться и до 400мм. Существует правило, устанавливающее минимальное расстояние от одного металлического прута до другого. Оно не может превышать толщину фундаментной плиты более чем в полтора раза.

Верхние и нижние арматурные сетки смогут взаимно работать только в том случае, если они будут объединены вертикальными стержнями, которые устанавливают в каждой ячейке или через одну. Для жесткости, на торцах плиты требуется закладывать еще и связанные с каркасом П-образные стержни. Их длина в расправленном состоянии должна составлять не менее удвоенной толщины плиты.

Для сопряжения с монолитными подвальными стенами или цоколем, в местах их стыковки с фундаментной плитой монтируют арматурные выпуски. В зоне расположения основного каркаса их загибают и фиксируют к элементам сеток.

Варианты изготовления каркасов

Для фундаментных плит используются арматурные стержни периодического профиля. Их диаметр принимается, исходя из предварительных расчетов. Как правило, он составляет 8-16мм.

Формирование сеток производится путем фиксации металлических прутков между собой. Существует два способа:

• вязка – с помощью тонкой, податливой проволоки или специальных пластиковых хомутов;
• сварка – быстрый, но менее надежный вариант.

В первом случае выполняется довольно кропотливая работа. Для удобства вязки стержней пользуются специальными приспособлениями (крюками, пистолетами) или плоскогубцами. Проволочное соединение не нарушает структуру металла и дает некоторую свободу при возможном смещении стержней. Сварное крепление является жестким, поэтому при случайных подвижках могут происходить сколы. Кроме того, именно в местах сварки арматура чаще всего начинает ржаветь.

Недостаточно длинные прутья наращивают, укладывая соседние элементы внахлест, размер которого принимают в 40 раз больше диаметра стержней. Стыки размещают вразбежку.

Монтаж каркаса

Нижнюю сетку монтируют на пластиковые фиксаторы, расставленные по всей площади основания. С их помощью обеспечивается образование защитного бетонного слоя толщиной 20-30мм. Именно он предохраняет арматуру от коррозии.

Для удобства укладки верхней сетки устанавливают подставки. Это могут быть деревянные бруски, кирпичи или арматурные «пауки» или «лягушки». Важно, чтобы они были одинаковыми по высоте. Количество опор выбирается с учетом предотвращения горизонтальных прогибов сетки. Верхняя отметка арматурных стержней должна располагаться ниже уровня бетонной плиты на 30-50мм. Данное требование связано с образованием защитного слоя.

На последнем этапе армирования плитного фундамента выполняют установку и крепление вертикальных стержней. После этого деревянные и кирпичные подставки убирают. «Пауки» и «лягушки» могут оставаться в каркасной конструкции в качестве конструктивных распорок.

Напоследок необходимо напомнить о том, что неправильное армирование фундаментной плиты вполне может привести к разрушению бетонного монолита. Поэтому к работам следует подойти ответственно. В этом вопросе экономия или игнорирование технологии вряд ли будут оправданными.
