Роторный снегоуборщик своими руками + чертежи

Снегоуборщик больше востребован жителями регионов, где выпадает большое количество осадков. Агрегаты заводского изготовления дорогие, поэтому большинство умельцев делают их сами. Существует большое разнообразие конструкций таких самоделок. Чаще всего встречаются механизмы шнекового типа. Однако не менее популярен и самодельный роторный снегоуборщик, у которого захват снега происходит за счет лопастей вентилятора.

Разновидности роторных снегоуборщиков

Устроен роторный снегоочиститель довольно просто. Агрегат состоит из круглого корпуса – улитки. Сверху расположен рукав для выброса снега. Спереди корпуса приварены направляющие лопатки. Внутри улитки снегоуборщика на высоких оборотах вращается ротор. Он состоит из крыльчатки, насаженной на вал с подшипниками. В действие механизм приводит двигатель. Когда ротор снегоуборщика начинает вращаться, лопасти крыльчатки захватывают снег, перемалывают его внутри улитки, после чего выбрасывают на несколько метров в сторону через рукав.

Самодельный роторный снегоотбрасыватель можно сделать двух типов:

• Со стационарно установленным мотором. В этом случае снегоуборщик работает как полноценная машина.
• Как навеска для другой техники. На такие роторные самоделки двигатель не ставят. Снегоуборщик прицепляют к мотоблоку или на мини-трактор. Привод осуществляют через ременную или цепную передачу.

Различаются роторные снегоуборщики по типу двигателя:

• Электрические роторные модели работают практически бесшумно. Они проще в обслуживании и не требуют расходных материалов. Неудобством является постоянно волочащийся за снегоуборщиком кабель. Можно отдать предпочтение аккумуляторной модели, но время работы такого агрегата сильно ограничено. Все электрические снегоуборщики маломощные. Их обычно используют на дачах и частных дворах для очистки дорожек от свежевыпавшего рыхлого снега.
• Бензиновые роторные модели намного мощнее электрических снегоуборщиков. Их недостаток только в более сложном обслуживании мотора, регулярной заправке ГСМ и наличии выхлопных газов. Однако бензиновый снегоуборщик не привязан к розетке. Мощность мотора позволяет изготавливать роторный механизм больших размеров. Такой роторный агрегат обладает увеличенной шириной захвата, способен справится с толстым снежным покровом и даже сугробами.

По типу передвижения роторные снегоуборщики бывают:

• Несамоходные агрегаты передвигаются за счет толкания их оператором. Обычно к этой категории принадлежат электрические снегоуборщики, но встречаются и бензиновые маломощные модели. Технику нужно подталкивать слегка. За счет захвата крыльчаткой покрова снегоуборщик сам будет понемногу двигаться вперед.
• Самоходные машины чаще всего работают от бензинового мотора. Снегоуборщик сам едет на колесах. Оператор только задает ему направление.

Роторную снегоуборочную навеску разумно тоже отнести к самоходной технике, хотя, у нее нет даже стационарного привода. Однако ее толкать руками не надо. Навеска будет двигаться вместе с мотоблоком или мини-трактором.

Чертежи роторных снегоуборщиков

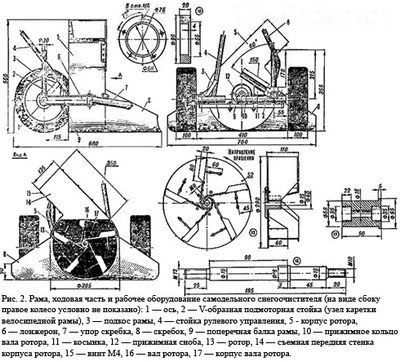

Чтобы правильно собрать снегоуборочную технику, потребуются чертежи. На фото мы предлагаем ознакомиться с устройством простейшего роторного снегоуборщика.

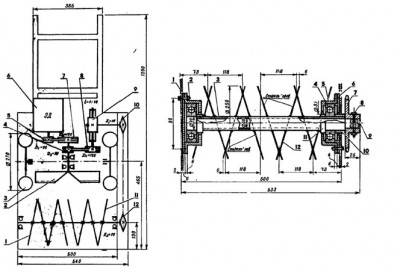

Следующая схема больше подходит для владельцев мини-трактора. Дело в том, что к такой мощной технике роторную навеску цеплять неразумно. Чаще всего для мини-трактора изготавливают комбинированный механизм. Навеска состоит из шнека и ротора. Такой снегоуборщик справится с большими снежными заносами.

В комбинированном снегоуборщике происходит двухступенчатая переработка снега. Шнек захватывает и перемалывает покров, а ротор смешивает рыхлую массу с воздухом и под сильным напором выбрасывает через рукав.

Принцип работы шнекороторного снегоочистителя представлен на видео:

Важно! Комбинированный снегоочиститель справится с мокрым и слежавшимся снегом, а также заледенелой коркой. Для большей производительности на дисковых ножах шнека делают зубчатую кромку. Она по принципу пилы крошит лед на мелкие частички.

Самостоятельное изготовление роторного снегоуборщика

Процесс изготовления роторного снегоуборщика своими руками условно можно разделить на следующие действия:

• сборка рамы;
• изготовление роторного механизма;
• сваривание кожуха – улитки.

Если снегоочистительная конструкция является не навеской на другую технику, то умельцу предстоит еще одно действие – установка мотора.

Определяя размер роторного снегоочистителя, оптимально остановиться на таких параметрах, чтобы получилась ширина захвата в пределах 48–50 см. Конструкция снегоуборщика получится не громоздкая, но производительная. Таким снегоочистителем быстро можно очистить прилегающую к дому территорию, двор и дорожки в саду.

Сборка рамы роторного снегоуборщика

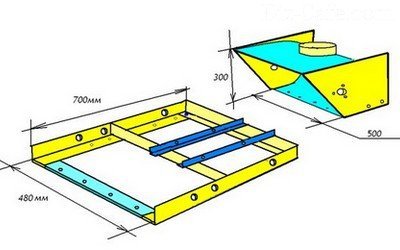

Для снегоочистителя рама служит основанием. На ней закреплены все рабочие органы. В общих чертах рама снегоуборщика представляет собой прямоугольную конструкцию, сваренную из уголков и профиля. Четких указаний по ее изготовлению дать не возможно, ведь все будет зависеть от используемых запчастей. Допустим, мотор можно взять с бензопилы, культиватора или, вообще, поставить электродвигатель. Для каждого агрегата придется индивидуально придумывать крепление. Если роторный снегоочиститель будет использоваться как навеска на мотоблок, то мотор ставиться не будет. Значит, раму делают короче, чтобы хватило места закрепить только ротор с улиткой.

Важно! При изготовлении навесного снегоочистителя, на раме приваривают скобу для сцепки с мотоблоком.

Если роторная машина будет самоходная, то на раме предусматривают узел крепления колесной пары. Несамоходный снегоочиститель проще поставить на лыжи. Для этого снизу рамы приваривают крепления, а к ним фиксируют деревянные полозья.

Сборка ротора снегоуборщика

Самым сложным узлом снегоуборщика является ротор. Основное требование предъявляется к крыльчатке. Она может иметь от двух до пяти лопастей. Но суть не в этом. Их количество зависит от личных предпочтений. Главное, чтобы каждая лопасть имела одинаковую массу. В противном случае получится дисбаланс. Во время вращения несбалансированной крыльчатки снегоуборщик будет подбрасывать на месте от сильной вибрации.

Совет! Все детали ротора лучше заказать в специализированной мастерской, где имеются токарные станки.

При отсутствии возможности заказать изготовление ротора снегоуборщика, все работы придется выполнить самостоятельно. В качестве руководства можно использовать представленный чертеж.

Процесс самостоятельного изготовления ротора состоит из следующих действий:

• Сначала нужно найти вал. На нем будет закреплена крыльчатка и подшипники. Эту деталь придется вытачивать только на токарном станке. Другого выхода нет, разве что в хозяйстве имеется подходящий по размерам вал из другого оборудования. Нужно учесть, что в самодельном роторе снегоуборщика хотя бы малый дисбаланс обязательно будет. Вал по толщине лучше подобрать под большие подшипники. Их меньше будет разбивать от вибрации.
• Крыльчатку ротора изготавливают из металла толщиной 2–3 мм. Сначала на листе рисуют круг требуемого диаметра. Обычно придерживаются размера 29–32 см. Заготовку вырезают болгаркой или лобзиком. Сварку использовать нежелательно, так как от нагрева металл поведет. Вырезанный диск обрабатывают на точиле и напильником так, чтобы получился идеально ровный круг.
• Строго по центру на диске сверлят отверстие по диаметру вала. Ось можно просто приварить к заготовке, но тогда ротор получится неразборной. Это в будущем затруднит его ремонт. Разумно на оси нарезать резьбу и зажать диск гайками.
• Теперь настало время изготовить сами лопасти. Их вырезают из аналогичного металла. Должны получиться идеально одинаковые заготовки. Желательно каждую лопасть взвесить. Чем меньше будет разница в граммах, тем слабее будет ощущаться вибрация снегоуборщика от дисбаланса. Готовые лопасти от центра диска к его краю крепят на одинаковом расстоянии друг от друга.

На этом заготовки для ротора снегоуборщика готовы. Теперь на вал осталось насадить два подшипника. Для них нужна ступица. Ее можно сделать с куска трубы соответствующего диаметра. На ступице приваривают четыре проушины. Можно просто закрепить готовый фланец с отверстиями. Этим местом ступица будет зафиксирована к задней стенке улитки.

Изготовление улитки

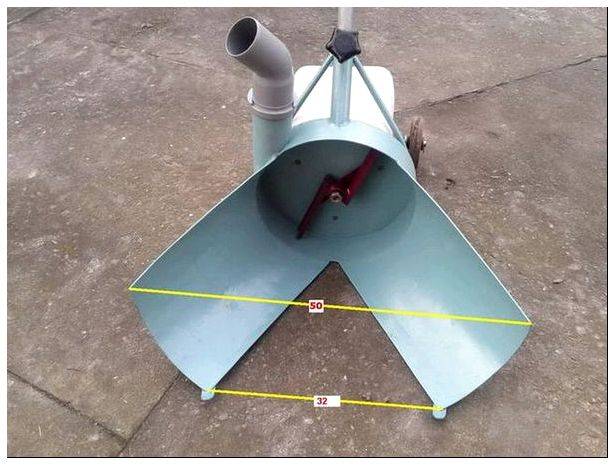

Форма кожуха роторного снегоуборщика немного похожа на улитку, поэтому его так и назвали. Для его изготовления понадобится отрезок трубы подходящего диаметра длиной 15–20 см. Одну сторону кольца наглухо заваривают листом металла. Это будет задняя стенка улитки, к которой закрепляется ступица подшипников ротора. Спереди к кольцу по бокам приваривают две направляющие лопатки.

В верхней части кольца прорезают отверстие и вваривают патрубок для рукава. Переднюю часть улитки нужно закрыть на 1/3, чтобы снег летел не впереди ротора, а отводился через рукав. Заглушку лучше сделать съемную на шпильках. Такая конструкция позволит удобно добираться до крыльчатки.

Теперь осталось закрепить ротор внутри кожуха. Для этого по центру задней стенки улитки сверлят отверстие под вал. Ротор ставят на свое место, плотно прижав ступицу подшипников к кожуху. По проушинам фланца отмечают место крепежных отверстий. Ротор извлекают из кожуха, выполняют сверление, после чего ставят механизм на место и стягивают болтами ступицу с задней стенкой улитки.

Итак, внутри круглого корпуса получился выступающий вал ротора. На него насаживают крыльчатку и тщательно стягивают гайками. С наружной стороны улитки осталась ступица с подшипниками и второй выступающий конец вала. На него насаживают шкив ременной передачи. Если предпочтение отдано цепному приводу, вместо шкива крепят звездочку от мопеда.

Готовый роторный механизм устанавливают на раме, после чего приступают к дальнейшей комплектации снегоуборщика в зависимости от выбранной модели. То есть, ставят мотор или подсоединяют навеску к мотоблоку и обустраиваю привод.

Заключение

Преимуществом роторной самоделки является возможность изготовления снегоочистителя с требуемой шириной захвата, а также существенная экономия денежных средств.

классификации снегоуборщиков, самодельное изготовление ротора

Снегоуборщик больше нужен жителями регионов, где выпадает огромное число осадков. Агрегаты промышленного производства дорогие, потому большая часть умельцев делают их сами. Существует множество конструкций подобных самоделок. Наиболее часто встречаются механизмы шнекового типа. Но более популярен и самодельный роторный снегоуборщик, захват снега которого производится за счет лопастей вентилятора.

Устройство снегоуборочной машины

Роторный снегоочиститель устроен достаточно просто. Агрегат состоит из «улитки» — круглого корпуса. Сверху размещен рукав для выброса снега. Впереди корпуса приварены направляющие лопатки. Внутри снегоуборщика на больших оборотах вращается ротор.

Он состоит из крыльчатки, наколотой на вал с подшипниками. Механизм в действие приводит двигатель. Когда у снегоуборщика начинает вращаться ротор, лопасти крыльчатки начинают подбирать под себя снег, перемалывать его внутри улитки, и после этого через рукав выбрасывать его на несколько метров в сторону .

Самодельный роторный отбрасыватель снега можно сделать двух разновидностей:

1. Со стационарноустановленным мотором. В таком случае снегоуборщик функционирует как полноценная машина.
2. Как автонавес для другой техники. На подобные роторные самоделки мотор не ставят. Снегоуборщик подвешивают на мини-трактор или к мотоблоку. Привод осуществляется через цепную или ременную передачу.

Роторные снегоуборщики различаются также по типу двигателя:

В электрических моделях ротор работает практически бесшумно. Они не требуют расходных материалов и проще в обслуживании. За неудобство можно посчитать кабель, постоянно волочащийся за снегоуборщиком. Взамен отдают предпочтение аккумуляторной модели, однако время работы подобного агрегата очень сильно ограничено. Все электрические снегоуборщики, к сожалению, маломощные. Их почти всегда применяют на частных дворах и на дачах для очистки дорожек от выпавшего рыхлого свежего снега.

Бензиновые роторные модели на порядок мощнее электрических снегоуборочных машин. Их недостаток состоит лишь в более сложном обслуживании двигателя, наличии выхлопных газов и регулярной заправке ГСМ. Впрочем, бензиновый снегоуборщик не привязан к соединению с электросетью. Мощность двигателя даёт возможность производить роторный механизм больших размеров. Такое роторное устройство имеет увеличенную ширину захвата, способно справиться не только с толстым снежным покровом, но и сугробами.

По типу перемещения роторные снегоуборщики разделяются на:

Несамоходные. Такие агрегаты передвигаются благодаря толканию их оператором. В эту категорию включают обычно электрические снегоуборщики, однако среди них встречаются также и бензиновые маломощные варианты. Оборудование требуется слегка подталкивать. Благодаря захвату крыльчаткой снежного покрова, снегоуборщик самопроизвольно будет потихоньку продвигаться вперед.

Самоходные механизмы чаще всего функционируют от бензинового мотора. Снегоуборщик самостоятельно едет на колесах. Оператор лишь задает ему курс.

Роторную снегоуборочную навеску тоже можно отнести к самодвижущейся технике, хотя, у нее не имеется даже стационарного привода. Зато ее можно не толкать руками. Навеска станет передвигаться вместе с мини-трактором или мотоблоком.

Необходимость чертежей роторных снегоуборщиков

Чтобы грамотно собрать снегоуборочную технику, понадобятся чертежи. В сети существует много вариантов схем устройств простейшего роторного снегоуборочного оборудования.

ДЛя каждого вида агрегата подойдет далеко не любая схема. К примеру, для владельцев мини-трактора — а это очень мощная техника — роторную навеску цеплять нерационально. Чаще всего для такого рода оборудования выпускают комбинированный механизм. Навеска состоит из ротора и шнека. Такой снегоуборщик способен справляться большими снежными заносами.

В комбинированном снегоуборщике совершается двухступенчатая обработка снега. Шнек перемалывает захваченный покров, а ротор перемешивает рыхлую массу с воздухом, после чего и под сильным давлением выкидывает через рукав.

Снегоочиститель комбинированного типа справится со слежавшимся и мокрым снегом, а также обледенелым настом. На дисковых ножах шнека для получения большей производительности изготавливают зубчатую кромку. Она крошит лед

по принципу работы пилы на мелкие крупицы.

Собственноручное изготовление роторной машины

Процесс самостоятельного производства роторного снегоуборщика можно условно разделить на такие действия:

• монтаж рамы;
• создание роторного механизма;
• сваривание корпуса — улитки.

Если снегоочистительный механизм является не навесным к другой технике, то мастеру потребуется осуществить еще одно действие — установить двигатель.

Устанавливая величину роторного снегоочистителя, оптимально придерживаться таких параметров, чтобы ширина захвата снега получилась в пределах 48−50 см. Конфигурация снегоуборщика при соблюдении таких условий получится и негромоздкая, и производительная. Таким очистителем снега можно быстро освободить для прохода территорию, прилегающую к дому, дорожки и двор в саду.

Пошаговая сборка агрегата

Рама для снегоочистителя является основанием. На ней крепятся все рабочие детали. В общих чертах рама снегоуборочной машины представляет собой прямоугольную установку, сваренную из профиля и уголков. Четких направлений по ее изготовлению дать невозможно, поскольку все будет зависеть от применяемых запчастей.

Предположим, двигатель можно взять от культиватора, бензопилы, или поставить электродвигатель. Для каждого отдельно взятого агрегата потребуется индивидуально изобретать крепление.

Установка рамы для очистителя снега

Если роторный снегоуборщик будет эксплуатироваться в качестве навески на мотоблок, то мотор можно будет не ставить. Следовательно, раму нужно делать короче, чтобы было достаточно места для закрепления только ротора с улиткой.

При конструировании навесного снегоочистителя, на его раму необходимо приварить скобу для обеспечения сцепки с мотоблоком.

Если роторный механизм будет самоходным, то на раме нужно предусмотреть блок крепежа колесной пары. Несамоходную снегоочистительную машину оптимальнее всего поставить на лыжи. Чтобы это осуществить, нужно приварить снизу рамы крепления, а на них зафиксировать деревянные полозья.

Собственноручное производство и монтаж ротора

Наиболее сложным элементом снегоуборщика несомненно является ротор. Главное требование предъявляют к крыльчатке. Она может сожержать от 2-ух до 5-ти лопастей. Впрочем, суть не в том. Их число зависит от субъективных вкусов. Самое главное — проследить, чтобы каждая из лопастей имела одинаковый вес. Иначе возникнет дисбаланс, и устройство будет вихлять.

С такой машиной работать не получится. В момент вращения несбалансированной крыльчатки агрегат будет подскакивать на месте от непреодолимой вибрации. Поэтому грамотно поступит тот, кто не пожалеет денег на заказ деталей на снегоуборочный ротор в специальной мастерской, где есть токарные станки.

Если возможность заказать изготовление ротора отсутствует, все работы придется реализовать своими силами. Но тогда уже дело точно не обойдется без руководства заранее подобранных чертежей и расчетов.

Создание своими руками «улитки»

Конфигурация футляра роторного снегоуборщика в чем-то схожа с улиткой, в связи с этим ему и дали такое название. Для его производства потребуется отрезок трубы нужного диаметра протяженностью 15−20 см. Одну сторону у нее наглухо заваривают металлическим листом. Так получат заднюю стенку улитки. Именно к ней нужно будет прикрепить ступицу подшипников ротора. Впереди по бокам кольца приваривают 2 направляющие лопатки.

Вверху кольца прорезают отверстие и вваривают туда патрубок для рукава. Первую часть улитки закрывают одну треть, чтобы снег отводился через рукав, а не летел впереди ротора. Заглушку предпочтительнее делать на шпильках, съемную. Такая система даст возможность быстро добираться до крыльчатки.

Теперь закрепляем ротор внутри улитки. Для этого посередине обратной стенки улитки просверливают отверстие под вал. Ставят ротор на свое место, при этом плотно прижимая к кожуху ступицу подшипников. По проушинам фланца замечают место отверстий для крепежа. Ротор вынимают из кожуха, проделывают сверлением отверстия, после этого устанавливают механизм на место и при помощи болтов стягивают с задней стенкой улитки ступицу.

Так, внутри кожуха получился торчащий вал ротора. На него насаживается крыльчатку и тщательным образом стягивают гайками. С наружной стороны находится выступающий второй конец вала и ступица с подшипниками. На вал насаживают шкив ременной передачи. При предпочтении цепного привода ременному, вместо шкива укрепляют звездочку от мопеда. Ротор готов.

Теперь полученный механизм устанавливается на раму, а затем начинают заниматься комплектацией снегоуборщика исходя из предпочтений модели. Иначе говоря, подсоединяют навеску к мотоблоку или ставят мотор и обустраиваю привод.

Безоговорочным преимуществом роторной самоделки считается реальность производства снегоочистителя с требуемой шириной захвата, а также значимая экономия денежных средств.

Снегоуборочная машина своими руками: инструкция с фото, видео

Чистоту и порядок на земельном участке зимой поддерживать не трудно с помощью специализированных средств малой механизации. Заслуженное чувство гордости улучшит настроение хозяина, если сделана снегоуборочная машина своими руками. Это творение можно демонстрировать соседям с пониманием собственного технического и творческого превосходства. «Вишенкой на торте» будет экономия денежных средств. Попробуем разобраться вместе, насколько реалистичен такой план.

Даже сложную конструкцию можно создать самостоятельно без ошибок после тщательной подготовки

Читайте в статье

Снегоуборочная машина – сфера применения и основные определения

Аппараты этой категории предназначены для удаления снега с территории. Их применяют на участках с ровным и сложным рельефом. С помощью снегоуборочной машины для дома чистят извилистые пешеходные дорожки, автомобильные парковки, технические проезды, площадки для отдыха. Подразумевается возможность выполнения работ в широком диапазоне температур.

Такая техника не собирает мусор, как газонокосилка, а отбрасывает его в сторону

При выборе подходящего варианта учитывают размеры земельного участка. Если предполагается большой объем работ, пригодится мощный силовой агрегат. Самоходные свойства уменьшат нагрузку на оператора. В некоторых ситуациях понадобится улучшенная маневренность. Для привода применяют электрические и бензиновые двигатели. Каждый из вариантов обладает определенными преимуществами и недостатками.

Как принять правильное решение о самостоятельном изготовлении техники

После формулировки общих требований необходимо правильно оценить собственные возможности. Чтобы сделать качественный снегоочиститель своими руками надо будет подготовить комплект конструкторской документации. Понадобится хорошо оснащенная слесарная мастерская. Пригодятся навыки работы со сварочным оборудованием, силовыми агрегатами, электрикой.

Правильное решение проще принять после тщательного изучения всех этапов проекта. В заключительной части статьи приведены данные о фабричных изделиях. Они помогут сравнить общие затраты.

Снегоуборочная машина своими руками: общие принципы и разные конструкции

Для изучения основных узлов и важных деталей можно использовать образец типовой техники этого класса в хорошей комплектации

В этом списке приведены компоненты конструкции с комментариями:

• Встроенный в рукоятки (1) нагревательный элемент повышает уровень комфорта при управлении техникой в зимних условиях.
• Этот рычаг (2) применяют для изменения диапазона крутящего момента на приводном валу и направления движения установлена коробка переключения передач (11) с несколькими скоростями вперед/назад.
• Механическим приводом (3) регулируют угол наклона желоба, через который выбрасывается снег по нужной траектории.
• Курок (4) управления движением шнека. Если отпустить его, вращение прекращается.
• Тумблер (5) подачи питания на подогрев рукояток.
• Вращающимся рычагом (6) поворачивают желоб в необходимое направление.
• Силовой агрегат (7). В данной модели установлен бензиновый двигатель мощностью более 5 кВт. Для запаса топлива установлен бак (10) объемом 6 литров.
• Поворачивающийся желоб (8) для выброса снега с регулируемым углом наклона.
• Чтобы обеспечить надежность и повысить комфорт здесь установлен комбинированный стартер (9) с электрическим и ручным приводом.
• Для улучшения проходимости по сложным участкам колеса на оси можно заблокировать специальным шплинтом(12).
• Внедорожные характеристики улучшены широкими колесами (13) с крупными грунтозацепами.
• Ножи (14)подрезают снег. Это пригодится для разделения высоких сугробов.
• Колодки (15)на винтах определяют высоту ковша относительно твердой поверхности.
• В этой части установлена решетка (16) для равномерного распределения потока снега и лучших параметров выброса.
• Налипший снег с рабочих элементов убирают лопаткой (17). Инструмент вставлен в специальные захваты на задней стенке ковша.
• Ребра жесткости (18) упрочняют конструкцию. Эта модель способна за один проход очищать дорожку шириной 66 см. Максимальная высота снежного покрова – 55 см.
• Два болта (19) – защитное приспособление. Головки срезаются при чрезмерном усилии, когда внутрь попадают твердые предметы. Такое простое решение предотвращает повреждение шнека, привода, других дорогих элементов снегоуборочной машины.
• Поверхности металлических деталей защищены от коррозии многослойным покрытием (20).
• Усилие на шнек передается с применением червячной передачи (21).
• Нижняя подрезная пластина (22) изнашивается со временем. Чтобы упростить замену применяют винтовое крепление.
• Зубчатая форма шнека (23) снегоуборочной машины упрощает разрезание плотного снега, ледяной корки.
• Вал (24) закреплен в боковых стенках ковша на подшипниках.
• Фара с блоком светодиодов (25) обеспечивает хорошую видимость в сложных условиях.

Некоторые детали слишком сложны для самодельной снегоуборочной машины. Другие – вполне можно применить в собственном проекте. Так, светодиодные светильники не только отличаются экономным потреблением электроэнергии. Они долговечны, устойчивы к вибрациям. Их можно без опасений применять в широком диапазоне температур, в условиях повышенной влажности.

Одноступенчатая роторная машина

Начинать изучение конструкций следует с относительно простых моделей

С помощью этого чертежа снегоуборщик своими руками сделать не трудно. Здесь крыльчатка (Г) установлена на вал двигателя. При вращении она выбрасывает снег в сторону через жестко закрепленный на корпусе желоб (Е). Машина собрана на прочной раме с полозьями (К). Для перемещения пользователь прилагает усилия в нужном направлении через опорную рукоятку (П).

Простота конструкции – главное преимущество. Даже без тщательного изучения понятна минимальная цена снегоуборочной машины. Ее создание возможно в короткий срок, с применением подручных средств и простых инструментов. Деревянные части изготавливают с применением ручного столярного инструмента. Для привода можно применить подходящий по мощности электродвигатель от вышедшего из строя триммера.

Подобные решения применяют при конструировании профессиональной техники

Двухступенчатая шнековая снегоуборочная машина, колесные и гусеничные модификации

Основные компоненты рабочего узла

Эта конструкция сложнее. Однако созданный на ее основе самоходный бензиновый снегоуборщик будет лучше соответствовать требованиям современных потребителей. Здесь ротор дополнен выпускной трубой, которая пригодится для регулировки наклона и дальности выброса. Шнековый механизм направляет снег к центральной части с относительно большей шириной захвата. Прямые стенки ковша подвергаются меньшим нагрузкам, поэтому будут выполнять свои функции в течение длительного срока службы.

Они разрезают острыми кромками сугробы, что упрощает выполнение сложных рабочих операций

Основные недостатки в данном случае – сложность и соответствующее удорожание проекта. Для полноты обзора надо отметить особенности разных способов передвижения снегоуборочной машины.

Компактные модели пригодны для очистки небольших участковТакой очиститель стоит недорого, но для перемещения потребуются значительные физические усилияКолесный механизм собирается из стандартных компонентов. Он подходит для создания качественной снегоуборочной машины своими рукамиГусеничная техника отличается улучшенной проходимостью. Однако самостоятельной изготовление подобных конструкций сопровождается значительными трудностями и затратами

Снегоуборочная машина бензиновая самоходная и аналог с электроприводом: сравнительный анализ

Существенное значение имеет выбор силового агрегата, поэтому этот вопрос надо изучить подробно. Применение электрического двигателя отличается несколькими преимуществами:

• Такие агрегаты стоят дешевле, чем топливные.
• Небольшой вес является преимуществом – особенно при создании легких переносных моделей.
• Сравнительно простая надежная конструкция подразумевает отсутствие существенных проблем при монтаже, в процессе эксплуатации.
• Удобно работать с техникой, которая не издает лишний шум, не выделяет продукты сгорания топлива.

Специально надо отметить, что в некоторых современных электродвигателях отсутствуют сменные детали. Их не надо смазывать на протяжении всего срока службы. Для управления оборотами применяют долговечные электронные схемы, в которых нет механических узлов.

Необходимость подключения к сети питания – главный недостаток. Приходится использовать специальные удлинители, устанавливать на участке электрические розетки в защищенном от погодных воздействий исполнении.

Если сохранятся нынешние тенденции в скором будущем «победит» подобная техника

Эта снегоуборочная машина оснащена съемной аккумуляторной батареей и зарядным устройством. В такой комплектации обеспечивается необходимая автономность. Но при необходимости возможно проводное подключение к стандартной сети 220 V. Интерес к оборудованию возрастает по мере совершенствования устройств накопления энергии.

Сложная комбинация бензинового двигателя и дополнительных составляющих

Перечислим несколько важных особенностей:

• В этом варианте необходима крупная емкость для запаса топлива, что увеличивает вес.
• Достаточно тяжелым является сам силовой агрегат.
• Принцип действия двигателя подразумевает сильные вибрации, громкий шум, выхлоп отработанных газов.
• Большое количество комплектующих деталей и механических узлов повышает вероятность поломки.
• Для долгосрочной работы с нормированной производительностью необходимо следить за чистотой топлива и воздуха, своевременно заменять фильтры.
• В технике этого типа предусмотрена плановая замена маслосъемных колец и других деталей.
• При недостаточно квалифицированном обслуживании затруднен пуск двигателя.
• Владельцу придется изучить сложные технологии поиска неисправностей, ремонта и наладки.

Несмотря на перечисленные недостатки, пока только бензиновый двигатель способен обеспечить хорошие показатели автономности при солидной мощности. Но выбор такого силового привода для снегоуборочной машины своими руками не является очевидным. В некоторых ситуациях вполне достаточно будет оснастить технику экономным долговечным электромотором.

Создание самодельной снегоуборочной машины для дома своими руками: пошаговые инструкции с полезными советами

Для детального изучения используем простую конструкцию одноступенчатой снегоуборочной машины

На снимке – фабричная модель. Эти же принципы применяет автор проекта. Главным отличием от рассмотренных выше вариантов являются лопатки (отмечены стрелками), которые перемещены в середину рабочего вала. При достаточно быстром вращении они будут выбрасывать снег в отверстие, сделанное в верхней части ковша. В следующей таблице рассказано о том, как проект был реализован на практике.

Фото	Пошаговое описание с комментариями автора
	Чтобы увеличить надежность детали, работающие под сильными нагрузками, подобраны особенно тщательно. Здесь вал сделан из прочных стоек от автомобиля ВАЗ. Они скреплены сваркой для получения необходимой длины.
	Специальная муфта обеспечила точность соединения. Практические испытания подтвердили отсутствие биений при вращении.
	Далее к центральной части приваривают две лопатки, чтобы обеспечить эффективный выброс снега. Использованы металлические заготовки с размерами 100×140х2 (ширина х высота х толщина в мм).
	Для привода подошла переделанная звездочка от мотоцикла марки «Восход». К одной стороне приварен металлический диск (толщина листа – 5 мм). В центре с помощью сверлильного станка сделано отверстие в соответствии с диаметром главного вала.
	Особое внимание автор рекомендует уделить центровке. Созданные детали распилены по кругу. С торцов удалены заусенцы и неровности.
	На следующем этапе звездочку приваривают к валу. Далее из листовой стали толщиной 2-3 мм создают и устанавливают на место лопасти шнека. Для этого вырезают окружность шириной 100-120 мм. Ее разрезают пополам. Отдельные ленты растягивают от звезды до лопатки, прикрепляют сварными соединениями.
	Такую же конструкцию монтируют на второй части. Общая ширина рабочего захвата в этом проекте получилась 53 см.
	Для создания отдельных элементов ковша можно применить стальной лист 1-1,5 мм. При такой толщине обеспечивается достаточная прочность, но не нужны чрезмерные усилия для создания изделия сложной формы.
	Вал закрепляют на подходящих опорных подшипниках. Фиксацию узлов делают с помощью болтовых соединений, чтобы не усложнять демонтаж. На этом этапе проверяют свободное вращение узла. Улучшают внешний вид и защиту от коррозии нанесением грунта и краски.
	Отверстие для выброса снега сделано диаметром 160 мм. Отогнутые «лепестки» нужны для подсоединения следующего элемента конструкции. Он изготовлен из пластиковой трубы подходящего размера.
	Желоб – из стального листа (0,75-1 мм). Для его поворачивания в нужном направлении автор применил временное решение, круг с прорезями из оргстекла. В дальнейшем будет выполнена замена на аналогичную деталь из металла. Верхняя часть закреплена на шарнире. Она поворачивается верх и вниз для изменения траектории и дальности выброса. Силовая часть каркаса изготовлена из стального квадрата 20×40. Рукоятки – 20×20.
	В этой снегоуборочной машине установлен бензиновый двигатель от бензопилы. Автор отрезал некоторые лишние детали. Позднее старая краска будет удалена с последующем нанесением нового покрытия.
	Для верхней части цепного привода использована шестерня от мотоцикла с меньшим количеством зубьев. На снимке показан процесс создания отверстия с применением ручного инструмента. Но лучше применять станок, чтобы обеспечить точную центровку.
	Подготовленную деталь устанавливают на вал двигателя вместо штатной шестерни.
	Чтобы устранить лишние вибрации двигатель закрепляют на раме через демпфирующие подушки. При выборе подходящих изделий следует учитывать эксплуатацию при температуре ниже ноля. Сорт резины доложен быть рассчитан на такие условия.
	Для повышения уровня комфорта рукоятки подсоединены к раме через пружины. Тут использованы детали из стоек амортизаторов, которые были извлечены в процессе разборки.
	Такие ручки и приводные тросовые механизмы применены для регулировки угла наклона желоба и подачи топлива. Здесь использованы детали от велосипеда.
	После завершения монтажа основных функциональных элементов работоспособность снегоуборочной машины своими руками проверяют в условиях мастерской. Настраивают подачу топлива, обороты двигателя, параметры пуска.
	Далее завершают монтажные операции. Устанавливают желоб, проверяют его функциональность. Для возврата верхней части в нижнее положение закрепляют пружину. Окрашивают внешние поверхности.
	Проверку завершают испытаниями в рабочих условиях. Устраняют выявленные недоделки.

Как сделать шнек своими руками для снегоуборщика правильно

Для уборки снега мотоблоком можно применить такое навесное приспособление

В этой конструкции звездочка установлена в центре. Она приводится во вращение цепным приводом, который подсоединен к звездочке коробки переключения передач мотоблока. Также применяют специальный вал отбора мощности.

Спиральные ленты создают, как в приведенном выше примере. Для их закрепления лучше использовать отдельные распорки. Фиксация непосредственно к самому корпусу способна повредить ковш. В снегоуборочной машине своими руками устанавливают цапфы закрытого типа. Они предотвращают попадание влаги и грязи на подшипники.

Особенности снегоуборщика своими руками из бензопилы

Процесс создания такой техники подробно рассмотрен выше. В этом разделе отмечены нюансы, которые заслуживают отдельного упоминания. Двигатель он бензопилы хорошо подходит для решения поставленной задачи. Он весит немного, рассчитан на длительную работу с изменяющимся режимом нагрузки. Качественный силовой агрегат этой категории быстро запускается в сильный мороз, отличается неприхотливостью.

Усовершенствованная конструкция

Автор этого проекта установил поворачивающиеся полозья, что упрощает работу на участках со сложным рельефом. Для быстрого перемещения без чрезмерных физических усилий пригодятся колеса. С их помощью также облегчается преодоление крупных неровностей.

Электрический снегоуборщик из триммера своими руками, видео с комментариями

С помощью этого материала можно ознакомиться с простой конструкций снегоуборочной машины:

Своими руками ее сделать не сложно за 1-2 дня после хорошей предварительной подготовки.

Особенности роторного снегоуборщика

Фабричный снегоуборщик для мотоблока

Подобный навесной блок можно сделать самостоятельно с помощью чертежей типовой роторной машины. Преимуществом данного выбора является относительная простота. Недостаток – относительно небольшая ширина рабочей области.

Как подсоединить снегоуборщик своими руками к мотоблоку и другие практические рекомендации

Готовый к применению комплект

По стандартной инструкции производителя можно подсоединить самодельный снегоуборщик к мотоблоку определенной марки. Ниже приведены выдержки из сопроводительной документации к технике бренда «Нева»:

• В передней части мотоблока есть специальный шток. К нему подсоединяют насадки.
• Пред монтажом удаляют защитную крышку.
• На завершающей стадии регулируют приводной ремень, чтобы обеспечить оптимальное натяжение.
• Устанавливают на место защитные приспособления.

Целесообразность изготовления отдельных деталей конструкции вызывает обоснованные сомнения. В качестве примера можно использовать процесс создания фрикционного кольца для снегоуборщика своими руками.

Деталь для оснащения техники CHAMPION

Подобные изделия устанавливают в коробке переключения передач. Они подвергаются сильным нагрузкам, поэтому вполне допустим ускоренный износ. Продлить долговечность можно с помощью аккуратного обращения с техникой. Создать качественный узел в домашних условиях будет слишком сложно. Проще, а в итоге и дешевле – приобрести качественное фрикционное кольцо в магазине с официальной гарантией.

Где можно купить снегоуборочную машину: обзор рынка с ценами и техническими характеристиками

Возможна реализация разных решений. Самодельные насадки устанавливают на технику с приводом заводского производства. Если качественную снегоуборочную машину своими руками создать слишком сложно – приобретают готовые изделия. В любом случае пригодятся сведения, изложенные в данной статье. Пользуйтесь комментариями для обмена опытом и получения дополнительной информации.

Статья по теме:

Решили приобрести снегоуборочную технику для дома или дачи? Читайте наш обзор! На основе полученных сведений, Вы сможете сделать правильный выбор из всего многообразия современных моделей, представленных на рынке.

С помощью этого видео будет проще выбрать подходящую технику:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Снегоуборочная машина своими руками: самоделки, приспособления и техника для села, для уборки снега

Механизировать процесс уборки снега придумали почти 150 лет назад, запатентовав машину-снегоуборщик для очистки железнодорожных путей от снежных заносов. Специальные агрегаты позволяют убирать снег быстрее и в больших объемах, чем вручную традиционной лопатой. На рынке широко представлены импортные мини снегоуборочные машины. Но российские умельцы без труда создают свои собственные, вполне работоспособные варианты. Изучив их, разберемся как сделать снегоуборочную машину своими руками.

Принцип работы снегоуборочной машины

Самодельные машины-уборщики снега для дома имеют тот же принцип работы, что и заводские Хускварна, forte qi jy 50, cmi 163, snow fox sf16353l. Такие самоделки захватывают и перемещают снег с помощью крупного горизонтально закрепленного винта (шнека).

Лопасти шнека приводятся в движение через вращающуюся на подшипниках ось (приводной вал), передающую крутящий момент от двигателя.

Принцип работы

Когда агрегат движется вперед, широкий ковш, подобно воронке, набирает снежные массы и направляет их через винты-транспортеры. Расположенные под углом лопасти винтов, вращаясь, размельчают снег и проталкивают его далее, к насосу с механическим приводом, выталкивающим снег из разгрузочного люка наружу.

Необходимые приспособления

При подготовке к работе нам понадобятся:

• чертежи;
• инструменты: ключи, отвертки, напильник и молоток, тиски и плоскогубцы, дрель, болгарка, сварочный аппарат и, возможно, токарный станок. Кроме того, потребуются цепи, звездочки, втулки, подшипники, болты с гайками.

Также необходимы материалы:

• Листовая сталь или кровельное железо.
• Cтальной уголок 50х50 мм.
• Фанера, толщиной 10 мм.
• Трубы ¾ и ½ дюйма.
• 1,5 метра транспортерной ленты (при отсутствии заменяем боковинами автопокрышки).
• Двигатель. Мотоблок, он же двигатель внутреннего сгорания (работает на бензине), или электродвигатель. К электродвигателю нужны кабель, рассчитанный на использование при минусовых температурах, и качественная гидроизоляция.
• Избежать короткого замыкания от попадания талого снега можно накрыв электродвигатель, например, разрезанной вдоль пластиковой 5-литровой бутылью.

Схема механического устройства

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Схема -1

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Видео: Самодельный роторный уборщик снега

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

• Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
• Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
• Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
• Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

Гусеничный снегоуборщик

Гусеничная мини-техника

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Как сделать снегоуборщик своими руками

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

На сегодняшний день газонокосилки являются одними из самых популярных инструментов предназначенных для работ на газонах расположенных возле дома. Перейдя по ссылке ознакомитесь с техническими характеристиками данной газонокосилки.

Обработка почвы считается одним из ключевых процессов в сельском хозяйстве, ведь именно на вспаханную почву происходит посадка как зерновых, так и других культур. Тут узнаете о различных видах и преимуществах плуга ПСК.

Минитрактор – отличное решение для обработки и обслуживания земельных участков. Минитракторы российского производства — надежные помощники на долгие годы.

Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

Схема-2

Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Схема-3

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.

Схема-4

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

Схема-5

4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

• Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
• Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
• Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
• Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
• Передаточный ремень соединяет вал и двигатель.
• Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
• В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.

Шнек из листового железа

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.

Полезные советы

1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.
5. Не открывайте топливный бак, не заправляйте технику при горячем двигателе, дайте ему пару минут остыть. Рекомендуется каждые полчаса-час делать перерыв в работе, чтобы избежать перегрева двигателя.

Одни покупают технику заводского производства из-за предоставляемой на нее гарантии и сервисного обслуживания. Другие ценят физическое удовольствие от работы традиционной лопатой.

А тем, кто любит самостоятельно конструировать технику и имеет на этом поприще соответствующий опыт, вполне по силам создать свой собственный снегоуборщик, вооружившись подходящей инструкцией и советами специалистов.

Снегоуборщик своими руками: 3 варианта самодельных агрегатов

Снежная пора – любимое время детворы: катание на лыжах и саночках, веселые игры в снежки и строительство ледяных замков… Но владельцев загородных домов обилие снега не очень радует, ведь приходится вновь браться за лопату и расчищать территорию. Хорошо, когда есть возможность приобрести снегоуборочную машину и превратить сезонную повинность в приятную работу. Но если нет лишних денег на покупку полезного «помощника», всегда можно сделать снегоуборщик своими руками из материалов, которые давно пылятся без дела в углу мастерской или сарая.

Подготовка основных элементов

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

• Листовое (кровельное) железо для сборки корпуса шнека;
• Cтальной уголок 50х50 мм для рамы конструкции;
• Фанера толщиной 10 мм для боковых деталей;
• Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

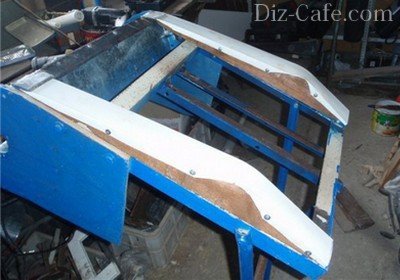

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Совет. Чтобы конструкция хорошо входила в подшипники, в ней нужно сделать пару пропилов и слегка обстучать. Такие манипуляции позволяют немного уменьшить диаметр вала.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Сборка конструкции

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы.

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.

Этот довольно простой по конструкции аппарат можно сделать в любой мастерской, оборудованной токарным станком и сварочным аппаратом. Сконструированный пензенскими умельцами снегосборщик хорошо себя показал даже в довольно тяжелых условиях снеговых заметов.

Основу конструкции устройства составляют: двигатель с вмонтированным глушителем, бензобак и трос для управления дроссельной заслонкой.

Все составляющие устройства можно приобрести в магазине или взять с того же мотовелосипеда

Для начала необходимо изготовить ротор на токарном станке на основе соответствующей заготовки из детали электродвигателя. Внешне он похож на стальной диск d=290 мм и толщиной 2 мм. Диск, соединяясь с помощью болтов со ступицей, образует конструкцию, к которой уже крепятся методом сварки 5 лопастей. Для повышения эффективности работы механизма лопатки дополнительно с обратной стороны усиливаются ребрами жесткости.

Система охлаждения мотора работает по принципу вентилятора, лопасти которого изготавливаются из дюралалюминия и фиксируются на шкиве для запуска мотора

Защищает вентилятор паяный кожух, размещенный на крышке картера. Для повышения качества охлаждения головку цилиндра размещают под углом в 90 градусов.

На корпус ротора сажается вал на попарно размещенных четырех шарикоподшипниках. Он фиксируется к корпусу при помощи стального прижимного кольца и болтов. Сам корпус ротора прижимается к раме с помощью специальной скобы, которая частично захватывает и прижимное кольцо.

Схемы сборки основных элементов снегоуборочной машины «Вьюга»

Съемными элементами машины являются алюминиевая стенка корпуса ротора и размещенные вдоль рамы скребки.

Значимым преимуществом самодельной снегоуборочной машины является возможность путем смены скребков регулировать ширину захвата. На высоте и качественные характеристики агрегата.  Вес конструкции не превышает и 18 кг, что дает возможность использовать его женщинам, а дальность отброса снега  – около 8 метров.

снегоуборщик для дачи и дома

Зима на территории нашей страны отличается сильным морозом и заснеженностью. Сугробы возле дома могут доставить владельцу много проблем. Чистить их с помощью лопаты утомительное и занимающее много времени занятие. Если человек знает, как выбрать снегоуборщик, то проблема со снежными заносами возле дома может решиться в одно мгновение. Но можно затратить немного своих сил и времени и создать снегоуборщик своими руками.

Основные виды снегоуборочной техники

Снегоочистители своими руками созданы для механического удаления снега с требуемой территории. В их функции также входит сбор масс снега и откидывание её к главному месту сбора. Двигатель, который приводит в работу машину, может быть бензинным или же электрическим. Саму технику для сборки снега можно разделить на самоходную (с колёсным или же гусеничным приводом), с ручным управлением, двухступенчатую и одноступенчатую.

Для самостоятельной сборки техники для сборки снега можно использовать разные подручные материалы, которые точно есть у каждого хозяина. Перед тем как начать создание конструкции своими руками, нужно ознакомиться с главными типами данной технике и найти для тебя наиболее подходящий вариант.

Электрические снегоуборщики могут чистить небольшие площади территории поблизости с домом, к примеру, неширокие дорожки или же крыльцо. Для устранения массы снега большого размера такое устройство не подходит. Помимо этого, его работа не будет отличаться эффективностью, если есть наледь либо массивные сугробы. С другой стороны, такие устройства более компактны, ими легко управлять и хранить.

С большим количеством снега на территории двора могут качественно справляться самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь своими силами, такие устройства обладают большой дальностью выброса и хорошей проходимостью. Такая конструкция обладает довольно большими размерами, но при работе совсем не нуждается в применении физической силы от владельца.

Перед тем как начать создание машины для сборки снега своими руками, следует отметить, что несамоходные модели нужны для уборки небольших площадей от свежевыпавшего снега с толщиной до 25−30 сантиметров. Их чаще всего используют для регулярной очистки тротуаров, крыш плоского типа, садовых дорожек. Такие конструкции считаются манёвренными, но при устранении более плотных слоёв снега управлять таким аппаратам будет довольно сложно, так как в этом случае придётся толкать не только аппарат, но также и массу снега перед ним.

При конструировании несамоходного самодельного снегоуборщика своими руками (чертежи, проекты), нужно применять как можно более лёгкие детали, так как в этом случае техника будет совершать работу за счёт человека.

Особенности шнековой машины

Для того чтобы правильно создать самодельный аппарат по сборке снега своими руками, нужно для начала разобраться с конструкцией его главных материалов. Любая снегоуборочная машина включает в себя основной рабочий элемент — шнек, который расположен внутри сваренного металлического корпуса. Шнек выглядит как стержень (вал), вдоль продольной оси которого расположена спиральная поверхность. Такой вал крутится на специальных подшипниках, в результате чего приводит в работу спиральный профиль.

Принцип работы устройства

По методу очистки снегоочистительные устройства самоделки можно разделить на одноступенчатые (шнековые), а также двухступенчатые (шнекороторные).

Принцип функционирования одноступенчатого либо шнекового устройства для уборки снега заключается в том, чтобы загребание, измельчение, а также сброс снега проходили посредством вращения шнека. Существует зубчатая и гладкая рабочая кромка шнека: гладкая — для устранения с участка рыхлого снега; зубчатая — для более плотной и обледеневшей кромки снега.

Шнековые машинки чаще всего намного легче шнекороторных и могут быть не только несамоходными. Они представляют собой лопаты на колёсах, которые нужно толкать вперёд, в результате чего они собирают весь снег и отбрасывают его в сторону. Шнек снегочистый запускается с помощью специального электрического либо бензинового двигателя (двухтактного либо четырёхтактного). Такие устройства хороши тем, что они довольно легки в управлении, компактные, мобильные и стоят недорого.

Функционирование двухступенчатой машинки

Шнекороторный (двухступенчатый) сборщик снега устроен по-другому. Первая ступень конструкции включает в себя загребание снег шнеком; вторая ступень — выбрасывание через жёлоб с помощью специального ротора — крыльчатки сброса.

Шнек у таких устройств роторного типа устроен по стандартной конструкции винтового вала, с зубчатой, а также гладкой кромкой. Шнеки могут создаваться из металла, стали либо резинки. Также они бывают резинно-пластиковые, армированные сталью, в зависимости от того самоходный сборщик снега либо ручной.

Крыльчатка машинки для сборки снега у шнекторных машин включает в себя от трёх до шести лопастей и также может создаваться из различного металла, в зависимости от показателя интенсивности работы, которую придётся выполнять устройству. Это может быть пластик (для простых моделей), а также металл (для очистки более крупного участка).

Создания устройства

Если дома есть мотоблок, то снегосборщик лучше всего создавать в качестве насадки. Такое устройство без мотора собирать намного легче, чем машину, на которой придётся создавать специальный стационарный привод.

Принцип сборки шнека заключён в следующих действиях:

1. Вал создаётся из специальной трубы, приваров на концах цапфы для подшипников, а в центре помещают две прямоугольные пластины из стали. Это будут лопатки устройства.
2. Из более толстой резины или же стали с толщиной около двух миллиметров вырезается четыре диска с общим диаметром 280 мм.
3. По центру каждой заготовки можно сделать отверстие, которое будет соответствовать толщине вала, после чего нужно распилить одну сторону полученного кольца.
4. Из разрезанного диска нужно выгнуть специальную деталь и прикрепить её к валу. С левой стороны ставится несколько дисков с направленными витками в сторону лопаток. То же самое нужно проделывается и на другой стороне вала.

На цапфы нужно приделать подшипник номер 203 либо другого подходящего размера. Для качественного крепления шнека под подшипник монтируют специальную ступицу из отдельных частей трубы. Заготовки крепятся болтами к боковым полкам конструкции очистителя снега.

Ковш снегоприёмника создаётся из листовой стали. Для этого берут полосу с общей шириной 500 мм и сгибают её дугой до диаметра 300 мм. Бока можно отделать металлом либо фанерой. В центре верхней части приёмника снега нужно вырезать специальное отверстие 160 мм), к которому крепится рукав для откидывания снега в другую сторону. Готовое изделие устанавливают на раму. Её создают из уголков металла.

Теперь нужно лишь создать специальный привод для приёмщика снега. То есть нужно сделать так, чтобы шнек стал вращаться. Есть сразу несколько методов создания специального привода:

1. В некоторых снегоуборочниках можно монтировать специальный редуктор. Его устанавливают на месте лопаток, а сам вал шнека создаётся из двух половинок.
2. Ременная передача происходит посредством двух шкивов. Один находится на ВОМе мотора, а второй насажен на вал шнека.
3. Цепная передача при этом обладает такой же конструкцией, как и ременная, только на месте шкивов применяют звёздочки от велосипеда или же мопеда.
4. Если машина для очистки снега с участка собрана в качестве мотоблока либо насадки, нужно создать специальный комбинированный привод. В этом случае вал будет совмещён с промежуточным редуктором ременной передачей, а крутящий момент вала редуктора на шнек будет передаваться посредством цепной передачи.

Из всех возможных способов ременная передача считается наиболее лёгкой, именно поэтому её чаще всего создают на свои конструкции домашние умельцы.

Очень важно при конструировании машинки с мотором от бензопилы использовать привод цепного типа. В такой модели будет использоваться звёздочка, а также цепь.

Конструирование электрического сборщика

Электрическая конструкция сборщика снега больше всего подходит для дачных участков, где нужно убирать снег редко и в небольшом количестве. Чаще всего в такие машины вместо шнека крепят один ротор, работающий на вентиляторе. После захвата снега специальными лопатками, лопасти вентилятора начинают смешивать снег с воздухом, а после под давлением выбрасывают в определённую сторону с помощью рукава. Роторный сборщик снега может справляться лишь с рыхлым и только что выпавшими массами снега.

Такое устройство ротора несложное, поэтому его по силам изготовить каждому желающему следуя главным чертежам. Создание устройства:

1. Для крыльчатки используют специальный металлический диск, его наваривают на лопасти полосы из стали. Их количество может колебаться от 2 до 5 штук. Вал вытачивается на токарном станке из стального прута. Вместе со ступицами на него помещается несколько подшипников.
2. Для корпуса улитки отрезают часть металлической бочки высотой 150 мм. С боковой стороны нужно прорезать небольшое отверстие, куда будет помещён патрубок для монтирования рукава. По центу дна высверливается отверстие, в него вставляется специальный вал ротора, чтобы он переместился внутрь улитки. На него надевается специальная крыльчатка. Ступицы подшипников крепятся ко дну болтами с внешней поверхности улитки. С обратной стороны корпуса конструкции привариваются два листа прямоугольной формы. Направляющие лопатки будут качественно захватывать лишний снег, вентилятор всасывать, перемалывать и выбрасывать его в стороны, очищая тем самым участок.
3. Готовое устройство с ротором помещают на раму, совмещают с ременной передачей электрическим двигателем, а в качестве ходовой части применяют специальные колёса от тачки.

Снегоочиститель с бензиновым двигателем

Машинки для уборки снега чаще всего создают со шнековым или же с комбинированным механизмом. Начальный этап работы намного легче. Для комбинированного типа сборщика снега нужно собрать такой ротор, который используется в электрических моделях. В этом случае отличается только то, что к корпусу ротора не приваривают лопатки. Его соединяют с задней частей шнекового снегоуборщика.

Двигатель можно использовать в этом случае любой с воздушным охлаждением. Он может быть как двухтактным, так и четырёхтактным. Раму несамоходного устройства нужно помещать на лыжи. Пользователю будет намного легче использовать машину для сборки снега на толстом покрове. Если показатель мощности даёт создать самоходную машину, то к раме нужно прикрепить специальные колёса, а после совместить их через привод с ВОМом двигателя.

Навеска на моторный блок

Самым лёгким в создании сборщиком снега считается навеска на мотоблок. Если во дворе находится тяговой аппарат, то зачем делать ещё одну машину с приводом в конструкции. Для этого в качестве навески нужно создать специальный шнековый механизм со специальными лопатками для выброса снега. Корпус приёмника снега помещается на раму, а снизу крепятся лыжи. На задней части рамы устанавливаются специальные крепежи, с помощью которых будет происходить сцепка с мотоблоком и насадками.

Привод проводится с помощью ременной передачи. Скорость вращения шнека можно установить самостоятельно, подбирая шкивы разного диаметра. Если это сделать не получается, то между шнековой насадкой и мотоблоком можно создать специальный промежуточный редуктор. Он уменьшит обороты до нужной частотности.

Снегоуборщик, созданный своими руками, по своим показателям почти не будет отличаться от аналогов заводского изготовления, при этом обойдётся пользователю намного дешевле покупной модели. Шнекороторный агрегат намного сложнее в создании, но отличается высоким показателем производительности. Такое устройство следует применять жителям регионов, где выпадает большое количество осадков.

Снегоуборщик своими руками — 70 фото лучших самодельных устройств

Все дачники сталкиваются с проблемой уборки территории от снега, поскольку зимой на территории России выпадает множество осадков. Это происходит независимо от региона, на котором находится дача или частный дом. А, если речь идет о дальневосточных районах, тогда это превращается в природное бедствие.

Но с помощью лопаты и терпения весь снег или его часть, чтобы можно было пройти к важным местам вашего участка, можно убрать в течение длительного времени. И в этом и кроется основная проблема — не у всех есть на это время. Да, и кому хочется тратить энергию на это занятие почти каждый день, поскольку осадки в виде снега будут продолжаться всю зиму.

Краткое содержимое статьи:

Альтернатива покупному снегоуборщику

И, что тогда делать — разве есть альтернатива? И она действительно есть можно использовать механический снегоуборщик, но его стоимость — не мала!

Если цена такого устройства для вас слишком велика, тогда придется опираться на собственный разум — ведь можно сделать снегоуборочную версию из различных подручных предметов. Думаете, что это сложно, и у вас не получится? Ошибаетесь — это сможет каждый!

Для этого потребуется лишь двигатель, шнек и корпус. Сейчас будем постепенно разбираться, как сделать снегоуборщик собственными усилиями на основе всех этих частей. В принципе это реально для каждого человека, но придется постараться зато потом у вас будет отличный помощник в борьбе против снега.

Чтобы вы все сделали правильно придется разобраться в устройстве самодельного варианта машины для уборки снега. Пускай она будет работать не так эффективно, как купленный вариант, но стоимость, окажется, значительно ниже.

А еще вы сможете занять себя на какое-то время вопросами ее создания. Если у вас есть свободное время или нет другого выхода, поскольку лопата считается плохим вариантом, а покупка невозможна, тогда продолжайте читать и вы узнаете много полезной информации.

Для начала ознакомьтесь с фото снегоуборщиков своими руками на основе уже готовых моделей от различных доморощенных мастеров. Теперь вы знаете, как будет выглядеть помощник для очищения территории от снега.

С чего начать?

Рекомендуем для начала сделать качественный шнек, поскольку именно его стоит считать главной деталью самодельной машины. Сейчас разберемся для чего он служит, и что из себя представляет. И в итоге вы сможете создать шнек для снегоуборщика своими руками, который станет основой вашего устройства. Он будет спрятан под корпусом аппарата и будет на первом рубеже борьбы со снегом.

Речь идет о вале или стержне, обладающем спиральной поверхностью вдоль всей оси. Вал приводится в движение с помощью работы подшипников за счет чего передается энергия для спирального профиля.

Теперь разберемся какие бывают версии снегоуборочной машины:

Одноступенчатая на основе шнека — характеризуется тем, что сборка снега осуществляется с помощью самостоятельного вращения основного рабочего элемента. Такая модель подойдет для удаления умеренного количества осадков

Двухступенчатая на основе шнекороторной системы — обладает первой ступенью в виде шнека и второй, занимающейся выбросом собранного снега с помощью желоба, что происходит благодаря мощности ротора. Этот вариант рекомендуется для работы с большим количеством осадков.

Чтобы правильно сделать шнек необходимо понимать, как он выглядит. Создайте чертеж или используйте уже готовый вариант по которому удалось создать качественный вариант шнека.

Главное — это создать надежные режущие кольца для присоединения в валу выбранного привода. И еще потребуется рама и дополнительные приспособления.

Для этого используется такой набор деталей:

• Листовой металл необходимый для создания самого шнека и подходящего корпуса для него;
• Для образования рамы потребуется два стальных уголка размером в 50 х 50 мм каждый;
• Для формирования боковой части используется фанера, обладающая толщиной в 10 мм;
• Ручка снегоуборщика создается с помощью металлической трубы с диаметром в 0,5 дюйма;
• Вал шнека будет сформирован из трубы с размером в 3/4 дюйма.

Трубу необходимо просверлить насквозь, чтобы надежно зафиксировать металлическую лопатку с размером в 120х270 мм — она будет собирать снег. Кроме нее на трубу устанавливаются четыре резиновых кольца с диаметром в 28 мм их легко вырезать с помощью электрического лобзика. Образованный шнек будет работать на основе подшипников 205 серии поэтому их необходимо установить на трубу.

Для завершения работы необходимо:

• Вырезать четыре куска из заготовленного железа для образования дисков;
• Разрезать сформированные диски пополам и согнуть их в спираль;
• Приварить их к трубе в равном количестве с каждой стороны;
• По краям трубы необходимо надеть подшипники для фиксации конструкции.

Для образования рамы потребуются стальные уголки, которые привариваются для того, чтобы к ним потом можно было добавить платформу для выбранного типа агрегата. Внизу конструкции крепятся лыжи на основе деревянных брусьев с накладками из пластика, которые создаются из короба электрической проводки.

Чтобы понять, как это должно выглядеть советуем ознакомиться с фото самодельных снегоуборщиков, доказавших работоспособность годами эксплуатации.

Как обеспечить движущую силу для снегоуборщика?

Ему потребуется бензиновый либо электрический двигатель или мотоблок. Считается, что снегоуборщик для мотоблока подходит, наилучшим образом, поскольку в этом варианте все уже готово. Останется лишь провести установку и подключение, и можно эксплуатировать устройство. Для него можно использовать три версии приставок для очищения от снега:

• Вместе с жесткими, вращающимися кольцами. Они помогут справиться со снегом, который выпал недавно и еще не успел замерзнуть.
• На основе подвесной версии лопатки наделенной ножами. Подойдет для борьбы со снегом, пролежавшим некоторое время и образовавшим плотную форму.
• Но роторный снегоуборщик считается самым надежным вариантом. Он помогает отбрасывать снег на большое расстояние от места, где необходимо образовать достаточное пространство для прохода.

А есть ли альтернативный вариант?

Да! Можно создать снегоуборщик из бензопилы, чтобы получить устройство с надежными качествами и по небольшой цене. При условии, что уже есть ненужная бензопила вам фактически ничего не придется вкладывать. Разве что немного усилий и времени.

Рассмотрим преимущества этого варианта снегоуборщика:

• Умеренная стоимость изделия, а если нет бензопилы, тогда можно купить старую версию в рабочем состоянии за не большую цену у кого-то с рук;
• Отличная отдача от образованной системы для борьбы со снегом;
• Простота изготовления основных узлов устройства на основе материалов, имеющихся почти у всех владельцев дач или частных домов.

Важно: Единственным недостатком такой конструкции считается невозможность создания самоходной модели.

Чтобы она работала для начала необходимо сделать шнек, о том, как он изготавливается мы уже рассказывали. Дальше все просто необходимо отсоединить двигатель от вашей версии мотопилы и соединить его со шнеком.

Мощность изделия будет зависеть от возможностей двигателя. Рекомендуется выбирать шуструю пилу с хорошими показателями производительности, чтобы этого хватило для борьбы со снегом.

А, если есть триммер можно ли его переделать в снегоуборщик?

Да — это возможно, но есть некоторые нюансы. Модели с изогнутой штангой на основе передачи вращения с помощью стального троса не подойдут, поскольку они обладают недостаточной мощностью.

Чтобы создать качественный снегоуборщик из триммера потребуется изделие с прямой штангой на основе редуктора и жесткой версии вала, поскольку такая схема обеспечивает достаточную мощность.

Теперь рассмотрим этапы работы для сборки рабочего снегоуборщика:

Для создания корпуса подойдет маленькая металлическая бочка. Примерно на 15 см от дна проводится ее срез, потом по центру необходимо просверлить отверстие для выступающей части редуктора. По краям обеспечиваем отверстия для креплений щитка самого редуктора еще до его установки, чтобы все точно совпало.

На боковой стороне основы (бочки) добавляются отверстия с квадратной формой примерно 10х10 см они необходимы для удаления снега.

Необходимо создать четыре металлические лопасти примерно 25х10 см каждая для закрепления на диске триммера.

Элемент для выброса снега легко смастерить из частей, оставшихся от бочки. Необходимо вырезать прямоугольную полосу с размером примерно в 15х30 см.

Этот элемент сгибается и к нему привариваются боковые отводы, что поможет создать правильное направление для избавления от собранных масс снега.

Изготавливаем лопатку с помощью листа металла, обладающего размером в 30 х 40 см. Края вырезанной пластины необходимо согнуть до образования бортиков с высотой в 2 см.

Туннель для отвода снега приваривается к отверстию подготовленному для этого процесса. Лопатка монтируется снизу. Редуктор необходимо укрепить с помощью болтов, а ротор будет создан с помощью ножа триммера.

Теперь вы знаете, как изготовить множество версий помощников для борьбы с зимними осадками. Для их создания потребуется немного времени и подходящие материалы, а сам процесс монтажа не отличается особенной сложностью.

Фото снегоуборщика своими руками

Сохраните статью себе на страницу:

Пост опубликован: 31.10

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 minecraft-files.ru
