Мини-холодильник своими руками

За окном зима, само время начать готовится к летнему сезону. Как говорится в известной поговорке «Готовь валенки летом, а холодильник зимой». В этой статье мы и рассмотрим, как изготовить мини-холодильник. Такой холодильник можно поставить на рабочем месте, а можно взять с собой на отдых. Работает холодильник, как от 220 В , так и от бортовой сети автомобиля 12 В. Подробно об изготовлении мини-холодильника, нам расскажет мастер-самодельщица из Норвегии.

Инструменты и материалы:
— Модуль охлаждения 12В 6А — 2 шт;
-Терморегулятор;
-Блок питания;
-Белая светодиодная лента;
-Клеммы;
-Термоусадочные трубки;
-Сетевой разъем;
-Штекер 12В;
-Микропереключатель;
-Алюминиевый канал для светодиодной ленты;
-Металлизированный скотч;
-Самоклеящееся резиновое уплотнение;
-Акрил;
-Бумага с клейким слоем;

-МДФ;
-Пенопласт;
-Дверные ручки;
-Алюминиевые уголки;
-Спрей-краска;
-Пенорез;
-Рулетка;
-Карандаш;
-Струбцины;
-Клей;
-Электролобзик;
-Шуруповерт;
-Нож;
-Отвертка;
-Крепеж;
-Паяльник;
-Ножёвка;
-Ножницы;
-Клеевой пистолет;
-Силикон;
-Фен;
-Принтер;
-Дремель;
-Провод;
-Магниты;

Шаг первый: резка пенопласта
Согласно эскизу, из пенопласта, вырезает части будущего холодильника.

Шаг второй: соединение частей
Склеивает части.

Шаг третий: основание
Основание холодильника мастер сделала из плиты МДФ. На основание будет крепится холодильная камера и все оборудование. По углам основание сверлит отверстия для крепления ножек.

Размечает места установок модулей.

Вырезает в боковой стенке камеры отверстия.

Приклеивает боковую стенку.

В основании размечает и вырезает вентиляционные отверстия.

Прикручивает по углам основания ножки.

Шаг четвертый: освещение
Монтирует светодиодное освещение камеры. Светильники будут размещаться с двух сторон.
Отрезает алюминиевый канал нужной длинны. Отрезает кусок светодиодной ленты. Припаивает к контактам ленты провода. Наклеивает ленты в нишу каналов. Устанавливает светорассеиватель.

Делает в стенке отверстия и выводит провод наружу. Отверстия заклеивает. Светильник закрепляет алюминиевым скотчем. Проделывает ту же операцию со вторым светильником.

Паяльником прожигает каналы под провода. Закрепляет провода.

Шаг пятый: монтирование оборудования
Все оборудования монтируется согласно схемы.

Одевает на провода модулей термотрубки. Монтирует монтажную колодку. Закрепляет модули. Термоклеем герметизирует место соединения модуля и холодильной камеры.

Устанавливает терморегулятор. Термопару устанавливает внизу камеры.

Подсоединяет бок питания.

Шаг шестой: алюминиевый скотч
Устанавливает дополнительный отсек. Для уменьшения теплопроводности оклеивает её изнутри металлизированным скотчем (верхний периметр клеит не нужно).

Шаг седьмой: обшивка
Приступает к обшивке холодильника.
Измеряет и отрезает необходимое количество акриловых панелей.

Печатает на самоклеящейся бумаге логотип. Вырезает логотип.

Приклеивает логотип к акрилу.

Размечает и сверлит в акриле вентиляционные отверстия.

Окрашивает акрил с внутренней стороны.

Шаг восьмой: верхний периметр
Пока краска высыхает мастер подготавливает место установки крышки. Снимает ошибочно наклеенную по периметру фольгу. Устанавливает магниты (будут притягивать крышку). Оклеивает малярным скотчем.

Шаг девятый: установка обшивки
В задней крышке делает отверстие для установки разъемов.

Перед приклеиванием крышек тестирует разные виды клея. Для акрила подошел только один.

Приклеивает переднюю и боковые крышки.

Что бы был доступ к оборудованию, заднюю крышку мастер сделала съемной.

Подсоединяет провода к разъемам.

Шаг десятый: крышка
Крышку мастер делает из двух кусков акрила.
К задней стенке приклеивает петли.

На крышке размечает отверстия для крепления петель. Сверлит.

Печатает, вырезает и приклеивает логотип.

Приклеивает по периметру крышки двусторонний скотч. Склеивает два куска акрила. Дублирует на второй части крышки отверстия.

Приклеивает по периметру камеры уплотнитель. Приклеивает к крышке магниты (напротив установленных). Прикручивает крышку.

Устанавливает микропереключатель. МК будет включать свет при открытии крышки и выключать при её закрытии.

Остался последний штрих, снять защитную пленку.

Мини холодильник готов.

Весь процесс изготовления мини-холодильника можно посмотреть на видео.

<div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743932-3";} else{var rtbBlockID="R-A-743932-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Мини холодильник 12 В своими руками

Отлична поделка для лета — сделать миниатюрный холодильник с низковольтным питанием. Разнообразие питающего напряжения (220 В, 12 В, 5 В) дает возможность использовать такой холодильник практически где угодно: в машине, офисе, дома и тп. Это прекрасная вещица, чтобы охладить напитки в жаркий летний день.

Понадобится

Изготовление миниатюрного холодильника на элементе Пельтье

Корпус был сделан произвольных размеров с учетом размещения блока охлаждения, блока питания и камеры для напитков. Он будет состоять их двух секций: одна для технической части, другая для охлаждения продуктов.

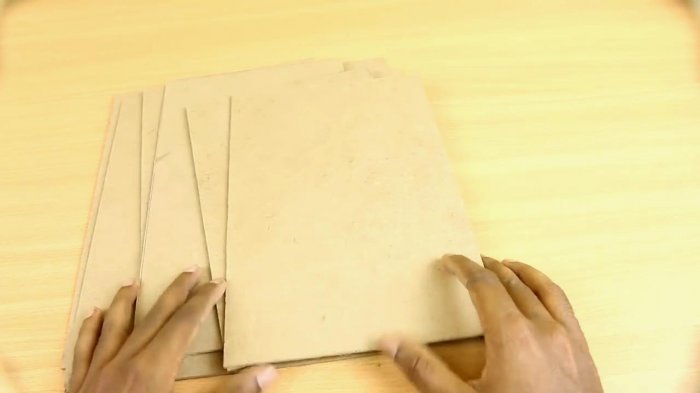

Изготавливаем корпус. Размечаем кусок оргалита с помощью карандаша и линейки.

Выпиливаем ножовкой все элементы.

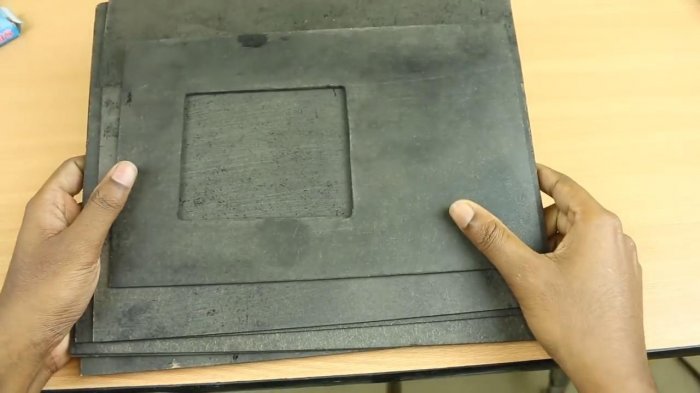

Все части корпуса готовы.

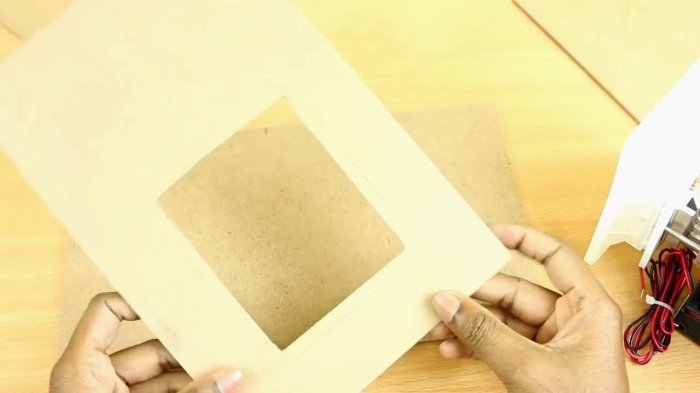

Со средней части, разделяющей холодильник на две части вырезаем окно для радиатора с Пельтье модулем.

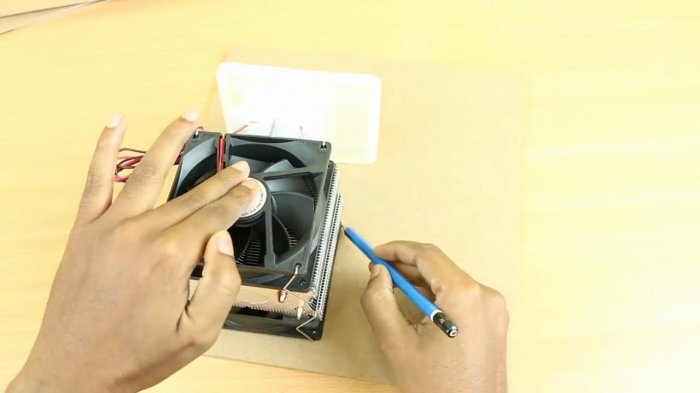

Прикладываем блок охлаждение к боковой части корпуса.

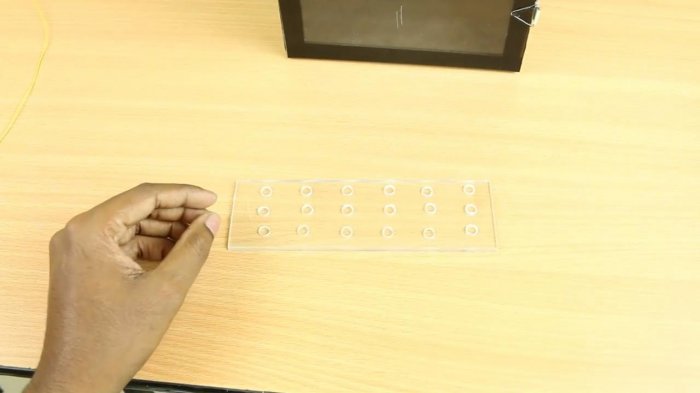

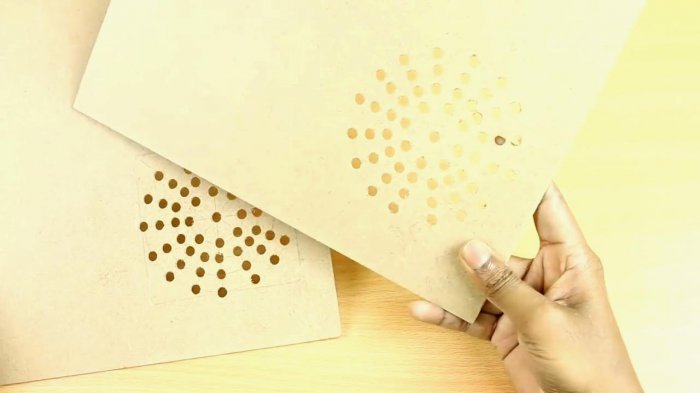

И рассверливаем множество отверстий с обоих сторон. То есть поток воздуха будет попадать с одной стороны через отверстия в боковой части. Проходить через радиатор забирая тепло и выходить через отверстия с другой стороны.

Красим аэрозольной краской из баллончика все детали корпуса холодильника.

Приступаем к сборке.

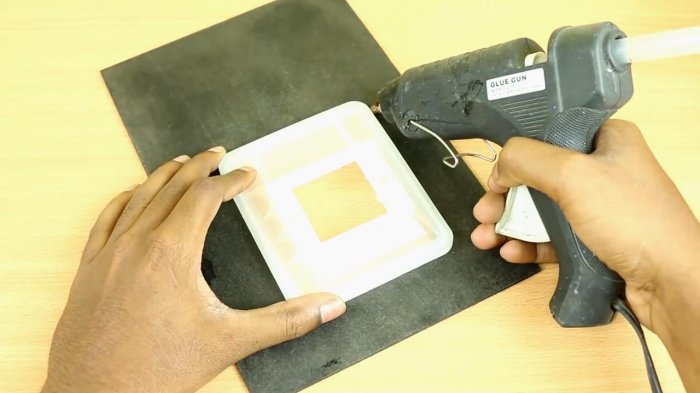

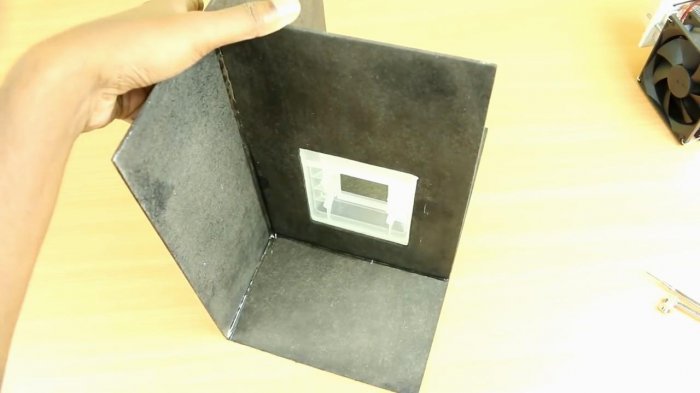

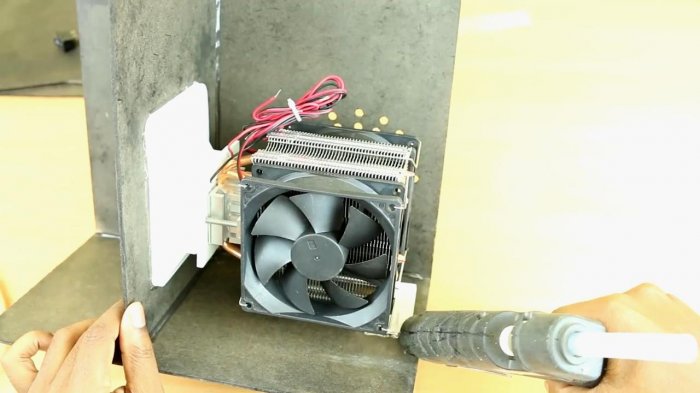

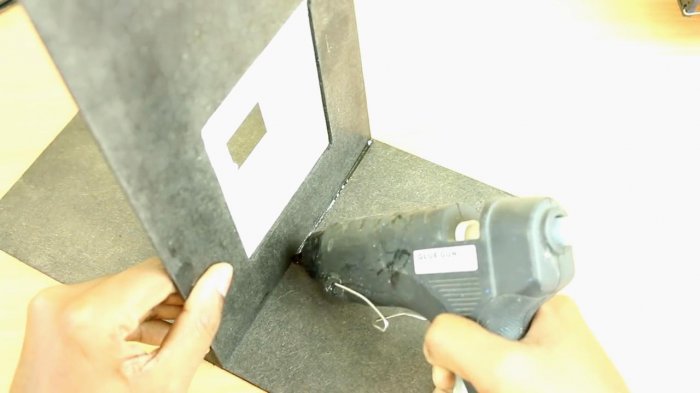

Приклеиваем разделительную часть блока охлаждения на горячий клей.

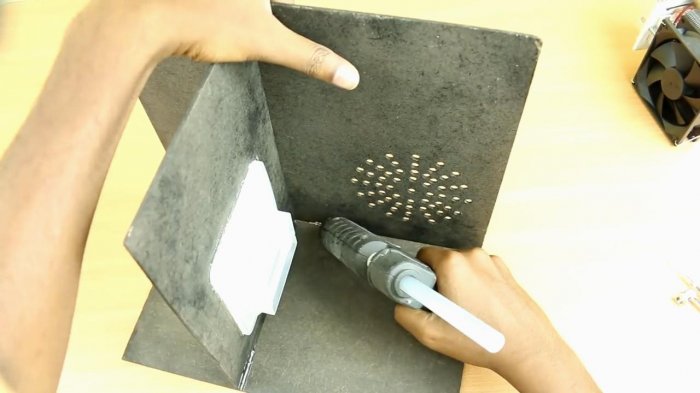

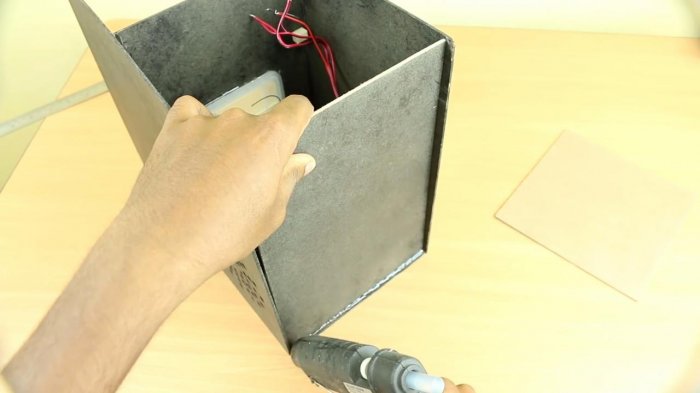

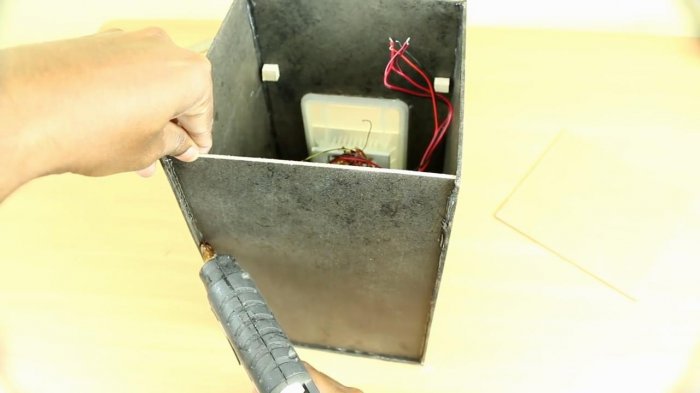

Склеиваем все части корпуса, с двух сторон.

Блок охлаждения лежит на деревянном кусочке, который приклеен к основанию.

Для подсветки понадобятся две секции светодиодной ленты на 12 В. Один цвет белый, другой цветной.

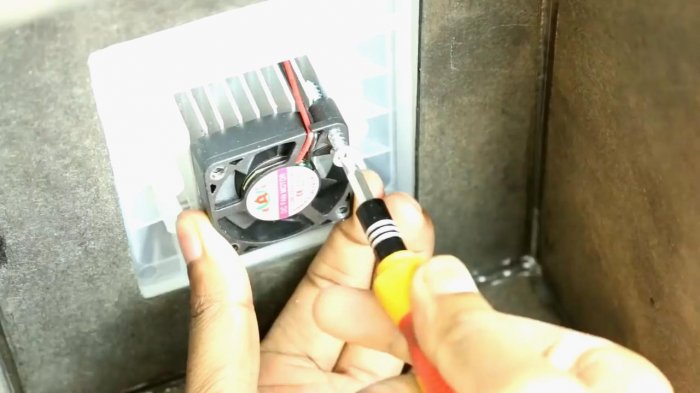

Приворачиваем маленький вентилятор.

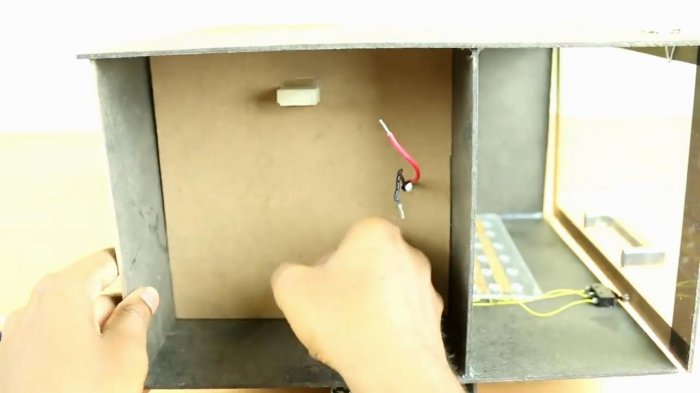

Техническую часть холодильника делим на две части. В верхней будет располагаться источник питания. Разделительная стенка кладется на приклеенные к сторонам квадратные отрезки деревянной рейки.

Устанавливаем заднюю стенку.

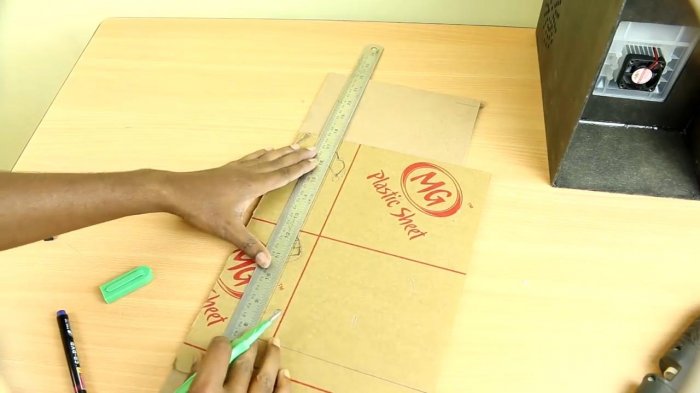

Дверцу сделаем из куска акрилового стекла. Размечаем линейкой и карандашом.

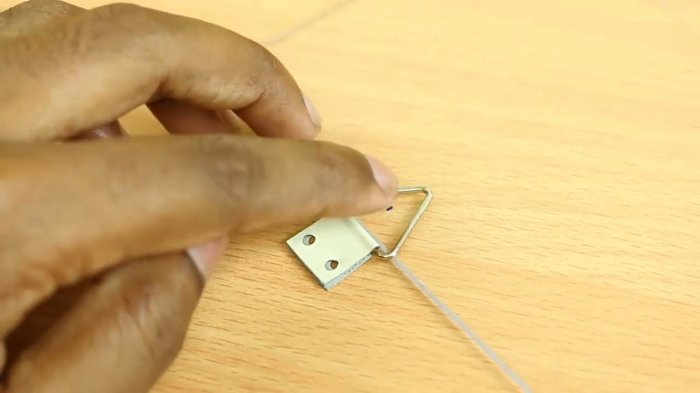

Миниатюрные петли можно купить или сделать самому. Приклеиваем их на секундный клей.

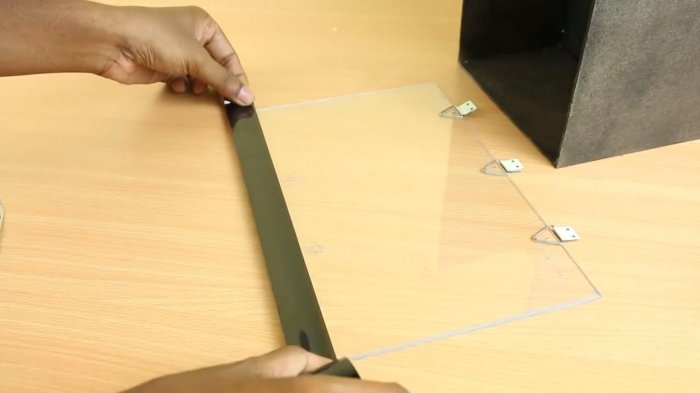

Стороны акрилового стекла оклеиваем черной самоклеящейся лентой.

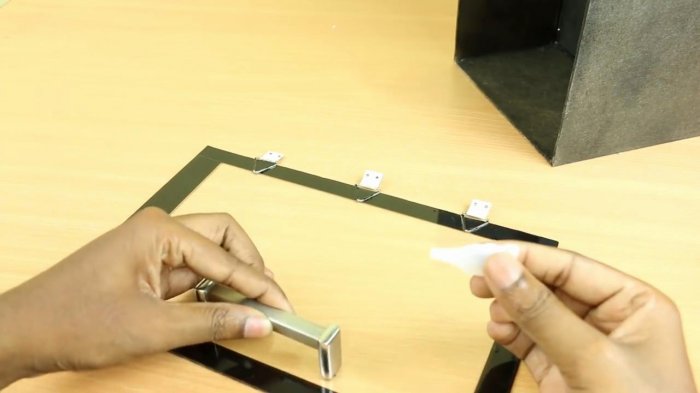

Приклеиваем ручку на дверцу.

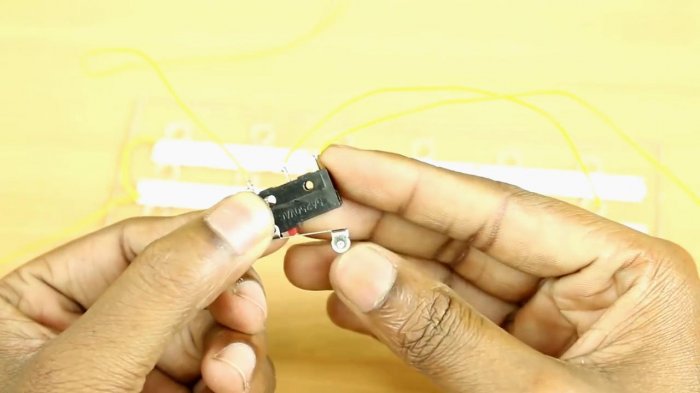

Организуем подсветку. Припаем контакты к концевому мини переключателю.

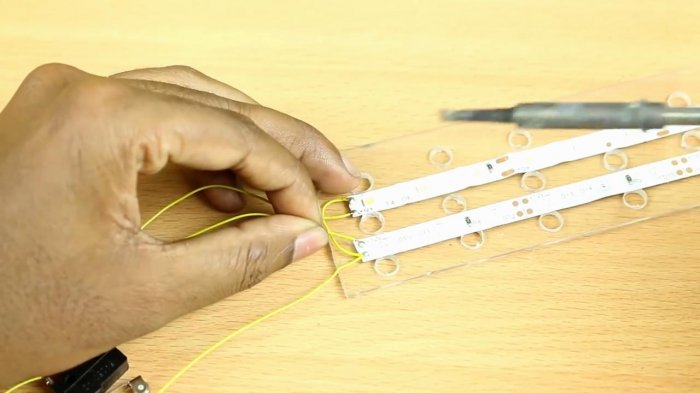

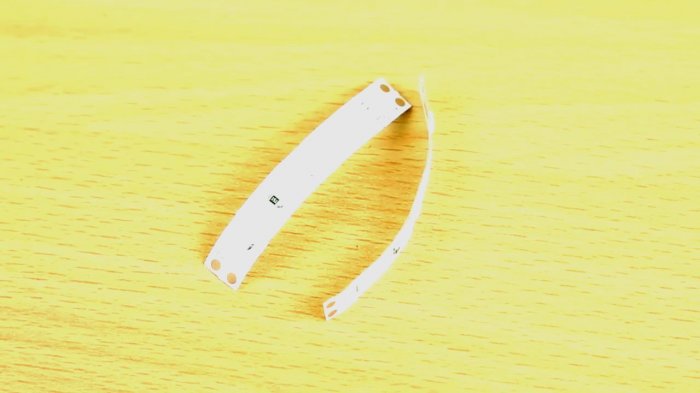

Припаиваем провода к отрезкам светодиодной ленты. Сами отрезки клеим на мини полочку, сделанную из того же акрила.

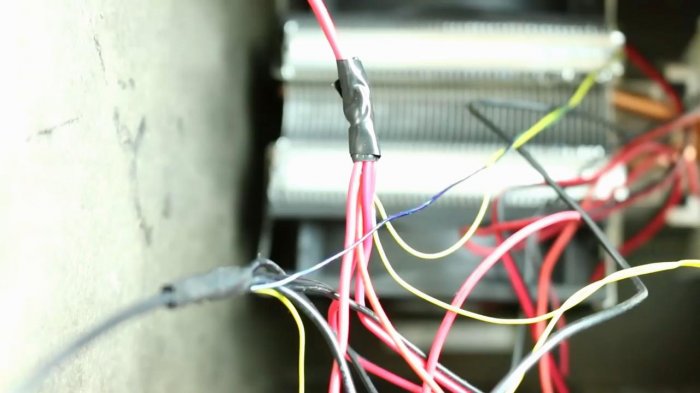

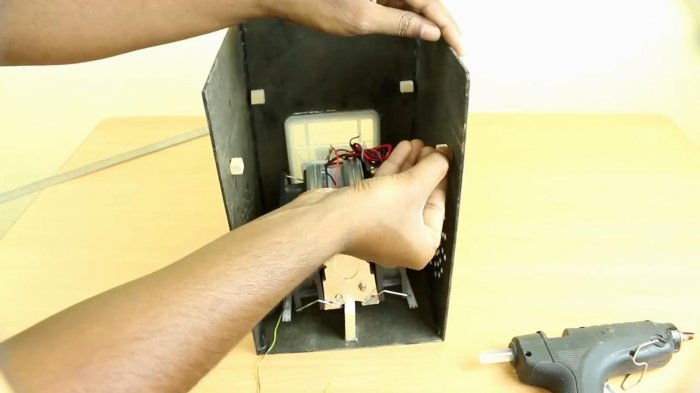

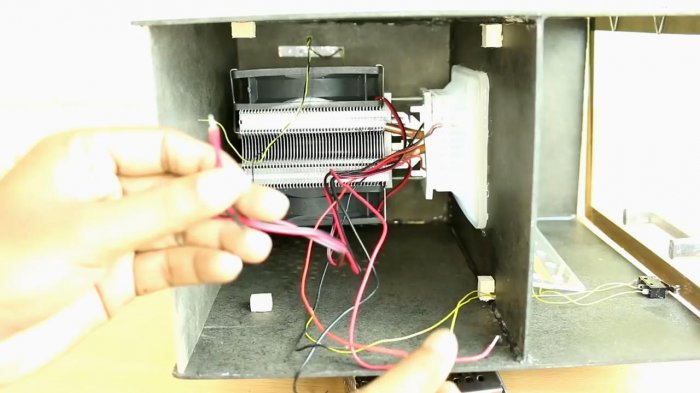

Соединяем подсветку, вентиляторы, элемент Пельтье.

Устанавливаем переключатель на боковую часть.

Изолируем все открытые скрутки.

Закрываем отсек с блоком охлаждения. Это нужно сделать для того, чтобы горячий воздух не поднимался вверх и не нагревал источник питания.

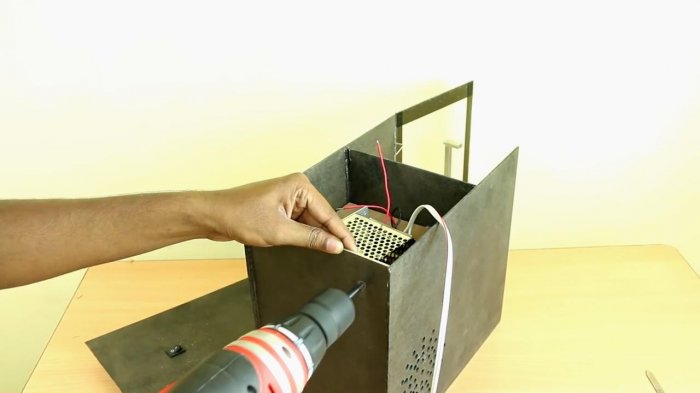

Сверлим отверстие под провод питания 220 В.

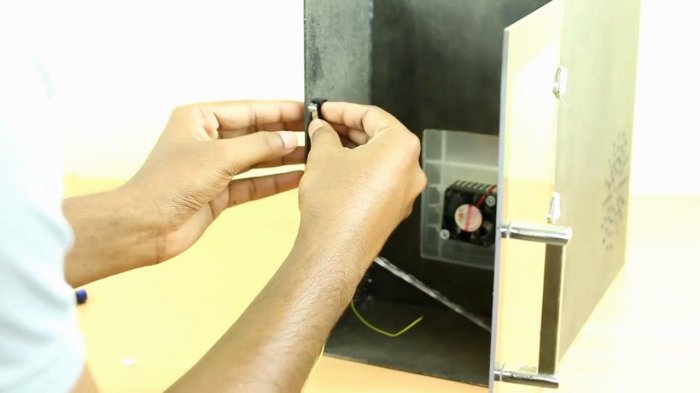

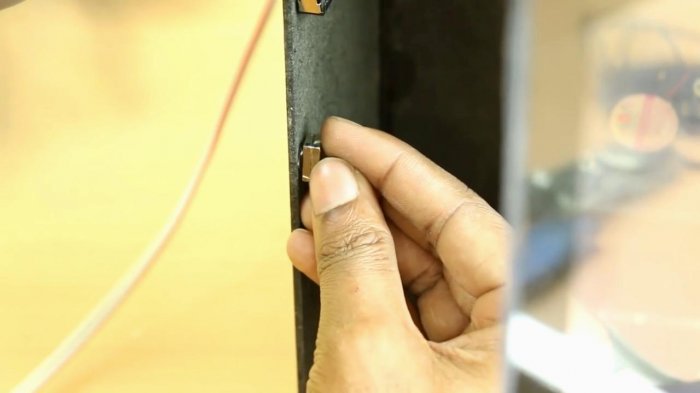

Чтобы дверца холодильника не открывалась — установим на сторону маленькие неодимовые магниты от сломанного сидирома.

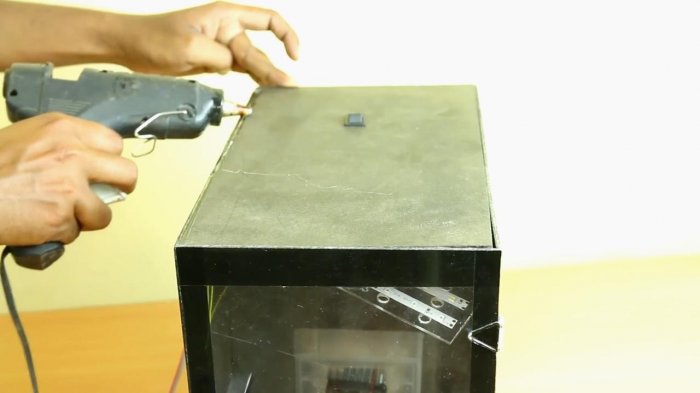

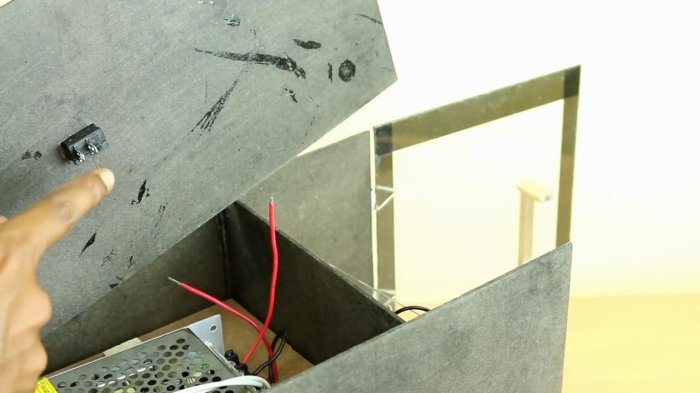

Закрываем верхнюю крышку, но перед этим врезаем выключатель питания, припаиваем провода. Теперь холодильник можно будет выключать кнопкой сверху.

Закрываем крышкой и фиксируем клеем.

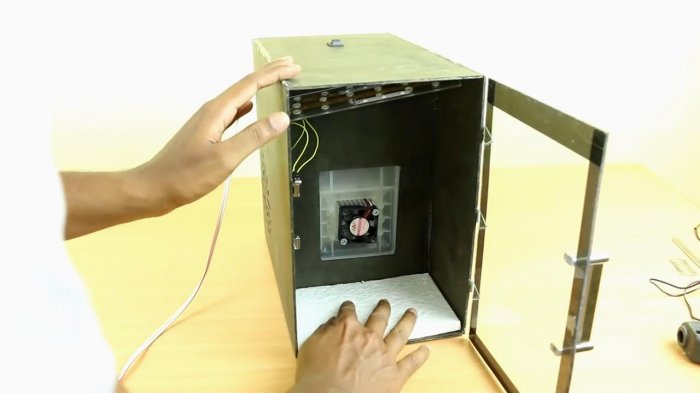

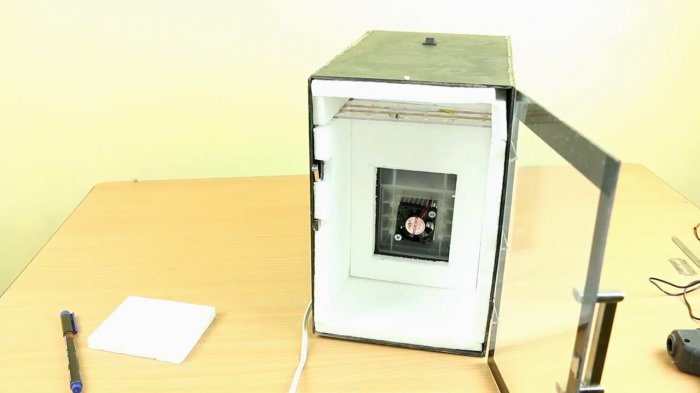

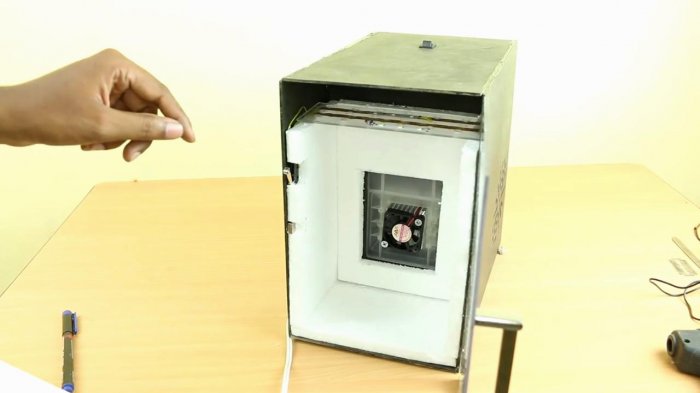

Для должной термоизоляции оклеиваем внутреннюю часть холодильника тонким пенопластом. Сажаем вырезанные панели пенопласта на горячий клей.

Делаем в пластинах вырезы под все выступы и детали.

Теперь полезный холод не будет пропадать зря и КПД холодильника повысится.

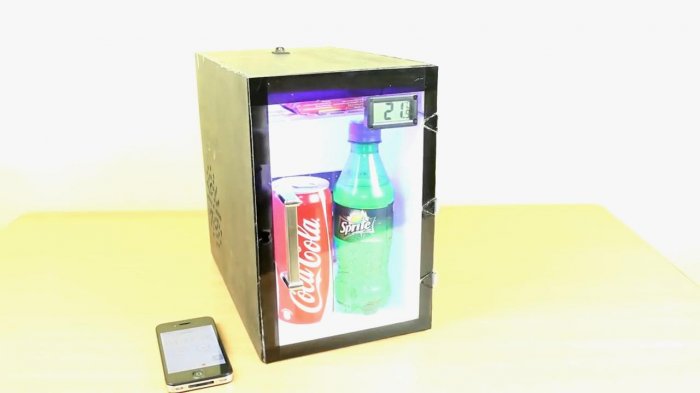

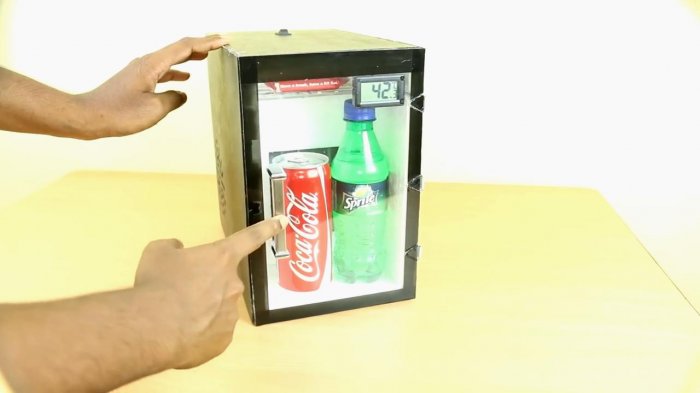

В самом конце добавляем электронный термометр с внутренней стороны, а его датчик располагаем ближе к маленькому вентилятору, который находится внутри камеры.

Работа мини холодильника

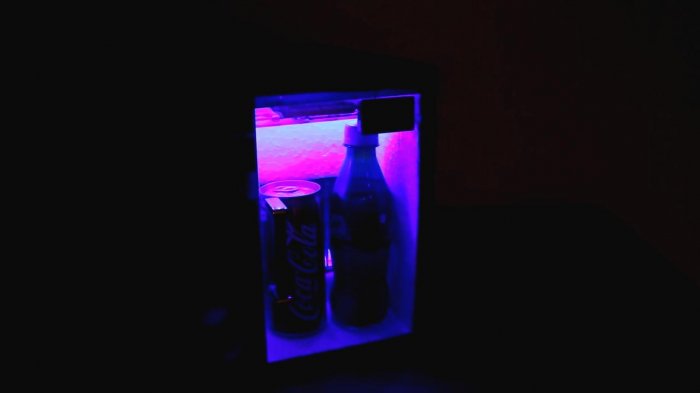

Такой вид имеет холодильник в темное при закрытой дверце.

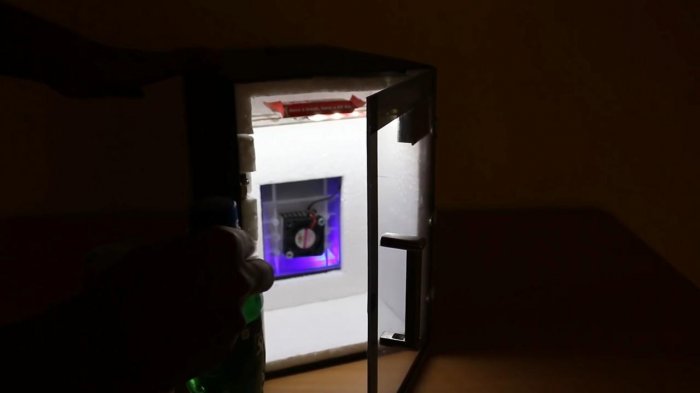

При открывании зажигается белай свет и выключается цветной.

Ну и наконец результат работы такой, что за тридцать минут температура внутри камеры упала с 42 до 16 градусов Цельсия. Напитки охладились до температуры 20 градусов Цельсия. И все это за 30 минут!

Конечно КПД такого холодильника намного ниже, чем у компрессорного, но у него есть и свои плюсы, один из которых является низковольтное питание, которое может составлять не только 12 В но и 5 В! Естественно питать его вполне возможно от USB порта компьютера, правда отдача будет ниже чем при питании от напряжения 12 В.
Суммарная потребляемая мощность при питании от сети 220 В составляет порядка 100 Вт.

Смотрите видео

Более подробная инструкция по сборке в видео ниже.

Мини холодильник: как сделать своими руками?

Мини холодильник – техника нужная и полезная для дома. Особенно явной видится полезность мобильной версии малогабаритной холодильной системы для путешествий, дачной жизни, для автомобилистов. Даже если холодильник миниатюрного исполнения вмещает всего пару бутылок с водой – это уже совсем иной комфорт в условиях жары под 40 градусов. Поэтому логичной видится тема текущей публикации: как сделать мини холодильник своими руками с учётом доступных материалов и минимума финансовых затрат. Такая возможность действительно существует и легко реализуется при желании.

СОДЕРЖИМОЕ ПУБЛИКАЦИИ :

Изготовление мини-холодильника: инструкция

Сам термин «холодильник» естественным образом подразумевает наличие изоляционного материала. Соответственно, первым делом для изготовления своими руками мини-холодильника потребуется подходящий изоляционный материал, при этом относительно недорогой, желательно облегчённый. В этом смысле пенопласт видится оптимальным вариантом для выбора. Кроме того, на производство мини холодильник потребуется:

клей универсальный,
деревянные зубочистки,
два алюминиевых радиатора,
пара компьютерных вентиляторов,
термоэлектрический модуль Пельтье (TEC1-12706),
разъём (штекер) миниатюрный,
проводники электрические.

Изготовление корпуса из пенопласта

Для изготовления корпуса мини холодильника, из пенопластовых листов нужно разметить и вырезать корпусные детали – стенки, перегородки, дверку. Вырезанные детали собираются в корпус путём временного скрепления древесными зубочистками. В дальнейшем собранный корпус облицовывается декоративным материалом и дополнительно скрепляется посредством универсального клея.

УНИ-КЛЕЙ

Процесс сборки корпуса мини-холодильника, используя предварительно заготовленные детали из пенопластовых листов. Чтобы скрепить детали между собой, удобно использовать древесные палочки-зубочистки

Пенопластовые листы корпуса мини холодильника вырезаются с учётом размещения внутренней верхней перегородки, на которой устанавливается рабочий электронный модуль. Перегородка также изготавливается на основе пенопласта, при этом дополнительно вырезается окно под инсталляцию электронного модуля.

Верхняя перегородка корпуса холодильника

Верхняя пенопластовая перегородка самодельного мини холодильника, на которой впоследствии монтируется термоэлектрический модуль. Перегородка накладывается на выступы стенок корпуса и закрепляется клеем

Термоэлектрический модуль для мини холодильника

Одна из главных деталей холодильного аппарата – это термоэлектрический модуль. Система термоэлектрического преобразователя собирается на базе так называемого модуля Пельтье. В частности, для конструкции мини холодильника применяется термоэлектрический модуль TEC1-12706. Это одна из широко распространённых серий прибора.

Термоэлектрический модуль TEC1-12706 внешне представлен обычной плоской металлической квадратной пластиной, размерами 40х40 мм. Точнее, квадратный брусок металла содержит пару платин (две рабочих стороны – горячая и холодная), между которыми технологически внедрены полупроводниковые элементы. Система внутренних полупроводников питается электрическим напряжением 3,7 – 12 вольт. Максимальный рабочий ток достигает 4,5 А.

TEC1-12706

Термоэлектрический преобразователь Пельтье

Внешний вид термоэлектрического полупроводника-модуля серии TEC1-12706, пригодного для использования в конструкции мини холодильника, собираемого своими руками

Для применения этого электронного прибора в составе мини холодильника, необходимо создать эффективную конструкцию — оснастить термоэлектрический преобразователь TEC1-12706 двумя радиаторами и вентиляторами.

Модернизация модуля Пельтье по мощности

Один из радиаторов с вентилятором (более крупный и мощный блок) монтируется на «горячей» стороне модуля Пельтье. Другой радиатор и вентилятор (несколько уменьшенные по мощности) монтируются на «холодной» стороне модуля Пельтье. Блоки нужно изолировать один от другого.

РАДИАТОРЫ

Конструкция, собранная двумя усиленными тепло- (холод-) отводящими блоками, между которыми установлена изолирующая пластина. Более крупный (мощный) блок смонтирован на «горячей» стороне

Созданная конструкция устанавливается внутри корпуса мини холодильника – на ранее внедрённой верхней перегородке. Охлаждающая сторона «смотрит» внутрь холодильной камеры. Греющая сторона выведена за перегородку к верхней части корпуса, которая соединяется (через проделанные каналы) с окружающей средой.

Схема подключения и крепление

Проводники от вентиляторов и непосредственно от модуля Пельтье соединяются в одну цепь согласно схеме питания и подключаются к мини-разъёму. Этот разъём питания закрепляется на боковой или на задней стороне корпуса мини холодильника.

ВЕНТИЛЯТОР

Монтаж термоэлектрического модуля в модернизированном варианте непосредственно в систему мини-холодильника на ранее установленной верхней перегородке

Крепление модульной конструкции выполняется при помощи универсального клея. Для проводников в пенопластовом материале проделывают проходные каналы и герметизируют. Пенопласт легко обрабатывается нагретым жалом ручного паяльника, поэтому проблем с прокладкой проводников не возникает.

Окончательная доработка аппарата

Собственно, этап завершения установки термоэлектрической конструкции практически является началом завершающего этапа. На завершающем этапе останется прикрепить дверь мини холодильника и оснастить необходимыми аксессуарами:

полочками,
рукояткой,
магнитом,
логотипом (по желанию).

Дверь мини-холодильника также выполняется из пенопласта. Вместо традиционных петель крепления используется кусок широкой ленты-скотча.

Вместо дверного замка используются два небольших магнита – один вклеивается в корпусную стенку, другой в дверную панель. После закрепления двери, корпус аппарата и дверь обклеивают декоративным материалом. Затем на двери закрепляется рукоятка (садится на клей).

ЗАМКИ ДВЕРИ

Завершающие штрихи сборки мини-холодильника своими руками — обклеивание декоративным материалом и установка аксессуаров

По сути, мини-холодильник своими руками готов к прохождению теста. В камеру изначально рекомендуется поместить только термометр. Затем к штекеру питания подводят напряжение (оптимально – 5В) и контролируют температуру внутри камеры.

Для мини-холодильника в машину, как правило, используют напряжение 12В, но в этом варианте необходимо провести тщательное исследование работы с разными уровнями нагрузки. Следует учитывать слабую стабильность работы модуля Пельтье при максимальном напряжении питания.

Подробности сборки на видео

Сделанный автором создания мини холодильника видеоролик подробно демонстрирует весь процесс сборки аппарата. Опираясь на этот видеоматериал сделать холодильник своими руками ещё проще:

USB Холодильник своими руками | Мастер-класс своими руками

Элемент Пельтье / Радиаторы
Для постройки нашего мини холодильника нам необходимо найти или купить элемент Пельтье, что это такое и как работает Вы сможете прочитать ниже, и два радиатора .

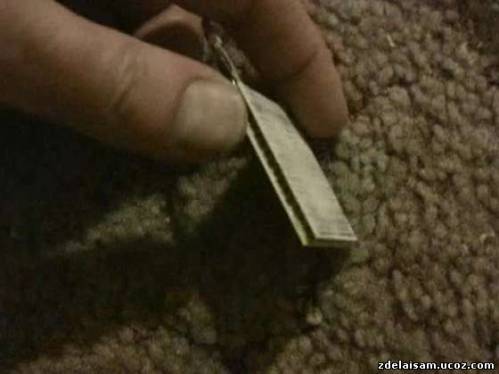

Вот этот самый элемент Пельтье, я выдрал его из сломанного компа, он там стоял между процессором и кулером. Счистил с него старую термопасту. В двух словах — этот элемент Пельтье при подаче на него постоянного тока начинает работать следующим образом — одна сторона у него начинает греться, а вторая охлаждаться, если поменять полярность источника питания, то стороны элемента будут вести себя наоборот!

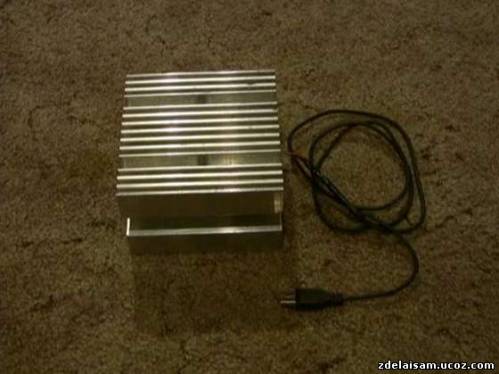

Далее я взял два массивных радиатора от ненужного усилка. Потом смазал элемент новой термопастой, которую купил в радио магазине, и зажал элемент Пельтье между радиаторов. Использование термопасты в данном случае обязательно !

Подключил провода к элементу от USB кабеля и воткнул в комп — один радиатор начал греться, а второй охлаждаться ! значит всё пучком!

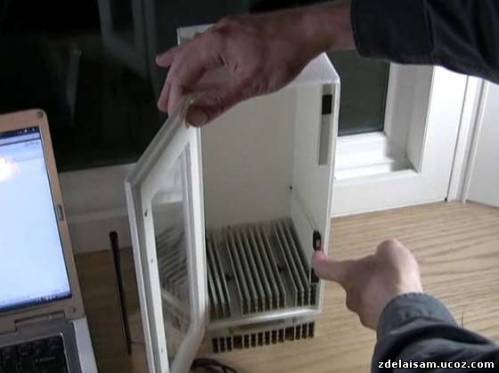

Далее я склеил вот такой интересный корпус !

Материал из которого я склеил холодильник похож на прессованный пенопласт или пористый пластик. В общем материал может быть любым, его главное качество термоизоляция.
Стекло — органическое, выглядит довольно хрупко, но на самом деле материал прочный.
Клей — суперклей.
Потом для удобства сделал застёжку на магнитиках .

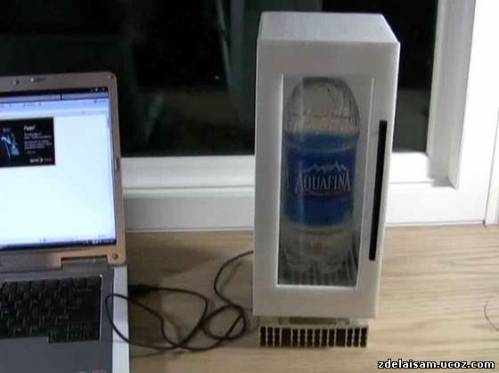

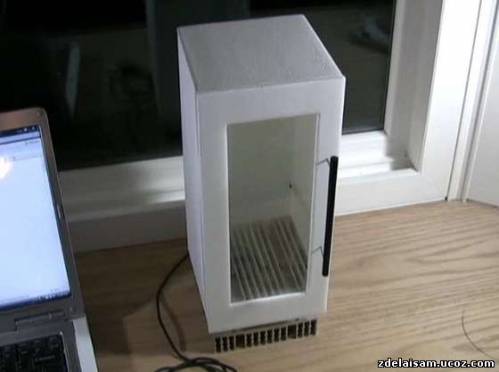

Получилось нормально — туда спокойно влезает бутылка минералки, а что ещё спасёт в жаркий летний день ?! :-))

Следующим моим шагом стол модинг холодильника!

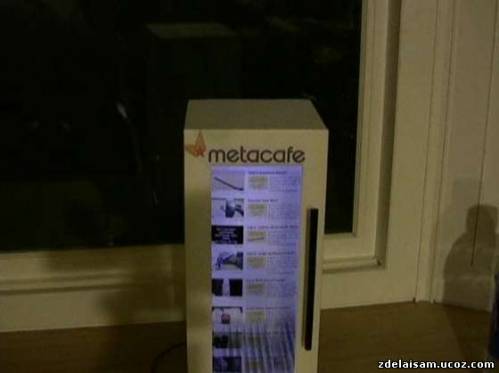

Я распечатал на прозрачном листке свою любимую веб страницу и наклеил на стекло! Потом во внутрь вмонтировал светодиод и запитал его от того же USB кабеля. вот и всё!

Получилось супер!
Удачи Вам!
P.S. Заместо больших радиаторов можно использовать маленькие радиаторы с кулерами — это будет даже немного лучше по габаритам и охлаждению!

Мини-холодильник на элементе Пельтье (TEC1-12706) своими руками | Лучшие самоделки

В летнее жаркое время находясь на даче или в душном офисе где нет холодильника наверняка захочется выпить охлаждённый напиток или же просто сохранить до обеда еду, чтобы не испортилась, для этого предлагаем сделать очень простой в изготовлении мини-холодильник на элементе Пельтье TEC1-12706 своими руками, изготовление такого холодильника не займёт у Вас много времени.
