6 способов решить проблему мигания светодиодных и энергосберегающих ламп

Чаще всего с вопросом почему мигает светодиодная лампа вы можете столкнуться после ремонта или замены обычных ламп накаливания на энергосберегающие. Решить эту проблему можно 6 разными способами. Но чтобы узнать в чем причина такого странного поведения ламп для начала покопаемся в теории.

Вот одна из типовых схем энергосберегающей лампы.

Напряжение 220В поступает на диодный мост. В итоге получается постоянное напряжение определенной пульсации. Чтобы выровнять эти пульсации используется конденсатор С4. Вот как раз этот конденсатор и является всему виновником.

Подсветка выключателя

Самой главной причиной моргания выключенных светодиодных и энергосберегающих лампочек является наличие подсветки в выключателе. При выключенном выключателе маленький ток все равно продолжает течь по цепи подсветки заряжая фильтрующий конденсатор. Зарядившись, конденсатор пытается запустить схему питания лампы, однако «силы» не хватает и он тут же разряжается, а лампочка кратковременно вспыхивает. Затем все это повторяется снова и снова.

Распространены 6 основных методов избавления мигания выключенных энергосберегающих ламп:

1. шунтирование резистором
2. шунтирование конденсатором
3. подключение подсветки отдельным проводом
4. использование проходного выключателя
5. демонтаж подсветки внутри выключателя
6. включение параллельно светодиодной обычной лампочки

Шунтирование резистором

Бороться с миганием можно зашунтировав схему определенным сопротивлением. Для этого берете резистор сопротивлением 1мОм и мощностью от 0,5 до 2Вт.

Для безопасности лучше заизолировать его термоусадкой.
Лучшее место подключения для резистора — это распределительная коробка. Подключаете его между нулевым и фазным проводами лампочки (параллельно энергосберегайке). Особенно удобно подключать этот резистор через зажимы Wago.

После этого ваша лампа перестанет моргать.

Если ваша распредкоробка запрятана и к ней нет доступа (хотя это уже является нарушением), или в ней нет свободного места, то резистор можно припаять прямо к фазному и нулевому проводу люстры. После чего запрятать концы в клеммник.

Метод имеет большой минус.

Сопротивление будет греться, а при неправильном подборе мощности и вовсе может привести к пожару.

Кроме того, современные электронные счетчики в квартире будут учитывать расход энергии на нагрев сопротивления, и вы в конечном итоге будет платить не только за освещение, но и за эту «модернизацию».

Устраняем мигание светодиодной лампы с помощью конденсатора

Если у вас нет резистора, то вместо него можно воспользоваться конденсатором емкостью от 0,01 до 1мкФ и напряжением с двухкратным запасом от импульсных помех 2*220=440В. Но надежнее всего брать минимум 630В.

Когда нет конденсатора на 630В, а есть на 400В, то при помощи паяльника можно собрать вот такую схемку.

Здесь один резистор служит для защиты конденсатора от импульсных помех, а второй для разряда конденсатора.

В цепи переменного тока, конденсатор это по сути реактивное сопротивление, которое не учитывается эл.счетчиком и в отличии от резистора конденсатор не греется.

Поэтому установка конденсатор более предпочтительнее и безопаснее. Устанавливайте его в те же места, что и вышеописанные с использованием сопротивления (распредкоробка, клеммник люстры).

Где найти такой конденсатор? Чтобы не бегать по радиомагазинам можно просто разобрать уже сгоревшую энергосберегающую лампу и вытащить оттуда или взять из обычного стартера для люминисцентных ламп.

Правда есть одно НО. Применять лучше бумажный или керамический, т.к. электролитический при скачках напряжения может не безопасно взорваться. Так что если вы взяли именно его в качестве шунта, обязательно берите с большим запасом по напряжению.

Отдельный нулевой провод

Если у вас выключатель находится в одном блоке с розеткой или к выключателю подведен еще и нулевой провод, то подсветку можно жестко подключить к фазе и нулю. Она будет гореть постоянно, но лампочка моргать уже не будет. Метод связан с прокладкой дополнительных проводов и не очень удобен.

Проходной выключатель

Также можно воспользоваться проходным выключателем вместо обычного. В этом случае в одном положении будет гореть лампочка, а во втором подсветка. Лампочка также моргать не будет.

Это достигается за счет прямой подачи в отключенном положении на лампу только нулевых проводников.

И уже никакие наводки не заставят ее засветиться. Правда здесь также нужно заводить нулевой проводник на выключатель. Зато данный способ позволяет избавиться от мигания, даже когда подсветка не является этому причиной! (об этом сказано ниже).

Если вас не сильно напрягают дополнительные затраты связанные с покупкой проходного переключателя, и залезать в дебри с выбором подходящих резисторов и конденсаторов у вас нет желания, то этот метод наиболее оптимальный.

Подключение простой лампочки

А когда в люстре имеется несколько рожков, то можно вместо одной энергосберегающей лампочки параллельно поставить лампу накаливания. Мигания также должны прекратиться.

Метод работает только при наличии нескольких патронов в одной лампе и наверное самый мало затратный.

Здесь есть плюсы и минусы. Минус — вы лишаетесь преимущества экономии электроэнергии, ради которой скорее всего и переходили на энергосберегайки.
Плюс — освещение становится приятнее для глаз. В некоторых ювелирных мастерских применяют именно такой свет.

Демонтаж подсветки

Ну а наконец самый радикальный метод, когда уже сдают нервы — просто выдерните ненавистную подсветку из выключателя. Правда возникает вопрос для чего вы тогда покупали такой выключатель?

Моргает даже без выключателя с подсветкой

А что делать если ваш выключатель без подсветки, а лампа все равно моргает? При отключенном выключателе длинный питающий провод лампы может выступать своеобразной антенной. И если рядом с ним в одной штробе проложены много параллельных проводов под напряжением, то в отключенном проводе лампочки, они начнут наводить свое электрическое поле.

В результате чего образуется потенциал, который может заряжать фильтрующий конденсатор в схеме питания люминесцентной лампы.

Что с этим делать? Все также шунтировать лампу относительно маленьким сопротивлением, конденсатором или применять методы описанные выше.

Увидеть пульсацию / LampTest corporate blog / Habr

Я часто пишу о пульсации плохих светодиодных ламп (а теперь ещё и о пульсации подсветки телевизоров). Напомню, пульсация света может приводить к усталости глаз и мозга, вызывать головные боли и приводить к обострению нервных заболеваний.

Для определения пульсации света многие используют камеры смартфонов — если свет пульсирует, по экрану бегут полосы, причём чем они чернее, тем пульсация больше.

Но это лишь косвенный «взгляд на пульсацию» — мы видим интерференцию между пульсацией света и работой электронного затвора камеры. На некоторых смартфонах полос может и не быть из-за программного подавления пульсаций.

Сегодня я дам вам возможность увидеть пульсацию непосредственно, как она есть.

С помощью камеры, снимающей со скоростью 1200 кадров в секунду, я зафиксировал пульсацию света обычной лампы накаливания 25 Вт (у ламп накаливания чем меньше мощность, тем больше пульсация) и плохой светодиодной лампы.

Я воспроизвожу видео со скоростью 10 кадров в секунду, поэтому получается замедление в 120 раз.

Лампа накаливания:

Нить лампы накаливания не успевает остыть, поэтому пульсация небольшая — коэффициент пульсации 23%. Это означает, что минимум яркости лишь на 23% меньше уровня максимума. Такая пульсация практически незаметна глазами и вреда от неё нет.

А вот так светит плохая светодиодная лампа.

100 раз в секунду лампа полностью гаснет, а потом загорается снова. Коэффициент пульсации 100%.

Такая пульсация раздражает. Её отлично видно боковым зрением и при быстром переводе взгляда (объекты в поле зрения «распадаются» из-за стробоскопического эффекта). Именно от такой пульсации света устают глаза и может болеть голова.

К счастью, ламп с пульсацией на рынке всё меньше и меньше. Лампы с обычными цоколями E27 сейчас почти все без пульсации, пульсирующие лампы с цоколями E14 ещё встречаются (чаще всего филаментные свечки и шарики). К сожалению, более половины светодиодных микроламп с цоколем G9 имеют пульсацию 100% (очень сложно разместить в малюсеньком корпусе хороший драйвер со сглаживающим конденсатором).

Никогда не используйте в жилых помещениях лампы с видимой пульсацией света. Проверить наличие или отсутствие пульсации можно как с помощью смартфона, так и с помощью обычного карандаша.

© 2018, Алексей Надёжин

Пульсация и мерцание светодиодных ламп

Что такое мерцание и пульсация светодиодных ламп

Мерцание (мигание) отличается от пульсации тем, что мерцание видно невооруженным глазом. Пульсация не видна, но она утомляет глаза и ухудшает самочувствие — начиная с влияния на нервную систему и заканчивая физиологическими изменениями при длительном воздействии. До широкого распространения светодиодов основным источником пульсации света были светильники с люминесцентными (ртутными) лампами. При оснащении ими помещений выполнялись рекомендации по смещению фазы на отдельных светильниках и установки на местах индивидуальных светильников с лампами накаливания, для равномерной подсветки и устранения стробоскопического эффекта. Кроме того, люминофор в лампах имел послесвечение, хоть и не длительное. Распространение светодиодной подсветки и коммерциализация привели к тому, что помещения наполнились светом низкого качества, а за своей безопасностью в этом вопросе нужно следить самостоятельно.

Подопытная светодиодная лампа для проверки на наличие пульсаций

Причины мерцания (мигания) светодиодных ламп

1. Лампа не исправна.
2. Электрическая сеть имеет недостатки. Если лампа мерцает, когда выключатель в выключенном положении, значит на лампу подается напряжение (например, выключатель размыкает не фазный, а нулевой провод). Если лампа мерцает, когда выключатель включен, помимо неисправности самой лампы причиной может быть низкое напряжение или плохая проводимость, например, вызванный окислением контактов в патроне, соединения люстра-проводка, в выключателе.
3. Наличие индикатора или подсветки в выключателе.

Устранение причин мерцания

1. Исправление недостатков проводки – самый лучший и безопасный способ.
2. Замена лампы. Если производитель продумал схему лампы это может помочь, даже если выключатель отключает нулевой провод вместо фазного или в выключателе есть индикатор подсветки.
3. Установить в цепь электропитания шунт.

Причины пульсации

1. Производитель сэкономил на схеме питания.
2. Схема вышла из строя

Подробнее о пульсации

Пульсация изначально имеется в электросети (можно почитать про переменный ток). От ламп накаливания пульсации нет. Раскаленная нить не успевает остывать и продолжает светится (немного слабее) в те мгновения, когда напряжения на ней нет. Светодиод, это быстродействующий элемент. Если производитель лампы не борется с пульсацией, то светодиоды плохих ламп зажигаются и гаснут 50 раз в секунду. Причем гаснут они могут на время равное свечению – пропуская один полупериод 50 Гц. Получается настоящий стробоскоп, который не видит глаз, но воспринимает мозг. Для производителя ламп устранение пульсации — это дополнительные элементы в схеме и увеличение стоимости лампы.

Выбор лампы накаливания или светодиодной лампы

Лампа накаливания гарантированно обеспечивает равномерное свечение, но использовать только их или в перемешку со светодиодными не целесообразно по следующим причинам:

1. Светодиодные лампы сильно подешевели и если они проработали гарантийный срок (вы сохранили чек гарантию) их использование выгоднее ламп накаливания. К сожалению пока технология развита недостаточна и лампы часто выходят из строя еще на гарантийном сроке. Поэтому обязательно сохраняйте чек и коробку (ее можно сложить). Чеки часто выцветают, поэтому идеальный вариант — попросить бумажный товарный чек.
2. У ламп накаливания нет полного затухания при пульсации, у хороших светодиодных ламп пульсации нет вообще.
3. Производители сильно экономят на лампах накаливания. Чтобы лампа накаливания светила пусть даже теплым белым светом, должна быть качественная нить накала, выдерживающая высокую температуру, а этого увы нет. Нынешние лампочки накаливания сильно желтят. Например, с люстрой где 3 лампочками по 60 Вт, в светлых и открытых плафонах, даже в небольшой детской комнате хрущевки будет темновато. А фотографии сделанные в этой комнате будут отдавать желтизной, если фотокамера не дорогая, с хорошей автоматической настройкой баланса белого.
4. Экономят производители люстр и пластиковые патроны, несмотря на то, что на них написано 60 Вт от температуры ламп накаливания будут постепенно темнеть и рассыхаться даже с открытыми плафонами.
5. Вопросы безопасности. Лампа накаливания может разбиться, даже не по вашей вине, а «взорваться» в люстре — в следствии низкого качества отлетает стеклянная колба (фото ниже). В настольных лампах — может стать причиной ожога у детей.

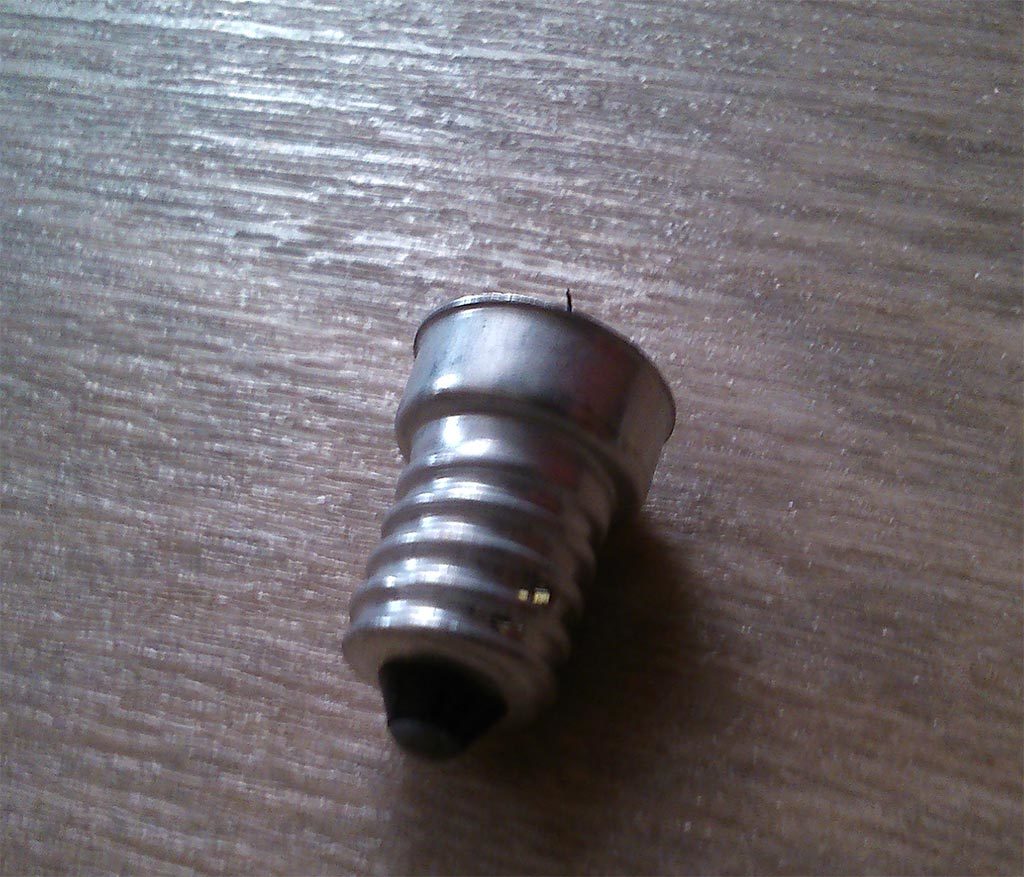

При включении лампы колба оторвалась от цоколя и разбилась на множество осколков Жесточайшая экономия — металл на столько тонкий, что прогорел при перегорании лампы

Как бороться с пульсацией

1. Покупать светодиодные лампы, помеченные знаком «без пульсации».
2. Не заказывать безымянные лампы с зарубежных интернет-магазинов.
3. Покупать лампы известных брендов.
4. После покупки проверьте лампу с помощью камеры телефона (об этом ниже).
5. Проверять лампы периодически, на случай если схема вышла из строя.

Тест лампы с маркировкой «без пульсации»

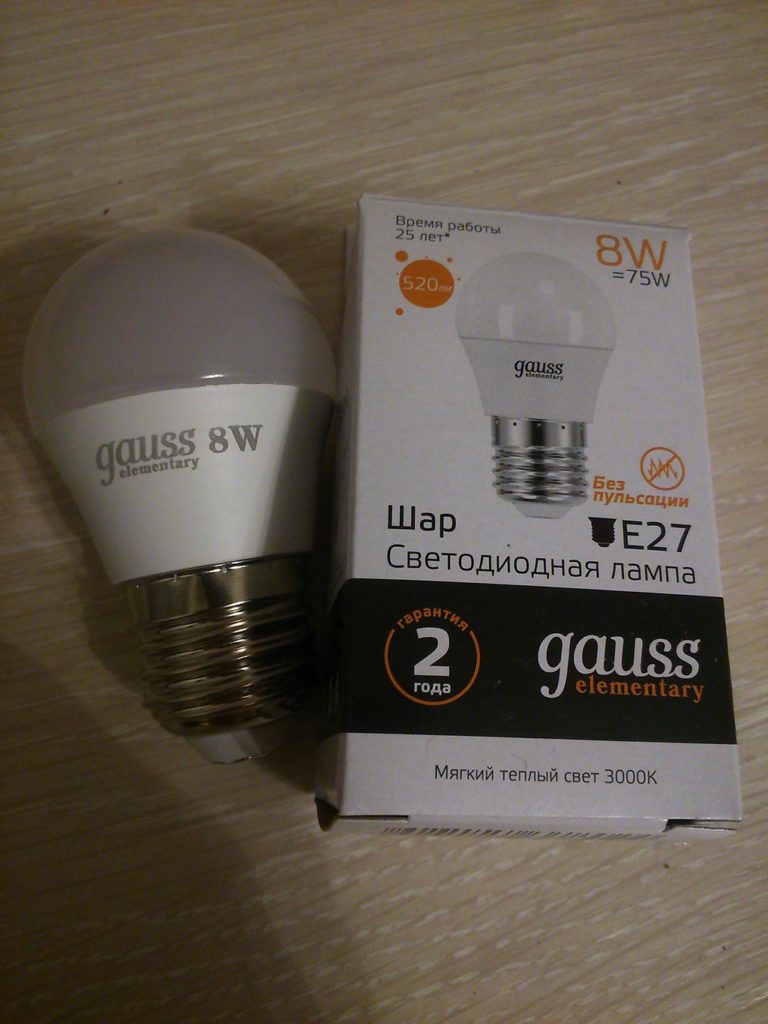

Мне было интересно на сколько лампа соответствует знаку «без пульсации». Поэтому помимо народных тестов — карандашный и камерой смартфона, одна лампа была разобрана и осциллографом замерена реальная пульсация напряжения.

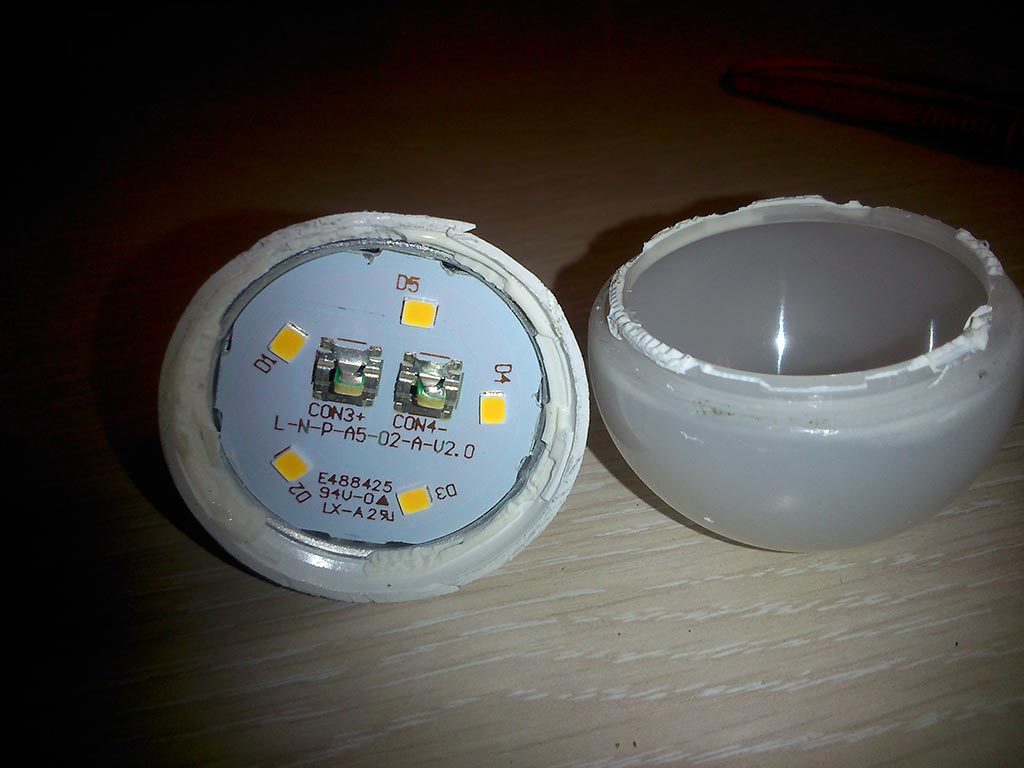

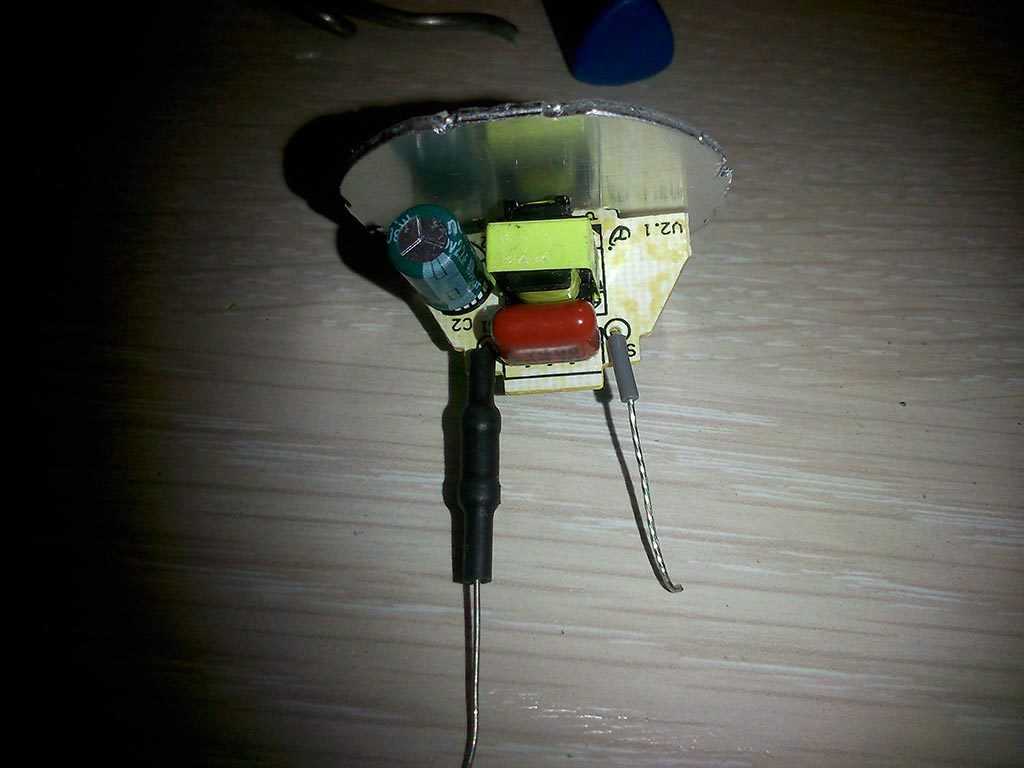

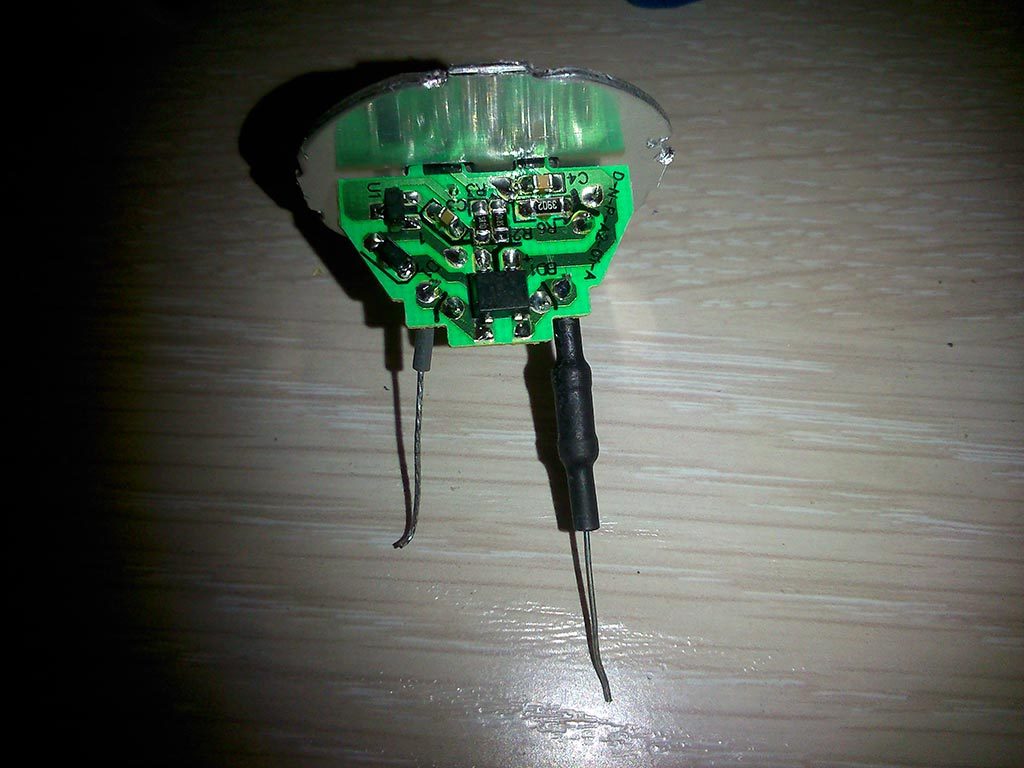

Светодиодная лампа без крышки Что внутри светодиодной лампы Схема внутри светодиодной лампы Подключаем осциллограф для измерения пульсации светодиодной лампы

Выяснилось, что незначительные колебания имеются, но это не полное отсутствие напряжение, светодиод продолжает работать и не теряет в яркости. Знак «без пульсации» производитель светодиодной лампы поставил обоснованно. Качественная светодиодная лампа даже выигрывает по ровности светового потока у лампы накаливания.

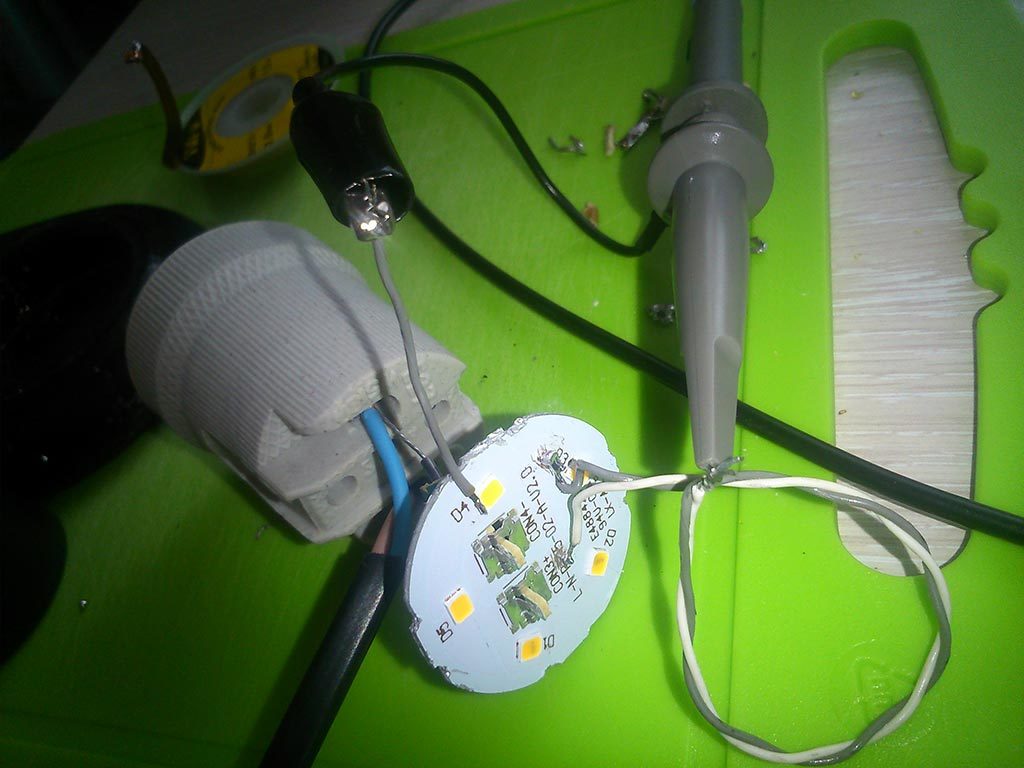

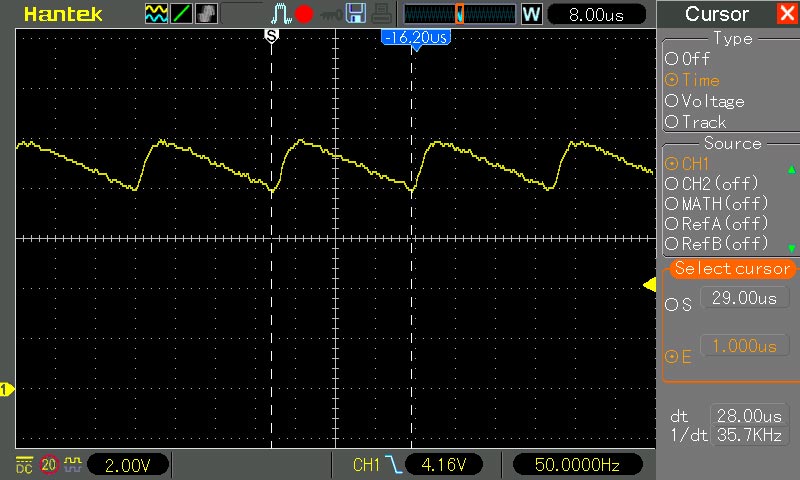

На осциллограмме напряжение питания группы светодиодов лампы. У некачественных LED ламп напряжение падает до 0 вольт (желтый маркер слева)

Проверка лампы в домашних условиях

Проверка с разбором лампы сложна, вызывает потерю гарантии и осциллограф штука не дешевая. Мультиметром измерять бесполезно так как он колебаний не уловит. Цена на специальные приборы высока. Остаются народные тесты – карандашный и камерой телефона. Карандашный тест мне не нравится. В нем друг на друга накладываются сразу два субъективных момента – скорость трясения карандашом и индивидуальное восприятие оптического эффекта.

Тестирование ламп на пульсацию камерой смартфона

Тестирование ламп на пульсацию камерой смартфона более объективно. Камера смартфона снимает со скоростью от 30 кадров в секунду. Поэтому она успевает запечатлеть моменты, когда лампа гаснет или снижает яркость.

1. Камеру нужно поднести как можно ближе к лампе, чтобы не мешали другие источники света.
2. На видео и фото пульсация проявляется как горизонтальные темные полосы.
3. Полосы будут тем отчетливей, чем выше скорость сьемки камеры (число кадров в секунду).
4. Смартфон нужно протестировать на плохой, пульсирующей лампе. Иногда производители смартфонов снабжают их программным обеспечением маскирующим пульсации и нужно убедится, что ваш смартфон не содержит этой функции.

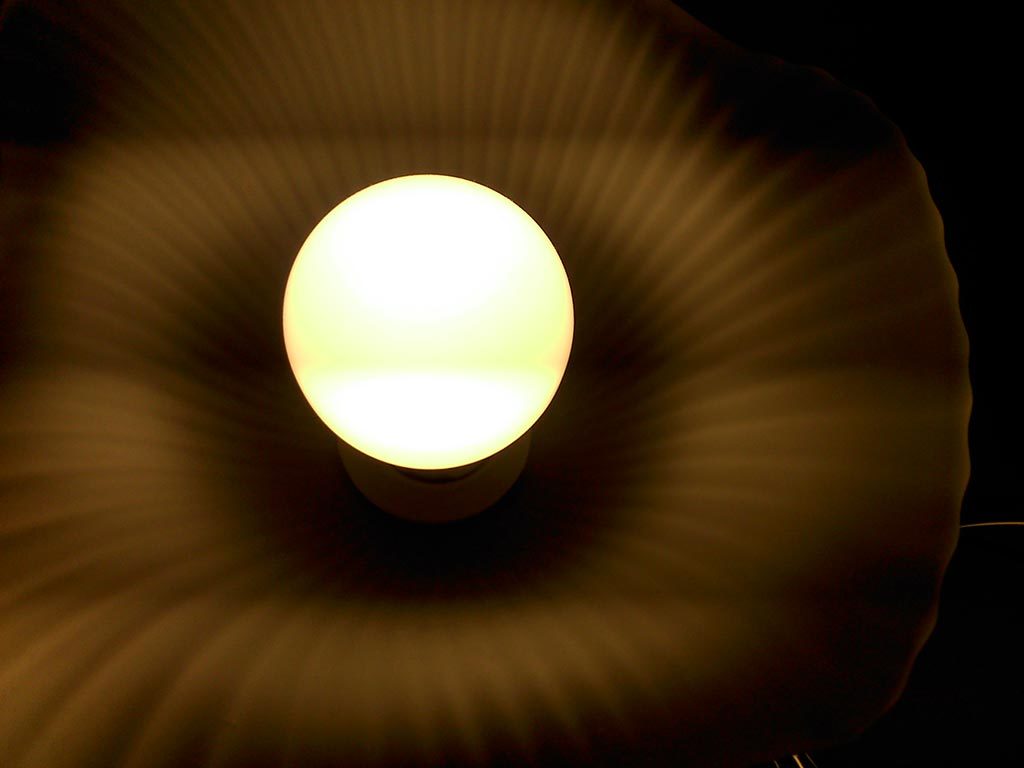

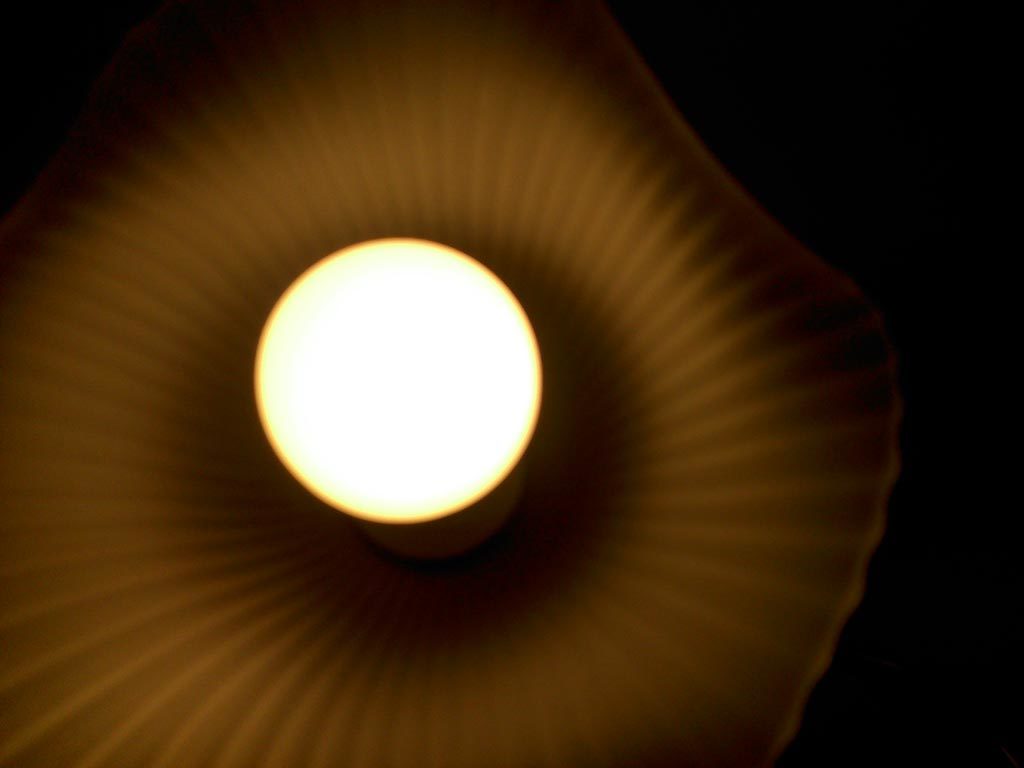

Лампа аналогичная протестированной. Пульсации отсутствуют Светодиодная лампа у которой камера смартфона выявила пульсацию

Что делать с ранее купленными пульсирующими лампами

Их можно использовать в помещениях, где человек находится меньшее время – коридор, ванная, кладовая. Использовать совместно с лампами не дающими пульсации, постепенно переходя на качественный свет.

Если вы закладываете осветительное оборудование или являетесь поставщиком, не оставляйте этот вопрос без внимания. На сегодняшний день осветительное оборудование в части пульсации должно соответствовать СНиП 23-05-95, СанПиН 2.2.2/2.4.1340-03, ГОСТ Р 54945-2012 проблемы могут возникнуть при отсутствии сертификатов соответствия и не проведенной аттестации помещений и рабочих мест.

Небольшое дополнение. На фото видно название фирмы Gauss, это не реклама. Так же удалось найти лампы Camelion с упаковками сохраненными для гарантии. У старой лампы отсутствовал значок «без пульсаций» и тест камерой пульсацию выявил. У лампы купленной позднее, со знаком, пульсации не было.

Светодиодные лампы G4 без пульсации / LampTest corporate blog / Habr

Продолжаю разгребать завалы лампочек. За прошлую неделю протестировал более 75 штук. Осталось внести по ним данные на сайт.

Среди протестированных ламп, попались две микролампы формата G4, которые меня удивили.

Я был уверен, что невозможно сделать так, чтобы у таких маленьких ламп не было пульсации света при питании от переменного напряжения и единственный способ избежать пульсации — питать 12-вольтовые лампы от источника постоянного напряжения. Оказалось, что сделать лампы без пульсации в таком формате всё таки возможно. Пульсация света этих ламп не превышает полутора процентов.

Для того, чтобы сгладить пульсацию, нужен конденсатор большой ёмкости. На первый взгляд его здесь нет.

С одной стороны платы катушка по центру, микросхема с 5 выводами, резистор и три детали, похожих на диоды. С другой стороны ещё две таких же детали и большой жёлтый прямоугольник с надписью 107D. Это и есть конденсатор, но не обычный цилиндрический электролитический, а танталовый. 100 мкФ, 20 В.

В китайских лампочках подобного типа с недопустимой пульсацией 60% (такие лампы лучше питать от постоянного напряжения, чтобы избежать пульсации света) подобный конденсатор тоже есть, но на нём написано 476C — 47 мкФ, 16В. Для двухваттной лампы такой ёмкости недостаточно.

Первые две цифры в маркировке умножаются на множитель, который кодируется третьей цифрой (6 — 1 мкФ, 7 — 10 мкФ), буква означает рабочее напряжение (A — 10 В, C — 16 В, D — 20 В).

Зная эту информацию, можно определить, будет ли пульсация у лампы подобной конструкции по тому, что написано на конденсаторе. Для 1.5-2 Вт реальной мощности (на упаковке может быть написано и 3 Вт), нужно не менее 100 мкФ.

p.s. Лампы без пульсации на заглавной фото — Gauss. Они меня удивили ещё и тем, что при высоком измеренном CRI у них неприятный зеленоватый свет. Об этом напишу ещё отдельно.

p.p.s. Потратив почти всю прошедшую неделю на тестирование (а вносить данные на сайт ещё предстоит на этой неделе) я осознал, что без посторонней помощи мне не обойтись. В связи с этим для развития проекта lamptest.ru ищу:

1. Человека, работающего в центре Москвы рядом с метро, который сможет принимать лампочки на тестирование, аккумулировать их у себя и раз в пару недель отдавать их мне (я готов сам за ними приезжать), а потом забирать их у меня (снова сам приеду) и раздавать обратно.

2. Помощников на общественных началах, готовых заниматься одной или несколькими вещами:

— фотографирование ламп;
— внесение данных по лампам в базу перед тестированием;
— тестирование ламп на работу с выключателем, имеющим индикатор;
— тестирование ламп на минимальное напряжение;
— замер температуры корпуса ламп после нагрева;
— замер потребляемой мощности;
— внесение данных в базу после тестирования.

Тут главная проблема с перемещением ламп туда-сюда, как вариант это можно делать через человека из первого пункта.

3. Помощников, готовых заниматься покупкой и возвратом ламп в магазинах.

4. Программистов, готовых взяться за написание приложения для измерения светового потока на смартфоне (есть мысли, как это сделать). Ещё можно попробовать сделать измерение пульсации и может быть даже спектра, цветовой температуры и CRI.

5. Людей, готовых войти в консультативный совет проекта, для обсуждения того, что нужно сделать и что изменить.

6. Лаборатории с фотометрическим шаром, готовые бесплатно измерить световой поток десятка моих образцов (для подтверждения точности моих измерений).

© 2016, Алексей Надёжин

Почему светодиодная лампа мигает: 5 причин

Современное освещение требует денежных затрат и может серьезно разочаровать владельца квартиры когда новый светильник из магазина не оправдал ожиданий.

Покупателю лучше заранее понять, почему мигают светодиодные лампы во включенном состоянии или при отключенном выключателе, какие электрические процессы влияют на их работу.

Эту тему я излагаю ниже.

Содержание статьи

Почему светодиодная лампа может создавать нестабильное освещение: краткое объяснение физических процессов

Свечение светильника создается светодиодами за счет протекания через их полупроводниковый переход тока только постоянно направленного в одну сторону.

При смене полярности света не будет, что хорошо видно на приложенном графике протекания синусоиды.

Современная светодиодная лампа состоит из какого-то определенного количества светодиодов, подключенных последовательными и параллельными цепочками. По ним протекает постоянный ток от источника напряжения, называемого драйвером питания или просто блоком.

Сила свечения каждого полупроводникового перехода определяется величиной тока, проходящего через него. С увеличением силы тока световой поток возрастает по кривой реальной характеристики, а с уменьшением снижается.

На свечении сильно сказывается величина нагрева полупроводникового перехода. Поэтому применение качественных радиаторов охлаждения, принудительный обдув и даже естественная система вентиляции улучшают световые характеристики.

Помещение же светодиодного источника внутрь не вентилируемого пространства подвесного либо натяжного потолка или в другое подобное место ухудшает освещение и снижает ресурс работы самых качественных светодиодов.

Для дальнейшего анализа принципов работы светодиодного освещения нам важно учитывать еще один научный факт: даже очень незначительное изменение прямого падения напряжения на полупроводниковом переходе ведет к большим колебаниям протекающего тока.

Это значит, что стабильности величине тока необходимо уделять повышенное внимание. Но, производители светодиодных ламп в этом вопросе идут двумя путями, создавая:

1. сложные и дорогостоящие модули, обеспечивающие устойчивую стабилизацию тока даже при значительных колебаниях входного напряжения;
2. самые простые блоки, которые за счет резистивно-емкостного делителя значительно снижают амплитуду входной синусоиды 220 до нескольких вольт, а затем пропускают ее через диодный мост. После него получается пульсирующий сигнал, который затем сглаживается выравнивающим электролитическим конденсатором.

Конечно, есть еще и промежуточные варианты, но останавливаться на них сейчас нет смысла: у нас другая задача.

Простой драйвер ASD JCDR 5.5W GU5.3 выглядит следующим образом.

Его электрическая схема приведена ниже. Ни о какой стабилизации тока здесь не думали.

Даже вопрос стабилизации напряжения в нем не решен: нет ни одного даже простейшего стабилитрона. Схема работы построена на том принципе, что входные 220 вольт не должны меняться, а в нашей действительности это неосуществимо.

Драйвер тока светодиодной лампы среднего качества уже содержит в своем составе фильтр помех, микросхему, работающую по принципам учета обратной связи выходного сигнала, трансформаторные высокочастотные преобразователи, разделяющие каналы передачи информации.

Разнообразными моделями производители предоставляют довольно широкий ассортимент своей светодиодной продукции разной ценовой категории для массового покупателя.

Задача потребителя: выбрать для себя такой светильник, который лучше подойдет под конкретные условия эксплуатации по стоимости и цене. Каждый человек должен руководствоваться в этом вопросе только личными интересами.

Как проверить качество светодиодной лампы самостоятельно: 2 простых визуальных метода и опыт измерения коэффициента пульсаций

Мигание любой лампочки может быть:

1. низкочастотным, когда оно явно раздражает наши глаза;
2. высокочастотным, которое не так заметно сразу, но тоже отрицательно влияет на зрение.

Скрытые отклонения стабильности работы любого источника света можно визуально оценить по стробоскопическому эффекту.

Первый способ

Достаточно взять в руку карандаш, шариковую ручку или любую похожую палочку. Останется только поднести его к работающему источнику и создать возле него быстрые возвратно-поступательные движения на пути глаз человека.

В этой ситуации наш взгляд заметит небольшие области свечения, выдающие пульсации нестабильного освещения. Требуется небольшой навык.

Метод приблизительный, оценочный, но работающий.

Второй способ визуальной оценки

Сейчас в каждом мобильном гаджете встроен цифровой фотоаппарат, который позволяет сразу оценить состояние стабильности потока светового излучения.

Посредством любого смартфона или мобильника можно приблизительно оценивать качество освещения. В нем пульсации видны лучше.

Третий способ: определение коэффициента пульсаций

Более качественно и точно оценить качество свечения позволяет метод измерения.

Принцип его работы:

• свет лампы направляется на фотодиод широкого спектра;
• вырабатываемый ток направляется на операционный усилитель, преобразующий его в пропорциональное напряжение;
• подключенный осциллограф показывает состояние сигнала и величины колебаний напряжения;
• по полученным значениям рассчитывается коэффициент пульсаций.

Реализовать этот принцип позволяет сборка усилителя по нижеприведенной электрической схеме. Основные компоненты и их маркировка приведены подписями.

Коэффициент пульсаций оценивается отношением уровней минимального напряжения к максимальному, выраженному в процентных отношениях и вычисляемому по формуле:

К = 1 — (Uмин / Uмакс)

Весь этот процесс подробно объясняет владелец видеоролика Publikz.com. Тема познавательная, полезная. Смотрите и повторяйте.

А я перехожу от теоретического объяснения физических процессов к практическим рекомендациям.

Как влияет заниженное напряжение сети на мерцание светодиодов

Здесь работает тот же принцип, что и у «севшей батарейки», которая долго не проработает. Любой драйвер питания создается для эксплуатации в определенном диапазоне рабочего напряжения и имеет какой-то свой резерв.

У дорогих моделей создан запас побольше, а на бюджетных — ограничен, а то и занижен. Это необходимо учитывать.

Особенно характерно некачественное электроснабжение с просадками амплитуд для жителей сельской местности с протяженными воздушными линиями электропередач.

Такова суровая реальность, но ее можно исправить. Как поднять заниженное напряжение сети до 220 вольт в частном доме я специально изложил в отдельной статье. Читайте там.

Для нормальной работы светодиодной лампы необходимо создать ей оптимальное питание. Поэтому с проверки его величины я рекомендую начинать процесс ремонта и поиска места неисправности.

Уровень должен укладываться в 207÷253 вольта. Причем на нижних значениях некачественные драйверы могут уже нестабильно работать.

Какие проблемы создает наведенное напряжение

Термин наведенное напряжение используется для определения потенциала электрической энергии, передающегося за счет электромагнитного преобразования от действующего силового оборудования на замкнутую цепь.

В ней начинает протекать ток разряда. Нарисовал эти процессы упрощенной картинкой, показав электромагнитное преобразование символом трансформатора.

Прочувствовать, что это такое мне помогла прогулка не велосипеде. Я в сырую погоду возвращался по хорошо проверенной трассе. На ней автомобильное шоссе пересекается с действующей воздушной ЛЭП 330 кВ.

До этого момента я много раз проезжал в сухую погоду без каких-либо ощущений, а влажность сыграла злую шутку: небольшой по силе, но вполне ощутимый разряд пришлось почувствовать всем телом.

Точно так же силовые провода, расположенные параллельно или рядом с цепями освещения, могут наводить дополнительное напряжение на светодиоды.

Под действием приложенного потенциала возникнет их мерцание. В этой ситуации может спасти экранирование, как частный случай.

Однако лучше заранее исключить наводку на стадии проекта, не допускать близкой прокладки высоковольтных цепей, работу мощных нагрузок типа сварочных аппаратов и подобных устройств.

Как влияют на качество светодиодного освещения импульсные блоки питания

Вся современная бытовая техника имеет в своем составе ИБП. Их принцип работы основан на преобразовании 50 герц бытового напряжения в высокочастотный сигнал с последующим его выпрямлением и дальнейшей обработкой.

Эта высокая частота с техники должна отфильтровываться конденсаторами и дросселями, встроенными в блок. Но, они в каких-то ситуациях могут не справиться с этой задачей или быть повреждены.

Тогда наведенный в/ч сигнал, например, от включенной микроволновки, цифрового телевизора или другой техники будет проникать в бытовую сеть, создавать высокочастотные помехи.

Они тоже скажутся на работе драйвера светодиодной лампы, что особенно будет заметно на моделях, использующих резистивно-емкостной делитель напряжения или простое трансформаторное преобразование.

Проверить наводку высокочастотных импульсов от оборудования в своей квартире просто: достаточно отключить их из работы. Но этот прием может не сработать, когда помехи идут от соседей или из сети.

Здесь лучше всего оценивать качество синусоиды питающего напряжения осциллографом, но это дорогая проверка.

Некачественный монтаж проводки и дребезг контактов

О том, как выполнять электромонтажные работы в квартире и частном доме я уже написал отдельную статью. Электрические нагрузки должны надежно передаваться, не вызывать перегрев токоведущих жил и повреждение изоляции.

На качество работы электропроводки влияют способы соединения проводов между собой и с коммутационными аппаратами. Контакты выключателей, клеммников, соединителей необходимо подбирать по коммутируемой мощности.

Любое нарушение переходного электрического сопротивления сказывается на качестве питающего напряжения, а оно может повлиять на мерцание чувствительных светодиодов.

Если в лампе работает хорошо налаженный дорогой драйвер, то он справится с такими помехами. А вот упрощенные модели с простым преобразованием сигнала могут и подвести.

Отдельно остановлюсь на дребезге контактов. Он характерен практически для всех механических выключателей и переключателей, включая релейные устройства.

У них коммутации мощностей, особенно разрывы токоведущих цепочек под нагрузкой, происходят максимально быстро под действием сил отключающих пружин или электромагнитов.

Замыкание контактов сопровождается ударом металлической части подвижного контакта по стационарно закрепленному основанию. При этом создается усилие противодействия, под действием которого контакт отскакивает, как мячик или молоток при ударе по наковальне.

Пружина дожимает контакт на основание, преодолевая затухающее усилие сопротивления. Во время кратковременного протекания этих противоположных процессов ток меняется по величине. Дополнительно сказываются переходные процессы.

Качественно собранная проводка и хорошо подобранные и налаженные коммутационные аппараты не создают проблем владельцу квартиры, а всевозможные нарушения и упрощения вполне способны ухудшить эксплуатационные характеристики, привести к миганию светодиодов.

Диммирование светодиодных ламп: когда возникает мигание света

Следует четко представлять, что не все конструкции led ламп подвергаются внешнему способу управления своей яркости от диммера, а только те, которые специально разработаны для таких условий эксплуатации.

Диммируемая лампа имеет специальное обозначение на упаковке в виде знака ручки поворотного регулятора — диммера.

Если он не обозначен и отсутствует, то нет смысла подключать упрощенную модель: она станет мерцать, ибо не приспособлена к таким условиям работы с пониженным напряжением.

Однако при желании регулирования светового потока led диодов можно воспользоваться специальной конструкцией драйвера с встроенным диммером.

Сейчас производители стали выпускать даже универсальный диммер для энергосберегающих и светодиодных ламп Dimax 544 plus.

Насколько эффективно он работает, здесь разбирать не будем. Я постарался дать общее представление, как избавиться от мигания светодиодных ламп, которые не приспособлены к диммированию, но подключены для него.

Не предназначенные для работы от диммера лед лампы могут создавать мерцание освещения. Им просто не хватит уровня напряжения для работы низкокачественного драйвера питания.

Как убрать мерцание бюджетной светодиодные лампы своими руками: 3 схемы

Выше по тексту я пытался сосредоточить ваше внимание на том, что не стоит приобретать дешевые led светильники. Но, если они уже куплены, то можно попытаться улучшить их работу.

Способ №1. Увеличение емкости выравнивающего конденсатора

Простой блок питания светодиодной лампы после делителя напряжения или входного трансформатора выпрямляет переменный сигнал электролитическим конденсатором С, сглаживающим пульсации.

Уменьшить их влияние на качество выровненного сигнала позволяет увеличение его емкости. Для этого допустимо параллельно обмоткам C подключить дополнительный конденсатор C1.

Второй вариант — заменить конденсатор C другим, более высокой емкости. Здесь действует принцип: чем больше, тем лучше. Но, без фанатизма. Дело в том, что все это электронное хозяйство размещается в цоколе лампы, а габариты там ограничены.

Можно, конечно, попытаться вывести дополнительный конденсатор наружу проводами, как отдельный модуль. Но, насколько удобно будет такое исполнение при эксплуатации?

Показал это решение на схеме пунктирными линиями и выделил добавляемые элементы сиреневым цветом.

Здесь же указал место для подключения дополнительного резистора R1.

Способ №2. Ограничение тока через светодиоды токогасящим резистором

Подключение добавочного сопротивления R1 в последовательную цепочку со светодиодами снижает потребляемую мощность, ток нагрузки и уменьшает их свечение, а заодно и пульсации.

Вполне достаточно снизить ток через цепочку HL1-HLn процентов на 25-30. Потребуется выполнить замер падения напряжения мультиметром на ней в реальной схеме и последующий расчет.

Зная напряжение и сопротивление R=1 кОм, по закону Ома рассчитывается ток, протекающий через все светодиоды. В принципе, его тоже можно измерить, или воспользоваться онлайн калькулятором.

Далее просто уменьшаем величину тока примерно на четверть и рассчитываем общее сопротивление. Из него вычитаем величину резистора R и получаем номинал R1.

Не забываем подобрать его по допустимой мощности. Иначе он может перегреваться и нарушать температурный режим всей лед конструкции либо вообще сгореть.

Оба способа использования дополнительного конденсатора и резистора кардинально не устраняют мигание led лампы, но значительно его ограничивают. Такие доработанные светильники можно устанавливать в подсобных помещениях, где они будут работать вполне надежно.

Варианты технической реализации этих двух методов показывает в своем видеоролике владелец Master Bobrov. Большую пользу вам может принести также ознакомление с комментариями, расположенными под видео.

Способ №3. Подключение самодельных фильтров

Считаю этот метод более эффективным, чем разобранные выше. Принцип его работы я уже объяснял раньше, рассматривая схемы импульсных блоков питания.

Подключение дросселей и конденсаторов должно гасить в/ч помехи, которые идут из сети на блок питания светодиодной лампы. Для простейших драйверов этого вполне достаточно.

Такой фильтр можно собрать отдельным модулем и включить непосредственно перед светильником. Его не обязательно встраивать в цоколь лампочки. Он не создаст проблем с оформлением малогабаритной конструкции.

Фильтр делается в диэлектрическом корпусе, монтируется в любом месте квартиры, но лучше — перед патроном.

Вот в принципе и все объяснение, почему мигают светодиодные лампы во включенном состоянии. Теперь кратко коснусь похожего вопроса, когда напряжение отключено коммутационным аппаратом.

Почему моргает светодиодная лампа при выключенном свете

Поможет ответить на этот вопрос простая развернутая схема подключения лед источника с простым драйвером питания.

Чрез подсветку отключенного выключателя (с неонкой или светодиодами) течет маленький ток, который проходит по обмотке трансформатора или резистивно-емкостного делителя и трансформируется или поступает на диодный мост.

После него небольшие импульсы воздействуют на обкладки конденсатора C. Они постоянного его подзаряжают, повышая емкостной заряд.

Когда потенциал его энергии становится достаточным для пробоя сопротивления цепочки подключенных светодиодов, то происходит разряд через их полупроводниковые переходы.

В этот момент наблюдается кратковременное свечение, и процесс повторяется по циклу.

Исключить это явление можно двумя способами:

1. Изъять цепь подсветки из выключателя, что проще всего сделать.
2. Зашунтировать цепочку подачи импульсов на блок питания светодиодной лампы.

Во втором случае можно использовать металлопленочный неполярный конденсатор на общее напряжение 630 вольт. Его номинал надо подбирать опытным путем из расчета емкости на 0,1÷1 мкФ в зависимости от конструкции и мощности светильника.

Другой вариант исполнения шунта — резистивное сопротивление с номиналом порядка 50 Ом и мощностью не меньше 2 ватта. Номинал ориентировочный, дан для справки при наладке. Требуется проверка по местным условиям.

Резистору может потребоваться охлаждение и отвод тепла, на него больше тратится полезная мощность. Но выбор способа за вами.

Вот и все основные причины, почему светодиодная лампа мигает и как можно устранить эти неприятные явления. Если знаете другие методы, то поделитесь в комментариях. Там же можете задать вопрос. Будем обсуждать и совместно решать.

Моргает светодиодная лампа при выключенном свете: причины и их устранение

Распространённая ситуация — купили экономичную светодиодную лампочку, подобрали и мощность, и цветовую температуру, работает отлично. Но появилась другая проблема — при отключении питания она мигает. Разобраться, почему моргает led-лампа при выключенном свете, довольно просто.

Из чего состоит светодиодная лампочка

Светодиод — полупроводниковый элемент, который преобразует электрический ток в видимое световое излучение. Отличается односторонней проводимостью, поэтому для подключения к бытовой сети переменного тока требует отдельного блока питания или встроенного в светодиодную лампу драйвера, играющего роль преобразователя.

Стандартная конструкция светодиодной лампочки выглядит следующим образом:

Конструкция светодиодной лампы

Причины и способы их устранения

Причины мерцания светодиодных лампочек и как их устранить.

Причина 1

Если установлены недорогие светодиодные лампы, в первую очередь ищите проблему в ней. Такие изделия, особенно неизвестного происхождения, сделаны с применением некачественных комплектующих. По этой причине возможно накопление заряда и мерцание даже при отключённом питании.

Чтобы убедиться, что проблема кроется в невысоком качестве лампы, то попробуйте поменяйте её. В 25% случаев мигание прекращается. Но меняйте не на такую же, купленную из одной партии, а попробуйте поставить лампу другого производителя.

Причина 2

Если замена лампы не помогла, проверьте правильность подключения к сети выключателя, особенно если электромонтаж был выполнен самостоятельно, а не профессиональным электриком.

Стандартная схема подключения предполагает, что фазный провод идёт на выключатель и разрывается им. Когда фаза подключена непосредственно к светодиодной лампе, то она в половине случаев будет мигать при выключенном питании.

Для устранения проблемы возьмите обычный пробник для определения фазы, который напоминает обычную отвёртку с металлическим колпачком на рукоятке. Прикоснитесь рабочей частью индикатора к контакту выключателя и пальцем коснитесь колпачка. Если провод фазный, то внутри пробника загорится индикаторная лампочка. При необходимости переключите провода, так чтобы на включение света шла фаза, то есть выключатель должен разрывать фазу.

Правильное подключение выключателя

Обращаем внимание — при использовании пробника-индикатора беритесь только за рукоятку, касание к рабочей части станет причиной удара током.

Причина 3

Если первые два способа не помогли устранить проблему, проверьте расположенную рядом проводку. В отдельных случаях она становится причиной появления устойчивого электрического поля, которое даёт наводку на часть цепи, идущей к светодиодной лампе. В результате этого и происходит периодическое вспыхивание отключённого осветительного прибора. Такой же эффект может быть и при нахождении рядом источник излучения, например, плохо экранированной микроволновой печи.

Для устранения проблемы уберите от лампы возможные источники электрического или электромагнитного поля. Поочерёдно отключите участки проводки в распределительной коробке. Если найден участок, при отсоединении которого светодиодная лампа перестала мигать, задумайтесь о замене провода в этой зоне квартирной сети.

Причина 4

Подобное мерцание может возникнуть и при плохом контакте в патроне или разъёме, при помощи которого подключена светодиодная лампа. Выкрутите её, проверьте состояние этой детали. При наличии окислов создаются условия для появления утечек тока, которые и становятся причиной кратковременного включения. Обычная зачистка контактов в большинстве случаев позволяет решить проблему.

Обращаем внимание — такие работы необходимо выполнять только при выкрученных пробках или отключённом автомате.

Основная причина 5

Но в основном с проблемой моргания светодиодной лампочки сталкиваются тогда, когда она подключается через выключатель с подсветкой. Причина заключается в следующем:

• Для сглаживания пульсации электрического тока после выпрямления на диодном мосте в драйверах применяется конденсатор. Отказаться от него нельзя, так как это вызовет увеличение показателя пульсации самого светодиода, что и встречается в дешёвых моделях led-лампочек.
• Установленная в выключателе подсветка обеспечивает наличие постоянного, хоть и минимального тока в цепи.
• В результате зарядившийся конденсатор активирует процесс включения светодиода, но его энергии хватает только для краткосрочной подачи необходимого напряжения на лампу.

Именно это и становится причиной периодического мигания светодиодной лампы. Причём такая проблема характерна и для люминесцентных экономок. Периодичность кратковременного включения лампочки зависит именно от ёмкости конденсатора драйвера.

Проблему можно решить несколькими способами. Но обращаем внимание — работы должен выполнять электрик. Самостоятельная реализация любого решения без опыта электромонтажных может стать причиной короткого замыкания.

Установка шунтирующего резистора

Принцип этого решения заключается в установке сопротивления, через которое будет замыкаться основная цепь. В результате это предотвратит зарядку конденсатора драйвера и предотвратит подачу напряжения на светодиод.

Установка шунтирующего резистора

Единственный минус такого способа — шунтирующий резистор будет постоянно находиться под нагрузкой, то есть, возрастёт расход электроэнергии. Пусть он будет и минимальным, но часть экономии он просто съест. Кроме того, определённую опасность представляет и то, что резистор будет греться. Поэтому особое внимание требуется уделять подбору номинала этой детали. Подойдут резисторы на 1 МОм, мощностью не менее 0,5–2 Вт.

Существует два лёгких способа подключения:

Обращаем внимание — повысить безопасность применения шунтирующего резистора можно, заизолировав его при помощи термоусадки или простого кембрика, подходящего по диаметру.

Применение дополнительного конденсатора

По своей сути конденсатор является реактивным сопротивлением. Поэтому его применение позволит получить результат, аналогичный установке шунтирующего резистора. С той лишь разницей, что конденсатор не потребляет активную энергию, поэтому никакой реакции электросчётчика на такое решение не последует.

Устанавливают ёмкость по тому же принципу, что и резисторы — в распредкоробку или перед патроном. Но при выборе элемента следует обратить внимание на его параметры:

• Предельно допустимое напряжение должно быть не менее двукратного значения в сети, то есть — 440 В. Для этих целей подходят конденсаторы на 630 В.
• Если такого не удалось найти, подойдёт и ёмкость на 400 В, но её следует включать по схеме с одним последовательным и дополнительным шунтирующим сопротивлением в соответствии со следующей схемой.

Схема подключения конденсатора с сопротивлениями

Обращаем внимание — хватит ёмкости на 0,33 мкФ, но используйте не электролитические конденсаторы, а керамические или бумажные элементы. Электролиты могут потечь или даже взорваться при неправильном подборе и аварийных режимах работы.

Подключение отдельного нулевого провода

Если к выключателю подведены и нулевой, и фазный провода, то проблем решается ещё проще. Потребуется подключить подсветку к обоим этим проводам. При такой жёсткой схеме подсоединения индикатор будет гореть постоянно, но основная светодиодная лампа моргать перестанет.

Схема с подключением отдельного нулевого провода

Комбинация светодиодных и простых ламп накаливания

Когда речь идёт о мигании ламп в люстре, то проблему можно устранить ещё проще. Для этого в один патрон вкручивают обычную лампочку накаливания. В этом случае она будет играть роль шунта и мерцание светодиодного источника света прекратится.

Следует понимать, что в этом случае экономия электроэнергии будет меньше, что связано с расходом на обычную лампу.

Применение проходного выключателя

Этот способ применяется крайне редко. Если собрались менять выключатель, то сразу ставьте обычный без галогенной или светодиодной подсветки, проблема гарантированно будет устранена. Но если наличие подсветки важно и в кладовой нашёлся проходной выключатель, то устранить мерцание лампы можно с его помощью.

Для этого подключите выключатель проходного типа по следующей схеме:

Подключение светодиодной лампы через проходной выключатель

А самым кардинальным способом считается демонтаж лампочки, отвечающей за подсветку, из выключателя. Её просто выкусывают бокорезами или выпаивают.

Если говорить об общем алгоритме определения причин моргания лампочки, то электрики рекомендуют следующую схему действий:

• Если светодиодная лампа подключена через выключатель с подсветкой, сразу выбирайте один из описанных способов.
• Когда подключение сделано через выключатель без подсветки, двигайтесь от простых способов к сложным. То есть, в первую очередь поменяйте лампу или прочистите контакты, не стоит сразу браться за поиск электромагнитного излучения, которое создаёт наводку.

А лучше вызвать квалифицированного электрика, который найдёт причину и быстро устранит мерцание светодиодной лампы.
