Светодиодный фонарь своими руками

Светодиодный фонарь изготовленный мастером-самодельщиком можно установить на полу или подвесить под потолок. Фонарь яркий и светит практически на 360 градусов вокруг себя. Давайте посмотрим небольшое видео с демонстрацией работы светильника.

Для изготовления светильника мастер использовал следующие

Инструменты и материалы:
-Труба пластиковая;
-Светодиоды 8 мм 0,5 Вт — 42 шт;
-Трансформатор 24 В 1 А;
-Выключатели — 3 шт;
-Диод IN4007 — 4 шт;
-Резисторы 33 Ом 1 Вт — 7 шт;
-Конденсатор 100 мкФ 63 В;

-Макетная плата;
-Провод;
-Изолента;
-Клей;
-ПВХ пластина;
-Металлическая пластина;
-Крепеж;
-Полотно по металлу;
-Молоток;
-Паяльник;
-Кусачки;
-Стриппер;

Шаг первый: корпус
Корпус лампы мастер делает из ПВХ трубы. Нижняя часть трубы вырезается в виде «треноги».

Шаг второй: схема
Монтаж электрической части будет производится согласно схемы.

Шаг третий: монтаж
Собирает мостовой выпрямитель.


Светодиодные панели монтирует на пластиковых пластинах.

Согласно схемы на каждую светодиодную панель, кроме торцевой, устанавливается выключатель.



Трансформатор устанавливает внутрь корпуса.

Подключает светодиодные панели и устанавливает крепление из металлической пластины.

Прикручивает панели к корпусу.

Последним шагом прикручивает в кронштейн. За него можно будет подвешивать светильник.

Светодиодный светильник готов. Несколько фото с демонстрацией его работы.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

САМОДЕЛЬНЫЙ ФОНАРИК НА СВЕТОДИОДЕ CREE

Во времена увлечения туризмом был приобретен фонарь Duracell c мощной криптоновой лампой на двух больших батарейках типоразмера D (в советском варианте тип 373). Светил отлично, но высаживал батарейки часа за 3-4.

Кроме того, дважды случилась  неприятность – батарейки потекли и электролитом залило все внутри фонаря. Контакты окислились, покрылись ржавчиной и даже после чистки и установки новых элементов питания, фонарь уже не внушал доверия, а уж батарейки тем более. Выбросить было жалко, а не имение возможности использовать, натолкнуло на мысль переделать фонарь на модные сейчас литиевый аккумулятор и светодиод. С полгода в закромах лежал литиевый аккумулятор Sanyo 18650 емкостью 2600 мА/ч, у китайских товарищей выписал вот такой светодиод (якобы Cree XML T6 U2) с рабочим напряжением 3-3,6 В, током 0,3-3 А (опять же, якобы – мощностью 10 Вт), световым потоком 1000-1155 люмен, цветовой температурой 5500-6500 К и углом рассеивания 170 градусов.

Поскольку опыт переделки фонарей на питание от литиевых аккумуляторов уже имелся (ссылка 1 и ссылка 2), то решил пойти тем же путем: применить хорошо зарекомендовавшую себя связку: АКБ 18650 и контроллер заряда TP4056. Оставалось решить одну проблему – какой драйвер использовать для светодиода? Простым токоограничивающим резистором тут не отделаешься – мощность светодиода пусть и не 10 Ватт, как утверждают китайские товарищи, но все же. Изучая материал по «драйверостроению для мощных светодиодов» набрел на очень интересную, и как оказалось, часто применяемую микросхему АМС7135. На основе данной микросхемы китайцы давно и удачно завалили планету своими фонарями). Принципиальная схема питания мощного светодиода на основе АМС7135.

Как видим, допускается питание в диапазоне 2,7…6 В, а это довольно широкий спектр источников питания, в том числе и литиевые аккумуляторы. Задача чипа – ограничить ток, протекающий через светодиод на уровне 350 мА.
Согласно информации производителя чипа, конденсатор Со нужно использовать, если:

• длина проводника между АМС7135 и светодиодом больше 3 см;
• длина проводника между светодиодом и источником питания больше 10 см;
• светодиод и микросхема не установлены на одной плате.

В реальности производители фонарей зачастую пренебрегаю этими условиями, и исключают конденсаторы из схемы. Но как показал эксперимент – напрасно, о чем несколько позже. К дополнительным преимуществам ИС типа АМС7135 можно отнести наличие встроенной защиты при обрыве, КЗ светодиода и диапазон рабочих температур -4О…85°С. Подробно документацию на чип АМС7135 можно изучить тут.

Схема электрическая фонаря

Еще одной важной и крайне полезной особенностью данной микросхемы является то, что их можно устанавливать параллельно для увеличения тока, протекающего через светодиод. В результате родилась такая схема:

Исходя из нее, ток протекающий через светодиод, составит 1050 мА, что на мой взгляд, более чем достаточно для совсем не тактического, а хозяйственного фонаря. Далее приступил к монтажу все в единую систему. При помощи дремеля в корпусе фонаря удалил направляющие для батареек и контактные шины:



Так же дремелем убрал посадочное гнездо для криптоновой лампы и сформировал площадку для светодиода

Поскольку мощный светодиод во время работы выделяет много тепла, то для его рассеивания решил применить теплоотвод, снятый с материнской платы.



По задумке, светодиод, теплоотвод и головная часть фонаря с отражателем будут создавать одно целое и накручиваясь на корпус фонаря не должны ни за что цепляться. Для этого обрезал грани теплоотвода, просверлил отверстия для проводов и приклеил светодиод к теплоотводу термоклеем.



В Sprint-Layout набросал плату драйвера, вытравил, спаял и так же приклеил к теплоотводу.



Как можно видеть, на плате драйвера установлены конденсаторы 10 мкф на входе и два по 0,1 мкф. Так вот, без них ток через светодиод составлял 850 мА, после их установки – 1030 мА. Далее, через прокладку из тонкого стеклотекстолита, приклеил к радиатору контроллер зарядки литиевого аккумулятора TP4056.



Сначала хотел всю конструкцию приклеить к отражателю:

Но этого оказалось не достаточно и пришлось сформировать подиум.

Далее упаковка АКБ в корпус фонаря, пайка проводов к кнопке и контроллеру.

Такую компоновку выбрал по причине не желания ковырять в корпусе фонаря отверстие под зарядку – все-же фонарь водонепроницаемый. Минус конечно есть – провода перекручиваются при наворачивании конструкции на корпус фонаря, но я сделал их длину с запасом и изломов нет. В результате получился хороший фонарь на мощном светодиоде в водонепроницаемом корпусе. В качестве зарядки – зарядное от смартфона с током 1 А.

Время работы составляет порядка двух часов, далее яркость снижается, но и этого времени вполне достаточно чтоб освещать пространство очень ярким светом. Специально для сайта «Электрические схемы» — Кондратьев Николай, Г. Донецк.

   Светодиоды

Делаем супер яркий аккумуляторный светодиодный фонарь своими руками

В своей статье я расскажу вам, как сделать безумно яркий аккумуляторный светодиодный фонарь, и превратить ночь в день своими руками.

Большинство из нас пользуется фонарями в походах, для ночных прогулок или просто, когда выходит в темноту. Обычно эти фонари мы покупаем в хозяйственных магазинах, и они светят достаточно тускло. Чтобы исправить это, я придумал и собрал сверхмощный фонарь, который подходит для освещения дороги ночью, создания крутых фото и видео эффектов (вроде светящихся сфер в научной фантастике), освещения рабочей площадки и много другого и все это за разумную стоимость.

Шаг 1: Используемые материалы

Даю список использованных мной материалов, можно взять такие же или подобрать что-то похожее.

Также вам понадобятся провода, клеммная колодка, предохранители и держатели для них, припой, термоусадка и тд.

Получившийся дальнобойный фонарь выйдет примерно втрое дешевле, чем магазинные аналоги. И не забывайте, что аккумулятор и зарядное устройство можно использовать в других приборах. Также во время сборки ручного фонаря вы приобретете новые знания и опыт, а это бесценно.

Шаг 2: Основные рабочие моменты сборки фонаря

Так как диод в нашем прожекторе потребляет огромное количество энергии, вплоть до 100 Вт (33 В и 3 А), он отдает очень много тепла, поэтому ему нужен серьезный теплоотвод. Тот, что я указал в своем списке может показаться вам чересчур большим, и так оно и есть, но и наш фонарь сам по себе «чересчур».

Чтобы обеспечить энергией этого «зверя» вам понадобится мощный аккумулятор, для приборов с высоким энергопотреблением, также он должен быть легким и компактным, ведь мы с вами как-никак переносной фонарь делаем, — свинцово-кислотные сразу отпадают. Этим требованиям отвечают литий-полимерные аккумуляторы. Такие обычно устанавливают на дронов и РУ-модели. Они небольшие, легкие и их можно быстро разрядить – то, что надо для нашего фонаря. Я установил в свой фонарь 11,1В аккумулятор (ссылка выше).

Так как мощность аккумулятора 11,1В, а диоду нужно 33В, мы и взяли повышающий преобразователь. Он использует встроенный потенциометр, чтобы повышать входное напряжение 11,1В до 33В на выходе. Вы должны следить, чтобы диод не получал больше 34В, и не меньше 26В. Для того, чтобы отслеживать выходное напряжение преобразователя вам и нужен будет цифровой вольт-амперметр. Он показывает вам напряжение и силу тока, идущего к диоду. Все это позволяет нам регулировать яркость света и помогает предотвратить подачу тока слишком высокого напряжения. Для дополнительной защиты мы установим 4А плавкие предохранители на выходе преобразователя. Как бы забавно ни было взорвать 100Вт диод, ждать доставки снова не хочется.

Индикатор разряда необходим для предотвращения глубокого разряда, ввиду чувствительной внутренней химии литий-полимерных аккумуляторов такой индикатор необходим. Каждый элемент аккумулятора будет заряжаться при напряжении до 4,2В на каждый элемент, и не ниже 3В. Если напряжение опустится ниже 3В, оно быстро упадет до 1В, это повредит элемент. Мы предупредим это, установив индикатор разряда на 3,2В (раздастся звуковой сигнал) с помощью кнопки наверху. Но если по какой-то неизвестной причине напряжение упадет ниже 3,2В, быстро поставьте аккумулятор на зарядку на наименьший уровень заряда, это позволит восстановить аккумуляторный элемент с минимальными повреждениями.

В своем фонаре я установил два выключателя – один, главный, на общее питание, второй – только на диод. Я сделал это для того, чтобы при выключенном свете система охлаждения, индикатор разряда и цифровой вольтамперметр продолжали работать. Так я могу видеть напряжение в аккумуляторе с включенным или выключенным светом, кроме того, мне нравится слушать, как мой прибор шумит при включении главного выключателя.

Шаг 3: Монтируем диод к теплоотводу

Чтобы начать монтаж, нанесите на диод термопасту, как показано на картинке сверху (так как применение термопасты имеет много противоречивых отзывов, вы можете этого не делать). После этого я прикрутил винтами алюминиевый теплоотвод, лежавший у меня без дела, к диоду, и закрепил их на большом теплоотводе, как на другой картинке выше.

Не закручивайте гайки слишком сильно, чтобы не погнуть диод.

Вы можете приклеить линзу с рефлектором на этом этапе, используя эпоксидную смолу.

Шаг 4: Корпус

Корпус я взял от старого сломанного фонаря. Сначала я достал его содержимое – две лампочки от автомобильных фар и две небольшие свинцовокислые батареи. Потом я немного модифицировал корпус, чтобы уместить в нем новое содержимое. Для этого мне понадобились: термоклей, эпоксидная смола, наждачная бумага и гравер.

Сначала я удалил некоторые суппорты с помощью гравера. Потом я произвел предварительную сборку всех деталей и присоединил провода к рефлектору, лишнюю длину проводов я отрезал позже. В таких случаях всегда помогает эпоксидная смола. Теперь нужно попробовать, как собранные детали помещаются в корпусе, у меня все уместилось отлично. Затем я прорезал вентиляционные отверстия для кулера и закрыл их куском решетки от динамика старого сломанного айпода. Еще я прорезал и зашкурил отверстия под цифровой вольтамперметр, индикатор разряда, главный выключатель и подстроечный потенциометр, и установил их и повышающий преобразователь, использовав для этого очень много термоклея, потому что внутри корпуса его не видно.

Потом я добавил несколько завершающих штрихов – застежки-липучки на аккумуляторе и на ручке фонаря, чтобы его удобно было крепить к чему-нибудь, и приклеил наклейки, которые пришли в комплекте с аккумулятором. Теперь пора заняться проводами.

Я думаю, не у всех будет такая роскошь, как уже готовый корпус для фонаря, и мне очень интересно, как вы решите эту проблему.

Шаг 5: Электропроводка

Я набросал примитивную схему электропроводки в фонаре. Когда вы будете монтировать проводку фонаря, оставляйте провода достаточно длинными, чтобы их хватило на размер корпуса. Я соединил большую часть проводов до того, как поместил все в корпус, но можно сначала разместить компоненты и после этого протягивать провода, это зависит от корпуса вашего фонаря.

На этом этапе вам понадобится клеммная колодка для соединений с землей и питанием, провода (12 или 14 американский калибр, для соединений с большой мощностью), 4А плавкий предохранитель и держатель для него, и другие мелочи.

Не забудьте все соединения прятать в термоусадку. Сначала припаяйте провод к гнезду коннектора XT60, последовательно соедините выключатель с заземляющим проводом, этот выключатель будет главным. Затем закрепите концы в клеммной колодке, создавая положительную и заземляющую линии (в зависимости от используемой вами клеммной колодки, возможно вам придется вести провода от каждого соединения к клеммам).

Повышающий преобразователь

Припаяйте провода питания и заземления к входам.
Выключатель соедините с держателем предохранителя и подключите к отрицательному выходу. Здесь мы подключим 4А предохранитель.

Для регулировки напряжения, идущего на диод, вам нужен будет доступ к потенциометру. Я для этого вывел уже имеющийся в преобразователе подстроечный потенциометр в доступ.

Цифровой вольтамперметр и диод

Соедините два тонких провода (красный с плюсом, черный с землей), чтобы запитать клеммную колодку. Черный провод большего диаметра соедините с отрицательным выходом повышающего преобразователя, после держателя предохранителя.
Желтый провод пойдет к отрицательному выходу диода. Красный провод большего диаметра пойдет к положительному выходу повышающего преобразователя.

Индикатор разряда

Чтобы подключить индикатор разряда, соедините балансировочный разъем с выводами от земли до третьего, перекусите заземленный провод и соедините с основным разъемом земли на клеммной колодке.

Шаг 6: Чего делать не надо

А вот список вещей, которых делать НЕ надо:

Мои ошибки в основном касались повышающего преобразователя, я взорвал 4 платы в процессе сборки своего фонаря. Ничего страшного, ведь на ошибках учатся — лучшего оправдания я не смог придумать.

Преобразователи 1 и 2 (да, эту ошибку я совершил дважды  не коротите выход – плата может потрескаться или обуглиться). Первый раз я задел провода, идущие к диоду. Когда я поднял напряжение на диоде, меня ослепило, и я случайно закоротил провода.

Преобразователь 3. Не спешите и не пытайтесь тянуть провода до того, как пайка полностью расплавится, иначе вы вырвете контактную площадку. Припой не содержит свинца и времени, чтобы он расплавился уйдет больше, чем у припоя 60/40.

Преобразователь 4. Не перепутайте случайно полярности входов. Будет фейерверк, обязательно.
Кроме этих ошибок, процесс шел гладко.

Шаг 7: Что я хочу изменить

Я планирую внести следующие изменения:

• я собираюсь заменить подстроечный потенциометр на более подходящий, с удобной ручкой, и как-то добавить ограничение напряжения.
• сделать адаптер для параллельного подключения двух аккумуляторов.
• сделать контроллер вентилятора.
• поэкспериментировать над сужением светового луча.
• сделать адаптер для подключения к сети.

Также я планирую сделать уменьшенную водонепроницаемую версию своего фонаря, его корпус сам по себе будет теплоотводом. Об этом я сделаю отдельную статью.

Шаг 8: Галерея фотографий

Спасибо за то, что прочитали мою статью.

Светодиодные фонарики своими руками | Блог Евгения Николаенко

Как-то заказал с Китая SMD светодиоды 5630 для будущего робота, которого уже собираю пол года, и вот диодов пришло много, целая бухта, а излишки надо куда-то использовать 🙂 Решил собрать подсветку для двери на входе в дом. Начав экспериментировать, выяснилось, что можно изготовить неплохие фонарики для подсветки в различных местах дома, и что самое главное — все можно сделать из подручных материалов! 🙂





Первым делом потребуется собрать необходимые материалы, а именно:

Исходные материалы для светодиодного фонарика

1. Крышка от кефира или молока — основа корпуса фонарика
2. Светодиоды SMD 5630 или 5730
3. Резисторы 3,3 — 12 Ом (зависит от источника питания)
4. Монтажная или печатная плата
5. Провода
6. Оргстекло — в качестве крышки корпуса
7. Аккумулятор 3,7 Вольт или источник питания 5 Вольт

В данной статье я использовал светодиоды SMD 5630 с рабочим напряжением 3,3 Вольта и током 150 миллиампер. Источник питания — аккумулятор от сотового телефона емкостью 5000 МАч и напряжением 3,8 Вольт. При таком напряжении нужны резисторы 3,3 Ома, но за неимением оных пришлось использовать 2,2 Ома.

Светодиоды SMD 5630 и резисторы

При разряде аккумулятора его напряжения падает и в целом не превышает 3,6 вольт, что вполне соответствует номиналам сопротивлений в 2,2 Ома.

Для крепления светодиодов и резисторов подходит небольшой кусочек монтажной платы.

Монтажная плата

Припаиваем диоды, резисторы и питающие провода согласно схеме.

Схема подключения светодиодов к источникам питания 3,7 и 5 Вольт

На схеме представлены номиналы резисторов для 3,7 и 5 Вольт. Для более яркого свечения можно добавить дополнительные светодиоды — 3, 4 и более штук, в зависимости от размера крышки-корпуса и требуемой яркости.

Диоды и резисторы припаяны на монтажную плату

После этого следует проверить работоспособность схемы, подав питание на соответствующие провода.

Проверка свечения светодиодов

Теперь можно зафиксировать плату в крышке при помощи термоклея.

Клеевый пистолет нагревается

Провода пропускаем через боковое отверстие крышки,  также зафиксировав их при помощи термоклея.

Плата с диодами зафиксирована термоклеем

Теперь крепим прозрачную крышку из оргстекла при помощи секундного супер клея.

Корпус фонарика и секундный клей

Крышку я вырезал при помощи коронки 44 мм и шуруповерта из листа оргстекла.

Коронка 44 мм и лист оргстекла

Наносим клей по краям стекляшки. Можно точками, а можно и сплошной линией.

Капельки клея на оргстекле

Плотно прижимаем корпус фонарика и держим несколько секунд.

Корпус светодиодного фонарика

Крышка на месте. Фонарик почти готов.

Крышка фонарика установлена по месту

Отверстие в центре фонарика, полученное в результате высверливания круга из оргстекла, можно закрыть при помощи мебельной заглушки.

Мебельная заглушка

Корпус фонарика готов. При желании, можно затереть наждачной бумагой оргстекло для получения матовой поверхности. На фото ниже слева фонарик с прозрачным стеклом, а справа — с матовым, полученным при помощи наждачной бумаги.

Прозрачный и матовый светодиодные фонарики

Подключим оба фонарика к источнику питания.

Светодиодные фонарики в темноте

Вот так выглядит готовое изделие.

Светодиодные фонарики на столе

Яркости таких фонарей хватает чтобы осветить целую комнату.

Светодиодные фонарики светят очень ярко

Для примера — можно сделать подсветку на книжной полке.

Подсветка книжной полки светодиодными фонариками

Или на полке с одеждой в шкафу.

Подсветка полки в шкафу светодиодными фонариками

Ну и конечно же на любимой полке с инструментами 🙂

Подсветка на полке с инструментами

Даже в выключенном состоянии фонарик приятен глазу 🙂

Светодиодный фонарик в выключенном состоянии

Если выводить провода не с боку, а через верх, то можно встроить фонарик таким образом, что провода вовсе не будут видны.

P.S. Жду ваших комментариев и советов! 🙂

СВЕТОДИОДНЫЕ ФОНАРИКИ СВОИМИ РУКАМИ

Астрономический фонарь

   Как правило, от электрических фонарей желательно получить максимальную яркость свечения. Однако иногда требуется освещение, которое минимально нарушит адаптацию зрения к темноте. Как известно, человеческий глаз может менять свою светочувствительность в довольно широких пределах. Это позволяет с одной стороны видеть в сумерках и при плохом освещении, а с другой стороны не ослепнуть в яркий солнечный день. Если ночью выйти из хорошо освещенного помещения на улицу, то первые мгновения почти ничего не будет видно, но постепенного глаза приспособятся к новым условиям. Полная адаптация зрения к темноте занимает около одного часа, после нее глаз достигает максимальной чувствительности, которая в 200 тыс. раз выше дневной. В таких условиях даже кратковременное воздействие яркого света (включение карманного фонаря, фары автомобиля) сильно снижает чувствительность глаз. Однако даже при полной адаптации к темноте бывает необходимо, к примеру, прочитать карту, подсветить шкалу прибора и тому подобное, а для этого требуется искусственное освещение. Поэтому любителям астрономии, а также всем кому необходимо рассмотреть, что-то в условиях плохого освещения требуется не яркий фонарь.

   При изготовлении астрономического фонаря не следует стремиться к излишней миниатюризации. Корпус астрономического фонаря должен быть светлым и достаточно крупным, так что бы в условиях плохого освещения его можно было легко найти (иначе уронишь под ноги и будешь фонарик полчаса искать). В качестве корпуса использована дорожная мыльницы. Выключатели должны быть такими, что бы их было легко использовать на ощупь и в перчатках.

   Глаз максимально чувствителен к свету с длинной волны 550 нм (зеленый свет), а в темноте максимум чувствительности глаза смещается в сторону коротких волн до 510 нм (эффект Пуркинье). По этому в астрономическом фонаре предпочтительно использовать красные светодиоды, а не синие, или тем более зеленые. К красному свету чувствительность глаз меньше, а значит красное освещение меньше нарушит адаптацию к темноте.

Астрономический световой маячок

   Кроме основного фонаря можно изготовить несколько простых маячков для подсветки различных предметов. Дело в том, что мало кто из любителей астрономии может позволить себе иметь полноценную любительскую обсерваторию. Большинство наблюдает с балкона. А в тесном пространстве, да еще и в темноте легко можно зацепить ногой и завалить штатив телескопа или фотоаппарата. Кроме этого неожиданно встретится в темноте коленом с углом какого-нибудь ящика или тумбочки, то же удовольствие небольшое. Поэтому целесообразно использовать простейшие мини фонарики для подсветки ножек штатива, острых углов мебели, полочки с принадлежностями и так далее. В принципе для этой цели подойдет просто светодиод, закрепленный липкой лентой на 3 В элементе питания типа 2032 или подобном. Но, во первых, без токоограничительного резистора свечение светодиода слишком яркое, во вторых даже в самом простом фонарике желательно иметь выключатель. Руководствуясь этими соображениями, было изготовлено несколько таких маячков.

   В качестве выключателя использован геркон в паре с магнитом. Крепление 3 В элемента питания самодельное. Последовательно со светодиодом включается токоограничительный резистор, его номинал надо подбирать так, что бы в темноте при прямом взгляде на линзу светодиода свет не слепил глаза даже с близкого расстояния. В разных маячках можно использовать светодиоды разных цветов, для облегчения опознавания, при этом, помня, что к свету с разной длиной волны глаз имеет не одинаковую чувствительность. Можно применить мигающие светодиоды.

   В дополнении еще пара конструкций простых LED фонарей. Конкретно описанные ниже конструкции для астрономических целей не предназначались, но они легко могут быть адаптированы, для подобного использования.

Простой водонепроницаемый фонарик

   Простой водонепроницаемый фонарик можно сделать на основе баночки от фотопленки. Нам понадобится: новая баночка от фотопленки, светодиод 3 В, 2-3 геркона, литиевая батарейка 3 В типоразмера 2032, вата (наполнитель корпуса), колодка для батарейки от старого фонарика. Для обеспечения водонепроницаемости надо, чтобы в корпусе фонарика не было отверстий. Так что в качестве выключателя, можно использовать герметизированные контакты. Для надежного срабатывания лучше взять 2-3 геркона, так как при повороте вдоль продольной оси чувствительность геркона изменяется. Итак, собираем фонарик по схеме.

   Сгибаем провода так, чтобы все поместилось в корпусе, пустое пространство я заполнил ватой, чтобы ничего не болталось. Помещаем схему в корпус. Важно, чтобы баночка от фотопленки была новой, т.е. чтобы крышка закрывалась максимально плотно. В качестве выключателя подойдет любой магнит. Фонарик данной конструкции продолжал работать после 10 часового пребывания в воде. Вата осталась сухой. Так, что длительное лежание в луже такому устройству не повредит.

Фонарик из «Кроны»

   Наверняка у радиолюбителей имеются колодки от вышедших из строя 9 В батарей типа «Крона». На основе такой колодки можно собрать простой фонарик, которому фактически не нужен корпус. К контактам колодки через токоограничительный резистор подключается светодиод.

   Снаружи светодиод и резистор обматываются несколькими слоями изоляционной ленты. В надетом на батарею положении фонарик образует с ней единый блок.

   Таким образом, можно под самодельный фонарик приспособить практически любой подходящий корпус и батарейку, правда ниже 3,5 В уже потребуется ставить преобразователь питания светодиода. Спасибо, за внимание. Автор Denev.

   Форум по LED

   Обсудить статью СВЕТОДИОДНЫЕ ФОНАРИКИ СВОИМИ РУКАМИ

Простой светодиодный фонарь 3.7В

Всем привет, предлагаю вашему вниманию мощный самодельный фонарик. Теперь вам будет не страшна никакая тьма. Собирается самоделка довольно просто, все материалы покупные и их легко достать. Так, например, корпус фонаря автор сделал из сантехнических труб и деталей для них. В этом фонаре установлены литиевые аккумуляторы, что позволяет его просто заряжать. Итак, рассмотрим более подробно, как же собрать такой фонарик!

Материалы и инструменты, которые использовал автор:

Список материалов:
— литиевые аккумуляторы;
— BMS-контроллер;
— светодиод;
— отражатель;
— линза;
— радиатор и вентилятор;
— кнопка для включения;
— провода;
— разъем для подключения зарядного устройства;
— зарядное устройство;
— краска;
— эпоксидный клей;
— нержавеющая проволочка;
— винтики, термопаста и другое.

Список инструментов:
— дрель;
— ножовка по металлу;
— паяльник;
— кусачки;
— отвертка;
— маркер;
— плоскогубцы.

Процесс изготовления фонарика:

Шаг первый. Устанавливаем светодиод на кулер
Светодиод мы будем использовать довольно мощный, а это значит, что от него обязательно понадобится отводить тепло. Для этих целей нам будет нужен небольшой алюминиевый радиатор.

Намечаем места, сверлим отверстия и нарезаем резьбу под винтики. Далее прикручиваем светодиод к радиатору. Обязательно наносим на радиатор термопасту, иначе теплоотдача будет низкой и светодиод перегреется.

Далее устанавливаем отражатель, автор крепит его при помощи эпоксидного клея. Горячий клей тут использовать нельзя, так как тут все нагревается. Потом можно установить и линзу. Для крепления линзы автор использовал тонкую нержавеющую проволочку. Просто приматываем с помощью нее кронштейн линзы к радиатору. Вот и все, теперь просто устанавливаем вентилятор с другой стороны радиатора. Вентилятор подключаем к светодиоду параллельно, чтобы он включался сразу при включении фонарика. Места соединений спаиваем для надежного контакта и изолируем термоусадкой.

Шаг второй. Делаем корпус
В качестве корпуса нам понадобится кусок канализационной трубы из ПВХ, в ней будут находиться два аккумулятора по 4000 мАч каждый. Что касается радиатора со светодиодом, то он будет установлен внутри конусообразной части. Поскольку начинка в нее полностью не влезла, автор немного увеличил длину детали. Он отрезал кусок от еще одной конусообразной части и приклеил ее суперклеем. Также нам понадобится заглушка для труб, тут будет находиться разъем для зарядного устройства.

Когда все будет готово, красим корпус. Автор использовал баллончик с серебристой краской, смотрится все довольно неплохо.

Шаг третий. Отверстие под кнопку
В корпусе сверлим отверстие, а затем растачиваем его напильниками или вырезаем канцелярским ножом. Сюда мы потом установим кнопку для включения фонарика.

Шаг четвертый. Крепим начинку
Радиатор с установленным светодиодом закрепим в корпусе. Для этих целей нам понадобится дрель и сверло небольшого диаметра. Сверлим отверстия и прикручиваем все это дело винтиками. Лишние части срезаем, чтобы не мешали. Оставшиеся окна закрывать нельзя, они нужны для вентиляции. Вообще в корпусе в районе радиатора хорошо бы насверлить отверстий для охлаждения. После этого припаиваем кнопку и устанавливаем ее на свое место.

Шаг пятый. Разбираемся с аккумуляторами
Аккумулятора у нас два, каждый по 4000 мАч емкости. Их автор устанавливает параллельно, для этого они спаиваются «минусами». Между «минусов» впаиваем BMS. Благодаря этому контроллеру аккумуляторы будут работать долго, он не позволит их перезарядить или разрядить до критически низкого значения. Плюсы батарей тоже соединяем проводом. Вот и все, теперь припаиваем нужные провода и устанавливаем аккумуляторы в корпус.

Шаг шестой. Разъем для зарядки
В заглушке устанавливаем гнездо для подключения зарядного устройства. Он крепится при помощи гайки. Припаиваем провода, зарядка должна идти через BMS-контроллер. Ну а далее устанавливаем заглушку на свое место.

Вот и все, фонарь готов. Если аккумуляторы заряжены, его можно испытать. На видео фонарь светит довольно ярко, как прожектор. Правда, при этом остается загадкой, на сколько же хватает зарядки аккумулятора. На этом все, проект окончен. Удачи и творческих вдохновений, если захотите повторить. Не забывайте делиться своими самоделками и наработками с нами!
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

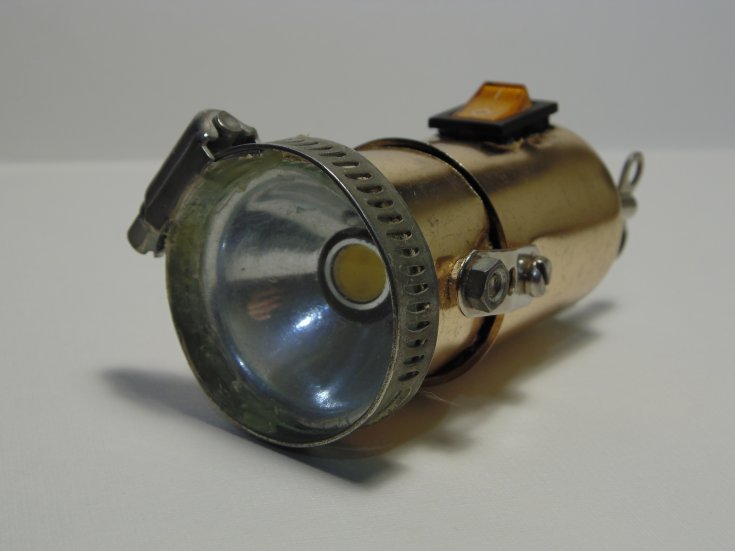

Самодельные фонарики своими руками — 110 фото как сделать светодиодный фонарь

Светодиодные источники света в наши дни настолько популярны, что мы даже не замечаем как гармонично они вписались в окружающие нас предметы, от простых детских игрушек и канцтоваров до бытовой техники. Но особую популярность и заслуженную славу обрели ультрафиолетовые и светодиодные фонарики.

LED-фонари не составит труда найти на прилавках магазинов, однако качество их сборки может сильно огорчить и, соответственно, такое осветительное приспособление прослужит вам недолго.

Именно поэтому мастера предпочитают простые и мощные фонарики делать своими руками. Этот вариант не навредит вашему кошельку, так как нет необходимости в дорогих деталях, а прибор будет преданно служить вам долгие годы.

В этой статье рассмотрены особенности светодиодных источников света, а так же описана подробная инструкция как пошагово сделать фонарик из подручных деталей с высокой производительностью.

Содержимое обзора:

Положительные качества led-светильников

Светодиод является очень эффективным и выгодным источником света, благодаря отличному освещению при небольшой энергозатратности.

В интернете можно найти довольно много схем и чертежей как сделать фонарик своими руками, в которых необходим всего один питающий элемент, а при особой надобности и его можно будет сменить подходящим аккумулятором.

Светодиоды стоят относительно дёшево и имеют много различных я
