Пайка медных труб припоем своими руками: видео, инструменты,технология


Смысл этой процедуры заключается в том, что для того, чтобы получить соединенные отрезки в хорошем и неприглядном виде с помощью припайки деталей горячим раскаленным материалом, нужно приложить немало усилий, они в свою очередь требуют особой аккуратности и тщательной подготовки.

Большинство заграничных государств предпочитают трубы из медного сплава для таких систем, как: отопление, газовые трубы, водоотведение и водоснабжение. А, если медные трубы используются в устройствах кондиционирования, то здесь нужно спаивать детали без видимых швов.

Преимущества медных труб:

  1. Устойчивость;
  2. Служба на большие сроки;
  3. Простота в обработке;
  4. Выдержка к большому давлению;
  5. Не реагирую на УФ-излучения и т. д.

Одна лишь отрицательная чёрта — это дорогой материал. Но, если один раз потратиться для его приобретения, то не пожалеете так, как они очень долгосрочны и не требуют постоянного ухода в течение 50 лет и более.

Технологии припаивания:

  1. Воздействие большого градуса – применяется для труб с высокой нагрузкой. Температура во время припайки составляет 500-950 градусов.
  2. Воздействие низких температур. Все зависит от выбранного припоя, для более мягкого, температура составляет 460 градусов, но уже больше этой температуры применяется для твердого припоя.

Механизмы во время спаивания:

  1. Резьба для трубопроводов;
  2. Инструмент для расправления и удаления неровностей;
  3. Расширитель для трубопроводов;
  4. Щетки и ершики;
  5. Рефлектор для разогрева трубопровода;
  6. Горелка с газовым снабжением;
  7. Горелка ацетилено-кислородная.

Для легкого спаивания деталей можно разогревать детали феном с терморегуляцией, который подключается в розетку и обеспечивает поток горячего воздуха в пределах 660 градусов.

Самым главным преимуществом этого устройства — это возможность управлять температурой. Прилежащие к нему детали помогут вам обеспечить воздействие большого градуса в определенном месте.

Ресурсы для спаивания

Как мы выяснили, припой бывает твердый и мягкий:

  • Припой в твердом виде производится в форме стержней. Работа этим методом осуществляется с помощью градуса не выше 900 градусов. На протяжении долгого времени соединение не будет портиться и способно выдержать большой градус и давление. Применяется во всех системах вашего дома.
  • Припой мягкого типа производится в форме проволоки, размер, который достигает диаметр в 2-3 миллиметра и применяется в системах водоснабжения.

Паста для спаивания такого вида труб должна выбираться правильно для хорошего результата работ.Пасты могут быть двух видов – это с применением низкого градуса (не более 450) и с применением высокого градуса (более 450).

Оборудование для пайки медных труб

Они нужны для:

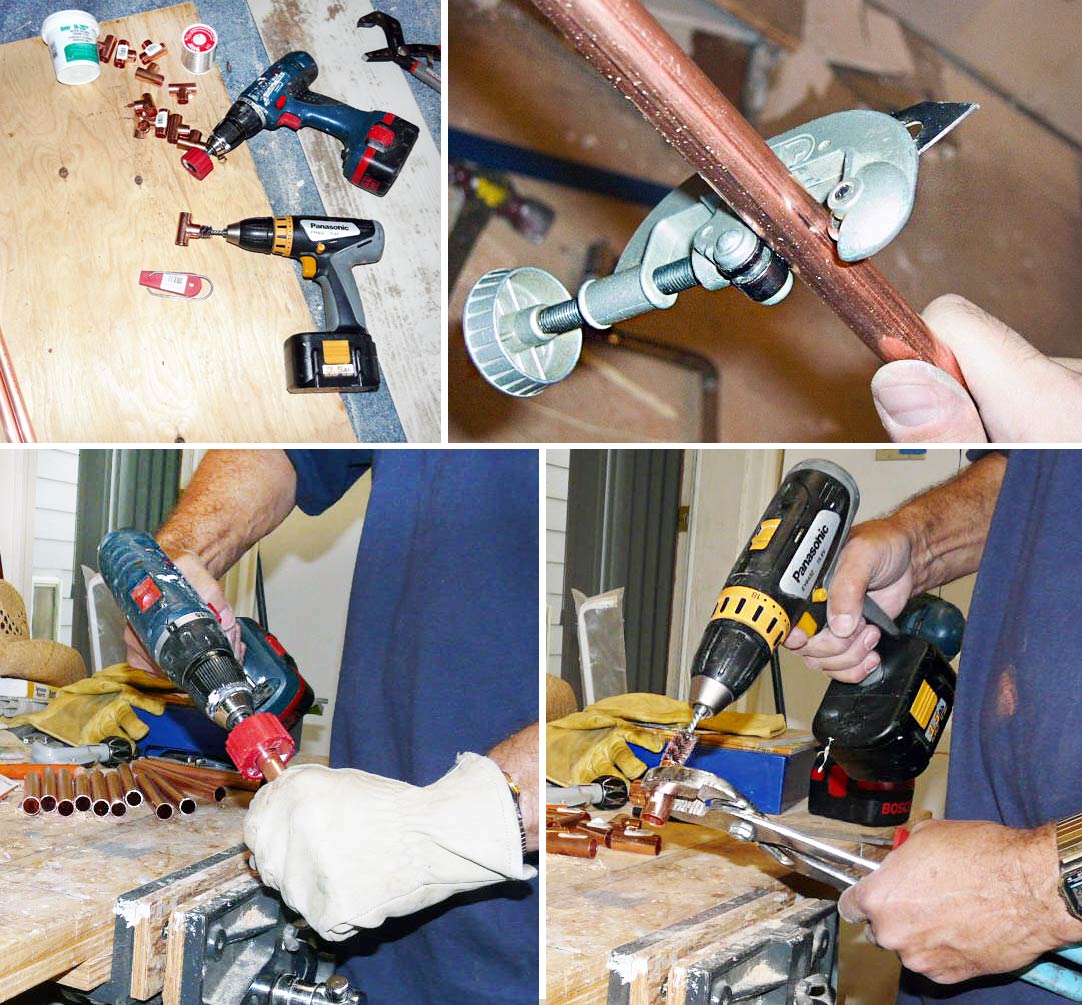

  1. Очищения наружной плоскости труб от окисления;
  2. Защищает место спаивания от наружной атмосферы;
  3. Улучшает расползание припайки;
  4. Улучшает прикрепление деталей.

Припайка в горячем состоянии расползается по детали и обволакивает базовый металл. Перед этими работами нужно тщательно очистить обрабатываемую поверхность. Теперь мы наносим специальную пасту для спаивания труб из медного сплава специальной кисточкой, слой должен быть нетолстым и равномерным. По окончании спаивания лишнюю пасту мы удаляем для того, чтобы не образовалась ржавчина и утечки.

Детали для труб из меди под спаивание — материалы для угла и отведения трубы в другую сторону.

Детали должны быть строго одного размера, то есть диаметр должен быть одинаковым и точным.

Такие механизмы, как фитинги очень дорого стоят. Но бывают случаи, когда они могут и не понадобиться и вместо них используют для обработки спайки расширители для трубопроводов.

Ход работ во время спаивания

Рассмотрим работы в следующей последовательности:

  1. Для начала обрежем трубопровод с помощью специальной резьбы;
  2. Края разреза обрабатываем фаскоснимателем;
  3. Обрабатываем разрез другой трубы расширителем для труб;
  4. Проводим проверку на зазоры и пролеты;
  5. Теперь наносим на деталь небольшое количество пасты.
  6. Нагреваем место соединения так, чтобы тепло распределилось равномерно и приблизилось к норме, которая вам необходима. Для этого нужно использовать специальную горелку для спаивания труб из медного сплава;
  7. Припаиваем соединение в местах зазоров. Припой должен плавиться и растекаться только от горячей трубы, но никак от открытого огня;
  8. Лишнюю пасту на соединении мы удаляем с помощью протирания влажной тряпкой либо водой.

Возьмите на заметку!

  • При нагревании трубы процесс плавления пасты происходит за очень короткий промежуток времени, поэтому очень важно следить за местом пайки, чтобы избежать перегрева. В целом процесс нагрева должен составлять не более 5 минут.
  •  Если детали во время соединения находятся очень близко друг к другу, то этот участок необходимо немного охладить, применив мокрую тряпку. Если этого не сделать, то первое соединение может просто поломаться.

Просим заметить, что при плавлении труб из стального сплава отличается во многом от медных труб по устройствам обработки и также в последовательности и системе работ.

Недочеты, которые не следует допускать во время пайки:

  1. Не прогревайте место соединений очень слабо, потому, что плавление в таком случаем, может не произойти и в течение службы трубопроводов при малейшем давлении труба может легко обломаться;
  2. Если температуру плавления сделать больше нормы, то это приведет к тому, что паста сгорит и начнутся образования окисей, что в дальнейшем приведет к разрушению трубопровода в месте соединения;

Если работы проводит опытный и квалифицированный мастер, то он уж точно знает при какой температуре и в какой последовательности нужно проводить пайку труб для качественной и долгой службы.

Меры предосторожности

Стоит заметить! Перед тем как начать проводить работы данного типа следует быть аккуратными и хорошо обученными для этой процедуры. Тип этих работ всегда проводятся с взаимодействием большого градуса и различных химических соединений, которые в процессе выделяют опасный пар. Следует надевать на руки перчатки, которые защищать ваши руки от различных ожогов.

Прежде чем проверить соединение на прочность убедитесь в том, что место спаивания остыло. Имейте в виду, что детали нагреваются до очень высоких температур, следовательно, остывать они будут значительный промежуток времени.

Перед выполнением работ нужно убедиться, что помещение проветривается, если нет такой возможности, то должна быть проведена вентиляция. Также следует надевать помимо перчаток защитную спецодежду, которая защитит вас от различных опасных паров и яда. При усмотрении всех замечаний и сведений вы можете спокойно проводить работы в домашних условиях.

Пайка медных труб. Какой бывает припой и способы пайки

Если вам кажется, что паять медные трубы – это задание непосильное, то вы ошибаетесь. Тем не менее, нужно соблюдать определенные правила выполнения работ, так как соединение медных труб требует точности и внимания к каждой мелочи.

Медные трубы сегодня очень часто используются в системах отопления, а также горячего и холодного водопровода. Потому нужно знать, как паять медные трубы.

Чаще всего для сварки медной трубы используется капиллярная сварка. Способ сварки говорит сам о себе. В процессе соединения труб, жидкость, которой смазываются свариваемые части, поднимается вверх по капилляру. При этом преодолевается сила тяжести. Именно так припой, который используется для сварки, равномерно распределяется по поверхности соединения.

Чтобы соединение было качественным, необходимо до блеска зачистить поверхности. В качестве смазки используются специальные флюсы-пасты. Можно не намазывать ими всю поверхность трубы. Например, достаточно будет намазать пастой трубу в нижней части спайки.

Полученная система медных труб будет качественной и надежной очень много лет. Систему можно даже залить бетоном, что недопустимо в случае резьбового соединения. Медные трубы паяются специальным припоем при температуре 450 градусов. Можно увеличивать температуру, но тут важно не превысить ее до уровня плавления материала. Сварка осуществляется силами адгезии, которые образуются при нагревании припоя и свариваемых поверхностей. Под воздействием капиллярных сил припой распределяется по поверхности сваренных частей.

Подбор материалов и оборудования

Для пайки медных труб понадобится набор для сварки меди, припой (твердый), газовая горелка, которой будет нагреваться труба.

Важно обращать внимание на такие показатели:

  • максимальный диаметр свариваемых труб;
  • жидкость, которая будет протекать в дальнейшем по трубам;
  • цена, которая будет заплачена за выполнение работ и покупку материалов.

Инструменты

Прежде чем начинать варить медные трубы, необходимо провести их разметку. С помощью специального инструмента нарезаются куски нужной длины. Существует большое количество труборезов. В каждом случае подбирается инструмент, исходя из диаметра заготовки, которую нужно отрезать. Очень важно приобретать или использовать только качественные труборезы. Инструмент должен проводить не только отрез, но и снимать фаску. Чем качественнее ножницы, тем дороже они будут стоить.

Далее необходимо снять фаску на трубе. С помощью такой операции можно снять небольшие заусеницы с краев. Дело в том, что визуально они могут быть и не видны. Но при наполнении труб жидкостью увеличится давление. А это может привести к тому, что в местах, где были заусеницы, появится течь. Рекомендуется использовать круглый фаскосниматель. Чаще всего паяются трубы до 36 миллиметров в диаметре. Именно на столько и рассчитан этот инструмент.

Фаскосниматель

С помощью расширителя увеличивается диаметр. Такая операция проводится при сварке труб без фитингов. Фитинги для медных труб стоят дорого, потому использование расширителя труб позволяет сэкономить средства. Когда труба будет расширена слегка, в нее вставляется другой конец. От того, какой у нее диаметр зависит выбор расширителя.

Очень важно подобрать правильный припой. Выбираем мягкие припои из красной бронзы или же из латуни. Для работы еще понадобится флюсовая паста. Для капиллярной пайки используются твердые припои. Такая сварка отлично подойдет для труб, которые будут проводить горячую воду или газ ( в системах холодильного оборудования и кондиционеров).

Самый эффективный вид припоя является тот, в котором содержится серебро. По праву сегодня данный метод сварки считается самым надежным. Отлично подходит для систем горячего и холодного водоснабжения, для газовых систем.

И, тем не менее, качество пайки зависти не от припоя и пасты. Все определяет температура и степень подготовки поверхностей. Но чтобы не беспокоиться о качестве, и как говориться, сделать работу «наверняка», можно применять фосфорно-медные припои. Они предотвращают появление зазоров, микротрещин в шве за счет того, что из места сварки полностью выводится кислород. Однако запрещается использовать данный припой для сварки металлов, которые в своем составе содержат более десяти процентов никеля.

Пайка медных труб своими руками

Прежде чем начинать пайку, нужно провести чистку поверхности. Важно отметить, что для зачистки поверхности

не используются абразивные материалы типа наждачной бумаги. Нужно использовать только специальные щетки.

Чтобы сварка прошла качественно и надежно, нужно высушить и обезжирить поверхность. В противном случае припой может распадаться при воздействии давления и температуры, которая будет присутствовать в трубах при их работе.

В системах, которые не будут проводить жидкости и газы при температуре свыше 110 градусов, использовать фитинги не обязательно. Как уже говорили, труба расширяется с помощью труборасширителя. Трубу нужно расширить так, чтобы второй конец вошел в нее примерно на длину, равную диаметру изделия. Зазор на швах должен составлять 0,12 миллиметров.

Труба нагревается открытым огнем. Припой нагревать не нужно. Не преувеличивайте температуру плавления металла! Достаточно нагревать две соединенные трубы, а потом поднести припой, который сам расплавится от жара и равномерно затечет в соединение. Капиллярный процесс позволяет затекать припою в трубы. Однако ему помогает гладкая поверхность, которую мы заранее подготовили.

Итак, при пайке медных труб нужно нагревать изделия медленным огнем, который позволяет быстро и равномерно прогреть соединения. Поверхности обезжириваются и высушиваются. Тщательно проверяются зазоры. Наносить припой нужно по минимуму, однако, важно проконтролировать, чтобы его хватило для шва.

При проведении работ очень важно соблюдать технику безопасности. Во-первых, работы выполняются с открытым огнем. Если работа выполняется в помещении, то необходимо обеспечить защиту легковоспламеняющихся предметов. Под трубу подкладывается асбестовый щит. При нагревании труб и припоя выделяются некоторые газы, вредные для здоровья.

Потому важно, чтобы окна в помещении были открыты при проведении работ.

Что касается собственной безопасности: все работы проводятся в перчатках. Трубы нагреваются до высоких температур. Если случайно прикоснуться к ним, то можно получить сильный ожог.

Самостоятельно провести сварку работ впервые может быть очень тяжело. Для качественного выполнения работ рекомендуется пройти теоретический курс. Кроме того, можно на отдельных, так сказать, черновиках проверить свои навыки. В конце работы нужно проверять все соединения труб сначала визуально, а потом в деле. Для этого в систему подается жидкость. Если появилась течь, то работу нужно переделать.
При малейшем сомнении в собственных силах, необходимо доверить работу профессионалом. Иначе дорогостоящие материалы и время будут испорчены.

Пайка медных труб своими руками

Если Вы еще точно не знаете, какой материал лучше всего применить для обустройства водопровода, стоит обратить внимание на медные трубы. Это экологически чистые трубы, поддающиеся коррозии меньше, чем стальные. Единственным минусом можно назвать то, что трубы нужно паять, дабы водопровод был выполнен качественно. Но эта проблема уходит на второй план, если известна технология выполнения данного процесса. Поэтому дальше речь пойдет о том, как паять медные трубы.

Пайка – сложный физико-химический процесс: взаимодействие при нагреве припоя и твердого паяемого материала. В результате, припой расплавляется, растекается по поверхности детали, кристаллизуется и получается неразъемное соединение.

Применение медных труб для водопровода не носит единичный характер, поскольку это надежный и долговечный материал, выдерживающий давление 40 атмосфер, устойчивый к воздействию высоких, низких температур.

Как вариант, для монтажа медных труб можно применить метод резьбовых соединений, но пайка получила более широкое распространение. Следует заметить, что вообще-то, пайка медных труб может осуществляться несколькими способами, к примеру, высокотемпературная, низкотемпературная пайка.

Примерно через 40-60 секунд шов нагревается

[include title=»РСЯ — в записи»]

Что касается водоснабжения, самый лучший вариант – низкотемпературная пайка, то есть менее 450 градусов. В качестве припоев используются легкоплавкие металлы, например, олово. Почему в сантехнике отдается предпочтение именно этому методу? Потому что при низкотемпературной пайке не происходит отжиг металла, безопасность проведения работ выше, да и с малыми диаметрами работать удобнее.

Важно: свинцовые припои в питьевом водоснабжении запрещены, потому что они токсичные.

Перечень инструментов, применяемых при пайке, не очень длинный. Все нужное можно купить в любом магазине товаров сантехники:

  • припой для труб – в виде проволоки, прутиков. Припой плавится при более низких температурах, поэтому он пригоден для соединения двух элементов;
  • кисть для очистки – она используется для очистки труб, внутренней части фитингов;

Важно: как альтернативный вариант, можно применить мелкую шлифовальную шкурку.

  • пропановая горелка, сварочный механизм переключения – применяется для того, чтобы нагреть фитинг и трубу;
  • жаропрочная прокладка;
  • естественно, медные трубы, фитинги;
  • ножовка по металлу: резка труб;
  • ручной калибратор – измерение диаметра. Наличие данного инструмента необязательное, но желательное.

Как правильно паять медные трубы? Первый шаг – зачистка поверхностей. С помощью кисти очищается внешняя поверхность трубы, внутренняя поверхность фитинга. Детали очищаются от возможных загрязнений, пока на них не появится блеск.

Очистка — важный процесс, которым не в коем случае нельзя пренебрегать

Следующий этап – шлифовка трубы и фитинга, поскольку небольшие частички металла препятствуют легкому соединению. Соединительные части водопровода должны быть сухими, а если детали плотно не прилегают, необходимо очистить поверхность на большое расстояние – используется кисть либо мелкая шлифовальная шкурка.

Дальше следует нанести флюс на внешнюю сторону трубы и внутрь фитинга – в процессе пайки флюс испарится, и место припоя превратиться в шов: образуется уплотнение по всему периметру.

Затем нужно зажечь горелку, включить средний огонь. Большинство горелок вырабатывает большое пламя при наклоне вниз, по этой причине необходимо быть осторожным. Пламя направляется на шов, через 20-60 секунд он нагреется.

На припой нужно нажать, чтобы между трубой и фитингом образовался монтажный зазор: шов нагреется, припой расплавится, произойдет эффект капиллярного воздействия.

Важно: пламя необходимо планомерно передвигать вокруг всего соединения, чтобы не перегревался какой-то один участок.

Окончательный этап – следует выключить высокую температуру, дать трубе охладиться. Излишки флюса обязательно очищаются (система промывается), потому что в противном случае может возникнуть коррозия и появится крошечное отверстие, дающее утечку.

[include title=»РСЯ — в записи»]

Важно: хороший способ проверки качества работы – оказание давления посредством включения воды, конечно, после полного остывания припоя.

Здесь можно назвать такие моменты:

  • обязательное условие успешного окончания процесса – равномерный прогрев всего соединения;
  • если человек занимается пайкой профессионально, достаточность нагрева определяется цветом металла и появлением дыма флюса. Если пайку проводит новичок, следует прутком коснуться припоя, если он еще не плавится, нагрев продолжается;
  • как только припой начал плавиться, необходимо отвести пламя в сторону, чтобы припоем заполнился монтажный зазор;
  • не нужно вводить излишнее количество припоя. Во-первых, это расточительно, во-вторых, затекание излишков припоя внутрь трубы крайне нежелательно;

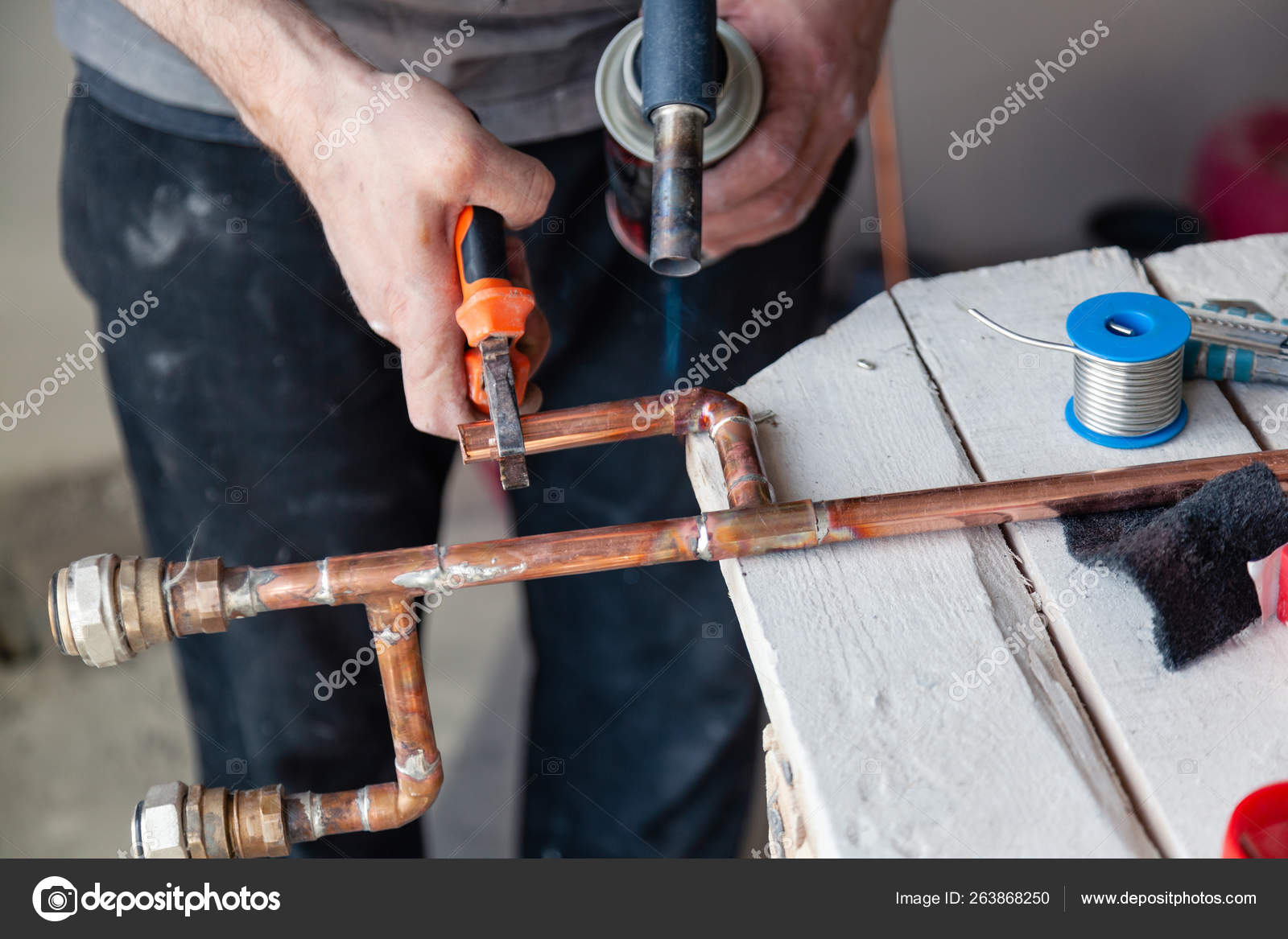

Так выглядит качественно выполненная работа

  • необходимо избегать эффекта «перегревания». Это может привести к разрушению флюса, к тому же он потеряет способность растворять/удалять оксиды. В большинстве случаев, именно данный процесс является причиной неудовлетворительного качества пайки. К таким же результатам приводит плохая механическая очистка.

Пайка медных труб своими руками – ответственная работа,  но если все сделано правильно, шов получится плотным, а водопровод будет долго служить.

youtube.com/v/N9QwpYEQpUw»/>

Пайка медных труб своими руками

Элементы системы отопления требуют особого ухода, к каждому элементу следует относиться очень внимательно. Установка трубопровода – это дело ответственное, поэтому совершать ее нужно с детальной точностью. К тому же трубопровод является самой важной частью системы отопления. При его монтаже нужно обязательно соблюдать технику безопасности.

Перед тем как начать установку, тщательно все спланируйте. Сначала подберите необходимые инструменты и детали. Для монтажа трубопровода очень важно использовать точные замеры, поэтому далее необходимо произвести расчеты.

Измерьте диаметр оригинала либо используйте для этих целей чертежный вариант. Для установки возьмите стандартные трубы из меди, которые применяются в строительстве, их диаметр должен составлять 12-18 мм.

К свойствам медных труб относятся бактерицидность и устойчивость как к резким перепадам температуры и давления, так и к коррозии. Особенность медных труб в том, что через них не проникает ультрафиолетовое излучение, поэтому они обладают низким тепловым коэффициентом.

Фитинги для медных труб


Для монтажа трубопровода вам понадобятся следующие материалы:

— отводы,
— переходной тройник (15х12х15),
— обычный тройник (по 18 мм со всех сторон),
— цанговое соединение (разборное, на 10 мм),
— 2 муфты, переходы и водорозетки с ушками (около 15 мм)

Угол отводов должен иметь 90°, верх должен составлять 18 мм, а низ – 15 мм. Вам понадобятся муфты – редукционная (около 18 мм) и соединительная (15-18 мм), а также переходы – с резьбы на трубы и с труб на резьбу.

Для эффективной работы нужно на долгое время обеспечить надежное отключение системы отопления. Убедитесь в том, что она действительно отключена, чтобы избежать неприятных ситуаций. Перед началом пайки медных труб своими руками сделайте в нужных местах штробы, то есть проемы.

Теперь можете приступать к процессу спайки соединений труб с водорозетками. Уберите со стены распределительный шкаф металлопластиковой системы, позже вы сможете заменить ее на медную – она более устойчива к воздействиям внешней среды.

При монтаже медных труб отопления желательно поменять все детали, так как существует вероятность того, что в процессе строительства могли прийти в неисправность основные приборы, но иногда происходит так, что распределитель просто не подходит к установленным трубам.

Для придания трубам изгиба применяют специальную технологию. Мягкие трубы будет легко изогнуть, а вот с твердыми немного сложнее: их сначала необходимо прогреть в том месте, в котором планируется делать сгиб, после чего трубы нужно согнуть и сразу же быстро охладить.

Сгибы делаются с целью уменьшения количества отходов. Плавный сгиб гарантирует уменьшение сопротивления воды, а значит – снижение вероятности загрязнения.

Далее припаиваются трубы и фитинги – это достаточно важная часть основного процесса. Трубу прогревают в нужном месте, после чего ее спаивают горелкой с другой трубой, которая также предварительно прогревается. Соединения труб плотно состыковываются. Граница спайки должна быть четкой на всем промежутке сплава.

Пайка медных труб


Когда все трубы уже припаяны, их прокладывают в подготовленные ранее штробы. Чтобы при термической обработке для деформации и снижения теплопередачи не возникло проблем со стачиванием стенок труб, их необходимо изолировать от других материалов. Не забывайте про осторожность, устанавливая на стену трубы для крепления радиатора.

Изоляция проводится скотчем либо вспенивающимся материалом, слой изоляционного материала должен быть толщиной примерно 2 мм. В водорозетку до конечной сборки системы обязательно должен быть вкручен глушитель.

Осталось прикрепить радиаторы, после чего их необходимо подключить к общей системе. Запрещено использовать для медной системы отопления радиаторы из алюминия, потому что в результате такой установки произойдет сбой системы. Но если вы использовали не биметаллические и чугунные радиаторы отопления, то можете подобрать подходящий переходник, и тогда никакой угрозы существовать не будет.

Хотя в отопительной системе и использовались трубы из меди, коррозия всегда найдет лазейки. Чтобы снизить риск развития коррозии, соедините редактор со стальной трубкой. Когда к редактору присоединены ручной регулятор и другие приборы, изолируйте повторно трубы выхода.

Таким же образом вы можете установить трубы в ванной, гараже и других помещениях, в которых имеется индивидуальное отопление. При монтаже трубопровода в ванной комнате сначала перекрывают доступ воды, потом меняют вентиляцию, устанавливают фильтры и переходники. Смотрим видео.

Далее всю конструкцию спаивают, разделяющие и соединяющие трубки крепят наверх и спаивают их с нижними трубами. В гараже трубы устанавливаются так же, только сточных труб и фильтров понадобится больше, чтобы отопление и подача воды были более надежными.

Читайте также:

Пайка медных труб своими руками

Оглавление:

Медные трубы нередко устанавливаются в наши дни в отопительных сетях, а также в магистралях водо- и газоснабжения жилых строений. Кроме того, эти изделия широко применяются в системах кондиционирования и морозильных устройствах различного типа.

Для получения неразъемного трубного соединения разработаны специальные приёмы пайки, реализуемые путём введения в зону контакта особого расплавленного материала (припоя). При этом требуемое качество соединения достигается лишь в том случае, когда температура плавления припоя будет ниже точки плавления соединяемых трубных элементов.

Сразу отметим, что пайка медных труб своими руками потребует от вас особой аккуратности и определённой подготовки.

Пайка меди

Растущая популярность систем, собираемых на основе медных труб, легко объясняется наличием у последних таких привлекательных качеств, как:

Кроме того, за счёт использования таких технологий удаётся сэкономить на комплектующих материалах (фитингах, переходниках и т.п.), что заметно снижает общую стоимость производимых работ.

Процесс пайки

Пайка медных труб может производиться в одном из следующих температурных режимов:

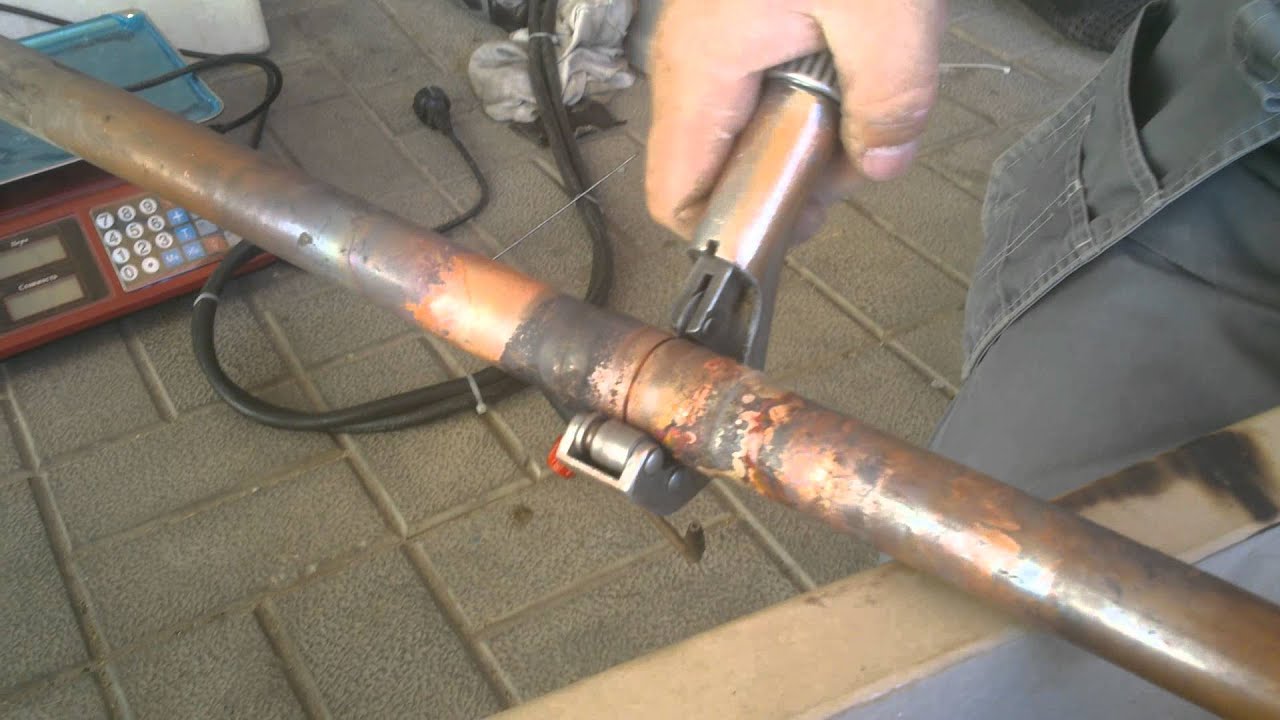

Труборез

Для получения надёжного сочленения труб в процессе пайки должен использоваться следующий инструмент:

Использование расширителя для труб

Глубина, на которую обрабатывается труба с помощью расширителя, должна быть равна диаметру заготовки.

Электрогидравлический трубный расширитель

Кроме того, для работы с легкоплавким припоем может использоваться специальный термический фен, обеспечивающий разогрев места сварки до нужной температуры.

Применение термофена позволит вам легко регулировать температуру в зоне сварки, а также удерживать требуемый температурный режим. При помощи входящих в комплект прибора сменных насадок вы сможете направлять струю разогретого воздуха в нужную точку.

Медные трубы разного диаметра

Перед тем как паять медные трубы, вам следует ознакомиться с материалами, выступающими в качестве припоев, которые в зависимости от их тугоплавкости подразделяются на твердые и мягкие.

Припой медно-фосфорный

Припои повышенной тугоплавкости изготавливаются, как правило, в виде стержней определённого профиля. Использование припоев этого вида возможно при разогреве зоны пайки до 900 градусов, что позволяет получать очень надёжное соединение. Припои этого класса довольно часто используются при монтаже водо- и газоснабжающих магистралей, а также при ремонте морозильного оборудования и систем кондиционирования.

Наиболее известными представителями таких припоев являются медно-фосфорные самофлюсующиеся смеси с различными добавками (Cu94 P6 и Cu92 P6 Ag2). Небольшие добавки (около 6%) фосфора или серебра позволяют снизить температуру плавления припоя до 750 градусов. Коэффициент расширения такого материала совпадает с тем же показателем для меди, что способствует образованию прочного и надёжного соединения.

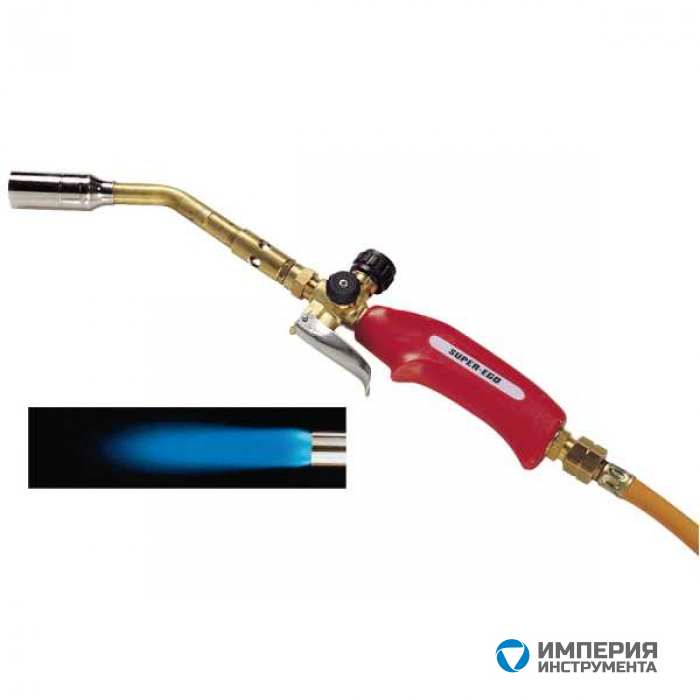

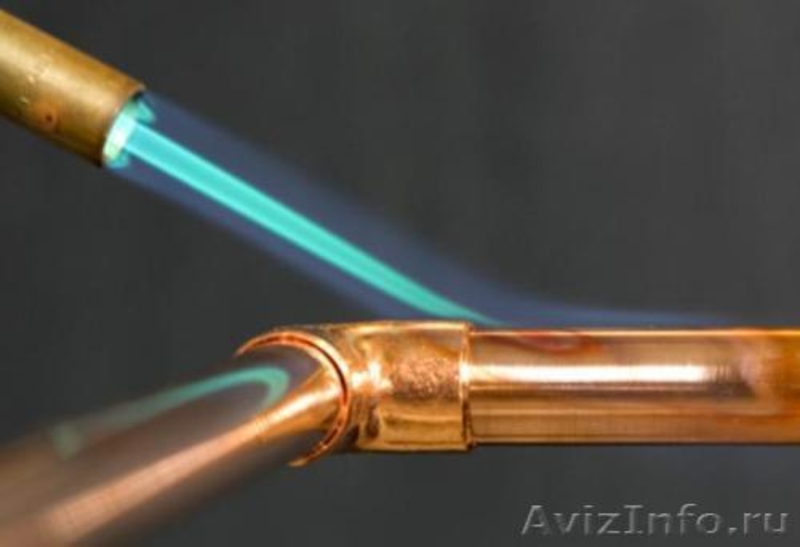

Пайка меди горелкой

Так называемые «мягкие» припои выполняются в виде обычной тонкой проволоки и служат для низкотемпературной пайки медных труб, производимой в домашних условиях. Эти припои изготавливаются, как правило, на основе таких известных материалов, как олово, свинец (или их сплавов).

Для облегчения процедуры пайки медных труб применяются специальные жидкие или пастообразные составы (флюсы), от правильного выбора которых зависит успех мероприятия в целом.

Эти составы также подразделяются на низкотемпературные (до 450 градусов) и высокотемпературные, используемые при температурах выше 450 градусов.

Они способствуют:

Пайка электрическим паяльником

В ходе паяльных работ необходимо внимательно следить за тем, чтобы разогретый до нужной температуры припой равномерно растекался по поверхностям сочленяемых заготовок, образуя при этом надёжное сочленение. После окончательного остывания участка пайки следует удалить с него все излишки флюса.

Пайка медных труб своими руками: технология, набор оборудования

Автор Фесенко Сергей, инженер На чтение 10 мин.

При установке систем водоснабжения и других инженерных коммуникаций из медных сегментов применяются разные методы соединения. Один из надежных пайка.

Этот вариант подразумевает применение припоя, представляющего собой расходный материал в виде термопластичного состава. Он плавится, когда на него воздействует высокая температура, создаваемая газовой горелкой. Благодаря этому свойству припой проникает в зазор между двумя соединяемыми деталями.

Выполняя пайку медных труб, можно создать надежные швы, выдерживающие существенное давление и даже механическое воздействие. Полученные соединения можно разобрать путем повторного нагрева.

Технология пайки медных труб

Медь легко поддается обработке. Ее не нужно очищать агрессивными средствами. Металл имеет хорошую адгезию с легкоплавкими сплавами. Поэтому подходящий припой не трудно подобрать.

Пайка медных труб водопровода

Соединение деталей из меди выполняется двумя способами. Независимо от варианта не нужно применять дорогие флюсы, так как не происходит бурная реакция с кислородом, когда металл начинает плавиться.

Высокотемпературная пайка

Соединение выполняется при температуре более 450°C и применении припоев из тугоплавких металлов, к которым относится медь и серебро. Метод позволяет получить твердые соединения.

При выполнении высокотемпературной пайки металл размягчается путем его отжига, а охлаждение созданного шва проводится естественным способом. Это позволяет максимально сохранить прочностные свойства меди.

При помощи твердой пайки соединяются изделия, диаметр которых 12-159 мм. Этот метод применяется для газопроводных сетей. Высокотемпературный способ позволяет соединить и водопроводные трубы, диаметр которых превышает 28 мм. Твердый метод также используется, если температура среды в трубопроводах больше 120°C. Высокотемпературный вариант пайки прекрасно подходит для создания отводов в сети отопления без разборки теплового контура.

Низкотемпературная пайка

Этот метод называется мягким соединением. Он осуществляется при температуре меньше 450°C. В процессе применяются припои из легкоплавких металлов, свинец и олово.

Низкотемпературный вариант соединения позволяет создавать швы шириной 7-50 мм. Такие соединения отличаются меньшей прочностью по сравнению со стыками, изготовленными с помощью высокотемпературного метода. Поэтому пайка мягким припоем не применяется для газовых коммуникаций.

При низкотемпературном методе не выполняется отжиг меди. Поэтому прочность металла не изменяется. Мягкая пайка используется при монтаже труб, у которых диаметр 6-108 мм. Этот метод также подходит для водопровода и систем отопления, если температура нагретой среды не превышает 130°C.

Набор для пайки медных труб

Процесс соединения сегментов начинается с подготовки набора специальных приспособлений и расходных материалов. Без такого комплекта невозможно выполнить качественную спайку деталей.

Оборудование для пайки медных труб

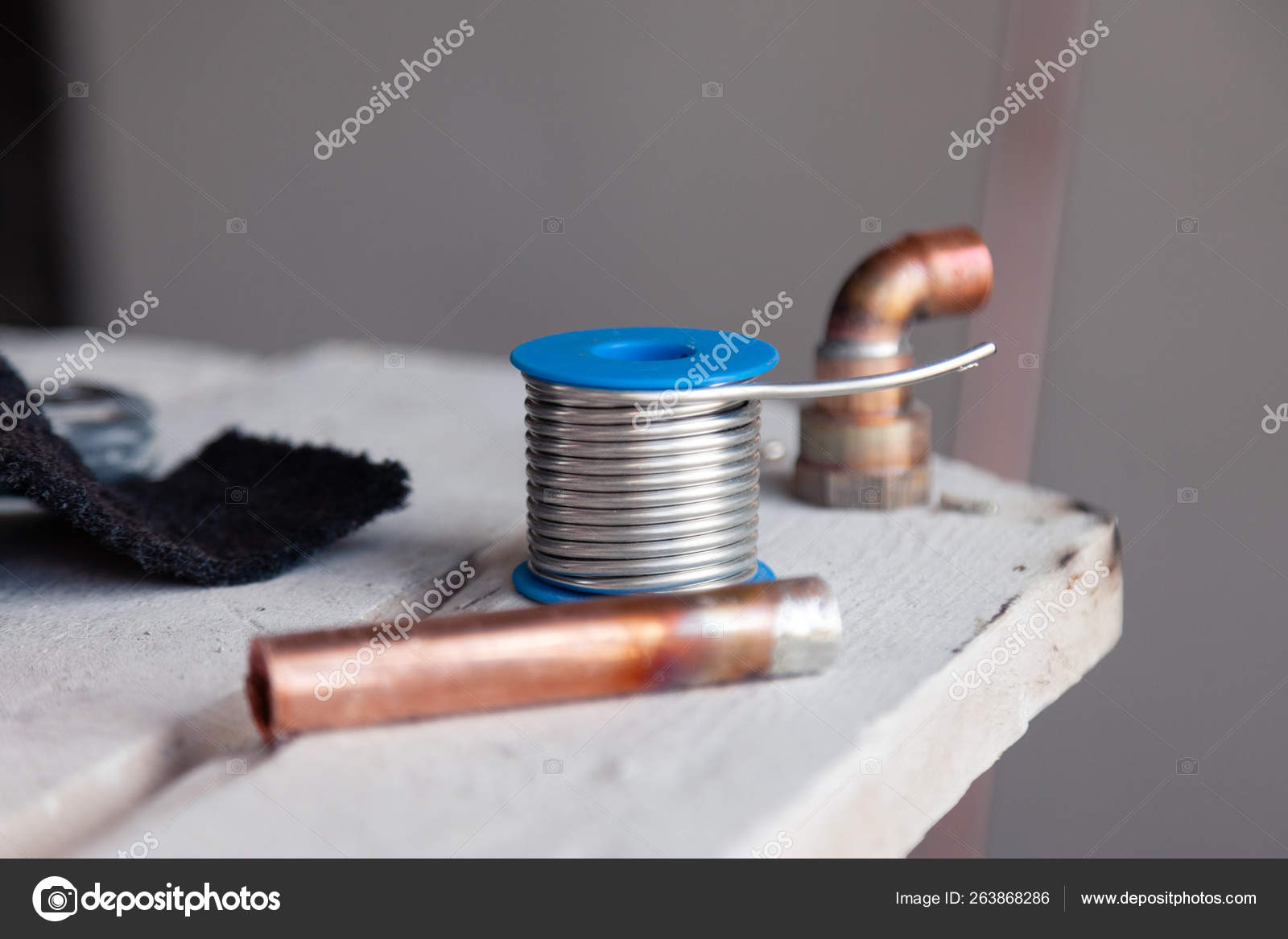

Припой и флюс

Обработанные и очищенные поверхности медных элементов сначала всегда покрываются флюсом. Вещество представляет собой агрессивное соединение, полученное химическим путем. Флюс позволяет избавиться от оксидов и жира на изделиях. Производители изготавливают вещество в жидком и газообразном состоянии.

Припой — это тоже расходный материал. Он выбирается в зависимости от варианта пайки. Многие производители изготавливают припой на основе олова. У расходного материала температура плавления ниже, чем у медных деталей.

Для выполнения работ подходят припои, в которые добавлена сурьма, висмут или медь. Лучшим вариантом является расходный материал с серебром. Однако он больше стоит. Поэтому используется расходник, у которого один из компонентов — это медь.

Горелка

Пайка выполняется газовой горелкой небольших или стандартных размеров. Инструмент создает узконаправленное пламя. В качестве горючего вещества, размещаемого в баллоне, вовремя низкотемпературной работы применяется смесь, состоящая из воздуха и пропана. Может также использоваться пропано-бутановое газообразное вещество, соединенное с воздушной средой. Объема смеси в одном баллоне хватает для выполнения примерно 300-400 стыков.

Во время высокотемпературной стыковке применяется горючая смесь, состоящая из пропана и кислорода или воздуха и ацетилена. Соединения также могут быть выполнены с помощью ацетилено-кислородного газообразного вещества.

Паяльник

Этот вид оборудования представляет собой электрическое приспособление. Инструмент позволяет соединить отдельные сегменты медных систем при использовании мягкого или твердого припоя. Электрический паяльник имеет прижимные клещи.

В устройстве также присутствуют съемные электрод Приспособление применяется на объектах, где нельзя использовать открытый огонь.

Сопутствующие материалы

При монтаже медных инженерных коммуникаций не обойтись без трубореза. Инструмент позволяет нарезать трубы требуемой длины. Рекомендуется применять в работе исключительно высококачественные приспособления. Именно они позволят не замять металл и осуществить ровный срез.

При монтаже водопровода, отопления, сетей газоснабжения и кондиционирования также применяется фаскосниматель. Инструмент позволяет удалять заусенцы с внутренней кромки среза. Это приспособление облегчает вставку одной детали в другой элемент.

Однако действовать можно исключительно при использовании труборасширителя,  если состыковываются сегменты одинакового диаметра.

При подготовке медных элементов также выполняется зачистка их внутренних поверхностей. В процессе используется металлическая щетка или ершик.

Как правильно паять медные трубы, пошаговая инструкция

Поэтапное проведение работ позволяет получить высококачественные соединения. При выполнении процесса не нужно спешить, необходимо выполнять все правила и рекомендации.

Подготовка соединения

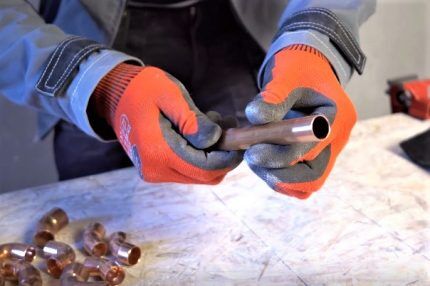

На первом этапе подготавливаются необходимые детали требуемых размеров. Для резки применяется труборез, который должен располагаться к трубопроводу строго перпендикулярно. Сначала труба зажимается в скобе приспособления между лезвием и опорными роликами.

Резак один или два раза поворачивается вокруг обрезаемого сегмента.

Затем проводится подтяжка винтового механизма. После этого процесс реза повторяется. Такие действия осуществляют, пока не произойдет окончательный раскрой трубы.

Для подготовки деталей требуемого размера также можно использовать ножовку с лезвием по металлу. Однако таким инструментом не всегда получается выполнить ровный срез. Тем более при применении ножовки образуется много металлических опилок. Поэтому приходится уделять большое внимание, чтобы они не попали в систему. Ведь опилки могут стать причиной поломки дорогого оборудования или затора в инженерной коммуникации.

Труборез позволяет получить ровный срез. Затем с торца трубы удаляются заусенцы.Внутренняя поверхность изделия чистится и обезжиривается. Такие же действия выполняются со вторым сегментом.

На следующем этапе используется труборасширитель или вальцовка. Он позволяет увеличить диаметр одного из сегментов, чтобы детали можно было соединить. Зазор между ними обязан составлять 0,02-0,4 мм. При меньших значениях припой не сможет просочиться в него, а при больших размерах – не возникнет капиллярный эффект.

Согласно нормам соединение должно иметь длину, которая равна диаметру трубы.

Нанесение флюса

Флюс наносится ровным слоем в минимальном количестве на наружную поверхность того изделия, которое вставляется в соединяемый сегмент.

Операция выполняется кистью. Она может входить в комплект реагента.

При ее отсутствии используется малярная кисть. Необходимо применять инструмент, который не оставляет волокон.

Пайка

Процесс начинается с соединения трубопроводных частей. Он выполняется после использования флюса.

На увлажненной поверхности не должно быть никаких посторонних включений.

Когда соединяется труба и фитинг, последний элемент вращается, пока не произойдет его полное надевание на трубопроводный сегмент. Такое действие также позволяет распределить флюс по всему соединяемому месту. Если из зазора между деталями выступит расходный материал, он убирается салфеткой или тряпочкой, так как представляет собой агрессивный состав химического происхождения.

Процесс пайки низкотемпературным способом начинается с включения горелки. Ее пламя направляется на соединяемое место и постоянно перемещается по стыку для его равномерного прогрева. После нагрева деталей припой прикладывается к зазору между ними. Расходник начнет расплавляться, если место соединения было достаточно разогрето. В этот момент горелку нужно удалить от стыка, потому что расходный материал заполнит зазор. Мягкий припой не требуется специально разогревать. Плавление расходного материала происходит под воздействием тепла от разогретых деталей.

Мягкая пайка медных труб

Соединения трубопроводных элементов выполняются при постоянном контроле нагрева меди. Металл нельзя перегревать! При несоблюдении этого правила происходит разрушение флюса. Поэтому с деталей не удаляются оксиды. В результате снижается качество швов.

Пайка твердым способом начинается с равномерного и быстрого прогрева соединяемых деталей. Он осуществляется с помощью пламени ярко-синего цвета умеренной интенсивности.

Припой прикладывается к стыку в момент нагрева элементов до температуры 750°C. Она достигает нужного значения, когда медь становится темно-вишневого цвета. Для лучшего плавления припоя он может быть дополнительно нагрет горелкой.

После остывания шва стык протирается тряпочкой для удаления остатков флюса. В противном случае вещество может стать причиной разрушения меди. Если на поверхности трубопровода образовался наплыв припоя, он удаляется с помощью наждачной бумаги.

Техника безопасности при пайке труб из меди

Никогда не нужно игнорировать технику безопасности, когда человек интересуется, как паяют профессионалы медные изделия. Прежде всего, необходимо запомнить, что любая конструкция из меди очень сильно нагревается, когда на нее воздействует пламя горелки. Поэтому брать незащищенными руками деталь ни в коем случае нельзя. Для перемещения коротких элементов можно использовать клещи. Рекомендуется надеть рукавицы.

Необходимо не допускать попадания на кожу флюса. Если все же возникла такая ситуация, тогда агрессивный состав смывается мыльной водой.

Работы нужно выполнять в плотной одежде. Рекомендуется надеть вещи из хлопка. Одежду из синтетических тканей во время пайки использовать нельзя, потому что волокна искусственного происхождения легко плавятся.

Процесс соединения деталей нужно выполнять при хорошей вентиляции, так как во время пайки нередко флюс загорается. Поэтому в воздухе появляются опасные пары.

После завершения монтажных работ система обязательно промывается водой. Она должна быть горячей и чистой. Это позволяет избавиться от излишков расходников внутри трубопровода.

Основные ошибки

Качественное соединение деталей из меди выполняется только при наличии опыта. Новички нередко допускают следующие ошибки:

  • Соединяются элементы с поверхностными дефектами, нередко возникающими при раскрое. Пайку нельзя выполнять поверх изъянов, так как не удастся получить прочный шов.
  • Полностью не удаляются все загрязнения с места, где выполняется стык. Подготовка соединяемого участка включает очистку и избавление от жира.
  • Детали недостаточно нагреваются, поэтому припой плохо соединяется с трубопроводами элементами. Целостность созданного шва легко нарушается даже при незначительном воздействии.
  • Создается соединение недостаточной ширины. Его величина должна быть 7-50 мм, если стыкуются трубы, у которых диаметр составляет 6-108 мм.
  • Поверхности элементов не полностью покрываются флюсом. Это не позволяет удалить с деталей все окислы. Поэтому создается не качественный шов.
  • Сегменты перегреваются при соединении. Происходит выгорание флюса и образование окалины.
  • Шов проверяется раньше времени. Операцию необходимо выполнять только после его остывания, иначе произойдет деформация соединения, что отрицательно скажется на прочности стыка.

Мастера хорошо знают все возможные ошибки. Многие из специалистов даже столкнулись с ними на практике в начале своей карьеры. Чтобы уменьшить вероятность ошибочных действий, рекомендуется первую пайку медных труб выполнять под наблюдением профессионала.

Пайка медных труб своими руками видео

Долговечные и прочные швы можно получить только при правильном и последовательном выполнении всех этапов работы. Соблюдая рекомендации, качественные стыки удастся создать твердым и мягким припоем. Для лучшего понимания темы следует посмотреть видео.





Мне нравитсяНе нравится

Пайка медных труб своими руками

Медь лучше паять, чем варить, по нескольким причинам: простота и оперативность проведения работ, нет необходимости в дорогом оборудовании, соединения получаются прочными, надежными и стойкими к высоким температурным и механическим нагрузкам.

Низкотемпературная пайка

Применяется для организации систем водоснабжения, отопления, кондиционирования. Выполняется обычно пропановыми горелками. Температура разогрева трубы: 200-250 градусов. При мягком припое пламя горелки требуется постоянно перемещать, чтобы нагрев соединения был равномерным.

Пример низкотемпературной пайки

Для мягкого припоя используются припои типа S-Sn97Ag5 (L-SnAg5) и S-Sn97Cu3 (L-SnCu3). Данные припои отлично подходят для систем отопления и кондиционеров, ведь они обеспечивают стойкость к коррозии и механическим повреждениям.

Как осуществляется пайка систем отопления и кондиционеров? В случае если припой не плавится при касании прутком, нагрев следует продолжить. Важно постоянно перемещать пламя. Когда припой начинает плавиться, следует пламя убрать и подождать, пока припой не заполнит монтажный зазор. Заполнение зазора происходит полностью, а потому не следует вводить дополнительные объемы припоя, так как это даст излишки, которые могут затечь внутрь соединения.

Что еще важно знать, осуществляя пайку медных труб на отопление и иные системы? Если вы применяете в работе стандартные прутки припоя, объем мягкого припоя должен быть равен диаметру трубы. Для удобства требуемый участок припоя загибается Г-образно. Более подробно о низкотемпературной пайке вы можете посмотреть в специальном видео.

Преимущества данного способа: прочность меди не ухудшается. Недостатки данного способа: худшие механические характеристики.

Высокотемпературная пайка

Применяется в тех случаях, когда систему планируется эксплуатировать при высоких температурных нагрузках (выше 110 градусов). Данный способ часто используется для организации отопительных систем. Твердая пайка выполняется исключительно газопламенным способом, так как для выполнения соединения требуется температура не ниже 700 градусов.

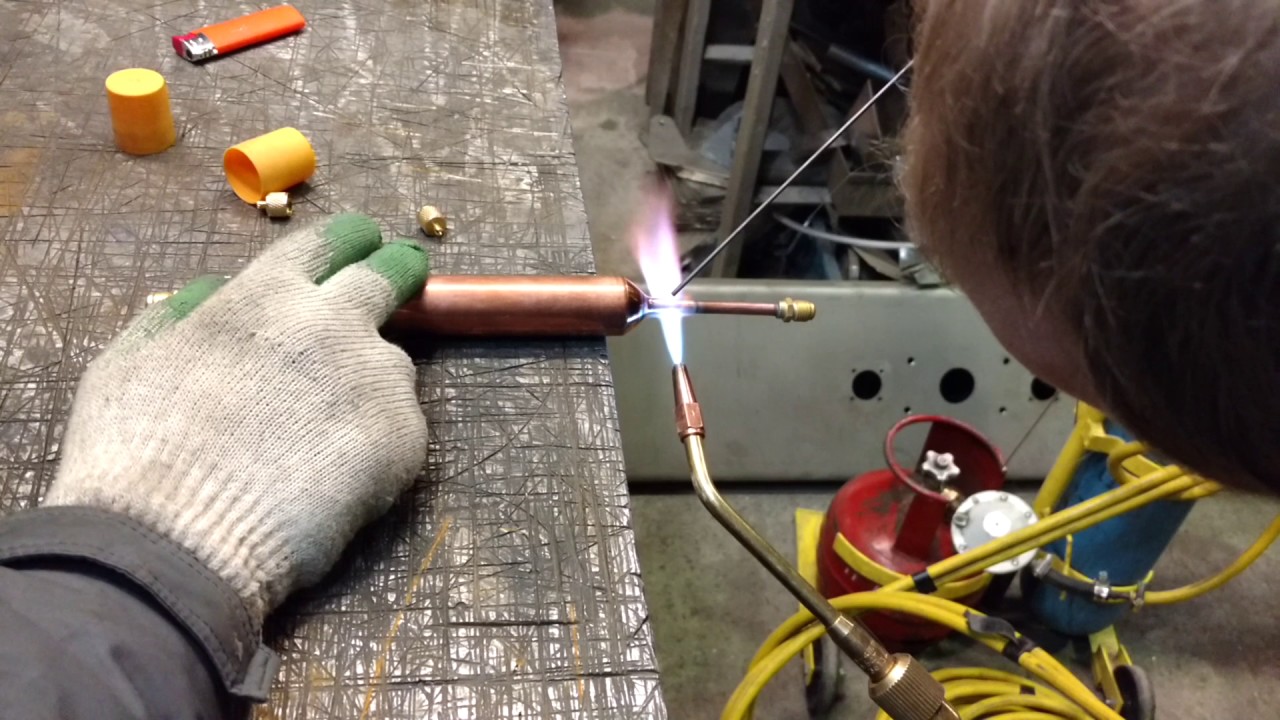

Прибор для высокотемпературной пайки

При применении медно-фосфорного припоя можно обойтись без флюса. Пламя горелки должно быть средним. Требуемая температура пламени: 750-900 градусов. Медные трубы следует нагревать равномерно, причем соединяемые детали могут находиться в любом положении.

При равномерном нагреве концов изделий припой хорошо заполнит монтажный зазор. Проверять готовность соединения можно прутком твердого припоя (по окончании работ он должен плавиться). Для повышения качества работ пруток следует предварительно прогреть.

Именно при этом способе можно использовать строительный фен. Применяется он вместо горелки. Строительный фен можно задействовать только при пайке медных труб небольших размеров. Эксплуатировать фен просто, достаточно применять тот же алгоритм работы, что и при манипуляциях с горелкой. Обучающее видео позволит вам разобраться во всех нюансах пайки.

Преимущества твердого припоя: высокая прочность шва, можно применять в системах, эксплуатируемых при высокой температуре, возможно уменьшение ширины соединения относительно мягкого припоя. Недостатки твердого припоя: происходит отжиг меди, для выполнения работы своими руками требуется опыт и квалификация, в ином случае изделие можно перегреть, что приведет к разрывам.

Флюс

Флюсы представляют собой активные химические вещества, необходимые для проведения качественной пайки. Они позволяют улучшить растекание припоя, очищают медь от разного рода загрязнений, образуют защитное покрытие от воздействия кислорода.

Флюс для пайки алюминия

При низкотемпературном способе соединения используются низкотемпературные флюсы. При высокотемпературном способе соединения флюсы не требуется, достаточно очистить поверхность перед работой.

Важно: По окончании работ флюс должен быть обязательно удален. В ином случае существует риск возникновения коррозий.

Как выполняется пайка медных труб своими руками?

Труборез

Требуемые инструменты: труборез, фаскосниматель, труборасширитель, стальной ершик для чистки внутренних поверхностей медных труб, щетка для зачистки соединений,газовая горелка или фен, припой.

Рассмотрим, как паять медные трубы своими руками:

  1. Посредством трубореза отрезаем трубу необходимой длины. Щеткой снимаем заусеницы, внутреннюю поверхность изделия чистим ершиком;
  2. Посредством труборасширителя расширяем 2-ой отрезок изделия до требуемого диаметра. Помните, что детали трубопровода должны входить друг в друга с небольшим зазором;
  3. Щеткой чистим края расширенного элемента трубопровода от загрязнений и заусениц;
  4. Равномерно наносим флюс на деталь медного трубопровода меньшего диаметра;
  5. Соединяем обе детали трубопровода. Влажной тканью удаляем излишки флюса;
  6. Равномерно прогреваем соединение. Когда флюс будет серебристым, работу можно заканчивать;

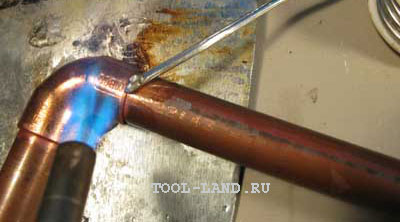

  7. К линии стыка деталей трубопровода подносим припой. После того, как он расплавится, припой должен остыть естественным

    Электрический фаскосниматель

    путем. Дуть на него не нужно;

  8. По остывании припоя протираем соединение влажной материей. Мера эта нужна затем, чтобы удалить остатки химических веществ.

Научиться паять медные детали трубопровода своими руками просто. Достаточно соблюдать инструкции. Однако если что-то так и осталось для вас непонятным, вы всегда можете включить обучающее видео, где детально рассмотрено, как паять медные трубы.

Медь в вашем доме: сделай сам

Основы

Ремонт дома и проекты становятся все более популярными с каждым днем. Люди любят свои дома, проявляют к ним интерес и получают удовольствие от ощущения, что они могут поддерживать и улучшать их. При наличии правильных инструкций и подготовки домашний ремонт легко сделать самостоятельно, он может стать веселым семейным занятием и сэкономить деньги на вызове профессионала.

Медная сантехника основана на процедуре, называемой пайкой, и это не так сложно, как вы думаете.Следующие ниже инструкции и методы позволяют создать герметичные паяные соединения между трубкой и фитингами из меди и медного сплава. Следуя этим простым инструкциям и не забывая работать аккуратно, вы сможете получить идеально спаянные соединения.

1. ИЗМЕРЕНИЕ

Измерьте и отметьте трубку карандашом.

2. РЕЗКА

Отрежьте трубку до измеренной длины. Резку можно выполнить несколькими способами. Трубку можно разрезать дисковым труборезом, ножовкой, абразивным кругом, стационарной или переносной ленточной пилой.Необходимо следить за тем, чтобы трубка не деформировалась во время резки. Независимо от метода разрез должен быть перпендикулярен длине трубки, чтобы трубка правильно сидела в колпачке фитинга.

3. РАЗВЕРТЫВАНИЕ

Разверните все обрезанные концы труб до полного внутреннего диаметра трубки, чтобы удалить небольшие заусенцы, образовавшиеся при разрезании. Это очень важно. Если эту шероховатую внутреннюю кромку не удалить расширением, может возникнуть эрозионная коррозия из-за локальной турбулентности и увеличения локальной скорости потока в трубе.Правильно развернутый кусок трубы обеспечивает гладкую поверхность для лучшего потока.

Удалите все заусенцы на внешней стороне концов трубок, образовавшиеся в результате резки, чтобы обеспечить надлежащий вход трубки в колпачок фитинга.

К инструментам, которые можно использовать для развёртывания концов трубок, относятся расширительное лезвие на труборезе, полукруглые или круглые напильники, карманный нож или подходящий инструмент для удаления заусенцев. При использовании мягкой трубки вы должны быть очень осторожны, чтобы не деформировать конец трубки из-за чрезмерного давления.

4. ЧИСТКА

Удаление всех оксидов и поверхностного масла с концов трубок и фитингов имеет решающее значение для правильного поступления металлического припоя в соединение. Если их не удалить, это может помешать капиллярному действию и может снизить прочность сустава и вызвать разрушение.

Слегка очистите концы трубок с помощью песчаной ткани или нейлоновых абразивных подушек на расстоянии, немного превышающем глубину чашек фитинга.

Очистите чашки фитинга, используя абразивную ткань, абразивные губки или подходящую щетку подходящего размера.

Капиллярное пространство между трубкой и фитингом составляет приблизительно 0,004 дюйма. Металлический припой заполняет этот зазор за счет капиллярного действия. Это расстояние имеет решающее значение для того, чтобы металлический припой попал в зазор и образовал прочное соединение.

Медь — относительно мягкий металл. Если удалить слишком много материала с конца трубы или чашки фитинга, неплотная посадка может привести к плохому соединению.

5. НАНЕСЕНИЕ ФЛЮКСА

Используйте флюс, который растворяет и удаляет следы оксида с очищенных поверхностей от повторного окисления во время нагрева и способствует смачиванию поверхностей металлическим припоем.

ПРЕДУПРЕЖДЕНИЕ: Не наносить пальцами. Химические вещества, содержащиеся в флюсе, могут быть вредными при попадании в глаза, рот или открытые порезы. Будьте осторожны при нанесении флюса. Небрежное обращение может вызвать проблемы спустя долгое время после установки системы. Если используется чрезмерное количество флюса, остатки флюса могут вызвать коррозию. В крайних случаях такая флюсовая коррозия может пробить стенку трубы, фитинга или и того, и другого.

6. СБОРКА И ПОДДЕРЖКА

Вставьте конец трубки в чашку фитинга, убедившись, что трубка прилегает к основанию чашки фитинга.Небольшое вращательное движение обеспечивает равномерное покрытие флюсом. Удалите излишки флюса с внешней стороны шва ватной тряпкой.

Поддержите трубку и фитинг в сборе, чтобы обеспечить равномерное капиллярное пространство по всей окружности соединения. Равномерность капиллярного пространства обеспечит хороший капиллярный поток расплавленного припоя. Чрезмерный зазор в стыках может привести к растрескиванию припоя в условиях напряжения или вибрации.

Теперь соединение готово к пайке.Подготовленные и готовые к пайке соединения должны быть завершены в тот же день, а не оставлены незавершенными на ночь.

7. ОТОПИТЕЛЬ

Начните нагревание пламенем перпендикулярно трубке. Медная трубка проводит первоначальное тепло в чашку фитинга для равномерного распределения тепла в области соединения. Степень предварительного нагрева зависит от размера стыка. Предварительный нагрев сборки должен охватывать всю окружность трубы, чтобы довести до подходящего состояния предварительного нагрева.Однако для стыков в горизонтальном положении избегайте прямого предварительного нагрева верхней части стыка, чтобы избежать сгорания паяльного флюса. Практика и опыт укажут количество тепла и необходимое время.

Затем переместите пламя на чашку фитинга. Переместите пламя поочередно между чашкой фитинга и трубкой на расстояние, равное глубине чашки фитинга. Опять же, предварительно нагрейте окружность, как описано выше, с горелкой у основания чашки фитинга. Прикоснитесь припоем к стыку. Если припой не плавится, удалите его и продолжайте нагревание.

ВНИМАНИЕ: Не перегревайте соединение и не направляйте пламя на поверхность чашки фитинга. Перегрев может сжечь флюс, что снизит его эффективность, и припой не попадет в соединение должным образом.

Когда припой расплавится, приложите тепло к основанию чашки, чтобы способствовать капиллярному действию в втягивании расплавленного припоя в чашку к источнику тепла.

Обычно для нагрева используется воздушно-топливная горелка. В таких горелках используется ацетилен или сжиженный газ.Также можно использовать электроды для пайки сопротивлением. В них используются нагревательные электроды, и их следует учитывать, когда возникает проблема с открытым пламенем.

8. НАНЕСЕНИЕ ПАЙКИ

Для соединений в горизонтальном положении начните наносить припой немного не по центру в нижней части соединения. Когда припой начнет плавиться от тепла трубки и фитинга, протолкните припой прямо в соединение, удерживая горелку у основания фитинга и немного впереди точки нанесения припоя.Продолжайте эту технику через нижнюю часть фитинга и вверх с одной стороны к верху.

Теперь затвердевший припой в нижней части соединения создал эффективную перегородку, которая предотвратит вытекание припоя из соединения при заполнении боковой и верхней части соединения.

Вернитесь к начальной точке, немного перекрывая друг друга, и продолжайте движение вверх по незавершенной стороне к вершине, снова с небольшим перекрытием. Во время пайки за точкой нанесения припоя могут появиться небольшие капли, указывающие на то, что стык заполнен до этой точки и больше не будет принимать припой.На протяжении всего процесса используются все три физических состояния припоя: твердое, пастообразное и жидкое.

Для стыков в вертикальном положении выполните аналогичную последовательность проходов внахлест, начиная с любого удобного места.

9. ОХЛАЖДЕНИЕ И ОЧИСТКА

Дайте готовому стыку естественным образом остыть. Шоковое охлаждение водой может вызвать нагрузку на сустав. Когда остынет, удалите остатки флюса влажной тряпкой.

Как паять медные трубы

Хотя существует множество проектов по благоустройству или ремонту дома, которые лучше всего доверить обученным и опытным специалистам, пайка и замена медных труб в вашем доме не обязательно должна быть одной из них.Процесс пайки выглядит немного устрашающе для начинающего самостоятельного проекта, но это довольно простой процесс, если вы будете следовать нескольким основным инструкциям.

Обратите внимание, что вы обязательно должны следовать инструкциям по безопасности на протяжении всего этого руководства.

Требуются припасы

  • Защита глаз
  • Тяжелые перчатки
  • Противопожарная ткань
  • Огнетушитель
  • Медная труба
  • Фитинги для медных труб
  • Резак для труб
  • Инструмент для удаления заусенцев
  • Проволочная щетка
  • наждачной бумагой с зернистостью 120, наждачной бумагой или мелкой стальная вата
  • Пропановая горелка и регулятор со встроенным воспламенителем
  • Бессвинцовая паяльная паста (также известная как «флюс») с флюсовой щеткой
  • Паяльная проволока
  • Ветошь

Подготовьте трубы и фитинги

Перед тем, как приступить к какой-либо части этого проекта, обязательно наденьте защиту для глаз.

Отрежьте трубы до длины

  1. Зажмите трубу между отрезным кругом и направляющим колесом трубореза. Для более длинных трубок заправьте другой конец под колено, чтобы оно было устойчиво.
  2. Поверните резак, чтобы надрезать трубу по всему периметру.
  3. Затяните ручку резака на четверть оборота. Снова надрежьте трубу вокруг; это сделает линию подсчета очков немного глубже.
  4. Затяните ручку резака еще на четверть оборота и надрежьте трубу в третий раз.Продолжайте затягивать и надрезать, пока труба не отломится; это займет около восьми ходов.

Очистить и залить флюсом трубы и фитинги

  1. Используйте инструмент для удаления заусенцев или проволочную щетку, чтобы развернуть внутреннюю часть трубы. Заусенец — это небольшой выступ меди, который образуется, когда он вдавливается в трубу, когда вы ее режете. Если вы не удалите его, он может затруднить поток воды по трубе или вызвать утечку.
  2. Используйте наждачную шкурку, наждачную бумагу или стальную мочалку, чтобы очистить внешнюю поверхность трубы и ту часть фитинга, которая будет соединяться с трубой.В чистом состоянии труба должна быть блестящей. Как только это будет сделано, не прикасайтесь к трубе голыми руками, чтобы не оставлять жир для тела на поверхности. Это может помешать закреплению припоя без утечек.
  3. Кистью нанесите тонкий слой флюса на последний дюйм трубы.
    Совет по безопасности: не наносите флюс пальцами! Это кислота, которая может вызвать повреждение кожи, глаз и других мягких тканей.
  4. Нанесите флюс на внутреннюю поверхность фитингов, где они будут соединяться с трубой.
  5. Вставьте трубу в фитинг до упора на всю глубину фитинга.
  6. Сотрите излишки флюса тряпкой.

Паять трубы и фитинги вместе

Перед тем, как приступить к этим действиям, наденьте толстые перчатки и убедитесь, что вы все еще пользуетесь защитными очками. На всякий случай убедитесь, что поблизости есть огнетушитель.

  1. Накройте любую легковоспламеняющуюся поверхность возле рабочего места противопожарной тканью.
  2. Отрежьте от 8 до 10 дюймов припоя; согните последние 2 дюйма под углом 90 градусов.
  3. Зажгите пропановую горелку с помощью встроенного запальника.

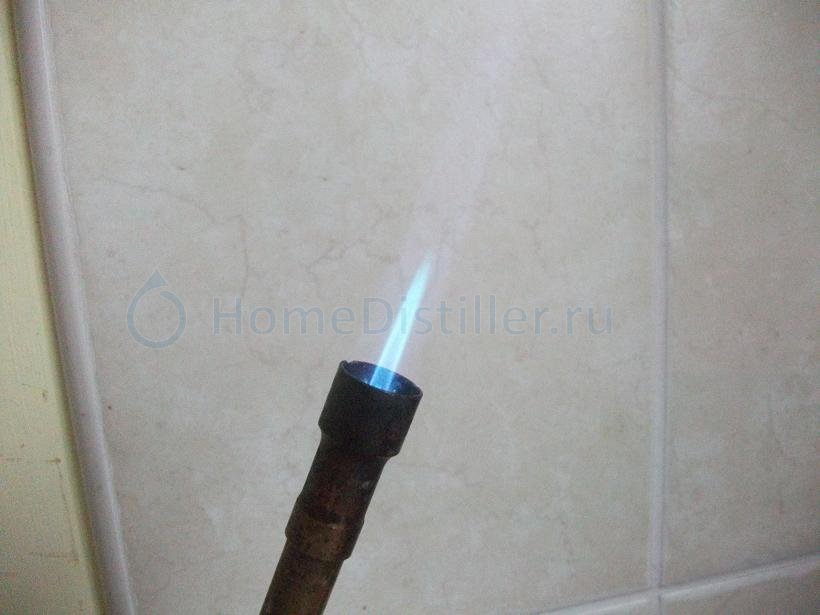

  4. Установите синий конус пламени примерно на 1 1/4 дюйма.
  5. Держите резак так, чтобы его наконечник касался фитинга. Перемещайте его вперед и назад, чтобы равномерно нагреть фитинг. Не нужно топить трубу горелкой; об этом позаботится тепло от арматуры. Вы должны услышать шипение флюса при нагревании металла.
  6. Поместите конец паяльной проволоки в стык на противоположной стороне фитинга от пламени горелки. По мере того, как металл нагревается, проволока становится жидкой и течет в стык, заполняя пространство.
  7. Заполняйте стык до тех пор, пока припой не начнет стекать; для этого потребуется от 1/2 до 3/4 дюйма припоя, в зависимости от размера трубы и фитинга.
  8. Дайте паяному соединению остыть от 30 до 45 секунд перед приложением любого давления. Удалите излишки припоя.
  9. Установите трубу и проверьте ее на герметичность.Если он протекает, снимите его, разобрать трубу и фитинг, а затем спаяйте их.

Если вы паяете уже вставленную трубу, обязательно слейте воду и тщательно высушите внутреннюю часть перед пайкой; пропановая горелка может помочь ускорить это, если применяется осторожно.

Как паять медную трубу — прочтите, прежде чем пытаться сделать свой собственный перегонный куб! — Learn to Moonshine

Если вы хотите построить свой собственный самогонный аппарат, но не знаете, как его спаять.Не волнуйтесь, это руководство научит вас основам пайки. Если после прочтения этого руководства у вас возникнут какие-либо вопросы, не стесняйтесь оставлять комментарии, и я постараюсь помочь. Если вы хотите припаять нержавеющую сталь к меди, ознакомьтесь с моей статьей: Как паять, сваривать и припаять медь к нержавеющей стали, это особенно полезно при пайке 2-дюймовых трехзажимных зажимов из нержавеющей стали либо к котлу, либо к 2-дюймовой колонне, которая все еще строится. для использования с бойлером для пивных бочонков.

Пайка медной трубы зависит от капиллярного действия, которое втягивает припой в соединение и должным образом герметизирует трубу. Это достигается за счет тепла от пропановой горелки.Будьте предельно осторожны при пайке, как при работе с открытым пламенем. Также убедитесь, что вы даете суставам остыть, прежде чем прикасаться к ним.

Чтобы ваша жена была довольна, не забудьте спаять свой неподвижный элемент в гараже или на улице. Поверьте, она не обрадуется, когда вы сожжете ее столешницу. Это было сделано!

Какой припой использовать при изготовлении самогонного аппарата?

Убедитесь, что вы используете припой без свинца и кадмия или припой , это важно, потому что вы не хотите, чтобы свинец попадал в ваш самогонный аппарат.Это заставит ваших приятелей ослепнуть. Вы можете использовать припой для сантехников, который продается в вашем местном строительном магазине, и предпочтительнее флюс на водной основе.

Что вам понадобится
  • Пропановая горелка
  • Труборез или ножовка
  • Высококачественный серебряный припой — ** Бессвинцовый
  • Медная труба
  • Наждачная бумага
  • Высококачественный флюс для лужения серебра
  • Круглая проволочная щетка
Инструкции:

Шаг 1 — Соберите все, что вам нужно.Распечатайте список материалов из плана, который вы собираетесь построить, и убедитесь, что у вас есть материалы и инструменты, которые я перечислил выше.

Шаг 2 — Используя труборез или ножовку, разрежьте все медные трубы, включенные в ваш план, на длину. Мне нравится делать всю резку сразу.

Шаг 3 — Используя полоску наждачной бумаги очистите концы медной трубы, которую вы будете паять. Не забудьте также удалить медные заусенцы с внутренней стороны трубы.Когда вы закончите, медь должна стать блестящей. Если вы не удалите окисление с меди, припой не будет должным образом прилипать к трубе, это может привести к утечке самогона в вашем здании, мы не хотим, чтобы это было так хорошо.

Шаг 4 — Используйте круглую проволочную щетку для очистки внутренней части медных фитингов.

Шаг 5 — Прежде чем паять что-либо вместе, соберите все части и убедитесь, что все встало правильно. Может потребоваться некоторая корректировка.

Шаг 6 — Нанесите тонкий слой высококачественного серебряного флюса для лужения на все поверхности, которые вы будете паять. Убедитесь, что вы попали внутрь любых фитингов и снаружи всех медных труб. Теперь соберите перегонный куб.

Шаг 7 — Зажгите пропановую горелку. Нагрейте соединение, которое вы хотите паять, с помощью внутреннего пламегасителя, медленно перемещая его, чтобы равномерно нагреть фитинг.

Шаг 8 — Через 5-10 секунд прикоснитесь концом припоя к верхней части соединения.Если медь достаточно горячая, в стык должен втянуться припой. Теперь вы должны увидеть, как припой капает с нижней части соединения. Если нет, продолжайте нагрев.

Шаг 9 -Очистите стыки и удалите излишки припоя и проверьте стыки на предмет утечек

Я добавил видео ниже, так как я думаю, что легче научиться паять медь, наблюдая, как кто-то это делает, а не читал о Это.


Теперь, когда вы являетесь экспертом по пайке, убедитесь, что вы ознакомились с нашими бесплатными планами по установке самогонных аппаратов, и если у вас есть какие-либо вопросы о том, как спаять ваш кубик, не стесняйтесь оставлять комментарий ниже, и я сделаю все возможное, чтобы помощь!

Работа с медными трубами — Extreme How To

При наличии небольшого ноу-хау и подходящих инструментов пайка медных труб — это навык, которым может овладеть любой домовладелец.

Можно с уверенностью сказать, что медные водопроводы есть в большинстве американских домов и на то есть веские причины. С медью относительно легко работать, она принимается водопроводными стандартами, не придает воде неприятных запахов или привкусов и противостоит отложению минералов, обнаруживаемых в большинстве бытовых систем водоснабжения. Медную трубу также легко переделать или отремонтировать. Хотя трубы из ПВХ дешевле, их обычно используют для удаления отходов и вентиляции, а также в домах из полуфабрикатов.

Для работы с медными трубами требуется несколько базовых и специализированных инструментов, которые стоит вложить в ящик для инструментов. К ним относятся резак, инструменты для очистки и пропановая горелка. Другие распространенные инструменты, которые у вас, вероятно, есть, включают рулетку, дрель / отвертку и сверла с перфорацией (для просверливания отверстий в элементах каркаса), влажную тряпку, распылитель, наполненный водой, защитные очки и перчатки.

Специализированный сантехнический инструмент поможет вам добиться профессионального результата. Например, медную трубу можно разрезать ножовкой, но такой подход обычно приводит к шероховатым неровным краям на трубе.С другой стороны, труборез поможет вам сделать чистый квадратный надрез и каждый раз сделает хорошее соединение.

Хотя медную трубу можно разрезать ножовкой, лучше разрезать труборез.

Существует несколько способов очистки медных труб и фитингов перед пайкой (например, металлической мочалкой или наждачной бумагой), но наиболее эффективным способом является использование инструмента, предназначенного для этой задачи. Показанный инструмент «четыре в одном» популярен среди сантехников и предназначен для очистки внутренней части фитингов и внешней поверхности медных труб как размером 1/2, так и 3/4 дюйма.Этот инструмент быстро удалит грязь и окисление и увеличит ваши шансы на хорошую пайку.

Удалите налет с медной трубы и фитинга с помощью чистящего инструмента.

Пропановая горелка необходима для пайки, и существует множество вариантов. В то время как профессиональные сантехники обычно используют 5-фунтовый баллон с ацетиленом, соединенный со шлангом и фонариком, самоделки вполне могут обойтись портативным автономным блоком пропана. Если вы покупаете пропановую горелку, ищите горелку с функцией автоматического зажигания и блокирующим переключателем или кнопкой включения / выключения.

Лучший вид припоя для работы с медными трубами не содержит свинца. Фактически, строительные нормы и правила требуют использования безвинцовых припоев для бытовых водопроводов, потому что припой на основе свинца может попадать в воду, находящуюся в трубе. Даже незначительное количество свинца в питьевой воде может представлять опасность для здоровья, особенно для детей, пожилых людей и людей с ослабленной иммунной системой. Безсвинцовый припой может представлять собой любую комбинацию олова, серебра, сурьмы и висмута — все они безопасны для систем питьевого водоснабжения. Бессвинцовый припой обычно продается в рулонах весом 1 фунт и имеет более высокую температуру плавления, чем припой свинец / олово.

Планирование процедуры

В новом строительстве с открытыми стенами работать с медной трубой относительно легко. С другой стороны, реконструкция или ремонт требуют значительно больше работы, потому что трубы обычно скрыты за существующими стенами. Обычно это включает удаление облицовки стен и просверливание отверстий в элементах каркаса. После того, как водопровод будет завершен и проверен на герметичность, настенные покрытия необходимо переустановить и закончить.

Все работы по медным трубам, будь то новые или реконструируемые, начинаются с плана. В принципе, чего вы хотите добиться? Планируйте как можно меньше паяных соединений. Затем определите материалы, необходимые для выполнения задачи, и подготовьте их, а также запасные части перед началом. Например, если вы устанавливаете новую линию холодной воды, для которой требуется 10 футов медной трубы 1/2 дюйма, два колена и клапан или кран, купите несколько колен и соединителей с наружной или внутренней резьбой. Тогда, если что-то пойдет не так, у вас будут запасные части под рукой, и вам не придется останавливать работу и покупать дополнительные материалы или детали.Было бы глупой тратой вашего времени останавливаться на час или больше, чтобы закончить работу и купить деталь за 25 центов.

Подготовка и пайка

Измерьте, отрежьте и поставьте все детали на сухую. Это обеспечит работоспособность проекта перед пайкой. Убедитесь, что на участке трубы или стыках нет деформации, так как со временем это может привести к выходу из строя. Затем разберите и очистите все детали, чтобы удалить окисление поверхности. Это увеличит шансы на то, что суставы можно будет соединить правильно.Используйте специально разработанный инструмент для очистки (упомянутый ранее), чтобы быстро очистить медные трубы и фитинги. Обязательно очистите как внешнюю поверхность медной трубы, так и внутреннюю часть всей арматуры. Если все сделано правильно, внутренняя часть трубы или фитинга будет сиять, как новая копейка.

Следующим шагом будет нанесение тонкого слоя самоочищающегося некислотного флюса на все сопрягаемые поверхности. Используйте для этой задачи небольшую кисть «флюс». Назначение флюса — удалить любое невидимое поверхностное окисление, протравить медь для улучшения адгезии и помочь припою хорошо сцепиться с медной трубой и фитингом.Теперь соберите детали, добавив ремень или зажимы с гвоздями там, где необходимо, чтобы удерживать трубу на месте. Если труба проходит через элементы каркаса, дополнительные крепежные детали обычно не требуются.

Нанесите флюс на медную трубу и внутреннюю часть фитингов небольшой кистью.

Пайка — это процесс соединения двух медных или латунных поверхностей с металлом. Это достигается при температуре ниже примерно 750 градусов по Фаренгейту. Когда соединение остынет, оно будет таким же прочным, как и медные материалы, из которых оно состоит.Из-за выделяемого тепла возможны ожоги и травмы глаз, поэтому при пайке в поту всегда следует носить защитные очки и перчатки. Если проект требует пайки над головой, никогда не стойте прямо под работой. Одной капли расплавленного припоя должно хватить, чтобы убедить вас стоять в стороне при работе над головой.

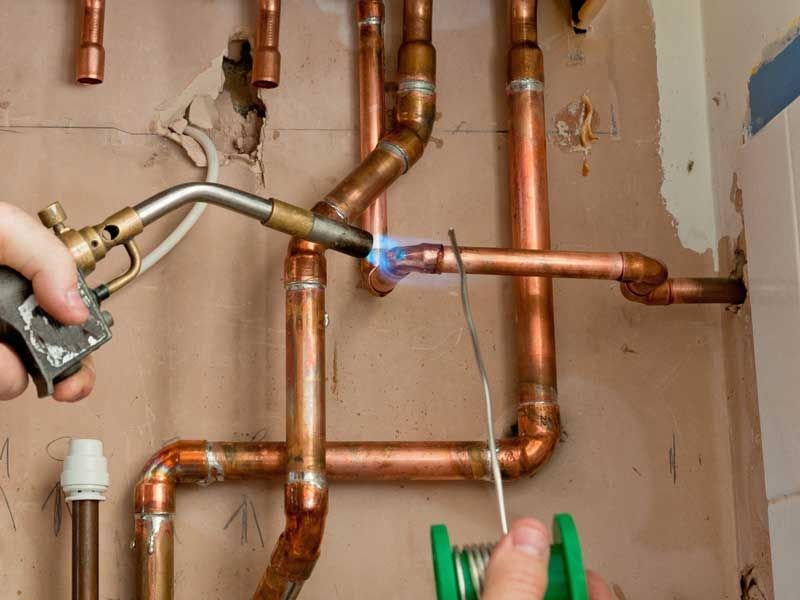

Начните пайку, нагревая сначала фитинг, а затем волнообразными движениями трубу. Когда труба и фитинг нагреются до нужной температуры, припой потечет в стык.

Перед тем, как приступить к пайке, оторвите примерно 12 дюймов от рулона припоя и согните верхнюю часть на 3 дюйма, чтобы получился прямой угол. Этот профессиональный наконечник упростит нанесение припоя по периметру стыка.

Поскольку медь фитингов толще, чем стенки медной трубы, сначала начните нагревать фитинг, а затем приложите тепло к стыку трубы / фитинга возвратно-поступательными движениями. Когда соединение нагреется до необходимой температуры, флюс начнет пузыриться и слегка дымиться.Когда труба и фитинг достигают точки плавления припоя, припой плавится при прикосновении к стыку. Кроме того, тепло соединения фитинга / трубы втянет припой в соединение. Это лучший показатель того, что паяное соединение безупречно. Убедитесь, что вы прижали конец припоя ко всему соединению, чтобы заполнить его полностью — загнутый конец полоски припоя поможет вам нанести припой на нижнюю и заднюю стороны соединения. Кроме того, наличие в вашем распоряжении около 12 дюймов припоя убережет вашу руку от пламени.Отодвиньте горелку от стыка, поскольку в стыке, вероятно, достаточно тепла, чтобы расплавить припой. Однако, если припой не течет, приложите больше тепла к области соединения. Затем используйте влажную тряпку, чтобы быстро стереть излишки припоя с соединения.

При пайке в поту деревянных элементов каркаса всегда нужно быть начеку, нет ли пожара. Помните, что температура пропановой горелки может достигать 900 градусов по Фаренгейту — более чем достаточно, чтобы зажечь деревянные стойки, стропила или балки.Чтобы предотвратить потенциальную катастрофу, держите поблизости пульверизатор с водой, и если вы видите, что деревянные элементы каркаса начинают тлеть, опрыскайте это место водой. В большинстве случаев этого небольшого количества воды будет более чем достаточно для тушения тления и предотвращения пожара.

Продолжайте пайку всех соединений таким же образом. Внимательно следите за трубой и фитингом и помните, что суть в том, чтобы нагреть соединение настолько, чтобы расплавить припой, но не почернить медную трубу или фитинг. Почернение указывает на то, что прикладывается слишком много тепла, и результатом может быть плохое соединение с пузырьками воздуха в припое.

Особенности

Латунные клапаны требуют специальной обработки при пайке, и обычно используются два подхода. Первый — снять шток клапана с резиновой шайбой с корпуса клапана и прикрепить трубу с помощью пайки. Как только клапан остынет, установите шток клапана на место. Не пытайтесь припаять клапан со штоком на месте, так как тепло от пайки расплавит шайбу и сделает клапан неэффективным.

Второй подход включает использование клапана с внутренней резьбой и присоединение муфт с наружной резьбой к концам медной трубы.После того, как труба и муфты остынут, ввинтите их в обе стороны клапана.

Здесь показан шаровой кран с ранее припаянным фитингом с наружной резьбой и трубкой.

Припаяйте фитинг с наружной резьбой к трубе перед установкой на клапан.

Иногда во время ремонта утечки или при врезке в существующий водопровод необходимо открыть водопровод. Первый шаг — отключить водопровод — линию, по которой в ваш дом подается вода. Вы должны знать, где находится этот клапан в вашем доме.При необходимости вы можете отключить подачу воды в свой дом с помощью счетчика воды, который обычно находится за пределами вашего дома в ящике с крышкой, на которой четко написано «ВОДА». Для доступа к вашей воде может потребоваться специальный пятигранный ключ. сервисный ящик счетчика.

Затем отключите линию подачи воды к водонагревателю и от него. Затем откройте все краны в вашем доме, включая краны снаружи и в подвале. Это поможет слить воду из системы и устранить давление в водопроводных линиях.

Отвод водопровода

Существует два основных способа подключения к существующему водопроводу: разрезать трубу или удалить существующий фитинг или клапан.

При прорезании существующего водопровода используйте труборез. В результате получится чистый квадратный разрез. При необходимости доступны специальные фрезы для работы в стесненных условиях. Если вы будете устанавливать Т-образный фитинг, вы должны вынуть часть трубы достаточно широкой, чтобы можно было установить фитинг. Тщательно отмерьте и отрежьте.

Чтобы снять существующий фитинг или клапан, сначала нагрейте фитинг пропановой горелкой. Если вы планируете повторно использовать клапан, снимите шток клапана перед нагревом.Латунные клапаны более плотные, чем медные трубы, поэтому прикладывайте к этой области больше тепла. Следите за припоем стыка. Сначала это будет тусклый цвет. Когда он станет жидким, он станет блестящим. В этом случае используйте плоскогубцы или руку в перчатке, чтобы отделить клапан (или фитинг) от трубы. Пока припой на стыке еще блестит, удалите как можно больше влажной тряпкой. Это значительно упростит добавление фитинга позже.

Если вы ремонтируете протекающую трубу (например, повреждение от замерзания), обычно лучше всего удалить поврежденный участок трубы — на несколько дюймов выше и ниже места утечки, если это возможно, — и установить новую длину трубы.Основная причина этого, особенно повреждений от замерзания, заключается в том, что замерзшие медные трубы обычно вздуваются до такой степени, что новый фитинг не может соскользнуть с конца трубы. Используйте разъемы с двойной розеткой, очистите и припаяйте, как описано ранее.

Без пота

Как видите, в пайке потом нет ничего сложного или пугающего. Несколько специализированных инструментов сделают работу проще и быстрее. Хотя техника создания идеальных суставов требует небольшой практики, она вполне доступна мастеру.

Примечание редактора: Для получения дополнительной информации о работе с медью посетите Институт развития меди на сайте www.copper.org.


Рекомендуемые статьи

Как резать и паять медную трубу

Советы специалиста по самостоятельной резке, соединению и пайке медных водопроводных труб

Медь является стандартом для трубопроводов водоснабжения в большинстве регионов. Хотя резка и соединение сплошных медных труб и трубок может выглядеть как задача, выходящая за рамки ваших навыков самостоятельного изготовления, вы можете быть удивлены тем, насколько выполнима эта работа, особенно с небольшой практикой.

Из этой статьи вы узнаете, как резать и паять медные трубы. Для защиты медных труб и фитингов (их постоянной пайки) требуется пропановая горелка и припой для труб, не содержащий свинца. 1125089601 / Shutterstock.com При измерении длины медной трубы обязательно учитывайте деталь, которая входит в фитинг. Перед пайкой просушите детали. TFoxFoto / Shutterstock.com

1. Отрежьте медную трубу до нужной длины

Первым шагом в создании сантехнической сборки из медных труб и фитингов является измерение необходимой длины трубы.При измерении убедитесь, что длина достаточна для того, чтобы полностью войти в колена, соединители, тройники и другие фитинги.

Запланируйте работу по частям, отмеряя и отрезая необходимые отрезки трубы, и соединяя их вместе, чтобы убедиться, что они подходят друг другу.
Самый простой способ отрезать медную трубу — это использовать приспособление для резки труб, предназначенное для этой работы. Существует несколько типов, но все они включают в себя зажим резака на трубе и постепенное вращение ручки, чтобы режущее колесо инструмента вонзилось в медь, когда вы вращаете резак вокруг трубы.Затягивайте резак после каждого оборота, пока труба не разойдется. Используйте резак для чистых разрезов. Постепенно затягивайте ручку, поворачивая резак вокруг медной трубы. Константин Панкин / Shutterstock.com

После обрезки трубы удалите все заусенцы с помощью круглого напильника или выдвижной развертки, установленной на резак для труб. Используйте тонкую наждачную бумагу, наждачную шкурку или стальную мочалку, чтобы разгладить и слегка придать шероховатость примерно на дюйм на конце трубы, пока он не станет блестящим.

Также слегка очистите и протрите внутреннюю часть фитинга от конца до плеча, используя наждачную шкурку или стальную мочалку.Проволочная щетка для труб облегчает очистку — мы рекомендуем одну из них, если вам предстоит много подключений.

2. Нанесите флюс для пайки

Нанесите флюс на внутреннюю часть фитинга и внешнюю сторону трубы.

Используя небольшую жесткую кисть, нанесите паяльный флюс на внутреннюю часть фитинга и вокруг внешнего конца трубы, где они будут соединяться. Надевайте перчатки, чтобы флюс не попал на руки — он может вызвать раздражение.

Установите фитинг на конец трубы и поверните две части вперед и назад, чтобы равномерно распределить флюс.Затем правильно установите фитинг. Продолжайте выполнять другие соединения, пока не закончите раздел и не будете готовы к пайке.

3. Зажгите паяльник.

Зажгите паяльник.


Включите регулирующий клапан газовой горелки, а затем зажгите конец сопла спичкой или ударником. Будь осторожен! Если он не загорается сразу, выключите его и дайте воздуху очиститься, прежде чем повторить попытку. Не направляйте пламя на легковоспламеняющиеся предметы! При необходимости закройте окружающие легковоспламеняющиеся предметы (например, карнизы) пламегасителем.Отрегулируйте пламя, чтобы оно было устойчивым и сильным.

4. Нагрейте медный фитинг

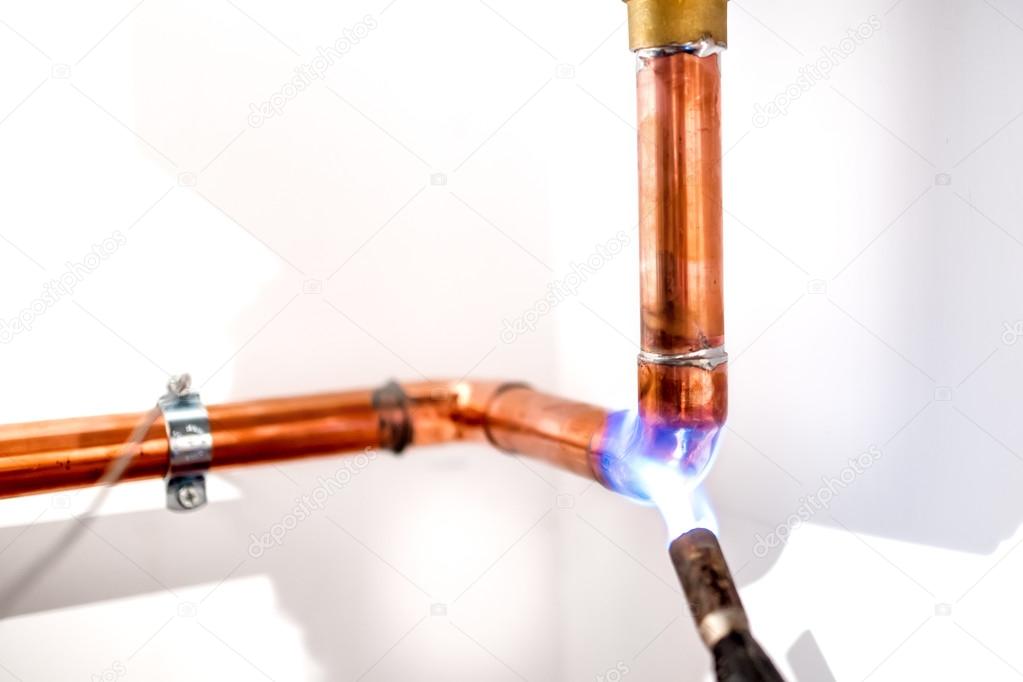

Сначала нагрейте нижнюю часть фитинга. Нагрейте всю трубу. Соединение достаточно горячее, когда при контакте с ним припой плавится. Проверьте температуру, время от времени прикасаясь к соединению бессвинцовым припоем, пока вы нагреваете фитинг. Как только проволока расплавляется, соединение готово к пайке.

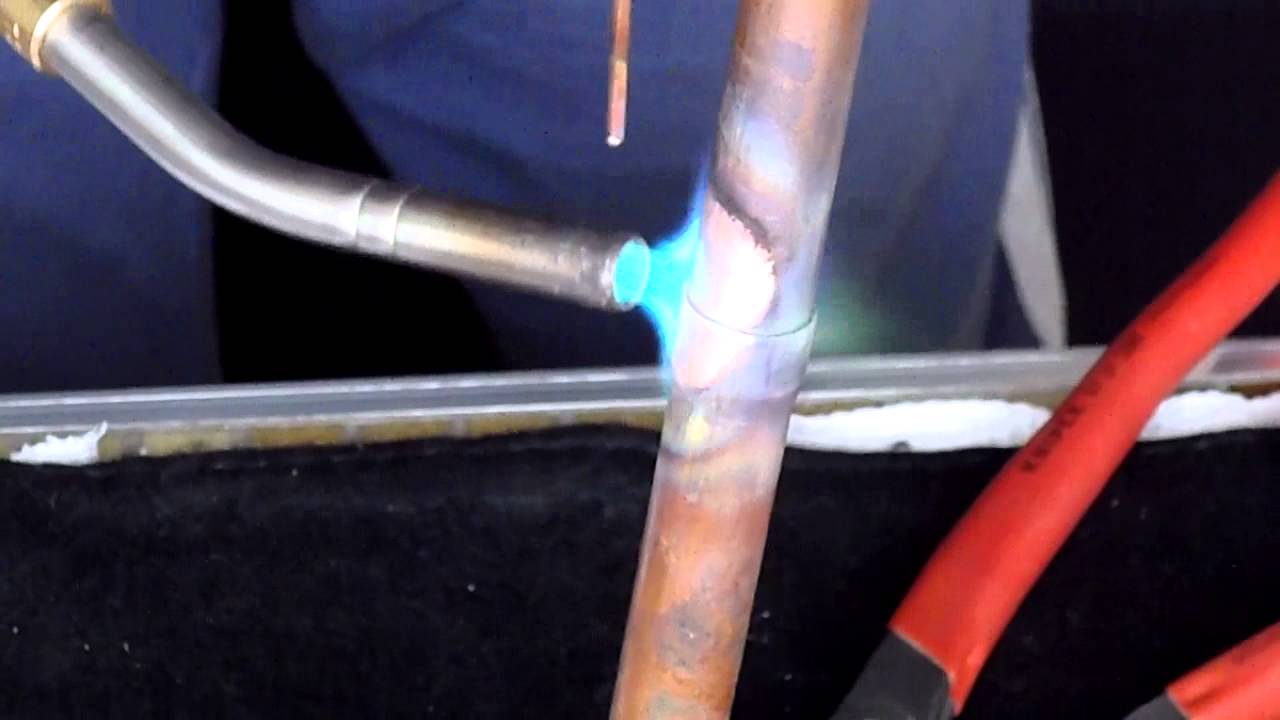

Нагрейте арматуру пропановой горелкой. Проверьте это, прикоснувшись к стыку между трубой и фитингом бессвинцовым припоем — когда он плавится, припаяйте соединение.Stuart.Ford / Shutterstock.com

5. Нанесите припой

Когда вы касаетесь бессвинцовой припойной проволокой края фитинга, капиллярное действие должно втягивать расплавленный припой между фитингом и трубой. Если этого не произошло, нагрейте фитинг еще немного. Продолжайте нагревать, пока линия расплавленного припоя не покажется вокруг фитинга. Затем расположите сопло горелки примерно в 4 дюймах от фитинга и перемещайте пламя вперед и назад по фитингу, чтобы равномерно распределить тепло. Важно, чтобы фитинг был горячим, но не слишком горячим, иначе флюс сгорит и просто исчезнет.Прикоснитесь припоем к стыку и наблюдайте, как капиллярный эффект равномерно растягивает его по всему месту соединения. Равномерно нагрейте фитинг — по всей длине трубы. TFoxFoto / Shutterstock.com

Через несколько секунд, когда припой остынет, вытрите излишки флюса влажной тряпкой. Не трогайте трубу рукой — она ​​будет очень горячей! Подождите час или два, чтобы припой полностью затвердел, прежде чем нарушать соединения.

Как установить муфту

Чтобы установить муфту из медной трубы, начните с припайки охватываемого буртика к одной трубе, как описано выше.Затем наденьте гайку на примыкающую трубу и припаяйте охватывающий буртик к концу трубы. Дайте трубам остыть. Затем соедините охватываемую и охватывающую части вместе, наденьте гайку на охватывающий заплечик и скрутите соединение. Используйте два гаечных ключа, чтобы затянуть соединение: один удерживает заплечик с наружной резьбой, а другой поворачивает гайку.

Штуцер делает соединение, которое можно разобрать.

Видео: Как правильно припаять медную трубу

Вот отличное видео, созданное Хулио Калуори из GOT2LEARN, в котором подробно показано, как паять медную трубу, включая инструменты и материалы, необходимые для правильного выполнения работы :

Рекомендуемый ресурс: Найдите предварительно проверенного местного специалиста по сантехнике

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

Ремонт сантехники без пота — Этот старый дом

Ремонт разъемной трубы 1: Прижмите ремонтную муфту к поврежденной трубе и отметьте 1 дюйм.с каждого конца.

Фото Джеффри Гросса

Большинство домовладельцев обладают навыками и уверенностью в решении мелких проблем с водопроводом, таких как протекающие краны и забитые стоки. Но даже умеренно опытные мастера в домашних условиях колеблются, когда речь идет о ремонте протекающих водопроводных сетей, особенно если это связано с пайкой. И это мудро, потому что достаточно одной ошибки, чтобы превратить небольшую утечку во внезапное наводнение. Здесь мы покажем вам, как отремонтировать трубы из меди и оцинкованного железа без использования паяльника.

Ремонт разъемной трубы

Миллионы домов подключены к медному водопроводу. Трубы и фитинги «пропитываются» припоем, который плавится газовой горелкой. Помимо очевидных опасностей работы с открытым пламенем, требуется опыт, чтобы горячий припой равномерно распространился, чтобы пропотевшее соединение не протекало. А любая влага в трубе помешает герметичному уплотнению.

Простая альтернатива пайке, когда утечка происходит где-то на участке трубы (не на фитинге), — это вырезать поврежденный участок и срастить ремонтную компрессионную муфту.Эти муфты типа «вырезать и вставить» обычно доступны для диаметров 1/2 и 3/4 дюйма. трубы в 6- и 12-дюйм. длины; цены колеблются от 6 до 15 долларов. Мы использовали 6-дюйм. ремонтная муфта от Prairie Home Products для фиксации 1/2 дюйма диаметром. медная труба, которая замерзла и раскололась. Опять же, прелесть этого подхода в том, что вы можете полностью отремонтировать трубу — без припоя — менее чем за 10 минут.

Start путем отключения воды на весь дом на метр или хорошо бак насоса высокого давления. Слейте воду из системы, открыв все краны на самом нижнем уровне.Затем снимите стяжную гайку и манжету (кольцо) с каждого конца ремонтной муфты. Прижмите медную муфту к трубе, убедившись, что она находится по центру поврежденного места. Отметьте трубу на расстоянии 1 дюйм от каждого конца муфты (фото 1). Это перекрытие необходимо для того, чтобы муфта могла скользить по концам трубы.

Вырежьте поврежденный участок трубы ножовкой или труборезом. Если место ограничено, воспользуйтесь ножом для мини-трубок (фото 2). Удалите заусенцы и неровности на только что обрезанных концах труб с помощью полоски наждачной бумаги или мелкой наждачной бумаги.Возьмите стяжные гайки и манжеты, снятые ранее с муфты, и наденьте их на концы труб. Затем надеть ремонтную муфту на место (фото 3) и затянуть гайки двумя гаечными ключами (фото 4). Наконец, снова включите воду и внимательно проверьте, нет ли утечек.

Ремонт раздельной трубы 2: Когда пространство ограничено, используйте миниатюрный резак для труб, чтобы аккуратно разрезать медную водопроводную трубу.

Фото Джеффри Гросса

Замена сустава

Ремонтные муфты отлично подходят для прямых участков труб, но они не могут исправить негерметичный угловой фитинг.Для этой работы вам понадобится быстро устанавливаемый сантехнический соединитель от LSP Specialty Products. Легко устанавливаемый соединитель имеет прочную, но гибкую оболочку из нержавеющей стали с оплеткой, которая легко загибается в углы. Он доступен для диаметров 1/2 и 3/4 дюйма. трубы диаметром 9 и 12 дюймов длины; Цены варьируются от 9 до 11 долларов. Мы использовали диаметр 1/2 дюйма. 5 9 дюймов соединитель для замены колена под углом 90 градусов, в котором возникла утечка.

Сначала выключите воду и слейте воду из системы, как описано выше. Снимите стяжную гайку и манжету с каждого конца соединителя Quick-Fix.Прижмите гибкий соединитель трубы к негерметичному колену и отметьте трубу примерно на 1 дюйм с каждого конца (фото 1). Разрежьте медные трубы труборезом или ножовкой (фото 2). Концы труб загладить полоской наждачной бумаги или мелкой наждачной бумагой (фото 3). Обязательно удалите все заусенцы и неровности, иначе вы не сможете установить разъем.

Наденьте стяжную гайку и манжету на каждую трубу (фото 4). Если обойма не скользит легко, воспользуйтесь наждачной бумагой, чтобы снова разгладить конец трубы.Затем, удерживая фиксированную гайку на соединителе одним гаечным ключом, используйте второй гаечный ключ, чтобы затянуть стяжную гайку (фото 5). Снова включите воду, подождите несколько минут и проверьте, нет ли утечек. Если вы заметили утечку, попробуйте еще немного затянуть обе гайки.

Ремонт разъемной трубы 3: Установите ремонтную муфту на место, надев стяжные гайки и манжеты на концы трубы.

Фото Джеффри Гросса

Ремонт точечных отверстий

Хотя трубы из оцинкованного железа не использовались широко с 1940-х годов, они все еще существуют в миллионах домов.Проблема с железной трубой заключается в том, что она корродирует изнутри, из-за чего трудно определить, в каком состоянии она находится. Первым признаком неисправности часто является утечка из точечного отверстия. Если вы не заделаете дыру, она станет больше, даже если вы этого не заметите.

Самый быстрый и простой способ устранить утечку из точечного отверстия — использовать ремонтный хомут из нержавеющей стали. Он состоит из стальной ленты, покрытой толстой резиновой прокладкой. Когда болт зажима затягивается, прокладка перекрывает утечку.Хомуты для ремонта труб не остановят распространение коррозии. После устранения утечки попросите сантехника проверить состояние всех труб в системе.

Хомуты для ремонта труб бывают двух длин — 3 и 6 дюймов — для использования на трубах диаметром от 3/8 до 3 дюймов. Однако 1/2 и 3/4 дюйма. Зажимы являются наиболее распространенными размерами и стоят от 4 до 9,50 долларов. Для нашего ремонта мы использовали диам. 5 3-дюйм. зажим от Prairie Home Products.

После отключения воды и слива системы с помощью шпателя соскребите всю ржавчину, ржавчину и засохший мусор с области вокруг утечки точечного отверстия (фото 1).Протрите трубу тканью, смоченной теплой водой, затем просушите трубу. Затем расправьте хомут и наденьте его на трубу (фото 2). Поверните зажим так, чтобы его резиновая прокладка оказалась по центру отверстия. Сожмите зажим и вдавите болт зажима между выступами железного выступа (это U-образный фитинг, прикрепленный к стальной ленте). Гаечным ключом затяните гайку на болте (фото 3). Снова включите воду и немедленно проверьте, нет ли утечек. Затем проверяйте еще раз в день в течение следующих нескольких дней, чтобы убедиться, что вода не вытекает из-под прокладки.

Ремонт разъемной трубы 4: Удерживая гайку на муфте одним ключом, используйте второй ключ, чтобы затянуть стяжную гайку.

Фото Джеффри Гросса

Где найти

Специальные продукты LSP

3689 Arrowhead Доктор

Carson City, NV 89706

www.lspproducts.com

800 / 854-3215

Товары для дома в прериях

Ящик 310

Своеобразный, МО 64078

816 / 779-5420

Практическое руководство: устранение утечек из медных труб

В домах, построенных до 1950 года, в основном используются медные трубы, и изучение того, как самостоятельно устранить утечки в медных трубах, действительно может помочь вам продлить срок службы сантехники.Утечки в отверстиях для штифтов или утечки в стыках могут быть проблемой для старой медной сантехники, так как из-за медленного, иногда незаметного капания возникают чрезмерные счета за воду.

Чтобы сэкономить на найме сантехника для устранения этих проблем, многие домовладельцы сами берут на себя ремонт утечек в медных трубах. При наличии подходящих инструментов и материалов даже непрофессионалы могут отремонтировать медные трубы, используя рентабельные решения и почувствовав себя выполненным, сделав это самостоятельно.

Методы устранения утечек в медных трубах

Существует три основных метода устранения утечек в медных трубах.Первые два — это быстрые решения, которые не являются долгосрочным решением. Они включают в себя герметизацию утечки без снятия или замены какой-либо части оригинального водопровода, используя либо хомут , либо трубную ленту . В случае более значительных утечек или утечек в стыке ремонт может включать удаление и замену поврежденной части.

Перед тем, как приступить к ремонту, определите утечку и обведите ее водонепроницаемым маркером, затем полностью слейте воду из труб. Это избавляет от необходимости гадать и делает ремонт намного чище и менее хлопотным.

Хомут / втулка для ремонта трубы

Если утечка небольшая и не из-за поврежденного или неправильно припаянного соединения, эффективным решением может быть хомут для ремонта трубы (также известный как трубная втулка). Это также может быть самый простой способ, так как поврежденную трубу помещают в металлическую гильзу с резиновой прокладкой. Этот метод может быть безопасным и надежным способом остановить утечку без замены трубы.

Хомут для ремонта трубы

Для обеспечения успешного ремонта хомут должен быть подходящего размера.Размер большинства домашних медных труб указан на самой трубе, обычно 1/2 ″ или 3/4 ″. Найдите рукав нужного размера в магазине товаров для дома или в хозяйственном магазине.

Используя наждачную бумагу с высоким зерном или очень тонкую стальную мочалку, очистите участок трубы, который нужно отремонтировать. Затем поместите зажим на поврежденный участок так, чтобы центр зажима перекрывал утечку. Плотно затяните болты зажима, чтобы он встал на место, стараясь не затягивать слишком сильно, так как это может привести к дальнейшему повреждению трубы.

Снова включите воду и проверьте, нет ли капель, чтобы убедиться, что зажим плотно и надежно закреплен.

Лента для труб

Еще один метод устранения утечек в медных трубах, не требующий снятия труб, — это клейкая лента для труб, которую также можно приобрести в хозяйственных магазинах или центрах по ремонту жилья. Обратите внимание, что это не то же самое, что лента с резьбой , используемая только для соединения труб с резьбой и не из меди.

Слейте всю воду из трубы и очистите поврежденный участок наждачной бумагой или стальной мочалкой. Если отверстие больше, чем утечка через точечное отверстие, используйте эпоксидную шпатлевку сантехника, чтобы заделать повреждение и дать ему высохнуть, прежде чем наклеивать ленту.

Смочите ремонтную ленту в воде, чтобы активировать ее, затем осторожно оберните ленту вокруг поврежденного участка. Начните как минимум в дюйме от места утечки и надежно оберните ленту вокруг трубы внахлест. Продолжайте движение примерно на дюйм до места утечки и разгладьте ленту, чтобы удалить пузырьки воздуха. Лента затвердеет менее чем за час.

Снова включите воду и проверьте, нет ли утечек.

Ремонт и замена

Если поврежденная область обширна или связана с негерметичным соединением, лучшим вариантом будет замена.Для этого процесса требуется инструмент для резки труб, круглый напильник или напильник «крысиный хвост», новый сегмент заменяющей трубы (можно использовать медь, CPVC или Pex) и любое подходящее заменяемое соединение или фитинг.

Определите проблемную зону, затем слейте воду из труб. Используйте инструмент для резки труб, чтобы отрезать трубу, по крайней мере, на дюйм от повреждений с обеих сторон трубы. Удалите заусенцы с обрезанных кромок с помощью инструмента для удаления заусенцев, который обычно входит в комплект инструмента для резки труб. Подшлифуйте края трубы внутри и снаружи, чтобы обеспечить надежное уплотнение новых фитингов.

Припаяйте стыки новой медной трубы с помощью пота.

Используйте длину снятой трубы, чтобы измерить длину замены, установите новую трубу. Медная труба и медные фитинги могут быть припаяны к месту. Этот процесс требует тщательной очистки и шлифовки концов труб и внутренней части новых фитингов, нанесения на них паяльного состава, а затем установки новой трубы и фитингов. После соединения труб используется пропановая или газовая горелка MP для нагрева трубы, чтобы можно было нанести припой.

Трубная муфта SharkBite

Для замены сегментов трубы без пайки можно использовать фитинги с нажимным соединением. Фитинги с защелкивающимся соединением нескольких марок доступны в хозяйственных магазинах. Чтобы использовать их, следуйте тем же инструкциям по очистке и шлифовке труб, затем установите новую трубу (которая может быть медной, CPVC или Pex), вставив фитинги и вручную зафиксировав их на месте.

Обретите уверенность, сэкономьте деньги

Домовладельцы и ремонтники могут обрести уверенность и приобрести новые навыки, когда они сами устранят утечки в медных трубах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
