Как сложить печь своими руками из кирпича

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

Как сложить печь своими руками из кирпича

Чтобы узнать, как сложить печь своими руками из кирпича, нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую работу.

Типы кирпичных печей

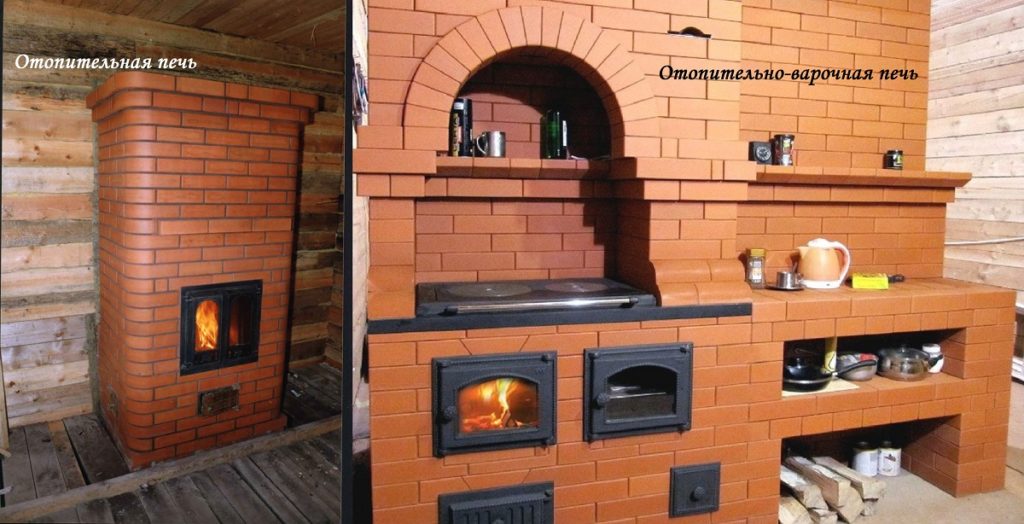

Печи по своей функциональности подразделяют на три основных типа — варочную, отопительную и варочную-отопительную. Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет требоваться от нее.

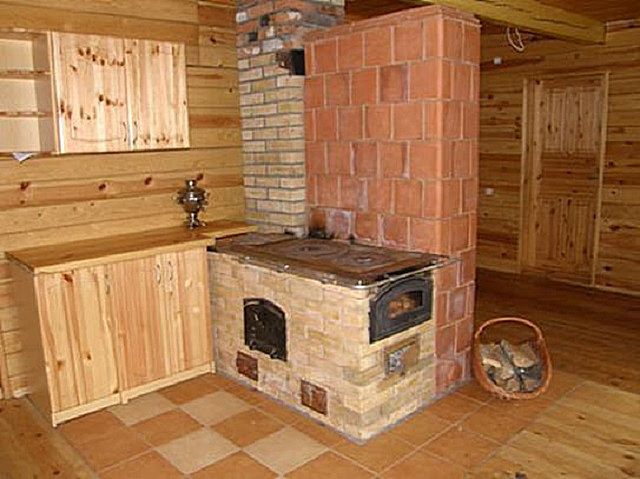

Типичный пример варочной печи, хотя и отопительный эффект от нее тоже немалый

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

Отопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Отопительные печи, как правило, достаточно компактны по конструкции

Отопительный вариант печи всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

• Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —  в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
• Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
• При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
• Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
• Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты.

Печь — это хорошо, а барбекю лучше!

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

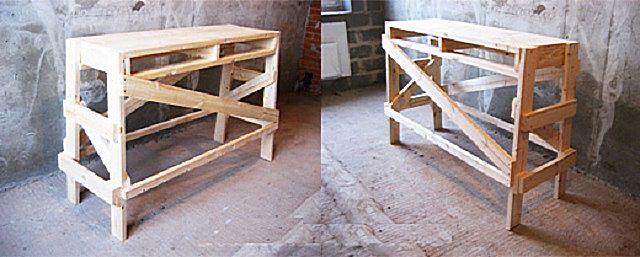

«Козел» — это подмостки, которые облегчат работу на высоте, когда печь будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой емкость с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный — это «козелок». Таких приспособлений нужно иметь два, так как если их поставить на определенном расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности, в качестве лестниц.

Можно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

Инструменты, которые понадобятся для кладки печи

1. Кирка нужна будет для разделения и обтесывания кирпича.

2. Метелочка, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки внутри кладки.

3. Уголок — поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров — для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую чертилку используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце представляет собой отрезок трубы, который тоже используют для обтески изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева — для замешивания и растирки раствора.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.  Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.  Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

Обычный набор чугунных и стальных деталей для кладки отопительно-варочной печи

 1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

1. Кирпич закаленный красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Подготовка места для возведения печки

Обычно фундамент для печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

• Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
• Если фундамент ленточный или пол деревянный, то придется устраивать фундамент с нуля.

Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

• В открывшемся грунте копается котлован, глубиной в 400—500 мм.
• На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины — из щебня, слои хорошо утрамбовываются.
• Далее, по периметру котлована устраивается опалубка для заливания бетона — она должна подниматься над основным полом на 100 ÷ 120 мм
• Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
• После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.

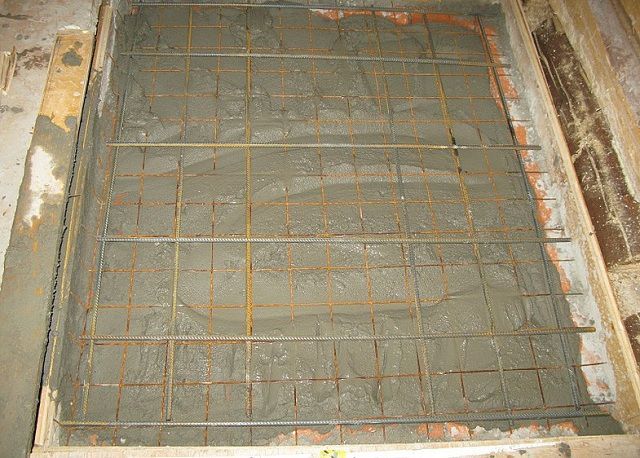

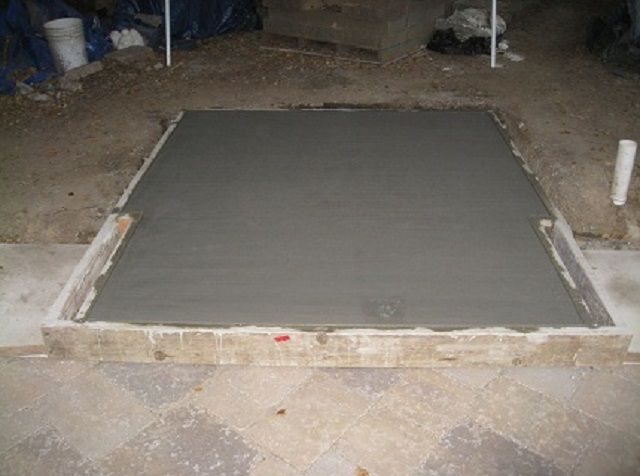

Залитый фундамент под кладку кирпичной печки

• Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.  Затем на этой поверхности делается разметка — вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.

Кладка насухо

• Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
• Производя этот процесс внимательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных каналов и устройстве топки и подувала.
• Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами — оно при основной кладке будет заполняться раствором, образуя швы.
• После того, как вся модель печи до дымоходной трубы будет выложена, ее вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем. Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
• Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
• Кроме этого нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.

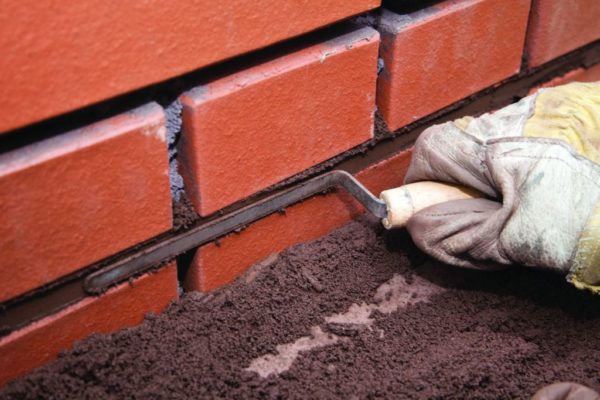

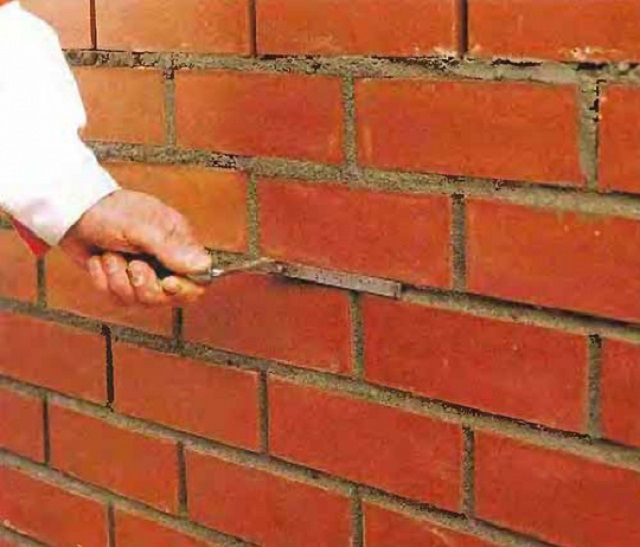

• Уложив два — три ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
• Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленном видео показана схема возведения компактной отопительной печки, которая подойдет даже для очень небольшого помещения. Правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

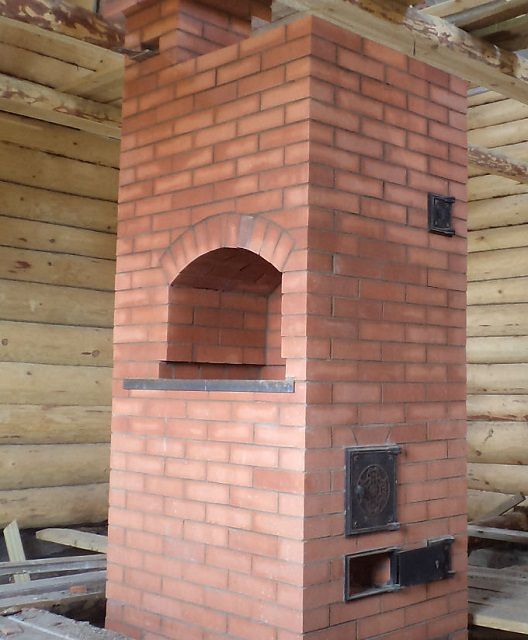

Удобная, универсальная и достаточно компактная печь-«шведка»

«Шведку» можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит, при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это — тоже «шведка», но несколько другой конструкции

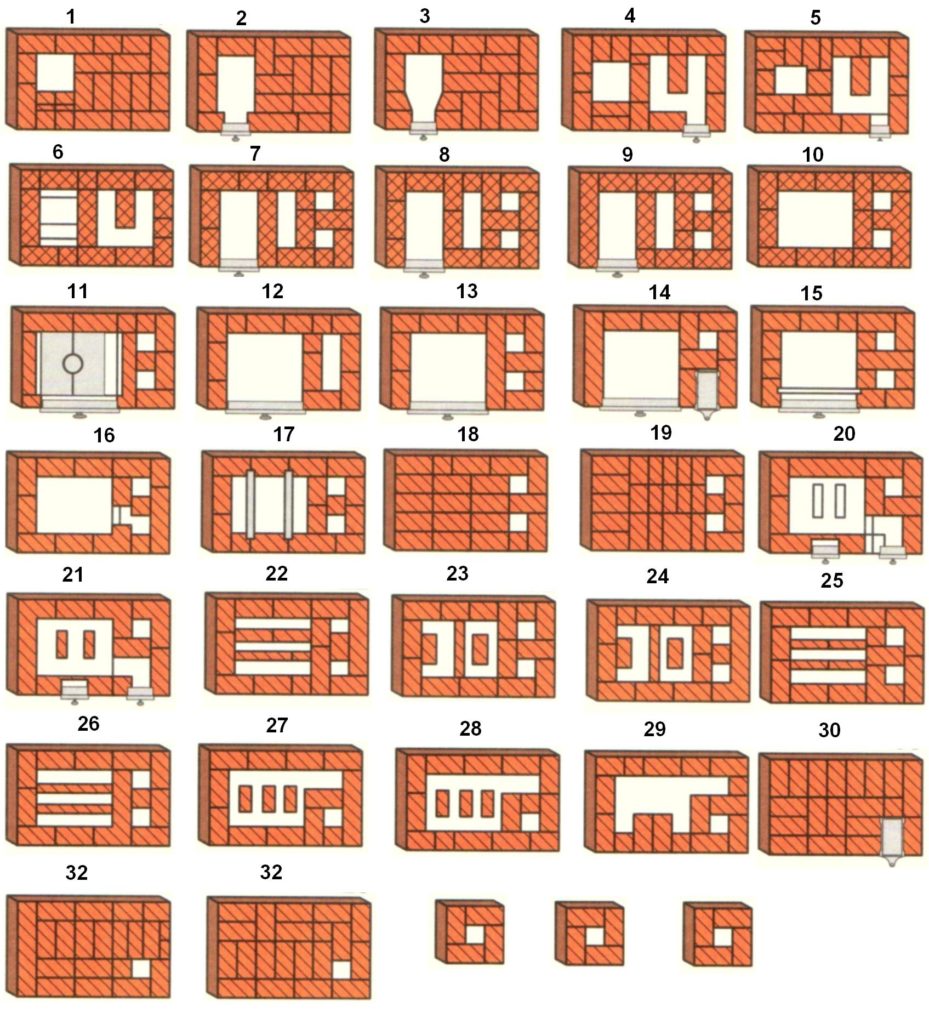

Схема-порядовка, показанная ниже, почти полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы — с другой стороны конструкции, и выдержанная закругленность углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

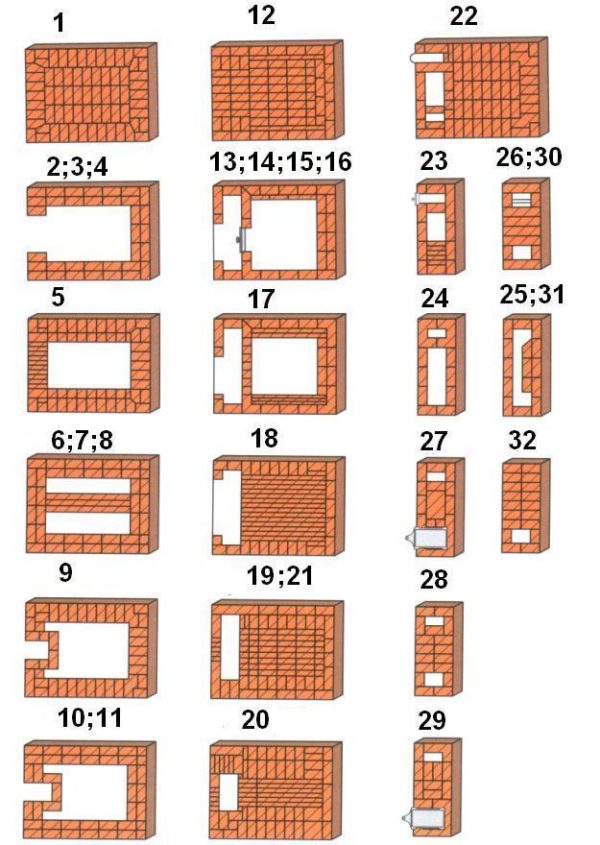

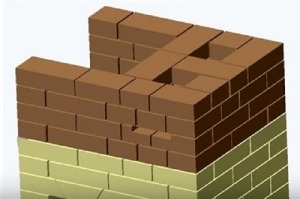

Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

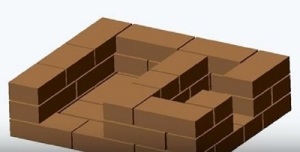

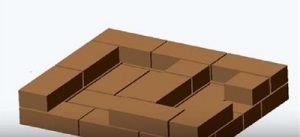

• Итак, с первого ряда начинается формирование поддувальной камеры.
• На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.

Установка дверцы зольника-поддувала

• С четвертого ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
• На пятом ряду укладывается колосниковая решетка.

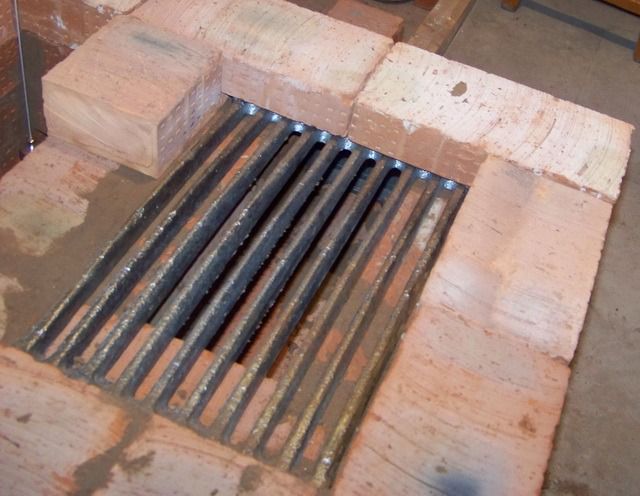

В соответствующем месте сразу устанавливается колосниковая решетка

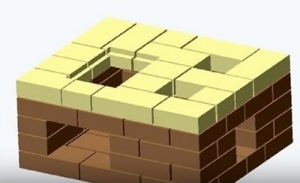

• Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а также, если это необходимо, подпорка ставится и с лицевой стороны дверцы.

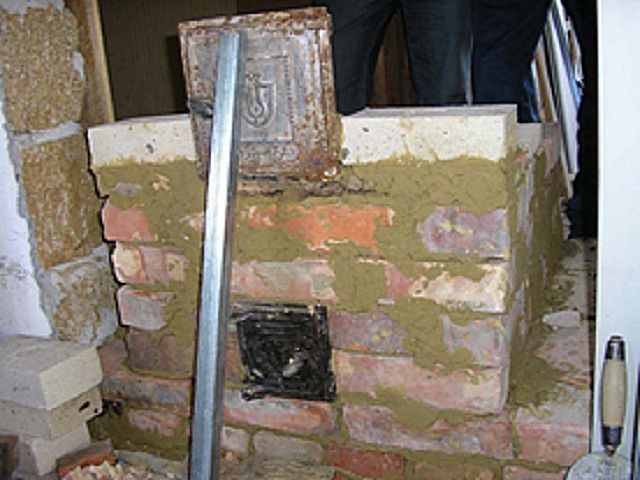

В случае необходимости при установке дверцы топки ее можно временно зафиксировать подпоркой

• На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
• На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
• На одиннадцатом ряду на оставленный проем укладывается варочная плита, под ее края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
• С двенадцатого по шестнадцатый ряд выводится варочная камера.

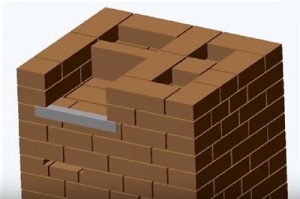

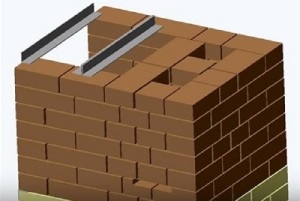

• На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
• Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
• На двадцатом ряду устанавливается еще одна дверца, и начинают формироваться очистная камера и ниша для сушки.
• На 22-ом ряду дверца камеры перекрывается кладкой.
• На 23-ем ряду камера перекрывается полностью, а в ее конце оставляется отверстие, которое продолжит дымоотводный канал.

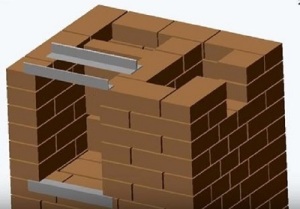

• На 24-ом ряду металлическими полосками перекрывают сушильную нишу.
• На 25-ом устанавливают дверцу камеры очистки.

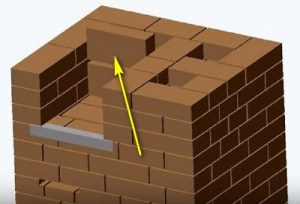

• На 27-ом дверцу перекрывают кладкой.
• На 28-ом перекрывается полностью вся камера.
• На 30-ом ряду, на дымоотводные каналы  устанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее вставляется задвижка.

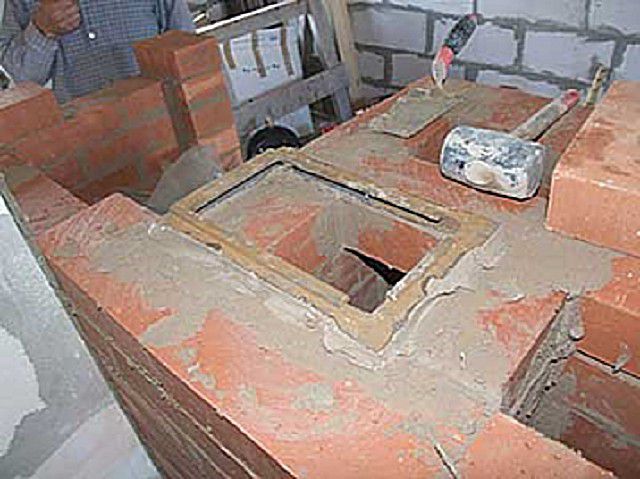

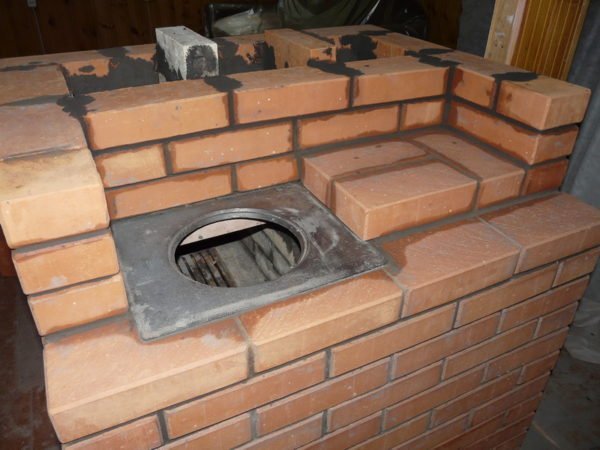

Установка задвижки на дымоходных каналах

• С 31-ого по 35-ый ряд выкладывается отрезок дымоходной трубы.
• С 35-ого по 38-ой начинается сооружение распушки трубы.
• Далее, идет кладка трубы, которая уже имеет свою собственную нумерацию. С первого по 26-ой ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
• На третьем ряду ставят еще одну дверцу на очистную камеру.
• На 27-ом ряду ставят еще одну задвижку дымохода.
• На 29-ом делают расширение трубы на один ряд, а на 30-ом ее приводят в начальную форму.
• Начиная с 31-ого ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее необходимо изолировать от него негорючими материалами — это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое проходит труба, после постройки обязательно закрывается гидроизоляционным материалом, который накладывается как на трубу, так и на кровлю.

 Может Вас это заинтересует

Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

• На место, куда он будет установлен, сначала монтируют металлические уголки — они станут надежными опорами для шкафа.

Металлические уголки станут хорошей опорой для духового шкафа

• Далее, духовку оборачивают асбестовым шнуром, — этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.

Металлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладками

 Видео: технология кладки эффективной  печи с духовым шкафом

Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях — размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая вода, малопригодная для водных процедур.

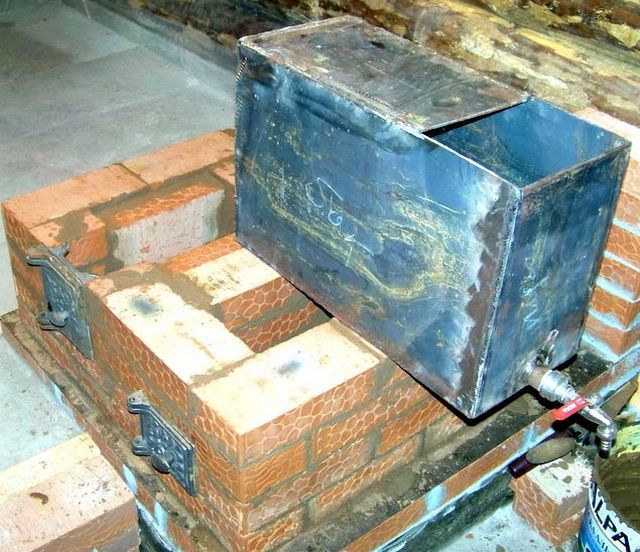

Хорошим дополнением к конструкции печки может стать водогрейный бак

Другой вариант установки этого водогрейного элемента — это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно очень быстро прогорит. Емкость в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что меньше места остается для варочной плиты, или же топку придется делать более глубокой, а значит, увеличатся общие габариты печки, что не всегда возможно в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее — какие функции должны в ней быть реализованы, ее размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи — это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

схема кладки отопительной печи, устройство на фото и видео

Содержание:

1. Схема кладки отопительной печи из двух ярусов
2. Кладка квадратной печки с нижним прогревом
3. Схемы печей для дома с преимущественным нижним прогревом
4. Кладка печи, разработанная В. Грум-Гржимайло
5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов. Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать. В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой. Параметры каждой из них — 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.

В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство. В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.

У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше. У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: «Отопительные печи для дома — кладка своими руками»). Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: «Как сделать ремонт кирпичной печи своими руками»). Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.
Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива. Двухъярусная система зарекомендовала себя как хороший источник теплоснабжения загородного дома.

Кладка квадратной печки с нижним прогревом

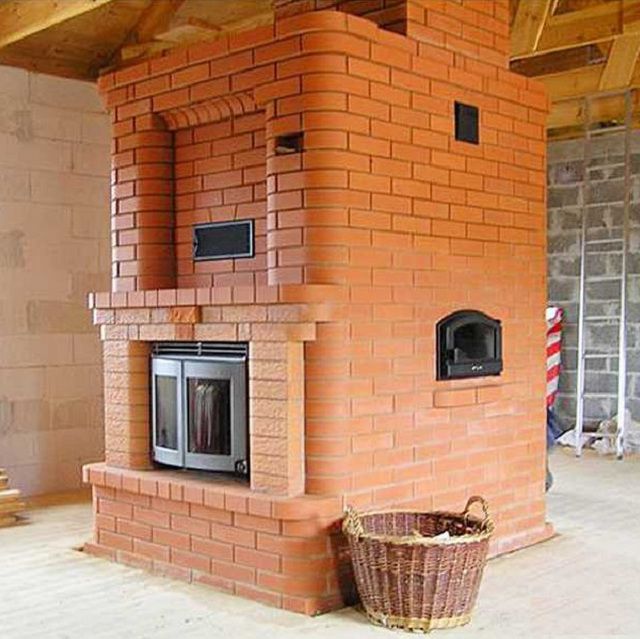

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту. Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции. Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх. Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: «Отопительные печки на отработке».

Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака — верхний колпак и 2 большого размера камеры. В такой отопительной конструкции можно использовать любой вид твердого топлива.

Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом

Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час. В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: «Отопительные печи Кузнецова: чертежи и порядовка своими руками»). Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.

Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.

Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает. Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор. Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло

Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В. Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.

Состоит данное устройство печи для дома из двух частей — в нижней располагается топливник. В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота.

Она похожа на опрокинутый колпак, по форме напоминающий стакан. Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания. Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов. Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро.  Читайте также: «Какая кирпичная печь для дома лучше – виды, преимущества и недостатки».

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

— в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник. Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки. Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы. Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: «Кирпичный щиток для металлической печи».

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров. В них применяется топливник шахтного типа, предназначенный для использования каменного угля.

По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.

Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов. Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой. КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: «Газовая печка для дома — удобное отопление»). Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции. Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:

Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Виды печей для дома

Классификация по целевому использованию

1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

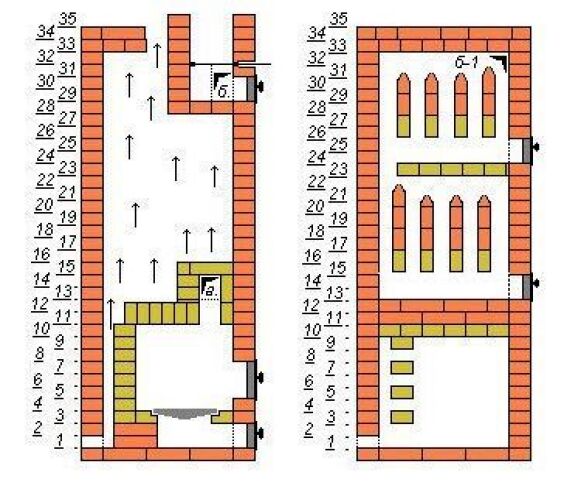

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.

Минусы прямоточных печей:

• Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

• За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.

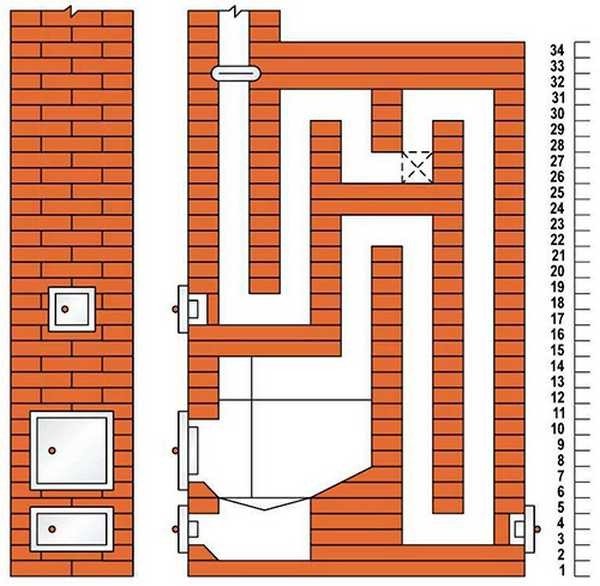

Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

• Обеспечивают равномерный прогрев помещения за счет своей конструкции.
• Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

• Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
• Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

• Долго разогреваются.

Чугунные

Плюсы:

• Легко устанавливаются, не требуют наличия фундамента.
• Не пожароопасные.
• Компактные.
• Быстро нагреваются.
• Огромный выбор печей по внешним данным.
• Не требуется дополнительно облицовывать.
• Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
• Высокий КПД.
• Производительность относительно меньше зависит от количества топлива.
• Невысокая цена.

Минусы:

• Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

• Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
• Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
• Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
• Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
• Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

• Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
• Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Материалы:

• Глина (для изготовления раствора для кладки).
• Песок.
• Кирпич. Красный огнеупорный. Шамотный.
• Труба.
• Гравий.
• Дерево.
• Цемент.
• Рубероид.
• Решетка колосника.
• Уголковая сталь.
• Кровельная сталь.
• Проволока.
• Гвозди.
• Паровая задвижка.
• Духовой шкаф.
• Дверцы (для варочной камеры, поддувальная, топочная).
• Чугунная плитка.

Инструменты:

• Печной молоток.
• Линейка.
• Мастерок.
• Кирка.
• Угольник.
• Отвес.
• Уровень.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

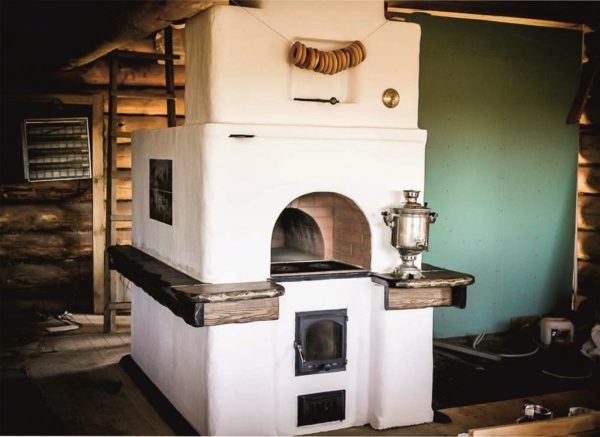

Русская печь.

Плюсы:

• КПД может достигать 80 процентов.
• Очень долго держит тепло, в некоторых случая – двое суток.
• Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

• Большой размер.
• Много весит.
• Долгий прогрев.
• После перерыва обязательна суточная протопка.
• Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

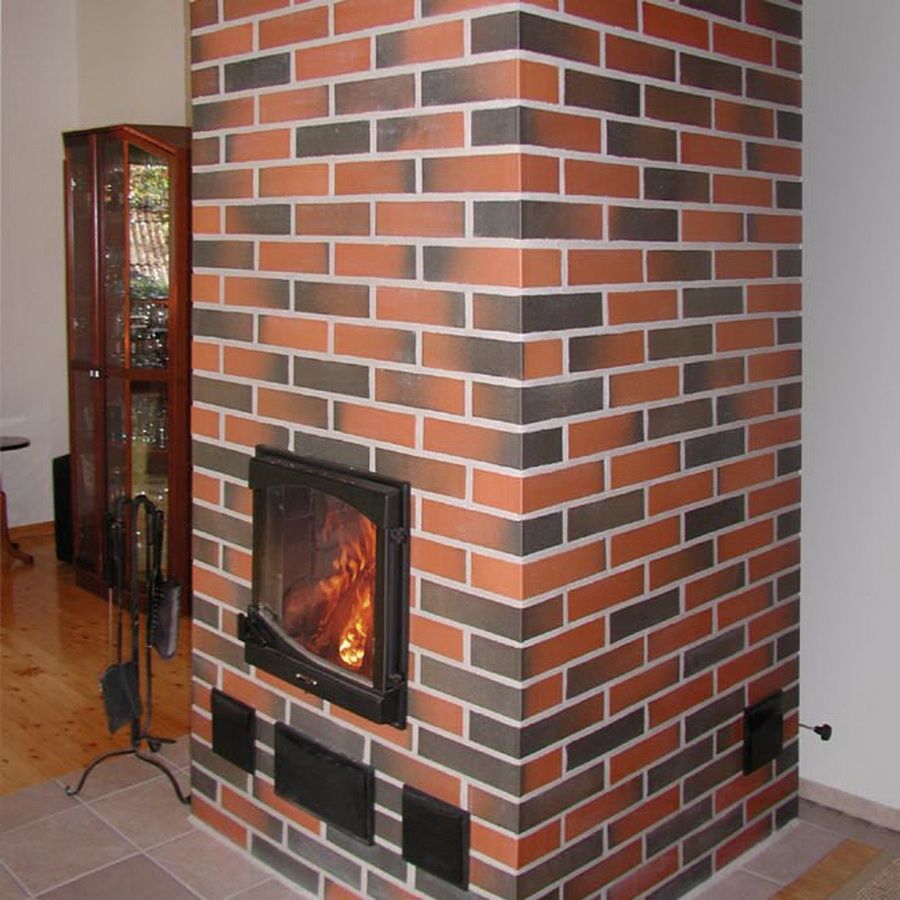

Печь — «голландка».

Относится к канальному типу.

Плюсы:

• Простая кладка
• Занимает относительно мало места, так как имеет вытянутую форму.
• Быстро нагревается.
• Относительно мало весит.
• Допускает приготовление пищи.
• Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

• Быстро остывает.
• Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

• Не занимает много места.
• Простая конструкция.
• Низкие цены на материал и топливо.

Минусы:

• Средний КПД.
• Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

• Допускает приготовление пищи.
• Высокий КПД.
• Быстрый разогрев.
• «Экономит» топливо.
• Относительно небольших размеров.
• Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

• Требуется разгонная протопка.
• Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

• Очень низкая пожароопасность.
• Эстетична.
• Высокий КПД.
• Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Чертежи

Как построить печь своими руками? Сначала составим чертежи. Для того чтобы составить чертежи, необходимо знать, что должно обязательно входить в состав печи.

• Фундамент.
• Корпус.
• Дымовая труба.

Печь состоит из следующих уровней:

1. Фундамент
2. Бутовая кладка.
3. Глубина закладки.
4. Гидроизоляция.
5. Массив печи.

Состав массива:

• Шесток.
• Подшесток.
• Подпечье.
• Душник.
• Перекрышка.
• Задвижка.
• Полудверка.

Состав трубы:

• Перекрытие.
• Разделка.
• Утеплитель.
• Выдра.
• Оголовок.
• Металлический колпак.
• Стояк трубы.
• Металлический лист.
• Шейка трубы.

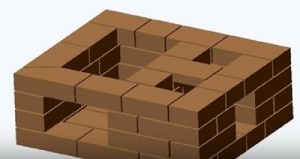

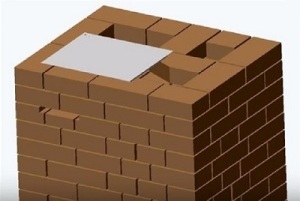

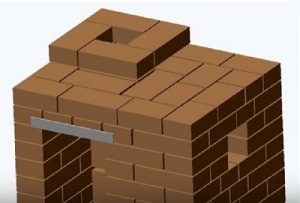

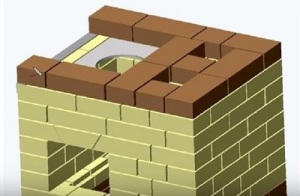

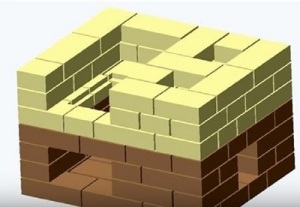

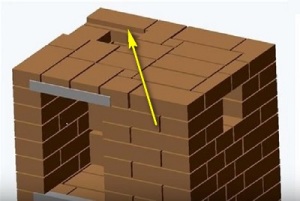

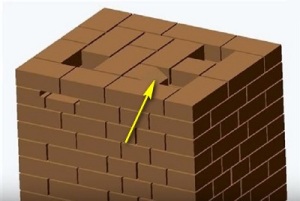

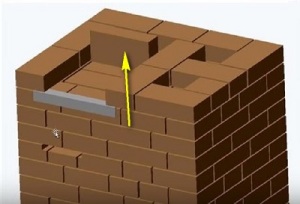

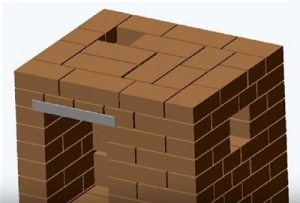

Порядовки — подробная схема кладки печи из кирпича.

Как построить печь своими руками? Рассмотрим, как нужно осуществлять кладку кирпича на примере русской печи.
Ряд номер..

1. Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
2. Второй ряд представляет собой основы для стенок зоны опечья.
3. Третий ряд – стенки опечья (3/4 кирпич).
4. Четвертый ряд – опора подпечка.
5. Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.

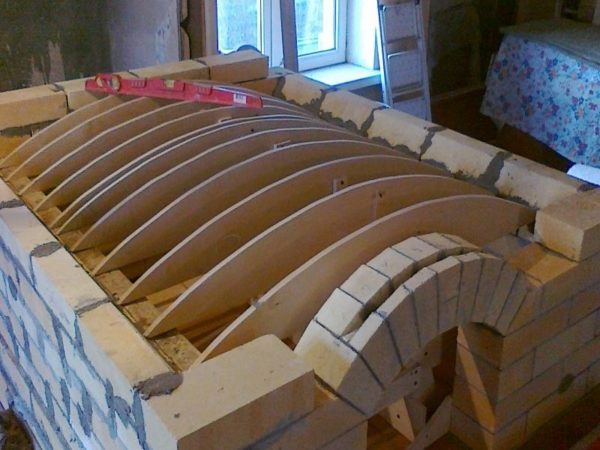

6. Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
7. Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
8. Стены оплечья состоят из кирпичей этого ряда.
9. Стены печи и стены холодной печурки выкладываются в этом ряду.
10. Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
11. Укрепление перекрытия опечья с добавлением скошенного кирпича.
12. Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
13. Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
14. Стенки шестка и горнила.
15. Стенки шестка и горнила.
16. Стенки шестка и горнила.
17. Сложить опоры для свода варочной камеры.

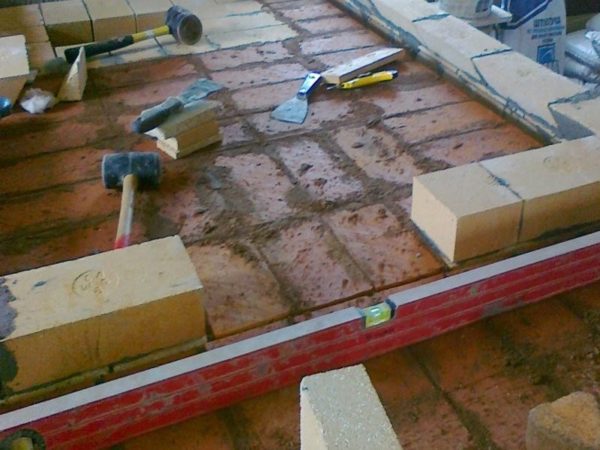

18. Складывается из огнеупорного кирпича сводом.
19. Стенки шестка.
20. Стены шестка. Заполнить прощелины песком.
21. Кладка горнила, начало самоварника.
22. Конец перекрышки. Установка душника.
23. Каналы самоварника и перетрубья.
24. Те же каналы.
25. Дополнительный канал для вьюшки.
26. Те же каналы.
27. Установка полудверки.
28. Перевязка швов и те же каналы.
29. Перевязка швов и те же каналы.
30. Перевязка швов и те же каналы.
31. Соединение трубы и душника.
32. Установка задвижки.
33. Кладка трубы.

33+ кладка трубы.

Как построить печь своими руками: описание процесса.

1. Заложить фундамент.
2. Положить первый ряд (по шнуру).
3. Следующие ряды класть с помощью уровня.
4. Осуществлять контроль за углами с помощью обвесов.
5. С 1 по 11 ряды использовать цементно-песчаный раствор, далее – глиняно-песчаный.
6. Вывод трубы осуществляется в конце всех работ.

Как построить печь своими руками из кирпича видео:

Полезные советы

• Тщательно следуйте инструкции во время укладки.
• Выбирайте чертеж, который вам по силам.
• Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
• При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
• Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
• Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!

Как сложить печь своими руками чертежи и порядок работы

Несмотря на то, что в очень многих частных домах сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Как сложить печь своими руками чертежи

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе модели печи следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Разновидности кирпичных печей

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

• Отопительно-варочное сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.

Наиболее универсальными являются отопительно-варочные печи

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

• Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.

Отопительная печь

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

• Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.

Основная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была  пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

• Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
• Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
• Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода дымоходной трубы.
• При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
• Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав модель печи и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

Инструменты, необходимые для кладочных работ

Для работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

• Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
• Молоток-кирка необходим для раскалывания и обтесывания кирпича.
• Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
• Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
• Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
• Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
• Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
• Чертилка — стержень, применяемый для разметок.
• Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
• Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
• Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
• Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
• Зубило применяется для раскалывания кирпича и разбора старой кладки.
• Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
• Кельмы (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
• Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
• Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
• Емкости для замешивания раствора и чистой воды.
• Сито с металлической сеткой для просеивания песка.

Козлы облегчат выкладку верхних рядов

• Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

• Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
• Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
• Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.

Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне

• Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
• Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
• Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
• Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
• Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.
• Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
• Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1 : 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1 : 2 : 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
• Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
• Залитая бетонная смесь выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.

Верхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе

• Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
• Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.
• Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.

Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)

• Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

Как пример использования реек, можно рассмотреть данное фото.

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые кирпичи, но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.

Оптимально иметь комплект калибровочных реек на три ряда

После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.

Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

Схемы возведения кирпичных печей

Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

Компактная, но весьма функциональная печь Ю. Проскурина

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементов	Количество (шт.)	Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)	281÷285	250×120×65
Шамотный кирпич огнеупорный марки Ш-8	82÷85	250×120×65
Дверца топочная	1	210×250
Дверцы для очистных каналов	2	140×140
Дверца для поддувала	1	140×250
Задвижка летнего хода для дымохода	1	130×130
Задвижка топки	1	130×130
Задвижка для варочной плиты	1	130×130
Колосник	1	200×300
Варочная панель одноконфорочная	1	410×340
Стальная полоса	1	40×260×5
	1	40×350×5
	1	40×360×5
Стальной уголок	1	40×40×635
	3	40×40×510
	4	40×40×350
Кровельное железо	1	380×310
Предтопочный металлический лист	1	500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.

Схема печи Проскурина с разрезами

На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка)	Краткое описание выполняемой операции
	Первый ряд — сплошной, его выкладывают согласно представленной на схеме конфигурации. Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения. Ряд состоит из 15 кирпичей.
	Второй ряд. На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально. Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер. На этом же ряду производится их установка. Ряд выкладывается из 13 кирпичей.
	В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки. Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок. Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.
	Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.
	Четвертый ряд. Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно. Сечение каналов по всей их высоте будет составлять 80×120 мм. Кроме этого, в этом ряду происходит перекрытие установленных дверец. Необходимо подготовить 13 красных кирпичей.
	Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки. В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм. Подготовленные кирпичи укладываются над поддувальной камерой. Для кладки ряда потребуется 16 шамотных кирпичей.
	После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник. Его иногда монтируют на глиняный раствор, но часто — совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.
	Шестой ряд. Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом. Ряд состоит из 12 шамотных кирпичей.
	Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок. Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром. Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.
	Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки. Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы. Понятно, что кладка кирпича в рядах идет вперевязку.
	При кладке девятого ряда перекрывается дверца топочной камеры. Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚. Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей. На ряд потребуется 12 шамотных кирпичей.
	На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие. Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла. Для этого ряда потребуется 11 шамотных кирпичей.
	На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм. Эта ступенька предназначена для укладки варочной панели. Для кладки понадобится 11 шамотных кирпичей.
	После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм). Эти прокладки послужат подушкой и тепловым зазором для варочной плиты. Затем, на подготовленное для нее место устанавливается варочная панель. Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.
	С двенадцатого ряда кладка будет производиться только красным кирпичом. На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал. Для кладки этого ряда нужно подготовить 10 кирпичей.
	13-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход. Для этого в кирпиче делаются вырезы для углубления металлического элемента. Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки. Ряд выкладывается из 10 кирпичей.
	14-й ÷ 18-й ряды – на каждый из них потребуется по 10 кирпичей. Кладка на этих рядах имеет одинаковую конфигурацию, с учетом перевязки, и формирует вертикальные каналы и варочную камеру.
	На 18-ом же ряду варочная камера перекрывается тремя стальными уголками, которые образуют основу для кладки следующих рядов. Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии от него в 250 мм (размер кирпича), а третий уголок тыльной стороной прижимается ко второму. Взглянув на эту конструкцию, вполне можно понять, как должны быть уложены кирпичи.
	19-й ряд. Выкладывая его, 12-ю кирпичами перекрывают варочную камеру, но над ней формируется отверстие вытяжки пара, в которое будет устанавливаться задвижка. Для монтажа этого элемента в краях кирпичей, устанавливаемых с трех сторон, делаются вырезы, а с внешнего кирпича снимается слой, делая его толщину меньше. Далее на подготовленную площадку на глиняный раствор закрепляется задвижка.
	20-й ряд выкладывают по представленной схеме. На этом этапе перекрывается установленная задвижка, и формируются отверстия каналов. Боковой кирпич в первом вертикальном канале стесывается для плавного перетекания нагретого воздуха. Для ряда потребуется 15 кирпичей.
	На 21-ом ряду объединяются в общее пространство первый вертикальный канал и отверстие для отведения пара из варочной камеры. Кладка осуществляется по периметру печи, кирпич устанавливается в виде стенок, а также обрамляется второй вертикальный канал. Причем угловой внутренний кирпич срезается для обеспечения плавного ухода пара в дымоходную трубу. Для кладки нужно подготовить 11 кирпичей.
	Далее, на этом же ряду осуществляется перекрытие получившегося пространства стальными полосами, которые обеспечат основу для установки металлической пластины и кладки следующих рядов.
	Следующим шагом, который производится на этом же ряду, является установка пластины из кровельного железа. С помощью нее образуется дымоходное отверстие, располагающееся в противоположной стороне от окна для выхода пара из варочной плиты.
	На 22-м ряду кирпичной кладкой перекрывается металлическая пластина. Далее кладка осуществляется по схеме. Открытыми остаются только отверстия каналов. Затем с внешней стороны печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры. На кладку ряда потребуется 15 кирпичей.
	23-й ряд — формируются стенки сушильной камеры. Ее заднюю стенку делают из кирпича, устанавливаемого набок — он отделит камеру от отверстия дымоходного канала. Используется 12 кирпичей.
	На 24-м ряду из 11 кирпичей формируется стенки дымоходного и двух вертикальных каналов, а также сушильной камеры.
	25-й ряд — работа продолжается согласно схеме, кладка производится из 12 кирпичей. Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, на боковую сторону.
	26-й ряд. На этом этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах срезаются под небольшим углом. Для кладки ряда потребуется 11 кирпичей.
	На 27-м ряду с помощью кладки происходит объединение двух вертикальных каналов, и на эту общую камеру устанавливается прочистная дверца. Задняя стенка сушильной камеры поднимается еще на один кирпич, который устанавливается на боковую сторону. Ряд состоит из 11 кирпичей.
	На 28-м ряду, состоящем из 10 кирпичей, выполняется кладка по схеме, сходной с 27 рядом. А затем тремя металлическими уголками перекрывается пространство сушильной камеры.
	На 29-м ряду вся практически площадь перекрывается кирпичной кладкой, которая монтируется в соответствии со схемой. Оставляется открытым только отверстие над сушильной камерой, куда будет установлена задвижка в срезы, сделанные на кирпичах, обрамляющих этот проем. Внешний кирпич срезают, делая меньше его толщину. В обустроенное «гнездо» на глиняный раствор устанавливается задвижка. Ряд состоит из 17 кирпичей.
	30-й ряд, состоящий из 16 кирпичей, полностью перекрывает поверхность печи. Исключением является только дымоходное отверстие, размер которого равен половине кирпича.
	На 31÷32-м рядах начинает формироваться печная труба.

Если принято решение произвести установку печи самостоятельно, то работу следует проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При условии следования всем рекомендациям и предоставленной схеме-порядовке, даже начинающий мастер сможет справиться с этой работой и получить опыт для новых творений.

И в завершение статьи – еще один пример кладки миниатюрной кирпичной печи для загородного дома.

Видео: компактная кирпичная печь для небольшой кухни

пошаговое руководство, порядовка, схемы и чертежи

Печка – многофункциональное, сложное в техническом смысле сооружение. В его пределах происходит переработка топлива, получение тепла и отвод продуктов горения наружу. Если планируется кладка печи своими руками, требуется неукоснительно соблюдать веками выверенные на практике правила, гарантирующие нормальную работу агрегата.

Желающие узнать, как идеально построить кирпичную печку, у нас найдут подробную информацию по всем важным вопросам, интересующим самостоятельного мастера. В представленной статье в тончайших подробностях приведена технологическая специфика сооружения, скрупулезно перечислены основные постулаты печников и значимые нюансы.

Предоставленные нами сведения окажут действенную помощь в возведении кирпичной печи. Все ее составляющие станут безупречно справляться с обязанностями, и само сооружение прослужит долгие годы без нареканий. В помощь домашним умельцам нами подобраны порядковые схемы, фотоизображения, видео-рекомендации.

Содержание статьи:

Конструктивные компоненты печей из кирпича

Прежде чем приступить к строительству печки, следует определиться с ее назначением. У отопительных, варочных и сушильных агрегатов есть значительные конструктивные отличия, которые изначально нужно учесть. Имеется обоснованная разница и в порядовках, разработанных печниками для точной кладки кирпичей.

Существует множество печных конструкций, которые можно условно разделить на группы по назначению:

Галерея изображений

Фото из

Отопительная печь с фигурной отделкой

Традиционный отопительный агрегат — камин

Печь с лежанкой для обогрева и сушки

Варочная печь в частном доме

Универсальный отопительно-варочный агрегат

Русская беленая печка с заслонкой

Кирпичная печь с емкостью для горячей воды

Печка каменка в русской бане

Дачные домики, как правило, не имеющие подключения к централизованным теплосетям, преимущественно обустраивают универсальными варочно-отопительными агрегатами. Тыльной стороной их разворачивают в жилые помещения, лицевой – в кухню. С лицевой стороны обычно располагают варочную панель и основные печные приборы.

Предположим, что нас интересует именно универсальный вариант, со строительством которого и будем тщательно разбираться. Как и все , она состоит из фундамента, массива, включающего топку с принадлежащими ей приборами и воздуховоды, и дымохода.

Фундамент: особенности устройства

Основание, на которое предстоит устанавливать печку, всегда сооружают отдельно от фундамента дома.

Этот факт обоснован рядом веских причин:

• Сооружение из кирпича обладает внушительным весом, просадка грунтов под ним будет гораздо больше, чем под стенами дома.
• Линейные размеры агрегата, работающего в высокотемпературном режиме, нестабильны. Печкам свойственны некоторые подвижки, что в принципе противопоказано стенам постройки.
• Отдельное расположение фундамента обеспечивает достаточный технологический отступ между печью и строительными конструкциями, что в итоге предотвращает и сокращает вероятность возгорания.

К тому же сооруженную на отдельном фундаменте печь легче ремонтировать, проще модернизировать и перестраивать при необходимости.

Фундамент печки делают из бута или кирпича, используя в качестве соединяющего состава известковый или цементный раствор. В строительстве основания запрещено использование глиняной смеси, т.к. она быстро разрушается в постоянно обладающих некоторой влажностью грунтах.

Для строительства кирпичной печки подходит монолитное бетонное основание. Несущую способность его обязательно требуется рассчитать перед устройством по формулам армированной ж/б плиты, перед сооружением печки такой фундамент усиливают металлическим уголком, проложенным по всем ребрам

Причем состав связующего раствора подбирают в зависимости от степени влажности подстилающих пород. Для устройства фундамента в маловлажных грунтах используют известковый или известково-цементный раствор, во влажных грунтах применяют только цементные составы.

В плане фундамент должен быть по минимуму на 5 – 7 см больше печи с каждой ее стороны. Глубина его заложения зависит от габаритов агрегата, в среднем это 0,75 м. Для одноэтажных дачек допустимо заглубиться всего на 0,5 м. Печь для двухэтажного дома должна стоять на фундаменте мощностью в 1,0 м.

На нашем сайте есть статья, где мы подробно рассмотрели процесс обустройства кирпичной печки для дачи. Подробнее – переходите по .

В плане печной фундамент должен быть больше сооружаемого агрегата по минимуму на 5 см с каждой из сторон. Перед кладкой массива печки фундамент необходимо закрыть гидроизоляцией

При строительстве фундамента из бута его не доводят до уровня пола, оставляя свободными 14 см. Это свободное пространство заполняется двумя рядами кирпича. Доложенный до уровня пола фундамент закрывают двумя слоями рубероида или толя для гидроизоляции. Вместо этих изоляционных материалов нередко используют слой в 2 см из глины или такую же по мощности цементную стяжку.

Массив печи: специфика сооружения

Основные компоненты печного массива – это корпус, топливник и дымообороты. В кладке корпуса и каналов, удерживающих дым внутри печи для увеличения теплоотдачи, используется полнотелый красный кирпич. Футеровку, т.е. внутреннюю облицовку топки, производят огнеупорным тугоплавким кирпичом.

Корпус с дымооборотами кладут на глинопесчаный раствор. В футеровке используют смесь шамотного порошка с огнеупорной глиной. Толщину швов во время кладки стремятся свести в минимуму. Максимальной толщиной в кладке корпуса и каналов считается 5 мм, в облицовке топки швы не должны превышать 2-3 см.

Отметим сразу, что корпус печи и футеровку нельзя перевязывать. Это должны быть две раздельные конструкции, т.к. они нагреваются до разных температурных уровней и расширяются, соответственно, по-разному.

Галерея изображений

Фото из

Строительство массива кирпичной печи

Топливник кирпичного отопительного агрегата

Варочная панель в конструкции дачной печки

Кладка дымовых каналов из кирпича

Для кладки печи можно приобрести готовые шамотные и глинопесчаные смеси. Правда раствор из глины с песком без особых проблем можно приготовить самим. Пропорции глины и песка в таком самодельном составе подбирают в зависимости от жирности глины, доли варьируют в интервале от 1:0 до 1:3.

Важное условие, обеспечивающее прочность сооружения, – это соблюдение перевязки швов. Это правило предотвратит разрушение стенок. Перед выполнением кладочных работ красные кирпичи замачивают минут на 10 – 15 в емкости с водой, чтобы они не «тянули» воду из «связующего» раствора, огнеупорные просто протирают.

Во время кладки самостоятельному печнику следует:

• Постоянно проверять горизонтальность ряда и сверять диагонали. Если по диагоналям будет даже незначительное отклонение, это уже сигнал для разборки верхних рядов и исправления ошибки.
• Полностью заполнять швы раствором. Регулярно протирать сооружение сбоку ветошью и удалять излишек связующего состава.
• Протирать изнутри поверхность дымоотводов смоченной мочальной кистью. Это требуется, чтобы не допускать образование шероховатостей.

Для того чтобы идеально построить печку из кирпича, как это делают опытные печники, надо предварительно набирать каждый ряд насухо. Примерив положение кирпичей без раствора, можно сразу увидеть ошибки. К тому же так проще разметить и выполнить прирезку.

Для того чтобы не допускать промашек и ошибок во время кладки, опытные печники сначала раскладывают ряд насухо, т.е. без применения раствора. Проверив положение кирпичей, прирезав их согласно порядовке, затем укладывают на печь с раствором

Без сухой раскладки допускается укладывать только прямые ряды, не затрагивающие конструктивных частей, приборов и дымооборотов.

Труба: варианты и правила строительства

Дымовые каналы выкладывают из полнотелого красного кирпича. Для связки элементов в пределах чердака используют известковый или цементно-известковый раствор. Наружную часть трубы строят исключительно на цементном растворе, т.к. глиняный легко и быстро вымывается дождевой водой и растворяется зимними осадками.

По типу расположения трубы кирпичных печек делятся на три типа, это:

• Насадные. Дымовой канал является прямым продолжением агрегата, возвышается прямо над его корпусом с дымооборотами.
• Коренные. Такую трубу ставят на отдельный фундамент, с печкой соединяют выложенным по уголкам рукавом.
• Стеновые. Эти дымоотводные каналы устраивают прямо в капитальных стенах, расположенных посередине дома.

Небольшие печки для дачных домов строят преимущественно с насадными трубами, они меньше занимают полезного места. Дымовой канал должен быть точно вертикален и четко выдержан по размеру сечения и высоте.

На уровне пересечения трубой деревянного перекрытия устраивают разделку, уширение, закрывающее проем, но не прилегающее к возгораемым материалам. В зазор между трубой и перекрытием закладывает пропитанная глиняным раствором пакля или мягкий асбест.

Небольшие печки для дачных домов, которые владельцы решаются построить собственными руками, чаще всего оборудуют насадной дымовой трубой. Ее устанавливают на перекрытие печи

При кладке трубы над кровлей из кирпича формируют выдру – уширение, защищающее от стекания конденсата в канал. В пределах чердака дымоход штукатурят и белят, чтобы можно было сразу определить места утечек по появившимся в побелке трещинам.

На построенную трубу надевают металлический – металлический колпак на ножках, оберегающий от затекания в канал атмосферной воды. Заодно это приспособление гасит искры, что крайне необходимо, если кровля выполнена гибкой черепицей или ондулином.

Нюансы выполнения отделки печки

Стенки печки, сложенной из хорошего кирпича, да еще и декорированной внешней стороной, необязательно отделывать: белить и штукатурить. Если на элементах кладки нет сколов и трещинок, при строительстве соблюдались вертикали с горизонталями, отопительное сооружение и так будет замечательно смотреться.

По печной кладке из качественного кирпича достаточно выполнить затирку и аккуратно расшить швы. Без лишней отделки отопительно-варочное сооружение выглядит лучше.

Если к печным стенкам все же есть претензии, на них наблюдаются дефекты, да и кладка неидеальна, тогда отделка очень нужна. Перед производством отделочных работ внешнюю поверхность тщательно швабруют, затирают куском кирпича для улучшения адгезии, после чего ждут ее просыхания.

Просушенный агрегат можно штукатурить, используя применяемый в кладке глинопесчаный раствор. Для увеличения прочности в состав позволительно добавить 1% асбестовой крошки. Отопительные варианты печек облицовывают изразцами – это самый надежный и газонепроницаемый, но и наиболее трудоемкий тип отделки.

Галерея изображений

Фото из

Побелка — типичный вид отделки

Сочетание побелки с облицовкой

Бюджетная облицовка обычным кафелем

Роскошная облицовка эффектными изразцами

Вероятные осложнения для печника

В сооружаемом по типовому проекту загородном доме обычно заранее предусмотрено расположение печи, вывод дымохода, удобные места для обслуживания и эксплуатации. Намного сложнее устроить отопительно-варочный агрегат в доме, строящемся по индивидуальной идее. Еще сложнее, если дом уже построен.

Бывает так, что после выбора удачного, на взгляд хозяина, местоположение печи, и даже после строительства фундамента, вдруг обнаруживают, что дымоход будет пересекать балку перекрытия или стропилину. Как поступить в такой ситуации?

Выход из положения в этом случае связан с двумя непростыми и довольно дорогостоящими вариантами. В первом из них придется перебирать перекрытие и менять положение балок и стропильных ног, во втором – рушить и заново сооружать фундамент печки.

Для того чтобы исключить подобные неприятности, перед разметкой и строительством фундамента в построенном доме следует определить, не нарушит ли дымоход целостности существующих уже конструкций. Если есть возможность и доступ к еще не обшитым балкам, надо отвесом проверить точное положение компонентов размечаемой печи.

Если в строящемся своими руками доме кирпичную печь удобнее всего поставить именно в месте, проекция которого пересекает элементы кровельной системы, лучше сместить их. Вообще, из всех вариантов желательно выбрать тот, который будет проще и дешевле в реализации.

В проектировании печи и подборе подходящей модели следует учитывать следующие правила:

Галерея изображений

Фото из

Многофункциональная кирпичная печка

Различия по габаритам и теплоемкости

Расположение агрегатов возле капитальных стен

Обогрев одной печью смежных помещений

Большая кирпичная печь в середине комнаты

Большая кирпичная печь в середине комнаты

Расположение печи возле внешней стены

Расстояние между стеной и дымоходом

Кладка упрощенного варианта русской печки

Разберем на конкретном примере специфику строительства упрощенного варианта русской печки. Как все агрегаты этой категории, она относится к варочно-отопительному оборудованию, значит, оснащена варочной чугунной панелью. Топливника в ней также два, что позволяет обогревать помещение, готовить вкуснейшие блюда и выпекать хлеб.

Особенностью именно этой конструкции является наличие специфического золосборника, расположенного под угароотводом. Сбор золы производится по каналу из кирпича, устроенному под колосниковой решеткой. Опорожнять золосборник можно с улицы, благодаря чему в доме не будет традиционных для печей загрязнений.

Для того чтобы выдвинуть металлический ящик для сбора золы можно было на улицу, в фундаменте дома устраивают канал, который соединяют с фундаментом печки. Эта конструкция должна быть расположена под полом. С наружной стороны все это закрывают утепленной заслонкой.

В этой конструкции русской печки предусмотрен внешний золосборник, опорожняемый со стороны улицы, есть отсек для аккумуляции угарного газа и место для выпекания хлеба

Уникальная конструкция печного фундамента

Фундамент для этого варианта печки тоже особенный. Строят его следующим образом. Под фундамент выбирают грунт на 85 см. Ширина котлована должна быть удобной для устройства основания. Дно выработки засыпают песком и трамбуют так, чтобы в итоге слой песка составил 10 см.

На выровненное основание устанавливают металлический футляр, в который закладывают 4 ряда кирпичной кладки на цементный раствор. На глубине 12 см до уровня пола настилают гидроизоляцию, от которой сооружают угароотвод: полый фундамент. Этот участок сооружения штукатурят, чтобы можно было сразу определить трещины – места утечки газа.

Такое решение позволяет сразу после топки закрывать вьюшку дымохода, ведь угарный газ будет отводиться в полый фундамент, не попадая в помещения. В итоге существенно улучшаются теплотехнические показатели агрегата. Зола удаляется периодически из выдвинутого на улицу металлического ящика для ее сбора.

Канал для выдвижения золосборника сооружают из кирпича одновременно со строительством фундамента печки. Для его формирования устанавливают металлические уголки. Доводят канал до отверстия, проделанного на том же уровне в фундаменте дома.

Выбор определенной конструкции печи и соответствующей ей порядовки предоставляет возможность точно подсчитать расходы материала для сооружения агрегата

Порядовая кладка в подробностях

Размер представленной на чертежах упрощенной кирпичной печи в плане составляет 77×116 см, что равно 3-м кирпичам в ширину и 4,5 кирпичам в длину. От уровня пола эту печку выкладывают в металлическом каркасе, сваренном из уголка, или в цельном футляре из жести.

Вместе с кладкой стартовых рядов упрощенной русской печки производится устройство канала, предназначенного для удаления золы с наружной стороны фундамента дома

На нижеприведенной схеме изображены 10 рядов кладки печки. После укладки 4-го ряда на стенки ее устанавливают металлический уголок, который требуется для формирования канала. В 5-ом ряду поверх уголков устраивают перекрытие канала.

Перед укладкой 7-го ряда прокладывается лист асбеста. После кладки 7-го ряда сформированный канал обшивается листовым металлом.

Строительство печки с 5-го по 13 ряд заключается в сооружение угароотвода. В 8-ом ряду снова ставят металлические полосы. В 9-ом, 11-ом и 13-ом ряду кирпич ставят на ребро.

Порядовки предназначены для грамотного сооружения кирпичной печки. Эти схемы демонстрируют порядок кладки с 11 по 25 ряд с установкой варочной панели

После кладки 14-го ряда строящаяся печка обычно уравнивается с полом, правда бывает, что для того чтобы довести до уровня пола, требуется положить еще один ряд. Пол вокруг печки обшивают листовой сталью.

С 15-го ряда, т.е. примерно с уровня поля, кирпичное сооружение снова кладут в металлический футляр или каркас из уголка. В 16-ом монтируют заслонку, которая нужна для отвода и сбора золы. Фронтон печки над этой заслонкой необходимо будет обшить металлом.

Для фиксации поддувальной дверцы в 17-ом и 18-ом ряду кладут стальные полосы. В 18-ом выполняется кладка перекрытия угароотвода.

В 19-ом ряду в кладку устанавливают уголки, на которые будет опираться выдвигающаяся колосниковая решетка. Через нее зола по каналу будет выводиться в металлический ящик для ее сбора.

«Под», основание главной топки русской печки, кладут из жаропрочного кирпича. В 20-ом ряду кладки ставят металлическую раму с дверцей, предназначенной для прочистки печи. Над 22-ым рядом снова кладут металлические полосы.

Кладка 23-го ряда производится огнеупорными кирпичами. С тыльной стороны агрегата кладку выполняют в 3 кирпича, поставленных на ребро, и в 1/8 кирпича, установленного плашмя.

Над 23-им рядом фиксируют варочную чугунную плиту, габариты которой равны 71×41 см. В этом ряду рекомендовано провести укрепление стальной полосой. 24 ряд весь кладут плашмя.

Кладка с 25-го ряда снова производится из огнеупорного кирпича, который ставят на ребро. Сейчас устанавливают глухую дверцу габаритами 25×21 см. Она выполняет функцию заслонки в стандартной русской печи.

Порядовое руководство по кладке печки – отличная помощь начинающим печникам и опытным мастерам, не знакомым с этой конструкцией

В левом заднем углу 26-го ряда кирпичи ставят на ребро для формирования дымохода. Все остальные в указанном ряду укладываются плашмя, а кладка армируется стальными полосами. У кирпичей, монтируемых плашмя, стесывают внутреннюю кромку нижнего ребра.

На уровне 26-го ряда располагают металлические листы, предназначенные для выпечки хлеба. Их должно поместиться в печке 3 штуки с учетом зазоров между стенками агрегата и этими противнями.

По длине средний и правый металлические листы равняются размерам печки. Левый короче ровно на тот отрезок, который был сформирован в 26 ряду. Чтобы левый короткий лист не провисал, его фиксируют в дальнем углу кляммером к среднему противню.

В 27-ом ряду весь кирпич укладывают плашмя. Перед сооружением 28-го ряда в отсеке, предназначенном для выпекания хлеба, устраивают подставку из кирпичей. На нее будет опираться перекрытие.

В 28-ом ряду фронтонную часть печки и левый задний угол, в котором формируется дымоход, кладут из кирпичей, поставленных на ребро. Переднюю часть агрегата армируют стальной пластиной. Остальное пространство заполняют кирпичами, уложенными плашмя.

Затем полностью два ряда, это 29 и 30, строят из устанавливаемых на ребро кирпичей. В 31-ом ряду формируют отверстие для чистки. Как положено это отверстие так же усиливают стальной полосой.

На уровне 33-го ряда уложенными плашмя кирпичами между дымоходами делают перемычки. Их опускают наполовину относительно установленных на ребро кирпичей. В 34-ом ряду располагают паровытяжную заслонку и вьюшку. В этом ряду опять же проводят армирование металлической полосой.

Порядовки с 36го по 40ой ряд показывают, как выполняется переход от устройства верхней части русской печки к кладке дымохода

В 35-ом ряду снова все кирпичи ставят ребром при кладке фронтонной части. Все остальные кирпичи кладут плашмя. В 36-ом и 37-ом рядах все элементы кладут плашмя. Чтобы увеличить сечение дымохода для оптимизации движения газов, вокруг него у кирпичей 37-го ряда стесывают нижнюю внутреннюю кромку.

После кладут патрубок, собирают его из 5 положенных плашмя кирпичей. Его соединяют путем перевязки с 31 рядом. Должно получиться так, чтобы 38-ой ряд был предпоследним. 39-ым рядом прижимают лист асбеста к потолку. Это изолирующая прокладка.

С 39-го ряда расположенными кирпичами кладут дымовой канал. Чтобы ускорить процесс возведения допустимо использовать бетонные или керамические блоки.

В обустройстве используются традиционные металлические приборы:

Галерея изображений

Фото из

Задвижка для кирпичной трубы печки

Чугунная дверка с прижимным приспособлением

Дверка поддувала печной топки

Колосниковая решетка кирпичной печки

Дверки для прочистки дымовых каналов

Чугунная плита для варочной печи

Духовой шкаф для варочных агрегатов

Водогрейная коробка для наружного размещения

Печные приборы необходимы для правильной эксплуатации агрегата. С их помощью обеспечивается оперативный розжиг печки, регулировка теплоотдачи, перекрываются технологические отверстия, выполняется чистка каналов от продуктов горения.

Выводы и полезное видео по теме

Наглядная демонстрация кладки печки из кирпича поможет освоиться с сутью процесса:

Строительство печки из кирпича сложно назвать легким делом, но оно вполне доступно для самостоятельного исполнения. Руководствуясь представленным нами мануалом и порядовками, можно своими руками соорудить отлично действующую печь. Сведения об общих правила строительства отопительно-варочных агрегатов помогут проконтролировать работу нанятых печников.

Если у вас есть опыт кладки кирпичных печей, пожалуйста, поделитесь им с нашими читателями. Возможно вам известны какие-то тонкости о которых мы не упомянули в этом материале? Оставляйте свои комментарии в блоке для связи, который расположен ниже.

особенности конструкции и основные правила монтажа

Хотя производители сегодня предлагают владельцам частного жилья самые разнообразные отопительные котлы, тем не менее многие из них предпочитают устанавливать в доме печи или камины, поскольку благодаря им для обогрева помещений требуются минимальные затраты. Любое отопительное оборудование нуждается в надежном отводе продуктов горения. Именно поэтому при его возведении необходимо уделять особое внимание как эстетическим характеристикам, так и эксплуатационным.

Требуемый уровень тяги, который обеспечивает максимально комфортные и безопасные условия для нахождения в том или ином помещении создает дымоход для печи. Он представляет собой воздушный канал, через который выходят наружу продукты сгорания. Это может быть обычная кирпичная труба или модульные металлические виды, важно только чтобы она функционировала надлежащим образом.

Основные конструкции ↑

Отводные каналы, через которые проходит утилизация воздуха, насыщенного продуктами горения, необходимы не только для печек, но также для каминов либо отопительных котлов или газовых колонок.

Перечислим основные виды дымоходов для печей.

• Прямотоковые. Это одна из первых систем, через которую отводились продукты сгорания. У них есть существенный недостаток – из-за безостановочного отвода наружу газов уносится и основная часть выработанного тепла.
• Прямотоковые конструкции, снабженные поперечными перемычками. Эти небольшие добавления позволяют отчасти сохранить тепло. Нагреваясь, перемычки передают тепло стенкам обогревательного агрегата. Такая же конструкция характерна для печи без дымохода в банях: камни в них разогреваются за счет раскаленных продуктов горения.



• С «лабиринтом». Существует много разновидностей подобных конструкций, но все их объединяют общие черты. В частности, это касается скорости отведения газов. Она достаточно низкая, поскольку уходящие газы пропускаются через извилистый канал. В процессе параллельно прогревается само устройство и обеспечивается максимальная теплоотдача.

Рекомендуем

Дымоход длительного горения нужно время от времени чистить от золы, которая скапливается в месте изгибов.

• Ставшая классической, русская печь. Схема дымохода – колпаковая. Раскаленный газ подымается вверх, немного остывает на наклонном своде очага и спускаются к каналу. Минус такой системы в том, что она неравномерно прогревается. Например, в нижней части очага она вообще не прогревается, поскольку тепло в основном уходит к своду.
• Модульные. В отличие от классического кирпичного варианта отведения дыма, они изготовлены из металла. Их используют в системах отопления, работающих на газе. Дело в том, что продукты сжигания метана представляют собой кислотные соединения, своим агрессивным воздействием разрушающие кирпич.

Особенности устройства ↑

Эффективность работы кирпичных, металлических, гибких дымоходов для печей и других зависит от нескольких факторов, к примеру, материала и размеров, сечения, высоты.

О том, как рассчитать, поговорим дальше, а пока начнем с конструкции дымоотводной системы.

• Предпочтительно, чтобы трубы дымоходов, скажем, для бани представляли в поперечном сечении правильную окружность, то есть имели цилиндрическую форму. Выходящий дым при такой конфигурации, в отличие от угловатой, не встречает на своем пути препятствий и отводится с наименьшим сопротивлением. Вдобавок на стенках отводящей трубы скапливается минимум сажи.
• Выходное отверстие отопительного устройства должно совпадать по сечению с дымоотводным каналом. Если ширина последнего в зоне соединения окажется больше, что встречается достаточно часто, то устанавливается специальный редукционный переходник, который по месту стыка необходимо тщательно герметизировать. Расширения труб при стыковке должны быть направлены вверх, чтобы не дать конденсату и смолам вытекать по их внешней стенке.

• Особого внимания требует горизонтальная часть конструкции канала. Теплый дым, как известно, движется по вертикали вверх, поэтому на этих участках особо активно конденсирует влага и откладывается толстый слой сажи. Чтобы компенсировать столь нежелательные последствия и улучшить тягу, необходимо, во-первых, строго ограничить длину этих отрезков: они должны быть меньше 1 м по длине, а, во-вторых – предусмотреть там конденсатоприемники и ревизионные дверцы.

Совет

Правильный дымоход для банных печей – исключительно вертикальный. Тем не менее допускается прокладывать трубу под небольшим уклоном при условии, что длина наклонного участка не больше 2 м.

Основные этапы расчета ↑

Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.

Высота над кровлей

Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:

	расстояние между коньком и местом выхода трубы	высота дымохода
1.	до 150 см	выше конька самое меньшее на 50 см
2.	150–300 см	верхушка трубы вровень или выше  конька
3.	более 300 см	вровень или выше  линии, которая проведена начиная от верха дома вниз с наклоном в 10˚

Совет

При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш.

Площадь сечения трубы ↑

На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:

• меньше 3500 Вт — 14 ×14 см;
• 3500–5200 Вт — 14×20 см;
• 5200–7200 Вт — 14×27 см.

Площадь сечения цилиндрического канала принимается той же.

Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.

Материал ↑

Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.

Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.

Рекомендуем

 Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.

Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:

• неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
• при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.

Безопасность ↑

Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.

Рекомендуем

Специалисты рекомендуют керамические системы:

1. они негорючие,
2. долговечные,
3. совместимы практически с любым оборудованием.

Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.

Некоторые сведения из СниП, используемые при монтаже дымохода печи и камина ↑

• Дымоотводящие каналы можно располагать также на внешних стенах в том случае, когда они выполнены из негорючего материала, а отопительное устройство размещено возле внутренних. При этом обязательна внешняя теплоизоляция, которая не допустит конденсирования влаги внутри трубы.
• Кирпичные каналы дополняют карманами, необходимыми для очистки. Их закрывают кирпичом (укладывают на ребро) либо устанавливают дверку.
• Для кровель из возгораемых материалов необходимо предусмотреть сетчатый искроуловитель, который устанавливают по верхней  части канала. Если последний выполнен из кирпича, то между ним и горюче опасными материалами необходимо предусмотреть промежуток от 13 см, в случае керамических неизолированных – 25 см, а для изолированных – 13 см.

• Монтаж печей и каминов на газовом топливе имеет свои особенности. Соединение выполняют при помощи гибких патрубков из металла, входящих в комплект оборудования. Обязательным условием считается наличие вертикального участка в системе, причем расстояние между осью горизонтального и линией нижнего уровня патрубка должна составлять, по крайней мере, 50 см. Это расстояние можно уменьшить, к примеру, при высоте потолка меньше 270 см [/su_list]
• вдвое, если отопительный агрегат снабжен стабилизатором тяги;
• до 15 см, если стабилизатора нет.

• В новом сооружении максимальная длина всех горизонтальных участков составляет больше 3 м, в старой постройке – до 6 м. Труба устанавливается с небольшим уклоном по направлению отопительного агрегата. Если в доме работают два агрегата, то их можно присоединить к общему отводящему каналу. Они должны отстоять один от другого на расстоянии менее 75 см.
• Отводящий канал может иметь максимум три поворота,  радиус закругления которых должен в точности совпадать с диаметром сечения трубы.

Внимание

Прокладывать дымоотводящие каналы через жилые комнаты запрещено.

Как почистить дымоход в печи частного дома ↑

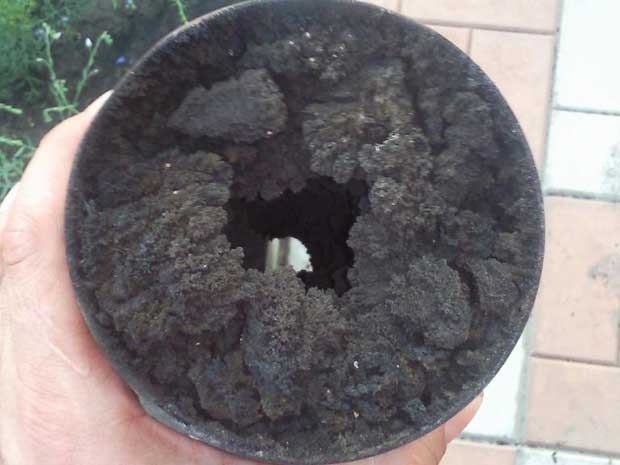

Если толщина сажи, скопившейся  на поверхности стенок внутри канала превысила 2 мм, значит — пора начать очистку дымоходов и печей от сажи.

• Для плотных загрязнений используют скребок или жесткую щетку, снабженную раскладной ручкой достаточной длины.
• При чистке сажа может попасть внутрь помещения, поэтому перед началом чистки необходимо закрыть снизу топочное отверстие, а мягкую мебель желательно накрыть.
• Отставание нагара можно значительно облегчить, если в процессе чистки воспользоваться химическими очищающими средствами типа «чудо-полена».
• Для очистки от сажи можно использовать и народные средства. К примеру, довольно действенно сжигание кожуры картофеля.

Как собирают печи с вертикальными дымоходами: видео

© 2020 stylekrov.ru

устройство, схема, пошаговая инструкция и прочее

Если вами принято решение возводить русскую печь своими руками и нет возможности выполнять работы под руководством опытного печника, то важно очень тщательно изучить все нормативы и неуклонно им следовать. Несмотря на то что традиционная русская печь имеет сравнительно простую конструкцию, это очень ответственное сооружение. Печные работы и завершённая конструкция должны соответствовать установленным требованиям СП 7.13130.2013 и СНиП III-Г.11–62.

Русская печь в доме: достоинства и недостатки

Русская печь — это массивное сооружение, которое используется в основном для отапливания помещения и приготовления пищи. Кроме того, она может быть оснащена лежанкой, на которой прогреваются в холодное время года, варочной плитой или камином. Перед тем как возвести такую конструкцию в своём доме, нужно хорошо разобраться во всех нюансах её действия, оценить все характеристики и масштабы предстоящих работ. Ниже постараемся перечислить достоинства и недостатки классической русской печи.

Традиционная конструкция русской печи

К достоинствам печи относят следующие параметры:

• Долговечность.
• Пожарная безопасность.
• Теплоёмкость (медленное остывание).
• Приготовление пищи без контакта с огнём.
• Сравнительно небольшая стоимость.

К недостаткам относят:

• Относительно низкий коэффициент полезного действия (не более 30%).
• Неэкономичный расход топлива.
• Неравномерный прогрев помещения (разница между температурой верхней части помещения и нижней может достигать 20 °С).
• Неравномерное сгорание топлива (около устья топливо сгорает намного быстрее из-за избытка кислорода).
• Невозможность наблюдения за пищей в процессе приготовления.

Посуда с едой ставится на раскалённые угли около открытого огня

Устройство и принцип действия конструкции, схема

Модификаций русской печи издавна существовало очень много, они отличались формой, размерами и устройством. Зачастую в одном селе нельзя было найти двух одинаковых конструкций, каждая имела свою неповторимую особенность. В настоящее время русские печи можно классифицировать по трём основным признакам:

• По размерам — маленькие, средние и большие.
• По функциональности — классические и усовершенствованные (печь может быть оснащена камином, варочной плитой, духовкой, двухъярусной лежанкой).
• По форме свода — купольные, бочкообразные, и трёхцентровые.

Устройство классической русской печи показано схематично на рисунке. Исходя из назначения отдельных элементов, можно понять принцип её работы.

На схеме обозначены основные элементы русской печи

Основной элемент русской печи — это горнило, которое представляет собой топку. Горнило состоит из свода сверху и пода снизу. Непосредственно на под укладывают дрова и ставят посуду с пищей для приготовления. Проём в горниле называют устьем, а проём в передней стене печи называют окном шестка. Эти проёмы образуют между собой пространство, называемое шестком, в нём приготовленная горячая еда долгое время не остывает. В шесток выходит сначала перетрубье, в котором собирается дым, над перетрубьем расположено хайло, перекрываемое вьюшкой. Вьюшка ограничивает попадание холодного воздуха с улицы в печь. Задвижка перекрывает перетрубье, тем самым регулируя тягу в дымоходе во время топки, после окончания работы печи её полностью закрывают, чтобы тепло не уходило в трубу. Под шестком расположена холодная печурка (подшесток), которую используют для хранения различной кухонной утвари. А пространство в нижней части печи под топкой называют подпечьем, в нём обычно хранят дрова для последующей топки.

Принцип работы печи заключается в следующем — дрова укладывают плотными горизонтальными рядами в одном или двух местах пода. Кислород для горения поступает через нижнюю часть устья, дрова разгораются и нагревают печь до высоких температур. Продукты горения сначала скапливаются под сводом, затем выходят через верхнюю часть устья, попадают сначала в хайло, а потом выходят в дымоход.

Подготовка к строительству

Выбор кирпича

Материалы, применяемые при строительстве печи, должны соответствовать противопожарным требованиям. По этой причине для отдельных её элементов используют различные материалы, которые перечислены в таблице:

Состав кладочного раствора выбирают для каждого вида кирпича разный.

Для дымовой трубы применяют раствор на основе извести и цемента или извести и песка.

Растворы можно замешивать самостоятельно либо использовать уже готовые сертифицированные смеси, которые представлены на рынке сейчас в большом ассортименте. Преимущество использования готовых смесей для непрофессионала — это соблюдение технологий и пропорций при изготовлении и соответствие раствора требуемым характеристикам.

При правильном выборе и применении материалов конструкция печи: во-первых, будет соответствовать противопожарным нормам, что имеет огромное значение в доме, во-вторых, всей конструкции будет обеспечена достаточная прочность и устойчивость.

При покупке материалов следует тщательно проверить их качество. Кирпич должен иметь точные геометрические размеры и ровную поверхность, не должен содержать посторонние включения. Глину для раствора желательно выбрать красную, пластичную, не имеющую примесей. Перед замешиванием раствора глину замачивают в воде и протирают через мелкую металлическую сетку. Песок необходимо применять мелкозернистый, размеры частиц которого не должны быть более 1,5 мм.

Необходимые инструменты

Перед началом печных работ необходимо подготовить следующие инструменты:

1. Линейка.
2. Строительный карандаш.
3. Мастерок (кельма).
4. Кирка.
5. Резиновая киянка.
6. Строительный уровень.
7. Отвес.
8. Болгарка.
9. Ёмкости для раствора.
10. Строительный миксер, если раствор замешивается самостоятельно.
11. Расшивка, если не предполагается дальнейшая отделка печи.

Выбираем место для будущего проекта

Мероприятия по устройству русской печи желательно разрабатывать ещё на момент проектирования здания. При определении места в доме обращают внимание в первую очередь на следующие факторы:

• Фундамент. Рассматривают возможность строительства отдельного фундамента или использование существующего, который способен выдержать дополнительную нагрузку от печи. Для строительства фундамента используют готовые бетонные фундаментные блоки или же заливают железобетонную монолитную плиту. Между основным фундаментом здания и фундаментом печи оставляют небольшие промежутки, которые впоследствии засыпаются песком. Основание не доводят до нулевого уровня пола на высоту в два кирпича, при этом на первый ряд кирпича укладывают слой гидроизоляции.
• Свободное прохождение дымоходом перекрытий и покрытий. Важно, чтобы несущие конструкции (балки, коньковые балки, стропильные ноги и др.) не были демонтированы или повреждены во время производства работ. Несоблюдение этого условия может привести к аварийному состоянию здания и увеличению общей стоимости строительства печи из-за дополнительных работ по возведению дополнительных конструкций.
• Удобство расположения. Сама печь и дымоход могут существенно влиять на эргономику помещения. Поэтому нужно тщательно проработать размещение всей конструкции относительно окон, дверей и мебели для удобства использования. Если печь будет основным источником отопления, то её стараются разместить в центре здания, а если в ней предполагается и приготовление пищи, то необходимо обеспечить ей соседство с кухней.
• Противопожарные расстояния до сгораемых конструкций. Этому фактору следует уделить пристальное внимание, т. к. пожарная безопасность в доме должна быть организована на высшем уровне.

Для предотвращения возгорания перекрытий и стен, находящихся около печи, следует предусмотреть следующие мероприятия:

1. Перед окном шестка на пол, если он имеет сгораемое покрытие, прибивают металлический лист размером 700х500 мм.
2. Расстояние между печью и сгораемой стеной или перегородкой ограничивается расстоянием равным высоте печи. Таким образом, если высота конструкции 1,2 м, то близлежащая сгораемая стена должна быть удалена от неё минимум на 1,2 м. Помимо этого, стена или перегородка должны быть защищены от возгорания термоизоляционными материалами (кирпич, штукатурка, асбестовермикулитовые плиты и др.).
3. Расстояние от окна шестка до противолежащей стены должно быть не менее 125 см.
4. Металлические и железобетонные балки, проходящие около дымохода, должны находиться на расстоянии не менее 130 мм от его внутренней поверхности.
5. Деревянные балки, проходящие около дымохода, должны находиться на расстоянии не менее 13 мм от его внешней поверхности.

Пошаговая инструкция по возведению кирпичного агрегата своими руками: от кладки до дымохода

Если решение возводить русскую печь своими руками принято, то необходимо пользоваться подробными порядовыми схемами с описанием всех манипуляций. Перед началом работ нужно подготовить необходимые материалы и инструменты. Если работы выполняются в холодное время года, то необходимо контролировать температуру материалов, она не должна превышать 5 °С.

На рисунке представлены порядовые схемы для возведения классической русской печи с лежанкой (32 ряда)

Согласно порядовым схемам поэтапно начинаем возводить печь:

1. На фундамент кладём два ряда кирпича с промежуточным слоем гидроизоляционного материала.

   Подготовка фундамента

2. Глиняный кирпич предварительно смачивают водой. Первый ряд начинается от уровня чистого пола. Его выкладывают цельными кирпичами, предусматривая по углам перевязку со вторым рядом при помощи трёхчетвертных кирпичей. По три штуки таких кирпича укладывают в каждый угол первого ряда. Толщина швов кладки в обоих направлениях не должна превышать 5 мм, раствор распределяют по всей поверхности кирпича. Очень важно соблюдать горизонтальность кладки, проверяя её строительным уровнем ряд за рядом.
3. Второй ряд выкладывают цельными кирпичами, оставляя промежуток для окна подпечья. Если последующая отделка печи не предполагается, то одновременно выполняют расшивку швов и очищают кирпич от раствора влажной тканью. Начиная со второго ряда вертикальность поверхностей и углов проверяют отвесом.

   При помощи расшивки кладка приобретает аккуратный вид

4. Между третьим и четвёртым рядом предусматривают перевязку по углам, четвёртый ряд выкладывают полностью цельными кирпичами. Крайние к проёму кирпичи стёсывают для опирания на них свода подпечья.
5. С пятого ряда начинают выкладывать по заранее подготовленной деревянной опалубке свод подпечья. Швы свода от одной пяты до другой должны быть перевязаны, кирпичи должны быть плотно прижаты друг к другу, почти впритирку. В восьмом ряду выкладывается последний (замыкающий) ряд свода из стёсанных кирпичей.
6. Стенки печи выкладывают в один кирпич с перевязкой до десятого ряда, в нём же предусматривают площадку для подшестка. Пространство над сводом подпечья засыпают на всю высоту стенок песком или битым стеклом для того, чтобы печь давала больший жар.

   Песок используют речной промытый

7. Одиннадцатый ряд выкладывают аналогично предыдущим, он служит покрытием для подшестка.
8. В двенадцатом ряду выкладывается под. Его выкладывают огнеупорными кирпичами без раствора, зазоры потом засыпаются песком. В левой части пода предусматривают отверстие для углей.

   Применение огнеупорного кирпича

9. Далее начинается кладка горнила, все части которого выкладываются из огнеупорного кирпича. Швы для огнеупорного кирпича делают не больше 3мм. Сначала кирпичи кладут на ребро по внутреннему контуру горнила. Стенки горнила рекомендуется делать в 3/4 кирпича с перевязкой. Для прочности кладки кирпичи, которые расположены в двух передних углах, стёсывают под углом 45°. Между этими углами вставляют деревянную опалубку.
10. С шестнадцатого ряда начинают выкладывать свод горнила, пространство между сводом и стенками засыпают песком. Кладку свода начинают с краёв, продвигаясь к середине. Для проверки рядов кладки используют шпагат, который закреплён на опалубке в центральной точке свода.

    Использование деревянной опалубки при кладке свода

11. Далее в виде арки выкладывают окно шестка.
12. При кладке двадцатого ряда возводят стенки печи, уменьшая пространство над шестком.
13. Двадцать пятый ряд укладывается аналогично десятому с перевязкой швов, при этом пространство над шестком ещё раз уменьшают, формируя перетрубье.
14. В двадцать втором ряду перетрубье уменьшают ещё больше и закладывают канал самоварника.
15. В двадцать третьем ряду предусматривают место для скопления сажи и проём для очистки.
16. С двадцать четвёртого ряда перетьрубье начинают перекрывать, предусматривая проём для вьюшки. Напротив проёма устанавливают дверку, через которую вьюшку можно открыть и закрыть.

    Установленная металлическая вьюшка

17. В двадцать девятом ряду канал самоварника соединяют с перетрубьем.
18. В тридцать втором ряду цельным кирпичом полностью перекрывают перетрубье, оставляя одно отверстие, которое закрывают задвижкой. После того как задвижка установлена, переходят к кладке дымохода. Деревянные опалубки снимают через 5–6 дней после того, как раствор наберёт необходимую прочность.

    Задвижка предназначена для регулирования степени горения топлива в печи

Правильный дымоход

Традиционная русская печь в большинстве случаев снабжена прямым дымоходом, через который продукты горения выходят на улицу напрямую. Оптимальным сечением дымохода для русской печи считается 260×260 мм.

Высота дымовой трубы определяется в зависимости от её расстояния до конька по горизонтали:

Дымоходу необходимо обеспечить достаточную устойчивость, т. к. на него, помимо внутренних процессов (перегревы, конденсат, замораживание, оттаивание), влияют также внешние факторы (ветер, снег, осадка фундамента). Поэтому важно ещё на этапе проектирования учесть все нюансы и возможность усиления конструкции.

Требования, которые необходимо учесть при устройстве дымохода:

• Плотность стенок дымохода и дымовой трубы должна предотвращать возможность проницания дыма и угарного газа в помещения, поэтому швы кладки выполняют качественно, без пустот и отверстий. Толщина швов не должна превышать 10 мм.
• Поверхности дымохода необходимо затереть раствором и побелить;
• Верхнюю часть дымохода, находящуюся над кровлей, штукатурят цементным раствором для защиты от осадков.
• На дымоход, расположенный над сгораемой кровлей, устанавливают искроуловитель, сделанный из металлической сетки.

  Расстояние от внутренней поверхности дымохода до конструкции перекрытия

• В местах, где дымоход соприкасается с перекрытием, дымоход расширяется. Это расширение кирпичной кладки называется разделкой. Величина разделки выражается в расстоянии от внутренней поверхности дымохода до перекрытия и зависит от защищённости перекрытия от возгорания. Таким образом, если конструкция не защищена от возгорания, то разделка составляет 50 см, а при защищённой конструкции — 38 см. Разделка должна быть независима от перекрытия, поэтому её конструкцию не опирают непосредственно на него. Это обусловлено тем, что осадка печи может быть отличной от осадки всего здания, вследствие чего может возникнуть опасность повреждения разделки и самого перекрытия. Высота разделки назначается больше толщины перекрытия примерно на 10–15 см сверху и снизу от него. Материал потолка и пол около разделки доводятся только до неё, а пол непосредственно над ней выполняется из негорючих материалов, таких как камень, керамическая плитка или бетон.

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте. Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли.

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

• Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.
• Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида. При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.
• Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность. Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану. Для кладки натурального камня используют готовые термостойкие мастики.
• Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Металлические элементы печи окрашиваются специальными жаропрочными лаками или красками.

Вводим печь в эксплуатацию: просушка и пробная топка

Просушку печи производят стружками, щепками и небольшими поленьями. Первоначально закладывают не больше 30% топлива от обычного объёма, далее объём постепенно увеличивают. Время просушки зависит от размера печи и степени влажности кирпичной кладки. Результатом качественной просушки печи должно быть полное отсутствие сырых пятен на её поверхности и отсутствие конденсата на металлических элементах. Задвижка и топочная заслонка открываются на всё время просушки. Поверхности печи во время просушки должны иметь температуру около 50 °С.

После того как просушка печи выполнена, проводят пробную топку. Предварительно проверяют тягу и плотность закрывания задвижек.

Первая растопка печи производится в следующей последовательности:

1. При открытой задвижке укладывают на под сухие дрова очень плотными рядами, максимально заполняя горнило. Заслонка устья при растопке плотно закрывается.
2. Последующие закладки дров делаются после прогорания первой закладки до углей. Их объём уже на треть меньше первой закладки.
3. Степень горения в печи следует регулировать задвижкой.
4. После прогорания всех дров дожидаются, когда все угли выгорят. Закрывать задвижку трубы можно только после полного прогорания топлива. Если остаётся несколько непрогоревших углей, их лучше погасить самостоятельно, чтобы тепло не уходило.
5. Для предотвращения растрескивания печь не следует перегревать, её температура не должна превышать 90 °С.

Чистка печи

Перед началом сезона внутренние поверхности печи нужно очищать кочергой от сажи и золы. Дымоход чистят чаще, по мере загрязнения. При правильном устройстве и правильной эксплуатации печи сажа почти не образуется, но для предотвращения её образования печь всё-таки рекомендуется периодически протапливать дровами из осины или ольхи.

Видео: технология строительства

Если учесть все нормы и правила при устройстве русской печи, правильно её эксплуатировать и проводить периодические осмотры, она прослужит вам долгие годы, будет качественным источником тепла, помощником в приготовлении пищи и создаст неповторимый русский колорит и уют в доме.
