Какая розетка нужна для стиральной машины

При покупке новой стиральной машины многие задаются вопросом: как же ее правильно подключить к электросети? Казалось бы, этот вопрос не так уж сложен, однако далеко не все могут правильно на него ответить и грамотно подключить стиральную машину так, чтобы она работала долгие годы и была при этом абсолютно безопасной.
Итак, вы приобрели новую машинку.

Выбираем и устанавливаем розетку для стиральной машины

После того, как она будет доставлена из магазина, установлена и подключена к водопроводу, вам останется только подключить ее к электрической сети. Здесь очень важно не допустить распространенных ошибок. Рассмотрим более подробно основные правила подключения стиральной машины к розетке.

Розетка для стиральной машины: особенности и принципы подключения

Для грамотной, длительной и бесперебойной эксплуатации машинки вопрос правильно подключения является немаловажным. Следует уделять особо пристальное внимание следующим моментам:

• Обратите внимание на мощность устройства. Как правило, у большинства машин мощность составляет от 2000 до 2500 Вт. Например, у многих стиральных машин марки «Индезит» средняя мощность – 2100 Вт. Зная показатель мощности, необходимо рассчитать особенности сечения питающих проводов (чем больше мощность, тем больше должно быть сечение провода).
• Создайте систему заземления. Этот пункт крайне важен для обеспечения безопасного пользования стиральной машиной. В большинстве случаев это устройство устанавливают в ванной, а это, как известно, место, обладающее повышенной степенью опасности. Поэтому создание надежного заземления является обязательным условием грамотного подключения стиральной машины. Некоторые модели (например, многие машины марки Bosh) оснащены особой встроенной системой безопасности, которая защищает от поражения электрическим током. Вилка питающего шнура таких машин оборудована специальным заземляющим контактом. Именно такие машины предпочтительнее использовать, особенно при установке в ванной комнате.
• Оборудуйте правильную розетку. Этот пункт является ключевым во всей процедуре подготовки стиральной машины к подключению в сеть. Включать устройство в обычную стандартную розетку не рекомендуется. Вам необходима розетка с особым заземляющим контактом (так называемая «евророзетка»). Рекомендуется использовать розетки с керамической арматурой. Ни в коем случае не следует пользоваться тройниками, удлинителями и прочими переходными устройствами. В случае нарушения контакта или перегрузки в сети это может привести к возгоранию. Если вы устанавливаете машину в ванной комнате, лучше всего отдать предпочтение специальным розеткам, созданным для таких опасных помещений с повышенным уровнем влажности. Такие особые розетки обладают повышенным уровнем защиты, призванным противостоять возможному воздействию воды

. Блок управления питанием розетки лучше всего расположить в квартирном электрощитке, причем, сделать это отдельной группой.
• Установите устройство защитного отключения (или УЗО). Такое устройство обеспечивает дополнительную безопасность и защищает от поражения электрическим током. Показатель уставки этого устройства должен составлять не более 30 мА. УЗО непременно должно быть оборудовано автоматическим выключателем, предохранителем или другим аппаратом защиты. После аппарата защиты необходимо установить устройство защитного отключения с номиналом на одну ступень выше, чем номинальный ток. Это обеспечит бесперебойную работу защитного устройства.
• Категорически запрещается «занулять» корпус стиральной машины, то есть, соединять его с трубами водопровода и отопления. Кроме того, не рекомендуется также делать перемычку в розетке между заземляющим контактом и нулем: это может привести к ложному срабатыванию устройства защитного отключения.

Важно!

Соблюдая все эти несложные правила подключения, вы сможете наладить бесперебойную и безопасную работу вашей новой машинки. Если четко следовать приведенным выше инструкциям и обращать внимание на все, казалось бы, даже самые незначительные нюансы, ваша машина будет верно служить вам многие годы, и сервисный ремонт стиральных машин никогда вам не понадобится.

правила выбора и порядок монтажа, особенности и требования

Показать содержание статьи

Электричество приносит в нашу жизнь много удобств. Но при этом оно очень опасно. Например, стиральные машины, с первого взгляда всё кажется просто и понятно — просто вставить вилку в розетку, но если разобраться, не все так просто. Стиральную машину часто устанавливают на кухне или в санузле, где всегда влажно, отсюда возрастает вероятность поражения электрическим током.

Основные параметры безопасности

В зависимости от типа стен и того где расположена стиральная машина выбирают соответствующий тип проводки:

• Если стены деревянные — прокладывают проводку открытым или наружным способом в кабельных каналах и гофрированных трубах.
• Если стены из шлакоблока или бетона — часто отдают предпочтение внутренней проводке в стенах.

Последний вариант можно считать более безопасным.

Расчет сечения кабеля

Если рассматривать машинку как потребитель электрической энергии — нужно проложить кабель подходящего сечения. Потребление электричества стиральной машиной зависит от режима её работы, мощности тэнов и двигателя, наличия отжима. В пределах 0.5 — 4 кВт. Усредненно бытовая стиральная машина автомат потребляет мощность около 2-2.5 кВт.

Значит в большинстве случаев подойдет уже ставшее стандартным для розеточных групп сечение в 2.5 кв. мм.

Мощность УЗО и автомата

В условиях повышенной влажности и температуры возрастает и вероятность поражения электрическим током. Чтобы этого избежать устанавливают УЗО. Чтобы защитить проводку от результатов короткого замыкания устанавливают автоматический выключатель (т.н. автомат).

УЗО подбирают с током срабатывания в 10-30 мА, эта величина также стандартна для защиты человека от поражения электрическим током, УЗО с током срабатывания 100-300 мА используются в качестве противопожарной защиты.

Автоматический выключатель нужно подбирать исходя из реального потребления электричества стиральной машиной. В случае со техникой мощность в 2.5 кВт, нужно вычислить ток потребления, здесь:

I=2500/220=11.36А

Из стандартного размерного ряда выбираем ближайший в сторону увеличения, то есть 16 Ампер. Но для автоматических выключателей есть такой параметр как времятоковая характеристика — она определяет быстродействие при отключении. Её же иногда называют класс автомата или класс срабатывания. Для оборудования с электродвигателями, а у них часто пусковые токи выше рабочих в десятки раз, подойдёт автомат класса С.

То есть вам нужно купить в магазине электротоваров УЗО 10 или 30 мА и автоматический выключатель «C16». Кроме этого понадобится розетка. Стоит учесть, что лучше если это будет одинарная.

Внимание:

Нельзя подключать в розетку с включенной стиральной машиной другие мощные приборы типа фена — это приведет к перегрузке проводки и контактов в результате они оплавятся.

На современном рынке электротоваров есть ассортимент влагозащищенных электроустановочных изделий. Среди них можно найти и розетки. Они отличаются от обычных тем, что отверстия, в которые вставляется вилка прикрыты крышкой на пружине так, что, когда в розетку ничего не вставлено, её передняя панель закрыта этой крышкой. Такая конструкция уменьшает вероятность попадания влаги внутрь и, как следствие, замыканий и поражения электрическим током.

Этапы установки розетки в ванной

В первую очередь вы должны определится с высотой, на которой будет установлена розетка, здесь есть несколько рекомендаций:

1. Розетка должна быть доступна для извлечения из неё вилки.
2. Чтобы вставить и извлечь вилку из розетки в непредвиденной ситуации вы не должны наклоняться, опираться о что-то или тянутся к ней.
3. Расположение розетки должно быть таким, чтобы провод с вилкой не был чрезмерно изогнут или переломлен при включении.
4. Не стоит её устанавливать близко к полу, чтобы предотвратить случайное залитие водой.

Исходя из этого следует, что идеальным местом расположение розетки будет на высоте верхней крыши стиральной машины или немного больше, сзади или сбоку от неё.

В идеальном случае розетка должна быть заземлена, но в большинстве квартир и домов отсутствует заземляющий контур. Если заземление всё же есть — обязательно подключайте третий провод (PE) к заземляющей клемме. Если заземления нет, то розетка подключается двумя проводами к сети. В обоих случаях розетка подключается через последовательно установленный автомат и УЗО. При это в схеме сначала автомат устанавливают до УЗО.

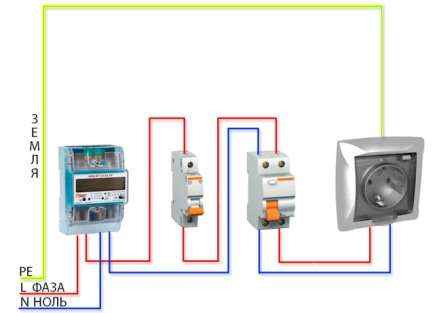

Схема подключения розетки

Подключается линия как обычно — фаза и ноль к питающим фазе и ноль с автоматического выключателя и УЗО, а третий «земляной» провод подключают к коробке уравнивания потенциалов (КУП или СУП), и к ним же подключают все металлические элементы комнаты — трубопроводы, ванную.

От КУП провод проводят к заземляющей шины, а от неё к заземлителю.

Прокладка кабеля

Если стены бетонные или шлакоблочные кабель прокладывают в них. При этом возможна прокладка кабеля без гофрированной трубы или в ней. К стенам через равное расстояние линия фиксируется либо алебастровым раствором, либо на специальные пластиковые клипсы, либо дюбель-хомуты.

Если стиральную машину подключают в деревянном доме с наружной проводкой кабель прокладывают в кабельных каналах или гофрированных трубах. При этом прокладка в гофрированных трубах более надежна, потому что они по своему устройству неразборные, поэтому попадание в них воды минимизировано.

Для внутренней проводки используют соответствующие розетки в таком случае до монтажа розетки в плитке делают круглое отверстие с помощью сверла «балеринка» или коронки с алмазным напылением, после этого делают углубление с помощью перфоратора с буром либо зубилом. Монтируют подрозетник и уже в него розетку

Для наружной проводки используйте качественные электроустановочные изделия накладного типа. Их допускается монтировать на горючие поверхности, так как их корпус выполняется из диэлектрического материала, который не распространяет горение. Тем не менее мастера часто рекомендуют прокладывать между задней стенкой розетки и поверхностью, на которую её монтируют подложку из металла, например, оцинковки. Объясняют это тем, что, если стенка прогорит при аварийной ситуации огонь не затронет деревянную стену.

Заключение

Подведем итоги и рассмотрим основные требования к установке розетки для стиральной машины и её подключения:

1. Розетка должна быть в доступном месте, при этом должно быть исключено попадание брызг из ванной, умывальников и прочего.
2. Также розетка должна обладать защитой от капель воды и пыли, обычно — это откидная дверца.
3. Не допускается использование удлинителей. Устанавливайте розетку в месте куда без натяжения достанет шнур стиральной машины.
4. Розетку подключают через автоматический выключатель и УЗО.

Посмотрите видео о том, как самостоятельно установить розетку в ванной

Розетка для стиральной машины в ванной

Содержание:

1. Технические условия и возможность монтажа
2. Как выбрать розетку
3. В каком месте установить розетку
4. Питающая линия и сечение кабеля
5. Выбор УЗО и автоматического выключателя
6. Установка розетк
7. Видео

Стиральные машины-автоматы потребляют большое количество электроэнергии, заставляя работать проводку в усиленном режиме. При установке в первую очередь нужна правильно подобранная розетка для стиральной машины, электропроводка, соответствующая техническим условиям и другие приборы, обеспечивающие безопасность пользователей во время работы. Несоблюдение этих правил часто вызывает короткие замыкания, электрические травмы у людей и поломку дорогостоящих устройств.

Технические условия и возможность монтажа

В большинстве случаев стиральные машины устанавливаются в помещении кухни или в ванных комнатах. В первом случае подключение не вызывает особых затруднений, поскольку на кухнях как всегда предусмотрено увеличенное число розеток в расчете на дополнительную бытовую технику.

Совершенно другая ситуация наблюдается в ванных, где в лучшем случае имеется одна маломощная розетка, или же она вовсе отсутствует. Кроме того, это помещение с повышенной влажностью, что уже требует соблюдения специальных технических условий.

Поэтому при установке и подключении стиралки в ванной необходимо обратить внимание на следующее:

• Перед тем как подключать стиральную машину, необходимо убедиться в исправности проводки. Если она отсутствует или не соответствует требованиям, прокладывается новая линия из медного трехжильного кабеля.
• Внутри ванной комнаты должны устанавливаться только влагозащищенные розетки с установленной степенью защиты. Сама установка розетки для стиральной машины в ванной выполняется в соответствии с правилами безопасности, касающимися мест размещения и монтажа оборудования.
• Линия, подключаемая к стиральной машине, оборудуется отдельным автоматическим выключателем и устройством защитного отключения – УЗО. Эти приборы защищают от коротких замыканий и токовых утечек.
• Подключение стиральной машины предусматривает обязательный монтаж системы заземления.

Важным требованием при подключении мощных агрегатов является запрет на использование всевозможных удлинителей, двойников или тройников. Эти приспособления не обладают достаточным запасом прочности и во время работы они могут просто расплавиться. В подобной ситуации обязательно возникнет короткое замыкание, и оборудование выйдет из строя.

Как выбрать розетку

Мощность современных стиральных машин в значительной степени обусловлена большим количеством выполняемых функций. В их числе полоскание, отжим, сушка и другие действия. Поэтому надежная работа этих устройств во многом зависит от их правильной установки и подключения.

Особое значение имеет выбор розетки, при котором обязательно учитывается способ монтажа. Независимо от конструкции, данные изделия должны соответствовать следующим требованиям:

• Вне зависимости от места установки агрегата, выбирается влагозащищенная розетка под стиральную машину в ванной.
• Предпочтительнее конструкции розеток, оборудованные крышками или защитными шторками, повышающими надежность защиты контактов от влаги. Предпочтительнее будет вариант со шторками, которые не только защищают от влаги, но и обеспечивают безопасность детей.
• Внутри устройства должна быть изоляция из плотных резиновых прокладок, снижающая вероятность появления искрения между контактами.
• Розетка обязательно оборудуется контактом для подключения заземления. В старых домах с двухжильной проводкой, может потребоваться прокладка дополнительного провода, соединенного с заземляющим контактом и шиной общем электрощите, установленном в подъезде.
• Номинал розетки должен совпадать с имеющимся сетевым напряжением.

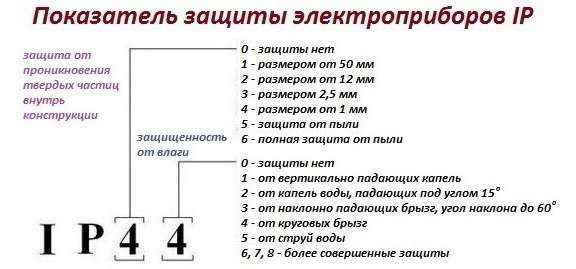

Все влагозащищенные розетки обладают определенным уровнем защиты, устанавливаемым с помощью маркировки IP. Чем выше значение цифрового показателя, тем более надежной считается розетка. Изделия с высокими цифрами в маркировке, способны выдерживать даже прямое попадание водяной струи. Такие розетки подходят не только для ванных комнат, но и для других помещений.

В каком месте установить розетку

Розетку, предназначенную для стиральной автоматической машины, нужно устанавливать на основании специально разработанных правил. Прежде всего учитывается не расстояние от стирального оборудования, а удаление от мест повышенной влажности и высота от уровня пола.

Размещение точки подключения выполняется по следующим правилам:

• Наименьшая дистанция от трубопроводов и другого оборудования с подведенной водой составляет 60 см. В случае прорыва труб и возможных протечек, вероятность контакта влаги с электричеством заметно снижается.
• Высота розетки для стиральной машины от поверхности полов составляет не менее 1 метра. Все указанные требования определяются Правилами устройства электроустановок – ПУЭ. В данном конкретном случае работает принцип: чем больше высота, тем выше уровень электробезопасности. Такая рекомендация особенно важна на случай затопления квартиры соседями сверху.

Для правильного размещения розетки и не допущения серьезных нарушений, вся площадь ванной комнаты разделяется на четыре условные зоны:

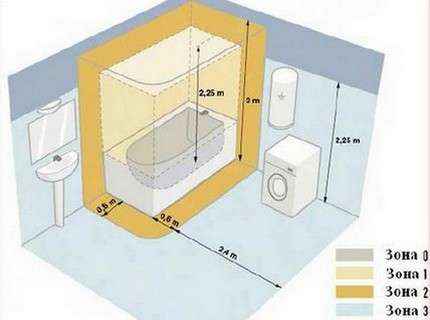

• Красная или нулевая зона. Захватывает ванну, умывальник и душевую кабину. На этой территории запрещается размещение любых розеток.
• Первая зона. Располагается в непосредственной близости от сантехнических приборов, охватывает площадь, радиусом 60 см. В этих местах может устанавливаться оборудование, обеспечивающее работу сантехники. Как правило, это слаботочные устройства, рассчитанные на 12 вольт. Подключение стирального агрегата в этом месте запрещено.
• Желтая, она же вторая зона. Находится на расстоянии 60 см от основной сантехники и применяется для подсоединения электрических водонагревателей. Розетки в этих местах также нельзя устанавливать.
• Третья – зеленая зона. Находится в 2,4 метрах от второй зоны. Именно здесь разрешается устанавливать розетки и сами стиральные машины.

Не допускается размещение розеток на наружных стенах, которые считаются холодными и где в больших количествах может скапливаться конденсат.

Питающая линия и сечение кабеля

К розетке, установленной для подключения стиральной машины, подводится отдельная линия подачи питания. Это в первую очередь связано с высоким энергопотреблением в период нагрева воды. В среднем, этот показатель составляет 2,5 кВт, но существуют модели стиралок, потребляющие более 3,5 кВт электро-энергии.

Помимо величины энергопотребления, следует учитывать размер сечения используемых проводов. При расчетах следует учесть, что для 4 кВт мощности необходима прокладка кабеля ВВГнг с медными жилами, сечением 2,5 мм². При более высоком энергопотреблении понадобится и более мощный кабель с повышенным сечением жил.

Однако чаще всего розетка в ванной комнате и подключаемые к ней приборы, обходятся стандартными проводами, сечением 2,5 мм². Они рассчитаны на ток, не превышающий 16 А, поэтому и автомат на линии используется с таким же номиналом. Более высокое сечение использовать нецелесообразно, поскольку жилы просто не войдут в стандартную розетку.

В начале линии неподалеку от распределительного щита устанавливается автоматическое устройство защиты – УЗО. Ток срабатывания этого прибора не должен превышать 30 мА, а наиболее оптимальный вариант составляет 10 мА. Вместо УЗО может использоваться дифференциальный автомат на 16 А с током срабатывания 10-30 мА. Таким образом, обеспечивается надежная защита от поражения током при случайном касании корпуса машины при токовых утечках.

Данные схемы легко реализуются в частных домах, где прокладка дополнительной линии не вызывает особых затруднений. В старых же многоэтажных зданиях с общим подъездом установлены такие же общие распределительные щиты с устаревшим оборудованием. В таких случаях установка еще одного автомата становится серьезной проблемой, а подключение заземления в чаще всего вообще невозможно.

Выбор УЗО и автоматического выключателя

Повышенная влажность, характерная для ванных комнат, в совокупности с высокой температурой могут стать основной причиной поражения электрическим током. Подобные ситуации возникают в результате утечек тока и коротких замыканий, защититься от которых возможно путем установки УЗО и автоматического выключателя.

Как уже отмечалось, выбор УЗО осуществляется в зависимости от тока срабатывания в 10-30 мА. Автоматические выключатели – автоматы – подбираются в соответствии с реальным потреблением электроэнергии стиральной машиной. Если мощность техники составляет 2,5 кВт, потребляемый ток можно вычислить по формуле: I = 2500/220 = 11,36 А.

Существует стандартный размерный ряд автоматов, из которого выбирается ближайший прибор с током в сторону увеличения. Это будет автомат на 16 ампер. Следует учесть и времятоковую характеристику, определяющую быстродействие устройства в момент отключения. Этот показатель является классом автомата или классом срабатывания и указывается в маркировке. Для большинства стиральных машин требуется автомат класса С.

Установка розетки

Влагозащищенная розетка в ванной комнате для стиральной машины устанавливается точно так же, как и обычные изделия. Перед монтажными работами в ванной могут возникнуть ситуации, когда розетка отсутствует вообще или требуется установить еще одну розетку.

В первом случае требуется прокладка новой проводки от электрического щитка и установка дополнительного автомата. Далее выбирается подходящий кабель и УЗО в соответствии с расчетным током. Следует учесть, что номинал автомата не должен быть выше номинала УЗО. Провод выбирается с тремя жилами, в том числе одна из них подключается к заземлению и окрашивается в желто-зеленый цвет.

Место для монтажа определяется на основании требования ПУЭ. Сама розетка располагается в специальной распределительной коробке, чтобы избежать соприкосновения с материалом стены. Между розеткой и коробкой подкладывается плотная прокладка из негорючего диэлектрического материала.

Во втором случае, когда требуется дополнительная розетка для стиральной машины в ванной комнате, может быть несколько вариантов. Например, санузел очень старый, а проводка изношена и не подходит для подключения. В подобной ситуации рекомендуется сделать штробу и проложить отдельный кабель к месту монтажа розетки, одновременно устанавливая автомат и УЗО, как и в первом варианте. Выдерживаются такие же расстояния от источников воды, сантехнических приборов и от пола.

Вновь установленную розетку нельзя соединять со старой. Допускается установка двух новых розеток в общую коробку с соблюдением герметичности и изоляции между собой.

Розетка для стиральной машины

Правильное подключение стиральной машины к сети, это не только гарантия долгой и надежной ее работы, но и, что самое главное, залог безопасности Вас и ваших близких. Поэтому все компоненты цепи, а это защитная автоматика, электропроводка и розетка, должны быть верно рассчитаны, подобраны и размещены.

Отталкиваться необходимо от потребляемой мощности стиральной машины. Так же, обязательно учитывается мощность других электроприборов, которые возможно будут подключены в эту же розеточную группу. Далее складываем все мощности потребителей электроэнергии и соответственно полученным результатам выбираем сечение проводов и номинал защитного автомата.

Так средняя современная стиральная машина потребляет около 2000-3000 Вт, если установлен водонагреватель, потребление которого тоже около 2000-3000 Вт в среднем, и планируется использование фена, а это еще 1500-2000вт – общее потребление может легко перевалить за 6 кВт, что для медного кабеля с жилами сечением 2.5 кв.мм (такой чаще всего устанавливают на розеточные группы в домах) уже перебор и возможен его нагрев, чего допускать нельзя. Поэтому к расчетам нужно подойти очень ответственно.





Самый оптимальный вариант – это отдельная линия со своим защитным автоматом и устройством защитного отключения (УЗО) на стиральную машину. Прокладку проводки необходимо выполнить трехжильным медным кабелем с сечение жил 2.5 кв.мм с обязательным заземлением. В распределительном щите установить на эту группу или дифференциальный автоматический выключатель или связку автомат плюс узо на 20А. Данная схема подключения показана ниже.





Электрическая розетка, для подключения стиральной машины, должна быть обязательно влагозащищенной. Все электротехнические изделия имеют такую характеристику как «степень защиты», с аббревиатурой IP и двумя следующими за ней цифрами, первая из которых показывает степень защиты от попадания пыли, а вторая воды, выбирать необходимо механизмы с высокой защищенностью, например ip55.





Такие розетки, как правило, имеют защитную крышку и шторки, внутри у них имеется дополнительный уплотнитель, защищающий от попадания влаги механизм. В том случае если нет возможности установить УЗО, можно установить для стиральной машины розетку со встроенным устройством защитного отключения.



Очень важно правильно выбрать расположение розетки для подключения стиральной машины. Электророзетка должна располагаться как можно дальше от труб, а так же ванной, раковины и прочих сантехнических устройств, согласно ПУЭ (Правила устройства электроустановок) расстояние должно быть более 60см.





Избегайте установку розеток на холодные стены дома (выходящие в подъезд, на улицу и т.д.), так как на них возможно образование конденсата.

Высота установки розетки для стиральной машины обычно выбирается около 100см от уровня пола, таким образом, при стандартной высоте стиральной машины в 85см, розетка располагается над ней, что облегчает обслуживание и делает эксплуатацию безопасной.

Подключение стиральной машины к электросети: своими руками, инструкция

Стиральные машины-автомат потребляют при пиковых нагрузках вплоть до 4 кВт/ч электроэнергии. Поэтому их нельзя подключать в ближайшую простую розетку – это может вовсе привести к пожару, в лучшем же случае просто сработает защитный автомат и отключится электроэнергия. Как же производится подключение стиральной машины к электросети, в каких случаях обязательно устанавливается защитный автомат (и с какими параметрами)? Можно ли подключать её без заземления и к чему это может привести?

Базовая схема подключения стиральной машины к электросети. Здесь схематично также указан метод вывода вода в канализацию

Содержание статьи

Расчет сечения провода

Первое, что необходимо рассчитать – это сечение провода, по которым и будет подключена розетка/автомат, питающие стиральную машину. Выбирают диаметр сечения по возможной пиковой нагрузке на электросеть. То есть, по максимальной потребляемой устройством мощности (указывается в киловаттах или вольт*амперах). Узнать параметры той или иной стиральной машины можно непосредственно в технической документации.

Рекомендуется придерживаться следующей схемы.

Таблица 1.  Схема расчета сечения проводов.

Максимально потребляемый ток	Сечение проводов питающего кабеля (медь), в мм	Сечение проводов питающего кабеля (алюминий), в мм
До 1 кВт	1	2.5
До 2 кВт	1.5	2.5
До 3,5 кВт	1.5	2.5
До 4,4 кВт	2.5	4
До 5,5 кВт	4	6

Большинство бытовых моделей стиральных машин потребляют от 2 до 3,5 кВт. Вышеуказанная таблица актуальна только при напряжении питания 220 В. Стиральные машины, требующие подключения к 380 В. не используются для бытовых условий.

Использовать многожильный провод не следует. Рекомендуется покупать именно одножильный и прокладывать его единственным контуром

Можно ли использовать провод большей толщины, нежели указано в таблице? Хоть это и будут дополнительные расходы, но такой вариант допустимый. Главное – выполнять его прокладку именно через кабель-канал, внутренний объем которого будет заполнен не более чем на 60% (для обеспечения нормального теплоотвода, что соответствует стандартам СНиП).

Что будет если провод окажется тонким?

Если провод будет тонким, то:

1. Есть вероятность перегрева подведенного кабеля, из-за чего расплавится его изоляция, в дальнейшем может возникнуть короткое замыкание.
2. Из-за постоянного перегрева повредятся чистовые отделочные материалы (даже если провод смонтировать в кабель-канале, штукатурка при этом нередко покрывается трещинами, а на обоях проступают темные пятна).
3. Повышенная нагрузка на клеммные соединения (в щитке, непосредственно в розетке или автомате).

В остальном же использование слишком тонкого провода для подачи питания – это нарушение правил пожарной безопасности. Активная эксплуатация такой электросети действительно может стать причиной короткого замыкания и последующего пожара.

Самое распространенное последствие использования тонких проводов

Наличие заземления

Наличие заземления для стиральной машины – обязательное требование. Это указывается и в технической документации, и в любой другой инструкции по подключению. Без заземления статическое напряжение, образовываемое на барабане машины-автомат может «пробивать» и на корпус, и даже на водопроводные трубы, краны (особенно если весь водопровод на металлических трубах).

Вилки для подключения стиральных машин чаще всего имеют такой вид. Боковые контакты — это как раз для вывода заземления на совместимую розетку

Также статическое напряжение может повредить уязвимые к этому внутренние комплектующие стиральной машины. Чаще всего от него «страдают» платы управления. А ремонт такой поломки может обойтись в половину стоимости от нового прибора. И, кстати, подключение стиральной машины к электросети без заземления – это нарушение гарантийных условий. Если она выйдет при этом из строя, даже из-за заводского брака, то производитель вправе отказать в выполнении ремонта.

Каким должно быть заземление? Используемый сейчас стандарт – TN-S. В старых многоквартирных домах в РФ нередко применяется TN-C. Можно ли подключать машинку к сети с таким заземлением? В теории – да, на практике же защита будет неполноценной. При таком раскладе требуется монтаж так называемого PEN-проводника (нередко его называют «шиной») с его разделением на каналы N (нулевой) и PE (под заземление). С этим справиться без проблем любой электрик (самостоятельно выполнять подобное запрещено, так как требуется частичное изменение конфигурации подключения в щитовой).

Что касательно диаметра сечения провода для заземления, то в большинстве случаев достаточно 1 мм для меди и 2,5 мм для алюминия. А если укладывается обычный трехжильный провод для подключения питания стиральной машины, то сечение будет таким же, как и у питающей проводки.

Можно ли выводить заземление на водопроводную трубу или батареи отопления? Ни в коем случае, так как это приведет к распространению статики на весь водопровод или теплопровод в многоквартирном доме. А если ещё проводка будет смонтирована с устройством защитного отключения (УЗО), то вывод заземления таким нестандартным способом приведет к его автоматическому срабатыванию при включении стиральной машины.

Что делать в частных домах, где заземления вообще нет? Выводить его отдельно для стиральной машины (к нему также можно подключить и бойлер, насосную станцию, посудомоечную машину – это те устройства, которые больше всего потребляют электроэнергии в доме).

Вариант вывода заземления в частном доме

Выбор розетки

В 90% случаев стиральные машины устанавливаются в ванной комнате. А это – помещение с повышенной влажностью. Поэтому розетка требуется с повышенным классом влагозащиты. Рекомендуется придерживаться следующей схемы:

1. Розетка располагается на расстоянии до 0,6 метров от ванны/душа/мойки. Корпус розетки должен соответствовать нормативам IP X5 (вместо X будет стоять другое число – оно указывает на класс устойчивости к проникновению пыли и грязи внутри корпуса).
2. Розетка располагается на расстоянии от 0,7 до 2,4 метров. В этом случае корпус должен соответствовать нормативам IP X4.
3. Розетка располагается на расстоянии свыше 2,4 метров. Можно использовать обычную «бытовую» розетку.

Ещё один нюанс – следует отдавать предпочтение розеткам с керамическим, а не пластиковым корпусом. Они даже при коротком замыкании или сильном перегреве не плавятся, не загораются – это будет своего рода дополнительной защитой.

Условное обозначение «зон опасности». В зоне 1 размещать розетку не следует

Можно ли вместо розетки устанавливать «автомат» (автоматический выключатель)? В принципе, можно, но в такой схеме есть несколько существенных недостатков:

• автомат необходимо заключать в дополнительный герметичный корпус, который будет защищать подключение от попадания брызг, влаги, грязи;
• автоматы устанавливаются только наружно, в стену их можно монтировать только закрывая гипсокартонном, для миниатюрных ванных комнат формирование дополнительной фальш-стены – не вариант;
• по умолчанию в стиральных машинах имеется выход именно под розетку, для подключения через «автомат» приходится обрезать штекер вилки, из-за чего потребитель теряет гарантию (производитель получает право отказать в обслуживании, так как в конструкцию устройства внесены изменения).

Так что рекомендуется ставить именно розетки. Наличие защитной «шторки» на ней – не обязательно. А вот ставить так называемые «умные» розетки (с дистанционным управлением, измерением температуры проводки) – не следует. Из-за повышенных токов платы управления ими, как показала практика, часто выходят из строя.

Защитная шторка практически никакой защиты от влаги не предоставляет. Главное — наличие внутренних защитных мембран, которые автоматически открываются при подключении вилки

Цены на влагозащитную розетка с заземлением

Влагозащитная розетка с заземлением

Допустимая нагрузка на розетку

При выборе розетки следует учитывать и допустимую пиковую нагрузку на неё. Большинство бытовых моделей рассчитаны на работу в сети 220 В. при силе тока в 16 А. Это означает, что максимальная мощность подключаемой к таковой розетке стиральной машины должна быть не выше 3,5 кВт. (220В*16А=3520 Вт). Если устройство потребляет от 3 кВт. и выше, то однозначно рекомендуется монтировать розетку с допустимой пиковой нагрузкой от 25 А. В этом случае риск перегрева контактов и самого корпуса исключаются.

Одно из распространенных последствий установки розетки, которая не рассчитана на высокие нагрузки. Такое же бывает, если внутреннее соединение на клеммах — не качественное

Необходимо ли устройство защитного отключения (УЗО)?

УЗО, в данном подключение заземления не предусмотрено, так что провод выводится напрямую к заземленной пластине в щитовой

Требование к установке УЗО в инструкции к стиральной машине не указывается. Но это из-за того, что в развитых странах такие устройства по умолчанию устанавливаются в щитовой. В РФ же дела с этим обстоят гораздо хуже. Поэтому УЗО ставить нужно обязательно.

Для чего необходимо устройство защитного отключения? Его функция – это отключение электросети при возникновении в проводке значительных «утечек» электричества, а именно – удара током. Соответственно, даже если стиральная машина выйдет из строя или повредится изоляция питающего кабеля, за который кто-нибудь возьмется, то тут же сработает УЗО и питание автоматически отключится.

Схема подключения УЗО

Какое УЗО следует устанавливать? Предельная нагрузка рассчитывается такая же, как и на розетку (указывается тоже в амперах), а вот уставка должна быть не больше 30 mA. В противном случае возникает риск несрабатывания УЗО при кратковременной утечке тока.

Советуем прочитать, связанную с данной темой, статью о чистке стиральной машины с помощью лимонной кислоты от накипи и грязи. Информация о преимуществах и недостатках лимонной кислоты, пошаговая инструкция по чистке стиральной машины.

Цены на различные виды дифавтоматов

Дифавтомат

Схема подключения к электросети

Опытные электрики рекомендуют монтировать электропитание для подключения стиральной машины отдельной группой прямо из щитка. Дополнительно подключать к данной розетке ничего не следует (особенно бойлер, насосную станцию, проточный водонагреватель). Прокладку кабеля следует выполнять через кабель-канал, расположение фазы/нуля не имеет значения.

Схематическое изображение подключения стиральной машины

Если же вывести отдельную группу питания под стиральную машину не представляется возможным, то вместо этого вывод делается из распределительной коробки. Самое главное – это обеспечить надежные соединения проводов по разделяющим группам (обязательно использование клеммников). И после тестового запуска стиральной машины следует тщательно проверить не перегреваются ли места соединения проводки в распределительной коробке (для этого можно использовать либо инфракрасный датчик, либо тепловизор, либо термопару). Если хоть где-то происходит нагрев свыше 70 градусов, то это указывает на допущенные ошибки или недочеты в соединении.

Ещё один нюанс, который многие не учитывают – это наличие изоляции под стиральной машиной. В строительных магазинах для этого продают специальные «коврики» под стиральную машину, которые одновременно выступают и в качестве изолятора, и частично глушат вибрации корпуса (машинка после этого «не прыгает» при выполнении цикла отжима на высоких оборотах). И даже если на пол случайно разольют воду – это не приведет к короткому замыканию.

Тот самый антивибрационный коврик, который также выступает в качестве изолятора

Совет! Также не следует использовать заземление от другой контактной группы розеток – это может давать статические разряды в сеть и нарушать работу других бытовых приборов (особенно тех, которые уязвимы к статике: роутеры, ноутбуки, мобильные телефоны, компьютеры, телевизоры). Ноль тоже следует выводить отдельно. Это самый безопасный вариант подключения.

Типовые ошибки при подключении стиральной машины

В домах старой постройки вывод заземления на ноль — обычная практика. Но делать так, конечно же, не рекомендуется

Самые распространенные ошибки, которые допускают при подключении стиральных машин к электросети, следующие:

1. Подключение без заземления. Даже если в таком состоянии машинка проработает не один год, то рано или поздно статика приведет к выходу из строя платы управления. В худшем случае – при касании к корпусу стиральной машины будет «бить током».
2. Подключение без УЗО. Стиральные машины напрямую соединяются с водопроводом. Если в какой-то момент трубу прорвет или лопнет шланг, по которому подается вода (а это может быть и из-за забитого фильтра), то практически мгновенно возникнет короткое замыкание, что может привести к пожару. УЗО при таком раскладе мгновенно отключит питание (тогда как обычный автомат – только при повышении общей нагрузки в электросети). А это важно, так как современные стиральные машины поддерживают функцию отложенного запуска (для автоматической стирки по таймеру).
3. Подключение заземления «на ноль». При попытке запуска стиральной машины в таком случае обязательно срабатывает защита в щитовой и электричество полностью отключается.
4. Подключение к розетке, не рассчитанной на высокую нагрузку. В лучшем случае на ней просто появится нагар. В худшем – она начнет плавиться, после чего попросту перестанет работать (из-за оплавления контактных пластин).
5. Не отрегулирована позиция стиральной машины перед первым запуском. В этом случае может неправильно срабатывать датчик наличия воды, поэтому в барабане после стирки будет оставаться вода. Именно она и может накапливать статическое электричество, передавая его на барабан. По этой же причине можно при вынимании белья получить разряд током, даже если из розетки стиральная машина выключена.
6. После стирки не отключать машинку от розетки. Диодные мосты, которые предотвращают потребление электрики в выключенном состоянии, могут банально прогореть со временем. Остаточное электричество впоследствии пойдет на плату управления. Опять же, производитель тоже в инструкции четко указывает на необходимость отключать стиральную машину при неиспользовании. Если добраться к розетке сложно, то допускается отключение всей линии электропередачи из щитовой.

Это только распространенные ошибки.

Видео – Как подключить стиральную машину

Порядок подключения стиральной машины – пошаговая инструкция

Итого, порядок подключения стиральной машины должен быть следующий:

Шаг 1. Проложить 3-жильный кабель (с заземлением) от щитовой к месту установки стиральной машины.

Прокладываем 3-жильный кабель

Шаг 2. Установить совместимую розетку. Если монтаж производится в ванной, то розетка должна иметь класс защиты не ниже IP X4 или IP X5 в зависимости от расстояния до душевой, ванны, раковины.

Подключаем розетку

Шаг 3. Подключить УЗО (устанавливается в щитовой, а не возле розетки).

Подключаем УЗО

Шаг 4. Корректировка позиции стиральной машины. Для этого достаточно положить сверху строительный уровень и регулируя положение ножек выставить капсулу воздуха в нулевое положение. Не следует забывать и об изолирующем коврике.

Правильное расположение стиральной машины

Шаг 5. Тестовый запуск стиральной машины. Обязательно выполняется отжим и нагрев воды – это те функции, при которых получается самое высокое потребление электроэнергии. Если машинка новая, то перед первым запуском следует также снять транспортировочные болты (на задней стенке). Если этого не сделать, то при работе она будет чрезмерно вибрировать.

Тестовый запуск

Все эти рекомендации, кстати, производитель обязательно указывает в инструкции.

Те самые транспортировочные болты. Перед тестовым запуском их обязательно убирают

Цены на модельный ряд стиральных машин

Стиральная машина

Видео – Подключение и установка стиральных машин

Можно ли подключать через удлинитель?

Далеко не во всех ваннах имеются розетки (особенно в старых квартирах «хрущевках»). В них приходится подключать стиральную машину через удлинитель. Такой вариант допускается, но только если розетка, которая является основной, рассчитана на подобные нагрузки, а сечение провода удлинителя имеет сечение от 2,5 мм. (разрешается только медь, заземление тоже обязательно). Главное – надежное соединение с минимумом переходников.

Внимание! При подключении через удлинитель необходимо использовать минимально допустимую его длину. Оставшийся провод нельзя скручивать или располагать «битком» в одном месте – это тоже приведет к его возможному перегреву.

Удлинитель с влагозащитой. Стоят такие недешево. Обычные использовать — опасно

Итого, при подключении стиральной машины к электросети необходимо учитывать массу нюансов, начиная от сечения провода, по которому подводится электроэнергия, заканчивая установкой УЗО, автоматов, вывода заземления. Если хотя бы один параметр не учесть, то есть немалая вероятность раннего выхода из строя оборудования без возможности его ремонта по гарантии.

Видео – Как правильно подключить УЗО

Подключение розетки для стиральной машины. Правила установки.

Здравствуйте, уважаемые читатели и гости сайта Power Coup Electric. В сегодняшней статье мы расскажем вам про подключение розетки для стиральной машины.

Одним из обязательных условий безопасной эксплуатации современной стиральной машины является грамотный выбор соответствующей для нее розетки и строгое соблюдение технологии монтажа точки подключения. Какие варианты моделей предлагает современный рынок и как правильно устанавливается розетка для стиральной машины в ванной, рассмотрим подробнее в статье.

Подключение розетки, ключевые условия

Проекты домов старой постройки не предусматривали подключение розетки в ванной комнате по двум основным причинам:

• первая – объекты старого жилищного фонда не обеспечены системой заземления
• вторая – в те времена отсутствовала мощная стационарная бытовая техника

Используемая еще два-три десятка лет назад бытовая техника не предполагала стационарного монтажа в ванных комнатах, из-за характерного для них высокого уровня влажности.

Действующие нормы и стандарты допускают размещать точки подключения в помещениях с повышенной влажностью, но при соблюдении ряда обязательных правил:

• Подключение розетки производят только к исправной проводке, выполненной из трехжильного медного кабеля
• Для монтажа применяют электро-розетки, корпусы которых отличаются надежной защитой от попадания влаги
• Электрооборудование комплектуется устройством защитного отключения с током срабатывания в пределах 10 мА
• Силовая линия в обязательном порядке должна быть оснащена заземляющим контуром, чтобы подключение мощного прибора производилось через защитный контакт

Заземление – неукоснительное условие установки розетки как в отдельной ванной комнате, так и в совмещенном санузле, в котором наблюдается избыточная влажность. В жилых постройках, в которой не предусмотрено заземление, с задачей гашения токов превышения и отключения линии справляется защитный трансформатор и УЗО. Единственное – их уровень защиты будет несколько ниже.

Некоторые хозяева безответственно относятся к подключению мощных бытовых агрегатов, используя для этого удлинители и тройники.

Подключать стиральную машину, относящуюся к числу мощных бытовых электроприборов, через удлинитель не стоит. Это неудобно и к тому же опасно. Ведь при неграмотном подключении и монтаже возрастает вероятность аварийной ситуации, в результате которой преждевременно выходит из строя даже качественная дорогостоящая техника.

Если же в семье есть любознательный маленький непоседа, то присутствие лишних проводов в открытом доступе и вовсе обретает особые черты.

Выбор типа электропроводки

В старых зданиях, возводимых несколько десятков лет назад, в основном применяли провода с алюминиевыми жилами. Они не подходят для подключения современного мощного оборудования. Стиральную машину допускается подключать только через трехжильный кабель с медной сердцевиной.

  Подключение розетки через отдельную линию

Согласно пункту 7.1.40 действующего ПУЭ в помещениях с повышенной влажностью монтаж проводки рекомендуется осуществлять закрытым способом. Для этого идущий от распределительного щитка кабель размещают в выбранной в стене шробе таким образом, чтобы он был скрыт и даже частично не выходил на поверхность.

Такая мера защищает кабель от непосредственного контакта с водой, которая известная своими отличными проводниковыми качествами.

Определение сечения кабеля

Чтобы электропроводка выдержала высокую нагрузку от мощного бытового агрегата, следует грамотно рассчитать сечение кабеля. Его определяют по такому же принципу, что и при установке любой другой электротехники, беря в расчет предполагаемую нагрузку. Мощность стиральной машины указана в прилагаемой к ней инструкции.

Для прокладки электролинии используют только лишенный дефектов целостный провод. Все места состыковки спаиваются и тщательно обматывают электроизоляционной самоклеящейся лентой.

Не допускается присутствие в санузле и распределительных коробок, внутри полого корпуса которых по схеме соединяются кабели подключаемых устройств. Распределительные коробки всегда размещают за пределами санузла.

Порядок действий при определении сечения кабеля:

• Узнают мощность подключаемого электроприбора. В большинстве случаев она не превышает 3 кВт
• В соответствии со справочными таблицами подбирают сечение кабеля

Даже если машинка потребляет меньшее количество энергии, опытные мастера рекомендуют делать запас по мощности. Ведь не исключено со временем морально устаревший агрегат может быть заменен на более высокомощное новое оборудование.

Для подключения рекомендуется использовать только медный провод. В сравнении с алюминиевым собратом он предпочтительнее тем, что имеет лучшие электропроводящие свойства.

Медный провод способен при меньшем сечении выдерживать высокое напряжение: на 1 мм сечения 2 кВт нагрузки. А потому места уложенный в штробе провод будет занимать в два раза меньше. К тому же он устойчив к окислению и по заверению производителя имеет срок службы свыше 20 лет.

Мощность УЗО и автомата

Кабель, ведущий отдельную линию в ванную комнату, подключают к внутриквартирному распределительному щитку через устройство экстренного отключения (УЗО).

Ток утечки защитного устройства для подключения линий, когда нужна быстрая защита, должен составлять 10 мА. Это обусловлено тем, что в ванной свойственна повышенная влажность, в связи с чем комната относится к числу помещений повышенной опасности. Раздражающее действие переменного тока человек ощущает уже при величине в 5-7 мА.

Если же розетка в ванной запитывается от групповой линии, максимальный ток утечки для подключения электропроводки должен составлять 30 мА. Такие устройства дешевле, чем 10 мА, но и срабатывают не так быстро.

Для установки в частных домах и квартирах чаще всего применяют модели, совмещенные с автоматом для защиты проводки – дифференциальные выключатели.

Дифференциальные выключатели обеспечивают защиту по трем фронтам:

1. от перегрузки электросети
2. от превышения допустимой величины утечки тока
3. от короткого замыкания на линии

В случае отсутствия в квартире стационарного УЗО в распределительном электрощитке, применяют УЗО переносного типа. Их подключают к существующей розетка, а затем уже производится подключение электрооборудования.

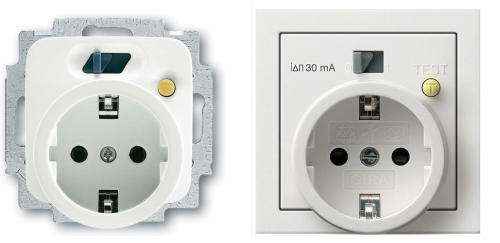

   Розетка оснащенная УЗО

Но само по себе УЗО не является полноценной защитой. Для предохранения проводки и самого агрегата от короткого замыкания устанавливают отдельный автомат защитного отключения.

Традиционно используют автомат на 16А. В любом случае номинал рабочего тока УЗО должен быть на одну категорию выше, чем номинальный ток вводного автомата.

Места установки точек подключения

При выборе места размещения точки подключения ключевое значение имеет не столько близость к запитываемому бытовому прибору, а скорее удаленность от источников влаги и высота относительно уровня пола. В совместной ванной комнате есть всего 1-2 таких безопасных места.

При выборе места точки подключения ориентируются на такие параметры:

1. Все электророзетки для подключения бытовой техники размещают на высоте не менее чем 60 см от уровня пола. Такое требование объясняется тем, что в случае прорыва труб и обильных протечек минимизировать контакт с электричеством, который может спровоцировать возникновение экстренной ситуации
2. Относительно объектов, являющихся источниками воды или брызг, розетки размещают, выдерживая расстояние в 60 см. Такое решение также снижает риск попадания влаги на подключенный прибор, делая его эксплуатацию более безопасной.

При определении высоты установки розеток следует руководствоваться принципом «чем выше, тем лучше».

Качественный ремонт в квартире еще не является гарантией того, что в прекрасный момент не хлынет поток из общей трубы, либо не прольется от соседей, живущих этажом выше. Поэтому некоторые специалисты рекомендуют обустраивать силовые гнезда на высоте в 130 см от уровня пола.

   Схема зонирования пространства согласно ПУЭ

При проектировании проводки в санузле следует руководствоваться пунктом 7.1.47 действующего ПУЭ. Согласно ему помещение делят на 4 зоны:

• Красная зона – именуемая как нулевая, расположена в пределах умывальника, ванны и в районе душевой кабины. В ней нельзя размещать никакие розетки
• Первая зона – непосредственно над или под душевой кабиной, чашей ванны, захватывая площадь радиусом 0,6 метра. Допускает установку оборудования, необходимого для работы сантехники, мощностью в пределах 12 В. Розетки в этой зоне быть не должно
• Желтая или вторая зона – размещается через 60 см, в ней подключают водонагревательные приборы. Розетки устанавливать также нельзя
• Зеленая или третья зона – от зоны «2» расположена на расстоянии в 2,4 м. В ней располагают все розетки стандарта IP54 и выше, запитываемые от сети, подключенные через УЗО с заземляющим контактом.

Розетки не допускается размещать на холодных стенах, на поверхности которых скапливается конденсат.

Розетки, используемые для подключения стиральной машины в ванной, должны соответствовать следующим требованиям:

• Корпусы влагозащищенных розеток снабжают защитными крышками, предупреждающими проникновение влаги
• Внутренняя часть устройств изолируется плотными резиновыми прокладками, которые минимизируют вероятность возникновения искры между контактами

   Показатель защиты электроприборов IP

Уровень защиты влагозащищенных розеток определяется маркировкой «IP». Чем выше цифровой показатель, тем надежнее устройство. Так, модели класса «IPX1» предохраняют только от небольших брызг, а «IPX4» — не боятся даже прямого попадания водных струй.

Подключение розетки для стиральной машины

Планируя подключить стиральную машину в ванной дома, которому боле 20-ти лет, первым делом внимательно осмотрите проводку. Скорее всего, там алюминиевые провода. Их нельзя использовать для присоединения мощных приборов, к числу которых принадлежит и стиральная машина. Поскольку проводимость алюминиевой жилы практически в два раза ниже медной, а при появлении окислов на поверхности значение еще уменьшается.

Будьте готовы к тому, что замена устаревшей алюминиевой проводки на медный аналог влетит в копеечку. Но от нее напрямую зависит безопасность домочадцев и нормальная работа оборудования.

Некоторые хозяева в санузле устанавливают одну точку подключения для всех электроприборов. Для этого прокладывают провод сечением 2,5 мм, к которому подключают шлейфовым способом блок розеток, используемый для запитки не только стиральной машины, но и других электроприборов. Опытные мастера не рекомендуют это делать, а к стиральной машине советуют все же прокладывать отдельный провод.

На момент установки розетки в электрическом щитке уже должен стоять автомат и УЗО, а сам провод выведен в ванную комнату. Прежде чем приступать к монтажу точки подключения, следует убедиться, что провод находится не под напряжением, прикоснувшись к зачищенным от оплетки концам кабеля индикаторной отверткой.

В подготовленное место монтируют подрозетник. Выбор подрозетника зависит от типа стены. Для установки в бетон применяют монтажные блоки без каких-либо элементов фиксации. Для гипсокартона – пластиковые стаканы, оснащенные прижимными пластинками для возможности фиксации с тыльной стороны листа.

В установленном подрозетнике будет скрываться клеммный блок для соединений с электропроводкой, спрятанной в стене.

Непосредственное подключение розетки

С корпуса розетки снимают декоративные элементы, оставляя только клеммный блок. На клеммах ослабляют крепежные болты, с помощью которых будут фиксироваться оголенные концы подведенных жил.

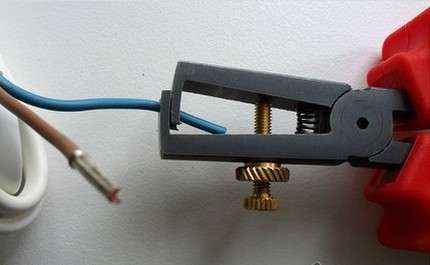

   Зачистка от изоляции концов кабеля

Для удобства подключения, изоляция подводимых проводов выполнена разным цветом. Провод заземления окрашен в зелено-желтую изоляцию, фазный представлен в красной или коричневой оболочке, а нулевой – в голубой или синей.

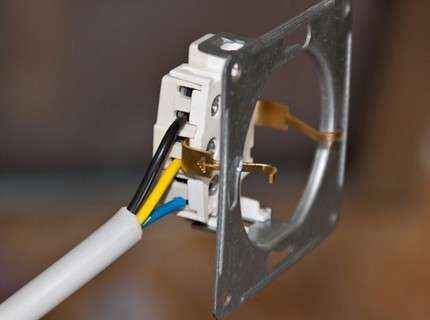

Выведенные из подрозетника концы проводов подводят к контактам и вставляют в клеммы. Фазный и нулевой провода подключают к токоведущим клеммам: фаза справа, нейтраль слева. Заземляющий проводник подсоединяют к клемме, обозначенной аббревиатурой «PE».

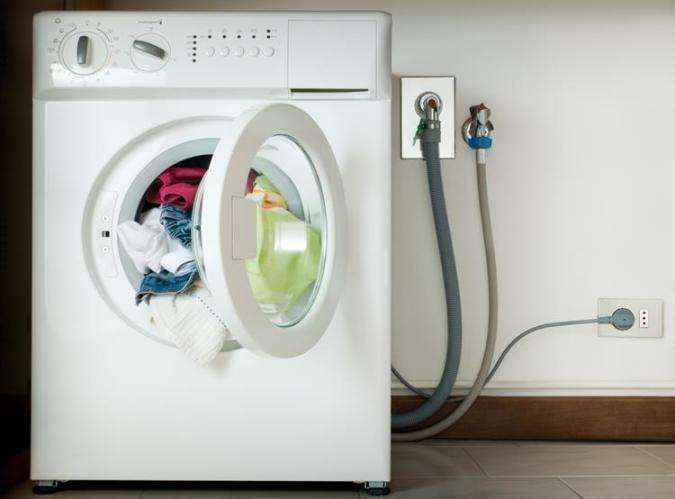

   Подключение розетки

Ни в коем случае не подключайте «ноль» на заземляющую клемму. Иначе в случае отгорания рабочего «нуля» в щитке, на корпусе подключенной к сети машины будет пробивать обратная «фаза».

Корпус розетки с подключенными контактами фиксируют к подрозетнику винтами или распорными лапками. После закрепления блока проверяют добротность соединения контактов и затяжку болтов на клеммниках. На завершающем этапе устанавливают декоративную крышку.

Работы, связанные с электропроводкой, принадлежат к категории повышенной опасности. И выполнять их следует с максимальной осторожностью. А потому если вы не способны верно оценить ситуацию и не уверены в собственных силах, не стоит экспериментировать. Решение этой сложной задачи лучше поручить профессионалам.



Смотрите также по этой теме:

   Подключение электроплиты своими руками. Схемы подключения.

   Установка вытяжки. Как подключить кухонную вытяжку к электрической сети?

   Как подключить индукционную плиту. Полезные советы.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]
