Установка стропил: пошаговая инструкция | Строительный портал

Стропила служат основой всей кровельной конструкции, а их монтаж – одна из наиболее ответственных задач при строительстве дома. Каркас будущей крыши можно изготовить и установить самостоятельно, соблюдая технологические особенности кровель разных конфигураций. Приведем основные правила по разработке, расчету и выбору стропильной системы, а также опишем поэтапно процесс установки «скелета» крыши.

Содержание

  1. Стропильная система: правила расчета и разработки
  2. Элементы стропильной конструкции
  3. Материалы для изготовления стропил
  4. Выбор стропильной системы: висячие и навесные конструкции
  5. Особенности обустройства стропил на разных крышах
  6. Двухскатная крыша: установка стропил своими руками
  7. Общие рекомендации по монтажу стропильной системы

Стропильная система: правила расчета и разработки

Стропильная система – несущая конструкция, способная оказывать сопротивление порывам ветра, принимать на себя все наружные нагрузки и равномерно распределять их на внутренние опоры дома.

При расчете стропильной конструкции учитывают следующие факторы:

  1. Угол наклона крыши:
    • 2,5-10% - плоская кровля;
    • более 10% - скатная кровля.
  2. Нагрузки на крышу:
    • постоянные – общий вес всех элементов «кровельного пирога»;
    • временные – давление ветра, тяжесть снега, вес людей, которые проводят на крыше ремонтные работы;
    • форс-мажорные, например, сейсмические.

Величину снеговых нагрузок рассчитывают исходя из особенностей климата региона по формуле: S=Sg*m, где Sg – вес снега на 1 м2, m –расчетный коэффициент (зависит от наклона кровли). Определение ветровой нагрузки базируется на таких показателях: тип местности, нормативы ветровой нагрузки региона, высота здания.

Коэффициенты, необходимые нормативы и расчетные формулы содержаться в инженерно-строительных справочниках

При разработке стропильной системы надо рассчитать параметры всех составляющих конструкции.

Элементы стропильной конструкции

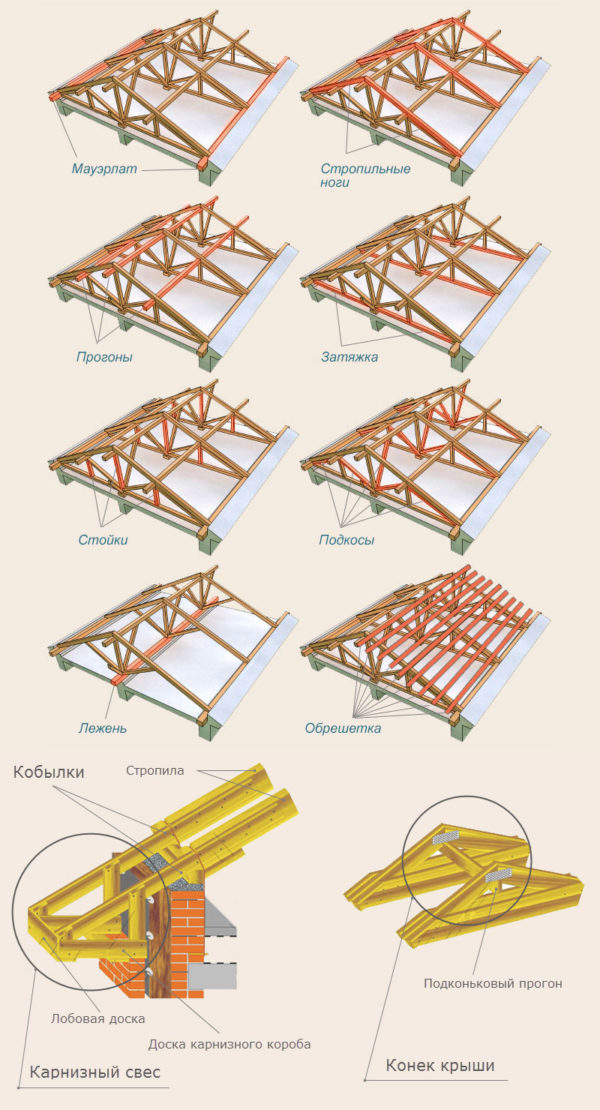

Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:

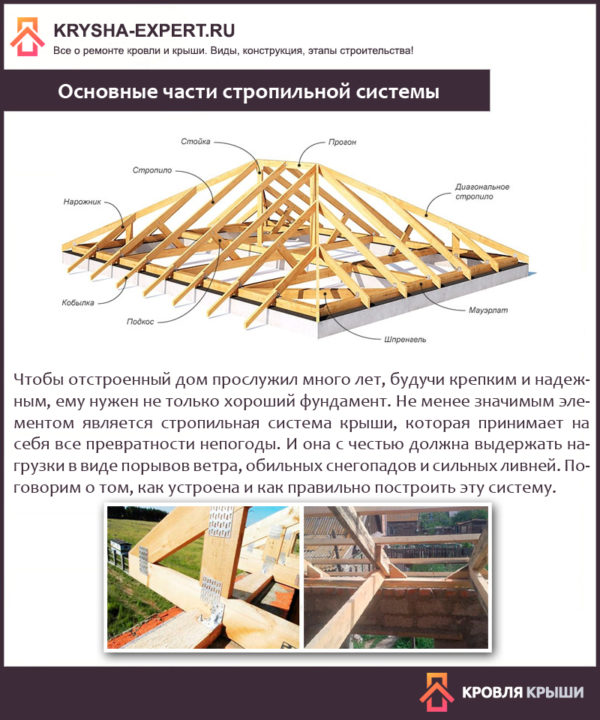

  1. Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
  2. Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
  3. Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
  4. Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
  5. Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.

Материалы для изготовления стропил

Стропила чаще всего изготавливают из деревьев хвойных пород (ель, лиственница или сосна). Для обустройства кровли применяют хорошо просушенную древесину с уровнем влажности до 25%.

Деревянная конструкция имеет один существенный недостаток – со временем стропила могут деформироваться, поэтому  в несущую систему добавляют элементы из металла.

С одной стороны металл добавляет жесткости стропильному сооружению, но с другой – снижает срок эксплуатации деревянных частей. На металлических площадках и опорах оседает конденсат, который приводит к загниванию и порчи древесины.

Совет. При установке стропильной системы из металла и дерева надо позаботиться о том, чтоб материалы не соприкасались друг с другом. Можно использовать влагозащитные средства или применять пленочную изоляцию

В промышленном строительстве используют металлические стропила, выполненные из стального проката (двутавра, тавра, уголков, швеллера и т.д.). Такая конструкция более компактна, чем деревянная, но хуже удерживает тепло, и поэтому требует дополнительной теплоизоляции.

Выбор стропильной системы: висячие и навесные конструкции

Существуют два виды стропильных конструкций: висячие (распорные) и наслонные. Выбор системы определяется типом кровли, материалом перекрытия и природными условиями региона.

Висячие стропила опираются исключительно на внешние стены дома, промежуточные опоры не задействуются. Стропильные ноги висячего типа выполняют работу на сжатие и изгиб. Конструкция создает горизонтальное распирающее усилие, передающееся к стенам. При помощи деревянных и металлических затяжек можно снизить эту нагрузку. Затяжки монтируют у основания стропил.

Висячая стропильная система часто используется для создания мансарды или в тех ситуациях, когда пролеты на крыше составляют 8-12 м, а дополнительные опоры не предусмотрены.

Наслонные стропила монтируются в домах с промежуточной столбчатой опорой или дополнительной несущей стеной. Нижние края стропил фиксируются на внешних стенах, а их средние части – на внутреннем простенке или несущем столбе.

Установка единой кровельной системы над несколькими пролетами должна включать распорные и наслонные стропильные фермы. В местах с промежуточными опорами монтируют наслонные стропила, а где их нет – висячие.


Особенности обустройства стропил на разных крышах

Двускатная крыша

Двускатная крыша, согласно строительным нормам, имеет угол наклона до 90°. Выбор наклона во многом определяется погодными условиями местности. В районах, где преобладают обильные осадки лучше устанавливать крутые скаты, а там, где господствуют сильные ветра – пологие кровли, чтоб максимально снизить давление на сооружение.

Распространенный вариант двускатной крыши – конструкция с углом наклона 35-45°. Такие параметры специалисты называют «золотой серединой» расхода строительных материалов и распределения нагрузки по периметру здания. Однако в таком случае чердачное помещение будет холодным и здесь не получится обустроить жилую комнату.

Для двускатной крыши применяется наслонная и висячая стропильная система.

Шатровая крыша

Все скаты крыши имеют одинаковую площадь и одинаковый угол наклона. Конькового прогона здесь нет, а стропила соединяются в одной точке, поэтому монтаж такой конструкции достаточно сложен.

Шатровую крышу целесообразно устанавливать при выполнении двух условий:

  • основание постройки квадратной формы;
  • в центре сооружения имеется несущая опора или стена, на которую можно будет зафиксировать стойку, поддерживающую стык стропильных ног.

Создать шатровую крышу можно и без стойки, но при этом конструкцию надо усилить дополнительными модулями – стойками затяжками.

Вальмовая крыша

Традиционная конструкция вальмовой кровли предполагает наличие накосных стропил (диагональных), направленных к углам постройки. Угол наклона ската такой крыше не превышает 40°. Диагональные прогоны обычно делают с усилением, так как именно на них приходится существенная часть нагрузки. Изготовляют такие элементы из сдвоенной доски и прочного бруса.

Места стыковки элементов обязательно подпираются стойкой, которая повышает надежность сооружения. Опора располагается на расстоянии ¼ длины больших стропил от конька. На месте фронтонов двускатной крыши устанавливаются укороченные стропила.

Стропильная конструкция четырехскатной кровли может включать очень длинные диагональные элементы (более 7 м). В этом случае под стропила надо монтировать вертикальную стойку, которая будет опираться на балку перекрытия. В качестве опоры можно использовать шпренгель – балка располагается в углу крыши и фиксируется на смежных стенах. Шпренгельную ферму усиливают подкосами.

Ломаная крыша

Ломаные крыши обычно создаются для обустройства большей мансарды. Установку стропил при таком варианте кровли можно разбить на три этапа:

  1. Монтаж П-образной конструкции – опоры для прогонов, которые удерживают стропильные ноги. Основание конструкции – балки перекрытия.
  2. Устанавливается не менее 3-х прогонов: два элемента проходят по углам П-образного каркаса, а один (коньковый прогон) монтируется по центру мансардного перекрытия.
  3. Монтаж стропильных ног.

Двухскатная крыша: установка стропил своими руками

Расчет угла наклона и нагрузок

Расчет двухскатной крыши конечно можно произвести самостоятельно, но все же лучше это доверить профессионалам, чтоб исключить погрешности и быть уверенным в надежности конструкции.

При выборе угла наклона надо учесть, что:

  • угол 5-15° подходит не для всех кровельных материалов, поэтому сначала выбирают тип покрытия, а потом делают расчет стропильной системы;
  • при угле наклона свыше 45° - возрастают материальные расходы на закупку составляющих «кровельного пирога».

Пределы нагрузки от воздействия снега колеблются от 80 до 320 кг/м2. Расчетный коэффициент для крыш с углом наклона меньше 25° составляет 1, для кровли с уклоном от 25° до 60° - 0,7. Это значит, что если на 1 м2 приходится 140 кг снежного покрова, то нагрузка на крышу со скатом под углом 40° составит: 140*0,7=98 кг/м2.

Для подсчета ветровой нагрузки берется коэффициент аэродинамического влияния и колебания ветрового давления. Значение постоянной нагрузки определяется суммированием веса всех составляющих «кровельного пирога» на м2 (в среднем – 40-50 кг/м2).

Исходя из полученных результатов, узнаем общую нагрузку на кровлю и определяем количество стропильных ног, их размер и сечение.

Монтаж мауэрлата и стропил

Установку стропил своими руками начинают с монтажа мауэрлата, который фиксируется анкерными болтами к продольным стенам.

Дальнейшее возведение конструкции выполняется в такой последовательности:

  1. Сделать шаблон, по которому собирается стропильная система. Взять две доски (длина одной доски равна длине стропил) и соединить между собой гвоздем.
  2. Получившиеся «ножницы» уложить двумя краями в места, где будут крепиться стропильные ноги. Зафиксировать угол между балками поперечной перекладиной.
  3. Из фанеры изготовить еще один шаблон – он понадобится для изготовления монтажных запилов на стропилах.

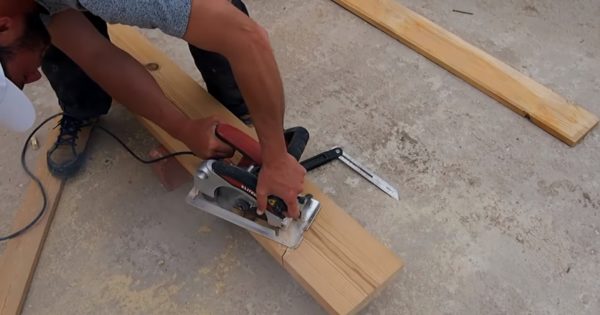

  4. С помощью шаблона вырезать на стропилах монтажные запилы и соединить их под выбранным углом наклона ската. В результате получается стропильная ферма.
  5. Фермы поднять на крышу и прикрепить к мауэрлату:
    • установить фронтальные (крайние) фермы;
    • между вершинами фронтальных ферм натянуть веревку – она обозначит месторасположение будущего конька и станет ориентиром для крепления остальных стропильных ног;
    • монтаж остальных ферм (расстояние между стропильными элементами – не меньше 0,6 м).
  6. При необходимости, укрепить конструкцию подкосами, ригелями и подпорами.
  7. Коньковый прогон установить на специальные опоры и прикрепить к нему короткие, диагональные и промежуточные стропила.

Установка стропил: видео

Общие рекомендации по монтажу стропильной системы

  1. Затяжки для усиления стропил изготовляются по такому принципу:  чем ближе к коньку располагаются затяжки, тем массивнее они должны быть. Их надо делать из деревянного бруса большего сечения и обязательно проконтролировать надежность соединительных узлов.
  2. Для того чтоб капли дождя не попадали верхние края стен дома и на стропильную конструкцию, необходимо сделать свес (длина от 55 см).
  3. Стропила  из древесины перед установкой обязательно надо обработать антисептическим, противогрибковым средством и антипиренами для обеспечения пожаробезопасности.
  4. При болтовом соединении стропильных элементов обязательно надо использовать металлические пластины или шайбы – они помогут не допустить «утапливания» гайки в древесину.

Способы соединения элементов стропильной конструкции: видео

Способы установки стропил двухскатной крыши

Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

  • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
  • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
  • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы
  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

Как правильно выставить стропильную систему

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

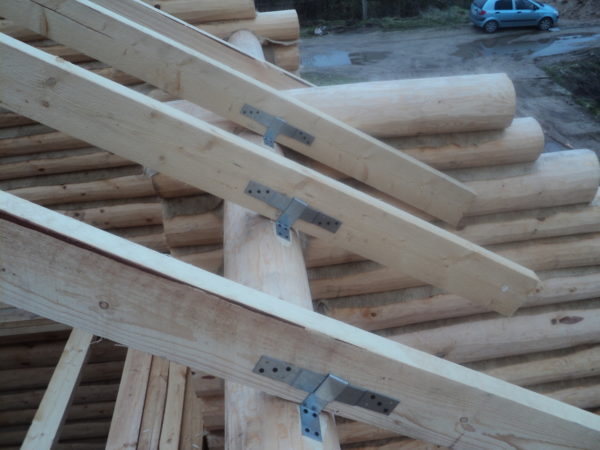

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Устройство стропильной системы двухскатной крыши: сборка и установка

Крыша – этот тот элемент конструкции дома, который придает ему неповторимый вид. Вариантов сооружения такого конструкционного элемента – великое множество. Но есть среди них одна, двухскатная, вид которой замечательным образом меняется в зависимости от угла наклона ската.

Чтобы строение было максимально прочным, надежным и долговечным устройство стропильной системы двухскатной крыши должно быть продумано еще на этапе разработки проекта дома. Грамотно выполненная конструкция должна быть способна справиться с постоянными нагрузками, скажем, весом кровли, а также с временными, которые преподносит природа – снеговыми, ветровыми, дождевыми. Самым оптимальным считается план двухскатной крыши, в котором стропильные ноги своими концами упираются в опорный брус, так называемый мауэрлат , и особым образом фиксируются. В этом случае нагрузку удается равномерно распределить по периметру дома.

Конструкция системы стропил ↑

Как уже было отмечено, залогом прочности любой крыши является ее стропильная система. По конструкции они подразделяются на наслонные и висячие .

Висячая ↑

Висячие стропила представляют собой брусья, имеющие только две точки опоры, а именно стены дома. На каждую ногу в этом случае действуют в основном нагрузки двух типов – изгиб и сжатие.

Висячие передают по горизонтали приходящуюся на них нагрузку (вес кровли, снеговую, ветровую) на свои точки опоры, то есть на стены, как разводящее усилие. Для снижения его влияния стропила соединяют деревянной или металлической затяжкой. В стропильное устройство ломаной двухскатной крыши подобные затяжки – балки перекрытия. При величине пролета от 8 м, под каждую ферму дополнительно устанавливают бабки с подкосами.

Наслонная ↑

Наслонные стропила представляют собой брусья, имеющие промежуточную подпорку, которая опирается на дополнительные опоры или внутреннюю стену дома. Основное воздействие этой системы на опоры – изгиб. В несущей конструкции крыши можно использовать только наслонные, если промежуточные опоры находятся друг от друга на расстоянии до 6.5 м.

Наслонная конструкция легче, чем система висячая или комбинированная.

Схема также может содержать элементы будущей мансарды . Вертикальные стойки, укрепленные подкосами и ригелями, которые устанавливают в этом случае, могут служить в будущем частью мансарды. Опорой для них служат балки перекрытия. Читайте : Монтаж стропильной системы двухскатной крыши .

Установка стропильной системы ↑

Способы монтажа мауэрлата ↑

В домах, которые сложены из бревен или бруса, опорой нижней части стропил служит верхний венец, а в кирпичных или каменных – специальный опорный брус, мауэрлат. Его укладывают на гидроизоляционную прокладку с внутренней стороны стены по чердаку.

Мауэрлат фиксируют к стене:

    посредством армирующего пояса (на бетон шпильками), на шпильки, вмурованные в кладку стен, с помощью катанки.

Шпилька представляет собой металлический прут с резьбой. Ее длину выбирают из расчета, что одной половиной шпилька будет вмурована в стену, а выступающей части должно на 3–4 см хватить, чтобы поверх мауэрлата закрутить гайку.

Коньковый прогон ↑

Конструкция двухскатной крыши своей верхней частью опирается на так называемый коньковый прогон. Он представляет собой бревно или брус, к которому крепят верхние концы стропильных ног. Именно этот прогон будет в дальнейшем служить коньком крыши.

    При длине дома до 6 м допускается готовить коньковый прогон из единого бруса или бревна. Он может при этом опираться в два фронтона без дополнительных опор. При длине дома более 6 для монтажа составного конькового прогона используют строительные фермы.

Дополнительные элементы ↑

    Боковые прогоны служат дополнительной опорой для самой системы. Опорой для них служат либо строительные фермы, либо фронтоны дома. Если конструкция тяжелая, прогоны делают в виде «строительного подъема» или коромысла. Подкосы помогают разгрузить стропила в центре. Их устанавливают под все «ноги» под углом в 45° и больше. Таким образом можно устраивать двухскатную крышу до 14 м. Раскосы (диагональные балки) укрепляют стропила и помогают фронтонам противостоять сильным ветровым нагрузкам. Опора их верхней части – угол фронтона, нижней – центральная балка перекрытия.

Порядок монтажа ↑

Стропила можно устанавливать двумя способами:

    собрать ферму на земле и поднять ее наверх; собрать фермы прямо на месте установки.

Выбор способа установки, конечно, за исполнителем, однако, в любом случае при создании однотипных ферм удобнее использовать шаблон, согласно которому стропила будут подрезаться и соединяться.

Сделать подобный шаблон совсем нетрудно.

    Для этого берут две доски, чуть длиннее стропил, подымают наверх и устанавливают наподобие будущего строения. Выравнивают их по вертикали так, чтобы верхушка конька при этом была установлена в соответствии с чертежом, доски соединяют одним гвоздем. Опуская или подымая концы досок, добиваются требуемого угла наклона и соединяют доски при помощи поперечной планки и таким образом зафиксируют их в нужном положении. Чистовой вариант подгоняют под этот шаблон и соединяют.

Технология крепежа к мауэрлату ↑

Крепление – один из важных моментов при монтаже крыши. Стропила крепят к мауэрлату двумя способами.

Жесткое крепление.Главным принципом данной технологии является исключение каких-либо воздействий на соединение – изгибов, поворотов, сдвигов. Такой статичности можно достигнуть выполняя крепления стропил при помощи уголков или опорных брусов. Можно также выполнить запилы на стропилах, использовать скобы, вбивать гвозди. Дополнительно крепят к стене проволокой или анкерами.

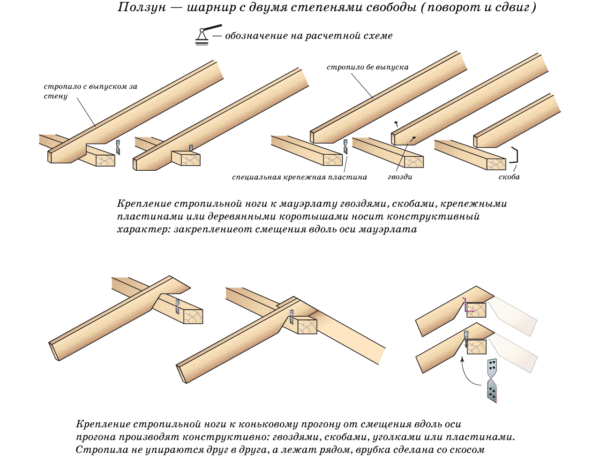

Скользящее (шарнирное). Такое крепление, имеющее 2 степени свободы, особо рекомендуется для деревянных домов. Движущейся частью в данной конструкции являются стропила. Его выполняют при помощи специального запила, закрепляя место сцепления двумя гвоздями, забиваемыми под углом, или металлической пластины, снабженной отверстиями для гвоздей и другими.

Фермы сначала монтируют в начале и в конце строения, после чего натягивают между ними шнур. Уровень горизонта должен получиться идеально ровным. Если обнаружится перекос, одну из ферм можно немного приспустить. Все другие стропила устанавливают под этот шнур с заданным в проекте шагом. После чего монтируют дополнительные элементы: подпорные балки, раскосы, рамы и ригеля.

В качестве примера, посмотрите видео: «Двухскатные крыши: монтаж стропильной системы».


Как правильно установить стропила на двускатную крышу

Изготовление жилого дома – процесс сложный и длительный. Он содержит множество подводных камней, ожидающих начинающего строителя на каждом этапе. Важной частью любого дома является крыша. На видах кровель и кровельных материалов остановимся отдельно в другой статье. Сегодня поговорим о том, как сделать стропила на двускатную (щипцовую) крышу, затронем тему расчета и подбора материала.

Особенности конструкции

Традиционный для Руси вариант – двускатная крыша. Скатами называют плоские части кровли, имеющие постоянный уклон к уровню горизонта. Угол наклона необходимо точно рассчитать, он может варьироваться от 10-15 до 60-80 градусов. Несоблюдение заданных параметров приводит к негативным последствиям:

  • С увеличением угла наклона в большую сторону изменяется длина стропил и, соответственно, высота крыши. Это, в свою очередь, ведет к росту нагрузки на каркас дома и крепления. К тому же из-за высокой парусности острая кровля сильно подвержена воздействию ветра. В регионах, где преобладают мощные ветровые порывы, такая конструкция может обрушиться и нанести вред здоровью людей.
  • Устройство кровли с уклоном менее 10 градусов также не рекомендуется: крыша не выдержит давления снега, скапливающегося на ее поверхности. В местах с обильными осадками оптимальный угол ската составляет 45-60 градусов.

Таким образом, правильный уклон обеспечит двускатной крыше долговечность и безопасность. Основанием для расчета этого показателя служат соответствующие таблицы ветровой и снеговой нагрузки для того или иного региона.

В последние годы популярность для частного домостроения приобретает устройство ломаной крыши, получившей название мансардной. Такая двускатная конструкция позволяет организовать в подкровельном пространстве полноценное жилое помещение большой площади и высоты, а также обустроить просторный балкон со стороны одного из фасадов дома.

При этом стропильные фермы для мансардной конструкции более сложные и массивные, требуют тщательного расчета и крепления.

Устройство крыши: знакомимся с главными элементами

Конструктивно двускатная кровля представлена жестким деревянным каркасом, который в основном изготавливают из хвойных пиломатериалов определенного сечения. Конкретный размер элементов каркаса и шаг крепления рассчитывают исходя из габаритов дома и нагрузки, приходящейся на кровлю.

К основным составляющим двускатной крыши относятся:

  1. Стропила – длинные боковые ребра каркаса, основа для крепления обрешетки. Важное значение имеют следующие параметры балок: длина, поперечное сечение, частота шага установки.
  2. Затяжка – нижняя обвязка торцов стропильных ног, обеспечивающая достаточную прочность и жесткость каркаса. Часто этот элемент выполняет несколько функций:
    • надежно фиксирует нижние концы стропил к балкам;
    • выступает в качестве балок для пола мансардных помещений;
    • служит основой для потолка нижнего этажа дома.
  3. Стойка – вертикальный опорный брус, на который опирается верхнее соединение стропил (прогон). Наличие данного элемента, с одной стороны, снижает нагрузку на стропильную ферму, с другой – разделяет подкровельное пространство.

Элементы наслонных стропил: а — для односкатных крыш; б, в — для двускатных; 1 — стропило; 2 — обрешетка; 3 — мауэрлат; 4 — кобылка; 5 — стойки; 6 — подкос; 7 — прогон.


  • Виды стропильных систем: выбираем подходящую

    Двускатные крыши по типу стропильной системы подразделяются на наслонные и висячие. Первые предполагают монтаж стоек и общего лежня, крепящегося к мауэрлату, вторые характеризуются наличием затяжки между основанием стропил.

    Висячие стропила применяются для небольших строений без внутренних несущих стен, наслонные – для зданий с несущей средней перегородкой. Выбор стропильной системы зависит от размеров дома, предполагаемого угла наклона ската и кровельных материалов, что вкупе определяет величину нагрузки на всю конструкцию. Правильно выбрать вид системы и сделать точный расчет может только профессиональный строитель.

    Параметры крыши

    Непосредственно до начала строительных работ, на этапе проектирования, выполняют расчет оптимальных параметров кровли: величины угла наклона скатов, размеров сечения, частоты шага установки и схемы расположения стропил.

    Ветровые и снеговые нагрузки в различных регионах нашей страны неравномерны. Рассчитать их для конкретной местности поможет СНиП 2.01.07-85. При этом специалисты рекомендуют сделать определенный запас прочности для каркаса крыши с учетом возможных пиковых нагрузок.

    Кроме того, существует еще постоянная сила воздействия на стропильную систему – давление кровельного материала. В таблице приведен вес популярных покрытий, приходящийся на 1 м 2 поверхности.

    Различные виды материалов предъявляют и разные требования к оптимальному углу уклона скатов. Этот аспект также необходимо учитывать при проектировании крыши.

    Угол наклона крыши в зависимости от материала

    Не менее важен расчет шага установки и крепления стропил к мауэрлату, то есть расстояния между соседними фермами. Обычно эта величина составляет 0,6-1 м. Изменение данного показателя в большую сторону ведет к росту нагрузки на стропила и, как следствие, увеличению площади их сечения. Необходимо ставить опоры так, чтобы шаг крепления был одинаков для всех пар.

    От указанных выше показателей напрямую зависит сечение стропил. К слову, прочностные характеристики древесины разных пород отличаются (наибольшей прочностью обладает клееный брус). Приведем таблицу расчета размеров сечения для стропил из хвойных сортов в зависимости от шага установки и длины опоры.

    Подготовка и обработка пиломатериала для каркаса

    Монтаж стропильной системы выполнить несложно, имея под рукой чертеж крыши, необходимые материалы и обладая опытом работы со столярными и плотницкими инструментами.

    При выборе древесины для каркаса кровли предпочтение следует отдать предварительно высушенным доскам без гнили и с минимальным количеством сучков.

    При этом категорически запрещается применять пиломатериал с большими выпадающими сучками, значительно снижающими прочность деталей.

    При желании стропила, стойки, мауэрлат и другие элементы можно предварительно прострогать. Обработка антисептическими составами и антипиренами в два слоя обязательна.

    Наносить протравы жидкой консистенции кистью или валиком сложно и занимает много времени. Гораздо эффективнее использовать окунание. Для этого из обрезных досок сечением 200х25 и длиной 6 метров изготавливают корыто, внутри которого одним куском расстилают полиэтиленовую пленку и фиксируют ее по краям строительным степлером.

    В полученную емкость выливают несколько канистр антисептика, погружают в раствор пиломатериалы и, таким образом, проводят обработку за один раз. По инструкции запрещено смешивать составы с различным действием для ускорения пропитки.

    Сборка стропильных ферм

    У строителей нет единого мнения о том, где собирать фермы из стропил. Одни делают их на земле и уже готовые конструкции поднимают наверх для установки, другие предпочитают выполнять все работы на месте будущей крыши. Оба способа допустимы. Более безопасным является первый вариант, менее затратным – второй, так как для подъема крупногабаритных ферм потребуется кран-манипулятор, что сопряжено с дополнительными расходами.

    Независимо от места выполнения работ первый шаг заключается в подготовке шаблонов для запиливания торцов деталей под определенным углом или необходимой формы. С учетом заданных параметров отмеряют нужную длину пиломатериалов и отрезают столярной ножовкой или циркулярной пилой.

    Первую готовую ферму устанавливают вертикально на одном из фасадов дома и крепят к мауэрлату. Для удобства и надежности соединения можно к лицевой стене поставить и прибить пару толстых досок, которые не дадут стропилам опрокинуться. Фиксируют ферму к мауэрлату в нужном положении с помощью укосин и проставок.

    Схема стропильной системы

    Следующая стропильная пара крепится с учетом шага установки. Чтобы не измерять каждый раз необходимую величину, заранее заготавливают куски досок заданной длины и фиксируют их к мауэрлату между фермами. После установки всех стропил верхнюю часть опор соединяют коньковым прогоном. Для повышения прочности конструкции по бокам монтируют продольные бруски.

    На этом установка стропил завершена. Остается только обшить фермы снаружи обрешеткой из необрезных досок, брусков или листов фанеры и ОСП, уложив утеплитель и пароизоляцию. Подробнее об этом читайте в других статьях.

    Как правильно поставить стропила на двускатную крышу

    Любое строение, жилой дом или хозяйственную постройку, трудно представить без крыши. Она защитит от атмосферных явления. В большинстве случаев используется двухскатная кровля. Данный вариант достаточно надежен и прост в исполнении. Основной конструкцией крыши является стропильная система. Именно она поддерживает всю кровлю. А как ставить стропила на двухскатную крышу? На какие при этом следует смотреть нюансы?

    Вначале расчеты

    Прежде чем выполнить любую работу, в том числе и установку стропил на двухскатную крышу, рекомендуется составить план. Вначале необходимо провести расчеты. Перед началом работ вам нужно выяснить следующие параметры:

      Угол наклона ската кровли. Он будет зависеть от многих факторов. В первую очередь учитывают атмосферные осадки, выпадающие в вашем регионе. Учитывайте принцип, чем больше снега зимой, тем круче должна быть двухскатная крыша.

    На этом же этапе определяется тип стропильной системы. Чаще всего используется висячая и наслонная система. Установка стропил в каждом случае происходит по-разному. В первом случае большая часть нагрузки передается на мауэрлат. В верхней точке стропила опираются только друг на друга. Наслонная система подразумевает дополнительного упора – конькового прогона.

    Висячий вариант самый простой. Его применяют в том случае, если длина стропил не будет превышать шести метров. Наслонная система подходит и для более широких домов. Но в этом случае нужно чтобы по центральной оси строения проходила капитальная стена или были установлены колонны.

    После проведения всех расчетов и выбора типа стропильной системы делается план или чертеж. На нем указывается расположение всех элементов и мест крепления. Также с помощью плана можно легко составить смету расходов. Вы уже будите точно знать каких и сколько элементов и деталей вам понадобится.

    Какие элементы еще понадобятся

    Двухскатная крыша считается несложной конструкцией, но чтобы возвести все правильно, следует знать все ее компоненты. В каркас, кроме самих стропил, входят и другие элементы, а именно:

    1. Мауэрлат. Этот элемент системы расположен по верхнему периметру стен. Он служит для того, чтобы равномерно распределять нагрузку от двухскатной крыши. Именно в него упираются стропила. Для мауэрлата применяется брус с сечением 15 на 15 сантиметров.
    2. Прогон. Это балка, которая поддерживает верхние концы стропильных пар. Здесь, как и в случае с мауэрлатом, используется деревянный брус.
    3. Затяжка — элемент, использующийся в висячих системах. Затяжка соединяет нижние концы стропил.
    4. Лежень – это необязательный элемент. Он представляет собой деревянную балку, которая служит основанием для упоров подкосов.
    5. Стойки. Они применяются в наслонной стропильной системе. Стойки поддерживают коньковый прогон.

    Также могут применяться и другие элементы. Например, для усиления всей конструкция используются подкосы, ригели и так далее. Также применяются кобылки – это удлинение стропил, которое составляет свес двухскатной крыши.

    Способы крепления стропильных балок

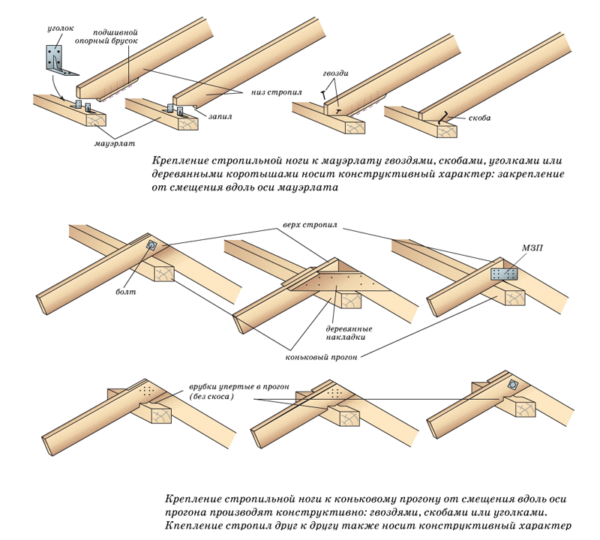

    Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

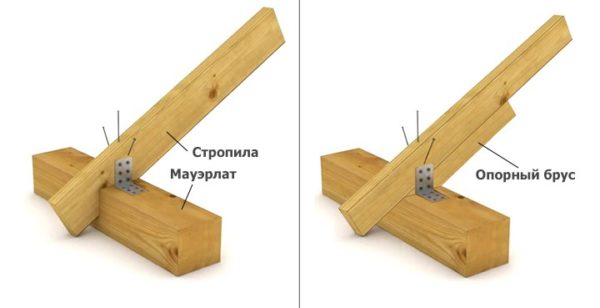

    • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
    • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
    • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

    Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

    Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

    Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

    Подготовка к монтажу

    Прежде чем поставить стропила, их следует подготовить к монтажу. Для этого проделывается следующая работа:

    • Первым делом следует проверить качество материала. Стропила должны быть ровными, без следов плесени. Также материал должен обладать определенной влажностью, которая должна составлять 10-15 процентов;
    • Стропила изготовлены из древесины. Данный материал «боится» плесени, влаги, насекомых и огня. Поэтому, перед тем как ставить стропила на двухскатную крышу, их следует обработать. Для этих целей используются специальные пропитки. Чтобы стропила хорошо пропитались, их желательно предварительно очистить от пыли и грязи;
    • Также следует подготовить и крепежные приспособления. Чаще всего чтобы установить и закрепить стропила на двухскатной или другой крыши используют гвозди. Кроме того, дополнительно можно применять металлические скобы, специальные планки и стальную проволоку.

    Ну и конечно нельзя обойтись без инструментов. В первую очередь – это обычный набор плотника. Также понадобится электро- или бензопила. Чтобы поставить стропила вам придется передвигаться по крыше. Поэтому, между балками перекрытия нужно расположить доски. Также нельзя забывать про безопасность. Лучше всего для монтажа стропил использовать строительные леса, если их нет, то применяют лестницу достаточной высоты и прочности.

    Процесс работы

    После того, как стропила подготовлены, приступаем к самому процессу монтажа. Всю работу следует делать в команде, лучше чтобы она состояла минимум из трех человек. В таком случае меньше риск получить травму и сам процесс будет происходить быстрее.

    Приведем пример, как ставить стропила в случае применения наслонной системы:

    1. Чтобы облегчить и ускорить работу вначале делается шаблон. Две пары стропил поднимают на крышу. Далее, верхний их конец ставят на коньковый прогон, а нижний на мауэрлат. При этом выверяют угол наклона ската и расположение по вертикали. Верх стропил соединяют поперечной перемычкой. Снизу отмечают и выпиливают место соединения с мауэрлатом. Эту работу нужно провести правильно и аккуратно, от нее зависит все дальнейшие действия. Вместо стропил, для облегчения задачи, можно использовать две доски.
    2. Далее, шаблон спускают вниз и с его помощью подгоняют две пары стропил. Вначале следует поставить торцовые элементы системы. Закреплять их сразу «накрепко» не нужно, только наживить. Лучше всего сделать это с помощью подпорок, которые устанавливаются с двух сторон стропил.
    3. После этого выверяется ровность установки стропильных пар с торцов дома и между ними натягивают веревку, которая будет служить ориентиром для других составляющих системы.
    4. Далее, собираются остальные стропильные ноги и их ставят на свое место. Где это делать? С таким вопросом сталкиваются многие «домашние» мастера. Легче всего собрать стропильные пары на земле, а потом поднять их на крышу. Но в этом случае без спецтехники не обойтись. Такая конструкция может весить двести и более килограмм. Поэтому, если крана нет, лучше поднимать все по частям, а сборку проводить на крыше.
    5. После того, как выставили все по уровню, стропила следует закрепить с помощью гвоздей или других приспособлений. Лучше усилить это несколькими способами. В таком случае конструкция сможет прослужить дольше. Чаще всего гвозди дополняют скобами или металлическими планками. Некоторые специалисты рекомендуют дополнительно усиливать стыки толстой стальной проволокой.

    Видео по теме:

    Далее, приступают к установке подкосов, распорок и других дополнительных компонентов каркаса крыши. В заключении делается обрешетка и проводится монтаж гидроизоляции, утеплителя и кровельного материала.

  • как сделать и укладывать стропила для крыши своими руками

    Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями.

    Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

    Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

    Праильная установка стропил - гарантия надежности крышиПраильная установка стропил - гарантия надежности крыши

    Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

    С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

    Варианты основания для установки мауэрлатаВарианты основания для установки мауэрлата

    Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

    • Висячие. Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
    • Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

    От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

    Как выполнить установку висячих и наслонных стропилКак выполнить установку висячих и наслонных стропил

    Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

    Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

    Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

    Как сделать и установить висячие стропила своими рукамиКак сделать и установить висячие стропила своими руками

    Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

    Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

    Схемы для укладки наслонных стропил своими рукамиСхемы для укладки наслонных стропил своими руками

    Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

    Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

    Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

    Как правильно сделать наслонные стропила для крышиКак правильно сделать наслонные стропила для крыши

    Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

    Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

    Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

    Схемы для монтажа стропил по наслонной технологииСхемы для монтажа стропил по наслонной технологии

    Сооружение каркаса крыши по висячей технологии

    Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

    Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

    Схема для изготовления висячих стропил своими рукамиСхема для изготовления висячих стропил своими руками

    Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

    Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

    Как подготовить сруб к установке стропил своими рукамиКак подготовить сруб к установке стропил своими руками

    После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

    Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

    Народные хитрости в монтаже стропилНародные хитрости в монтаже стропил

    Дальше приступаем к изготовлению шаблона стропильных ферм:

    • Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
    • На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
    • Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
    • Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
    • От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
    • Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
    • После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

    Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

    Как изготовить ферму из висячих стропил своими рукамиКак изготовить ферму из висячих стропил своими руками

    Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

    Как правильно сделать висячие стропила своими рукамиКак правильно сделать висячие стропила своими руками

    Чтобы увеличить устойчивость системы, под стропилины установим стойки:

    • Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
    • Выдолбим в бревнах гнезда согласно разметке.
    • Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
    • Изготовим стойку и две накладки для ее крепления к стропилине.
    • Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

    Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

    Монтаж под стропила опорных стоекМонтаж под стропила опорных стоек

    К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

    Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

    В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

    • Отмечаем по факту ширину кобылки на перепуске.
    • Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
    • Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

    По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

    Как провести монтаж кобылок на стропилаКак провести монтаж кобылок на стропила

    Устройство наслонного каркаса крыши

    В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

    Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

    Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

    Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

    Как провести разметку стропил для установки на крышуКак провести разметку стропил для установки на крышу

    Вариант разметки строительным угольником:

    • На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
    • Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
    • К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
    • Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
    • От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
    • Переносим угольник в эту точку. Проводим линию, параллельную первой.
    • Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
    • Линия меньшего отрезка как раз и обозначит нам врубку.

    В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

    Как для укладки разметить стропила своими рукамиКак для укладки разметить стропила своими руками

    Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

    В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

    Размеры для разметки стропил перед установкойРазмеры для разметки стропил перед установкой

    В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

    Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

    Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

    Схема стропил для изготовления и укладки на крышу своими рукамиСхема стропил для изготовления и укладки на крышу своими руками

    Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

    Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

    Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

    Как правильно сделать стропила с упором в мауэрлат своими рукамиКак правильно сделать стропила с упором в мауэрлат своими руками

    Установка стропилин с креплением металлическими уголками:

    Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

    Устройство стропильного каркаса под крышу гаража:

    Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

    Как крепить стропила - способы, как выполнить своими руками


    Warning: Use of undefined constant WPLANG - assumed 'WPLANG' (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580

    Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

    Можно ли выделить какую-то главную деталь в кровле? Вряд ли это получится, так как здесь каждый элемент выполняет свою функцию. Например, стропила – это часть крыши, имеющей скаты, которую можно назвать каркасом. Именно на них будет укладываться кровельный материал, будут крепиться другие элементы. Именно от того, как собрана и установлена стропильная система, будет зависеть и итоговая форма кровли. Но если работы по созданию крыши выполняются самостоятельно, то как крепить стропила? На самом деле, это достаточно сложный этап работ, от которого будет зависеть и прочность, и надежность, и даже геометрическая правильность крыши.

    Как крепить стропила

    Как крепить стропила

    Содержание статьи

    Несколько слов о стропильной системе

    Стропильная система – это каркас крыши со скатами, собранный из непосредственно самих стропильных ног, а также мауэрлата и конькового бруса. Мауэрлат – это опорный брус, который располагается по периметру верхней части стен дома, а коньковый брус устанавливается непосредственно в верхней части кровли в том месте, где происходит соединение двух противоположных стропильных ног под углом.

    Основные части стропильной системы

    Основные части стропильной системы

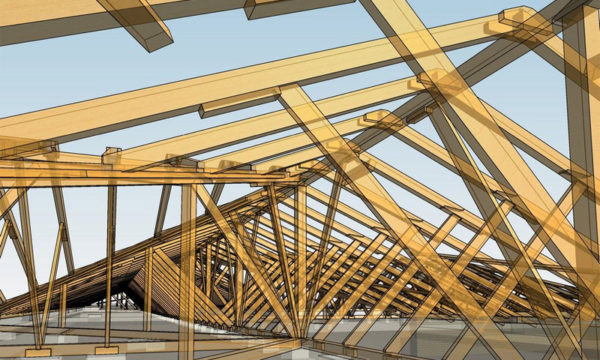

    Проектирование стропильной системы – важная задача, во время которой приходится правильно рассчитывать ветровую и снеговую нагрузки, которые будут приходиться на кровлю, а также учитывать и другие параметры. Первые показатели будут зависеть от того, в каком климатическом регионе будет находиться строящийся объект. Далее на основе полученных данных производится расчет толщины непосредственно стен дома (несущих), а также выбирается качество и тип материала для самой кровли, высчитывается угол наклона ее скатов и другие моменты.

    Проектирование стропильной системы – важная задача

    Проектирование стропильной системы – важная задача

    Внимание! Недочеты и ошибки, допущенные при проектировании, могут негативно сказаться на качестве кровли. В ряде случаев они могут привести к быстрому обрушению или разрушению крыши.

    В конструкцию стропильной системы могут входить сами стропила, стяжки, которые будут располагаться между ними, прогоны, дополнительные опоры – так называемые подстропильные ноги – и прочие элементы. Собранная стропильная система опирается обычно на тот самый мауэрлат либо на балки перекрытия. Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен. В этом главное отличие данного способа крепления. Если крепить стропильную систему на балки перекрытий, то есть без установки мауэрлата, то основная нагрузка будет приходиться на точки крепления, а не распределяться равномерно по всем стенам.

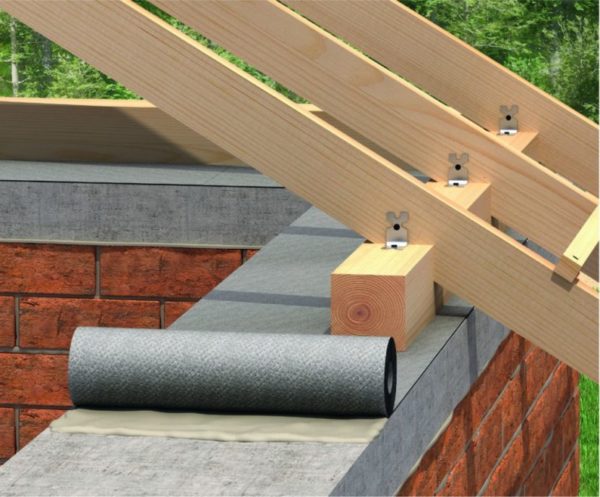

    Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

    Мауэрлат помогает равномерно распределять нагрузку по всему периметру стен

    На заметку! Последний случай – не вариант, если стены сделаны из кирпича, который начнет разрушаться со временем в местах, испытывающих максимальную нагрузку. А вот для деревянного сруба такой способ вполне подойдет.

    Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

    Детали стропильных систем на примере двускатной крыши, которые можно использовать для различных конструкций

    Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

    Выше приведены примеры деревянных стропильных ферм, кроме этого, в некоторых случаях применяют фермы сделанные из бетона и металла

    Таблица. Зависимость сечения стропильных ног от их длины и шага.

    Шаг, см / Длина, см300350400450500550600
    604х154х17,55х155х155х17,55х205х20
    905х155х17,55х207,5х17,57,5х17,57,5х207,5х20
    1107,5х12,57,5х157,5х17,57,5х17,57,5х207,5х2010х20
    1407,5х157,5х17,57,5х207,5х207,5х2010х2010х20
    17510х157,5х207,5х2010х2010х2010х2510х25
    21510х1510х17,510х2010х2010х2510х25-

    Калькулятор расчета длины стропильных ног

    Перейти к расчётам

    Варианты креплений в нижней части ног

    Стропила крепятся либо к мауэрлату, либо к перекрытиям. Но как можно закрепить достаточно массивные стропильные ноги на этих основаниях? Существует два основных способа крепления стропильных ног непосредственно к мауэрлату – жесткий и скользящий вариант соединений. Жесткий вариант подойдет для наслонных стропил – в этом случае нога будет прочно «сидеть» на мауэрлате, чего и необходимо добиться. Это получится сделать благодаря созданию врубки на стропилине либо за счет крепления к ней специального подпорного бруска. В первом случае делается шаблон, и по нему производится выпиливание необходимых размеров врубки на каждой стропильной ноге. Стропила опираются на край мауэрлата как раз этими врубками и фиксируются на месте гвоздями или другими крепежными элементами. Также дополнительно требуется забить гвоздь вертикально в ногу. Соединение будет прочным и жестким.

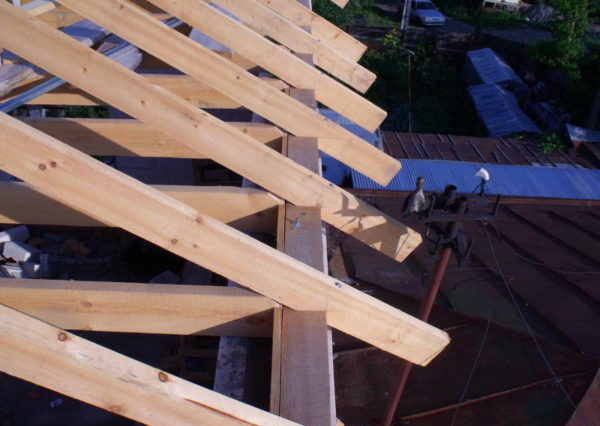

    Стропила прикреплены к мауэрлату

    Стропила прикреплены к мауэрлату

    Важно! Врубка не должна быть в глубину больше, чем 1/3 ширины стропилины. Иначе система будет ненадежной. В мауэрлате делать врубки и вовсе запрещено, иначе его несущая способность будет сильно ослаблена.

    Создание врубок можно заменить прикреплением к стропилинам брусков, которые будут упираться в мауэрлат. Брусья крепятся к стропилам при помощи металлических уголков – благодаря им нога сдвинуться в сторону просто не сможет.

    Узлы опирания стропил на прогон и мауэрлат

    Узлы опирания стропил на прогон и мауэрлат

    Следует помнить, что если на одной стороне стропилины был реализован именно жесткий тип соединения, то с другой стороны тип крепления должен быть иным. Если же с обеих сторон использовать жесткий способ, то риск деформации деревянной конструкции в будущем возрастает. Дерево – живой и дышащий материал, который обладает способностью сжиматься и расширяться под воздействием ряда факторов, в том числе влажности и температуры.

    Если дом строится из бревен или бруса, то может быть использован скользящий вариант крепления стропильных ног. В этом случае деревянные элементы получают возможность незначительно сдвигаться. В продаже есть даже специальные крепежные системы, именуемые салазками. Но можно использовать также металлические уголки, имеющие продолговатые отверстия, через которые вбиваются/вкручиваются крепежные элементы.

    Пример скользящих стропил

    Пример скользящих стропил

    Крепежные элементы

    Итак, для крепления стропил в нижней части могут использоваться:

    • металлические шпильки. В этом случае понадобятся еще и укрепляющие накладки из металла;
    • гвозди и скобы. Надежно, просто, не дорого. Часто используемый вариант;
    • гвоздевые полосы из оцинкованной стали. Они имеют несколько рядов зубцов высотой около 8 мм. Эти пластины позволяют добиться максимально прочного и надежного соединения.

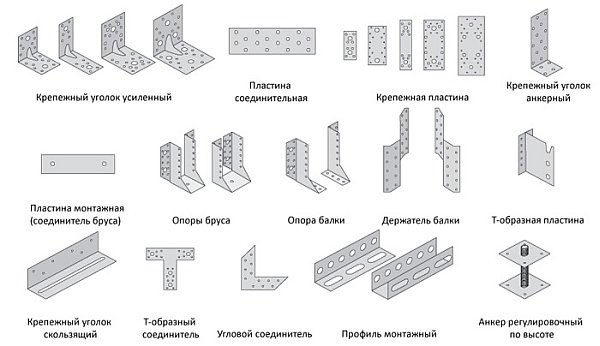

    Виды крепежных элементов

    Виды крепежных элементов

    Также могут применяться саморезы, болты, различные металлические уголки, кронштейны. Используются хомуты, шпильки и прочие элементы. Что касается уголков, то они бывают с запилом и без него, могут отличаться параметрами, в том числе толщиной металла и количество отверстий для крепежных элементов. Бывают уголки и усиленные, с дополнительным ребром жесткости на сгибе.

    На заметку! Выбирать способ крепления лучше в зависимости от сложности всей конструкции кровли.

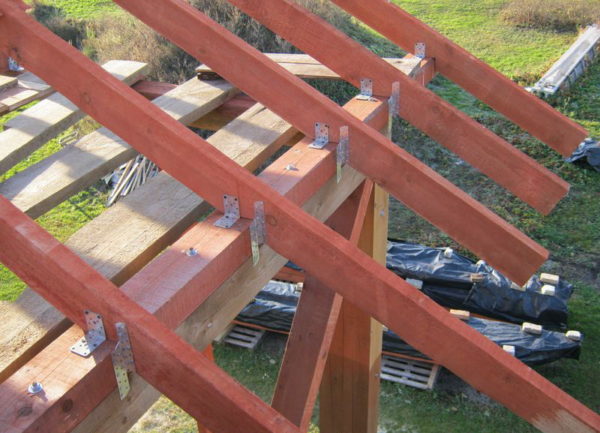

    Крепление стропил к мауэрлату

    Крепление стропил к мауэрлату

    Цены на различные виды крепежа для стропил

    Крепеж для стропил

    Соединение стропил в области конька

    В верхней части стропильные ноги также крепятся одним из двух основных способов – встык либо непосредственно к коньковому прогону. В первом случае верхняя часть стропил под определенным углом спиливается и две противоположных ноги упираются друг в друга в месте спила. Удобнее всего спилы делать по заранее изготовленному шаблону, с помощью которого будет проще сохранить правильный угол, который зависит от угла наклона ската кровли. Либо спил может производиться непосредственно сразу по двум ногам в верхней части. Между собой две стропильные ноги могут быть соединены различными крепежными элементами. Если используются гвозди, то их длина не должна быть менее 15 см. Вбиваются они под углом.

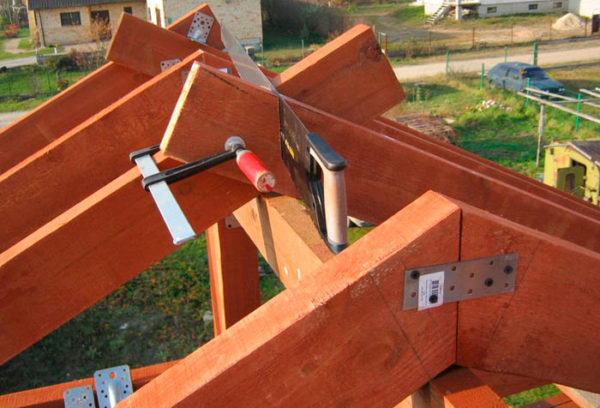

    Крепление стропил на крыше

    Крепление стропил на крыше

    Также стропила могут соединяться внахлест. В этом случае торцы не срезаются, крепление производится между боковыми плоскостями при помощи шпилек. Это, кстати, самый простой способ соединения.

    К коньковому прогону напрямую крепить стропила несколько сложнее. Но, тем не менее, использование этого способа – не редкость. В этом случае фиксация производится на самом коньковом брусе. Стропила не опираются друг на друга.

    Способы крепления стропильных ног

    Способы крепления стропильных ног

    Технология крепления стропил к мауэрлату

    В данной инструкции рассмотрим, как на стропильных ногах выполняются запилы, как сами детали конструкции крепятся к мауэрлату.

    Шаг 1. Чтобы сделать правильный запил на стропильной ноге, важно нанести разметку. Удобнее всего в этом случае пользоваться угольниками и карандашом.

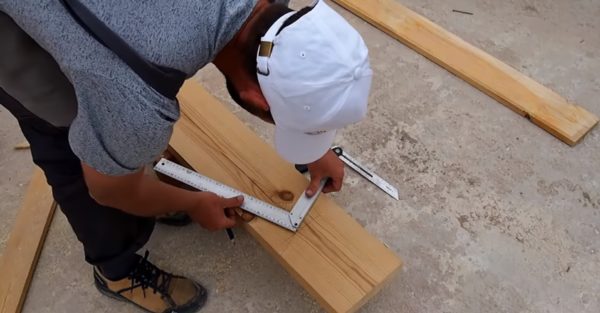

    Нанесение разметки

    Нанесение разметки

    Шаг 2. Далее по нанесенной разметке следует выполнить запилы. Для этого можно использовать электролобзик или обычную ручную пилу. Для ускорения выполнения работы рекомендуется использовать первый вариант. Получившаяся «пятка» или запил будет укладываться непосредственно на уже установленный мауэрлат.

    Выполнение запилов

    Выполнение запилов

    Для работы можно использовать ручную пилу

    Для работы можно использовать ручную пилу

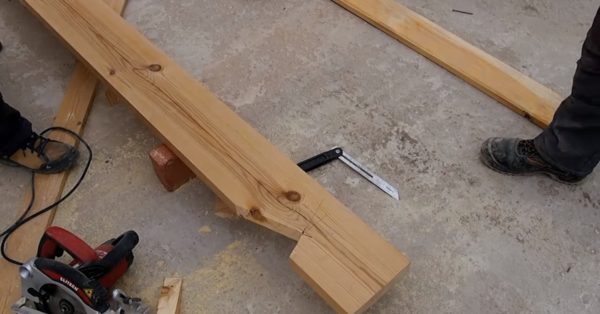

    Получившаяся «пятка»

    Получившаяся «пятка»

    Шаг 3. Далее нога с запилом должна быть установлена на свое место.

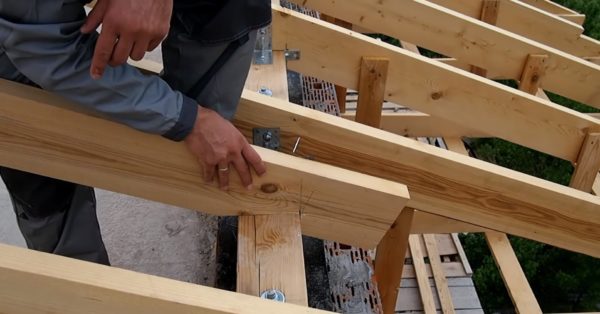

    Установка ноги с запилом

    Установка ноги с запилом

    Шаг 4. С одной и с другой стороны стропильной ноги устанавливаются два крупных металлических уголка.

    Крепятся металлические уголки

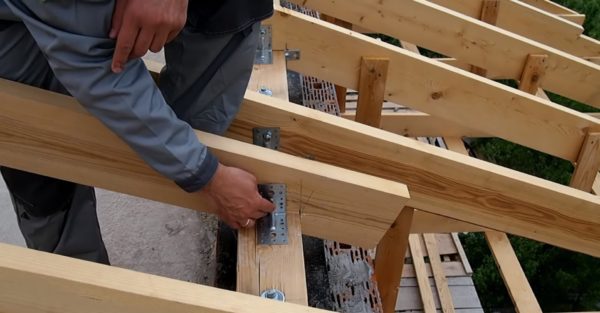

    Крепятся металлические уголки

    Шаг 5. В боковых частях уголки фиксируются крепежными элементами – например, саморезами, гвоздями. Вкручивать или вбивать их нужно в мелкие отверстия – не менее 4 штук в каждую сторону.

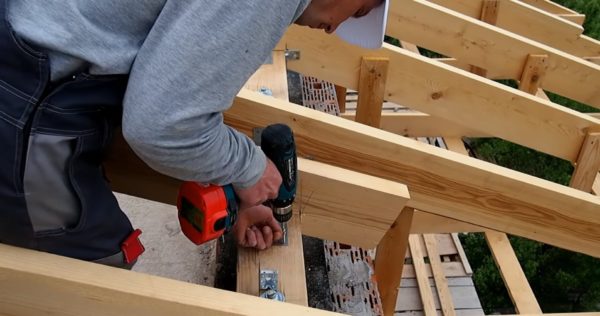

    Для крепления используются саморезы

    Для крепления используются саморезы

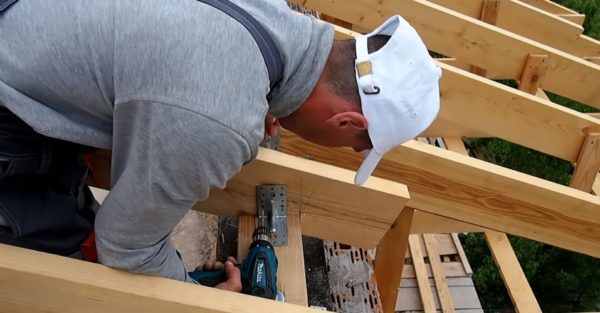

    Еще одно фото процесса

    Еще одно фото процесса

    Шаг 6. Далее стропильную ногу нужно просверлить насквозь – отверстие должно подойти для шпильки диаметром 12 мм.

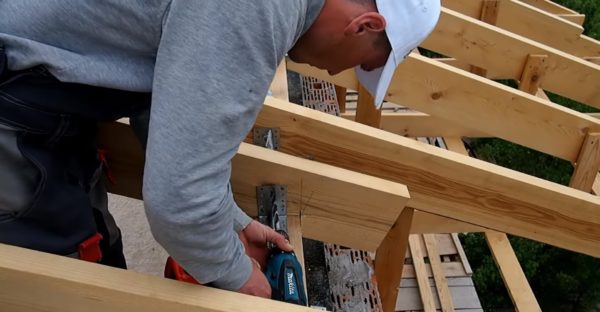

    Проделывается сквозное отверстие

    Проделывается сквозное отверстие

    Шаг 7. Далее нужно вставить в получившееся отверстие шпильку и стянуть уголки между собой, закручивая гайку на другой стороне шпильки.

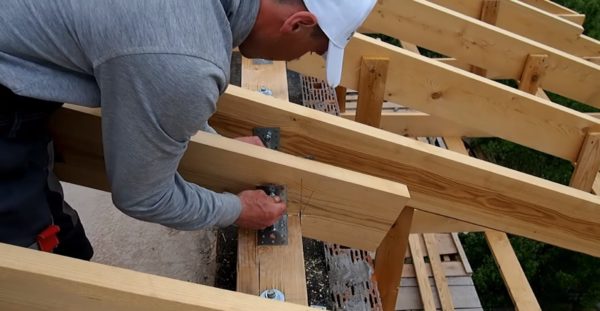

    Стягивание уголков

    Стягивание уголков

    Шаг 8. После этого необходимо установить «глухарь» в мауэрлат через отверстие в другой стороне уголка. «Глухарь» – это тоже крепежное изделие.

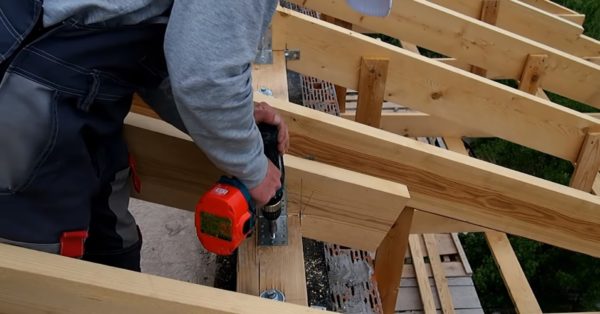

    После этого необходимо установить «глухарь»

    После этого необходимо установить «глухарь»

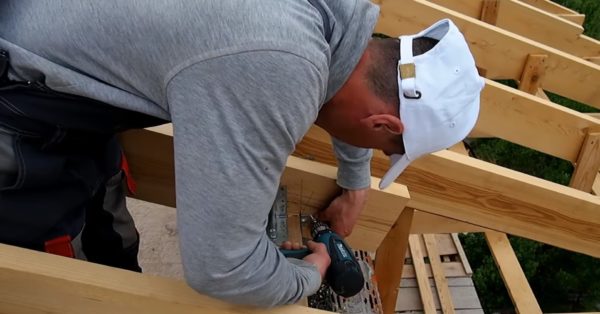

    Шаг 9. Затем требуется установить маленькие уголки. Они крепятся к мауэрлату и стропильной ноге, но с другой стороны пятки.

    Крепление маленьких уголков

    Крепление маленьких уголков

    Кстати, для расчета углов запилов стропил сейчас можно использовать различные онлайн-калькуляторы. Там можно указать все необходимые параметры кровли, и система выдаст искомый результат за считанные секунды.

    Монтаж узла в коньковой части

    Рассмотрим на примере, как можно соединить стропила друг с другом в области конька.

    Шаг 1. Чтобы соединить стропила стык в стык, требуется отпилить их верхнюю часть так и под таким углом, чтобы два противоположно стоящих элемента сошлись друг с другом над коньковым брусом.

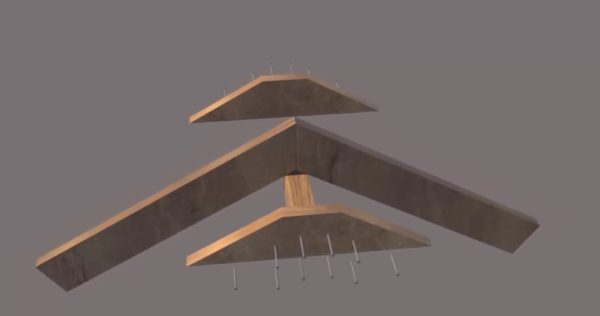

    Как будут соединяться стропила

    Как будут соединяться стропила

    Шаг 2. Далее нужно изготовить две деревянные накладки (форма показана на рисунке). Они прикладываются с одной и с другой стороны двух состыкованных ранее стропильных ног.

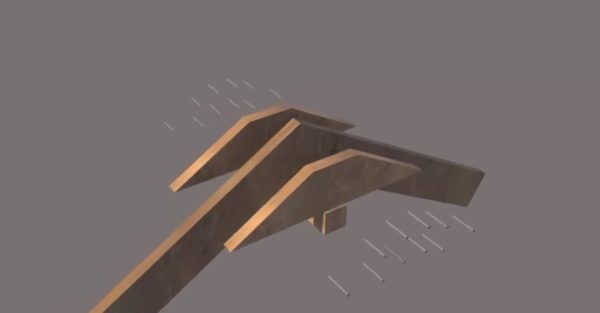

    Также необходимо сделать две деревянные накладки

    Также необходимо сделать две деревянные накладки

    Шаг 3. После этого накладки нужно закрепить длинными гвоздями на стропильных ногах. Также соединить стропильные ноги в области конька можно при помощи специальной зубчатой пластины.

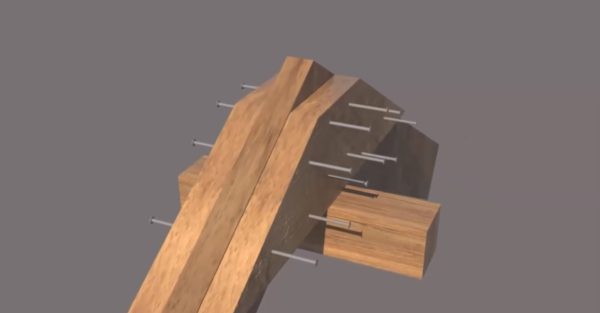

    Крепление деревянных накладок

    Крепление деревянных накладок

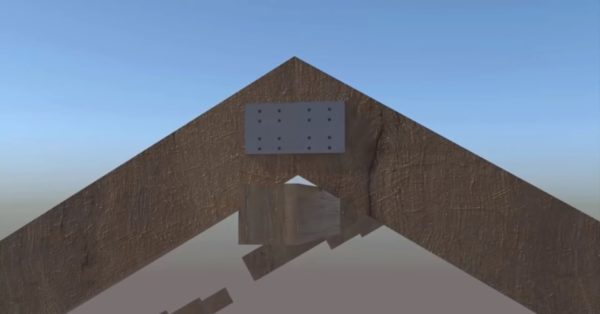

    Также может использоваться специальная пластина

    Также может использоваться специальная пластина

    Дельные советы

    Важно помнить и о нескольких советах, которые знают опытные строители и дают их начинающим.

    1. Важно не забыть обработать деревянные элементы защитными составами против насекомых и влаги. В этом случае дерево проживет намного дольше, хотя само по себе оно в любом случае – достаточно надежный и долговечный материал.
    2. Не стоит пренебрегать мауэрлатом, даже если на участке сооружается небольшой дачный домик.
    3. Вентиляционные зазоры при кровле крыши важно соблюдать. Они обеспечат правильный микроклимат для всех элементов кровли и, соответственно, увеличат срок ее службы. Вентиляция крыши

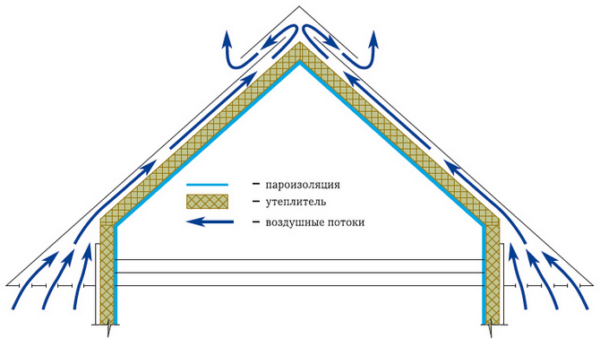

      Вентиляция крыши

    4. Для мауэрлата и стропил рекомендуется выбирать древесину лиственных пород, качественную и без трещин.
    5. Для фиксации всех узлов важно брать те крепежные элементы, которые смогут сопротивляться воздействию влаги, то есть оцинкованные или имеющие другое защитное покрытие.
    6. Заранее нужно озаботиться наличием всех инструментов, которые могут понадобиться. Это молоток, электрический лобзик, сверла нужного диаметра, дрель, обычная ручная пила, угольники и линейки, карандаш для нанесения разметки, строительный уровень. Инструменты, необходимые для монтажа стропил

      Инструменты, необходимые для монтажа стропил

    7. Все работы на кровле требуется производить со страховкой. Лучше максимально обезопасить себя от возможных падений и травм.
    8. Стропила монтируются так, чтобы образовался карнизный свес. Он необходим для того, чтобы кровля выступала за уровень стен. Тогда дом будет лучше защищен от влаги.
    9. Часть работ (например, создание пяток на стропилах) можно выполнять на земле, а затем уже поднимать стропильные ноги наверх и производить фиксацию.
    10. Важно не ошибиться в расчетах при проектировании стропильной системы.

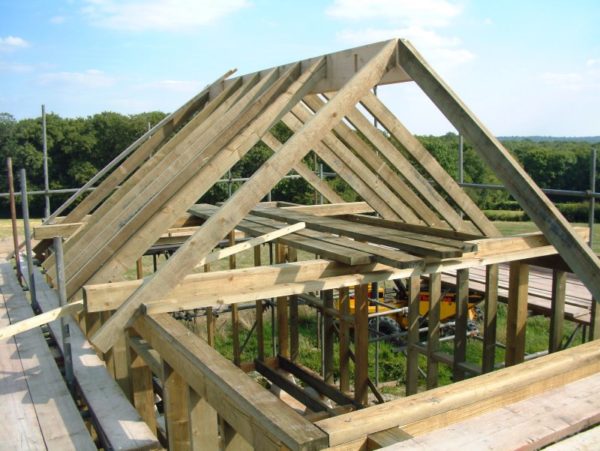

    Стропила для крыши

    Стропила для крыши

    Если не забывать об этих советах и использовать их на практике, то кровля получится надежной, аккуратной. А это – залог того, что прослужит она долго и будет радовать взгляд. Разобравшись со всеми тонкостями, создать качественную стропильную систему самостоятельно сможет даже начинающий строитель.

    Цены на популярный модельный ряд электропил

    Электропила

    Видео – Технология крепления стропил

    Создание стропильной системы своими руками – шаг очень ответственный. Именно от того, насколько правильно и надежно она будет собрана, будет зависеть в целом прочность и качество кровли, ее способность противостоять ветрам и снегу. Если стропила были установлены неправильно, то велик риск быстрого обрушения кровли.

    Монтаж стропильной системы своими руками

    Для хорошей кровли очень важно, чтобы каждый шаг при её создании прошёл идеально. Основа всей конструкции крыши — это стропильная система, от конфигурации которой зависит тип верхней части здания. Существуют разные виды таких систем, среди которых необходимо подобрать наиболее подходящую для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

    Типы стропильной системы

    Устройство кровли при возведении здания имеет существенное значение. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

    • комбинированные;
    • висячие;
    • наслонные.

    Кровля — это довольно сложная конструкция, состоящая из разнообразных деталей. Основное требование, предъявляемое к крыше, это способность защищать строение от всевозможных погодных условий и выдерживать разные нагрузки.

    Главные нагрузки кровли приходятся именно на стропильную систему, поэтому очень важно подобрать нужные материалы, всё правильно рассчитать и сделать монтаж в соответствии с технологией.

    Установка висячих стропил

    Висячие стропила предназначены для зданий, внутри которых нет капитальных перегородок, а между общими несущими и боковыми стенами расстояние составляет не более 10 метров. Конструкция кровли в данном варианте ложится на основные стены здания, но из-за этого она подвергается действию высоких нагрузок. Чтобы напряжение было немного слабее, применяют дополнительные детали (затяжки или ригели), которые скрепляют ферму в горизонтальном положении.

    Виды висячих стропилВиды висячих стропил

    В зависимости от длины пролёта в конструкции висячих стропил применяются различные упрочняющие элементы

    Нижние затяжки соединяются в основании стропил и могут быть применены как балки для чердачного перекрытия, при этом их необходимо уложить на мауэрлат. Для изготовления висячих стропил обычно берётся доска с сечением 50х200 мм, однако каждое индивидуальное здание нуждается в своих конкретных расчётах.

    Последовательность действий по монтажу висячих стропил:

    1. Вначале на несущие боковые стены устанавливается мауэрлат.Крепление мауэрлата к стенеКрепление мауэрлата к стене

      Крепление мауэрлата на боковые несущие стены удобно выполнять при помощи винтовых шпилек, заранее вмурованных в каркас здания

    2. В нижней части кровли висячие стропила врезаются в мауэрлат. Изначально первая стропильная пара делается на земле и используется в качестве шаблона. Остальные пары висячих стропил делаются по нему. Далее все стропильные фермы поднимают на самый верх строения и устанавливают по одной. Чтобы они стояли устойчиво, их нужно закрепить временными подкосами.
      Крепление стропил к мауэрлатуКрепление стропил к мауэрлату

      Крепление стропильных ног к мауэрлату выполняется стальными пластинами с обеих сторон

    3. Далее устанавливается коньковый прогон с соблюдением правильного расстояния между всеми стропилами.Коньковый прогон кровлиКоньковый прогон кровли

      Коньковый прогон связывает стропильные фермы в верхней части и фиксирует их в вертикальном положении

    4. Каждая стропильная пара укрепляется стягивающими досками. После этого производится окончательная затяжка мест крепления стропил к мауэрлату. При этом могут применяться болтовые соединения.
    5. Если пролёт между стенами превышает 10 метров, система дополнительно укрепляется откосами и стойками.

    Монтаж наслонных стропил

    Наслонные стропила в основном устанавливаются в тех зданиях, где присутствуют несущие перегородки. Их монтировать намного легче, чем висячую систему, поскольку надёжной опорой для стропил служат прочные несущие стены, расположенные внутри дома. Кроме того, для этой системы необходимо минимальное количество стройматериалов.

    Коньковая доска в этом случае служит опорной точкой. Такая кровельная система устанавливается в одном из трёх вариантов:

    1. Верхняя сторона кровельной наслонной системы крепится на опоре конька, а нижняя — врубается в мауэрлат. К стене крепится скобами или проволокой.
    2. Верхняя часть стропил подрезается под нужным углом, а затем соединяется железными пластинами. Нижняя часть стропил монтируется к мауэрлату специальными подвижными креплениями.
    3. Стропила крепятся досками или брусками сверху. Бруски располагаются горизонтально и параллельно друг другу. С двух сторон стропила монтируются под определённым углом, а между ними устанавливается коньковый прогон.Различные виды наслонных стропилРазличные виды наслонных стропил

      Конфигурация дополнительных рёбер жёсткости в наслонных стропилах также зависит от длины пролёта здания

    Чтобы закрепить стропила в нижней части кровли, необходимо использовать скользящие крепления, которые избавляют несущие перегородки от дополнительного напряжения. В этом случае стропила не фиксируются очень плотно, благодаря чему при усадке здания они могут сдвигаться, не перегружая тем самым конструкцию крыши.

    Но в некоторых случаях можно использовать распорную систему, которая плотно крепится к мауэрлату внизу. Подкосы и затяжки монтируют в конструкцию для уменьшения нагрузки на стены. Этот способ носит название комплексный, поскольку объединяет элементы двух систем.

    Такая кровельная система применяется в основном для возведения частных строений, поэтому стоит упомянуть о монтажных работах, которые производятся в следующей последовательности:

    1. На построенные основные стены здания кладётся гидроизоляционный материал, например, рубероид.
    2. Мауэрлат крепится к каркасу через гидроизоляцию с помощью металлических анкеров.
    3. Стропила устанавливаются на мауэрлат и закрепляются жёсткими или подвижными скользящими креплениями. Можно стропила зафиксировать проволочной скруткой внутри стены. Для этого надо вбить костыль на расстоянии 30 сантиметров от мауэрлата и прикрутить на него проволоку. Потом зафиксировать костыль на стропилах. Подобный крепёж сохраняет кровлю даже во время порывистых ветров.Устройство наслонной стропильной системыУстройство наслонной стропильной системы

      Наслонные стропила крепятся к мауэрлату металлическими уголками или специальными подвижными элементами

    4. Свес шириной до 60 см формируется следующим образом — стропильные ноги выводятся за границы несущих стен. Эта конструкция надёжно защитит стены от осадков. Если стропильные ноги по длине доходят только до мауэрлата, их удлиняют при помощи деталей, называемых кобылками.КобылкиКобылки

      Для удлинения стропил на них набивают доски определённой длины — кобылки

    5. Стропильная система закрепляется прогонами, стойками, а также подкосами.
      Наслонная стропильная системаНаслонная стропильная система

      На последнем этапе стропильные фермы связываются коньковыми прогонами и дополнительными подкосами, а также устраиваются фронтонные свесы

    Монтажные работы по установке наслонной системы должны начинаться с настила досок на балки перекрытия. Такое приспособление поможет провести работы комфортно и безопасно.

    Комбинированная кровельная система

    Комбинированные стропила имеют в своей конструкции элементы из наслонных и висячих систем. Используются они при изготовлении мансардной кровли. Стены комнат на втором этаже получаются благодаря вертикальным стойкам, которые для стропильных балок являются точкой опоры.

    Горизонтальные брусья, которые были установлены поверх стоек, выполняют две функции: для верхних скатов они являются мауэрлатом, а для боковых — коньковым брусом. Некоторая часть стропильной системы, которая соединяется вверху концов стоек, одновременно становится затяжкой для верхних элементов и ригелем для скатов, расположенных по бокам.

    Комбинированная стропильная системаКомбинированная стропильная система

    В комбинированной кровле используются фрагменты наслонных и висячих стропильных систем

    Чтобы увеличить прочность конструкции, надо произвести монтаж подкосов, которые закрепляют стропила и вертикальные стойки крыши. Изготавливать комбинированные стропила немного тяжелее, чем другие системы, зато трудоёмкость работ возмещается увеличением несущих характеристик крыши и наличием полноценного помещения под кровлей.

    Фотогалерея: варианты стропильных систем

    Монтаж стропильной системы кровли

    Стропильная система изготавливается из хвойных пород дерева. Можно использовать доски или брус, которые до монтажа обрабатываются антисептическими веществами. Крепёж может быть следующим:

    • платки из дерева;
    • пластины из металла;
    • разнообразные врубки;
    • гвозди.

    Приступая к установке стропил, выводят уровень перекрытий и несущих стен, после чего настилают гидроизоляцию. Подстропильная конструкция необходима для того, чтобы предотвратить деформацию стропил. В качестве опорных элементов, которые дают стропильной системе устойчивость, могут служить:

    • лежаки;
    • подкосы;
    • прогоны;
    • стойки.

    Утепление кровли необходимо, но для этого следует выбрать материал для гидро-, тепло- и пароизоляции. Монтаж производится послойно и только в той последовательности, в которой необходимо: изначально паро-, потом тепло- и в завершение влагоизоляционный материал.

    Кровельный пирогКровельный пирог

    Перед укладкой кровельного покрытия монтируются необходимые защитные материалы с соблюдением установленных вентиляционных зазоров

    Для обеспечения длительной эксплуатации стропильной системы устраивается необходимая циркуляция воздуха с помощью установки отверстий для вентиляции. Чтобы не было протеканий, возле отверстий делают «воротники», не позволяющие проникать воде под крышу.

    Видео: монтаж стропильной системы своими руками

    Каким образом крепится мауэрлат

    Мауэрлат — это фундамент кровли, поэтому стоит относиться к его закреплению ответственно. В противном случае ремонт крыши в будущем будет неизбежным. Последовательность работ:

    1. По всему периметру строения производится монтаж гидроизоляционного материала.
    2. Брус раскладывается на верхний торец стен. При необходимости части бруса сращивают между собой.Монтаж мауэрлатаМонтаж мауэрлата

      Брус необходимого сечения раскладывается по всему периметру здания на слой гидроизоляции

    3. Проверяется правильность геометрической формы равенство длин диагоналей. Для проверки можно использовать леску или верёвку. Равенство диагоналей означает, что углы, образованные соседними частями мауэрлата, являются прямыми. При необходимости положение бруса корректируется.
    4. Углы мауэрлата скрепляются между собой.Крепление углов мауэрлатаКрепление углов мауэрлата

      Крепление мауэрлата в углах производится вполдерева

    5. Мауэрлат плотно закрепляется при помощи шпилек или проволоки. Если вы используете шпильки, то в мауэрлате сверлятся отверстия. Затяжка производится в несколько приёмов.Крепление мауэрлатаКрепление мауэрлата

      К каменным, блочным или бетонным стенам мауэрлат крепится при помощи шпилек, укреплённых в них при устройстве верхнего ростверка

    Способы крепления кровельного мауэрлата и сращивание стропил

    Мауэрлат крепится к стенам здания по всему периметру, при этом крепления должны находиться в непосредственной близости от внутренней части стены. Снаружи дома деревянная деталь защищается незначительным выступом стены. Также изначально определяется место для крепления.

    Как закрепить мауэрлат к стене

    Мауэрлат к стене можно прикрепить следующими способами:

    1. С помощью проволоки, которая закладывается между двумя кирпичами. Её длина подбирается так, чтобы в итоге проволокой можно было обвязать полностью брус. Количество проволоки должно соответствовать числу стропильных ног.Крепление мауэрлата проволокойКрепление мауэрлата проволокой

      Проволока оборачивается вокруг мауэрлата и затягивается в прочный узел

    2. Винтовые шпильки. В кладку внедряют арматуру по высоте минимум за 3 ряда до начала кровли. Размер арматуры — 10 мм. Шпильки, загнутые в Г-образную форму, связывают с арматурным каркасом. Длина шпильки подбирается так, чтобы оставшаяся над поверхностью стенового каркаса часть была на несколько сантиметров больше, чем толщина мауэрлата. Затем конструкцию заливают бетоном. В брусе мауэрлата сверлят ответные отверстия и надевают его на шпильки. Далее мауэрлат фиксируется гайками.
      Закладка шпилек для мауэрлатаЗакладка шпилек для мауэрлата

      Шпилька свзывается с арматурным каркасом и после заливки бетоном становится его частью

    3. Деревянные пробки. Их закладывают в здание по габаритам в один кирпич и обрабатывают антисептиками. Можно заложить пробки под мауэрлат и закрепить железными скобами.
    Как закрепить стропила к мауэрлату

    Все варианты крепления кровельной стропильной системы к мауэрлату можно поделить на такие виды:

    1. Скользящее крепление. Производится за счёт запила и монтажа ноги стропильной системы на мауэрлат. Установка осуществляется при помощи специальной комбинации металлических пластин, которые при зацеплении друг за друга получают возможность перемещения в заданных пределах. За счёт этого обеспечивается возможность небольшого смещения стропил при усадке и сезонных деформациях здания.
      Скользящее крепление стропил к мауэрлатуСкользящее крепление стропил к мауэрлату

      Скользящее крепление оставляет стропильной ноге небольшую свободу перемещения при деформациях здания

    2. Жёсткое крепление. Этот вариант используется для устройства наслонных стропил. В стропильной системе осуществляется врубка по специальному шаблону, а затем каждая нога упирается в мауэрлат и фиксируется гвоздями.Жёсткое крепление стропил к мауэрлатуЖёсткое крепление стропил к мауэрлату

      Жёсткое крепление стропильных ног используется в системе наслонных стропил

    Как крепятся стропила на уровне конька

    Наиболее распространённым вариантом крепления стропил к коньку является стыковое соединение:

    • каждое стропило нужно обрезать под определённым углом, расположенным в верхнем крае. Этот угол должен быть точно равен углу наклона скатов;
    • стропильные ноги в местах среза нужно скрепить несколькими гвоздями длиной в 150 мм;
    • вбивать гвозди надо под углом таким образом, чтобы они проникли в другое стропило на достаточную глубину;Крепление стропил под конькомКрепление стропил под коньком

      Можно использовать разные варианты крепления стропильных ног под коньком

    • накладки из дерева и металла помогают укрепить стропильную систему. Они закрепляются болтами или гвоздями.Крепление стропил в области конькаКрепление стропил в области конька

      Металлические накладки используются для упрочнения конструкции стропил в области конька

    Варианты сращивания стропил

    В строительной сфере повсюду используются разнообразные варианты стропильного сращивания, при этом, подбирая определённую технологию, надо обратить внимание на характеристики конструкции стропильной системы, на которые влияют:

    • приобретённые материалы;
    • технические данные стройплощадки;
    • шаг монтажа стропил.

    Стропила могут сращиваться следующим образом:

    1. Встык — наиболее быстрый и надёжный вариант, чтобы удлинить стропила. Для этого сращиваемые детали обрезаются под углом в 90 градусов. Чтобы в месте соединения отсутствовал прогиб, потребуется высокая точность. Стропила закрепляются накладками из металла или дерева, скрепляемых гвоздями в шахматном порядке.Сращивание стропил встыкСращивание стропил встык

      Крепление встык упрочняется металлическими или деревянными накладками

    2. Косой прируб — это места стыков деталей стропил, которые подрезаются под углом в 45°. Крепёжным элементом служит 12 или 14-миллиметровый болт, монтирующийся в середине места стыка.
    3. Внахлёст — это простой вариант, поскольку в нем не нужна особая точность. Нахлест может составлять от 80 до 100 см. Далее стропила фиксируются с помощью гвоздей по всей длине сращиваемых досок. Гвозди вбиваются только в шахматном порядке, чтобы брусья не разомкнулись под большим весом кровельного материала. Можно также использовать шпильки или болты, однако изначально надо проделать для них отверстия. Подобный способ отличается высокой надёжностью сращённых стропил, но он более трудоёмкий.Варианты сращивания стропилВарианты сращивания стропил

      Стропильные доски можно сращивать любым из трёх описанных способов

    Каждая разновидность стропильной системы имеет свои характерные особенности и подходит только для определённого вида конструкции кровли. Именно от правильной установки стропил зависит не только надёжность, но и прочность кровли, поэтому к данному этапу работ необходимо подходить с максимальной ответственностью.

    Установка стропил самостоятельно – рекомендации экспертов – Свой дом мечты

    Постройка собственного дома – это всегда траты: начиная от проекта и заканчивая его реализацией, нигде не обойтись без помощи профессионалов. Но так ли это на самом деле? Разве нельзя сделать большую часть работы своими руками? Можно, если воспользоваться советами с нашего сайта!

    На ресурсе много говорится о фундаментах, как о надежном основании любого здания. Но, кроме устойчивой основы, на уют и комфорт пребывания в доме влияет хорошая крыша, которая не протекает и помогает сохранить тепло в помещении.

    Любая кровельная конструкция не обойдется без высокопрочных стропил, а их сборка – одна из самых трудоемких задач при возведении монолитного или частного дома. Каркас для новой крыши можно купить в ближайшей деревообрабатывающей пилораме, а установить, соблюдая все технологические предписания и особенности разных конфигураций, можно самостоятельно. Далее, рассмотрим главные элементы и способы установки стропил на крыше частного дома.

    Элементы стропильной конструкции

    Мауэрлат – главная составляющая всей системы, своеобразный фундамент, который устанавливается по периметру стен и создает оптимальный баланс нагрузки, защищая конструкцию от непроизвольного движения в момент сильных ветров или обильных осадков. Мауэрлат можно изготовить из строганного бруса, в некоторых домах его может заменить верхняя обвязка стен.

    установка стропил самостоятельно

    Стропильные ноги – предназначены для удержания своеобразного сэндвича. Между несущими стропилами прокладывается лист уплотнителя, а поверх него кладется обрешетка.

    Прогоны – цельные балки, которые укладываются по уровню вдоль кровли. Используются для фиксации стропильных ног. Подразделяются на несколько видов: коньковый прогон (располагается в верхней части кровли), боковой (расположен по центру несущих ног стропил).

    Стойки – принимают на себе незначительный вес конструкции. Применяются для усиления упоров стропил и конька.

    Подкосы – устанавливаются специально для удержания стропильных ног. Монтируются в наклонном положении. Придают сооружению дополнительную прочность.

    Монтаж стропильной системы

    Для того чтобы начать монтажные работы по возведению крыши частного дома, желательно ознакомиться с теоретической частью, из которой можно узнать, как правильно установить стропила на кирпичные или деревянные стены. Рассмотрим самую распространенную последовательность установки элементов стропильной системы.

    Установка мауэрлата

    Перед укладкой мауэрлата на деревянные стены можно добавить по одному бревну по всему периметру, чтобы увеличить высоту потолка. Под верхние бревна, которые будут основанием, желательно подложить вязальную проволоку, с помощью нее он будет крепиться к основанию стены. Более простой способ – закрепить основание с помощью больших анкерных болтов.

    Для кирпичных или бетонных стен рекомендуется сначала уложить железобетонную стяжку, она применяется для крепления мауэрлата к несущим стенам.

    Сначала идет гидроизолирующая пленка или рубероид. Далее, готовую заготовку выкладываем по всему периметру стен. В некоторых случаях длина брусьев может быть меньше стен в таком случае их необходимо уровнять.

    установка стропил самостоятельноКак соединить мауэрлат

    После укладки проверяем геометрию. Для этой операции идеально подойдет – лазерный уровень.

    Пренебрегать этой операцией не стоит – малейшая неточность в 1-2 см. грозит некачественной сборкой всей стропильной системы, что может привести к незапланированному ремонту крыши уже на следующий год.

    Полезно знать. Самым простым способом проверки считается веревка или леска. С их помощью можно замерить расстояние одной диагонали (от одного угла до противоположного), зафиксировать и сравнить с другим, и если результат совпадет, то все сделано правильно.

    Закрепляем углы мауэрлата.

    Крепим всю конструкцию с помощью проволоки, анкерных болтов или шпилек. Для крепления с помощью шпилек и анкеров следует заранее проделать отверстия. С этим легко справится тихоходная электродрель. Завинчивание болтов лучше проводить в несколько этапов, поочередно с каждой стороны.

    Делаем правильный монтаж стропил

    установка стропил самостоятельноСтропила

    Перед тем как приступать к монтажу стропил, желательно определиться с типом, всего их два – висячая установка стропил крыши и наклонная. Главная их задача – крепление и удержание всех элементов, а отличие – количество опор.

    Наклонные имеют 2 или 3 шт. Для небольших зданий с маленькими пролетами используется наклонная система установки односкатных стропил. Двускатные используются для помещений домашнего или общественного назначения, которые наделены дополнительными, несущими перегородками и колоннами.

    В области основания бруса стропильные ноги должны плотно прилегать к мауэрлату, а в верхней – в коньковый прогон, который крепится на стойки, монтируемые на нижний прогон. Соединение лучше производить на заранее подготовленных врубках металлическими хомутами или скобами.

    Висячие опираются на несущие стены в двух местах, дополнительные подпорки не используются.

    Следовательно, если планируемый наклон будет меньше 45 градусов, горизонтальное давление будет больше вертикального, а значит, стоит задуматься об аварийном укреплении. Поэтому необходимо перед началом работ провести все расчеты и определиться, как установить стропила в вашем случае.

    установка стропил самостоятельноСтропильная система для будущей мансарды

    Самым распространенным способом крепления считаются стяжки из металлических или деревянных конструкций. Место их установки подбирается индивидуально и напрямую зависит от желаемой функциональности чердачного помещения. Например, если крыша будет использоваться в роли мансарды, место стяжки должно быть у основания стропильных ног.

    Монтаж несущих стропил для двускатной крыши

    Чтобы создать надежное крепление всей крыши, которое способно выдержать большие нагрузки, надо воспользоваться комбинированным способом монтажа, т.е. установка стропил пройдет с помощью двух технологий – наклонной и висячей.

    Для монтажа лучше всего подойдут высококачественные балки с антисептической обработкой. Самый распространенный размер – 49,9*149*5000 мм. Если длина бруса будет больше указанного, желательно увеличить высоту несущей балки до 180 мм. Установку стропильной системы следует проводить параллельным образом, т.е смонтировав стропилу с одной стороны, сразу ставим с противоположенной.

    Предварительную разметку и просверливание отверстий под крепления лучше всего делать на земле.

    Для того чтобы опоры были максимально устойчивы, желательно сделать нижние пазы по диаметру мауэрлата.

    Выделив верхний участок пересечения, поступаем таким же методом и делаем врезку равную половине диаметра бруса.

    При закреплении внахлест, верхнее крепление должно получиться без дополнительных выступов.

    Для того чтобы все пазы получились одинакового диаметра, необходимо подготовить врезной шаблон. Самым распространенным материалом для его изготовления считается фанера или плотный картон. По предварительно составленному чертежу из фанеры вырезается макет в двух экземплярах, прибивается на брус с двух сторон и обводится карандашом. Сделанная врезка по такому принципу получится плотной и максимально ровной.

    Врубки желательно делать максимально простыми, так как изощренно вырезанные соединения могут быть абсолютно не надежными.

    По возможности смонтированные плоскости должны быть перпендикулярными силам нагрузки, которые могут появляться вдоль деревянных элементов.

    После создания конструкции ее следует надежно закрепить на мауэрлат. Для этого подойдут обычные гвозди или специальные анкера. Следующий шаг – определяем минимальное расстояние стропил друг от друга.

    Чтобы его определить, смотрим таблицу.

    Длина стропиль-ной ноги, м Расстояние между соседними стропилами, см
    110 140 175 213
    Толщина стропильной ноги, см
    Бруски Бревна Бруски Бревна Бруски Бревна Бруски Бревна
    Меньше 3 8 * 10 Ø 10 8 * 13 Ø 13 9 *10 Ø 10 9 * 16 Ø 16
    От 3 до 3,5 8 * 13 Ø 13 8 * 16 Ø 16 8 *18 Ø 18 9 *18 Ø 18
    От 3,6 до 4,2 8 * 16 Ø 16 8 * 18 Ø 18 9 *18 Ø 18 10 *20 Ø 18
    От 4,2 до 4,9 8 * 18 Ø 18 8 * 20 Ø 20 10 *20 Ø 20 Ø –
    От 4,9 до 5,7 8 * 20 Ø 20 10 * 20 Ø 20 Ø – Ø –
    От 5,7 до 6,2 10 * 20 Ø 20 12 *22 Ø 22 Ø – Ø –

    Примерка стропильных ног

    Ниже рассмотрим главные аспекты, которые повлияют на выбор сечения стропильной ноги:

    • Выясняем, какое будет постоянное давление на брусья.
    • Покрывной материал, использующийся в конкретном случае.
    • Желаемый угол наклона односкатной или двускатной кровли, который легко рассчитать, если воспользоваться советами из другой статьи на нашем сайте.
    • Габариты дома и предполагаемая сложность монтажа.
    • Климатические условия вашей области. В расчет идет уровень выпадения осадков в летний и зимний период.
    • Материал и качество самих стропил. Самым лучшим вариантом будут бруски, получаемые из хвойных пород деревьев. Но иногда можно наткнуться на подделку, поэтому лучше подбирать более качественные сорта, чтобы по древесине можно было определить природную принадлежность материала.

    Главной характеристикой используемой древесины является ее влажность. Подходящий уровень должен находиться в пределах 22 процентов. Если вы задались вопросом, как ставить стропила с повышенной влажность? Ответ – никак! Им необходимо хорошенько просохнуть. Вся причина заключается в том, что чрезмерная влага будет со временем испаряться, а древесина ссыхаться, что приведет ее к деформации и изменению размера, а это может повлечь за собой более негативные последствия, например – нарушение герметичности.

    Переходим к примерке ног. Сегодня используется несколько надежных креплений. Использовать их можно для любых видов крыш. От их исполнения будет зависеть надежность и правильность присоединения стропил к мауэрлату:

    • Скользящее;
    • Жесткое.

    Для обоих случаев можно использовать разнообразную комбинацию висячих и наклонных стропил.

    Жесткий способ применяется для стандартных конструкций, которые устанавливаются без поворотов, загибов. Для его использования желательно заранее нанести риски на бруски и сделать соответствующие запилы с последующим креплением стропильной ноги к мауэрлату.

    Скользящее (очень часто называют свободное крепление) имеет несколько ступеней крепления. Это делается для того чтобы оставить определенный запас для оседания каркаса, можно использовать в совокупности с плохо просушенными стропилами.

    Трудно переоценить значение правильной установки стропил для устойчивости и долговечности кровли.

    Таким образом, применив основные знания, полученные из данной статьи, вы сможете не только проконтролировать процесс, которым руководят профессионалы, но и осуществить большую часть работы своими руками, существенно сократив при этом расходы и сэкономив время и нервы.

    Удачной вам стройки!

    схемы и способы крепления стропил

    Рейтинг автора

    5

    Автор статьи

    Руководитель фирмы по монтажу кровли

    Написано статей

    6

    Стропила – самая существенная часть кровельного скелета. Ноги стропил передают распор на мауэрлат и несущие стены дома. От чего же зависит качество всей стропильной системы и крыши в целом? Специалисты напоминают, что надежность любой кровельной конструкции будет зависеть, в первую очередь, от качества крепления стропила к мауэрлату. Какие принципы и особенности этого процесса должен знать каждый начинающий строитель и как крепить стропила к мауэрлату своими руками, вы узнаете прямо сейчас.

    Крепление стропил к мауэрлату: немного «матчасти»

    Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

    Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

    Виды опорных узлов по уровню жесткости

    Опорные узлы — места, в которых стропила крепится к элементам крыши:

    В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

    • Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
    • Соединение первой степени подвижности – балка может вращаться по кругу.
    • Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
    • Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

    Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

    О типах крепежа стропилин к основе

    Поговорим о современных крепежных элементах. Для прочности и долговечности опорных узлов используются разнообразные металлические крепления: держатели балок, равносторонние, крепежные, анкерные, усиленные уголки, пластины, опоры, профиля, соединители, анкера и пр. Все эти запчасти сделаны из качественного металла. Для динамических узлов (1,2 и 3 типа) используют ползуны, уголки и перфорированные пластины. Для жесткого крепления применяют стационарные соединители, анкера и уголки.

    Такие крепежи для стропильной системы используют чаще всего:

    Для самостоятельного монтажа, более других, подходят перфорированные крепления, так как они имеют много отверстий для саморезов и болтов.

    Жесткие или подвижные соединения: что выбрать

    Итак, мы отметили, что опорные узлы, соединяющие мауэрлат с досками, могут быть разной степени подвижности: от «0» до «3». Нулевая степень – это жесткие крепления, которые исключают любые изменения положения балок.

    Жесткие соединения: когда они необходимы

    Мауэрлат устанавливают тогда, когда необходимо передать распорную нагрузку от стропил на несущие стены. Это делается, в основном, в домах из кирпича, панелей и блоков. Деформацию и усушку кровли в данном случае стараются исключить, чтобы не допустить изменения нагрузки на опорные стены. Здесь и появляется необходимость неподвижного соединения стропильной системы с мауэрлатом.

    Неподвижные узлы, закрепляемые с запилом

    Многие специалисты рекомендуют делать соответствующе запилы в месте крепления стропил к балкам перекрытия для большей прочности и неподвижности соединительных узлов. Эти запилы должны плотно стыковаться с мауэрлатом. Дополнительно такие узлы укрепляются болтами, анкерами и металлическими пластинами:

    Или же длинными саморезами:

    И еще один важный момент: размер запила бруска не должен превышать 1/3 его сечения. В противном случае стропильная система может потерять свои несущие способности:

    Жесткие узлы без заруба стропил

    Способ крепления с помощью подшивного бруска используется в наслонных стропильных системах. Стропилина срезается по шаблону и скашивается (для придания крыше нужного уклона) в месте прилегания к мауэрлату. Изнутри такие стропила усиливаются опорными брусками и укрепляются уголками с двух сторон к раме основы:

    Еще один вариант не стыкового узла – жесткое крепление стропил, усиленное брусьями-накладками с обеих сторон. Две доски длиной не менее метра окаймляют каждую стропильную ногу. Один конец таких опор срезается под углом, который соответствует наклону ската крыши (в том числе, стропилин). Доски крепятся срезом к мауэрлату с помощью длинных болтов и усиленных стальных уголков. Брусья крепятся по заранее размеченным местам, сначала по одному. Затем вплотную к накладкам с одной стороны монтируются сами стропила, которые сразу укрепляются такой же накладкой с другой стороны. Есть вариант установки сразу двух брусьев-накладок, а после, стропил, но этот способ используют реже, так как он требует более точных расчетов.

    Когда нужно делать подвижные соединения?

    Вот мы и подошли к динамичным опорным узлам – соединениям, которые могут менять свое положение. Для чего это нужно? Вспоминаем физические свойства материалов – многие из них дают усушку либо набухание. В первую очередь, это касается зданий из чистого дерева – бруса, сруба и пр. Натуральная древесина обязательно дает усадку, благодаря которой ваша крыша может не только деформироваться, но и разрушиться основательно. Чтобы избежать таких фатальных последствий, мастера рекомендуют выполнять скользящие крепления стропильных ног с мауэрлатом (либо верхним венцом сруба).

    Обязательное условие при установке скользящих узлов – опора стропильной рамы на прочный коньковый брус. Так как опорные нижние узлы динамичные, то максимальная жесткость должна быть достигнута на коньке кровли. Верхние края стропил подпиливаются для плотного соединения между собой и коньковым брусом, соединяются и усиливаются ригелями, металлическими лентами, пластинами и уголками. Лучше соединять с венцом сруба уже закрепленный в коньке стропильный элемент.

    Что представляет собой скользящее крепление?

    Подвижное соединение выполняется с помощью установления скользящих креплений, называемых «салазки» или «ползуны». Такой узел предусматривает определенную свободу стропильных ног, что позволяет предотвратить деформацию кровельной системы после естественной усадки деревянных строений:

    Вот какие виды скользящих опор бывают:

    Делать ли запил на стропилах, если дом из бруса: альтернативное мнение эксперта

    Я предлагаю все-таки запиливать, но не стропила, а верхний венец. Во-первых, в этом случае снижается риск искривления стропил, во-вторых — уменьшается «мостик холода», в третьих – уменьшается касательное давление на мауэрлат (верхний брус сруба) и в-четвертых — упрощается утепление крыши в дальнейшем. Недостаток такого способа — при запиле верхнего венца балки уменьшается высота конька, поэтому, если в будущем планируется поднятие высоты потолка, следует предусмотреть на 1 венец больше. Но! Такие схемы годятся только для домов из дерева, так как в кирпичных и бетонных строениях мауэрлат должен быть целым, чтобы сохранить несущие качества.

    Как правильно закрепить стропила к балкам?

    В простых домах, в основном каркасных, мауэрлат может быть и упразднен. В этом случае стропила крепятся к балкам перекрытия. Самый надежный вариант сборки такой системы – подготовка стропильных ферм. Каждая ферма состоит из двух стропильных ног, соединительного ригеля и нижней затяжки. Для прочности фермы усиливают центральными балками и подкосами:

    Балки перекрытия укладываются в таком направлении, чтобы стропильные фермы пересекали их перпендикулярно в разных плоскостях. Затяжка выполняет основные несущие функции, крепится к балкам перекрытия анкерами, сквозными болтами, шпильками и усиливается пластинами и металлическими уголками.

    Возможен вариант крепления стропильных ног прямо на балку, которая и будет дополнительно выполнять функции затяжки. Для создания качественных опорных узлов в такой системе рекомендуется два способа крепления:

    1. Соединение стропил с балкой двойным зубом – запилы выполняются на балке и скосе стропильной ноги (по два стыковых заруба на каждой).
    2. Крепление болтом и хомутом. Может предусматриваться сквозное крепление, но если доски имеют большое сечение, делаются врубки и детали соединяются длинными болтами.

    Крепление стропила к мауэрлату: поэтапное описание

    Для примера опишем процесс жесткого крепления соединений стропила к мауэрлату на простой двускатной крыше.

    I. Подготовка мауэрлата и стропил к работе

    На этом этапе необходимо выпилить стропильные ноги заданной длины и произвести разметку их шага на основе. Оптимальная длина шага стропильных ног – 60-200 см. Также следует точно определить угол наклона стропил.

    Мастер-класс по монтажу мауэрлата:

    II. Создание запила

    Выполняем запил на каждой стропильной ноге для плотного соединения с основой. Для усиления прочности можно предусмотреть дополнительный заруб на раме либо стропилине и установить упорный брус под каждую стропильную ногу.

    III. Установка стропил на мауэрлат

    Накладывать стропилины нужно аккуратно, чтобы не повредить остальные элементы здания (окна, стены и пр.). Заводим доски срезом на балки и опираем их на коньковый брус. Сначала устанавливаем крайние стропильные ноги, между которыми нужно протянуть нитку для выравнивания всех остальных стропилин.

    IV. Крепление каждого стропила к мауэрлату

    Теперь, когда все фермы установлены на свои места, нужно прочно закрепить опорные узлы. Используем для этого несколько из предложенных выше креплений:

    • Гвозди + стальные уголки по левой и правой стороне стыков между доской и основанием.
    • Сквозные болты или шпильки + опорный брус под укос стропилины.
    • Анкера или болты + уголки или стальные пластины и пр.

    Усилить крепление помогут две накладные доски с обеих сторон стропильной ноги, установленные на заранее размеченных местах мауэрлата. Также можно использовать проволочное крепление, как усилитель прочности соединений. Для этого нужно подготовить стальную проволочную скрутку из 2-3 проволок. Ее длины должно хватить на обвитие стропильной ноги в месте стыка с мауэрлатом и закрепления концов скрутки на металлическом костыле. В качестве костыля можно взять длинный стальной болт, который монтируется в стену на 30-40 см ниже мауэрлата, строго под опорным узлом.

    Также рассмотрим один из дедовских способов — крепление скобами:

    И в завершение предлагаем посмотреть видеоролик:

    В чем секрет качества стропильной системы: три главных правила мастера

    • Качественный пиломатериал – полдела на пути к успешному строительству. Мауэрлат и стропила не должны иметь трещин, червоточин и сучков.
    • Точность измерений, запилов и однородность положения креплений – не менее важный момент. Если все стропильные ноги одинаковой длины и сечения, то лучше подготовить шаблон для выполнения срезов и зарубок.
    • Запилы на мауэрлате – потеря несущих функций основы на 50% и выше. Процент снижения прочности зависит от глубины зарубок.

    Когда стропильная система готова, приходит очередь монтажа обрешетки, утепления и настила кровельного материала. Но это уже другая интересная тема, о которой мы обязательно расскажем в следующей статье. А пока, желаем вам добротных материалов, легкой работы и хороших помощников!

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
