Снип толщина стен – Подскажите, какая необходимая толщина стены одноэтажного здания из пеноблока (автоклавного) должна быть по современным СНиП, а какая рациональней? :: Вопрос

Необходимая толщина внешних стен для дома в Московской области

Главный вопрос любого застройщика:  Какой   должна   быть   толщина   однослойных стен без дополнительного утепления   из   дерева,   арболита, газобетона,   поризованного    крупноформатного   камня,  керамического одинарного эффективного рядового кирпича   в Московской области?  В данном материале я попытался ответить на этот, волнующий всех частных застройщиков вопрос. Подчеркиваю, что в этом  материале речь идет исключительно об однослойных стенах без использования какого-либо утеплителя. До 21.10.2003 г. основным документом, который регулировал строительные нормы, был СНиП II-3-79* Строительная теплотехника. В этом документе были приведены таблицы и приложения, в которых были указаны конкретные цифры и коэффициенты по теплопроводности различных материалов, а также требования по сопротивлению теплопередаче стен, окон и дверных проемов, перекрытий подвалов и чердаков. Формула определения расчетного сопротивления теплопередачи стены  (R req) , которая использовалась при строительстве жилых домов, выглядит так:    R req = 1/а1 + толщина материала в метрах / на коэффициент теплопроводности материала + 1/а2     где а1 — это коэффициент теплообмена у внутренней поверхности ограждения, равный 8,7 Вт/мC; где а2   —  это коэффициент теплообмена у наружной поверхности ограждения, равный 23 Вт/мC;   Исходя из этой формулы, для Москвы и Московской области норматив на сопротивление теплопередаче для стен высчитывался 3,16 мC/Вт. Поэтому огромное количество частных застройщиков, начиная строить свои дома сейчас, пытаются рассчитать толщину стен в своем доме, опираясь именно на эту цифру. Несмотря на то, что СНиП II-3-79* Строительная теплотехника прекратил свое действие 21.10.2003 г. я сделал два расчета на базе этого уже не существующего СНиПа для того, чтобы показать, как реально выглядели сухие и правдивые цифры для толщины стены согласно этому СНиПу:         для   материалов в сухом состоянии;       для   материалов при условиях эксплуатации Б  ____________________________________________________________________________________ Расчетная толщина стены, при использовании данных о сопротивлении теплопередаче материалов  в сухом состоянии в соответствии с приложениями 1 и 2  СНиП II-3-79* Строительная теплотехника и ГОСТ 19222-84, ГОСТ 25485-89, ГОСТ 530-2007 (без учета штукатурного слоя): 1) сухая сосна плотностью 500 кг/м3 ,  теплопроводность в сухом состоянии =  0,09 Вт/мC:        1/8,7+ 0,27/0,09+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 27 см. 2) арболит плотностью 500 кг/м3 , конструкционный,  со средней плотностью свыше 500 до 850 кг/м3, ГОСТ 19222-84 «Арболит и изделия из него. Общие технические условия»; теплопроводность в сухом состоянии = 0,095 Вт/мC:        1/8,7+ 0,29/0,095+1/23=0,1149+3,0526+0,0434=        3,21 мC/Вт = стена 29 см. 3) газобетон плотностью 500 кг/м3 , конструкционно-теплоизоляционный, маркаD500 по ГОСТ 25485-89 БЕТОНЫ ЯЧЕИСТЫЕ; теплопроводность в сухом состоянии = 0,12 Вт/мC:        1/8,7+ 0,36/0,12+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 36 см.    3) газобетон плотностью 400 кг/м3 , теплоизоляционный, марка D400 по ГОСТ 25485-89  БЕТОНЫ ЯЧЕИСТЫЕ; теплопроводность в сухом состоянии = 0,11 Вт/мC:       1/8,7+ 0,33/0,11+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 33 см. Примечание: согласно ГОСТ 25485-89  БЕТОНЫ ЯЧЕИСТЫЕ (этот ГОСТ прекратил свое действие в части касающейся ячеистых бетонов автоклавного твердения 01.01.2009 г.) газобетон марки D400 являлся теплоизоляционным , и его нельзя было использовать для строительства несущих стен. Это было связано с низкой прочностью газобетона марки D400. У газобетона марки  D400 класс по прочности на сжатие был B1; B1,5      4) камень рядовой поризованный RAUF 14,5NF (510х253х219)  плотностью800 кг/м3, конструкционный — ГОСТ 530-2007 Кирпич и камни керамические. Общие технические условия; теплопроводность в сухом состоянии = 0,18 Вт/мC:        1/8,7+ 0,54/0,18+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 54 см. 5) керамический одинарный эффективный рядовой кирпич (250х120х65)  плотностью 1280 кг/м3, конструкционный — ГОСТ 530-2007 Кирпич и камни керамические. Общие технические условия; теплопроводность в сухом состоянии = 0,41 Вт/мC:        1/8,7+ 1,23/0,41+1/23=0,1149+3+0,0434=                    3,16 мC/Вт = стена 1 м. 23см. ___________________________________________________________________________________ Прежде, чем привести расчеты о толщине стены при условиях эксплуатации Б, стоит пояснить, а что же это такое — условия эксплуатации Б?  Необходимо ли для вашего дома делать расчеты на основании условий эксплуатации Б или нет, зависит от того, какой у вас в доме влажностный режим, и в какой климатической зоне с точки зрения влажности, ваша местность находится. Все данные и таблицы об этом есть в  СНиП II-3-79* Строительная теплотехника, но я в этой статье, приведу лишь 2 таблицы:   Режим  Влажность внутреннего воздуха, %, при температуре     до 12С  св. 12 до 24С  св. 24С  Сухой  До 60  До 50  До 40  Нормальный Св. 60 до 75  Св. 50 до 60  Св. 40 до 50  Влажный  Св. 75  Св. 60 до 75  Св. 50 до 60  Мокрый  — Св. 75  Св. 60    Влажностный режим помещений (по табл. 1) Условия эксплуатации А и Б в зонах влажности (по прил. 1*)   сухой  нормальный влажный  Сухой  А  А  Б  Нормальный  А  Б  Б  Влажный или мокрый  Б  Б  Б  Хочу лишь отметить, что по СНиП II-3-79* Строительная теплотехника есть 3 зоны по влажности: сухая, нормальная и влажная. Московская область находится  в нормальной зоне по влажности и в ней расчеты принимаются при условиях эксплуатации Б.   Расчетная толщина стены при использовании данных о сопротивлении теплопередаче материалов при условиях эксплуатации Б, в соответствии с приложениями 1 и 2 СНиП II-3-79* Строительная теплотехника и ГОСТ 19222-84, ГОСТ 25485-89, ГОСТ 530-2007  (без учета  штукатурного слоя): 1) сосна плотностью 500 кг/м3 ,  теплопроводность в условиях эксплуатации Б = 0,18 Вт/мC:        1/8,7+ 0,54/0,18+1/23=0,1149+3,0526+0,0434=          3,16 мC/Вт = стена 54 см. 2) арболит плотностью 500 кг/м3 , конструкционный — со средней плотностью свыше 500 до 850 кг/м3, СНиП II-3-79* Строительная теплотехника; теплопроводность при условиях эксплуатации Б = 0,19 Вт/мC:        1/8,7+ 0,57/0,19+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 57 см. 3) газобетон плотностью 500 кг/м3 , конструкционно-теплоизоляционный, маркаD500 по ГОСТ 25485-89 БЕТОНЫ ЯЧЕИСТЫЕ; теплопроводность при условиях эксплуатации Б (взята линейная интерполяция между марками 400 и 600  СНиП II-3-79* Строительная теплотехника) = 0,21 Вт/мC:        1/8,7+ 0,63/0,21+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 63 см. 3) газобетон плотностью 400 кг/м3 , теплоизоляционный, марка D400 по ГОСТ 25485-89 БЕТОНЫ ЯЧЕИСТЫЕ; теплопроводность при условиях эксплуатации Б = 0,15 Вт/мC:        1/8,7+ 0,45/0,15+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 45 см. Примечание: согласно ГОСТ 25485-89  БЕТОНЫ ЯЧЕИСТЫЕ (в части, касающейся ячеистых бетонов автоклавного твердения, этот ГОСТ прекратил свое действие 01.01.2009 г.) газобетон марки D400 являлся теплоизоляционным, и его нельзя было использовать для строительства несущих стен. Это было связано с низкой прочностью газобетона марки D400. У газобетона марки  D400 класс по прочности на сжатие был B1; B1,5     4) камень рядовой поризованный RAUF 14,5NF (510х253х219)  плотностью 800 кг/м3, конструкционный, ГОСТ 530-2007 Кирпич и камни керамические. Общие технические условия; теплопроводность при условиях эксплуатации Б (при влажности материала 2%)  = 0,24 Вт/мC:        1/8,7+ 0,72/0,24+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 72 см. 5) керамический одинарный эффективный рядовой кирпич (250х120х65)  плотностью 1320 кг/м3, конструкционный, ГОСТ 530-2007 Кирпич и камни керамические. Общие технические условия; теплопроводность при условиях эксплуатации Б ( при влажности материала 2%)         = 0,58 Вт/мC:        1/8,7+ 1,74/0,58+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 1 м. 74 см.   Как видно из расчетов, несущие стены дома для вышеперечисленных строительных материалов при условиях эксплуатации Б должны быть толщиной 50 см. и более. Но ведь в реальности этого нет. Стены из сосны толщиной в 54 см. не встречаются даже в тайге, где лес бесплатный. Да и стены домов из арболита и газобетона толщиной 57 см. и 63 см. соответственно, тоже представить трудно. Тогда встает резонный вопрос: А какой толщины должны быть стены, и какими нормами надо руководствоваться при строительстве своего дома сегодня?. Застройщикам Московской области в наши дни  следует руководствоваться одним основным документом: 1. СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 В нашей стране есть огромное количество жилых домов с толщиной стен в 2,5  керамического или силикатного полнотелого кирпича (62 см.) Такой кирпич имеет теплопроводность примерно 0,7 Вт/мC при условиях эксплуатации Б (при влажности материала 2%). Для того чтобы выполнить условия СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 в наше время стены из такого кирпича в Московском регионе должны иметь ширину 2 м. 10 см. На этом простом примере видно, что современные требования к условиям энергосбережения почти в 4 раза жестче, чем старые. В Советском Союзе топливо стоило копейки, поэтому вопросам энергосбережения никто не уделял никакого внимания. Ну а как же миллионы россиян, живущих в домах со стенами из полнотелого кирпича толщиной 62 см.? Ведь у них в квартирах те же самые 20 градусов по Цельсию, да и жить  в кирпичных домах им так же комфортно, как и современным застройщикам. Просто все дело в том, что СНиП II-3-79* СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА, действовавший до 21.10.2003 г. и последний СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 не распространяются на дома, построенные до их введения. Поэтому в нашей системе ЖКХ и осуществляется перекрестное субсидирование коммунальных услуг, в результате чего мы получаем среднюю температуру по больнице — тариф на отопление одинаков как для жителей старых домов, полностью не соответствующих современным требованиям, так и для домов новых серий и конструкций, полностью удовлетворяющих требованиям  СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003. Итак, какие же требования к толщине стен предъявляет СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 ?      5.1 Нормами установлены три показателя тепловой защиты здания:        а) приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций здания;      б) санитарно-гигиенический, включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности выше температуры точки росы;      в) удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя.      Требования тепловой защиты здания будут выполнены, если в жилых и общественных зданиях будут соблюдены требования показателей «а» и «б» либо «б» и «в». В зданиях производственного назначения необходимо соблюдать требования показателей «а» и «б». 5.2 С целью контроля соответствия нормируемых данными нормами показателей на разных стадиях создания и эксплуатации здания следует заполнять согласно указаниям раздела 12 энергетический паспорт здания. При этом возможно превышение нормируемого удельного расхода энергии на отопление всего здания при соблюдении требований пункта 5.3., а именно: нормируемые значения сопротивления теплопередаче ограждающих конструкций должны соответствовать цифрам, приведенным в СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003, таблица 4.  Также, в таблице 4 используется такое понятие как Градусо-сутки отопительного периода (ГСОП). Чтобы определить конкретную цифру ГСОП для Москвы, необходимо заглянуть в ТСН НТП — 99 МО. Для Москвы ГСОП (градусо-сутки отопительного периода) равны 5027 Ссут. Таким образом, чтобы выполнить требования СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 по тепловой защите своего дома, у вас есть два варианта: Вариант №1. Вы должны полностью выполнить требования п.5.3 СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003, и ваши стены должны иметь сопротивление теплопередаче при условиях эксплуатации Б не ниже 3,16 мC/Вт (для Московской области). Помните, что вы должны все расчеты осуществлять на основе реальных расчетных показателей, подсчитанных при условиях эксплуатации Б. И если по таким расчетам, у вас будет получаться стена из какого-либо материала без утеплителя, скажем толщиной в 60 см., то вы должны сделать стену именно такой толщины. При соблюдении данного условия, к вам никто не будет предъявлять требований по  удельному расходу энергии на отопление. Вариант №2. Вы можете не соблюдать требование по толщине стены, и ваши стены могут иметь сопротивление теплопередаче стены ниже 3,16 мC/Вт   (для Московской области).  Но в этом случае, вы обязаны выполнить подпункты б и впункта 5.1. СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003, а именно:       б) санитарно-гигиенический показатель тепловой защиты здания, включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности выше температуры точки росы;      в) удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя. Чтобы понять, какой все-таки должна быть толщина стен для домов в Московской области в соответствие с вариантом №2, необходимо пояснить, что такое уровеньсанитарно-гигиенического комфорта в помещении. Температура внутренней поверхности дома не должна сильно отличаться от температуры воздуха в помещении. Разница должна быть менее заданного значения, т.е. нормируемого температурного перепада. Чем больше тепловое сопротивление ограждения, тем выше температура на его внутренней поверхности. Вот данные из СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003, таблица 5 (нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции)   Здания и помещения Нормируемый температурный перепад в C для      наружных стен   покрытий и чердачных перекрытий   перекрытий над проездами, подвалами и подпольями зенитных фонарей   1. Жилые, лечебно-профилактические и детские учреждения, школы, интернаты 4,0 3,0   2,0         Из этой таблицы видно, что нормируемый температурный перепад для наружных стен = 4 C. Почему взяли именно такое значение нормируемого температурного перепада, а не какое-то иное? Все дело в том, что при таком значении нормируемого температурного перепада или при значении нормируемого температурного перепада для наружных стен меньше  4 C не происходит образования конденсата. Чтобы понять, почему это важно, необходимо вспомнить школьные знания. В школьном курсе физики изучалось такое понятии, как точка росы. Что это такое? Точка росы — это такое соотношение температуры и влажности воздуха, при котором на более холодной поверхности конденсируется вода из воздуха. Мы с этим явлением сталкиваемся постоянно в повседневной жизни —  например, запотевание посуды, вынутой из холодильника; или стекла автобусов, покрывающиеся инеем в холодную погоду и т.д. Выпадающий конденсат увеличивает влажность стен, тем самым снижая сопротивление теплопередаче этих стен и сокращая срок службы ограждающих конструкций дома. Именно поэтому, для того, чтобы в вашем доме соблюдались условия санитарно-гигиенического комфорта в помещении, значение нормируемого температурного перепада для наружных стен должно быть равно 4 C или должно быть ниже 4 C. Если произвести соответствующие расчеты, то будет видно, что минимальное значение полного сопротивления теплопередачи наружной стены при условиисанитарно-гигиенического комфорта в помещении будет не более 1,2 м2.оС/Вт. Этот показатель можно применить  для большинства районов Центрального региона России.  Таким образом, первым условием соответствия требованиям СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 по тепловой защите зданий по варианту №2 будет сопротивление теплопередаче стены вашего дома не ниже 1,2 м2.оС/Вт. Вторым условием по варианту №2 будет выполнение требований по удельному расходу тепловой энергии всего здания. Согласно п.п. 21 п. П3.VI. Теплотехнические показатели ТСН НТП — 99 МО  в случае удовлетворения главному требованию по удельному расходу тепловой энергии системой теплоснабжения на отопление всего здания приведенное сопротивление теплопередаче для отдельных элементов наружных ограждений может приниматься ниже требуемых значений.  Т.е. фактическое сопротивление теплопередачи стены вашего дома, может быть согласовано в сторону уменьшения. На основании этого пункта, вы можете иметь сопротивление теплопередаче стены ниже

Толщина наружных стен дома с примером расчета на газобетоне

Методический материал для самостоятельного расчета толщины стен дома с примерами и теоретической частью.

Часть 1. Сопротивление теплопередаче – первичный критерий определения толщины стены

Чтобы определится с толщиной стены, которая необходима для соответствия нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.

Сопротивление теплопередаче – это свойство материала, которое показывает, насколько способен удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло в ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1°С. Чем выше значение данного коэффициента – тем «теплее» материал.

Все стены (несветопрозрачные ограждающие конструкции) считаются на термоспротивление по формуле:

R=δ/λ (м²·°С/Вт), где:

δ – толщина материала, м;

λ — удельная теплопроводность, Вт/(м ·°С) (можно взять из паспортных данных материала либо из таблиц).

Полученную величину R_общ сравнивают с табличным значением в СП 23-101-2004.

Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо·сутки». Правила рекомендуют следующие соотношения.

Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен

Материал стены		Сопротивление теплопередаче (м2·°С/Вт) / область применения (°С·сут)
конструкционный	теплоизоляционный	Двухслойные с наружной теплоизоляцией	Трехслойные с изоляцией в середине	С невентили- руемой атмосферной прослойкой	С вентилируемой атмосферной прослойкой
Кирпичная кладка	Пенополистирол	5,2/10850	4,3/8300	4,5/8850	4,15/7850
	Минеральная вата	4,7/9430	3,9/7150	4,1/7700	3,75/6700
Керамзитобетон (гибкие связи, шпонки)	Пенополистирол	5,2/10850	4,0/7300	4,2/8000	3,85/7000
	Минеральная вата	4,7/9430	3,6/6300	3,8/6850	3,45/5850
Блоки из ячеистого бетона с кирпичной облицовкой	Ячеистый бетон	2,4/2850	—	2,6/3430	2,25/2430
Примечание. В числителе (перед чертой) – ориентировочные значения приведенного сопротивления теплопередаче наружной стены, в знаменателе (за чертой) — предельные значения градусо-суток отопительного периода, при которых может быть применена данная конструкция стены.

Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».

Также следует учитывать климатические условия зоны, где возводится здание: для разных регионов разные требования из-за разных температурных и влажностных режимов. Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо будет скорректировать теплопроводность с учетом влажности (в большую сторону: повышенная влажность снижает термосопротивление), во втором – можно оставить «как есть», в третьем – обязательно учитывать, что теплопроводность материала вырастет из-за большего перепада температур.

Часть 2. Коэффициент теплопроводности материалов стен

Коэффициент теплопроводности материалов стен – эта величина, которая показывает удельную теплопроводность материала стены, т.е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1°С. Чем ниже значение коэффициента теплопроводности стен – тем здание получится теплее, чем выше значение – тем больше придется заложить мощности в систему отопления.

По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень влажности (который увеличивает уровень плотности материала, и, соответственно, повышает его теплопроводность) и многие другие факторы. Как правило, табличную теплопроводность необходимо уменьшать минимум на 24% для получения оптимальной конструкции для умеренных климатических зон.

Часть 3. Минимально допустимое значение сопротивления стен для различных климатических зон.

Минимально допустимое термосопротивление рассчитывается для анализа теплотехнических свойств проектируемой стены для различных климатических зон. Это нормируемая (базовая) величина, которая показывает, каким должно быть термосопротивление стены в зависимости от региона. Сначала вы выбираете материал для конструкции, просчитываете термосопротивление своей стены (часть 1), а потом сравниваете с табличными данными, содержащимися в СНиП 23-02-2003. В случае, если полученное значение окажется меньше установленного правилами, то необходимо либо увеличить толщину стены, либо утеплить стену теплоизоляционным слоем (например, минеральной ватой).

Согласно п. 9.1.2 СП 23-101-2004, минимально допустимое сопротивление теплопередаче R_о (м²·°С/Вт) ограждающей конструкции рассчитывается как

R_о = R₁+ R₂+R₃, где:

R₁=1/α_вн, где α_вн – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м² × °С), принимаемый по таблице 7 СНиП 23-02-2003;

R₂ = 1/α_внеш, где α_внеш — коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м² × °С), принимаемый по таблице 8 СП 23-101-2004;

R₃ – общее термосопротивление, расчет которого описан в части 1 настоящей статьи.

При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом, слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в этом расчете не учитываются. А на поверхности конструкции, обращенной в сторону вентилируемой воздухом снаружи прослойки, следует принимать коэффициент теплоотдачи α_внеш равным 10,8 Вт/(м²·°С).

Таблица 2. Нормируемые значения термосопротивления для стен по СНиП 23-02-2003.

Жилые здания для различных регионов РФ	Градусо-сутки отопительного периода, D, °С·сут	Нормируемые значения сопротивления теплопередаче , R, м2·°С/Вт, ограждающих конструкций для стен
Астраханская обл., Ставропольский край, Краснодарский край	2000	2,1
Белгородская обл., Волгоградская обл.	4000	2,8
Алтай, Красноярский край, Москва, Санкт Петербург, Владимирская обл.	6000	3,5
Магаданская обл.	8000	4,2
Чукотка, Камчатская обл., г. Воркута	10000	4,9
	12000	5,6

Уточненные значения градусо-суток отопительного периода,  указаны в таблице 4.1 справочного пособия к СНиП 23-01-99* Москва, 2006.

Часть 4. Расчет минимально допустимой толщины стены на примере газобетона для Московской области.

Рассчитывая толщину стеновой конструкции, берем те же данные, что указаны в Части 1 настоящей статьи, но перестраиваем основную формулу: δ = λ·R, где δ – толщина стены, λ – теплопроводность материала, а R – норма теплосопротивления по СНиП.

Пример расчета минимальной толщины стены из газобетона с теплопроводностью 0,12 Вт/м°С в Московской области со средней температурой внутри дома в отопительный период +22°С.

1. Берем нормируемое теплосопротивление для стен в Московском регионе для температуры +22°C: R_req= 0,00035·5400 + 1,4 = 3,29 м²°C/Вт
2. Коэффициент теплопроводности λ для газобетона марки D400 (габариты 625х400х250 мм) при влажности 5% = 0,147 Вт/м∙°С.
3. Минимальная толщина стены из газобетонного камня D400: R·λ = 3,29·0,147 Вт/м∙°С=0,48 м.

Вывод: для Москвы и области для возведения стен с заданным параметром теплосопротивления нужен газобетонный блок с габаритом по ширине не менее 500 мм , либо блок с шириной 400 мм и последующим утеплением (минвата+оштукатуривание, например), для обеспечения характеристик и требований СНиП в части энергоэффективности стеновых конструкций.

Таблица 3. Минимальная толщина стен, возводимых из различных материалов, соответствующих нормам теплового сопротивления согласно СНиП.

Материал	Толщина стены, м	Тепло- проводность,  Вт/м∙°С	Прим.
Керамзитоблоки	0,46	0,14	Для строительства несущих стен используют марку не менее D400.

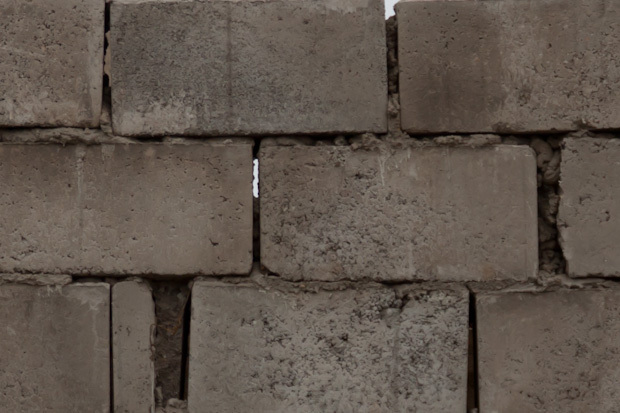

Шлакоблоки	0,95	0,3-0,5
Силикатный кирпич	1,25	0,38-0,87
Газосиликатные блоки d500	0,40	0,12-0,24	Использую марку от D400 и выше для домостроения
Пеноблок	0,20-0.40	0,06-0,12	строительство только каркасным способом
Ячеистый бетон	От 0,40	0,11-0,16	Теплопроводность ячеистого бетона прямо пропорциональна его плотности: чем «теплее» камень, тем он менее прочен.
Арболит	0,23	0,07 – 0,17	Минимальный размер стен для каркасных сооружений
Кирпич керамический полнотелый	1,97	0,6 – 0,7
Песко-бетонные блоки	4,97	1,51	При 2400 кг/м³ в условиях нормальной температуры и влажности воздуха.

Часть 5. Принцип определения значения сопротивления теплопередачи в многослойной стене.

Если вы планируете построить стену из нескольких видов материала (например, строительный камень+минеральный утеплитель+штукатурка), то R рассчитывается для каждого вида материала отдельно (по этой же формуле), а потом суммируется:

R_общ= R₁+ R₂+…+ R_n+ R_a.l где:

R₁-R_n — термосопротивления различных слоев

R_a.l – сопротивление замкнутой воздушной прослойки, если она присутствует в конструкции (табличные значения берутся в СП 23-101-2004, п. 9, табл. 7)

Пример расчета толщины минераловатного утеплителя для многослойной стены (шлакоблок — 400 мм, минеральная вата — ? мм, облицовочный кирпич — 120 мм) при значении сопротивления теплопередаче 3,4 м²*Град С/Вт (г. Оренбург).

R=Rшлакоблок+Rкирпич+Rвата=3,4

Rшлакоблок = δ/λ = 0,4/0,45 = 0,89 м²×°С/Вт

Rкирпич = δ/λ = 0,12/0,6 = 0,2 м²×°С/Вт

Rшлакоблок+Rкирпич=0,89+0,2 = 1,09 м²×°С/Вт (<3,4).

Rвата=R-(Rшлакоблок+Rкирпич) =3.4-1,09=2,31 м²×°С/Вт

δвата=Rвата·λ=2,31*0,045=0,1 м=100 мм (принимаем λ=0,045 Вт/(м×°С) – среднее значение теплопроводности для минеральной ваты различных видов).

Вывод: для соблюдения требований по сопротивлению теплопередачи можно использовать керамзитобетонные блоки в качестве основной конструкции с облицовкой ее керамическим кирпичом и прослойкой из минеральной ваты теплопроводностью не менее 0,45 и толщиной от 100 мм.

Какой должна быть толщина стены дома (несущей, наружной, внутренней)? :: SYL.ru

Несмотря на достаточно стремительное развитие строительных технологий и появление новых видов стройматериалов, кирпич, как и прежде, остается самым популярным и востребованным. Объясняется это очень просто: он обладает прочностью, долговечностью и отличными эксплуатационными характеристиками. Кирпичная стена, построенная по всем правилам и имеющая толщину, рассчитанную с учетом назначения и типа постройки, сможет прослужить несколько десятков лет.

Достоинства кирпича

Кирпич является очень надежным материалом. Если кирпичная кладка положена по технологии и имеет нужную толщину, она без проблем сможет выдерживать большие нагрузки от кровельной конструкции, этажей, перекрытий. Помимо того, этот строительный материал наделен такими качествами, как хорошая звукоизоляция, довольно низкая теплопроводность, высокая стойкость к изгибу и деформации, морозостойкость, долговечность.

Кирпичная кладка, рассчитанная согласно установленным стандартам, не требует возведения громоздкого фундамента, но при этом она будет иметь отличную несущую способность. Но все эти качества могут быть утеряны, если не учтена толщина стен дома, необходимая для конкретных условий.

К недостатку кирпича можно отнести то, что он уступает многим стеновым стройматериалам по тепло- и звукозащитным характеристикам. Например, когда на улице -30 °С (а на территории России это не редкость), толщина наружных стен должна составлять 64 см. Тогда как при таких же климатических условиях вполне хватит толщины стен из бруса 18 см.

Что учитывать при выборе типа кладки кирпичной стены

Выбирая толщину стен из кирпича, важно учитывать:

• Предполагаемую нагрузку. Ведь если дом одноэтажный, то нагрузка, разумеется, будет совершенно иной, чем в многоэтажном. Помимо этажности, большое значение имеет функциональное назначение кладки.
• Климатические условия. Любое здание должно обеспечивать необходимую температуру внутри дома. Иными словами, при строительстве кирпичной стены ее толщина должна быть таковой, чтобы она сохраняла тепло в помещении и не промерзала в зимнее время года без отопления.
• Соответствие стандартам. При расчете толщины кирпичной стены необходимо руководствоваться действующими ГОСТами, чтобы возводимое сооружение при эксплуатации было полностью безопасным.
• Эстетический вид. Различные виды кладки выглядят по-разному. Например, кладка в один кирпич, как правило, выглядит более элегантно, чем аналогичная в полтора или два кирпича.

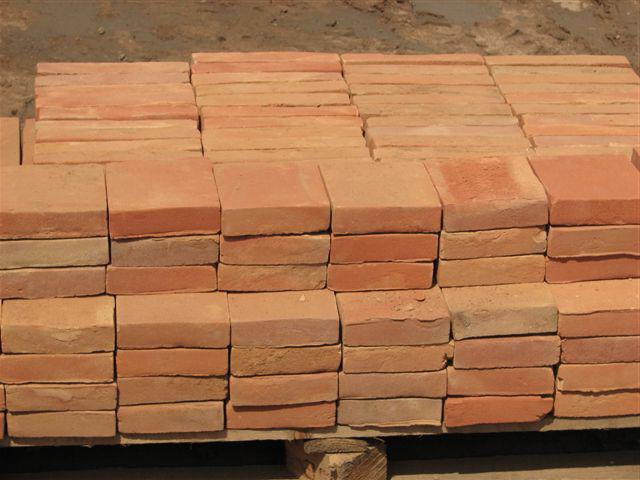

Размеры кирпича

Современный рынок стройматериалов предлагает покупателям разнообразные виды кирпича:

• Одинарный. Размеры такого кирпича: высота равна 6,5 см, длина – 25 см, ширина составляет 12 см. Теплопроводность такого кирпича составляет 0.6-0.7 Вт/мС.
• Полуторный. Его размеры следующие: длина — 25 см, высота — 8,8 см и ширина — 12 см,. С финансовой точки зрения такой кирпич намного эффективнее использовать для возведения наружных несущих стен.
• Двойной. Его параметры: длина — 25 см, ширина равна 12 см, высота — 13,8 см.

С финансовой точки зрения полуторные и двойные кирпичи наиболее эффективны. Их размер позволяет возводить несущие стены или цоколь строений большей толщины, используя меньше раствора, нежели необходимо при строительстве аналогичных домов из одинарного кирпича.

Какой должна быть толщина стены

Рассмотрим параметры, которые зависят от толщины стены из кирпича.

• Устойчивость, прочность и надежность строения. Важно учитывать, что, когда строится несущая внутренняя или наружная кирпичная стена, она должна быть достаточной толщины, чтобы обеспечивать устойчивость здания и быть способной выдерживать не только вес перекрытий и всех этажей, но и отрицательные внешние воздействия природных явлений, таких как ветер, снег и дождь.
• Долговечность возводимого здания. Данный параметр обеспечивают множество факторов, в числе которых соблюдение технологий строительства, учет особенностей климата и грунта, правильный выбор материалов и т. д. Однако прочность и толщина стены стоят в данном списке на первом месте.
• Звуковая и тепловая изоляция. При возведении кирпичной стены ее ширина должна рассчитываться таким образом, чтобы она смогла оптимально обеспечить изоляцию от холода и внешних звуков. Таким образом, чем толщина кирпичной стены больше, тем она эффективнее защищает от этих факторов. Однако здесь нужно принимать во внимание стоимость стройматериалов. Возводить стены толще, чем предусмотрено стандартами для определенных климатических зон, просто нерационально.

Стандартные размеры кирпичной кладки

Одной из главных характеристик кирпичного строения является толщина стены. Определить ее совсем не сложно. Согласно установленным нормам и стандартам, данная величина должна быть кратна половине длины кирпича, т. е. 12 см.

Но сегодня на заводах выпускаются кирпичные блоки разного типоразмера. Кроме того, строители при работе с этим материалом применяют разные схемы кладки. А это означает, что стены в итоге будут разными по ширине.

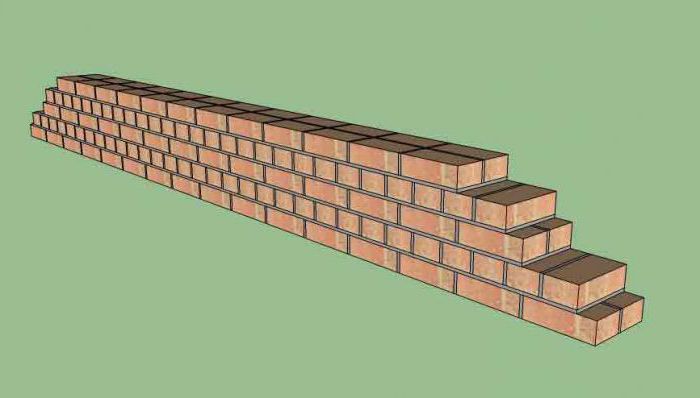

Толщина стены, согласно СНИП, в зависимости от типа кладки и количества используемых кирпичей:

• полкирпича – толщина стен 12 см;

• один кирпич – составляет 25 см;
• полтора кирпича – стены 38 см;

• два кирпича – 51 см;
• два с половиной кирпича — 64 см.

Какая толщина стены считается наиболее экономически обоснованной?

Многие профессиональные строители считают, что ширина кирпичной стены, превышающая 38 см, является экономически нецелесообразной. Сам по себе кирпич — очень прочный материал, поэтому для усиления конструкции и улучшения теплоизоляции выгоднее использовать иные дополнительные мероприятия, а не увеличивать толщину стен. Тяжелое сооружение только увеличит нагрузку на фундамент. В результате затраты на строительство значительно возрастут, так как основу здания нужно будет усиливать.

Толщина внутренних стен

Внутренние перегородки конструкции предназначены для разделения всей площади дома на отдельные помещения, а также для звуко- и теплоизоляции комнат. Оптимальная толщина стен из кирпича, расположенных внутри строения – 12 см (возведение в полкирпича). Для комфортного проживания таких размеров вполне достаточно.

Нередко при строительстве кирпичные блоки укладывают «на ребро». Это позволяет получить более тонкие перегородки – всего 6,5 см. На этом можно значительно сэкономить на расходном материале. Правда, тепло- и звукоизоляционные качества комнат будут оставлять желать лучшего.

Наружные кирпичные стены

Чтобы наружные стены служили прочной опорой и выполняли теплоизоляционные функции, их толщина должна быть минимум 25 см.

Если толщина несущих стен будет недостаточной, зимой при низких температурах они начнут мокреть. Тогда придется либо утолщать сооружение, либо дополнительно утеплять его. Оба варианта подразумевают дополнительные финансовые затраты.

Несущие кирпичные стены и их толщина

Наружные несущие стены предназначены для того, чтобы нести на себе всю тяжесть верхних этажей, крыши и перегородок. Естественно, они должны быть гораздо прочнее других.

При выборе толщины несущих стен учитываются следующие факторы:

• климатические особенности;
• место расположения будущего здания;
• размеры и планировка строения;
• предполагаемый бюджет строительства.

При этом нужно понимать, что толщина несущих стен должна составлять минимум 38 см (что соответствует кладке в 1,5 кирпича), а в холодных регионах — 51-64 см.

В жилом здании некоторые внутренние кирпичные перегородки тоже несущие. Здесь вполне будет достаточно сделать кладку в 1 кирпич, при этом толщина стен дома будет составлять 25 см. Подобная конструкция выдержит любые нагрузки, не давая трещин и не деформируясь.

Как уменьшить толщину кирпичной кладки путем улучшения теплоизоляции

Каждого застройщика, естественно, волнует цена вопроса, и, конечно же, есть желание максимально удешевить данный процесс. Но при этом сделать так, чтобы экономия не отразилась на надежности, долговечности и теплоизоляционных качествах постройки.

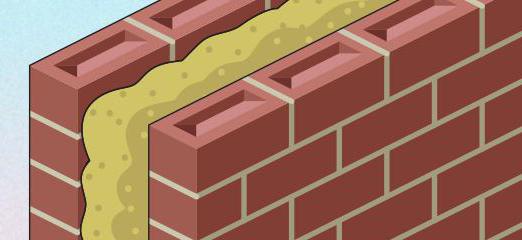

Существует технология колодцевидной кладки, принцип которой заключается в возведении несущих наружных стен в 2 ряда. Пустое пространство, которое остается между ними, заполняется пористым материалом:

• легкой бетонной смесью;
• шлаком;
• органическим утеплителем;
• керамзитом;
• пенополистиролом.

Такая конструкция наружных несущих стен позволяет значительно сократить количество кирпича, снизить вес постройки, повысить шумо- и теплоизоляцию. Такие стены получаются прочными, толстыми и надежными.

В качестве дополнительной теплоизоляции можно сделать вентилируемый фасад, используя специальные теплоизоляционные панели, различные облицовочные материалы или штукатурку.

При отделке кирпичом наружных стен их нужно с внутренней стороны утеплить. Эта операция выполняется следующим образом:

• Внутренняя поверхность наружных стен обшивается утеплителем.
• На утеплитель монтируется пароизоляционная пленка.
• Полученная конструкция покрывается армирующей металлической сеткой и штукатурится.
• Выполняется декоративная отделка стен. Отделочные материалы выбираются в зависимости от вкуса владельцев дома.

Использование такой технологии обеспечивает постройке высокие эксплуатационные характеристики, сокращая при этом расходы на строительство.

СНИП кирпичная кладка стен и перегородок: на что обращать внимание

Кирпич одинарный Кирпич модульных размеров Камень Камень модульных размеров Камни с горизонтальным расположением пустот

250 Непрямолинейность ребер и граней кирпича и камня, мм, не более: Отбитости углов и ребер глубиной от 10 до 15 мм — не более 2 шт. Трешины протяженностью по постели полнотелого кирпича — до 30 мм, пустотелых изделий не более чем до первого ряда пустот (на кирпиче — на всю толщину, на камнях— 1/2 ложковой или тычковой граней) — не более 1 шт. Общее количество кирпича и камней в партии, не отвечающих выше­приведенным требованиям, не должно превышать 5%. Количество половняка в партии не должно быть более 5%. Кирпич и камни керамические лицевые Кирпич и камни по форме, размерам и расположению пустот в изделиях должны отвечать требованиям ГОСТ 530—95. Отклонения от размеров, мм, не более: — по толщине — +3, —2. Непрямолинейность лицевых поверхностей и ребер, мм, не более: по ложку — 3; по тычку — 2. Отбитость или притупленность углов и ребер длиной от 5 до 15 мм — не более 1 шт. Общее количество кирпича и камней в партии, не отвечающих вышеприведенным требованиям, включая парный половняк, не должно превышать 5%. На глазурованной поверхности кирпича не допускается более 3 шт. мушек (темных точек) диаметром более 3 мм (на поверхности камня — не более 6 шт.). Кирпич и камни силикатные Отбитости углов и ребер глубиной от 10 до 15 мм — 1 шт. (для лицевых) — 3 шт. (для рядовых). Недогас (дефекты от недогашенной смеси) не допускается. Трещины в рядовом кирпиче и камнях, пересекающие два смежных ребра одной ложковой грани и протяженностью до 40 мм по постелям, в количестве более одной на изделии не допускаются. Количество изделий с указанными трещинами в партии не должно быть более 10%. Количество половняка в партии лицевых изделий не должно быть более 2%, а рядовых — 3%. Общее количество кирпича и камней с недопустимыми по количеству и размерам отбитостями в партии не должно быть более 5%. Растворы строительные Подвижность растворной смеси: — при подаче растворонасосом — 14 см; — для кладки из обыкновенного кирпича — 9—13 см; — для кладки из пустотелого кирпича или керамических камней — 7—8см. Величина зерен песка в кладочных растворах должна быть не более 2,5мм и не более 10% по массе. Указания по производству работ СНиП 3.03.01-87 пп. 7.2, 7.13, 7.15, прилож. 15 Работы по возведению перегородок должны выполняться в соответствии с проектом. Раствор, применяемый при кладке, следует использовать до начала схватывания и периодически перемешивать во время использования. Применение обезвоженных растворов не допускается. Высота неармированных перегородок, не раскрепленных перекрытиями или временными креплениями, не должна превышать: — для перегородок толщиной 12 см— 1,8 м; — то же толщиной 9 см — 1,5 м. При возведении перегородки, связанной со стенами, при расстоянии между ними, не превышающем 3,5Н, допускаемую высоту перегородки можно увеличивать на 15%, при расстоянии не более 2,5Н — на 25%, при расстоянии не более 1,5Н — на 40% (где Н — высота стен). Вертикальность кладки, горизонтальность ее рядов необходимо проверять по ходу выполнения кладки (через 0,5—0,6 м высоты) с указанием обнаруженных отклонений в пределах яруса. СНИП кирпичная кладка стен и перегородок: на что обращать внимание Многими специалистами кирпичная (каменная) кладка считается лучшим материалов для стен жилых зданий. Стены, или другие элементы, выполненные из кирпичной (каменной) кладки обладают хорошей несущей способностью, долговечностью, относительно хорошими теплотехническими свойствами и прекрасной надежностью. Но все описанные выше достоинства возможны только при правильной и качественной кладке, что в последнее время становится большой проблемой. Следует понимать, что выполненная некачественно кирпичная (каменная) кладка не только не теряет все свои достоинства, но и может представлять опасность или привести к полному демонтажу уже построенного дома. Пример: Совсем недавно, нашими специалистами производилось обследование кирпичного дома в пригороде Хабаровска, в результате которого было установлено, что в кладке наружных стен отсутствует заполнение вертикальных швов кладки цементно-песчаным раствором. Фактически стены не выполняют своих теплотехнических функций и в данном случае (по ряду факторов) требовалась полная перекладка стен, что фактически приводит к полному демонтажу здания. Конечно, проверку качества кирпичной (каменной) кладки лучше поручить профессионалам, но если такая возможность отсутствует, вы можете осуществить проверку основных требований самостоятельно, с помощью подручных материалов. Требования к кирпичной (каменной) кладке 1. Требования перевязки швов кладки Кирпичная (каменная) кладка должна выполняться с перевязкой швов. Существует большое количество различных видов перевязки швов кладки. Они зависят от используемого кирпича (камня), толщины стен и т.п., но важно одно – шов кладки предыдущего ряда ни в коем случае не должны совпадать со швом кладки последующего ряда. Проверить выполнение данного требования вы сможете визуально, если отделка стен ещё не выполнена, в противном случае потребуется вскрытие отделки. На рисунке слева показана кладка без перевязки швов, на рисунке справа пример правильной кладки стен. 2. Требования точности вертикального, горизонтального и прямолинейного положение поверхностей и углов кладки. Названия данного требования говорит само за себя. Для контроля данных параметров Вам потребуется уровень, если же он отсутствует можно воспользоваться любым ровным длинным элементом (труба, доска и т.п.), а также отвес, который возможно изготовить из нитки и любого груза. Произведите измерения каменной кладки как показано на рисунке ниже и сравните полученные данные с данными представленными в таблице Для проверки вертикальности кладки закрепите отвес верхней части (у потолка) кладки и замерьте отклонения от нитки в наиболее характерных местах. Далее сравните данные с нормативными значениями (указанными в таблице). 3. Требования к швам каменной кладки Первое и главное требование к швам каменной кладки – любой шов кладки (горизонтальный, вертикальный) заполняется цементно-песчаным раствором . Это аксиома, именно цементно-песчаный раствор обеспечивает соединение кирпичей, между собой образуя единую целую конструкцию. Образование глубоких вмятин и отверстий (более 20мм) в шве не допускается.Проверить данный параметр возможно визуально , при осмотре внутренней поверхности кладки возможно проверить горизонтальные швы. Контроль вертикальных швов можно произвести в местах оконных и дверных проёмах. 4. Требования к толщине швов кладки После проверки швов кладки на заполнение цементно-песчаным раствором необходимо проверить соответствия требований к ширине швов. Для проверки данного параметра вам потребуется рулетка.Измерения производятся следующим образом: Рулеткой измеряются 5-6 рядов кирпичной кладки (разом вместе со швами), после чего находят среднюю толщину шва, для этого: полученную величину 5 (или 6) рядов делят на 5 (или 6), и вычитают толщину кирпича (элемента). Полученные значения необходимо сравнить с установленными СП 15.13330.2012 «Каменные и армокаменные конструкции». Ниже представлена схема кладки с размерами швов для различных элементов Помимо вышеизложенных требований, которые возможно измерить самостоятельно, не менее важно также осуществлять проверку марки используемого кирпича кладки и марки раствора для кладки. Важно также знать, что для кладки цоколя не допускается использование силикатного кирпича, а для кладки столбов – битого кирпича. Если у вас возникли вопросы вы можете задать их в разделе “консультация” или в нашей в группе вконтакте. Также вы можете пригласить наших специалистов для проверки качества вашей кирпичной (каменной) кладки заказав услугу ” выезд специалиста” в разделе услуги, или позвонив по телефону. Дорогие друзья, просим вас поддержать наш проект и поделиться ссылкой на даннуюстатью в социальных сетях. Большое спасибо! Кирпичная кладка перегородок и правила ведения работ Кладка кирпичная перегородок пожалуй самая распространенная. Ведь это по сути универсальный материал, который прекрасно переносит непогоду и повышенную влажность. Поэтому данный материал вполне можно использовать и для помещений не отапливаемых. Сегодня мы расскажем, как класть перегородки, так же вы узнаете правила выполнения этой работы, и все сможете сделать самостоятельно. Все о перегородках из кирпича Обустройство помещения, его перепланировка должны соответствовать определенным нормам. Кирпичная кладка перегородок снип это все регламентирует и есть конкретные требования к подобным видам строительства, а именно: Самым подходящим строительным материалом в этом случае, является кирпич. Перегородка из кирпича прослужит намного дольше, более того, она довольна прочна и, практически, не пропускает звук. Вся работа делается в следующем порядке: Кирпичная кладка внутренних перегородок начинается именно с разметки: Разметка начинается в верхней части. Здесь надо отвесом спроектировать линию на нижнюю часть; Проводим две линии, на верхней и нижней части. Они должны быть полностью ровными. Пуза в кладке не должно быть. Выбираем материал Кирпичная кладка перегородок цена будет зависеть от материала изготовления: Выполнение кладки Кирпичная кладка перегородки стоимость окончательно сформируется после кладки. Она может делаться на простой цементный раствор. Он по сути универсальный. Если же надо сделать стену теплой, тогда лучше всего подойдет известковый состав. Ну а если стенка не большая и вы не хотите много замешивать, тогда можно воспользоваться и сухими смесями, которые есть в свободной продаже. Кирпичная перегородка своими руками Теперь разберемся, как правильно класть перегородки. Если нет возможности пригласить специалистов, то такую работу можно попытаться выполнить самостоятельно. Чтобы строительство было успешным, а новая стенка не огорчила своих хозяев, придется экстерном освоить все премудрости, связанные с кладкой кирпича. Как правило, межкомнатная кирпичная кладка стен и перегородок делается в половину кирпича, таким образом, стена без штукатурки должна иметь ширину 12 см. Кирпичная перегородка в полкирпича, это самая простая конструкция, возводя которую самостоятельно, можно получить серьезный опыт. Внимание: Если вы будете класть не полнотелый кирпич, а пустотелый. Вы значительно облегчите конструкцию и еще перегородка будет более теплоемкой. Правила возведения перегородки Технологическая карта на кирпичную кладку перегородок будет зависеть от параметров самой перегородки. Если она более полтора метра, тогда надо обязательно делать армирование. Этим вы увеличите надежность конструкции. Порядок проведения строительства Как класть кирпич перегородка видели многие, но не все знают процесс работы. Соблюдение данных рекомендаций поможет сделать задуманное качественно и без лишних, неоправданных затрат. Планируя строительство, следует придерживаться определенной очередности действий, которые обозначены ниже. Первый этап: разметка Необходимо подойти к делу с полной ответственностью, плохо сделанная разметка, станет причиной, по которой придется все начинать заново. Контурные линии выбиваются на полу и стенах. Дополнительно, потребуются параллельные линии, по ним будет определяться уровневый показатель. Второй этап: первый ряд кирпичной кладки Делается строго по разметке, на предварительно подготовленный слой гидроизоляции. С помощью предыдущего шва можно успешно отрегулировать уровень, чем ровнее ляжет первый ряд, тем качественней, а соответственно, прочней, получится перегородка. Третий этап: горизонтальные и вертикальные уровневые показатели Четкое соблюдение параметров, регулярные замеры и контроль помогут избежать таких неприятностей, как прогиб стены, который на языке строителей называется “пузо”. Четвертый этап: укладка кирпича Раствор наносится в виде полосы, толщиной 2 см, до края кирпичика с той и с другой стороны должно оставаться по 3 см. Кирпич надо двигать по раствору так, чтобы торцом он прижался к предыдущему и расположился горизонтально над нижним рядом. Таким образом, заполняются все швы. Если все сделать правильно, то получится идеальная стена под отделку, штукатурка ляжет ровно и красиво. Пятый этап: наблюдение В один день больше, чем полтора метра строить не рекомендуется. Раствор должен высыхать постепенно, основательно закрепляясь, в противном случае, возникает риск перекоса конструкции. Шестой этап: проем Обустраивается проем в стене в процессе кладки, которую следует вести от направляющей балки. Точность в соблюдении вертикальности линий, здесь так же важна, как и на любом другом этапе. Когда проем выложен, над ним укладывается перемычка из железобетона, как правило, приобретается готовая заранее. Если готовой перемычки нет, то придется ее отлить самостоятельно при помощи опалубки. На строительство перемычки потребуется железная арматура, диаметром не менее 10мм. Из арматуры вяжется каркас, в основании которого, должно быть 4 стержня. Толщина будущей перемычки не может быть больше толщины ряда. После того, как перемычка будет готова, можно продолжить кладку по той же схеме. Заключительный этап: стыковка с потолком Роль несущей стены межкомнатная перегородка никогда не выполняет, поэтому между ней и поверхностью потолка необходимо оставить пустой шов, толщиной не менее 2см. Построить кирпичную перегородку в половину кирпича не так уж трудно, как может показаться. Профессионалы считают, что такая работа по плечу домашнему мастеру, надо лишь запастись всем необходимым и проявить терпение. СНиП кирпичная кладка стен и перегородок не несущих нагрузки смотреть и не стоит, ведь нагрузки нет и стена будет стоять, главное использовать качественный материал. Кирпичная кладка перегородок дело не сложное, но ответственное. Поэтому не торопитесь и все делайте качественно. Посмотрев фото и видео вы все сделаете без проблем. СНИП кирпичная кладка стен и перегородок: на что обращать внимание Качество кирпичной кладки должен регулярно контролировать сам каменщик. Допускаемые отклонения в размерах и отклонения положений каменных конструкций установлены правилами производства и приемки работ. При приёмке выполненных работ проверяют: соответствие проекту; перевязку кладки, толщину и степень заполнения швов, горизонтальность рядов и вертикальность углов кладки; корректную установку закладных деталей, связей; расположение каналов и швов разного назначения; качество поверхности кладки и её облицовки. Для проверки качества выполнения кладки каменщик пользуется контрольно-измерительным инструментом. Допускаемые отклонения в кирпичной кладке стен и столбов. 1 Допускаемые неровности вертикальной поверхности стен при накладывании двухметровой рейки – 10мм, столбов – 5мм. 2 Допускаемое отклонение поверхностей и углов стен (столбов) от вертикали: на один этаж – 10мм; на всё здание высотой более двух этажей – 30мм. 3 Допускаемое отклонение (смещение) вертикальных осей оконных проемов – 20мм. 4 Допускаемое отклонение по ширине простенков – (-15)мм. 5 Допускаемое отклонение по отметкам опорных поверхностей стен (столбов) – (-10)мм. 6 Допускаемое отклонение по толщине стен – (+-15)мм, столбов – (+-10)мм. 7 Допускаемое отклонение (смещение) осей стен (столбов) – 10мм. 8 Допускаемое отклонение рядов кладки от горизонтали на 10 метров длины стены – 15мм. 9 Допускаемое отклонение по ширине проёмов – (+15)мм. 10 Средняя толщина горизонтальных швов в пределах высоты этажа – 12мм (толщина отдельных горизонтальных швов должна быть не менее 10 и не более 15мм. 11 Средняя толщина вертикальных швов – 10мм (толщина отдельных вертикальных швов должна быть не менее 8 и не более 12мм) Требования СНиП: кирпичная кладка Когда приходит время возвести стену из кирпича, стоит помнить о ряде указаний, которых нужно придерживаться. СНиП кирпичная кладка раскладывает по полочкам, как и по каким показателям должно происходить строительство, какие нормы должны выполняться. Важные требования Перед началом любой кирпичной кладки должен быть выполнен ряд подготовительных работ: Требуется полностью завершить все строительные работы, связанные с нежилым этажом. Выполнена проверка геодезии и всех схем и Завершено возведение перекрытий. Должны быть подготовлены все строительные материалы вблизи строительной площадки. Необходимо подготовить к работе строительные инструменты, средства защиты рабочих и средства первой медицинской помощи. Все рабочие, задействованные в проекте, должны быть ознакомлены со схемой строительства, а также техникой безопасности. Существует ряд указаний по поводу хранения и складирования материалов, а также строительного инвентаря. При получении строительных материалов проходит ознакомление с документами, чтобы определить качество материала. После происходит сравнение данных в «паспорте» с визуальным осмотром. Только после этого можно использовать данный материал. К ряду показателей, которые должны проверяться, можно отнести: Название и адрес предприятия поставщика. Серийный номер, а также дата выдачи документа, свидетельствующего о качестве. Маркировка доставленного товара и Количество полученной продукции. Дата, согласно которой был изготовлен материал. Качество полученного материала и соответствие ГОСТу. Технология монтажа Весь процесс кладки кирпичной стены должен выполняться в соответствии с нормами и согласно чертежу.Рекомендуется использовать каменщиков 2-5 разряда. Работа выполняется в строгой последовательности, согласно установленным нормам: Разметка стен, установка деревянных проемов на основание. Установка порядовочной рейки (если есть необходимость). Натягивание шнура, по которому будет возводиться стена. Подготовка кирпича к кладке. Подготовка цементного раствора. Укладка кирпича на раствор (возведение стены). Проверка по завершении строительных работ. Установка швеллеров над деревянными проемами, чтобы снизить нагрузку на дерево. К процессу строительства привлечены специалисты разных категорий. Специалисты К1 и К2 выполняют кладку наружной стены и дальнейшую ее облицовку. Каменщики 2 и 4 категории выполняют кладку внутренних стен, прибегают к помощи К3. Натягивание шнура осуществляют лишь каменщики высшей категории, так как от них зависит качество и уклон постройки. Часто прибегают к армированной кладке стен. Стоит отметить, что такой способ уместен только к наружным стенам. Из арматурной проволоки путем сварочных работ изготавливается арматурная сетка, которая кладется между каждым уровнем кирпича. Кладка внутренних стен и перегородок Строительство внутренней несущей стены и перегородок подразумевает под собой ряд определенных действий. В целом технология не значительно отличается от кладки наружных стен. Стоит только отметить, что для перегородок прибегают к керамическому кирпичу. Причалка должна натягиваться индивидуально для каждого ряда кладки. В местах, где происходит пересечение двух несущих стен, требуется одновременно возводить обе. В отличии от наружных стен, армирование можно проводить каждые 3-4 ряда. Раствор должен равномерно наноситься на поверхность кирпича, для того чтобы была одинаковая толщина швов. Вертикальность граней и соблюдения точности углов кладки должны проверяться на каждом уровне в обязательном порядке. Установка швеллера в качестве перемычки над окнами, дверями осуществляется при помощи строительной техники. На кирпичное основание заранее наносят раствор. При их установке стоит обратить внимание на вертикальные и горизонтальные отметки, на опирание перемычек. Кроме того, необходимо установить арматуру для поддержания лицевой части кирпича. Деревянную опалубку стоит снимать не ранее, чем через 5-6 суток. Что касается зимнего периода, то специалисты рекомендуют выждать срок в 2 недели. Техника безопасности Каждый рабочий и руководящий проектом должен быть ознакомлен со всеми правилами техники безопасности. Все они четко прописаны в СНиП 12-03-2001 «Безопасность труда в строительстве» раздел 1. Основные требования. Стоит выделить основные правила: Весь подъем строительных материалов должен осуществляться при помощи специальных подъемных средств и упаковочного материала, что поможет избежать их падения. Рабочие, которые занимаются подъемом и приемом строительного материала, должны быть обучены строповому делу. Кроме того, постоянно иметь связь с крановщиком. Все проемы должны быть заграждены, чтобы избежать несчастных случаев. На нижних ярусах должна быть закреплена страховочная сеть, которая предотвратит падение рабочих и строительных материалов. При ведении строительных работ запрещается становиться ногами на свежую кладку или даже облокачиваться на нее. Конструкция слишком ненадежна и может обвалиться. Пространство между строительными лесами и кладкой не должно превышать полуметра, чтобы рабочий не выпал. Леса должны регулярно очищаться от мусора, из-за которого может упасть рабочий или получить травму. Мусор упаковывается в мешки и спускается краном. Строго запрещается сбрасывать отходы производства вниз. Несоблюдение правил техники безопасности является угрозой не только для нарушителя, но и для окружающих. За каждое нарушение должен быть сделан выговор, за систематические нарушения следует отстранять от работы и выписывать штрафы. Источники: http://snip1.ru/kladka-peregorodok/ http://stroyhelp-dv.ru/news/kamennaya_kladka http://kirpich-om.ru/Kladka/Kirpichnaja_kladka_peregorodok_i_pravila_vedenija_rabot.htm http://www.kamenschik.info/kamennye-raboty/bricklaying/134-dopuski-pri-kirpichnoj-kladke-sten http://tvoygarazh.ru/steny-okna/snip-kirpichnaya-kladka.html http://interiorcom.ru/blog/sovremennyj-provans-v-interere.html Оценка статьи: Загрузка… Поделиться с друзьями: Твитнуть Поделиться Поделиться Отправить Класснуть СНИП кирпичная кладка стен и перегородок: на что обращать внимание Ссылка на основную публикацию Разметка

Расчет толщины наружной стены по СНиП

Для условий утепления стен жилого здания в Пермском крае (температура воздуха в помещении + 21 ^oС), требуемое сопротивление теплопередаче составляет
     R_req = 3.56 м²•^oС/Вт.

Сопротивление теплопередаче ограждающей конструкции должно быть не ниже требуемого и определяется по формуле:
     R₀ = 1/a_int + R + 1/a_ext,
где
  a_int – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций;
  a_ext – коэффициент теплоотдачи (для зимних условий) наружной поверхности ограждающей конструкции;
  R – термическое сопротивление ограждающей конструкции, определяемое по формуле:
     R = d₁ / l₁ + d₂ / l₂ + d₃ / l₃ + ⋯,
где
  d — толщина слоя;
  l — расчетный коэффициент теплопроводности материала слоя.

Коэффициент теплопроводности материала слоя принимается по следующим данным.

Утеплитель — минеральная вата

Согласно производителю минераловатной теплоизоляции
Коэффициент теплопроводности:

• Минеральная вата — 0.04 Вт/м/^oС

Утеплитель — гранулированное пеностекло

Согласно протокола испытаний на теплопроводность
Коэффициент теплопроводности:

• Гранулированное пеностекло — 0.048 Вт/м/^oС

Газобетонные стены

Согласно СП 23-101-2004 «ПРОЕКТИРОВАНИЕ ТЕПЛОВОЙ ЗАЩИТЫ ЗДАНИЙ»:
Коэффициент теплопроводности:

• Газобетонные блоки D500 — 0.20 Вт/м/^oС — приложение Д

Согласно СТО 501-52-01-2007 «ПРОЕКТИРОВАНИЕ И ВОЗВЕДЕНИЕ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ С ПРИМЕНЕНИЕМ ЯЧЕИСТЫХ БЕТОНОВ В РОССИЙСКОЙ ФЕДЕРАЦИИ»:
Коэффициент теплопроводности:

• Газобетонные блоки D500 — 0.20 Вт/м/^oС — табл.4.7
• Кладка блоков на клею — 0.23 Вт/м/^oС — табл. 7.1
• Кладка блоков на растворе — 0.30 Вт/м/^oС — табл 7.1

Согласно производителю газобетонных блоков
Коэффициент теплопроводности:

• Газобетонные блоки D500 — 0.148 Вт/м/^oС

Даже при условии, что современные выпускаемые газобетонные блоки имеют более низкий коэффициент теплопроводности по сравнению с приведенными нормативными документами, минимальный коэффициент теплопроводности кладки стен из газобетонных блоков с учетом кладки на клей следует принимать не менее 0.175 Вт/м/^oС.

Пеностеклобетонные стены

Согласно немецкому аналогу пеностеклобетонных блоков Dennert Calimax 11
Коэффициент теплопроводности:

• Пеностеклобетонные стены — 0.11 Вт/м/^oС

Назад к сравнению стен

Толщина стен в кирпичном доме

Какой толщины должна быть стена из кирпича?

Кирпич для строительства зданий используется уже сотни лет. И даже несмотря на обилие прочих материалов, он не теряет своей актуальности среди потребителей и по сей день. А все благодаря той прочности, что присуща этому материалу – в процессе дальнейшей эксплуатации стена сможет выдерживать практически любую нагрузку в виде крыши, этажей и перекрытий. И как раз именно толщина стен дома из кирпича главным образом влияет на несущую способность всего сооружения в целом.

Кирпич, по сравнению с некоторыми другими материалами, обладает целым рядом неоспоримых достоинств. Сюда можно отнести: довольно низкую теплопроводящую способность, морозостойкость, прочность на изгиб и деформацию, долговечность, звукоизоляцию. Но все эти свойства могут быть потеряны, если кирпичная стена не имеет ту ширину, которая требуется для конкретных условий.

Рассмотрим, какой толщины должна быть стена из кирпича по установленным стандартам.

Стандартные толщины кирпичной кладки

Какой бы вид кирпича не использовался для возведения конструкции, определить толщину стены довольно просто. Согласно установленным стандартам, этот параметр должен быть кратен половине его длины, т.е. 12 см.

Но кирпичные блоки, выпускаемые сегодня на заводах, могут быть разного типоразмера. К тому же, строители, работая с материалом, применяют и различные схемы кладки. А значит, и стены в итоге будут разниться по своей ширине. Приведем таблицу, в которой указана толщина кирпичной стены по СНИП II-22-81, в зависимости от количества используемых кирпичей и типа кладки:

Количество кирпичей, шт.	Толщина стены, см
0,5	12
1	25
1,5	38
2	51
2,5	64

По таблице можно легко определить, какую именно толщину имеет кладка по той или иной схеме. К примеру, стена, выложенная в 1.5 кирпича, имеет ширину 38 см, а в 2.5 кирпича – 64 см. А небольшие расхождения цифр от тех показателей, что должны быть кратны 12, связаны с тем, что между несколькими слоями строительных блоков предусмотрена бетонно-цементная прослойка.

Но есть и минимальная толщина стен в кирпичном доме, установленная современными стандартами на каменные и армокаменные конструкции – при высоте объекта до 3 этажей ширина кирпичной кладки должна быть не менее 120-150 мм.

Стандартная толщина кирпичной стены

Какая толщина стены наиболее экономически обоснована?

По мнению многих профессиональных строителей, ширина кирпичной стены более чем в 38 см экономически нецелесообразна. Кирпич сам по себе является очень прочным материалом, а потому для усиления конструкции и улучшения ее теплоизоляционных свойств выгодней порой применять некоторые другие дополнительные мероприятия, нежели чем увеличивать толщину стены. Тяжелое сооружение будет только увеличивать нагрузку на фундамент. В итоге получится, что бюджет строительства значительно увеличится, поскольку придется усиливать основу здания.

Толщина стены в 2 кирпича и более получается немаленькой, поэтому такую схему кладки используют, в основном, при возведении крупных промышленных объектов, где предельно важно придать сооружению максимальную прочность.

А чтобы повысить теплотехнику и изоляцию кирпичных строений, сегодня применяются следующие способы:

• Монтаж вентилируемого фасада с использованием сайдинга, пиломатериалов или специальных панелей.
• Утепление стен простыми облицовочными материалами или нанесением слоя штукатурки.
• Чтобы снизить расходы на строительство индивидуального дома очень часто используется облегченная кладка блоков – по типу колодца. Это подразумевает возведение 2 стен на небольшом расстоянии друг от друга. При этом толщина стены в полкирпича равняется 12 см, а прослойка между 2 такими стенами будет выполнять функцию теплоизолятора. Диафрагмы между конструкциями при этом обеспечивают постройке необходимую по стандартам прочность. Образовавшуюся полость заполняют определенным теплоизолятором, например, керамзитом или пенобетоном.
• Утепление внутренней стороны стены теплоизоляционным материалом. Утеплитель при этом обязательно закрывается пароизоляционной прослойкой.

Толщина внутренних кирпичных стен

Перегородки внутри конструкции призваны разделять всю площадь на отдельные помещения, звуко- и теплоизолировать комнаты. Оптимальная толщина внутренних стен из кирпича – 12 см, т.е. здесь, как правило, используется кладка в полкирпича. Стен таких размеров вполне хватит для комфортного здесь проживания.

Нередка практика, когда кирпичные блоки укладываются «на ребро». Так можно получить белее тонкую перегородку – 6,5 см. При этом можно немного сэкономить расходный материал. Правда, тепло- и звукоизоляция комнат будет оставлять намного лучшего.

Для снижения механических нагрузок на стену шириной в 12 см обычно применяют пористые или пустотелые силикатные блоки. В дальнейшем стены дополнительно утепляются для улучшения их технических характеристик.

Возможно, заинтересует:

Как самостоятельно сделать проем в кирпичной стене?

Выбираем гиперпресс для производства кирпича.

Толщина наружных кирпичных стен

Минимальная толщина наружных стен из кирпича, при которой они будут служить прочной опорой и теплоизолировать внутренние помещения – 25 см.

Если возвести кирпичный дом с недостаточной толщиной наружных стеновых конструкций, в зимний период при пониженных температурах стены начнут мокреть. В этом случае, придется либо дополнительно утеплять сооружение, либо утолщать его. И тот, и другой вариант подразумевает лишние финансовые затраты.

Толщина несущих кирпичных стен

Предназначение несущих стен – принимать на себя всю тяжесть крыши, перегородок и всех верхних этажей. Совершенно естественно, что они должны быть намного прочнее остальных стен. Минимальная толщина несущей стены из кирпича – 38 см.

Некоторые внутренние перегородки в жилом здании тоже являются несущими. В данном случае, достаточной будет кладка в 1 кирпич, когда толщина стены получается 25 см. Такая конструкция сможет выдержать любые нагрузки от кровли и перекрытий, не деформируясь и не давая трещин.

Единственное исключение, когда внутренняя несущая стена должна быть более 25 см – стыковка плит перекрытий. Здесь, под действие внешних условий, будут образовываться деформации, которые могут привести к обрушению здания.

Рекомендуем эти статьи:

Средняя стоимость 1 куба кирпича красного.

Как сделать облицовку фасада дома кирпичом?

Как рассчитать расход материала при возведении кирпичных стен различной толщины?

Первый вопрос, который решается проектировщиком строительного объекта, это – какая оптимальная толщина кирпичной стены нужна в конкретном случае. Подбирая подходящий вариант кладки, специалист учитывает:

• Вид, марка и размеры кирпича.
• Погодные условия региона.
• Нагрузки, которые будут приходиться на стены.

Допустимая толщина стены в здании, возводящимся в холодном регионе – 25 см. Это толщина стены в 1 кирпич. Но без использования дополнительного слоя утеплителя ширину наружной стены придется увеличить до 38 или 51 см.

Чтобы рассчитать расход кирпича на возведение наружных стен, потребуются еще некоторые данные – геометрические параметры кирпичного блока и требуемые размеры стен.

Стандартные размеры обычного кирпича: длина – 250 мм, ширина – 120 мм, высота – 65 мм. Расчеты будем проводить на примере здания со стенами в 4 м и 3 м, высотой 3 м. Стандартная толщина стен в кирпичном доме у нас будет равняться 25 см.

Зная основные геометрические размеры стен, для начала вычислим общую площадь поверхностей, которые предстоит возвести:

4*3+3*3+4*3+3*3=42 м²

А теперь найдем площадь 1 кирпичного блока. Поскольку кладку мы осуществляем в 1 кирпич, то этот параметр вычисляется умножением ширины на высоту блока:

0,12*0,065 = 0,0078 м².

Чтобы определить количество материала для возведения стен, общую их площадь нужно разделить на площадь 1 блока и умножить на количество кладок:

42/0,0078*1≈5385 шт.

Зная, что вес 1 м³ кирпича составляет около 1800 кг, можно легко рассчитать то количество кирпичей, которое потребуется для возведения конкретного строительного объекта:

5385/1800≈3 м3

Итак, толщина стены из кирпича по ГОСТу, в зависимости от климатических условий региона и вида здания, может быть разной. Но имея в наличии проработанный специалистами чертеж с основными размерами стен и кладочной схемой, рассчитать расход основного материала можно и самостоятельно. Это поможет значительно сэкономить расходы в процессе работы, поскольку можно сразу закупить кирпичные блоки в необходимом количестве, избежав излишек материала.

СП 327.1325800.2017 Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта / 327 1325800 2017

МИНИСТЕРСТВО
СТРОИТЕЛЬСТВА И ЖИЛИЩНО-КОММУНАЛЬНОГО
ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ

(МИНСТРОЙ РОССИИ)

ПРИКАЗ

от 30 ноября 2017 г.

№ 1603/пр

Москва

Об утверждении свода правил «Стены наружные с лицевым
кирпичным слоем. Правила проектирования, эксплуатации и ремонта»

В соответствии с Правилами разработки, утверждения, опубликования, изменения и отмены сводов правил, утвержденными постановлением Правительства Российской Федерации от 1 июля 2016 г. № 624, подпунктом 5.2.9 пункта 5 Положения о Министерстве строительства и жилищно-коммунального хозяйства Российской Федерации, утвержденного постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1038, пунктом 24 Плана разработки и утверждения сводов правил и актуализации ранее утвержденных строительных норм и правил, сводов правил на 2016 г. и плановый период до 2017 г., утвержденного приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 3 марта 2016 г. № 128/пр с изменениями, внесенными приказами Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 16 мая 2016 г. № 330/пр, от 2 августа 2016 г. № 538/пр, от 29 августа 2016 г. № 601/пр, от 9 января 2017 г. № 1/пр, приказываю:

1. Утвердить и ввести в действие через 6 месяцев со дня издания настоящего приказа прилагаемый свод правил «Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта».

2. Департаменту градостроительной деятельности и архитектуры:

а) в течение 15 дней со дня издания приказа направить утвержденный свод правил «Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта» на регистрацию в национальный орган Российской Федерации по стандартизации;

б) обеспечить опубликование на официальном сайте Минстроя России в информационно-телекоммуникационной сети «Интернет» текста утвержденного свода правил «Стены наружные с лицевым кирпичным слоем. Правила проектирования, эксплуатации и ремонта
