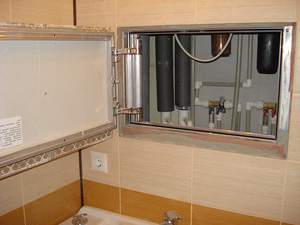

В современных квартирах ревизионные люки под плитку перестали быть чем-то новым, диковинным. С каждым годом они получают всё более широкое применение, их конструкции усовершенствуются, адаптируются к новым выдвигаемым требования. Безусловно, это не может не отразиться на цене таких изделий – чем новее технология, совершеннее механизм и конструкция – тем выше стоимость.
На нашем сайте есть много информации про потайные люки разных производителей, от самых незамысловатых и дешевых до самых сложных и дорогих. Но, если быть до конца честным – не все и не всегда могут себе позволить по ряду причин установить дорогое устройство. Если от известного выражения «Хороший понт дороже денег» Вы широко улыбнулись – эта статья для Вас.
В этой статье мы рассмотрим, как можно сделать ревизионный люк под плитку своими руками. Обговорим, какие могут быть варианты обустройства, какие потребуются материалы и обратим внимание на все нюансы и тонкие места.
Материал для потайного люка
На первом этапе определимся с материалом, из которого будет изготовлен потайной люк под плитку своими руками. В зависимости от того, чем отделаны стена или пол, это могут быть:
- Фанера. Ее мы используем, если Вы утепляли стены или пол помещения с помощью минеральной ваты, целлюлозного волокна, пенопласта или полиуретана, а качестве покрывающего слоя применили листы фанеры с последующим нанесением декоративного слоя.
- OSB. Используем этот материал, если для обшивки стен и перекрытий помещения использованы прессованные древесно-стружечные плиты.
- Гипсокартон. Самый простой и эффективный способ выровнять поверхности стен, соорудить декоративные перегородки или стены при перепланировке пространства квартиры, обустроить ниши для прокладки коммуникаций – это гипсокартон. Если это Ваш случай – именно такой материал станет основанием скрытого люка под плитку, сделанного своими руками.
- Металл. Люк под плитку на пол нужно делать из крепкого, ударопрочного материала, способного выдержать большую нагрузку. Всеми этими свойствами будет обладать железная дверца.
Вполне объясним возникающий вопрос – а какая разница, за исключением пола, из какого материала будет сделан самодельный ревизионный люк? А разница в клеевом составе, с помощью которого Вы будете наклеивать плитку на дверцу. Для гипсокартона, например, применяется традиционный клей для кафеля. А вот на плиту OSB монтаж керамики осуществляется при помощи смеси на полиуретановой основе.
Следующим шагом станет выбор типа фиксации люка под плитку, сделанного своими руками в его посадочном месте. Сразу отметим, что для обустройства конструкции невидимки нельзя использовать обычные мебельные петли, и вот почему. Дверцу нужно замаскировать керамической плиткой. Швы между кафелем дверцы и стены не должны отличаться от остальных швов. Если эти требования соблюсти – ревизионное устройство не откроется, либо при открывании будет повреждена плитка.
Можно использовать специализированные петли – но тогда уже целесообразнее установить стандартное смотровое устройство для доступа к скрытым коммуникациям и узлам.
Рекомендуем к прочтению:Установка люка невидимки под плитку
Для фиксации люка можно использовать:
- Длинные шурупы;
- Пластмассовые дюбеля с саморезами;
- Магниты.
Сразу обращаем Ваше внимание на то, что магниты должны быть достаточно мощными, чтобы надежно удерживать вес устройства. Магниты от сувениров на холодильник не обеспечат надежной фиксации, дверца может открыться от случайного касания или самопроизвольно, под тяжестью кафеля. Последствиями такой ситуации может стать бой плитки и повреждение поверхностей, на которые она может упасть. Лучшим решением могут стать небольшие неодимовые магниты. Рассмотрим детально каждый вариант
Крепление ревизионного люка длинными шурупами
Монтаж люка невидимки под плитку в малозаметном месте (за унитазом, под ванной, в плохо просматриваемом углу), на гипсокартоне, можно выполнить с помощью длинных шурупов. Сделаем это следующим образом.
- На этапе сборки каркаса из металлических профилей под гипсокартон, устанавливаем дополнительные перемычки в месте планируемого ревизионного люка, на которые впоследствии он ляжет. Прикручивая гипсовые панели на каркас, в определенном месте оставляем проем таким образом, чтобы профили для установки дверцы остались открытыми и доступными для выполнения крепежа.
- Из гипсокартона вырезаем дверцу, которая будет меньше оставленного проема на 2-3 миллиметра с каждой стороны, то есть на толщину шва плитки. Забегая вперед отметим, что размер скрытого люка должен быть таковым, чтобы на него наклеилась целая плитка или несколько плиток, без подрезки, чтобы органично влиться в общий порядок рядов. Легче всего добиться такого результата, если предварительно разметить схему укладки декоративной плитки на стену.
- Примеряем вырезанный фрагмент к проему. Если с размерами всё в порядке, подготавливаем кафель. Примеряем его к дверце и делаем на поверхности чертеж, согласно которому будут просверлены отверстия для крепежных шурупов – они должны попасть в металлические профили каркаса. Если смотровое окно небольшое, а его расположение предполагает подрезку плитки, обрезаем ее точно по размеру дверцы при помощи плиткореза или болгарки. Размечаем крепежные отверстия.
- При помощи дрели аккуратно высверливаем отверстия. Их необходимо делать в 2 этапа: сначала просверливаем насквозь отверстие для тела самореза, а потом его немного рассверливаем под больший диаметр – чтобы спрятать головку шурупа. Замачиваем керамику на 7-10 минут в воде. Затем наносим на нее клеевую смесь, распределяя ее при помощи гребешка и склеиваем с основанием. Тщательно удаляем остатки клея с торцов – они должны быть чистыми.
- После высыхания клея прикладываем готовую конструкцию в подготовленный, очищенный от остатков раствора проем и наживляем саморезы. Сначала аккуратно прокрутим их через гипсокартонное основание, а потом уже вкрутим в профиль. Убедившись, что люк занял свое место, зажимаем крепеж.
Работа выполнена. Осталось затереть швы – но об этом немного позже, так как эта процедура одинакова для всех типов установки ревизионных люков под плитку. Аналогичный порядок изготовления дверцы из фанеры или OSB плиты – в зависимости от того, что стало основанием для декоративного слоя.
Крепление ревизионного люка при помощи дюбелей
Если ниша для прокладки коммуникаций прорезана непосредственно в стене, и ревизионный люк под плитку будет монтироваться непосредственно на оштукатуренную стену, сделаем следующее.
- Из имеющегося под рукой материала: фанера, плита OSB или влагостойкий гипсокартон, вырезаем дверку, которая перекроет нишу таким образом, чтобы по углам можно было просверлить отверстия для крепежа.
- Углубляем дверцу в стену таким образом, чтобы при монтаже наклеенные на нее фрагменты декора оказались на одном уровне с остальным слоем декора.
- Как в предыдущем методе размечаем плитку и сверлим отверстия с учетом того, чтобы спрятать головки саморезов.
- Наклеиваем плитку на дверку и даем высохнуть. После этого просверливаем крепежные отверстия насквозь, через основание.
- Прикладываем конструкцию на место установки, выравниваем и намечаем на стене места для крепления.
- Просверливаем победитовым сверлом отверстия диаметром, который соответствует размеру дюбеля. Берем пластмассовый дюбель без шляпки (который входит в отверстие заподлицо) и забиваем его на место.
- Через крепежные отверстия крепим люк на свое место.
Люк под плитку на пол лучше всего устанавливать именно этим способом, так как только в этом случае устройство надежно фиксируется, не разболтается и не сдвинется, если по нему будут ходить.
Рекомендуем к прочтению:Изготовление фасадной плитки своими руками
Установка с помощью магнитов
Люк на магнитах под плитку своими руками сделать достаточно просто. Единственное, чем такой способ фиксации отличается от предыдущих способов – это тем, что вместо сверления отверстий для саморезов на дверцу, как Вы уже сами догадались, приклеиваются магниты.
Подробнее о том, как правильно делается сверление кафельной плитки.
По размерам ниши вырезается лючок, облицовывается кафелем и устанавливается на место. По краям проема клеятся ответные части магнитов, или попросту металлические пластинки, которые при закрывании плотно смыкаются с магнитами дверцы.
Такой способ не обеспечивает полной неподвижности и устройство может под своим весом смещаться вниз. Одна маленькая хитрость поможет избежать подобных проблем. При монтаже, на нижнюю кромку проема (это верхний торец плитки, расположенной под ревизионным окном) достаточно при помощи клеевой смеси закрепить фрагмент крестика для швов, с помощью которого регулируется величина зазора. Дверца будет опираться на него и не нарушит общего порядка рядов облицовки.
Открывать такой люк можно при помощи присоски или декоративной ручки, закрепленной на поверхности (такой вариант можно рассматривать, если поверхность шероховатая, и присоска к ней не прилипает). Таким же способом можно устанавливать и люк для пола под плитку, но только при условии, что по нему не будут ходить.
Затирка швов
Швы затираются гипсовой затиркой. За исключением тех, которые расположены по периметру дверцы. Их заделывают силиконовым герметиком, цвет которого подбирается под цвет затирки. Шов заполняется силиконом, а после полного высыхания подрезается ножом под углом 45 градусов.
Как Вы уже смогли заметить, ничего сложного в том, чтобы самостоятельно изготовить и установить ревизионный люк нет. Нужно немного опыта, полезные советы и информация (их Вы всегда можете найти на нашем сайте), а самое главное – желание. И тогда всё у Вас получится.
(Пока оценок нет)
Поделитесь с друзьями в соц.сетях
Google+
Telegram
Vkontakte
Ревизионный люк под плитку своими руками
Все водопроводные системы имеют в своем составе датчики, насосы, вентили и счетчики. Все эти устройства помещают в одно место и обеспечивают к ним доступ. Для этого конструируют специальный скрытый люк. Такой люк делает все коммуникации невидимыми. Эти люки в виде коробов есть в большинстве квартир, обеспечивают доступ ко всем коммуникациям, трубопроводным, вентиляционным и сантехническим.
Ревизионный люк своими руками
При самостоятельном строительстве дома или ремонте, такие устройства сооружаются самостоятельно. Люки делают невидимыми глазу неэстетичные виды помещения. Плиткой или кафелем полностью декорируется дверца люка. Подробно, шаг за шагом, можно разобраться и сделать такой люк своими руками.
Предназначение ревизионных люков
Обеспечение доступности ко всем коммуникациям помещения – главная задача ревизионных люков. Такие люки скроют места с кранами для перекрытия труб, не дадут обнаружить фильтры и счетчики для воды. Знание, где находится это устройство, нужно, чтобы в любой момент была возможность проникнуть к коммуникациям и заменить старый элемент новым, или перекрыть воду краном, который спрятан за дверцей, сменить фильтр, списать показания счетчика. Эстетично и удобно.
Типы ревизионных люков
Изобилие материалов, продающихся в магазинах, позволяет делать люки для ревизии из различных материалов и конструкций. Как же определиться с выбором? Ревизионный люк должен обладать надежной и легкой конструкцией, быть простым в применении. Пользование этим механизмом ограничивается частотой использования. Ревизионные люки бывают пластиковые, металлические и люки-невидимки. Рассматривая отличия и особенности, можно определить, какой подойдет для скрытия объекта.
Пластиковые изделия – самые дешевые и простые. Внешняя разница между ними практически незаметна. Различаются цветом и размером. Люки из пластика просты в установке. Каркас просто вкручивается в стену саморезами. Можно этот каркас приклеить. Механизм открывается простым нажатием на дверцу. Этот способ подходит для скрытия проемов и считается одним из самых простых и дешевых.
Люки из металла также похожи и различаются по размерам и способу установки. Можно обозначить превосходство металлических люков. За счет того, что они сделаны из более прочного материала, их срок эксплуатации увеличивается. Но стоимость таких изделий выше, чем стоимость пластиковых люков.

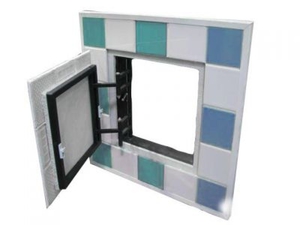

Люки, которые невозможно заметить в помещении – это люки-невидимки. Заметить такой люк довольно непросто. Такой механический элемент гармонично вписывается в интерьер любой комнаты. Установка такого люка не является сложной. Каркас (рама) механизма крепится в стену, и дверь соединяют механизмом. Дверцу декорируют плиткой. Такие конструкции прекрасно закрывают стояки, коммуникации, арматуры. Здесь можно хранить бытовую, химию различные ненужные вещи.
Установка этого люка требует определенных знаний и навыков. Монтаж пластикового или металлического люка прост. Установкой такого механизма занимаются перед отделкой поверхности. Вначале облицовывается люк, а затем наносится декор стен.
Размеры скрытых ревизионных люков
Скрытые люки бывают больших и малых размеров и оборудуются дверцами, одной или двумя. Ревизионные устройства, имеющие квадратную форму и небольшой размер 100100 мм, устанавливаются в стену, они располагаются в ванных комнатах под ванной. Когда нужно скрыть объемное оснащение, например, очистительную систему, то устанавливается люк большой величины 800800 мм. Средний размер 200300 мм является самым популярным, прекрасно подходящим под отделку кафельной плиткой. Когда нужно скрыть помещение (комнату или подвал), можно сделать оригинальный заказ.
Инструменты и материалы
Все люки, перечисленные
Скрытый люк под плитку: особенности ревизионных люков
Чтобы в квартире был доступ ко всем скрытым элементам водопровода, они должны находиться все в одном месте и не привлекать внимания. Лучше всего это сделать при помощи скрытого люка, закрытого дверцей. Как сделать скрытую конструкцию под плитку своими руками, и зачем она нужна, мы и расскажем в данной статье.
Зачем нужны ревизионные люки под плитку
Скрытые люки нужны для того, чтобы всегда иметь доступ к водопроводной системе, и при этом не портить внешний вид ванной всевозможными открытыми коммуникациями. Также при помощи ревизионного люка под плиткой можно спрятать следующее:
- фильтры;
- счетчики воды;
- узлы управления сантехникой и другими приборами в ванной комнате.
Классификация ревизионных люков
Скрытые люки имеют разные конструкции, и какую бы вы ни выбрали, она не должна портить внешний вид ванной комнаты, а также быть легкой в применении. Естественно, что пользоваться этим скрытым люком часто не придется.
Скрытые люки подразделяются на такие категории:
пластиковые;- металлические;
- люки-невидимки.
пластиковые;Теперь рассмотрим каждую из категорий более подробно.
Пластиковые ревизионные люки являются наиболее дешевым и простым вариантом. Они одинаковые внешне и могут отличаться по цвету или размеру. Установка такого люка достаточно простая: его следует при помощи саморезов вкрутить в стену или же при помощи клея вставить в приготовленное отверстие. Чтобы открыть дверцу скрытого люка, нужно просто надавить на дверцу.
Такое решение – наиболее простое, чтобы скрыть ревизионные проемы инженерных узлов.

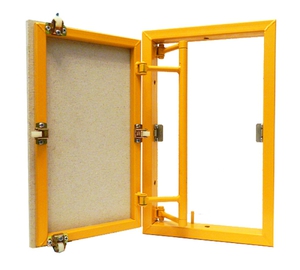

Металлический ревизионный люк устанавливается и открывается, как и пластиковый и почти не отличается от него по размеру. Но в отличие от пластика, металлические модели имеют ряд таких преимуществ:
- более долговечны;
- способны длительное время не терять первоначальный внешний вид.
Единственный их недостаток по сравнению с пластиковыми моделями – это более высокая стоимость изделия.

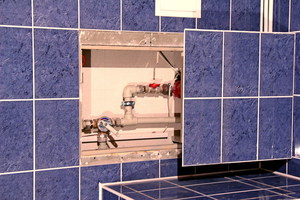

А вот люки-невидимки называются так из-за того, что их практически не видно и их можно установить под любую отделку в ванной, в том числе под плитку. Когда вы покупаете скрытый люк, то у вас на руках есть только сам механизм, который нужно дополнительно оснастить дверей и облицевать ее материалом, который применялся для стен. Такие скрытые люки под плиткой можно применять для следующих целей:
- скрытие центрального стояка;
- скрытие запорной арматуры и других коммуникаций;
- для хранения не очень нужных вещей и химических средств.
Такой люк под плитку монтировать гораздо сложнее, чем устанавливать обычный металлический или пластиковый люк. Это связано с тем, что установка люка под плитку совершается до отделки стен, что создаст те или иные сложности с оформлением помещения, в частности, с подгонкой плитки к люку. Так, сначала нужно установить и облицевать сам скрытый люк под плитку, а потом уже устанавливать и ее.
Как сделать ревизионную конструкцию под плитку
Сделать скрытый люк-невидимку можно и своими руками. Для этого и для последующей его установки потребуется такой инструментарий и материалы:
- навесы для мебели;
- пуш-механизм для дверцы;
- влагостойкий гипсокартон;
- брус из дерева;
- фанера влагостойкая;
- армированная капроновая сетка;
- ПВА клей;
- сама плитка;
- клей на плитку;
- дрель;
- карандаш с рулеткой;
- саморезы;
- шуруповерт.
навесы для мебели;Как изготовить люк под плитку своими руками
Все необходимые материалы для работы вы можете приобрести в магазине или же воспользоваться ненужными конструкциями из дерева, если у вас такие остались от предыдущих ремонтных работ. Однако нужно выбирать лишь те, которые подойдут для установки в местах повышенной влажности и температурных перепадов, в нашем случае, в ванной комнате.
Отлично подойдет влагостойкий гипсокартон, либо же ламинированная ДСП или ОСП (ориентированно-стружечная плита). Последняя представляет собой многослойный лист, состоящих таких ингредиентов, как:
- древесная стружка;
- смолы;
- синтетический воск;
- борная кислота.
Из этого материала можно собрать не только сам скрытый люк, но и дверцу для него. Это возможно благодаря жесткому основанию, а вот гипсокартон отлично подойдет для облицовки дверцы керамической плиткой.
Итак, с материалами определились, теперь нужно выяснить размер нашей конструкции и правильно его подобрать. Стоит отметить, что большой размер конструкции не означает, что он будет лучше, поэтому нужно выбрать самый подходящий размер, чтобы впоследствии не оснастить ванну ненужным приспособлением, которое вы все равно не будете применять. Как правило, подобные конструкции применяют с целью замены скрытых коммуникаций в стенах.
Потребуется в стене прорубить отверстие, где будет выполняться работа гаечными ключами. Если вы захотите с помощью ревизионного люка скрыть счетчик воды, то выбирайте размер конструкции 200 на 300 мм, а чтобы скрыть все ключевые коммуникации, то лучшим решением станет размер 400 на 600 мм, его можно просчитать, отмерив двумя керамическими плитками.
А вот для сокрытия полномасштабного комплекса коммуникаций, потребуется сделать люк большого размера. Но даже в этом случае он не должен выбиваться из общего дизайна помещения или мешать внешнему виду комнаты. Чтобы люк имел нормальный вид, в ванной должны находиться цельные плитки без наличия подрезки.
Особенности процесса укладки
Процесс монтажа следует начинать с рамы. Она должна быть скрыта под плиткой надежно, чтобы вам впоследствии не пришлось ее дополнительно декорировать. При монтаже ревизионного люка следует вдоль периметра отверстия с коммуникациями поставить бруски из дерева.
При условии, если стена гипсокартонная, установка будет проще, поскольку внутренний периметр можно будет обшить полосками из ОСП.
Внутренняя часть облицовочной ниши вместе с брусом и ОСП должна соответствовать количеству цельной керамической плитки, учитывая швы между ними. Иначе установить люки под плитку корректно не получится.
Как сделать дверцу для ревизионного люка своими руками
Дверцу для люка можно сделать из того же ОСП или фанеры, обладающей влагостойкостью. Затем к материалу прикручивается гипсокартон. В плане размеров дверцы особенных требований не существует, но желательно для ее изготовления брать ОСП диаметром не менее 12 мм. В одном сантиметре от обоих краев в дверце затем нужно просверлить посадочные отверстия для последующей установки навесов. Их крепят к фанере или ОСП, а потом карандашом и рулеткой нужно перенести месторасположение их ответных частей на раму отверстия, которое должно быть сделано из материала, аналогичного дверце.
Теперь следует установить ответные части навесов и затем установить дверцу на нужное место. Проверить, что навесы установлены правильно, можно беспроблемной установкой дверцы. Осталось прикрутить по два винта на каждый навес, которые имеют еще и регулировочную функцию. После того как укладывается керамическая плитка, нужно провести окончательную регулировку дверцы для люка.
А перед окончательной следует выполнить примерную регулировку, чтобы оставалось свободное место по глубине укладке плитки и зазоры, чтобы дверь открывалась проще.
Запомните, что скрытый люк под плиткой должен находиться в одинаковой плоскости с заготовленной стеной для облицовки. А чтобы не было проблем с укладкой керамической плитки, не забудьте про жесткий дверной упор. В последнюю очередь следует установить пуш-систему.
Теперь перейдет к установке самой плитки. Естественно, она не приклеится к стене без клеящего вещества. Если вы ставите ее поверх дерева, но нужно приклеить на дверцу специальную штукатурную сетку из капрона. Теперь обезжирьте и прогрунтуйте внешнюю часть дверцы и смажьте ее при помощи клея ПВА.
Приклейте капроновую сетку шпателем и оставьте высыхать клей примерно на двенадцать часов как минимум. Клеить плитку в любом случае начинать лучше на следующий день.
Для того чтобы дверца могла открываться широко, а не насколько сантиметров, снимите фаску на 45 градусов с тыльной части плитки, которую будете устанавливать на стену. А вот на той плитке, что будет находиться на дверце, фаску нужно сделать снаружи и менее, чем на 45 градусов. Иначе внешний вид швов будет испорчен.
Советы при облицовке скрытой конструкции
Если вы планируете заняться изготовлением и установкой ревизионной конструкции в ванной под плитку своими руками, то примите во внимание такие советы:
- плитку начинать класть лучше прямо под дверцей, причем не в нижнем ряду сразу над полом, чтобы не докладывать оставшуюся плитку позже;
- очень тщательно просчитайте положение швов между плиткой, расположенных как вертикально, так и горизонтально. Для этого применяйте точный лазерный уровень;
- затирать швы между люком и основной частью плитки не нужно, потому что в таком случае он будет сильно выделяться на фоне интерьера ванной комнаты.
Как вы смогли убедиться после прочтения данной статьи, ревизионный люк под плитку можно сделать и установить в ванной комнате своими руками и это не так сложно, как могло бы показаться.
Однако не забывайте, что при работе нужно быть крайне внимательным и аккуратным, ведь одна маленькая ошибка или неточность может испортить как и саму конструкцию, так и внешний вид помещения.
Если вас не устраивают нейтральные типовые цвета для готовых моделей, то в магазине вы можете выбрать любой цвет, начиная от нейтрального и заканчивая яркими оттенками или же покрасить его самостоятельно баллончиком, заполненным краской.
Как сделать ревизионный лючок своими руками. Ревизионный люк под плитку своими руками
Последние:- Куда поехать зимой в россии
- Рецепты алкогольных коктейлей для домашней вечеринки
- Как засушить яблоки в домашних условиях?
- Какие программы я устанавливаю на новый компьютер
- Кратчайший пересказ «Алые паруса
Люк для ванной под плитку своими руками, размеры люков (фото, видео)
Домовладельцы обычно очень серьезно подходят к обустройству ванной комнаты, подолгу выбирая подходящий дизайн, устойчивые к повышенной влажности отделочные материалы и мебель. Чтобы не портить интерьер помещения видом труб, все коммуникацию прячут внутри специального короба, скрытого от глаз слоем гипсокартона, штукатурки декоративного покрытия.
Содержание статьи
Однако, такая конструкция осложняет доступ к оборудованию для контроля состояния и ремонта своими руками. В случае протечки или поломки отсутствие прямого выхода к коммуникациям приводит к ненужному промедлению, усиливающие негативные последствия происшествия. Чтобы в любой момент иметь доступ к трубам, вентилям и счетчикам, спрятанным внутри гипсокартонного короба, необходим специальный люк для ванны.
Функции
Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:
- Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.
Легкий доступ к датчикам и трубам
- Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
- Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
- Получить доступ к сифону под ванной его для прочистки и обслуживания.
Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения.
Разновидности
Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:
- Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
Распашной люк
- Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
Сдвижная модель люка
- Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.
Нажимной люк
Учтите, что при выборе лючка необходимо учитывает размеры и частоту открывания ревизионного окна. Распашные и нажимные модели выдерживают большее количество срабатываний, поэтому служат дольше, реже ломаются.
Материал и размеры
Сантехнические лючки для короба в ванной комнате изготавливают из различных материалов, устойчивых к повышенной влажности воздуха, перепадам температуры и контакту с водой. Наиболее надежными и долговечными считают модели из стали, но стоят они достаточно дорого. Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:
- Устойчивость к повышенной влажности. В ванной комнате не избежать контакта с водой, даже внутри короба изделие не защищено от влажного воздуха, поэтому материал не должен вступать в окислительные реакции с кислородом. Пластиковые модели обладают наилучшей влагостойкости.
Пластиковый люк
- Прочность. На дверку люка приклеивают керамическую плитку, маскирующую конструкцию, поэтому он должен выдерживать большой вес, не деформируясь. В этом показателе модели из стали намного опережают более дешевые пластиковые.
Люк под плитку
- Обрабатываемость. Чтобы спрятать дверку ревизионного сантехнического люка, на него наносят слой шпаклевки, окрашивают или своими руками приклеивают декоративную плитку. То есть материал выбирают так, чтобы он подходил к выбранному типу отделочного материала.
Обратите внимание! Размеры ревизионного отверстия выбирают, исходя из назначения, габаритов оборудования, спрятанного внутри короба, и специфики отделочного материала.
Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика. Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.
Требования к конструкции
Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:
- Ревизионный люк должен быть достаточно прочным и хорошо закрепленным. Он должен выдерживать вес дверцы, открываемой с усилием.
Схема монтажа люка
- Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
- Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
- К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
- На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.
Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.
Видео-инструкция
Люк под плитку своими руками
Обустройство люка невидимки помогает сделать внешний вид ванной комнаты более привлекательным. Именно в люке скрываются все коммуникационные элементы ванной. Покупка люка в ванную комнату — процесс дорогостоящий, и не каждый в силе себе его позволить. А вот изготовление люка своими руками обходится гораздо дешевле, хотя требует немалых усилий и времени. О том как сделать люк под плитку и о том, как установить люк под плитку рассмотрим далее.
Оглавление:
- Люки под плитку: особенности, назначение и преимущества установки
- Разновидности и фото люков под плитку
- Изготовление скрытого люка под плитку своими руками
- Монтаж люка под плитку: технология и инструкция
Люки под плитку: особенности, назначение и преимущества установки
Основной функцией сантехнического люка невидимки является скрытие всех коммуникаций, находящихся в помещении и обеспечение свободного доступа к ним в любое время.
Главное преимущество люка под плитку, его незаметность на фоне основного интерьера. Кроме того, они совмещают в себе качества функциональности и простоты.
Среди преимуществ установки люков под плитку следует выделить:
- полную гармонию с интерьером помещения;
- сохранение целостности облицовки;
- наличие прочных дверей позволяет использовать разного рода отделочные материалы, в том числе и плитку;
- незаметность;
- длительность эксплуатации;
- простота установки и сооружения;
- высокий уровень надежности;
- обеспечение свободного доступа к оборудованию коммуникационных систем.
Разновидности и фото люков под плитку
Существует несколько разновидностей люков под плитку:

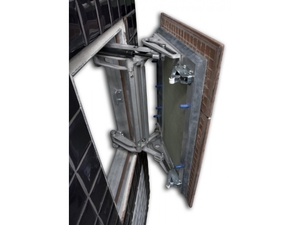

1. Люки под плитку сдвижного типа.
Данный вариант люка состоит из:
- рамы;
- дверцы;
- замка;
- наружного отделочного слоя;
- петель, которые соединяют его со стеной;
- регулировочных механизмов.
В качестве основного элемента люка выступает рамный механизм, для изготовления которого используется трубчатая сталь или алюминий. Чаще всего используется алюминий, так как он отличается устойчивостью перед коррозией, однако, в случаях, когда люк должен выдерживать большие нагрузки, необходимо его изготовить из стали.
Дверцы, чаще всего изготавливаются из таких же материалов, как и рама. Верхняя ее часть отделывается с помощью влагоустойчивого гипсоволокна или гипсокартона. А на него наносятся отделочные материалы. Периметр дверцы оснащен изоляционным материалом, предотвращающим попадание в люк влаги или воздуха. Кроме того, его наличие обеспечивает защиту внутренней части люка от появления плесени, пыли или грибка.
Сдвижной вариант люка отличается от других его вариаций наличием трехзвенной конструкции петель. Таким образом, обеспечивается фронтальное и боковое открытие дверей. Петли позволят регулировать положение двери в двух вариациях.
Немаловажный элемент — наличие нажимного замка, с помощью которого дверца открывается очень просто и без приложения особых усилий.
Использование раздвижных люков рекомендовано в том случае, если его установка производится в небольшом помещении. Такой тип люка отлично подходит для отделки с помощью кафеля, керамогранита, мозаики и других отделочных материалов. При необходимости в обеспечении свободного доступа к коммуникационной системе, используется данный тип люка. Открывание такого типа люка производится с помощью минимального вытягивания дверцы и отвода ее в сторону. Установка данного люка производится в поверхности вертикальных стеновых перегородок, пеноблоков, стен из гипсокартона, бетона и т.д.
Такие конструкции отлично подходят как для жилых и общественных помещений, так и для установки снаружи зданий. Существует два варианта сдвижных люков:
- люки, которые открываются ручкой присоской, устанавливаются в случае отделки помещения материалами, им;
- люки, кликового типа — используются при отделке с помощью мозаики, плитки с рельефной или матовой поверхностью, для открывания такого типа дверцы не нужна кликовая ручка, она открывается одним нажатием, для того, чтобы закрыть данную дверцу необходимо обеспечить ее заведение характерным щелчком.
2. Распашной тип люка — данный вариант отличается особой популярностью, так как его конструкция самая простая и напоминает обычные распашные дверцы. Такие люки применяют в случае отделки стен в ванной или санузле полуматовой или гладкой плиткой. Ревизионные люки под плитку распашного типа имеют колоссальные преимущества перед другими разновидностями люков. Именно такой вид люка наиболее незаметен после его установки. Плитка устанавливается непосредственно на поверхность дверцы.
Данный тип люков широко распространен для скрытия счетчиков на воду, терморегуляторов, фильтров, сифонов и т.д. Кроме того, такой люк станет отличным местом для обустройства сейфа или потайной полки.
Конструктивные особенности такого люка включают такие элементы:
- сварную раму;
- дверную раму;
- плиту из гипсоволокна;
- отверстия для установки дюбелей и саморезов;
- петли, соединяющие конструкцию наружной рамы с дверцей.
Кроме того, для фиксации люка в определенном положении он оснащается специальными замочными защелками.
3. Люки под плитку нажимные отличаются высокими характеристиками грузоподъемности. С помощью фронтального открывания двери удается предотвратить механические повреждения отделочного материала, в нашем случае, плитки.
В соотношении с техническими конструктивными особенностями такие люки состоят из:
- стальной рамы, закрепляемой в проеме с помощью саморезов;
- рамы для дверцы, которая отделана гипсоволокном;
- двухзвенной петли, которая регулирует открывание дверцы в разных положениях;
- запорных механизмов.
С помощью петель такой тип люка открывается одним нажатием. Дверца как бы вытягивается из стены, тем самым обеспечивая незаметность люка на ней. Петли сконструированы таким образом, чтобы обеспечить отделку двери любыми из материалов, в том числе и плиткой. Данный тип открывания дверцы является самым безопасным из всех вышеперечисленных.
В соотношении с местом расположения люков они бывают:
- настенными — самый популярный вариант, доступ до которого обеспечивается проще всего;
- люки напольные под плитку более сложны в обустройстве и эксплуатации;
- потолочные — применяют крайне редко, хотя их обустройство также возможно.
Размеры люков под плитку напрямую зависят от его внутреннего наполнения, количества коммуникаций и предметов, которые планируется в нем разместить.
Изготовление скрытого люка под плитку своими руками
Для выполнения данной работы потребуется немало времени и сил, при отсутствии навыков в изготовлении подобного рода устройств рекомендуем выполнять работы минимум вдвоем.
Самый простой способ сооружения ревизионного люка — использование мебельной фурнитуры, которая переделывается под запорный механизм самого люка. Из системы понадобится наличие навесов и системы нажима, с помощью которой обеспечится легкое открывание люка.
Для изготовления дверцы потребуется гипсокартон или гипсоволокно с влагоустойчивыми характеристиками. Если планируется в дальнейшем отделать поверхность плиткой, то лучше выбрать вариант гипсоволокна. Именно этот материал отличается более высокой адгезией с плиточным клеем, а соответственно и с самой плиткой.
Сборка люка производится непосредственно на месте выполнения работ, так как эта процедура требует проведения тщательных замеров и корректировки по ходу выполнения всех инструкций.
Для начала нужно определиться с размером люка сантехнического под плитку. При выборе размера следует учесть тот факт, что люк нужно делать как можно меньше. Так как обустройство большой конструкции не имеет никакого смысла.
Размер люка напрямую зависит от типа коммуникаций, к которым требуется доступ. Например, если планируется обустроить люк, для обслуживания счетчика на воду, то для этих целей вполне достаточно площади в одну стандартную кафельную плитку, размером в 10х10 см.
Если необходимо проверять коммуникации в виде сифона, труб и так далее, то размер люка необходимо увеличить до такого размера, чтобы обеспечить беспрепятственный доступ до них.
После определения оптимального размера люка начинается непосредственная работа над его созданием. Проще всего начинать с изготовления рамы, которая будет находиться внутри люка. Ее изготовление — это достаточно простой процесс, который требует внимательности в проведении замеров. Рама изготавливается из стальных или алюминиевых уголков и профилей. Чтобы их соединить потребуется сварочный аппарат и опыт работы с ним.
Далее готовая конструкция устанавливается в нишу и фиксируется в ней с помощью саморезов. Следующий этап предполагает изготовление дверцы, для каркаса которой достаточно применить ОСП, обшиваемые гипсоволокном или гипсокартоном.
Дверца должна иметь такие же размеры, как и люк.
Совет: Выбирайте размеры дверцы с учетом того, что на ней должны поместиться целые плитки, со стыками между ними. То есть, дверца должна быть рассчитана на одну, две, четыре, шесть плиток.
Используя ОСП, старайтесь выбирать материал с высокой плотностью и толщиной минимум в 12 см, так как плитка требует определенной жесткости для ее фиксации на поверхности.
После изготовления дверцы следует процесс крепления к ней навесов, на которых она будет держаться. Учтите, что такой люк устанавливается на одном расстоянии со стеной, он не может быть в нее углублен, так как нарушится целостный внешний вид стены.
Учтите, что упор дверцы должен отличаться максимальной жесткостью. После монтажа дверцы и запорных механизмов начинается процедура укладки плитки. Первая плитка укладывается непосредственно снизу дверцы. Позаботьтесь о тщательном расчете вертикальных и горизонтальных рядов плитки. Для этих целей желательно использовать лазерный уровень. Не следует проводить затирку швов между плиткой, уложенной на дверце. Именно в этом и будет состоять ее единственное отличие от общего интерьера.
Изготовление люка под плитку своими руками будет выполнено качественно лишь в том случае, если будут выполнены все вышеперечисленные условия.
Монтаж люка под плитку: технология и инструкция
Существует несколько этапов установки люка под плитку:
1. Подготовка проема.
Проем под люк должен быть очищен от пыли и грязи, а его размеры должны в точности совпадать с параметрами самого люка.
2. Монтажные работы.
Установите люк в ранее подготовленную поверхность проема таким образом, чтобы обеспечить совпадение плоскости дверцы со стеной, на которой будет располагаться плитка.
Учтите, во время монтажа универсального люка имеющего пружинные замки, следует выдвинуть люк на два, три миллиметра выше стены. Таким образом, после нажатия люка обеспечится герметичность его прилегания.
3. Фиксация люка.
Этот процесс требует закрепления люка в стене дюбелями и саморезами.
Совет: Перед тем как закрепить люк, несколько раз проверьте его ровность, чтобы избежать порчи внешнего вида стены.
Если рама изготовлена из стали, то в нее вкладываются элементы в виде деревянных брусков, которые обеспечивают прочное соединение и фиксацию люка.
Далее проводится регулировка дверцы специальными механизмами, которые предусмотрены для ее открывания. На боковые участки рам устанавливаются специального рода заглушки, улучшающие привлекательность его внешнего вида.
4. Отделка люка с помощью кафеля.
На петельных участках разрешается выступ плитки, максимум на 4,5 см. На других же участках допускается выступ плитки за пределы дверцы максимум на 30%.
Совет: Чтобы обеспечить максимальное сцепление между плиткой и поверхностью дверцы, рекомендуется перед нанесением клея обработать дверцу грунтовкой. Учтите, что клей для плитки должен быть высокого качества, при желании возможен вариант применения жидких гвоздей.
Запрещается наклейка плитки на дверцу люка плиточным клеем на цементной основе, так как из-за высокого веса конструкции, существует риск деформации дверцы.
Для того, чтобы обеспечить ровные стыки между плитками в них устанавливаются крестики. Только после того как клей высохнет, они убираются со швов, а дверца открывается с помощью нажатия.
Для обеспечения звукоизоляции и герметизации дверцы следует по периметру дверцы наклеить малярную ленту. Зазор обрабатывается герметиком, после высыхания которого снимается малярная лента.
Совет: Герметик должен быть на силиконовой основе.
Учтите, если люк имеет нажимную основу, то герметиком заполняется не все пространство, а лишь шов на 3-4 мм. Герметик ни в коем случае не должен попасть под плитку, в противном случае, возникнут проблемы с открыванием дверцы.
Используя эластичный шпатель избавьтесь от излишков силикона. Удалите ленту после высыхания герметика. По истечении 48 часов, произведите обрезку шва под углом в сорок пять градусов.
Совет: Чтобы облегчить открывание люка в процессе его эксплуатации, следует обрезать плитку, находящуюся на стене, а не на дверце.
Люки под плитку видео:
Скрытый люк-невидимка под плитку своими руками: изготовление и установка
Зачастую такое приспособление расположено в ванной комнате. Разберемся в его функциях и назначении. Скрытый ревизионный люк призван обеспечить:
- Доступ к элементам коммуникаций. Это своеобразное смотровое окно для важных частей водопровода. Обычно такой ревизионный люк маскирует в стене или под ванной доступ к запорной арматуре, счетчикам воды, местам соединений отрезков труб и т. д.
- Шкафчик. За такой скрытой дверцей располагают полочки, например, в гипсокартонном коробе. Здесь прячут косметику, бытовую химию, инструменты и прочие предметы.
- Вход в подвал. Вариант для частных домов. Проем должен быть дополнительно укреплен, поэтому под кафель зачастую обустраивают металлический каркас.
С помощью люка в ванной легко добраться до элементов коммуникаций
Если последние два варианта – скорее личные пожелания хозяев дома, то ревизионный люк – обязательное условие в маскировке труб и счетчиков в закрытых коробах.
Изготовление основания
Весь процесс разобьем на несколько этапов:
- создание каркаса;
- монтаж полотна;
- крепление фурнитуры;
- облицовка кафелем;
- герметизация стыков.
Итак, рассмотрим, как своими руками делается люк-невидимка под плитку. Начинают с изготовления каркаса для дверцы. Сперва измеряется проем, образовавшийся после укладки кафеля. Желательно заранее предусмотреть наличие такого окошка, чтобы оставить место под цельные элементы. Дополнительно рекомендуется укрепить периметр проема, особенно если обустраивается вход в подвал.
Рамку люка изготавливают из деревянных планок, металлических уголков или алюминиевого профиля. Она должна быть немного меньше проема, чтобы оставался зазор для установки кафеля.
Затем на каркас крепят само полотно дверцы, изготовленное из листа фанеры, OSB или влагостойкого гипсокартона. Должно быть не менее двух слоев. Металлические люки монтируются сварным методом. Если отверстие большое по размеру, дополнительно предусматривается наличие ребер жесткости.
Схема механизма открывания
После монтажа люка просверливаются отверстия для крепления петель. Обычно используются мебельные навесы. Обустраивают и стандартный вариант с распахиванием в сторону, и откидной вниз. Более современный и удобный, но и весьма затратный способ предполагает установку push-системы. Вторая часть петель врезается в обрамление проема. После регулируется положение дверцы и приступают к укладке кафеля.
Особенности отделки плиткой
Ревизионный люк обычно рассчитан на 2-4 плиточки, в зависимости от формата кафеля. Для укладки облицовки используют стандартную клеевую смесь. Для основы из фанеры и гипсокартона покупают специальный состав, отличающийся большей адгезией.
Если вы кладете плитку на люк в подвал из металла, предварительно обшейте его фанерой. Материал поверхностно шпаклюют. Грунтовка – обязательное условие.
Кладут плитку таким образом, чтобы по краям сохранялся небольшой выступ кафеля, но не более, чем на 5 см. Также обратите внимание на швы соседних элементов, они должны полностью совпадать с облицовкой люка как по своему расположению, так и по толщине.
Узор должен совпадать по всей поверхности
Альтернативные варианты
Помимо керамической плитки, ревизионный люк облицовывается и другими материалами, в зависимости от типа покрытия, используемого в области расположения конструкции. Самый яркий пример – ванная комната, стены и пол в ней зачастую оформлены стандартной плиткой, а экран, закрывающий водосточные трубы, зашит пластиком. В данном случае отделка кафелем выполняется в местах прилегания окошка к полу или стене.
В большинстве случаев используется альтернативный вариант – люк зашивается таким же пластиком. Это не только просто и удобно, но и позволяет облегчить массу дверцы, а значит, и фурнитура понадобится более простая.
Второй вариант – вход в подвал. Если в коридоре уложена плитка, вопросов не возникнет, но с другим покрытием кафель будет резко бросаться в глаза. «Невидимка» тут не получится.
Во время устройства скрытого люка в полу для крышки потребуется более прочное основание
Если речь идет о напольном люке, маскирующем вход в подвал, его облицовывают тем же покрытием, что и пол. Например: ламинат, ПВХ-панели, ковролин и т. д.
Обустроить своими руками полноценный ревизионный люк, замаскированный под плитку, или незаметно оформить вход в подвал, может каждый. Главное, снять правильные размеры проема и использовать качественные материалы и комплектующие. Конечная стоимость изделия зависит от типа фурнитуры и класса облицовочного покрытия.
Рекомендуем посмотреть видео:
Люк для ванной под плитку своими руками, размеры люков (фото, видео)
Домовладельцы обычно очень серьезно подходят к обустройству ванной комнаты, подолгу выбирая подходящий дизайн, устойчивые к повышенной влажности отделочные материалы и мебель. Чтобы не портить интерьер помещения видом труб, все коммуникацию прячут внутри специального короба, скрытого от глаз слоем гипсокартона, штукатурки декоративного покрытия.
Содержание статьи
Однако, такая конструкция осложняет доступ к оборудованию для контроля состояния и ремонта своими руками. В случае протечки или поломки отсутствие прямого выхода к коммуникациям приводит к ненужному промедлению, усиливающие негативные последствия происшествия. Чтобы в любой момент иметь доступ к трубам, вентилям и счетчикам, спрятанным внутри гипсокартонного короба, необходим специальный люк для ванны.
Функции
Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:
- Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.
Легкий доступ к датчикам и трубам
- Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
- Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
- Получить доступ к сифону под ванной его для прочистки и обслуживания.
Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения.
Разновидности
Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:
- Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
Распашной люк
- Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
Сдвижная модель люка
- Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.
Нажимной люк
Учтите, что при выборе лючка необходимо учитывает размеры и частоту открывания ревизионного окна. Распашные и нажимные модели выдерживают большее количество срабатываний, поэтому служат дольше, реже ломаются.
Материал и размеры
Сантехнические лючки для короба в ванной комнате изготавливают из различных материалов, устойчивых к повышенной влажности воздуха, перепадам температуры и контакту с водой. Наиболее надежными и долговечными считают модели из стали, но стоят они достаточно дорого. Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:
- Устойчивость к повышенной влажности. В ванной комнате не избежать контакта с водой, даже внутри короба изделие не защищено от влажного воздуха, поэтому материал не должен вступать в окислительные реакции с кислородом. Пластиковые модели обладают наилучшей влагостойкости.
Пластиковый люк
- Прочность. На дверку люка приклеивают керамическую плитку, маскирующую конструкцию, поэтому он должен выдерживать большой вес, не деформируясь. В этом показателе модели из стали намного опережают более дешевые пластиковые.
Люк под плитку
- Обрабатываемость. Чтобы спрятать дверку ревизионного сантехнического люка, на него наносят слой шпаклевки, окрашивают или своими руками приклеивают декоративную плитку. То есть материал выбирают так, чтобы он подходил к выбранному типу отделочного материала.
Обратите внимание! Размеры ревизионного отверстия выбирают, исходя из назначения, габаритов оборудования, спрятанного внутри короба, и специфики отделочного материала.
Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика. Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.
Требования к конструкции
Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:
- Ревизионный люк должен быть достаточно прочным и хорошо закрепленным. Он должен выдерживать вес дверцы, открываемой с усилием.
Схема монтажа люка
- Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
- Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
- К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
- На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.
Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.
Видео-инструкция
Люк под плитку своими руками
Обустройство люка невидимки помогает сделать внешний вид ванной комнаты более привлекательным. Именно в люке скрываются все коммуникационные элементы ванной. Покупка люка в ванную комнату — процесс дорогостоящий, и не каждый в силе себе его позволить. А вот изготовление люка своими руками обходится гораздо дешевле, хотя требует немалых усилий и времени. О том как сделать люк под плитку и о том, как установить люк под плитку рассмотрим далее.
Оглавление:
- Люки под плитку: особенности, назначение и преимущества установки
- Разновидности и фото люков под плитку
- Изготовление скрытого люка под плитку своими руками
- Монтаж люка под плитку: технология и инструкция
Люки под плитку: особенности, назначение и преимущества установки
Основной функцией сантехнического люка невидимки является скрытие всех коммуникаций, находящихся в помещении и обеспечение свободного доступа к ним в любое время.
Главное преимущество люка под плитку, его незаметность на фоне основного интерьера. Кроме того, они совмещают в себе качества функциональности и простоты.
Среди преимуществ установки люков под плитку следует выделить:
- полную гармонию с интерьером помещения;
- сохранение целостности облицовки;
- наличие прочных дверей позволяет использовать разного рода отделочные материалы, в том числе и плитку;
- незаметность;
- длительность эксплуатации;
- простота установки и сооружения;
- высокий уровень надежности;
- обеспечение свободного доступа к оборудованию коммуникационных систем.
Разновидности и фото люков под плитку
Существует несколько разновидностей люков под плитку:
1. Люки под плитку сдвижного типа.
Данный вариант люка состоит из:
- рамы;
- дверцы;
- замка;
- наружного отделочного слоя;
- петель, которые соединяют его со стеной;
- регулировочных механизмов.
В качестве основного элемента люка выступает рамный механизм, для изготовления которого используется трубчатая сталь или алюминий. Чаще всего используется алюминий, так как он отличается устойчивостью перед коррозией, однако, в случаях, когда люк должен выдерживать большие нагрузки, необходимо его изготовить из стали.
Дверцы, чаще всего изготавливаются из таких же материалов, как и рама. Верхняя ее часть отделывается с помощью влагоустойчивого гипсоволокна или гипсокартона. А на него наносятся отделочные материалы. Периметр дверцы оснащен изоляционным материалом, предотвращающим попадание в люк влаги или воздуха. Кроме того, его наличие обеспечивает защиту внутренней части люка от появления плесени, пыли или грибка.
Сдвижной вариант люка отличается от других его вариаций наличием трехзвенной конструкции петель. Таким образом, обеспечивается фронтальное и боковое открытие дверей. Петли позволят регулировать положение двери в двух вариациях.
Немаловажный элемент — наличие нажимного замка, с помощью которого дверца открывается очень просто и без приложения особых усилий.
Использование раздвижных люков рекомендовано в том случае, если его установка производится в небольшом помещении. Такой тип люка отлично подходит для отделки с помощью кафеля, керамогранита, мозаики и других отделочных материалов. При необходимости в обеспечении свободного доступа к коммуникационной системе, используется данный тип люка. Открывание такого типа люка производится с помощью минимального вытягивания дверцы и отвода ее в сторону. Установка данного люка производится в поверхности вертикальных стеновых перегородок, пеноблоков, стен из гипсокартона, бетона и т.д.
Такие конструкции отлично подходят как для жилых и общественных помещений, так и для установки снаружи зданий. Существует два варианта сдвижных люков:
- люки, которые открываются ручкой присоской, устанавливаются в случае отделки помещения материалами, им;
- люки, кликового типа — используются при отделке с помощью мозаики, плитки с рельефной или матовой поверхностью, для открывания такого типа дверцы не нужна кликовая ручка, она открывается одним нажатием, для того, чтобы закрыть данную дверцу необходимо обеспечить ее заведение характерным щелчком.
2. Распашной тип люка — данный вариант отличается особой популярностью, так как его конструкция самая простая и напоминает обычные распашные дверцы. Такие люки применяют в случае отделки стен в ванной или санузле полуматовой или гладкой плиткой. Ревизионные люки под плитку распашного типа имеют колоссальные преимущества перед другими разновидностями люков. Именно такой вид люка наиболее незаметен после его установки. Плитка устанавливается непосредственно на поверхность дверцы.
Данный тип люков широко распространен для скрытия счетчиков на воду, терморегуляторов, фильтров, сифонов и т.д. Кроме того, такой люк станет отличным местом для обустройства сейфа или потайной полки.
Конструктивные особенности такого люка включают такие элементы:
- сварную раму;
- дверную раму;
- плиту из гипсоволокна;
- отверстия для установки дюбелей и саморезов;
- петли, соединяющие конструкцию наружной рамы с дверцей.
Кроме того, для фиксации люка в определенном положении он оснащается специальными замочными защелками.
3. Люки под плитку нажимные отличаются высокими характеристиками грузоподъемности. С помощью фронтального открывания двери удается предотвратить механические повреждения отделочного материала, в нашем случае, плитки.
В соотношении с техническими конструктивными особенностями такие люки состоят из:
- стальной рамы, закрепляемой в проеме с помощью саморезов;
- рамы для дверцы, которая отделана гипсоволокном;
- двухзвенной петли, которая регулирует открывание дверцы в разных положениях;
- запорных механизмов.
С помощью петель такой тип люка открывается одним нажатием. Дверца как бы вытягивается из стены, тем самым обеспечивая незаметность люка на ней. Петли сконструированы таким образом, чтобы обеспечить отделку двери любыми из материалов, в том числе и плиткой. Данный тип открывания дверцы является самым безопасным из всех вышеперечисленных.
В соотношении с местом расположения люков они бывают:
- настенными — самый популярный вариант, доступ до которого обеспечивается проще всего;
- люки напольные под плитку более сложны в обустройстве и эксплуатации;
- потолочные — применяют крайне редко, хотя их обустройство также возможно.
Размеры люков под плитку напрямую зависят от его внутреннего наполнения, количества коммуникаций и предметов, которые планируется в нем разместить.
Изготовление скрытого люка под плитку своими руками
Для выполнения данной работы потребуется немало времени и сил, при отсутствии навыков в изготовлении подобного рода устройств рекомендуем выполнять работы минимум вдвоем.
Самый простой способ сооружения ревизионного люка — использование мебельной фурнитуры, которая переделывается под запорный механизм самого люка. Из системы понадобится наличие навесов и системы нажима, с помощью которой обеспечится легкое открывание люка.
Для изготовления дверцы потребуется гипсокартон или гипсоволокно с влагоустойчивыми характеристиками. Если планируется в дальнейшем отделать поверхность плиткой, то лучше выбрать вариант гипсоволокна. Именно этот материал отличается более высокой адгезией с плиточным клеем, а соответственно и с самой плиткой.
Сборка люка производится непосредственно на месте выполнения работ, так как эта процедура требует проведения тщательных замеров и корректировки по ходу выполнения всех инструкций.
Для начала нужно определиться с размером люка сантехнического под плитку. При выборе размера следует учесть тот факт, что люк нужно делать как можно меньше. Так как обустройство большой конструкции не имеет никакого смысла.
Размер люка напрямую зависит от типа коммуникаций, к которым требуется доступ. Например, если планируется обустроить люк, для обслуживания счетчика на воду, то для этих целей вполне достаточно площади в одну стандартную кафельную плитку, размером в 10х10 см.
Если необходимо проверять коммуникации в виде сифона, труб и так далее, то размер люка необходимо увеличить до такого размера, чтобы обеспечить беспрепятственный доступ до них.
После определения оптимального размера люка начинается непосредственная работа над его созданием. Проще всего начинать с изготовления рамы, которая будет находиться внутри люка. Ее изготовление — это достаточно простой процесс, который требует внимательности в проведении замеров. Рама изготавливается из стальных или алюминиевых уголков и профилей. Чтобы их соединить потребуется сварочный аппарат и опыт работы с ним.
Далее готовая конструкция устанавливается в нишу и фиксируется в ней с помощью саморезов. Следующий этап предполагает изготовление дверцы, для каркаса которой достаточно применить ОСП, обшиваемые гипсоволокном или гипсокартоном.
Дверца должна иметь такие же размеры, как и люк.
Совет: Выбирайте размеры дверцы с учетом того, что на ней должны поместиться целые плитки, со стыками между ними. То есть, дверца должна быть рассчитана на одну, две, четыре, шесть плиток.
Используя ОСП, старайтесь выбирать материал с высокой плотностью и толщиной минимум в 12 см, так как плитка требует определенной жесткости для ее фиксации на поверхности.
После изготовления дверцы следует процесс крепления к ней навесов, на которых она будет держаться. Учтите, что такой люк устанавливается на одном расстоянии со стеной, он не может быть в нее углублен, так как нарушится целостный внешний вид стены.
Учтите, что упор дверцы должен отличаться максимальной жесткостью. После монтажа дверцы и запорных механизмов начинается процедура укладки плитки. Первая плитка укладывается непосредственно снизу дверцы. Позаботьтесь о тщательном расчете вертикальных и горизонтальных рядов плитки. Для этих целей желательно использовать лазерный уровень. Не следует проводить затирку швов между плиткой, уложенной на дверце. Именно в этом и будет состоять ее единственное отличие от общего интерьера.
Изготовление люка под плитку своими руками будет выполнено качественно лишь в том случае, если будут выполнены все вышеперечисленные условия.
Монтаж люка под плитку: технология и инструкция
Существует несколько этапов установки люка под плитку:
1. Подготовка проема.
Проем под люк должен быть очищен от пыли и грязи, а его размеры должны в точности совпадать с параметрами самого люка.
2. Монтажные работы.
Установите люк в ранее подготовленную поверхность проема таким образом, чтобы обеспечить совпадение плоскости дверцы со стеной, на которой будет располагаться плитка.
Учтите, во время монтажа универсального люка имеющего пружинные замки, следует выдвинуть люк на два, три миллиметра выше стены. Таким образом, после нажатия люка обеспечится герметичность его прилегания.
3. Фиксация люка.
Этот процесс требует закрепления люка в стене дюбелями и саморезами.
Совет: Перед тем как закрепить люк, несколько раз проверьте его ровность, чтобы избежать порчи внешнего вида стены.
Если рама изготовлена из стали, то в нее вкладываются элементы в виде деревянных брусков, которые обеспечивают прочное соединение и фиксацию люка.
Далее проводится регулировка дверцы специальными механизмами, которые предусмотрены для ее открывания. На боковые участки рам устанавливаются специального рода заглушки, улучшающие привлекательность его внешнего вида.
4. Отделка люка с помощью кафеля.
На петельных участках разрешается выступ плитки, максимум на 4,5 см. На других же участках допускается выступ плитки за пределы дверцы максимум на 30%.
Совет: Чтобы обеспечить максимальное сцепление между плиткой и поверхностью дверцы, рекомендуется перед нанесением клея обработать дверцу грунтовкой. Учтите, что клей для плитки должен быть высокого качества, при желании возможен вариант применения жидких гвоздей.
Запрещается наклейка плитки на дверцу люка плиточным клеем на цементной основе, так как из-за высокого веса конструкции, существует риск деформации дверцы.
Для того, чтобы обеспечить ровные стыки между плитками в них устанавливаются крестики. Только после того как клей высохнет, они убираются со швов, а дверца открывается с помощью нажатия.
Для обеспечения звукоизоляции и герметизации дверцы следует по периметру дверцы наклеить малярную ленту. Зазор обрабатывается герметиком, после высыхания которого снимается малярная лента.
Совет: Герметик должен быть на силиконовой основе.
Учтите, если люк имеет нажимную основу, то герметиком заполняется не все пространство, а лишь шов на 3-4 мм. Герметик ни в коем случае не должен попасть под плитку, в противном случае, возникнут проблемы с открыванием дверцы.
Используя эластичный шпатель избавьтесь от излишков силикона. Удалите ленту после высыхания герметика. По истечении 48 часов, произведите обрезку шва под углом в сорок пять градусов.
Совет: Чтобы облегчить открывание люка в процессе его эксплуатации, следует обрезать плитку, находящуюся на стене, а не на дверце.
Люки под плитку видео:
Скрытый люк-невидимка под плитку своими руками: изготовление и установка
Зачастую такое приспособление расположено в ванной комнате. Разберемся в его функциях и назначении. Скрытый ревизионный люк призван обеспечить:
- Доступ к элементам коммуникаций. Это своеобразное смотровое окно для важных частей водопровода. Обычно такой ревизионный люк маскирует в стене или под ванной доступ к запорной арматуре, счетчикам воды, местам соединений отрезков труб и т. д.
- Шкафчик. За такой скрытой дверцей располагают полочки, например, в гипсокартонном коробе. Здесь прячут косметику, бытовую химию, инструменты и прочие предметы.
- Вход в подвал. Вариант для частных домов. Проем должен быть дополнительно укреплен, поэтому под кафель зачастую обустраивают металлический каркас.
С помощью люка в ванной легко добраться до элементов коммуникаций
Если последние два варианта – скорее личные пожелания хозяев дома, то ревизионный люк – обязательное условие в маскировке труб и счетчиков в закрытых коробах.
Изготовление основания
Весь процесс разобьем на несколько этапов:
- создание каркаса;
- монтаж полотна;
- крепление фурнитуры;
- облицовка кафелем;
- герметизация стыков.
Итак, рассмотрим, как своими руками делается люк-невидимка под плитку. Начинают с изготовления каркаса для дверцы. Сперва измеряется проем, образовавшийся после укладки кафеля. Желательно заранее предусмотреть наличие такого окошка, чтобы оставить место под цельные элементы. Дополнительно рекомендуется укрепить периметр проема, особенно если обустраивается вход в подвал.
Рамку люка изготавливают из деревянных планок, металлических уголков или алюминиевого профиля. Она должна быть немного меньше проема, чтобы оставался зазор для установки кафеля.
Затем на каркас крепят само полотно дверцы, изготовленное из листа фанеры, OSB или влагостойкого гипсокартона. Должно быть не менее двух слоев. Металлические люки монтируются сварным методом. Если отверстие большое по размеру, дополнительно предусматривается наличие ребер жесткости.
Схема механизма открывания
После монтажа люка просверливаются отверстия для крепления петель. Обычно используются мебельные навесы. Обустраивают и стандартный вариант с распахиванием в сторону, и откидной вниз. Более современный и удобный, но и весьма затратный способ предполагает установку push-системы. Вторая часть петель врезается в обрамление проема. После регулируется положение дверцы и приступают к укладке кафеля.
Особенности отделки плиткой
Ревизионный люк обычно рассчитан на 2-4 плиточки, в зависимости от формата кафеля. Для укладки облицовки используют стандартную клеевую смесь. Для основы из фанеры и гипсокартона покупают специальный состав, отличающийся большей адгезией.
Если вы кладете плитку на люк в подвал из металла, предварительно обшейте его фанерой. Материал поверхностно шпаклюют. Грунтовка – обязательное условие.
Кладут плитку таким образом, чтобы по краям сохранялся небольшой выступ кафеля, но не более, чем на 5 см. Также обратите внимание на швы соседних элементов, они должны полностью совпадать с облицовкой люка как по своему расположению, так и по толщине.
Узор должен совпадать по всей поверхности
Альтернативные варианты
Помимо керамической плитки, ревизионный люк облицовывается и другими материалами, в зависимости от типа покрытия, используемого в области расположения конструкции. Самый яркий пример – ванная комната, стены и пол в ней зачастую оформлены стандартной плиткой, а экран, закрывающий водосточные трубы, зашит пластиком. В данном случае отделка кафелем выполняется в местах прилегания окошка к полу или стене.
В большинстве случаев используется альтернативный вариант – люк зашивается таким же пластиком. Это не только просто и удобно, но и позволяет облегчить массу дверцы, а значит, и фурнитура понадобится более простая.
Второй вариант – вход в подвал. Если в коридоре уложена плитка, вопросов не возникнет, но с другим покрытием кафель будет резко бросаться в глаза. «Невидимка» тут не получится.
Во время устройства скрытого люка в полу для крышки потребуется более прочное основание
Если речь идет о напольном люке, маскирующем вход в подвал, его облицовывают тем же покрытием, что и пол. Например: ламинат, ПВХ-панели, ковролин и т. д.
Обустроить своими руками полноценный ревизионный люк, замаскированный под плитку, или незаметно оформить вход в подвал, может каждый. Главное, снять правильные размеры проема и использовать качественные материалы и комплектующие. Конечная стоимость изделия зависит от типа фурнитуры и класса облицовочного покрытия.
Рекомендуем посмотреть видео:
