Сливной кран для водонагревателя: Как слить воду с водонагревателя – инструкция, схема, видео – Как слить воду из водонагревателя: все способы слива воды

Содержание

Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

Основные элементы схемы подключения бойлера:

  • кран 1 — вводной кран горячей воды
  • кран 2 — вводной кран холодной воды
  • кран 3 — кран подачи горячей воды из бойлера
  • кран 4 — кран подачи холодной воды в бойлер.
  • кран 5 — кран подсоса воздуха для слива бойлера
  • кран 6 — сливной кран
  • предохранительный клапан

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов. Для удобства и ускорения процесса слива воды, устанавливается сливной кран

6.

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!



Cкачать схему


Как определить закрыт шаровоый кран или открыт?

Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран — в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

  • Кран закрыт — бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
  • Кран открыт — вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

  • — закрыть сливные краны 5 и 6
  • — закрыть кран 1 (вводной кран горячей воды)
  • — открыть кран 3
  • — открыть кран 2 (вводной кран холодной воды)
  • — открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран

5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

  • — закрыть кран 4
  • — закрыть кран 3
  • — открыть кран 1
  • — открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

  • — закрыть кран 4
  • — закрыть кран 3
  • — открыть кран 6, при этом часть воды сольется в канализацию
  • — открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
    • — закрыть кран 1
    • — открыть кран 3
    • — открыть кран горячей воды на смесителе
    • — открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

  • — закрыть кран 5
  • — закрыть кран 6
  • — закрыть кран 3
  • — закрыть кран 4
  • — открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам. Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран

5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

Как слить воду из водонагревателя

Рано или поздно у всех владельцев накопительных водонагревателей возникает проблема слива воды из бака. Причин для этого может быть несколько:

  • консервация на зиму на даче или после профилактики центрального ГВС в квартире;
  • чистка бака от накопившихся отложений;
  • замена ТЭНа, магниевого анода и другой ремонт;
  • использование воды из бака при отключении водоснабжения.

Независимо от причины, слив накопителя водонагревателя осуществляют по одному и тому же алгоритму.

1. Приготовьте материалы и инструменты

  • Ведро или таз;
  • шланг;
  • разводной ключ;
  • отвёртку.

2. Снизьте температуру воды

Чтобы не обжечься во время работы, отключите нагрев бойлера и слейте часть горячей воды: бак заполнится холодной и температура снизится. Для экономии можно сделать это заблаговременно, израсходовав воду на что-нибудь нужное.

3. Обесточьте бойлер

В целях безопасности все манипуляции с водонагревателем следует проводить только после полного отключения от сети. Для этого обесточьте соответствующий автомат в электрощите или извлеките вилку провода питания из розетки.

4. Перекройте подачу воды

Следующий обязательный шаг — перекрыть подачу на входе. Если на трубке холодной воды рядом с бойлером есть кран, воспользуйтесь им. Если же обвязка выполнена без такого крана — перекройте главный вентиль холодной воды на входе в квартиру или дом.

Владельцы жилищ с центральным горячим водоснабжением должны дополнительно перекрыть кран ГВС на входе.

5. Слейте воду из водонагревателя

Просто открыть на смесителе горячую воду и опорожнить бойлер не получится из-за того, что при расходе воды бак одновременно заполняется. Холодная вода выталкивает горячую — так это работает. Казалось бы, достаточно перекрыть кран на входе, чтобы бойлер не заполнялся, но нет. Всё чуть сложнее.

Схема работы водонагревателяИллюстрация: Артём Козориз / Лайфхакер

Трубка забора горячей воды находится в самом верху бака, поскольку при нагреве жидкость поднимается вверх. Штуцер подачи, наоборот, располагается внизу — так слои воды не смешиваются. Поэтому при перекрытой подаче со смесителя сольётся не больше литра.

Полностью слить воду можно только через трубку подачи. При этом нужно обеспечить приток воздуха в бак, чтобы там не создавалось вакуума и вода стекала. В зависимости от типа подключения делается это разными способами: от простого открытия крана до снятия штуцеров.

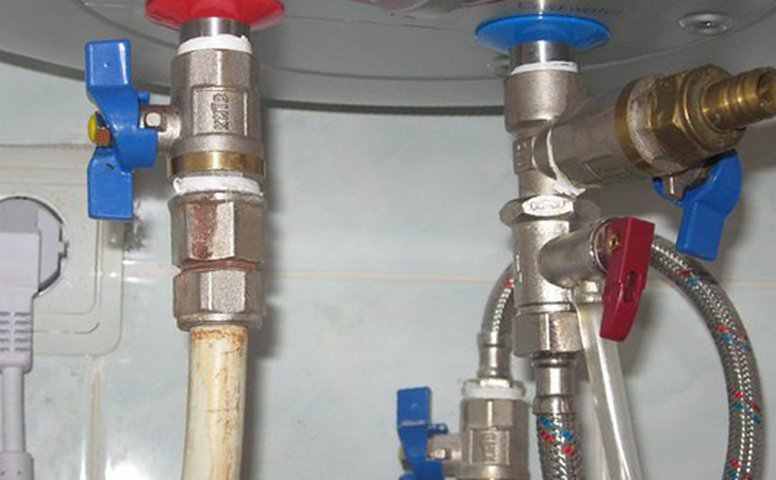

Подключение с двумя тройниками

Как слить воду с водонагревателя: подключение с двумя тройникамиИллюстрация: Артём Козориз / Лайфхакер

Наиболее удобная для слива схема. Благодаря установленным на тройниках кранам позволяет открыть воздуху доступ в бак и быстро опорожнить его.

  • Убедитесь, что краны подачи и выхода из бойлера перекрыты. Если их нет — закройте вентили на стояках холодного и горячего водоснабжения.
  • Наденьте шланг на сливной кран на тройнике у входа в водонагреватель и опустите его в таз, ведро или унитаз. Откройте кран.
  • Теперь откройте кран на тройнике у выхода с бойлера.
  • Слейте всю или часть воды. Если нужно сделать паузу, перекройте кран на входе водонагревателя, и вода перестанет течь.

Подключение с одним тройником

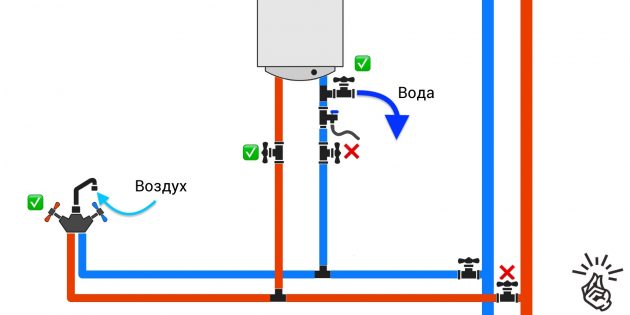

Как слить воду из водонагревателя: подключение с одним тройникомИллюстрация: Артём Козориз / Лайфхакер

Не самый плохой вариант подключения, который всё же уступает по удобству предыдущему. Тройник с краном установлен только на входе, поэтому для слива придётся пускать воздух в бак через смеситель или сняв трубу с выходного штуцера.

Как слить воду с бойлера: подключение с одним тройникомИллюстрация: Артём Козориз / Лайфхакер

Встречается вариация такой схемы без крана на выходе из бойлера. По факту ничем не отличается: воздух пускается теми же способами.

  • Проверьте, чтобы краны на входе и выходе водонагревателя были перекрыты. При их отсутствии закройте вентили на стояках ХВС и ГВС.
  • Присоедините шланг к сливному крану и опустите в ведро или таз. Откройте кран.
  • На ближайшем смесителе откройте горячую воду и дождитесь, пока не сольётся всё или нужное количество.
  • Если вода течёт плохо или не идёт совсем, значит, через смеситель воздух поступает слабо. В таком случае снимите шланг на выходном штуцере.
  • Для остановки воды можно перекрыть сливной кран или просто закрыть выходной штуцер пальцем.

Подключение без тройников

Как слить воду с водонагревателя: подключение без тройниковИллюстрация: Артём Козориз / Лайфхакер

Самая неудобная схема обвязки, когда водонагреватель подключён напрямую без тройников и кранов. В нашем распоряжении есть только предохранительный клапан с дренажным отводом. Через него, хоть и медленно, но тоже можно слить воду. В крайнем случае клапан легко снять, и тогда поток будет гораздо больше.

  • Убедитесь, что вода на стояках холодного и горячего водоснабжения перекрыта.
  • Закройте кран на входе в бойлер и откройте на ближайшем смесителе горячую воду.
  • Наденьте на носик клапана шланг и опустите в ведро или таз. Поднимите флажок клапана.
  • Если вода сливается очень медленно или не течёт вообще, снимите с выходного штуцера бойлера шланг, чтобы обеспечить приток воздуха.
  • Если на клапане нет флажка или вода всё равно идёт слабо — отсоедините подводящий шланг от клапана и вставьте тонкую отвёртку в его корпус. Это приподнимет пружину, блокирующую обратный ход воды, и струя значительно усилится.
  • Для ускорения слива можно просто снять клапан, чтобы полностью освободить входной штуцер водонагревателя.

Читайте также 🔧🔨🔩

Как правильно сливать из водонагревателя

Как правильно сливать воду из водонагревателя?


В процессе ремонта водонагревателя, а точнее сказать, перед процессом ремонта, из бака необходимо слить всю воду, а значит нужно знать как правильно сливать воду из водонагревателя. На рисунке показан типичный пример подключения бака к шлангам (трубам):
  • Первое, что необходимо сделать — это отключить ЭВН от электрической сети
  • Перекрыть подачу холодной воды. Это можно сделать при помощи запорных кранов (как показано на рисунке)
  • Привычным путём слить всю горячую воду из бака
Дальнейший порядок действий будет зависеть от наличия сливного крана, расположенного между баком и обратным (предохранительным) клапаном (показан на рисунке):

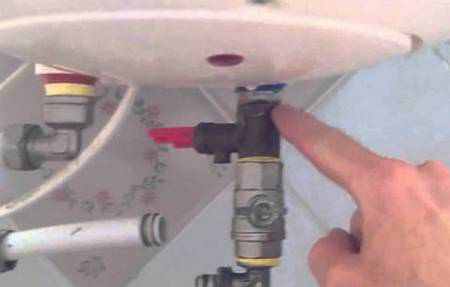

  • Если сливной кран есть, то его необходимо просто открыть. Также откройте кран слива горячей воды (или открутите шланг слива горячей воды, чтобы обеспечить поступление воздуха в бак) и ждите пока вся вода не выйдет. Не забудьте поставить под сливной кран ведро (или другую ёмкость) или наденте на сливной кран шланг, второй конец которого направлен в канализацию
  • Если сливного крана нет (это очень распространённый вариант), но есть обратный клапан с рычажком (как на фото внизу):
то подняв рычажок вверх на 90 градусов (таким образом, чтобы пластмассовая ручка была не паралельна, а перпендикулярна клапану) вода из бака пойдёт через сливной патрубок клапана, хотя на это может уйти не один час времени. Для поступления воздуха в бак не забудьте открыть кран слива горячей воды или вообще открутите шланг слива горячей воды. Слить воду можно просто открутив обратный клапан (открутить также можно и клапан с рычажком) от патрубка подачи холодной воды водонагревателя. Помните, что слив воды будет происходить только при поступлении воздуха в бак через патрубок тёплой воды. Перед процессом слива воды рекомендуется запастись ветошью, которая хорошо впитывает воду или полотенцами.

Надеемся, что вышеописанный материал полностью отвечает на вопрос: Как правильно сливать воду из водонагревателя?

Сливать или не сливать воду из водонагревателя на зиму

Читать другие полезные статьи

Предохранительный клапан для бойлера (водонагревателя): строение, монтаж

Самостоятельная установка бойлера считается ответственным мероприятием, требующим максимального соблюдения норм и правил подключения. В обвязке водонагревателя обязательно участвует группа безопасности, в состав которой входит предохранительный клапан для бойлера – небольшое, но функционально важное устройство.

В этой статье рассмотрим разновидности предохранительной арматуры, ее конструкционные особенности. Ведь чтобы произвести монтаж нагревателя без ошибок, следует разобраться в устройстве и принципе работы клапана.

А также приведем инструкцию по обвязке бойлера и советы по установке предохранительного клапана, дадим полезные рекомендации по выбору подходящего оборудования.

Содержание статьи:

Виды предохранительной арматуры

Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.

Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.

Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.

Пружинный предохранительный клапанПружинный предохранительный клапан

Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе

Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.

Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.

Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема устройства предохранительного клапанаСхема устройства предохранительного клапана

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении .

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

Элементы предохранительного клапанаЭлементы предохранительного клапана

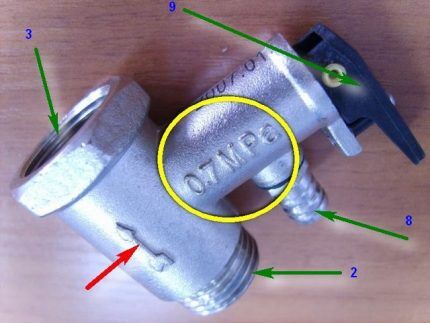

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Галерея изображений

Фото из

Установленный предохранительный клапан с трубкой

Корпус предохранительного клапана из металла

Металлическая пружина с уплотнителем

Маленькое «срывное» отверстие для выхода воды

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой , что строжайше запрещено инструкцией.

Неправильная обвязка с обратным клапаномНеправильная обвязка с обратным клапаном

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

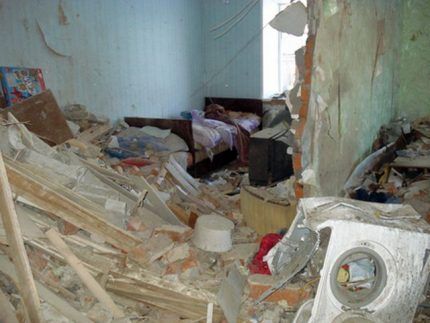

Взрыв из-за неправильной обвязки бойлераВзрыв из-за неправильной обвязки бойлера

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Галерея изображений

Фото из

Защита от гидроударов и критических повышений давления

Дублирование действия обратного клапана

Принудительный сброс воды из бойлера

Соблюдение технических эксплуатационных норм

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

  • вам достался уже подержанный бойлер без элементов обвязки;
  • предохранитель потерялся при переезде;
  • клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Номинальное давление клапанаНоминальное давление клапана

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений

Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота

Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя

Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага

На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз

Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия

Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку»

Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке»

Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Монтаж клапана на штуцерМонтаж клапана на штуцер

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений

Фото из

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

  • длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
  • идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
  • для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Расстояние от клапана до бойлераРасстояние от клапана до бойлера

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми . Не хватает навыков – пригласите специалиста из сервисного центра.

Выводы и полезное видео по теме

Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.

Еще раз о конструкции и принципе работы:

Несколько моментов, которые можно взять на заметку:

Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.

Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.

Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь – спрашивайте совет у наших экспертов в блоке комментариев.

Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями – пишите, пожалуйста, свое мнение под этой статьей.

Как слить воду из водонагревателя, если нет сливного крана

Как слить воду из водонагревателя

Как слить воду из водонагревателя

Содержание статьи

Причин, когда может потребоваться слить воду из водонагревателя хватает. Банальное обслуживание или необходимость замены нагревательного тэна например, или какие-либо другие проблемы, связанные с работой устройства.

И всё бы хорошо, но вот отсутствие сливного крана, может серьёзно затруднить слив воды из водонагревателя. Ну а о том, как всё же добиться своего и полностью слить воду несколькими способами, читайте ниже.

Как слить воду из водонагревателя

Итак, сливать воду из водонагревателя приходится по нескольким причинам, например:

1. Когда помещение где установлен водонагреватель не планируется отапливать. В таком случае, конечно же, на зиму приходится сливать воду, как с бойлера, так и с системы отопления, если в ней, конечно же, не залит антифриз. О том, какой выбрать теплоноситель для отопления можно прочитать в прошлых статьях журнала САМаСТРОЙКА.

2. Если нужно провести ревизию водонагревателя или заменить в нём нагревательные элементы. В данном случае без слива воды с бойлера также не обойтись.

Как слить воду из водонагревателя, если нет сливного крана
3. Ну и при поломках, когда вода из бойлера бьёт током или существует течь в корпусе.

В принципе, слить воду из водонагревателя просто, главное чтобы было открыто второе отверстие для воздуха. Порой вода не сливается с бойлера именно по той причине, что отсутствует отверстие для подсоса воздуха.

Как сливать воду с бойлера Электролюкс, Аристон или Гарантерм

Ну вот, как было сказано выше, рассмотрим несколько основных способов как слить воду из таких популярных водонагревателей как Аристон или Электролюкс например.

Первое, через патрубки и тройники. Для этого достаточно будет закрыть подачу воды на входе, после чего открыть сливной кран, расположенный между обратным клапаном и выходным патрубком воды.

Второе, используя сбросной клапан, также можно слить практически всю воду с водонагревателя. Однако здесь нужно учитывать тот факт, о котором было упомянуто выше. И если вода не будет сливаться с бойлера, то стоит открыть смеситель горячей воды в ближайшем санузле или ванной комнате.

Как сливать воду с бойлера Электролюкс, Аристон или Гарантерм
Чтобы не бегать туда сюда с вёдрами или не держать ёмкости на весу, к сбросному клапану бойлера следует подключить длинный шланг. В таком случае сброс воды с бойлера пройдёт быстро и без каких-либо затруднений.

Третий, самый быстрый способ слить воду с бойлера заключается в банальном откручивании гаек на американках и кранах. Если в помещении, где установлен водонагреватель, установлен трап или другое сливное сооружение, то спустить воду не составит особого труда.

При этом не следует забывать о мерах безопасности в том плане, что вода в бойлере может быть горячей. Чтобы не обжечься при её полном сливе с накопителя, рекомендуется проверить температуру. Если температура воды в водонагревателе всё ещё высока, то стоит подождать некоторое время перед сливом, пока она немного остынет.

Оценить статью и поделиться ссылкой:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
