Как рассчитать количество секций биметаллического радиатора?

Чтобы штатный режим отопления обеспечивал в комнатах квартиры температуру комфорта, под каждым подоконником должно быть достаточно радиаторных секций. Иногда, в угловых квартирах, они не помещаются под окном и располагаются вдоль стены.

Прежде чем заменить старые батареи, на стильные биметаллические приборы, рассчитайте их потребность, воспользовавшись известными методиками расчета.

Принцип и особенности работы биметаллического радиатора

Главное достоинство и причина популярности этих радиаторов в том, что они по прочности не уступают стальным трубам. Благодаря алюминиевому покрытию, они имеют:

  • Отличный коэффициент теплопередачи;
  • Долгий срок использования;
  • Стильный внешний вид;
  • Легкий вес;
  • Наличие ниппелей для соединения секций, позволяет легко нарастить — уменьшить длину батарей, соответственно теплотехническим расчетам.

Разбор биметаллической батареи по элементам

Методы расчета

Наиболее популярные способы расчета производятся с использованием фактической площади и объема отапливаемой комнаты.

По площади

Расчет по площади наиболее прост, но позволяет определить количество секций, только в квартирах с высотой около 2,5 м. СНиП предусматривает нагрузку на метр в 100 Вт. Это норматив для средней полосы. На севере за 60 широтой, она может быть значительно выше.

Умножая площадь на 100, мы получаем мощность нормативного потребления тепла. Разделив ее на паспортную теплоотдачу ребра, получим число ребер для обогрева.

По объему

Расчет по объему используется там, где потолки выше 2,6 м. Согласно нормативам, для отопления м.куб. в зависимости от типа здания требуется:

  • для панельного 41 Вт,
  • для кирпичного 34 Вт.

Умножая площадь на высоту комнаты получаем расчетный объем в кубах.

Умножая количество кубов на норматив теплопотребления вашего дома, получаем мощность нормативного потребления тепла, которую используем аналогично п. 2.1.

Сколько секций биметаллического радиатора нужно на 1 м2

Еще один метод расчета. Он хоть и приближенный, но его с успехом используют слесаря сантехники, в случаях, когда расчет касается приборов большой суммарной мощности.

Практики утверждают, что в квартире со стандартной высотой, одна биметаллическая секция средней мощности обеспечивает теплом 1,8 метров площади. В этом случае достаточно знать только площадь комнаты. Поделив ее на 1,8, получаем необходимое количества ребер.

Таблица расчета мощности радиатора по метражу

Параметры, которые нужно учитывать при подсчете

Приблизительные расчеты привлекают своей простотой, но не дают достоверной информации. В результате хозяин квартиры может замерзнуть, или переплатить за установку дорогостоящих радиаторов.

Точный расчет должен учитывать множество поправочных параметров:

  • Состояние остекление;
  • Количество наружных стен;
  • Их теплоизоляцию;
  • Тепловой режим верхнего помещения;
  • Климатические характеристики региона и другие параметры.

Схемы подключения

Поправочные коэффициенты

Окончательная формула теплопотребления выглядит как произведение нормативного значения тепла — 100 вт/м.кв, на поправочные коэффициенты, учитывающие особенности теплопотребления комнаты:

  • К1 учитывает конструкцию остекления. Принимается для спаренных деревянных переплетов 1,27. Окна с двойным стеклопакетом позволяют применять коэффициент 1,0. Значение для стеклопакета с тремя камерами — 0,85;
  • К2 учитывает качество утепления стен и принимается для стен в два кирпича за единицу. При худшей степени изоляции принимается коэффициент 1,27. Дополнительная изоляция позволяет применять понижающий коэффициент 0,85;
  • К3 отражает отношение площади окон к полу. Если процент остекления поставить в числителе, в знаменателе смотрите коэффициент теплопотребления 50/0,8, 40/0,9, 30/1,0, 20/1,1 и 10/1,2;
  • К4 учитывает среднюю температуру наиболее холодной недели года. При -35 градусах это 1,5, при — 25 градусах — 1,3, при — 20 градусах — 1,1, при — 15 градусах — 0,9, а при — 10 градусах — 0,7.
  • К5 дает поправку на количество наружных стен. При одной наружной стене в комнате он равен 1,1, а каждая следующая стена увеличивает его на 0,1;
  • К6 позволяет учесть влияние теплового режима верхнего помещения. За единицу принимается холодный чердак, отапливаемый — 0,9. Если сверху находится жилой этаж — 0,8;
  • К7 выражает зависимость от высоты комнаты. Стандартная — 2,5 м, принимается за единицу. Повышение высоты на пол-метра дает основание увеличить его на 0,05; при трех метрах — 1,05, три с половиной — 1,1, четыре метра — 1,15, четыре с половиной — 1,2.

Пример расчета — сколько секций нужно на комнату 18 м2

Вы живете в кирпичном доме, в средней полосе России, где самая холодная пятидневка имеет среднюю температуру минус 10 градусов. Живете на последнем этаже, где над вами неотапливаемый чердак, на окнах стоят двойные стеклопакеты, а отношение остекления к полу составляет 30 %. Причем квартира у вас угловая, а площадь комнаты — 18 м.кв.

Формула подсчета количества тепла будет выглядеть так:

100 Вт / на метр ×1,0 ×1,0 ×1,0 ×0,7 ×1,2 ×1,0 = 84 Вт/кв.м.

Умножаем что получилось на 18 метров и получаем 1512 Вт. Теперь разделим на тепловую мощность одного биметаллического ребра, которую мы принимает за 170 Вт (а вам следует уточнить ее у продавца). Вышло 8,89 ребер или 9 штук.

По аналогии с этим примером вы сможете рассчитать сколько секций необходимо для вашего помещения и не ошибиться при заказе.

Как рассчитать число секций биметаллического радиатора

Эффективность радиатора напрямую зависит от количества используемых в нем секций. Производители биметаллических батарей выпускают радиаторы с различным количеством секций. Широкий ассортимент радиаторов позволяет покрыть нужды всех без исключения застройщиков. В обзоре будет рассказано про расчет количества секций биметаллических радиаторов отопления.

Некоторые производители биметаллических батарей пошли еще дальше. Вместо радиаторов в сборе они предлагают

секции поштучно. Это так называемые свободно конфигурируемые радиаторы. Подобные батареи позволяют быстро адаптировать радиаторы под особенности апартаментов или котельного оборудования.

Как вариант, вы можете использовать онлайн калькулятор расчета количества секция радиатора.

Стоит обратить внимание, что большая часть биметаллических батарей продается в комплекте из 10 секций. При необходимости, количество секций можно уменьшить или же наоборот добавить. Но если добавлять секции, то придется покупать такой же комплект из 10 секций, что не всегда выгодно с финансовой стороны. Как определить, сколько нужно секций биметаллического радиатора.

Расчет секций (базовая формула)

Перед непосредственным монтажом батарей нужно произвести расчет тепловой мощности радиаторов. Этот параметр определяется количеством секций. Чем больше секций задействовано в батарее, тем сильнее будет теплоотдача. Разумеется, с ростом числа секций возрастает и стоимость радиатора.

Количество секций не берется с потолка. Этот параметр рассчитывается по определенным формулам.

Базовая формула расчета выглядит следующим образом: W = 100 * S / P, где W – число секций (шт), 100 – рекомендуемая мощность для 1 метра квадратного площади (Вт), S – площадь отапливаемого помещения (м2), P – тепловая мощность каждой секции (Вт).

Приведем пример расчета для апартаментов площадью 25 (м2) при условии, что будут монтироваться батареи с тепловой мощностью 175 (Вт) на каждую секцию. W = 100 * 25 / 175 = 2500 / 175 = 14,29 (шт). Округляем значение до 14 секций.

Обратите внимание, для более-менее вместительных помещений, для которых рекомендуется задействовать более 10 секций, крайне желательно использовать не один радиатор, а большее число батарей. Например, в данном случае, когда необходимо задействовать 14 секций, целесообразней всего смонтировать 2 радиатора по 7 секций в каждом.

Касательно оптимального числа секций в радиаторе, если речь идет за батарею под оконным проемом, то ширина радиатора должна занимать 2/3 ширины оконного проема. Примерно говоря, это и будет 7-8 секций биметаллического радиатора.

Читайте также: Как выбрать биметаллический радиатор.

Почему вышеприведенная формула считается базовой. Расчет актуален только для помещений со стандартной высотой потолка (около 2,5-3 метров). Если производится расчет для помещений с нестандартной высотой потолка, то используется другая формула. О ней написано ниже.

Расчет секций по объему помещения

Если ориентироваться не на стандартную высоту потолка, то в учет следует брать объем помещения. Согласно нормативной базе СНИП на каждый кубический метр помещения необходимо использовать 41 (Вт) тепловой энергии.

Предположим, что рассчитывается тепловая мощность батарей для какого-нибудь производственного цеха или ремонтной мастерской. Площадь помещения 100 (м2), а высота потолка 5 (м). Предполагается, что будут использованы биметаллические батареи с тепловой энергией каждой секции 200 (Вт). Расчет производится следующим образом: S * H * 41 / 200, где S * H – объем помещения (произведение площади на высоту), 41 – тепловая энергия для каждого кубометра объема апартаментов, 200 – тепловая мощность одной секции радиатора.

100 * 5 *41 / 200 = 500 * 41 / 200 = 20500 / 200 = 102,5 (шт). Округляем значение до 103 секций.

Стоит отдельно заметить, что значение оптимальной тепловой мощности для каждого кубометра помещения является стандартным. Если отопление устанавливается на территории объекта с герметичными металлопластиковыми стеклопакетами, то для каждого кубического метра отапливаемого воздуха необходимо использовать 34 (Вт) тепловой энергии, вместо 41 (Вт).

С учетом поправки на энергоэффективность мы получим следующее: 100 * 5 * 34 / 200 = 85 секций.

Расчет секций повышенной точности для бытовых и административных объектов

Говоря за монтаж отопления на территории бытовых и административных объектов, существует более точная формула, чем базовый расчет секций.

Формула точного расчета секций имеет вид: 100 * S * ((K1 + K2 + K3 + K4 + K5 + K6 + K7)/7) / P, где 100 – оптимальная тепловая мощность для одного метра квадратной площади помещения, K1 – коэффициент поправки на остекление:

  • Для обыкновенного двойного стекла – 1,27
  • Для двойного стеклопакета – 1,0
  • Для тройного стеклопакета – 0,85

K2 – коэффициент поправки на теплоизоляцию стен:

  • Стандартная теплоизоляция – 1,27
  • Улучшенная теплоизоляция – 1,0
  • Хорошая теплоизоляция – 0,85

К3 – коэффициент поправки на соотношение площади окон к площади пола:
50% – 1,2

  • 40% – 1,1
  • 30% – 1,0
  • 20% – 0,9
  • 10% – 0,8

К4 – коэффициент поправки на температуру в самую холодную пору года:

  • -35 ⁰С – 1,5
  • -25 ⁰С – 1,3
  • -20 ⁰С – 1,1
  • -15 ⁰С – 0,9
  • -10 ⁰С – 0,7

К5 – коэффициент поправки на количество наружных стен:

  • одна стена – 1,1
  • две стены – 1,2
  • три стены – 1,3
  • четыре стены – 1,4

К6 – коэффициент поправки на тип помещения выше:

  • холодный чердак – 1,0
  • отапливаемый чердак – 0,9
  • отапливаемое жилое помещение – 0,8

К7 – коэффициент поправки на высоту потолка:

  • 2,5 (м) – 1,0
  • 3,0 (м) – 1,05
  • 3,5 (м) – 1,1
  • 4,0 (м) – 1,15
  • 4,5 (м) – 1,2

7 – количество коэффициентов поправки.

P – тепловая мощность каждой секции (Вт).

Произведем расчет по более точной формуле. Напомним, что используя базовую формула расчета, мы получили значение в 14 секций. Это при условии, что площадь помещения 25 (м2), а мощность одной секции биметаллического радиатора 175 (Вт).

Пример точного расчета: 100 * 25 * ((1 + 1 + 1,2 + 1,3 + 1,2 + 1 + 1,05)/7) / 175 = 15,81 (шт). Округляем до 16 секций.

Обратите внимание, в данном случае целесообразно использовать 2 радиатора по 8 секций в каждом. Если в помещении есть 1 оконный проем, то одна из батарей обязательно должна располагаться под окном. Радиатор, расположенный под окном, работает в качестве стационарной тепловой завесы. Если в помещении 2 окна, то оба радиатора монтируются под оконными проемами.

Правила расчета количества секций биметаллических радиаторов

Правила расчета количества секций биметаллических радиаторов

Чаще всего биметаллические радиаторы владельцы приобретают для замены чугунных батарей, которые по той или иной причине вышли из строя или стали плохо обогревать помещение. Чтобы эта модель радиаторов хорошо справлялась со своей задачей, необходимо ознакомиться с правилами расчета количества секций на все помещение.

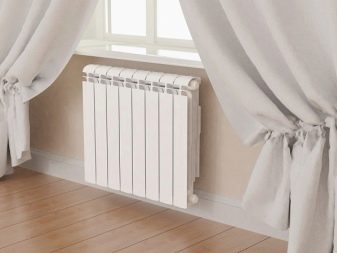

Правила расчета количества секций биметаллических радиаторов

Необходимые данные для подсчета

Самим правильным решением станет обращение к опытным специалистам. Профессионалы могут рассчитать количество биметаллических радиаторов отопления довольно точно и эффективно. Такой расчет поможет определить, сколько секций понадобится не только для одной комнаты, но и для всего помещения, а также для любого типа объекта.

Все профессионалы учитывают следующие данные для подсчета количества батарей:

  • из какого материала было построено здание;
  • какая толщина стен в комнатах;
  • тип окон, монтаж которых был произведен в данном помещении;
  • в каких климатических условиях находится здание;
Правила расчета количества секций биметаллических радиаторов Правила расчета количества секций биметаллических радиаторов
  • есть ли в комнате, находящейся над помещением, где ставятся радиаторы, какое-нибудь отопление;
  • сколько в комнате «холодных» стен;

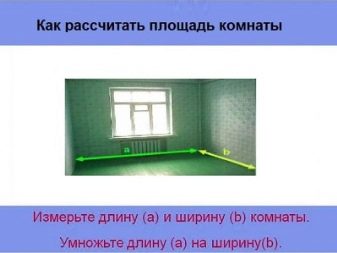

  • какая площадь рассчитываемой комнаты;
  • какая высота стен.

Все эти данные позволяют сделать расчет наиболее точным для установки биметаллических батарей.

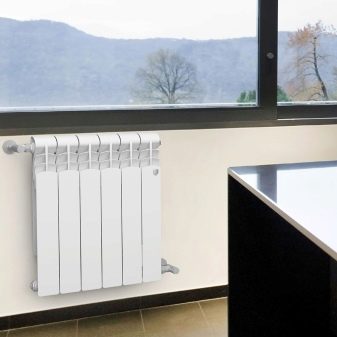

Правила расчета количества секций биметаллических радиаторов Правила расчета количества секций биметаллических радиаторов

Коэффициент теплопотерь

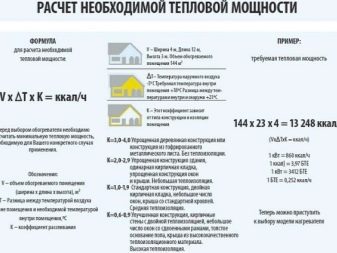

Чтобы сделать расчет правильно, необходимо для начала посчитать, какие будут тепловые потери, а затем высчитать их коэффициент. Для точных данных нужно учитывать одно неизвестное, то есть стены. Это касается, прежде всего, угловых комнат. Например, в помещении представлены следующие параметры: высота – два с половиной метра, ширина – три метра, длина – шесть метров.

Внешняя сторона здесь будет считаться объектом расчета, который можно произвести по такой формуле: Ф = a*х, где:

  • Ф является площадью стены;
  • а – ее длиной;
  • х – ее высотой.
Правила расчета количества секций биметаллических радиаторов Правила расчета количества секций биметаллических радиаторов

Расчет ведется в метрах. По этим подсчетам площадь стены будет равна семи с половиной квадратным метрам. После этого необходимо рассчитать теплопотери по формуле Р = F*K.

Также умножить на разницу температур в помещении и на улице, где:

  • Р – это площадь теплопотерь;
  • F является площадью стены в метрах квадратных;
  • К – это коэффициент теплопроводности.

Для правильного расчета нужно учитывать температуру. Если на улице температура составляет примерно двадцать один градус, а в комнате восемнадцать градусов, то для расчета данного помещения нужно добавить еще два градуса. К полученной цифре нужно добавить Р окон и Р двери. Полученный результат нужно поделить на число, обозначающее тепловую мощность одной секции. В результате простых вычислений и получится узнать, сколько же батарей необходимо для обогрева одной комнаты.

Однако все эти расчеты правильны исключительно для комнат, которые имеют средние показатели утепления. Как известно, одинаковых помещений не бывает, поэтому для точного расчета необходимо обязательно учесть коэффициенты поправки. Их нужно умножить на результат, полученный при помощи вычисления по формуле. Поправки коэффициента для угловых комнат составляют 1,3, а для помещений, находящихся в очень холодных местах – 1,6, для чердаков – 1,5.

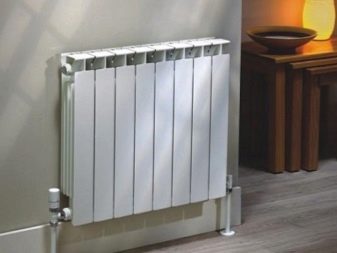

Правила расчета количества секций биметаллических радиаторов Правила расчета количества секций биметаллических радиаторов

Мощность батареи

Чтобы определить мощность одного радиатора, необходимо рассчитать какое количество киловатт тепла понадобится от установленной системы отопления. Мощность, которая нужна для обогревания каждого квадратного метра, составляет 100 ватт. Полученное число умножается на количество квадратных метров комнаты. Затем цифра делится на мощность каждой отдельно взятой секции современного радиатора. Некоторые модели батарей состоят из двух секций и больше. Делая расчет, нужно выбирать радиатор, который имеет приближенное к идеалу число секций. Но все же, оно должно быть немного больше расчетного.

Это делается для того, чтобы сделать помещение теплее и не мерзнуть в холодные дни.

Правила расчета количества секций биметаллических радиаторов Правила расчета количества секций биметаллических радиаторов

Производители биметаллических радиаторов указывают их мощность для некоторых данных системы отопления. Поэтому покупая любую модель, необходимо учесть тепловой напор, который характеризует, как нагревается теплоноситель, а также как он обогревает систему отопления. В технической документации часто указывают мощность одной секции для напора тепла в шестьдесят градусов. Это соответствует температуре воды в радиаторе в девяносто градусов. В тех домах, где помещения отапливают чугунными батареями, это оправданно, но для новостроек, где сделано все более современно, температура воды в радиаторе вполне может быть ниже. Напор тепла в таких системах отопления может составлять до пятидесяти градусов.

Расчет тут произвести тоже нетрудно. Нужно мощность радиатора поделить на цифру, обозначающую тепловой напор. Число делится на цифру, указанную в документах. При этом эффективная мощность батарей станет немного меньше.

Именно ее необходимо ставить во все формулы.

Правила расчета количества секций биметаллических радиаторов Правила расчета количества секций биметаллических радиаторов

Популярные методы

Для вычета нужного количества секций в устанавливаемом радиаторе может быть использована не одна формула, а несколько. Поэтому стоит оценить все варианты и выбрать тот, что подойдет для получения более точных данных. Для этого нужно знать, что по нормам СНиП на 1 м², одна биметаллическая секция может обогреть один метр и восемьдесят сантиметров площади. Чтобы посчитать какое количество секций понадобиться на 16 м², нужно разделить эту цифру на 1,8 квадратного метра. В итоге получается девять секций. Однако этот метод довольно примитивный и для более точного определения необходимо учитывать все вышесказанные данные.

Правила расчета количества секций биметаллических радиаторов Правила расчета количества секций биметаллических радиаторов

Существует еще один простой метод для самостоятельного вычисления. Например, если взять небольшую комнату в 12 м², то очень сильные батареи здесь ни к чему. Можно взять, для примера, теплоотдачу всего одной секции в двести ватт. Тогда по формуле можно легко вычислить их количество, требуемое для выбранной комнаты. Чтобы получить нужную цифру, нужно 12 – это количество квадратов, умножить на 100, мощность на метр квадратный и поделить на 200 ватт. Это, как можно понять, является значением теплоотдачи на одну секцию. В результате вычислений получится число шесть, то есть именно столько секций понадобится для отопления помещения в двенадцать квадратов.

Правила расчета количества секций биметаллических радиаторов

Можно рассмотреть еще один вариант для квартиры с квадратурой в 20 м². Допустим, что мощность секции купленного радиатора – сто восемьдесят ватт. Тогда, подставляя все имеющиеся значения в формулу, получится такой результат: 20 нужно умножить на 100 и разделить на 180 будет равно 11, а значит, такое количество секций понадобится для отопления данного помещения. Однако такие результаты будут действительно соответствовать тем помещениям, где потолки не выше трех метров, а климатические условия не очень жесткие. А также не были учтены и окна, то есть их количество, поэтому к конечному результату необходимо добавить еще несколько секций, их число будет зависеть от количества окон. То есть в комнате можно установить два радиатора, в которых будет по шесть секций. При этом расчете была добавлена еще одна секция с учетом окон и дверей.

Правила расчета количества секций биметаллических радиаторов

По объему

Чтобы сделать вычисление более точными, нужно провести расчет по объему, то есть учесть три измерения в выбранной отапливаемой комнате. Все расчеты делаются практически одинаково, только в основе находятся данные мощности, рассчитанной на один метр кубический, которые равны сорок одному ватту. Можно попробовать рассчитать количество секций биметаллической батареи для помещения с такой площадью, как в варианте, рассмотренном выше, и сопоставить результаты. В этом случае высота потолков будет равна двум метрам семидесяти сантиметрам, а квадратура помещения будет двенадцать квадратных метров. Тогда нужно умножить три на четыре, а потом на два и семь.

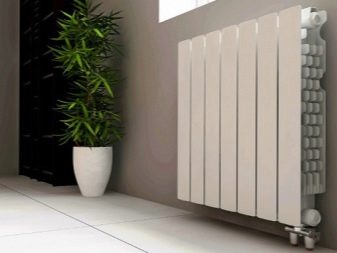

Правила расчета количества секций биметаллических радиаторов Правила расчета количества секций биметаллических радиаторов

Результат будет таким: тридцать два и четыре метра кубических. Его надо умножить на сорок один и получится тысяча триста двадцать восемь и четыре ватта. Такая мощность радиатора будет идеально подходящей для отопления этой комнаты. Затем этот результат нужно разделить на двести, то есть число ватт. Результат будет равен шести целым шестидесяти четырем сотым, а значит, понадобится радиатор на семь секций. Как видно, результат расчета по объему намного точнее. В итоге не нужно будет даже учитывать число окон и дверей.

А также можно сравнить и результаты вычисления в помещении с двадцатью квадратными метрами. Для этого необходимо умножить двадцать на два и семь, получится пятьдесят четыре метра кубических – это объем помещения. Далее, нужно умножить на сорок один и в результате получится две тысячи четыреста четырнадцать ватт. Если батарея будет иметь мощность в двести ватт, то на эту цифру нужно разделить на полученный результат. В итоге выйдет двенадцать и семь, а значит для данной комнаты необходимо такое количество секций, как и в предыдущем расчете, но этот вариант намного точнее.

Правила расчета количества секций биметаллических радиаторов

По площади

Если рассматривать вариант по площади, то он будет не так точен, как по объему. Для этого нужно перемножить ширину и длину, а этот результат умножить на мощность одной секции, то есть на сто ватт. Необходимо разделить на число равное теплоотдачи одной секции, которое может быть разным. Для примеров можно рассмотреть комнату в 18 м². Теплоотдачу секции батареи можно взять в двести ватт. Тогда нужно три умножить на шесть и еще раз на сто, а затем разделить на двести. В итоге получится девять секций. Такой результат подойдет для квартир, находящихся на средней полосе страны, то есть там, где температура зимой не будет превышать нормы температуры.

Правила расчета количества секций биметаллических радиаторов Правила расчета количества секций биметаллических радиаторов

Можно сказать, что сделать расчет можно любым из рассмотренных способов. Однако самым точным и не таким долгим будет считаться вычисление по объему. Ведь в остальных случаях придется учитывать еще и отдельно другие параметры. Кроме того, результат далеко не всегда получается таким точным, как того хотелось бы. Для того чтобы с комфортом зимовать, важно правильно рассчитать количество секций биметаллических радиаторов так, чтобы даже в сильные холода владельцы квартир совсем не мерзли, а чувствовали себя уютно и комфортно.

Для этого достаточно следовать предложенным выше инструкциям по расчету и быть максимально внимательным во время работы.

Правила расчета количества секций биметаллических радиаторов

О том, как выполнить установку биометаллических радиаторов своими руками, смотрите в видео ниже.

Расчет батарей отопления на площадь: методика + встроенный калькулятор

Один из наиболее важных вопросов создания комфортных условий проживания в доме или квартире – это надежная, правильно рассчитанная и смонтированная, хорошо сбалансированная система отопления. Именно поэтому создание такой системы – главнейшая задача при организации строительства собственного дома или при проведении капитального ремонта в квартире многоэтажки.

Несмотря на современное разнообразие систем отопления различных типов, лидером по популярности все же остается проверенная схема: контуры труб с циркулирующим по ним теплоносителем, и приборы теплообмена – радиаторы, установленные в помещениях. Казалось бы – все просто, батареи стоят под окнами и обеспечивают требуемый нагрев… Однако, необходимо знать, что теплоотдача от радиаторов должна соответствовать и площади помещения, и целому ряду других специфических критериев. Теплотехнические расчеты, основанные на требованиях СНиП – достаточно сложная процедура, выполняемая специалистами. Тем не менее, можно выполнить ее и своими силами, естественно, с допустимым упрощением. В настоящей публикации будет рассказано, как самостоятельно провести расчет батарей отопления на площадь обогреваемого помещения с учетом различных нюансов.

Расчет батарей отопления на площадь

Но, для начала, нужно хотя бы бегло ознакомиться с существующими радиаторами отопления – от их параметров во многом будут зависеть и результаты проводимых расчетов.

Кратко о существующих типах радиаторов отопления

Содержание статьи

Современный ассортимент радиаторов, представленных в продаже, включает следующие их виды:

  • Стальные радиаторы панельной или трубчатой конструкции.
  • Чугунные батареи.
  • Алюминиевые радиаторы нескольких модификаций.
  • Биметаллические радиаторы.
Стальные радиаторы

Этот тип радиаторов не снискал себе особой популярности, несмотря на то, что некоторым моделям придается весьма элегантное дизайнерское оформление. Проблема в том, что недостатки таких приборов теплообмена существенно превышают их достоинства – невысокую цену¸ относительно небольшую массу и простоту монтажа.

Стальные радиаторы отопления имеют немало недостатков

Тонкие стальные стенки таких радиаторов недостаточно теплоёмки – быстро нагреваются, но и столь же стремительно остывают. Могут возникнуть проблемы и при гидравлических ударах – сварные соединения листов иногда дают при этом течь. Кроме того, недорогие модели, не имеющие специального покрытия, подвержены коррозии, и срок службы таких батарей невелик – обычно производители дают им довольно небольшую по длительности эксплуатации  гарантию.

В подавляющем большинстве случаев стальные радиаторы представляют собой цельную конструкцию, и варьировать теплоотдачу изменением числа секций не позволяют. Они имеют паспортную тепловую мощность, которую сразу же нужно выбирать, исходя из площади и особенностей помещения, где они планируются к установке. Исключение – некоторые трубчатые радиаторы имеют возможность изменения количества секций, но это обычно делается под заказ, при изготовлении, а не в домашних условиях.

Чугунные радиаторы

Представители этого типа батарей наверняка знакомы каждому еще с раннего детства – именно такие гармошки устанавливались ранее буквально повсеместно.

Знакомый всем с детских лет чугунный радиатор МС-140-500

Возможно, такие батареи МС-140—500 и не отличались особым изяществом, но зато верно служили не одному поколению жильцов. Каждая секция подобного радиатора обеспечивала теплоотдачу в 160 Вт. Радиатор сборный, и количество секций, в принципе, ничем не ограничивалось.

Современные чугунные батареи отопления

В настоящее время в продаже немало современных чугунных радиаторов. Их уже отличает более элегантный внешний вид, ровные гладкие наружные поверхности, которые облегчают уборку. Выпускаются и эксклюзивные варианты, с интересным рельефным рисунком чугунного литься.

При всем этом, такие модели в полной мере сохраняют основные достоинства чугунных батарей:

  • Высокая теплоемкость чугуна и массивность батарей способствуют длительному сохранению и высокой отдаче тепла.
  • Чугунные батареи, при правильной сборке и качественном уплотнении соединений, не боятся гидроударов, перепадов температур.
  • Толстые чугунные стенки мало восприимчивы к коррозии и к абразивному износу.  Может использоваться практически любой теплоноситель, так что такие батареи одинаково хороши и для автономной, и для центральной систем отопления.

Если не принимать в расчёт внешние данные старых чугунных батарей, то из недостатков можно отметить хрупкость металла (недопустимы акцентированные удары), относительную сложность монтажа, связанную в больше мере с массивностью. Кроме того, далеко не любые стеновые перегородки смогут выдержать вес таких радиаторов.

Алюминиевые радиаторы

Алюминиевые радиаторы, появившись сравнительно недавно, очень быстро завоевали популярность. Они относительно недороги, имеют современный, достаточно элегантный внешний вид, обладают отменной теплоотдачей.

При выборе алюминиевых радиаторов нужно учитывать некоторые важные нюансы

Качественные алюминиевые батареи способны выдерживать давление в 15 и более атмосфер, высокую температуру теплоносителя – порядка 100 градусов. При этом тепловая отдача от одной секции у некоторых моделей достигает порой 200 Вт. Но при этом они небольшой массой (вес секции – обычно до 2 кг) и не требуют большого объема теплоносителя (емкость – не более 500 мл).

Алюминиевые радиаторы представлены в продаже как наборными батареями, с возможностью изменения количества секций, так и цельными изделиями, рассчитанными на определенную мощность.

Недостатки алюминиевых радиаторов:

  • Некоторые типы весьма подвержены кислородной коррозии алюминия, с высоким риском газообразования при этом. Это предъявляет особы требования к качеству теплоносителя, поэтому такие батареи обычно устанавливают в автономных системах отопления.
  • Некоторые алюминиевые радиаторы неразборной конструкции, секции которых изготавливаются по технологии экструзии, могут при определенных неблагоприятных условиях дать течь на соединениях. При этом провести ремонт – попросту невозможно, и придется менять всю батарею в целом.

Изо всех алюминиевых батарей самые качественные – изготовленные с применением анодного оксидирования металла. Этим изделиям практически не страшна кислородная коррозия.

Внешне все алюминиевые радиаторы примерно похожи, поэтому необходимо очень внимательно читать техническую документацию, делая выбор.

Биметаллические радиаторы отопления

Подобные радиаторы по своей надежности оспаривают первенство с чугунными, а по тепловой отдаче – с алюминиевыми. Причина тому заключается в их особой конструкции.

Строение биметаллического радиатора отопления

Каждая из секций состоит из двух, верхнего и нижнего, стальных горизонтальных коллекторов (поз. 1), соединенных таким же стальным вертикальным каналом (поз.2). Соединение в единую батарею производится высококачественными резьбовыми муфтами (поз. 3). Высокая теплоотдача обеспечивается наружной алюминиевой оболочкой.

Стальные внутренние трубы выполнены из металла, которые не подвержен коррозии или имеет защитное полимерное покрытие. Ну а алюминиевый теплообменник ни при каких обстоятельствах не контактирует с теплоносителем, и коррозия ему абсолютно не страшна.

Таким образом, получается сочетание высокой прочности и износоустойчивости с отличными теплотехническими показателями.

Цены на популярные радиаторы отопления

Радиаторы отопления

Такие батареи не боятся даже очень больших скачков давления, высоких температур. Они, по сути, универсальны, и подходят для любых систем отопления, правда, наилучшие эксплуатационные характеристики они все же показывают в условиях высокого давления центральной системы – для контуров с естественной циркуляцией они малопригодны.

Пожалуй, единственных их недостаток – высокая цена по сравнению с любыми другими радиаторами.

Для удобства восприятия размещена таблица, в которой приведены сравнительные характеристики радиаторов. Условные обозначения в ней:

  • ТС – трубчатые стальные;
  • Чг – чугунные;
  • Ал – алюминиевые обычные;
  • АА – алюминиевые анодированные;
  • БМ – биметаллические.
 ЧгТСАлААБМ
Давление максимальное (атмосфер)
рабочее6-96-1210-2015-4035
опрессовочное12-15915-3025-7557
разрушения20-2518-2530-5010075
Ограничение по рН (водородному показателю)6,5-96,5-97-86,5-96,5-9
Подверженность коррозии под воздействием:
кислороданетданетнетда
блуждающих токовнетдаданетда
электролитических парнетслабоеданетслабое
Мощность секции при h=500 мм; Dt=70 ° , Вт16085175-200216,3до 200
Гарантия, лет1013-10303-10
Видео: рекомендации по выбору радиаторов отопления

Возможно, вас заинтересует информация о том, что собой представляет батарея биметаллическая

Как рассчитать нужное количество секций радиатора отопления

Понятно, что установленный в помещении радиатор (один или несколько) должен обеспечить прогрев до комфортной температуры и компенсировать неизбежные теплопотери, независимо от погоды на улице.

Базовой величиной для вычислений всегда выступает площадь или объем комнаты. Сами по себе профессиональные расчеты – весьма сложны, и учитывают очень большое число критериев. Но для бытовых нужд можно воспользоваться упрощенными методиками.

Самые простые способы расчета

Принято считать, что для создания нормальных условий в стандартном жилом помещении достаточно 100 Вт на квадратный метр площади. Таким образом, следует всего лишь вычислить площадь комнаты и умножить ее на 100.

Q = S × 100

Q– требуемая теплоотдача от радиаторов отопления.

S– площадь обогреваемого помещения.

Если планируется установка неразборного радиатора, то это значение и станет ориентиром для подбора необходимой модели. В случае, когда будут устанавливаться батареи, допускающие изменение количества секций, следует провести еще один подсчет:

N = Q/ Qус

N– рассчитываемое количество секций.

Qус – удельная тепловая мощность одной секции. Эта величина в обязательном порядке указывается в техническом паспорте изделия.

Как видите, расчеты эти чрезвычайно просты, и не требуют каких-либо особых знаний математики – достаточно рулетки чтобы измерить комнату и листка бумаги для вычислений. Кроме того, можно воспользоваться и таблицей, расположенной ниже – там приведены уже рассчитанные значения для комнат различной площади и определённых мощностей обогревательных секций.

Таблица секции

Однако, нужно помнить, что эти значения – для стандартной высоты потолка (2,7 м) многоэтажки. Если высота комнаты иная, то лучше просчитать количество секций батареи, исходя из объема помещения. Для этого применяется усредненный показатель – 41 Вт тепловой мощности на 1 м³ объема в панельном доме, или 34 Вт – в кирпичном.

Q = S × h× 40 (34)

где – высота потолка над уровнем пола.

Дальнейший расчет – ничем не отличается от представленного выше.

Подробный расчет  с учетом особенностей помещения

А теперь перейдем к более серьезным расчетам. Упрощенная методика вычисления, приведенная выше, может преподнести хозяевам дома или квартиры «сюрприз». Когда установленные радиаторы не будут создавать в жилых помещениях требуемого комфортного микроклимата. И причина тому – целый перечень нюансов, которых рассмотренный метод просто не учитывает. А между тем, подобные нюансы могут иметь весьма важное значение.

Итак, за основу вновь берется площадь помещения и всё те же 100 Вт на м². Но сама формула уже выглядит несколько иначе:

Q = S × 100 × А × В × С × D× Е × F× G× H× I× J

Буквами от А до J условно обозначены коэффициенты, учитывающие особенности помещения и установки в нем радиаторов. Рассмотрим их по порядку:

А – количество внешних стен в помещении.

Понятно, что чем выше площадь контакта помещения с улицей, то есть, чем больше в комнате внешних стен, тем выше общие теплопотери. Эту зависимость учитывает коэффициент А:

  • Одна внешняя стена – А = 1,0
  • Две внешних стены – А = 1,2
  • Три внешний стены – А = 1,3
  • Все четыре стены внешние – А = 1,4

В – ориентация помещения по сторонам света.

Максимальные теплопотери всегда в комнатах, в которые не поступает прямого солнечного света. Это, безусловно, северная сторона дома, и сюда же можно отнести восточную – лучи Солнца здесь бывают только по утрам, когда светило еще «не вышло на полную мощность».

Прогреваемость помещений во многом зависит от их расположения относительно сторон света

Южная и западная стороны дома всегда прогреваются Солнцем значительно сильнее.

Отсюда – значения коэффициента В:

  • Комната выходит на север или восток – В = 1,1
  • Южная или западная комнаты – В = 1, то есть, может не учитываться.

С – коэффициент, учитывающий степень утепленности стен.

Понятно, что теплопотери из отапливаемого помещения будут зависеть от качества термоизоляции внешних стен. Значение коэффициента С принимают равным:

  • Средний уровень — стены выложены в два кирпича, или предусмотрено их поверхностное утепление другим материалом – С = 1,0
  • Внешние стены не утеплены – С = 1,27
  • Высокий уровень утепления на основе теплотехнических расчетов – С = 0,85.

D – особенности климатических условий региона.

Естественно, что нельзя равнять все базовые показатели требуемой мощности обогрева «под одну гребенку» — они зависят и от уровня зимних отрицательных температур, характерного для конкретной местности. Это учитывает коэффициент D. Для его выбора берутся средние температуры самой холодной декады января – обычно это значение несложно уточнить в местной гидрометеорологической службе.

  • — 35 °С и ниже – D= 1,5
  • — 25  ÷ — 35 °С – D= 1,3
  • до – 20 °С – D= 1,1
  • не ниже – 15 °С – D= 0,9
  • не ниже – 10 °С – D= 0,7

Е – коэффициент высоты потолков помещения.

Как уже говорилось, 100 Вт/м² — это усредненное значение для стандартной высоты потолков. Если она отличается, следует ввести поправочный коэффициент Е:

  • До 2,7 м – Е = 1,0
  • 2,8 – 3,0 м – Е = 1,05
  • 3,1 – 3,5 м – Е = 1,1
  • 3,6 – 4,0 м – Е = 1,15
  • Более 4,1 м – Е = 1,2

F– коэффициент, учитывающий тип помещения, расположенного выше

Устраивать систему отопления в помещениях с холодным полом – бессмысленное занятие, и хозяева всегда в этом вопросе принимают меры. А вот тип помещения, расположенного выше, часто от них никак не зависит. А между тем, если сверху жилое или утепленное помещение, то общая потребность в тепловой энергии значительно снизится:

  • холодный чердак или неотапливаемое помещение – F= 1,0
  • утепленный чердак (в том числе – и утепленная кровля) – F= 0,9
  • отапливаемое помещение – F= 0,8

G– коэффициент учета типа установленных окон.

Различные оконные конструкции подвержены теплопотерям неодинаково. Это учитывает коэффициент G:

  • обычные деревянные рамы с двойным остеклением – G= 1,27
  • окна оснащены  однокамерным стеклопакетом (2 стекла) – G= 1,0
  •  однокамерный стеклопакет с аргоновым заполнением или двойной стеклопакет (3 стекла) — G= 0,85

Н – коэффициент площади остекления помещения.

Общее количество теплопотерь зависит и от суммарной площади окон, установленных в помещении. Эта величина рассчитывается на основании отношения площади окон к площади помещения. В зависимости от полученного результата находим коэффициент Н:

  • Отношение менее 0,1 – Н = 0,8
  • 0,11 ÷ 0,2 – Н = 0,9
  • 0,21 ÷ 0,3 – Н = 1,0
  • 0,31÷ 0,4 – Н = 1,1
  • 0,41 ÷ 0,5 – Н = 1,2

I– коэффициент, учитывающий схему подключения радиаторов.

От того, как подключены радиаторы к трубам подачи и обратки, зависит их теплоотдача. Это тоже следует учесть при планировании установки и определения нужного количества секций:

Схемы врезки радиаторов в контур отопления

  • а – диагональное подключение, подача сверху, обратка снизу – I = 1,0
  • б – одностороннее подключение, подача сверху, обратка снизу – I = 1,03
  • в – двустороннее подключение, и подача, и обратка снизу – I = 1,13
  • г – диагональное подключение, подача снизу, обратка сверху – I = 1,25
  • д – одностороннее подключение, подача снизу, обратка сверху – I = 1,28
  • е – одностороннее нижнее подключение обратки и подачи – I = 1,28

J– коэффициент, учитывающий степень открытости установленных радиаторов.

Многое зависит и от того, насколько установленные батареи открыты для свободного теплообмена с воздухом помещения. Имеющиеся или искусственно созданные преграды способны существенно снизить теплоотдачу радиатора. Это учитывает коэффициент J:

На теплоотдачу батарей влияет место и способ их установки в помещении

а – радиатор расположен открыто на стене или не прикрыт подоконником – J= 0,9

б – радиатор прикрыт сверху подоконником или полкой – J= 1,0

в – радиатор прикрыт сверху горизонтальным выступом стеновой ниши – J= 1,07

г – радиатор сверху прикрыт подоконником, а с фронтальной стороны — частично прикрыт декоративным кожухом – J= 1,12

д – радиатор полностью прикрыт декоративным кожухом  – J= 1,2

  ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰⃰   ⃰⃰⃰⃰⃰⃰⃰⃰

Ну вот, наконец, и все. Теперь можно подставлять в формулу нужные значения и соответствующие условиям коэффициенты, и на выходе получится требуемая тепловая мощность для надежного обогрева помещения, с учетом все нюансов.

После этого останется или подобрать неразборный радиатор с нужной тепловой отдачей, или же разделить вычисленное значение на удельную тепловую мощность одной секции батареи выбранной модели.

Наверняка, многим такой подсчет покажется чрезмерно громоздким, в котором легко запутаться. Для облегчения проведения вычислений предлагаем воспользоваться специальным калькулятором – в него уже заложены все требуемые величины. Пользователю остается лишь ввести запрашиваемые исходные значения или выбрать из списков нужные позиции. Кнопка «рассчитать» сразу приведет к получению точного результата с округлением в большую сторону.

Калькулятор для точного расчета радиаторов отопления

Перейти к расчётам



Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках

Установите ползунком значение площади помещения, м²

Сколько внешних стен в помещении?

однадветричетыре

В какую сторону света смотрят внешние стены

Север, Северо-Восток, ВостокЮг, Юго-Запад, Запад

Укажите степень утепленности внешних стен

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Укажите среднюю температуру воздуха в регионе в самую холодную декаду года

- 35 °С и нижеот - 25 °С до - 35 °Сдо - 20 °Сдо - 15 °Сне ниже - 10 °С

Укажите высоту потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Что располагается над помещением?

холодный чердак или неотапливаемое и не утепленное помещениеутепленные чердак или иное помещениеотапливаемое помещение

Укажите тип установленных окон

Обычные деревянные рамы с двойным остеклениемОкна с однокамерным (2 стекла) стеклопакетомОкна с двухкамерным (3 стекла) стеклопакетом или с аргоновым заполнением

Укажите количество окон в помещении

Укажите высоту окна, м

Укажите ширину окна, м

Выберите схему подключения батарей

Укажите особенности установки радиаторов

Радиатор располжен открыто на стене или не прикрыт подоконникомРадиатор полностью прикрыт сверху подоконником или полкойРадиатор установлен в стеновой нишеРадиатор частично прикрыт фронтальным декоративным экраномРадиатор полностью закрыт декоративным кожухом



Ниже будет предложено ввести паспортную мощность одной секции выбранной модели радиатора.
Если целью расчетов стоит определение потребной суммарной тепловой мощности для отопления комнаты (например, для выбора неразборных радиаторов) то оставьте поле пустым

Введите паспортную тепловую мощность одной секции выбранной модели радиатора

Автор публикации, и он же – составитель калькулятора, надеется, что посетитель нашего портала получил полноценную информацию и хорошее подспорье для самостоятельного расчета.

Возможно, вас заинтересует информация о том, как выбрать электрокотел.

Как рассчитать количество секций радиаторов

Пришло время менять батареи.

От расчетов количества узлов зависит комфорт в холодное время года.

Как правильно произвести все вычисления, измерения?

Все достаточно просто, если следовать приведенной ниже инструкции.

Методы оценки теплоотдачи

Перед тем как приобрести батареи отопления рассмотрим способы, рассчитать количество их элементов.

Первый метод строится исходя из площади помещения. Строительные нормативы (СНиП) гласят, что для нормального обогрева 1 кв. м. требуется 100 Вт. тепловой мощности. Измерив длину, ширину комнаты, и перемножив эти два значения, получим площадь помещения (S).

Чтобы вычислить общую мощность (Q), подставим в формулу, Q=S*100 Вт., наше значение. В паспорте к радиаторам отопления указывается теплоотдача одного элемента (q1). Благодаря этой информации узнаем необходимое их количество. Для этого разделим Q на q1.

простая формула расчета

Второй способ более точен. Также его следует использовать при высоте потолка от 3-х метров. Его отличие заключается в измерении объема комнаты. Площадь помещения уже известна, измерим высоту потолка, затем перемножим эти значения. Полученное значение объема (V) подставим к формуле Q=V*41 Вт.

По строительным нормам 1 куб. м. должен обогреваться 41 Вт. тепловой мощности. Теперь найдем отношение Q к q1, получив общее количество узлов радиатора.

Подведем промежуточный итог, вынесем данные, которые понадобятся для всех видов расчетов.

  • Длина стены;
  • Ширина стены;
  • Высота потолка;
  • Нормативы мощности, обогрева единицы площади или объема помещения. Они даны выше;
  • Минимальная теплоотдача элемента радиатора. Она обязательно указывается в паспорте;
  • Толщина стен;
  • Число оконных проемов.

Быстрый способ расчета количества секций

сколько нужно радиаторовЕсли речь идет о замене чугунных радиаторов биметаллическими, можно обойтись без скрупулезных расчетов. Приняв во внимание несколько факторов:

  • Биметаллическая секция дает десяти процентный прирост тепловой мощности по сравнению с чугунной.
  • Со временем эффективность батареи падает. Это связано с отложениями, которыми покрываются стенки, внутри радиатора.
  • Лучше пусть будет теплее.

Количество элементов биметаллической батареи, должно быть тем же, что и у ее предшественницы. Однако это число увеличивается на 1 – 2 штуки. Делается это для борьбы с будущим снижением эффективности обогревателя.

Для стандартного помещения

Нам уже известен этот способ расчета. Он описан в начале статьи. Разберем его подробно, обратившись к конкретному примеру. Рассчитаем количество секций для помещения площадью 40 кв. м.

По правилам 1 кв. м требует 100 Вт. Предположим, что мощность одной секции 200 Вт. Используя формулу, из первого раздела найдем требуемую тепловую мощность помещения. Умножим 40 кв. м. на 100 Вт, получим 4 кВт.

Для определения числа секций это число разделим на 200 Вт. Получается, что для помещения заданной площадью потребуется 20 секций. Главное помнить, формула актуальна для квартир, где высота потолков менее 2,7 м.

теплопотери

Для нестандартных

К нестандартным помещениям относятся угловые, торцевые комнаты, с несколькими оконными проемами. Под эту категорию попадают и жилища с высотой потолка более 2,7 метра.

Для первых расчет ведется по стандартной формуле, но окончательный результат умножается на специальный коэффициент, 1 – 1,3. Используя данные полученные выше: 20 секций, предположим, что комната угловая и имеет 2 окна.

Конечный результат получится, если умножить 20 на 1,2. Для этого помещения требуется 24 секции.

Если же взять ту же комнату, но с высотой потолка 3 метра, результаты вновь изменятся. Начнем с расчета объема, умножим 40 кв. м. на 3 метра. Помня, что на 1 куб. м требуется 41 Вт., вычислим общую тепловую мощность. Полученные 120 куб. м умножим на 41 Вт.

Количество радиаторов получим, разделив 4920 на 200 Вт. Но комната, угловая с двумя окнами, следовательно, 25 нужно умножить на 1,2. Конечный итог 30 секций.

Точные вычисления со множеством параметров



теплопотери батарей в домеПроизвести подобные расчеты сложно. Приведенные выше формулы справедливы для нормального помещения средней полосы России. Географическое положение дома и ряд других факторов, будут вносить дополнительные поправочные коэффициенты.

  • Конечная формула, для угловой комнаты, должен иметь дополнительный множитель 1,3.
  • Если дом расположен не в средней полосе страны, дополнительный коэффициент описан строительными нормами этой территории.
  • Необходимо учитывать место установки биметаллического радиатора и декоративные элементы. К примеру, ниша под окном отнимет 7%, а экран до 25% тепловой мощности батареи.
  • Для чего будет использоваться комната.
  • Материал и толщина стен.
  • Какие стоят рамы и стекла.
  • Дверные и оконные проемы вносят дополнительные проблемы. Остановимся на них подробнее.

толщина стены

Стены с окнами, уличные и с дверными проемами, изменяют стандартную формулу. Необходимо полученное количество секций умножить на коэффициент теплоотдачи комнаты, но его нужно сначала высчитать.

Этот показатель будет складываться из теплоотдачи окна, дверного проема и стены. Всю эту информацию можно получить, обратившись к СНиП, согласно своему типу помещения.

Полезные советы для правильного обустройства системы отопления

как установить радиаторыБиметаллические радиаторы идут с завода соединенными по 10 секций. После расчетов у нас получилось 10, но мы решили довить еще 2 про запас. Так, лучше не делать. Заводская сборка значительно надежнее, на нее дается гарантия от 5 до 20 лет.

Сборка из 12 секций будет производиться магазином, при этом гарантия составит менее года. Если радиатор потечет, вскоре после окончания этого срока, ремонт придется проводить своими силами. Итог – лишние проблемы.

Поговорим об эффективной мощности радиатора. Характеристики биметаллической секции, указанные в паспорте изделия, исходят из того, что температурный напор системы равен 60 градусов.

Такой напор гарантирован, если температура теплоносителя батарее равна 90 градусов, что не всегда соответствует реальности. Это необходимо учитывать при расчете системы радиаторов комнаты.

Ниже приведены несколько советов по установке батареи:

  • Расстояние от подоконника до верхнего края батареи, должно быть, минимум 5 см. Воздушные массы смогут нормально циркулировать и передавать тепло всей комнате.
  • Радиатору необходимо отставать от стены на длину от 2 до 5 см. Если позади батареи будет крепиться отражающая теплоизоляция, то нужно приобрести удлиненные кронштейны, обеспечивающие указанный зазор.
  • Нижнему краю батареи полагается отступ от пола, равный 10 см. Несоблюдение рекомендации ухудшит теплоотдачу.
  • Радиатор, монтируемый у стены, а не в нише под окном, должны иметь с ней зазор, минимум 20 см. Это предотвратит скопление пыли за ним и поможет обогреву помещения.

как установить батареи

Очень важно производить подобные расчеты правильно. От этого зависит, насколько эффективной и экономичной будет полученная система отопления. Вся приведенная в статье информация направлена помочь обывателю с этими вычислениями.


Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

Расчет секций радиаторов: по площади, объему

При модернизации системы отопления кроме замены труб меняют и радиаторы. Причем сегодня они есть из разных материалов, разных форм и размеров. Что не менее важно, имеют они разную теплоотдачу: количество тепла, которые могут передать воздуху. И это обязательно учитывают, когда делают расчет секций радиаторов.

В помещении будет тепло, если количество тепла, которое уходит, будет компенсироваться. Поэтому в расчетах за основу берут теплопотери помещений (они зависят от климатической зоны, от материала стен, утепления, площади окон и т.д.). Второй параметр — тепловая мощность одной секции. Это то количество тепла, которое она может выдать при максимальных параметрах системы (90°C на входе и 70°C на выходе). Эта характеристика обязательно указывается в паспорте, зачастую присутствует на упаковке.

Расчет количества секций радиаторов отопления - учитываем особенности помещений и системы

Делаем расчет количества секций радиаторов отопления своими руками, учитываем особенности помещений и системы отопления

Один важный момент: проводя расчеты самостоятельно, учтите, что большинство производителей указывают максимальную цифру, которую они получили при идеальных условиях. Потому любое округление производите в большую сторону. В случае с низкотемпературным отоплением (температура теплоносителя на входе ниже 85°C) ищут тепловую мощность для соответствующих параметров или делают перерасчет (описан ниже).

Расчет по площади

Содержание статьи

Это — самая простая методика, позволяющая примерно оценить число секций, необходимое для отопления помещения. На основании многих расчетов выведены нормы по средней мощности отопления одного квадрата площади. Чтобы учесть климатические особенности региона, в СНиПе прописали две нормы:

  • для регионов средней полосы России необходимо от 60 Вт до 100 Вт;
  • для районов, находящихся выше 60°, норма отопления на один квадратный метр 150-200 Вт.

Почему в нормах дан такой большой диапазон? Для того, чтобы можно было учесть материалы стен и степень утепления. Для домов из бетона берут максимальные значения, для кирпичных можно использовать средние. Для утепленных домов — минимальные. Еще одна важная деталь: эти нормы просчитаны для средней высоты потолка — не выше 2,7 метра.

Как рассчитать количество секций радиатора: формула

Как рассчитать количество секций радиатора: формула

Зная площадь помещения, умножаете ее норму затрат тепла, наиболее подходящую для ваших условий. Получаете общие теплопотери помещения. В технических данных к выбранной модели радиатора, находите тепловую мощность одной секции. Общие теплопотери делите на мощность, получаете их количество. Несложно, но чтобы было понятнее, приведем пример.

Пример расчета количества секций радиаторов по площади помещения

Угловое помещение 16 м2, в средней полосе, в кирпичном доме. Устанавливать будут батареи с тепловой мощностью 140 Вт.

Для кирпичного дома берем теплопотери в середине диапазона. Так как помещение угловое, лучше взять большее значение. Пусть это будет 95 Вт. Тогда получается, что для обогрева помещения требуется 16 м* 95 Вт = 1520 Вт.

Теперь считаем количество радиаторов для отопления этой комнаты: 1520 Вт / 140 Вт  = 10,86 шт. Округляем, получается 11 шт. Столько секций радиаторов необходимо будет установить.

Расчет батарей отопления на площадь прост, но далеко не идеален: высота потолков не учитывается совершенно. При нестандартной высоте используют другую методику: по объему.

 Считаем батареи по объему

Есть в СНиПе нормы и для обогрева одного кубометра помещений. Они даны для разных типов зданий:

  • для кирпичных на 1 м3 требуется 34 Вт тепла;
  • для панельных — 41 Вт

Этот расчет секций радиаторов похож на предыдущий, только теперь нужна не площадь, а объем и нормы берем другие. Объем умножаем на норму, полученную цифру делим на мощность одной секции радиатора (алюминиевого, биметаллического или чугунного).

Формула расчета количества секций радиаторов отопления по объему

Формула расчета количества секций по объему

Пример расчета по объему

Для примера рассчитаем, сколько нужно секций в комнату площадью 16 ми высотой потолка 3 метра. Здание построено из кирпича. Радиаторы возьмем той же мощности: 140 Вт:

  • Находим объем.  16 м2 * 3 м = 48 м
  • Считаем необходимое количество тепла (норма для кирпичных зданий 34 Вт). 48 м3 * 34 Вт = 1632 Вт.
  • Определяем, сколько нужно секций. 1632 Вт / 140 Вт = 11,66 шт. Округляем, получаем 12 шт.

Теперь вы знаете два способа того, как рассчитать количество радиаторов на комнату.

Подробнее о расчетах площади комнаты и объема читаем тут.

Теплоотдача одной секции

Сегодня ассортимент радиаторов большой. При внешней схожести большинства, тепловые показатели могут значительно отличаться. Они зависят от материала, из которого изготовлены, от размеров, толщины стенок, внутреннего сечения и от того, насколько хорошо продумана конструкция.

Потому точно сказать, сколько кВт в 1 секции алюминиевого (чугунного биметаллического) радиатора, можно сказать только применительно к каждой модели. Эти данные указывает производитель. Ведь есть значительная разница в размерах: одни из них высокие и узкие, другие — низкие и глубокие. Мощность секции одной высоты того же производителя, но разных моделей, могут отличаться на 15-25 Вт (смотрите в таблице ниже STYLE 500 и STYLE PLUS 500) . Еще более ощутимые отличия могут быть у разных производителей.

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Технические характеристики некоторых биметаллических радиаторов. Обратите внимание, что тепловая мощность одинаковых по высоте секций может иметь ощутимую разницу

Тем не менее, для предварительной оценки того, сколько секций батарей нужно для отопления помещений, вывели средние значения тепловой мощности по каждому типу радиаторов. Их можно использовать при приблизительных расчетах (приведены данные для батарей с межосевым расстоянием 50 см):

  • Биметаллический — одна секция выделяет 185 Вт (0,185 кВт).
  • Алюминиевый — 190 Вт (0,19 кВт).
  • Чугунные — 120 Вт  (0,120 кВт).

Точнее сколько кВт в одной секции радиатора биметаллического, алюминиевого или чугунного вы сможете, когда выберете модель и определитесь с габаритами. Очень большой может  быть разница в чугунных батареях. Они есть с тонкими или толстыми стенками, из-за чего существенно изменяется их тепловая мощность. Выше приведены средние значения для батарей привычной формы (гармошка) и близких к ней. У радиаторов в стиле «ретро» тепловая мощность ниже в разы.

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. РАзница более чем солидная. Она может быть еще больше

Это технические характеристики чугунных радиаторов турецкой фирмы Demir Dokum. Разница более чем солидная. Она может быть еще больше

Исходя из этих значений и средних норм в СНиПе вывели среднее количество секций радиатора на 1 м2:

  • биметаллическая секция обогреет 1,8 м2;
  • алюминиевая — 1,9-2,0 м2;
  • чугунная — 1,4-1,5 м2;

Как рассчитать количество секций радиатора по этим данным? Все еще проще. Если вы знаете площадь комнаты, делите ее на коэффициент. Например, комната 16 м2,  для ее отопления примерно понадобится:

  • биметаллических 16 м2 / 1,8 м2 = 8,88 шт, округляем  — 9 шт.
  • алюминиевых 16 м2 / 2 м2 = 8 шт.
  • чугунных 16 м2 / 1,4 м2 = 11,4 шт, округляем  — 12 шт.

Эти расчеты только примерные. По ним вы сможете примерно оценить затраты на приобретение отопительных приборов. Точно рассчитать количество радиаторов на комнату вы сможете выбрав модель, а потом еще пересчитав количество в зависимости от того, какая температура теплоносителя в вашей системе.

Расчет секций радиаторов в зависимости от реальных условий

Еще раз обращаем ваше внимание на то, что тепловая мощность одной секции батареи указывается для идеальных условий. Столько тепла выдаст батарея, если на входе ее теплоноситель имеет температуру +90°C, на выходе +70°C, в помещении при этом поддерживается +20°C. То есть, температурный напор системы (называют еще «дельта системы») будет 70°C. Что делать, если в вашей системе выше +70°C на входе на бывает? или необходима температура в помещении +23°C? Пересчитывать заявленную мощность.

Для этого необходимо рассчитать температурный напор вашей системы отопления. Например, на подаче у вас +70°C,  на выходе +60°C, а в помещении вам необходима температура +23°C. Находим дельту вашей системы: это среднее арифметическое температур на входе и выходе, за минусом температуры в помещении.

Формула расчета температурного напора системы отопления

Формула расчета температурного напора системы отопления

Для нашего случая получается: (70°C+ 60°C)/2 — 23°C = 42°C. Дельта для таких условий 42°C. Далее находим это значение в таблице пересчета (расположена ниже) и заявленную мощность умножаем на этот коэффициент. Поучаем мощность, которую сможет выдать эта секция для ваших условий.

Таблица коэффициентов для систем отопления с разной дельтой температур

Таблица коэффициентов для систем отопления с разной дельтой температур

При пересчете действуем в следующем порядке. Находим в столбцах, подкрашенных синим цветом, строчку с дельтой 42°C. Ей соответствует коэффициент 0,51. Теперь рассчитываем, тепловую мощность 1 секции радиатора для нашего случая. Например, заявленная мощность 185 Вт, применив найденный коэффициент, получаем: 185 Вт * 0,51 = 94,35 Вт. Почти в два раза меньше. Вот эту мощность и нужно подставлять когда делаете расчет секций радиаторов. Только с учетом индивидуальных параметров в помещении будет тепло.

Калькулятор расчета количества секций радиаторов отопления

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопленияКалькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

 Перейти к расчётам



Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ПАРАМЕТРЫ РАДИАТОРА ОТОПЛЕНИЯ»



КЛИМАТИЧЕСКИЕ УСЛОВИЯ РЕГИОНА



ГЕОМЕТРИЯ ПОМЕЩЕНИЯ

Площадь помещения, м² Калькулятор расчета количества секций радиаторов отопления



ДРУГИЕ ВАЖНЫЕ ОСОБЕННОСТИ ПОМЕЩЕНИЯ

Внешние стены смотрят на:

Положение внешней стены относительно зимней розы ветров



ТИП, КОЛИЧЕСТВО И РАЗМЕРЫ ОКОН В ПОМЕЩЕНИИ

Высота окна, м Калькулятор расчета количества секций радиаторов отопления Ширина окна, м Калькулятор расчета количества секций радиаторов отопления

Тип установленных окон



ДВЕРИ НА УЛИЦУ ИЛИ В ХОЛОДНЫЕ ПОМЕЩЕНИЯ



ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ И РАСПОЛОЖЕНИЯ РАДИАТОРОВ

Планируемая схема врезки радиаторов в контур отопления

Планируемое размещение радиатора на стене



ВЫБОР НАПРАВЛЕНИЯ РАСЧЕТА

ЧТО ТРЕБУЕТСЯ РАССЧИТАТЬ?

Паспортная мощность одной секции радиатора, Ватт (только для разборных моделей) Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты, которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

алюминиевый радиатор отопления

Калькулятор расчета количества секций радиаторов отопленияЧто необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным, алюминиевым и биметаллическим радиаторам отопления.

Отправить ответ

avatar
  Подписаться
Уведомление о
