Система отопления завоздушена: Как спустить воздух с системы отопления – Причина завоздушивания системы отопления — Лучшее отопление

Содержание

Воздух в системе отопления и как развоздушить систему

Монтаж отопления в доме не является самоцелью. Обогрев должен обеспечивать нужную температуру во всех помещениях. Но даже правильно спроектированная и собранная система порой не работает. Вызвано это бывает отнюдь не отказом оборудования. Обыкновенный воздух в системе отопления – вот зачастую причина всех недоразумений и забот. Именно он вызывает посторонние шумы при работе обогрева и недостаточную эффективность, а то и полную его  неработоспособность.

Как воздух влияет на работу отопления?

Воздух в отопительной системе

Воздух в отопительной системе одна из причин нарушения теплообмена


Работа водяной системы отопления основана на циркуляции горячей воды и передаче части тепла в радиаторы для обогрева помещений. Когда появляется воздух в системе отопления дома (это еще называют завоздушиванием), то нормальная циркуляция теплоносителя нарушается. Результат подобного явления достаточно неприятен и может вызвать:
  • шум при циркуляции воды. Кроме того, это приводит к вибрации труб и ослаблению соединений, а в самом худшем случае вызывает разрушения в местах сварки;
  • воздушные пробки в системе отопления. Когда они образуются  в отдельных удаленных контурах, например во вспомогательных помещениях, где температура отслеживается не самым лучшим образом и не постоянно,  то это вызывает отсутствие циркуляции через некоторые батареи, что при определенных условиях может привести к размораживанию всей системы;
  • уменьшение (иногда частичное) циркуляции. Когда происходит завоздушивание системы отопления, то оно вызывает снижение эффективности ее работы и перерасход топлива;

  • попадание воздуха на внутренние металлические части. Это способствует их коррозии. Завоздушенность системы отопления вызывает резкое сокращение срока ее службы, в том числе из-за преждевременного отказа оборудования.
завоздушивание системы отопления

Воздух в системе отопления может приводить к протечкам труб

Откуда в системе берется воздух?

Казалось бы, все делается герметичным, и  вполне резонно прозвучит вопрос – откуда воздух в системе отопления? Однозначно ответить достаточно сложно, таких причин множество, из них стоит отметить:

  1. Несоблюдение требований в части соблюдения уклонов труб в процессе монтажа;
  2. Неправильное заполнение водой, вследствие чего завоздушивается система отопления;
  3. Неплотные соединения различных составных элементов и частей могут быть источником поступления воздуха, что воздушит систему отопления;
  4. Отсутствие специальных автоматических устройств (воздухоотводчиков), автоматически отводящих воздух из системы, или их некорректная работа;

  5. Проведение ремонтных работ, при которых неизбежно попадание в систему воздуха;
  6. Использование свежей воды, содержащей в большом количестве растворенный воздух. Когда происходит повышение температуры, его содержание в воде уменьшается, он выделяется и собирается, вследствие чего образуется воздушная пробка в отоплении;
  7. Коррозию металлических поверхностей внутри системы (труб, радиаторов, кранов и т.д.).

Изложенные выше причины завоздушивания системы отопления не охватывают всех возможных ситуаций, когда и каким образом это может произойти. Но они позволяют понять, почему завоздушивается система отопления, и своевременно принимать меры по исключению подобного явления.

Рекомендуем к прочтению:

как развоздушить систему отопления

Места установки воздухоотводчиков

Как избежать поступления воздуха в систему?

Здесь надо рассматривать несколько ситуаций – при заполнении системы теплоносителем и при ее эксплуатации. В ее конструкции  должны быть предусмотрены воздухоотводчики и краны Маевского, позволяющие выполнить развоздушивание системы отопления. Приведенные рекомендации относятся к закрытой системе с принудительной циркуляцией.

Установка воздухоотводчиков

Ставятся они в критических местах, таких как перегибы трубопроводов или наиболее высокие их точки расположения. Во многих случаях, когда постоянно завоздушивается система отопления, они помогают справиться с этой проблемой. Бывают ручные и автоматические.

  1. Ручные воздухоотводчики. К ним относится в первую очередь кран Маевского, наименование получил по имени изобретателя. Устанавливается на торце батареи, благодаря ему не надо думать, что делать, если завоздушена система отопления. С его помощью можно самостоятельно сбросить накопившийся воздух.

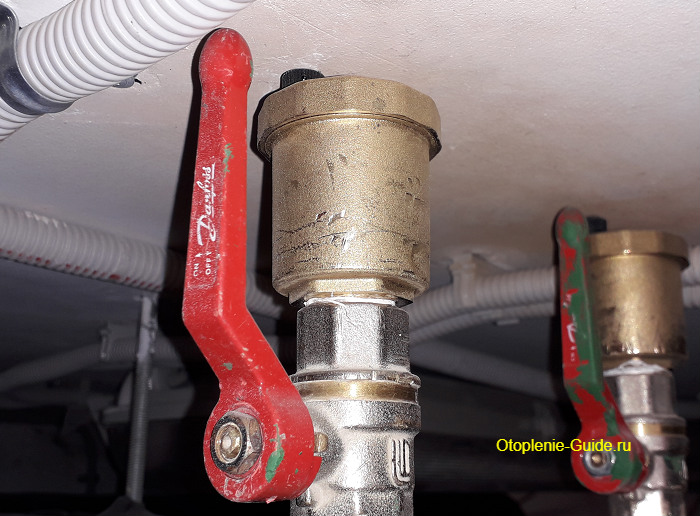

  2. Автоматические воздухоотводчики. Позволяют без дополнительного участия и затрат решить проблему, как развоздушить систему отопления.

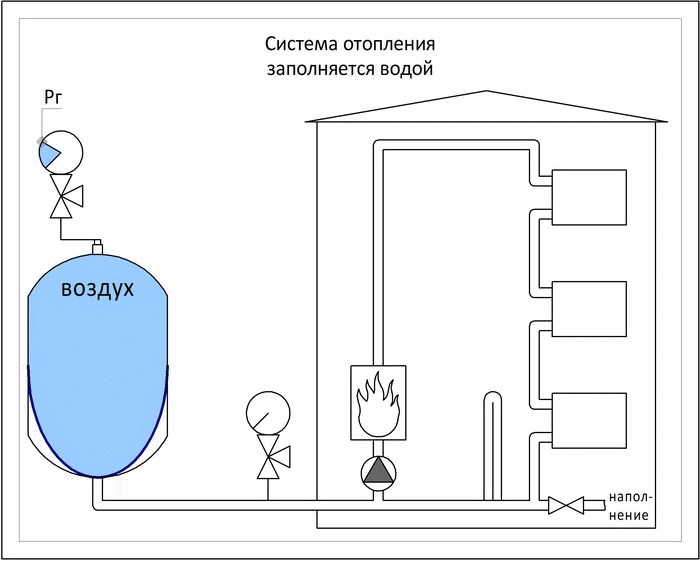

Заполнение системы водой

Проводится снизу вверх холодной водой. При этом должны быть открыты все краны, кроме тех, что работают на спуск воды. Благодаря такому заполнению завоздушена система отопления не будет, по мере подъема вода будет выдавливать из нее воздух. Наполнение проводится плавно, при резком подъеме воды возможно образование замкнутых объемов и образование воздушных пузырей.

завоздушена система отопления

Наполнение системы отопления водой

Как только вода пошла через открытый кран,  его закрывают, и так постепенно поднимаются выше, пока не будет заполнена вся система. После этого вполне можно запускать насос, если все сделано правильно, то будет происходить циркуляция, и не нужно ломать голову, как прокачать систему отопления.

Удаление из системы воздуха при эксплуатации

Однако при всех принятых мерах, образование пробок возможно и в процессе эксплуатации. Причины, почему воздушит систему отопления, рассмотрены выше, и повторно возвращаться к ним мы не будем. Однако рассмотреть, как правильно развоздушить систему отопления при ее эксплуатации, необходимо.

Когда стоит такая задача, то надо действовать следующим образом:

  1. Определить место, где собрался воздух. Сделать это можно по шуму или трубам и радиаторам, они в таких местах более холодные.
  2. Ищется точка, расположенная  выше по ходу движения теплоносителя, в которой имеется кран Маевского, через который можно выпустить воздух.

  3. Включается подпитка системы и выпускается воздух.

Это универсальный, стандартный алгоритм действий, который позволяет не задумываться, как устранить завоздушивание системы отопления.

Работа обогрева любого дома во многом зависит от правильного его монтажа и обеспечения необходимых условий в процессе работы. Одним из них является отсутствие воздуха в системе отопления. Использование нужного оборудования и грамотная эксплуатация создадут предпосылки для  длительной и безотказной ее работы.

как развоздушить, удалить воздух и воздущную пробку, спуск воздуха для развоздушивания на примерах фото и видео

Содержание:

1. Причины завоздушивания системы отопления
2. Как развоздушить систему отопления
3. Кран Маевского для избежания воздушных пробок
4. Устройство и назначение сепаратора воздуха - воздухозаборника
5. Принцип работы автоматического воздухозаборника

Для того чтобы система теплоснабжения функционировала без каких-либо проблем, очень важно, чтобы все ее структурные части работали стабильно и без перебоев. Однако одной из частых проблем, которой не получается избежать у многих хозяев, является завоздушивание системы отопления, что означает накопление избытка воздуха.

как развоздушить систему отопления

Подобный дефект может стать причиной возникновения следующих проблем:
  • передача тепла значительно ухудшается из-за появления пустот в теплоносителе;
  • циркуляция воды может полностью остановиться.

В том случае, если вовремя не выполнить сброс воздуха из системы отопления, может появиться необходимость ремонта, что порой бывает очень недешево. Поэтому далее речь пойдет о том, как развоздушить систему отопления и обеспечить ей нормальную работу.

Причины завоздушивания системы отопления


Наиболее частыми причинами накопления слишком большого объема воздушных масс в отопительной системе обычно выступают следующие:
  • разгерметизация системы, наиболее часто совершаемая при выполнении любого рода ремонтных работ;
  • полное откачивание воды из отопительной системы;
  • повреждение внешнего корпуса частей системы;
  • неправильная замена отопительного оборудования, в том числе и стояков.

Подобные действия могут привести к образованию внутри конструкции системы явления, которое именуется не иначе как воздушная пробка в системе отопления. Кроме всех вышеперечисленных проблем, к которым может привести избыток воздуха, стоит сказать и о вредном для металлических конструкций кислороде, находящемся в составе попадающего внутрь воздуха. Читайте также: "Почему возникает завоздушивание системы отопления – причины и варианты решения проблемы".

Этот элемент, как известно, является основной причиной окисления деталей и неизменно приводит к сокращению эксплуатационного срока отопительного оборудования.

Дренаж воды, то есть ее полное откачивание, может выполняться в следующих ситуациях:

  • для ремонта системы;
  • при промывке функциональных частей;
  • во время выполнения опрессовки и т.д.

Если завоздушило систему отопления, то причиной этому также может стать нарушение конструктивной целостности приборов, то есть воздух попадает внутрь через поврежденную часть трубопровода.

Как развоздушить систему отопления


Особенно часто с вопросом касательно того, как выгнать воздух из системы отопления, сталкиваются не только хозяева частных построек, но и жильцы многоэтажных сооружений, живущие наверху. Связано это, в первую очередь, с малым весом воздуха по сравнению с водой, в результате чего его излишки гораздо чаще скапливаются на верхних этажах.

воздушная пробка в системе отопления

Для того чтобы каким-либо образом бороться с этой проблемой, специалистами был разработан специальный автоматический воздушный клапан для отопления, позволяющий удалять избыток воздуха без вреда для оборудования. Читайте также: "Правильное удаление воздуха из системы отопления – варианты, как удалить воздух".

Однако подобное приспособление стало популярным лишь недавно. Гораздо более традиционным механизмом, помогающим осуществить спуск воздуха из системы отопления, является особое устройство, известное в народе как кран Маевского, а для частных домов более характерно считалось применять воздушный сепаратор. Читайте также: "Как спустить воздух из батареи – возможные варианты".

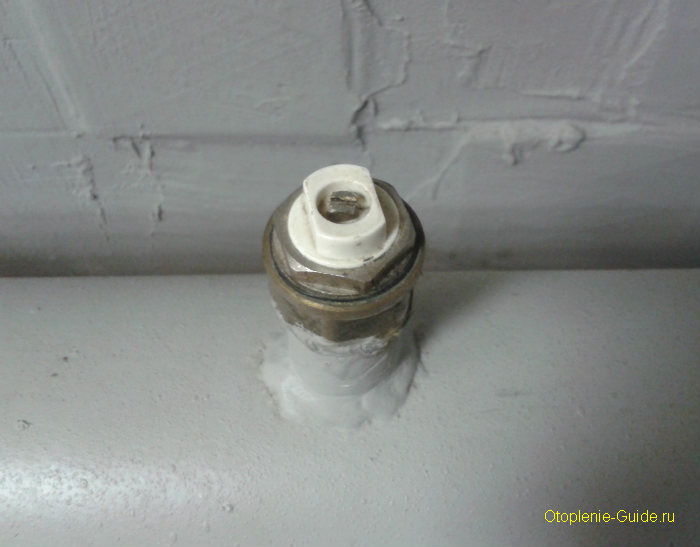

Кран Маевского для избежания воздушных пробок


Подобный механизм очень часто можно встретить в домах многоквартирного типа, особенно это касается построек старого образца.

Принцип установки отопительной системы в таких сооружениях отличался устройством нижней разводки, подключение которой к теплоцентрали выполнялось посредством элеватора. Читайте также: "Зачем нужен воздушный клапан для отопления – принцип работы, когда необходим клапан сброса воздуха".

Однако в процессе обслуживания в такой системе выявился один большой минус – это накопление воздуха в системе на верхних этажах, что неизбежно приводило к появлению проблем с циркуляцией теплоносителя и негативно сказывалось на работе всей системы в целом.

С целью предотвращения данного недостатка конструкторами было разработано специальное устройство, помогающие выполнить развоздушивание системы отопления. Это устройство представляет собой кран, который получил свое название в честь разработавшего его специалиста.

Кран Маевского можно установить на любой отопительный прибор. На торцах радиатора концы коллекторов являются глухими, что достигается посредством применения футорок. Читайте также: "Какой клапан для спуска воздуха из системы отопления лучше выбрать – виды и особенности".

воздухосборники для систем отопления

В результате вместо верхней футорки было решено монтировать именно этот прибор, что означало его установку на самом верхнем участке системы отопления.

Эксплуатация такого изделия приобрела широкое распространение среди потребителей, что можно было объяснить функциональностью и надежностью его работы. Применение такого крана позволяет жильцам самостоятельно удалять излишки воздуха, причем весь процесс не отличается какой бы то ни было сложностью.

Важно помнить, что перед тем, как удалить воздух из системы отопления с помощью крана Маевского, не стоит слишком сильно затягивать на нем резьбу, иначе есть вероятность ее повреждения.

Главное отрицательная сторона такого способа – необходимость постоянного контроля над появлением в системе воздуха. Чтобы каким-либо образом избежать постоянного присутствия человека, было принято решение разработать особые патрубки с арматурой запорного типа, монтируемые в самом верху системы теплоснабжения, то есть на верхних этажах.

Подобный способ дает возможность работникам коммунальных служб самостоятельно удалять воздух, не привлекая при этом самих жильцом.

Устройство и назначение сепаратора воздуха - воздухозаборника


Еще один хороший воздухосборник для системы отопления – это так называемый сепаратор воздуха, основное отличие которого от крана Маевского заключается в том, что суть первого состоит в удалении накоплений с верхних участков, а второй выводит уже растворенный в воде воздух. Это значит, что с помощью сепаратора воздух отдирается, переходит в пузыри и удаляется.

Часто можно встретить такие устройства, где под одним корпусом скрывается не только воздушный сепаратор, но и сепаратор шлама, который призван определять находящиеся в составе теплоносителя вредные смеси наподобие ржавчины, песка и т.п.

спуск воздуха из системы отопления

Некоторые хозяева часто задают следующий вопрос: почему завоздушивается система отопления, если она оснащена сепаратором? Это может быть связано с самим размером отопительной системы, поскольку в небольших коммуникациях спуск воздуха часто можно выполнить собственноручно, в то время как в объемных системах теплоснабжения сделать это зачастую бывает весьма непросто. Читайте также: "Как спустить воздух в батареях системы отопления – проверенные способы".

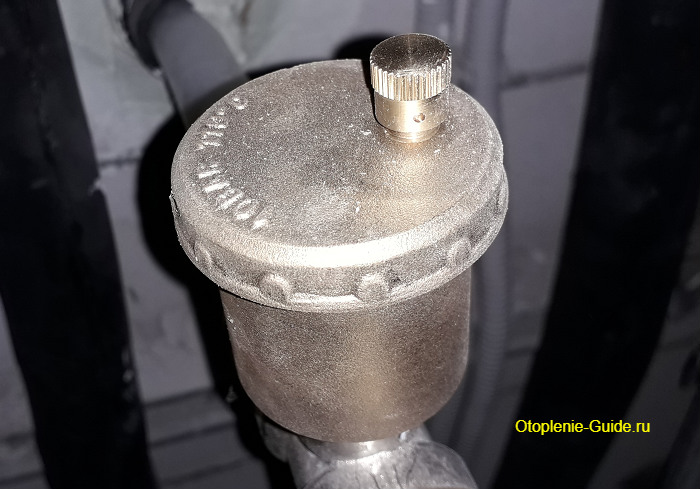

Принцип работы автоматического воздухозаборника


Этот удобный и очень функциональный аппарат позволяет хозяевам забыть о необходимости самостоятельного удаления воздуха из системы.

как удалить воздух из системы отопления

Функционируют автоматические воздухосборники для систем отопления следующим образом:
  1. Вода попадает внутрь механизма с поплавком из пластмассы.
  2. Оборудованный флажком поплавок оказывает давление на подпружиненный шток.
  3. Воздух получает свободный выход наружу.
  4. Аппарат вновь заполняется водой и цикл повторяется.

Использование одного из вышеописанных устройств, фото которых всегда можно найти у специалистов по монтажу подобного оборудования, позволит забыть о такой проблеме, как завоздушивание системы и сохранит время и деньги жильцов.

О завоздушивании системы отопления на видео:


причины завоздушивания и удаление воздуха

Даже правильно рассчитанная и смонтированная система отопления в доме не всегда эффективно работает и обеспечивает равномерный прогрев помещения. Такие сбои в работе бывают вызваны не поломкой оборудования, а обычным воздухом, который скопился в системе. Воздушные пробки становятся причиной шумов в магистрали и приборах, а также плохого нагревания радиатора либо полной его неработоспособности. Чтобы наладить эффективный обогрев жилых помещений, нужно знать как развоздушить систему отопления.

Причины появления воздуха в системе отопления

Поскольку все трубопроводы и радиаторы герметичные, возникает логичный вопрос – откуда в системе отопления воздух?

Однозначно ответить сложно даже в каждом конкретном случае, потому что причины завоздушивания системы отопления следующие:

  1. Неправильный уклон обратного трубопровода. Этот уклон нужен для естественного тока теплоносителя в сторону котельной или нагревательного котла. При недостаточном токе в системе понижается давление и накапливается воздух.
  2. Воздух в системе может появляться из-за ее неправильного заполнения теплоносителем.
  3. Воздушные массы могут попадать в отопительный контур через негерметичные соединения различных участков трубопроводов и составляющих элементов.
  4. Отсутствие кранов Маевского или клапанов для стравливания воздуха приводит к некорректной работе всей системы и ее завоздушиванию.
  5. В ходе проведения любых ремонтных работ в отопительный контур будет попадать воздух.
  6. Использование некачественной воды, которая содержит много кислорода, также является распространенной причиной этой проблемы. При ее нагревании газ выделяется и собирается в виде воздушных пузырей.
  7. Попадание воздуха в контур может происходить через поврежденные коррозией участки трубопроводов и радиаторов.
  8. Полный слив теплоносителя из контура также является причиной завоздушивания.

Как воздух влияет на работу системы?

Если в системе отопления воздух, то это в первую очередь сказывается на нормальной циркуляции теплоносителя. Нагретая жидкость не может перемещаться по контуру и отдавать тепло радиаторам, которые в свою очередь не будут нагревать помещение или могут делать это в недостаточной степени.

Завоздушивание системы сказывается на всей ее работе, вызывая следующие негативные явления:

  • В контуре и батареях появляются шумы при циркуляции теплоносителя. Кроме этого, трубы могут вибрировать, вызывая быстрый износ элементов на участках стыковки и ослабляя сварные соединения.
  • Своевременный спуск воздуха из системы отопления важен и по той причине, что воздушные пробки препятствуют циркуляции теплоносителя через отдельные радиаторы. В некоторых случаях это может привести к замерзанию системы.
  • Воздух в контуре ухудшает циркуляцию теплового носителя, что способствует перерасходу топлива котлом.
  • Кислород в системе отопления вызывает коррозию металлических элементов. В итоге срок службы оборудования уменьшается, а некоторые агрегаты могут преждевременно выходить из строя.

Какие признаки указывают на наличие воздуха в системе?

Для начала нужно убедиться, что причина неэффективной работы отопительной системы – завоздушивание.

На это указывают следующие признаки:

Рекомендуем к прочтению:

  1. В радиаторах и трубопроводах появляется шум. Это может быть гул или булькающий звук, который является характерным признаком скопления воздуха.
  2. Батареи прогреваются неравномерно. Такая ситуация бывает не только при завоздушивании, но и при засорении радиатора отложениями. Отличить одно от другого несложно. При завоздушивании холодным будет и радиатор, и трубопровод, а при засорении прибора трубы будут горячими, а секции батареи – холодными.
  3. В системе может снижаться давление. Если воздух попал в контур при разгерметизации, то в этом месте будут протечки, а общее давление в магистрали будет снижено. Нужно внимательно осмотреть все места соединений и герметично их затянуть. Если течь не выявлена, то ее стоит поискать на протяжении трубопровода и в отопительных приборах.

Важно! Определить место скопления воздуха в системе можно постукиванием. В месте завоздушивания звук при ударе более звонкий.

Как спустить воздух из системы?

Теперь пришла очередь поговорить о том, как убрать завоздушенность системы отопления. Для удаления воздуха используются различные краны и приспособления для его спуска.

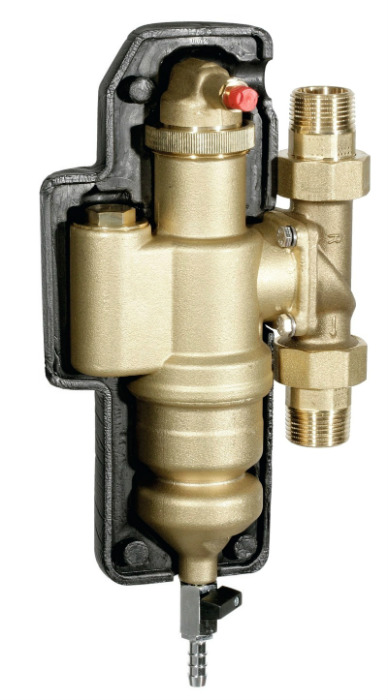

Воздушный сепаратор

Это устройство предназначено не для удаления воздушных пробок, а для устранения растворенного в теплоносителе воздуха, который при нагревании воды будет выделяться пузырьками и скапливаться в системе. Данное приспособление может быть установлено в любом месте контура.

Для удаления растворенного воздуха агрегат его преобразовывает в пузырьки, собирает и выводит наружу. Сепаратор является частью сепараторного узла, который устанавливается в подвале многоэтажки.

Сегодня можно найти усовершенствованные сепараторы, которые не только выводят воздух из теплоносителя, но и отвечают за его очищение от примесей и мусора. Обычно эти агрегаты применяют в постройках с централизованным отоплением.

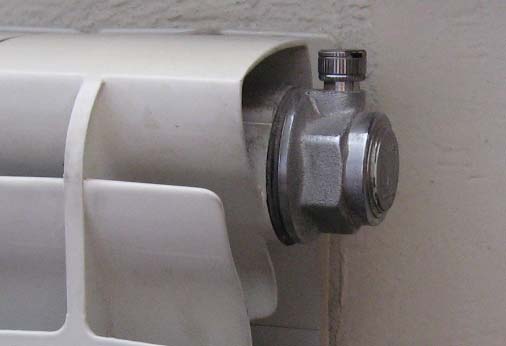

Кран Маевского

Если на радиаторах установлены краны Маевского, то вопрос, как развоздушить батарею, решается легко. Достаточно открыть кран и спустить газы.

Это специальное приспособление со штуцером, при открывании которого обеспечивается доступ в магистраль. Поскольку воздушные пробки образуются в верхней части батареи или всего отопительного контура, он монтируется на верхний патрубок. В многоэтажных домах краны Маевского стоят только на радиаторах в верхней точке разводки (то есть на последних этажах).

Даже контуры с принудительной циркуляцией теплового носителя не защищены от образования воздушных пробок, поэтому краны Маевского устанавливаются и в городских квартирах. Скопившийся воздух может приводить к снижению эффективности всей системы отопления многоквартирного дома.

Рекомендуем к прочтению:

Спускать воздушную пробку с помощью крана Маевского можно без привлечения специалистов, самостоятельно. Достаточно подставить емкость для сбора воды или установить на кран гибкий длинный шланг, один конец которого опустить в ванную или раковину. Это нужно по той причине, что вместе с воздухом может выходить некоторое количество теплоносителя.

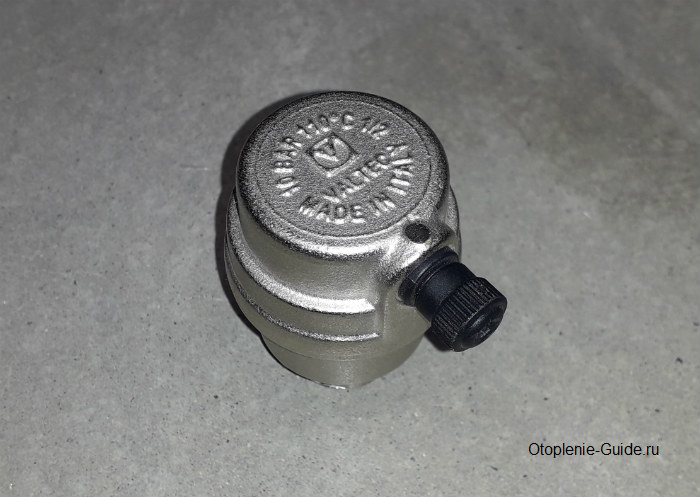

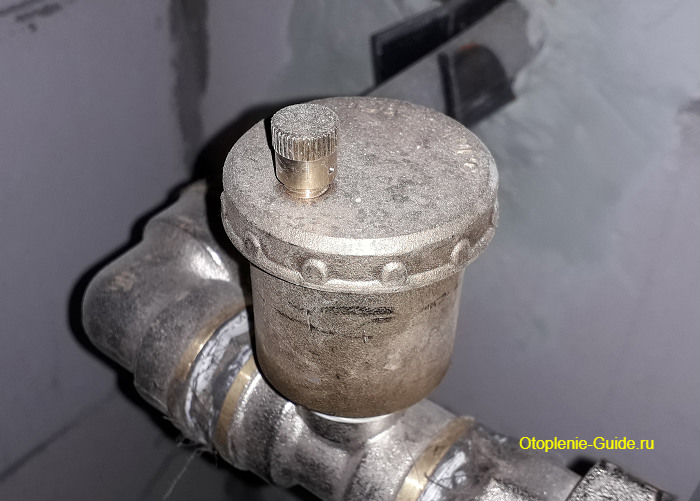

Автоматический воздухоотводчик

Еще один способ, как устранить завоздушивание системы отопления, подразумевает использование автоматического воздухоотводчика. Это устройство предназначено для удаления воздуха из системы в автоматическом режиме, то есть участие человека для этого не нужно.

Принцип работы устройства следующий:

  1. Тепловой носитель циркулирует внутри автоматического воздухоотводчика, имеющего специальный поплавок.
  2. Это приспособление соединено со штоком, который воспринимает давление пружины.
  3. Когда корпус воздухоотводчика заполняется водой, поплавок давит на шток, который перекрывает поступление воздуха в отопительную систему.
  4. Если в момент отсутствия теплоносителя в приборе в него попадает воздушная пробка, то шток открывает выход для удаления воздуха.

Такой принцип работы используют все воздухоотводчики автоматического типа. Если приспособление правильно установить, то оно проработает довольно долго без выхода из строя.

Однако в некоторых случаях у автоматических воздухоотводчиков могут появиться следующие проблемы:

  • При циркуляции теплоносителя низкого качества шток со временем покрывается солевыми отложениями. В итоге он не может плотно перекрывать проход, что становится причиной протечек. Для устранения проблемы нужно открыть крышку прибора и хорошо прочистить шток.
  • Иногда в ходе эксплуатации отопительного контура тепловой носитель подтекает в том месте, где крышка крепится к корпусу. Это связано с износом резиновой прокладки, установленной в этом месте. Для решения проблемы просто нужно заменить прокладку.

Среди перечисленных устройств можно найти подходящий вариант для спуска воздуха из отопительной системы. Но если место образования воздушной пробки выявить не получается, то можно удалить газы в процессе эксплуатации контура.

Для этого делают следующее:

  1. Давление и температуру теплоносителя в магистрали специально повышают. В этом случае скопление пузырьков перемещается к месту, где его можно выявить и спустить через специально установленное приспособление.
  2. Опытные сантехники могут выгнать пробку из контура ударами по трубам. Однако самостоятельно использовать такой метод нельзя, потому что нужно точно знать, как, где и с какой силой ударить по трубопроводу. К тому же этот метод не всегда дает ожидаемый результат.

Если отопительная система часто завоздушивается, то нужно установить специальные приспособления для спуска воздушных пробок. Это будет способствовать не только комфортной температуре в помещениях, но и длительной, а также бесперебойной работе всего отопительного контура.

Завоздушена система отопления - что делать, причины и как правильно развоздушить систему отопления

Завоздушена система отопления 1Системы теплоснабжения, как понятно из названия, служат для того, чтобы осуществлять обогрев здания. Но, помимо того, что монтаж системы должен выполняться, согласно всем положенным нормам, качество ее работы обуславливает также и грамотность наладки. В частности, своевременно должен производиться сброс воздуха из системы отопления.

Пока еще чаще встречаются отопительные системы с циркуляционным насосом. Именно этот насос нагнетает воду в трубы. О сбоях в работе данного устройства говорить может то, что радиаторы остаются холодными. Это может быть вызвано завоздушиванием системы.

Попробуем выяснить, почему воздушит систему отопления.

Когда отопительная система заполняется теплоносителем, в ней все равно остается воздух. Это препятствует нормальной циркуляции теплоносителя по трубам.

Итак, завоздушена система отопления, что делать?

Завоздушена система отопления 2

Основные этапы

Особое внимание на это обращают при наладке. Устранение проблемы занимает не один день. Удалить пузырьки воздуха, создающие «пробки» в трубах, не так уж просто. Закономерным ответом на вопрос: как правильно развоздушить систему отопления, будет – проверить радиаторы, установленные в высоких точках системы. Ведь воздух, как известно, идет вверх. В идеале, каждый радиатор должен иметь собственный клапан, через который стравливался бы воздух.

Клапаны бывают ручными и автоматическими. Автоматический клапан закрываться должен после завершения выпуска из радиатора воздуха и наполнения его водой. В случае использования ручного клапана, открывание устройства производится с помощью специального «ключика». Это нужно запомнить, чтобы знать, как устранить завоздушивание системы отопления.

Стравливать воздух перестают, когда теплоноситель течет из клапана ровной струей.

Проверяется каждый радиатор. В процессе стравливания в системе обычно понижается давление.

За его величиной обязательно надо следить. Нормальные показатели давления при определенной температуре теплоносителя, это:

  • 20˚С – 1.2–1.3 бар;
  • 70˚С – 1.9–2.0 бар.

Еще причиной того, почему воздушит систему отопления, может стать скопление воздуха в стояках, коленах труб, распределительных гребнях.

Если после этого снова завоздушена система отопления, что делать? Нужно более тщательно проверить исправность всех ее элементов.

Завоздушена система отопления 3

Влияние воздуха на работу отопительной системы

Кроме нарушения нормального прохода теплоносителя, завоздушивание становится причиной того, что трубы начинают вибрировать, а соединения ослабляются. Иногда даже происходят разрушения в местах сварки.

Что касается образования все тех же воздушных пробок, особенно плохо, когда воздух скапливается в тех участках системы, которые находятся в малопосещаемых помещениях.

Например, в подсобках и т.п. Ведь проверять температуру в трубах в них нередко ленятся.

Тем не менее, если циркуляция в некоторых батареях будет нарушена, это может стать причиной перерасхода топлива, или вообще выхода из строя всей отопительной системы. Так что, делайте выводы. К тому же, воздух приводит к коррозии внутренних металлических частей. Таким образом, завоздушивание сокращает срок службы системы. В частности, приводит к протечкам и поломке различного оборудования.

Завоздушена система отопления 4

Откуда появляется воздух в системе?

В момент монтажа или планового обслуживания отопительной системы, особенно тщательно проверяется ее герметичность. Так откуда же в трубах появляется воздух? Причины завоздушивания системы отопления бывают разными.

Основные:

  1. Отклонение от положенных величин уклонов труб при их монтаже.
  2. Неплотное соединение элементов системы.
  3. Неправильное заполнение системы теплоносителем.
  4. Отсутствие автоматических отводчиков воздуха.
  5. Попадание в систему воздуха во время проведения ремонтных работ.
  6. Коррозия внутренних металлических поверхностей.
  7. Использование свежей воды, в которой много растворенного воздуха.

Конечно, завоздушивание происходит и по другим причинам. Устанавливать их нужно уже для каждого конкретного случая отдельно.

Завоздушена система отопления 5

Предотвращение попадания в систему воздуха

Есть несколько моментов, которые помогают справиться с проблемой попадания воздуха в трубы отопительной системы при ее эксплуатации.

В конструкции системы обязательно должны быть отводчики воздуха и краны Маевского, с помощью которых воздух стравливается из системы. Это относится к закрытой системе, циркуляция в которой принудительная.

Отводчики воздуха устанавливаются в таких критических местах, как коленья труб и наиболее высокие точки системы.

Воздухоотводчики бывают автоматическими и ручными. Кран Маевского относится к последним.

Завоздушивание системы отопления – причины и способы удаления воздуха

Приход мастераЗавоздушивание системы

Попавший в систему отопления воздух – это причина того, что отопление будет работать некорректно, а некоторые его участки могут вообще выпасть из контура. То есть, получается так, что завоздушивание системы отопления – это негативный фактор, от которого надо любыми путями избавляться. Как это сделать, каковы причины данного процесса, можно ли воздушную пробку удалить своими руками? На эти и другие вопросы и будем отвечать в этой статье.

В самом начале точно определим, чем плох процесс завоздушивания.

  • Снижается тепловая отдача системы в общем и участков в отдельности.
  • Снижается или полностью отсутствует циркуляция теплоносителя.

Даже уже этих двух факторов с головой хватает, чтобы снизить эффективность работы отопления до минимума. А это обычно приводит к перерасходу энергоносителя и большим денежным расходам, не говоря уже о таком показателе, как комфортное проживание в плохо отапливаемом доме.

Причины попадания воздуха в систему

Таких причин три:

  1. Разгерметизация стояков при их ремонте. Очень часто в летний период все отопительные службы начинают проводить профилактику систем отопления и их ремонт. Обычно меняются трубы, запорная арматура, радиаторы и так далее.
  2. Слив теплоносителя. Опять-таки это касается ремонтных работ. Но чаще всего воздух попадает внутрь системы во время процесса продувки и опрессовки.
  3. Нарушение целостности контуров. Деформация контуров, особенно трубной части, дает эффект попадания воздуха внутрь.

Как бороться с завоздушиванием

Вопрос, обозначенный этим разделом, волнует многих жителей частных домов и владельцев квартир на верхних этажах. Благо сегодня это уже не проблема. Научно-технический прогресс дал множество способов, а, точнее сказать приборов, с помощью которых воздух из отопительной системы можно стравить. Делать это можно вручную или автоматическим методом. Самое важное – это вопрос «как?». Поэтому рассмотрим каждый прибор в отдельности.

Кран Маевского

Это небольшое устройство, которое устанавливается в торец отопительного прибора. В нем установлен специальный штуцер, откручивая который, открываешь доступ в саму отопительную батарею. А так как воздух обычно скапливается в верхней части радиатора, то и кран Маевского устанавливали в верхний патрубок вместо одной из футурок.

Устройство для выпуска воздуха из радиаторовКран Маевского

Некоторые могут задать вопрос, а зачем необходим воздушный сбросник, если отопление городских квартир является системой с принудительной циркуляцией теплоносителя. Все равно пробивать будет. Никто и не сомневается, но воздух создаст помехи, отсюда и некачественная циркуляция, а, значит, и неэффективная работа системы в целом. Поэтому, хотите вы или нет, а стравливать воздух все равно придется. Добавим, что воздух скапливается в самой верхней части любой системы, а верхний торец радиатора и есть та самая наивысшая точка, если разговор идет об отоплении в многоэтажном доме. Поэтому кран Маевского обычно устанавливают в квартире самого верхнего этажа.

Самое главное, что с помощью этого нехитрого устройства жильцы сами стали стравливать воздушную пробку, не вызывая сантехников. Инструкция, как это сделать, есть сегодня на многих сайтах, и на нашем, в том числе. Так что есть смысл ознакомиться и применить знания на практике.

Очень часто в многоэтажных домах краны Маевского устанавливают специально на технических этажах, которые располагаются на самом верху здания. Для этого выводится стояк на этот этаж и в него с помощью патрубка с внутренней резьбой устанавливается кран сбросник. Это делается для того чтобы не беспокоить жильцов дома, то есть, процесс стравливания воздуха происходит вне квартиры.

Сепаратор воздуха

Разновидности сепаратора воздухаСепараторы воздуха

Это очень уникальное устройство. Если кран Маевского убирает воздушную пробку, то воздушный сепаратор удаляет растворенный в теплоносителе воздух. Чувствуете разницу? Именно эта технология позволяет провести установку прибора в любое место отопительного контура.

Процесс удаления воздушной массы производится методом ее конвертации в пузырьки, их сбором и выводом наружу. По сути, этот прибор является частью сепараторного узла, который устанавливается в подвале дома. В настоящее время производители предлагают улучшенную конструкцию данного устройства. Скорее всего, это сдвоенный сепаратор, одна часть которого отвечает за сбор мусора и шлама, вторая за сбор воздуха. Так сказать, два в одном. При этом оба отсека работают эффективно, плюс получилась экономия материалов для их изготовления, что отразилось на цене устройства, и экономия места установки.

Единственное, что хотелось отметить – сепараторы воздуха обычно монтируют в зданиях, где используется центральная отопительная сеть. В автономном отоплении их применять нерентабельно.

Воздухоотводчик автоматический

Из самого названия уже становится понятным, что этот механизм все делает сам без непосредственного участия человека. Как он работает.

  • Теплоноситель проходит по внутренним полостям воздухоотводчика, где установлен специальный пластмассовый поплавок.
  • Этот поплавок связан посредством флажка со штоком, на который с обратной стороны давит пружина.
  • При заполнении внутренней части корпуса водой, поплавок давит на шток, который перекрывает доступ воздуха внутрь системы.
  • Если теплоносителя внутри нет, то шток открывает проход.
Воздухоотводчик для радиатораВоздухоотводчик автоматический

Хотелось бы отметить, что по такому принципу работы действуют все современные воздухоотводчики. Добавим, что это устройство обладает достаточно длительным сроком службы, если правильно его установить и эксплуатировать. Правда, и у него случаются поломки.

  • Чаще всего все они происходят из-за низкого качества теплоносителя. К примеру, на игле штока образуется солевой налет, который не позволяет перекрывать проход полностью. Отсюда подтечки и неправильная работа всего механизма. Отремонтировать этот дефект несложно. Надо просто снять крышку прибора, добраться до иглы и почистить ее.
  • Начинает подтекать место соединения крышки с корпусом. Дефект – прохудилась прокладка. Ее просто надо поменять на новую.

Заключение по теме

Итак, в этой статье были разобраны причины и способы завоздушивания отопительной системы дома. Почему это случается, и какими способами можно выгнать воздух, почему он скапливается и так далее. Отметим, что сегодня существует большое количество средств, с помощью которых можно легко ответить на вопрос, как завоздушивается система отопления, и как с этой проблемой справиться.

Нами были разобраны три основных механизма, используемые в настоящее время в отопительных системах домов (частных и многоэтажных). Все они достаточно эффективны и не требуют каких-то сложных манипуляций. Поэтому выбираем один из них и решаем проблему с завоздушиванием.

Воздух в системе отопления: причины появления, как развоздушить систему?

Воздух в системе отопления затрудняет циркуляцию теплоносителя, в результате чего теплоотдача радиаторов и других отопительных приборов падает. Воздушная пробка является одной из наиболее распространенных причин снижения эффективности приборов отопления.

Автоматический воздухоотводчик Valtec.

Почему в системе отопления появляется воздух?

Причин может быть множество, вот только основные их них:

  • Теплоноситель имеет в своем составе растворенный воздух, который выделяется при нагревании. В большей степени это относиться к системам, где в качестве теплоносителя используется обычная водопроводная вода, содержащая большое количество растворенного кислорода. При нагревании теплоносителя, кислород отделяется, образуя множество мелких пузырьков, которые и создают воздушную пробку;
  • Заполнение отопительного контура теплоносителем осуществлялось слишком быстро, в результате чего не удалось стравить весь воздух. Отопительная система должна заполняться медленно (в среднем 1 этаж – 1 час), особенно если это протяженная система с большим количеством составных элементов;
  • Не были соблюдены необходимые уклоны труб;

Автоматический воздухоотводчик в шахте.

  • Воздушные пробки всегда образуются после проведения ремонтных работ. Ремонт или замена радиаторов, замена фитингов и т.д. — все это приводит в завоздушиванию системы отопления;
  • Низкое давление в системе может привести к увеличению количества сжатого воздуха, который также будет создавать воздушные пробки;
  • Выведен из строя или неисправен воздухоотводчик;
  • Течь в системе отопления также может быть причиной образования пробок;
  • Кислородопроницаемость труб отопления. В большей степени это относиться к полимерным трубам (кроме имеющих антидиффузионное покрытие), стенки которых пропускают в систему кислород.
  • Иногда воздух скапливается в углах трубопровода. Это свидетельствует об ошибке при монтаже: отдельные участки труб были установлены не по уровню. В такой ситуации лучше всего врезать на проблемном участке тройник для установки воздухоотводчика;
  • Некоторые некачественные алюминиевые батареи вступают в реакцию с водой, как результат воздушные пробки будут образовываться постоянно. Порекомендовать в такой ситуации можно одно: использовать только качественные отопительные приборы, а не выбирать что подешевле. Дешевый прибор рекомендуется заменить на новый, более качественный.

Воздухоотводчик с шаровым краном Danfoss на тех.этаже гостиницы.

Примечание! В многоэтажных домах чаще всего воздушные пробки образуются в квартирах на последних этажах, ведь воздух всегда «стремится» в верхние участки отопительной системы.

Как удалить воздушную пробку из системы отопления?

Причины образования воздуха в системе отопления понятны, но как его удалить? Ведь если оставить все как есть, это может привести к коррозии отдельных элементов системы, а также к преждевременному выходу из строя циркуляционного насоса отопления.

Во-первых следует найти место, где находиться воздушная пробка. Для этого понадобится маленький молоток или любой другой металлический предмет, при помощи которого следует простучать трубопровод. По звучанию металла находим расположение воздушной пробки. Там, где находиться воздух, звучание будет, как у пустотелой металлической емкости, т.е. более звонкое. Чаще всего завоздушивание происходит в верхних участках системы отопления.

После обнаружения воздушной пробки, следует открыть воздухоотводчик и держать его открытым до тех пор, пока не побежит вода. Перед тем, как развоздушить систему отопления рекомендуется поставить под воздухоотводчик емкость для слива теплоносителя.

Как правило, после удаления воздуха из системы, радиаторы начинают греть в нормальном режиме. Если же этого не произошло, рекомендуется промыть систему отопления.

Кран Маевского в верхней части регистра отопления.

Удаление воздушных пробок производится при помощи:

  • Крана Маевского — ручной воздухоотводчик, у которого стравливание воздуха осуществляется путем регулирования обычной отверткой или рукой (в зависимости от модели крана). Вентиль следует отворачивать медленно, если появилось шипение, это означает, что воздух начал выходить. После того, как польется теплоноситель можно закрывать вентиль;
  • Автоматических воздухоотводчиков – стравливают воздух автоматически.

Примечание! При стравливании воздуха через воздухоотводчик, давление в работающей системе может падать, т.к. после ухода воздуха освобождается занимаемое им пространство. В этом случае необходимо долить в систему теплоноситель, до тех пор, пока давление не нормализуется.

Автоматический воздухоотводчик.

Как предотвратить образование воздуха в системе отопления?

Еще на стадии проектирования отопительной системы необходимо установить все элементы таким образом, чтобы обеспечить свободное, беспрепятственное «хождение» воздуха, который образуется при нагреве теплоносителя.

Все замкнутые системы обязательно оснащаются воздухоотводчиками.

Сепаратор воздуха и шлама Honeywell HF49.

Сепаратор воздуха и шлама Honeywell HF49.

В закрытых системах отопления могут применяться сепараторы воздуха, которые позволяют полностью очистить теплоноситель, как от растворенного воздуха, так и от воздуха в виде мелких и крупных пузырьков. Конструкция сепаратора позволяет задерживать и удалить частицы воздуха.

Видео



Воздух в отоплении, завоздушивание – как устранить проблему

Начнем с самых простых случаев завоздушивания, когда самим жильцам делать ничего не нужно, а остается только звонить «куда следует». Также рассмотрим случаи, в которых воздух в системе отопления проще и дешевле удалить самостоятельно. Но главное – как не допускать завоздушивания, какие меры в период монтажа отопления можно принять, чтобы воздушные пробки не возникали вовсе.

Воздух в отоплении есть всегда

Неправильно полагать, что попадание воздуха в трубы – только результат ошибки в монтаже, при заливке теплоносителя и т.п. Воздух находится в системе отопления всегда, так как он растворен в самом теплоносителе (в воде). При перепадах давления и температуры, он выделяется в виде маленьких пузырьков, и скапливается в самых верхних точках.

Особую опасность может представлять теплообменних котла, находящийся почему-либо выше чем прилегающие к нему трубы. Скопление воздуха в таком случае грозит разрушением.

В других системах могут быть какие-то П-образные участки трубопровода, которые так легко завоздушиваются.
Также радиаторы – типичное место скопления воздуха при различных схемах их подключения.

В случае чего – звонить

В квартире можно обнаружить, что стояк с подключенным к нему радиатором холодный или прохладней чем другие. Виной может быть и слесарская регулировка распределения по стоякам. Но чаще – воздушная пробка, в самом стояке.

Типичная схема в стояках – выпускной кран на самом верхнем этаже. Многие жильцы знают, что в случае, если стояк завоздушен, нужно обратится к соседу, чтобы он спустил воздух вручную.

Или другой основной вариант, когда имеется один или несколько холодных стояков, — звонить диспетчеру ЖЭКа. Как правило, слесаря точно знают, что делать и проблема решается….

Прохладный завоздушенный радиатор – что делать

Но если в квартире или в доме оказывается прохладным один радиатор, а стояк (магистраль) горячий. Или холодной может быть только часть батареи, — в этом случае причиной всему воздушное скопление в самом этом отопительном приборе.

В отдельных случаях часть батареи может быть холодной из-за неправильного подключения, засорения отопительного прибора, или небольшой подачи теплоносителя. Но такие нарушения носят постоянный характер, и распознаются жильцами. Чаще же причиной холодного радиатора является воздух в его верхней части.

Современные радиаторы снабжаются кранами Маевского, предназначенными для спуска воздуха. Чтобы устранить завоздушивание достаточно открыть этот кран, спустить воздух, пока не пойдет устойчивая струйка теплоносителя.

Если радиатор не снабжена таким ручным воздухоотводчиком, то его придется установить самостоятельно, или вызывать слесаря, чтобы он решил проблему воздушной пробки в этой батарее.

Системы снабжаются воздухоотводчиками

В частных домах владельцам приходится знакомится со схемой отопления, чтобы контролировать завоздушенность системы. В высшей точке схемы частного дома должен быть установлен воздухоотводчик – сепаратор.

Не редко, когда высшей точкой является автоматизированный котел, который всегда снабжается этим устройством, поэтому жильцы с проблемой спуска воздуха со всей системы не сталкиваются, все происходит без них.

Но если котел твердотопливный, то высшей точкой в грамотно сделанной системе является группа безопасности, которая устанавливается на подаче из котла. В эту группу всегда входит автоматический воздухоотводчик.
Такие же приборы устанавливаются обычно на П-образных обводах труб, если такие были сделаны.

Если же главного воздухоотводчика в системе почему-то не нашлось, а она воздушится, то остается только обратится к монтажникам за разъяснениями и устранением.

Более сложные случаи

В разветвленных системах с большой массой теплоносителя целесообразней установить в верхней точке труб сепаратор. Он похож на автоматический воздухоотводчик, но действует эффективней. Результат достигается за счет перепадов давления в самом приборе, в результате чего происходит усиленное выделение воздуха.

Установка сепаратора нормализует работу котла, насосов, устраняет шум при работе системы. Ведь воздушные пробки, пузырьки весьма значительно вредят металлическим деталям, движущимся в воде.

Наряду с установкой воздухоотводчиков и сепаратора, важно сделать грамотный монтаж схемы, правильную разводку, без перепадов уклонов труб, а с односторонним плавным понижением.

Как работает современный сепаратор

Известные производители гидравлического оборудования для бытовых и производственных нужд выпускают и воздушные сепараторы для отопления. Как правило в основе – мелкосеточный материал большой площади, через который фильтруется теплоноситель. При перепадах давления, которые сопутствуют такому движению жидкости и происходит выделение маленьких пузырьков воздуха. Они успевают подняться вверх, так как скорость движения жидкости в большом сечении замедленная, и попадают в воздушную камеру. Которую в верхней части украшает воздушный клапан.

Типичная конструкция сепаратора — представлен Reflex Exair (Германия).

Устройство устанавливается непосредственно на выходном патрубке из котла, но после смесительного байпаса (если такой имеется), т.е. фактически на входе в систему отопления.

Правильное применение воздухоотводчиков (автоматических и ручных), а также включение в схему сепаратора воздуха, позволит создать надежно работающую систему отопления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
