Сетка колонн

Шаг колонн и пролет

При проектировании стального каркаса цеха необходимо прежде всего наметить так называемую сетку колонн, т. е. расположение колонн в плане — пролеты и шаг колонн, расстояние между колоннами вдоль цеха. В целях наибольшей повторяемости конструкций шаг колонн следует назначать постоянным, кратным какой-либо определенной величине, называемой модулем.

Модульная система, предусматривающая соизмеримость основных размеров сооружений и их элементов, является основой для унификации и типизации конструкций.

Для одноэтажных промышленных зданий в качестве основного модуля принят размер 3 м. В соответствии с этим, согласно НиТУ 133-55, рекомендуется принимать пролеты длиной до 18 м кратными 3 м, а более 18 м — кратными 6 м.

Расстояния между осями колонн в продольном направлении (шаг колонн) рекомендуется принимать кратными 6 м. В результате проведенных исследований и накопленного практического опыта проектирования установлено, что для цехов с мостовыми кранами шаг колонн, равный 6 м, близок к оптимальному. Поэтому этот шаг и принимается в большинстве цехов (где технологические условия не требуют большего шага).

Однако при большой высоте здания шаг колонн выгодно увеличивать до 12 м, устраивая подстропильные фермы (в этом случае увеличение шага почти не влияет на вес конструкций).

Размеры пролетов в первую очередь зависят от технологического процесса проектируемого цеха и необходимой в связи с этим маневренностью кранов. Однако при проектировании многопролетных цехов может встать вопрос об оптимальной величине пролетов.

Особое значение при разбивке сетки колонн приобретает увязка ее с технологией производства проектируемого цеха, обусловленная сохранением принятых модулей шага и пролета. Здесь следует обратить внимание на необходимость увязки фундаментов колонн с подземным хозяйством (каналами, фундаментами под оборудование, печами и т. д.), а также на устройство железнодорожных въездов, требующих определенных габаритов.

Температурные швы

Общая длина и ширина цеха определяются технологическими условиями. Если здание имеет большие размеры по длине или ширине, появляется опасность значительных деформаций его отдельных элементов в результате изменения температуры летом и зимой.

Величина температурной деформации равна ∆ = αlt, где α — коэффициент линейного расширения стали (α = 0,000012), l — длина, t — разность температур. На фигуре показано нарастание деформаций колонн цеха от центра здания к краям, вызванных повышением температуры.


Температурные деформации колонн

Температурные деформации колонн


Длинные цехи следует разделять на отдельные блоки (отсеки), устраивая между ними температурные швы. Расстояния между температурными швами в стальных сооружениях, при которых, согласно НиТУ, можно не учитывать температурных воздействий, не должны превышать: в конструкциях отапливаемых зданий 150 м; в конструкциях неотапливаемых зданий и зданий горячих цехов 120 в конструкциях открытых эстакад 90 м.

При сборных железобетонных колоннах температурные швы устраиваются не реже чем через 60 м, в самонесущих кирпичных стенах — через 40 — 60 м.

Осуществление температурных швов в каркасах промышленных зданий лучше всего производить путем постановки двойных поперечных рам (на общем фундаменте), т. е. двойных колонн по каждому ряду и соответственно двух стропильных ферм и т. д., другими словами, проектировать как бы отдельно стоящие здания-блоки.

При этом, согласно «Основным положениям по унификации конструкций производственных зданий» ось температурного шва совмещается с разбивочной осью, а оси колонн смещаются от оси температурного шва на 500 мм (фиг. 185 и 187). Такое решение позволяет осуществить стены из стандартных сборных стеновых блоков.

Однако в отдельных случаях, по условиям размещения оборудования, может быть допущено устройство температурных швов со вставкой между двойными рамами дополнительного отрезка. В этом случае оси колонн совпадают с осями рядов.

Устройство температурных швов путем продольно подвижного примыкания элементов конструкций (осуществляемого, например, при помощи овальных отверстий), как показала практика эксплуатации, недостаточно надежна.

«Проектирование стальных конструкций»,
К.К.Муханов

Объемно-планировочные параметры одноэтажных промышленных зданий

Конфигурация и размеры плана, высота и профиль промышленного здания определяются параметрами, количеством и взаимным расположением пролетов. Эти факторы зависят от технологии производства, характера выпускаемой продукции, производительности предприятия, требований санитарных норм и пр.

Ширина пролета

в промышленном здании (L) – расстояние между продольными координационными осями – складывается из величины пролета мостового крана (Lк) и удвоенного расстояния между осью рельса подкранового пути и модульной координационной осью (2К): L= Lк + 2К (рис.1).

Пролеты мостовых кранов увязаны с шириной пролетов и определяются ГОСТом. Величину К принимают: 750 мм при кранах грузоподъемностью Q ≤ 500 кН; 1000 мм (и более кратно 250 мм) при Q > 500 кН, а также при устройстве в надкрановой части колонн прохода для обслуживания подкрановых путей.

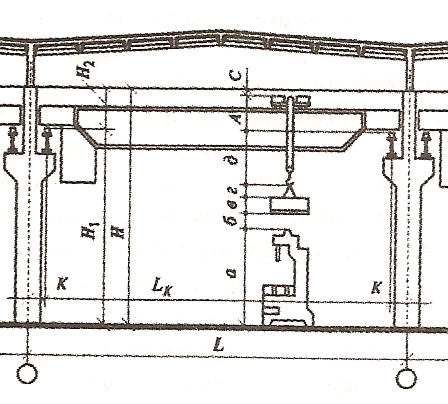

Рис. 1. К определению параметров пролета

Минимально допустимая ширина пролетов, определяемая условиями технологии производства (габариты и характер оборудования, система его расстановки, ширина проездов и др.) не всегда экономически целесообразна. Цеха равновеликие по площади и имеющие одинаковую длину могут быть как мелкопролетными, так и крупнопролетными, а в некоторых случаях и большепролетными. Например, здание шириной 72 м может быть сформировано шестью пролетами размером 12 м, четырьмя пролетами по 18 м, тремя пролетами по 24 м, двумя – по 36 м или одним пролетом шириной 72м. При этом надо помнить, что большепролетные здания, имея укрупненную сетку осей, являются высоко универсальными в технологическом отношении.

Шаг колонн – расстояние между поперечными координационными осями – назначают с учетом габаритов и способа расстановки технологического оборудования, размеров выпускаемых изделий, вида внутрицехового транспорта. Так, при крупногабаритном оборудовании и больших изделиях шаг колонн назначают большим, что повышает эффективность использования производственных площадей, но усложняет конструкции покрытия и подкрановых путей. В основном принимают шаг колонн равным 6 или 12 м.

Высота пролета – расстояние от уровня чистого пола до низа несущих конструкций покрытия – зависит от технологических, санитарно-гигиенических и экономических требований, предъявляемых к промышленному зданию. Складывается она в пролетах с мостовыми кранами из расстояний от уровня чистого пола до верха кранового рельса Н1 и расстояния от верха рельса до низа несущей конструкции покрытия Н2 (рис. 1).

Одноэтажные здания, как правило, проектируют с параллельными пролетами одинаковой ширины и высоты. В случаях технологической необходимости здания проектируют с взаимно-перпендикулярными пролетами разной ширины и высоты. В последних случаях перепады высот рекомендуется совмещать с продольными температурными швами, а величину разницы в высотах назначать кратной 0,6 м и не менее 1,2 м.

Нормы размеров пролетов и грузоподъемности

Примечания: 1. Данные таблицы приводятся по материалам института «Гипростанок».

2.       Размеры пролетов указаны для закрытых вагранок, оборудованных системой пылеулавливания и отдельно стоящим рекуператором. Размеры пролетов плавильных участков для работы дуплекс-процессом не нормируются.

3.       В таблице приводятся минимально необходимые размеры, которые уточняются при компоновке цеха. Ширина пролетов 18 м предусматривается только для реконструируемых цехов.

4.       При установке вагранок на втором этаже все высотные размеры принимать от уровня пола второго этажа.

5.       Ширина пролета L — 12 м для установки вагранок производительностью до 4.8—6,1 т допускается при реконструкции.

6.       Расстояние до оси колонн колошниковой площадки L2 для всех размеров вагранок 12 м.

Нормы размеров пролетов и грузоподъемности подъемно-транспортных средств плавильных отделений цехов стального литья и ковкого чугуна

* Больший размер шага колонн принимается при расположении электропечи между колоннами цеха.

** Ширина пролета 18 я принимается для реконструируемых цехов в случае выдачи металла в другой пролет.

Примечания: 1. Данные таблицы приводятся по материалам института «Гипростанок».

2.       Краны электрические мостовые.

3.       Поперечные пролеты допускаются для размещения в них плавильных и шихтовых отделений при наличии существенных преимуществ в технологической планировке и организации производства.

4.       При установке электропечей на втором этаже высоту до головки подкранового рельса h3, а также до низа конструкций покрытия И принимать от уровня пола второго этажа.

5.       В таблице приводятся минимально необходимые размеры, которые уточняются при компоновке цеха.

Для загрузки вагранок следует проектировать скиповые подъемники. Б некоторых случаях при реконструкции допускается применение однорельсовых тележек и шаржирных кранов.

Поперечные пролеты допускаются для размещения в них плавильных и шихтовых отделений при наличии существенных преимуществ в технологической планировке и организации производства.

Размеры пролетов плавильных отделений цехов стального литья и ковкого чугуна приведены на фиг. 15.

Размеры пролетов сборочно-заливочных отделений фасонного стального и чугунного литья приведены на фиг. 16.

Схемы размещения оборудования в цехе и нормируемые расстояния приведены на фиг. 17.

Примечания: 1. Данные таблицы приводятся по данным института «Гипростанок».

2.       Высота части здания, где размещаются вертикальные конвейерные сушила, выбирается при проектировании в зависимости от высоты сушила.

3.       Высота до низа несущих конструкций покрытия приводится минимальная и уточняется в зависимости от общей компоновки литейного цеха.

4.       Для двухэтажных литейных цехов в данной таблице высоту до низа конструкций покрытия Н считать от уровня пола второго этажа.

5.       Подвесные кран-балки грузоподъемностью до 3 г могут располагаться в два ряда по ширине пролета.

6.       Пролеты шириной 18 м предусматриваются для реконструируемых цехов.

7.       Расстояние между нижним подвижным габаритом крана и габаритом обслуживаемого оборудования предусматривается при проектировании не менее 500 мм.

8.       Высота до низа конструкций покрытия Н выше 10,8 м предусматривается для одноэтажных зданий.

9.       Схемы разрезов зданий см. на фиг. 16.

Продолжение табл. 36
Примечания: 1. Данные таблицы приводятся по материалам института «Гипростанок».

2.       Расстояние между оборудованием устанавливается при проектировании в зависимости от конкретных условий.

3.       При обслуживании оборудования краном расстояния оборудования от стен и колонн устанавливаются с учетом нормального положения крюка крана над обслуживаемым оборудованием.

4.       При установке оборудования на индивидуальном фундаменте расстояния оборудования от колонн и стен устанавливаются с учетом конфигурации смежных фундаментов.

5.       В отдельных случаях расстояния могут быть увеличены при соответствующем обосновании в проекте.

Объемно-планировочные параметры одноэтажных промышленных зданий. * Блог о камне


Конфигурация и размеры плана, высота и профиль промышленного здания определяются параметрами, количеством и взаимным расположением пролетов. Эти факторы зависят от технологии производства, характера выпускаемой продукции, производительности предприятия, требований санитарных норм и пр.
Ширина пролета в промышленном здании (L) – расстояние между продольными координационными осями – складывается из величины пролета мостового крана (Lк) и удвоенного расстояния между осью рельса подкранового пути и модульной координационной осью (2К): L= Lк + 2К (рис.1).

Рис. 1. К определению параметров пролета

Данная статья была очень опубликована давно и, возможно, информация стала неактуальной.
Для получения свежей информации — Перейдите на Главную страницу «Блог о Камне»

[ad#blok_v_tekste]
Пролеты мостовых кранов увязаны с шириной пролетов и определяются ГОСТом. Величину К принимают: 750 мм при кранах грузоподъемностью Q ≤ 500 кН; 1000 мм (и более кратно 250 мм) при Q > 500 кН, а также при устройстве в надкрановой части колонн прохода для обслуживания подкрановых путей.
Минимально допустимая ширина пролетов, определяемая условиями технологии производства (габариты и характер оборудования, система его расстановки, ширина проездов и др.) не всегда экономически целесообразна. Цеха равновеликие по площади и имеющие одинаковую длину могут быть как мелкопролетными, так и крупнопролетными, а в некоторых случаях и большепролетными. Например, здание шириной 72 м может быть сформировано шестью пролетами размером 12 м, четырьмя пролетами по 18 м, тремя пролетами по 24 м, двумя – по 36 м или одним пролетом шириной 72м. При этом надо помнить, что большепролетные здания, имея укрупненную сетку осей, являются высоко универсальными в технологическом отношении.
Шаг колонн – расстояние между поперечными координационными осями – назначают с учетом габаритов и способа расстановки технологического оборудования, размеров выпускаемых изделий, вида внутрицехового транспорта. Так, при крупногабаритном оборудовании и больших изделиях шаг колонн назначают большим, что повышает эффективность использования производственных площадей, но усложняет конструкции покрытия и подкрановых путей. В основном принимают шаг колонн равным 6 или 12 м.
Высота пролета – расстояние от уровня чистого пола до низа несущих конструкций покрытия – зависит от технологических, санитарно-гигиенических и экономических требований, предъявляемых к промышленному зданию. Складывается она в пролетах с мостовыми кранами из расстояний от уровня чистого пола до верха кранового рельса Н1 и расстояния от верха рельса до низа несущей конструкции покрытия Н2 (рис. 1).
Одноэтажные здания, как правило, проектируют с параллельными пролетами одинаковой ширины и высоты. В случаях технологической необходимости здания проектируют с взаимно-перпендикулярными пролетами разной ширины и высоты. В последних случаях перепады высот рекомендуется совмещать с продольными температурными швами, а величину разницы в высотах назначать кратной 0,6 м и не менее 1,2 м.

Конструктивные решения промышленных зданий

Конструктивные системы промышленных зданий выполняют по различным конструктивным схемам. В основном для промышленных зданий применяют каркасную схему, в которых прочность, жесткость и устойчивость обеспечивается пространственными рамными каркасами как с поперечным или продольным расположением ригелей, так и безригельными.
Выбор конструктивной схемы осуществляют с учетом конкретных нагрузок и воздействий на здание, а также в соответствии с функциональными, экономическими и эстетическими требованиями. Наиболее предпочтительной является каркасная система с поперечным расположением ригелей, при которой в поперечном направлении образуются рамы, которые совместно со связями обеспечивают пространственную жесткость и устойчивость здания и позволяют, изменяя шаг колонн, обеспечивать гибкость планировочного решения внутреннего пространства здания. Каркасные системы – основной тип промышленных зданий, так как в них действуют большие сосредоточенные нагрузки, удары, сотрясения от технологического оборудования и кранов.
В бескаркасных зданиях размещают небольшие цеха с пролетами шириной до 12 м, высотой до 6 м и кранами грузоподъемностью до 50 кН. В местах опирания стропильных конструкций стены с внутренних сторон усиливают пилястрами. Многоэтажные промышленные здания по бескаркасной системе строят очень редко.
Производственные здания с неполным каркасом проектируют под небольшие нагрузки: бескрановыми с Q

Внутрицеховое подъемно-транспортное оборудование

[ad#blok_ssilok]
Технологический процесс требует перемещения внутри здания сырья, полуфабрикатов, готовой продукции и т.п. Применяемое при этом подъемно-транспортное оборудование необходимо не только с точки зрения технологии производства, но и для облегчения труда, а также для монтажа и демонтажа технологических агрегатов.
Внутрицеховое подъемно-транспортное оборудование делят на 2 группы:
— периодического действия;
— непрерывного действия.
К первой группе относят мостовые краны, подвесной и напольный транспорт. Вторая группа включает: конвейеры (ленточные, пластинчатые, скребковые, ковшовые, подвесные цепные), нории, рольганги и шнеки.
В основном в промышленных зданиях применяют мостовые и подвесные краны. Они обслуживают достаточно большую площадь цеха и перемещаются в трех направлениях.
Подвесные краны имеют грузоподъемность от 2,5 до 50 кН, редко до 200 кН и состоят из легкого моста или несущей балки, двух- или четырехкатковых механизмов передвижения по подвесным путям и электротали, которая перемещается по нижней полке мостовой балки (рис.2).

Рис. 2. Основные параметры подвесных однобалочных кранов

По ширине пролета устанавливают один или несколько кранов в зависимости от ширины пролета, шага несущих конструкций покрытия, грузоподъемности. По количеству путей подвесные краны могут одно-, двух- и многопролетными. Управление кранами осуществляют с пола цеха (ручные) или из кабины, подвешенной к мосту.
Мостовые краны имеют грузоподъемность от 30 до 5000 кН. В промышленных зданиях в основном применяются краны грузоподъемностью от 59 до 300 кН.
Мостовой кран состоит из несущего моста, перекрывающего рабочий пролет помещения, механизмов передвижения вдоль подкрановых путей и передвигающейся вдоль моста тележки с механизмом подъема.
Несущий мост выполняют в виде пространственных четырехплоскостных коробчатых балочных или ферменных конструкций. Краны перемещаются по рельсам, уложенным по подкрановым балкам, опирающимся на консоли колонн. Управляют мостовыми кранами из подвешенной к мосту кабины или с пола цеха (краны с ручным управлением).
Грузоподъемность, габариты и основные параметры мостовых кранов также как и подвесных определены ГОСТами (рис.3).

Рис. 3. Основные параметры пролетов с мостовыми кранами
[ad#blok_v_tekste]
В зависимости от продолжительности работы в единицу времени эксплуатации цеха мостовые краны подразделяют на краны тяжелого режима работы (Киспольз. ≥ 0,4), среднего режима (Киспольз. = 0,25 – 0,4) и легкого режима (Киспольз. = 0,15 – 0,25).
В одном пролете можно устанавливать два или несколько кранов, располагаемых как в одном, так и в двух уровнях цеха.
Очень часто объемно-планировочное и конструктивное решения промышленных зданий определяются наличием и характеристиками кранового оборудования. Проектировщики стремятся уменьшить грузоподъемность кранов или вообще освободить каркас здания от крановых нагрузок. Так как это позволяет уменьшить сечения колонн и размеры фундаментов, избавиться от устройства подкрановых путей и получить возможность применения укрупненной сетки колонн.
Технологические процессы в зданиях без кранов обслуживают напольным транспортом. К ним относят вагонетки, рольганги, автомобильные краны и погрузчики.
В крупнопролетных зданиях для перемещения громоздких и тяжелых грузов целесообразно применять козловые и полукозловые краны, передвигающиеся по уложенным в уровне пола цеха рельсам. Одной опорой полукозлового крана является подкрановый путь. При замене мостовых кранов козловыми требуется увеличение пролета и высоты здания. Так, для пролетов 12 и 15 м такие увеличения пролета и высоты должны составлять, соответственно, 3 м и 1,6 м, а для пролета 18 м — соответственно 6 и 3 м. Однако, отказ от мостовых кранов в одноэтажных зданиях приводит к значительному экономическому эффекту, т.к. снятие крановых нагрузок с каркаса помимо экономии материалов открывает возможности создания легких большепролетных зданий с пространственными системами покрытий.
