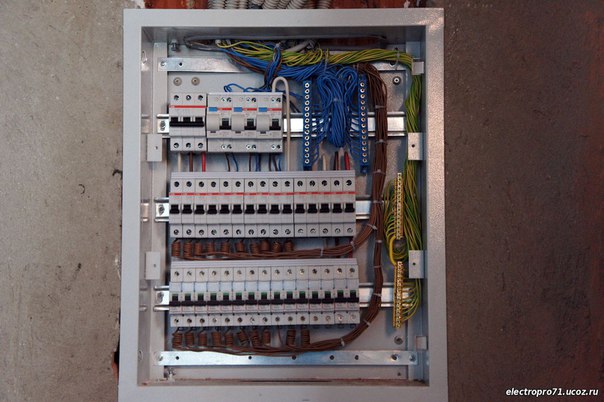

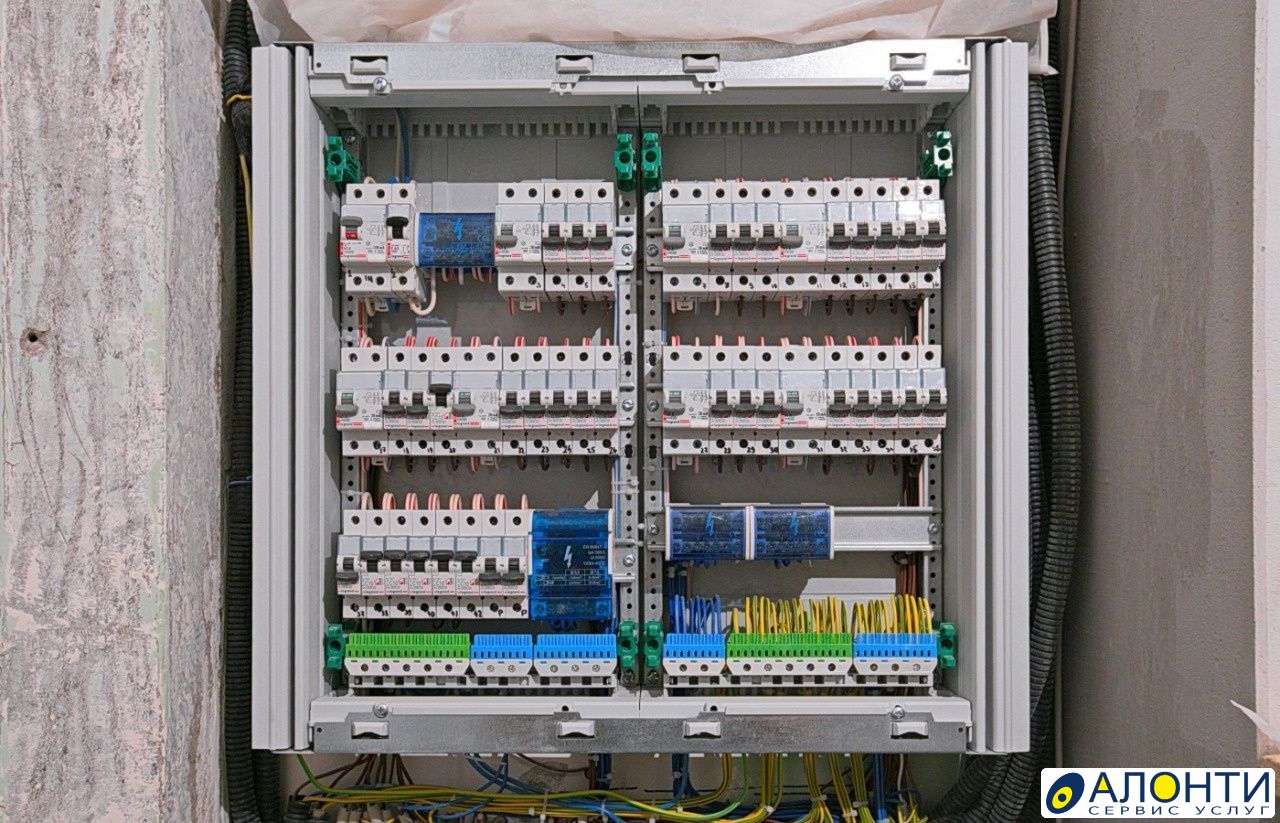

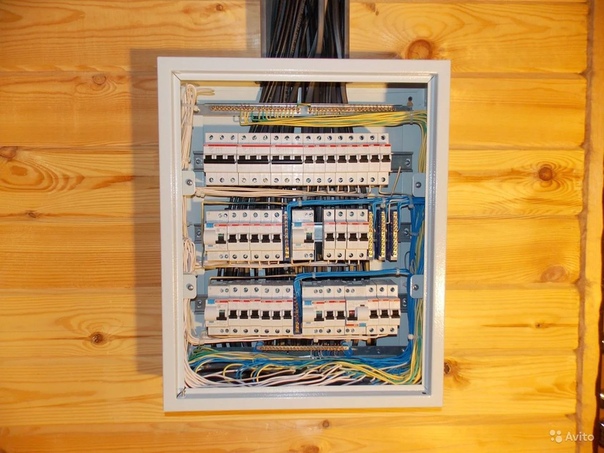

Щиток электрический в квартире фото: Электрический щиток — 125 фото основных видов и типов распредщитков

Пример 7. Электрический щит 220 В ABB Mistral 41F на 36 модулей для квартиры г. Казань. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения РН-106.

Пример 8. Электрический щиток ABB U53 на 180 модулей для гостиницы г. Самара. В щите установлены: однополюсные автоматы, УЗО тип А, дифавтоматы, контакторы для дистанционного управления номерами, замок в дверцу.

Пример 9. Электрический щит 220 В ABB Mistral 41F на 72 модуля для частного г. Челябинск. В щите установлены: однополюсные автоматы, УЗО тип А, селективное противопожарное УЗО, реле напряжения УЗМ-51М, вольтметр амперметр ВАР-М01-08, GSM реле для дистанционного управления отоплением дома, блок питания 220/24 В для питания реле GSM.

Пример 10. Распределительный щит трехфазный ABB U52 на 120 модулей для коттеджа г. Омск. В щитке установлены: двухполюсные автоматы, УЗО, защита от перепадов напряжения РН-260, установлены клеммы для будущего подключения стабилизаторов и ИБП/UPS.

Пример 11. Электрический щит трехфазный распределительный влагозащищенный пластиковый ABB Mistral IP65 на 72 модуля для квартиры г. Ростов-на-Дону. В щите установлены: однополюсные автоматы, УЗО тип А, селективное противопожарное УЗО, реле напряжения на каждую фазу РН-260, защита от молнии УЗИП ABB OVR, установлены клеммы для подключения в дальнейшем АВР.

Пример 12. Электрический щит настенный трехфазный ABB АТ52 на 120 модулей для коттеджа г. Уфа. В электрическом щите установлены приборы Legrand (Легран): однополюсные автоматы, УЗО, защита от скачков напряжения РН-260.

Пример 13. Электрический щит распределительный влагозащищенный ABB Mistral IP65 на 72 модуля для частного дома г. Красноярск. В щите установлены: однополюсные автоматы, УЗО тип АС, реле напряжения на каждую фазу РН-260, реверсивный рубильник для подключения генератора.

Пример 14. Распределительный щит 220В однофазный встраиваемый щита пластиковый ABB Mistral 41F на 54 модуля для квартиры г. Воронеж. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения РН-106.

Пример 15. Электрический щит бюджетный трехфазный пластиковый КЭАЗ Optibox (Оптибокс) на 54 модуля для бани г. Пермь. В щите установлены: однополюсные автоматы, УЗО тип АС, защиты от перепадов напряжения РН-260, неотключаемые линии.

Пример 16. Электрический щит пластиковый ABB Mistral 41F на 48 модулей для таунхауза г. Волгоград. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения РН-260 от Новатек, защита от молнии и коммутационных перенапряжений ABB OVR.

Пример 17. Электрический щит однофазный ABB АТ72 на 168 модулей для квартиры г. Краснодар. В электрическом щите установлены приборы Legrand (Легран): однополюсные автоматы, УЗО, защита от скачков напряжения РН-260, импульсные реле РИО-1М от Меандр, оставлен большой запас свободных модулей для реализации в дальнейшем “умного дома” на программируемых логических контроллерах (ПЛК).

Пример 18. Распределительный щит 380В накладной трехфазный ABB АТ42 на 96 модулей для коттеджа г. Саратов. В щитке установлены: однополюсные автоматы, УЗО, защита от скачков напряжения РН-260, контактор ABB ESB, установлено реле GSM Ethernet, реализованы НЕотключаемые линии.

Пример 19. Электрический щит с металлической дверцей ABB UK600 на 60 модулей для квартиры г. Тюмень. В щите установлены: однополюсные автоматы, УЗО тип А, селективное противопожарное УЗО, реле напряжения РН-260 от Новатек, реализованы НЕотключаемые линии.

Пример 20. Электрический щит трехфазный распределительный металлический ABB U41 на 48 модулей для квартиры г. Тольятти. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения на каждую фазу УЗМ-50Ц с индикацией тока и напряжения, защита от молнии УЗИП ABB OVR, установлены клеммы для подключения в дальнейшем стабилизаторов напряжения.

Пример 21. Распределительный щит с металлической дверцей ABB UK600 на 36 модулей для квартиры на  Сахалин. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения УЗМ-50Ц от Меандр.

Пример 22. Электрический щит ABB АТ51 на 60 модулей для квартиры г. Севастополь. В щите установлены: однополюсные автоматы, УЗО тип АС, селективное противопожарное УЗО, реле УЗМ-51М, вольтметр амперметр, реализованы НЕотключаемые линии.

Пример 23. Электрический умный щит однофазный настенный пластиковый ABB Mistral 41W на 72 модуля для квартиры г. Москва. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения УЗМ-50Ц со встроенным вольтметром и амперметром, установлены логические реле SIEMENS Logo! для умного дома.

Пример 24. Электрический щит настенный ABB Mistral 41W на 48 модулей для квартиры в Подмосковье. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения УЗМ-50Ц со встроенным вольтметром и амперметром, контактор для отключения всего освещения в квартире одним общим выключателем.

Пример 25. Электрический щит металлический трехфазный ABB АТ52 на 120 модулей для коттеджа г. Москва. В электрическом щите установлены приборы: двухполюсные автоматы, УЗО, защита от скачков напряжения реле УЗМ-51М, вольтметр амперметр, реверсивный рубильник ABB OT40 для генератора.

Пример 26. Металлический электрощит накладной трехфазный ABB АТ32 на 72 модуля для коттеджа г. Санкт-Петербург. В электрическом щите установлены приборы: однополюсные автоматы, УЗО, дифавтоматы ABB DSH941, рубильник SD, индикатор наличия фаз.

Пример 27. Распределительный щит однофазный настенный ABB Mistral 41W на 48 модулей для квартиры в Крым. В щите установлены: однополюсные автоматы, УЗО тип А, реле напряжения УЗМ-50Ц со встроенным вольтметром и амперметром, счетчик электрической энергии ABB.

Пример 28. Распределительный щит трехфазный ABB АТ52 на 120 модулей для частного дома г. Балашиха. В электрическом щите установлены приборы: однополюсные автоматы, УЗО противопожарное, УЗО групповые, защита от скачков напряжения реле УЗМ-50Ц, реверсивный переключатель ABB OT40 для генератора.

Пример 29. Металлический электрощит трехфазный ABB АТ52 на 120 модулей для загородного дома г. Краснодар. В электрическом щите установлены приборы: двухполюсные автоматы, селективное УЗО, УЗО на каждую фазу, защита от скачков напряжения реле УЗМ-51М, вольтметр амперметр, защита от молнии УЗИП OVR ABB, установлены клеммы для подключения в дальнейшем АВР генератора.

Пример 30. Электрощит трехфазный ABB АТ52 на 120 модулей для загородного дома г. Севастополь. В электрическом щите установлены приборы: двухполюсные автоматы,противопожарное УЗО, УЗО на каждую фазу, фотореле ABB, контакторы ABB для отключения/включения всего освещения в доме одним выключателем.

8 идей для электрического щитка, которые оправдают его присутствие в интерьере

Настя, мы столкнулись с проблемой, возможно несущественной, но все же малоприятной. Ремонт закончен, в коридоре появился новый электрический щиток. Муж покупал бокс для него в Леруа Мерлен и считает его прекрасным. Но на мой взгляд, он выглядит ужасно! Не вписывается в интерьер, отвлекает от идеи, бросается в глаза своими казенными формами. Существует ли возможность его как-то задекорировать?” Елена

 На ваши вопросы отвечает дизайнер Анастасия Проклова

Елена, спасибо за вопрос! Конечно можно. Я с Вами совершенно согласна, бокс для электрического щитка в своем техногенном исполнении выглядит совсем не привлекательно. И в таком виде он не предназначен для внешнего использования.

Самая правильное решение переместить техническое устройство в стенной шкаф. В это случаем никакой декорации не требуется. Щиток в неприглядном боксе находится внутри шкафа, при необходимости, вы открываете створку и снимаете показания счетчика. Это идеал. Но далеко не всегда такой вариант возможен. Хотя бы потому, что не все прихожие могут вместить в себя шкафы. Иногда это просто открытые вешалки. А счетчик в прихожей — почти закономерность. В это случае бокс в интерьер надо вписывать. Я постараюсь собрать все возможные варианты декорирования, из которых Вы сможете выбрать то, что подходит Вашему дому.

Дизайнерские двери для бокса

Как для скрытой, так и для открытой систем установки можно использовать специальные щитки. Конкретно те, что на фото, — родом из Греции, отвечают всем требованиям стандартов, на рынке присутствует ассортиментная линейка — их можно купить в любом исполнении, подобрав соответствующий оттенок дерева. Они смотрятся строго и солидно в соответствующем интерьере.

Возможно, для Вашего интерьера это будет самое доступное и стильное приобретение, тем более, что решение “утопить” счетчик в стену, у Вас уже осуществлено. Но прихожая в Вашей квартире небольшая. Подумайте над следующим вариантом.

Зеркальное решение

Зеркало в прихожей необходимо. Есть вариант заказать зеркальную дверцу на петлях в обрамлении МДФ панелей, например, нужного цвета.

Никто никогда не догадается, что скрыто за зеркалом, которое плотно прилегает к стене.

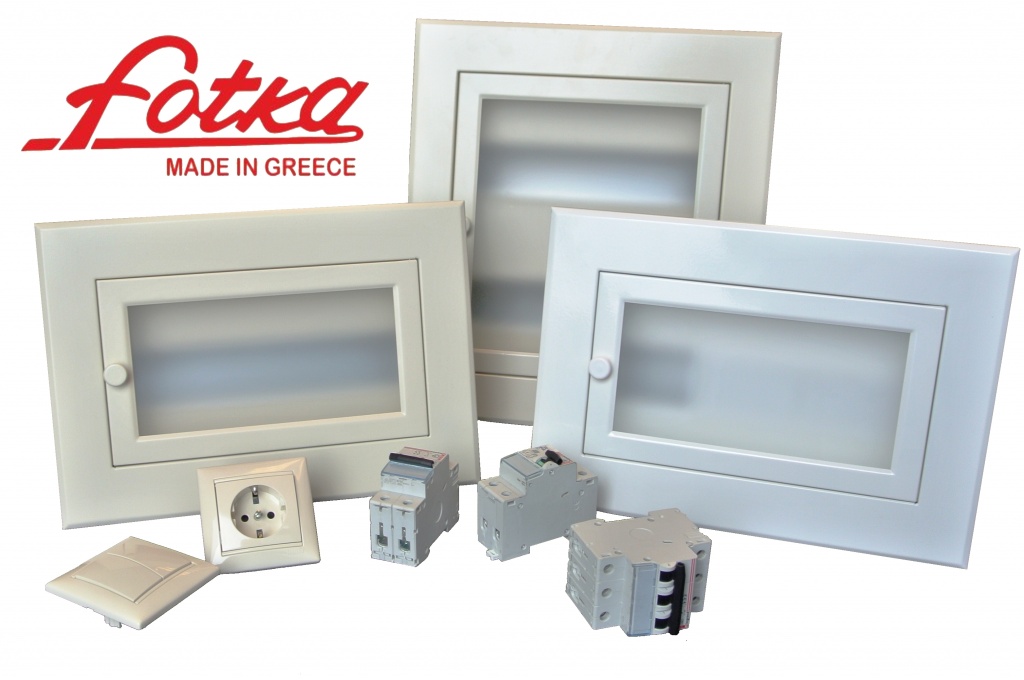

Декоративные двери

Иногда интерьер требует какого-то особого решения. Тогда можно подумать о такой декоративной детали, как дверка для электрощитка.

В зависимости от размера щитка такие дверцы можно подобрать в магазинах или сделать на заказ. Хорошая идея использовать фасады для кухонь. В крупных строительных магазинах есть огромный выбор.

Декоративные короба с AliExpress

На любимом многими китайском портале иногда можно найти интересные варианты. Минус в том, что некоторые из них совсем недешевые, и доставка, как вы знаете, совсем не моментальная.

Несложно сделать такой короб и самостоятельно, если вас устраивает стиль кантри.

Декорация под полку или шкаф

На этапе создания проекта я часто предлагаю заказчику варианты декорирования технических объектов под функционал. Например, это может быть мебель. Ее делают на заказ, что называется “по месту”.

В этом случае надо заранее понять, какой функционал ожидается от этого пространства и подбирать или заказывать мебель под эту идею. Тогда можно декорировать щиток под шкаф или полки, и иметь полную гарантию того, что щиток не испортит интерьер.

Читайте статьи на похожие темы:

Декорация под картину

Очень распространеный и легкий вариант. На фото показаны промышленные варианты с коробом и различными креплениями.

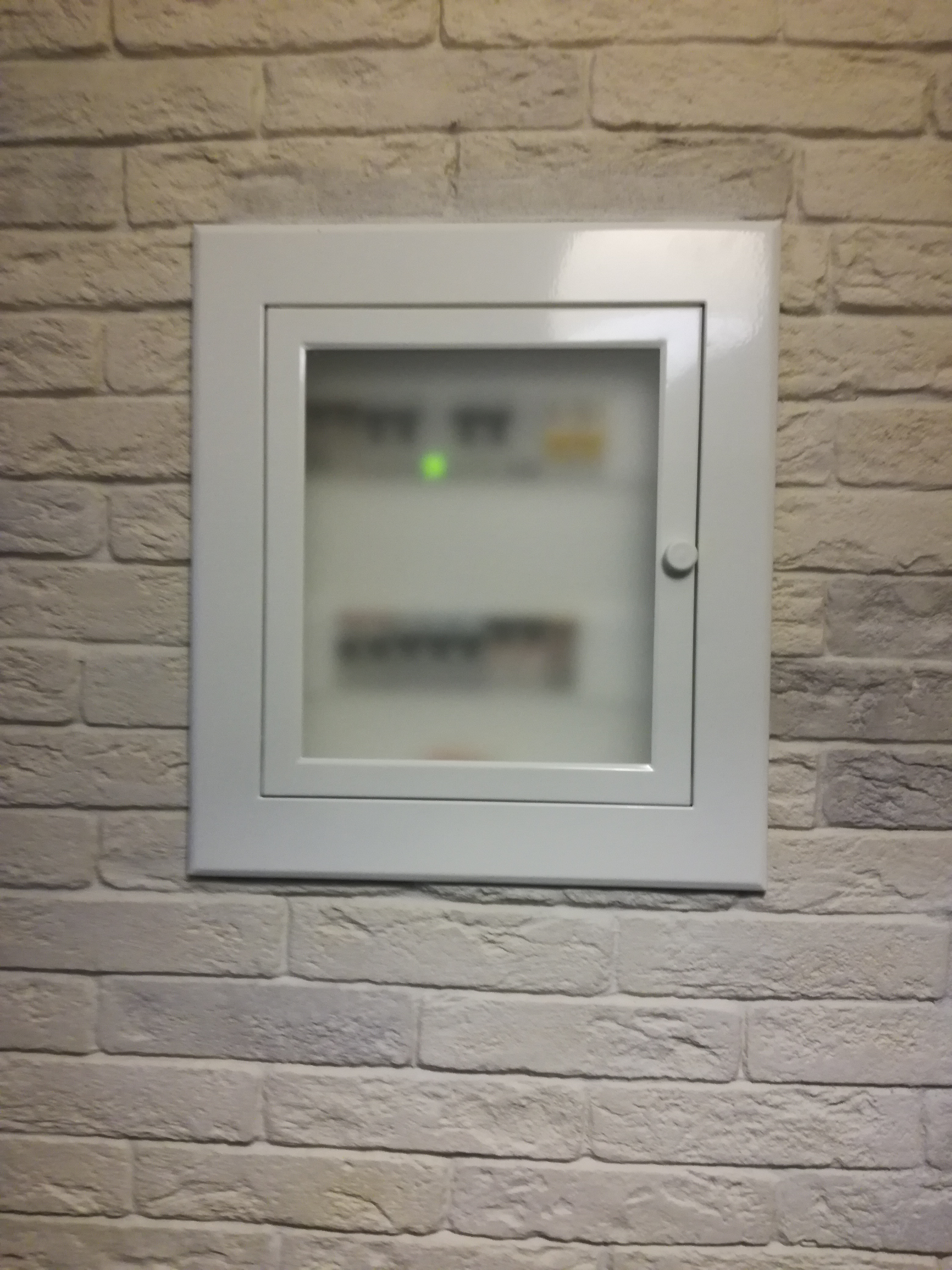

Декор с помощью картины совсем несложный, если электрощиток не выступает из стены. Выберите понравившееся изображение или готовую картину и повесьте ее, как обычно вешают картину. Крепление на петлях, бесспорно, удобнее, в этом случае доступ к счетчику становится легче. Но поскольку показания снимаются не каждый день, вариант с традиционным креплением не будет вызывать сильных неудобств.

За одной из этих картин прячется наш электрощиток. Угадайте за какой?

Декорирование под ключницу

Они вошли в моду совсем недавно. Это то “забытое старое”, которое преподносится каждый раз как новое и модное. Раньше, когда ключи были огромные и тяжелые,  ключницы были в каждом доме, их размещали около двери как обязательный элемент. Их много в массовой продаже. Но есть совершенно невероятные авторские, которые переведут интерьер в разряд luxury.

Этот декор электрощитка я позаимствовала на портале Ярмарка Мастеров. Автор Михаил Силаев.

Декорация под обои или панели

Декорировать панелями можно в том случае, если вы заранее продумали такой вариант. Из этого же ряда — наклеить на щиток обои, если они имеют рисунок, вставка не будет бросаться в глаза. При крашенных стенах можно использовать этот же метод, покрасить дверцу и раму технической детали в нужный цвет. Еще вариант — сделать витраж с подсветкой. Достоинство этой маскировки в том, что она… увлекательна. Близкая по технике идея — мозайка на дверце из кусочков плитки.

Собственно, для декора щитка подойдет и любое объект, за которым он может “спрятаться”. Обратите внимание на самое первое фото в этой статье!

Как думаете, где скрывается электрический щиток)? Вы не поверите! За часами.

Этот список возможных идей декора для техногенных конструкций, далеко не полный. Можно отвлечь внимание от неприглядных деталей с помощью освещения или сделать на нем акцент, если интерьер выдержан в одном из лаконичных индустриальных стилей. Но все остальные приемы сложны в осуществлении. Они требуют вмешательства специалиста и значительных переделок. Я буду рада помочь! Присылайте ваши вопросы, будем разбираться, вдохновляться и творить!

Ваша Анастасия Проклова

Это может Вам понравиться:

Поделитесь этим:

Электрические щиты. Виды и назначение. Монтаж и особенности

Электроэнергия, дойдя до потребителя, проходит многие этапы. Среди них такие этапы, как генерирование и транспортировка линиями электрических сетей. Перед тем, как попасть к потребителю, электроэнергия приходит в электрические щиты, в которых происходит распределение электричества, устанавливается система защиты при аварийных ситуациях, связанных с перегрузками и короткими замыканиями.

Такие щиты используются для организации инфраструктуры зданий промышленного производства, жилых домов, общественных помещений. Монтируется электрический щит определенного типа в зависимости от назначения. В продаже имеется широкий выбор вариантов и моделей таких устройств, которые имеют свои различия по содержанию и форме.

Назначение

В простом исполнении электрические щиты служат для создания сети, питающей приборы освещения, бытовые устройства, розетки и т. д. Спектр потребителей электроэнергии постоянно расширяется, поэтому может понадобиться модель сложнее, позволяющая создать разделение энергии на группы. Это уже устройства с большими возможностями переключения энергии.

Для определения задач, которые выполняют электрические щиты, необходимо рассмотреть подробнее организацию энергоснабжения. Один щит может подавать электричество, как в отдельную квартиру, так и на здание в целом. В этом случае щит управляет электроэнергией, которая поступает на разные распределительные устройства, охватывающие другие локальные зоны обслуживания.

Существуют различные классы электрощитов. Они разделяют их конструкции, прежде всего, по целевому назначению. Такой вид оборудования, как электрощиты, может обеспечивать электричеством одну квартиру, либо несколько разных потребителей энергии.

Также щиты делятся по методу монтажа и материалу конструкции. По первому фактору наиболее популярны обычные подвесные и настенные конструкции. В эксплуатации очень удобны электрощиты, которые встраиваются в нишу стены. Но установка такого щита не всегда подходит по условиям расположения.

Если рассматривать материалы, из которых изготавливают электрощиты, то чаще всего изготовители комбинируют несколько материалов, например, металл с пластиком. Металлические щиты зарекомендовали себя надежными конструкциями, проверенными временем. Однако, новые материалы и композиты, появившиеся в последнее время, не хуже металла по долговечности и прочности, а в чем-то даже превосходят его. Существенной разницы между электрощитами из разных материалов не имеется.

Чтобы лучше понять назначение электрощитов в сети, рассмотрим их иерархию по типам, видам и подвидам.

Этот щит (ГРЩ) служит для ввода линий силового питания, распределения электричества по различным объектам, а также учета электроэнергии. В аварийных случаях он защищает от перегрузок, коротких замыканий в электрических сетях. В дереве иерархии ГРЩ расположен на самом верху. Главный щит обычно находится на участке трансформаторной подстанции, либо на производстве или в котельной.

Это устройство (ВРУ) служит для приема питания сети от силового кабеля, и дальнейшего распределения электроэнергии по линиям питания электрощитов низшего уровня, а также для учета расхода энергии, защиты от замыканий, перегрузок при авариях. В него входит система конструкций и электротехнической автоматики. Вводный электрощит располагают обычно в цехах производства, на вводе зданий общественных организаций, жилых домов.

Щит резервного ввода (АВР) укомплектован специальными автоматическими устройствами, которые переключают питание в случае аварии с главного источника на резервный источник электричества. После устранения причин аварийного режима АВР снова подключает основной источник питания на линию. Он применяется во многих местах: коммунальных зданиях, коттеджах, на производстве.

Электрические щиты на этажах зданий (ЩЭ) служат для распределения подачи электричества по квартирам на одном этаже.

ЩЭ обычно разделен на 3 отсека:

• Отсек распределения (автоматические устройства для групп потребителей).
• Учетный отсек (счетчики энергии).
• Отсек абонента (домофон, радио, телевидение, телефон).

Чаще всего такой квартирный щит (ЩК) находится в квартире возле входа, обычно в прихожей. Главным его назначением является учет энергии электрического тока, распределение электричества по линиям квартиры для питания в разных комнатах и для разных бытовых устройств. Модули автоматических устройств, расположенные в квартирном щитке, защищают сеть от коротких замыканий и перегрузок.

Квартирные распредщиты делятся по типу установки:

• Внутренние.
• Накладные.

По материалу изготовления:

• Пластиковые.
• Металлические.

Виды квартирных электрощитов по назначению:

• Учетный (ЩКУ).
• Распределительный (ЩКР).

Осветительный щит располагают практически во всех существующих зданиях, оснащенных приборами освещения, для редких переключений осветительного оборудования с помощью автоматики щита. Щит освещения осуществляет защиту выходящих линий от замыканий и токовых перегрузок.

Электрические щиты освещения делятся:

• Щиток освещения с выключателем (ОЩВ).
• Щит освещения встраиваемый (утапливаемый) с выключателем (УОЩВ).

Этот вид щита (ЩУ) предназначен для осуществления управления автоматическими устройствами, отвечающими за приводы механизмов: отопления, сигнализации, вентиляции и т.д. Регулировка значений свойств производится вручную.

Этот вид щитка вмещает в себя программные контроллеры, следящие за функционированием приводов различных механизмов и систем.

Этот щит (ЩБП) обеспечивает питание электричеством приборов и устройств систем управления, вычислительной техники, медицинского оборудования, и других систем, которые должны быть обеспечены постоянным питанием электроэнергией, и относящиеся к 1 категории электроснабжения.

Мы рассмотрели только некоторые электрические щиты, применяющиеся в электросетях, но их бывает еще много видов.

Установочные работы по монтажу электрических щитов обычно начинаются со сборочной операции основной конструкции. Существуют щитовые устройства в виде собранных корпусов с монтажными панелями в комплекте. Однако чаще применяются укомплектованные панели, а для них уже разрабатывается проект и схема сборки.

Сначала готовят к сборке корпус, затем удаляют заглушки стен корпуса. Электрические щиты имеют разное число участков линий кабелей в зависимости от их конструкции. Поэтому нужно заранее рассчитать расположение и число отверстий для кабелей и проводов, с учетом возможности выполнения дополнительных отверстий.

Далее монтируются установочные рейки, шины заземления, монтажные кронштейны. Составляющие части щитка могут быть разными. Это зависит от вида распределительного щита. Но главное в сборке – это подготовка для окончательной установки.

От типа конструкции щита зависит и способ установки. Основную трудность вызывает конструкция встраиваемого электрического щита, так как для него нужно в стене выдалбливать пространство, необходимое для его установки.

После выдалбливания ниши в стене, щит устанавливают на место и закрепляют специальными кронштейнами. Заранее, перед выбором расположения щита рассчитывают возможность доступа к электропроводке. После окончательной установки осуществляют подключение к питанию и потребляющей нагрузке.

Внутрь щита заводится входной кабель с дополнительными проводами. Провода выравнивают в один слой, при этом учитывают размещение автоматических выключателей, их конфигурацию. Когда электропроводка соединена со всеми устройствами щитка, после этого производят подключение нагрузки потребителей и электроустановок. Далее, по очереди включаются все линии, для проверки работоспособности сети.

При эксплуатации электрических щитов необходимо соблюдать правила электробезопасности. Их нужно выполнять и при установке щита. При монтаже в общественном помещении предусматривают ограждения и изоляцию токоведущих частей. Доступ к элементам распределительного щита защищается ограждениями, закрытыми на замок.

Распределение электрической энергии во все времена было одной из ответственных операций. От нее зависит эффективность расхода энергии, стабильность снабжения питанием потребителей. Поэтому производители заинтересованы в выпуске надежных и функциональных устройств, таких как электрические щиты.

Ассортимент бытовых устройств постоянно растет, поэтому распределительные щиты также должны модернизироваться, и расширять функциональные задачи. Увеличивается популярность моделей, которые рассчитаны на компоновку устройств внутри щита для индивидуального применения.

Так, применяя соединения резьбой, установочную панель щита можно оснастить практически любыми устройствами и модулями.

Похожие статьи:

Сборка и монтаж электрического щита своими руками

При ремонте или строительстве всегда перед хозяевами возникает вопрос об электропроводке: ее замене или монтаже «с нуля». И этот вопрос обойти стороной никак не получиться, так как без электричества не обойдется никакое современное жилище. Но, помимо своей прямой функции, обеспечения в нужном месте нужным количеством электрической энергии – она должна еще правильно распределяться и быть безопасной. Именно этим занимается электрический щит, который обязательно есть в наших квартирах и домах.

Инженерная наука абсолютно равнодушна к человеческим чувствам, она основана на точных науках – физике и математике. Именно поэтому, прежде чем делать электропроводку, надо обладать базовыми знаниями и понимать всю физику процесса. Сборка и монтаж электрического щита своими руками возможна, но только при полном понимании процесса. Цель нашей статьи – это небольшой ликбез и конкретные рекомендации, которые, возможно, помогут.

Под термином электрический щит могут скрываться другие понятия. Он может называться уменьшительно-ласкательно — электрический щиток, распределительный щит (щиток) тоже его касается, а также главный распределительный щит, групповой щиток. Суть этого устройства от названия не меняется. Для чего же он предназначен?

• Во-первых, электрический щит должен принять энергию от внешнего источника.
• Во-вторых, щит распределяет энергию по группам потребителей.
• В-третьих, это устройство должно защитить электропроводку от коротких замыканий и высоких токовых нагрузок.
• В-четвертых, современные щитки следят за качеством поступающей энергии и, в случае необходимости, реагируют на это сами или подключают другие устройства.
• И, наконец, электрический щит должен обеспечивать безопасность, спасать людей и животных от поражающих факторов электрического тока.

На маленькое по габаритам устройство возложено много важных функций. Именно поэтому отношение к электрическому щиту должно быть самое серьезное и вдумчивое. И без расчетов, и без науки здесь никак не обойтись. Но вся сложная и трудная для понимания наука может быть предложена в виде нескольких рекомендаций, которые просто помогут сделать все правильно. Перейдем к делу.

Естественно, что электричество, приходящее в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита.

• Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.
• Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм²: ВВГнг или NYM 3*2.5 мм². В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.

• Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм², соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм² и автоматического выключателя с номиналом 32 Ампера.

• Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм² (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).
• Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм². Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрических щитов и монтажу проводки из желания сэкономить закупают дешевые автоматические выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм², находящийся под защитой автомата на 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм². По независящим от хозяев причинам произошло замыкание, например сосед, сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм² уже критично, а для сечения в 1,5 мм² является нормальным. Провод сильно разогревается, изоляция плавится, а АВ на 10 Ампер не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии не должно снижаться! Применение провода ПВС в подключении светильников вполне допустимо, но тогда он должен быть такого же сечения.

Видео: Электропроводка. Как разделить на группы

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.

С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения, – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту. Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Для более понятного восприятия схемы электрического щита ее можно посмотреть в более привлекательном виде, где разрисованы все проводники и все устройства.

В верхней правой части щита показана группа из трех УЗО, а в нижней 9 автоматических выключателей.

Однозначный ответ на этот вопрос только один – да, оно необходимо! Все силовые выделенные линии и розеточные тоже должны быть «под надзором» УЗО. Что нужно про него знать и по какому принципу выбирать?

• Для силовых и розеточных линий следует выбирать УЗО с дифференциальным током срабатывания 30 мА. Причем номинальный рабочий ток УЗО не должен быть меньше, чем у автомата, а лучше на ступень больше.
• В «мокрых» помещениях для питания розеток в санузлах, гидромассажной ванны, стиральной машины, электрических теплых полов применяют УЗО с дифференциальным током 10 мА.
• Как видно из схемы, под «крыло» одного УЗО можно поставить несколько линий (2—4), защищаемых автоматическими выключателями. Тогда его называют групповым УЗО. При этом надо следить за тем, чтобы рабочий ток УЗО был примерно равен или был больше суммы номиналов автоматов защищаемых линий.
• Применение дифференциальных автоматов, то есть тех, кто объединяет в себе функции автоматических выключателей и УЗО, не оправдано с экономической точки зрения. Лучше приобретать их отдельно. Дифавтоматы отдельно есть смысл ставить при недостатке места в электрическом щитке или для защиты особо важных линий. Например, электрические теплые полы в санузлах.

После того, как схема электрощита уже разработана, желательно все равно проконсультироваться со специалистом, так как очень много в этих вопросах «подводных камней», которые новичок может не учесть.

Все оборудование, которое монтируется в современный электрический щит, имеет стандартные унифицированные размеры. Все основные элементы располагаются на DIN-рейке, специальном металлическом профиле шириной 35 мм. Единицей такого размера является модуль или место, которое занимает однополюсный автоматический выключатель, имеющий ширину в 17,5 мм. И одной из самых главных характеристик электрического щита является количество модулей или мест. Как узнать сколько нужно? Очень просто, надо пересчитать нужное количество по схеме, используя справочную таблицу.

Авторы статьи настоятельно рекомендуют не пожалеть 3 места и смонтировать в щиток розетку модульную. Она нужна для того, чтобы при ремонтных работах можно было бы отключить все линии и спокойно подключить электроинструмент к щитку через удлинитель.

Также рекомендуется к применению реле напряжения, следящее за его значением в сети. Если оно выходит за нормальные рамки – реле отключает нагрузку, а по прошествии определенного времени опять включает. Это позволяет сохранить ценных потребителей электроэнергии требовательных к напряжению в сети.

Для более полного понимания расчета приведем пример схемы и сделаем расчет количества модулей в простом электрическом щите, схема которого представлена на рисунке.

Представлена схема простого квартирного однофазного щита, в котором смонтирован счетчик электрической энергии. Ввод сделан кабелем ВВГнг 3*6 мм². Подсчитаем количество модулей.

• На вводе двухполюсный автомат 2 модуля.
• Далее счетчик +6 модулей, в итоге 8.
• Два УЗО +4 места, в итоге 12.
• Шесть автоматов однополюсных, значит 12+6=18 мест.
• Две нулевые шины для УЗО 1 и УЗО 2, значит 18+2=20.

Вводная нулевая шина и шина PE обычно входят в комплект хороших щитков, и они не крепятся на DIN-рейке, а располагаются сверху и снизу корпуса. Получается, то даже для простого щитка уже требуется 20 мест. Но специалисты всегда рекомендуют брать щиток с запасом, на случай добавления линий, да и чтоб в щите не было все забито «под завязку». Поэтому ближайший по количеству – это бокс на 24 места, а еще лучше приобрести на 36 мест.

После количества мест надо определиться, а какой собственно щит нужен, какой конструкции. Какие вообще они бывают? По способу установки щиты бывают:

• Навесные щиты, то есть для них не надо подготавливать специальную нишу, а он просто навешивается на стену или столб при помощи различного крепежа: анкеров, дюбелей, шурупов, саморезов, — все зависит от материала основания. Если щит устанавливается на улице, то он всегда должен быть навесным, а если внутри помещения, то при открытой проводке и в деревянных домах.

• Встраиваемые щиты, — для них подготавливается ниша в конструкции стен. Такие щиты устанавливаются только внутри помещений и только при скрытой проводке.

По материалу корпуса электрические щиты подразделяются на:

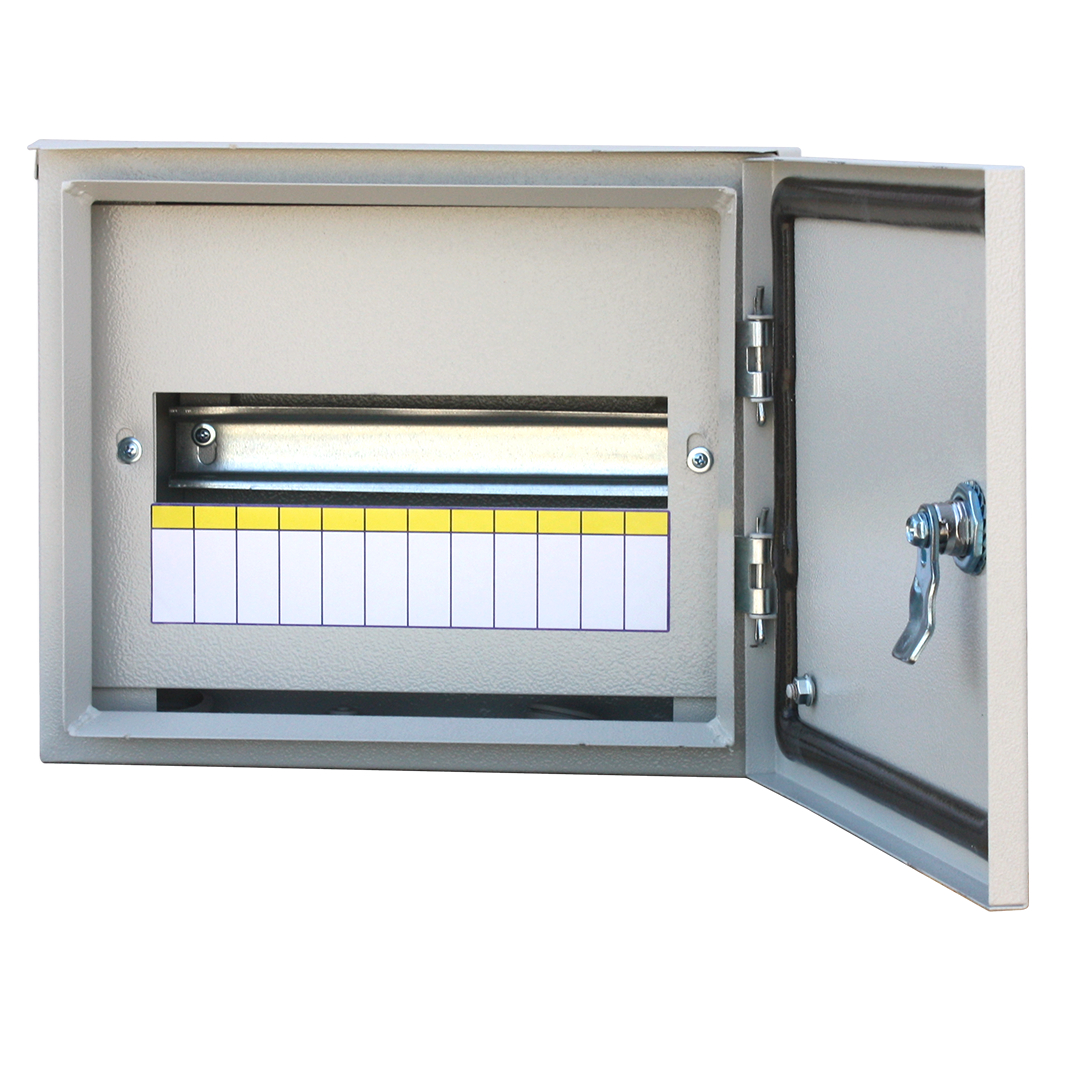

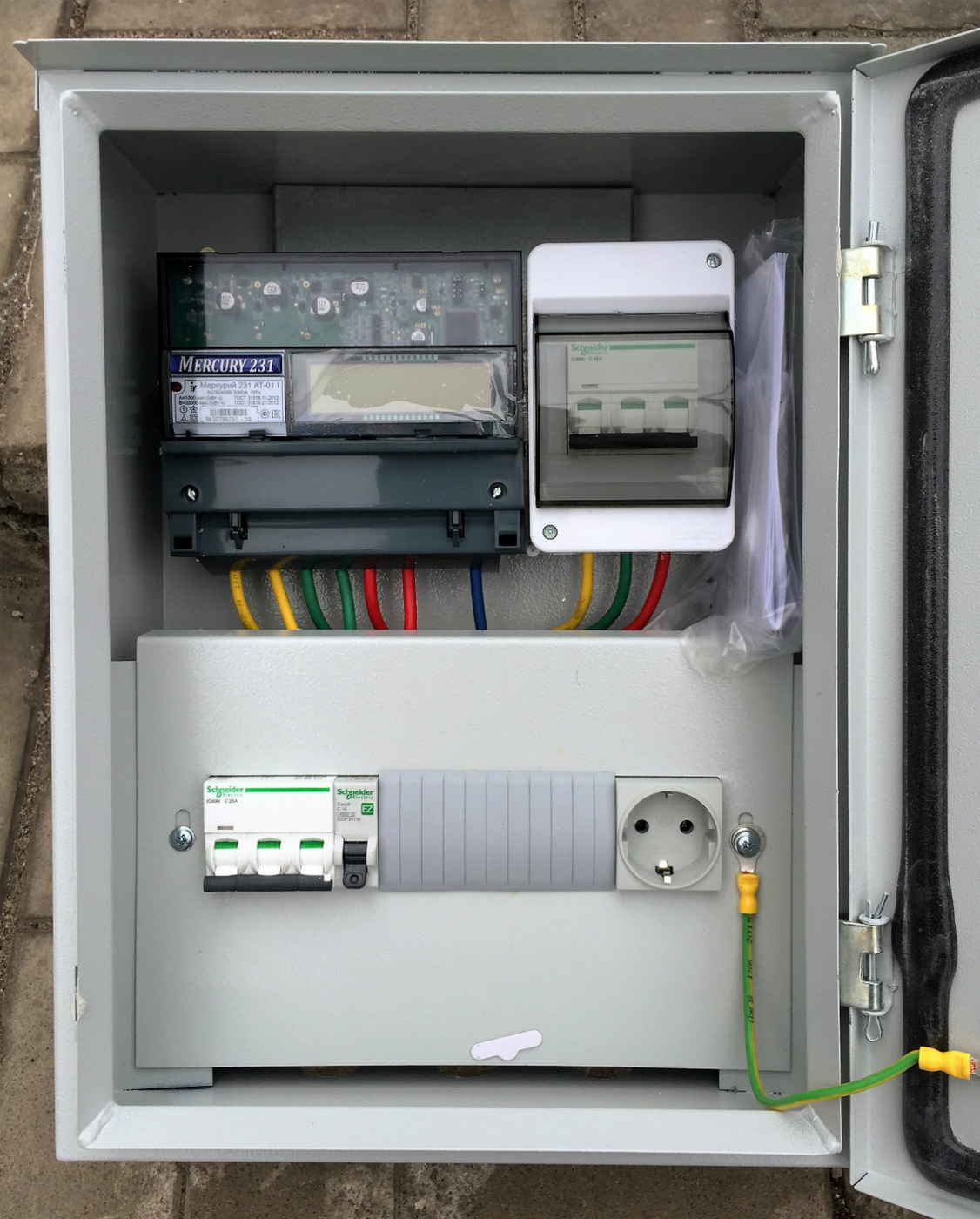

• Щиты с металлическим корпусом. Они могут быть как навесными, так и встраиваемыми. Более высокая прочность корпуса дает им определенные преимущества, особенно при установке на улице. В таких щитках проще реализовать антивандальную функцию и ограничить доступ маленьких детей, — можно дверцу сделать на замке. Для уличных шкафов учета электроэнергии (ШУЭ) есть модели с запирающейся дверцей и прозрачным окошком, чтобы считывать показания счетчика.
• Щиты с пластиковым корпусом. Здесь существует такое многообразие моделей, что у новичка будут разбегаться глаза. Эти изделия могут быть как навесными, так и встраиваемыми, как предназначенных для уличной установки, так и внутри помещений. Разнообразие дизайнов помогут их вписать в любой интерьер. Обычно они более привлекательно смотрятся, чем металлические «собратья», но здесь могут быть неприятности, так как белоснежный пластик у некоторых моделей через пару лет может пожелтеть.

Итак, подытожим все вышесказанное и дадим несколько советов по выбору электрического щита:

• Во-первых, необходимо, прежде всего выбрать добросовестного продавца, у которого можно будет купить абсолютно все: и электрощиток, и всё модульное оборудование, и все комплектующие, и все, что пригодится при монтаже. Желательно, чтобы это был большой магазин с богатым ассортиментом, давно работающим на рынке. Такие продавцы очень дорожат своей репутацией, и найти контрафактную продукцию у них меньше шансов.
• Во-вторых, очень важен производитель электрического щита. Никогда не надо вестись на более низкую цену. Среди самых известных мировых брендов это: ABB, Schneider Electric, Hager, Legrand, Makel. Есть очень хорошие модели у российского производителя IEK, а уникальные по дизайну можно подобрать у греческого производителя Fotka. В этом вопросе лучше обратиться к специалистам, которые реально собирали и монтировали электрические щитки.

• В-третьих, у каждого производителя бывают щитки с богатой и бедной комплектацией. Следует выбирать с богатой. Что должно быть у хорошего щитка?
  • В хорошем щитке все DIN-рейки должны быть смонтированы на рамке, которую можно беспрепятственно демонтировать и вновь смонтировать в щиток. Это очень помогает при сборке.
  • Организация и фиксация входящих кабелей.
  • В щитке с хорошей комплектацией должны быть шины рабочего и защитного нуля и предусмотрены места их установки.
  • Наличие органайзеров для кабелей, которые очень помогут упорядочить внутреннее пространство.
  • В хороших встраиваемых щитках есть набор креплений, которые помогут устанавливать их без вмуровывания в строительные смеси, что облегчает монтаж.
• И, наконец, у известных производителей всегда есть возможность дозаказать какие-либо аксессуары для щитка: нулевые шинки, кросс-модули, гребенки, замки, дверцы различных цветов и другое.

Узнайте, как правильно подключить электросчетчик  однофазный, а также ознакомьтесь с теорией и практикой, из нашей новой статьи на нашем портале.

До момента покупки уже должна быть составлена и согласована со специалистами схема электрического щита, где указаны все номиналы модульного оборудования, но вряд ли будет указан производитель и сопутствующие вроде-бы «несущественные» мелочи, которые очень пригодятся. Что намерены сказать авторы статьи читателям нашего портала?

• У электриков с большим стажем есть только несколько производителей модульного оборудования: ABB, Schneider Electric, Hager, Legrand, Merlin gerin. Это всемирно признанные компании производящие высококлассное оборудование. Это нисколько не говорит, что все другие плохие. Просто эти – лучшие.
• Все модульное оборудование лучше брать одного бренда, одной серии. Дело в том, что у одних производителей ширина модуля может быть 17 мм, у вторых 17,5 мм, а у третьих 18 мм. Это незаметно на 2—3 автоматах или УЗО, а в ряду на 12 модулей может вылиться в несколько миллиметров. Могут возникнуть проблемы со стыковкой гребенками. Да, и любому хозяину будет приятно, открыв щиток, увидеть, что все аппараты выровнены и радуют одной цветовой гаммой.

• Для сборки щита понадобится еще монтажный провод ПВ1 или ПВ3 (ПуГВ) сечением не меньшим, чем вводной кабель. В большинстве случаев хватает 4 мм² или 6 мм². Много его не надо, двух-четырех метров должно хватить. Из цветовой гаммы лучше предпочесть белый, черный или красный цвет для фазы и синий для рабочего нуля. Нулевые и фазные проводники разделять по цвету обязательно.
• Для соединения модульных устройств между собой очень удобно использовать специальные гребенки – одно, двух или трехполюсные,- в зависимости от количества фаз электроснабжения и компоновки элементов в щите. Здесь тоже помощь специалиста будет не лишней. К гребенкам рекомендуется еще купить необходимое количество торцевых заглушек.

• Если в схеме щита предусмотрены групповые УЗО, то к каждому из них необходимо приобрести нулевую шинку с креплением на DIN-рейку или другие предназначенные для них места.
• Хорошей альтернативой нулевым шинкам являются так называемые кросс-модули, которые представляют собой те же шинки, только смонтированные в общем корпусе и надежно изолированные друг от друга. Одним кросс-модулем можно заменить несколько нулевых шин, что сэкономит место в щите, сделает подключение более безопасным удобным.

• Очень полезной деталью является ограничитель на DIN-рейку, который не позволяет модульным устройствам «разъезжаться» по сторонам. Если по краям на рейке есть ограничители, то при неполном заполнении ряда будет трудно при сборке удержать все устройства на месте, особенно когда работа будет вестись довольно жесткимПВ1 или ПВ3.
• Для неиспользованных в щите мест понадобится необходимое количество заглушек, чтобы все внутренности щита после его окончательной сборки были надежно закрыты.
• Для фиксации кабелей и организации проводов внутри щитка необходимы пластиковые стяжки хомуты, которых никогда не бывает много.

Читайте полезные рекомендации, как выбрать электросчетчики двухтарифные, в новой статье на нашем портале.

После этого можно приступать уже непосредственно к монтажу и сборке щита.

узо

Видео: Секреты сборки и выбора автоматов. Электрика и электромонтаж при ремонте

Электрический щит сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

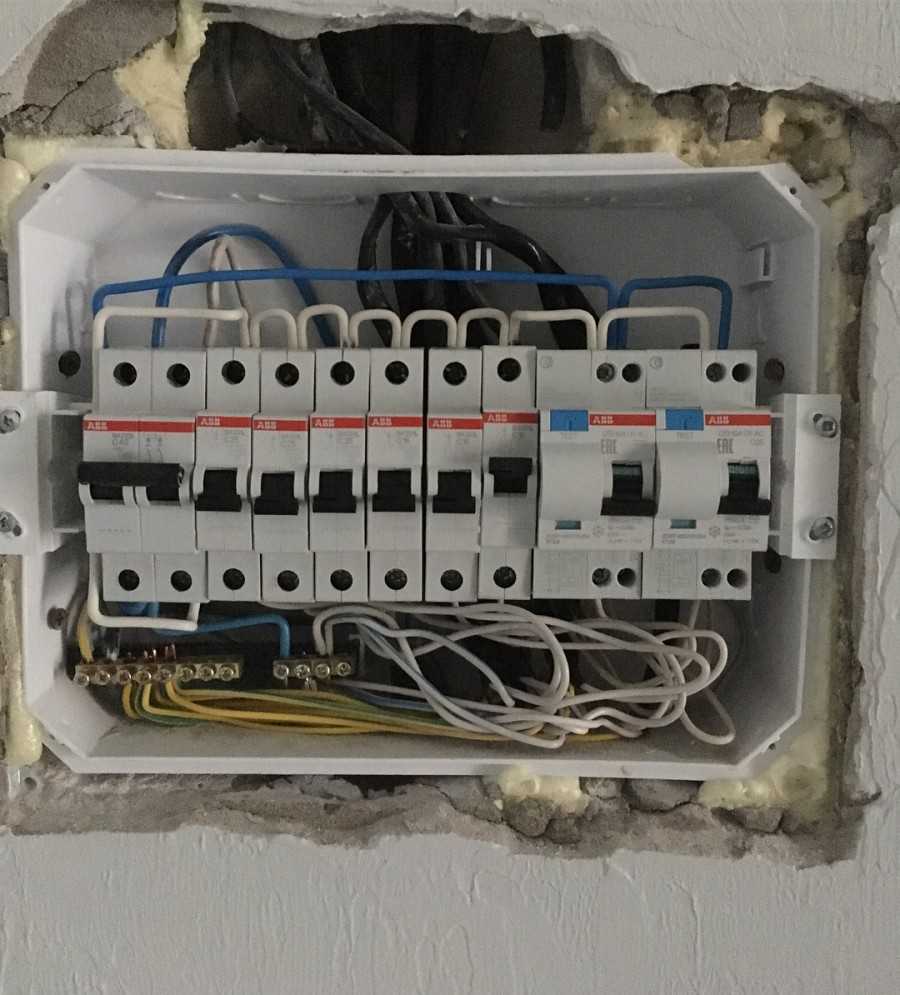

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

• Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
• В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
• Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
• Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
• Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола. В любом случае,

Чтобы смонтировать корпус электрощита необходимо:

Иллюстрация	Описание действий

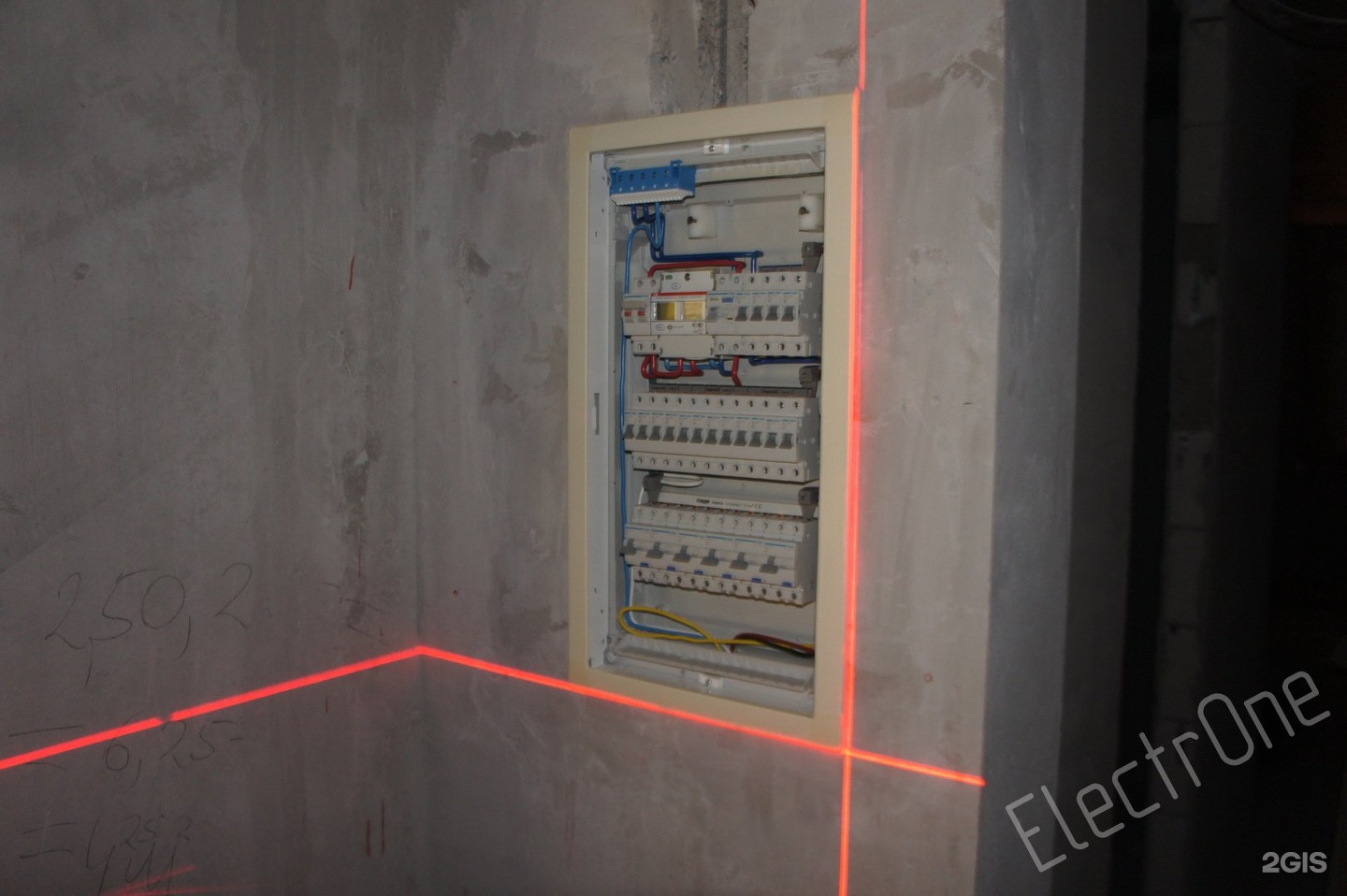

	Производится разметка места размещения электрощита: при помощи уровня прочерчивается горизонтальная линия низа и вертикаль одной из боковых сторон.
	К плоскости стены прикладывается корпус щитка без дверцы и рамок, причем совмещаются нижние и боковые края. Корпус очерчивается по периметру маркером.
	Углошлифовальной машинкой (болгаркой) с алмазным диском по камню диаметром 230 мм делаются резы по периметру ниши. Применение средств защиты (маска, респиратор, перчатки) обязательно! При этом надо следить за тем, чтобы в каждом из углов диск дошел до середины на максимальную свою глубину. Новый диск 230 мм дает глубину реза около 9 см, что достаточно для большинства щитков. Так же делаются горизонтальные и вертикальные резы внутри периметра ниши с интервалом примерно 5 см.
	Перфоратором с зубилом постепенно выдалбливается вся внутренность ниши. Выравнивается дно. В случае необходимости применяется ручное зубило с молотком, для работы в труднодоступных местах.
	Корпус щитка примеряется в нише, проверяется глубина и возможность его выравнивания по горизонтали и вертикали. При необходимости ниша доводится до нужных размеров.
	На щит ставится штатное, входящее в комплект поставки, крепление, затем щиток вставляется в нишу, выставляется по уровне и на стене делаются отметки для дюбелей.
	Перфоратором бурятся отверстия под крепления, в них вставляются дюбеля, приставляется щиток и крепится дюбель-гвоздями к стене.
	Из щитка демонтируется рамка с DIN-рейками для последующей установки на них модульного оборудования.
	Полость между корпусом щитка и нишей можно заполнить какой-либо строительной смесью или профессиональной монтажной пеной.

Бывают случаи, когда в комплектацию щитка не входят крепления к плоскости стены. В этом случае можно крепить дюбелями через заднюю стенку обычно там есть для этого специальные места, которые необходимо предварительно высверлить. Но, если за щитом в нише еще есть какое-то пространство, то главное не перестараться, чтоб не треснула задняя стенка щитка. Совершенно приемлемым является способ крепления в нише на алебастр или любой другой строительный раствор.

Этому вопросу е всегда уделяют достаточно внимания, хотя правильная организация ввода кабелей в щиток в дальнейшем сильно облегчит монтаж модульного оборудования, позволит правильно организовать внутреннее пространство. Недаром авторы статьи говорили читателям о приобретении именно хороших щитков, где есть съемные крышки для кабельного ввода, которые позволяют выполнить ввод даже после установки щитка в нишу.

Как делается ввод в среднестатистических электрических щитах. На верхней и в нижней части щита (иногда и в задней) обычно находятся перфорированные отверстия, которые можно или выдавить пальцем или подрезать ножом. Обычно они рассчитаны на стандартный размер – под гофротрубу 16 или 20 мм в диаметре. Надо просто выломать нужное количество отверстий и завести кабели внутрь.

Для навесного электрического щита это сделать достаточно просто: закрепил щит и методично один за другим заводишь кабели внутрь. А как быть, если щиток встраиваемый? Электрики со стажем знают, каково это — завести хотя бы пять моножильных кабелей в щиток, а потом крепить корпус в нише на алебастр, да еще и по уровню выравнивать. Работа не для слабонервных!

В очень плохих щитках вообще нет даже намека на технологические отверстия для ввода кабелей. Приходится самостоятельно выпиливать или высверливать, устанавливать специальные пластины и совершать другие действия, которых можно было бы избежать, если купить более дорогой, но несравнимо лучший щиток.

Другой проблемой ввода кабелей в щиток является его фиксация на входе в щиток. Проходя через технологические отверстия, кабель имеет определенную степень свободы, перемещаясь внутри большего, чем собственный диаметр отверстия или внутри гофротрубы, а это делает монтаж очень неудобным. Очень сложно организовать все провода внутри щита. Конечно, выход из этого есть. В штробу возле места ввода кабелей «накидывают» алебастр, который будет удерживать их. Так часто и делают, к сожалению.

Теперь рассмотрим самый изящный и лучший способ, реализованный в хороших щитках. В месте ввода кабелей – сверху и снизу, — есть специальные съемные заглушки или сальниковые пластины, у разных производителей они называются по-разному. После монтажа щитка в нишу, пластина снимается и кабели спокойно заводятся внутрь. Как это делается?

1. После снятия заглушки в щиток заводится, прежде всего, кабель ввода, причем так, чтобы место ввода было ближе всего к автомату ввода. Обычно это верхний левый угол щитка. Если он в гофротрубе, то она срезается непосредственно перед вводом.
2. Кабель прикладывается к гребенке или к планке с проушинами (у разных щитков может отличаться) и фиксируется пластиковой стяжкой-хомутом. Концы стяжки обрезаются кусачками.

• Тонким перманентным маркером сразу после ввода кабеля в щиток делается его маркировка в строгом соответствии со схемой. Если кабель имеет темную оболочку, то на него натягивают и усаживают 1—1,5 см светлой термоусадочной трубки и маркировку делают на ней.
• Аналогично вводятся в щиток и маркируются все кабели.
• После фиксации всех кабелей прикладывается заглушка и на ней маркером делаются отметки, на какую минимальную глубину сделать вырезы, чтобы она встала на свое место. Заглушка имеет чаще всего насеченную поверхность и обычным строительным ножом просто вырезается все лишнее.

• Заглушки устанавливаются на свои места и крепятся винтами.

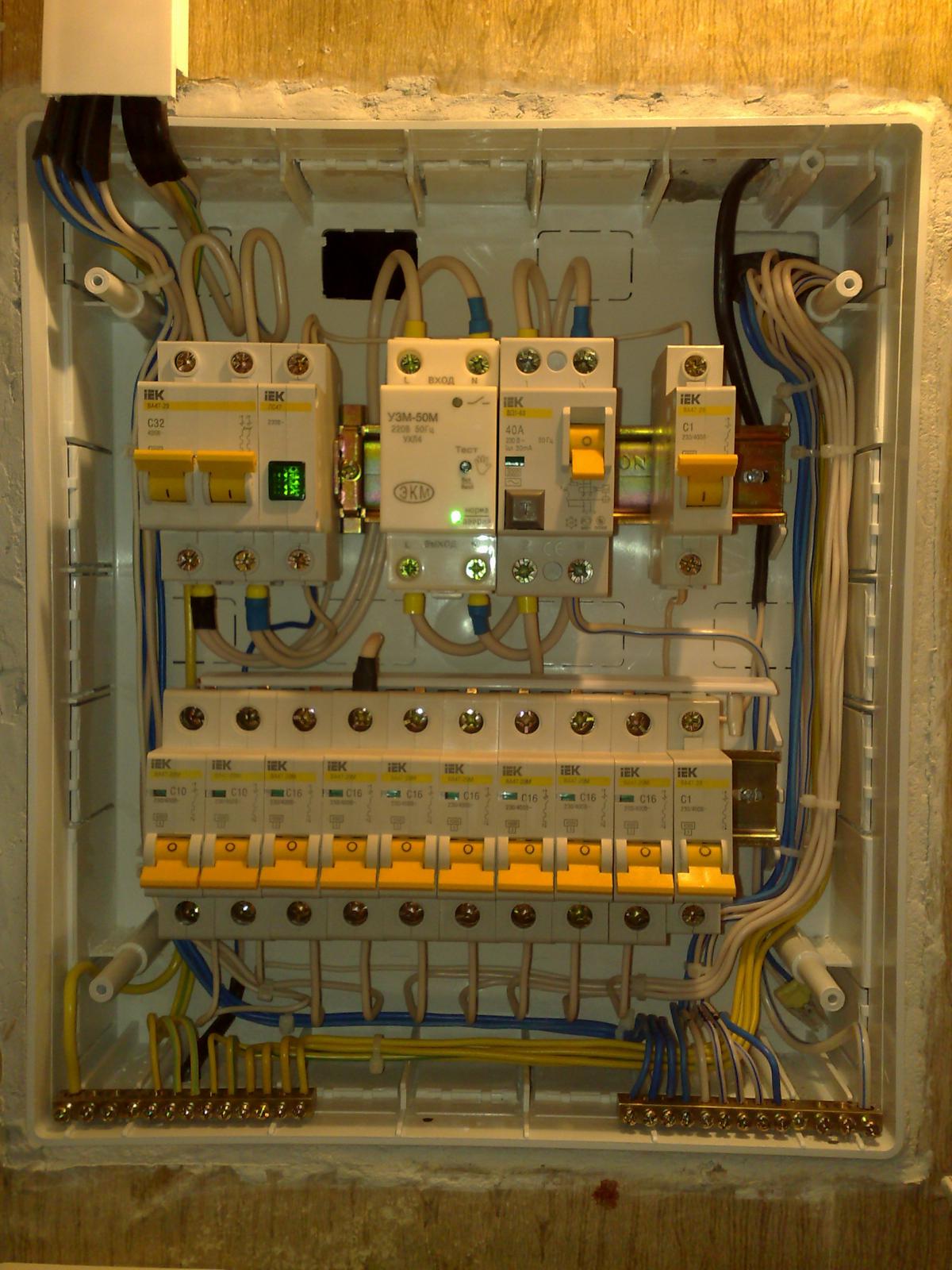

Готовую картину красиво и правильно введенных в щиток кабелей мы можем посмотреть на фото. Еще один плюс в копилку щитов хороших производителей.

электрический щит

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того. Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Еще одним важный момент в этой операции – это повторная маркировка уже на проводах. После разделки в щитке будет такая паутина из проводов, что разобраться будет очень сложно. Поэтому эту операцию надо сделать сразу, чтобы потом не бегать с тестером по дому или квартире, матерясь и прозванивая линии. Для маркировки проводов лучше всего подойдет узкий малярный скотч, который надо будет наклеивать на участки ближе к концу и писать маркером на нем. Наверное, даже не стоит говорить о том, что вся маркировка должна делаться в строгом соответствии со схемой.

При прокладке электропроводки всегда рекомендуется при вводе в щит оставлять такую длину, которая бы в два раза превышала его высоту. То есть завели кабель в щит, протянули через него и от границы отмерили еще раз его высоту. С первого взгляда такой подход может показаться избыточным и возникает желание перед разделкой отсечь кусок кабеля. Этого делать ни в коем случае нельзя! Провода в щите не идут к месту назначения по кратчайшей траектории, а «двигаются» согласно определенным правилам. Если останутся обрезки – это не беда. Гораздо страшнее, когда провода не хватает и приходится его натягивать, вести не так как все или вообще наращивать.

Итак, как правильно разделать кабели?

• В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
• Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
• Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

• Не доходя несколько миллиметров до маркировки на вводе, нож выводится из-под оболочки.
• Начиная с торца, оболочка отделяется от жил до места окончания реза и там подрезается острой кромкой ножа.
• Отрезаются полоски малярного скотча и обертываются вокруг проводов в 5—10 см от их конца. На этих полосках маркером пишется номер линии.
• Все операции повторяются для всех кабелей

В итоге общая картина после разделки должна выглядеть примерно так.

Все знают, какими пыльными и грязными являются отделочные работы и, разумеется, электрический щит надо обязательно защитить. Поэтому мы и призываем монтировать оборудование в щит только тогда, когда все уже будет завершено. Обидно будет, когда в щиток попадет либо шпаклевка, либо краска и испортит модульные устройства, которых в хорошем щитке на не одну сотню долларов. Даже если не попадет, то повышенная влажность, присутствующая неизбежно при шпаклевке, покраске и поклейке обоев тоже может плохо повлиять на точные и тонкие приборы.

Для защиты внутреннего пространства щитка необходимо:

• Концы проводов, относящихся к кабелю ввода, надежно заизолировать колпачками или двумя слоями изоленты. Береженного Бог бережет.
• Если со щитка еще не сняты дверцы, рамки и другое, то их необходимо снять.
• Все разделанные провода аккуратно уложить внутрь щитка. Последовательно слева-направо, в направлении по часовой или против часовой стрелки. При этом надо избегать резких изгибов.
• Из куска плотного картона сделать крышку, которая плотно закроет внутренности щитка, подогнать ее и обклеить по периметру малярным скотчем. Опять в пользу именитых производителей желаем сказать, что в комплектах их щитков уже есть такие крышки.

И пока идут все отделочные работы можно не спеша приступить к сборке внутренностей электрического щита.

Интернет пестрит фотографиями и статьями о том, как довольные электрики собирают электрические щиты уже установленные на свои штатные места. Расставляют модульное оборудование и делают коммутацию между ним проводом ПВ1 немаленького сечения в 4—6 мм². И происходит все это на штатной высоте для щитка высоте в 1,5—1,7 метра. А вокруг могут ходить штукатуры, шпаклевщики, маляры. Хотелось бы посмотреть на лицо довольного электрика после 2—3 часов работы. Картина не будет такой радужной. Поэтому, если уважаемым читателям какой-то источник говорит, что монтировать электрические щиты легко, то не стоит им верить! Это на самом деле трудно даже специалистам. Но, главное, что это возможно.

Поэтому мы еще раз даем совет, пусть даже повторимся с ним. Покупать надо только хорошие, пусть более дорогие, электрические щиты. Все модульное оборудование, и соединения между ним монтировать только в чистом помещении и на столе. Опыт, полученный при этом, очень поможет в дальнейшем подключить все линии к уже смонтированному на своем месте щитку.

Какой будет нужен инструмент?

У одной и той же схемы электрического щита может существовать множество ее реализаций. Каждый электрик имеет свои предпочтения в этом вопросе, и здесь нет ни правых, ни виноватых, каждый подход имеет право на жизнь. Перечислим два основных:

• Линейная схема. Первым идет выключатель нагрузки или автомат вода, за ним по порядку, как изображено на однолинейной схеме, идут все УЗО и дифференциальные автоматы, а затем по порядку все автоматические выключатели. Такая схема используется чаще всего, она проста в реализации, так как с двухполюсного вводного автоматического выключателя проще всего раздать фазу и рабочий ноль на все УЗО и дифавтоматы при помощи двухполюсных гребенок. Недостаток этой схемы только в том, что в случае возникновения какой-либо неисправности будет трудней найти проблемную линию. Однако, это легко решается цветовой маркировкой групп – у каждой она своя.

• Групповая схема. Первым традиционно идет выключатель нагрузки или автомат ввода, а за ним расставляются автоматические выключатели так, как они изображены на однолинейной схеме слева-направо. Если автоматический выключатель находится под «крылом» группового УЗО, то вначале на DIN-рейку ставится УЗО, а затем все автоматы ее группы и так далее по схеме до последней линии. Такая схема более логически понятна, если «щелкнет» какое-то УЗО, то можно быстрее разобраться в проблеме просто последовательно отключая и, включая рядом расположенные автоматы группы. Недостаток ее – она сложнее в реализации.

Перед сборкой следует понять несколько принципов монтажа, которые помогут сделать все правильно:

• Все соединения между всеми модульными аппаратами, а также нулевыми шинами в электрическом щите должны выполняться проводом такого же сечения, что и кабель на вводе. Например, по проекту на щит пришел кабель ВВГнг 3*6 мм², значит, все соединения внутри щита должны выполняться проводом ПВ1 или ПВ3 сечением 6 мм².
• Существует железное правило – вход на все модульные устройства сверху, выход снизу. Независимо, что некоторые производители выпускают устройства, которые разрешается подключать снизу (например, УЗО от Hager). Независимо от того удобно это или нет. Исключение могут составлять те устройства, которые вообще не имеют клемм сверху, например, реле напряжения.
• Если для монтажа используется многожильный провод ПВ3, то обязательно надо применять наконечники НШВИ соответствующего сечения. Зажимать многожильный провод в клеммы модульных аппаратов и шин запрещено.

• Зажимать два разных провода в клемму модульного устройства запрещено. Даже если они одного диаметра. Если существует необходимость, например, раздать фазу по нескольким аппаратам, то применяют специальные наконечники НШВИ (2), которые специально предназначены для того, чтобы под одну клемму можно было поместить два многожильных провода равных диаметров.
• Вся коммутация должна производиться только цельными отрезками проводов.

Для монтажа силовых цепей внутри щитка используются два основных провода: ПВ1 или ПВ3, — первый моножильный, а второй многожильный. И у того, и у другого есть свои сторонники и противники. Основной аргумент адептов ПВ1 в том, что на него не надо одевать наконечники НШВИ, как на ПВ3, перед тем, как зажимать в клемме. И на этом все аргументы заканчиваются.

Если надо соединить два отрезка ПВ1, то — это можно сделать только через клеммную колодку, причем соединение займет в нем два места. Для сращивания провода ПВ3 достаточно два конца поместить в наконечник НШВИ (2), обжать и поместить хоть в клеммную колодку, хоть под контакт модульных устройств и такое соединение займет всего одно место. Моножильные провода помещать в наконечник типа НШВИ нельзя.

Еще одним преимуществом провода ПВ3 является его повышенная гибкость по сравнению с ПВ1, что дает свободу для маневра, такой провод гораздо легче гнуть, гораздо легче его проложить внутри щитка. ПВ3 выдержит гораздо больше сгибаний и разгибаний. Да, и новичку будет проще работать с этим проводом. Рассмотрим процесс соединения двух проводов ПВ3 для помещения под одну клемму.

• Наконечник НШВИ (2) выпускается под сечения проводов от 0,5 до 16 мм², но нас должны интересовать самые ходовые размеры в бытовых электрощитах: 4, 6 мм² и очень редко 10 мм². Обозначение НШВИ (2) 6-14 означает, что такой наконечник обжимает два многожильных провода с сечением 6 мм² каждый, а цифра 14 – на какую длину следует зачищать провода. Для обжима существует специальный инструмент – пресс-клещи, или как его называют электрики – кримпер.
• Для соединения двух проводов в наконечнике НШВИ (2) их надо очистить от изоляции на длину гильзы
• Поместить одновременно два провода в гильзу. Широкая юбка наконечника НШВИ (2) подскажет как сориентировать провода. Аккуратно задвинуть наконечник на провода до упора.
• Поместить наконечник в кримпер и обжать. Если в наличии нет кримпера, то можно это сделать стриппером типа КВТ WS-04A у которого на рукоятке есть специальные выступы для обжима наконечников. Правда, за один раз это сделать не удастся, так как он жмет наконечник в одной точке. Поэтому надо будет сделать минимум две — три точки. Учитывая, что наконечник будет зажат в клемме, должный контакт гарантирован.

Таким способом можно не нарушая никаких правил очень красиво разветвить ноль или фазу, причем это не будет шлейф, так как оба провода зажаты под одной гильзой. Если необходимо сделать несколько ответвлений, то под одну гильзу НШВИ «пихать» три провода уже не надо. Для этого существуют те же кросс-модули.

Видео: Опрессовка провода наконечниками

Настал черед самой интересной и квалифицированной работы – непосредственная сборка электрощита. К этому времени уже должно быть все приготовлено: составлена подробная схема, которая всегда должна быть под рукой, закуплено необходимое оборудование и материалы, подготовлено рабочее место – чистое и хорошо освещенное. Сразу нужно подумать о сборе мусора, так как его будет много в виде маленьких обрезков, снятой изоляции и другого. Для этого хорошо подойдет ведерко, поставленное возле ног. Опишем процесс монтажа модульных устройств.

Иллюстрация	Описание процесса
	Согласно ранее составленной схемы последовательно расставляются модульные аппараты. Вначале выключатель нагрузки или заменяющий его автоматический выключатель, затем реле напряжение (если оно предусмотрено), затем УЗО, затем дифференциальные автоматы, затем автоматические выключатели. Шины рабочего нуля (или кросс-модуль) от групповых УЗО лучше выставить внизу щитка на некоторой дистанции от автоматических выключателей.
	Ряды модульного оборудования необходимо закрепить на DIN-рейке специальными фиксаторами (ограничителями), во избежание их «расползания» по рейке. Если имеется оборудование, стоящее с интервалом от другого, то оно фиксируется с двух сторон.
	После сверки правильности размещения оборудования и соответствия номиналов на всех модульных устройствах отпускаются винты всех зажимных клемм.
	Намечаются места, где будут использоваться однополюсные и двухполюсные шины-гребенки. Гребенки примеряются, на них делаются отметки, а затем по ним ножовкой по металлу отрезается нужная длина. Торцы обязательно закрываются заглушками, которые лучше приклеить, так как они могут соскакивать в самый неудобный момент. Следует обратить внимание на то, что для одно, двух и трехполюсных шин-гребенок заглушки разные.
	Для удобства подключения гребенок к силовым проводам лучше всего применять универсальные вводные клеммы, которые обеспечивают более плотный контакт. Желательно, чтобы гребенка и клемма были одного производителя или их надо индивидуально подбирать. Допускается зажимать в клеммах модульных устройств гребенку совместно с моножильным проводом или многожильным с наконечником НШВИ.
	Если будут использоваться универсальные вводные клеммы, то они помещаются в промежуток между гребенкой и клеммой модульного устройства и клемма зажимается отверткой со шлицем PLZ. Во всех местах, где используются гребенки ставятся вводные клеммы. Все соединения затягиваются.
	С фазного выхода (нижнего контакта) вводного выключателя нагрузки (или автоматического выключателя) необходимо «раздать» фазу по назначению. Это УЗО и дифференциальные автоматы и автоматические выключатели, линии которых не находятся под защитой УЗО. Для этого отмеряются нужные отрезки проводов так, чтобы провод перпендикулярно входил в клеммный зажим, описывал петлю не более половины расстояния между рядами модульных устройств, проходил за DIN-рейкой к месту назначения.
	При необходимости два провода совместно опрессовываются наконечником НШВИ (2) и помещаются под клемму модульного устройства. Также фазу можно взять с любого места под гребенкой.
	Рабочий ноль берется из-под выходной клеммы (снизу) вводного автомата и раздается синим проводом на входные нулевые клеммы всех УЗО. Один конец нулевого провода оставляется свободным, чтобы в дальнейшем его подключить к главной шине рабочего нуля при сборке электрического щита.
	Нулевые выходы групповых УЗО соединяются синим проводом к соответствующим им нулевым шинам или к кросс-модулю. Провода аналогично ведут за DIN-рейкой. Если проводов проходит несколько, то их можно в некоторых местах стянуть пластиковым хомутом.
	При отсутствии шин-гребенок «раздать» фазу и рабочий ноль по устройствам можно при помощи самостоятельно изготовленных гребенок из отрезков провода ПВ3 соответствующего цвета, попарно соединенных наконечниками НШВИ (2).
	Все соединения кроме тех что пока не используются затягиваются с усилием отверткой со шлицем PLZ или шуруповертом со соответствующей битой. Тщательно проверяется правильность монтажа и соответствие номиналов модульных аппаратов.
	На вводной автомат отрезком кабеля со штепсельной вилкой подается напряжение. Включается вводной автомат, а затем по порядку все УЗО. Кнопкой «тест» проверяется их работоспособность. В случае необходимости неисправные УЗО заменяются.
	Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей, а при их включении и на выходе.
	Все модульные аппараты выключаются, щиток отключается от сети.

К сожалению, качество электрической энергии не всегда отвечает принятым стандартам. Наверняка всем известны так называемые скачки и провалы напряжения. От этого могут пострадать бытовые электроприборы. Если при увеличении напряжения до недопустимых величин потребители электроэнергии могут просто-напросто перегореть, то при уменьшении не могут стартовать электродвигатели, поэтому ток в обмотках возрастает до высоких величин, что приводит к перегоранию обмоток. Это в лучшем случае, а в худшем может привести к пожару. Почему напряжение в сети может измениться до недопустимых значений, ведь известно, что электростанции вырабатывают энергию с нужными параметрами. Этому есть несколько причин:

• В воздушных линиях электропередачи при обрыве фазного проводника и замыкании его с нулевым рабочим линейное напряжение между фазой и нулем может подняться до 380 Вольт, что приведет к выходу из строя оборудования.
• Обрыв нейтрали (N) или отгорание нуля довольно распространенное явление. Дело в том, что в трехфазных сетях по нулевому рабочему проводнику течет самый большой ток – он равен сумме всех токов в фазных проводниках. При этом электрический ток начинает течь не между фазой и нулем, а между двумя фазами — через потребителями разных фаз. Напряжение между двумя фазами не 220, а 380 Вольт, что приводит к порче оборудования. Опытные электрики знают случаи, когда перегорала бытовая техника у целого подъезда.
• При удалении дома на значительное расстояние от трансформаторной подстанции напряжение может упасть до критически низких значений.
• Если на одной из фаз подключается мощный потребитель электроэнергии (например, сварочный аппарат или какой-то электроинструмент), то это может привести к так называемому перекосу фаз, когда напряжение на одной из них падает до критически низких значений. Именно поэтому еще на этапе проектирования нагрузку стараются максимально равномерно распределить по фазам.

Реле контроля напряжения не изменяет параметров электроснабжения, для этого существуют более сложные и громоздкие устройства – стабилизаторы напряжения, которые просто не смогут поместиться в электрическом щите. Задача реле напряжения – постоянно следить за напряжением питающей сети и в случае выхода за установленные границы мгновенно отключать нагрузку, спасая дорогостоящее оборудования от выхода из строя.

Реле контроля напряжения состоит из двух основных частей, собранных в одном компактном корпусе. Это микропроцессорный контроллер, который постоянно следит за напряжением в сети и силовая исполнительная часть – мощное электромагнитное реле, включающее и отключающее нагрузку. По каким параметрам стоит подбирать реле контроля напряжения?

• Во-первых, важнейший показатель – это время срабатывания при превышении и при понижении установленных порогов напряжения. При повышении напряжения срабатывание обычно происходит быстрее – примерно 0,02 секунды. При понижении напряжения срабатывание происходит медленнее – около 1 минуты, но при критичных падениях (менее 120 Вольт) срабатывание будет тоже быстрым. За это время потребители электроэнергии не успеют выйти из строя.
• Во-вторых, реле напряжения нужно выбирать по номинальному току нагрузки, он должен соответствовать мощности подключаемых потребителей. Выпускаются эти приборы на стандартные значения в 10, 16, 20, 25, 32, 40, 50 и 63 Ампера. Если планируется подключение более мощной нагрузки, что в быту происходит очень редко, то совместно с реле напряжения надо использовать модульный контактор соответствующего номинала тока.
• В-третьих, лучше подбирать такое реле напряжения, где можно регулировать минимальный и максимальный порог срабатывания, а также время задержки включения. Это позволит тонко настроить прибор под конкретных потребителей. Например, такие приборы, как холодильник или кондиционер должны повторно запускаться только через несколько минут. Частое включение и отключение быстро выведет их из строя. Именно поэтому на реле напряжения время задержки может регулироваться от 5 секунд до 10—15 минут. Как только напряжение в сети установится в нужных пределах, реле отсчитает установленное время и включит нагрузку.
• В-четвертых, существуют однофазные и трехфазные реле напряжения. Но здесь читателей надо предостеречь, что трехфазные реле целесообразно применять только в тех случаях, когда существует реальная трехфазная нагрузка в виде кондиционеров, станков с трехфазным приводом и других потребителей. Если одна из фаз «просядет» хотя бы на 30% трехфазное реле честно отработает и отключит все фазы, хотя 95% нагрузки – это однофазные приборы. Именно поэтому целесообразно применять три реле напряжения – по одному на каждую фазу. Это дороже, но надежнее.
• И, наконец, лучше выбирать такое реле напряжение, на котором есть индикация напряжения, а на некоторых моделях тока и даже потребляемой мощности. Это очень удобно, так как можно визуально контролировать работу прибора и следить за параметрами электрической сети.

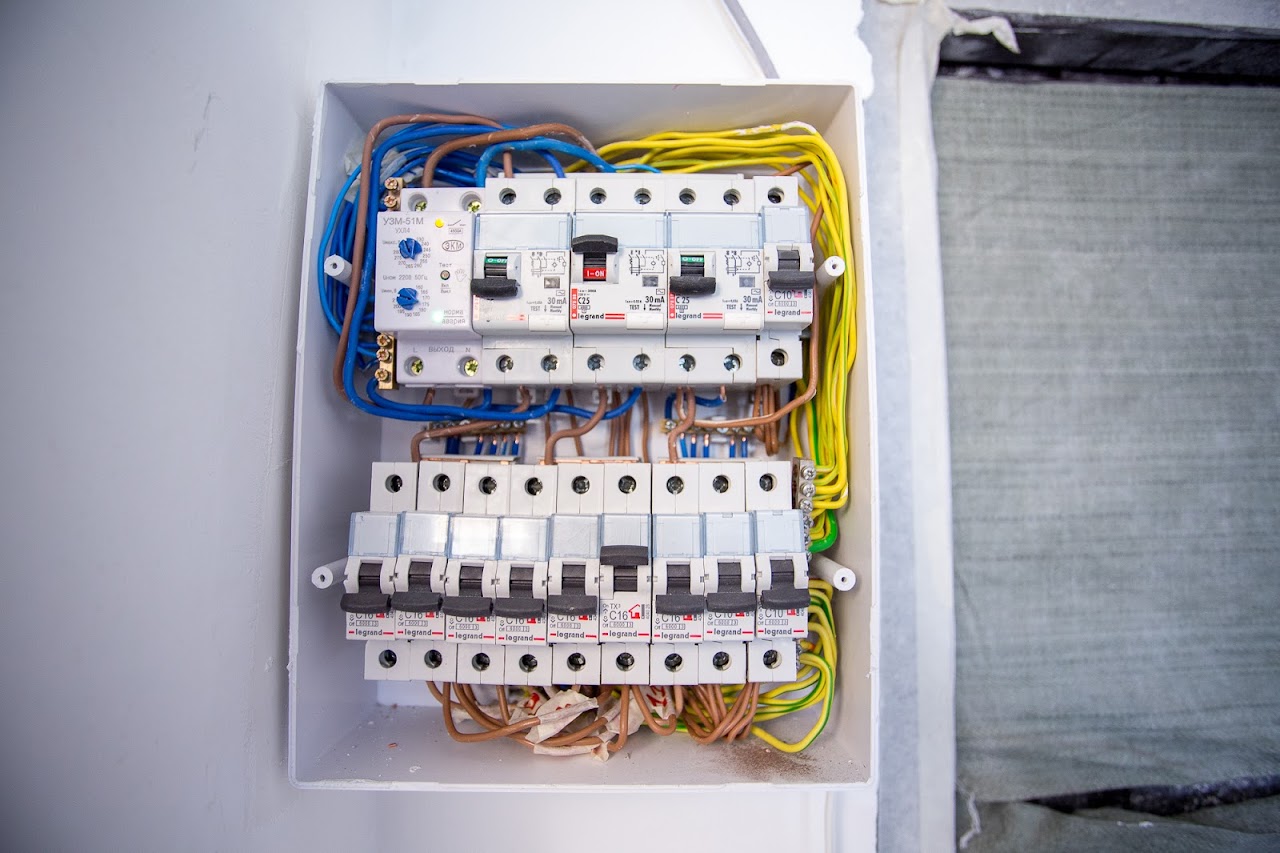

Подключается реле напряжения очень просто – на него подается на вход ноль и фаза, а на выходе только фаза, то есть встроенное реле коммутирует только фазу. Схема подключения в электрическом щите представлена на рисунке. На некоторых моделях ноль является проходным, что очень удобно для коммутации внутри электрического щита.

медный провод

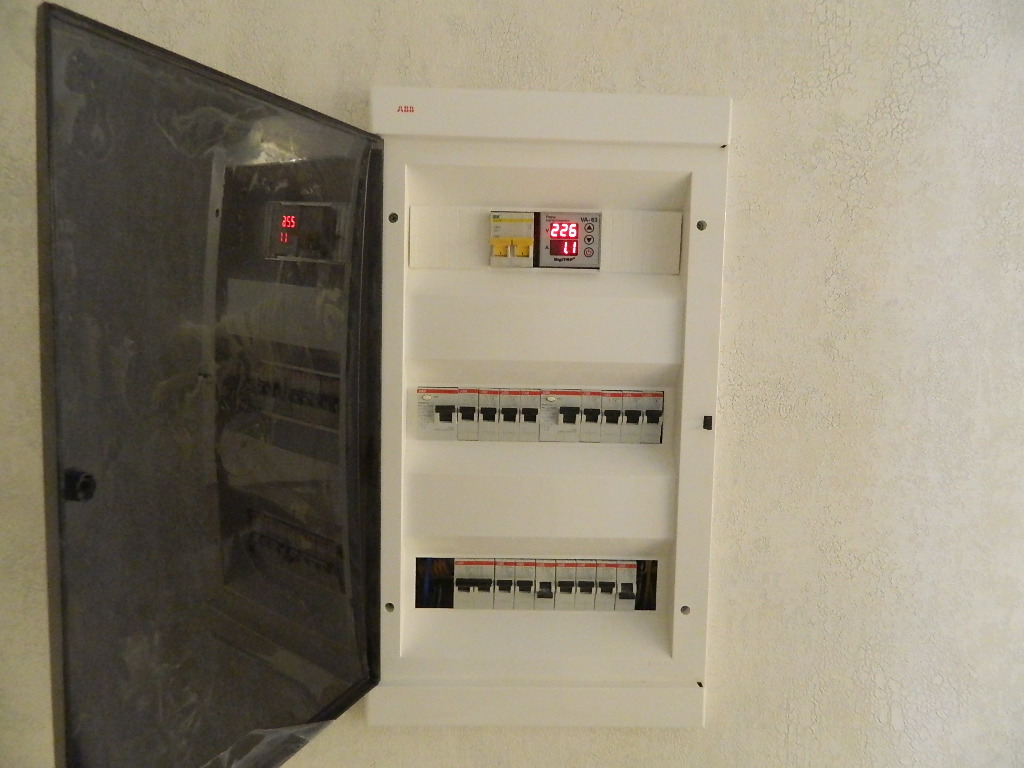

Вариант подключения реле напряжения в квартирном электрическом щите представлен в следующем видео.

Видео: Подключение реле контроля напряжения

Представим такую ситуацию, что хозяева квартиры или дома собрались на курорт и неделю никого не будет дома. Естественно, что в целях безопасности имеет смысл перед уходом просто взять и выключить вводной выключатель нагрузки или автоматический выключатель. Напряжение со всех линий будет снято, жилье будет полностью обесточено. А что делать, если в холодильнике остались продукты? А что делать, если квартира или дом оборудованы охранной сигнализацией и системой видеонаблюдения? Можно, конечно, отключить все неиспользуемые линии автоматическими выключателями и УЗО и оставить только нужные. Но это очень неудобно, да и модули защиты «не любят» когда их часто включают и отключают.

Еще одной линией, которую желательно не отключать является освещение прихожей или тамбура – того помещения, где установлен электрический щит. Мало кому будет приятно по приезду заходить в темную прихожую и на ощупь искать электрический щиток, чтобы включить его. Гораздо лучше, когда сразу при входе расположен выключатель или даже датчик движения.

Выход из этого положения, безусловно, есть. Для этого выделяют отдельную группу неотключаемых потребителей электроэнергии и в щитке делают на нее ответвление еще до вводного выключателя нагрузки или автоматического выключателя. Естественно, что эта группа должна защищаться своим УЗО и автоматами. Тогда при отключении ввода все равно останутся те линии, которые нужны постоянно. О том, как это реализовать на практике рассказано в следующем видео.

Видео: Неотключаемые линии в электрическом щите

После предварительной сборки щита и проверки его работоспособности настало время монтировать его в свое штатное место – нишу в стене и подключить все отходящие линии потребителей. Для этого надо дождаться окончания всех «мокрых» процессов в строительстве или ремонте. Процесс монтажа и коммутации представим в виде таблицы.

После полной сборки электрического щита надо перевести все модульные устройства в состояние отключено, а затем уже можно приступать к пусконаладочным работам. Что при этом надо сделать?

• Перед проверкой щита должны быть смонтированы все электроустановочные устройства – розетки и выключатели, а также смонтированы светильники. На всех выделенных линиях мощных потребителей в розетки должна быть подключена нагрузка.
• Подается напряжение на ввод электрического щита, мультиметром проверяется наличие напряжения на входе и соответствие фазы и нуля.
• Последовательно подключаются все УЗО и дифференциальные автоматы, затем кнопкой «Тест» проверяется их работоспособность. После этого они вновь включаются.
• Мультиметром проверяется наличие напряжения на входных клеммах автоматических выключателей.
• Последовательно включаются все автоматические выключатели и проверяется наличие напряжения на их выходных клеммах.
• Включается последовательно мощная нагрузка: стиральная машина, посудомоечная машина, кондиционеры, варочные поверхности и другие потребители электроэнергии. Контролируется работа электрощита. Не должно быть искрения, сильного нагрева модульных аппаратов, выделения дыма.
• Во всех розеточных линиях проверяется наличие напряжения.
• Проверяется работа линий освещения.
• В открытом виде электрическому щиту надо дать поработать несколько часов и постоянно контролировать его работу.

Если испытания электрического щита прошли успешно, то его можно закрыть пластроном (крышкой), установить рамку и навесить дверцу. Все пустые места в пластроне необходимо закрыть специальными заглушками – все внутренности щита должны быть скрыты.

Далее, должна производится маркировка на пластроне. В комплектах электрических щитов обычно идут наклейки, на которых можно написать номер линии и ее назначение, но мы советуем изготовить их самостоятельно, распечатав на цветном принтере свои бирки, которые можно приклеить к пластрону на двухсторонний скотч, а сверху еще защитить прозрачным скотчем. Рекомендуется произвести еще и цветовую маркировку различных линий, тогда проще будет ориентироваться в электрощите.

Если дверца щита непрозрачная, то на ее внутреннюю сторону рекомендуется наклеить схему электрического щита. В некоторых моделях известных производителей на дверцах есть специальные пружинные зажимы.

Электрический щит не является таким устройством, которое «установил и забыл» о нем, он требует периодического внимания. Итак, что нужно знать при эксплуатации электрического щита?

• Через месяц после начала эксплуатации следует открыть пластрон и подтянуть все клеммы.
• Если в доме или квартире есть маленькие дети, то лучше закрывать дверцу на замок, а ключ хранить в таком месте, о котором знают все взрослые.

• Все обитатели квартиры или дома должны быть проинструктированы о правилах эксплуатации электрического щита и о том, что делать в случае срабатывания устройств защиты.
• Каждый месяц следует проверять работоспособность УЗО и дифференциальных автоматов. Это лучше делать тогда, когда отключены все потребители электроэнергии.

Монтаж и сборка электрического щита является одним из самых сложных этапов замены электропроводки или прокладке ее «с нуля». Обычно эту работу выполняют только самые квалифицированные и опытные электрики, но читатели нашего портала, прочитав эту статью, убедились, что в этой работе ничего невозможного нет. Нужен только вдумчивый подход, изучение теоретической части и следование всем инструкциям. Какие советы в заключение коллектив авторов хотел бы дать читателям.

• На этапе распределения линий, проектирования схемы щитка, выбора модели и комплектации необходимым оборудованием никогда нельзя пренебрегать советами специалистов. Это можно сделать как в реальной жизни у опытного электрика, так и в виртуальном пространстве – в интернете немало форумов, где специалисты с удовольствием дадут советы.
• Закупку всех комплектующих необходимо делать только у проверенных продавцов, только известных брендов, причем надо стараться, чтобы все модульное оборудование было одного производителя и одной серии.
• Сборку электрического щита лучше производить не на стене, а на столе. Окончательный монтаж и коммутацию всех отходящих линий надо делать после завершения отделки помещения.
• В электрическом щите никогда не бывает много места. Лучше приобретать щиты с хорошим запасом мест.
• При сборке щита не надо никуда торопиться и стараться сделать ее с такой же скоростью, как и опытные мастера. К каждому действию надо подходить вдумчиво.

Надежной и безопасной вам электрической проводки!

Видео: Сборка силового Щита (с описанием процесса)

Видео: Обзор электрического щита квартиры

8 советов, как выбрать распределительный щит: виды электрических щитков

Содержание статьи
