Схема водоснабжения частного дома от скважины с гидроаккумулятором

Автор Монтажник На чтение 11 мин. Просмотров 13.3k. Обновлено 09.12.2020

Скважинное водоснабжение в отсутствии центральной водоподающей магистрали позволяет обеспечить жилье намного более чистой водой, чем из колодца, и с меньшими финансовыми затратами на один погонный метр. Перед проведением всех работ по водообеспечению должна быть составлена схема водоснабжения частного дома от скважины с гидроаккумулятором или расширительным баком.

Чтобы выбрать оптимальный вариант водоснабжения частного загородного дома коттеджного типа или дачи, не помешает изучить особенности, преимущества и недостатки каждого из двух вариантов. Также полезно знать конструктивное устройство и принцип работы оборудования, используемого при организации водообеспечения индивидуальных домов.

Рис. 1 Конструктивное устройство гидравлического аккумулятора

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Статья по теме:

Датчик давления воды в системе водоснабжения: назначение, принцип работы, регулировка. В отдельной статье подробно рассказывается про реле давления, в системе водоснабжения, как оно устроено, принцип работы, выбор и подключение.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.

Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

• Позволяет задавать диапазон рабочих давлений в системе.
• Устраняет последствия гидроударов.
• Задает временные интервалы циклов включения-отключения электронасоса.
• Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

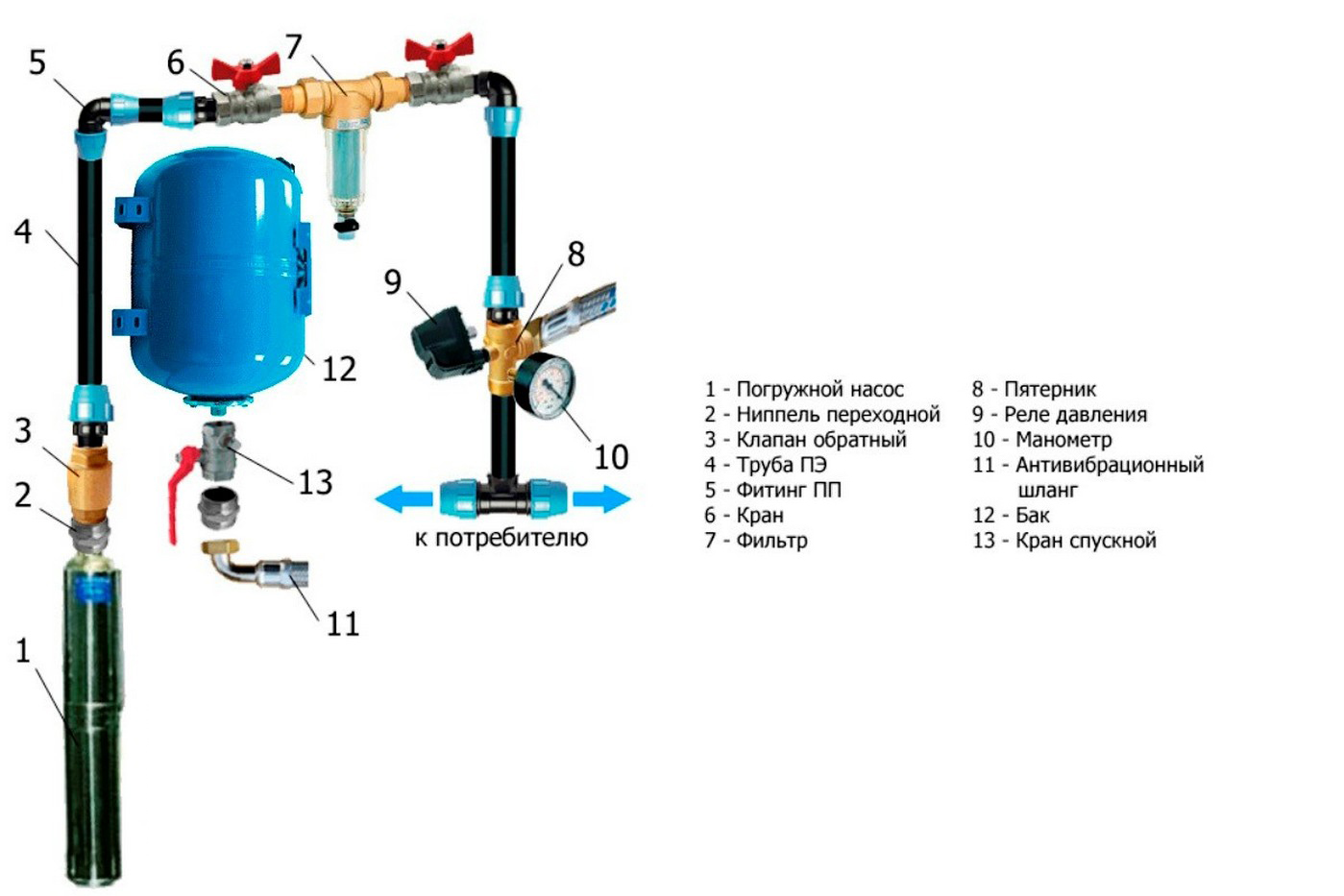

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидробак используют вместе с электронасосами любых типов, при этом он может помещаться совсем рядом в одном блоке или находиться на определенном расстоянии от всасывающего воду агрегата.

Гидроаккумулятор с погружным насосом

Для автоматизации работы погружного насоса наряду с гидроаккумулятором и гидрореле используют манометр и обязательно реле защиты от сухого хода.

Понятно, что манометр должен присутствовать в системах водоснабжения для настройки параметров реле и контроля напора. Необходимость применения реле сухого хода вызвана невозможностью функционирования глубинных электронасосов без водяного охлаждения. Конструктивно реле сухого хода не сильно отличается от напорного реле, основная разница состоит в принципе их работы.

Если гидрореле отключают воду при достижении максимального напора в магистрали, то реле сухого хода прерывают цепь питания электронасоса при падении напора ниже определенного порога. То есть, как только насос перестает закачивать воду, реле сухого хода, последовательно включенное в цепь его питания, прерывает подачу электроэнергии на обмотку электродвигателя.

Если водоснабжение организовано из колодца или скважины на песке, в линию водоподачи обязательно включают фильтры грубой очистки от песка, и за ними водоочистные магистральные картриджные фильтры в колбах. В системах водоподачи из артезианских скважин с прозрачной чистой водой достаточно одного картриджного фильтра.

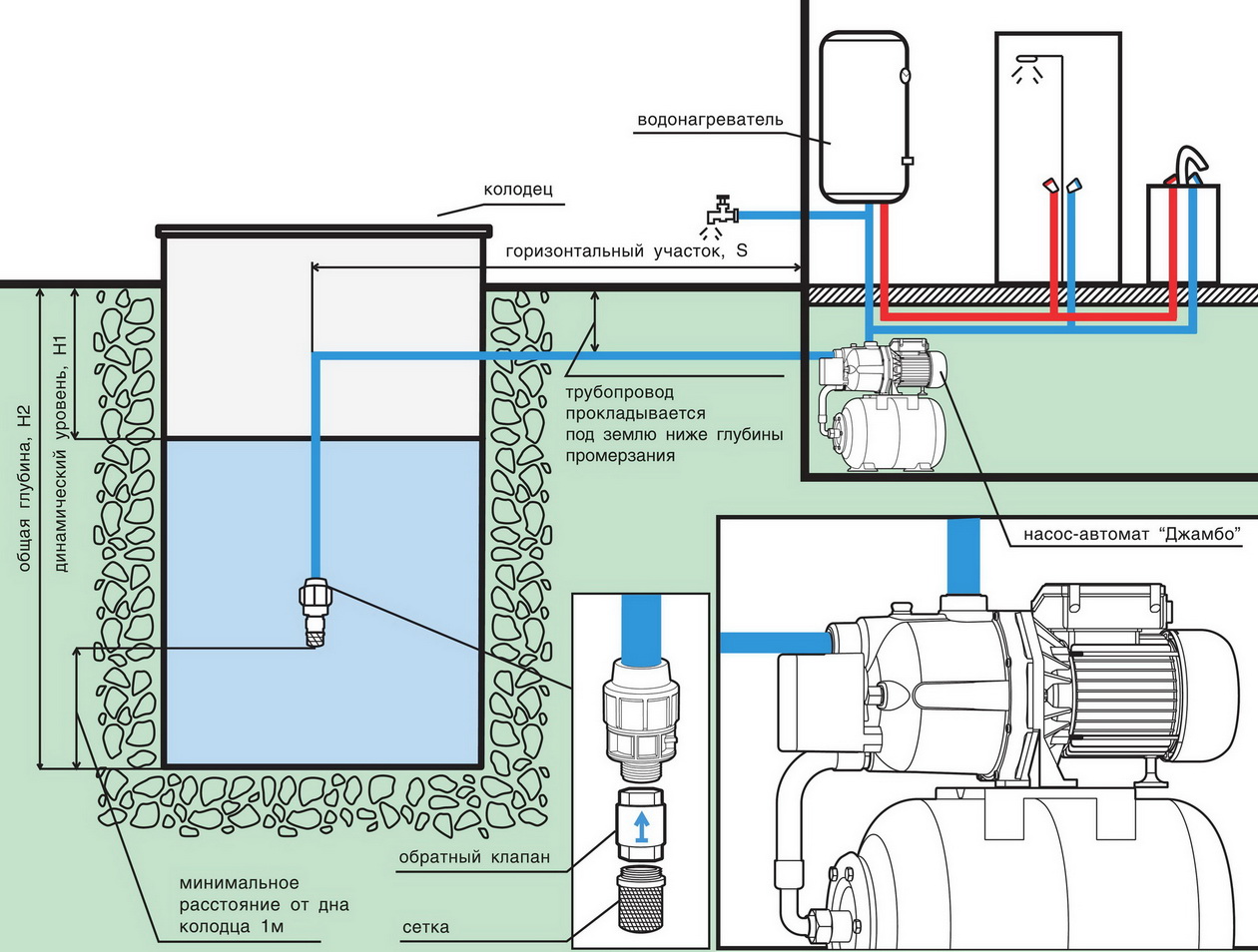

Рис. 6 Обвязка поверхностного насоса с гидробаком в системе водообеспечения

Гидробак с поверхностным насосом

Если водное зеркало источника расположено от поверхности земли на расстоянии не более 8 — 9 м, для водозабора используют поверхностные электронасосы.

Агрегаты могут быть центробежного или вихревого принципа действия, при этом для их охлаждения в задней части корпуса устанавливается крыльчатка. Поэтому они могут функционировать довольно длительный временной интервал без воды, и необходимость использования реле сухого хода в цепи их питания отпадает.

Обычно для автоматизации работы поверхностных электронасосов используют наряду с гидроаккумулятором реле давления и манометр.

Гидравлический аккумулятор в составе насосной станции

Для водоснабжения частного дома из колодца или неглубокой скважины с зеркалом воды не более 8 — 9 м от поверхности земли, самый оптимальный вариант — применение насосной станции.

В установке все узлы находятся в одном блоке. Обычно на гидроаккумулятор, расположеный горизонтально, помещают электронасос и соединяет его гибкой или жесткой подводкой с входным патрубком гидробака.

Также в любой насосной станции обязательно присутствуют гидрореле и манометр, которые размещают на входе гидроаккумулятора или электронасоса.

Основное преимущество насосной станции заключается в том, что не надо подыскивать опорную конструкцию, монтировать на ней трубопровод и подключать к нему реле и гидробак. Напорный патрубок из скважины подсоединяют непосредственно ко входу насосной установки, а к ее выходу подключают внутридомовой водопровод.

Рис. 7 Вариант обвязки насосной станции в системе водообеспечения

Статья по теме:

Схема подключения гидроаккумулятора к насосу в системе водоснабжения. Возможно, что схема водоснабжения частного дома от скважины с гидроаккумулятором не обойдется без подключения гидроаккумулятора, а о подключении гидроаккумулятора к насосу можно почитать в отдельной статье.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 — 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

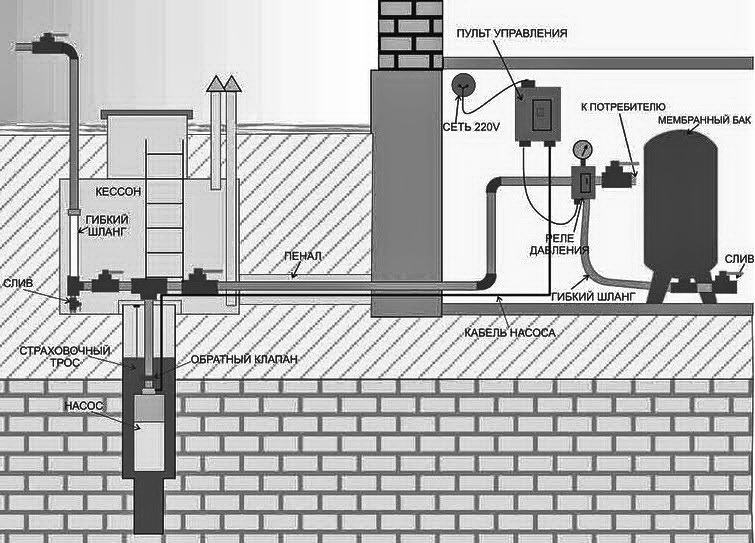

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Статья по теме:

Как найти воду на участке для скважины – народные и научные способы. Возможно будет интересно почитать расширенную статью про варианты самостоятельного и с привлечением специалистов воды на участке для бурения скважины или рытья колодца.

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Водоснабжение частного дома из скважины: схема коммуникаций

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Из этой статьи можно узнать, как выглядит со стороны водоснабжение частного дома из скважины: схема системы башенного и двухступенчатого типа, а также коммуникации с насосной станцией, этапы строительства источника воды, прокладка трубопровода на участке и подключение всех элементов. В тексте рассматриваются особенности технологии, правила подбора оборудования и его установки.

Использование скважины является лучшим вариантом проведения воды в частый дом, если централизованное водоснабжение отсутствует

Водоснабжение частного дома из скважины: схема системы для частного дома

Удобства на загородных участках обеспечиваются за счет нецентрализованного источника воды. В теории, технология обустройства системы достаточно проста и предполагает формирование скважины, установку кессона, монтаж трубопроводной магистрали и накопительного бака. Соединив все эти элементы воедино, и подключив автоматическое оборудование можно подать воду в дачный домик и обеспечить комфортные условия для постоянного проживания там людей. Каждый из перечисленных этапов строительства имеет свои нюансы и тонкости, с которыми следует ознакомиться перед началом работы.

Схема проведения и устройства водопровода для частного дома из скважины

Использование скважины сопровождается определенными особенностями, отличающими эту систему от колодезной:

1. Вода отбирается с нескольких горизонтов. Для этих целей может использоваться верховодка, а также артезианский и песчаный уровни.
2. Устье надежно герметизируется, ведь отверстие скважины гораздо меньше по размеру, чем колодезная шахта.
3. Поскольку забор воды у дома через скважину осуществляется с большой глубины, существует необходимость в монтаже энергозависимого оборудования, а также резервного генератора на случай перебоев в электросети.

Для системы также потребуется установка кессона. Этот элемент размещается на устье. Он представляет собой приямок, глубина которого составляет 1,5-2,5 м. Кессон используется для размещения оборудования и врезки линии под напором, которая прокладывается ниже уровня зимнего промерзания почвы.

Схема устройства скважины и принцип ее работы

Какие факторы учитывать при разработке схемы устройства скважины на воду

Перед началом работы по организации водопроводной системы, питающейся от скважины, обязательно нужно составить предварительную схему. Это позволит обозначить направление, в котором будет идти строительство, разделить данный процесс на этапы, подробного изучить нюансы и сложности реализации каждого из них. Повысить качество воды поможет очистительное оборудование. В большинстве случаев для дачного участка будет достаточно установки фильтров тонкой и грубой очистки.

Обратите внимание!

Если речь заходит о приобретении специального оборудования для удаления железа или смягчения воды, то для этого потребуется лабораторный анализ образца из скважины и помощь специалистов. В противном случае покупка может обернуться напрасной тратой денег.

Если над разработкой схемы водопровода в частном доме работать самостоятельно, нужно учитывать основные параметры участка и системы:

• глубину размещения водоносной жилы в почве;
• зону, где располагаются подземные воды;

Глубина скважины зависит от уровня пролегания подземных вод

• маркировки и показатели материалов, используемых для строительства;
• размерные параметры конструкций и элементов системы;
• габариты и характер размещения кессона;
• точку, где будет формироваться скважина;
• характеристики подземного источника;
• эксплуатационные условия на участке;
• режим потребления воды жильцами.

Максимальный рабочий ресурс, что характерен для артезианских скважин – до 50 лет. При этом практически не требуется фильтрация жидкости, поскольку вода не имеет примесей, которые могут вывести из строя насосное оборудование. Схема разводки трубопровода подбирается с учетом объема суточного потребления воды и дебита источника. Это необходимо для того, чтобы в пиковые часы жильцы могли без ограничений эксплуатировать систему.

1. Эксплуатационная колонна, 2. Затрубное пространство, 3. Фильтровая часть колонны, 4. «Верховодка», 5. Водоносные пласты, 6. Водоупорные пласты (плотные глины), 7. Цементная заливка, 8. Сальниковое устройство, 9. Глухая стальная колонна (кондуктор)

Возможность размещения как снаружи здания, так и внутри его отличает скважину от колодца. Источник может выходить в подполье или на цокольный этаж. В результате значительно упрощается система обслуживания, а также можно сократить затраты на прокладку водопровода.

Домашние коммуникации имеют предельно простое строение. Система предполагает наличие скважины, внутри которой или на ее поверхности установлена насосная станция, транспортирующая воду к точкам потребления.

Полезный совет! Если дом используется для временного проживания, на участке нужно организовать зимний водопровод, куда будут опустошаться внутренние контуры, когда отопление не используется.

Преимущества и недостатки типовой схемы водоснабжения частного дома от скважины

Чтобы не возникло трудностей при дальнейшей эксплуатации водопровода, нужно заранее предусмотреть варианты решения проблем, характерных для этих коммуникаций.

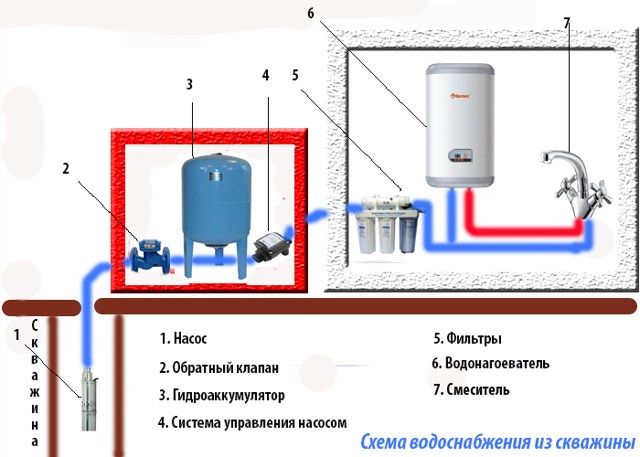

Типовая схема устройства водопровода с использованием скважины, насосной станции и автоматической системы подачи воды

Бесперебойная работа системы при каждом открытии крана возможна лишь в том случае, если в трубах поддерживается стабильный напор воды. Для этого насосное оборудование должно работать постоянно, в результате чего агрегат быстро изнашивается. По этой причине следует покупать качественные станции, которые рассчитаны на высокие нагрузки.

Существует вероятность того, что при отключении электрической энергии прекратится подача воды. На этот случай нужно предусмотреть альтернативное решение проблемы или способ создать дополнительный запас жидкости.

Эксплуатация насоса сопровождается и другими трудностями. Агрегат должен быть достаточно мощным, чтобы обеспечивать водой сразу нескольких потребителей. Кроме этого, оборудование нужно где-то разместить, поэтому придется выделить место под его установку.

При установке глубинного насоса для скважины необходимо учитывать факторы, влияющие на расчетный напор

С учетом вышесказанного для ввода воды в дом из скважины потребуется наличие:

1. Источника воды.
2. Поверхностного или глубинного насоса с центробежным действием.
3. Кессона для врезки трубопровода.
4. Обратного клапана, предотвращающего обратный ход воды, когда насос отключен.
5. Расширительного бака в виде гидроаккумулятора, оснащенного внутренними мембранами.
6. Фильтрационного оборудования для поддержания качества воды.
7. Автоматической системы контроля наличия воды в насосном оборудовании.

Если бюджет строительства ограничен, можно использовать накопительную емкость, которая размещается в самой высокой точке дома. Для этих целей подойдет мансарда или пространство чердака. Но лучшим вариантом станет насосная станция в сочетании с гидроаккумулятором.

Схема подключения системы очистки воды

Полезный совет! Для сложных эксплуатационных условий лучше выбрать двухступенчатую схему. Она обеспечит бесперебойную работу системы, если скважина размещается далеко от жилого здания, ее глубина превышает 50 м или производительность не покрывает запросы жильцов в пиковые часы.

Особенности башенной схемы водопровода в частном доме от скважины

Башенное водоснабжение в частном доме предполагает размещение накопительной емкости на чердаке. Именно сюда насос нагоняет воду, чтобы покрывать запросы потребителей в пиковые часы. Согласно этой схеме вода перемещается по системе к точкам потребления самотеком.

Для башенного водоснабжения обязательным элементом является расширительный бак. Он может иметь простейшую конструкцию или дополнительно оснащаться выключателем поплавкового типа.

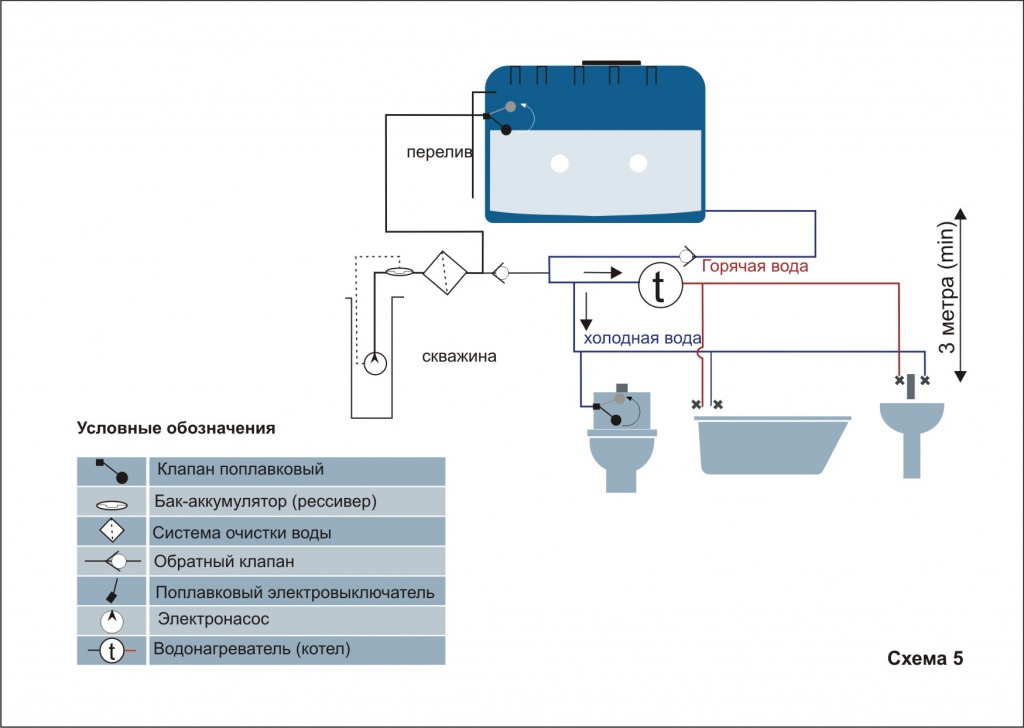

Схема башенной системы водопровода в частном доме от скважины

Принцип действия выключателя такой:

1. Когда накопительная емкость заполнена, насос отключается.
2. По мере того как жильцы расходуют воду, уровень жидкости в резервуаре снижается.
3. Когда уровень воды достигает определенной отметки, поплавок срабатывает и запускает насос для восполнения истраченных запасов.

Этот вариант обустройства коммуникаций считается самым бюджетным, простым в обслуживании и надежным.

Исключается вероятность гидроударов.

Схема имеет и недостатки:

• для установки бака потребуется занять свободное пространство на чердаке, которое могло быть использовано под другие нужды;
• давление во внутренних системах подачи воды будет нестабильным, поэтому может пропадать напор в кранах;
• возрастает нагрузка на несущие конструкции здания;
• система нуждается в утеплении.

Схема подключения накопительного бака к скважине и другим коммуникационным узлам

Схема устройства скважины для воды в частном доме с насосом и двухступенчатой подачей

Самым удобным в эксплуатации вариантом является система, использующая насосную станцию. В продаже можно найти множество приспособлений, предназначенных для обустройства автономного водоснабжения загородного дома с использованием центробежных погружных агрегатов или вибрационных приборов.

Статья по теме:

Пластиковый кессон для скважины: как самостоятельно выбрать и установить

Как самостоятельно подобрать и установить подходящий резервуар. Назначение кессона. Цены и характеристики самых популярных моделей.

Схемы таких коммуникаций, помимо стандартных элементов, включают:

• датчик сухого хода;
• реле;
• гидроаккумулятор.

Основным компонентом системы является станция, оснащенная насосом, который устанавливается на поверхности.

Схема водопровода с использованием скважинного насоса

Такая схема очень удобна, поскольку она предлагает эффективное решение проблемы, когда в напорном трубопроводе снижается давление. При открытии крана падение показателей в системе фиксируется реле. Оно срабатывает, запуская накачку жидкости в гидроаккумулятор. Когда резервуар наполняется, происходит растягивание внутренней мембраны и насос отключается.

После выполнения вышеуказанных действий происходит самостоятельно выравнивание давления в системе труб горячего и холодного водоснабжения. Если насосная станция не обладает достаточным уровнем мощности, чтобы обеспечивать всех потребителей жидкостью в пиковые часы, рекомендуется использовать двухступенчатую схему водоснабжения в частном доме с дополнительным оснащением.

Обратите внимание! Высокая производительность насосной станции не всегда является преимуществом. Этот показатель не должен превышать дебет источника воды. В противном случае появляется эффект «сухого хода» и детали оборудования будут подвергаться сильному изнашиванию.

В двухступенчатой системе резервуар монтируется сразу же после насоса. Объем этой емкости варьируется в пределах 500-1000 л. Бак комплектуется выключателем поплавкового типа. Также потребуется дополнительное насосное оборудование для закачки жидкости в систему. Оно подключается к накопительному резервуару. Следующей на очереди идет установка гидроаккумулятора и трубопровода к точкам потребления.

Схема устройства скважинного насоса

Технология обустройства системы водоснабжения частного дома из скважины

Для работы потребуется рассчитать объем суточного потребления воды. На основе этих данных подбирается схема для строительства, подбирается диметр труб, а также характеристики насосного оборудования.

Как провести воду в дом из скважины:

1. Обустроить источник путем бурения скважины и установки обсадной трубы.
2. Установить кессон, верхняя часть которого накрывается люком или маскируется с помощью декоративного домика.
3. Выполнить установку насосного и фильтрующего оборудования.
4. Проложить между скважиной и жилым зданием напорную магистраль.
5. Подключить водопровод к источнику путем врезания магистрали в кессон с помощью фитингов.

Процесс подключения водопроводной трубы к скважине

Как провести воду из скважины в дом: обустройство источника

Скважина обустраивается на приусадебном участке. Рекомендуемая глубина источника находится в пределах 25-50 м. Для строительства более глубоких скважин необходимо брать специальное разрешение, а также потребуются значительные денежные затраты. После того как выполнены буровые работы, осуществляется монтаж обсадной трубы диаметром 10-15 см. Ее верхний конец должен возвышаться над уровнем земли.

Если грунтовые воды залегают глубже 2 м от поверхности земли, обустраивается колодец. В других случаях целесообразнее остановиться на строительстве утепленной пристройки закрытого типа. Это позволит круглый год обслуживать систему. Размера любой из этих конструкций должно быть достаточно, чтобы производить чистку скважины и ремонт насосной станции.

Для изготовления домика для скважины можно использовать кирпич или шлакоблоки. Допускается применение деревянного бруса для строительства каркаса. Помещение утепляется по всему периметру, включая потолочное основание и пол.

Полезный совет! В качестве утеплителя лучше использовать пенополистирольные плиты. Минимальная толщина материала должна составлять 10 см.

Схема монтажа кессона для скважины

Алгоритм строительства утепляющего домика из кирпича для скважины в системе водоснабжения частного дома выглядит так:

1. Нанесение разметки вокруг источника.
2. Формирование траншей.
3. Монтаж опалубочных конструкций.
4. Закладка мелкозаглубленного фундамента ленточного типа на дренажный слой.
5. Выдержка фундамента под пленкой в течение 7 дней.
6. Выполнение работ по гидроизоляции.
7. Формирование стен с помощью кирпичной кладки.
8. Монтаж досок и строительство двускатной крыши.

Нельзя допускать, чтобы вода в подающей трубе замерзала, когда на улице низкие температуры. Для этого применяется греющий кабель. Его нужно обернуть вокруг подающей трубы. Также не рекомендуется, чтобы поверхностные воды попадали в источник. Поднятие над уровнем земли трубы для подвода воды в дом из скважины полностью решает эту проблему. Элемент системы приподнимается примерно на 40 см. Чтобы предотвратить попадание пыли и мусора, трубу следует закрыть оголовком.

Важным этапом при проведении воды в дом из скважины является обустройство кессона, его изоляция и утепление

Если же грунтовые воды залегают глубоко, скважина прячется в колодец. Чем глубже конструкция, тем будет выше температура в нем зимой. Сооружение утепляется аналогичным образом, а на трубу наматывается греющий кабель.

Магистраль для системы водоснабжения частного дома

Осуществляя монтаж водопроводной магистрали, следует помнить, что трубы должны располагаться ниже уровня промерзания почвы. В противном случае все элементы системы водоснабжения в частном доме будут подвергаться негативному влиянию температур и в скором времени полностью выйдут из строя. Сначала согласно разработанной схеме выкапываются траншеи на участке необходимой глубины. На дно укладываются трубы диаметром 32 мм.

Для строительства магистрали подойдут трубы, изготовленные из сшитого полиэтилена или металлопластика. Специалистами допускают использование труб ПНД, но не рекомендуют этого делать, поскольку материал чувствителен к низким температурам и подвергается разрушению. Также не стоит использовать для подводки воды в дом из скважины шланги. Они не пригодны для транспортировки жидкости этим способом. Даже те трубы, которые пролегают ниже точки промерзания грунта, могут подвергаться замораживанию в зонах подъема.

Для водопроводной системы используются трубы, изготовленные из полиэтилена или металлопластика

Проблема с замерзанием труб решается несколькими способами:

• утепление фундаментной части здания;
• обертывание трубы материалом с теплоизолирующими свойствами;
• монтаж вдоль магистрали саморегулирующегося греющего кабеля.

Если же участок не располагает условиями для проведения земляных работ, то магистраль для устройства водоснабжения в частном доме из скважины можно проложить поверху, лишь слегка заглубив трубы в землю. Использование саморегулирующегося греющего кабеля в этом случае обязательно.

Обратите внимание! Во время прокладки трубопровода осуществляется и монтаж кабеля, отвечающего за питание насосного оборудования. Коробку ПЗУ нужно разместить в специально отведенном для этого обогреваемом помещении. Рекомендуемое сечение электрического провода на четыре жилы составляет 2,5 мм и более.

Устройство саморегулируемого обогревательного кабеля для скважины

В качестве дополнительного утепления для поверхностной системы можно использовать Энергофлекс и прочие аналогичные материалы. Чтобы улучшить теплоизолирующие свойства пирога, его помещают в трубу большего диаметра. Она может быть канализационной или гофрированной. Также в систему устанавливается накопительная емкость, предназначенная для полива растений водой теплой температуры.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

В основе работы системы водоснабжения лежит насосное оборудование. Для этих целей используется два типа агрегатов: центробежный и погружной роторного типа. В большинстве случаев владельцы дачных участков отдают предпочтение скважинному погружному насосу, действующему по принципу ротора.

При покупке оборудования нужно обращать внимание на следующие параметры:

• глубина источника;
• максимальное количество водопотребления;
• минимальный размер столба воды;
• общий расход жидкости.

Выбор оборудования для системы водоснабжения зависит от уровня потребностей жильцов дома и частоты ее использования

Кроме этого, учитываются и технические показатели насосов. Важнейшим из них является напор. Этот показатель отображает уровень давления, создаваемого лопастями, которое используется для проталкивания жидкости. Данная информация указывается производителем в документации и отображается она в метрах. Второй важный показатель – расход насоса (м³/ч). Он отображает объем воды, который способен переместить насос за определенную единицу времени.

Данные показатели влияют на уровень потребления электрической энергии. Чем выше значение этих технических характеристик, тем больше будет расход электричества во время эксплуатации оборудования. Если увеличится расход жидкости, напор воды снижается.

Полезный совет! Снизив к минимуму потери в водопроводной магистрали, можно оптимизировать работу оборудования. В результате исключается вероятность возникновения перегрузок.

При выборе оборудования для системы водоснабжения следует уделить особое внимание вопросу качественной фильтрации воды

Чаще всего покупатели подбирают для систем водоснабжения в частном доме насосы с напором в пределах 60-80 м. Средний расход таких агрегатов составляет 4 м³/ч. Если регулярно возникают перебои в работе электросети или наблюдается скачки напряжения, к насосу следует подключить стабилизатор.

Оборудование опускается в скважину с помощью троса. Расстояние от насоса до дна составляет 1-3 м (в зависимости от системы и условий). Если оборудование не имеет обратного клапана, этот элемент нужно установить. Перед фиксацией троса и спуском насоса к нему крепится труба ПНД диаметром 32 мм.

Затем на скважинную трубу надевается нижняя часть оголовка с резинкой для уплотнения. После этого насос медленно опускается в скважину, при этом каждый 1,5 м на трубе закрепляется греющий кабель, избегая сильной натяжки. Насос следует опустить до самого дна, а после поднять на нужную высоту. Останется лишь зафиксировать оборудование и закрепить на трубе верхнюю часть оголовка.

Рассмотрев механизм обустройства водопровода, можно прийти к выводу, что систему транспортировки воды из скважины в дом можно организовать своими руками. Главное при этом – учитывать все нюансы и требования технологии. При недостатке знаний и навыков, эту работу можно доверить и специалистам. Строительство в этом случае будет более быстрым и качественным, но обойдется гораздо дороже.

Схема водоснабжения из скважины | ГЕОС

Автономное водоснабжение с использованием артезианских скважин — это один из наиболее востребованных способов, применяемых в отсутствии централизованных коммуникаций. Подземные водозаборы используются для решения любых задач, начиная бытовыми и заканчивая промышленными. При этом нужно отметить, что схема системы водоснабжения и частного водопровода загородного дома или дачи почти не отличается от обустройства промышленной артезианской скважины. Конечно, во втором случае используется более мощное и производительное оборудование, а также более качественные системы водоподготовки, но принципиальных отличий между ними все же нет.

Общая схема подключения, разводки и подачи воды в дом или на предприятие

Итак, буровые работы закончены и кажется, что все самое сложное позади. В какой-то степени это действительно так, но не менее важно правильно обустроить скважину, а для этого необходимо выбрать оптимальную схему подключения водозаборного узла к дому, фермерскому хозяйству, промышленному предприятию или другому объекту.

Основными элементами системы скважинного водоснабжения общего типа являются:

• Погружной насос или насосная станция. В первом случае агрегат размещается внутри скважины, во втором, основная часть установки находится на поверхности в специально оборудованном помещении, а в скважину опускают только насос.
• Фитинги, переходники, клапаны, шланги. Все элементы соединены между собой. При этом последовательность может меняться. К примеру, обратный клапан, препятствующий оттоку воды в скважину, может размещаться как непосредственно на насосе, так и на входном патрубке емкости для хранения воды.
• Гидроаккумулятор. Это герметичный бак, который предназначен для хранения воды и защиты от гидроударов. Кроме того! К гидроаккумулятору подключают реле и манометр — когда давление падает, срабатывает реле, после чего происходит автоматический запуск насоса.

А завершающим элементом схемы водопровода из скважины на даче, в многоквартирном доме или на предприятии являются магистральные сети, по которым вода поступает к точкам водоразбора. Основные элементы системы можно видеть на рисунке.

Важно отметить, что мы привели общую схему, которая может изменяться в соответствии с техническими характеристиками скважины, условиями эксплуатации и другими факторами. К примеру, объем гидроаккумулятора варьируется в широчайших пределах. Так, схемой дачного водопровода из скважины может быть предусмотрено наличие небольшой емкости на 20-50 литров. В этом случае накопитель можно установить в подвале дома или в кессоне. Но когда речь идет о промышленных моделях, имеющих объем несколько кубометров, требуется предусмотреть специальное помещение, где будет размещаться гидроаккумулятор, а также другое оборудование.

Схема обустройства скважины и подключения водоснабжения

В настоящее время существует две основных схемы подвода воды из скважины в дом, на предприятие или другим потребителям — адаптерная или с использованием кессона. Рассмотрим обе, чтобы понять, в чем состоит отличие между ними и каковы преимущества каждого способа. Итак:

• Схема подключения скважины с помощью адаптера. Данная методика используется сравнительно недавно, но уже успела стать востребованной. Главная причина ее популярности состоит в том, что при использовании адаптера нет необходимости в приобретении кессона. Таким образом, заметно снижается общая стоимость ВЗУ. В этом случае все оборудование размещается в помещении насосной станции (если речь о частном доме, в подвале), а водопроводная магистраль присоединяется к обсадной трубе при помощи адаптера. При этом следует отметить, что вся трубопроводная арматура монтируется на глубине 1,5-2 метра, чтобы исключить промерзание системы в холодное время года.

• Кессонная схема обустройства скважины для воды. Кессон — это пластиковый либо металлический короб, который устанавливается в специально выкопанный приямок. Такое решение защищает трубопровод и наземную часть скважины как от промерзания, так и от действий вандалов. При этом все оборудование размещается внутри кессона. Благодаря этому обеспечивается экономия свободного пространства в подвале или в помещении насосной станции.

Что же касается схемы подключения внутреннего водопровода и разводки воды из скважины, то здесь все зависит от нужд конкретного потребителя. Производственные предприятия могут включать в систему до нескольких сотен точек водоразбора, фермерские хозяйства обычно используют десятки. А в частном доме схема ввода воды из скважины еще более простая. Как правило, здесь используется не более десяти точек водоразбора.

Схемы подключения горячего водоснабжения

Монтаж системы горячего гидроснабжения – трудоемкий процесс, требующий определенных знаний и навыков. К тому же в каждом конкретном случае есть свои нюансы. Их следует учитывать, чтобы подключение горячего водоснабжения было произведено правильно.

Виды теплосетей

В зависимости от приемлемого способа водоснабжения, от источника воды, от доступности реализации различных схем подключения и т.п., все тепловые сети можно разделить на два типа:

• тепловые сети закрытого типа;
• теплосети открытого типа.

Рассмотрим подробнее, какие схему монтажа существуют в рамках каждого из них.

Схема теплосети закрытого типа

Подобные комплексы монтируются к централизованным теплосетям посредством гидротеплообменников. Схем такого подключения горячего водоснабжения существует несколько и у каждой есть свои особенности.

• Параллельного типа.

Данная схема довольно проста и включает в себя всего лишь один регулятор температурного режима. Водонагревательное оборудование и сама сеть ориентированы на оптимальный расход ГВС. Но есть у данной схему существенный недостаток – тепловой КПД воды реализуется не в полной мере. Например, не идет в дело теплота сетевой воды, хотя ее температура достаточно высока и она вполне могла бы взять на себя большую часть нагрузки ГВС.

• Предвключенного типа.

Подключение горячего водоснабжения таким способом подразумевает подключение в последовательном порядке водонагревателя к теплосети. У такой схемы есть неоспоримые достоинства, в частности, стабильно поддерживаемый тепловой режим в сети, который осуществляется автоматизированным способом. Это дает возможность экономить на энергетических ресурсах в отопительный сезон. Кроме того, если температура в помещении несколько ниже нормы, то есть возможность обогреть его путем подачи сетевой воды в отопительные радиаторы. Недостаток у этой схемы такой же, как и у предыдущей.

• Двухступенчатого последовательного типа.

В этом случае сетевая вода разделяется на две части, одна из которых прогоняется через расходный регулятор, а вторая — через нагреватель второго уровня, после чего оба потока сливаются и заполняют отопительную систему.

• Двухступенчатого смешанного типа.

При такой схеме подключения горячего водоснабжения подогревательное устройство первой ступени присоединяется посредством сетевой воды и замыкается в обратную линию, а устройство второй ступени присоединяется параллельным способом относительно отопительной системы. Основное достоинство здесь – небольшой расход теплоты по сравнению с общим объемом ГВС.

• Двухступенчатого смешанного типа с ограничителем расхода воды.

Главное преимущество здесь – возможность применять способность зданий накапливать тепло. В этой схеме расходный регулятор монтируется в точке перехода сетевой воды на второй уровень обогревателя.

Схема теплосети открытого типа

Подобные комплексы регулируются с помощью авторегулятора температуры, а подключение происходит также как и в закрытых системах. Схем такого подключения горячего водоснабжения существует несколько и у каждой есть свои особенности.

• Типовое подключение с использованием терморегулятора. В такой схеме горячая вода будет перемешиваться в недрах терморегуляционного устройства. При этом линия циркуляции ГВС будет монтироваться позади точки водоотведения и позади дроссельной шайбы.
• Комбинированное подключение горячего водоснабжения с водоразбором из обратной линии. Очень удобная схема для понижения колебаний водорасхода и уровня давления в трубопроводе. Нагревательное устройство монтируется в систему последовательным способом.
• Комбинированное подключение горячего водоснабжения с водоразбором из подающей линии. Применятся, если источник воды имеет малую мощность, а для котельной или станции необходимо высокое давление, однако стабильная температура в трубопроводе. Это очень экономичный способ.

холодное водоснабжение в доме – компания «Ярд»

26 Ноября 2020 г.

Система водоснабжения в частном доме — не роскошь, а необходимость. Сегодня даже домовладельцы, использующие коттедж за городом исключительно в качестве дачи, проводят воду в дом.

Выбрать способ подведения воды в загородный дом необходимо до начала строительства. Это позволит заранее оценить стоимость работ и оборудования, включить расходы на обустройство системы в смету, подготовить схему подвода воды к точкам потребления.

Особенности водоснабжения коттеджа

Тем, кто строит коттедж, доступны два способа провести воду в дом: подключиться к центральному водопроводу в населенном пункте или обустроить автономную систему с подачей воды из колодца или скважины. И в том, и в другом случае потребуется проект водоснабжения коттеджа.

Даже при наличии на территории водонапорной магистрали, стоит еще раз подумать, какое выбрать водоснабжение: автономное или централизованное. Это связано с тем, что централизованный водопровод имеет несколько неочевидных на первый взгляд минусов.

Централизованное водоснабжение

Подключение к системе централизованного водоснабжения осуществляется, если в населенном пункте есть центральная магистраль, например, как в коттеджном поселке «Лето-Парк».

Система центрального водоснабжения имеет ряд преимуществ в сравнении с автономной:

• не требует больших вложений на этапе обустройства;
• продолжает работать вне зависимости от наличия или отсутствия электричества;
• обеспечивает любой объем водопотребления;
• за обслуживание трубопровода, поддержку напора, ремонт труб отвечает ресурсоснабжающая организация.

Среди недостатков такой системы — полная зависимость от водоснабжающей компании: воду могут отключить при аварии, на время профилактического обслуживания водопровода, в некоторых поселках водоснабжение отключают на зиму. Качество воды также зависит от поставщика услуг: в некоторые населенные пункты поставляется только техническая вода, непригодная для питья и приготовления пищи.

Кроме того, ежемесячно придется оплачивать счета, тогда как при наличии автономной системы нужны только первоначальные вложения на закупку оборудования и бурение скважины.

Этапы подключения центрального водоснабжения

Подключение к центральному водоснабжению выполняют по следующему алгоритму:

1. Получение разрешения на врезку в центральный водопровод у ресурсоснабжающей организации.
2. Получение ТУ на подключение.
3. Проектирование.
4. Работы по подводу воды к участку, обустройство водопровода в доме.
5. Установка счетчиков.

Автономное водоснабжение

Альтернатива подключения к централизованному водоснабжению — обустройство автономной системы, состоящей из скважины или колодца, насосного оборудования и трубопровода.

Преимущества автономных систем:

• полная независимость от ресурсоснабжающих организаций;
• отсутствие ежемесячных счетов за воду;
• в большинстве случаев — высокое качество воды.

Недостатки у автономного водоснабжения тоже есть. Так как насосная станция водоснабжения для дома работает от электросети, при перебоях с электричеством пользоваться водой не получится.

Бурение скважины или рытье колодца, покупка водоподъемного оборудования требуют больших первоначальных затрат.

Варианты автономного водоснабжения

• Колодец. Сооружение стандартного колодца обычно обходится дешевле бурения. Качество колодезной воды, как правило, ниже, чем артезианской, т.к. сооружение наполняется поверхностными грунтовыми водами. Дебит (количество воды, которое выдает источник в час) у такого варианта невысок. Водоснабжение частного дома из колодца чаще устраивают на дачах.
• Скважина «на песок». Скважина глубиной до 50 метров способна обеспечить водой для технических и других нужд семью из 3-4 человек, ее производительность — до 3 м³/ч. В смете необходимо учесть затраты на приобретение насосного и водоподъемного оборудования.
• Артезианская скважина. Водоснабжение дома из скважины, пробуренной на глубину 50-150 метров, — самый надежный способ организации автономной системы. Водоотдача таких скважин — до 10 м³ в час, срок эксплуатации — до 50 лет.

Стоит учесть, что бурение артезианской скважины обойдется дороже других вариантов устройства автономного водоснабжения. Помимо этого, глубокие скважины требуют получения лицензии на недропользование.

Монтаж автономного водоснабжения

Для обустройства автономной системы необходимо:

1. Выбрать вариант сооружения. При выборе учитывайте геологические условия (глубина залегания вод, состав почвы) и планируемый объем водопотребления.
2. Составить схему водоснабжения.
3. Пробурить скважину или выкопать колодец.
4. Купить и установить оборудование для подачи воды в систему внутреннего водоснабжения: насос или насосную станцию, автоматику, гидроаккумулирующий бак.
5. Выполнить подключение системы.

Схемы водоснабжения коттеджа

Система водоснабжения коттеджа может быть самотечной или напорной.

Схема самотечной системы состоит из точки забора воды (колодца или песочной скважины), колодезного насоса, накопительного бака, разводки труб и точек потребления.

Напорные схемы сложнее: они состоят из скважины, насоса или насосной станции, напорной трубы, подключенной к гидроаккумулятору с автоматикой и реле давления, трубопроводов, ведущих к потребителям.

Стоимость водоснабжения частного дома

При подключении к центральной системе водоснабжения расчет стоимости выполняет обслуживающая организация по своему прайсу. На стоимость подключения влияют диаметр и протяженность трубы, величина нагрузки на сеть в м³/ч.

Смету на автономные системы рассчитывают иначе. На стоимость влияет глубина залегания вод и, соответственно, глубина скважины или колодца, количество точек потребления в коттедже, стоимость выбранного насосного и дополнительного оборудования.

Учтите при выборе автономной системы водоснабжения дома, что цены на бурение 1 погонного метра скважины ниже, чем стоимость одного метрового кольца для колодца. Но скважины бурят намного глубже, поэтому цена сооружения «под ключ» будет выше.

Что выбрать: централизованное или автономное водоснабжение

При выборе системы важен комплекс факторов: наличие технической возможности для врезки в центральный водопровод или бурения скважины, объем потребляемой воды, итоговую стоимость обустройства системы.

Девелоперская компания «Ярд» реализует загородную недвижимость в современных коттеджных поселках «Луговое» и «Лето-Парк». Покупая коттедж в «Луговом», можно рассчитывать на большой дебит подземных вод, высокую мощность водоносной линзы и чистоту воды — оптимальные условия для бурения скважины. В «Лето-Парке» обустроена система центрального водоснабжения.

Схема подключения скважинного насоса для автономного водоснабжения частного дома №9 (полная)

Как подключить погружной скважинный насос?

Итак, Вы приобрели или собираетесь купить погружной скважинный насос и хотите подключить его самостоятельно. Или, у вас уже был подключен скважинный насос для полива и теперь Вы хотите выполнить автоматическое водоснабжение дома.
Эта статья для тех, кто хочет самостоятельно подключить скважинный насос для организации автоматического водоснабжения частного дома или дачи.

Схема подключения скважинного насоса

Погружные скважинные насосы в нашем каталоге

Фитинги и трубы для насосной станции:

1. Ниппель 1” 01034024, 2 шт
2. Обратный клапан 1” 01049035, 1 шт + фильтр сетчатый, 1 шт
3. Труба 32 ПНД 1” 01014138 метраж по требованию
4. Оголовок скважинный ОГС 113-127/32 03013282, 1 шт

5. Отвод 32/90 ПНД 01014042, 1 шт
6. Муфта ПНД с наружн резьбой 01014022, 3 шт
7. Кран шаровый 1″ вн-вн резьба EUROS 01035023, 1 шт, 3 шт
8. Адаптер (штуцер) 5 выходов 1″ 03013007, 1 шт

9. Адаптер (штуцер) 3 выхода 1″ 03013156, 1 шт
10. Кран шаровый со сгоном 1″ EUROS 01035019, 2 шт
11. Колба 10ВВ 10″ 1″ для холодной воды 01006032,  1 шт
12. Подводка внутренняя-наружная 1″ 80 см 01051042, 1 шт
13. Гидроаккумулятор (расширительный бак) 50 л 01061020, 1 шт
14. Манометр D63 0-4 бар 1/4″ 01048025, 1 шт
15. Датчик сухого хода LP/3 03013144, 1 шт

16. Датчик давления PM5 03013125, 1 шт

Выше приведена типовая схема подключения скважинного насоса для организации автоматического водоснабжения частного дома.

Давайте рассмотрим назначение узлов подключения и процесс запуска насоса.

2. Обратный клапан 1” не дает воде стекать обратно в скважину при отключении насоса. Отсекает крупную фракцию песка и силикатов тем самым предотвращая преждевременный износ насоса.

3. Вам потребуется труба. Безусловным выбором будет полиэтиленовая труба ПНД. Она технологична в использовании и дешева относительно труб из других материалов. ПНД расшифровывается как полиэтилен низкого давления. Очень часто многие думают, что эта труба
рассчитана на низкое давление, и применять ее в бытовых сетях нельзя. На самом деле это не так. Стандартная версия трубы рассчитана на 10 атмосфер. А аббревиатура ПНД говорит лишь о способе изготовления трубы. Трубы, изготовленные по методу ПНД, имеют жесткую структуру, а трубы из
полиэтилена высокого давления ПВД мягкие. Как правило, Вам потребуется труба 32 диаметра. Более точно о диаметре трубы можно сказать после расчетов.

4. Скважинный оголовок. На сегодняшний день оголовки выпускаются в пластиковом, чугунном и стальном формате. Например, стальной или чугунный агрегат обладает достаточной прочностью и способен выдержать порядка 500 кг оборудования для скважины.
Пластиковые оголовки предназначены для нагрузки не более 250 кг.
Скажинные оголовки различаются по диаметрам. Наиболее востребованные — от 110 мм до 160 мм.
Как разобраться в обозначении оголовка? Например, ОС 110-32П.
ОС — оголовок скважины.
110 — диаметр крышки и фланца, в мм. Он подойдет для обсадной трубы на 2-3 мм меньшего диаметра.
32 — диаметр отверстия во фланце и обжимного соединения для установки трубы ПНД, в мм.
П — говорит о том, что оголовок пластиковый. Отсутствие буквы говорит о том, что он изготовлен из металла.
Благодаря оголовку решается сразу несколько вопросов:

• Надежно фиксируются насос, кабель, и трубопровод
• Осуществляется защита скважины от мусора, осадков и пыли
• Снижается риск промерзания скважины

При бурении скважины установка оголовка, как правило, входит в стоимость работ. Однако, можно сэкономить на этом, если установить оголовок своими руками.

Монтаж оголовка на скважине:

1. Срежьте обсадную трубу так, чтобы она торчала из земли на 10-15 см. Аккуратно промажьте верх трубы солидолом.
2. Наденьте первый металлический фланец на трубу, прижав его к земле.
3. Надвиньте резиновое кольцо на фланец.
4. Во второй фланец проденьте кабель, трубу и трос.
5. Зафиксируйте трос на карабине и аккуратно опустите насос, удерживая его на тросе.
6. Когда насос достиг дна, приподнимите насос примерно на 0,5-1 м и зафиксируйте крышку оголовка на обсадной трубе штатными болтами.

5, 6. Для соединения трубы с фасонными частями трубопровода понадобятся обжимные соединениядля трубы. Они могут быть, как бронзовыми, так и пластиковыми. Мы рекомендуем остановиться на пластиковых соединениях. Почему? Они дешевле бронзовых соединений почти в 10 раз. А с точки
зрения функциональности ничем им не уступают. Для типовой схемы подключения потребуются три ПНД муфты 32*1” наружная резьба и один ПНД уголок 32.

Трос из нержавеющей стали для вытягивания насоса из скважины в случае его поломки или профилактики. Обычно берут трос диаметром 3 мм. Для троса обязательно приобретается два зажима.

7. Шаровые краны. Краны служат для того, чтобы отсечь давление от колбы при замене картриджа и при ремонте в бытовой сети.

8. Колба фильтра Big Blue и картридж механической очистки 10мкм защищаютсантехническое оборудование от посторонних частиц.

9, 10. Адаптер на 5 и на 3 выходов для подключения манометра, реле сухого хода и реле давления.

12, 13. Датчики автоматического включения / выключения насоса.
Датчик сухого хода защитит Ваш насос от пуска «в сухую» и предотвратить поломку насоса. Реле сухого хода отключает насос в случае, если в скважине заканчивается вода. Является обязательным элементом. В случае его отсутствия есть вероятность перегрева насоса и выхода его из строя. Если вода по какой либо причине слилась из системы, то систему необходимо снова заполнить.
Датчик давления обеспечивает включение насоса, если давление в системе упало — пошло потребление воды.

14. Подводка 1” Гигант. Служит для подключения расширительного бака. Устанавливать подводку меньшего диаметра нельзя.

15. Гидроаккамулятор (расширительный бак). Это накопительная емкость, внутри которой находится резиновая мембрана. Использование расширительного бака дает возможность при малом потреблении воды не включать насос, и покрывать потребности в воде за счет жидкости, хранящейся в баке. Это позволяет увеличить срок службы насоса.
Расширительный бак так же позволяет избежать гидроударов.

Как правильно подобрать емкость бака гидроаккамулятора?
Если количество потребителей не превышает 3-х человек, а установленный насос имеет производительность до 2 кубометров в час, рекомендуется брать бак объемом от 20 до 24 л и выше. Если число потребителей от 4 до 8 человек и производительность насоса до 3,5 кубометров в час, устанавливается бак объемом 50 л и выше. Если количество потребителей больше 10 человек и производительность насосного оборудования составляет больше 5 кубометров в час, выбирают бак 100 л и выше.
В любом случае, чем больше емкость бака, тем меньше включений / выключений насоса. Тем более долгий срок он будет служить.
В зависимости от наличия свободного места можно выбрать как горизонтальный, так и вертикальный бак.

Запуск скважинного насоса

1. Перед началом работы возьмите автомобильный манометр и проверьте давление в гидробаке. В обычных бытовых условиях заводских установок -1,5 атмосферы (бара) будет вполне достаточно.

2. Откройте любой из бытовых смесителей в верхней точке потребления и включите насос. Дайте поработать насосу до тех пор пока из смесителя не начнет поступать непрерывная струя воды без воздуха.  Система полностью заполнена водой.

4. Закройте кран. Пусть насос проработает некоторое время, пока не будет достигнуто заданное значение давления воды в системе, и насос остановится самостоятельно.

Запуск скважинного насоса завершен.
Это система автоматического водоснабжения дома на базе погружного скважинного насоса.


как выглядит схема подключения водоснабжения от скважины и центрального водопровода

На сегодняшний день в жилых помещениях используется две схемы водоснабжения – автономная и с подключением к центральному водопроводу. Принципиальные отличия они имеют только на внешнем участке, и обусловлены они условиями водозабора. Внутренняя схема автономного водоснабжения частного дома и квартиры практически одинаковы и состоят непосредственно из ввода, трубопровода и вентилей. Могут иметь место некоторые отличия, если в квартире есть два ввода – горячей и холодной воды. Также могут существовать некоторые небольшие нюансы при подключении потребителей в систему и схемах водоотвода.

Схема водоснабжения загородного дома, дачи, коттеджа и бани из колодца или скважины

Самый простой способ обеспечить дом и участок необходимым количеством чистой воды – врезка в центральный водопровод. В этом случае необходимо получить разрешение в организации обслуживающей и эксплуатирующей его. Для этого необходимо также позаботится о водоотведении или, проще говоря, канализации. В разрешительных документах будет указано место возможной врезки, глубина залегания трубопровода и гарантированный напор. В этом случае схема водоснабжения дачи или загородного дома будет состоять из внешнего трубопровода, обычно он включает в себя вентиль, косой фильтр, обратный клапан и водомер, и внутренней схемы с вентилем и отводом для слива системы, главным вентилем, позволяющем перекрыть подачу воды в дом, а также разводки с вентилями ко всем предполагаемым потребителям (раковина, душ, стиральная машина и тому подобные).

Но далеко не везде вопрос решается так просто. Во многих районах нет возможности подключения дома к центральному водопроводу или находится столь далеко, что прокладывать линию до него слишком дорого. В этом случае оптимальным решением станет схема водоснабжения из колодца, скважины или каптажной камеры родника. Ввод в систему в этом случае технически намного сложнее. Для водозабора используются электронасосы и насосные станции, которые поднимают воду и по вешнему трубопроводу доставляют ее в гидроаккумулятор, которым может служить обычный напорный бак или гидропневматическая установка. И только после этого делается необходимая внутренняя разводка с вентилями.

Планируя автономную схему водоснабжения из скважины или колодца, особое внимание необходимо обратить на технические характеристики насоса, его производительность и напор (то есть высоту, на которую он может подать воду), кроме этого большое значение имеет и сам резерв источника. Так, колодцы в среднем могут обеспечить 200-300 литров воды, чего вполне хватит для семьи из нескольких человек, но будет явно недостаточно для полива большого участка. Для безопасности и удобства эксплуатации рекомендуется использовать автоматические системы подключения насоса, с защитой от сухого хода и контролем напора в системе.

Дополнительные здания при автономном водоснабжении нередко подключаются путем разводки внешнего трубопровода. Отводы могут быть сделаны, как непосредственно после точки водозабора, так и на любом другом участке основной трубы. Все соединения рекомендуется делать в доступных для осмотра и ремонта местах (смотровых колодцах, подвалах, подполах, или внутри зданий). Так внешние отводные линии может иметь схема водоснабжения бани, летней кухни, садовой беседки или системы полива.

Конечно же, невозможно сегодня представить благоустроенный дом без теплой воды. Для автономной системы есть несколько решений этой задачи. Схема подключения горячего водоснабжения частного дома может включать в себя водонагреватели разного типа: проточные и накопительные газовые и электрические, а также водопроводный контур в отопительных двухконтурных котлах.

По действующим нормативам трубы и все элементы внутренней водопроводной сети должны находится вдоль стен, однако сегодня многие мастера их маскируют фальшстенами или утапливают в штробы. Чтобы избежать трудностей в будущей в случае необходимости ремонта или реконструкции необходимо иметь подробный план разводки в доме с сохранением, всех принятых условных обозначений на схемах водоснабжения. На нем должны быть отмечены не только места пролегания труб, но и все элементы запорной арматуры, водомеры, вентили, смесители, клапаны.

Схема водоснабжения квартиры многоэтажного дома (горячего и холодного)

Схема водоснабжения многоквартирного дома достаточно сложна и может иметь множество элементов, которые не используются в индивидуальных сетях. Однако внутренняя разводка квартиры вполне по силам и не специалисту, и включает в себя ввод (или два) от центрального стояка и отводы к сантехнике и бытовым приборам. Чаще всего на вводе устанавливается вентиль, косой фильтр, обратный клапан, водомер. Также рекомендуется включить в систему фильтр механической очистки. Кроме этого для кухонной раковины могут использоваться фильтры глубокой очистки для питьевой воды.

Фотография и инструкции для посудомоечной машины: Схема подключения воды для посудомоечной машины

Проверьте их на целостность, как описано в разделе 2 5b, и замените в случае неисправности. Если они появятся, выключите воду и затяните компрессионные фитинги. Схема подключения воды в посудомоечной машине

Подключение раковины Caseros Co

Схема установки воздушного зазора в посудомоечной машине Утечка в шланге

Как правильно проверить впускной клапан воды в посудомоечную машину

Если есть небольшой конец на сливе посудомоечной машины, вы можете получить разъем для посудомоечной машины.

Скорее всего, даже вода из раковины при некоторых обстоятельствах может попасть в посудомоечную машину. обычные встраиваемые посудомоечные машины, наиболее широко продаваемый тип, который покупает и тестирует Consumer Reports, имеют ширину 24 дюйма. В нашем рейтинге посудомоечных машин вы увидите более 100 моделей, а также два ящика для посудомоечных машин от Fisher & Paykel, единственной компании, которая в настоящее время производит ящики. Что бы вы ни выбрали, подумайте об использовании моющего средства, прошедшего наши тесты, чтобы получить максимальную отдачу от вашей машины.

Выключить электричество в сеть и отключить подачу воды. К счастью, подобные поверхности опровергают резкие различия от бренда к бренду и даже от модели к модели. Посудомоечные машины более многофункциональны и умны, чем когда-либо, поэтому, если вы знаете, что искать, вы можете отсортировать ряды и найти посудомоечную машину, которая вам больше всего подходит. Электронная серия, покомпонентное изображение моечной системы. Если вы переделываете кухню, выбираете бытовую технику для нового дома или просто модернизируете посудомоечную машину старой модели, мы можем помочь вам найти идеальную посудомоечную машину.Используйте это руководство, чтобы изучить дизайн и отделку посудомоечных машин, узнать, что определяет, насколько тихо работает посудомоечная машина, и узнать о функциях, которые делают посуду блестящей.

Схема подключения воды для посудомоечной машины . В течение следующих нескольких часов проверьте, нет ли утечек в водяных соединениях. Клапан заполнения воды, а также сливной клапан на старых посудомоечных машинах Kitchenaid управляется соленоидом. Посмотрите и скачайте электрические схемы посудомоечной машины frigidaire онлайн.

Посудомоечная машина, посудомоечная машина скачать инструкцию в формате pdf.Я рекомендую использовать плетеный водопровод для подачи воды, потому что их проще установить. Вы можете получить ряд статей с новостными идеями из любого места в считанные секунды.

Кухонная техника, холодильники, варочные панели, настенные печи, микроволновые печи, посудомоечные машины, вытяжки, морозильные камеры, винные центры, ледогенераторы, фильтры для воды, уплотнители, измельчители, умная кухонная техника.Включите электричество и воду. В нынешнюю новую эпоху невероятно легко получить всю информацию о развитии технологий.

Схема подключения посудомоечной машины 09 окт 2019 Привет, дорогие читатели. Слив воды и электрические соединения находятся на дне посудомоечной машины. Этот высокий контур поможет предотвратить попадание сточных вод обратно в посудомоечную машину из мусоропровода.

Неправильно установленный сливной шланг — это, безусловно, самый распространенный дефект, который я обнаруживаю при установке посудомоечной машины, но это также одна из самых простых вещей, которую можно исправить.При замене заправочного клапана используйте OEM. При установке посудомоечной машины вам понадобится несколько деталей, которые вам понадобятся, так называемый, сливной шланг для посудомоечной машины, а также водопровод.

Имейте под рукой ведро, когда вы снимаете старую подачу воды и. Целью контура высокого давления является создание достаточного давления за счет веса воды для закрытия обратного клапана в основании сливного насоса. Низкий контур или засоренный обратный клапан позволят воде, находящейся в сливном шланге, стекать обратно в посудомоечную машину.

Как установить сантехнику посудомоечной машины вместо посудомоечной машины. Подсоедините сливную трубку посудомоечной машины непосредственно к мусоропроводу с помощью хомутов. Установите уровень для посудомоечной машины и закрепите его на нижней стороне столешницы, закрутив винты через монтажные кронштейны.

Деталь или, по крайней мере, убедитесь, что шайба контроля потока такая же, как в оригинальной машине. На фото ниже которое было. Установите на место крышку в основании устройства.

Шланг подключения воды для посудомоечной машины Подключение воды Посудомоечная машина

Подключение воды в посудомоечной машине Установка линии подачи воды в посудомоечную машину

Как установить посудомоечные машины Стиральные машины Homebase

Схема подключения

Схема водяной системы

RV: как все это соединяется

Большинство систем водоснабжения жилых автофургонов работают аналогично тем, которые вы найдете в стандартном доме или квартире.Однако главное отличие состоит в том, что в стационарном доме, когда вы открываете кран или сливаете воду из туалета, вода и отходы появляются и исчезают с минимальными усилиями или без них. Тем не менее, проживание в доме на колесах означает, что вы будете нести ответственность за подачу воды и работу с естественными отходами, и в этой статье я объясню, как работает ваша система водоснабжения и ключевые компоненты, обеспечивающие ее эффективную работу.

Большинство домов на колесах заводского производства, таких как автодома класса A или C, а также буксируемые прицепы, оснащены системой пресной воды и системой утилизации, которая разделяет сброшенную воду на черную или серую воду.Индивидуальные сборки, реставрации и большинство автодомов класса B, вероятно, будут иметь водные системы с совершенно другим дизайном, и в будущей статье я поделюсь некоторыми своими дизайнерскими идеями для ваших водных систем, если вы ищете альтернативу традиционным системам, которые сейчас используются. предлагаемые самыми популярными производителями.

Во-первых, давайте посмотрим на ваш запас пресной воды

Фотография предоставлена: Max RV

. Если в вашем доме на колесах есть резервуар для хранения пресной воды, скорее всего, он будет иметь уличное приспособление с надписью «городское водоснабжение».На этой фотографии вы увидите, что у этого агрегата есть приспособление для подачи, которое подходит для шлангов двух разных размеров, но большинство домов на колесах оснащены только одним штуцером, предназначенным для стандартного садового шланга.

Связанное чтение: Фильтры для воды RV

Совет от профессионала: Вы никогда не знаете, как далеко вам может понадобиться припарковаться от водопровода, поэтому я рекомендую иметь с собой 10-футовый, 25-футовый и 50-футовый шланг.

Затем ваша свежая вода потечет в сборный резервуар.Большинство сборных резервуаров должны иметь переливную трубку, которая сообщит вам, когда ваш резервуар наполнится водой. Однако, если вы используете постоянную подачу воды, вам нужно будет закрыть этот клапан, чтобы вода не протекала через этот клапан, пока ваша система находится под давлением, и вы будете ночевать в одном и том же месте в течение нескольких дней.

Связанное чтение: Дезинфекция резервуара для воды на автофургоне

С другой стороны, когда вы покидаете стройплощадку и хотите долить пресную воду, вам следует открыть клапан, чтобы сообщить, когда следует прекратить наполнять снаряжение водой.Этот перепускной клапан также обеспечит способ выпуска воздуха из вашего резервуара по мере его заполнения водой, что избавит резервуар от чрезмерного расширения и возможного разрушения. В приведенном выше примере фотографии, вероятно, владелец этого дома на колесах снял крышку с другого впускного отверстия, и это позволяет воздуху из резервуара быстро удаляться по мере заполнения резервуара с пресной водой.

Фотография предоставлена: Jayco RV Forums

Когда вы находитесь в глуши или находитесь на объекте без постоянного водоснабжения, вам понадобится водяной насос для снабжения вашей системы пресной водой.Большинство производимых домов на колесах с резервуаром для пресной воды будут иметь 12-вольтовый насос, который забирает воду из вашего резервуара, когда вы хотите получить к нему доступ. Как правило, они подключены так, что, когда вы включаете кран, водяной насос автоматически активируется и будет работать, пока вы не закроете кран клапана. Однако некоторые системы предназначены для ручного включения и выключения насоса при каждом доступе к системе пресной воды, когда городская система водоснабжения не используется. На изображенной здесь установке водяного насоса своими руками вы увидите, что заборник из резервуара с пресной водой расположен справа от насоса и при правильном распределении направляет линию холодной воды к водонагревателю и другой линии. подает холодную воду к смесителям, расположенным в кухонной раковине, раковине в ванной, душе и туалете.Кроме того, если ваша установка оборудована внешним душем, к этому крану также будет подведена линия холодной воды.

Линия подачи воды в водонагреватель продолжается после нагрева воды и обеспечивает подачу горячей воды в раковины для кухни и ванной комнаты для мытья, купания и приготовления пищи, а также для душа. Помимо трубопровода холодной воды, из которого в унитаз подается вода для смыва, все трубопроводы должны сливаться в резервуар для сбора серой воды.

Что такое серая вода?

Серая вода — это использованная вода, которую сливают при мытье посуды, купании в душе в помещении или даже мытье рук или чистке зубов в ванной.Серая вода не является неочищенными сточными водами, но ее следует сливать ответственно, поскольку некоторые виды мыла не являются экологически чистыми и часто могут содержать мелкие частицы пищи, которые потенциально могут привлекать насекомых и паразитов при сливе прямо на землю. Кроме того, небольшие частицы человеческих отходов, такие как обрезки волос после бритья и другие привычки ухода, могут попасть в ваш резервуар для серой воды, и они также не являются экологически чистыми. Чтобы лучше понять назначение вашей системы серых вод, я рекомендую посетить, где я объясню, как работает эта система, и как лучше всего ее слить и поддерживать.

Что такое черная вода?

Проще говоря, черная вода — это неочищенные сточные воды, и от нее всегда нужно избавляться должным образом. Большинство домов на колесах, которые имеют систему водоснабжения, включающую резервуар для пресной и сточной воды, почти наверняка будут иметь резервуар для черной воды для хранения человеческих отходов. В предыдущей статье я поделился с вами некоторыми своими мыслями о том, как лучше всего понять эту систему, а также о том, что вы должны делать, чтобы получить к ней надлежащий доступ и поддерживать ее, и я надеюсь, что вы ознакомитесь с этой статьей, чтобы узнать о некоторых из своих оставшиеся без ответа вопросы о вашей системе черной воды.

Заключительные мысли

Большинство производимых водных систем для жилых автофургонов одинаковы, независимо от класса или размера вашего дома на колесах. Конечно, они зависят от даты производства и размера вашего автофургона, но, как правило, большинство современных домов на колесах всегда следуют простому правилу водопровода … всякая ерунда идет под гору, и пока у вас есть система водоснабжения и канализации, которая следует этому правилу, вы должна иметь соответствующую систему водоснабжения.

Бывают случаи, когда небольшие реставрационные кемперы или автодома класса B будут иметь различные конструкции водоснабжения и отвода сточных вод, и в будущей колонке я надеюсь поделиться некоторыми конструктивными изменениями и модификациями, которые я внес в многочисленные конструкции фургонов и реставрации кемперов I сделали за эти годы для друзей и клиентов.Также не забудьте прочитать мое руководство по поиску и устранению неисправностей в системе водоснабжения жилых автофургонов.

Если вам нужны рекомендации для вашей сантехнической системы, обязательно прочтите эти руководства:

А пока, друзья мои, спасибо за чтение и, как всегда… Я надеюсь увидеть вас там однажды.

Трубы и домашняя сантехника для сантехников своими руками

Как работают водопроводные трубы дома, со схемой материалов и размеров обычных труб для домашнего водоснабжения, канализации и канализации

Два основных типа водопровода обслуживают дом: вода подводящие трубы и дренажно-канализационные трубы.Водопроводные трубы находятся под давлением, а дренажно-канализационные трубы работают самотеком. Другие более специализированные водопроводные системы включают трубопроводы для природного газа и центральные вакуумные системы.

Домашние водопроводные системы © Дон Вандерворт, HomeTips

Водопроводные трубы

Основная водопроводная труба, подключенная к водопроводной сети или к колодцу на вашем участке, подает воду в ваш дом. Если вы когда-нибудь видели, как вода льется из пожарного гидранта, вы имеете некоторое представление о давлении, перемещающем воду.

Как только вода поступает в ваш дом, основная подача делится на одну систему труб для холодной воды и другую, подключенную к водонагревателю, для горячей воды. Трубы горячей и холодной воды часто параллельны друг другу.

Системы отвода сточных вод используют силу тяжести для отвода отходов в канализацию. Грунт, представляющий собой вертикальный участок трубы диаметром от 3 до 4 дюймов, переносит отходы в основной сток, обычно под домом, который стекает в канализацию или септик.

Вентиляционные трубы предотвращают просачивание канализационных газов в ваш дом, а ловушки — изгибы труб, заполненные водой, — не позволяют газам выходить в канализацию.Вентиляционные трубы могут соединяться со штабелями грунта или выходить прямо через крышу.

Типы массивных труб

Типы труб

Единственное, что объединяет все водопроводные системы, — это трубы. От водопровода до газопровода и канализации трубы являются основным материалом домашней сантехники.

Размер и материал трубы могут служить неплохим показателем ее функции. Белые пластиковые, медные и оцинкованные (окрашенные в серебро) трубы диаметром от 1/2 до 1 дюйма обычно несут воду, хотя некоторые оцинкованные стальные, черные стальные и гибкие медные трубы таких же размеров могут пропускать газ.

Черные пластиковые, чугунные и медные трубы большого диаметра (1 1/2 дюйма и больше) часто используются для дренажно-отводной системы. Пластиковая или чугунная труба диаметром 4 дюйма или больше обычно обслуживает основную почвенную трубу, слив и вентиляционную линию, которая обслуживает туалеты и другую сантехнику. Трубы диаметром 1 1/2 дюйма и более обычно обслуживают другие сточные и вентиляционные линии; тонкая пластиковая труба диаметром от 1 1/4 дюйма до 1 1/2 дюйма иногда используется для встроенных систем пылесоса. Вот видео о том, как выбрать трубопровод для подачи воды:

Гибкие медные или пластиковые трубки меньшего диаметра используются для источников воды, питающих льдогенераторы, диспенсеры для горячей воды, фильтры для воды и т. Д. Фитинги могут быть латунными или пластиковыми. Вы также найдете гибкие (иногда ребристые) трубы, идущие от небольшого настенного клапана к туалетам и кранам, и гибкие трубопроводы, предназначенные для подачи газа от клапанов к водонагревателям, сушилкам и другим газовым приборам.

Металлические или пластиковые трубы соединяются с помощью различных фитингов, предназначенных для соединения отрезков по прямой линии, поворота углов, ответвления в двух направлениях, уменьшения или увеличения размера трубы или соединения с каким-либо приспособлением.

Ниже представлены основные типы труб.

Жесткая медная труба

Жесткая медная труба широко используется для трубопроводов водоснабжения. Она прочная и долговечная, противостоит отложению минералов и может работать как с холодной, так и с горячей водой. Медная труба © Дон Вандерворт, HomeTips

Твердая подающая труба продается трех толщин: M (тонкостенная), L (средняя) и K (толстая стена). Большинство надземных водопроводов относится к типу М.

Мягкая медная труба

Мягкая медная труба дороже, чем жесткая медная труба, но она достаточно гибкая, чтобы ее можно было проложить без необходимости в таком количестве фитингов, как жесткая медь.Тип L чаще используется, чем тип M, для надземных применений.

Оба вида медных труб могут быть соединены с помощью неразъемно припаянных фитингов или конусных / компрессионных фитингов, которые можно разобрать.

Стальная оцинкованная труба

Оцинкованные стальные трубы и фитинги были стандартом для водопровода до 1960 года и до сих пор распространены. Оцинкованное цинковое покрытие снаружи устойчиво к ржавчине и коррозии, но со временем внутренние поверхности труб забиваются минеральными отложениями и со временем подвергаются коррозии.

Стальная оцинкованная труба © Дон Вандерворт, HomeTips

Водонепроницаемые соединения выполняются с помощью резьбовых соединений. Стальные оцинкованные трубы большего диаметра используются для вентиляции в некоторых домах.

Чтобы предотвратить коррозию в результате электролиза, которая возникает при соединении двух разнородных металлов, следует использовать диэлектрический переходник везде, где медь соединяется со стальной трубой.

Труба из черного чугуна похожа на оцинкованную сталь, но, поскольку она не сопротивляется коррозии, используется в основном для газопроводов в домах.

Пластиковая труба

Пластиковая труба используется во многих сантехнических системах, поскольку она относительно недорога, проста в установке и не подвержена коррозии. Однако в некоторых местах использование пластиковых труб не допускается по кодам для трубопроводов водоснабжения, поэтому проконсультируйтесь со своим строительным отделом. Пластиковые трубы (ABS) © Дон Вандерворт, HomeTips

Для труб используются несколько типов пластика. Жесткая труба может быть из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) и АБС (акрилонитрил-бутадиен-стирола).ПВХ обычно не используется для горячего и холодного водоснабжения, только для водостока DWV, канализационных труб (DWV). Иногда его используют для наружных водопроводных сетей, особенно в теплом климате, где вода в нем не замерзает. ХПВХ используется для водопровода с горячей и холодной водой — дополнительная буква «C» в начале имеет большое значение для свойств трубы.

Гибкие пластиковые шланги изготовлены из полиэтилена. Все пластиковые трубопроводы рассчитаны на допустимое давление; этот рейтинг указан на внешней стороне трубы.Сантехнические нормы не разрешают использование полиэтилена (также известного как HDPE) для горячего и холодного водоснабжения внутри здания, но полиэтилен используется в наружных линиях водоснабжения, водопроводах и т. Д.

Чугунная труба

Чугунная труба — прочный, долговечный материал, используемый для водопровода DWV. Распространены два типа: старые «ступичные» или «раструбные», соединенные вместе свинцовыми и дубовыми трубами, и более новые «без-ступичные» или «бесшумные» трубы, которые соединяются с помощью специальных резиновых прокладок и нержавеющей стали. ленточные хомуты, называемые «бесцентровыми муфтами».”Муфта без ступицы соединяет отрезки чугунной трубы. Fernco

Как подобрать размер водопроводных труб

При добавлении в дом новых сантехнических приборов или приборов первое, что вам нужно принять во внимание, — достаточно ли у вас давление воды для поддержки ваших добавлений. Ознакомьтесь с местными строительными нормами и правилами, чтобы узнать «единицы оборудования» (показатель, который представляет собой кубические футы воды, используемые в минуту) прибора или нового приспособления. Это скажет вам, какой тип и размер трубы рекомендуется при подключении.

Если вы планируете капитальный ремонт или добавление, чтобы узнать, какой размер трубы использовать для водоснабжения, рассчитайте номинальные характеристики арматуры для всех ваших приспособлений и приборов, а затем приблизьте длину распределительных труб. В большинстве случаев основной трубопровод от улицы до вашего дома имеет диаметр 3/4 или 1 дюйм, в подающих ответвлениях используется труба диаметром 3/4 дюйма, а трубы для отдельных компонентов — 1/2 дюйма.

Помните, что давление воды уменьшается на полфунта на квадратный дюйм на каждый фут трубы, выступающей над вашей системой водоснабжения.Для идеального давления воды в светильники на втором и третьем этажах вам может понадобиться труба большего размера. Местные строительные нормы и правила могут помочь вам определить трубу правильного размера в таких ситуациях.

Советы для сантехников

Хорошо, теперь, когда вы определили, какой тип труб использовать для домашних сантехнических работ, вот очень полезное видео от Хулио Калуори из Go2Learn. Это видео покажет вам типичные ошибки, которые делают мастера при ремонте сантехники самостоятельно, например, неправильные методы пайки меди или соединения разнородных труб.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

1 Введение | Системы распределения питьевой воды: оценка и снижение рисков

EPA.2002c. Анализ пробелов в инфраструктуре чистой воды и питьевой воды. Вашингтон, округ Колумбия: EPA.

EPA. 2005a. Обследование потребностей инфраструктуры питьевого водоснабжения. EPA 816-R-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.

EPA. 2005b. Фактоиды: статистика питьевой воды и грунтовых вод за 2003 год. EPA 816-K-05-001. Вашингтон, округ Колумбия: Управление водных ресурсов EPA.

Фудзивара М., Дж. М. Манваринг и Р. М. Кларк. 1995. Питьевая вода в Японии и США: цели конференции. In: Управление качеством питьевой воды. Р. М. Кларк и Д. А. Кларк (ред.). Ланкастер, Пенсильвания: Technomic Publishing Company Inc.

Григг, Н. С. 2005a. Письмо в редакцию: проектирование систем водораспределения будущего. J. Amer. Водопроводные работы доц. 97 (6): 99–101.

Григг, Н.С. 2005b. Оценка и обновление систем распределения воды. J. Amer. Водопроводные работы доц. 97 (2): 58–68.

Гриндлер, Б. Дж. 1967. Вода и права на воду: трактат о законах воды и смежных проблемах: восточный, западный, федеральный.Том 3. Индианаполис, Индиана: Компания Аллана Смита.

Ханке, С. Х. 1972. Ценообразование на городскую воду. Стр. 283–306 In : Государственные цены на общественные товары. С. Мушкин (ред.). Вашингтон, округ Колумбия: Городской институт.

Офис страховых услуг. 1980. График пожарной безопасности. Нью-Йорк: Управление страховых услуг.

Якобсен, Л. 2005. Водный район долины Лас-Вегаса. 18 апреля 2005 г. Представлено в комитет СРН по системам распределения коммунального водоснабжения.Вашингтон.

Jacobsen, L., and S. Kamojjala. 2005. Полные системные модели и интеграция с ГИС. In: Proceedings of the AWWA Annual Conference and Exposition, San Francisco, CA.

Jacobsen, L., S. Kamojjala и M. Fang. 2005. Интеграция гидравлических моделей и моделей качества воды с другими коммунальными системами: тематическое исследование. In: Proceedings of the AWWA Information Management and Technology Conference, Denver, CO.

Йоханнесен, Дж., К. Киннер и М.Велардес. 2005. Двойные системы распределения: опыт водного района на ранчо Ирвин. 13 января 2005 г. Представлено в комитет СРН по системам распределения коммунального водоснабжения. Ирвин, Калифорния.

Кирмейер, Г., У. Ричардс и К. Д. Смит. 1994. Оценка систем распределения воды и связанных с этим исследовательских потребностей. Денвер, Колорадо: AwwaRF.

ЛеШевалье, М., Р. Гуллик и М. Карим. 2002. Потенциал риска для здоровья от проникновения загрязняющих веществ в систему распределения из-за скачков давления.Черновик белой книги о системе распространения. Вашингтон, округ Колумбия: EPA.

Ли, С. Х., Д. А. Леви, Г. Ф. Краун, М. Дж. Бич и Р. Л. Кальдерон. 2002 г. Эпиднадзор за вспышками болезней, передающихся через воду, в США, 1999–2000 гг. MMWR 51 (№ SS-8): 149.

Леви Ю., С. Пернетт, О. Вейбл и Л. Киен. 1997 г. Демонстрационная установка спутниковой обработки в системе распределения с использованием ультрафильтрации и нанофильтрации. Стр. 581–595 В : Материалы конференции AWWA по конференции мембранных технологий.Новый Орлеан, Луизиана.

Mayer, P., W. B. DeOreo, E. M. Opitz, J. C. Kiefer, W. Y. Davis, B. Dziegielewski, and J. O. Nelson. 1999. Конечное использование воды в жилых домах. Денвер, Колорадо: AwwaRF.

Мале, Дж. У. и Т. М. Вальски. 1991. Системы распределения воды: Руководство по поиску и устранению неисправностей. Челси, Мичиган: Lewis Publishers, Inc.

Мур, Б. К., Ф. С. Кэннон, Д. Х. Мец и Дж. Де Марко. 2003. Структура пор GAC в Цинциннати во время полномасштабной обработки / реактивации. J. Amer. Водопроводные работы доц.95 (2): 103–118.

замен водопровода: проблемы с водопроводом и чем мы можем помочь | Блог Pipe Spy

Иногда простая процедура установки поршня не решает ваших сантехнических нужд.

Большинство домовладельцев в тот или иной момент испытывают проблемы с водопроводом (или с водопроводом), и во многих случаях для исправления ситуации требуется профессионал. Вот некоторые вещи, которые вам нужно знать, если вам понадобится ремонт или замена водопровода.

Что такое водопровод в доме?

Водопровод — это основная (или «основная») труба, по которой вода идет в ваш дом. Обозначенная на приведенной выше схеме «частная линия водоснабжения», она обычно находится под землей и соединяет ваш дом с источником воды в вашем районе. Ваш водопровод не следует путать с вашей частной канализационной трубой, которая отводит использованную воду и сточные воды из дома.

Общие проблемы водопровода

Со временем в водопроводе могут образоваться дыры или трещины, обычно в результате внешней коррозии из-за почвы или мороза.

Водопроводные трубы находятся под давлением, поэтому разрыв водопровода приведет к тому, что вода будет вытекать из трубы и в конечном итоге на уровень поверхности, будь то улица, лужайка перед домом или подвал вашего дома. Это также может привести к загрязнению воды в доме. В этом случае крайне важно отказаться от использования бытовой техники или питьевой воды.

Обычно в доме есть запорный клапан, который перекрывает поток воды через магистраль в аварийной ситуации. Если коммунальное предприятие не перекрывает подачу воды сначала, вы можете найти запорный клапан домовладельца (рядом со счетчиком воды) и отключить подачу воды самостоятельно.Делается это ключом от водомера.

Негерметичный водяной клапан также является распространенной проблемой. Некоторые типы водяных клапанов (например, задвижки) более подвержены утечкам. Возможно, удастся затянуть уплотнительную гайку на водяном клапане, чтобы остановить утечку. Другие методы самостоятельной работы включают добавление дополнительных шайб или замену старых шайб. Однако в большинстве случаев для устранения утечки лучше всего вызвать профессионального сантехника. При замене клапана потребуется профессиональная помощь.

Как обнаружить утечки в водопроводе

Незаметная утечка в водопроводе может вызвать серьезные (и дорогостоящие) структурные повреждения вашего дома.Это может включать повреждение полов и стен, проблемы с плесенью и плесенью, а также отходы воды, которые вредны для окружающей среды и увеличивают счета за воду.

Как узнать, есть ли утечка в водопроводе или других частях водопровода? Мокрые пятна или плесень на полу и стенах часто являются одним из намеков. Вы можете прочитать наш полный список симптомов неисправности канализационной сети здесь; некоторые из них относятся к утечкам в водопроводе (а именно номера 8 и 9).

Помните, что утечки часто находятся в труднодоступных местах, например, под плитой или на лужайке, скрытые от глаз до тех пор, пока они не нанесут значительный ущерб.Единственный способ точно узнать, что ваша сантехника протекает, — это убедиться, что все водные щели отключены, и посмотреть на счетчик воды, чтобы узнать, течет вода или нет, или нанять компанию по обнаружению утечек. Обнаружение утечек — это особый навык, и наша команда рада направить вас к местному специалисту по обнаружению утечек, технология которого точно обнаружит любые утечки в вашей сантехнике.

Советы по ремонту и замене водопроводной магистрали

Если в вашей водопроводной магистрали обнаружена утечка, важно устранить ее как можно скорее, чтобы избежать долговременного повреждения дома и имущества.

Вот некоторые вещи, о которых следует помнить.

1) Выберите полную замену при наличии красных флажков

Красные флажки водопровода включают:

• Дом старше 50 лет
• Проблемы с водопроводом сохраняются в течение многих месяцев / лет

Это все признаки того, что ремонт может не решить вашу проблему с водопроводом.

2) Выберите бестраншейную замену

Бестраншейная технология позволяет заменить поврежденный водопровод, не выкапывая большую яму на всей территории.Эта стратегия сейчас чрезвычайно популярна среди домовладельцев. Узнайте больше о бестраншейной замене труб.

3) Знайте, прежде чем копать

Знаете ли вы, что в США каждые 6 минут подземные коммуникации повреждаются? Перед тем, как приступить к ремонту или замене водопровода, очень важно, чтобы телефон позвонил по телефону 8-1-1 , чтобы поговорить с инспектором коммунального трубопровода, чтобы вы и / или ваш специалист по ремонту труб были должным образом защищены от таких опасностей, как электрический ток. Узнайте больше о замене подземных коммуникаций и услуге 8-1-1.

4) Избегайте самостоятельного ремонта

В некоторых онлайн-видео и статьях описаны основные шаги, необходимые для ремонта трубы, но, по нашему опыту, эту работу лучше всего доверить профессионалам. Те, кто пытается сделать ремонт своими руками, часто в конечном итоге платят больше, что приводит к дорогостоящему ремонту. После того, как самоделка пойдет не так, может быть даже больше повреждений.

Узнайте, почему вам следует избегать ремонта канализационных труб своими руками.

Поговорите со специалистами по сантехнике

Чтобы получить индивидуальную помощь в понимании ваших проблем с водопроводом, или задать вопрос о замене водопровода или любых других проблемах с водопроводом в вашей собственности, свяжитесь со специалистами Pipe Spy.

Руководство по установке системы обратного осмоса

Схема установки обратного осмоса

Скачать Руководство по установке обратного осмоса Анимация установки обратного осмоса
Требуется Adobe Acrobat Reader

Также просмотрите наши разнесенные диаграммы внизу этого руководства.

Ваша система обратного осмоса (RO) была протестирована на правильность ее работы. Чтобы ваша система прослужила годы безотказной работы, рекомендуется следующее периодическое обслуживание:

• Предварительные фильтры (осадок) — один раз в год
• Фильтр предварительной очистки (угольный блок (и)) — один раз в год
• Мембрана обратного осмоса — обычно каждые 2 года
• Постфильтр (угольный) — один раз в год

Компоненты системы обратного осмоса

• Модуль обратного осмоса

  Модуль обратного осмоса является основным компонентом и содержит предварительные фильтры, мембрану и постфильтр.Предусмотрен кронштейн, чтобы их можно было установить под раковиной или в подвале.

• Угловой запорный клапан

  Угловой запорный клапан подключается к линии холодной воды для подачи воды в систему обратного осмоса и обеспечивает простую возможность перекрыть подачу воды при обслуживании устройства.

• Предварительный фильтр # 1

  Выдувной из расплава полипропиленовый фильтр удаляет более крупные частицы, такие как грязь, ржавчина и отложения.

• Предварительный фильтр №2 (и 3, если применимо)

  Углеродный блок 10 микрон удаляет хлор и химические загрязнения в питательной воде и защищает мембрану обратного осмоса.

• Автоматический запорный клапан

  Автоматический запорный клапан закрывается, когда резервуар для хранения полон, и перекрывает подачу воды для экономии воды. Клапан активируется, когда давление в баллоне составляет 2/3 от давления подачи.

• Мембрана

  Мембрана обратного осмоса Тонкопленочные композитные мембраны уменьшают содержание растворенных минералов, металлов и солей. В этом процессе вредные соединения отделяются мембраной от воды, а загрязнения смываются в канализацию.

• Постфильтр

  Постфильтр с активированным углем из скорлупы кокосового ореха предназначен для окончательной «полировки» и удаления вкусов, запахов и обеспечения воды с прекрасным вкусом.

• Баллон-дозатор

  Бак-дозатор вмещает воду, очищенную обратным осмосом, готовую к использованию.

• Кран для питьевой воды

  Смеситель обратного осмоса используется для подачи очищенной воды, когда вы этого хотите.

• Дренажный зажим

  Седельный клапан для сточных вод соединяется со сливом для удаления отработанной воды из системы обратного осмоса.

• Трубки

  Трубка соединяет все компоненты обратного осмоса.

• Фитинги быстрого соединения

  Фитинги быстрого соединения используются для необходимых соединений труб. Эти фитинги соединяются путем проталкивания трубки в фитинг с небольшим сопротивлением до тех пор, пока трубка не войдет в фитинг. Просто сделайте чистый разрез в трубке и осторожно вставьте трубку, пока она не перестанет двигаться. Чтобы убедиться, что ваша трубка плотно прилегает, осторожно потяните ее назад; он должен поймать.Всегда проверяйте герметичность, чтобы обеспечить водонепроницаемое соединение. (см. рисунок 1).

Инструменты

В зависимости от конкретной установки могут потребоваться следующие инструменты:

• 3/8 дюйма с регулируемой скоростью электродрель ; (2500 об / мин лучше всего для нержавеющей стали)
• 1/8 «, 1/4» и 1/2 « сверла по металлу
• 1/8 «, 1/4» и 1/2 « сверла по бетону (для фарфоровых раковин)
• Отвертка с крестообразным шлицем
• 6 « разводной ключ
• Тефлоновая лента и резак для пластиковых труб
• Молоток и кернер

Расположение системы

Ваша система обратного осмоса может быть установлена ​​под раковиной или в подвале.Не устанавливайте блок в местах, где он может подвергаться воздействию отрицательных температур. Можно также рассмотреть возможность подключения к ледогенератору или другому удаленному месту, если подключение может быть выполнено без использования труб длиной более 12 дюймов, в противном случае может потребоваться нагнетательный насос. Можно попытаться выполнить более дальние прогоны, и насос можно будет добавить позже, только если это необходимо.

Рекомендации по размещению компонентов следующие:

• Смеситель

  следует размещать на раковине или рядом с ней, где обычно требуется питьевая вода / вода для приготовления пищи.Если существующее отверстие недоступно, требуется 2-дюймовая плоская поверхность для установки крана. Толщина монтажной поверхности не должна превышать 1-1 / 4 дюйма, в противном случае потребуется удлинитель крана (не входит в комплект).

• Бак дозатора

  можно разместить там, где это удобно, в пределах десяти футов от крана. Под раковиной, в соседнем шкафу или на стропилах в подвале — отличный выбор. Полные баки могут весить более тридцати фунтов; поэтому убедитесь, что все используемые стеллажи надежно закреплены. Бак-дозатор можно ставить на бок или вертикально.

• Устройство обратного осмоса

  может быть установлено с любой стороны раковины, в задней части шкафа или в подвале. Установка устройства с левой или правой стороны шкафа под раковиной обеспечивает более легкий доступ к устройству для будущего обслуживания.

• Угловой запорный клапан

  используется для подачи питательной воды к установке обратного осмоса. Расположите эту сборку как можно ближе к установке обратного осмоса. Соединения между верхней частью холодной водой запорным клапана и нижней частью стояк трубы, которая проходит между вашим холодной водой запорным и краном.Узнайте у местного дилера, какие альтернативы можно использовать вместо переходника углового упора, если его нельзя установить под раковиной.

• Сливной патрубок

  используется для соединения сточной воды со сливом под раковиной. Он предназначен для установки вокруг стандартной дренажной трубы с наружным диаметром 1-1 / 2 дюйма. Сливной седловой клапан всегда должен устанавливаться перед (над) p-образным сифоном и на вертикальном или горизонтальном патрубке. Не устанавливайте сливной патрубок рядом с мусорным баком. утилизация, чтобы избежать засорения дренажной линии мусором.

Подготовка системы

Откройте картонную коробку, извлеките компоненты и проверьте наличие всех деталей.

Этапы установки

Все сантехнические работы должны быть выполнены в соответствии с государственными и местными правилами водопровода. В некоторых муниципалитетах может потребоваться установка лицензированным сантехником. Для получения дополнительной информации обратитесь к местным правилам водоснабжения.

1. 1. Установка смесителя

   Если в мойке есть распылитель, его можно отсоединить для установки смесителя.Для герметизации соединения распылителя потребуется заглушка или заглушка, или распылитель можно оставить подключенным под раковиной.

   Чтобы проделать монтажное отверстие для крана (если отверстие для распылителя или другое существующее отверстие не используется), проверьте ниже, чтобы убедиться, что сверло не мешает ничему внизу. Требуется 2-дюймовая плоская поверхность, не превышающая толщину 1-1 / 4 дюйма.

   Смеситель следует располагать так, чтобы он опорожнялся в раковину, а излив для удобства поворачивался свободно.Если в раковине есть отверстие, в которое можно вставить смеситель обратного осмоса, сверление не требуется. Приступите к установке смесителя.

   Порядок установки фарфора, эмали, керамики на металле или чугуна:

   Необходимо принять меры для проникновения фарфора в металлическую основу и предотвращения сколов и царапин.

   Процедуры:

   • Отметьте центр кернером для пилотного отверстия 1/4 дюйма.
   • Осторожно просверлите пилотное отверстие с каменной ямой в фарфоре и остановите его, когда появится металл. (Используйте легкое давление и медленную скорость)
   • Смените сверло на стандартное сверло по металлу, чтобы продолжить резку металла под фарфоровой поверхностью.
   • Продолжайте увеличивать пилотное отверстие с помощью более крупных резцов по камню и металлу, пока отверстие не станет 1/2 дюйма.

   Порядок установки моек из нержавеющей стали

   Процедуры:

   • Отметьте центр кернером для пилотного отверстия 1/4 дюйма.
   • Просверлите пилотное отверстие.
   • Продолжайте увеличивать отверстие сверлом большего размера, пока оно не станет 1/2 дюйма.
   • Очистите острые края.

   Примечание. В некоторых муниципалитетах требуются смесители с воздушным зазором . Для этих смесителей требуется отверстие 1-1 / 4 дюйма в раковине, а не отверстие 1/2 дюйма, необходимое для стандартного смесителя, включенного в систему обратного осмоса. Чтобы сделать отверстие размером 1 1/4 дюйма для установки смесителя с воздушным зазором, требуются специальные инструменты, такие как перфоратор для шасси (нержавеющая сталь) или резак Relton (фарфор), если достаточно большое отверстие еще не доступно.Обратитесь к местному дилеру за дополнительной информацией.

2. 2. Установка смесителя

   Снимите крепеж с резьбового стержня. Хромированные опорные пластины и резиновые шайбы скользят по стойке к корпусу смесителя.

   Проденьте стержень с резьбой в отверстие раковины и сориентируйте кран. Снизу раковины наденьте стопорную шайбу и шестигранную гайку на резьбовой стержень и затяните гаечным ключом.

   Примечание: Лучше попросить кого-нибудь держать кран над раковиной, чтобы он не сдвинулся с места.Если это невозможно, затяните шестигранную гайку до тех пор, пока она не будет затянута чуть меньше, чем полностью. Затем поверните основание смесителя над раковиной, затягивая его, ориентируя смеситель в нужном месте.

3. 3. Угловой запорный клапан и трубка Установка

   Угловой запорный клапан John Guest обеспечивает простое и легкое соединение между угловым упором (перекрытие холодной воды) и нижней частью стояка. Угол Запорный клапан имеет встроенный запорный и обеспечивает подключение питания питания для системы обратного осмоса.

   Процедура установки: (См. Рисунок 2)

   1. Отключите подачу холодной воды с помощью углового выключателя, расположенного под раковиной.
   2. После закрытия клапана сбросьте давление, открыв ручку смесителя со стороны холодной воды.
   3. С помощью разводного ключа, отсоединить стояк трубку от существующей холодной воды запорного.
   4. Переместить трубки от клапана, чтобы освободить место для John Guest углового упора клапана.
   5. Подключите поворотный конец John Guest углового упора клапана на резьбу холодной воды запорной. Это соединение следует затягивать только вручную.
   6. Подключение стояк трубки к мужскому концу John Guest угловому упору клапана и затяните с помощью гаечного ключа.
   7. Connect длина 1/4″ трубки между фитингом John Guest на угловом упоре клапана и входом блока обратного осмоса.



   Гибкие переходные трубки:

   Большинство используемых в настоящее время стояков изготовлены из гибкого материала: плетеной нержавеющей стали, плетеной пластмассы или серых пластиковых трубок 3/8 дюйма.Эти гибкие трубки проще всего использовать с запорным клапаном John Guest Angle, потому что 2 дюйма дополнительного пространства, необходимого для адаптера крана, можно легко разместить, согнув этот тип стояка. Более короткая стояк не понадобится.

   Медные стояки:

   Если стояк труба изготовлена ​​из меди вам нужно будет либо сделать изгиб в меди, чтобы для 2″ пространства, необходимых для John Guest углового упора клапана. Если медная труба 3/8″ , сгибание может легко сделать вручную.

   Угловой запорный клапан John Guest работает с запорными клапанами 3/8 дюйма и стояками. В некоторых случаях в старых сантехнических системах могут использоваться запорная труба и стояк большего размера. В этом случае потребуется либо заменить старый клапан и стояк с новыми частями 3/8 дюйма или используйте альтернативное соединение для подачи воды в систему обратного осмоса. Альтернативными вариантами являются самопроникающие клапаны, Т-образные фитинги и переходники для кранов, которые соединяются между краном и верхней частью стояка.

   За дополнительной помощью обращайтесь к своему дистрибьютору или к специалисту по установке.

   Щелкните здесь, если у вас есть самопроникающий клапан для клапана подачи


   3-А. Установка самопроникающего клапана и трубопровода

   Самопроникающий клапан (не входит в комплект) предназначен для использования с медными или хромированными медными трубками с внешним диаметром от 3/8 до 1/2 дюйма, ХПВХ и гибкими серыми стояками размером не менее 3/8 дюйма. не следует использовать на трубках с оребрением, гофрированными, армированными пластиковыми или стальными оплетками.Узнайте у местного дилера, какие альтернативы можно использовать вместо самопроникающего клапана, если его нельзя использовать под вашей раковиной.

   Установка с использованием медных трубок / трубок или трубок, ХПВХ и серых гибких вертикальных трубок: (см. Рисунок 2-A)

   1. Отключить вентиль холодной воды из-под раковины или вентиль на водопроводе на весь дом.
   2. Перед установкой седлового клапана убедитесь, что прокалывающая трубка не выступает за резиновую прокладку.
   3. Установите седловой клапан на трубу / трубу (как показано на рисунке 3)
   4. Поверните ручку по часовой стрелке до упора, чтобы проткнуть трубу / трубу (в этом положении клапан закрыт)
   5. Включить подачу воды в напорную линию холодной воды.
   6. Затяните гайку / уплотнение с помощью гаечного ключа вокруг штока клапана.
   7. Подсоедините трубку к клапану подачи воды с помощью латунной стяжной гайки, вставки ребра жесткости и пластмассовой втулки.
   8. Чтобы открыть клапан, поверните ручку против часовой стрелки.

   Седельные клапаны с трубами из других металлов:

   1. Отключить подачу холодной воды.
   2. Просверлите отверстие 3/16 дюйма в желаемом месте.
   3. Убедитесь, что прокалывающая трубка не выступает за резиновую прокладку.
   4. Установите седловой клапан на трубу, совместив его с отверстием.
   5. Поверните ручку седлового клапана по часовой стрелке, чтобы закрыть клапан.
   6. Затяните гайку / уплотнение вокруг штока клапана гаечным ключом.
   7. Подсоедините трубку к клапану подачи воды с помощью латунной стяжной гайки, вставки ребра жесткости и пластмассовой втулки.
   8. Включите подачу холодной воды.
   9. Чтобы открыть клапан, поверните ручку против часовой стрелки.
   Щелкните здесь, если у вас есть переходник для смесителя для клапана подачи.


   3-Б.Переходник для крана, шаровой кран и установка трубок

   Переходник для смесителя (не входит в комплект) и шаровой кран (в комплект не входит) будут работать со всеми стандартными кухонными смесителями и обеспечивать надежное соединение для подачи питательной воды в установку обратного осмоса.

   Процедура установки: (См. Рисунок 2-B)

   1. Отключите подачу холодной воды с помощью углового выключателя, расположенного под раковиной.
   2. После закрытия клапана сбросьте давление, открыв ручку смесителя со стороны холодной воды.
   3. С помощью разводного гаечного ключа или ключа для раковины отсоедините стояк от нижней части крана.
   4. Проденьте внутреннюю сторону переходника для смесителя с охватываемой стороной крана.
   5. Наденьте стояк на нижнюю часть переходника крана.
   6. Подсоедините отрезок трубки 1/4 дюйма между фитингом на стороне переходника крана и шаровым клапаном.

   Гибкие переходные трубки:

   Большинство используемых в настоящее время стояков изготовлены из гибкого материала: плетеной нержавеющей стали, плетеной пластмассы или серых пластиковых трубок 3/8 дюйма.Эти гибкие трубки проще всего использовать с переходником для смесителя, потому что 2 дюйма дополнительного пространства, необходимого для переходника для смесителя, можно легко разместить, согнув этот тип стояка. Более короткая стояк не потребуется.

   Медные стояки:

   Если ваша стояковая трубка сделана из меди, вам нужно будет либо сделать изгиб в меди, чтобы оставить 2 дюйма пространства, необходимого для переходника крана. Если медная трубка составляет 3/8 дюйма, ее можно легко согнуть. рукой.

   Если медная труба стояка больше 3/8 дюйма, рекомендуется вырезать 2 дюйма от нижней части стояка, чтобы оставить необходимое пространство. Резак для медных труб — идеальный инструмент для этого разреза, хотя можно использовать ножовку. Если сделан разрез, необходимо установить новое компрессионное кольцо (не входит в комплект), чтобы создать новое водонепроницаемое соединение с стояком и угловым запорным запорным клапаном.

4. 4.Установка сливного седлового клапана

   Сливной патрубок используется для соединения сточных вод со сливом под раковиной, который предназначен для установки вокруг стандартной дренажной трубы с наружным диаметром 1-1 / 2 дюйма. Сливной седловой клапан всегда должен устанавливаться перед (над) сливным отверстием. сифон и на вертикальном или горизонтальном водостоке.Не устанавливайте сливной патрубок рядом с мусоропроводом, чтобы не засорить сливную линию мусором.

   Порядок установки: (См. Рисунок 3)

   1. Установите сливной седловой клапан в выбранное место и отметьте отверстие.
   2. Просверлите отверстие 1/4 «на отметке через одну сторону трубы.
   3. Снимите подкладку с прокладки и приложите липкую сторону к половине фитинга сливного хомута вокруг отверстия.
   4. Поместите обе половины сливного патрубка на сливную трубу так, чтобы отверстие совместилось с просверленным отверстием. Используйте небольшое сверло, чтобы убедиться, что дренажный хомут правильно выровнен.
   5. Закрепите зажим сливного седла на клапане с помощью прилагаемых болтов и гаек. (Не затягивайте слишком сильно и убедитесь, что между половинками седла с каждой стороны есть равное пространство)

5. 5.Начальные соединения трубопровода

   Для удобства установки под раковиной, на данном этапе может оказаться целесообразным завершить соединения труб под раковиной.

6. 6. Установка компонентов обратного осмоса

   Требуется установка картриджа

   Отстойный картридж, картридж (и) угольного блока и мембрана обратного осмоса должны быть установлены в установке обратного осмоса. Картриджи поставляются в санитарной упаковке.Пожалуйста, мойте руки или используйте перчатки при работе с картриджами.

   Картридж отстойника из полипропилена, полученного методом экструзии с раздувом из расплава, является первым на впускной стороне, за ним следует картридж (ы) угольного блока (CBC10-10). Оба этих картриджа можно установить любым концом вперед. Мембрана входит в корпус мембраны концом уплотнительного кольца вперед. Убедитесь, что мембрана обратного осмоса вставлена ​​в корпус мембраны до упора.

7. 7.Установка установки обратного осмоса

   Блок обратного осмоса обычно устанавливается на правую или левую боковую стенку шкафа мойки, в зависимости от того, где должен быть расположен подающий бак. Обычно агрегат устанавливается спереди шкафа, а резервуар — сзади.

   Чтобы установить устройство, поднимите его как минимум на 2 дюйма от пола, выровняйте и отметьте расположение необходимых монтажных отверстий. Просверлите отверстие для крепежных винтов и установите винты, позволяющие прорезям монтажного кронштейна скользить по ним.

   Примечание: Если боковые стенки шкафа не сплошные, устройство может стоять на полу с винтами, используемыми только для того, чтобы удерживать его напротив шкафа в вертикальном положении.

8. 8. Размещение резервуаров предварительного наполнения и подачи

   Рекомендуется предварительное наполнение резервуара для хранения, чтобы давление было достаточным для проверки на утечки, и воды для промывки угольного постфильтра. Для этого подсоедините линию подачи, которая будет обслуживать установку обратного осмоса, непосредственно к резервуару-дозатору.Для этой цели предусмотрен переходник 3/8 «x 1/4». Позвольте воде заполнить мочевой пузырь до упора. Закройте клапан резервуара, отключите давление подачи, отсоедините трубку от редуктора и снимите редуктор с клапана резервуара.

   Резервуар подачи должен быть размещен под прилавком или в пределах 10 футов от установки обратного осмоса.

   Примечание: В баллонах предварительно находится давление воздуха 7 фунтов на квадратный дюйм.

9. 9.Окончательные соединения трубопровода

   После установки всех компонентов завершите окончательные соединения трубок в соответствии со следующими инструкциями:

   1. Трубки должны повторять контур шкафов.
   2. Отрежьте трубы до нужной длины, используя квадратные надрезы и подходящий режущий инструмент.
   3. Убедитесь, что на трубке нет перегибов.
   4. Держите трубки от установки обратного осмоса к резервуару и крану как можно короче для обеспечения хорошего потока.
   5. Дренажная линия представляет собой короткую трубку диаметром 1/4 дюйма, соединенную с корпусом мембраны. На этой трубке установлен 3-дюймовый цилиндрический ограничитель дренажного потока. Здесь дренажная линия подключается к установке обратного осмоса. Не снимайте ограничитель дренажного потока, так как это вызовет отказ системы.

Подключение ледогенератора

(опция, требуется тройник и дополнительный запорный клапан, не поставляемые с блоком обратного осмоса)

Блок обратного осмоса можно подключить к любому стандартному льдогенератору холодильника или льдогенератору / диспенсеру воды.

Не подключайте к барному льдогенератору коммерческого типа!

Для завершения этой операции подсоедините тройник с запорным клапаном к трубке крана и проведите трубку к холодильнику. (Подсоединение к существующим медным трубкам не рекомендуется из-за возможной коррозии) Выключите ледогенератор в морозильной камере перед отключением существующей линии подачи водопроводной воды в холодильник. Включите ледогенератор после того, как система обратного осмоса была слита несколько раз и в баке будет полный запас воды.

Линии ледогенераторов

часто проходят по стропилам недостроенных подвалов или готовых подвалов с подвесными потолками, а затем до холодильника. Если в подвале жесткий потолок, такой вариант не подходит, и линию придется проводить через шкафы. В случаях, когда подвал или шкафы, соединяющие раковину и холодильник, недоступны, подключение ледогенератора невозможно.

Примечание: Перед выполнением любого обслуживания системы обратного осмоса выключите клапан ледогенератора и блок ледогенератора.Включите снова только после того, как система обратного осмоса будет продезинфицирована и промыта.

Запуск системы

Перед вводом в эксплуатацию

1. Проверить все фитинговые соединения.
2. Откройте шаровой кран, дайте системе создать давление и проверьте на утечки.
3. Откройте клапан на бачке-дозаторе и открывайте кран, пока не потечет вода.
4. Закройте кран, подождите пять минут и проверьте герметичность.
5. Позвольте системе произвести полный бак воды обратного осмоса.(2-3 часа)

Система промывки и проверка работы

1. Поднимите рычаг крана вверх, и кран останется включенным. Сделайте это и дайте резервуару полностью слиться с водой.

   Не используйте эту воду!

2. Закройте кран и еще раз проверьте систему на предмет утечек.
3. Позвольте системе производить воду в течение 4 часов, к этому моменту резервуар-дозатор будет заполнен.
4. Снова откройте кран и дайте баку опуститься во второй раз.

   Не используйте эту воду!

5. Закройте кран и дайте устройству слить еще один резервуар с водой.
6. В этот момент можно открыть линию подачи к соединению льдогенератора (опция), и вода обратного осмоса готова к употреблению.

Замена фильтров и дезинфекция системы

Каждый год фильтры в системе необходимо заменять. Обычно мембрану можно заменять раз в два года, но предварительные фильтры и постфильтры следует менять ежегодно, а в некоторых случаях и чаще.

Замена фильтра

1. Перекройте клапан на бачке обратного осмоса.
2. Отключить давление питательной воды.
3. Откройте кран обратного осмоса, чтобы сбросить давление.
4. С помощью прилагаемого гаечного ключа снимите корпус фильтра.
5. Выбросьте старые фильтры.
6. Очистите корпуса фильтров щеткой для очистки.
7. Выполните шаги по дезинфекции, указанные в разделе «Санитарная обработка системы».
8. Установите новые фильтры в систему.
9. Снимите и замените фильтр GAC Post. Снимите фитинги со старого постфильтра, повторно нанесите тефлоновую ленту и установите фитинги в новый постфильтр.
10. Включите давление подачи.
11. Откройте вентиль бака.
12. Дайте воде в резервуаре вымыть постфильтр и дайте ему слить, пока он не опустеет. Перед использованием воды выполните еще 2 полных цикла для слива.

Замена мембраны

1. Снимите подающую трубку с конца корпуса мембраны, который имеет только 1 трубку.
2. Отвинтите колпачок от кожуха мембраны.
3. Удалите мембрану плоскогубцами.
4. Очистите корпус мембраны щеткой.

Примечание: При установке новой мембраны обязательно вдавите мембрану в корпус до упора. При каждой замене фильтров рекомендуется проводить дезинфекцию системы.

Санитарная обработка системы

После того, как все фильтры удалены из системы, корпуса очищены, бак пуст, а кран открыт…

1. Налейте 1 галлон воды в чистое ведро.
2. Добавьте 1 чайную ложку бытового отбеливателя без запаха.
3. Добавьте по 1 стакану этого раствора в каждый корпус фильтра.
4. Затяните корпуса фильтров раствором на сборке обратного осмоса.
5. Соедините корпус мембраны и подающую трубку.
6. Откройте клапан бака и клапан давления подачи.
7. Дайте воде заполнить узел корпуса обратного осмоса, пока вода не пойдет из крана.
8. Закройте кран.
9. Дайте воде стечь в течение 5 минут.
10. Отключение давления подачи.
11. Дайте раствору постоять 30 минут.
12. Откройте кран и дайте системе стечь.
13. Удалите воду из корпусов перед установкой новых фильтров и мембраны.
14. Установите новые фильтры, затяните корпуса и повторно подсоедините все соединения трубок.
15. Откройте клапан давления подачи и проверьте на герметичность.
16. Позвольте системе заполнить резервуар водой.
17. Выполните 2 цикла для слива, чтобы смыть дезинфицирующий раствор перед использованием воды.

Устранение неисправностей

Системы обратного осмоса

очень чувствительны к давлению и температуре. Мембраны обратного осмоса всегда лучше работают при более высоком давлении. Они производят больше воды, быстрее и лучшего качества при высоком давлении. Подавляющее большинство проблем с системами обратного осмоса является результатом низкого давления.К последствиям низкого давления относятся вода, постоянно стекающая в канализацию, медленное производство воды и низкий объем воды в резервуаре для хранения. В тех случаях, когда существует низкое давление, потребуется подкачивающий насос.

На следующей странице представлена ​​таблица, показывающая производительность мембраны обратного осмоса в диапазоне температур и давлений. Мембраны испытываются при давлении 65 фунтов на квадратный дюйм и температуре 77 градусов. Для каждого инкрементального изменения любой переменной соответственно меняются характеристики мембраны.Более высокое давление увеличивает производство и наоборот.

Для поиска и устранения неисправностей в системе обратного осмоса потребуется точное измерение давления и температуры воды. Для этого потребуется манометр, чтобы точно определить давление воды, питающей мембрану. К сожалению, описания давления воды, такие как хорошее, высокое или сильное, не помогают в диагностике системы обратного осмоса.

Просмотреть эту диаграмму отдельно Диаграмма давления и температуры
Температура ° F	35 фунтов / кв. Дюйм	40 фунтов / кв. Дюйм	45 фунтов / кв. Дюйм	50 фунтов / кв. Дюйм	55 фунтов / кв. Дюйм	60 фунтов / кв. Дюйм	65 фунтов на квадратный дюйм	70 фунтов / кв. Дюйм	75 фунтов / кв. Дюйм	80 фунтов / кв. Дюйм	85 фунтов / кв. Дюйм	90 фунтов / кв. Дюйм	95 фунтов на квадратный дюйм	100 фунтов / кв. Дюйм	105 фунтов / кв. Дюйм	110 фунтов на квадратный дюйм
45 °	0.2321	0,2653	0,2985	0,3316	0,3648	0,3979	0,4311	0,4643	0,4974	0,5306	0,5638	0,5969	0,6301	0,6632	0,6964	0,7296
46 °	0.2417	0,2762	0,3108	0,3453	0,3798	0,4144	0,4489	0,4834	0,5179	0,5525	0,5870	0,6215	0,6561	0,6906	0,7251	0,7597
47 °	0.2513	0,2872	0,3231	0,3590	0,3949	0,4308	0,4667	0,5026	0,5385	0,5744	0,6103	0,6462	0,6821	0,7179	0,7538	0,7897
48 °	0.2609	0,2981	0,3354	0,3726	0,4099	0,4472	0,4844	0,5217	0,5590	0,5962	0,6335	0,6708	0,7080	0,7453	0,7826	0,8198
49 °	0.2704	0,3091	0,3477	0,3863	0,4250	0,4636	0,5022	0,5409	0,5795	0,6181	0,6568	0,6954	0,7340	0,7726	0,8113	0,8499
50 °	0.2800	0,3200	0,3600	0,4000	0,4400	0,4800	0,5200	0,5600	0,6000	0,6400	0,6800	0,7200	0,7600	0,8000	0,8400	0,8800
51 °	0.2896	0,3309	0,3723	0,4137	0,4550	0,4964	0,5378	0,5791	0,6205	0,6619	0,7032	0,7446	0,7860	0,8274	0,8687	0,9101
52 °	0.2991	0,3419	0,3846	0,4274	0,4701	0,5128	0,5556	0,5983	0,6410	0,6838	0,7265	0,7692	0,8120	0,8547	0,8974	0,9402
53 °	0.3087	0,3528	0,3969	0,4410	0,4851	0,5292	0,5733	0,6174	0,6615	0,7056	0,7497	0,7938	0,8379	0,8821	0,9262	0,9703
54 °	0.3183	0,3638	0,4092	0,4547	0,5002	0,5456	0,5911	0,6366	0,6821	0,7275	0,7730	0,8185	0,8639	0,9094	0,9549	1.0003
55 °	0.3279	0,3747	0,4215	0,4684	0,5152	0,5621	0.6089	0,6557	0,7026	0,7494	0,7962	0,8431	0,8899	0,9368	0,9836	1.0304
56 °	0.3374	0,3856	0,4338	0,4821	0,5303	0,5785	0,6267	0,6749	0,7231	0,7713	0,8195	0,8677	0,9159	0,9641	1.0123	1.0605
57 °	0.3470	0,3966	0,4462	0,4957	0,5453	0,5949	0,6444	0,6940	0,7436	0,7932	0,8427	0,8923	0,9419	0,9915	1.0410	1.0906
58 °	0.3566	0,4075	0,4585	0,5094	0,5603	0,6113	0,6622	0,7132	0,7641	0,8150	0,8660	0,9169	0,9679	1.0188	1.0697	1,1207
59 °	0.3662	0,4185	0,4708	0,5231	0,5754	0,6277	0,6800	0,7323	0,7846	0,8369	0,8892	0,9415	0,9938	1.0462	1.0985	1,1508
60 °	0.3757	0,4294	0,4831	0,5368	0,5904	0,6441	0,6978	0,7515	0.8051	0,8588	0,9125	0,9662	1.0198	1,0735	1,1272	1,1809
61 °	0.3853	0,4403	0,4954	0,5504	0.6055	0,6605	0,7156	0,7706	0,8256	0,8807	0,9357	0,9908	1.0458	1,1009	1,1559	1,2109
62 °	0.3949	0,4513	0,5077	0,5641	0,6205	0,6769	0,7333	0,7897	0,8462	0,9026	0,9590	1.0154	1.0718	1,1282	1,1846	1,2410
63 °	0.4044	0,4622	0,5200	0,5778	0,6356	0,6933	0,7511	0.8089	0,8667	0,9244	0,9822	1.0400	1,0978	1,1556	1,2133	1,2711
64 °	0.4140	0,4732	0,5323	0,5915	0,6506	0,7097	0,7689	0,8280	0,8872	0,9463	1,0055	1.0646	1,1238	1,1829	1,2421	1,3012
65 °	0.4236	0,4841	0,5446	0.6051	0,6656	0,7262	0,7867	0,8472	0,9077	0,9682	1.0287	1.0892	1,1497	1,2103	1,2708	1,3313
66 °	0.4332	0,4950	0,5569	0,6188	0,6807	0,7426	0.8044	0,8663	0,9282	0,9901	1,0520	1,1138	1,1757	1,2376	1,2995	1,3614
67 °	0.4427	0,5060	0,5692	0,6325	0,6957	0,7590	0,8222	0,8855	0,9487	1.0120	1,0752	1,1385	1.2017	1,2650	1,3282	1,3915
68 °	0.4523	0,5169	0,5815	0,6462	0,7108	0,7754	0,8400	0,9046	0,9692	1.0338	1.0985	1,1631	1,2277	1,2923	1,3569	1.4215
69 °	0.4619	0,5279	0,5938	0,6598	0,7258	0,7918	0,8578	0,9238	0,9897	1.0557	1,1217	1,1877	1,2537	1,3197	1,3856	1.4516
70 °	0.4715	0,5388	0.6062	0,6735	0,7409	0.8082	0,8756	0,9429	1.0103	1,0776	1,1450	1,2123	1,2797	1,3470	1,4144	1.4817
71 °	0.4810	0,5497	0,6185	0,6872	0,7559	0,8246	0,8933	0,9621	1.0308	1,0995	1,1682	1,2369	1,3056	1,3744	1.4431	1,5118
72 °	0.4906	0,5607	0,6308	0,7009	0,7709	0,8410	0,9111	0,9812	1.0513	1,1214	1,1915	1,2615	1,3316	1,4017	1.4718	1,5419
73 °	0.5002	0,5716	0,6431	0,7145	0,7860	0,8574	0,9289	1.0003	1.0718	1,1432	1,2147	1,2862	1,3576	1.4291	1,5005	1,5720
74 °	0.5097	0,5826	0,6554	0,7282	0.8010	0,8738	0,9467	1.0195	1,0923	1,1651	1,2379	1,3108	1,3836	1.4564	1,5292	1,6021
75 °	0.5193	0,5935	0,6677	0,7419	0,8161	0,8903	0,9644	1,0386	1,1128	1,1870	1,2612	1,3354	1.4096	1.4838	1,5579	1,6321
76 °	0.5289	0.6044	0,6800	0,7556	0,8311	0,9067	0,9822	1,0578	1,1333	1,2089	1,2844	1,3600	1,4356	1,5111	1,5867	1.6622
77 °	0.5385	0,6154	0,6923	0,7692	0,8462	0,9231	1,0000	1.0769	1,1538	1,2308	1,3077	1,3846	1.4615	1,5385	1,6154	1.6923
78 °	0.5480	0,6263	0,7046	0,7829	0,8612	0,9395	1.0178	1.0961	1,1744	1,2526	1,3309	1.4092	1.4875	1,5658	1.6441	1.7224
79 °	0.5576	0,6373	0,7169	0,7966	0,8762	0,9559	1.0356	1,1152	1,1949	1,2745	1,3542	1,4338	1,5135	1,5932	1.6728	1,7525
80 °	0.5672	0,6482	0,7292	0,8103	0,8913	0,9723	1,0533	1,1344	1,2154	1,2964	1,3774	1.4585	1,5395	1,6205	1.7015	1.7826
81 °	0.5768	0,6591	0,7415	0,8239	0,9063	0,9887	1.0711	1,1535	1,2359	1,3183	1.4007	1.4831	1,5655	1.6479	1,7303	1,8126
82 °	0.5863	0,6701	0,7538	0,8376	0,9214	1,0051	1,0889	1,1726	1,2564	1,3402	1,4239	1,5077	1,5915	1.6752	1,7590	1.8427
83 °	0.5959	0,6810	0,7662	0,8513	0,9364	1.0215	1,1067	1,1918	1,2769	1,3621	1.4472	1,5323	1,6174	1.7026	1.7877	1.8728
84 °	0.6055	0,6920	0,7785	0,8650	0,9515	1,0379	1,124 4	1,2109	1,2974	1,3839	1,4704	1,5569	1.6434	1.7299	1,8164	1.9029
85 °	0.6150	0,7029	0,7908	0,8786	0,9665	1.0544	1,1422	1,2301	1,3179	1,4058	1.4937	1,5815	1.6694	1.7573	1,8451	1,9330
86 °	0.6246	0,7138	0.8031	0,8923	0,9815	1.0708	1,1600	1,2492	1,3385	1,4277	1,5169	1.6062	1,6954	1.7846	1.8738	1,9631
87 °	0.6342	0,7248	0,8154	0,9060	0,9966	1.0872	1,1778	1,2684	1,3590	1.4496	1,5402	1,6308	1.7214	1.8120	1.9026	1.9932
88 °	0.6438	0,7357	0,8277	0,9197	1.0116	1,1036	1,1956	1,2875	1,3795	1.4715	1,5634	1.6554	1,7474	1,8393	1,9313	2,0232
89 °	0.6533	0,7467	0,8400	0,9333	1.0267	1,1200	1,2133	1,3067	1,4000	1.4933	1,5867	1.6800	1.7733	1,8667	1,9600	2,0533
90 °	0.6629	0,7576	0,8523	0,9470	1.0417	1,1364	1,2311	1,3258	1,4205	1,5152	1.6099	1,7046	1,7993	1.8940	1,9887	2,0834
91 °	0.6725	0,7685	0,8646	0,9607	1,0568	1,1528	1,2489	1,3450	1.4410	1,5371	1.6332	1,7292	1,8253	1,9214	2,0174	2,1135
92 °	0.6821	0,7795	0,8769	0,9744	1.0718	1,1692	1,2667	1,3641	1.4615	1,5590	1.6564	1,7538	1.8513	1,9487	2,0462	2,1436
93 °	0.6916	0,7904	0,8892	0,9880	1,0868	1,1856	1,2844	1,3832	1.4821	1,5809	1.6797	1.7785	1,8773	1,9761	2,0749	2,1737
94 °	0.7012	0.8014	0,9015	1,0017	1,1019	1,2021	1,3022	1.4024	1,5026	1,6027	1,7029	1,8031	1.9032	2,0034	2,1036	2,2038
95 °	0.7108	0,8123	0,9138	1.0154	1,1169	1,2185	1,3200	1.4215	1,5231	1,6246	1,7262	1,8277	1,9292	2,0308	2,1323	2,2338

Подробные диаграммы обратного осмоса

Схема обратного осмоса в разобранном виде

Схема обратного осмоса в разобранном виде с подкачивающим насосом

Схема обратного осмоса в разобранном виде с нагнетательным насосом

Схема обратного осмоса в разобранном виде с насосом пермеата

Другие ресурсы

Системы обратного осмоса могут удалять вредные для здоровья и, возможно, смертельные загрязнители, за счет комбинации гранулированного активированного угля, угольного блока и фильтрации осадка, а также тонкопленочных мембран.

Диаграмма, отображающая размеры хорошо известных объектов и твердых частиц, проиллюстрированная размером в микрометр (микрон).

Посмотрите сравнительную таблицу для удаления частиц из тонкопленочных мембран, используемых в системах обратного осмоса.

Сантехника для лодок | ЛодкаUS

Насос

Водяные насосы на лодке могут быть электрическими или ручными. Электрический насос нагнетает давление во всей водяной системе.Большинство электрических насосов имеют реле давления, которое активируется, когда давление падает ниже установленного значения — обычно около 30 или 40 фунтов на квадратный дюйм. Открытие любого крана на лодке сбрасывает давление и заставляет насос включаться и работать, пока он не восстановит давление до значения отключения. Насос будет включаться и выключаться, пока кран не закроется. Вход электрического насоса подключается непосредственно к выходу бака (или многоканальному вентилю), а выход подает воду ко всем кранам и приборам.

Ручные насосы — с ручным или ножным управлением — снабжают одиночный патрубок, подключенный непосредственно к выпускной стороне насоса.Регулирующий клапан не требуется; расход воды регулируется работой насоса. Основное преимущество ручных насосов заключается в том, что они резко сокращают потери воды, что является серьезной проблемой для лодок, которые проводят длительные периоды вдали от источников воды.

Аккумулятор

В некоторых водных системах есть аккумулятор. В больших гидроаккумуляторах есть баллоны под давлением, но самые маленькие — это просто пустые резервуары, попадающие в линию после насоса. Когда насос работает, он пытается заполнить резервуар снизу, сжимая воздух, оставшийся внутри резервуара.Давление из бака позволяет забирать небольшое количество воды без необходимости работы насоса, тем самым сокращая цикличность насоса.

Горячая вода

Судовой водонагреватель — это просто небольшой изолированный резервуар после насоса. Для работы водонагревателя необходима система подачи воды под давлением. Насос забирает воду из накопительного бака (ов) и наполняет бак водонагревателя. Внутри водонагревателя находится электрический нагревательный элемент и обычно спиральная труба, называемая теплообменником.При наличии переменного тока электрический элемент (управляемый термостатом) нагревает воду. Вдали от причала горячая охлаждающая жидкость двигателя направляется через спиральную трубу для нагрева воды в баке при работающем двигателе.

Водонагреватели имеют четыре отверстия с резьбой. Вход бака соединяется тройником с выходным шлангом от насоса. Обратный клапан необходим в этой линии или в нагревателе, чтобы предотвратить обратную миграцию горячей воды к насосу. Выходное соединение подает нагретую воду к горячей стороне всех кранов, в том числе через тройники.Два других порта предназначены для подключения теплообменника, которое зависит от установки двигателя. Для подключения водонагревателя используйте только металлические детали, а не пластиковые. Если клапан сброса давления не является встроенным, у нагревателя будет пятый порт для этого важного компонента.

Смесители

Смесители

являются конечной точкой для линий водоснабжения. Ручные насосы требуют простых затычек, но и в системе водоснабжения давления, лодочные краны отличаются от тех, что на береге только в стилизации и что они могут быть установлены со шлангом бородками.Для смесителей требуется два подключения: одно с холодной стороны к линии подачи от насоса, а другое с горячей стороны к выходу водонагревателя.

Душ

Душевые патрубки идентичны патрубкам смесителя. Единственное отличие состоит в том, что вода подается не через кран, а через трубу или шланг к душевой лейке.

Хорошим дополнением практически к любой лодке является палубный душ, который легко установить, просто подключившись к линиям подачи холодной и горячей воды.

Сливы

Сливы раковин обычно соединяются армированным резиновым шлангом с фитингом, проходящим через корпус. На парусной лодке раковины лучше всего располагать рядом с центральной линией лодки, чтобы при крене они не опускались ниже ватерлинии. Поскольку умывальники часто располагаются далеко за бортом, они могут быть подключены к сливу в чашу унитаза, чтобы избежать риска затопления. Пропуск пресной воды через голову дает сопутствующие преимущества.

Душевые поддоны слишком часто стекают в трюм, чтобы трюмный насос перекачал их за борт.
