Секционные ворота в гараж своими руками – установка универсальных моделей для гаража, как приварить петли, как сделать конструкцию из профиля

Содержание

как сделать для гаража, виды и размеры с видео

При постройке гаража одним из основных вопросов является то, какие ворота ставить. Это решение зависит исключительно от личных предпочтений каждого владельца. Найти и купить секционные ворота можно в специализированном месте, но это затратная затея. Тем не менее, альтернатива – секционные ворота, которые можно смастерить своими руками. Как это осуществить грамотно, вы узнаете далее.

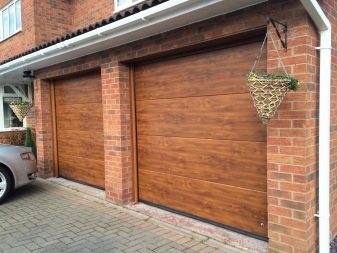

Преимущество обычных секционных ворот


Гаражные секционные ворота выделяются рядом преимуществ:
  • устанавливаются в проеме практически любого размера;
  • гарантируют тепло- и шумоизоляцию в помещении;
  • считаются безопасными и простыми в использовании;
  • отличаются современным внешним видом;
  • прослужат до 20 лет без ремонта при правильном уходе и эксплуатации;
  • разрешают сэкономить пространство с обеих сторон гаража;
  • управляются дистанционно;
  • открываются и закрываются без лишних усилий со стороны владельца;
  • гарантируют защиту от взлома и проникновения в гараж.

кирпичный гараж

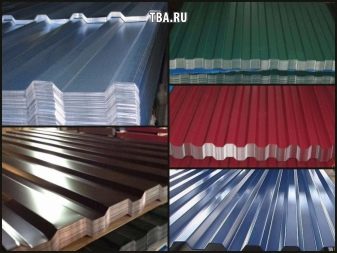

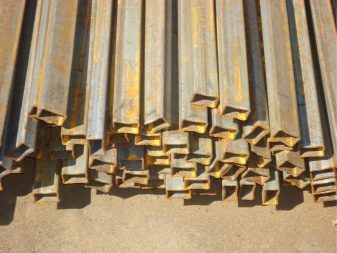

Выбор материала

Необходимо приобрести элементы ворот в гараж согласно спецификации. Для секций часто выбирают металлические или сэндвич панели, реже – рейки из дерева.

В связи с тем, что панели скрепляются специальными элементами, отличающимися гибкостью, наиболее легким вариантом является приобретение готового полотна из секций подходящего размера.

Снизу секционное полотно должно закрываться профилем. По бокам он закрыт накладками, которые придают жесткость и защищают торец ворот от влияния внешнего мира. В виде направляющего профиля применяют швеллеры из металла, а в виде угловых вертикальных профилей берут уголки.

Кронштейны также изготовляются из металлопрофиля. Чтобы сделать подъемный механизм, необходимо приобрести следующие детали: вал, трос, пружину и пружинные наконечники, барабан, подвес, соединительную муфту.

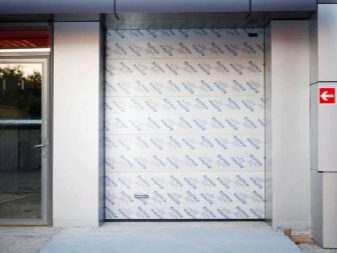

секционные ворота

Проектирование и расчет стройматериала

Чтобы смастерить секционное полотно, нужны сэндвич-панели, которые состоят из листов оцинкованного металла, утепленных между собой. В качестве материала для утепления можно взять разные утеплители. Так, на эту роль отлично подойдут пена или полиэстер. Если говорить о самих панелях, они производятся исключительно в промышленных условиях.

К слову, на предприятиях также наносится и само декоративное покрытие. Поэтому, если вы приняли решение самостоятельно сделать секционные ворота, вам необходимо особое внимание уделить проектированию и расчету строительных материалов.

Так, например, стоит точно знать габариты транспорта, чтобы, согласно им, заказать ворота подходящего размера.

металлические двери

Изготовление ворот своими руками

Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:

  1. Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
  2. Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
  3. Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
  4. На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.

монтаж ворот

Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.

  1. Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений.
  2. Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься.
  3. Если не приобреталось готовое изделие, следующий этап – сборка панелей. Тут важно провести грамотные замеры, чтобы не было перекоса.
  4. На этом этапе закрепляют элементы управления, а также ставят подъемный механизм. Перед работой стоит тщательно изучить инструкцию фирмы-производителя. В целом, эта процедура, при точном следовании правилам, не доставит труда.
  5. В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
  6. Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

крепление планки

При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.

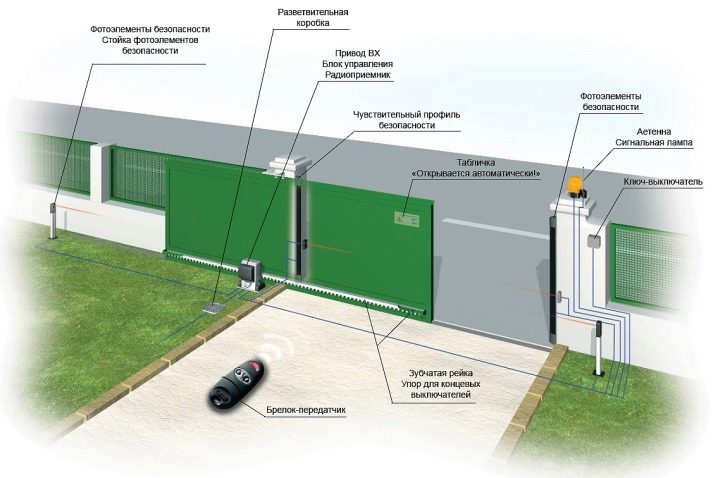

Выбор и установка автоматики на секционные ворота

После того, как были установлены распашные ворота, многие задумываются над установкой автоматики. Некоторые владельцы предпочитают сделать это самостоятельно. Следует подумать сразу над парой вариантов, которые собираются из разнообразных деталей, благодаря которым можно обеспечить автоматическое открывание и закрывание секционных ворот.

установка автоматики

Естественно, соревноваться со специализированными производителями в области автоматизации не стоит. Для тех, у кого есть финансы, оптимальный вариант – приобрести качественный комплект от европейской компании.

Если вы хотите сделать это самостоятельно, есть несколько популярных вариантов автоматических приводов на основе рулевых реек, актуаторов или автомобильных домкратов.

привод электрический

Врезка калитки

Секционные ворота по структуре нельзя назвать простыми. Тем не менее, некоторые производители позаботились и предусмотрели в конструкциях возможность размещения калитки для входа. Но даже тут у разных производителей секционных ворот имеются собственные ограничения, которые касаются обустройства подобного входа.

Если разбираться в деталях, калитка чаще используется пешеходами и велосипедистами. Как правило, ширина входа составляет 1,2 метра, высота же – свыше 2,5 метра.

Калитки не имеют разновидностей, то есть существуют только распашные. Исключение составляют те случаи, когда их вырезают непосредственно в полотне ворот. При этом, какие это ворота – распашные или раздвижные, роли не играет.

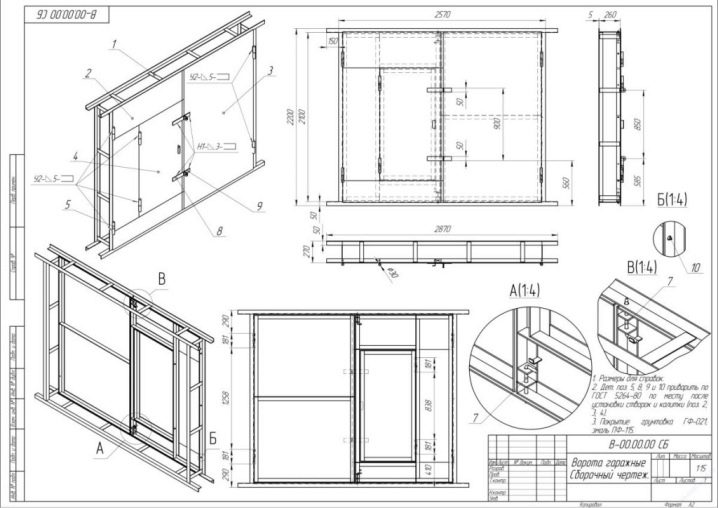

чертежи, размеры и как сделать своими руками

Установка гаражных подъемных ворот обеспечивает долговечность и сохранность автомобиля. Сооружение достаточно удобное и практичное в использовании. Машина, при таком установки такой конструкции, сможет выезжать без препятствий. Ворота не занимают место перед гаражом. Конструкция идеально выполняет поставленную перед ней задачу и функционирует длительное время без перебоев.

Преимущества

В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:

гаражных ворот

  • подобные двери могут быть дополнительно утеплены при помощи пенополистирола;

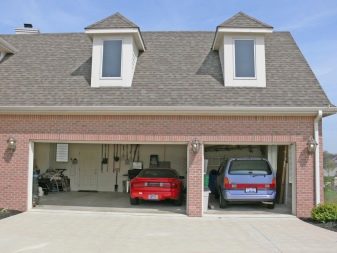

  • конструкция применяется для одинарных и двойных типов гаражей;
  • возможность установки автоматической системы открытия;
  • сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
  • могут использоваться разные виды внешней отделки и декора;
  • автоматической калиткой гараж надежно защищен от взломщиков;
  • при открытии и закрытии створок не возникает шум.

При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.

подобные двери

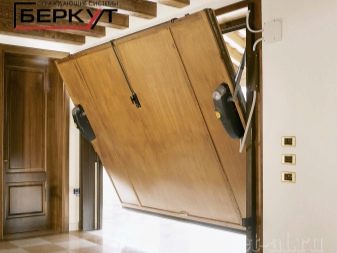

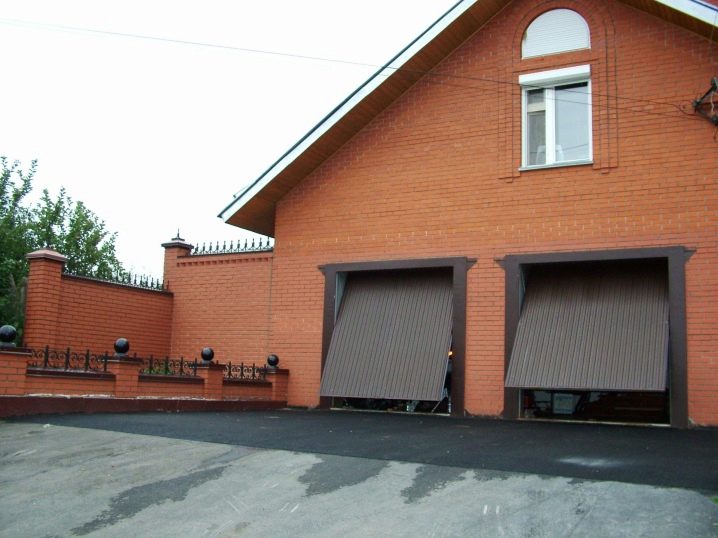

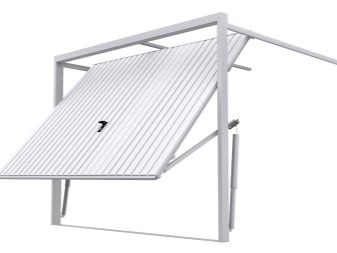

Устройство и принцип функционирования откидных ворот

При сооружении подъемных ворот изготавливается максимально прочная опорная рама и надежное полотно для закрытия входного проема. Все работы владелец гаража выполняет согласно заранее продуманной схеме.

Допускается работа без сооружения направляющих. Опытные специалисты рекомендуют установку данных элементов для продления срока эксплуатации. Полотно делается цельное. Оптимально недорогой и практичный материал – профилированные листы. Воротные створки функционируют благодаря шарнирно-рычаговой системе, привод которой обычно работает механически или от электричества.

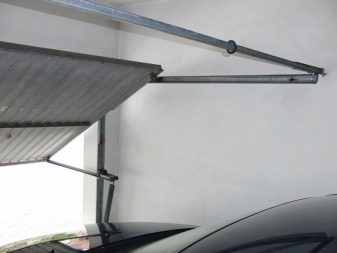

Подъемный механизм действует легко. В момент открытия верхняя часть полотна отклоняется и передвигается по роликам к балке. Ворота фиксируются параллельно потолку. Гараж поднимается без установки петель наружного типа, которые злоумышленники могут обрезать при помощи инструментов.

конструкция применяется

Виды подъемных ворот

Для входа в гараж принято сооружать автоматические конструкции следующих видов: секционные, роллетные, подъемно-поворотные или щитовые.

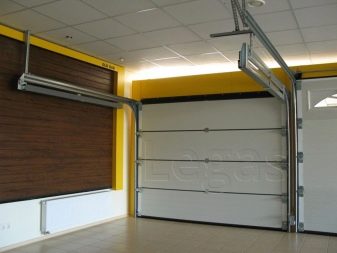

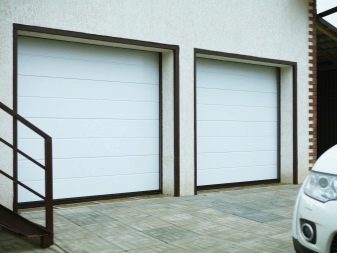

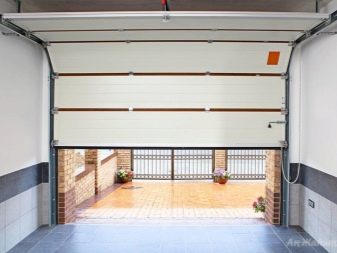

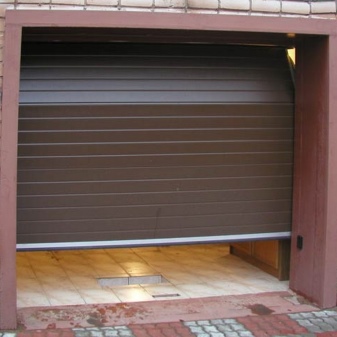

Секционные

Движение полотна обеспечивают пружинный механизм, тросы и барабаны. Предварительно сделанные чертежи конструкции дают возможность правильно рассчитать параметры панелей, которые двигаются благодаря роликам в нужном направлении. Ширина каждой ламели – около 0,5 метров. Детали соединяются при помощи петель.

пружинный механизм

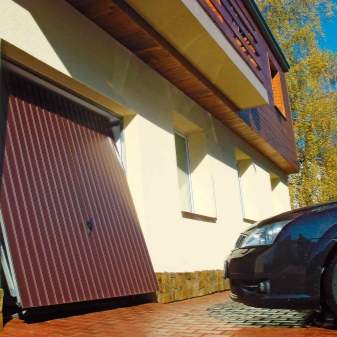

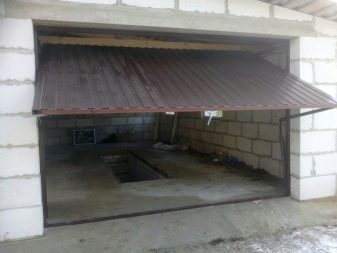

Поворотные

Конструкция состоит из рамы, которая изготовлена из металлического материала, направляющих элементов, противовеса или пружинного функционала. Вертикальный подъем происходит за счет растянутых пружин во встроенном механизме, который можно сделать качественнее благодаря подключению электропривода. Движения осуществляются вследствие нажатия кнопки.

вертикальный подъем

Подготовка к строительству

После завершения всех ремонтных работ внутри гаража пора приступать к подготовительным процессам монтажа ворот. Лишь пол нужно доделывать после установки автоматики, ведь рама помещается на несколько сантиметров вглубь.

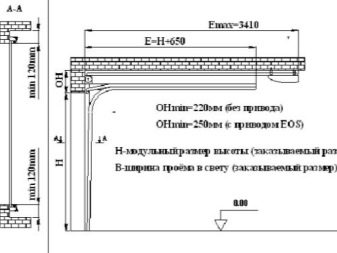

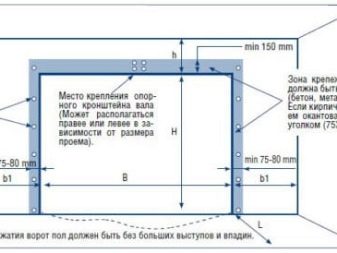

Рассчитываем размеры

Для правильного распределения материала следует сделать замеры. Габариты ворот включают такие показатели:

  • ширину проема;
  • высоту проема;
  • притолоку;
  • боковину левую;
  • боковину правую;
  • глубину помещения.

рассчитываем размеры

Выбираем материал

Для изготовления основы ворот – рамы, следует использовать деревянные бруски или стальную конструкцию. Сваренную деталь рекомендуется примерить в проеме во избежание ошибок при подсчетах параметров.

При создании щита для ворот используют бруски дерева с металлической внешней обивкой, цельные листы металла, также допускается применение профиля из стали нужного размера; зазоры зашиваются металлическими элементами.

На завершающем этапе, для эстетичности вида сооружения, можно выбрать детали из пластика, представленные на рынках в большом ассортименте.

основы ворот

Расчет количества материала

Для правильного расчета материалов для ворот нужно определиться с параметрами будущей конструкции:

  • размером проема;
  • высотой ворот;
  • фундаментом;
  • зашивкой полотна.

Исходя из наиболее распространенных и часто используемых параметров, при расчете размеров рамы стоит подумать о следующих элементах конструкции:

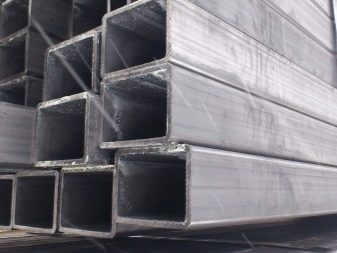

количества материала

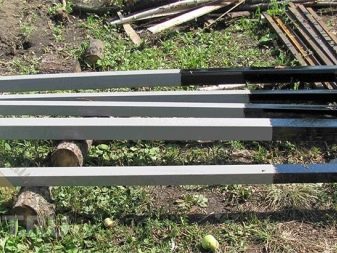

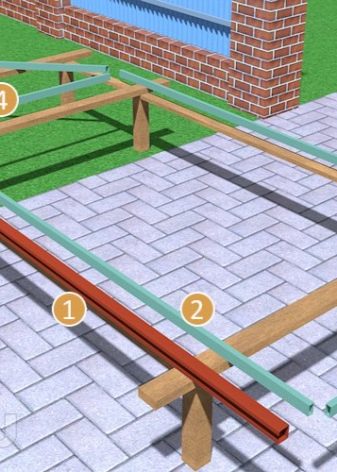

  1. Внешняя рама каркаса – 17 метров профильных труб 60х30. Из них 6 метров ложатся по всей длине направляющей, 2 боковины – по 184 сантиметра, верхняя часть – 430 сантиметров, диагональ противовеса = 280 + 20 сантиметров для запаса.
  2. Внутренняя рама – 20 метров труб 30х20: для четырех стоек по 180 сантиметров, трех горизонтальных профилей, по 425 сантиметров.
  3. Направляющие элементы составляют 6 метров с параметрами 60х70.

Автоматический электропривод состоит из электронного преобразователя электроэнергии, двигателя, автоматической системы управления.

При его покупке стоит проследить, чтобы выбранный вид подходил к структуре ворот.

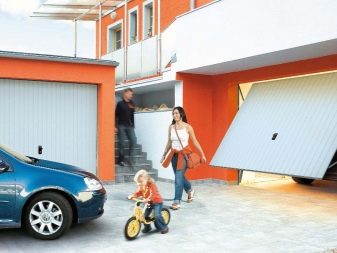

машина заезжает

Делаем откидные ворота своими руками

Для того чтобы самостоятельно сделанная автоматическая конструкция функционировала идеально, на первом этапе необходима подготовка инструментов:

  • аппарата для сварки;
  • болгарки;
  • шуруповерта;
  • молотка;

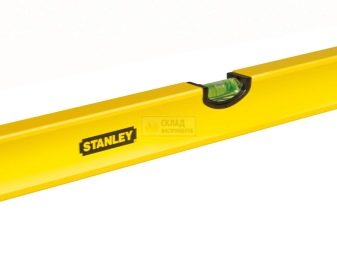

  • уровня;
  • рулетки;
  • карандаша;

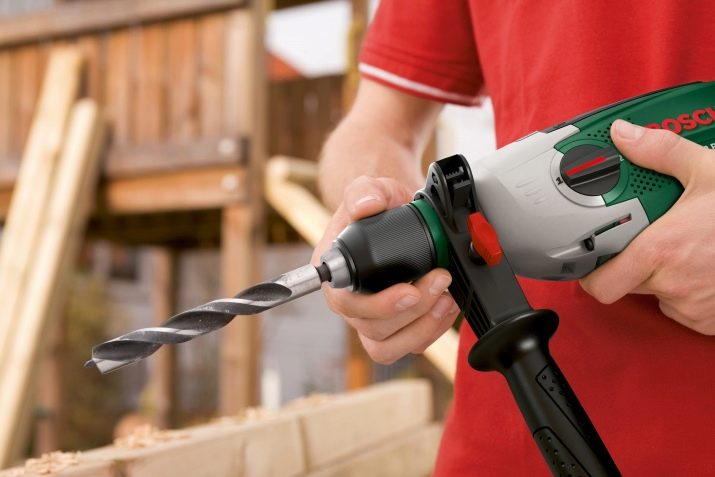

  • дрели со сверлами с подходящим диаметром.

Самодельные автоматические ворота выполняются так:

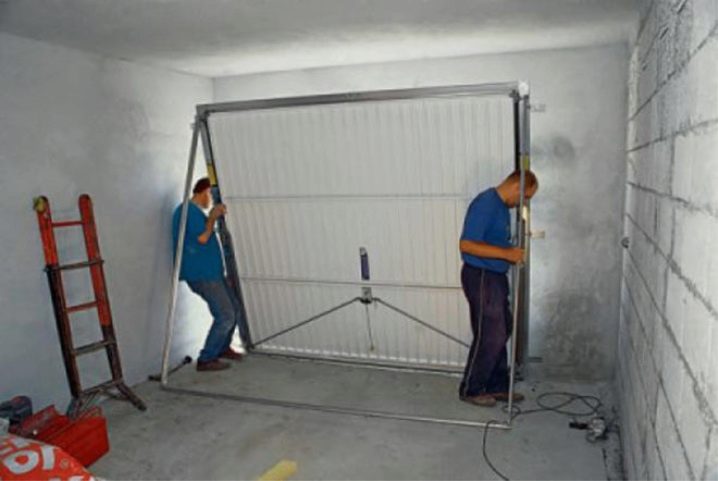

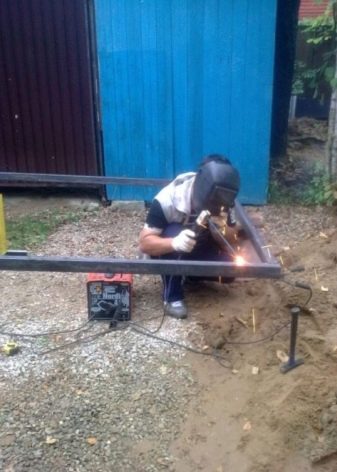

мужчина сварит

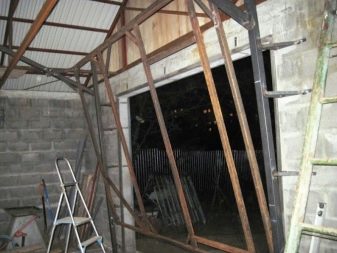

  1. Создать на основе бруса из дерева или уголка из металла коробку в проеме, на которую приходится большая часть нагрузки общей системы механизма. Элементы соединяются в форме буквы «П». Деревянный материал скрепляется саморезами, помещаясь в приготовленные заранее закладные из дерева. Уголки крепятся анкерными болтами.
  2. Сконструировать раму для створки. По чертежу нарезается профильная труба нужных размеров. При помощи угольника следует проверить прямые углы при установке. Перед сваркой стыков можно, при необходимости, внести изменения в изделие.

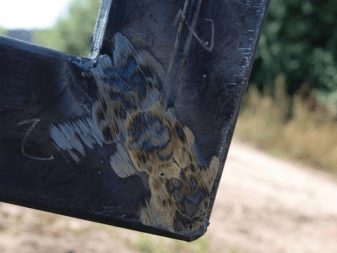

  3. Обработать подготовленный материал болгаркой.

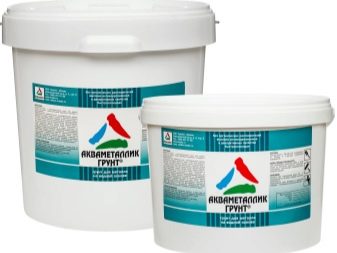

  4. Покрыть раму грунтовкой, окрасить алкидной эмалью, двумя слоями.

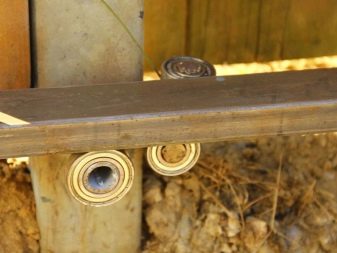

  5. Приварить на торцы верхних углов ролики с кронштейнами.
  6. Прикрутить профильный лист к раме при помощи саморезов.
  7. Затем следует установка направляющих для механизма. Предварительно нужно проверить прямые углы.
  8. Установить на время створку в проем, чтобы отметить место крепления автоматики. После снятия створки прикрепить рычаги к торцам.
  9. Прикрепить пружины и урегулировать их функциональность.

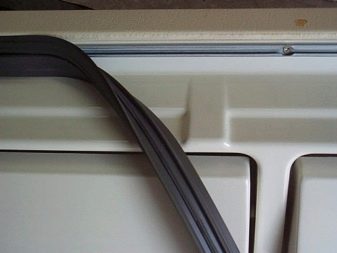

  10. Приклеить резиновый уплотнитель с целью герметизации зазоров.
  11. Поставить дверной замок.

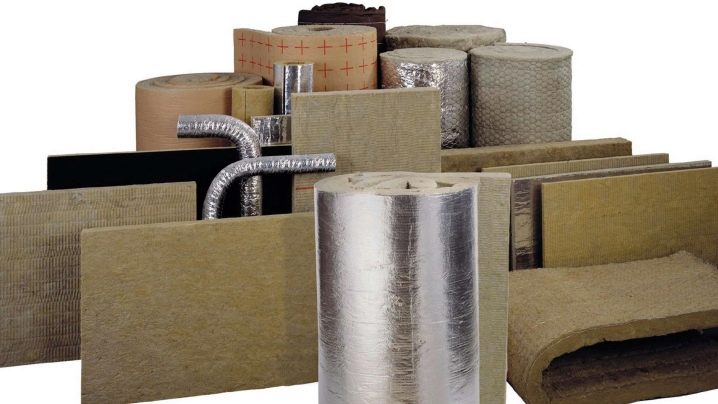

После изготовления всех элементов ворота можно утеплить с помощью минераловатных и пенополистирольных плит. Конструкция готова к эксплуатации.

Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

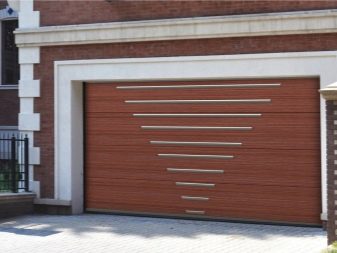

Защита от взломов, прочность, термоизоляция – всё это обеспечивают секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации. Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

ГаражГараж

ВьездВьезд

Подъемные секционные ворота изготовить своими руками сможет каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петлями секции, фиксируется на раме, позволяющей ему находиться в горизонтальном и вертикальном положении.

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии конструкция находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

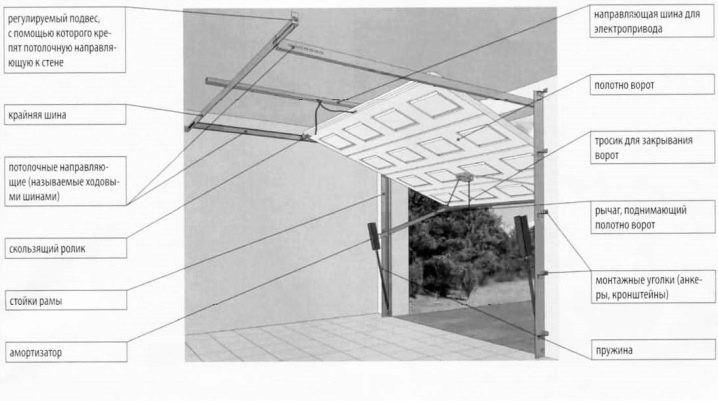

СхемаСхема

Рисунок 1.

Принцип действияПринцип действия

Рисунок 2.

Есть два основных механизма:

  • на противовесе – положение рамы регулируется тросом, соединяющим её с противовесом;
  • шарнирный – самый распространённый тип, позволяющий раме свободно перемещаться вокруг оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама – это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

ПреимуществаНедостатки
Прочность полотна защищает от проникновения воров.В горизонтальном состоянии уменьшает высоту потолка.
Особенность конструкции позволяет ей переносить разные климатические условия и избежать деформации.Откидные подъемные ворота подходят для установки в проемах только прямоугольной формы.
Механизм устанавливается как на двойные, так и на простые ворота.Риск образования щели в промежутке от рамы до полотна.
Утеплителем может служить даже пенопластЕсли утеплитель увеличит тяжесть секций, придется установить противовес.
Предусмотрена автоматизация системы для дистанционного управления, для облицовки подойдут любые материалы.Ремонт отдельных областей полотна невозможен.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Для работыДля работы

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

  • молоток;
  • болгарка;
  • отвёртка;
  • дрель;
  • свёрла;
  • строительный уровень;
  • сварочный аппарат;
  • маркер;
  • гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

  • полотно;
  • стальной прут;
  • швеллер;
  • электрический привод;
  • деревянные бруски для потолка и для коробки;
  • стальные штыри;
  • пружина;
  • уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

РабочиеРабочие

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

  1. Открыть ворота будет не так просто, потребуются усилия.
  2. Если трос порвется, противовес упадёт на пол.
  3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Заменить старые гаражные ворота на подъемные своими руками – это просто и доступно. Для визуализации процесса представлено несколько последовательных видео:

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

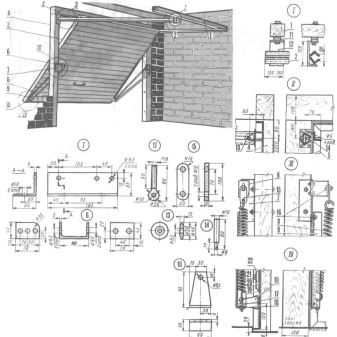

Секционные ворота своими руками: чертежи и устройство

Сделать секционные ворота своими руками, чертежи которых можно свободно найти, не проблема. Секционные ворота начали широко распространяться с начала 80 годов прошлого века и на данный момент они являются самыми распространенными. Причина, почему делают гаражные секционные ворота, достаточно проста — надежность защиты гаража от взлома, осадков и ветра.

Автоматизированные ворота

Кроме того, секционные гаражные ворота очень эргономичны и не требуют много пространства при открытии\закрытии. Главным недостатком, которым обладают секционные гаражные ворота, является их высокая цена. Чтобы удешевить стоимость, конструкцию изготавливают своими руками. Самодельные секционные ворота (своими руками) по качеству не будут уступать заводским, а сделать их достаточно просто. О том, как изготовить и сделать ремонт секционных ворот своими руками будет рассказано ниже.

Выбор варианта и экономия

На данный момент есть 2 технологии изготовления секционных ворот:

  1. Подъемные секционные ворота, которые имеют полотно, составленное из нескольких панелей (количество зависит от размеров панели). При их открытии полотно складывается и затягивается наверх, а закрываясь — опускается вертикально вниз. При этом панели изготавливаются как из металла, так и из дерева, прочного пластика и т.д. Внутри их можно утеплить пенополистиролом или пенополиуританом (пенопласт слишком объемный и не подойдет, как и минвата). Схема работы таких ворот очень распространена и найти ее можно практически везде. Соединить панели необходимо при помощи шарнирных петель, однако они не слабо устойчивы к взлому. Чтобы сделать секционные ворота составными требуется большой бюджет.
  2. Следующий вариант — секционные ворота своими руками с поворотно-подъемным механизмом. Здесь имеется нескладной и не телескопический щит, который следует поднять для открытия. При подъеме с помощью шарнирно-рычажкового механизма. В отличии от предыдущей конструкции, подобный вариант прекрасно защищен от взлома. При этом они работают практически бесшумно (если механизмы регулярно смазывать), чего нельзя сказать о первом варианте, где направляющие и ролики издают очень громкие звуки при движении. Самыми важными достоинствами конструкции этого типа являются экономичность и простота изготовления.

Если есть жесткие ограничения по финансам, то при реализации второго варианта можно существенно сэкономить. Самой существенной экономией является изготовление и монтаж всех необходимых компонентов самостоятельно своими руками. Также можно серьезно сэкономить урезав некоторые детали.

Больше всего экономии будет при отказе от двери в воротах, уменьшении проема ворот, установки ручного привода вместо механического (при этом существенно усложниться открывание ворот). Также некоторую сумму можно сэкономить, не применяя декоры и дизайнерские панели. Размеры секционных ворот также влияют на стоимость.

Принцип действия подъемно-поворотного щита

Конструктивно такие ворота имеют в своем составе 3 элемента: коробку, подъемную створку, открывающий механизм. Каркас делают из балок (сталь или дерево). Каркас — основная конструкция, его устанавливают в проем. Далее устанавливаются направляющие, по которым двигается вся конструкция при подъеме\спуске.

Главное отличие такого типа ворот — щит делают из цельного материала. Для этого можно применять деревянные панели, доски, сталь и т.д. Самое лучшее отношение цена\качество имеется у деревянного щита. Она имеет небольшой вес, что не требует массивных конструкций каркаса и мощного привода механизма подъема. Однако дерево быстро приходит в негодность под воздействием внешних факторов. Но при грамотном подходе и обработке срок эксплуатации деревянного щита можно существенно продлить. Лучше всего его обить металлом. Однако независимо от того, какой материал для щита будет выбран, его рекомендуется утеплить.

Изготовление и установка

В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна. Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник.

Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.

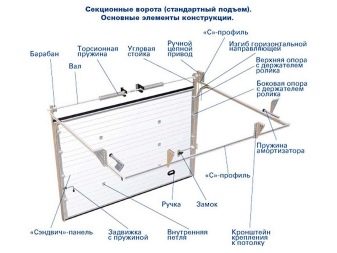

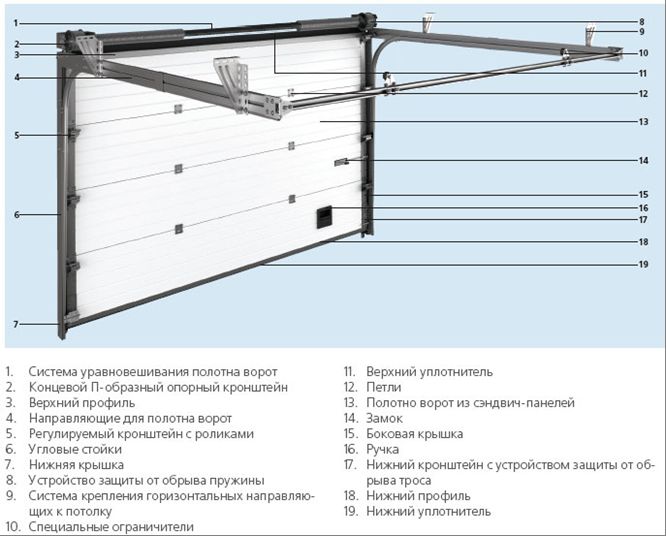

Устройство секционной конструкцииДалее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.

Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.

Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.

Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).

Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).

Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.

Далее из пары уголков монтируют рельсы для движения ворот. Уголки необходимо сварить с одного края, при этом осуществлять контроль расстояний между вершиной уголков, которое должно составлять 50 мм. Готовый рельс приваривается к пластине с отверстиями, оставляя расстояние 80 мм между низом (ребром) и центра направляющей. С противоположной стороны рельса приваривается швеллер, при этом отступ должен быть до 120-150 мм. Приваренный швеллер крепится болтами к потолочному брусу.

В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.

Секционные гаражные ворота своими руками

 Современные гаражи для автомобилей существенно отличаются от тех, которые строили раньше. Прежде всего, изменилась сама конструкция. Ведь если лет двадцать назад гараж нужен был только для того, чтобы просто хранить автомобиль от неблагоприятных погодных условий или угона. У нынешних автолюбителей, учитывая их отзывы, он является почти вторым домом с различными автоудобствами.

Существенной деталью такого изменения считаются гаражные секционные ворота. На смену громадным распашным металлическим или деревянным моделям пришли удобные, красивые и отличного качества стандартные ворота с электроприводом. Причем их конструкции могут решить очень важную проблему нехватки пространства.

Наиболее популярной новинкой считаются подъемно-секционные ворота, которые максимально сочетают все достоинства «родственников» и, что очень удобно, оснащаются электроприводом.

Многие автовладельцы для того чтобы сэкономить деньги, решают сделать секционные ворота своими руками. Не секрет, что задача эта не из легких. Поможет ее решить приобретение готового заводского комплекта. Его обладатель сможет самостоятельно собрать и осуществить монтаж, если гаражные секционные ворота имеют верные размеры.

Приобретение деталей

Для того чтобы конструкция получилась максимально прочной и надежной, ни в коем случае нельзя покупать детали для нее на рынках. Как правило, заводской комплект всегда продается с пошаговой системой сборки. Если тщательно ее изучить, подготовиться и точно следовать указаниям, то монтаж гаражных ворот своими руками значительно упрощается.

Как приготовить дверной проем

Перед тем как установить секционные гаражные ворота, нужно приготовить дверной проем. Для этого нужно правильно определить его размеры и насколько хорошо станут туда стандартные полотна. При помощи уровня необходимо проверить, чтобы поверхности проема находились на одной и той же плоскости. Должны быть параллельными как вертикальные линии, так и верхняя часть, прилегающая к потолку, с полом.

Все эти работы нужно проводить своими руками еще во время строительства, чтобы избежать дополнительных работ перед установкой. При верном определении параметров последующая после монтажа регулировка будет минимальной.

Узнать размеры глубины помещения, которая нужна для установки секционных ворот, можно исходя из высоты дверного проема. К нему нужно прибавить 50 см. При установке ворот с приводом к параметру высоты добавляется 100 см. При строительстве гаража нужно использовать очень прочные материалы, иначе установить своими руками конструкцию секционных ворот надежно будет весьма затруднительно.

Составляя проект строительства гаража, нужно помнить, что оптимальные размеры притолоки 25-50 см. Отзывы опытных владельцев гаражей подтвердят это. Если этого не учитывать, то конструкция будет намного сложнее, и как следствие – существенно дороже. Для создания хорошего прилегания частей гаражных ворот, а также для улучшения теплоизоляции дверной проем своими руками нужно обязательно выровнять и оштукатурить.

Конструкция секционных ворот

Стандартные секционные ворота с электроприводом состоят из таких основных деталей и механизмов:

  •  основное полотно;
  •  направляющие модули;
  • механизмы для пружинного уравновешивания при движении;
  •  устройство механизмов для движения электроприводом;
  •  стандартные замки.

Следовательно, после того как установка секционных гаражных ворот завершена, в движение их можно привести электроприводом с применением пульта дистанционного управления.

Особенности установки гаражных ворот своими руками

Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.

Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.

Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:

  1. ​ При работе пользоваться специальными чертежами;
  2. ​ Работать с качественными материалами, и только заводского производства;
  3. Максимально точно вычислить размеры;
  4. ​ Внимательно размещать детали, стараться это делать точно и правильно.

Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.

Не следует забывать и об осторожности. В безопасности можно будет себя чувствовать, только надев на голову шлем, а на руки перчатки. И обязательно нужно защитить глаза.

Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.

Как установить секционные ворота своими руками

Схема очень простая:

  1.  В самом начале работы нужно сделать разметку, чтобы установить места закрепления несущих элементов. Если размеры последних окажутся немного больше, нужно расширить проем.
  2.  Собрать рамочную конструкцию.
  3.  Далее, эта рама осторожно поднимается и устанавливается в подготовленный проем. Не нужно торопиться с прочным закреплением. Возможно, понадобится регулировка наклона рамы.
  4. С помощью болтов нужно собрать и зафиксировать горизонтальные направляющие и прикрепить их к потолку.
  5. ​ Затем нужно собрать полотно. Монтаж начинается с нижней части. Все элементы панели обеспечиваются роликами.
  6. Работа по сборке механизма по уравновешиванию полотна.
  7. ​ Установка ручек внизу панели для комфортного использования ворот.
  8. Для защиты нужно закрыть механизм специальными кожухами.
  9.  Проверка качества установки. Если все сделано правильно, то полотно будет на уровне, до которого его приподняли. Оно не будет само падать или непроизвольно подниматься.

Если удалось убедиться в том, что работа своими руками сделана правильно, то есть большая вероятность на протяжении многих лет, а то и десятилетий, можно будет наслаждаться воротами, которые точно не потребуют ремонта. Желательно, конечно, учесть и отзывы специалистов, которые подтвердят надежность выполненных работ.

Плюсы и минусы самодельных секционных ворот

Хочется отметить, что самодельные ворота приобретают не только экономные автовладельцы, но и те, кто получает от такой работы моральное удовлетворение. Многие отзывы позволяют говорить о том, что монтаж можно сделать так, как удобно, к тому же при желании можно что-то добавить от себя.

Но не стоить забывать, что это работа сложная. И в некоторых случаях лучше просто купить уже собранные на заводе части, нежели собирать их самому и беспокоится о том, что размеры полотна могут отличаться от имеющегося проема. Так вы экономите время и деньги.

Отрицательной стороной самодельных секционных ворот является то, что в этом случае никто не даст гарантий относительно надежности конструкции. А если конструкция полностью или даже одно полотно упадет на автомобиль, то вся вина будет лежать на самом автовладельце.

Для того чтобы такой неприятности не случилось, нужно самодельные ворота использовать только по назначению, точно следуя прилагаемым схемам и инструкциям. Только этот способ является действенным и поможет экономить с помощью недорогих заводских деталей. Эти детали должны идеально совмещаться с воротами. Есть, конечно же, универсальные запасные части, но тщательная проверка никогда не повредит.

чертежи гаражных секционных складных ограждений, самодельная калитка для гаража

Удобство гаража для машины не в последнюю очередь определятся его въездными воротами, которые должны обеспечивать сохранность автомобиля и легко и надежно закрываться. В наше время можно заказать или сделать самостоятельно несколько вариантов автоматических конструкций. Далее будет рассмотрено, как сделать подъемные ворота для гаража своими руками.

Особенности

В отличие от распашных конструкций, имеющих в большинстве случаев 2 створки, которые распахиваются наружу, подъемные ворота имеют секции или роллеты, поднимающиеся вверх. Принцип действия у них различный в зависимости от вида – секционных, поворотных или роллетных. Сама конструкция, включающая различные элементы: коробку, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но затраты на установку и материалы вполне компенсируют надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, можно легко возвести подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней, не торопясь, построить надежную и удобную конструкцию таких ворот для гаража.

Преимущества и недостатки

Прежде чем решиться возводить гаражные ворота с подъемным механизмом, надо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

  • Экономия свободного места. В отличие от распашных ворот, которым нужно внешнее пространство для открытых створок, подъемные используют место внутри под потолком.
  • Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то вообще не надо прилагать никаких физических усилий.
  • Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.
  • Для таких конструкций можно использовать разные виды отделки и декора.
  • Подъемные ворота могут использоваться для одинарных и двойных гаражей.
  • Створки открываются и закрываются бесшумно.

Стоит обратить внимание и на недостатки подъемных ворот:

  • Главный минус – это сложность конструкции и монтажа. Если полностью заказать установку специалистам, то она будет дорогостоящей. Если же делать монтаж самостоятельно, то надо внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая погрешность может привести к тому, что весь механизм будет нерабочим.
  • Полностью открытые ворота забирают свободное пространство сверху проема и внутри гаража под потолком.
  • Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
  • Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если хозяин гаража учел все эти особенности, то можно приступать к установке. Но сначала надо определиться с видом подъемных ворот для гаража.

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

  • подъемно-поворотные или щитовые:
  • секционные;
  • роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Противовесные ворота наиболее подходят для створок с большим весом.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

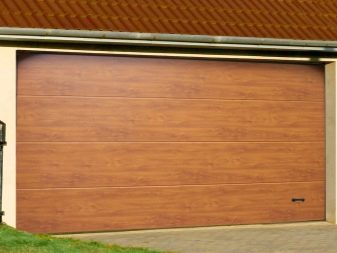

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

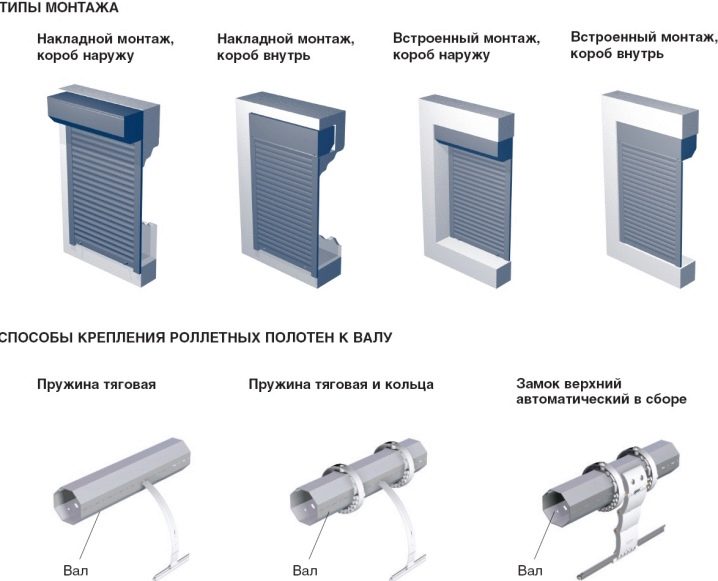

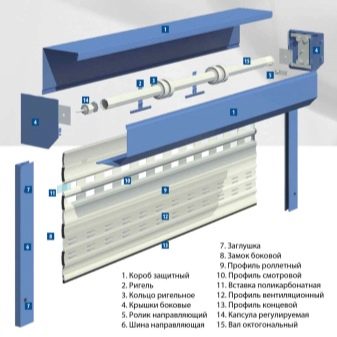

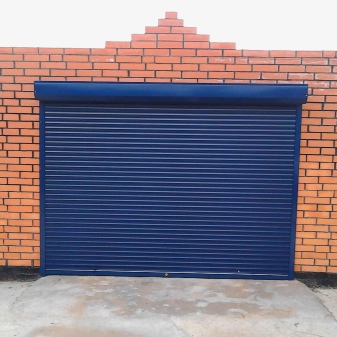

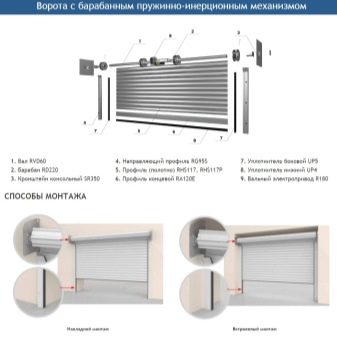

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно вшить теплоизолирующие материалы: листовой пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

  • механизмы, установленные на полотно ворот;
  • закрепленные на направляющих;
  • монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

В этом случае после покупки надо только правильно произвести их монтаж на гаражный проем и подключить электропривод к сети.

Изготовление

Для изготовления простых подъемных ворот для гаража можно воспользоваться уже готовыми эскизами и расчетами, только немного подогнав их размеры в соответствии со своим помещением. Есть много примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, надо позаботиться о том, чтобы проем, прилегающие стены и потолок были способны выдержать ее вес. Для этого надо выбирать прочные и плотные перекрытия без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работу ворот.

Выбрав подходящий тип и примерный проект будущих раздвижных ворот, делаем чертеж с точными размерами, исходя из них подсчитываем количество необходимых материалов.

Для прочной и долговечной рамы подъемных гаражных ворот наиболее удачно подойдут металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно изготовить из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от нее выбирают и размер роликов.

Коробку рычажно-шарнирного механизма можно изготовить из металлического уголка или бруса. По размерам на созданном чертеже вырезаются детали нужной длины.

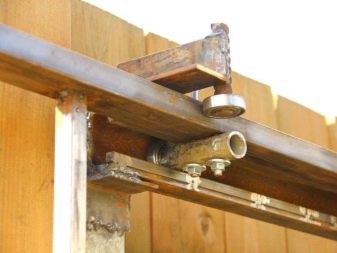

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупаются уже в готовом виде. Они выбираются в соответствии с размерами направляющих. Остальные детали можно без труда изготовить самому, используя сварочный аппарат и болгарку.

Для изготовления ворот и монтажа их в гаражном проеме потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка с обрезными кругами по металлу;
  • дрель со сверлами нужного диаметра;
  • шуруповерт;
  • молоток;
  • уровень;
  • рулетка, карандаш.

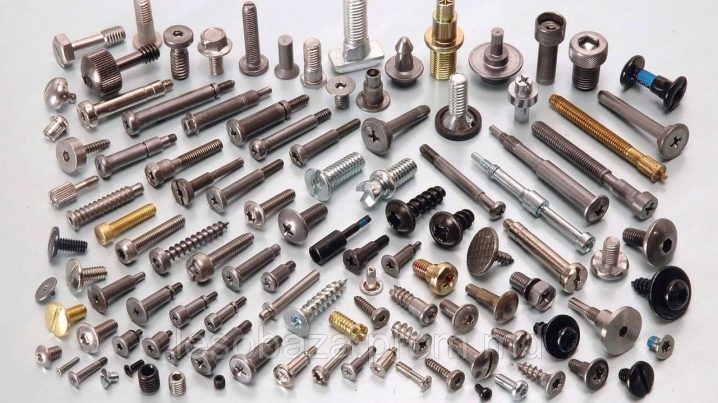

Для крепления нужно использовать подходящие для данного веса конструкции металлические анкера или дюбель-шурупы. Если планируется применять для крепления металлического уголка анкерные болты, то надо подготовить набор соответствующих гаечных ключей.

Монтаж

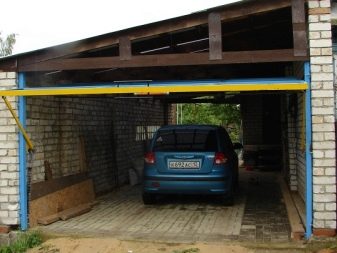

Перед тем, как самому монтировать систему подъемных ворот надо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущая коробка – самый главный силовой элемент подобных ворот, поэтому надо максимально внимательно отнестись к ее изготовлению.

Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, они крепятся к проему гаража на анкерные болты и надежно затягиваются. Для изготовления коробки можно выбрать и деревянные брусья с размерами сечения 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

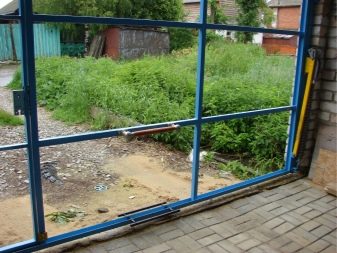

Цельная рама откидных ворот должна собираться на ровной горизонтальной поверхности. После того, как металлические профили нужной длины отрезаны, они проверяются угольником и слегка прихватываются сваркой. Далее еще раз проверяют прямые углы и размеры, в том числе по диагонали, прикрепляют угловые косынки и поперечные рейки жесткости, затем полностью проваривают конструкцию.

После сварки рамы ее необходимо зачистить болгаркой в местах стыков от заусениц. Затем она покрывается антикоррозийным раствором и красится. Внутрь металлических профилей вшиваются доски с теплоизоляцией, снаружи она покрывается листовым металлом. На верхние углы рамы крепятся кронштейны с подвижными роликами.

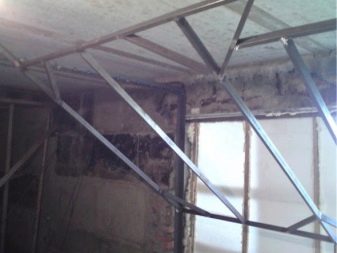

После этого на потолок крепятся направляющие для будущей створки. Монтировать их тоже следует максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверному проему. Затем створка временно устанавливается в проем для того, чтобы отметить место крепления рычажно-пружинного механизма.

После того, как проверена работа ворот и беспрепятственное движение створки по направляющим, она снимается, монтируются пружины, проводится их регулировка. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и мягкого закрытия, устанавливается дверной замок и ручка открытия.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт может ограничиваться только смазкой подвижных деталей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а внешнюю резиновую прокладку смазывать силиконом перед наступлением холодов для защиты от промерзания.

Для внутренней теплоизоляции таких ворот можно применять различные материалы, которые используются и для утепления стен: минеральную вату, пенопласт или пенополистирол. Последние два более эффективные, так как со временем не дают усадку, но могут быть пожароопасные, поэтому лучше выбирать негорючие виды.

Красивые примеры

Красивых проектов подъемных ворот очень много, их конструкции позволяют сделать какой угодно впечатляющий дизайн. Стоит рассмотреть несколько удачных примеров.

Не только красивый, но и удобный пример просторного гаража для двух автомобилей, для каждого из которых предусмотрен отдельный въезд. Ворота снабжены дистанционным пультом для открытия. Несмотря на то, что раздвижные роллеты подходят только для прямоугольных проемов, здесь архитекторы проявили фантазию и спроектировали фигурную арку.

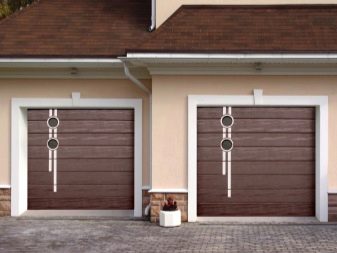

Единое цветовое решение внешней отделки гаража и створки подъемных ворот. Для облицовки можно использовать различные материалы: листовой металл с покрытием, пластик или фанеру.

Простой, но очень стильный вариант ворот разной ширины для двух автомобилей. Здесь для створок использованы роллеты, легкие и занимающие мало места в сложенном состоянии.

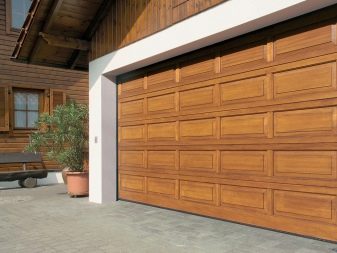

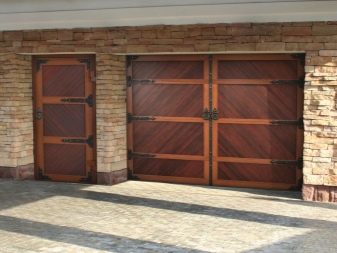

Гаражные ворота с отделкой под дерево в сочетании с остальным интерьером смотрятся очень шикарно.

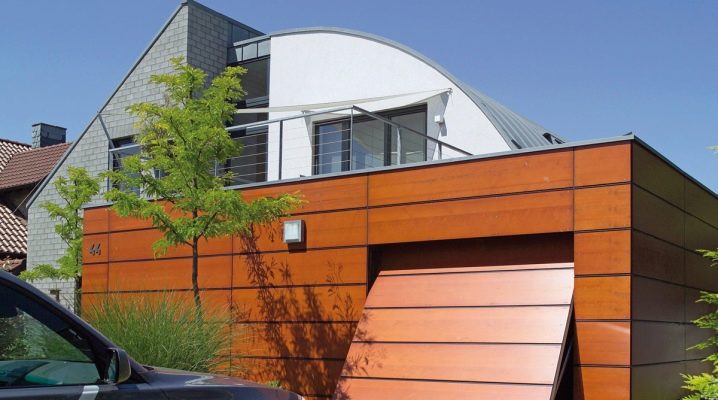

Если створка ворот цельная, то можно сделать снаружи внушительную облицовку под массив благородного дерева. Качественные панели выглядят как деталь средневекового замка, сложно представить, что механизм полностью автоматический.

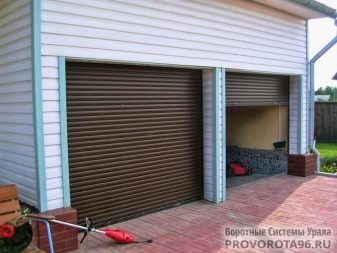

Простой, но симпатичный вариант подъемных ворот роллетов из дешевых материалов. Такой обойдется недорого и быстро монтируется.

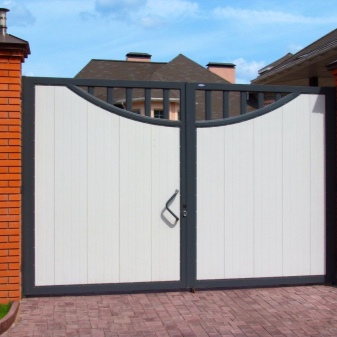

Встроенные в приусадебный забор легкие подъемные ворота могут заменить калитку из двух створок. С таким проектом можно припарковать на своем загородном участке пару автомобилей и они будут надежно скрыты от проезжей части.

Смотрите на видео мастер-класс по изготовлнию ворот.

Ворота гаражные секционные своими руками (+фото)

За последние несколько десятков лет гараж претерпел кардинальные модернизации своей конструкции. Из простой «коробки», которая защищает автомобиль от влияния атмосферных осадков и от злоумышленников, он изменился в просторную и комфортабельную «квартиру».

Не малую роль в этих изменениях сыграли и гаражные ворота. На смену громоздким распашным моделям пришли разработанные специалистами компактные и оригинальные ворота: секционные, подъемно-поворотные, откатные, роллетные. Такие конструкции позволяют наиболее оптимально решить проблему с нехваткой свободного места и отлично вписать гараж в любое строение.

Особенности конструкции

Роллетные ворота довольно маневренные и компактные, но лишены теплоизоляции из-за наличия щелей в полотне, а подъемно-поворотные мощные, сохраняют тепло, но требуют дополнительного пространства. Ворота гаражные секционные могут решить одновременно все проблемы: при открытии/закрытии они плавно перемещаются под потолок, и не занимают дополнительное пространство.

Элементы конструкции на схеме

Достижение таких результатов стало возможным благодаря применению специальных сэндвич-панелей. Ворота перемещаются вниз/вверх при помощи торсионной системы и балансируются пружинным механизмом. Фиксирование полотна происходит при помощи направляющих, которые расположены с обеих сторон и на потолке. Для уменьшения сопротивления по бокам панели прикреплены ролики, специально предназначенные для секционных ворот, которые позволяют полотну легко скользить по вертикальному профилю и плавно перемещаться в горизонтальное положение.

Роликовый механизм

Ролики выполнены из прочной пластмассы, они обеспечивают бесшумный и мягкий ход двери. Пружины уравновешивания снижают вес полотна, поэтому его легко поднять даже вручную. Размещение ручного замка возможно на любой удобной для водителя высоте.

Специальные храповые муфты надежно защищают от падения полотна при обрыве троса (блокируют движение).

Кроме того, конструкция ворот предусматривает наличие автоматики. Электропривод приводит в движение полотно ворот при помощи специального ключа. Также ворота оборудованы дополнительными и довольно важными датчиками, которые расположены по периметру рамы. Они способны реагировать на движение предметов и в случае необходимости останавливают опускание ворот, что является составляющей общей безопасности.

Автоматизированная система

При отключении электричества секционные ворота автоматические открываются вручную при помощи ключа, который разблокирует защитный механизм.

Автоматика от производителей обладает высоким уровнем надежности и приблизительно рассчитана на 25 тыс. открытий/закрытий дверей.

Конструкция сэндвич-панелей для секционных ворот

Структура полотна толщина

Панель состоит из пары листов оцинкованной стали, между ними размещают качественный утеплитель, затем наносится основное и декоративное покрытие. Для защиты секционных ворот от проникновения холода устанавливают эластичные пробки, которые способствуют плотному прилеганию панелей. Все эти процессы осуществляются в заводских условиях со строгим соблюдением технологий.

Допускается размер зазоров между панелями от 2 до 4 мм, но многие производители отдают предпочтение плотному контакту. Самая нижняя (пороговая) панель имеет эластичный уплотнитель, который устойчив к перепадам температур, а в зимний период не позволяет дверям примерзнуть к полу.

Как осуществляется монтаж калитки

Несмотря на всю сложность данной конструкции, производители предусмотрели наличие калитки, но она имеет свои ограничения в размерах. Возможно установление калитки со стандартным и высоким порогами. Но следует учесть, что такое дополнение в секционных воротах прибавит к стоимости 35-40%.

Функции полотна

Перед тем как установить гаражные секционные ворота следует ознакомиться с довольно важной информацией – это параметры сэндвич-панелей. Многие производители соблюдают такие стандарты: 385, 500 и 610 мм.

При этом их толщина:

  • от 35 до 45 мм – вариант с утеплителем. По теплоизоляционным показателям такие панели равны кладке толщиной в полтора кирпича.
  • 20 мм или холодное полотно. Эконом-вариант без утеплителя, который применяют для оборудования неотапливаемого гаража.

Лучше всего устанавливать в проем ворот панели, изготовленные по заводским стандартам, так как секционные ворота под заказ будут стоить гораздо выше, и не каждый примется за такую трудоемкую работу.

Стоимость гаражных секционных ворот

Важный вопрос, который интересует владельца гаража, который решил установить гаражные секционные ворота – это стоимость данного изделия. Основную роль в формировании цены сыграла популярность модели и большая конкуренция фирм-изготовителей.

Эксклюзивный дизайн ворот

Современный рынок предлагает большое количество секционных ворот с разнообразной отделкой: ручной ковкой, вставками ценных пород дерева, цветного акрила или стекла, авторским дизайном и т. д.

Наиболее доступные для широкого круга потребителей модели, окрашенные в разнообразные цвета, что позволяет подобрать их под любой дизайн и вид постройки. По желанию на поверхность можно нанести любой рисунок или замысловатый рельеф. Довольно популярно покрытие «под дерево», оно выполнено настолько качественно, что довольно сложно отличить его от оригинала.

Обратите внимание! Стоимость цветных секционных ворот на 30% дороже стоимости стандартного варианта.

Филенчатые цветные панели

При том, что секционные ворота широко представлены производителями, все же многие интересуются, как сделать секционные ворота для гаража своими руками и сохранить качество конструкции, ведь в этом случае экономия будет существенной.

Многие производители предлагают возможность сборки секционных гаражных ворот. Фирмы продают уже готовые комплекты для самостоятельного монтажа, что позволяет сэкономить покупателю до 25% от стоимости уже готовой подобной модели.

В комплекте к секционным воротам прилагается подробная инструкция монтажа. Она расписывает правильное расположение каждой детали устройства и очередность их крепления. Поэтому владелец гаража сможет точно собрать ворота и правильно разместить электрические механизмы. Перед началом установки следует подробно изучить пошаговую инструкцию, так как каждый производитель изготавливает секционные ворот по собственной технологии.

Обратите внимание! Несоблюдение правил в дальнейшем может очень сильно повлиять на эксплуатационные качества ворот.

Довольно осторожно следует относиться к рекламным лозунгам, которые призывают сделать секционные ворота из подручных средств. Скорее всего, в таком случае вам попытаются продать дешевые китайские подделки, которые ломаются в первые месяцы эксплуатации.

Установка

Схема монтажа ворот

В этом пункте более подробно остановимся на важных моментах при монтаже ворот, для тех, кто решил для себя провести их установку самостоятельно.

Секционные ворота требуют наличия свободного пространства по всей ширине дверного проема:

  • расстояние до потолка 300 см;
  • расстояние по бокам 450 см.

Перечисленные размеры являются максимальными. Возможно их отклонение в меньшую сторону, но не превышающие параметры установленные производителем.

Требования к конструкции

Монтирование гаражных секционных ворот необходимо начать с подготовки дверного проема. Прежде всего, его необходимо очистить от непрочного слоя облицовки. Если конструкция гаража выполнена из легких блоков, то его стены следует укрепить металлическим каркасом. Для выполнения работ вам понадобятся:

  • перфоратор;
  • дрель, со встроенной функций шуруповерта;
  • набор монтажных инструментов;
  • победитовые сверла;
  • измерительные приборы (рулетка и уровень).

Обратите внимание! В комплекте возможно отсутствие крепежных материалов, поэтому необходимо пред началом работ запастись ими. Особое внимание стоит обратить на список требуемых саморезов, дюбелей и анкеров, который прилагается к инструкции. Не следует приобретать более тонкие и дешевые материалы, так как это сильно может снизить эксплуатационные качества монтируемых ворот.

Все схемы секционных ворот, переносятся на дверной проем. На стенах требуется отметить места для крепления всех несущих элементов данной конструкции:

  1. Вертикальный профиль.
  2. Горизонтальный профиль.

Именно они выполняют роль фиксации движения панелей.

Как увеличить срок службы

Секционные ворота в гараже на две машины

Основным правилом монтажа считается хорошая фиксация необходимых деталей, а так же точность выставленной вертикали дверного проема. Если будет хотя бы маленький перекос, вся работа будет считаться испорченной, поскольку даже малейшее отклонение приведет к нарушению работы.

  • Ни в коем случае нельзя использовать монтажную пену, когда занимаетесь установкой несущих элементов. Многие совершают ошибку, используя монтажную пену, или старый дедовский метод – вбивание колышков, чтобы выровнять конструкцию. Это самая большая и распространенная ошибка. Если появилась такая необходимость, требуется использовать металлические подкладки разного калибра. Ими стоит запастись еще перед проведением всех монтажных работ.
  • Никогда не отклоняйтесь от инструкций(!), нельзя крепить несущие детали как вам хочется, у них есть своя последовательность, которая указана в инструкции. После идет сборка полотна, которая осуществляется с нижней панели. Когда работа с этим закончена, следует тщательно проверить плотность прилегания верхней створки к нащельнику. Чтобы достичь плотности, следует регулировать верхние кроштейны.
  • Следующим этапом является крепление механизмов управления воротами, а так же различных аксессуаров: замков, ручек, засовов. И уже потом следует заниматься монтажом уравновешивающих пружин. Они устанавливаются так, чтобы подъемные тросы всегда находились в натянутом состоянии.
  • И завершающим этапом является монтаж самих ворот крепежом ограничителя хода полотна и электропривода. Двери по несколько раз открывают и закрывают, проверяя ход полотна.

Данные этапы монтажа описаны в инструкции. От качества вашей работы будет зависеть работа ворот и их исправность. Если вы не уверенны в том, что сможете справиться с такой работой самостоятельно, стоит обратиться за помощью к специалистам. Пусть это и будет стоить порядком дороже, но вы будете знать, что работа выполнена так, как положено.

Видео

Предлагаем вашему вниманию серию материалов, которые помогут разобраться с процессом установки секционных ворот:

Фото

Вид ворот изнутри Варианты исполнения сэндвич-панелей Оформление в одном стиле Особенности устройства С калиткой Сэндвич-панель в разрезе Привод секционных ворот Порядок установки

Последняя редакция: 03.02.2015 Автор: Бундикова Полина Сергеевна

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
