Сечение провода в чем измеряется – Таблицы по диаметру провода и сечению проводов: расчет допустимой мощности проводников

Содержание

Сечение провода – как выбрать по току или мощности

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт.

Фотография кабеля одножильного провода

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2, что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

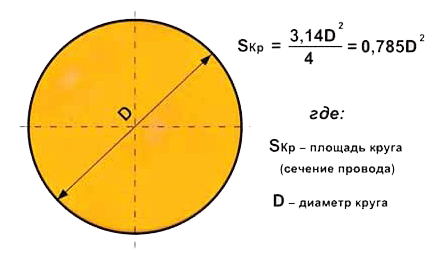

Формула площади круга

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Выбор сечения
медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А» и измеряется в Амперах. При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В
выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Расчет сечения провода электропроводки
по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами
при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Таблица: диаметр и сечение провода

Содержание:
  1. Применение измерительных приборов
  2. Определение сечения линейкой
  3. Таблица соотношений диаметров и сечений
  4. Калькулятор онлайн - сечение провода по диаметру

В электрических сетях существует множество параметров, определяемых различными способами. Среди них имеется специальная таблица, диаметр и сечение провода с ее помощью определяются с высокой точностью. Такие точные данные требуются при добавлении электрической нагрузки, а старый провод не имеет буквенной маркировки. Однако даже условные обозначение не всегда соответствуют действительности. В основном это связано с недобросовестностью изготовителей продукции. Поэтому лучше всего сделать самостоятельные расчеты.


Применение измерительных приборов

Для определения диаметра жил проводов и кабелей широко применяются различные измерительные приборы, показывающие наиболее точные результаты. В основном для этих целей практикуется использование микрометров и штангенциркулей. Несмотря на высокую эффективность, существенным недостатком данных устройств является их высокая стоимость, имеющая большое значение, если инструмент планируется задействовать всего 1-2 раза.

Как правило, специальными приборами пользуются электрики-профессионалы, постоянно занимающиеся электромонтажными работами. При грамотном подходе становится возможным измерение диаметра жил проводов даже на рабочих линиях. После получения необходимых данных остается только воспользоваться специальной формулой:  Результатом вычисления будет площадь круга, которая и есть сечение жилы провода или кабеля.


Определение сечения линейкой

Экономичным и точным методом считается определение сечение кабелей и проводов с помощью обыкновенной линейки. Кроме нее потребуется простой карандаш и сама проволока. Для этого жила провода зачищается от изоляции, а затем плотно накручивается на карандаш. После этого, с помощью линейки измеряется общая длина намотки.

Полученный результат измерений нужно разделить на количество витков. В итоге получается диаметр провода, который понадобится для последующих вычислений. Сечение кабеля определяется по предыдущей формуле. Для получение более точных результатов, намотанных витков должно быть как можно больше, но не менее 15-ти. Витки плотно прижимаются между собой, поскольку свободное пространство способствует значительному увеличению погрешности в расчетах. Снизить погрешность можно с помощью большого количества замеров, производимых в разных вариантах.

Существенным недостатком данного способа является возможность измерений только относительно тонких проводников. Это объясняется сложностями, возникающими при накручивании толстого кабеля. Кроме того, требуется заранее купить образец продукции для выполнения предварительных измерений.


Таблица соотношений диаметров и сечений

Определение сечений кабелей и проводов с помощью формул считается довольно трудоемким и сложным процессом, не гарантирующим точного результата. Для этих целей существует специальная готовая таблица, диаметр и сечение провода в которой наглядно представляет их соотношение. Например, при диаметре проводника 0,8 мм, его сечение будет составлять 0,5 мм. Диаметр в 1 мм соответствует сечению уже 0,75 мм и так далее. Достаточно только измерить диаметр провода, а затем заглянуть в таблицу и вычислить нужное сечение.

При выполнении вычислений нужно соблюдать определенные рекомендации. Для определения сечения необходимо использовать провод, полностью очищенный от изоляции. Это связано с возможными уменьшенными размерами жил и более высоким изоляционным слоем. В случае каких-либо сомнений в размерах кабеля, рекомендуется приобретать проводник с более высоким сечением и запасом мощности. В случае определения сечения многожильного кабеля, вначале вычисляются диаметры отдельных проводов, полученные значения суммируются и используются в формуле или в таблице.


Калькулятор определения сечение провода по диаметру

Как определить сечение провода по его диаметру: таблица, видео, формулы

Очень часто перед покупкой провода возникает необходимость самостоятельно определить его сечение, чтобы не стать жертвой обмана. Помимо этого, измерять диаметр жил приходиться при добавлении новой электрической точки, если на старой проводке отсутствует буквенная маркировка. Далее мы расскажем Вам, как правильно произвести измерения и какие методики определения для этого можно использовать.

Применение штангенциркуля

Важный момент заключается в том, что даже если Вы правильно осуществите все вычисления и выберите подходящее изделие, такая неприятность, как авария, все равно может возникнуть. Это связано с тем, что не всегда сечение жил, которое указано на маркировке проводов, соответствует действительным значениям. В этом вина только завода-изготовителя, ведь, бесспорно характеристики не совпадают из-за каких-либо экономических «трюков» в компании. Иногда провода и кабели на прилавках вообще без маркировки, что также пускает под сомнение их качество.

Вы спросите: «Зачем компании портить свою репутацию?», на что можно сразу же найти несколько логических ответов:

  1. Завод решил сэкономить на качестве товара. К примеру, если сделать 2,5-милимметровую жилу тоньше на 0,2 мм.кв., можно выиграть несколько килограммов металла на 1 погонном километре. При массовом производстве экономия имеет приличные цифры.
  2. В борьбе за «место под солнцем» компании по изготовлению электропроводки пытаются переманить к себе потребителя, сделав цену ниже, чем у конкурентов. Соответственно низкая цена устанавливается за счет незначительного сокращения диаметра (на глаз не заметно).

Как вы видите, и тот и другой ответ вполне разумный, поэтому лучше себя предостеречь и сделать несколько простых вычислений, о которых мы и поговорим далее.

Способы определения

Существует несколько способов определения сечения кабеля. Все они сводятся к тому, чтобы сначала вычислить диаметр жилы, после чего с помощью небольших расчетов узнать окончательное значение.

Способ №1 – Приборы в помощь!

На сегодняшний день существуют инженерные приборы, с помощью которых можно запросто определить диаметр жилы провода либо кабеля. К таким приборам относятся штангенциркуль и микрометр (увеличьте фото нажатием, чтобы просмотреть все инструменты).

Механический микрометр
Механический микрометр
Электронный микрометр
Электронный микрометр
Механический штангенциркуль
Механический штангенциркуль
Электронный штангенциркуль
Электронный штангенциркуль

Данный способ определения наиболее точный, но «обратная сторона медали» заключается в стоимости самого штангенциркуля/микрометра. Цена, конечно, не космическая, но для единоразового использования нет смысла приобретать данный инструмент.

Чаще всего такой вариант выбирают профессиональные электрики, чья жизнь непосредственно связана с монтажом электропроводки. Имея штангенциркуль можно точнее всего определить сечение провода своими силами. Преимущество данной методики заключается в том, что замерить диаметр жил можно даже на участке работающей линии (к примеру в розетке).

После измерения необходимо воспользоваться следующей формулой:

opredelenije_secgenija_kabelya (1)

Не забываем, что число «Пи» составляет 3,14. Для максимального упрощения формулы можно 3,14 разделить на 4, после чего вычисления сведутся к умножению 0,785 на диаметр в квадрате!

Способ №2 – Использование линейки

Если Вы не желаете тратить деньги (а правильно и делаете!), то рекомендуем использовать простой «дедовский» способ для того чтобы определить сечение провода по его диаметру. Если имеются проволока, простой карандаш и линейка, найти ответ можно за считанные минуты. Все что Вам нужно — зачистить жилу от изоляции, после чего плотно накрутить ее на карандаш (как показано на картинке) и линейкой измерить общую длину намотки.

Использование линейки

Суть способа заключается в том, что необходимо измерить общую длину намотанного проводника и разделить ее на количество жил. Значение, которое получиться – диаметр, который Вам нужно определить.

Формула для вычислений

Несмотря на свою простоту, вычисления имеют свою особенность:

  • чем больше жил будет намотано на карандаш, тем точнее выйдет результат, минимальное количество витков – 15;
  • витки обязательно должны быть вплотную прижаты друг к другу, чтобы не было свободного пространства, которое значительно увеличит погрешность;
  • определение необходимо осуществлять несколько раз (меняя начальную сторону замера, переворачивая линейку и т.д.). Опять-таки, чем больше вычислений – тем меньше погрешность.

Обращаем Ваше внимание на существенные недостатки данного способа. Во-первых, для измерения подойдут только тонкие проводники (из соображений того, что толстый кабель будет сложно накручивать). Во-вторых, в магазине перед покупкой для такой методики необходимо отдельно приобрести небольшой кусочек изделия.

После всех измерений необходимо воспользоваться все той же формулой, которую мы указали выше. На видео демонстрируется пример определения сечения проводника с помощью линейки:

Применение линейки и формул

Способ №3 – Использование таблиц

Вместо того, чтобы определять сечение кабеля по формуле, можно просто использовать готовые таблицы, которые сократят Ваше время и сделают результат наиболее точным.

Таблица довольно простая: в одной колонке указаны диаметры жил, во второй – их поперечные сечения в квадратах.

Расчетная таблица

Советы от электрика

Мы предоставили существующие методы, но это еще далеко не все.

Рекомендуем Вам ознакомиться со следующими советами от опытных электриков по определению сечения провода:

  1. Помимо сечения изделия обращайте внимание на металл жилы. Медная либо алюминиевая жила должна иметь характерный насыщенный цвет. Если цвет сомнительный, то, скорее всего это сплав металлов, который позволяет сэкономить заводу-изготовителю свои средства. Такой сплав крайне опасен для монтажа электропроводки в доме, т.к. его токопроводимость и номинальные нагрузки в разы меньше, чем у оригинального изделия.
  2. Сечение нужно определять только по жиле. Даже если с виду изделие нормальной толщины, возможен такой вариант, что уменьшенные размеры жилы были компенсированны повышенным слоем изоляции.
  3. Если Вы сомневаетесь в размере проводника, приобретите провод большего сечения. Запас мощности точно не повредит Вашей электропроводке!
  4. Если Вы имеете дело с кабелем, расчет будет немного изменен (из-за того что кабель может состоять из n-го количества проводов). Чтобы правильно осуществить вычисления, Вам необходимо сначала определить диаметр каждого отдельного провода, после чего суммировать все значения и выбрать изделия согласно итоговому числу.

Формула для вычислений поперечного сечения

Видео инструкция

Мы нашли очень интересную видео инструкцию, в которой показаны не только как определить сечение провода, но и наглядный пример различного качества изделий от нескольких заводов изготовителей. Если Вы знаете украинский язык, то видео станет Вам полезным и сможет ответить на возникнувшие вопросы, если такие имеются!

Видео инструкция по определению сечения жилы микрометром

Надеемся, что теперь Вы знаете, как определить сечение провода по его диаметру. Если возникли какие-либо вопросы, сразу же задавайте их нашим специалистам в комментариях либо категории «Вопрос электрику«!

Также читают:

Как определить сечение провода

измерение диаметра провода микрометром

Капитальный ремонт это неизбежное мероприятие, которое предстоит сделать в любом жилом или хозяйственном помещении. Кроме внешних отделочных работ он предусматривает замену всех коммуникаций, в том числе и электропроводки, которую надо выбрать и купить. К сожалению, указанная на бирке или самом кабеле информация зачастую не соответствует действительности, хоть и на законных основаниях (в ГОСТах прописана допустимая погрешность) поэтому, чтобы обезопасить себя от покупки некачественного кабеля, надо знать как определить сечение провода.

Зачем надо уточнять сечения кабеля

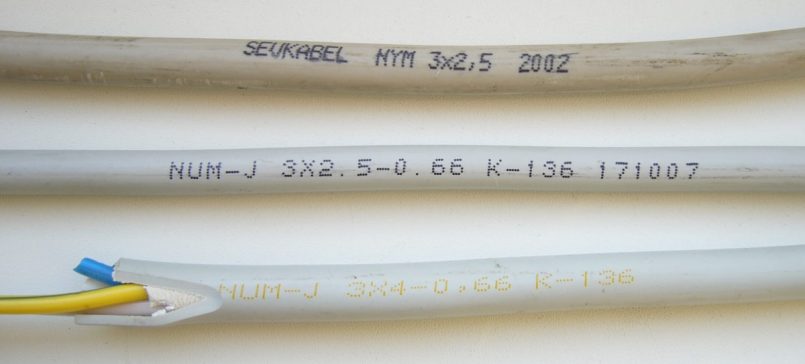

маркировка производителя кабеля

На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.

Способы узнать реальный диаметр провода

Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.



Микрометр даст более достоверное значение, чем штангенциркуль.

измерение диаметра провода линейкой

В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.

Как проводить измерения подробно показано в этом видео:

Какие формулы надо использовать

формула расчета сечения кабеля

Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:

S = ϖ R²

R – радиус круга, равен половине диаметра;

ϖ = 3,14

Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.

Чтобы получить более точный результат надо иметь в виду:

  1. Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
  2. Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
  3. Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.

Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

Определяем сечение провода с помощью таблицы

Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:

сечение провода по диаметру таблица

Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.

При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.

Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.

Советы по выбору сечения провода

Сечение проводника – это не все, на что нужно обращать внимание. Немаловажное значение имеет материал, из которого он изготовлен. Жила из меди или алюминия имеет определенный цвет и если он вызывает сомнение, то вероятно в целях экономии здесь производителем используется сплав металла. Это может привести к опасным последствиям, так как проводимость тока будет меньше, чем у заявленных металлов.

таблица - выбор сечения провода для открытой и закрытой проводки

Сечение провода определяется только по диаметру токоведущей жилы. Некоторые покупатели ошибочно пытаются вычислить сечение по общему диаметру (жила+изоляция), отнимая от результата предполагаемую толщину изоляции. Так делать ни в коем случае нельзя, так как погрешность измерения будет чрезмерно высокой. Кроме того, в целях экономии металла производителем может быть сделана толще сама изоляция, и на вид изделие кажется вполне нормальным.

Сечение по ГОСТу или ТУ

Большой ассортимент электротехнических товаров способствует быстрому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все товары должны соответствовать требованиям ГОСТ.

Часто производители, желая сэкономить, находят лазейки чтобы отступать от требований ГОСТов и сами разрабатывают технические условия производства (ТУ) с учетом разрешенных погрешностей.

Как итог – рынок перенасыщен некачественным и дешевым товаром, который требуется перепроверять перед покупкой.

Если имеющиеся в торговых точках кабели подходящей стоимости не соответствуют заявленным характеристикам, единственное что можно сделать – приобрести провод с запасом по поперечному сечению. Резерв мощности никогда отрицательно не скажется качестве электропроводки. Также будет нелишним обратить внимание на продукцию от производителей, дорожащих своим именем – хоть она и стоит дороже, но это гарантия качества, а замена проводки делается не так часто, чтобы на ней экономить.

Сечение кабеля по диаметру: способы и примеры расчета

При покупке кабельной продукции необходимо убедиться, не занижено ли сечение жил покупаемого кабеля. И сделать это крайне важно, так как если у кабеля заниженное сечение, то тем больше его сопротивление и тем больше тепла, выделяемого на токопроводящей жиле при прохождении тока, следовательно заниженное сечение может привести к возгоранию изоляции и к короткому замыканию.


Расчет сечения кабеля по диаметру. Вариант № 1

Как работать штангенциркулем

Рис.1

Определить сечение кабеля возможно по диаметру жилы. На практике чаще всего замеряют диаметр жилы без изоляции штангенциркулем или микрометром. Чтобы вспомнить, как работать со штангенциркулем при измерении диаметра жилы посмотрите рис. 1

Зная диаметр жилы, достаточно легко определить сечение кабеля. Для этого нужно воспользоваться формулой сечения кабеля, которая совпадает с обычной школьной формулой расчета площадки круга (рис. 2)

Формула площади круга

Рис. 2 Формула расчета сечения кабеля

Пример расчета сечения:

На склад поступил 3-х жильный кабель ВВГнг без маркировки с диаметром жилы 5,6 мм. Определим сечение кабеля ВВГНг по диаметру:
Sкр=3,14*5,6^2/4=24,6 мм2

Ближайшее стандартное сечение 25мм2. Таким образом, на склад поставлен кабель ВВГнг 3х25.

Что делать, если фактическое сечение не совпадает с указанным в маркировке?

У производителей кабеля также существуют свои допуски относительно сечения жил кабеля. Эти допуски регламентируются ГОСТ 22483-77, в соответствии с которым сечение жилы должно соответствовать указанному в ГОСТ электрическому сопротивлению.

Например, для кабеля ВВГ (класс гибкости жил 1) диапазон диаметров жилы, соответствующих ГОСТ, рассчитан и приведен в таблице ниже:

Номинальное сечение, мм2 Max. диаметр жилы, мм Min. диаметр жилы исходя из max сопротивления по ГОСТ 22483-77, мм
0,5 0,80 0,78
0,75 0,98 0,95
1 1,13 1,10
1,5 1,38 1,35
2,5 1,78 1,72
3 1,95 1,90
4 2,26 2,18
5 2,52 2,45
6 2,76 2,67
8 3,19 3,12
10 3,57 3,46
25 5,64 5,49
35 6,68 6,47
50 7,98 7,52
70 9,44 9,04
95 11,00 10,65
120 12,36 11,97
150 13,82 13,29
185 15,35 14,87
240 17,49 17,05

Подробнее об этом в нашей статье - Заниженное сечение кабеля. Допустимые нормы занижения сечения

Расчет сечения кабеля по диаметру. Вариант № 2

Если под рукой нет штангенциркуля или микрометра, позволяющих достаточно точно замерить диаметр жил малых сечений, то можно воспользоваться этим способом.

Одна из жил очищается от изоляции и наматывается на карандаш или ручку (рис.3,4). Чем больше витков, тем точнее получится измерение. Ширина намотки измеряется обычной линейкой и делится на количество витков. Получившееся число и будет

формулы, и таблицы расчета сечения. 140 фото различных типов сечений кабеля

Не каждый знает, что сечение провода — это не диаметр, ведь возникшая путаница может привести к неразумным тратам, сложностям в монтаже и более страшным последствиям, короткому замыканию, возгоранию и даже пожару. Предотвратить все это легко, если правильно рассчитать требуемое сечение и выбрать из предлагаемого производителями многообразия.

Существует несколько способов, как определить сечение провода по сторонним характеристикам кабеля, например, силе тока, диаметру или пропускаемой мощности. Ниже поговорим о самых простых и результативных из них.

Краткое содержимое статьи:

Что такое сечение

Но сначала разберемся с понятиями. Сечение — это площадь поперечного среза провода, которое легко измерить, если разрезать кабель пополам. В значение включается только размер медной или алюминиевой жилы, а изоляционный слой не учитывается.

Чтобы узнать, какова площадь среза конкретного проводника, можно заглянуть в таблицу сечения проводов определенного вида, марки и производителя. Там же можно заметить и влияние данного значения на другие эксплуатационные характеристики кабеля.

Как можно узнать сечение кабеля по диаметру

Приветствую вас, друзья!

Вы делаете ремонт и решили поменять электропроводку самостоятельно. И теперь вам нужно выбрать кабель. Что вам надо сделать? Нужно пойти и купить кабели для вашего ремонта, если вы, конечно не владелец кабельного завода.

Но что мы имеем в магазине? А там выбор очень даже ничего. И ТУ и ГОСТ. Но даже кабель сделанный по ГОСТу не гарантирует вам технические данные заявленные производителем. Производители, желая уменьшить затраты на производство своей продукции, применяют разные ухищрения. И одно из них занижение сечения жил кабеля. Я уже не говорю о ТУ – кабелях, там вообще всё плохо. Как-то померил сечение кабеля ТУ ВВГ Зх2,5, так вообще было полтора квадрата.

Уменьшают также толщину изоляции жил кабеля. Но мы будем говорить о сечении.

Конечно, кабель произведенный по ГОСТу имеет преимущетсво перед ТУшным. Но и цена его значительно выше. Поэтому, дабы удешевить ремонт, многие используют кабель ТУ. Среди продукции произведенной по Техническим Условиям встречается более или менее качественная продукция. Но на глаз определить сечение жилы кабеля нет возможности (только приблизительно), поэтому я вам расскажу как это сделать достаточно точно.

Что мы можем измерить у кабеля? Только диаметр.

Я вам расскажу как узнать сечение кабеля по диаметру

Все, надеюсь, знают что такое штангенциркуль. Штангенциркуль – это прибор, с помощью которого можно измерить в том числе и диаметр жилы кабеля.

Измеряем диаметр жилы кабеля предварительно очистив его от изоляции.
Кабель с монолитными жилами.

Как узнать сечение кабеля по диаметру

Судя по показаниям нашего прибора диаметр жилы кабеля 3,2 мм.
Так как сечение кабеля имеет форму круга, то рассчитать его можно по формуле:

Как узнать сечение кабеля по диаметру

Подставляем в формулу значение нашего диаметра, это будет 3,2 мм и получаем:

Как узнать сечение кабеля по диаметру

Мы видим, что сечение проводника кабеля 8 кв. мм. Хотя покупался он как 10 кв.мм.

Кстати, замер можно производить также микрометром. Измерения будут точнее. Но, точность до тысячных нам не нужна.
Ну а что, если у вас нет ни штангенциркуля, ни микрометра? Выход есть! Для этого нам подойдет обыкновенная линейка.

Расчет сечения кабеля по диаметру без штангенциркуля

Также очищаем жилу кабеля от изоляции, но намного побольше, чем для измерения штангенциркулем.

Как узнать сечение кабеля по диаметру

Берем предмет цилиндрической формы (например отвертку или авторучку) наматываем провод виток к витку как можно плотнее. Чем больше витков, тем точнее измерение.

Как узнать сечение кабеля по диаметру

Измеряем длину нашей намотки с помощью линейки, делим на количество витков – получаем диаметр нашей жилы.

Ну и по формуле находим сечение жилы нашего кабеля. Сразу хочу оговорится, данные измерения полученные таким способом не такие точные как полученные с помощью штангенциркуля. Да и провод слишком толстый не померяешь – просто трудновато будет его намотать. Но и такой способ имеет право на существование.

Ну а что если провод многожильный? Как определить сечение такого кабеля?

Определяем сечение многожильного кабеля

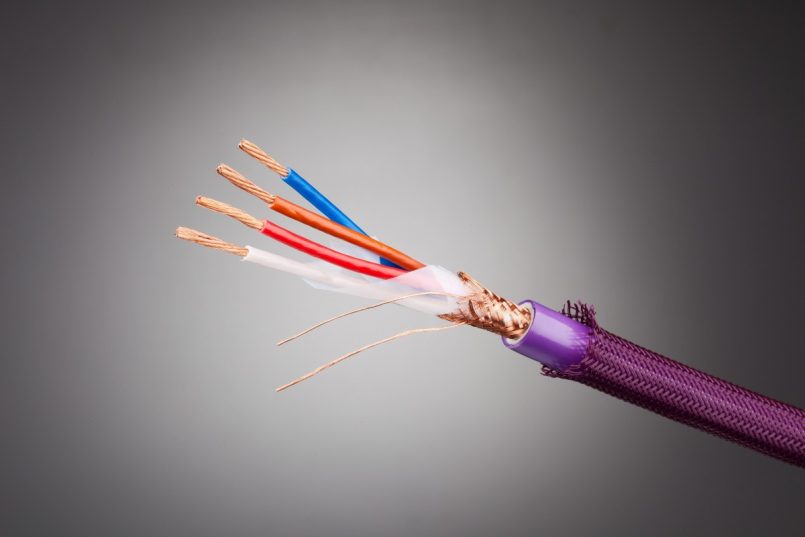

как узнать сечение кабеля по диаметру

Тут не намного сложнее чем с моножилой.
Измеряем диаметр одной жилки многожильного провода. А дальше всё также. По формуле определяем сечение этой жилки. А далее умножаем сечение одной жилки провода на количество жилок и получаем полное сечение провода.

Повторяться не буду и по-новой считать не будем. Я думаю, что из первого примера было всё понятно.

А если жилок очень много? Я бы скрутил провод и измерил бы диаметр всех жил вместе.

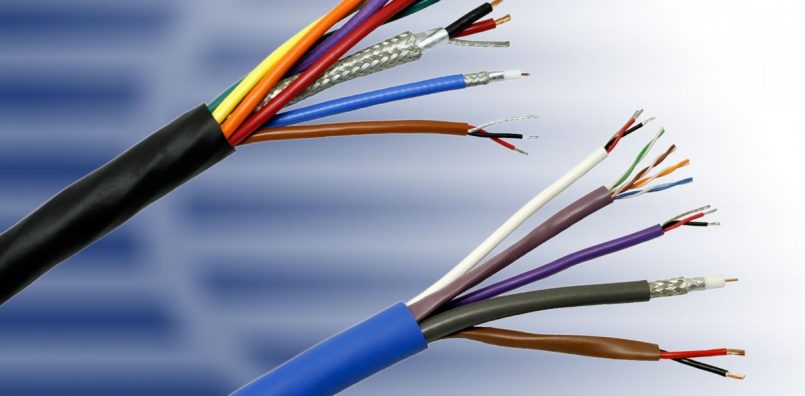

Как узнать сечение кабеля по диаметру

Конечно, это было бы менее точное измерение, так как есть какие-то зазоры между жилами, но можно добавить на погрешность процентов 10. Если получится немного больше – это не страшно – больше не меньше.

Ну а если вдруг забыли формулу или потеряли, как быть?

Умные люди промеряли всё заранее и составили таблицу расчета сечения кабеля по диаметру.

В первой графе диаметр, а во второй графе сечение, соответствующее этому диаметру.

как узнать сечение кабеля по диаметру

Конечно, диаметр и сечение даны здесь с определенным шагом, но и кабели, выпускаемые в нашей стране имеют определенные размеры ( 0,5; 0,75; 1; 1,5; 2,5; 4; 6; 10; 16 и т. д. кв.мм.).

Так что все эти данные есть в таблице. Измеряли, посмотрели в таблице и всё. Очень просто.

Но есть ещё один способ как узнать сечение кабеля по диаметру

С помощью специальной программы. Скачиваете программку на компьютер. Надо узнать сечение измеренного вами кабеля-вводите в окошко значение диаметра, в другое количество жил и всё. Программка выдает вам сечение.

Измеряли диаметр жилки многожильного кабеля, ввели в окошко значение диаметра, в другое количество жилок и всё. Сечение провода появляется в третьем окошке. Всё очень просто. Вот ссылка на программу.

Всё что хотел вам рассказать сегодня. Если статья была вам полезна, то самая лучшая благодарность это поделиться в соцсетях. Кнопочки сбоку и внизу.

Еще статьи на сайте

Отправить ответ

avatar
  Подписаться
Уведомление о
