Саморез универсальный
Саморезы универсальные по дереву, оцинкованные SPAX, полная резьба, потайная головка, шлиц PZ. Размеры саморезов от 2.5х10 до 6х80 мм.
Особенности универсальных саморезов SPAX:
- Широкая область применения внутри сухих помещений.
- Четырехгранный конический конец 4CUT обрезает волокна, предотвращая расщепление древесины без необходимости предварительного сверления даже при малых расстояниях от края. Для твёрдой древесины требуется сверление.
- Оптимизированный волнообразный профиль резьбы идет до самого конца шурупа, обеспечивая быстрое и надежное завинчивание.
- Головка SPAX Multi с фрезерующими гранями утапливается в древесине заподлицо. При соединении металлической обшивки с деревом грани головки обеспечивают торможение шурупа, предотвращая перетягивание.
- Крестообразный шлиц PZ передаёт больший момент по сравнению со шлицем PH. Также меньше вероятность выскальзывания биты из шлица и его повреждения.
Материалы универсальных саморезов SPAX:
- Сталь закалённая оцинкованная (белая пассивация), со специальным покрытием для снижения трения
| Длина самореза Ls | Длина полной резьбы LgV | Стандартная упаковка | |||
|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 10 | 8 | 1.000 | 10.000 | 1.120.000 | 1081010250105 |
| 12 | 10 | 1.000 | 10.000 | 1.120.000 | 1081010250125 |
| 15 | 12 | 1.000 | 10.000 | 1.120.000 | 1081010250155 |
| 16 | 14 | 1.000 | 10.000 | 1.120.000 | 1081010250165 |
| 20 | 17 | 1.000 | 10.000 | 1.120.000 | 1081010250205 |
| 25 | 1.000 | 10.000 | 630.000 | 1081010250255 | |
| Длина самореза Ls | Длина полной резьбы LgV | Стандартная упаковка | Упаковка мини | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 10 | 7 | 1.000 | 10.000 | 1.120.000 | 1081010300105 | — | — | — | — |
| 12 | 10 | 1.000 | 10.000 | 1.120.000 | 1081010300125 | 200 | 2.000 | 470.000 | 1081010300123 |
| 13 | 10 | 1.000 | 10.000 | 1.120.000 | 1081010300135 | — | — | — | |
| 15 | 12 | 1.000 | 10.000 | 1.120.000 | 1081010300155 | — | — | — | — |
| 16 | 14 | 1.000 | 10.000 | 1.120.000 | 1081010300165 | 200 | 2.000 | 470.000 | 1081010300163 |
| 17 | 14 | 1.000 | 10.000 | 1.120.000 | 1081010300175 | — | — | — | — |
| 20 | 17 | 1.000 | 10.000 | 630.000 | 1081010300205 | 200 | 2.000 | 260.000 | 1081010300203 |
| 25 | 21 | 1.000 | 10.000 | 630.000 | 1081010300255 | 200 | 2.000 | 260.000 | 1081010300253 |
| 30 | 26 | 1.000 | 10.000 | 320.000 | 1081010300305 | 200 | 2.000 | 1081010300303 | |
| 35 | 31 | 1.000 | 10.000 | 320.000 | 1081010300355 | 200 | 2.000 | 260.000 | 1081010300353 |
| 40 | 36 | 1.000 | 10.000 | 280.000 | 1081010300405 | 200 | 2.000 | 224.000 | 1081010300403 |
| 45 | 36 | 1.000 | 10.000 | 280.000 | 1081010300455 | — | — | — | — |
| Длина самореза Ls | Длина полной резьбы LgV | Стандартная упаковка | Упаковка мини | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 12 | 9 | 1.000 | 10.000 | 1.120.000 | 1081010350125 | 200 | 2.000 | 470.000 | 1081010350123 |
| 13 | 9 | 1.000 | 10.000 | 1.120.000 | 1081010350135 | — | — | — | — |
| 15 | 11 | 1.000 | 10.000 | 630.000 | 1081010350155 | — | — | — | — |
| 16 | 13 | 1.000 | 10.000 | 630.000 | 1081010350165 | 200 | 2.000 | 260.000 | 1081010350163 |
| 17 | 13 | 1.000 | 10.000 | 630.000 | 1081010350175 | — | — | — | — |
| 20 | 16 | 1.000 | 10.000 | 630.000 | 1081010350205 | 200 | 2.000 | 260.000 | 1081010350203 |
| 25 | 21 | 1.000 | 10.000 | 320.000 | 1081010350255 | 200 | 2.000 | 260.000 | 1081010350253 |
| 30 | 25 | 1.000 | 10.000 | 320.000 | 1081010350305 | 200 | 2.000 | 260.000 | 1081010350303 |
| 35 | 30 | 1.000 | 10.000 | 320.000 | 1081010350355 | 200 | 2.000 | 224.000 | 1081010350353 |
| 40 | 35 | 1.000 | 10.000 | 280.000 | 1081010350405 | 200 | 2.000 | 224.000 | 1081010350403 |
| 45 | 40 | 1.000 | 10.000 | 280.000 | 1081010350455 | 200 | 2.000 | 126.000 | 1081010350453 |
| 50 | 40 | 500 | 5.000 | 160.000 | 1081010350505 | 200 | 2.000 | 126.000 | 1081010350503 |
| Длина самореза Ls | Длина полной резьбы LgV | Стандартная упаковка | Упаковка мини | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 12 | 9 | 1.000 | 10.000 | 630.000 | 1081010400125 | 200 | 2.000 | 260.000 | 1081010400123 |
| 15 | 11 | 1.000 | 10.000 | 630.000 | 1081010400155 | — | — | — | — |
| 16 | 13 | 1.000 | 10.000 | 630.000 | 1081010400165 | 200 | 2.000 | 260.000 | 1081010400163 |
| 17 | 13 | 1.000 | 10.000 | 630.000 | 1081010400175 | — | — | — | — |
| 20 | 16 | 1.000 | 10.000 | 630.000 | 1081010400205 | 200 | 2.000 | 260.000 | 1081010400203 |
| 25 | 21 | 1.000 | 10.000 | 320.000 | 1081010400255 | 200 | 2.000 | 260.000 | 1081010400253 |
| 30 | 25 | 1.000 | 10.000 | 320.000 | 1081010400305 | 200 | 2.000 | 224.000 | 1081010400303 |
| 35 | 30 | 1.000 | 10.000 | 280.000 | 1081010400355 | 200 | 2.000 | 224.000 | 1081010400353 |
| 40 | 35 | 1.000 | 10.000 | 280.000 | 1081010400405 | 200 | 2.000 | 126.000 | 1081010400403 |
| 45 | 40 | 500 | 5.000 | 160.000 | 1081010400455 | 200 | 2.000 | 126.000 | 1081010400453 |
| 50 | 45 | 500 | 5.000 | 140.000 | 1081010400505 | 200 | 2.000 | 126.000 | 1081010400503 |
| 55 | 50 | 500 | 5.000 | 140.000 | 1081010400555 | — | — | — | — |
| 60 | 50 | 500 | 5.000 | 140.000 | 1081010400605 | 100 | 1.000 | 63.000 | 1081010400603 |
| 70 | 50 | 500 | 2.500 | 140.000 | 1081010400705 | 100 | 1.000 | 32.000 | 1081010400703 |
| 80 | 50 | 200 | 2.000 | 64.000 | 1081010400805 | — | — | — | — |
| Длина самореза Ls | Длина полной резьбы LgV | Стандартная упаковка | Упаковка мини | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 16 | 13 | 1.000 | 10.000 | 640.000 | 1081010450165 | 200 | 2.000 | 260.000 | 1081010450163 |
| 20 | 15 | 1.000 | 10.000 | 320.000 | 1081010450205 | 200 | 2.000 | 260.000 | 1081010450203 |
| 25 | 20 | 1.000 | 10.000 | 320.000 | 1081010450255 | 200 | 2.000 | 224.000 | 1081010450253 |
| 30 | 25 | 1.000 | 10.000 | 280.000 | 1081010450305 | 200 | 2.000 | 224.000 | 1081010450303 |
| 35 | 30 | 500 | 5.000 | 160.000 | 1081010450355 | 200 | 2.000 | 126.000 | 1081010450353 |
| 40 | 34 | 500 | 5.000 | 160.000 | 1081010450405 | 200 | 2.000 | 126.000 | 1081010450403 |
| 45 | 39 | 500 | 5.000 | 140.000 | 1081010450455 | 200 | 2.000 | 126.000 | 1081010450453 |
| 50 | 44 | 500 | 5.000 | 140.000 | 1081010450505 | 200 | 2.000 | 64.000 | 1081010450503 |
| 55 | 49 | 500 | 5.000 | 140.000 | 1081010450555 | — | — | — | — |
| 60 | 54 | 500 | 5.000 | 140.000 | 1081010450605 | 100 | 1.000 | 63.000 | 1081010450603 |
| 70 | 59 | 500 | 2.500 | 140.000 | 1081010450705 | 100 | 1.000 | 32.000 | 1081010450703 |
| 80 | 59 | 200 | 2.000 | 64.000 | 1081010450805 | 100 | 1.000 | 32.000 | 1081010450803 |
| Длина самореза Ls | Длина полной резьбы LgV | Стандартная упаковка | Упаковка мини | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 16 | 12 | 1.000 | 10.000 | 320.000 | 1081010500165 | — | — | — | — |
| 20 | 15 | 1.000 | 10.000 | 320.000 | 1081010500205 | 200 | 2.000 | 260.000 | 1081010500203 |
| 25 | 20 | 1.000 | 10.000 | 320.000 | 1081010500255 | 200 | 2.000 | 224.000 | 1081010500253 |
| 30 | 25 | 500 | 5.000 | 160.000 | 1081010500305 | 200 | 2.000 | 224.000 | 1081010500303 |
| 35 | 30 | 500 | 5.000 | 160.000 | 1081010500355 | 200 | 2.000 | 126.000 | 1081010500353 |
| 40 | 35 | 500 | 5.000 | 140.000 | 1081010500405 | 200 | 2.000 | 126.000 | 1081010500403 |
| 45 | 39 | 500 | 5.000 | 140.000 | 1081010500455 | 200 | 2.000 | 126.000 | 1081010500453 |
| 50 | 44 | 500 | 5.000 | 140.000 | 1081010500505 | 200 | 2.000 | 64.000 | 1081010500503 |
| 55 | 49 | 500 | 5.000 | 140.000 | 1081010500555 | 100 | 1.000 | 63.000 | 1081010500553 |
| 60 | 54 | 500 | 2.500 | 140.000 | 1081010500605 | 100 | 1.000 | 63.000 | 1081010500603 |
| 65 | 59 | 200 | 2.000 | 64.000 | 1081010500655 | — | — | — | — |
| 70 | 61 | 200 | 2.000 | 64.000 | 1081010500705 | 100 | 1.000 | 32.000 | 1081010500703 |
| 80 | 61 | 200 | 2.000 | 64.000 | 1081010500805 | 100 | 1.000 | 32.000 | 1081010500803 |
| Длина самореза Ls | Длина полной резьбы LgV | Стандартная упаковка | Упаковка мини | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 30 | 24 | 500 | 5.000 | 160.000 | 1081010600305 | — | — | — | — |
| 35 | 29 | 500 | 5.000 | 140.000 | 1081010600355 | — | — | — | — |
| 40 | 34 | 500 | 2.500 | 140.000 | 1081010600405 | 200 | 2.000 | 64.000 | 1081010600403 |
| 45 | 38 | 500 | 2.500 | 140.000 | 1081010600455 | 200 | 2.000 | 64.000 | 1081010600453 |
| 50 | 43 | 200 | 2.000 | 64.000 | 1081010600505 | 100 | 1.000 | 32.000 | 1081010600503 |
| 55 | 48 | 200 | 2.000 | 64.000 | 1081010600555 | — | — | — | — |
| 60 | 53 | 200 | 2.000 | 56.000 | 1081010600605 | 100 | 1.000 | 32.000 | 1081010600603 |
| 70 | 61 | 200 | 2.000 | 56.000 | 1081010600705 | 100 | 1.000 | 32.000 | 1081010600703 |
| 80 | 61 | 200 | 2.000 | 56.000 | 1081010600805 | 100 | 1.000 | 32.000 | 1081010600803 |
Вы можете заказать и купить оцинкованные универсальные саморезы по дереву оптом по договорным ценам.
Шуруп универсальный, обзор. WikiСтатья.
Универсальный шуруп — это металлический крепеж, представляющий собой стержень с головкой и острым наконечником. Универсальность проявляется в конструкции и области применения. Назначение шурупа — стягивать, скреплять между собой элементы: деревянных, древесностружечных и гипсокартонных плит, из тонкого листового металла.
Шуруп универсальный и его универсальная конструкция
Потайная головка — преимущество, которое достигается при установке крепления: головка углубляется, утапливается в материал. Особенность потай головки у шурупа универсального состоит в двухступенчатом скосе: сначала в рабочий материал заходит часть элемента, края которого образуют угол 450, а затем более раскрытая шляпка — 900. Такое поэтапное вкручивание делает монтаж более аккуратным, с лучшим прилеганием стенок потай головки. Шлиц на ней — один из самых распространенных — Pozidriv.
Как результат, внешне выступы не видны и не указывают на место скрепления. Это выглядит эстетично и практично.
Острый наконечник в 250 быстро и легко заходит в скрепляемые элементы.
Резьба на стержне зависит от его длины: начинается на сколько это возможно технологически у самого конца и не доходит до шляпки. Тот участок стержня без нарезанной резьбы способствует прочности изделия.
Длина резьбы в зависимости от длины шурупа универсального
| Типоразмеры шурупов | 3,0 х (12-40) | 3,5 х (12-50) | 4,0 х (12-70) | 4,5 х (16-80) | 5,0 х (20-120) |
| При длине L шурупа, мм | <80 | 80 | 90 | 100 | >100 |
| Длина резьбы Lt, мм | полная | 60 | 60 | 60 | 70 |
Саморез универсальный оцинкованный и черный, или универсальное покрытие шурупа
ШУЖ и ШУЦ — эти две аббревиатуры часть используются строителями для быстрого обозначения крепежа. Ж (желтый) и Ц (цинк) означают тип покрытия, с которым выпускают шурупы универсальные. Сами изделия производят из углеродистой стали.

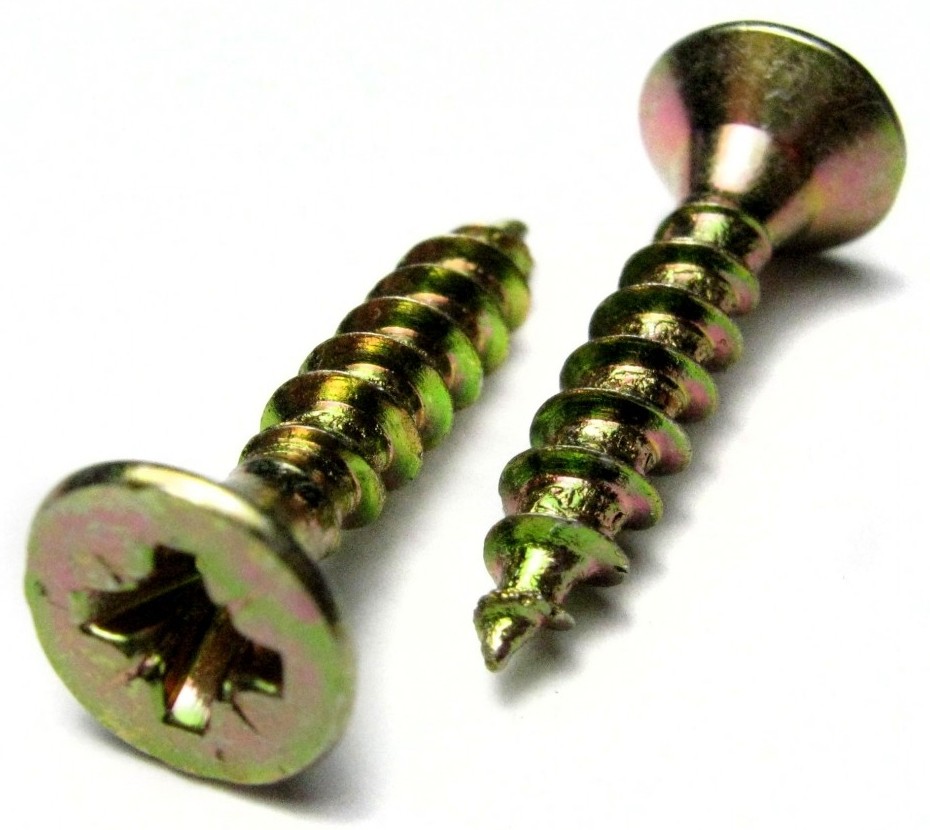

Обработка цинком белым и желтым — это оптимальное решение в борьбе с коррозией.
Пленка оксида цинка предотвращает проникновение кислорода к металлическому изделию, то есть выступает защитным слоем. Крепеж приобретает серебристый блестящий вид.
Жёлтый цвет достигается при следующей последовательности: цинкование, пассивация и хромирование. Второй вариант: хромирование крепежа в кислом растворе хроматов, имеющих желтую окраску.
И желтое, и белое цинкование делает крепление декоративным, то есть место сцепления шурупом скрывать нет необходимости. ШУЦ активно используют при фиксации открытых металлических элементов, ШУЖ — когда желтая головка вписывается в общую концепцию конструкции.
Универсальное применение шурупа
Шурупы универсальные имеют практически неограниченную область применения. Декоративный вид крепления — непреложное требование в мебельном производстве. Потай головка позволяет внешне сохранять рабочую поверхность такой же ровной, без выступов, как и до монтажа.
Шуруп универсальный используется в уличных условиях благодаря надежному покрытию: монтаж различных элементов, конструкций при наружных работах.
Выступает шуруп и как часть крепления в куче с дюбелем: при монтаже в пустотелые и полнотелые материалы основания.
Универсальный крепеж для древесины
Шуруп универсальный отлично подходит для работы с деревом. Существует рекомендация при ввинчивании его в природный материал.
Во избежание растрескивания древесины следует предварительное сверление отверстия. Особенно это необходимо, когда крепление производится в поперечное (торцевое) или радиальное сечение под прямым углом — иначе происходит расслаивание волокон, которое влечет разрушение основания — узел крепления теряет свою прочность.
Если нет возможности вкручивать шуруп под углом, то есть не вдоль годичных слоев древесины, предварительное просверливание места под крепеж позволит обеспечить строительный узел достаточной надежностью и работоспособностью в дальнейшем.
Эта рекомендация относится и к мягким породам, таким как сосна, и к твердым.
Шуруп универсальный с диаметром до 3,0 мм достаточно маленький крепеж и его установка, наверняка, не повлечет нежелательное разрушение структуры дерева, а значит, возможен монтаж без подготовительных работ с отверстием. В остальных случаях, диаметр сверла необходимо подбирать чуть меньшим диаметру шурупа. При установке резьба, нанесенная вдоль метиза, будет вкручиваться в стенки готового отверстия. Прочность соединения и целостность основания будут обеспечены при этом.
Универсальные упаковки для ШУЦ и ШУЖ
Шуруп универсальный — ходовой товар. Его фасовку производят и в крупные контейнеры, и в мелкие подвесы.
Масса промышленной упаковки составляет 20-25 кг. Используя онлайн-калькулятор ⇒, можно быстро рассчитать количество шурупов в зависимости от диаметра изделия. Например, количество ШУЖ 3х25 в пром упаковке порядка 25 тыс.шт, 4,5х45 — 5,5 тыс.шт.
Удобной и практичной упаковкой является пластиковый контейнер. Эта прозрачная емкость из плотного пластика прямоугольной формы позволяет продуктивно использовать место на складе и презентационном стеллаже в торговом зале строй магазина.
В крупных контейнерах количество составляет от 500 до 1000 шт, в средних — 200-400 шт. Такие фасовки выгодно иметь строительным компаниям в своем арсенале и торговым точкам в пуле своего ассортимента.
Любой хозяин имеет свой набор основного крепежа, где шуруп универсальный занимает далеко не последнее место. Зачастую в быту достаточно от 5 до 40 шт, которые удобно приобретать в небольшом подвесе — прагматично иметь подобную фасовку в ассортименте магазина по продаже крепежа.

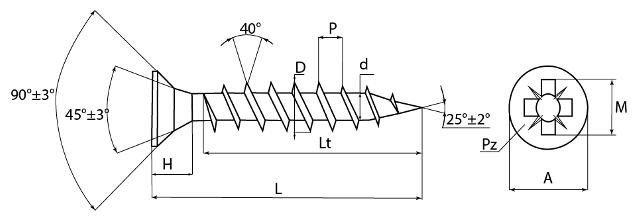

Технические характеристики универсального шурупа
| Обозначение | 3,0 х (12-40) | 3,5 х (12-50) | 4,0 х (12-70) | 4,5 х (16-80) | 5,0 х (20-120) | 6,0 х (30-200) |
| Диаметр головки A, мм | 5,65-6,00 | 6,60-7,00 | 7,60-8,00 | 8,60-9,00 | 9,60-10,00 | 11,50-12,00 |
| Высота головки H, мм | 2,80-3,15 | 3,00-3,60 | 3,80-4,15 | 4,40-4,74 | 5,00-5,30 | 5,90-6,05 |
| Наружный диаметр стержня D, мм | 2,78-3,05 | 3,25-3,50 | 3,75-4,05 | 4,30-4,55 | 4,75-5,05 | 5,80-6,05 |
| Внутренний диаметр стержня d, мм | 1,60-1,93 | 2,00-2,30 | 2,40-2,50 | 2,60-2,80 | 2,80-3,10 | 3,60-4,00 |
| Шаг резьбы P, мм | 1,35 | 1,60 | 1,80 | 2,00 | 2,20 | 2,60 |
| Глубина шлица Q, мм | 1,60-2,10 | 1,76-2,16 | 2,05-2,50 | 2,45-3,00 | 2,85-3,40 | 3,00-3,55 |
| Ширина шлица M, мм | 3,0 | 4,0 | 4,4 | 4,8 | 5,3 | 6,3 |
| Тип шлица | Pz1 | Pz2 | Pz2 | Pz2 | Pz2 | Pz3 |
| Min разрушающий момент, Нм | 1,5 | 2,5 | 3,0 | 4,3 | 6,2 | 10,8 |
| Длина резьбы Lt, мм | полная | 60 | 60 | 60 | 60 | 70 |
Шурупы и саморезы по дереву
Отличительной особенностью саморезов и шурупов по дереву является наличие у данных крепёжных изделий острого наконечника и резьбы с более редким шагом. Шурупы и саморезы по дереву можно разделить в зависимости от их назначения, а точнее от свойств и размеров материала, который требуется прикрепить к деревянной конструкции. Выделяют следующие основные виды саморезов и шурупов по дереву:
- Кровельные саморезы.
- Саморезы для крепления гипсокартонных листов.
- Саморезы для крепления гипсоволоконных плит.
- Саморезы для крепления металлических профилей.
- Универсальные шурупы.
- Шурупы для крепления лаг и реек.
- Саморезы для крепления листовых материалов (с шестигранной головкой и пресс-шайбой).
Размеры и характеристики саморезов из пунктов 1,2,3,4 можно узнать, перейдя по соответствующей ссылке, а характеристики и размеры остальных описаны ниже по тексту.
Универсальные шурупы по дереву
Применяются для крепления элементов из разных материалов к конструкциям из дерева, фанеры, ДСП, ОСП и т.п. Потайная форма головки данного изделия после вкручивания полностью утапливается в материале смонтированного элемента и обеспечивает ровную поверхность в точках монтажа. Острый наконечник и особенность резьбы, выполненной под углом 40°, обеспечивают надежное соединение деталей между собой. Антикоррозийное покрытие обеспечивает использование универсальных шурупов по дереву, как для внутренних, так и для наружных работ. В тандеме с дюбелем может применяться для монтажа элементов из разных материалов к конструкциям из более твёрдого материала (бетон, пенобетон, кирпич).
| потайная | |
| Pozydriv Pz1, Pz2 или Pz3 в зависимости от диаметра шурупа) | |
| разреженный шаг | |
| острый | |
| Сталь С1022 | |
| желтопассивированный или оцинкованный | |
| Универсальный шуруп предназначен для соединения элементов деревянных конструкций, ДСП, ДВП и других материалов. Допускается комбинирование с дюбелем. | |
Таблица 1. Размеры и технические характеристики универсальных шурупов по дереву
| 2,5 | 4,70-6,05 | 1,40 | 2,10 | 2,25-2,55 | 1,10-1,50 | 1,10 | 1,50 | Pz1 | 1,00 |
| 3,0 | 5,70-6,05 | 1,80 | 2,35 | 2,75-3,05 | 1,50-1,90 | 1,35 | 1,50 | ||
| 3,5 | 6,64-7,05 | 2,00 | 2,60 | 3,20-3,55 | 1,75-2,15 | 1,60 | 1,80 | Pz2 | 2,00 |
| 4,0 | 7,64-8,05 | 2,35 | 2,80 | 3,70-4,05 | 2,02-2,50 | 1,80 | 2,00 | 3,00 | |
| 4,5 | 8,64-9,05 | 2,55 | 3,00 | 4,20-4,65 | 2,22-2,70 | 2,00 | 2,20 | 4,40 | |
| 5,0 | 9,64-10,05 | 2,85 | 3,20 | 4,70-5,05 | 2,52-3,00 | 2,20 | 2,50 | 6,10 | |
| 6,0 | 11,57-12,05 | 3,35 | 3,60 | 5,70-6,05 | 3,22-4,05 | 2,60 | Pz3 | 11,00 |
Таблица 2. Длина и вес универсальных шурупов по дереву
| 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 | |
| 12 | 0,35 | 0,40 | 0,59 | 0,88 | |||
| 16 | 0,46 | 0,54 | 0,74 | 0,94 | 1,43 | 1,75 | |
| 20 | 0,60 | 0,66 | 0,88 | 1,23 | 1,52 | 1,92 | |
| 25 | 0,70 | 0,80 | 1,11 | 1,44 | 1,70 | 2,29 | |
| 30 | 0,95 | 1,27 | 1,65 | 2,10 | 2,67 | 4,07 | |
| 35 | 1,15 | 1,47 | 1,87 | 2,42 | 3,00 | ||
| 40 | 1,24 | 1,63 | 2,10 | 2,75 | 3,41 | 5,13 | |
| 45 | 1,43 | 1,85 | 2,32 | 3,00 | 3,60 | 5,63 | |
| 50 | 2,04 | 2,55 | 3,36 | 4,10 | 6,10 | ||
| 60 | 3,10 | 3,95 | 4,80 | 7,25 | |||
| 70 | 3,60 | 4,30 | 5,50 | 8,25 | |||
| 80 | 4,70 | 6,37 | 9,27 | ||||
| 90 | 7,15 | 10,37 | |||||
| 100 | 7,65 | 11,59 | |||||
| 120 | 9,00 | 13,00 | |||||
| 160 | 15,00 | ||||||
| 200 | 18,00 |
Шурупы по дереву для крепления деревянных лаг и реек
Применяются для крепления деревянных лаг и реек, сборки перекрытий крыш, потолков, полов, а также для крепления тяжелых предметов (в том числе с помощью пластмассовых или металлических универсальных дюбелей). Следует учитывать, что перед вкручиванием данного крепёжного изделия следует просверлить отверстие в точке монтажа, диаметром равным внутреннему диаметру резьбы.
| шестигранная | |
| без шлица | |
| разреженный шаг | |
| острый | |
| Сталь С1022 | |
| оцинкованный | |
| Шурупы предназначены для крепления деревянных конструкций, обеспечивают надежное и прочное соединение. Допускается комбинирование с дюбелем. | |
Таблица 3. Размеры и технические характеристики шурупов по дереву для крепления деревянных лаг и реек
| Номинальный диаметр, мм | Размер головки под ключ, мм | Da наружный диаметр резьбы, мм | Ds диаметр основания, мм | S размер головки под ключ, мм | E размер по граням головки, мм | K высота головки, мм |
| 4,0 | 7,00 | 5,00 | 4,00 | 7,00 | 7,50 | 2,80 |
| 5,0 | 8,00 | 6,00 | 5,00 | 8,00 | 8,63 | 3,50 |
| 6,0 | 10,00 | 7,20 | 6,00 | 10,00 | 10,89 | 4,00 |
| 8,0 | 13,00 | 10,20 | 8,00 | 13,00 | 14,2 | 5,50 |
| 10,0 | 17,00 | 12,20 | 10,00 | 17,00 | 18,72 | 7,00 |
| 12,0 | 19,00 | 15,20 | 12,00 | 19,00 | 20,88 | 8,00 |
| 16,0 | 24,00 | 19,20 | 16,00 | 24,00 | 26,17 | 10,00 |
| 20,0 | 30,00 | 24,40 | 20,00 | 30,00 | 32,94 | 13,00 |
Таблица 4. Длина и вес шурупов для деревянных лаг и реек
| 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |
| 16 | 1,71 | 2,92 | ||||||
| 20 | 2,01 | 3,42 | 5,02 | |||||
| 25 | 2,41 | 4,02 | 5,82 | 11,50 | ||||
| 30 | 2,81 | 4,62 | 6,62 | 12,90 | 23,60 | |||
| 35 | 3,11 | 5,12 | 7,42 | 14,20 | 25,80 | 36,20 | ||
| 40 | 3,51 | 5,82 | 8,22 | 15,60 | 28,00 | 39,20 | ||
| 45 | 6,43 | 8,94 | 16,90 | 30,00 | 42,10 | |||
| 50 | 7,03 | 9,64 | 18,20 | 32,10 | 45,40 | 84,10 | ||
| 55 | 10,50 | 19,60 | 34,30 | 48,60 | 89,70 | |||
| 60 | 11,20 | 20,90 | 36,50 | 51,80 | 94,90 | 165,00 | ||
| 65 | 12,00 | 22,20 | 38,50 | 54,70 | 99,50 | 174,00 | ||
| 70 | 12,75 | 23,60 | 40,70 | 57,80 | 107,00 | 182,00 | ||
| 75 | 14,00 | 25,00 | 42,90 | 61,00 | 112,00 | 192,00 | ||
| 80 | 14,36 | 26,50 | 45,20 | 64,50 | 118,00 | 201,00 | ||
| 90 | 16,00 | 29,40 | 49,90 | 71,00 | 130,00 | 220,00 | ||
| 100 | 17,52 | 32,00 | 54,00 | 77,10 | 138,00 | 238,00 | ||
| 110 | 19,10 | 35,00 | 58,50 | 83,40 | 152,00 | 253,00 | ||
| 120 | 20,70 | 37,60 | 63,00 | 89,50 | 163,00 | 275,00 | ||
| 130 | 40,40 | 68,00 | 95,00 | 175,00 | 293,00 | |||
| 140 | 43,20 | 72,00 | 100,00 | 187,00 | 317,00 | |||
| 150 | 46,60 | 77,00 | 106,00 | 198,00 | 328,00 | |||
| 160 | 48,80 | 81,00 | 112,00 | 209,00 | 348,00 | |||
| 170 | 51,40 | 85,00 | 117,00 | 366,00 | ||||
| 180 | 53,43 | 89,00 | 122,70 | 385,00 | ||||
| 190 | 56,60 | 93,00 | 132,00 | 404,00 | ||||
| 200 | 59,56 | 96,00 | 142,20 | 421,00 | ||||
| 220 | 100,00 | 154,00 | ||||||
| 240 | 108,00 | 165,10 | ||||||
| 260 | 177,70 | |||||||
| 280 | 190,30 | |||||||
| 300 | 202,90 |
Саморезы для крепления листовых материалов к деревянным конструкциям
Применяются для крепления металлопрофиля к конструкциям из дерева, фанеры, ДСП, ОСП и т.п. Шестигранная форма головки, усиленная пресс-шайбой, обеспечивает лучшую фиксацию монтируемых элементов. Острый наконечник и шаг резьбы допускают вкручивание изделия в дерево без предварительного сверления. Антикоррозийное покрытие допускает использование саморезов как для внутренних, так и для наружных работ. В тандеме с дюбелем может применяться для монтажа элементов из разных материалов к конструкциям из более твёрдого материала (бетон, пенобетон, кирпич).
| шестигранная с пресс-шайбой | |
| прямой | |
| редкий шаг | |
| острый | |
| Сталь С1022 | |
| оцинкованный | |
| Предназначены для крепления металлопрофиля к деревянным конструкциям. Шестигранная головка с пресс-шайбой усиливает фиксацию скрепляемых материалов. Допускается комбинирование с дюбелем. | |
Таблица 5. Размеры, технические характеристики и вес саморезов для крепления листовых материалов
| 4,8×13 | 12,85 — 13,15 | 2,35 — 2,45 | 4,70 — 4,90 | 3,75 — 3,85 | 10,10 — 11,00 | 2,80 — 3,00 | 1,14 — 1,37 | 1,32 — 1,88 | 7,75 — 7,92 | 450 — 750 | 240 — 450 | 4,50 | 1,96 |
| 4,8×19 | 17,95 — 20,05 | 3,02 | |||||||||||
| 4,8×25 | 23,95 — 26,05 | 3,82 | |||||||||||
| 4,8×38 | 36,95 — 39,05 | 4,62 | |||||||||||
| 4,8×51 | 49,95 — 52,05 | 5,80 |
Изображение | Наименование по DIN и размеры | DIN | ГОСТ | ISO |
| Шуруп саморез с полукруглой головкой с буртиком и крестообразным шлицем для листового металла | DIN 968 | ||
| Винты самонарезающие с невыпадающими плоскими шайбами (комбинированные) | DIN 6901 | ||
| Винт самонарезающий, резьбовыдавливающий Taptite, цилиндрическая головка со сферой, крестообразный шлиц Pz | DIN 7500 C | ||
| Винт самонарезающий, резьбовыдавливающий Taptite, шестигранная головка с фланцем | DIN 7500 D | ||
| Винт самонарезающий, резьбовыдавливающий Taptite, потайная головка шлиц Pz | DIN 7500 M | ||
| Винт шуруп самонарезающий с шестигранной головкой с фланцем | DIN 7504 К | ||
| Шуруп саморез с длинным буром, шестигранная головка с фланцем | DIN 7504 К | ||
| Винт шуруп самонарезающий с полукруглой уменьшенной головкой | DIN 7504 M (N) | ||
| Винт шуруп самонарезающий с потайной головкой | DIN 7504 P | ||
| Винт самонарезающий с шестигранной головкой, диаметр от 3 до 8, длина от 8 до 50 | DIN 7513 A | ||
| Винт самонарезающий с цилиндрической головкой, диаметр от 2,5 до 8, длина от 6 до 50 | DIN 7513 B | ||
| Винт самонарезающий с потайной головкой, диаметр от 2,5 до 8, длина от 6 до 50 | DIN 7513 F | ||
| Винт самонарезающий с полупотайной головкой, диаметр от 2,5 до 8, длина от 6 до 50 | DIN 7513 G | ||
| Винт самонарезающий с крестообразным шлицем Ph, форма А — линзообразная головка, форма D — потайная головка, форма E — полупотайная головка. | DIN 7516 A | ГОСТ 10621-80 | |
| Саморез шуруп, винт самонарезающий по дереву с цилиндрической головкой со шлицем и полной резьбой диаметр от 2,2 до 8, длина от 6,5 до 70 | DIN 7971 | ISO 1481 | |
| Саморез шуруп, винт самонарезающий по дереву с потайной головкой со шлицем и полной резьбой диаметр от 2,2 до 6,3, длина от 6,5 до 70 | DIN 7972 | ISO 1482 | |
| Саморез шуруп, винт самонарезающий по дереву с полупотайной головкой со шлицем и полной резьбой диаметр от 2,2 до 6,3, длина от 6,5 до 70 | DIN 7973 | ISO 1483 | |
| Саморез шуруп для тонких металлических листов, шестигранная головка, форма С — заострен; диаметр от 2,2 до 8, длина от 6.5 до 70 | DIN 7976 | ISO 1479 | |
| Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, полукруглая (линзообразная) головка; диаметр от 2.2 до 8, длина от 6.5 до 70, форма С — с заостренным концом | DIN 7981 | ГОСТ 10621-80 | ISO 7049 |
| Саморез шуруп (винт самонарезающий) для тонких металлических листов, профиль Torx, полукруглая (цилиндрическая со сферой) головка, форма С — с заостренным концом | DIN 7981 | ГОСТ 10621-80 | ISO 7049 |
| Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, потайная головка, форма С — заострен; диаметр от 2.2 до 6.3, длина от 6.5 до 70 | DIN 7982 | ГОСТ 10619-80 | ISO 7050 CH |
| Саморез шуруп (винт самонарезающий) для тонких металлических листов, с крестообразным шлицем Pz, Ph, полупотайная головка, форма С — заострен; диаметр от 2.2 до 6.3, длина от 6.5 до 70 | DIN 7983 | ГОСТ 10620-80 | ISO 7051 CZ |
Шуруп:определение,виды,размеры,фото,типы головок | Строительные материалы
Для непосвященного человека и саморез, и шуруп будет «винтиком», однако специалист знает принципиальное различие в данных крепежных изделиях. В данной статье рассмотрим основные характеристики популярных видов крепежа: шурупы и саморезы.
В строительстве применяется очень большое количество крепежного материала, такого как саморезы, винты, шурупы, и болты.
Самое популярное применение имеют саморезы, которые потихоньку вытесняют со строительного рынка такой крепеж как шурупы.
Определение шурупа и самореза
Шуруп — крепежный инструмент в виде стержня с острой резьбой и головкой. Стержень шурупа делится на два участка – верхний участок без резьбы и нижний участок, который ближе к концу инструмента содержит винтовую резьбу. Головка может быть разной формы в зависимости от функций, которые она выполняет: шестигранная, полукруглая или потайная.
Саморез – крепежное изделие в виде стержня с головкой и специальной наружной резьбой. Могут дополнительно иметь такие элементы, такие как бур, фрезы и канавки для вывода стружки, которые значительно повышают скорость и качество выполняемых работ.
Как использовать шурупы и саморезы
На практике чаще всего применяются шурупы и саморезы с плоской (потайной) головкой ГОСТ 1145–80 или их аналоги по европейскому стандарту. Чтобы найти ответ на вопрос: требуется ли для самореза предварительная подготовка отверстия, рассмотрим пример. Вам необходимо закрутить саморез, размеры которого 3,5×25 мм. Сквозь гипсокартон в профиль сверлить не нужно, так как крепеж легко войдет и закрутится. Если такой же саморез вам нужно закрутить в железный швеллер толщиной 10 мм, придется обязательно сверлить. В предварительно подготовленное отверстие он закрутится легко и не повредившись. Один и тот же элемент крепления был использован и как саморез, и как шуруп.
Выбор типоразмера определяется нагрузкой, которую будет выдерживать соединение и размерами деталей. Выбирая диаметр элемента крепления вворачиваемого в пластмассовый распорный дюбель, стоит помнить, что диаметр шурупа должен быть на 1–3 номера меньше диаметра дюбеля. Длина крепления определяется исходя от длины дюбеля и толщины прикрепляемого изделия.
Часто метизные изделия продаются по весу, хотя при планировке ремонта или строительства исходными данными является не вес, а количество крепежа, которое вы можете рассчитать самостоятельно.
Разновидности шурупов
Классифицируются эти крепежные элементы так же, как и саморезы: Вид шляпки: полукруглая, потайная, шестигранная, квадратная. Однако стоит отметить, что саморезы имеют больший диапазон шляпок, поэтому спектр их применения шире. По форме наконечника: тупой (применяется при стяжке мебели или пластмасс), острый. Резьба стержня: однозаходная (крупная, частая, мелкая), двухзаходная (одинаковой или переменной высоты). Шлицы. Как и у саморезов, они могут быть крестообразными, прямыми, шестигранными. После вышеуказанного описания обоих изделий можно соединить воедино полученные данные и провести сравнительный анализ, который покажет, чем отличается шуруп от самореза. Это поможет определиться, какой элемент больше подойдет в том или ином случае.
Размеры саморезов и шурупов
Основными для шурупов и саморезов являются два размера: диаметр и длина.
За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.
Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.
Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.
Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.
Конструктивное исполнение шурупов (саморезов)
Основные конструкционные элементы шурупа:
- Головка (Часть крепежа для образования опорной поверхности и передачи крутящего момента остальным частям конструкции)
- Шлиц (Специальное углубление в головке шурупа, служащее для передачи крутящего момента от инструмента)
- Стержень
- Резьба стержня
- Наконечник
Типы головок шурупа
- Коническая – предназначена для утапливания крепежа в материал.
- С насечками потайная – используется для крепежа дерева.
- Рожковая – используется для крепления гипсокартона.
- Полупотайная – используется для крепления дерева, ДСП, металла и пластика.
- Галетная (малая и большая) – используется с шабой для крепления листов металла.
- Полусферическая – используется для монтажа стальных фурнитур.
- Полуцилиндрическая – используется в мебельном производстве и для крепления листа стали.
- Шестигранная – крепеж с шестигранной головкой для закручивания ключом или специальной насадкой.
- Плоская – используется для монтажа деревянных и металлических конструкций.
Чем шуруп отличается от самореза: различия
Внешне эти крепежные элементы могут быть очень похожи, однако признаков отличия у них немало: Шуруп является не таким прочным изделием, как саморез, который выполнен из более стойких сплавов и применяется для крепления большого числа материалов. В их число входят изделия из металла или бетона. Поэтому диапазон применения саморезов более широк, в отличие от шурупов.
В то же время, твердые сплавы не всегда удобны при выполнении некоторых работ. Например, многие мастера заметили, что при работе с плотными материалами иногда головки саморезов просто срезаются. Это доставляет некоторые неудобства во время работы. В то время как шуруп, выполненный из мягкого материала, не ломается, а просто гнется. Его легче заменить новым. Также существенная разница имеется в технологии изготовления этих крепежных материалов.
Все саморезы проходят термическую обработку и покрываются специальными составами. Еще одно главное отличие, показывающее, чем шуруп отличается от самореза, состоит в том, что его не вкрутить без предварительного сверления отверстия. Это стоит учитывать при проведении монтажных работ. Если присмотреться, то можно наглядно увидеть, чем шуруп отличается от самореза. Это высота резьбы и её шаг. Кроме этого, у самореза резьба покрывает его цилиндрическую часть полностью. Еще одно внешнее отличие в кончиках. У самореза он всегда острее. Однако в редких случаях встречаются и шурупы такого плана.
По дереву
Наиболее часто используемым не только на производстве, но и в быту является шуруп по дереву. Существует множество видов, типоразмеров и форм шурупов, предназначенных для выполнения различных технологических операций, связанных с древесиной. А вот наверно самым востребованным у населения и в быту являются так называемые саморезы по дереву. Наиболее ходовые типоразмеры и удельный вес приведен в сводной таблице.
| Диаметр, мм | Длина, мм | Масса, кг на 1000 штук |
|---|---|---|
| 3,50 | 16,00 | 1,000 |
| 3,50 | 19,00 | 1,091 |
| 3,50 | 25,00 | 1,359 |
| 3,50 | 32,00 | 1,672 |
| 3,50 | 35,00 | 1,806 |
| 3,50 | 41,00 | 2,073 |
| 3,50 | 45,00 | 2,252 |
| 3,50 | 51,00 | 2,520 |
| 3,50 | 55,00 | 2,699 |
| 3,50 | 64,00 | 3,145 |
| 3,50 | 65,00 | 3,145 |
| 3,90 | 64,00 | 3,709 |
| 3,90 | 70,00 | 4,040 |
| 4,20 | 70,00 | 4,516 |
| 4,20 | 76,00 | 4,892 |
| 4,20 | 90,00 | 5,770 |
| 4,80 | 90,00 | 8,427 |
| 4,80 | 95,00 | 8,427 |
Материал покрытия стальных стержней этих саморезов по дереву делают трех видов, а именно:
- фосфатное,
- желтый цинк,
- белый цинк.
Как открутить шуруп с сорванными гранями
В ситуации, когда при вкручивании или выкручивании шурупа прокрутились грани и стандартным инструментом провернуть его больше невозможно, в случае, если головка погружена не полностью и хоть немного выступает над поверхностью, то можно попробовать выкрутить её с помощью хороших пассатижей. Для этого необходимо губками слесарного инструмента сильно сжать выступающую часть головки шурупа и медленно начать выкручивать стержень.
Если же шуруп вкручен в поверхность заподлицо и «намертво», то без повреждения простым способом извлечь его не представляется возможным. То необходимо прибегнуть к проверенному методу и воспользоваться специальным приспособлением таким, как экстрактор для выкручивания шурупов.
ПОХОЖИЕ СТАТЬИ:
Сип панели:описание,виды,размер,устройство,назначение,фото- Рулонный утеплитель для крыши: какой выбрать,виды,применение
- Металлочерепица: описание,виды,строение,монтаж,фото,видео,особенности.
- Пенофол: что это такое и как применяется,фото,достоинства и недостатки
- Газосиликат: применение,достоинства и недостатки,фото,видео,производство.
- Керамическая черепица:описание,виды,назначение,фото,размеры,цвета
- Кассетные потолки: устройство,виды,монтаж,фото,как выбрать
- Потолочная плитка: описание,виды,материал,размеры,фото,цвет,форма
- Cветовые потолки: виды,описание,фото,видео.
- Рулонный утеплитель для стен под обои:виды,назначение,какой выбрать
- Cаморезы по дереву: виды,описание,характеристики,фото,видео.
- Гибкая черепица: описание,монтаж,виды,устройство,преимущества и недостатки,фото,видео.
4 совета, как выбрать саморезы: виды саморезов, размеры, назначение
Содержание статьи
Наверняка, хоть раз в жизни вам приходилось что-то чинить или прикручивать самостоятельно. Не секрет, что для этого необходима специальная фурнитура, а выбор всевозможных гвоздей, гаечек, винтиков, саморезов и прочих крепежных элементов, в современных строительных магазинах очень впечатляет! Стоишь, смотришь и просто глаза разбегаются. Любой человек, наверняка, растеряется в таком магазине, а чтобы этого не случилось с вами, предлагаем вам подробно рассмотреть такой вид фурнитуры, как саморез, и разобраться, как выбрать саморезы, какие они бывают и для крепления каких материалов могут использоваться.
1.Что такое саморез?
Саморез – это крепёжный элемент в виде стержня с наружной треугольной острой резьбой и головкой, который одновременно с закручиванием также нарезает резьбу в соединяемом элементе. Саморезам удалось практически полностью заменить обычные гвозди, ведь соединение с их участием гораздо надёжнее, саморезами можно скрепить не только дерево, но и многие другие материалы, к тому же, вы не рискуете травмироваться при работе.
2.Виды саморезов
Материал изготовления саморезов
- Углеродистая сталь – это сплав железа с углеродом без каких-либо примесей. Отличается повышенной прочностью.
- Нержавеющая сталь – сталь с содержанием хрома не менее 10.5%, что делает ее корозионностойкой и очень прочной, саморез из нержавейки никогда не покроется ржавчиной и имеет практически неограниченный срок службы, к тому же, они самые дешёвые. Изделия из нержавеющей стали так же обладают гигиеническими свойствами, что позволяет использовать их даже в медицине.
- Латунь – это медный сплав с добавлением цинка, иногда олова, никеля, свинца, марганца или железа. Латунные саморезы зарекомендовали себя как очень надёжные и износостойкие. К тому же, латунь обладает немагнитными свойствами, антикоррозионными свойствами и устойчива к воздействию низких температур.
Покрытие самореза
- Фосфатированные (чёрного цвета) саморезы изготавливаются из углеродистой стали с последующей обработкой фосфатами. Используются в помещениях с повышенной влажностью.
- Оксидированные (чёрного цвета). Эти саморезы изготавливаются из углеродистой стали с нанесением защитной оксидной плёнки. Подходят для использования в помещениях с нормальной влажностью.
- Оцинкованные саморезы также изготавливаются из углеродистой стали, с последующим нанесением цинкового покрытия. Подходят для использования как внутри помещения, так и снаружи.
- Оцинкованные жёлтые саморезы отличаются от предыдущих только цветом, их используют, в основном, для дверных петель декоративного золотого цвета, так как они визуально менее заметны на их фоне.
- Без покрытия. Используются для внутренних работ при нормальной влажности.
Конструкция самореза
Головка (1)
Это верхняя часть самореза, с помощью неё осуществляется крутящий момент. Бывает различных форм:
- Потайная головка самореза после закручивания полностью утопает и не выступает над закрепляемым материалом.
- Полупотайная головка имеет плавный переход от стержня к резьбе и при закручивании утопает как в материале, так и в ответной части. Это позволяет прилагать большее усилие при закручивании.
- Полукруглая имеет большую прижимаемую поверхность, благодаря которой прочнее удерживает закрепляемый элемент.
- Полукруглая с пресс-шайбой используется для крепления листовых материалов, имеет увеличенную площадь несущей поверхности и уменьшенную высоту.
- Усечённый конус («блошка») используется для крепления металлических профилей, листового металла, гипсокартонных плит.Такие саморезы имеют фосфатное покрытие.
- Шестигранная головка позволяет закручивать саморез с помощью электроинструмента со специальной насадкой.
- Цилиндрическую головку имеют саморезы, которые вкручиваются в предварительно просверленное отверстие.
Резьба (2)
- Редкая. Саморезы с редкой резьбой использует для крепления мягких материалов без применения дюбеля, например для древесины, гипса, пластика, асбеста. Возможные диаметры резьбы – 3.5-5.0 мм, длина – от 16 до 150 мм.
- Средняя резьба является универсальной, предназначена для всех видов креплений. Диаметр резьбы от 3.0 до 6.0 мм, длина – от 12 до 220 мм.
- Средняя с профилем в виде елочки используется для крепления к бетонной или кирпичной поверхности методом забивания в дюбель. Диаметр резьбы – 5.0, 7.5 мм, длина – 40, 50, 60, 70 мм.
- Частая резьбы используется для крепления к металлическим листам толщиной до 0.9 мм без использования дюбеля, но с предварительным засверливанием, может иметь сверло на наконечнике. Диаметры резьбы 3.0 – 8.0 мм, длина – от 12 до 200 мм.
- Ассиметричная резьба предназначена для крепления элементов мебели, выполненных из дерева, ДСП, фанеры. Необходимо предварительное засверливание. Диаметр резьбы – 5.0, 7.5 мм, длина – 40, 50, 60, 70 мм.
Наконечник (3)
- Острый наконечник применяется для соединения мягких материалов, его остроты вполне достаточно, чтобы начать закручивание просто воткнув его в поверхность.
- Сверловой наконечник применяют для работ с металлом, при закручивании сначала происходит высверливание отверстия на поверхности металла, а потом, непосредственно, стяжка двух элементов.
Шлиц (4)
Это углубление специальной формы та торце головки.
- Прямой и крестообразный вариант шлица – это самые распространённые варианты, чтобы закрутить такой саморез, достаточно иметь подходящую отвёртку или шуруповёрт с соответствующей насадкой.
- Шестигранный шлиц может быть наружным или внутренним. Наружный закручивают специальным ключом с насадкой, что позволяет прилагать большее усилие для стяжки элементов. Внутренний – обычным шестигранником, подходящего размера. Так же во внутренний шестигранник, который используется для крепежа мебельных элементов, можно вставить специальную пластиковую заглушку под цвет изделия, чтобы саморез не портил эстетичный вид.
- Torx – разновидность шлица в виде шестиконечной звезды. Закручивается специальным ключом, либо шуруповёртом с соответствующей насадкой.
3. Назначение
- Универсальный саморез имеет потайную головку с крестообразным шлицом и острым наконечником. Имеет оцинкованное покрытие. Может использоваться как снаружи, так и внутри помещения, подходят для отделки во влажных помещениях. Применяется для крепежа дерева, фанеры, ДСП, листового металла (с предварительной сверловкой), искусственного камня и прочих материалов. Имеют длину от 12 до 200 мм, диаметр резьбы от 3 до 6 мм.
- Для древесины. Саморезы по дереву используют для соединения фанеры, древесины, а также их разновидностей. Крепёж деревянных изделий с помощью саморезов намного прочнее, чем крепёж, выполненный гвоздями, это обуславливается наличием резьбы. Даже спустя долгое время самопроизвольного выкручивания самореза никогда не произойдёт, как бывает с гвоздями. При правильном монтаже вы никогда не испортите материал, так как завинчивание самореза происходит более плавно, а острый наконечник задаёт направление, используя гвоздь можно расколоть деревянную поверхность, нечаянно попав между волокнами. Саморезы по дереву бывают разных размеров, в зависимости от толщины соединяемых элементов, но все они будут иметь отличительные особенности: потайная или полукруглая головка с крестообразным шлицом, редкий шаг резьбы и острый наконечник. В основном для крепления деревянных элементов используют чёрные или жёлтые саморезы. Выбирайте такую длину самореза, чтобы при скручивании двух элементов, резьба вошла во второй не менее, чем на ¼ часть толщины древесины, тогда ваше крепление будет надёжным и сможет выдерживать нагрузки.
- Для гипсокартона. Гипсокартон может крепиться либо к специальным металлическим профилям, либо к деревянному каркасу, в зависимости от материала будут иметь различия и саморезы, необходимые для монтажа. Для крепления к металлическим профилям следует выбирать саморез с частым шагом резьбы и сверлом на конце, тогда вам не придётся делать предварительную засверловку, что значительно сократит время монтажа. Для крепления к дереву выбирайте саморез с редким шагом резьбы и острым концом. Перед закручиванием воткните острый конец в гипсокартон примерно на глубину 1 мм. Какой бы способ монтажа вы не выбрали, саморезы для гипсокартона будут иметь общие черты: чёрный цвет, который говорит о коррозионной стойкости благодаря оксидному или фосфатному покрытию, потайная головка, которая должна утопать на 1 мм в лист, крестообразный шлиц, чтобы вы могли закрутить саморез не только шуроповёртом, но и отвёрткой.
- Для металлических профилей и листового металла. Саморезы по металлу имеют острый или сверловой наконечник и головку в виде пресс-шайбы, что увеличивает площадь прилегания и обеспечивает более плотное прижатие листовых элементов друг к другу. Преимущества сверлового наконечника заключается в отсутствии необходимости предварительного просверливания, саморезы и так достаточно легко вкручиваются в твёрдую поверхность металла, исключая при этом образование сколов или царапин. Саморезы со сверловым наконечником очень прочные и могут выдерживать большие нагрузки, а также обладают антикоррозионными свойствами. Шаг резьбы у таких крепёжных элементов редкий, что позволяет обойтись без использования специальных бит или свёрл. Саморезы с острым наконечником имеют частый шаг резьбы, что позволяет хорошо скрепляться материалам различной плотности. Их используют в основном для крепления древесины к металлу, толщиной до 2 мм. Они также обладают антикоррозионными свойствами и высокими показателями прочности. Для соединения металлических изделий применяют также саморезы со сверловым наконечником и шестигранной головкой или саморезы с усечённым конусом («блошки») и сверловым наконечником. «Блошки» применяют для толщины металла не более 2 мм. Шестигранные саморезы очень удобно закручивать с помощью ключа. Чтобы правильно подобрать длину самореза, необходимо знать толщину детали, которую вы хотите прикрепить к основанию и прибавить к этой толщине 10 мм. Так как для надёжности и прочности крепежа, саморез должен войти в основу на глубину не менее 10 мм. Диаметры резьбы самореза по металлу – 3.5 – 5.0 мм с шагом 0.5 мм.
- Для оконного профиля. Отдельной категории саморезов именно для пластиковых окон, как таковых, нет, но очень часто необходимо прикрепить тот же профиль для откосов, или ту же ручку. Производители пластиковых окон, в дополнение к различной фурнитуре, кладут оцинкованные саморезы с потайной головкой и острым концом. Но из практики, данный вид саморезов не самый удобный – острый конец соскальзывает, царапает при этом пластик, или вовсе прокручивается после монтажа, поэтому опытные монтажники советуют использовать саморезы со сверлом на конце. Их не уводит при закручивании, оконная рама не портится и они намного легче вкручиваются. Размер саморезов обуславливается толщиной того, что вы хотите прикрутить к окну. Например, если речь идёт о пластиковом, тонком профиле для будущих откосов, то лучше использовать маленькие «блошки» со сверлом на конце и головкой в виде пресс-шайбы, если ручку – то со скрытой головкой с крестообразным шлицом. Для надежного крепления достаточно не более 2-3 мм захода резьбы в оконный профиль.
- По бетону. Для того, чтобы прикрутить что-либо к бетону или кирпичу, необходимо учитывать, что при монтаже саморез будет подвергаться очень большим нагрузкам. Для работ по бетону выбирайте саморез из оцинкованной стали с острым концом и крестообразным или шестиконечным шлицом. Диаметр резьбы должен быть не менее 7.5 мм, возможная длина саморезов по бетону – 50-200 мм. Если основа рыхлая, то можно обойтись без предварительной сверловки, при твёрдой основе необходимо сделать предварительное глубокое отверстие.
- Для профнастила. Чтобы закрепить металлочерепицу и металлопрофиль, выбирают оцинкованные саморезы, визуально схожие с шурупами. Головка таких саморезов имеет шестигранную форму, покрыта полимерным материалом различных цветов, что позволяет подобрать саморез в один цвет с металлочерепицей. Также в комплекте с такими саморезами имеется неопреновая шайба с резиновой прокладкой, которая плотно прилегает к кровле и предотвращает попадание влаги в отверстие. Диаметр таких саморезов от 4.8 до 6.3 мм, а длина – от 190 до 250мм.
4. Как выбрать «правильный» саморез
Мало определиться с видом самореза, который необходим для определённого вида работ, необходимо, также среди множества вариантов выбрать действительно качественные, прочные крепежи, которые не подведут в самый ответственный момент. Просто внимательно осмотрите саморез. Он должен соответствовать таким простым критериям:
- Одинаковая цветовая гамма. Все саморезы одной партии должны быть одного цвета и оттенка, если речь идёт о чёрных или жёлтых саморезах. Если все изделия выдержаны в одном цвете, это может говорить о том, что вся партия прошла одинаковый вид обработки при одинаковых условиях и имеет одинаковые показатели прочности и коррозионной стойкости.
- Размеры саморезов одной партии не должны визуально отличатся друг от друга.
- Шаг между витками резьбы должен быть одинаковым.
- Если это саморезы со сверлом на конце, то оно не должно иметь заусенцев на краях, острый конец самореза должен быть без заусенцев и не быть обломанным.
- Отверстие, в виде которого выполнен шлиц, должно быть чётким, симметричным и достаточно глубоким.
- Качественные саморезы, обычно, имеют маркировку в виде заглавной латинской буквы. Это говорит о фабричном производстве, да и вам это как небольшая подсказка на случай, если придётся докупать недостающие крепежи.
Если вы видите, что выбранные вами саморезы, соответствуют вышеперечисленным критериям, то можете быть уверены, что вы держите в руках действительно качественные крепежи, которые не сломаются в процессе монтажа.
Саморезы – размеры от мала до велика + видео
Соединение деревянных деталей гвоздями далеко не всегда надежно, гораздо более прочную фиксацию (а главное, разъемную) обеспечивают саморезы, размеры которых могут быть от сантиметра и более.
Саморезы – размеры зависят от типа
Как уже ясно из названия, интересующий нас вид шурупа назван так благодаря способности самостоятельно нарезать резьбу в том или ином материале, куда осуществляется вкручивание соединительного элемента. Иными словами, саморезы отличаются от других типов шурупов тонким стержнем, а также значительно увеличенным витком резьбы и его острой кромкой, способной врезаться в структуру различных материалов.
Отличают друг от друга саморезы размеры, форма шлица, длина стержня, тип заточки наконечника, а также вид резьбы. При этом один и тот же шуруп может использоваться для разных работ. Однако многое зависит и от угла вершины профиля резьбы. Иными словами, чем тоньше основание профиля, острее его кромка и больше наклон, тем легче выполняется проход насечки каналов под резьбу в материале. Скорость вворачивания также зависит от шага резьбы, которая бывает крупная, частая и мелкая. Также бывает винтовая нарезка одинаковой высоты и переменной, такие шурупы называются двухзаходными.
Резьбовые крепежи с малым углом профиля витка (около 45о) подходят для соединения деревянных деталей. Ими же осуществляется фиксация пластика, гипсокартона. Для бетона, листового металла, кирпича или натурального камня лучше приобрести определенные виды саморезов с большим углом профиля резьбы (до 60о), во избежание повреждения кромки витка. Но и такие крепежи легко могут сломаться, если неправильно подойти к выбору.
Шурупы, саморезы: различия по основным признакам
В первую очередь, взяв в руки любой шуруп, мы смотрим на его шлиц, или, иными словами, на головку, в которой сделаны выемки под отвертку. Именно на форму этих углублений и стоит обратить внимание в первую очередь, ведь далеко не каждая отвертка может подойти под тот или иной тип шлица. Наиболее распространены следующие виды: прямая прорезь и разработанный фирмой Phillips крестообразный вариант. Последний в дальнейшем несколько усложнился, получив в дополнение небольшие прорези на стыках поперечин перекрестия. За счет этого облегчилось закручивание шурупа (исключение центробежного выталкивания отвертки) и усложнилось центрирование инструмента.
Менее распространены другие типы шлицов – звездчатый, квадратный, внутренний шестигранник. Чаще всего они используются для шурупов, предназначенных для вкручивания в бетон или металл, поскольку позволяют применить большее усилие без риска сорвать упорные выступы шлица. Шестигранник очень удобен для сборки мебельных корпусов. Также существует вариант, объединяющий болты и шурупы – саморезы с внешним шестигранником. Их можно закручивать только с помощью гаечного ключа.
Очень удобны комбинированные типы. В домашней мастерской лучше всего держать вариант, совмещающий в себе признаки прямого и крестообразного шлица. Такой шуруп можно закрутить любой попавшейся под руку отверткой, хоть «плюсовой», хоть «минусовой». Для тех, кто часто работает с деревом, собирая мебель, и в то же время осуществляет монтаж готовых конструкций на бетонные стены, подойдет комбинация звездчатого шлица либо крестообразного с квадратным.
Существуют и совсем редко используемые типы, в большей степени специализированные. У таких крепежных элементов в «шляпках» прорезаны небольшие отверстия разной формы. Например, два круглых, под ключ с рабочей частью в форме вилки, или углубление, похожее на восьмерку под соответствующий инструмент. Шурупы с такими шлицами используются крайне редко и только в определенных целях, поскольку для них необходим специальный инвентарь, и далеко не все шуруповерты имеют в комплекте необходимые насадки.
Саморез универсальный – все зависит от наконечника
В загородном доме или квартире приходится работать с самыми разнообразными материалами, используя их, как основание для монтажа различных конструкций, или наоборот, закрепляя на чем-нибудь. В частности, чтобы повесить картину или ковер, нужно просверлить стену, не важно, из кирпича она или бетона, а затем вкрутить в нее шуруп. Гипсокартон в редких случаях фиксируется клеем, гораздо чаще шурупами, ими же крепятся вагонка и сайдинг. По этой простой причине под рукой желательно иметь саморез универсальный, с наконечником, пригодным для вкручивания в любой материал.
Чем острее угол вхождения шурупа, или, иначе, заточка острия, тем легче крепежный элемент входит в поверхность.
Классический острый вариант, который сам подготавливает углубление для успешного вворачивания в поверхность, может иметь различные углы заточки. Стандартные шурупы имеют угол захода в 40 градусов, а вот саморезы, предназначенные для работы с гипсокартоном, снабжены острием, заточенным под 26-28 градусов. Универсальный же тип крепежного элемента имеет средний наконечник, с углом ближе к тридцати градусам.
Окончание шурупа может быть снабжено режущей кромкой, которая обеспечивает более легкое вхождение в твердый материал. Существуют и более усовершенствованные варианты, в частности, саморез, острие которому заменяет сверло типа «ложечная перка», выполненное в форме загибающегося по ходу винта желобком. Стандартного образца сверла, вид которых принимает наконечник некоторых шурупов, лучше всего подходят для вворачивания крепежного элемента в металл, при этом они могут быть разной длины. Наиболее эффективный вид – сверло с крылышками, которые лучше фиксируют саморез в прикрепляемом материале.
Саморезы нержавеющие кровельные
В большинстве своем шурупы изготавливаются из нержавеющих металлов, особенно универсальные. Однако помимо качественных метизов есть их прямая противоположность, то есть ширпотреб, не имеющий и половины заявленных качеств. И только кровельные саморезы нержавеющие в большинстве случаев, поскольку именно такое свойство необходимо для надежного монтажа крыши. Отличительная черта таких шурупов – наличие шайбы с уплотнителем, не допускающим протекание воды под шлиц.
Высокая головка – вторая по значимости часть кровельного шурупа, благодаря ей крепеж саморезы обеспечивают быстрый и удобный даже в профильных покрытиях. Различают типы с обычным острым наконечником, острием в форме сверла, оцинкованные простые и с окрашенной головкой. В последнем случае шлиц может быть любого цвета, чтобы крепежные элементы не выделялись на фоне кровли. Для других типов существуют специальные пластиковые колпачки, изготавливаемые в тон обшивочным материалам.
Защиту от коррозии у кровельных шурупов обеспечивает электрооцинкованное покрытие, одно из наиболее надежных и долговечных. Разумеется, в процессе часто повторяющихся монтажных и демонтажных работ использование одних и тех же саморезов приводит к тому, что покрытие нарушается, и возникают уязвимые участки. Именно в таких местах может возникнуть ржавчина, которая в дальнейшем «съест» весь шуруп под покрытием. Впрочем, с учетом повышенной прочности кровельных крепежных элементов можно не опасаться быстрого их выхода из строя.
