Самодельный станок для блоков своими руками – Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

Содержание

Станок для изготовления шлакоблока

Станок для изготовления шлакоблока
На сегодняшний день рынок строительных материалов предлагает огромный выбор стройматериала, на любой выбор и бюджет.

Технологии шагнули далеко вперед, коснулись они и строительных материалов. Производитель применяет всевозможные химические соединения для ускорения процесса производства, отсюда и изобилие.

Но строительный материал можно делать и самому, Спросите как? Смотрите далее и всему научитесь, сделаете свой станок для производства блоков, построите себе дом, гараж, баню, да что захотите.

Материалы
1. листовой металл 3 мм
2. водопроводная труба
3. наждак
4. провод
5. выключатель
6. проф труба квадратного сечения
7. арматура
8. пружина

Инструменты
1. болгарка
2. сварочный аппарат
3. молоток
4. наждак

5. набор гаечных ключей
6. штангенциркуль
7. линейка

Процесс создания станка для производства шлакоблока.
И так следует начать с того, что такое шлакоблок? Из чего его делают и каковы его характеристики.

Производственный выпуск шлакоблока начался еще в Советское время, когда для постройки домов, гаражей, заводов, казарм, животноводческих ферм и тд. требовался недорогой и простой в производстве материал, им то и стал шлакоблок.

Само название говорит за себя из чего делается данный блок, а изготавливается он из угольного шлака, который остается после топки котлов в угольной котельной. Как понятно материал бесплатный, попросту отходы производства, которые можно преобразовывать в личную выгоду для частного строительства или бизнеса.

Станок для изготовления шлакоблока
Производство шлакоблока-это самое простое среди строительных материалов данного типа и размера, потому как не требует дополнительной температурной обработки, в отличии от кирпича.

Технология заключается в следующем: берется шлак смешивается с песком и цементом, добавляется вода, замешивается ВНИМАНИЕ! (полусухой раствор) в пропорции 1 часть цемента 3 части песка и 5 частей шлака, а так же 0.5 воды от общей массы цемента. Главное здесь не переборщить с водой, по утверждению автора раствор должен получится (полусухой) определить это можно следующим образом, взять в руку немного раствора и сжать, он не должен выделять воду и не рассыпаться, а бросив на землю должен рассыпаться.

После приготовления правильного раствора, его следует заложить в форму, включить вибратор, запрессовать крышкой и отключив мотор вибратора произвести подъем формы, блок остается на земле сохнуть, а форма передвигается далее для следующей формовки.
Для начало следует рассмотреть чертежи станка.


И так теперь давайте рассмотрим, как автор делал свой станок для изготовления шлакоблока. Первым делом нарезаются заготовки из листа металла 3 мм, работать болгаркой следует аккуратно.Станок для изготовления шлакоблока
Затем из полученных заготовок сваривается железный короб.Станок для изготовления шлакоблокаДля удобства засыпки раствора в матрицу, автор делает специальный фартук для короба, из того же металла 3 мм.Станок для изготовления шлакоблокаНаваривается на короб.Станок для изготовления шлакоблокаПо бокам с обеих сторон навариваются проушины.Станок для изготовления шлакоблокаПосле того как основа готова, автор переходит к созданию пуансонов которые будут отвечать за полости в блоках, для этого была взята водопроводная металлическая труба и разрезана на 3 равные части.Станок для изготовления шлакоблока
В трубах делается пропил в верхней части для их последующего крепления, а в нижней части делается 3 пропила, затем обжимается и проваривается, тем самым создается конус он необходим для лучшего изъятия формы.Станок для изготовления шлакоблока Далее форма надевается на станину.Станок для изготовления шлакоблокаИзготавливается стопорный механизм.Станок для изготовления шлакоблокаА так же пресс-крышка.Станок для изготовления шлакоблока
Создается рычажный механизм и ставится вибратор, сделанный из наждака, также подключается выключатель, чтоб можно было включить и выключить вибратор Станок для изготовления шлакоблокаИ вот станок готов можно начинать работать и делать свои собственные блоки.Станок для изготовления шлакоблокаНа этом заканчиваю статью. Но вы еще так же можете просмотреть видео по изготовлению станка и закрепить пройденный материал. Приятного просмотра.


Спасибо за внимание! Заходите в гости почаще, не пропускайте новинки в мире самоделок!
Источник Станок для изготовления шлакоблока Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

В наше стремительное время на рынке стройматериалов появляется все новая продукция, преуспевающая по многим показателям своих предшественников. Интересным фактом является то, что некоторые стройматериалы можно изготовить в домашних условиях. Русский народ, не избалованный деньгами и благами цивилизации, может придумать многое для того, чтобы сэкономить и самореализоваться.

Собственноручное изготовление блочных строительных материалов

Явным подтверждением этого является изготовленный своими руками станок для блоков. Он понадобится любителям, которые могут сами построить сарай, баню, гараж, и даже жилой дом, из своих пеноблоков, газоблоков, керамоблоков, шлакоблоков, опилково-бетонных (арболитовых) и других блоков с разными наполнителями. Зная пропорцию составных частей, экспериментируя на входящих ингредиентах, с ним можно изготовить блочный строительный материал собственноручно на строительство любых помещений и даже на закладку фундамента.

ЧИТАТЬ ПО ТЕМЕ:
Разработка своими руками чертежей вибростола для утрамбовки строительных смесей

Различное количество ячеек в форме

В зависимости от масштабности производства и возможностей, изготавливают формы для блоков своими руками, рассчитанные на 1-2 изделия, 6-8 изд., 10-14 шт., 21- 30 ед. и др.(фото 1). Они рассчитаны для изготовления цельных блоков и изделий с пустотами различной формы. Поменяв размеры матрицы, можно производить блоки, пригодные для стен и для фундамента. Потому размеры блоков и их количество может быть разным (ф.2). Для удобства извлечения готового изделия, следует предусмотреть разборную конструкцию. Материалом для изготовления форм может быть металл, водостойкая фанера, древесина. Формы – это своего рода съемная опалубка, которая позволяет изготовить качественный строительный материал с нужными заданными характеристиками.

Фото 1 — Формы для блоков различной величины
Фото 2 — Строительные пустотелые блоки

Фото 3 — Заготовки стенок для форм
Фото 4 — Цилиндры для заполнения пустот



Этапы изготовления форм для блоков своими руками

Для изготовления металлических матриц понадобится листовая сталь б-3 мм и металлическая труба D 8 мм для формирования пустот, а также болгарка, сварочный аппарат, другие рабочие инструменты.

  • Подготавливаются заготовки для стенок. Их можно вырезать в домашних условиях болгаркой 450х210 и 220х210 по 2 заг. Дно формы должно иметь бортик высотой 3-3,5 см и ручку. На стенках делаются насечки (ф.3 ).
  • Для изготовления пустот потребуются цилиндры (фото 4). Для этого, от трубы отрезается нужное количество заготовок из расчета 3 ед. на 1 блок. Высота должна быть на несколько мм меньшей от высоты стенок. Для придания трубной заготовке конусной формы, с одной стороны нужно до половины разрезать трубу и зажать тисками. Каждую трубную заготовку нужно заварить с обеих сторон, получатся пустотелые заглушенные цилиндры (заполнители). Они привариваются к планке, затем вставляются в форму и планка приваривается к стенкам формы (ф. 5).
  • Заваривать все швы необходимо снаружи.
  • Из толстостенной пластины делаем пресс с отверстиями с диаметром, превышающим диаметр пустотных цилиндров. Пресс должен заходить на матрицу, примерно на 50 мм. К прессу привариваются ручки (фото 6).

Готовые формы для блоков своими руками не требуют больших затрат. С ними могут работать люди, не имеющие особенной квалификации. Главное, выполнить правильный замес и уплотнить содержимое.

Фото 5 — Пустотелые цилиндры привариваются к планке
Фото 6 — Изготовление ручного преса

Фото 7 — Чертеж самодельного станка с вибромотором
Фото 8 — Поэтапное изготовление станка для блоков своими руками



Станки для блоков своими руками

Для того, чтобы хорошо утрамбовать смесь для блочных стройматериалов, можно пользоваться вибростолом или изготовить станок для блоков своими руками с прикрепленным к боковине вибратором. На фото 7 предложен чертеж вибрационного станка. Готовую конструкцию оснащают ручками, которые помогают снять матрицу без повреждения сырой бетонной заготовки. Приваренные к несущей раме колесики создают передвигающееся устройство.

Фото 8 предлагает поэтапное изготовление оборудования на одну заготовку. Оно сходно с производством форм без двигателя. Прикрепленный вибратор облегчает работу и делает готовый стройматериал более качественным. Применение станочного оборудования для изготовления стройблоков – совсем несложное. Но, при работе с ним следует придерживаться техники безопасности.

ЧИТАТЬ ПО ТЕМЕ:
Можно ли изготовить пенобетон своими руками в домашних условиях и как?

Вывод

Для мастеров, которые не бояться экспериментировать и творить, изготовление форм или вибростанка для производства блоков не составит труда. Кроме того, они сами воспользуются своими механизмами и получат достаточное количество строительного материала.

видео-инструкция как сделать установку своими руками, фото

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Ниже мы постараемся поделиться с вами опытом, как сделать станок для изготовления шлакоблоков, хотя, по сравнению с госстандартами в качестве наполнителя здесь можно использовать не только шлак, но и керамзит, кирпичный бой, золу, перлит, гравий, отсев, песок и даже опилки. Имея в наличии такое оборудование, вы сможете подготовить достаточно материала не только для небольшой хозпостройки или бани, но и для строительства большого дома.

Мы будем рады, если материалы в этой статье помогут вам самим сделать такое устройство.

Самодельный станок по изготовлению шлакоблоков

Самодельный станок по изготовлению шлакоблоков

Станок и шлакоблоки

Мы не сможем определить, сколько стоит станок для изготовления шлакоблоков, потому что на его изготовление используются материалы, которые могут быть куплены в магазине, но могут оказаться дома от каких-либо работ или старых конструкций.

Более прозрачной будет цена самого продукта, получаемого при помощи такого станка, так как расценки на цемент относительно фиксированы, и вы сможете заранее рассчитать его необходимое количество и сложить стоимость. А теперь перейдём к делу и займёмся техническими работами.

Делаем станок

Готовый станок

Готовый станок

  • Прежде всего, следует отметить, что по ГОСТ 86 от 08.10.2001 и Постановлению Правительства Российской Федерации от 13.08.97 № 1013 сертификат на изготовление своими руками (в домашних условиях) блоков из бетона с различными наполнителями не требуется. Также он не нужен на создание и употребление виброформовочного оборудования для его производства.

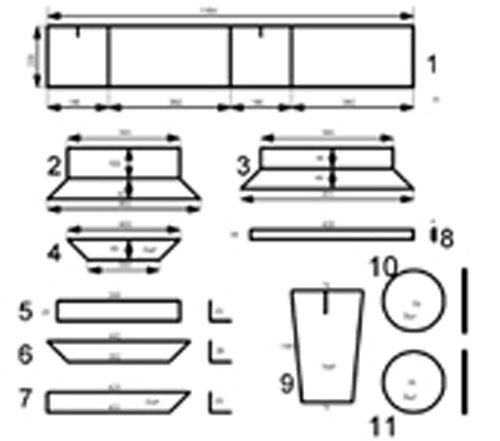

Развёртка матрицы

Развёртка матрицы

  1. Поддон матрицы;
  2. Заготовка поддона;
  3. Заготовка поддона;
  4. Заготовка поддона;
  5. Обрамление матрицы снизу уголком 25×25 мм;
  6. Обрамление матрицы снизу уголком 25×25 мм;
  7. Обрамление матрицы снизу уголком 25×25 мм;
  8. Планка для фиксации пустотников;
  9. Пустотник;
  10. Заглушка пустотника сверху;
  11. Заглушка пустотника снизу.
Фото конструкции в разных ракурсах

Фото конструкции в разных ракурсах

  • Выше вы видите чертежи и фотографии, как самому сделать станок для изготовления шлакоблоков, но мы всё-таки дадим некоторые пояснения. Двигатель следует крепить на корпусе, где за счёт дисбаланса грузов происходит вибрация поддона. Цилиндры для изготовления блоков должны иметь конусность не менее 2-3 мм, чтобы форма снималась без каких-либо проблем.
  • Для того чтобы сделать станок для изготовления шлакоблока, нам понадобится листовое железо, толщиной 2,5 мм. Первым делом нужно раскроить лист болгаркой так, как это показано на чертеже в пункте 1, то есть, в местах сгибов при помощи диска толщиной 2 мм сделать надрезы, тогда при сгибании не будет трещин и сам перегиб будет чётким.
  • После этого вам ещё раз нужно проверить все углы, чтобы точность булла вплоть до миллиметра и после сгибания сразу не наваривать шов, а только прихватить точками, чтобы было ясно, в каком геометрическом состоянии находится конструкция. Если всё в порядке, то тогда заварите швы намертво, по всей длине. Теперь нужно для амортизатора по низу матрицы наварить уголок, а также наварить поддон под раствор.
  • После этого установка для изготовления шлакоблоков, а точнее её матрица, обваривается снизу и сверху, и одновременно навариваются уголки для фиксации вибратора. Для станка, который рассчитан на одну форму подойдёт любой асинхронный двигатель от 120 Вт. Но удобнее использовать трёхфазный двигатель на 180 Вт, подключив его по схеме запитки от одной фазы, чему ниже будет дано пояснение.

Совет. Для изготовления пустотников вам пригодится любая металлическая труба.
Но при этом её конец обязательно нужно заузить на 2-3 мм или даже немного больше, чтобы она приобрела форму конуса.
Для этого нагрейте её электрической или газовой сваркой и оттяните молотком.

Статьи по теме:

Подключение двигателя

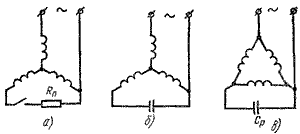

Схема 1 подключения трёхфазного двигателя через одну фазу (3 провода): а) - с пусковым сопротивлением; б) и в) - с рабочей ёмкостью

Схема 1 подключения трёхфазного двигателя через одну фазу (3 провода): а) — с пусковым сопротивлением; б) и в) — с рабочей ёмкостью

  • При подключении трёхфазного двигателя через однофазную сеть он способен развить не более 50%-70% от своей номинальной мощности, которая указана на его щитке, но если добавить конденсатор, можно добиться поднятия мощности от 70% до 85% (иногда даже больше). Преимуществом трёхфазного двигателя можно назвать отсутствие специального пускового устройства, которое отключает пусковую обмотку однофазного двигателя после его разгона.
Схема 2 подключения трёхфазного двигателя через одну фазу (6 проводов): а) - с пусковым сопротивлением; б) и в) - с рабочей ёмкостью

Схема 2 подключения трёхфазного двигателя через одну фазу (6 проводов): а) — с пусковым сопротивлением; б) и в) — с рабочей ёмкостью

  • Если для установки для изготовления шлакоблоков используется трёхфазный двигатель с номинальной мощностью 220 В, то вам подойдёт первая схема подключения, но на схеме 2 показано подключение к одной фазе двигателя с шестью выводными концами, то есть, 127/220 В или 220/380 В.
  • В тех случаях, когда напряжение в сети равно второму числу, то есть, UC=220 В при номинале 127/220 В или UC=380 В при номинале 220/380 В, тогда применяется схема 1а и 1б. Но если напряжение сети совпадает с первым числом номинала, тогда используется схема 1в.
  • Средняя ёмкость Ср(мкФ) для любой схемы имеет определённое значение исходя из напряжения однофазной сети Uc и номинального тока Iф в фазе трехфазного двигателя: Ср=kIф/Uc где k – это коэффициент, зависящий от схемы включения. При частоте 50 Гц (принято на территории СНГ) для схем 1б и 2б можно принять k=2800, а для схемы 1в — k=4800; для схемы по рис. 2в — k=1600.
  • Конденсаторное напряжение Uk будет зависеть от схемы подключения и сетевого напряжения. Для схем 1б и 1в его можно принять примерно равным напряжению сети, а для схемы 2б — Uk=1,15Uc; для схемы 2в — Uk=2Uc.

Совет. Не следует забывать о том, что конденсаторы долгое время сохраняют напряжение и при прикосновении могут поразить человека электрическим током.
Поэтому, при проведении каких-либо работ по техобслуживанию их нужно разрядить при помощи короткого замыкания.
Также такие элементы должны быть закрыты кожухом и надёжно зафиксированы.

Установка для пеноблоков

Установка для изготовления пеноблоков ПБУ-300, ПБУ-450, ПБУ-600

Установка для изготовления пеноблоков ПБУ-300, ПБУ-450, ПБУ-600

  • В отличие от вышеописанного устройства, установка по изготовлению пеноблоков не может быть изготовлена так просто, потому, что там необходим пеногенератор и пенобетоносмеситель. Сначала в этом смесителе в течение 2-3 минут перемешивают цемент с песком до получения однородной массы и только после этого добавляют пену из пеногенератора и опять же смешивают до однородной массы. Полученную смесь разливают по формам при вращающихся лопатках.
  • Время застывания продукта – 24 часа, то есть, одни сутки при температуре от 15⁰C. Узнать сколько стоит станок для изготовления пеноблоков можно в любом интернет-магазине, а потом сравнить цены с ближайшей точкой продажи строительного оборудования или электротоваров. Скорее всего, что последний вариант окажется дороже.

Изготовление шлакоблоков

Загрузка раствора в форму

Загрузка раствора в форму

  • Для изготовления шлакоблоков вам понадобится угольный шлак, крупный песок (по возможности – керамзитовый), гравий с фракцией от 2 до 15 мм, цемент марки М 500 вода. Всё это вам нужно будет смешать в какой-либо ёмкости в соотношении 7/2/2/1,5/1,5-3 единицы.

Совет. Чтобы определить правильное количество воды в растворе (это зависит от влажности составляющих наполнителей) перемешанный раствор нужно сжать в кулаке.
Если при этом он будет слипаться, как снежок, а при падении на землю – рассыпаться, значит, пропорции соблюдены верно.

Засыпаете раствор до тех пор, пока прижим не дойдёт до ограничителей

Засыпаете раствор до тех пор, пока прижим не дойдёт до ограничителей

  • Засыпаете полную форму раствора и включаете вибратор, чтобы смесь утрамбовалась, а потом добавляете ещё. Так делаете несколько раз, до тех пор, пока прижим не дойдёт до ограничителей. После этого включаете вибратор ещё примерно на 10 секунд и снимаете форму (форму нужно снимать при работающем вибраторе).

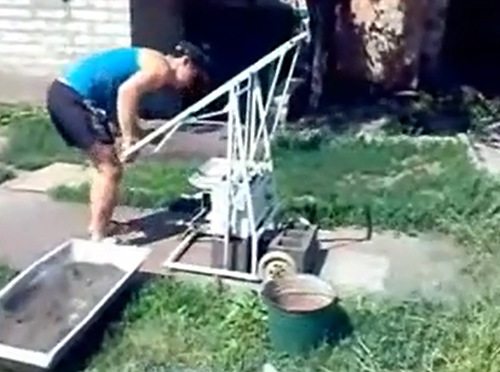

Снимаем форму

Снимаем форму

  • Транспортировочная просушка блоков (состояние, при котором их можно аккуратно перевезти или перенести) длится от пяти до семи дней. Окончательное высыхание, когда блок пригоден для монтажа, происходит через месяц, при температуре не менее 20⁰C.

Совет. Для того чтобы избежать появления трещин и тем самым увеличить морозостойкость и водонепроницаемость – добавьте в каждый блок по 5 г пластификатора.

Заключение

Результат наших стараний

Результат наших стараний

Для изготовления качественных шлакоблоков должна неукоснительно соблюдаться инструкция, приведенная выше. При этом шлак по возможности лучше использовать доменный, а песок наиболее крупный. Цемент также можно использовать марки М 400, но в таком случае, его количество нужно увеличить в пропорции на 1 единицу. Успешного изготовления!

Оборудование для шлакоблоков своими руками: станки для производства, вибростолы, чертежи форм, себестоимость

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

При строительстве гаражей, жилых домов или других хозяйственных построек, наиболее дешевым строительным материалом являются шлакоблоки. Кроме того, они обладают рядом хороших технологических характеристик. Но самое главное, что можно сделать станки для производства шлакоблоков своими руками, и производить блоки самостоятельно.

Шлакоблоки

Шлакоблоки

Общие сведения о шлакоблоке

Шлакоблоками называются строительные блоки, которые получают в процессе вибропрессования или застывания бетонного раствора в форме. Они бывают пустотелыми и монолитными. Последние отличаются прочностью и чаще применяются при устройстве фундаментов или в качестве материала для облицовки. Состав шлакоблока (как, впрочем, и пеноблока) оптимален для строительства.

В состав раствора шлакоблока может входить: шлак, зола, отходы горения угля. Также в смесь можно добавлять и другие ингредиенты, которые только доступны в вашем регионе. В том числе применяют отсев керамзита, песок, отходы кирпича, опилки, гравий, перлит, а также многое другое.

В результате, делать станки для шлакоблоков своими руками очень выгодно. Экономия на стройматериале будет, как минимум, в четыре раза, так как на рынке цена на данный стройматериал не малая.

Создание формы

В первую очередь следует определиться, какой именно нужен станок. Если вы хотите построить гараж или времянку, то достаточно станка с двумя или даже одной формой. Если же вы собираетесь организовать малый бизнес, то понадобиться станок более производительный, минимум на 3-4 матрицы.

Размеры шлакоблока

Размеры шлакоблока

Самой важной частью станка является форма. Остальные детали и узлы – это дополнения, которые позволяют производить с этой формой различные манипуляции. К примеру — наполнять, поднимать, уплотнять раствор, передвигать и тд.

При производстве шлакоблоков на заводе применяют стандартные железные формы, а также профессиональное оборудование, которое осуществляет прессовку бетона в форму под тяжестью в несколько тонн. Формы для шлакоблока своими руками чаще всего делают из дерева. Существует много их видов и конструкции.

По сути, форма представляет собой емкость, куда заливают бетон, и где он находится вплоть до полного застывания. Следует заметить, что формы должны быть разборными, чтобы готовый шлакоблок можно было легко достать. В большинстве случаев их делают даже без дна, а под низ подкладывают пластину из материала, к которому бетон не пристает.

Самым простым способом сделать пустоты в блоке – это погрузить в мягкий бетон в нужном месте пластиковые бутылки с водой или стеклянные бутылки из под шампанского, что предпочтительней. Но, если вы хотите наладить небольшое производство шлакоблоков своими руками, то пустообразователи необходимо закрепить в форме.

Эскиз деревянной формы

Эскиз деревянной формы

Статьи по теме:

Из дерева

В первую очередь понадобятся строганые доски, ширина которых будет соответствовать высоте шлакоблока. Затем необходимо сделать крайние поперечины, которые будут соединяться с продольными досками «задвижными пазами».

Затем делаются пропилы с внутренней стороны продольных досок через расстояние равное длине шлакоблока. Поперечные пазы должны иметь глубину в 7 — 8 мм. Ширина пропила соответствует толщине разделительных пластин, которые могут быть выполнены из железа,  гетинакса, текстолита.

Эскиз формы заполненной раствором

Эскиз формы заполненной раствором

Пластины можно сделать и из другого листового материала, главное чтобы он был гладким. На чертеже выше понятно, как изготовить деревянные формы для шлакоблоков своими руками. Детали формы желательно вскрыть любой масляной краской. Это облегчит извлечение шлакоблоков из формы.

Обратите внимание, что на эскизе указаны меньшие размеры, чем требует стандартный шлакоблок. Перед созданием формы можно сделать чертежи шлакоблока своими руками. Эта процедура не будет лишней и не потребует много труда.

Вышеописанные формы используют без вибратора. Раствор в них следует заливать более мягкий, с большим содержанием воды.  Однако, если приложить немного усилий, то можно создать более совершенный, вибрационный станок.

Форма-носилки

Форма-носилки

Формы для вибрационного стола выглядят несколько иначе. К боковинам необходимо приделать ручки, за которые два человека смогут поднимать их и ставить на вибростол. На дне каждой ячейки должны располагаться два конуса.

Форму с большим количеством ячеек делать не стоит, так как такие носилки будет очень сложно поднять. Подобные формы не разбираются, а шлакоблоки из них вытряхивают путем опрокидывания. Внутренние поверхности формы должны быть гладкими, чтобы изделия легко извлекались.

На фото металлическая форма

На фото металлическая форма

Из металла

При создании станка для изготовления шлакоблоков своими руками понадобится стальной лист толщиной 3-5 мм. Из него следует вырезать элементы формы исходя из размера шлакоблока. Стандарт составляет — 190х190х390 мм, в соответствии с этими размерами делают и чертежи шлакоблоков своими руками. Высота формы должна быть на 5 мм выше блока, чтобы можно было насыпать бетонную смесь и сверху прижать ее пластиной

Так как шлакоблок должен быть пустотелым, важно правильно сделать пустотообразователи. Проще всего для этих целей использовать трубы. Обратите внимание, что им надо придать конусную форму. Благодаря этому изделие будет легко вытряхиваться.

Заготовки можно заказать у токаря, чтобы он снял несколько мм с одной стороны трубы. Иногда делают прямоугольные пустообразователи. Их форма не имеет значения, главное, чтобы они были конусными. Имейте ввиду, что шлакоблок должен быть пустотелым не более, чем на 30%.

Совет! Приваривать элементы формы друг к другу следует прихватками на небольшом расстоянии, чтобы металл не повело. Швы необходимо делать снаружи, чтобы внутри оставались ровные углы.

Внизу формы по периметру следует сделать деревянный или резиновый уплотнитель, что бы избежать деформации краев матрицы. Также можно по краям наварить металлические пластины шириной в 20 мм.

Вибростол самой простой конструкции

Вибростол самой простой конструкции

Статьи по теме:

Изготовление вибростола

В интернете можно найти платные чертежи станков, однако не стоит впустую тратить свои деньги. Совсем не сложно сделать чертежи станка для производства шлакоблоков своими руками, на основе тех фотографий и тех материалов, которые распространяются в сети бесплатно.

Вибростанок позволит гораздо быстрей производить шлакоблоки, так как не придется ожидать сутки, пока подсохнет раствор. В качестве столешницы можно использовать лист метала. Также понадобятся пружины, к примеру, мотоциклетные.

Посередине столешницы необходимо прикрепить двигатель. Его можно взять использовать от старой стиральной машины. На вал мотора устанавливается шкив с эксцентриком, который будет обеспечивать вибрацию двигателя и вместе с ним всей площадки, прикрепленной по углам пружинами поверх столешницы.

Таким образом, вы сделаете вибростол для шлакоблока своими руками – самую сложную часть станка. Все остальные детали и улучшения могут дорабатываться под себя в процессе эксплуатации. К примеру, к рамной конструкции можно приделать колесики, чтобы станок можно было удобно перемещать.

Совет! В качестве эксцентрика подойдет  шайбу со смещенным центром тяжести. Также можно приварить к валу перпендикулярно расположенный болт с гайками.

Самодельный вибростанок

Самодельный вибростанок

Производство шлакоблока

Безвибрационный способ

И так, формы готовы, теперь самое время  попробовать произвести первый шлакоблок своими руками. Для этого необходимо выполнить следующие действия:

  1. В первую очередь форму необходимо разместить на ровной поверхности. Для этого подойдет железобетонная плита или металлический лист.
  2. Внутренние поверхности формы нужно протереть отработкой или соляркой. Удалить лишнюю смазку можно ветошью. Обратите внимание, после каждой заливки необходимо отмывать форму от цемента, высушивать на солнце и смазывать заново.
  3. Формы надо наполовину заполнить раствором, после чего поместить в них бутылки. Погружать их следует не до самого конца, оставив зазор около 40 мм.
  4. После помещения бутылок необходимо довести уровень раствора до кромки оснастки. Необходимое количество цемента следует добавить в форму мастерком.
  5. Через несколько часов можно извлечь бутылки. При этом их необходимо поворачивать вокруг оси, чтобы за ними не потянулся еще неокрепший раствор.
  6. Спустя 24 часа можно извлечь шлакоблоки. Для этого надо обстучать по периметру форму молотком, после чего разобрать ее. По разделительным пластинам следует стучать под небольшим углом.

Использование пустообразователей, в роли которых в данном случае выступают бутылки, позволит вам еще больше снизить себестоимость шлакоблоков своими руками. Кроме того, пустоты улучшат теплонепроницаемость будущего строения.

Данный метод не требует вибротрамбовки или другого уплотнения раствора. При этом изделие получается настолько крепким, что расколоть его будет не просто.

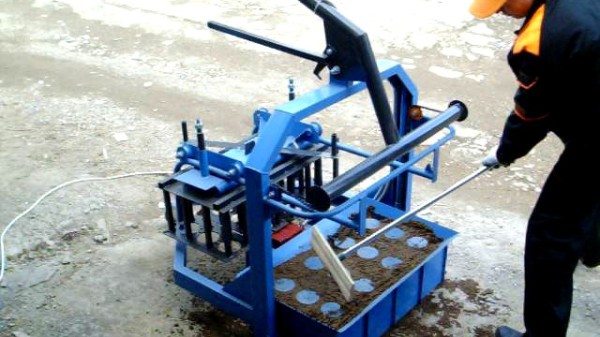

Утрамбовка раствора

Утрамбовка раствора

Вибрационный способ

Данный метод является более производительным. Инструкция изготовления блоков выглядит следующим образом:

  1. Формы надо расположить на вибростоле и заполнить раствором.
  2. На несколько секунд следует включить двигатель.
  3. Когда раствор утрамбуется, его необходимо дополнить и еще включить двигатель на несколько минут.
  4. После утрамбовки шлакоблоки можно вытряхнуть. Однако, перемещать изделие можно будет только спустя  4 часа.

За смену на таком вибрационном станке можно произвести до 300 шлакоблоков.

Замес раствора

Замес раствора

Статьи по теме:

Приготовление раствора

При производстве любых строительных изделий применяют три главных компонента: заполнитель, вяжущее средство и вода. В качестве вяжущего в данном случае используется цемент. Как уже было сказано выше, наполнители могут быть самыми разными. Обычно их не сложно достать бесплатно, в результате чего можно снизить себестоимость шлакоблока своими руками еще больше.

Наполнители также позволяют увеличить прочность изделия и снизить его теплопроводность. Цемент следует применять от 200-той до 600-той марки. Изделия в таком случае приобретают прочность  в течение суток, при температуре высыхания от +15 до +45°С.

Если температура составляет от +5 до +10°С, то блоки должны сохнуть на протяжении двух суток. Надо сказать, что  100% прочности шлакоблоки приобретут только спустя 28 суток.  При производстве изделий безвибрационным методом, раствор делается в пропорции 1:10. В случае использования цемента  300-ой марки, необходимо увеличить его расход на 15%.

Если применяется вибрационный стол, то раствор делается более густым, в пропорции 1:8. Обработка в пропарочной машине при температуре от+ 50 до 75°C после высыхания и остывания изделие приобретает 60 — 80% от марочной прочности.

Приготовление раствора рекомендуется начинать с перемешивания всех сухих ингредиентов, после чего добавить воду. Смесь можно проверить следующим образом – взять в руку и сжать. Раствор должен не разваливаться, а держать форму отпечатка. Данный способ проверен годами.

Вывод

Такие нехитрые технологии позволяет произвести строительный материал для возведения гаража, сарая или даже для небольшого дома. Причем, самодельные шлакоблоки, выполненные описанными  выше методами, не уступают по качеству заводским изделиям. Ну а наградой за проделанный труд является значительная экономия средств.

Дополнительную информацию по этой теме вы можете подчерпнуть в представленном видео в этой статье.

Станок для изготовления шлакоблока | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «SAMODELKINDRUG» в представленном вашему вниманию материале речь пойдет об изготовлении станка для производства шлакоблоков своими руками. Изготовив данный станок вы сможете наделать строительных блоков размерами 200х400х200 и построить свой дом, баню, гараж, да что захотите вообщем. Производством шлакоблока в производственных масштабах у нас в Стране занимаются с Советских времен. В то время нужен был недорогой и простой в изготовлении строительный материал не требующий дополнительной термообработки в отличии от кирпича.

Шлакоблок в основном создается на основе угольного шлака, его можно найти возле котельных которые топятся углем, а шлак попросту выбрасывается неподалеку. Следующий составляющий элемент-это цемент и песок. Вот по сути из отходов можно делать строительные блоки. Но для этого понадобится нехитрый станок, а как его сделать смотрите далее.

Материалы

  1. листовой металл 3 мм
  2. труба металлическая
  3. проф труба (квадрат)
  4. наждак
  5. провод
  6. колесики 2 шт
  7. выключатель

Инструменты

  1. болгарка
  2. сварочный аппарат
  3. дрель
  4. наждак
  5. уголок
  6. штангенциркуль
  7. кисть

Процесс создания станка для изготовления шлакоблока.



Чертежи.

И так первым делом автор нарезает заготовки из листа металла толщиной 3 мм. Затем из полученных листов автор сваривает квадратный короб. Далее делает верхний фартук. Вот что получается в итоге. Сбоку наваривается проушина, далее она будет надета на станину. Из металлической трубы делаются пуансоны, для создания полостей в блоке. В трубах делаются пропилы сверху для крепления и снизу для создания конусной формы. Затем форма ставится на станину. Изготавливается стопорный механизм. Для опрессовки смеси сделана крышка. И вот станок с механизмом подъема готов. Можно приступать к работе. Так же вашему вниманию представлено обучающее видео по сборке станка для изготовления шлакоблоков.

Спасибо за внимание!

Источник



ШЛАКОБЛОЧНЫЙ СТАНОК

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
