Самодельные электроды по алюминию своими руками – Виды электродов для сварки изделий из алюминия в домашних условиях и их марки

Содержание

Как сделать электроды по алюминию своими руками

Электроды по алюминию для сварки — это металлические стержни, покрытые обмазкой. Обмазка защищает металл от окисления и улучшает качество сварного шва.  Их практически не используют в крупных цехах и на заводах, поскольку их КПД недостаточно для выполнения больших объемов работ. Но такие электроды широко используются домашними умельцами.

электрод для сварки алюминияэлектрод для сварки алюминия

Зачастую для сварки алюминия используется угольный электрод. В этой статье мы расскажем все, что нужно знать о стержнях для алюминия и подробно объясним, как сделать электроды для сварки своими руками.

Содержание статьи

Особенности сварки алюминия в домашних условиях

Все, кто хоть раз в жизни варил алюминий, знают, что это очень непростое дело. На поверхности металла есть оксидная пленка, которая затрудняет процесс сварки. С этой проблемой справятся электроды для сварки алюминия своими руками.

Но прежде чем начать работу, нужно тщательно очистить поверхность. Удалите загрязнения и проведите комплексную подготовку металла к сварке. Так вы улучшите качество швов и они прослужат дольше.

Для качественной сварки деталей из алюминия нужен сварочный аппарат, выдающий постоянный ток и подключенный в обратной полярности. Если вы используете электроды для дуговой сварки алюминия, то обратите внимание на силу тока. Этот параметр должен быть установлен на маленьком значении.

Следуйте нашим рекомендациям, чтобы выполнить работу качественно:

  • Если вам нужно сварить толстые детали, то примерное место шва нужно как следует прогреть перед сваркой. Это делается с помощью обычной газовой горелки.
  • Обязательно очистите шов от шлака и обдайте его кипятком.
  • После того, как шов остынет, еще раз очистите его с помощью жесткой щетки. Не пренебрегайте этим советом, поскольку оставшийся шлак может способствовать образованию коррозии.

Популярные марки электродов

Как мы упоминали ранее, зачастую для сварки алюминия используют угольный электрод. Но помимо него есть ряд марок, не менее популярных у начинающих и опытных сварщиков. Итак, какие можно использовать электроды для сварки алюминия своими руками?

Стержни марки ОК

шведские электроды для алюминияшведские электроды для алюминия

Эти электроды изготавливает компания ESAB и маркировка OK является их особенностью. Мы рекомендуем использовать модели 96.10, 96.20 и 96.50. Да, они не являются универсальными, но с их помощью можно сварить технический алюминий или алюминиевые сплавы на основе марганца. Эти электроды по алюминию для сварки в домашних условиях показали себя с положительной стороны, но учтите, что за ними необходим особый уход и строгое соблюдение срока годности.

Стержни марки ОЗА

Такие электроды для сварки алюминия своими руками в принципе можно сделать, поскольку в их основе простая алюминиевая проволока. Эти стержни используются для сварки чистого алюминия или его кремниевых сплавов.

Стержни марки УАНА

Это очень узконаправленные стержни, используемые для сварки литейных алюминиевых сплавов. Их практически не используют при домашней сварке, но мы не могли ни включить их в наш список.

Стержни марки ЭВЧ

ЭВЧ — это вольфрамовые электроды, их нужно использовать при сварке аргоном. Сложно сделать такие электроды по алюминию своими руками, но если у вас есть возможность приобрести их, то обязательно попробуйте в своей работе. Да, с их помощью сложно правильно зажечь дугу, и профессионалы часто не рекомендуют такие электроды. Но если вы научитесь держать дугу с такими стержнями, то и со всеми остальными у вас не будет проблем.

Инструкция по изготовлению

Не важно, какую марку электродов вам нужно приобрести, в любом случае это стоит недешево. Особенно, для начинающих сварщиков. Мы нашли решение для этой проблемы и предлагаем вам сделать стержни самим. В интернете есть много видеороликов, в которых опытные мастера рассказывают технологию изготовления материалов для сварки.

Мы тоже решили поделиться своей инструкцией, как своими руками изготовить самодельные электроды. Соблюдайте следующие простые шаги:

  • Подготовьте проволоку из алюминия диаметром не более 4 миллиметров и нарежьте ее на прутки длиной 20-25 сантиметров. Этих параметров обычно достаточно, но вы можете изменять диаметр и длину по своему усмотрению. Наша основа готова.

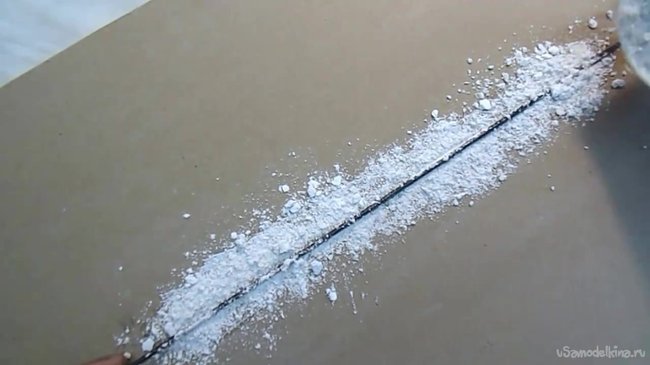

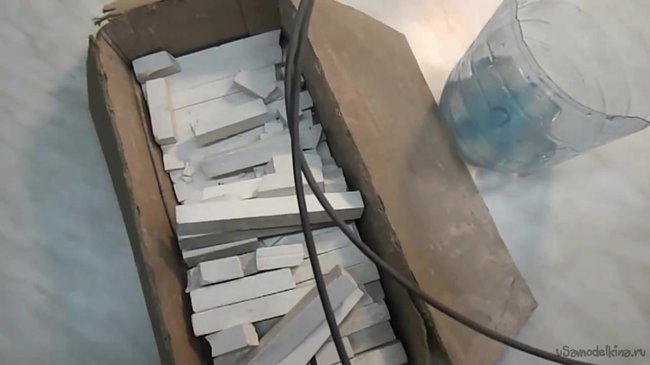

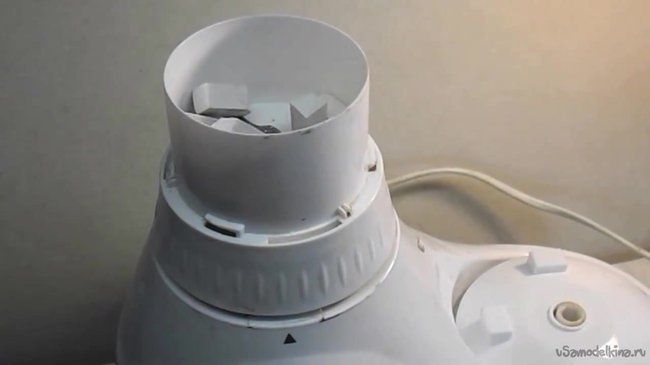

  • Теперь приготовим покрытие. Измельчите мел (желательно обычный белый), и смешайте его с силикатным клеем (иногда в магазинах он называется «жидкое стекло»). Тщательно все перемешайте до однородной консистенции и обмакните в нее алюминиевые прутки.
  • Следите за тем, чтобы слой покрытия не превышал 2 миллиметров. Оставьте электроды сушиться. Когда покрытие затвердеет, то стержень можно будет использовать в работе.

Да, такие электроды для контактной сварки уступают по качеству заводским изделиям, но все же позволяют выполнить простую работу, не требующую повышенной ответственности и идеального шва. Эта инструкция может показаться слишком простой, но поверьте, электроды для точечной сварки своими силами тоже могут быть эффективны и абсолютно точно сэкономят ваши деньги.

самодельный электродсамодельный электрод

Учтите, что это не заводской угольный электрод или цинковый электрод, это не европейское качество. Так что сначала протестируйте свои электроды перед работой на ненужном металле.

Вместо заключения

Теперь вы знаете, как сделать сварочные электроды своими руками и какие особенности стоит учесть, прежде чем приступить к работе. Обязательно испробуйте самодельные стержни и поделитесь своим опытом в комментариях, это будет полезно для других сварщиков. Также делитесь этой статьей в своих социальных сетях. Желаем удачи!

[Всего голосов: 16    Средний: 3.1/5]

как сделать, характеристики, особенности, правила применения

Сваривание элементов из легкоплавких металлов по трудоемкости можно сравнить с тугоплавкими. На первые и вторые оказывают влияние не только внутренние, но и внешние факторы.

Электроды для алюминия включает различные добавочные материалы, что упрощает работу с этим цветным металлом, создают дополнительную защиту.

Но и они не в состоянии избавить сварщика от всех предварительных аспектов, которые необходимо решить перед началом операции сварки.

Стержни по алюминию имеют широкое хождение не только на промышленных предприятиях, но и бытовых условиях — гараже, загородном доме, небольшой ремонтной мастерской.

Однако используя их дома для соединения деталей инвертором, можно столкнуться с определенными трудностями. И только правильно подобранный наплавочный материал и предварительная подготовка поможет качественно соединить конструкцию.

Содержание статьиПоказать

Технические особенности электродов

Толщина соединяемых деталей ограничена диаметром стержня, который, в основном, колеблется от 4 до 5 мм. Операции с более тонкими электродами сопряжены с трудностями в силу повышенной скорости плавления стержня.

Последний расплавляется в три раза быстрее стального. Исходя из этого, рекомендуется сваривать алюминиевые детали толщиной не менее 4 мм. Выпускаемая длина 3-х миллиметровых стержней — 22-30 см, 4-5 — 35-45 см.

Основными трудностями, которые возникают во время сварочного процесса алюминия, являются следующие факторы:

  • оксидная пленка — формируется на поверхности стыкуемых элементов, причем температура плавления первой, более чем в три раза выше расплава самого алюминия — 2 000° C;
  • быстрое окисление металла приводит к образованию тугоплавкой пленки, что усложняет получение цельного шва;
  • чтобы предупредить растекание металла, следует применять теплопроводящие подкладки;
  • присутствие в алюминиевых сплавах кремния способствует формированию кристаллизационных трещин;
  • при случайной остановке операции на конце электрода и сварочной ванны возникает слой шлака, усложняющий повторное разжигание дуги;
  • вследствие высокого показателя линейного расширения, происходит деформирование сварочного валика при его затвердевании.

Операции сварки с алюминием потребует повышения силы тока в 1,5 раза, по сравнению с другими металлами.

Выполнение сварки

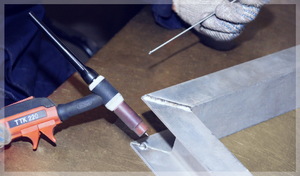

сварочные швы на алюминиевой детали

сварочные швы на алюминиевой детали

Для качественного соединения деталей необходимо выполнить предварительную зачистку их поверхности от всевозможных загрязнений и оксидов, подготовить стыки. Дома этому будут способствовать различные растворители, на производстве — щелочные ванны.

Среди первых практикуются уайт-спирит, технический ацетон, растворители на основе ксилола и уайт-спирита — PC-1, PC-2. Щелочная ванна допускает нахождение детали в составе не больше 5 мин.

Щелочную ванну можно приготовить самостоятельно, для этого понадобится:

  • вода — 1 л;
  • кальцинированная сода — 50 г;
  • технический трехзамещенный фосфорнокислый натрий — 50 г;
  • силикатный клей — 30 г.

Для улучшения очистки, щелочную жидкость необходимо подогреть до температуры 65°. После извлечения алюминиевой заготовки из ванны, нужно очистить предназначенные для соединения торцы специально предназначенной для этого металлической щеткой, с тонкой щетиной либо напильником.

Ручной труд вполне заменит шлифовальная машина. После очистки, элементы следует еще раз очистить растворителем.

Подготовки перед сваркой потребуют и токопроводящие стержни для сварочной операции. Для получения качественного валика, электроды необходимо два часа выдержать в печи при температуре не менее 200° C.

Операция сварки предполагает использование постоянного тока обратной полярности, с величиной до 30 A на каждый миллиметр диаметра сварочного стержня. Повысит качество соединения, предварительный разогрев деталей до 300-400°.

Величина нагрева прямо пропорциональна толщине соединяемых конструкций. Однако если обработке подлежат крупногабаритные детали, нагреваются только предполагаемые для сварки торцы.

Обеспечить получение качественного валика помогут следующие операции:

  • шов освобождается от сформировавшейся корки шлака;
  • валик поливается горячей водой;
  • очищается металлической щеткой.

Предупредить проявление коробления и кристаллизационных дефектов при сварке поможет медленное остывание сварного валика.

Выбор электрода

электроды

электроды

Выбирая токопроводящие стержни для сварки алюминия, необходимо обратить внимание на такие аспекты:

  1. Состав электрода должен соответствовать сплаву соединяемых элементов. Информация о первом указывается производителем на упаковке, сертификате.
  2. Толщина расходного материала не должна превышать толщину обрабатываемой детали больше чем на 1 мм. Нарушение правила приведет к прожогу элемента.
  3. Просушенные более раза сварочные стержни снижают прочность полученного валика. Сварка выполняется угольными, графитовыми либо вольфрамовыми электродами, что определяется способом операции.

Виды

Для сварочных операций с алюминием используется несколько видов стержней. Основными из них являются следующие группы:

  • щелочно-солевая — OK 96.10, 20, 50, предназначены для алюминия и его технической категории, из-за повышенной гигроскопичности нуждаются в защите от влажности;
  • OЗAHA — обеспечивают хороший показатель свариваемости и полученного валика на разных сплавах металла, можно варить не только горизонтальные, но и вертикальные швы;
  • OЗA — CвA1, 3, 5, 10, для чистого алюминия и сплава с кремнием;
  • УAHA — сплавов алюминия;
  • вольфрамовые — с использованием регулируемой защитной атмосферы.

Главным минусом последних считается тяжелый розжиг дуги.

Для несложных операций сварки электроды по алюминию можно изготовить собственными силами.

Это потребует следующих расходных материалов:

  1. Алюминиевая проволока длиной ± 30 см, диаметром — 3-4 мм;
  2. Обмазка, приготовленная из толченого мела и жидкого стекла.

Пастообразную смесь нанести равномерно на проволоку слоем 1-2 мм. После просыхания электрод готов к использованию.

Электроды для сварки алюминия своими руками

Электроды по алюминию, представляющие собой металлические стержни, покрытые специальной обмазкой, очень редко используют на крупном производстве. С их помощью варят металл в домашних условиях, на небольших предприятиях или при выполнении сложных монтажных работ вне стен производственного цеха. При использовании таких электродов удается избавиться от оксидной пленки на поверхности алюминия, которая очень сильно затрудняет сварочные работы, выполняемые с деталями из данного металла.

Шведские электроды Elga для сварки алюминия и его сплавов

Особенности сварочных работ с деталями из алюминия

Всем специалистам-сварщикам известно: варить алюминий непросто. Это объясняется наличием на поверхности деталей из этого металла тугоплавкой оксидной пленки. Важнейшими задачами, которые необходимо решить для того, чтобы сварка была выполнена качественно, являются тщательная очистка поверхностей соединяемых заготовок от загрязнений и удаление с них оксидной пленки.

Чтобы эффективно очистить и обезжирить поверхности алюминиевых деталей перед тем, как вы начнете выполнять сварочные работы, можно использовать органический растворитель (ацетон, РС-1, РС-2, уайт-спирит) либо щелочную ванну (в ней заготовки оставляют на несколько минут – не более 5). Выдержка в щелочной ванне является более эффективным способом очистки деталей из алюминия. Приготовить раствор для нее несложно даже в домашних условиях своими руками. Для этого потребуются:

  • 1 л воды;
  • 50 г карбоната натрия;
  • 50 г технического тринатрийфосфата;
  • 30 г жидкого стекла.

Пример очистки алюминиевой детали в щелочном растворе

Раствор, приготовленный в результате тщательного смешивания данных компонентов, надо нагреть до 65 градусов Цельсия. Только после этого можно помещать в него заготовки из алюминия.

После очистки деталей из алюминия и их обезжиривания надо решить еще одну важную задачу – удалить тугоплавкую оксидную пленку. Если этого не сделать, варить такие заготовки будет очень затруднительно, а полученное соединение будет обладать низким качеством и невысокой надежностью. Для удаления оксидной пленки в производственных и домашних условиях используют металлические щетки, напильники или шлифовальные машинки. После выполнения механической обработки поверхности соединяемых деталей второй раз обрабатывают растворителем.

Поверхность детали из алюминия, качественно подготовленная к сварке путем механической чистки

По окончании вышеперечисленных подготовительных работ можно приступать к сварке деталей из алюминия. Лучше всего делать это с помощью инвертора, используя специальные электроды для сварки алюминия. Их, чтобы получить стабильно горящую дугу и качественный сварочный шов, необходимо прогреть в печи, выдерживая температуру 200 градусов Цельсия. Продолжительность такого прогрева должна составлять порядка 2 часов.

Чтобы варить алюминий, необходимо использовать источник постоянного тока и подключать его в обратной полярности. Используя определенные электроды для сварки алюминия, важно правильно выбирать силу сварочного тока: его величина должна составлять 25–30 А на один миллиметр их диаметра.

Прогрев алюминиевых заготовок газовой горелкой

Необходимо учитывать еще одну тонкость, которая позволяет получать надежные и качественные сварные соединения. Заключается эта тонкость в том, что место будущего соединения прогревают при помощи газовой горелки. Температура, до которой необходимо нагреть соединяемые детали из алюминия, зависит от их толщины. Чем этот показатель выше, тем интенсивнее следует прогревать заготовки из алюминия.

На качество сварного соединения деталей из алюминия влияет в том числе и скорость их охлаждения: она должна быть очень медленной. Такие технологические приемы позволяют хорошо проплавить металл даже при сварке на невысоких токах, избежать коробления соединяемых деталей и появления в месте их соединения кристаллизационных трещин.

Есть ряд обязательных действий, которые выполняют при сварке алюминия (их можно также изучить по видео).

  • Перед сваркой, если предстоит варить детали значительной толщины, место соединения необходимо прогреть при помощи газовой горелки.
  • Полученный сварной шов следует тщательно очистить от шлака.
  • Очищенный сварной шов обдается горячей водой (это обеспечит его медленное остывание).
  • После остывания шов тщательно очищается от остатков шлака металлической щеткой. Если не выполнить это требование, остатки шлака на сформированном соединении могут привести к образованию и развитию коррозии.

Виды и методы использования электродов по алюминию

Варить алюминий можно с помощью электродов различного типа – угольных, графитовых, вольфрамовых. На их выбор оказывает влияние ряд факторов. В первую очередь, это технология сварки, которую планируется использовать.

Сварка, выполняемая по ручной дуговой технологии

Эта технология предполагает использование в качестве электродов угольных стержней, а также металлических прутков со специальным покрытием, выполняющим роль присадочного материала. Такую сварку проводят на прямом токе обратной полярности. Особенно активно она используется при соединении алюминиевых деталей небольшой толщины, при исправлении брака, обнаруженного в отливках из алюминия. Для сварки с использованием данной технологии, как правило, пользуются инвертором.

Дуговая сварка, выполняемая по автоматической технологии

Такая технология эффективна при соединении встык алюминиевых деталей, толщина сечения которых больше 4 мм. В качестве электродов используется алюминиевая проволока, а сам процесс выполняется под слоем флюса, обладающего невысокой электропроводностью. Основу такого флюса составляет карбоксиметилцеллюлоза, замешиваемая на обычной воде. После замешивания флюс перетирается через ячейки сита, а затем прогревается в течение 6 часов при высокой температуре – 300 градусов Цельсия.

Сварка в среде защитных газов (аргона или его смеси с гелием)

Такая сварка, для которой применяется алюминиевая проволока, используется для соединения алюминиевых деталей, отличающихся небольшой толщиной. Для зажигания и поддержания в стабильном состоянии сварочной дуги при применении данной технологии необходимы вольфрамовые электроды. Выполняться такая сварка может и в ручном, и в автоматическом режимах, для чего используется погруженная или импульсная дуга. Сварочная дуга, создаваемая при помощи вольфрамового электрода, отличается высокой стабильностью, что дает возможность получать качественные и надежные соединения.

Такая сварка характеризуется высокой скоростью выполнения и проходит с применением вольфрамовых электродов и присадочной алюминиевой проволоки. Для плазменной сварки необходим источник переменного тока. Диаметр вольфрамовых электродов, применяемых при этом, находится в интервале 0,8–1,5 мм. Защитным газом для такой сварки выступает аргон (в чистом виде или в смеси с гелием).

Небольшой обзор дорогих электродов для сварки алюминия и его сплавов от производителя Weldcap.

Популярные типы электродов для сварки алюминия

Среди большого разнообразия электродов, которые применяют для сварки деталей, выполненных из алюминия, есть ряд марок, которые пользуются наибольшей популярностью.

Щелочно-солевые электроды марки ОК

Наиболее популярными моделями являются 96.10, 96.20, 96.50. Такими электродами рекомендуется варить технический алюминий, а также изделия из сплавов данного металла с марганцем и магнием. Электроды названных марок отличаются высокой гигроскопичностью, поэтому хранить их следует в помещениях с минимальным уровнем влажности.

Сварочные электроды ОК

Распространенными модификациями этих электродов для алюминия являются ОЗАНА-1 и ОЗАНА-2. Первые используют, если необходимо выполнить сварку или наплавку деталей из сплавов А0-А3, вторые – для сплавов АЛ4, АЛ9, АЛ11 и др.

Для их изготовления используется проволока сварочная алюминиевая марок СвА 1,3,5,10. Применяются электроды данной марки для сварки деталей, которые изготовлены из чистого алюминия или выполнены из сплавов данного металла с кремнием.

Марки электродов по алюминию и их особенности

Их применяют для сварки заготовок из деформируемых и литейных сплавов алюминия.

Это электроды из вольфрама, сварка с их использованием выполняется в защитной среде аргона. Изделия данной марки не в состоянии обеспечить качественного зажигания сварочной дуги, поэтому они не очень популярны у профессионалов.

На видео ниже вы можете ознакомиться с кратким обзором турецких электродов по алюминию Kobatek.

Как изготовить электроды по алюминию своими руками

Все марки электродов, которые используются для сварки деталей из алюминия, стоят недешево, поэтому у многих домашних умельцев возникает естественный вопрос: можно ли сделать их своими руками. В интернете есть много видео, наглядно демонстрирующих процесс изготовления самодельных электродов по алюминию. Кроме того, чтобы своими руками сделать электроды, применимые для сварки алюминия, вы можете воспользоваться следующей инструкцией.

  • Алюминиевая проволока, диаметр которой составляет 3–4 мм, нарезается на куски длиной 25–30 см.
  • Для приготовления обмазки электродов необходимо измельчить обычный мел и смешать полученный порошок с силикатным клеем – жидким стеклом. Смесь данных компонентов надо довести до однородной массы и обмазать ею прутки из алюминиевой проволоки.
  • Обмазку из силикатного клея и измельченного мела наносят на поверхность алюминиевого прутка слоем толщиной 1,5–2 мм, затем полученный электрод сушат до полного затвердевания его поверхности.

Пользуясь этой несложной инструкцией, вы сможете сделать своими руками электроды для сварки заготовок из алюминия, а приведенное ниже видео на данную тему вам в этом поможет. Несмотря на простоту изготовления, самодельные электроды дают возможность выполнять сварку деталей из алюминия с высокой эффективностью, получать качественные и надежные соединения.

Алюминиевые конструкции, детали иногда нужно срочно отремонтировать. Имея навыки сварщика, многие самостоятельно заваривают алюминий электросваркой. В домашних условиях качественно выполнить шов не получится. Но как экстренную меру сварку алюминия электродом часто используют. Во время работы с легким металлом нужно учитывать особенности сплавов. Марганец увеличивает окислительную способность, магний улучшает свариваемость, кремний снижает температуру плавления.

Особенности сварки алюминия электродом

Сварить алюминий электродом без защитной атмосферы не получится. Горячий металл быстро насыщается водородом, шов получается пористым, расплав сильно разбрызгивается, шов получается неровным. Чтобы уменьшить разбрызгивание, металл варят на токе обратной полярности, на деталь подключают минусовую клемму, к держателю подводят плюс. Заготовки предварительно прогревают до +150 – +190°С, чтобы устранить воду, накапливающуюся в порах оксидного слоя.

Возникают трудности из-за оксидной пленки, она расплавляется при +2037°С, алюминий – при +660°С. Перед сваркой оксидный слой зачищают до блеска. Чистота поверхности влияет на качество соединения. У сплавов хорошая теплопроводность, он быстро нагревается, остывает, дает большую усадку, возникают внутренние напряжения, трещины. При сварке металла используют теплоотводящие подкладки. Они поддерживают необходимую температуру. Легкий металл в домашних условиях варят на высоких токах. Электроды выбирают специальные, предназначенные для сварки.

Выбор сварочного аппарата и электродов

Алюминий относится к плохо поддающимся сварке металлам. Сила рабочего тока должна быть в 1,5 раза выше, чем для стали. Сварочный аппарат должен генерировать постоянный ток до 250–300 ампер. Для работы подойдет бытовой аппарат для сварки, работающий от сети 220 В. Можно подобрать выпрямители, трансформаторы или генераторы, но лучше остановить выбор на инверторе, его преимущества:

  • высокий КПД, до 95%;
  • низкие индуктивные потери;
  • снижение расхода тока за счет автоматического отключения;
  • аппарат спокойно переносит просадку напряжения в сети;
  • поддерживается стабильная дуга, достаточно задеть заготовку;
  • есть дополнительные функции;
  • небольшие габариты, можно переносить его в любое место.

Легкие сплавы несколькими электродами с солевой обмазкой, образующей шлаковый защитный слой:

  • Озана, Озана-2 производства Спецэлектрод;
  • ОК 96.20, 96.10, 96.50, шведская компания ESAB;
  • УАНА отечественных производителей.

Можно использовать другие расходники, предназначенные для сварки алюминиевого литья и сплавов. Заготовки 2мм варят диаметром 2,5, для 3–4 мм деталей выбирают толщину 3,2; максимальный диаметр стержней – 4

Технология сварки алюминия электродом

В домашних условиях заготовки предварительно зачищают. У деталей, свыше 3 мм, разделывают кромки под углом 45–60°. Чем больше угол, тем качественнее получится шов. Если пластины толще 7 мм, их укладывают с зазором 2 мм. Трещины предварительно выравнивают, углубляют болгаркой, края высверливают, чтобы снять внутренние напряжения.

Как варят алюминий электродами:

  • сначала заготовки прихватывают в нескольких местах;
  • корневой шов ведут, держа электрод перпендикулярно;
  • толстые детали варят в несколько проходов, каждый слой простукивают для снятия окалины;
  • наплавочный валик должен выступать на 2-5 мм в зависимости от толщины деталей.

Сваривать алюминий нужно с соблюдением рабочего режима (толщина заготовки, мм/ток, А):

Толщина заготовки, мм

Начинающим сварщикам до выполнения шва нужно потренироваться на нерабочих поверхностях, чтобы привыкнуть держать короткую дугу.

Электросваркой ремонтируют детали, работающие под статической нагрузкой на сжатие. Это не самый эффективный метод ремонта. Швы не выносят скручивания, изгибов, сразу трескаются.

Электроды для сварки алюминия являются стержнями из металла, которые покрыты специализированной смесью. Они довольно редко применяются на больших предприятиях. С их помощью сваривают алюминий в домашнем хозяйстве, в маленьких цехах и при довольно сложных работах за пределами производственных мощностей. Применение подобных электродов дает возможность избежать появления пленки из оксидов на металле. Она очень затрудняет проведение сварочных работ.

Основные особенности сварки алюминия электродом

Давно известно, что сваривать алюминиевые детали очень тяжело. Ученые объясняют это присутствием на них плохо сплавляющейся пленки из оксидов. Чтобы сварка была наиболее качественной, необходимо тщательно очистить соединяемую поверхность от грязи и пленки оксидов.

Для эффективной очистки поверхности алюминия, перед выполнением сварочных работ, часто применяют любой органический растворитель или ванну из щелочи. Обработка в ванне из щелочи считается самым эффективным методом очистки изделий из алюминия. Сделать такой раствор своими руками довольно просто.

Для щелочной ванны необходимо:

  • не больше литра воды;
  • 50 грамм карбоната натрия;
  • 30 грамм жидкого стекла;
  • 50 грамм тринатрийфосфата.

Раствор, который был получен смешиванием этих компонентов, необходимо нагреть до 70 градусов. После этого стоит помещать в него изделия из металла.

По окончании очистки и обезжиривания изделий, необходимо перейти к следующему этапу. Он заключается в удалении пленки оксидов. При невыполнении этого условия, сваривать подобные детали очень плохо, а их соединение будет ненадежным и низкого качества. Чтобы удалить пленку оксидов своими руками, можно применять напильники, щетки для металла или болгарку. После этого процесса поверхность свариваемых изделий дополнительно покрывают растворителем.

После окончания всех работ по подготовке алюминия необходимо начинать сварку изделий. Для этой цели наиболее подходит инвертор и применение специализированных электродов для сваривания алюминия. Электроды, чтобы была хорошая горящая дуга и отличный сварочный шов, стоит погреть в печи, при температуре не менее 210 градусов. Средняя продолжительность прогревания обязана составлять около 3 часов.

Для сваривания алюминия стоит применять надежный источник постоянного тока с обратной полярностью. Применяя специальные электроды для варки алюминия, необходимо подбирать правильную силу тока. Специалисты рекомендуют, чтобы его сила составляла около 28 ампер на миллиметр диаметра электродов.

Стоит учесть еще один момент, позволяющий добиваться качественных и надежных сварочных швов. Он заключается в том, что перед сваркой изделие прогревают с помощью газовой горелки. Максимальная температура, до которой стоит прогреть алюминиевые изделия, очень сильно зависит от их размера. Насколько больше этот показатель, тем до большей температуры необходимо нагревать алюминиевые изделия.

Качество сварного шва изделий из алюминия зависит и от скорости их охлаждения. Соединение будет лучше, если охлаждать его медленно. Подобные технические методы позволяют отлично сплавить алюминий при варке на малых токах, избежать деформации свариваемых изделий и появления на швах кристаллизационных образований.

Сварка алюминиевых деталей выполняется в таком порядке:

  1. До начала варки, если нужно сваривать изделия большой толщины, место соединения стоит нагреть газовой горелкой.
  2. Сделанный шов необходимо хорошо почистить от шлака.
  3. Почищенный шов обработать водой с температурой не менее 50 градусов.
  4. После полного остывания сварочный шов зачищается от оставшихся шлаков щеткой по металлу. Когда это не делается, оставшийся шлак на шве может привести к его быстрому разрушению.

Как варить алюминий электродом

Сваривать алюминиевые детали можно при помощи разного вида электродов. К ним относятся угольные, вольфрамовые и графитовые электроды. Чтобы выбрать определенный тип, необходимо учитывать некоторые факторы. Прежде всего, это метод варки, который будет применяться.

Варка, выполняемая при помощи ручной дуговой техники, предполагает сварку алюминия угольным электродом, а иногда и стальным прутком со специализированным напылением, которое является присадкой. Подобную варку производят при помощи прямого тока с обратной полярностью. Наиболее часто она применяется при сварке изделий из алюминия малой толщины, при переделывании брака, который был найден в алюминиевых отливках. Для варки с применением такой техники используются инверторы.

Дуговая варка, выполняемая по автоматической технике, очень хорошо себя зарекомендовала при сварке встык изделий из алюминия, которые имеют толщину не более 5 миллиметров. Электродом является обычная проволока из алюминия, а сварка делается под флюсом, который обладает маленькой проводимостью электрического тока. Подобный флюс состоит из карбоксиметилцеллюлоза, смешанного с простой водой. После смешивания он перетирается при помощи сита, и нагревается более 6 часов при температуре около 300 градусов.

Варка при помощи защитных газов, для которой нужна проволока из алюминия, применяется для сварки изделий средней толщины. Чтобы зажечь и поддерживать сварочную дугу в нормальном состоянии при работе подобной техникой, нужно иметь электроды из вольфрама. Подобная варка способна производиться в автоматическом или ручном режиме. Для этого используется импульсная или погруженная электрическая дуга. Подобная варочная дуга, созданная с помощью электрода из вольфрама, выделяется хорошей стабильностью, что позволяет получить надежные и долговечные швы.При таком способе также лучше варить инвертором.

Плазменная варка отличается большой скоростью выполнения работ и происходит с использованием вольфрамовых электродов и специальной проволоки из алюминия. При таком типе сварки нужен источник переменного электрического тока. Максимальный диаметр электродов из вольфрама достигает 1,6 миллиметров. В роли защитного газа при такой варке используют аргон, иногда смешанный с гелием.

Самые распространенные виды электродов

На рынке представлен огромный выбор электродов, при помощи которых делается сварка изделий из алюминия, но существуют некоторые марки, наиболее часто применяемые.

Щелочно-солевой маркой ОК сваривается технический алюминий, а иногда детали с примесями магния и марганца. Такие электроды обладают большой гигроскопичностью, именно поэтому их необходимо держать в помещениях с наименьшим уровнем влажности.Марка ОЗАНА необходима для сварки или наплавки изделий практически всех типов алюминия.

Марка ОЗА сделана из сварочной проволоки из алюминия. Они используются для варки изделий, изготовленных из алюминия или его сплавов с кремнием. Марка УАНА необходима для варки деталей из литейных, а также деформируемых сплавов алюминия. Электроды ЭВЧ являются вольфрамовыми электродами для сварки алюминия, а варка с их применением делается в защитной среде из газа аргона. Эти электроды очень плохо обеспечивают качественное зажигание электрической дуги, именно поэтому не пользуются популярностью у специалистов.

Изготовление электродов в домашних условиях

Электроды, которые используются для варки алюминиевых изделий, обойдутся довольно дорого. Вот поэтому многие сварщики хотят их изготовить своими руками. В сети можно найти большое количество видео, которые подробно описывают процесс производства электродов для алюминия и его сплавов в домашних условиях. Для того чтобы их сделать, стоит воспользоваться подробным описанием, приведенным ниже.

Проволока из алюминия диаметром не более 4,5 миллиметров, нарезается кусками по 30 сантиметров. Чтобы сделать обмазку для электродов, нужно измельчить простой мел и перемешать этот порошок с жидким стеклом. Всю эту смесь необходимо сделать полностью однородной и обмазать ей приготовленные куски проволоки из алюминия. Подобную обмазку из мела и жидкого стекла следует наносить на проволоку из алюминия слоем до 2 миллиметров. Далее изготовленный электрод просушивают до абсолютного затвердевания всей его поверхности.

Следуя этой простой инструкции можно изготовить своими руками хорошие электроды для варки алюминиевых изделий, а многочисленные видео из сети смогут в этом помочь. Даже несмотря на такой простой способ производства, подобные электроды способны выполнять варку алюминиевых изделий с большой эффективностью и получить хорошие сварочные швы.

Ток, А

Электроды для сварки алюминия своими руками

Каждому сварщику известно, что сваривание без электродов невозможно, а без качественных электродов невозможно качественное сваривание, поэтому необходимо приобретать качественные сварочные электроды, чтобы производить сваривание на наивысшем уровне. Однако возникают ситуации, когда нет возможности приобрести сварочные электроды, но есть множество подручных средств.Можно ли обойтись без завода-изготовителя сварочных электродов? Давайте узнаем об этом из этой статьи.

Электроды изготавливаются не так и сложно. Для изготовления необходимо подобрать сварочную проволоку подходящего диаметра для создания сварочного электрода. После подбора проволоки, ее необходимо разрубить на куски по 350 миллиметров и зачистить шкуркой. После этого необходимо подготовить обмазку, которая состоит из жидкого стекла (силикатного клея) и растолченного мела.

Для того чтобы покрытие было ровным. Необходимо электродную проволоку погружать в обмазку вертикально и оставлять под верхом чистый конец длиной 30 – 35 миллиметров. После этого электрод следует медленно вынуть и подвесить на веревке для просушивания. После полного высыхания и затвердения Вы получаете полностью рабочие сварочные электроды.

Когда сваривание производится в домашних условиях, то получается удовлетворительный результат при использовании контактного метода сварки алюминия. Данный вид сваривания производится с непрекращающимся оплавлением на электропроводных машинах. Также есть возможность проведения шовного сваривания алюминия, но для этого необходимо машину высокой мощности и со специальными ионными прерывателями. Использование таких методов может быть затруднено в домашних условиях, но некоторые сварщики все-таки пользуются ими.

При сваривании в домашних условиях стоит не забывать о том, что необходимо соблюдать технику безопасности и неукоснительно соблюдать все требования. Первым, на что необходимо обратить внимание, является изоляция всех проводов, которые принимают участие в сварочном процессе и находятся под напряжением.

Проводя сварочные работы у себя дома, требуется использовать перчатки или рукавицы, которые обезопасят Ваши руки от ожогов. От удара электрическим током Вас будут страховать резиновые сапоги. Проводя сварочные работы, требуется обязательно надевать специальную маску, чтобы защитить свое лицо от искр, угольков и ожогов. В помещении, в котором Вы собираетесь проводить сварочные работы ни в коем случае нельзя хранить легковоспламеняющиеся и огнеопасные материалы и предметы.

Если в помещении деревянный пол, то его следует закрыть от воспламенения с помощью металлического листа. Обязательно стоит поставить огнетушитель или ведро с водой возле того места, где Вы собираетесь производить сваривание. По причине возможного образования вредных газов или других опасных для здоровья соединений, требуется регулярно проветривать помещение, в котором Вы производите сваривание.


Электроды по алюминию и особенности сварки алюминия электродами

Электроды по алюминию, представляющие собой металлические стержни, покрытые специальной обмазкой, очень редко используют на крупном производстве. С их помощью варят металл в домашних условиях, на небольших предприятиях или при выполнении сложных монтажных работ вне стен производственного цеха. При использовании таких электродов удается избавиться от оксидной пленки на поверхности алюминия, которая очень сильно затрудняет сварочные работы, выполняемые с деталями из данного металла.

Шведские электроды Elga для сварки алюминия и его сплавов

Особенности сварочных работ с деталями из алюминия

Всем специалистам-сварщикам известно: варить алюминий непросто. Это объясняется наличием на поверхности деталей из этого металла тугоплавкой оксидной пленки. Важнейшими задачами, которые необходимо решить для того, чтобы сварка была выполнена качественно, являются тщательная очистка поверхностей соединяемых заготовок от загрязнений и удаление с них оксидной пленки.

Чтобы эффективно очистить и обезжирить поверхности алюминиевых деталей перед тем, как вы начнете выполнять сварочные работы, можно использовать органический растворитель (ацетон, РС-1, РС-2, уайт-спирит) либо щелочную ванну (в ней заготовки оставляют на несколько минут – не более 5). Выдержка в щелочной ванне является более эффективным способом очистки деталей из алюминия. Приготовить раствор для нее несложно даже в домашних условиях своими руками. Для этого потребуются:

  • 1 л воды;
  • 50 г карбоната натрия;
  • 50 г технического тринатрийфосфата;
  • 30 г жидкого стекла.

Пример очистки алюминиевой детали в щелочном растворе

Раствор, приготовленный в результате тщательного смешивания данных компонентов, надо нагреть до 65 градусов Цельсия. Только после этого можно помещать в него заготовки из алюминия.

После очистки деталей из алюминия и их обезжиривания надо решить еще одну важную задачу – удалить тугоплавкую оксидную пленку. Если этого не сделать, варить такие заготовки будет очень затруднительно, а полученное соединение будет обладать низким качеством и невысокой надежностью. Для удаления оксидной пленки в производственных и домашних условиях используют металлические щетки, напильники или шлифовальные машинки. После выполнения механической обработки поверхности соединяемых деталей второй раз обрабатывают растворителем.

Поверхность детали из алюминия, качественно подготовленная к сварке путем механической чистки

По окончании вышеперечисленных подготовительных работ можно приступать к сварке деталей из алюминия. Лучше всего делать это с помощью инвертора, используя специальные электроды для сварки алюминия. Их, чтобы получить стабильно горящую дугу и качественный сварочный шов, необходимо прогреть в печи, выдерживая температуру 200 градусов Цельсия. Продолжительность такого прогрева должна составлять порядка 2 часов.

Чтобы варить алюминий, необходимо использовать источник постоянного тока и подключать его в обратной полярности. Используя определенные электроды для сварки алюминия, важно правильно выбирать силу сварочного тока: его величина должна составлять 25–30 А на один миллиметр их диаметра.

Прогрев алюминиевых заготовок газовой горелкой

Необходимо учитывать еще одну тонкость, которая позволяет получать надежные и качественные сварные соединения. Заключается эта тонкость в том, что место будущего соединения прогревают при помощи газовой горелки. Температура, до которой необходимо нагреть соединяемые детали из алюминия, зависит от их толщины. Чем этот показатель выше, тем интенсивнее следует прогревать заготовки из алюминия.

На качество сварного соединения деталей из алюминия влияет в том числе и скорость их охлаждения: она должна быть очень медленной. Такие технологические приемы позволяют хорошо проплавить металл даже при сварке на невысоких токах, избежать коробления соединяемых деталей и появления в месте их соединения кристаллизационных трещин.

Есть ряд обязательных действий, которые выполняют при сварке алюминия (их можно также изучить по видео).
  • Перед сваркой, если предстоит варить детали значительной толщины, место соединения необходимо прогреть при помощи газовой горелки.
  • Полученный сварной шов следует тщательно очистить от шлака.
  • Очищенный сварной шов обдается горячей водой (это обеспечит его медленное остывание).
  • После остывания шов тщательно очищается от остатков шлака металлической щеткой. Если не выполнить это требование, остатки шлака на сформированном соединении могут привести к образованию и развитию коррозии.

Виды и методы использования электродов по алюминию

Варить алюминий можно с помощью электродов различного типа – угольных, графитовых, вольфрамовых. На их выбор оказывает влияние ряд факторов. В первую очередь, это технология сварки, которую планируется использовать.

Сварка, выполняемая по ручной дуговой технологии

Эта технология предполагает использование в качестве электродов угольных стержней, а также металлических прутков со специальным покрытием, выполняющим роль присадочного материала. Такую сварку проводят на прямом токе обратной полярности. Особенно активно она используется при соединении алюминиевых деталей небольшой толщины, при исправлении брака, обнаруженного в отливках из алюминия. Для сварки с использованием данной технологии, как правило, пользуются инвертором.

Дуговая сварка, выполняемая по автоматической технологии

Такая технология эффективна при соединении встык алюминиевых деталей, толщина сечения которых больше 4 мм. В качестве электродов используется алюминиевая проволока, а сам процесс выполняется под слоем флюса, обладающего невысокой электропроводностью. Основу такого флюса составляет карбоксиметилцеллюлоза, замешиваемая на обычной воде. После замешивания флюс перетирается через ячейки сита, а затем прогревается в течение 6 часов при высокой температуре – 300 градусов Цельсия.

Сварка в среде защитных газов (аргона или его смеси с гелием)

Такая сварка, для которой применяется алюминиевая проволока, используется для соединения алюминиевых деталей, отличающихся небольшой толщиной. Для зажигания и поддержания в стабильном состоянии сварочной дуги при применении данной технологии необходимы вольфрамовые электроды. Выполняться такая сварка может и в ручном, и в автоматическом режимах, для чего используется погруженная или импульсная дуга. Сварочная дуга, создаваемая при помощи вольфрамового электрода, отличается высокой стабильностью, что дает возможность получать качественные и надежные соединения.

Плазменная сварка

Такая сварка характеризуется высокой скоростью выполнения и проходит с применением вольфрамовых электродов и присадочной алюминиевой проволоки. Для плазменной сварки необходим источник переменного тока. Диаметр вольфрамовых электродов, применяемых при этом, находится в интервале 0,8–1,5 мм. Защитным газом для такой сварки выступает аргон (в чистом виде или в смеси с гелием).

Небольшой обзор дорогих электродов для сварки алюминия и его сплавов от производителя Weldcap.

Популярные типы электродов для сварки алюминия

Среди большого разнообразия электродов, которые применяют для сварки деталей, выполненных из алюминия, есть ряд марок, которые пользуются наибольшей популярностью.

Щелочно-солевые электроды марки ОК

Наиболее популярными моделями являются 96.10, 96.20, 96.50. Такими электродами рекомендуется варить технический алюминий, а также изделия из сплавов данного металла с марганцем и магнием. Электроды названных марок отличаются высокой гигроскопичностью, поэтому хранить их следует в помещениях с минимальным уровнем влажности.

Сварочные электроды ОК

Электроды марки ОЗАНА

Распространенными модификациями этих электродов для алюминия являются ОЗАНА-1 и ОЗАНА-2. Первые используют, если необходимо выполнить сварку или наплавку деталей из сплавов А0-А3, вторые – для сплавов АЛ4, АЛ9, АЛ11 и др.

Электроды ОЗА

Для их изготовления используется проволока сварочная алюминиевая марок СвА 1,3,5,10. Применяются электроды данной марки для сварки деталей, которые изготовлены из чистого алюминия или выполнены из сплавов данного металла с кремнием.

Марки электродов по алюминию и их особенности

Электроды марки УАНА

Их применяют для сварки заготовок из деформируемых и литейных сплавов алюминия.

Электроды ЭВЧ

Это электроды из вольфрама, сварка с их использованием выполняется в защитной среде аргона. Изделия данной марки не в состоянии обеспечить качественного зажигания сварочной дуги, поэтому они не очень популярны у профессионалов.

На видео ниже вы можете ознакомиться с кратким обзором турецких электродов по алюминию Kobatek.

Как изготовить электроды по алюминию своими руками

Все марки электродов, которые используются для сварки деталей из алюминия, стоят недешево, поэтому у многих домашних умельцев возникает естественный вопрос: можно ли сделать их своими руками. В интернете есть много видео, наглядно демонстрирующих процесс изготовления самодельных электродов по алюминию. Кроме того, чтобы своими руками сделать электроды, применимые для сварки алюминия, вы можете воспользоваться следующей инструкцией.

  • Алюминиевая проволока, диаметр которой составляет 3–4 мм, нарезается на куски длиной 25–30 см.
  • Для приготовления обмазки электродов необходимо измельчить обычный мел и смешать полученный порошок с силикатным клеем – жидким стеклом. Смесь данных компонентов надо довести до однородной массы и обмазать ею прутки из алюминиевой проволоки.
  • Обмазку из силикатного клея и измельченного мела наносят на поверхность алюминиевого прутка слоем толщиной 1,5–2 мм, затем полученный электрод сушат до полного затвердевания его поверхности.
Пользуясь этой несложной инструкцией, вы сможете сделать своими руками электроды для сварки заготовок из алюминия, а приведенное ниже видео на данную тему вам в этом поможет. Несмотря на простоту изготовления, самодельные электроды дают возможность выполнять сварку деталей из алюминия с высокой эффективностью, получать качественные и надежные соединения.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Делаем сварочный электрод


Время от времени нам бывает необходим сварочный аппарат. Как именно можно изготовить простой сварочный аппарат в домашних условиях, мы узнали в одном из прошлых материалов. Однако сварочный аппарат без электродов использовать попросту невозможно, поэтому в дополнении к прошлому материалу мы представляем вашему вниманию урок по изготовлению самодельного сварочного электрода.

Давайте ознакомимся с процессом изготовления электрода, просмотрев видеоролик

Нам понадобится:
— жидкое стекло;
— мел;
— 3-4 мм проволока;
— кисточка.


Жидкое стекло не так сложно найти, как может показаться с первого взгляда. Такое стекло продается практически в любом строительном магазине. С материалами все ясно, и это значит, что можно приступить к процессу изготовления нашего электрода.


Для начала нам нужно размолоть мел в мелкую фракцию. Для этого кладем куски мела в блендер и включаем его.


Далее выравниваем нашу проволоку и режим прутья. На этом этапе нужно постараться, чтобы прутья получились ровными.


Теперь намазываем на прутья жидкое стекло. Для этого нужно просто положить прутья на ровную поверхность, намочить кисточку в жидком стекле и нанести его на куски проволоки.

Следующим делом насыпаем на наш прут измельченный в блендере мел.


Теперь пытаемся все равномерно раскатать.


Наш электрод практически готов. На этой стадии нам нужно просто подождать пока он засохнет. После того, как наш электрод затвердел и жидкое стекло на нем загустилось, нужно его прокалить. Для этого нужно поставить электрод в обыкновенную духовку.


Включаем духовку и ставим на температуру 100 градусов по Цельсию. Кладем электроды в духовку на полчаса. Этого времени достаточно, чтобы жидкое стекло затвердело.


Внешне самодельный электрод отличается от заводского. Первым отличием можно назвать его цвет. Помимо этого, он немного сыпется, но эта особенность никак не мешает процессу приваривания. Авторский тест самодельного электрода показывает, что он отлично справляется со своей задачей.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Электроды по алюминию, сварка в домашних условиях инвертором

Выбор электродов по алюминию: правила и нюансы

Уникальные свойства алюминия как металла выливаются в серьезные сложности сварочных работ с ним. Эти сложности вполне объяснимы, и способы их решения известны. Чтобы выбрать самую оптимальную рабочую технологию в том или ином «алюминиевом» случае, необходимо разбираться в свойствах этого чрезвычайно интересного и капризного .

От работ по нему никуда не деться: по популярности с ним не может сравниться ни один металл, одна автомобильная промышленность чего стоит. Алюминий широко используется в авиационной, космической и многих других отраслях.

Вместе с тем этот металл чрезвычайно капризен в сварочных работах, это один из самых сложных материалов, требующих дифференцированного подхода к каждому технологическому случаю. Электроды по алюминию – ключевой элемент для получения сварочных швов высокого качества.

Почему алюминий сложно варить

как варить алюминий

Сварка алюминия при помощи инвертора TIG.

Все дело в физике и, в частности, температуре плавления. Сам алюминий плавится при весьма невысоких температурах, не превышающих уровня 650°С. В отличие от других металлов он не меняет своего цвета при нагревании, в результате чего очень сложно понять, когда детали готовы к формированию сварочного шва. Все это было бы не так страшно, если бы в процесс не вмешивалась оксидная пленка, которая образуется на поверхности этого металла с молниеносной скоростью.

Пленка ведет себя совсем по-другому. Во-первых, чтобы ее расплавить, температуру нужно нагнать до 1750°С. Во-вторых, оксид значительно тяжелее самого металла, поэтому во время погружается в него и таким образом застывает. Простым и элегантным решением проблем с оксидной пленкой является тщательная зачистка поверхностей алюминиевых заготовок – это одно из обязательных требований в сварочных работах по алюминию.

Алюминий – отличный проводник тепла, его теплопроводность в пять раз выше, чем у других металлов. А низкая температура плавления в комбинации с высокой теплопроводностью приводит к еще одной рабочей неприятности: сварка электродом по алюминию сопряжена с высоким риском прожога металла во время плавления.

Алюминий отлично ладит с другими металлами и образует сплавы самого разного назначения, иногда с диаметрально противоположными свойствами. Эти сплавы тоже не без проблем. В работе с ними существует высокий риск образования трещин. Это происходит из-за недостаточной прочности металла на разрыв, когда он находится в частично жидком и твердом состоянии в пограничном температурном диапазоне. В результате усадочного напряжения образуется деформация деталей в процессе охлаждения в виде трещин.

Виды электродов для алюминия

ОЗА произведены из алюминиевой проволоки и используются для чистого алюминия и алюминиевых сплавов с кремнием.

виды швов при сварке алюминия

Особенности сварки алюминия аргонодуговой сваркой.

  • ОЗА – 1 подходят практически для любых алюминиевых сплавов и наплавок. Это плавящиеся электроды по алюминию из металлического стержня и соляным покрытием. Диаметр может быть самым разным. В работе нужно использовать постоянный ток обратной полярности. Применяются для заготовок с толщиной кромок в диапазоне от 3-х до 16-ти мм. Предварительный нагрев деталей до температуры 250 – 400°С обязателен. Расход ОЗА – 1 довольно высокий: на килограмм металлических заготовок уходит два килограмма . Состав сварного шва получается сложным: больше половины никеля, медь, марганец, железо. После выполнения шов обязательно промыть подогретой водой, затем зачистить металлической щеткой. Недостатком этих расходников является сложность сварки в вертикальном положении, при котором может образоваться ненужная боковая дуга. В итоге работать можно только в нижнем положении.
  • ОЗА – 2 – узкоспециализированные расходники для алюминиевых сплавов с кремнием. Покрытие солевое. Расход такой же: два килограмма на килограмм металла.

Щелочно-солевые ОК. К этому виду относятся марки 96.10, 96.20 и 96.50.

Самый подходящий вариант для сварки технического алюминия и алюминиевых сплавов с марганцем и магнием. Чрезвычайно гигроскопичны.

  • Расходники 10 шведского производства ESAB используются в аргонодуговом методе и являются самым предпочтительным вариантом в этой технологии. Их особенность – покрытие нового состава из смеси солей хлора и фтора. В результате дуга получается ровной и стабильной без разбрызгивания металла. Шов выходит качественным и эстетичным на вид. В работе предварительный нагрев заготовок предпочтителен, но не обязателен. В отличие от ОЗА -1 нагрев не влияет на качество , он помогает лишь уменьшить расход дорогих электродов. Еще одним позитивным отличием от ОЗА – 1 является возможность производить сварочные работы на вертикальных поверхностях. Расход электродов значительно меньший из-за особенностей покрытия и тонкой проволоки в качестве стержня, что снижает общую стоимость данной технологии. Сварной шов отличается высокой твердостью.
  • ОК 96.50 очень популярны в машиностроении для деталей автомобильных двигателей, монтаже разнообразнейших строительных конструкций и исправлении литейных дефектов в алюминиевых сплавах. По составу это алюминиевый электрод: стержень выполнен из алюминия, кремния и железа с четырьмя вариантами толщины. Ток применяется постоянный обратной полярности. Обмазка с щелочно-солевым составом позволяет сформировать защитный кратер для нейтрализации оксидной пленки. Предварительный нагрев заготовок очень желателен, оптимальная температура 250 – 300°С.
сварка алюминия различными электродами

Марки электродов и области применения.

Две марки вида ОЗАНА: ОЗАНА – 1 для наплавки или сварки из четырех марок алюминия А0 – А3 и ОЗАНА – 2 для сварки алюминиевых сплавов АЛ4, АЛ9, АЛ11. Пожалуй, самые популярные расходники из всех: дают возможность формировать ровную дугу и шов высокого качества. Можно работать и в вертикальном положении в отличие от других видов алюминиевой сварки.

  • ОЗАНА – 1 разработаны специально для работы с деталями и наплавки из чистого алюминия. Покрытие из солевого состава, стержень – из сплава алюминия, кремния и железа. Обмазка позволяет справиться с оксидной пленкой и стабилизировать процесс плавления. Ток используется постоянный обратной полярности. Расход немного меньший в сравнении с другими расходниками: 1,7 кг на один килограмм наплавки. Шов отличается очень высоким качеством с выраженной антикоррозийной устойчивостью. Предварительный нагрев заготовок зависит от толщины кромок. Если она больше 10 мм, рекомендуется нагрев до 200°С. Если кромка тоньше 2 мм, необходимо сделать предварительную отбортовку кромок вдоль намечаемого шва. Эти расходники нужно прокаливать перед работой в течение 30-ти минут при температуре 150°С.
  • ОЗАНА – 2 является обновленным вариантом ОЗАНА – 1.

УАНА – специальные расходники для работы со сплавами, которые легко деформируются.

ЭВЧ – вольфрамовые наконечники для .

Особое свойство алюминиевых электродов – их чрезвычайно высокая гигроскопичность, они ухитряются выбрать из воздуха все влагу, какую только возможно. Отсюда нужно помнить об особых условиях их хранения – во влагонепроницаемой упаковке и в только в строго сухих помещениях.

Варим с инвертором без аргона

Сварка алюминия в домашних условиях инвертором вполне возможна, и здесь нам опять помогут правильные электроды – специальные расходники по алюминию. Безусловно, качество швов с помощью несоизмеримо выше, чем при методах без аргона, но для домашних работ оборудование для работы в аргоне слишком дорого. У самодеятельных мастеров чаще всего в распоряжении есть лишь элементарный сварочный аппарат.

какими электродами варят алюминий

Вольфрамовые электроды для сварки алюминия.

Домашняя сварка алюминия электродом требует знания и выполнения следующих рекомендаций:

  • Соединения швов нужно делать только стыковыми. Другие виды типа тавровых или швов внахлест не подходят для алюминия из-за риска затекания шлака в зазоры. Впоследствии это приводит к коррозии.
  • Очистка шва после плавления важна так же, как очистка поверхностей перед работой. Лучший способ – промывание шва водой.
  • Про удаление оксидной пленки перед сваркой здесь уже писалось, но повторение лишним не будет: слишком уж важно это действие.
  • Разделка краев металлических заготовок также чрезвычайно важна. Все зависит от толщины кромок. Если они толще, например, 3-х мм, разделку нужно формировать под углом 60° V-образной формы.
  • Также не помешает предварительный нагрев заготовок перед сваркой. Таким способом вы сможете хоть немного «выровнять» дисбаланс низкой температуры плавления и высокой проводимости тепла.

Правила выбора расходника такие же и зависят от химического состава сплава – сварка алюминия инвертором в этом вопросе – не исключение. Сразу заметим, что чистый алюминий варится намного легче и лучше, чем его сплавы. Немаловажным фактором является немалая цена алюминиевых электродов.

горелка для сварки алюминия

Устройство горелки для сварки.

Стержни самых популярных из них сделаны из проволоки, покрытой смесью солей хлора или фтора очень тонким слоем. Так устроен целый ряд марок электродов, причем каждая из них имеет свое точное назначение с самыми подробными деталями использования.

Электроды для сварки алюминия инвертором следующие:

  • ОЗА-1 для сварки с обязательным нагревом перед процессом для заготовок из чистого алюминия с зачищенными кромками.
  • ОЗА-2 для наплавки сплавов алюминия с кремнием и заделки брака, полученного во время литья.
  • ОЗАНА-1 для сварки чистого алюминия с толщиной кромки больше 10-ти мм с предварительным нагревом до 400°С.
  • ЩЛ96.20 для сплавов алюминия с марганцем, магнием, кремнием, дюралюминия.

для сварки алюминия может быть самой различной модификации. Чаще применяются полуавтоматы, но электродуговые аппараты тоже вполне подойдут.

Самодельные расходники по алюминию

Поскольку покупные алюминиевые электроды – удовольствие не из дешевых, домашние мастера придумали способы изготовления расходников.

популярные марки электродов

Марки электродов для сварки алюминиевых конструкций.

Самодельные электроды для сварки алюминия производятся по несложной технологии:

  • Нарезать на ровные куски длиной 30 см из алюминиевой проволоки диаметром не более 4 мм.
  • Покрытие или обмазку приготовить из измельченного мела, который нужно перемешать с силикатным клеем и тщательно перемешать. Опустить алюминиевые прутки в смесь.
  • Слой обмазки должен составлять примерно 1,5 – 2,0 мм. Высушить до полной твердости слоя.

Еще раз про очистку

Предварительная очистка поверхностей заготовок перед сваркой – классическое правило во всех видах работ. Но в алюминиевых технологиях очистка является не просто полноценной, а ключевой частью самого процесса сварки.

Требования к очистке изложены в инструкциях к каждому виду алюминиевых электродов в качестве обязательного компонента технологии. Самым тщательным образом следует удалять масла, смазки и мелкие частицы металлов. Для минимизации риска образования окалины и высокой пористости кромки должны быть идеально ровными и чистыми.

Добавить комментарий

Ваш адрес email не будет опубликован.
