Многоликий фрезер. Какие инструменты может заменить фрезер? | Другие инструменты | Блог
Когда речь заходит о комплектовании небольшой столярной мастерской минимально необходимым оборудованием, то в первую очередь на ум приходят различные станки (сверлильный, фуговальный, рейсмусовый), электрорубанки, торцовочные пилы, электролобзики и т. д. А вот ручной фрезер — далеко не первый в списке приоритетов. А зря! Ведь этот инструмент может заменить собой большую часть из того, что уже перечислено! Просто не каждый начинающий мастер знает о его скрытых способностях, тех образах, в которых он может выступить в его руках.
Так какие же таланты скрывает в себе ручной фрезер?
Фрезер-оформитель
Довести до ума заготовку, придать ей законченный вид — основная стихия ручного фрезера. Скруглить торец или придать ему сложный профиль — все, что для этого нужно, немного фантазии и фреза нужной конфигурации.
Для работ подобного плана подойдут кромочные фрезеры небольшой мощности:

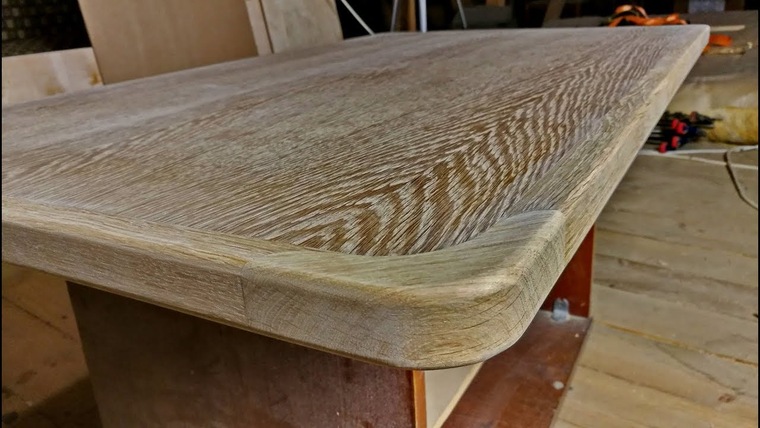

Если же речь идет о художественном оформлении изделий из массива древесины (филенки дверей или мебельные фасады), то в этом случае никак не обойтись без погружной модели. Эта разновидность ручного фрезера способна работать по плоскости заготовки, украшая ее объемным узором.
Для выполнения таких работ подойдут фрезеры средней и большой мощности, поддерживающие фрезы больших диаметров:
Фрезер-строитель
Сборка без единого гвоздя или самореза — любимая «фишка» уважающих себя столяров. Для создания таких изделий не обойтись без пазов и пазовых соединений (простой паз, «ласточкин хвост», ламельное соединение и т. д.). Все перечисленное без проблем выполняется при помощи погружного фрезера в дуэте с пазовой фрезой нужной конфигурации. Если не менять настроек самого фрезера при изготовлении одинаковых или однотипных деталей, то достигается потрясающая точность, которой позавидуют станки ЧПУ, используемые при массовом производстве.
Прорезывание пазов предъявляет к инструменту определенные требования. Во-первых, фрезер должен быть погружным, т. е. иметь возможность заглубляться в толщу материала, а во-вторых, его мощность должна быть выше 1300 Вт:
Чтобы сильно не нагружать двигатель аппарата, при нарезке широких или глубоких пазов, выборку материала лучше производить в несколько проходов. Это особенно важно при работе с маломощными фрезерами. Да и фрезы целее будут.
Фрезер-фуганок
Фуговальный станок — по сути большой электрорубанок, основное назначение которого — задать базовую плоскость заготовки, т. е. путем снятия лишнего материала, получить из покоробленной доски ровную заготовку для дальнейшей работы с ней. Причем в столярном деле в большинстве случаев важно, чтобы плоскости заготовки были строго перпендикулярны друг другу.
Прифуговать детали, т. е. создать идеальные плоскости для их дальнейшей сборки или, к примеру, склейки в мебельный щит, можно при помощи фрезера с установленной в него торцевой фрезой. Для этого нужно воспользоваться параллельным упором из комплекта поставки.
Настроив вылет фрезы и количество снимаемого материала, ведем фрезер с параллельным упором по специальной шине или другой идеально ровной направляющей. В результате получаем идеальную плоскость торца детали.
Подойдет любой фрезер средней или большой мощности, главное, чтобы в комплекте был параллельный упор:

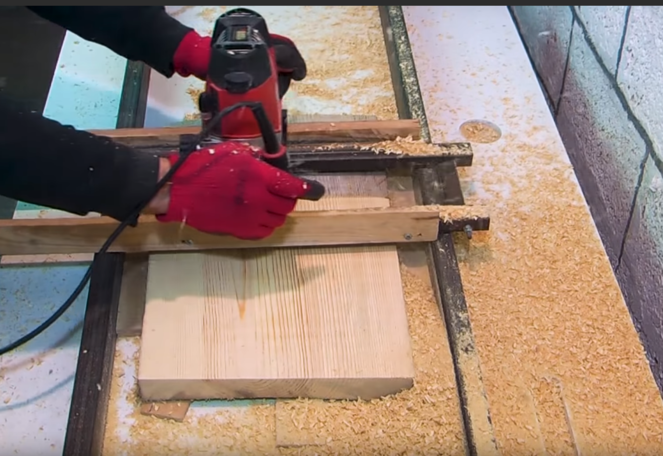

Фрезер-рейсмус
Рейсмусовый станок предназначен для калибрования деталей, т. е. получения заготовок одинакового размера в одной из плоскостей. Такой станок — недешевое удовольствие, но фрезер и здесь готов прийти на помощь. Правда для создания деталей одной толщины по всей плоскости, придется изготовить вспомогательное приспособление.
Дальше все просто. Заготовка помещается и закрепляется в приспособлении. По самой нижней точке детали устанавливается глубина погружения фрезы в материал. После чего при помощи торцовочной фрезы производится съем лишнего материала, в результате чего в руках у мастера деталь с идеально ровной плоскостью, которую остается лишь отшлифовать.
Этот прием можно использовать при фрезеровании мебельного щита, склеенного из деталей, незначительно отличающихся друг от друга по высоте.
Для подобной работы потребуется выносливый инструмент, способный работать с фрезами больших размеров:
Фрезер-торцовочная пила
Обработка торцов — еще один из вариантов применения фрезера. Это особенно актуально, когда предварительный рез заготовки осуществляется вручную или электролобзиком, а не торцовочной или циркулярной пилой.
Методика работы та же, что и при фуговании торцов заготовок.
Если изготавливается несколько деталей, то достаточно выровнять торец одной заготовки, ведя фрезер по направляющей при помощи параллельного упора, а затем, используя фрезу с подшипником, повторить ровный торец на оставшихся деталях.
Как поступить, когда нет торцовочной пилы, а нужно сделать соединение в ус? Отрезать под углом 45° с высокой точностью прилегания плоскостей? Фрезер поможет и в этом! Просто опять потребуется изготовить несложное приспособление.
Далее все просто:
- отрезаем деталь с небольшим запасом для фрезерования;
- вставляем заготовку в кондуктор под нужным углом;
- фрезером снимаем лишний материал, тем самым выравнивая плоскость соединения.
Фрезер-копир
Кто выпиливал лобзиком большое количество одинаковых деталей, наверняка знает, как утомительна эта монотонная работа. С помощью ручного фрезера нужное количество деталей можно просто скопировать! Главное, хорошо и качественно подготовить шаблон. А дальше, берем и устанавливаем во фрезер копировальную втулку, идущую в комплекте большинства моделей. Закрепляем шаблон на материале, и копируем, копируем, копируем…
Такая задача посильна фрезерам с небольшой номинальной мощностью:
Оформить мебельные фасады интересным узором можно при помощи шаблона и копировальной втулки. Главное, что все детали будут совершенно одинаковыми, а на их изготовление не уйдет уйма времени. Основные усилия нужно направить на тщательную подготовку шаблона!

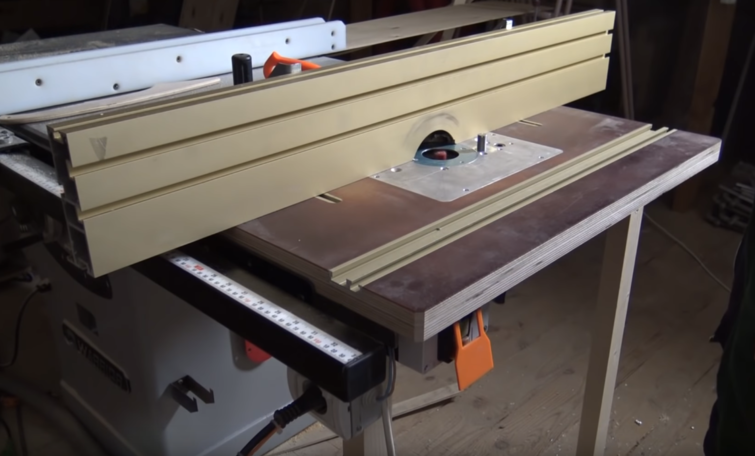

Фрезер-станок
Немного поработав с ручным фрезером и поднабравшись опыта, мастер начинает понимать, что держать фрезер на весу не совсем удобно, постоянно устают руки, да и точность обработки от этого страдает. Неплохой вариант — установка фрезера в стол. На выходе получается фрезерный деревообрабатывающий станок. Помимо столешницы потребуется установка параллельного упора, и как опция — установка системы удаления стружки из зоны съема материала.
В итоге — руки мастера держат заготовку, а не фрезер, поэтому меньше устают и могут сделать больше.
Для установки в фрезерный стол нужен инструмент большой мощности и желательно, с системой стабилизации оборотов под нагрузкой:
Вывод
Ручной фрезер — незаменимый инструмент в любой столярной мастерской, а его погружные вариации способны заменить собой сразу несколько инструментов и дорогостоящих станков. В умелых руках мастера — это Паганини столярного производства, важно лишь знать о его возможностях и суметь раскрыть его таланты.
Работа фрезером по дереву: оборудование, приемы, инсрумент
Для многих мастеров покупка ручного фрезера становится одним из наиболее значимых событий, подталкивающих к переходу на более высокий уровень мастерства. Одно дело, когда заготовка обрабатывается простыми инструментами рубанком, стамеской, долотом, после чего получаются четкие грани и надежные соединения. Другое дело, когда работа фрезером позволяет сделать дерево более интересным, придать ему новые формы и создать то, что может подчеркнуть мастерство. Но это в идеале, на самом деле, прежде чем получить ровную кромку, с четкими линиями и отсутствием прожжённых участков придется учиться и делать это придется основательно.
Что такое фрезер и его назначение

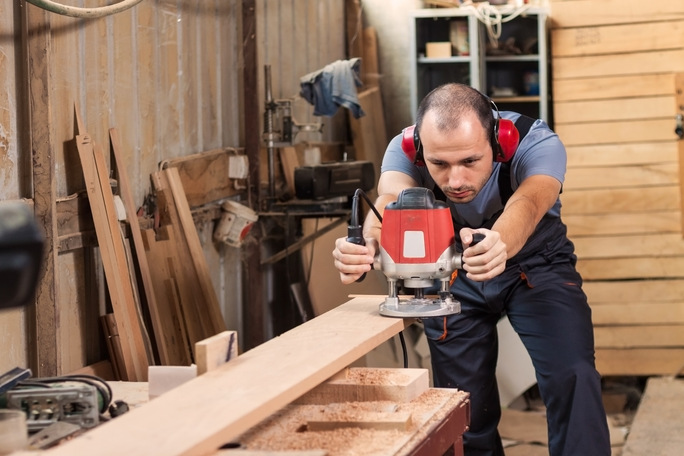

Ручной фрезер представляет собой универсальный инструмент для обработки древесины и пластика. При этом, сразу нужно отметить, что работает фрезер в основном по дереву, пластик обрабатывается намного реже потому, что применение его с полимерами требует специальных фрез и умения работать.
Чаще всего инструмент используется самостоятельно, но для облегчения труда и повышения качества обработки изделия из дерева он может применяться в виде фрезерного станка. Это не обязательно сделанный в заводских условиях станок, в примитивном виде это ровная поверхность, в отверстие которой вставлен фрезер. Такой станок может быть изготовлен в виде отдельной конструкции или приставки к верстаку, идеи для копирования и воплощения подобных приспособлений можно без труда найти в сети.
Ручной фрезер — это электроинструмент, способный выполнять углубления, отверстия, фрезеровку кромок и фасок в дереве, пластике и даже в металле. Делать фрезером в домашних условиях можно следующие операции:
- Пазы стандартной и произвольной формы – прямоугольные, криволинейные, сложной формы.
- Фрезеровать сквозные и глухие отверстия.
- Обрабатывать торцы поверхностей, как прямоугольного сечения, так и сложной формы.
- Делать вырезы на поверхности разной формы и глубины.
Возможности фрезера по дереву значительно расширяются с применением для работы специальных или самодельных шаблонов. Использование этих образцов позволяет изготавливать заготовки для соединения деталей, поверхности со сложной конфигурации, в виде ласточкина хвоста или шипа.
Использовать фрезер в работе можно и с приставкой к токарному станку, например, для обработки заготовок и деталей мебели сложной формы. Эту работу с помощью фрезера выполнять намного проще за счет использования копировальной приставки. Изделия из дерева получаются более интересными, если для их декора на поверхность наносятся рисунки или узоры фрезером.
Применение ручного фрезера не ограничивается только однотипными задачами, такими как обработка кромок или изготовление планок для фоторамок. С помощью этого инструмента можно легко освоить и такие операции как обработка цилиндрических поверхностей и спиральная резьба.
Особенность этого инструмента заключается в том, что он позволяет выполнять обработку заготовку с учетом особенностей материала, от этого изделие приобретает особенный вид. Кроме того, ручной фрезер имеет несколько режимов работы, так что подобрать нужный не составляет особых проблем.
Устройство основных узлов и деталей
Основой ручного фрезера является его корпус. У большинства современных моделей он выполнен из прочного сплава, способного выдерживать большие нагрузки. Внутри корпуса установлен высокооборотный электродвигатель, способный развивать скорость вращения вала до 10 тыс. оборотов в минуту.
В нижней части на валу электродвигателя находится резьба, на которую надевается цанговый патрон. Именно в этот патрон и вставляется фреза.
Устройство корпуса имеет сложную форму, в которой имеются специальные отверстия для крепления металлической платформы – именно она своей подошвой прилегает к обрабатываемой заготовке и скользит по ней. Подошва должна быть гладкой и не магнитится, поэтому подошва часто имеет накладку из ударопрочной пластмассы, а сама отливается из алюминиевого сплава. К корпусу платформа крепится при помощи направляющих.
Для удобства работы с длинными заготовками имеется боковой упор, чаще всего он используется при обработке кромок. Регулировка его осуществляется при помощи зажимных винтов на корпусе подошвы.
На ручке корпуса фрезера имеются кнопки включения электропитания и кнопка аварийной остановки электродвигателя, она играет роль предохранителя. Кроме этого, обязательно имеется и регулятор оборотов двигателя, эта функция дает возможность выбрать подходящую скорость вращения двигателя при работе с разными породами дерева.
Фрезы для ручного фрезерного инструмента
Обработку поверхностей заготовок фрезер выполняет при помощи фрез – сменного рабочего инструмента. Фрезы имеют хвостовик и рабочий орган, обычно с двумя рабочими режущими гранями. При вращении вокруг своей оси рабочий орган создает тело вращения, наружный контур которого образуют режущие кромки.
Хвостовик и тело фрезы изготавливается из стали, а режущая кромка из твердосплавной пластины.
По своему назначению они бывают:
- Профильные, для фрезерования красивой кромки;
- Конусные;
- Прямоугольные;
- V-образные;
- Калевочные – для создания закругленной кромки;
- Дисковые;
- Фальцевые;
- Типа «Ласточкин хвост»;
- Галтельные.
Кроме того, они бывают концевые и могут иметь на конце опорный ролик, что дает возможность делать копирование и обрабатывать сложные профили.
Правила работы ручным фрезерным инструментом
Научиться пользоваться фрезером по дереву совсем не сложно. Даже без опыта работы сделать первый рез начинающим мастерам будет намного проще, если правильно выполнять все правила. Прежде всего, необходимо обеспечить выполнение правил техники безопасности – работу нельзя начинать без защитных очков или еще лучше лицевой защитной маски.
Второе правило требует, чтобы все фрезерные работы выполнять только острым инструментом. Тупая режущая кромка будет рвать волокна, или шлифовать поверхность, оставляя после себя обугленные места.
Ну и конечно, третье правило – при работе обрабатываемая деталь должна жестко фиксироваться к верстаку. Ну а если работа проводится на фрезерном станке, сам фрезер должен иметь жесткое крепление.
Со временем если регулярно работать фрезером по дереву появится и опыт, и сноровка. Выработаются и особые приемы работы с инструментом. А вот для начинающих общий алгоритм действий может быть таким:
- Перед началом работ проводится осмотр инструмента и подготовка рабочего места;
- Подбирается подходящая фреза и закрепляется в цанге;
- Устанавливается скорость вращения и глубина фрезерования;
- Заготовка закрепляется на верстаке;
- Проверяется правильность настройки фрезера;
- Одеваются очки;
- Фрезер включается в сеть.
- Начинается процесс фрезерования.
Регулировка скорости вращения
Качество работы во многом зависит от того насколько правильно выбрана скорость вращения рабочего вала с цанговым патроном. Дело в том, что при высоких скоростях для фрез большого диаметра, например, диаметром 22-44 мм заметно увеличивается вибрация. А если учесть что при работе с твердыми породами дерева еще увеличивается и сопротивление материала, то удержать в руках машину будет весьма непросто.
Поэтому работа ручным фрезером по дереву предусматривает еще и правильно выбранную скорость вращения цанги. При работе рекомендуется использовать такие настройки инструмента:
- Для фрез с диаметром хвостовика 4-10 мм рекомендуется устанавливать скорость равную 5-7 единиц на регуляторе скоростей;
- Для фрез среднего диаметра – 12-20 мм – показатели 3-4 единицы;
- Для больших фрез 22-44 мм – скорость рекомендуется установить на показателе 1-2 единицы.
Для твердых пород стоит придерживаться этого режима скоростей вращения цангового патрона, а вот для мягких пород коридор можно расширить, увеличив верхнюю границу на 1-2 пункта.
Фиксация фрезы
Установка фрезы осуществляется при выдернутом из сети шнуре электропитания. Хвостовик вставляется в патрон до проточенной отметки или до упора.
Перед зажимом цангового патрона блокируется фиксатором вал (стоит сказать, что у разных машин он разный, в некоторых для этого есть отдельный рычаг, для других специальный ключ), и только после этого делается окончательный зажим цанги так, чтобы фреза прочно зафиксировалась.
Регулировка глубины фрезерования
Регулировка глубины фрезерования у разных моделей ручных фрезеров имеет свои особенности, в одних эту функцию выполняет регулировочный винт, в других это делается при помощи ограничителей на штанге, третьи модели используют револьверную подставку. Все эти приспособления дают возможность обеспечить выбор необходимой глубины фрезерования для работы.
Необходимость такой регулировки вызвана тем, что для фрезерования глубоких пазов, например, для установки дверного замка, для уменьшения нагрузки на двигатель удобнее сделать несколько проходов глубиной по 4-5 мм, чем сразу делать фрезерование на полную глубину механизма.
Обработка кромок с использованием шаблонов
Получение сложных в плане обработки профилей – закруглений, идеально ровных или имеющих специфический изгиб деталей удобнее делать при помощи шаблонов. Обработка кромок на таких деталях обычно делается по заранее вырезанному из фанеры или ДВП контуру кромки. Для этого используется фреза с роликовой опорой.
Работа с заготовками ширина которых меньше длины режущей части
Обработать детали, которые меньше режущей части фрезы, можно при помощи шаблона, установленного таким образом, чтобы он касался только ролика. В таком случае регулировка высоты подошвы проводится так, чтобы фреза касалась только обрабатываемой детали. При расположении ролика над телом фрезы шаблон устанавливается сверху так, чтобы он касался шаблона.
Выполнить этот прием довольно сложно, особенно если кромочный срез должен иметь определенный профиль. Для этого рекомендуется применять фрезу с нижним расположением опорного ролика.
Еще одним вариантом обработки плоскости детали при помощи шаблона может быть установка хвостовика так, чтобы его край касался шаблона. Этот прием используют тогда, когда на фрезе отсутствует опорный ролик.
Обработка деталей, ширина которых больше длины режущей поверхности
В этом случае делается обработка в два этапа. Во время первого этапа делается проход фрезером при помощи шаблона. Второй раз фрезерование осуществляется без помощи шаблона, поскольку результат первого прохода и будет выступать шаблоном для работы.
Обработка кромок сложной формы
Получение красивой кромки заготовки фигурными фрезами во многом зависит от качества предварительной обработки самой заготовки. Неровные края, скосы или трещины будут копироваться фрезой при прохождении по краю. Независимо от качества машины и остроты рабочей кромки, все изъяны останутся, только уже во фрезерованном виде.
Если есть необходимость обработки криволинейной заготовки, то здесь нужно первым заходом сделать черновую обработку, просто приблизив профиль к нужному шаблону. Второй раз обработка кромки делается чистовая, с использованием шаблона и с максимальной внимательностью.
Уход за ручным фрезером
Уход за ручным фрезером, как и за другим электроинструментом, не требует выполнения слишком большого числа операций. Достаточно после каждого использования смахнуть чистой малярной кистью пыль и стружку и положить в коробку.
После 6 месяцев работы рекомендуется проверить затяжку всех винтовых соединений и проверить, нет ли биения на рабочем валу. Для электрооборудования с большим числом оборотов рекомендуется 1 раз в год проводить смазывание подшипников и втулок смазкой «Литол».
Выполняя эти простые рекомендации, даже начинающие мастера быстро наберутся опыта работы с ручным фрезером.
Фрезер ручной: правила работы и область применения
Во время обработки деревянных изделий, при необходимости создания отверстий различного размера и формы, применяют фрезерный станок. Чтобы производить фрезеровку самостоятельно, существуют ручные фрезеры, с помощью которых вы сможете вырезать петли, выемки и другие необходимые отверстия. Овладеть таким инструментом, как ручной фрезер, вам поможет данная статья. В ней мы узнаем область применения ручного фрезера, критерии выбора инструмента, а также правила работы с ним.
Область применения ручного фрезера
Фрезерные приспособления в основном используются для обработки дерева и выполнения столярных работ, однако, современные фрезеры способны работать с цветными металлами, пластмассой, камнем и стеклом. Изначально для фрезеровки применялись стационарные модели, которые занимали много места и использовались в основном на массовом производстве. Ручные фрезеры компактные и универсальные. Ручные фрезеры подходят для самостоятельных работ дома, они укомплектованы разными фрезами и насадками для создания отверстий. Ручной фрезер применяется:
- для создания отверстий на обрабатываемой поверхности;
- для создания выемок необходимой формы;
- для выреза дверных петель;
- для создания декоративных узоров;
- для подгонки соединяемых деталей по размеру.
Различают разные виды ручных фрезеровочных станков. Каждый вид применяется в определенной области работ. Рассмотрим подробнее виды и область их применения.
- Вертикальный или погружной фрезер. Применяется для вырезки отверстий, пазов, углублений и тд. Простой в использовании инструмент, не требует особых навыков при работе.
- Окантовочный фрезер. Снятие фаски с поверхности, создание выемок и выбор пазика. Отличием от других видов является способность обрабатывать поверхности с ламинатом. Чаще всего используется в производстве.
- Ротационный фрезер способен обрабатывать кромки, а также вырезать отверстия на металле, стекле и гипсокартоне.
- Лемельный фрезер используется исключительно для подбора и подгона пазов.
- Фрезер присадочного типа используется среди специалистов в области столярного дела, вырезает двойные отверстия для подгона по шканты.
Из вышерассмотренных видов фрезеров универсальным считается вертикальный фрезер, он понятен в использовании и способен выполнять многие работы.
Критерии выбора ручного фрезера
Выбирая ручной фрезер, нужно опираться на основные характеристики инструмента. В зависимости от выполняемых работ подбирается станок с определенными характеристиками.
- Мощность фрезерного станка. Если вы планируете обрабатывать большие поверхности длительное время, в таком случае вам нужно выбирать мощные фрезеры. Различают тяжелые (1500 — 2500 Вт), средние (750 — 1500 Вт), легкие (750 Вт) фрезеры. Также при увеличении мощности, вес инструмента становится значительно больше.
- Частота оборотов шпинделя. Чем быстрей вращается шпиндель, тем ровней и качественней будет конечный результат. Поэтому если вы стремитесь на выходе получать гладкую поверхность, покупайте фрезеры с частотой шпинделя от 20 тысяч об/мин.
- Рабочий ход фрезы. От этого параметра зависит толщина обрабатываемой детали. Чем больше рабочий ход инструмента, тем толще деталь можно обрабатывать. Учитывайте это, если планируете работать с толстыми деталями. Максимальный рабочий ход 10 см.
- Функции для комфортной работы. У дорогих моделей можно встретить ряд функций, которые облегчают работу. Константная электроника, плавный пуск, защита от перегрузок – эти функции делают процесс фрезеровки значительно проще.
- Выбирая ручной фрезер, обращайте внимание на эргономичные качества инструмента. Выберите удобную для вас ручку-держатель и убедитесь, что кнопка пуска находится в удобном для вас месте. Обратите внимание на шнур питания, он должен быть длинный.
- Не покупайте фрезер, если вы обнаружили на его деталях люфт и неточности, проверяйте инструмент на жесткость.
Правила работы с ручным фрезером
К правилам работы с ручным фрезером относят следующие пункты:
- Выполняя фрезерные работы, используйте средства индивидуальной защиты. В момент вращения фрезы на большой скорости вылетает деревянная стружка, поэтому нужно всегда надевать защитные очки.
- Перед началом работы обязательно прочтите инструкцию по эксплуатации инструмента, это поможет вам лучше овладеть фрезером.
- Работайте хорошо заточенным инструментом. Тупые фрезы не способны качественно выполнять работу, при этом создается повышенная нагрузка на мотор.
- Закрепляйте обрабатываемую деталь, иначе в конечном результате обрабатываемая деталь может оказаться испорченной, так как будет нарушена разметка из-за сдвига во время вырезки. Закрепить обрабатываемые детали можно с помощью специальных струбцин.
- Снимая поверхность, делайте это в несколько слоев, так вы продлеваете срок службы мотора и фрез. При снятии толстого слоя мотор нагревается, снижается качество изделия.
- Смена фрезы происходит только при обесточенном инструменте.
Кроме этих правил, важно чувствовать инструмент. Во время работы прислушивайтесь к его работе, при обнаружении необычных вибраций и звуков, прекратите работу и узнайте причину.
Ручной фрезер значительно облегчает обработку деревянных изделий в столярном деле. Универсальные фрезеры позволяют работать самостоятельно на дому. В зависимости от типа и объема работы, можно выбрать конкретный вид фрезеровочного агрегата. В данной статье мы рассмотрели основную информацию о ручном фрезере, а именно область применения данного инструмента, критерии его выбора и правила работы с ним.
Как правильно работать ручной фрезой + видео
Как работать ручной фрезой – обучение для новичка
Фрезерный станок представляет собой устройство, при помощи которого можно выполнять обработку таких материалов, как сталь, металл, древесину, пластик и камень. Фрезеру могут поддаваться разные поверхности, причем и ровные, и даже криволинейные.
На станке есть возможность изготавливать шлицы и зубья, а еще нарезать резьбу, сверлить и даже растачивать детали.
Более того, при помощи фрез мастер способен сделать красивый орнамент или даже надпись на поверхности детали, а еще способе выполнять ряд других работ.
Зачем требуется фрезерный станок
Как работать ручной фрезой по дереву? Работать таким устройством можно в следующих отраслях, а именно в ювелирной, мебельной, и не поверите, даже в рекламной. Станок используется для оформления дизайна интерьера и для украшения помещения, для изготовления оконных рам и пластиковых дверей.
Современная промышленность использует такую возможность, как фрезерование, для того, чтобы делать автомобили, самолеты, оборудование для медицинских учреждений. Объясняется это тем, что обработка изделий при помощи фреза является самой точной. Поверхность после работы с фрезером становится идеально гладкой, ровной.
При помощи него можно выполнить разные обработки материала, и сюда можно отнести следующее:
- Фрезеровка углублений разных форм – гнезда, пазы, канавки и остальные элементы.
- Профилирование кромок – создание фигурных (фасонных) поверхностей, фрезерование четвертей.
- Фрезеровка особых элементов конструкции – замки, углубления для шарниров, рукоятки, гнезда под них, шипы.
- Обрезка сложных и криволинейных кромок деталей предметов мебели или особенных элементов.
Для того, чтобы обеспечивать чистоту и точность реза в конструкции вреза есть множество элементов регулировки и настройки, и
при их помощи можно сделать следующее:
- Изменять скорость вращения вала.
- Настраивать глубину погружения режущего устройства.
- Предварительно настроить глубину для быстрой смены режима резки.
Обратите внимание, что для серийного производства в большом объеме продукции ручной фрезер попросту не подойдет. Использование такого инструмента будет рациональным лишь для бытовых целей или в небольшой мастерской, где человек занят мелкосерийным изготовлением по индивидуальному заказу.
Основные виды насадок
Для работы на фрезере используют торцевые фрезы, у которых диаметр хвостовика 0.6, 0.8 и 1.2 см. Они продаются поштучно или в виде набора, где в составе есть все самые популярные виды фрез. Можно встретить наборы, где длина хвостовика составляет 0.7 см, но под них весьма трудно подобрать и найти цангу. В зависимости от назначения и формы реза фрезы могут быть пазовыми и кромочными.
Ко вторым можно отнести:
Галтельные.- Профильные.
- Дисковые.
- Конусные.
- Калевочные (четвертьвалик, калевка).
Галтельные.Общий признак кромочных фрез – это наличие подшипника, который будет играть роль упора.
К пазовым фрезам можно отнести:
- Галтельную.
- Прямоугольную (прямую).
- V-образную.
- «Ласточник хвост».
К пазовых фрез нет упорных подшипнико,в и они дают возможность делать рез и на кромках, и на пласты. Ест много прямых фрез с подшипников в верхней части, сразу же над режущей кромкой. Обычно диаметр соответствует размеру режущей части, что дает возможность сделать криволинейные фигуры по шаблонам.
Такие резы имеют название «обгоночные». В составе стандартных наборов их нет, и при необходимости придется покупать отдельно. Практически все фрезы выпускают в нескольких типичных размерах, и для изготовления углубления требуемого размера следует выбирать фрезу нужного диаметра или даже профиля.
Подготовительный этап
Чтобы научиться этому искусству, следует знать, как работает ручной фрез. Для установки в патрон фрезы аппарат следует уложить набок, причем некоторые виды устройство дают возможность отсоединять двигатель с патроном от платформы, и при этом не изменять настройки. Другие такой возможности не дают, и поэтому чаще всего требуется опускать основание максимально вниз.
Патрон следует открутить при помощи стандартного гаечного ключа, который входит в поставочный комплект. Патрон должен быть зафиксирован в неподвижном состоянии при помощи особой кнопки, которая расположена над точкой выхода вала из корпуса. Она есть далеко не на каждом виде фрезера, и иногда требуется фиксировать вал при помощи гаечного ключа, в патрон откручивать при помощи другого.
Накидную гайку вовсе необязательно требуется снимать полностью, но иногда требуется это делать, если фрезу сильно зажмет в цанге. Аккуратно следует простукивать по боковым поверхностям и прокручивать вал, ослабить цангу и вынуть заклинившую фрезу. Навинтите гайку, новую фрезу вставьте в цангу примерно на пару см.
Некоторые типы фрез на хвостовиках имеют особых риски с указанной на них минимальной и максимальной глубиной погружения, но большинство обычно установлены на глаз. Если глубина монтажа будет очень мала, то при резкой подаче может деформироваться фреза и испортится заготовка. Это довольно опасно, потому что максимальная скорость вращения вала фрезера будет составлять 30 000 оборотов за 1 минуту и выше. Фреза, которая вылетит из цанги на ходу, имеет невероятно большую разрушительную силу, и при попадании в человека может оставить совсем нежелательные последствия.
Обратите внимание, что завинчивать накидные гайки без установленной фрезы запрещено, потому что от этого ломается цанга.
Установка глубины работ производится следующим образом:
- Фрезе с опущенным основанием должен быть установлен на плоскую площадку.
- Опустите фрезу до упора, а после зафиксируйте.
- Ползунок указателя глубины следует установить на нулевой отметке.
- Ограничитель глубины следует поднять на требуемую величину и застопорить винтом.
- Разблокируйте фрезу и опустите до упора ограничителя глубины в регулировочный винт, а после заново все зафиксируйте.
Фрезе с опущенным основанием должен быть установлен на плоскую площадку.Выбранную глубину стоит обязательно проверить на пробной заготовке, чтобы можно было внести коррективы при необходимости. Не нужно делать сразу очень большую глубину, потому что это поспособствует перегреванию фреза и создаст чрезмерную нагрузку на электрический двигатель. Рекомендуемая глубина за один проход равна от 0.4 до 0.6 см.
Как работать фрезером
Итак, давайте узнаем, как работать ручной фрезой. Высококачественный результат будет возможен лишь при соблюдении определенных правил, а также условий работы.
В их числе могут быть следующие требования резьбы по дереву:
- Следует работать лишь с острыми инструментами, и если обработанная поверхность подгорела, ворстистая или на ней есть много мелких сколов, то фрезу стоит сразу же заменить на другую.
- Заготовка должна быть хорошо закреплена при помощи струбцины или другого приспособления. Удерживать обрабатываемую деталь нельзя (в руках).
- Подача фрезера должна быть неторопливой, плавной, и никаких рывков. Не стоит пытаться за один раз снять толстый слой материала, иногда лучше предварительно высверлить лишний массив, чтобы выбрать начисто небольшой остаток при помощи фрезера.
- Смену режущего инструмента проводят лишь когда инструмент будет полностью отключен от сети.
Соблюдение таких требований должно стать обязательным условием работы для мастера. Чистота реза зависит не только от степени остроты, но и от того, на какой скорости происходит резка. Чем больше оборотов, тем чище будет обработанная поверхность. Для твердых материалов вроде плотной древесины или алюминия, частоту вращения стоит немного уменьшать, чтобы режущие кромки фрезы не перегревались.
Как вырезать круг
Чтобы своими руками вырезать круг, следует использовать особые шаблоны или приспособления. Иногда следует уточнять, что именно вы имеете в виду – требуется деталь в виде круга, или же отверстие. В комплекте есть параллельный упор. Если в нем сделать отверстие, то вы создадите простой циркульный кондуктор. Переверните упор уголком вверх, привинтите его в центре круга на шуруп, установите при помощи зажимов требуемый диаметр и вырезайте по кругу. Иногда в комплекте есть и циркуль-штанга, при помощи которой сделать отверстие будет даже проще. Когда требуется круг, используйте шаблон, который выглядит как лист с отверстием требуемого диаметра. Его можно сделать из фанеры или ДВП, которую стоит склеивать вдвое. Так вы получите более толстый и жесткий лист, из которого выйдет прекрасный шаблон.
Диаметр будет зависеть от того, как вы будете делать упор. Если опираться на основание, то диаметр должен быть увеличен в сторону радиусу платформы и фрезы, а когда упора делается на копировальное крыльцо, то диаметр будет равен сумме радиусов фрез и выпуклой внешней части кольца.
Выборка четверти
Выборку четверти при помощи ручного фреза следует выполнять несколькими способами:
- При помощи параллельного упора.
- С использованием кромочной фрезы с подшипником меньшего диаметра.
- С упором станка платформы на ровную планку, которая зафиксирована на требуемом расстоянии.
Первый вариант используется при наличии ровной кроки и большой четверти. Второй же применяется для получения одинаковой ширины четверти, потому что регулировке подлежит лишь глубина погружения режущей части фрезы. Третий вариант дает возможность сделать четверть большого размера при необработанной или неровной внешней кромке заготовки. Широкие четверти следует делать за несколько проходов, и каждый раз потребуется передвигать упор на пару миллиметров, пока вы не достигните нужной ширины ступени
Как выбирать паз
Как работать ручной фрезой по дереву, если нужно выбрать паз? Для выборки паза используется:
- Параллельный упор.
- Пара планок, между которыми будет перемещаться платформа фрезера.
- Планка, которая закреплена на нужном расстоянии параллельно части паза.
Для двух первых способов требуется внимание и аккуратность, потому что упор фрезерного танка возможен лишь в одну сторону. Если мастер отвлекается, то линия реза может вильнуть и пойти в сторону.
Третий вариант дает возможность не только избегать таких ситуаций, но даже увеличивать ширину паза при желании. Промежуток между планками можно сделать немного больше, чтобы ширина паза была равна диаметру фрезы и величины забора. Так у вас получится сделать достаточно широкие углубления под разные мебельные детали, замки и даже конструкционные элементы.
Обработка кромочной части и работы с шаблоном
Для кромочной резьбы используются соответствующие фрезы, которые снабжены упорным роликом (он же является подшипником). Следует предварительно выровнять кромку, так как в противном случае фреза начнут копировать все неровности, и край будет неряшливым. Помимо кромочных фрез используйте шаблоны, которые дают возможность образовывать криволинейную фигуру или делать партию одинаковых деталей. Для работы применяется копировальная фреза с подшипником, и ее выдвигают таким образом, чтобы упорный ролик катался по шаблону, а режущая часть обработала кромку детали.
Уход
Ручной фрезер является неприхотливым устройством, которое не нуждается в сложном или особенном обслуживании. Основной уход – это очистка от пыли и стружки, своевременная замена щеток на двигателе и проверка подшипников на валу и фрезах. Следует обязательно следить за чистотой направляющей штанги, а также за легкостью перемещения фрезера по ним.
Определенные специалисты рекомендуют покрывать штанги слоем смазки, но совет спорный, потому что к ней начнут прилипать пыль и древесные частицы. Правильнее будет чистить штанги кистью, которая вымочена в скипидаре, и которая растворяет древесную смолу и удаляет мелкую пыль.
В конце отметим, что ручной фрезер является многофункциональным и универсальным станков, который имеет множество возможностей и способный выполнять сложные операции. При его помощи делают сложные детали, художественные панно и остальные изделия, поделки, которые требуют опыта и высокой квалификации
Как и какой выбрать фрезер и что им можно сделать | Своими руками
ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.
Общее представление об электрических лобзиках, дрелях и шуруповертах, пожалуй, есть у всех.
А вот вопрос «Что умеет фрезер?» порой ставит в тупик даже продвинутых пользователей обычных бытовых инструментов». И в этом нет ничего удивительного. До недавнего времени фрезеры были представлены только в профессиональных линейках инструментальной продукции. Между тем вещь эта — весьма полезная, а зачастую и совершенно необходимая в арсенале домашнего мастера.
Зачем нужен фрезер
Без фрезера невозможно качественно изготовить мебель по авторским эскизам или замысловатую поделку из дерева. Конечно, опытный мастер обойдется и неспециализированным инструментом, но в таком случае потребуется гораздо больше труда и времени при непредсказуемом конечном результате.
Наиболее востребованные в любительской среде вертикальные фрезеры способны выполнять множество различных операций. Они вырезают в деревянных изделиях и деталях пазы, кромки, шлицы, снимают фаску, выбирают четверти. К тому же вертикальные фрезеры используют для изготовления продольных кромок и формирования сложных соединений на шипах (прямых или типа «ласточкин хвост» – о нем мы упоминали в статье “Каркас своими руками”) и шпунтах.
«Спецы» по фрезеровке
Универсальность имеет и обратную сторону. Бесспорно, вертикальные фрезеровочные машины умеют многое, но ими неудобно пользоваться в стесненных условиях. Тут нужны компактные кромочные фрезеры.
Подобные инструменты легко держать даже одной рукой. При этом они обеспечивают высокую точность обработки — снимают кромку без сучка и задоринки и строго под заданный размер. Положение фрезы изменяется с помощью масштабной шкалы и регулировочного колесика.
Если нет уверенности, что для кромочного фрезера найдется много работы, то следует присмотреться к комбинированным фрезерам. Подобные машины комплектуются двумя базами — для погружного фрезерования и обработки кромок. Правда, в сложной обстановке кромочный фрезер все-таки удобнее.
Мебельщику
Также в продаже имеются дюбельные фрезерные машины, которые еще называют присадочными или ламельными. Подобные инструменты используют для фрезерования пазов под плоские дюбели для угловых и кромочных соединений (ламельные фрезеры), а также выборки отверстий под мебельные шканты и дюбели (присадочные фрезеры).
Это стандартная операция при изготовлении мебели. Надо сказать, что выполнение пазов обычным инструментом — весьма утомительное занятие. А с присадочным фрезером все решается в кратчайшие сроки и к тому же с безупречным качеством.
Ссылка по теме: Работ с ламельным фрезером – что им можно сделать
Паркетчику
На производственных площадках и в строительстве используют специализированные фрезеры для обработки ламината, и паркетной доски. Их называют триммеры. В быту подобные устройства вряд ли пригодятся. Что делать, если все-таки по какой-либо исключительной причине домашний мастер никак не может обойтись без такого «экзотического» фрезера? Взять его в аренду, конечно же!
Для каких бы целей вы ни выбирали себе машину, покупаете ее или берете напрокат, прежде чем принимать окончательное решение, примеритесь к приглянувшейся модели. Подержите ее в руках, оцените эргономичность рукоятки, а также удобство расположения выключателя и других элементов управления.
О здравом смысле
Серьезные модели фрезеров стоят недешево. Нет далеко идущих планов — стоит ли вообще приобретать такую машину? Другое дело, если вы собираетесь обставить дом предметами мебели ручной работы. Начинать этот масштабный проект разумно именно с приобретения удобного, надежного и практичного фрезера.
Конечно, новичку следует осваивать основы мастерства на небольших изделиях — тумбах, маленьких столиках, декоративных ящичках и шкатулках. Однако, как известно, аппетит приходит во время еды, и эта французская поговорка как нельзя лучше подходит к столярному ремеслу. Тому, кто чувствует в себе потенциал творца, и модель нужна с большим техническим и креативным потенциалом.
Как выбрать фрезер – критерии
Мощность машины. Чем больше этот показатель, тем выше производительность фрезера и тем шире его возможности. Но в отношении мощности следует проявлять чувство меры и не увлекаться «тяжелыми» моделями на 2 кВт и более.
Число оборотов.
При покупке стоит отдавать предпочтение моделям с электронной регулировкой частоты оборотов. Эта опция позволяет точно подобрать режим работы инструмента в зависимости от типа операции и вида материала.
Читайте также: Ленточно-шлифовальный станок своими руками
Глубина погружения фрезы.
У профессиональной техники этот показатель достигает 60 мм и более. Глубина реза «завязана» на мощности и, как следствие, тяжеловесности инструмента. Если фреза погружается на разную глубину, значит, пользователь может более точно выполнять обработку материала (этому способствует фиксатор глубины и упор глубины опускания фрезы).
Параллельный упор.
Он упрощает выполнение операции по снятию кромки. (Фиксатор и упоры входят в основную комплектацию инструмента.)
Возможность безопасной и легкой смены фрез разного диаметра (6 и 8 или 12 мм).
В качественных ручных фрезерах обязательно предусмотрена такая замена. Реализуется она посредством цангового патрона или других фирменных приспособлений (например, встроенной блокировки шпинделя в моделях от компании Bosch).
Револьверная головка.
Она позволяет быстро изменить высоту опускания фрезы, что помогает качественно и быстро выполнить обработку в несколько проходов.
Набор
В комплект профессиональных фрезеров нередко входят вспомогательные детали и изделия. Вместе с тем многие мастера предпочитают собирать оснастку самостоятельно, по своему вкусу и опыту. Применение фрез разной конфигурации и назначения позволяет создавать подлинные шедевры — предметы с ажурной резьбой и изысканным рельефом. Постепенно вокруг универсального вертикального фрезера собирается целое семейство «помощников» — инструментов и приспособлений (направляющих, шаблонов и т. д.) для специфических операций и эксклюзивной обработки.
На заметку:
Желательно, чтобы фрезер имел специальные противоскользящие мягкие накладки. При выполнении большого объема работ удобнее, когда выключатель встроен в рукоятку. Полезная деталь — патрубок для подсоединения пылесоса для сбора опилок и стружки. И, наконец, подсветка зоны фрезерования. Локальное освещение повышает комфортность работы и положительно влияет на настроение мастера.
Свое название вертикальные фрезеры получили из-за расположения двигателя и фрезы. В таких машинах двигатель установлен сверху — над основанием инструмента. Эти два узла соединены между собой особым подъемным механизмом, посредством которого производится регулировка глубины погружения фрезы в материал.
Если ручную фрезеровочную машину закрепить в столярном верстаке или хотя бы стойке для электродрели, то получится полустационарный деревообрабатывающий станок. При определенной сноровке с его помощью можно делать потрясающие вещи.
Читайте также: Усовершенствование циркулярки – делаем пилу удобнее
Виды фрез
Главная деталь
Рабочим органом фрезеровочной машины или станка служит фреза — приспособление с несколькими режущими лезвиями или зубьями. Существует множество разновидностей фрез:
| Виды фрез для фрезера (наиболее часто используемые в работе) | |
| № | Название |
| 1. | дисковые; |
| 2. | конические; |
| 3. | торцевые; |
| 4. | угловые |
| 5. | червячные; |
| 6. | цилиндрические; |
| 7. | шпоночные и др. |
Изготавливают их из стали, твердых сплавов, металлокерамики, алмаза, массива кардной проволоки. Есть устройства, с помощью которых обрабатывают не только дерево, но и материалы куда как потверже, например алюминий, сталь, чугун. Применяются они в серьезных промышленных станках. В домашних же условиях обычно используют ручные электроинструменты для обработки именно древесины.
Наиболее популярные марки фрезеров: Makita (Макита), AEG, Bosch (Бош), Metabo (Метабо), Black and Decker (Блэк энд Дэкер), DeWalt
Ручная фрезерная машинка, или фрезер: виды фрез ,устройство, приемы работы и оснастка
Ручная фрезерная машинка, или фрезер, как её называют многие умельцы, расширяет технологические возможности домашнего мастера. При наличии такого инструмента профессионально выполнить сложнейшие столярные операции гораздо проще.
Фрезерная машинка со штатным комплектом вспомогательной оснастки, набором концевых фрез и дополнительных приспособлений, в том числе и самодельных, позволит владельцу выбрать в деревянных заготовках пазы и шлицы разных размеров и конфигураций, снять фаску, придать сложный профиль кромкам по контуру, изготовить декоративные фасонные планки и нанести гравировку, с высокой точностью врезать дверные петли и замки.
Фрезерную машинку можно применять даже для обработки пластика, оргстекла, композитных материалов и цветных металлов, используя предназначенные для этих целей фрезы и правильно выбрав режим обработки. Рекомендуемые режимы для тех или иных материалов и рекомендации производителя, как правило, содержит инструкция, прилагаемая к инструменту.
Устройство фрезера
Несмотря на внешние различия, фрезерные машинки принципиально устроены одинаково и состоят из двух конструктивных узлов — электропривода с цанговым зажимом и основания с механизмом подъёма-опускания привода.
Цанги для зажимов (и хвостовики концевых фрез) выпускают трёх основных модификаций — 0 6, 8 и 12 мм. Это следует иметь в виду при покупке инструмента и фрез к нему. В комплект машинки обычно включают боковой упор, роликовый упор, пластмассовую или металлическую копировальную втулку, насадку для подключения пылесоса, фиксатор вала и гаечный ключ.
Мощность двигателя — одна из важнейших характеристик фрезерной машинки. В разных моделях она варьируется от 600 до 2 300 Вт.
Чем больше мощность, тем шире возможности машинки. В частности, это позволяет использовать фрезы большого диаметра — например, для профилирования филёнок.
От мощности во многом зависит и стоимость инструмента.
Скорость вращения двигателя, а значит, и фрезы, закреплённой на конце его вала с помощью цангового зажима, у многих моделей регулируется в широком диапазоне. При этом максимальная скорость может достигать 20, а у некоторых моделей даже 35 тыс. об./мин.
Нужно иметь в виду, что при завышенной скорости обработки есть риск перегреть фрезу и «прижечь» ею заготовку, а при заниженной скорости существенно уменьшаются производительность и качество обработки.
Функция плавного пуска позволяет избежать резкой отдачи инструмента при включении. Особенно это ощутимо при использовании фрез большого диаметра.
Ещё одна важная характеристика инструмента — диапазон регулировки глубины фрезерования (рабочий ход фрезы). У разных моделей он составляет от 30 до 76 мм.
Разновидности фрез
Ассортимент фрез к фрезерным машинкам широк и разнообразен. Их продают в розницу и в наборах.
Основные их разновидности: пазовая фреза, фреза для выборки желобка (галтель), фасонная фреза, многорадиусная фасонная фреза, дисковая пазовая фреза, фреза для сращивания заготовок и ещё целая гамма специализированных фрез.
Конструктивно фрезы можно поделить на несколько групп: пазовые погружные; кромочные с направляющей цапфой или подшипником; комбинированные; филёночные; комплекты для формирования рамных соединений. Изготавливают фрезы целиком из быстрорежущей стали или с напаянными режущими элементами из твёрдого сплава. Первые хорошо себя зарекомендовали при обработке заготовок из древесины мягких пород.
Для обработки же древесины твёрдых пород, древесных материалов (ДСП, MDF, фанеры), а также ламинированных заготовок желательно пользоваться фрезами с режущими элементами из твёрдого сплава. Режущие кромки фрез из твёрдых сплавов чувствительны к механическим воздействиям. Поэтому хранить их нужно ни в коем случае не навалом в общем инструментальном ящике. Проще всего работать с фрезами, имеющими направляющую цапфу или подшипник
При этом легко контролировать движение инструмента. Никаких дополнительных приспособлений не нужно — достаточно установить нужную глубину фрезерования. Цапфа или подшипник опирается на ровную кромку заготовки или шаблона — и фреза точно копирует заданную траекторию. Однако на кромке не должно быть никаких изъянов, иначе они в точности повторятся на обработанной поверхности.
Приёмы работы с фрезером
Древесину обрабатывают фрезой из быстрорежущей стали или твердосплавной на высоких оборотах. Обработанные поверхности получаются при этом очень чистыми, но образуется большое количество стружки. Поэтому работать желательно с системой удаления стружки. Револьверный упор каретки механизма регулировки глубины фрезерования, смонтированный на основании фрезерной машинки, позволяет делать несколько повторных проходов одного участка, каждый раз на большую глубину. Качество обрабатываемой поверхности зависит от нескольких факторов. Во-первых, от заточки фрезы — она должна быть острой. Свою роль играет и направление прохода. С наибольшими сложностями связана обработка торцов, а наилучший результат даёт продольное фрезерование вдоль волокон.
Качество поверхности улучшается, если отрегулировать револьверный упор так, чтобы при последнем проходе съём материала был минимальным.
Фрезеровать паз параллельно прямолинейной кромке заготовки или начисто обработанной пласти можно с помощью бокового упора входящего в комплект принадлежностей, или пластиковой накладки на подошву основания машинки в случаях, когда глубина фрезерования не превышает толщины накладки. Но лучше всего пользоваться
фирменной шиной с кареткой, перемещаемой по ней. В крайнем случае годится и самодельная направляющая подходящей длины Роликовый же упор из комплекта принадлежностей гарантирует точное повторение профиля криволинейной кромки. Все эти приспособления обеспечат сохранение фиксированного расстояния паза от базового торца или в соответствии с разметкой, если в процессе обработки постоянно поджимать упор к кромке или основание машинки — к направляющей. Нужно иметь в виду, что все регулировочные и установочные винты должны быть туго затянуты, иначе от высокочастотной вибрации работающего привода первоначальная настройка фрезерной машинки может сбиться, а деревянная заготовка будет загублена.
При фрезеровании пазов и выборок сложной конфигурации выручит копировальная втулка Правда, для выполнения такой операции сначала нужно изготовить точный шаблон с учётом наружного диаметра копировальной втулки. Приспособление-циркуль понадобится при осуществлении криволинейного фрезерования по дуге или окружности.
Дополнительная оснастка фрезера
Применение дополнительной оснастки, в том числе изготовленной самостоятельно, позволит выполнить и другие операции деревообработки быстро и очень качественно.
Так, при изготовлении мебели чаще всего выполняют угловые соединения на шпонках и шкантах, хотя прочнее и солиднее — сделать их на шипах прямых или «ласточкин хвост». А всё потому, что вырезать шипы на ответных деталях вручную — занятие кропотливое и трудоёмкое. Другое дело — фрезерование шипов. Правда, здесь не обойтись без комбинированного приспособления-шаблона
Производители, выпускающие фрезерные машинки, делают такие шаблоны.
Назначение у них — одно и то же, а конструкции отличаются. Поэтому приобретать шаблон нужно той же фирмы, что и машинка в вашей мастерской.
Такие шаблоны кроме направляющей металлической пластины включают в себя кронштейны-зажимы, в которых фиксируются одновременно обе сопрягаемые детали. Очень удобное приспособление, соединившее в себе функции направляющей шины и параллельного упора, — направляющие салазки. Основание фрезерной машинки легко и без поперечного люфта перемещается между брусками по тонким планкам из фанеры
Если натереть боковые ограничивающие бруски воском, основание машинки будет скользить по ним ещё легче.
Фрезер вместо лобзика
Когда требуется сделать в детали круглый вырез, рука сразу тянется к лобзику. Но если нужно сделать много одинаковых вырезов, лучше использовать ручную фрезерную машину. Лобзик тоже понадобится — всего лишь для изготовления шаблона.
Начертим циркулем окружность или нужную часть дуги на листе тонкой фанеры.
С таким материалом лобзик легко справится. А далее за дело возьмётся фрезер с копировальной втулкой.
Закрепив заготовку струбцинами к столу, а шаблон к заготовке — выполняем рез фрезером. Мощный фрезер со спиральной фрезой — это не слабосильный лобзик. Работает быстро, только успевай шаблон двигать! Поверхность вырезов — ровная, нигде ничего не завалено, сколов нет.
Текст: М. Филатова
ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
правильные советы по выбору от ICHIP.RU
Наверх- Рейтинги
- Обзоры
- Смартфоны и планшеты
- Компьютеры и ноутбуки
- Комплектующие
- Периферия
- Фото и видео
- Аксессуары
- ТВ и аудио
- Техника для дома
- Программы и приложения
- Новости
- Советы
- Покупка
- Эксплуатация
- Ремонт
- Подборки
- Смартфоны и планшеты
- Компьютеры
- Аксессуары
- ТВ и аудио
Выбираем фрезер ручной по дереву для дома и строительства: Советы- Обзор +Видео
Мы очень надеемся, что эта статья поможет вам выбрать лучшую модель фрезера. Мы не ограничимся простым перечнем функций, а предоставим всю информацию и раскроем причины для выбора той или иной модели.
Возможности фрезера
Изобретатель настоящего и в полной комплектации фрезерного станка по-настоящему достоин лавров. Его зовут Эли Уитни, и в 1818-ом году этот великий человек получил патент на выпуск такого устройства.
Как и в случаях с другими ставшими в дальнейшем популярными устройствами, такому прорыву предшествовали очень долгие производственные и технические достижения, а также некоторые конструктивные решения. Первые фрезовые устройства из древесины с мускульным приводом начали успешно использовать в Австрии/Германии в конце 17-ого – начале 180-ого века.
Технология, которую усовершенствовал Уитни, базировалась на движении рабочего полотна по оси и поступательным движением заготовки. Это технология первоначально была предназначена для улучшения качества производительности при обработке различных металлов. Но позже было обнаружено, что для работ с деревом это устройство подходит куда лучше, и фрезер стали использовать для обработки древесины.
Еще только в во второй половине 20-ого века появилась возможность заменить мускульный привод устройства на электрический – это дало толчок к использованию компактного, легкого устройства, которое полюбилось миллионам мастеров.
Хотя создается впечатление, что прибор сложный сам по себе и представляет проблему при выборе фрезера для дома, на самом деле это не так – на самом деле, это один из простейших электрических инструментов.
В отличие от остальных инструментов, во фрезере оснастка закрепляется на вал электрического двигателя (шпиндель), за счет чего конструкция не обременена шестернями, редуктором, ремнями. Голова устройства (силовая установка) может иметь большую мощность, которая даже сопоставима со стационарным станком, но главное внимание следует обратить на высокую скорость движения оснастки, так как прямая передача дает возможность разогнать фрезу до впечатляющего количества оборотов.
У каждого фрезера есть множество вспомогательных функций и устройств, которые помогает создать точную подачу и сделать производительную выборку – зажимы, шаблоны, упоры, направляющие. К этим элементам и их функциональности предъявляют серьезные требования.
Какие материалы можно обрабатывать?
При правильном подходе ваше устройство сможет справляться не только с древесиной, но и с цветными металлами, композитами, пластиком, искусственным камнем и проч.(но только со специальной оснасткой). В зависимости от конструктивных особенностей и назначения прибора, есть несколько разновидностей инструмента (штанговые, кромочные, неподвижные, специализированные – для врезания замка, для плитки, шипорезы, для гипсокартона), но самым популярным остается штанговый подвижный погружной фрезер.
В этом устройстве силовая установка движется по направляющим штангам вверх и вниз, в то время как штанги соединены с опорной подошвой. Благодаря этому, фреза стоит только вертикально и плавно погружается в материал заготовки на выбранную глубину, пока подвижная верхняя часть не прикоснется к упору. После этого пользователь сдвигает инструмент в сторону по горизонтали, а оставшуюся работу делают наточенные кромки вращающейся фрезы.
Столяры, мебельщики и отделочники уже смогли по достоинству оценить такой инструмент и уже не смогут отказаться от него. Сложно назвать специализацию фрезера широкой, но большинство выполняемых им операций могут казаться необычными.
Перечислим основные:
- Профильное, прямое или фигурное профилирование кромки (поступь лестниц, крышка стола).
- Просверливание отверстий.
- Выборка четверти.
- Шлифование (грубое, на черновую).
- Изготовление спиральных, витых, продольных канавок на конусных и цилиндрических заготовках (балясины, ножки).
- Гравировка, декоративная резьба по дереву (на плоскости это может быть фреска, а на объеме – скульптура).
- Подгонка мебельного ламината.
- Устройство шлицов, пазов, фальцев (чтобы соединить мебельные элементы).
- Черновое выравнивание контура, отрезные работы (для создания заготовок).
- Нарезание шипов для скрещивания/соединения деталей различных форм.
- Создание посадочных мест (для фурнитуры, замков, уголков, навесов).
- Создания переплетов (при соединении элементов дверей и окон, расположенных перпендикулярно).
Профильное, прямое или фигурное профилирование кромки (поступь лестниц, крышка стола).Конструкционные особенности и технические характеристики
«Головная», т.е. верхняя часть представляет собой мотор с цанговым зажиганием и рукояткой. О силовых характеристиках и начинке мы расскажем в этом разделе.
Одна из характеристик, как потребляемая мощность, указывает на производительность аппарата в целом. Другими словами, чем больше «под капотом» ватт, тем больше производитель может установить фрезу, а это дает возможность ускорить подачу и сделать проход более глубоким и без перегревов.
Большая мощность имеет такой недостаток, как увеличение габаритов и массы изделия, а крутящий высокий момент не очень хорошо уживается с другими видами оснастки.
По этой причине выбор фрезера по дереву и не только решили упростить, разделили инструмент на несколько категорий: легкие (до 0,7 кВт), средние (от 0,7 до 1,5 кВт) и тяжелые (более 1,5 кВт). Несколько производителей не стали мелочиться и решили предложить более мощные фрезеры для работы, к примеру, мощностью 2300 Вт, благодаря чему устройство может делать глубину реза 7 см, весит 6,2 кг, имеет скорость до 21 000 оборотов/мин, а размер цанги составляет 1,2 см. В сравнении, модель производителя Makita с мощностью 0,9 кВт в два раза меньше по размерам и весу, но глубина реза не намного меньше – 5,7 см.
Как правило, частота вращения не бывает больше 30 000 оборотов/мин. Интересный факт, что чем меньше диаметр оснастки, тем больше мощности на выходе. Крупные фрезы работают на мощностях чуть меньше, так как скорость движения на краю окружности очень высока.
При обработке пластмассы и металла нужна небольшая частота во избежание оплавления и перегрева рабочей зоны. На деле получается такая зависимость: размер фрезы/материал/потребляемая мощность/глубина реза/скорость вращения – каждый из пунктов влияет на все другие, поэтому все показатели обычно гармонируют между собой для удобной и качественной работы.
Чем у нас выше скорость, тем лучше обработка и проще работать с материалами. А вот для высокой точности или при работе с вязким материалом лучше выбирать меньшую частоту. По этой причине многие фрезы позволяет регулировать частоту вращения. Обычно это можно сделать ступенчатым или плавным колесиком – может быть до восьми позиций. То, какая скорость будет выбрана, зависит от опыта и умений оператора, но часто и сами разработчики дают подсказки для грамотной эксплуатации.
Как выбрать фрезу для дома, чтобы можно было удобно переключать скорости? При приобретении полупрофессиональной модели вы наверняка найдете в паспорте инструмента запись о том, что фрезер оснащен стабилизацией установленной скорости. Это поможет компенсировать спад крутящего момента и предотвратить снижение скорости вращения полотна для резки при изменении плотности в неоднородном материале или при смене манеры подачи инструмента.
В мощных фрезерах обычно есть кнопка «плавного пуска», которая дает инструмента разгоняться плавно, без рывков и перегрузов сети благодаря действию пусковых высокой силе пусковых токов. Помимо этого такие инструменты служат намного дольше благодаря защите узлов от ударных нагрузок.
Если вдруг температура обмотки мотора превысит максимальную отметку, автоматически включится система от перегрузки. Она реализовывается по-разному – иногда это просто световой индикатор, а иногда полное отключение от питания. Такая опция присутствует только в профессиональных моделях с высокой ценой.
Еще одной полезной функцией является защита от случайного старта. Да, при выборе фрезера для ремонта обратите внимание на наличие такой модификации. Она представлена в виде кнопки подачи напряжения, которая расположена рядом со стартом. Еще благодаря этой кнопке клавиша пуска может быть заблокирована при работе, что позволит работать без удержания кнопки.
Эта блокировка не раз выручала операторов, так как удобнее вести инструмент, придерживая его за опорную платформу. Ну а для закрытия темы о пусковой кнопке стоить упомянуть и о плавном курке, которым можно регулировать мощность.
Особенности механики фрезера
Подошва
Важнейший элемент машины – это опорная площадка из алюминиевых сплавов или штампованного металла.
Литая подошва считается признаком высококлассного инструмента, так как имеет четкую геометрическую форму и отлично прилегает к основанию, благодаря чему получаем отличное качество работы. На базовой опоре расположены проушины для подсоединения направляющих приспособлений, а также упор, на который крепят вертикальные штанги.
А вот нижняя часть нашей платформы обязательно должна быть закрыта накладкой из пластика или лакированной древесины из твердой породы. Еще один немаловажный момент – это размер отверстий подошвы (проем), что ограничивает максимально возможный диаметр фрезы.
Штанговый механизм
Особенности перемещения в вертикальном положении головной части определяют производительность и функциональность в целом. Голова передвигается по 2-м направляющим штангам, и этот узел можно назвать правильно работающим, если фрезу удается спускать плавно, без применения силы.
Серьезный минус – это люфты и перекосы, а также сопротивление. Данный узел всегда нужно содержать в порядке и чистоте, не забывать смазывать
Рычагом вы можете фиксировать глубину погружения фрезы, обычно такой рычаг находится на рукоятке или сделан в виде специального винта. Установка оснастки вылета осуществляется упором вертикально, для чего его и устанавливают с нужной степенью точности. В машинах высокого класса есть предустановка по вертикальной шкале колесиком, которое может учитывать даже доли миллиметра. Чем лучше регулировка, тем более качественный и функциональный инструмент вы имеет. Некоторые мастера утверждают, что преимущество – это возможность изменения настроек при рабочем процессе.
Если следует делать несколько переходов и изменять глубину обработки, воспользуйтесь упором со степенями и ножками разной высоты. Это, по сути, регулируемая часть вертикального упора, которая расположена «на голове». Головка позволяет производить быструю перенастройку глубины реза.
В некоторых устройствах верхнюю часть можно отсоединить от платформы, что даст возможность закрепить фрезер стационарно, или использовать как прямошлифовальный аппарат со сверхмощностью. Фрезер с отверстиями в подошве можно закрепить на верстак, что даст возможность обработать мелкие детали.
Узел фиксации оснастки
Как мы упоминали, оснастка крепится на шпиндель. Ее фиксируют при помощи цангового зажима –специальной гайки, которую нужно накручивать на втулку с прорезями и там же зажимают хвостовик.
Диаметр цанги обязательно должен соответствовать фрезерному диаметру, поэтому заранее определитесь с размерами. У легких фрезеров хвостовик рассчитан на 0,6 см, средние машины зажимают 0,8 см. У самых мощных моделей предел – 1,2 см. У более крупной фрезы будет больше хвост, а для вращения диска такого размера нужна соответствующая мощность. Постарайтесь не ошибиться при выборе установочного диаметра, так как в продаже вы иногда будете натыкаться на экземпляры, размеры которых представлены в дюймах.
Чаще всего есть возможность установить в посадочное гнездо фрезу большего диаметра, но с хвостовиком чуть меньше, для чего нужно будет воспользоваться переходной втулкой, идущей в комплекте или купленной отдельно. При смене цанги нужно быть крайне осторожным, чтобы частота вращения и скорость подачи совпадали, иначе хвостовик может не выдержать нагрузку и сломаться.
Качественная цанга отлично фиксирует деталь строго по шпиндельной оси и не допускает вибрации, которая может разбить кромку фрезы и подшипник. По этой причине рекомендуем выбрать фрезер для дома и ремонта с зажимом, в котором большее число прорезей, которые будут качественнее центрировать фрезу.
Для смены фрезы нужно использовать два рожковых ключа, но если шпиндель можно заблокировать кнопкой или зажимом, то только один.
Несколько советов по выбору
- Когда вы будете выбирать фрезер для дома, не делайте главным качеством инструмента именно высокую мощность, особенно если вы больше работаете в ручном режиме. Но для регулярных работ на столе или стойке высокая мощность будет только в плюс.
- Обращайте внимание на скорость регулировки, а также на реализацию и ее характер – переключатель должен быть расположен в таком месте, чтобы вы случайно его не сместили. Ползунок или колесико должно прокручиваться ступенчато или туго.
- При покупке не забудьте проверить глубину погружения, что будет зависеть от конструктивных особенностей зажима. В идеале цинга дойдет до низа опорной подошвы, или же вообще будет выступать за базу конструкции. Эта характеристика серьезно влияет на функциональность, но в артикуле и техпаспорте указывают только ход, а не «вылет» головки за подошву.
- Важно сразу определить, какого диаметра фреза будет применяться в том или ином инструменте – сопоставьте геометрию с диаметральным проемом с отверстиями, в опорной площадке. Также узнавайте сразу о посадочном размере цанги. Другими словами, делаем выбор по методу «от фрезы».
- Немаловажной будет эргономика. Здесь следует подобрать удобный для вас тип рукоятки, так как вариантов, на самом деле, множество – грибки, пистолетные, Д-образные. В некоторых фрезах легкого звена можно даже использовать одноручный хват. Касаемо расположения переключателей управления, мнения разделились – кто-то предпочитает, чтобы переключатели были под пальцами, а кто-то уверен, что они должны быть в любом другом месте, но только не под рукой. Обратите внимание на длину и размещение сетевого шнура – короткий кабель не будет удобен, и вам придется все время подключать прибор через переходники и удлинители.
- Еще при выборе фрезера следует протестировать штанговый механизм, а также надежность и точность предустановки погружения и ее глубины. Головка должна ходить легко, без люфтов. Вертикальный упор следует проверить на качество фиксации.
- На фрезере следует попробовать поочередно установить все дополнительные элементы, проверить на жесткость, стараясь выявить слабые стороны.
- Отдавайте предпочтение тем фрезерам, у которых хороший обзор рабочей зоны, особенно если вам часто приходится работать без направляющих и упоров. Еще важен размер подошвы и его проема, а также конструктивные особенности пылеотвода, наличие подсветки от светодиода, прозрачный кожух.
При покупке не забудьте проверить глубину погружения, что будет зависеть от конструктивных особенностей зажима. В идеале цинга дойдет до низа опорной подошвы, или же вообще будет выступать за базу конструкции. Эта характеристика серьезно влияет на функциональность, но в артикуле и техпаспорте указывают только ход, а не «вылет» головки за подошву.И не забывайте сравнивать модели, чтобы вы могли в полной мере оценить возможность использования дополнительных элементов от прочих производителей.
Фрезер следует тестировать на холостом ходу, на разных скоростях и под нагрузкой. Как видите, не замеченные вовремя вибрации и шумы могут стать для вас проблемой в будущем.
