Рубанок из чего состоит – Электрорубанок – что это такое, устройство, принцип работы, зачем используется, плюсы и минусы

Содержание

Электрический рубанок — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 1 сентября 2014; проверки требуют 8 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 1 сентября 2014; проверки требуют 8 правок. Ручной электрический рубанок «Интерскол»

Электрический рубанок — ручной или стационарный деревообрабатывающий электроинструмент для строгания.

Рабочий орган такого рубанка — ножевой барабан, имеющий также два съёмных ножа и расположенный внутри корпуса на опорной плите (или лыже, как её ещё называют). Ширина строгания у легких ручных электрорубанков(соответственно длина используемых ножей) 50, 75, 82, 100, 110 мм. Ножи могут быть двух- и односторонними. Последние могут затачиваться. Как правило на барабане устанавливают два ножа, но бывают и исключения (Рубанок фирмы СПАРКИ Р382, например, имеет три ножа). Дополнительные ножи продаются в магазинах тоже парами.

Выброс стружки осуществляется через специальный патрубок к которому может быть подсоединен строительный пылесос или пылесборный мешок. Выброс стружки как правило осуществляется в правую сторону, но иногда встречаются модели с возможностью выброса в обе стороны по выбору пользователя.

Регулятор глубины строгания как правило является одновременно передней рукояткой. Глубина строгания регулируется в большинстве случаев от 0 до 3,5 мм.

Ширина строгания может регулироваться с помощью специального бокового упора. В комплект входит как правило один упор.

Электрорубанок состоит из:

  • корпуса, имеющего ручку-упор;
  • передней опоры с механизмом, помогающим регулировать глубину строгания;
  • электродвигателя;
  • редуктора;
  • кабеля со штепсельной вилкой.

Электрорубанки могут быть как сетевыми (220—230В), так и аккумуляторными (18В).

Назначение и виды рубанков – уникального инструмента для обработки древесины

Практически невозможно вообразить столярную или плотницкую работу без использования целого арсенала специальных приспособлений вроде рубанка или фуганка, или шерхебеля. Каждый из этих инструментов, в принципе похожих, обладает индивидуальностью, неповторимым нравом. Сегодня, когда массовое производство занимает лидирующие позиции и автоматизируются все процессы, в том числе и в деревообрабатывающей промышленности, ручной инструмент все больше уходит в историю. Маловероятно, что кто-то сейчас изготавливает в своем гараже табуреты, однако пришло время вспомнить школьные уроки трудового обучения и воздать должное архаичным традиционным рубанкам.
Главными составляющими любого рубанка являются: железко (нож), колодка, клин. Далее рубанки могут подразделяться на различные группы в зависимости от габаритов, целевого назначения и дополнительной оснастки.

Виды рубанков

Из великого множества существующих вариаций рубанков можно выделить:

  • Ручные или механические. Могут быть либо полностью исполнены из ПВХ, металла или древесины, либо из комбинации этих материалов; от этого аспекта зависят технические свойства строительного инструмента. В части функциональных возможностей рубанки не имеют существенных различий.

  • Электрические. Оснащение электродвигателем расширяет функциональность и повышает эффективность и производительность рубанка, позволяя достигать больших результатов с меньшими трудозатратами.

  • Деревянные рубанки пользуются наибольшей популярностью в домашних условиях.

Пионеры обработки деревянных заготовок

Шерхебель

Самыми знаковыми образчиками ручного столярного инструмента следует назвать:

  • Шерхебель — широко применяется для начальной работы с древесиной, еще не подвергавшейся предварительной обработке. Именно шерхебель из всей линейки аналогичного инструментария появился первым. Это увесистое и мощное устройство в стальном корпу

Рубанок по дереву ручной — описание, характеристики и применение

Рубанок – это приспособление для строгания древесины. Чаще всего этот инструмент является ручным. При помощи рубанка поверхности придают необходимую шероховатость, плоскостность, прямолинейность. Уменьшают габариты изделий или делают в них длинные выемки. Работа рубанка состоит в снятии стружки конкретной толщины во время каждого прохода по поверхности заготовки.

Деревянный рубанок

Главные составляющие рубанка это:

  • нож
  • колодка
  • клин.

По размерам, предназначению, оснащению дополнительными приспособлениями существует много видов рубанков. Однако модификаций всего две:

  • ручной (механический) – может быть пластмассовый, металлический, деревянный или комбинированный. Все они по своим функциональным возможностям мало различаются, однако технические показатели непосредственно зависят от материала изготовления корпуса
  • электрический – вследствие дополнительного оснащения электрическим мотором, такой инструмент может выполнять большой объем работ при высокой скорости обработки.

Рубанок ручной из дерева – это самый популярный вариант для обработки древесины среди домашних мастеров.

Классификация

Строгание древесины может быть плоским или фигурным. Для плоского строгания предназначены такие виды рубанков:

  • одинарные рубанки. Они необходимы для осуществления процедуры выравнивания древесной поверхности. Имеют прямое лезвие с немного закругленной кромкой. После работы таким инструментом не остается заусениц и неровностей, по этой причине он активно применяется для чистового строгания древесины после грубой обработки
  • торцовочный рубанок кроме обработки торцов используется для финишного выравнивания древесины. В этом устройстве кроме лезвия есть еще нож для ломки стружки
  • шерхебель в отличие от предыдущих вариантов имеет закругленное лезвие, расположенное под углом 45° к подошве. Вследствие наличия кромки овальной формы можно осуществлять обработку деревянного материала поперек волокон. Для того, чтобы снять толстую стружку отверстие под ее выход в этом инструменте превышает выше на 3-5 мм, чем в других вариантах. После этого приспособления остается шероховатая поверхность, которую нужно доработать фуганком
  • шлифтик. Такое необычное название носит шлифовальный рубанок, который имеет двойной нож и стружколом, находящийся под углом в 50° к рабочей подошве. Такое устройство отлично подходит для процедуры шлифовки. В конце работы остается абсолютно гладкая поверхность
  • фуганок необходим для выравнивания кромки и плоскости, а чистовую обработку больших поверхностей он обеспечивает благодаря острому ножу, имеющему стружколом и удлиненную колодку. Этот инструмент должен быть в каждой мастерской, где занимаются обработкой дерева
  • цинубели. Такие рубанки имеют одинарный зубчатый нож, который после движения по дереву или фанере оставляет после себя рифленую поверхность. Именно такая поверхность является идеальной для склеивания. Борозды, создаваемые резаком, гарантируют лучшее сцепление деталей, на которые нанесен клей
  • обдирочные рубанки необходимы в процессе выравнивания торцов на гипсокартонных плитах. После применения этого устройства не нужно шкурить листовой материал. Режущий элемент создан в форме терки

В процессе фигурного строгания применяют рубанки, которые предназначены для обработки пазов, выступов и кромок. Такие инструменты могут справиться с самыми трудными задачами, по этой причине они довольно востребованы в деревообрабатывающей отрасли. Для фигурного строгания применяют следующие типы рубанков:

  • зензубель создан так, что с его помощью можно выбирать и зачищать четверти, создавать прямоугольные срезы, пазы и фальцы. Кроме этого ни подходят для застругивания перпендикулярных элементов заготовок. Резак зензубеля имеет форму лопатки, кромка которой может быть прямая или косая. Все зависит от варианта крепления кромки по отношению к подошве. Зензубели формируют паз «ласточкин хвост». Даже во время обработки поперек волокон получается идеально гладкая поверхность
  • кантенхобели. Этот тип рубанков является кромочным отборником, легко справляющимся со снятием фаски, обработкой торцов и кромок для того, чтобы придать им ровную поверхность. Кроме этого такой рубанок поможет осуществить доводку заданных размеров. Главное отличие катенхобеля заключается в трапециевидной форме лезвия. Часть моделей оснащены двумя режущими элементами, находящимися под углом к боковой части подошвы
  • шпунтубель можно назвать распространенным видом рубанков. Он поможет быстро и качественно создать продольный паз. Пазник имеет две колодки, которые соединены между собой винтами, одна из колодок является направляющей, а вторая закрепляет лезвие. С помощью регулируемого упора край паза может быть установлен на конкретном расстоянии от кромки. Упорный выступ гарантирует заглубление на требуемую глубину без риска изгибания лезвия
  • федергубель – это фигурный торцевой рубанок, задача которого состоит в формировании продольного выступа по кромке заготовки. Такую работу обеспечивает особая форма лезвия, в центре которого есть проем. В процессе работы таким инструментом на поверхность остается своеобразный гребень, который в будущем будет состыкован с пазом для соединения двух деталей
  • калевка имеет необычное сменное лезвие, обладающее фигурной режущей кромкой. Кроме этого тут присутствует многоступенчатая подошва. Чаще всего это устройство используется в процессе создания декоративных деталей, к примеру, карнизов, багетов и прочих деревянных элементов, служащих украшением интерьера
  • фальцгебель поможет создать паз по краю заготовки без предварительной разметки. Как и у калевки, тут есть многоступенчатая подошва. На инструменте присутствует широкая колодка, вследствие чего можно создавать одинаковые по габаритам пазы. Если возникает необходимость обработки вертикальной стенки четверти, на фальцгебели ставится дополнительный боковой резак
  • штапы. Такой инструмент нужен формирования круглых кромок детали. Этот рубанок оснащен лезвием, кромка которого имеет полукруглое заглубление. Исходя из конструкционных особенностей, штап обладает вогнутой подошвой. Во время обработки кромки прямоугольных торцов нож снимает стружку так, что кромка становится закруглена.

Нож для ручного рубанка

Рубанок по дереву ручной не может работать без ножа. Такие ножи функционируют в условиях существенных нагрузок на лезвие. Во время возвратно-поступательного перемещения инструмента нож врезается в древесину на конкретную глубину. Так как древесина не отличается пластичностью, то происходит скалывание определённого слоя и образование стружки. Стружка не имеет существенной длины и быстро раскалывается на более мелкие фракции. Наблюдается это во время «наползания» срезанной с заготовки древесины на наклонную кромку лезвия. В ходе следующего движения рубанка образуется трещина в последующем слое и так далее.

Чем меньше пролёт и глубина строгания, тем ровнее и чище получается поверхность заготовки, в тоже время уменьшается срезающая нагрузка на лезвие.

Вследствие того, что стружка при изгибе с выходом вверх обламывается, то самые высокие напряжения создаются в колодке рубанка. Именно поэтому колодка создана из самых твёрдых сортов лесоматериалов.

Нож имеет рабочую и опорную части. В конфигурации рабочей части ножа выделяют:

  • фаску, образуемую на тыльной части лезвия. Фаска гарантирует уменьшение усилия врезания ножа в дерево вследствие исключения трения тыльной части о материал заготовки
  • передний угол. Он чаще всего совпадает с принятым наклоном ножа в корпусе рубанка
  • задний угол фаски
  • рабочий угол заострения. Он равняется разности значений угла фаски и угла наклона ножа в рубанке.
  • Для долговечности рубанка самым важным является передний угол: именно он обеспечивает гладкость простроганной поверхности, условия удаления стружки из зоны обработки, а также нагрузку на само лезвие.

Заточка ножа ручного рубанка

Рабочая кромка ножа – это ребро, имеющее незначительный радиус закругления. Прежде, чем приступить к заточке, нужно визуально проверить целостность кромки: на ней не должно быть вырывов металла. Если такие дефекты присутствуют, то нож придётся укоротить.

Чтобы максимально снизить радиус закругления на кромке, заточка должна проводиться в два этапа. Вначале осуществляется первичная заточка. Для этого затупившийся нож со стороны фаски нужно поднести к периферии точильного круга и сильно прижать. Количество оборотов точила должно быть на уровне 600 — 700 мин-1. В противном случае получится слишком значительный съём металла. Также важно не переусердствовать с нажатием, потому что на стали могут образоваться сине-фиолетовые оттенки, которые являются неприятным признаком отпуска металла. Твёрдость ножа уменьшится, и возникнет необходимость термообработки для восстановления прочностных характеристик материала.

Если нет точила, можно поступить так. Заточку ножа осуществить крупнозернистым точильным бруском, который нужно закрепить на рабочем верстаке. Заточка выполняется круговыми перемещениями фаски по поверхности бруска. Во время этой работы стоит время от времени смачивать нож водой или мыльным раствором для очищения затачиваемой поверхности и охлаждения инструмента.

Когда вы увидите заусеницы, значит можно приступать ко второму этапу заточки при помощи более мелкозернистого бруска, снимающего те самые заусеницы. Градация брусков по зернистости выглядит таким образом:

  • высокая зернистость от 30 до 180 мкм. Такие бруски создают из карбида кремния или корунда
  • средняя зернистость от 7 до 20 мкм. Такие бруски создают из электрокорунда или диоксида хрома
  • малая зернистость от 3 до 5 мкм. Такой материал применяется для финишной заточки ножей.

По окончанию заточки лезвием ножа нужно провести по куску дерева твёрдых сортов. Он окончательно снимет фрагменты заусенца.

устройство и принцип работы, виды и параметры выбора инструмента

Устройство электрического рубанкаВо все времена дерево ценилось в интерьере. Из него производят рамы, двери, стулья, столы, шкафы и прочую мебель.

Технологии не стоят на месте, а развиваются. Именно благодаря этому появляются новые возможности для создания предметов из дерева, а также значительно выросла производительность.

Электрический рубанок — один из незаменимых помощников. Этот инструмент есть в каждом гараже у любителя и в профессиональной мастерской. С его помощью на даче можно сделать разнообразные приспособления для двора и необходимую мебель. Чтобы выбрать лучший электрорубанок, нужно знать его принцип действия и технические характеристики.

Лучшие фирмы

Строительный качественный инструмент имеет японские или немецкие корни. Если вы не хотите разбираться со всеми преимуществами и недостатками электрорубанков, то вот список фирм, которые производят качественный товар:

  • Hitachi.
  • Bosch.
  • Skil.
  • DeWalt.
  • Makita.

Но каждая модель имеет и свои подтипы, которые отличаются по возможностям и характеристикам.

Устройство и принцип работы

Как работает электрорубанокЭлектрический рубанок является аналогом рубанка ручного. Предназначение у него то же самое — снятие древесины для того чтобы достичь идеальной гладкости и ровности поверхности. В отличие от версии механической, в которой всё зависит от силы продольного ведения и величины давления вертикального со стороны мастера, инструмент сам «вгрызается» в деревянный массив и выбирает слой определённой толщины благодаря вращающимся ножам и мощному мотору.

При помощи инструмента можно выполнять такие операции:

  • Плотно друг к другу подгонять деревянные элементы.
  • Скашивание кромки.
  • Выборка четверти.
  • Строгание.

Как пользоваться рубанкомЭти операции выполняются при изготовлении рамок, тумбочек, беседок, лавочек, стульев, подоконников, шкафов и столов. Применяется инструмент после грубой обработки дерева. Стволы обычно распускаются на пилораме, а после этого поставляются в виде распиленных брусьев или неотёсанных досок.

Излишнюю влагу удаляет сушка и слегка деформирует плоскость. Неровности древесины и грубая структура волокон нуждаются в последующей доработке, что и делается рубанком электрическим, создавая идеально гладкую поверхность.

На последней стадии обработки изделие шлифуется машинкой с кругами лепестковыми и подлежит лакировке или покраске. Производители, для того чтобы облегчить работу, тщательно продумали внутренние детали и конструкцию инструмента.

Электрорубанок состоит из таких деталей:

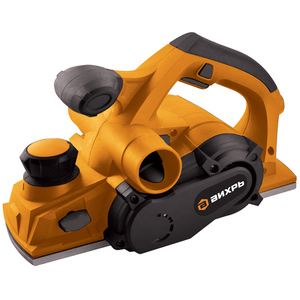

  • Как использовать рубанокДополнительные ограничительные и линейные приспособления.
  • Канал для отведения стружки.
  • Подошва.
  • Регулятор глубины.
  • Вспомогательная ручка для удержания и равномерного давления.
  • Рукоятка основная с кнопкой запуска.
  • Передача ремённая.
  • Барабан с ножами.
  • Электрический мотор.

Принцип работы устройства заключается во вращении электрического двигателя от питания из сети. Ремённая зубчатая передача, которая защищена кожухом, соединяет барабан и двигатель. На барабане располагаются лезвия с подобранным углом, врезающиеся в плоскость поверхности при параллельном движении.

Для регулировки глубины проникновения в деталь предусмотрено специальное основание, которое состоит из двух частей: задней и передней. Одна часть платформы с режущим барабаном остаётся на одном уровне, а вторая способна двигаться вниз и вверх.

Разница в высоте частей лыжи создаёт перепад для врезания лезвия, а также определяет глубину строгания дерева.

В процессе обработки снятый слой деревянной стружки и пыли отводится в сторону по специальному каналу. В некоторых моделях есть мешочек, который в воздухе снижает количество опилок. Но стоит помнить, что в период работы с электрорубанком следует одевать защитные очки.

Виды электрических рубанков

Как применяется рубанокОсновным отличительным критерием электрорубанков является мощность. Бытовыми считаются модели с параметром 0,5−1 кВт. Их потенциала хватает для того, чтобы выполнить разовые или мелкие задачи по даче или частному дому.

Если вы собираетесь пользоваться им на протяжении всего рабочего дня ежедневно, то такой инструмент не подойдёт — он быстро сломается.

Достоинствами подобного устройства являются такие качества:

  • Удобные рукоятки.
  • Небольшой вес.
  • Точная настройка глубины.
  • Приемлемая мощность.
  • Небольшая цена.

Недостатки у них тоже имеются:

  • С твёрдыми породами деревьев работать сложнее.
  • Для любительских версий в продаже нет всех нужных аксессуаров.

Электрорубанки профессиональные

Как пользоваться устройствомУ такого инструмента мощность 1−2,2 кВт. Такой запас быстро позволяет справляться с поставленными любыми задачами в частной мастерской или на деревообрабатывающем производстве. Практичны профессиональные модели для производства оконных рам, тумбочек, столов и межкомнатных дверей. Ими удобно обрабатывать твёрдые породы деревьев (ясень, дуб). Инструмент может работать на протяжении всего дня и прослужит длительное время.

Достоинствами инструмента являются такие параметры:

  • Широкий захват площади.
  • После прохода поверхность становится очень гладкой.
  • Глубину можно регулировать до 18 миллиметров.
  • Высокие обороты.
  • Много приспособлений дополнительных.
  • Пользоваться им можно целый день.
  • Высокая мощность.

Но есть и недостатки в этом инструменте:

  • Модели намного тяжелее любительских.
  • Высокая цена.

Параметры выбора электрического рубанка

Чем большей информацией о параметрах инструмента будет обладать покупатель, тем более подходящую для себя модель он сможет приобрести.

Мощность аппарата

Электрические рубанки выпускаются с двигателями, мощность которых колеблется в пределах от 0,5 до 2,2 кВт. Мощность влияет на производительность. Чем сильнее мотор, тем быстрее прибор сможет выполнять разнообразные манипуляции.

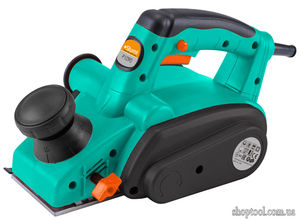

  • Параметры рубанкаЕсли инструмент покупается для использования периодического и от выполненного дневного объёма ничего не зависит, то можно покупать модель с не очень высоким показателем мощности — 0,5−0,7 кВт. Так вы сможете сэкономить средства.
  • А вот в сфере профессиональной количество обработанной доски на число произведённых изделий влияет и может существенно тормозить процесс, что сказывается на других операциях производства. Именно по этой причине для производств с большим объёмом стоит приобретать оборудование с мощностью 1,2−1,5 кВт.

Ширина обработки

Работа этим инструментом заключается в том, что им проводят вдоль обрабатываемой поверхности. За один подход устройство может обработать столько ширины, сколько позволит параметр барабана и лезвий. Этот параметр колеблется в пределах 82−312 миллиметров.

Модели с показателями промежуточными (110 и 170 миллиметров) тоже распространены. Из этого следует, что если доска имеет ширину 1 тыс. миллиметров, а минимальное значение лыжи — 82 миллиметра, то она обработается за 12 подходов, а вот при ширине лыжи 110 миллиметров, то за 9. Это экономит силы и время.

Но наличие соответствующего барабана и широкой лыжи оправдано только при работе с крупными досками, а вот брус шириной 150 миллиметров придётся повторно проходить обоими инструментами.

  • Лыжу, ширина которой составляет 82 миллиметра, покупают для обработки и изготовления стульев, стоек, балок, оконных рам.
  • Для более крупных изделий (шкафов, дверей, столов) подойдут более широкие лыжи 110−170 миллиметров.

Частота холостого хода

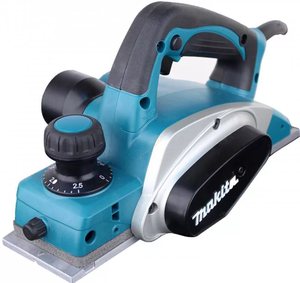

Мощность устройстваЭтот показатель указывает на то, сколько за 60 секунд оборотов может сделать барабан без нагрузки об поверхность. На вращательном каждом элементе находится несколько лезвий. Количество оборотов указывает на то, сколько раз коснётся материала каждое лезвие. А в итоге насколько быстро получится его обработать.

Не следует отождествлять частоту вращения с мощностью. Модели с одинаковой мощностью способны совершить разное число оборотов. Достигается это при помощи деталей в устройстве барабана и системе передачи крутящего момента.

Частота холостого хода может колебаться от 12 до 19 тысяч оборотов в минуту.

  • Для редкого использования на даче будет достаточно 12−13 тысяч оборотов в минуту.
  • Для деятельности профессиональной подбирается модель, частота оборотов которой варьируется от 15 до 19 тысяч оборотов за минуту.

Глубина выборки

Количество срезанных на поверхности миллиметров зависит от разности уровня частей лыжи. Для регулировки этого перепада предусмотрена рукоятка для настройки и система вращения. Электрические рубанки способны снимать 0,1−18 миллиметров, но каждая модель имеет свой диапазон.

  • Инструмент, у которого разбег большой (0,1−10 миллиметров) нужен тем, кто занимается только с досками распиленными или с корой на боках. Менее плотный слой можно быстро удалить, если настроить рубанок на глубокий уровень.
  • Модели с параметром 0,1−2 миллиметра будет достаточно для тех, кто занимается высушенной доской, на которой только необходимо убрать последние неровности.

При помощи электрорубанка можно выбрать часть угла для аккуратного скрепления деталей из дерева. Это используется при изготовлении окон и мебели. Иногда для установления дополнительных деревянных элементов и обеспечения достаточного количества посадочного места нужно снять до 10 миллиметров. Именно из-за этого глубина выборки в этом случае имеет значение и нужны модели с показателем в 4−5 миллиметров.

Наличие на подошве канавки

Основание электрического рубанка, которое идёт вперёд ножей, может иметь одну или несколько канавок V-образного вида.

  • Модель без канавок можно приобрести, если вы планируете его применять только для шлифовки доски ровной (балки, брус).
  • Для изготовления окон, столешниц и лавочек очень важно иметь красивые скосы на кромке, которые придают изделию более аккуратный вид. В этом случае канавка на подошве важна.

Выборка четверти

Есть модели, в которых барабан смещён в одну сторону. Это позволяет подводить его вплотную к торцу доски и выбирать небольшой участок, а корпус оборудования при этом не мешает исполнению. На передней стороне устройства предусмотрен упор для выдержки по всей длине доски равного расстояния.

Удобство рукоятки

В каждом электрическом рубанке есть основная ручка с курком. Нажатие на курок не должно быть с перехватом, а должно происходить из основного положения руки.

Ручка вспомогательная ценится с грибообразной выраженной формой, чтобы было возможно за неё поднять инструмент, если это будет необходимо. Покрытие должно быть прорезиненым. Так будет удобно держать станок во влажных руках.

Параметры дополнительные

  • Сфера применения рубанкаПлавный запуск позволяет давать нагрузку от двигателя к барабану постепенно. Благодаря этому можно взять спокойно оборудование в руку, стать над изделием и точно подвести лыжу к началу обрабатываемого места, нажав на кнопку.
  • В комплект может входить небольшая рамка, которая фиксирует электрорубанок вверх ногами. Для обработки узких брусьев это практично. Ведь мастер держит их в руках, а рубанок используется как настольное оборудование.
  • В комплект некоторых инструментов входит параллельный ограничитель для того, чтобы контролировать ровность ведения. Не принципиально это в простой обработке поверхности для столешницы или дверей, а вот в случае снятия слоя только с одного края бруса для декоративной обработки или выбора четверти это очень важно.

125 фото особенностей использования инструмента

Рубанок ручной деревянный — один из главных инструментов столяра. Его форма и принцип работы с ним, невзирая на все технические усовершенствования, за множество лет фактически не изменились.

Главное для рубанка и его работы – это точность настройки ножа и правильное движение рубанка по обрабатываемой поверхности. О такой работе будет свидетельствовать свободно выходящая стружка из щели в колодке. И тогда весь процесс строгания доставит вам удовольствие, а не превратиться в мучение.

Рассмотрев множество фото ручного рубанка в интернете можно заметить, что он состоит из следующих элементов: леток, резец, клин, регулятор глубины прорезания, рожок, стружколом, упор и лягушка.


Краткое содержимое статьи:

Подготовка рубанка к работе

В тисках верстака зажимается нож и выставляется стружкол, и далее затягивается винтом для фиксации его в данном положении. А после расклинивания фиксация стружкола осуществляется благодаря его само пружинистости. Следом устанавливают нож в леток инструмента и затягивают рукой клин в направляющих.

Для определения корректности выставления ножа, переворачиваем рубанок, сравниваем параллельность поверхностей лезвия и подошвы. Если замечаете, что необходимо произвести регулировку ножа, то приосвобождаете клин и устанавливаете нож в нужном положении и потом опять фиксируете.

Во время строгания ножом толщь снимаемой стружки должна быть равномерной. Чтобы обеспечить это необходимо произвести стружколом регулировку рубанка. Функции стружкола можно понять из его названия, и он должен вплотную прилегать к лезвию и располагаться на 1-2 мм над ним.

Далее нож со стружколом, закрепленным на нем ранее, устанавливают в колодку в леток и немного расклинивают. После при помощи молотка аккуратными постукиваниями устанавливают нож таким образом, дабы его острие располагалось параллельно подошве с небольшим выступом. Только потом нож фиксируется клином при помощи кулачкового или винтового механизма.

Для правильной работы с рубанком необходимо чтобы мастер находился сбоку от заготовки. Это позволит ему правильно и без особых усилий производить поступательные движения рубанком по обрабатываемой детали.

Во избежание опрокидывания при строгании необходимо придавливать вначале движения на его переднюю ручку, а ближе к концу – на заднюю.


Прецизионный рубанок

В современных экземплярах металлических рубанков с колодкой фиксация ножа чаще всего осуществляется винтом. А вторым винтом рубанка настраивается, с точностью до 10 микрометров, толщ снятия стружки.

Также они снабжены регулятором уклона ножа, которая делает возможным производить настройку установки лезвия ножа одним движением рычажка.

Сгорание кромок

Залог успеха при строжке кромок является равномерность нажатия на инструмент по всей его плоскости. Рекомендуется также при строжке не допускать разрыва стружки, производя движения рубанком вдоль волокон древесины.

Если попалась заготовка с неоднородной или тонкой структурой (такая, как корневая часть), то рекомендуем использовать особо сотрые ножи для ручного рубанка и непрерывно вращать заготовку во время строгания.

Узкую кромку строгать проще приложив единовременно несколько таких тонких досок. Благодаря этому увеличиться поверхность опоры рубанка, и будет проще контролировать правильность положения рубанка относительно обрабатываемой поверхности. Ведь в случае когда рубанок будет уходить от параллели с обрабатываемой поверхностью, то кромка получится закругленной.

Советы:

  • Если необходимо снимать стружку большей толщины воспользуйтесь шерхебелем.
  • Торец деревозаготовки проще строгать когда рубанок расположен под углом к его пластям.
  • Прикрепив струбциной к кромкам обрабатываемой детали деревянные элементы вы исключите появления сколов.
  • Постоянно производите поверку поверхности стальным угольников.
  • Для обработки длинных заготовок используйте фуганок. Им можно производить строгание даже против волокон.

Строгание пластей

Для избавления от шероховатости на ровной поверхности хватит и обработки шлифтиком с фуганком. Шлифтик, рубанок с наклоном ножа до 60, предназначен для чистовой обработки древесины.

Для избавления от больших неровностей необходимо использовать шерхебель. Такой инструмент оснащается узким выпуклым резаком с лезвием в форме овала. Он может срезать стружку до 3 мм в толщь за одно прохождение. После обработки шерхебелем пласть необходимо обработать шлифтиком и фуганком для чистовой отделки.


Зачистка торцов

Для зачистки торцов необходимо проводить рубанком «от себя», краткими толчками. Благодаря такому принципу обработки волокна древесины будут разрезаться поперек и потребуется приложить меньше усилий.

Во избежания сколов по краям с них необходимо заранее снять фаску. А еще лучшим вариантом будет обработка вначале от одного конца до середины, а потом от другого конца до середины.

Лезвие портится больше даже не во время работы, а во время его взаимодействия с другими предметами, во время его не использования. При перерывах необходимо рубанок укладывать не на лезвие, а боком. При долговременном хранении или во время транспортировки нож необходимо задвигать во внутрь колодки.

Выбор рубанка

Принимая во внимания все вышеизложенное тип рубанка, который Вам необходим зависит от поставленных целей:

  • шерхебель предназначен для грубого строгания с возможностью снятия стружки большой толщины;
  • фуганка – для чистового строгания длинных заготовок;
  • шлифтик – для особо чистого строгания.

Фото ручного рубанка


Также рекомендуем посетить:

Выбираем ручной рубанок: рекомендации специалиста

Если вы любите и умеете заниматься столярными работами, то хороший инструмент никогда не помешает. С его помощью можно сделать много полезных и красивых вещей. Но к выбору каждого инструмента должен быть свой подход. Например, на что стоит обращать внимание при выборе ручного рубанка? Как сделать так, чтобы покупка принесла вам только радость?

Устройство и разновидности

Прежде чем рассказать о нюансах выбора ручного рубанка, стоит познакомиться с его устройством и существующими разновидностями. Это поможет понять, на что стоит обращать внимание в магазине. Устройство рубанка состоит из множества деталей, а именно:

  • корпус – это основная составляющая рубанка, в которой и крепятся все остальные элементы;
  • специальные ножи для рубанка. Этот элемент является основным для работы. Именно с помощью ножа вы и будете срезать слои древесины;
  • зажим или клин. С помощью этого элемента производится крепление ножа к корпусу;
  • регулирующие механизм. С их помощью можно устанавливать толщину срезаемых щепок и ширину одиночного прохода.

Кроме этих основных элементов, в конструкции рубанка предусмотрены и другие приспособления для облегчения работы. Например, к корпусу крепятся две ручки, с помощью которых мастер и будет проводить движения взад—вперед. Также в корпусе имеется щель для выброса стружки и специальное приспособление – стружколоматель. Он необходим для отламывания и сворачивания стружки.

устройство ручного рубанкаустройство ручного рубанка

Устройство ручного рубанка

Теперь необходимо узнать какие разновидности рубанка существуют. Существует множество видом такого инструмента. Но для столярных работ наиболее востребованными являются следующие:

  • универсальный. Это самый распространенный вариант рубанка. Таким инструментом можно выполнять большинство столярных работ. Вот только некоторые специфические из них удобней делать специализированным инструментом;
  • обдирочный рубанок. Такой инструмент необходим для снятия кромки. При этом рубанком можно пользоваться не только при работе с древесиной, но и при обработке других материалов, например, листов гипсокартона;
  • для обработки габаритных деталей используется фуганок. Этот инструмент имеет более длинный корпус, чем универсальный инструмент;
  • торцевой. В таком рубанке нож располагается под пологим углом. Такая конструкция позволяет более качественно обрабатывать торцевые волокна;
  • шлифовальный рубанок – используется для доведения поверхности до нужного значений ровности;
  • чтобы выработать различные фальцы и столярные соединения применяется зензубель.

Кроме своей функциональности, рубанки можно подразделить и по размерам. Первоначально деревянную заготовку обрабатывают шерхебелем. Далее, в дело вступает фуганок. А подгонкой всех элементов можно сделать малым или шлифовальным рубанком.

шерхебель - черновой рубанокшерхебель - черновой рубанок

Основное отличие шерхебеля от простого рубанка — радиусная заточка ножа

Как сделать выбор?

Выбор инструмента для любого мастера — это важная задача. От этого будет зависеть качество выполняемой работы. То же самое относится и к рубанку. Прежде чем пойти в специализированный магазин за покупкой стоит заранее определиться с некоторыми вопросами:

  • в первую очередь для выполнения каких работ вам необходим инструмент. От этого будет зависеть разновидность ручного рубанка. Если инструмент вам необходим для простой подгонки деревянных деталей до нужных параметров, то стоит обратить внимание на универсальный вид. С его помощью можно выполнить практически любую несложную столярную работу;
  • с каким материалом вам придется работать. Чем прочнее древесина, тем надежней и острее должны быть используемые ножи для рубанка. Кроме этого, при помощи такого инструмента можно обрабатывать не только деревянные детали. Например, при отделочных работах с использованием гипсокартона часто применяется рубанок, для обработки кромок.

Если с этими вопросами вы разобрались, то можно приступить к выбору. Для этого можно воспользоваться некоторыми рекомендациями от специалистов. Профессиональные столяры рекомендуют обращать внимание на следующие нюансы:

  • качество наточки ножей. Это главный рабочий элемент рубанка. Если материал твердый, то«тупые» ножи ничего с ним сделать не смогут;
  • обратите внимание на щель. Чем она больше, тем легче и быстрее стружка будет выходить;
  • удобство конструкции. Ручным рубанком вы будете работать самостоятельно. А это значит,что ручки и другие элементы конструкции должны быть расположены так, чтобы длительная работа не слишком вас утомляла;
  • настройка рубанка или возможность регулирования наклона ножа. Для каждого вида работ угол расположения резца выбирается разный. Если в рубанке нет возможности регулировать наклон ножа, то область использования такого инструмента заметно сужается.

Конечно, не стоит забывать и о производителе. Конечно, ручной рубанок не столь сложный инструмент. Выполнить его могут многие компании. Но вот качество инструмента будет гарантией его долгой и комфортной эксплуатации.

Выбор между профессиональным и бытовым электрорубанком

Современные технологии все чаще приходят на замену ручного труда. Так происходит и в столярном ремесле. Сегодня для больших объемов работ используются электроинструменты. Это же относится и к рубанку. На рынке вы сможете найти множество видом и марок подобного электрического инструмента.

Главным рабочим элементом электрорубанка является барабан, с установленными на нем ножами. Последних может быть от одной до четырех штук. Барабан вращается и ножи обрабатывают поверхность. Чем выше скорость такого вращения, тем быстрее и качественней будет сделана работа. Для большинства бытовых электрорубанков этот показатель составляет 10—15 тысяч оборотов в минуту.

При выборе подобного инструмента в первую очередь стоит обращать внимание на его предназначение. Тут производители предлагают два варианта – бытовой и профессиональный электрорубанок. Кроме своей стоимости, эти инструменты отличаются и другими важными характеристиками.

шерхебель - черновой рубанок

шерхебель - черновой рубанок

Во—первых: это их мощность. Если бытовой вариант имеет от 600 до 1000 Вт, то для профессионального минимальное значение составляет 1,2 кВт.

Очень часто производители в документации к инструменту указывают два значения этого параметра. Первое, самое большое,обозначает максимальную мощность. Именно к этому понятию привязаны значения 600—1000Вт — для бытовых инструментов. Второе значение обозначает эффективную мощность. При выборе стоит обращать внимание именно на этот параметр, он должен быть больше 350Вт.

мощность электрорубанкамощность электрорубанка

Эффективная мощность электрорубанка должна быть не менее 350Вт

Во-вторых: профессиональный электрорубанок имеет больше возможностей для регулировки. Например, глубина строгания у бытового инструмента может быть выставлена от 0 до 2,5 миллиметров. Если вы возьмете профессиональный рубанок, то здесь это значение можно увеличивать до 4 мм. Кроме того, обращайте внимание на шаг регулировки. Чем это значение меньше, тем более качественно можно обработать материал.

Профессиональный рубанок более мощный, а значит, что его вес значительно больше бытового варианта. В первом случае речь идет минимум о 4 килограммов. Порой вес профессионального электрорубанка доходит до 9 кг. У бытового варианта это значение меньше. Вес самого простого рубанка составляет 2,5 кг, а более мощный может доходить до 4.

Кроме этого, у профессионального инструмента может быть множество различных добавлений.Например, многие электрорубанки оснащаются электронной системой поддержания определенного, заданного заранее, количества оборотов. У бытового варианта инструмента такого дополнения нет.

Делая выбор между профессиональным и бытовым инструментом, стоит четко знать, для чего вы его будете использовать. Если рубанок вам нужен не так часто, для выполнения несложных задач, то приобретать дорогое оборудование нет смысла. Но если вы занимаетесь профессионально, то и инструмент должен соответствовать.

Как выбрать ручной электрорубанок

При выборе бытового варианта ручного электрорубанка специалисты советуют обращать внимание не только на его стоимость, но и на основные характеристики. К таковым можно отнести следующее:

  • мощность двигателя – этот вопрос уже обсуждался чуть выше. Добавить можно только одно– чем мощнее оборудование, тем с более твердыми породами древесины оно сможет справиться;
  • частота вращения – тут большого разнообразия нет. Почти у всех бытовых инструментов это значение лежит в пределах 10—12 тысяч оборотов;
  • время непрерывной работы. Любое оборудование греется. Поэтому большинство бытовых электрорубанков имеют ограничения по времени непрерывной работы;
  • удобство использования. Все ручки и точки управления должны быть расположены так,чтобы работы не приносила дискомфорт. Сюда также относится и вес инструмента. Как правило, чем это значение больше, тем легче пользоваться электрорубанком.

Конечно, при выборе такого, довольно дорого инструмента, стоит внимательно отнестись к предлагаемым маркам. Лучше всего выбирать хорошо зарекомендовавшего себя производителя.

Среди наиболее известных компаний, выпускающих подобное оборудование, стоит отметитьBlack&Decker, Skil, Bosch, Blaukraft, Интерскол, Фиолент, Энергомаш. Существуют и множество других производителей, предлагающих как профессиональное, так и бытовое оборудование. Чтобы сделать верный выбор можно посетить специализированные форумы. Здесь покупатели обмениваются своими впечатлениями от приобретенных инструментов. Узнав мнение других,можно значительно облегчить свой выбор. Из видео вы узнаете о видах, функциональных возможностях рубанков, какие подбирать ножи для различных видов работ и еще много интересного о рубанках.

Видео: Работа с электрорубанком

угол заточки лезвия, выбор инструмента

Рубанок ручной – представляет собой инструмент для обработки дерева, применяется для строгания с давних времен. В современном мире он также не теряет своей популярности и находится в арсенале любой частной мастерской. Благодаря этому инструменту поверхностям, выполненным из дерева, можно придать нужную плоскость и шероховатость, добившись нужной формы и толщины детали. Также применяется для проделывания в заготовке необходимых выемок разных форм.

Ручной рубанокРучной рубанок Ручной рубанок

Описание

Стандартный вид рубанков как таковых потихоньку вытесняют более современные собратья имеющие электрические двигатели и позволяющие ускорить массовое производство изделий. Сегодня автоматические устройства правят балом, однако если цель – соорудить стул в гаражных условиях, то с этим справится и механический вариант инструмента, основная конструкция которого выполнена из колодки, клина и режущего ножа (железко).

В зависимости от дополнительных элементов и поставленной задачи инструмент подразделяется на несколько видов рубанков, сортируемых по назначению. Механические варианты изготавливаются, в основном, из комбинаций метала и пластмассы, и по функциональным возможностям различаются лишь по прочности материала, заложенного в основу.

Металлический рубанокМеталлический рубанок

Металлический рубанок

Электрические же оснащены двигателем, обеспечивающим большую скорость выполнения задачи. Одними из самых популярных в сегодняшнем хозяйстве являются рубанки для работы по дереву.

Конструкция ручного рубанка

Фуганок – один из вариантов устройства рубанка, отличающийся большой, удлиненной колодкой, выступающей за основную плоскость. Предназначается такой вариант инструмента для чистового строгания (в том числе плоскостей большого размера) или подгонки фрагментов изделия в компании со вспомогательной линейкой.

Колодка – главная несущая часть, из чего состоит рубанок. Уже на нее крепятся лезвие, принятое называть железком в среде плотников, а также клин, фиксирующий его в колодке.

Эти компоненты в том или ином виде имеются как в электрических, так и в механических версиях инструмента, и в зависимости от габаритов, технического назначения и наличия дополнительных модулей могут делиться на множество видов и типажей.

Такая конструкция существует со времен так называемого деревянного рубанка – имеющего очень давнюю историю. Стоит начать с названия инструмента, происходящего от немецкого слова Raubank. Древнее изобретение создано примерно в первом веке нашей эры, если конечно верить находкам археологических раскопок на территории Помпеи. А распространение среди мастеров получил только на рубеже пятнадцатого и шестнадцатого века. Конструкционно состоял из деревянной колодки с зафиксированным при помощи клина лезвием.

Спустя много лет приспособление эволюционировало в столярный рубанок. Отличия его состоят в применении большего количества деталей из металлов. Естественно, его колодка так же сменила материал. Конечно, деревянный рубанок гораздо легче своего собрата, и очень хорошо скользят по деревянной поверхности, но на практике большинство базистых моделей довольно трудно отстроить в сравнении с металлическими аналогами, которые в добавок стоят дешевле благодаря массовому производству.

Виды рубанков

Плоское строгание

Для плоского строгания лучше всего использовать ручные рубанки типа шерхебеля, который прекрасно подойдет для грубой обработки древесины. Им поверхность после распила подготавливают к окончательному выравниванию примерно подгоняя все неровности под один формат. Шерхебель – рубанок, подходящий для огромного количества задач.

Рубанок шерхебельРубанок шерхебель

Рубанок шерхебель

Он хорошо зарекомендовал себя в качестве основного орудия для строгания древесины, которая уже подвергалась обработке. Имеет достаточно увесистый и габаритный корпус из металла, и в основном предназначен для грубой начальной обработки материала глубоким строганием для получения примерного размера и формы срезая толстые слои дерева. Однако получить гладкую поверхность при работе этим рубанком невозможно, для чего ему в помощь обычно берут и другие виды инструментов, ведь как упоминалось ранее, виды рубанков и их назначения различаются.

В дополнение к шерхебелю и зензубелю:

  1. Для изготовления напольного и внешнего покрытия хорошо подойдет медведка – внешний вид которой выделяется широкой основой с парными ручками, вмонтированными по бокам конструкции. Для работы этим инструментом обычно требуется два человека. Лезвие в конструкции закреплено клином на расстоянии достаточном для снятия 1 миллиметрового слоя древесины.
  2. Полуфуганок – укороченный вариант стандартного фуганка, применяющийся для обстругивания крупных плоскостей. Несмотря на длину подошвы, а 60 сантиметров имеет “взрослое” лезвие с шириной в 8 сантиметров. Применяется для первичной обработки подготовленных деталей.
  3. Шлифтик – ручной рубанок для окончательной зачистки поверхности и устранения большинства дефектов вызванными влиянием предыдущих обработок. При помои этого инструмента производят обстругивание торцов, участков, имеющих сучки или с нарушениями структуры древесины. Конструкция предусматривает установку двойного ножа с лезвием стружкоколом, установленными под углом в 60 градусов относительно подошвы.
  4. Цинубель – ручной рубанок для работы со свилеватыми сортами древесины, во время использования которого на поверхность материала наносятся мелкие бороздки, улучшающие крепеж элементов при использовании клеевого соединения. Установленные ножи имеют ребристость, образующая зубцы при заточке. Адекватную работу без задиров с свилеватой древесиной обеспечивает грамотная установка лезвия ножа под углом в 80 градусов. Длина приспособления колеблется в районе 20 сантиметров.
  5. Конструктивно схожий с зензубелем – рубанок отборник отличается от него наличием одинарного лезвия, изготовленного из высокопрочной инструментальной стали с применением последующей закалки для придания дополнительной прочности. Предназначается для выборки пазов при выполнении плотницких и столярных работ.
ПолуфуганокПолуфуганок
Полуфуганок
Рубанок медведкаРубанок медведка
Рубанок медведка

Также есть тройка рубанков для дополнительных манипуляций с исходным материалом:

  • Торцовый рубанок – служащий для обработки торцов и поверхностей со спутанным рисунком волокон.
  • Одиночный рубанок – инструмент для повторной обработки во время работы, которым на поверхности образуется мелкая стружка без излома. (В результате работы ручным рубанком являются нормой мелкие сколы или задиры.)
  • Двойной рубанок – помимо основного лезвия имеет установленный стружкокол что улучшает финальное качество работы.

Фигурное строгание

В среде “фигурников” плотно вошедшей в обиход простого человека разновидностью ручного инструмента строгания является рубанок зензубель – конструкционно предполагающий установку в рубанок двойного ножа, которое увеличивает качество поверхности конечного продукта. В большинстве случаев используется для зачистки четвертей или поверхностей, расположенных перпендикулярно друг к другу. Устанавливаемый нож ограничен по ширине пределами в 33 миллиметра и выполняется в форме лопатки, из-за чего по неопытности можно спутать его с фальцебелем.

ЗензубельЗензубель

Зензубель

В комплект к этому инструменту стоит иметь под рукой:

  1. Пазник в простонародии – рубанок шпунтубель в цеху, инструмент, состоящий из двух соединенных длинными винтами колодок, одна из которых служит для установки направления работы, а вторая закрепляет положение лезвий. Служит такая конструкция для выборки древесины из пазиков (шпунтов) нанесенных по краям древесной заготовки.
  2. Для фигурной обработки деревянной поверхности и создания особой формы заготовками служит рубанок калевка. Отличается от собратьев наличием резцов с фигурными кромками, установленными на подошву из нескольких ступеней, устанавливаемую в зависимости от желаемого результата от придания формы профилю. Зачастую применяется в цеховом производстве дверных проемов, багетов и деревянных карнизов. Внешне почти не отличим от стандартного рубанка, но конструкционно лезвие, имеющее закругленную форму, устанавливается под углом в 45 градусов относительно основы. За одно движение шерхебель способен снять до 3 миллиметров древесины, оставляя после себя глубокие впадины, требующие последующей обработки. Устанавливаемая в шерхебель овальная кромка позволяет строгать древесину поперек волокон без нужды в продольном разрыве. Угол заточки лезвия инструмента можно изменять для подгонки под работу с более твердыми породами древесины.
  3. Полуфуганки — рубанки, имеющие длину менее 50 сантиметров, являются идейными наследниками стандартных фуганков. Имеют номерную классификацию — №5 и №6 и внешне почти полностью схожи. Однако отличие есть, и достаточно весомое, представляющее собой разницу в ширине лезвия на целый сантиметр. Несмотря на то, что №6 по ширине лезвия вполне может классифицироваться как фуганок, все-таки он состоит в классе полуфуганков. В то время как №5 приходится многоцелевым инструментом признанным таковым по всему миру, №6 скорее можно назвать фуганком для женщин. ЗА счет укороченной базы он меньше весит и его легко можно взять с собой. И несмотря на размеры лезвия и подошвы строгает он очень ровно, особенно если речь идет о щитах. С ними он справляется в любом применении, и при строгании вдоль волокон, и поперек таковых, и под 90 градусов.
  4. Рубанок, предназначенный для отборки фальцев – фальцебель. Оснащен колодкой со ступенчатой подошвой что позволяет вырезать фальцы одного размера, так как нож располагается под углом в 80 градусов по отношению к плоскости основы. Лоток для стружки организован по левую сторону рубанка. Ступенчатая подошва (в зависимости от модели – съемная) позволяет подбирать размер фальцев и профилей на любой вкус.
  5. Федергубель – ручной рубанок с особой формой лезвия, позволяющей формировать прямоугольный “зуб” по торцу заготовки.
  6. Штабгобель и штабгалтель – вогнутые ножи придают заготовкам округлую форму и применяются для обработки изделий с выпуклыми поверхностями.
  7. Грунтубель – Колодка с боковым, резцеподобным крюком, фиксируемом с помощью винта или клина. Служит для выборки пазов на профилях трапециевидной формы, нанесенных поперек волокон древесины.
  8. Горбач или “американка” – ручной рубанок, созданный для вырезки и обработки выгнутых и вогнутых плоскостей имеющими диаметры снаружи или внутри. Колодка такого инструмента отличается от стандартной своей криволинейной формой.

При исполнении столярного дела не стоит полагаться на кажущуюся универсальность такого инструмента как ручной рубанок, ведь будь это правдой, не было бы нужды придумывать столько вариаций одного и того же приспособления. Работа с деревом очень тонка и требует серьезного подхода к выбору правильного рубанка на каждом этапе производства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
