Как сделать станок для резки пенопласта своими руками

Доброго времени суток, уважаемые самоделкины!
В этой статье Даня Крастер, автор канала SuperCrastan покажет, как изготовить станок для резки пенопласта.

Перед тем как перейти к теме литья, Даня хочет показать Вам устройство, которое поможет решить некоторые задачи по изготовлению литьевых форм. В этот раз речь пойдет о станке для резки пенопласта.

Материалы и инструменты.
Кантал 0,6мм 50см
Несколько досочек или кусок ДСП, фанеры, для изготовления столика
Брус — достаточно жесткий для штанги, около метра — полутора
Стальная пластина 50*50*1мм
Тарлеп
Саморезы
Шуруповерт, сверла
Стамеска.

Сложно, на самом деле, назвать этот девайс станком. Даня бы сказал что это приспособление, хотя в целом, это полноценный инструмент.

Итак, для начала потребуется сделать вот такой вот столик.
4 деревяшки, 5 саморезов.

Показывать процесс изготовления оного Даня не будет по причине унылости, он покажет сборку собственно станочка. Под столиком у него будет минимум заморочек.
Вкручивает саморез, на который будет крепиться талреп. Талреп — это приспособление, которым натягивают трос.


Далее прикручивает к уголку брусок, назовет его мачтой.

К мачте на саморез сажает перекладину.

И усиливает это дело еще одним уголком из бруска.

В итоге должна получиться вот такая вот «виселица».

Угловой линейкой с упором отмечает место, куда должна уходить нить накаливания.


В принципе, если стол ровный, можно это сделать отвесом.
Помечает место Х, которое затем рассверливает сверлом на 6 миллиметров.


Далее, на заранее подготовленной металлической пластинке, толщиной 1 миллиметр, отмечает центр.

И сверлит миллиметровым сверлом.

Пластина нужна для того, чтобы нагретая нить в процессе резки не прожигала дерево и не расшатывалась во все стороны. Отмечает место установки пластины в столик.

Вставлять будет заподлицо, а для этого необходимо выбрать слой фанеры.
Делать это Даня будет с помощью обычной стамески и небольшого молотка.
Прорезав края, начинает выбирать верхний слой.


После того, как пластина уверенно заняла свое положение, и ничего не цепляет, автор будет гвозди гнуть.

А для чего — сейчас поймете. Сгибает гвоздь в тисках, в форме буквы П.


Обрезает лишние куски болторезом.

Далее отмечает получившиеся расстояние между «ножками» с нижней стороны столика.

Эта деталь нужна для того, чтобы опять же нить не жгла дерево, и чтобы талреп мог спокойно крутится.
Высверливает отверстия для скобы с помощью шуруповерта.

Вклеивает гвоздь — скобу на термоклей.

И приклеивает пластину.

Для пущего качества, усаживает ее молотком.

Далее, особо не парясь над креплением нити, наполовину вкручивает саморез с широкой шляпкой. В простонародье клоп.

И наматывает на него кантал 0,6 миллиметров, он же фехраль.

Благо, с распространением вейп-шопов, этот материал теперь супер доступен. Клопа можно поджать немного.

Протягивает нить накаливания через отверстие.

Наматывает кантал на талреп, а другую сторону тарлепа крепит к саморезу.

Талреп крутит в ту сторону, в которую он затягивается.

Отлично натянулось, прямо как струна.

Включает питание. У Дани под рукой завалялся зарядник для авто аккумуляторов, поэтому его и будет пользовать.

12 Вольт, 4 Ампера, 40 сантиметров 0,6 кантала. Как то так получилось.

Можно, конечно, взять кантал меньшего диаметра, чтобы уменьшить ток. Но автор решил, что так будет в самый раз. И, о чудо, проволока режет пенопласт как масло!

По поводу температуры автор ничего сказать не может, измерить было нечем. Но нагрева явно хватает для резки не очень плотной упаковки от холодильника.
Также можно резать тонкие пластики, Даня что-то совсем упустил момент. Рез получается ровный и сильно края не пережаривает.
Фишка такого станка в том, что при желании, можно нарезать много одинаковых кусочков, реечек, кубиков, вырезать шайбы.

А при определенных скиллах — даже конус. Потом все эти фишки сыграют роль литьевых форм.

Спасибо Дане Крастеру за подробную инструкцию по изготовлению полезности для творчества!
Всем хороших самоделок!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Резка пенопласта нихромовой проволокой в домашних условиях, видео

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно. Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Нихромовый резак своими руками

Осуществляется резка пенопласта струной, раскаленной до +120…+150°С и плавящей материал. Благодаря этому срез ровный, а пенопласт не крошится. На таких приспособлениях устанавливается нихромовая нить, через которую пропускается электричество. Сделать простой резак можно своими руками. Он отличается от станка портативностью и компактностью, поэтому температуру нагрева нихромовой проволоки на нем регулировать нельзя.

Необходимые инструменты и материалы

Чтобы сделать резак с нихромовой проволокой для резки пенопласта, понадобятся такие инструменты и материалы:

• небольшой деревянный брусок;
• шуруповерт и сверло;
• 2 карандаша;
• 2 отрезка медной проволоки;
• круглогубцы;
• термоклей или ПВА;
• изолента;
• коннектор для батареек;
• выключатель;
• 1 м проводов;
• паяльник;
• нихромовая нить.

Последняя продается в магазине радиодеталей. Также ее можно взять со старых нагревательных элементов от фена, кипятильника, бойлера и пр.

Самодельный резак для пенопласта

Самодельный резак предназначен для незначительных работ. Раскроить им весь лист пенополистирола не представляется возможным. Чтобы осуществить резку пенопласта в домашних условиях, необходимо:

1. В деревянном бруске длиной 10-11 см сделать 2 отверстия. Они должны совпадать с диаметром карандашей. От края нужно отступить на 1-1,5 см. Углубление должно быть немного глубже половины бруска, чтобы зафиксировать карандаши. Благодаря такому расстоянию можно порезать лист пенопласта практически любой толщины.
2. Оба карандаша вклеить в отверстия с помощью термоклея или ПВА.
3. В каждом из карандашей сверху сделать небольшое отверстие для медной проволоки.
4. Медную проволоку согнуть круглогубцами таким образом, чтобы на ее концах получились маленькие кольца. После этого установить в отверстия в карандашах.
5. Коннектор для батареек приклеить перпендикулярно к деревянному бруску. Дополнительно он будет исполнять роль ручки.
6. На брусок наклеить выключатель, чтобы можно было обесточивать струну.
7. Затем подключить к коннектору 2 провода. После этого соединить с выключателем, а потом каждый вывести на отдельный карандаш. Чтобы провод не провисал и не мешал работе, его фиксируют изолентой. Чтобы обеспечить надежное качество подключения, нужно припаять провода к коннектору. Места соединений нужно изолировать с помощью термоусадочной трубки или изоленты.
8. Второй конец каждого провода очистить от оплетки и прикрутить к медной проволоке. Соединение припаять.
9. Нихромовую нить продеть в кольца из медной проволоки и закрепить на них. Струна должна быть туго натянута между карандашами. При нагревании она растягивается и немного провисает. Чем сильнее натяжение, тем меньше провисание.
10. В коннектор вставить батарейки и приступить к резке пенопластовых листов.

Таким образом можно сделать простой прибор для резки пенопласта своими руками. И еще один вариант изготовления станка смотрите на видео:

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

Станок для термомеханической резки пенопласта

Приветствую, Самоделкины!
Сегодня мы вместе с Андреем (автор YouTube канала «99%DIY») изготовим станок для термомеханической резки пенопласта и других подобных ему материалов.



Данный самодельный станок идеально подойдет для любителей моделирования. С его помощью без особого труда можно изготовить детали любой формы. Надежность данного станка обусловлена простотой конструкции. Также его достаточно просто собрать в домашних условиях. Принцип работы такого станка заключается в сопротивлении электрического тока в проводнике, что собственно и вызывает нагрев нихромовой проволоки. Нихром обладает весьма большим сопротивлением, что позволяет при относительно небольшой длине проводника получить достаточно высокую температуру.

Материалы и инструменты:
1. — нихромовая проволока длиной около 25 см, диаметром 0,3 мм;
2. – достаточно мощный блок питания с выходным напряжением 5В и током не менее 3А;
3. – выключатель;
4. – соединительные провода;
5. – клеммы;
6. – крепеж, а именно винт, шайбы и гайки;
7. – одна небольшая пружина;
8. – несколько деревянных заготовок;
9. – пистолет для горячего клея;
10. – паяльник;
11. – флюс для пайки и припой;

Первым делом нам понадобится нихромовая проволока.

Такую проволоку можно извлечь практически из любой нагревательной спирали. Для данной самоделки автор использовал нихромовую проволоку диаметром 0,3мм.

Для начала опытным путем необходимо определить нужную длину проволоки. Чтобы это сделать необходимо закрепить проволоку на своеобразном экспериментальном стенде.

Далее воспользуемся блоком питания со следующими или похожими характеристиками:

Блок питания подключаем к обоим концам нихромовой проволоки. В данном импульсном блоке питания предусмотрена защита от короткого замыкания. Она сработает при превышении допустимого тока в цепи и просто отключит блок питания на некоторое время, тем самым не даст ему выйти из строя.

При такой длине проволоки (около 24-25см), ток в цепи не превышает допустимых параметров используемого источника питания. Также имеется небольшой запас по току. В дальнейшем это позволит нам изменять рабочую температуру проволоки путем изменения длины проводника. Для этого достаточно передвинуть клемму типа «крокодил» на определенное расстояние. Чем меньше расстояние между контактами, а, следовательно, и сопротивление проволоки, тем выше рабочая температура.

Теперь с помощью небольшого кусочка пенопласта проверим уровень нагрева.

Как видим, проволока легко прошла сквозь пенопласт, тем самым разрезав его на 2 части. Следовательно, такой температуры нам достаточно и такой длины проволоки определено хватит. Далее займемся изготовлением основанием будущего станка. А для его изготовления нам понадобятся несколько вот таких вот деревянных заготовок.

Их необходимо соединить друг с другом, проделав следующие действия:

А сейчас давайте займемся изготовлением стойки. Для этого необходимо соединить под прямым углом 2 деревянные заготовки. Вот так:


Для большей надежности и придания дополнительной прочности конструкции фиксируем место соединения металлическим уголком.

Далее с торца просверливаем отверстие, в которое с помощью клея «Момент» крепим гвоздь.

После этого нужно временно закрепить стойку с помощью горячего клея и разметить основание.

Теперь с помощью перового сверла сделаем углубление. А потом воспользуемся обычным сверлом по дереву и досверлим центр отверстия насквозь.


Затем в получившееся углубление вклеим шайбу, которая защитит деревянное основание нашего самодельного станка от контакта с разогретой нихромовой проволокой.


Далее возьмем вот такой небольшой деревянный брусок и проделаем в нем одно сквозное отверстие, а после приклеим его (брусок) на внутреннюю часть основания.

В проделанное ранее отверстие в бруске вставляем винт и фиксируем его гайкой с шайбой.

Как видно на предыдущих картинках автор закрепил винт со смещением относительно центра отверстия. Это необходимо для того чтобы нагревательный элемент расположился строго по центру отверстия. Теперь пришло время подумать о выключателе и разъеме питания, а также определиться с местом их расположения.

Теперь крепим стойку к основанию и устанавливаем выключатель и разъем питания в подготовленные специально для них посадочные места.

Затем припаиваем провода к выключателю.


Затем берем провод с клеммой «крокодилом» на конце и закрепляем его на стойке и подключаем его к проводу от разъема питания.

Далее закрепляем контакт от выключателя на винте.


Потом берем кусок нихромовой проволоки. Еще возьмем пару гаек с шайбами и одну небольшую пружинку.

Начинаем с установки гайки и шайбы на винт.

Потом с одной стороны нихромовую проволоку закрепляем на пружине. Пружина в данном случае будет служить своеобразным компенсатором расширения проволоки в результате нагревания.


Устанавливаем пружину на гвоздь, а затем фиксируем ее между 2-ух шайб, при этом придаем проволоки необходимое натяжение.

Ну вот и все. Самодельный станок для термомеханического разрезания пенопласта готов.
Благодарю за внимание. До новых встреч!

Видео:

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Заказать резку пенопласта струной в Москве

Пенопласт является высококачественным материалом, который используется для создания предметов декора, фасадных конструкций, объемных фигур, рекламных макетов. Благодаря податливости, такому материалу можно придать любую форму.

Для создания фигур или других изделий из пенопласта принято использовать методы резки. Сегодня существует несколько таких способов, которые имеют свои преимущества и недостатки. Резка пенопласта струной является не новым, но очень популярным методом, который используется для создания самых разных изделий. Этот способ позволяет аккуратно и достаточно быстро вырезать из пенопласта требуемую фигуру.

Преимущества резки пенопласта струной

Данный метод принято использовать в промышленности на заводах. Он актуален и при индивидуальном создании пенопластовых изделий. С его помощью можно разрезать пенополистирол разной длины и толщины.

Преимущества данного метода следующие:

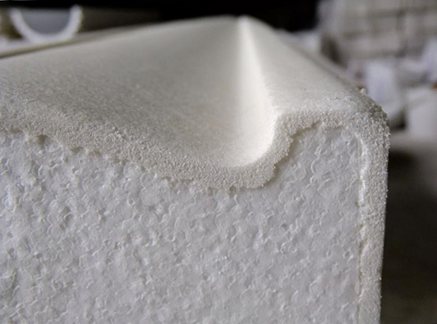

• Вы получаете идеальную фигуру с ровными и гладкими краями
• Изделие будет соответствовать нарисованному макету
• Резка проводится быстро и в соответствии со всеми нормами
• Сравнительная дешевизна метода.

Принцип резки пенопласта струной

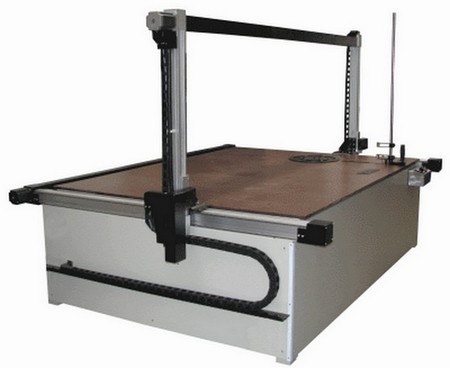

Для выполнения таких работ используются специальные станки, которые могут иметь разную модификацию, но одинаковый принцип действия. Он заключается в прохождении нагретой нити (струны) сквозь пенопласт. Место среза расплавляется под температурой до 270⁰С, благодаря чему можно добиться идеального контура. Учитывается и плотность пенопласта – для более плотного материала используется большая температура струны.

Нить для резки должна быть титановой или вольфрамовой, что позволяет получить крепкую и прочную очень тонкую струну (ее диаметр составляет от 0,5 до 1мм). Такую струну нагревают с помощью электрического тока, благодаря этому на срезе образуется специальная пленка, которая предотвращает разрушение материала. Температуру струны можно регулировать, что зависит от толщины пенополистирола.

Для обработки пенопласта по данному методу используют специальные станки, которые выполняют несколько видов резки:

• Фигурная резка по dxf файлу
• Резка при помощи токарного (поворотного) модуля
• Резка конусных колонн
• Резка с использованием выгнутой профильной струны с поворотными или токарными модулями
• Фрезеровка 2.5D
• 3D фрезеровка
• Токарная обработка при вращающейся детали
• Резка шаров
• Ручная резка.

Благодаря автоматизации процедуры резки пенопласта, при работе невозможно допустить ошибок. Поэтому изделия получаются идеальными и такими, которых ожидает заказчик.

Струнная резка позволяет создавать уникальные, сложные изделия. Любые эксклюзивные макеты можно воплотить в жизнь, а их детализация и реалистичность впечатляют.

Резка пенопласта струной. Как сделать станок своими руками

Резка пенопласта струной своими руками

Содержание статьи

Пенопласт — это не только утеплительный материал для крыши, стен и пола. Часто этот популярный стройматериал используют и для создания различных элементов декора.

Поэтому если у вас есть свои взгляды на дизайн и идеи зонирования комнаты, то возможно, стоит присмотреться к созданию для этих целей уникальной аркатуры из пенопласта.

Помимо всего прочего, пенопласт относительно недорогой материал, легко монтируемый и обрабатываемый в домашних условиях. Однако чтобы сделать фигурные и выпуклые элементы из пенопласта, потребуется знать, как выполняется резка пенопласта струной и как сделать станок для резки пенопласта своими руками.

Резка пенопласта струной

Если нужно разрезать небольшой кусок пенопласта, то, конечно же, для этого можно воспользоваться острым ножом или пилой по металлу. При этом получить ровные и полностью гладкие края пенопластовой заготовки, конечно же, не получиться, поскольку пенопласт прекрасно крошится и ломается.

Тем не менее, выход есть, поскольку для резки пенопласта можно сделать станок своими руками из обычной нихромовой проволоки. Купить нихромовую проволоку сегодня несложно, кроме того, такую проволоку можно взять со старого обогревателя, электрической печки и т. д.

Резка пенопласта струной, позволит в значительной мере увеличить комфортабельность работ связанных с разрезанием пенопласта, повысить производительность, да и делать интересные пенопластовые фигуры гораздо проще, которые не получиться вырезать обычной ножовкой или ножом.

Станок для резки пенопласта струной своими руками

Для того чтобы осуществлять резку пенопласта струной, необходимо сделать специальный станок для этого. Из материалов и инструментов понадобится немного:

1.  Широкое основание, на которое можно положить большой кусок пенопласта. Чем больше по размеру нужно изготовить фигуры из пенопласта, тем основание для этого должно быть длиннее и шире.
2.  Трансформатор, понижающий напряжение с 220 Воль до 24 Вольт.
3.  Проволока, нихромовая 2-3 метра. Длина выбирается в зависимости от ширины основания, на котором будет производиться резка пенопласта струной.
4.  Устройство, которое будет выполнять регулировку высоты струны. Это могут быть переделанные струбцины, одна часть которых закрепляется сбоку основания. На вторую, подвижную часть и будет закреплена струна для резки пенопласта.

Изготовить станок для резки пенопласта своими руками не сложно. Для этого сначала делается основание, на котором ближе к центру по краям закрепляются струбцины для регулировки высоты режущей струны пенопласт.

Обязательно те части струбцин, к которым будет крепиться нихромовая проволока, должны быть заизолированы, чтобы они не могли пропускать напряжение. К концам нихромовой проволоки, подключаются провода от понижающего трансформатора.

Подключать струну самодельного станка для резки пенопласта лучше через выключатель, чтобы можно было бы удобно управлять устройством во время резка пенопласта струной.

Как видно, сделать своими руками самодельный станок для резки пенопласта совсем не сложно, главное это желание и немного опыта работы со слесарным инструментом.
