Режим байпас: что это такое, как работает – режим байпаса — это… Что такое режим байпаса?

что это такое, как работает

Во многих населённых пунктах качество электроэнергии оставляет желать лучшего. Напряжение в сети изменчиво или вовсе скачет, это затрудняет или делает невозможным работу многих электрических приборов. В таких условиях идеальным выбором будет использование стабилизатора напряжения. Но, иногда складываются условия, при которых требуется исключить прибор из цепи электроснабжения. В этом потребителям помогает полезная функция Bypass.

Принцип работы стабилизатора напряжения

Основное назначение стабилизатора – позволить потребителю не беспокоиться о безопасности своих электрических приборов. Современные устройства делают это автоматически и различаются только способами нормализации электрической энергии.

По сути, это преобразователи, позволяющие получить стабильное электроснабжение, не зависящее от колебаний входящего напряжения и изменений нагрузки. Колебания напряжения в сети вызываются многими причинами. Проявляются как:

• Завышенное напряжение;
• Пониженное;
• Скачки, независимые от нагрузки;
• Скачки, в зависимости от нагрузки у потребителя.

Во всех случаях стабилизатор обязан обеспечить электроснабжение, соответствующее норме.

Внимание, мощность стабилизатора должна превышать на 25-30% суммарную мощность оборудования в обслуживаемом помещении. Только тогда можно гарантировать нормальную работу прибора.

Основным принципом действия стабилизаторов любого типа, является отслеживание величины входящего напряжения и корректировка его различными способами до необходимого уровня. Как только на клеммы стабилизатора поступает напряжение, происходит его сравнение с заданной величиной. Для бытовой сети, это 220 вольт. В следующий момент устройство понимает, в какую сторону необходима корректировка. Затем, различными способами, происходит нормализация параметров. Такой цикл занимает миллисекунды и осуществляется постоянно. Скорость срабатывания прибора обеспечивает стабильность подающейся потребителю электроэнергии.

Но, периодически возникают условия, когда необходимо подать энергию напрямую из внешней сети. В этих случаях на помощь приходит особый режим работы — Bypass.

Зачем нужен режим байпас

Независимо от типа и мощности стабилизатора, может возникнуть необходимость исключить его из сети электроснабжения дома. Однако потребность в электроэнергии всё равно остаётся, а переключать провода и возиться с клеммами не очень удобно. В этом случае на помощь приходит режим под названием Bypass. В переводе с английского, bypass означает обход или транзит. Байпас даёт возможность изолировать стабилизатор и позволяет, не утруждаясь, запитать домашнюю сеть от внешнего источника.

Отключение регулятора может быть вызвано разными причинами, такими как ремонтные работы, необходимость кратковременного подключения мощных электроприборов и прочими.

Методы переключения в байпас

Переключение стабилизатора в режим байпаса можно осуществить внешним и внутренним переключателем. Они в свою очередь могут быть механическими или электронными.

Внешние устанавливаются по желанию потребителя. Использовать их очень удобно, если возникает потребность полностью обесточить и изъять устройство, например, для ремонта.

Самое простое внешнее переключение осуществляется встраиваемым в электрический щиток трёх позиционным кулачковым переключателем. Это механическое устройство позволяет одним щелчком производить переключение режима работы стабилизатора. Иногда регуляторы электроэнергии помещают в специально изготовленные для них шкафы. Их размещают в помещениях потребителя или на электрической опоре, рядом с участком. Такие шкафы могут изначально оснащаться внешними переключателями электронного или механического типа.

Внешним переключателем можно дополнить сеть стабилизатора любого типа, независимо от комплектации.

Важно не забывать после окончания ремонтных работ переводить переключатель на рабочий режим работы стабилизатора.

Механический способ

Встроенный механический переключатель работает аналогично внешнему. Переключение осуществляется тумблером или рукояткой. Такими переключателями оборудуют регуляторы мощностью от 3 кВА. Стабилизаторы меньшей мощности обычно изготавливают переносными, и оснащают обходными розетками. Режимы работы переключателей и розеток обозначают как «Стабилизация» и «Байпас».

Механические переключатели просты и надёжны. Поэтому уже давно и успешно используются в электрических схемах.

Внимание! В режим байпас, стабилизатор можно переводить, только отключив его от сети. Производители специально располагают выключатели рядом, тонко намекая на их взаимосвязь. Т.е. сначала необходимо выключить тумблер или кнопку «Сеть», и только потом включить режим байпас. До этого, следует убедиться, что не работают двигатели холодильника, кондиционера, стиральной машины и прочих достаточно мощных потребителей. Если двигатели в работе, желательно дождаться их остановки.

Отключение режима байпас производится в обратной последовательности.

Электронный способ

Электронное переключение осуществляется двумя способами – ручным и автоматически.

В ручном режиме, при нажатии на кнопку «Байпас», электрический сигнал поступает на реле или полупроводники. И уже ими включается режим обхода стабилизатора. При таком варианте переключения следует руководствоваться рекомендациями для механического способа.

В автоматическом режиме электронный способ переключения в режим байпас осуществляется процессором с помощью реле либо полупроводников. Автоматически электричество может запускаться в обход регулятора по двум причинам — это критические ситуации либо стабильное напряжение на протяжении длительного времени. В обоих случаях стабилизатор контролирует входящее напряжение.

Экстремальные ситуации могут быть вызваны перегрузкой или поломкой стабилизирующего устройства. Перегрузка обычно возникает из-за неисправности электроприборов либо подключения к домашней сети дополнительного мощного оборудования. При этом режим байпас включится, только если входящее напряжение соответствует норме. Если в этот момент напряжение внешней сети нестабильно, то стабилизатор просто отключит подачу электричества. Возвращение нормальных параметров (снижение нагрузки) автоматически вызовет переключение на режим стабилизации.

У некоторых регуляторов возможен автоматический перевод в обход, при стабильном напряжении подающей сети. В этой ситуации стабилизация электроэнергии не требуется. После переключения устройство контролирует параметры электрической энергии и включает режим стабилизации при необходимости.

Электронное переключение позволяет стабилизатору быстро реагировать в экстремальных ситуациях и исключает влияние человеческого фактора.

Для чего нужно использование байпаса

Необходимость использование байпаса возникает не очень часто. Тем не менее, к таким ситуациям нужно быть готовым и знать когда может случиться такая необходимость. Переключение в режим обхода стабилизирующего устройства может быть вызвано рядом причин, таких как:

• Продолжительное и стабильное напряжение в питающей сети. Нормальный режим электроснабжения позволяет исключить стабилизатор из работы, тем самым увеличив срок его жизни.
• Необходимость профилактических работ в самом устройстве.
• Напряжение на входе очень низкое либо слишком нестабильное. Стабилизатор не может справиться со своими обязанностями. В этом случае достаточно обеспечить хотя бы освещение и устройство можно временно отключить.
• Мощность временно подключаемого оборудования больше возможностей стабилизатора (сварочные работы, мощный насос и т.п.), а входящее напряжение стабильно.
• Необходимость проведения строительных работ с большим выделением пыли и влаги. В этом случае регулятор лучше не использовать и закрыть материалом, исключающем его загрязнение.
• Выход из строя стабилизатора.

В иных случаях использование режима байпас нежелательно.

В качестве заключения можно сказать, что возможность переключения в режим байпас является необходимой опцией стабилизатора. С его помощью можно легко и быстро обеспечить подачу электропитания в обход устройства. При выборе стабилизатора, из двух равных, лучше выбрать модель с байпасом.

режим байпаса — это… Что такое режим байпаса?



режим байпаса



режим Bypass
Только для ИБП On-line класса VFI. В режиме Bypass нагрузка (электроприемник) питается непосредственно от сети отфильтрованным и защищенным от выбросов напряжением.
[http://www.radistr.ru/misc/document423.phtml с изменениями]

---

режим Байпас
В режиме Байпас питание нагрузки (электроприемника) происходит напрямую от сети. Если в сетевом режиме возникает перегрузка или перегрев ИБП, а также, если один из узлов ИБП выходит из строя, то нагрузка (электроприемник) автоматически переключается с выхода инвертора напрямую к сети. При снятии причин перехода в режим Байпас (перегрузки или перегрева) ИБП автоматически возвращается в нормальный сетевой режим с двойным преобразованием энергии.
Примечание. В режиме Байпас нагрузка не защищена от некачественного напряжения сети.

[http://www.ups-info.ru/index.php?link=160599 с изменениями]

Режим байпаса

Тематики

• источники и системы электропитания

Обобщающие термины

• режим работы ИБП

Справочник технического переводчика. – Интент. 2009-2013.

• режим базовой нагрузки
• таймер

Смотреть что такое «режим байпаса» в других словарях:

• экономичный режим работы источника бесперебойного питания — EN ECO mode An economical mode of operation, which enables certain On Line UPS systems to work in an Off Line mode from the Utility, while the inverter, which is in hot standby operation, is able to accept load upon mains failure.… …   Справочник технического переводчика

• байпас (в источнике бесперебойного питания) — байпас 1. Режим работы источника бесперебойного питания (ИБП) в котором вход ИБП напрямую или через корректирующие и фильтрующие цепи соединен с выходом ИБП. В таком режиме ИБП практически не способен влиять на качество выходного напряжения. В… …   Справочник технического переводчика

• байпас (в источнике бесперебойного питания) — байпас 1. Режим работы источника бесперебойного питания (ИБП) в котором вход ИБП напрямую или через корректирующие и фильтрующие цепи соединен с выходом ИБП. В таком режиме ИБП практически не способен влиять на качество выходного напряжения. В… …   Справочник технического переводчика

• трехфазный источник бесперебойного питания (ИБП) — трехфазный ИБП [Интент] Глава 7. Трехфазные ИБП … ИБП большой мощности (начиная примерно с 10 кВА) как правило предназначены для подключения к трехфазной электрической сети. Диапазон мощностей 8 25 кВА – переходный. Для такой мощности… …   Справочник технического переводчика

• устройство — 2.5 устройство: Элемент или блок элементов, который выполняет одну или более функцию. Источник: ГОСТ Р 52388 2005: Мототранспортны …   Словарь-справочник терминов нормативно-технической документации

• система бесперебойного питания с последовательным резервированием — последовательное резервирование Способ построения системы бесперебойного питания (СБП), целью которого является повышение надежности системы питания критичного оборудования путем последовательного соединения нескольких ИБП, один из которых… …   Справочник технического переводчика

• Солнечная батарея — Дерево из солнечных панелей в Глайсдорфе Солнечная батарея бытовой термин, используемый в разговорной речи или ненаучной прессе. Обычно под термином «солнечная батарея» или «солнечная …   Википедия

Байпас в электрике, что это?

Если вам встретился термин байпас (bypass)

в электрике, например так обозначен один из режимов работы оборудования, схема подключения или управления, а вы не знаете что это такое и для чего используется – это статья для вас.

Понятие байпас заимствовано из английского языка, в котором есть соответствующий технический термин «bypass», дословно переводящийся как: обход или обвод. Что достаточно точно описывает принцип действия данного режима работы или схемы подключения.

Эффективнее всего суть байпаса в электрике можно описать на простом примере в схеме освещения:

Представьте простейшую схему подключения светильника в комнате через одноклавишный выключатель

В схеме участвуют два проводника:

—

нулевой, идущий к лампе напрямую от электрического щита;

— фазный, подключенный к лампе через выключатель;

Фаза идёт к выключателю, соответственно, в зависимости от положения клавиши — замкнуты его контакты или нет, ток прерывается или поступает к лампе.

Теперь представьте, что выключатель сломался. Вы не можете управлять освещением и оперативно заменить выключатель, но свет в комнате вам необходим.

В таких случаях и применяется система байпас. К лампе пробрасывается дополнительный фазный провод от электрощита. Он идёт, минуя любые дополнительные коммутационные устройства, не заходя в выключатель.

В электрощите, соответственно, оба эти фазных проводника, один идущий через выключатель, а другой, идущий напрямую – байпас, подключены через переключатель.

В случае поломки выключателя, вы переключаете режим работы освещения – выбирая bypass и лампа светит, а вы можете сосредоточится на ремонте выключателя.
Байпас это в прямом смысле обход, при нем коммутация происходит минуя все элементы оборудования, напрямую.

Конечно, в схеме освещения применять байпас чаще всего нецелесообразно, это был лишь наиболее наглядный и понятный пример, который описывает принцип действия такого режима работы.

Режим Байпас встречается в различном электрооборудовании, которое трансформирует или стабилизирует ток, а также коммутирует электрические цепи.

Так, например, практически каждый стабилизатор напряжения имеет режим работы байпас. Включая его вы пропускаете, обходите всю начинку устройства, и передаёте электрический ток с входных клемм на выходные без изменения.

Аналогично действует режим работы bypass в ИБП — Источнике, бесперебойного Питания. Электрический ток поступает к потребителям обходя все встроенные системы защиты, стабилизации и накопления энергии.

Теперь, я думаю, вы поняли что такое байпас в электрике. Но это ещё не все, ведь этот термин, применимо к другим системам, означает тоже самое. Так, например, в сантехнике, при подключении радиатора отопления и делая перемычку, которая позволяет циркулировать воде в системе минуя батарею – вы реализуете тот же байпас.

А где встретился байпас вам? Пишите в комментариях к статье, особенно если не смогли разобраться, что значит это в вашем случае. Кроме того, как всегда приветствуются любые вопросы по теме и не только, замечания или дополнения.

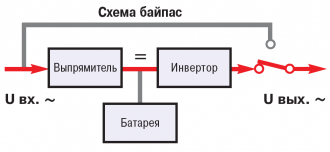

Схема байпас (Bypass) – «обход»

Байпас. Bypass. Обход.

Bypass (By-pass)

– англ.



Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Часто байпасом называют саму обходную защитную линию (цепь) и её сопутствующие коммутационные устройства.

Переход устройства в режим байпас может выполняться автоматически или вручную. ИБП со схемой On-Line автоматически переходят в режим байпас при перегрузке выходных цепей или при возникновении внутренних неисправностей. Таким образом, нагрузка защищается не только от сбоев в питающей электросети, но и от неполадок в самом ИБП. Возможность ручного перевода устройства в режим байпас предусмотрена на случай проведения его технического обслуживания без отключения нагрузки.

ИБП в нормальном режиме работы



Байпасы можно разделить на внутренние (технологически встроенные в оборудование) и внешние. Основные типы встроенных байпасов: статический (симисторный, симисторно-релейный), релейный и ручной (рубильник, автомат).

В системах на базе дизель-генераторных установок (ДГУ) с автоматическими панелями переключения нагрузки (АППН) обычно используются внешние схемы байпас.

Такие устройства, как стабилизаторы напряжения большой мощности также могут иметь встроенные обходные цепи, но чаще всего их байпас выполнен в виде отдельного кабинета, то есть внешнего блока.

В источниках бесперебойного питания (ИБП) используются как внутренние (встроенные) так и внешние схемы байпас. Из встроенных наилучшими характеристиками обладает так называемый

статический байпас. У него нулевое время переключения инвертор – байпас и обратно. Статическим байпасом оснащены все ИБП средней мощности (симисорная или симисторно-релейная схема байпас) и большой мощности (симисторная схема байпас). В ИБП малой мощности чаще всего используют релейный байпас. Помимо статического байпас все мощные ИБП и большинство ИБП средней мощности имеют ручной байпас.



По способам исполнения внешние схемы байпас можно разделить на следующие типы:

• Фирменные заводские шкафы байпас, выпускаемые заводами-изготовителями ИБП, стабилизаторов и др. СБП и поставляемые опционально за дополнительную плату. Такой фирменный шкаф байпас также является неотъемлемой частью параллельной системы ИБП.
• Стандартные автоматы ввода резерва (АВР) на контакторах или полупроводниках (статические переключатели, статические АВР), а также байпасные шкафы сторонних производителей.
• Самостоятельно собранные схемы байпас при строгом соблюдении требований завода-изготовителя оборудования.

При этом могут использоваться любые виды коммутационных устройств: рубильники, автоматы, статические переключатели и др.



По скорости переключения схемы байпас можно классифицировать на два основные типа:

• С нулевым временем переключения.
• С ненулевым времененм переключения.



По степени защиты от обратного напряжения схемы байпас бывают следующих видов:

• «Безопасный» байпас – для включения которого и перехода обратно состояние (режим работы) основного оборудования СБП не имеет значения.
• «Опасный» байпас – для включения которого и возврата обратно необходим строгий контроль режима работы основного оборудования СБП. В этом случае существует опасность выхода оборудования из строя при неквалифицированных действиях персонала (пониженная «дуракоустойчивость»). Такой байпас характерен для промышленных систем с нулевым временем переключения.



По наличию гальванической развязки вход/выход схемы Bypass можно существуют следующие типы:

• Байпас с гальванической изоляцией между входом и выходом.
• Байпас без гальванической изоляции.



По фазности (по количеству полюсов)

• 1п (однополюсный) – 1-фазный
• 2п (двухполюсный) – 1-фаза + нейтраль
• 3п (трехполюсный) – 3-фазный
• 4п (четырехполюсный) – 3-фазы + нейтраль

См. также раздел «ИБП трехфазный».



Внимание!

Во избежании аварии, установка, сборка, эксплуатация систем Bypass должна производиться авторизованным персоналом при строгом соблюдении требований завода-производителя основного оборудования СБП (ИБП, ДГУ, стабилизатор напряжения и др.) с учетом специфики их работы. Необходимо также соблюдать нормативы местных требований (ПУЭ).



Дополнительные материалы для специалистов: статья «Схемы байпас: основные типы и сферы их применения»

Что такое режим байпас в электронной сигарете, варивольт и вариватт

Содержание статьи

Понять, что такое режим байпас в электронной сигарете просто, если на руках есть мех мод и бокс мод. Байпас – это функция, которая переводит бокс мод в режим механического. Качество парения, густота пара в таком случае определяется исключительно зарядом батареи.

Что дает байпас?

Бокс мод изначально ставит парильщика в рамки. Не зря приверженцы классики выбирают механическую классику, а не электронные инновации. После активации режима можно свободно курить на намотках, сопротивление которых начинается от 0.1 Ом, высокой мощности и без каких-либо лимитов.

Другая сторона – в выносливости вэйпа, на которую влияют режимы электронной сигареты. Чрезмерные температурные и «эксплуатационные» нагрузки на электронку чреваты повреждениями, перегораниями аккумуляторов и даже взрывами (хотя официально таких случаев от режима байпас не зарегистрировано).

Чем отличается механический мод от бокса?

Механический мод – это простейший пример электронной сигареты. В структуре лежит аккумулятор (источник питания), коннектор, атомайзер, бак для жидкости и дрип тип. Классический вариант без каких-либо плат и других электронных дополнений.

Выбрать мех мод выгодно по следующим причинам:

• Компактные размеры и приемлемая цена. Премиумные мехмоды в цене обгоняют мехмоды, но покупают их в основном не для парения. Стандартные вэйпы обойдутся в разы дешевле электроники. К тому же это миниатюрные и удобные девайсы, отличающиеся малым весом.
• Механический вейп дает парить на любом типе намоток. Это ключевое преимущество. На боксах выбор ограничен ввиду функциональных характеристик электронной платы.
• На мехмодах можно вэйпить на низкоомных намотках и в том числе пережить неумелые попытки новичка. На первых порах намотать хорошую спираль трудно — понадобится практика.
• Устройства надежны за счет простой конфигурации. Внутри не перегорит плата, любые детали легко поменять своими руками, что сокращает затраты, время, а главное – помогает парить без вынужденных перерывов.

В достоинствах модов механического типа – недостатки. Проверить это легко. Достаточно сделать сабомную намотку, которую не поддерживает аккумулятор, и батарея перегреется, а в худшем случае взорвется.

Еще один недостаток – неравномерное парение. Чем ниже уровень заряда аккумулятора, тем меньше пара и соответственно удовольствия от пользования.

Почему боксмод с байпас режимом – оптимальный вариант?

Бокс – это источник питания с электронной платой, к которому прикручивается бак с испарителем. Моды различаются по мощности, количеству аккумуляторных батарей, материалам изготовления и, конечно же, функционалу прошивки.

Ключевое отличие от механического – множество опций, с помощью которых можно управлять процессом парения. Самые простые: ВариВольт, обеспечивающий контроль напряжения, и ВариВатт, через который контролируется передаваемая мощность.

К преимуществам боксмодов относятся:

• Разнообразие настроек. Механика все же унифицирована и практически одинакова. Боксмоды – это инструмент в руках опытного вэйпера и удобство для новичка. Профессионал адаптирует девайс к своим предпочтениям, а начинающий парильщик не сожжет аккумулятор из-за банального незнания.
• Высокий уровень безопасности. В боксах реализованы уровни защиты. Это функции платы, которые предупреждают перезарядку аккумулятора, критический перезаряд батареи, исключают короткие замыкания и взрывы.
• Линейность парения. Благодаря контролю ресурса стабилизируется подаваемое напряжение. Это значит, что парение проходит с одинаковым количеством пара практически на любом уровне заряде батареи. Если на моде есть дисплей, можно следить за степенью разряда.
• Недостатки боксмодов спорные. С одной стороны девайс с электронной платой никогда не выдаст столько мощности, как механический вариант, с другой не убьем аккумулятор, замена которого всегда проблематична.
• Очевидный минус – габариты. Боксмоды обычно громоздкие и неуклюжие, хотя для кого-то это и преимущество – вариант выделиться среди толпы.

Как не сжечь мехмод?

Механический мод проживет дольше, если соблюдать классические правила парения. Слишком частые и глубокие затяжки, как правило, не ведут ни к чему хорошему. Чем меньше перегревается атомайзер, тем дольше служит аккумулятор. Передышки дают моду остыть.

Лучше делать долгие и омные затяжки, чем короткие и еле ощутимые. Мехмоды с мощными батареями в принципе для этого и созданы. Попускать пару просто так можно на боксах или в крайнем случае на бюджетных одноразовых девайсах.

Ключевое значение имеет сопротивление спирали и подаваемое напряжение от аккумулятора. Важно, чтобы эти параметры соответствовали друг другу. В противном случае аккумулятор не выдержит и придет в негодность. На бокс модах для этого плата полностью блокирует работу устройства и исключает критические поломки.

Определить, что такое режим байпаса в электронной сигарете, помогает именно сопротивление, ведь подбирается подобный параметр только для мехмодов, а отнюдь не для бокс модов, где электронная плата уже контролирует данные параметры.

Соотношение параметров рассчитывается по следующим показателям:

• Малое сопротивление дает больше нагрузки. Если делать минимальное сопротивление, то повышается нагрузка на зарядную батарею. Соответственно мехмод может попросту взорваться, если на атомайзере установлено две спирали и выбран несоответствующий материал намотки. Разные материалы выдают разное сопротивление.
• Большое сопротивление снижает нагрузку. Повысить сопротивление спирали легко. Во-первых, следует использовать одну спираль, во-вторых, стоит отказаться от двойных намоток. Важно помнить и то, что чем больше параллельных спиралей, тем ближе сопротивление к нулю, а это означает понижение параметров.

Когда режим байпас – это актуально?

Наличие байпаса актуально и практично. Это удобно, когда надоело стандартное парение и хочется чего-то необычного. Если парить на мехмоде не постоянно, а лишь пару часов, вряд ли электронное устройство получит серьезные повреждения.

Байпас – это возможность индивидуально подобраться способы парения. Благодаря этому можно самостоятельно контролировать затяжку и количество пара, а не подстраиваться под ограничения, установленные в прошивке платы. Это интересно для тех, кто предпочитает экспериментировать а не идти стереотипами.

Важный момент – тестирование жидкостей. На мехмоде, где задействуется весь потенциал жижи можно прочувствовать весь вкус состава, особенно если смесь многокомпонентная. Лучше если мод снабжается мощной дрипкой с двумя спиралями и двойной намоткой. Это даст густой пар, полную палитру вкуса и яркие ощущения.

Почему лучше делать ставку на бренд?

Покупать байпас-мод лучше от поверенных производителей. Дорогостоящие устройства соответствуют передовым стандартам и дают полностью прочувствовать возможности вейпа в байпасе. Дешевые часто не активируют байпас полностью. Эта функция и вовсе может быть «декоративной».





Facebook

Twitter

Вконтакте

Одноклассники

Google+

bypass — это… Что такое bypass?



байпас
1. Режим работы источника бесперебойного питания (ИБП) в котором вход ИБП напрямую или через корректирующие и фильтрующие цепи соединен с выходом ИБП. В таком режиме ИБП практически не способен влиять на качество выходного напряжения. В режим байпаса ИБП переводят либо принудительно с панели управления, либо ИБП переходит в этот режим самостоятельно при перегрузке или неисправности.

2. Часть схемы ИБП, обеспечивающая работу режима байпас.
Различают электронный (статический байпас) и механической (сервисный байпас). Электронный байпас защищает нагрузку ИБП от перегрузки, а оборудование от отключения питания при аварии в ИБП. Механический байпас предназначен для отключения ИБП от сети при обслуживании без отключения защищаемого оборудования.
[http://www.radistr.ru/misc/document423.phtml]

EN

by-pass
Functional UPS module that connects the load of an On-Line UPS directly to mains in case of overload or UPS failure.
[http://www.upsonnet.com/UPS-Glossary/]

Байпас в ИБП с двойным преобразованием



Схема байпаса

Байпас является обязательным элементом ИБП двойного преобразования большой и средней мощности.
Байпас предназначен для соединения выхода ИБП (т. е. нагрузки) с входом ИБП (т. е. с питающей сетью), минуя схему ИБП.
Байпас представляет собой комбинированное электронно-механическое устрой­ство, состоящее из так называемого статического байпаса и ручного (механическо­го,т. е. контактного) байпаса.

Статический байпас — это ключ из встречно-паралельно включенных тиристоров. Включение (переход в режим Байпас) и отключение ключа осуществляется автоматически от системы управления ИБП при возникновении перегрузки или при разряде батарей, а также при переходе ИБП в экономичный режим работы. При коммутации байпаса напряжение инвертора синхронизировано с напряжением на входе байпаса (т. е. с напряжением питающей сети), что позволяет переключать нагрузку с инвертора на байпас и обратно «без разрыва синусоиды».

Используется также термин автоматический байпас.
В некоторых случаях байпас применяют при первом включении оборудования, когда пусковая мощность нагрузки превышает мощность ИБП.

Ручной (механический, т. е. контактный) байпас представляет собой контактный выключатель нагрузки, шунтирующий статический байпас. Он предназначен для вывода ИБП из работы со снятием напряжения с элементов ИБП. При включенном ручном байпасе питание нагрузки осуществляется через цепь «вход байпаса-ручной байпас-выход ИБП». Остальные элементы ИБП: выпрямитель, инвертор, аккумуляторная батарея (АБ), ста­тический байпас — на время включения ручного байпаса могут быть обесточены (отключены от сетевого питания и нагрузки) для ремонта, регулировок, осмотров и т. д.
Об отключении АБ можно говорить с некоторой натяжкой, поскольку АБ в заряжен­ном состоянии является мощным источником постоянного напряжения, пред­ставляющим опасность для обслуживающего персонала. По классификации «Меж­отраслевых правил по охране труда (правила безопасности) при эксплуатации элек­троустановок» работы с АБ следует относить к виду работ с частичным снятием на­пряжения. При необходимости замены аккумуляторов АБ ИБП переводят на руч­ной байпас, специальным инструментом разделяют АБ на отдельные аккумуля­торы, после чего опасность поражения электрическим током устраняется.

При работе в режиме Байпас ИБП не имеет возможно­сти обеспечивать бесперебойное питание потребителей. Такой режим должен сопровождаться административно-техническими мероприятиями для исключения нежелательных последствий для потребителей. Самая простая мера — проведение профилактических и ремонтных ра­бот в то время, когда потребители не работают.

Таким образом байпас позволяет:

• отключать ИБП от нагрузки на время проведения ремонта и регулировок, продолжая питать нагрузку от питающей сети, а поокончания ремонта вновь подключать нагрузку к ИБП,
• переключать нагрузку с инвертора на байпас при возникновении перегрузок, ко­ротких замыканий на выходе ИБП, при разряде аккумуляторной батареи;
• переключать нагрузку с инвертора на байпас при нормальном качестве электроэнергии в питаю­щей сети, что позволяет уменьшить потери электроэнергии в ИБП (экономичный режим работы).

[http://electromaster.ru/modules/myarticles/article.php?storyid=365 с изменениями, а также http://market.yandex.ru/faq.xml?CAT_ID=969705&hid=91082#Hc0m8v096s7a9itBy-pass]

Тематики

• источники и системы электропитания

EN

байпас (в источнике бесперебойного питания)



байпас
1. Режим работы источника бесперебойного питания (ИБП) в котором вход ИБП напрямую или через корректирующие и фильтрующие цепи соединен с выходом ИБП. В таком режиме ИБП практически не способен влиять на качество выходного напряжения. В режим байпаса ИБП переводят либо принудительно с панели управления, либо ИБП переходит в этот режим самостоятельно при перегрузке или неисправности.

2. Часть схемы ИБП, обеспечивающая работу режима байпас.
Различают электронный (статический байпас) и механической (сервисный байпас). Электронный байпас защищает нагрузку ИБП от перегрузки, а оборудование от отключения питания при аварии в ИБП. Механический байпас предназначен для отключения ИБП от сети при обслуживании без отключения защищаемого оборудования.
[http://www.radistr.ru/misc/document423.phtml]

EN

by-pass
Functional UPS module that connects the load of an On-Line UPS directly to mains in case of overload or UPS failure.
[http://www.upsonnet.com/UPS-Glossary/]

Байпас в ИБП с двойным преобразованием



Схема байпаса

Байпас является обязательным элементом ИБП двойного преобразования большой и средней мощности.
Байпас предназначен для соединения выхода ИБП (т. е. нагрузки) с входом ИБП (т. е. с питающей сетью), минуя схему ИБП.
Байпас представляет собой комбинированное электронно-механическое устрой­ство, состоящее из так называемого статического байпаса и ручного (механическо­го,т. е. контактного) байпаса.

Статический байпас — это ключ из встречно-паралельно включенных тиристоров. Включение (переход в режим Байпас) и отключение ключа осуществляется автоматически от системы управления ИБП при возникновении перегрузки или при разряде батарей, а также при переходе ИБП в экономичный режим работы. При коммутации байпаса напряжение инвертора синхронизировано с напряжением на входе байпаса (т. е. с напряжением питающей сети), что позволяет переключать нагрузку с инвертора на байпас и обратно «без разрыва синусоиды».

Используется также термин автоматический байпас.
В некоторых случаях байпас применяют при первом включении оборудования, когда пусковая мощность нагрузки превышает мощность ИБП.

Ручной (механический, т. е. контактный) байпас представляет собой контактный выключатель нагрузки, шунтирующий статический байпас. Он предназначен для вывода ИБП из работы со снятием напряжения с элементов ИБП. При включенном ручном байпасе питание нагрузки осуществляется через цепь «вход байпаса-ручной байпас-выход ИБП». Остальные элементы ИБП: выпрямитель, инвертор, аккумуляторная батарея (АБ), ста­тический байпас — на время включения ручного байпаса могут быть обесточены (отключены от сетевого питания и нагрузки) для ремонта, регулировок, осмотров и т. д.
Об отключении АБ можно говорить с некоторой натяжкой, поскольку АБ в заряжен­ном состоянии является мощным источником постоянного напряжения, пред­ставляющим опасность для обслуживающего персонала. По классификации «Меж­отраслевых правил по охране труда (правила безопасности) при эксплуатации элек­троустановок» работы с АБ следует относить к виду работ с частичным снятием на­пряжения. При необходимости замены аккумуляторов АБ ИБП переводят на руч­ной байпас, специальным инструментом разделяют АБ на отдельные аккумуля­торы, после чего опасность поражения электрическим током устраняется.

При работе в режиме Байпас ИБП не имеет возможно­сти обеспечивать бесперебойное питание потребителей. Такой режим должен сопровождаться административно-техническими мероприятиями для исключения нежелательных последствий для потребителей. Самая простая мера — проведение профилактических и ремонтных ра­бот в то время, когда потребители не работают.

Таким образом байпас позволяет:

• отключать ИБП от нагрузки на время проведения ремонта и регулировок, продолжая питать нагрузку от питающей сети, а поокончания ремонта вновь подключать нагрузку к ИБП,
• переключать нагрузку с инвертора на байпас при возникновении перегрузок, ко­ротких замыканий на выходе ИБП, при разряде аккумуляторной батареи;
• переключать нагрузку с инвертора на байпас при нормальном качестве электроэнергии в питаю­щей сети, что позволяет уменьшить потери электроэнергии в ИБП (экономичный режим работы).

[http://electromaster.ru/modules/myarticles/article.php?storyid=365 с изменениями, а также http://market.yandex.ru/faq.xml?CAT_ID=969705&hid=91082#Hc0m8v096s7a9itBy-pass]
