Регулировка ножниц пластиковых окон: Регулировка фурнитуры окон своими руками – Регулировка окон ПВХ самостоятельно — Клуб Мастеров

Содержание

Регулировка фурнитуры окон своими руками

Если вы решили, что пора отрегулировать ваши пластиковые окна, не стоит сразу вызывать на дом мастера. Прочитав данную статью, вы вполне во всем можете спокойно разобраться и устранить причину неполадки.

Бывают случаи, когда даже недавно установленные ПВХ окна начали работать некорректно, поэтому их необходимо отрегулировать. Это понадобится, если после установки окна деформировались из-за влияния на них внешних факторов, либо произошла ошибка в процессе монтажа оконных конструкций. Более того, даже если очень аккуратно пользоваться окнами, они могут со временем начать клинить или плохо работать.

Различные неполадки, выявленные в процессе эксплуатации, будут отрицательно влиять на работу оконных конструкций, а также тепло- и гидроизоляционные свойства, а также на появление сквозняков. Если части окон неплотно прилегают друг к другу, то это является поводом появления шума извне, с чем зачастую прекрасно справлялись окна ПВХ. Чтобы окна вас радовали продолжительное время, нужно наладить фурнитуру окон ПВХ.

Когда следует производить регулировку

Регулировка фурнитуры окон ПВХ своими руками — это вполне несложная работа, которая под силу даже новичку. Нужно подобрать гаечный ключ от 4 до 6 мм и отрегулировать неровность закрывания. Часто встречающимися вариантами могут быть:

  1. Если окна часто открывались и закрывались, наблюдаются случаи провисания створок, которые цепляют оконную раму. Чтобы выставить правильно окно, следует воспользоваться предназначенными винтами, специально предназначенными для регулировки. Для решения данного вопроса следует приподнять оконную створку и отрегулировать, используя горизонтальные и вертикальные элементы.
  2. Бывают ситуации, когда оконные фрамуги смещаются в определенную сторону. Их можно выровнять, обратив внимание на петли, которые должны быть установлены в определенную сторону – правую или левую. Затем, отрегулировать положение строгой вертикальности, используя элементы для регулировки по вертикали и горизонтали.
  3. Сквозняк. Чтобы добиться удовлетворительного прижима створки окна, следует подкрутить запорные цапфы, используя ключи, плоскогубцы, отвертку и так далее. Зачастую владельцы не устанавливают окна с форточками, но именно в зимний период просвежить помещение можно лишь, откидывая окно в режим проветривания. Если морозы сильные, то стандартная щель проветривания может быть большой. Посему, у большинства людей возникает необходимость использования проветривания не на полную мощь. Бывает ситуация, когда в зимний период чувствуется поступление холода извне через уплотнитель. Поэтому, чтобы избежать неприятных ситуаций, необходимо заблаговременно осуществлять ремонтные работы или регулировку окон. Часто бывает, когда верхняя створка окна отсутствует. Для этого используется специальный механизм, который дает возможность устанавливать оконную створку в положение проветривания или открытого окна.
Регулировка оконной фурнитурыРегулировка оконной фурнитуры

Регулируем металлопластиковые окна по прижиму, высоте

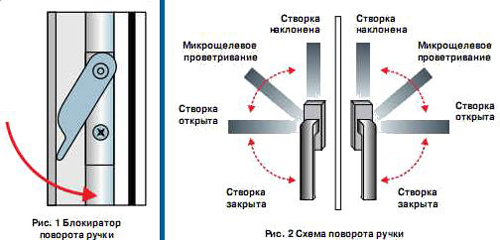

Бывает такое, когда срабатывает блокировка, препятствующая осуществить данное действие, поэтому необходимо втиснуть выступающий язычок на замке ручки. Когда окна открыты, можно увидеть механизм в виде ножниц, он служит для поддержки оконной фрамуги. Применив гаечный ключ в виде шестигранника, отрегулируйте элементы для наладки, которые расположены вверху и внизу оконной рамы.

Иногда наблюдается, когда створка окна недостаточно прижата к оконной раме, значит необходимо произвести настройку прижимного механизма, к которому относятся цапфы и ответные планки. Так как цапфы должны быть расположены близко к уплотнителю, регулировку прижимных элементов нужно производить по периметру створки одинаково.

Замена ручек

В процессе регулирования ПВХ конструкций зачастую настройке подвергаются ручки. Если вы решили заменить ручку, необходимо повернуть пластину в месте крепления ручки и открутить винтовые крепления. Далее, вставить новую ручку, применив монтаж регулятора для открывания ПХВ окна.

Регулирование ручки

Случается, что при открытом положении окна происходит заклинивание ручки – это система блокировки. Она устанавливается во избежание поломки окна. Ставя окно в откидное положение, посредством быстрого или неправильного поворота ручки, может сработать блокировка.

Ручку следует регулировать, если осуществилось неправильное закрытие либо поворот. Но если механизм вышел из строя, ручку следует починить.

Если производитель — AUBI, заклинивание можно исправить. Во-первых, открытое окно должно быть в вертикальном положении. Найдите металлическую пластину, расположенную возле ручки, надавите, и, одновременно, поворачивайте ручку.

Еще существует регулировка оконной фурнитуры Roto на пластиковых окнах своими руками, а также Winkhaus, GU. Например, найдите маленький выступ и надавите на него так, чтобы он расположился параллельно уплотнителю. Если такой метод регулировки не подошел, нужно проверить соприкосновение системы блокировки и ответный механизм.

Регулировка оконной фурнитурыРегулировка оконной фурнитуры

Регулировка ручек на окнах ПВХ

Случается, когда при температурном расширении блокировка не срабатывает. Для этого, откройте окно и найдите в оконной раме ответный элемент, за который цепляет блокиратор. Затем, открутите винты, установите пластиковую прокладку посреди рамы и ответного механизма. Таким образом, блокиратор сцепится с ответным элементом на раме.

Сложности при повороте ручки. Таких вариантов бывает множество – это провисшая створка, высохшая смазка. В последнем варианте лучше смазать весь механизм оконной системы. Если же со смазкой все нормально, следует произвести регулировку петель. Для этого, оконную створку нужно установить перпендикулярно оконной раме и осуществить регулировку верхней петли. Для регулировки верхней петли, следует подкрутить регуляторы, которые влияют на движущий механизм.

Открытие створки в двух режимах

Если открытие оконной фрамуги произошло одновременно в поворотном и откидном режиме, следует перевести ее в режим поворота (оставить вертикально, чтобы верхняя петля осталась прижатой).

В этот момент створка должна быть открытой. Далее, ручка переводится в горизонтальное положение (как при открытии окна). Если блокировка сработала, следует ее отключить, как упоминалось выше.

Сквозит через уплотнитель

Прежде, чем заняться заменой уплотнительного материала, полагая, что он прохудился, прижмите оконную створку к раме и проверьте, не дует ли из окна. Также следует выполнить вариант прижима, как указано выше. Случается, что цапфы не заходят за ответные элементы, поэтому, выкручиваются закрепляющие винты и переставляются несколько ниже.

Если эти решения вам не помогли, вызывайте мастера.

Монтаж пластин для рихтовки

Если в месте расположения петель сквозит, необходимо окно прижать к раме. Для этого нужно насадка вставляется в отверстие нижней петли и проворачивается. О том, как правильно регулируется механизм верхней петли на ножницах, описано выше.

Регулировка оконной фурнитурыРегулировка оконной фурнитуры

Ножницы окон ПВХ — регулировка

Если вдруг профиль выгнулся, необходимо учесть все этапы монтажа: анкеры могли растянуть раму, а средний прижимной механизм перестать работать. Рихтовочные пластины не работают, так как упали или их вообще не установили. Их ставят посреди створки между стеклопакетом и профилем.

Если имеется гарантия, лучше обратиться на фирму, которая устанавливала оконную конструкцию. По истечении гарантии, конечно, лучше поставить пластины самостоятельно. За основу берется пластиковая полоска, идентична размеру стеклопакета.

Строительным шпателем отсоединяем штапик, заведя его в соединение между штапиком и профилем. Внизу вы увидите пластины для рихтовки между рамой и самой створкой. Закройте металлическую часть шпателя, используя пластмассовую подставку аккуратно во избежание повреждения стеклопакета. Стеклопакет лучше пододвинуть, используя шпатель, на 3 – 5 мм, после чего вставить пластины и вернуть стеклопакет на исходные позиции.

Проследите, чтобы пластмассовые пластины не давили на стекла самого стеклопакета во избежание растрескивания стекла.

Ремонтируем фурнитуру в старых ПВХ окнах

Не секрет, что по истечении времени фурнитура забивается пылью и грязью и начинает неправильно работать. Более того, некоторые в процессе ремонта помещения открывают окна и строительная пыль попадает не только на сами окна, но и забивает также фурнитуру, в результате чего она перестает нормально функционировать. В таком случае просто тряпочкой промыть фурнитуру не получится. Для этого можно заказать услуги профессионалов, которые вычистят все элементы для дальнейшего комфортного пользования. Конечно же, можно осуществить чистку и самому.

Регулировка оконной фурнитурыРегулировка оконной фурнитуры

Регулировка верхней петли и ножниц окон ПВХ

Оконную створку и накладки нужно снять с обеих петель. С верхней петли выбейте ось, посредством удара сверху, а с нижней – выньте с помощью плоскогубцев. В этом деле лучше, если помощник будет придерживать тяжелую створку. После снятия створки с петли, следует уложить ее на стол. После чего снимается ручка.

Далее, по периметру оконной створки следует выкрутить шурупы, на которых закреплена фурнитура. После этого следует из паза достать механизмы, а дальше фурнитуру лучше переложить на стол. Используя кисточку, следует промыть каждый элемент, макая ее в ванночку с промывкой.

После промывки следует дождаться полного высыхания всех элементов. Можно воспользоваться дополнительно феном, велонасосом. После этого, смазку для окон, которой необходимо предварительно запастись, нужно смазать все детали, поддающиеся трению и передаточные элементы.

После, можно смело устанавливать фурнитуру на место, прикручивая шурупами, поставить ручку, смазать петли. Конечный этап – навешивание створки.

Меняем уплотнительный элемент

Зачастую уплотнительный материал для окон служит от пяти до десяти лет. Если же уплотнитель прохудился раньше времени, следует, конечно же, купить новый уплотнитель. Если производитель немецкий, то изделие будет служить от десяти до пятнадцати лет, если турецкий, то до пяти. Покупая уплотнитель, следует его тщательно проверить на наличие дефектов, а точнее их отсутствие.

Регулировка фурнитуры оконРегулировка фурнитуры окон

Замена уплотнителя на окнах

Старое уплотнение следует вытащить из паза, который необходимо тщательно промыть и прочистить. После этого паз полностью промазывается клеем, после чего, уплотнитель необходимо завести в паз, не допуская сжимания и растяжения шнура.

Общие правила регулирования окон

Необходимо следить за положением створок в открытом и закрытом состоянии круглогодично. Летом створки лучше опускать для качественного теплообмена. Зимой, чтобы уберечь помещение от сквозняков и промерзания окон, следует добиться полного прилегания створок к оконной раме.

Регулировка окон пвхРегулировка окон пвх

Регулировка оконной фурнитура окон ПВХ

После проведения всех регулировочных работ снова проверьте окна на исправность. Если вы придерживались инструкции, функции окна на открывание/закрывание будут работать легко, у них не будут образовываться зазоры, ну а прижимной уровень по периметру будет одинаковым.

Помимо всего прочего существует противовзломная фурнитура для пластиковых окон, которая убережет вас от проникновения грабителей, особенно если вы проживаете на нижних этажах. Она несколько дороже, и немного отличается от обычной фурнитуры на окна. У них имеются грибковидные цапфы, ответные планки изготавливаются из титана и стали, нижняя петля имеет защитный уголок, ручки усилены замком, а также наличие защитной пластины на поворотном механизме.

Регулировка окон ПВХРегулировка окон ПВХ

Регулировка цапф на пластиковых окон

Важно! Помните, что фурнитура имеет свойство изнашиваться, посему надежность крепления лучше проверять во избежание возникновения разбалтывания. Также очень хорошо будет смазка в виде профилактики, а также периодическая подтяжка всех крепежных элементов.

Если вы будете следить за своими окнами, ухаживать и осуществлять профилактические работы, ваши окна будут служить вам долго, сохраняя свои первозданные функциональные свойства.

Регулировка окон - подробное руководство

В самом начале работ над сайтом, я опубликовал небольшой материал – пособие по регулировке пластиковых окон. Несмотря на короткий и недостаточно содержательный, на мой взгляд, пост, он до сих пор востребован. С тех пор прошло немало лет, и, похоже, пришло время развернуть информацию «в глубину». Так что же можно сделать самостоятельно, а что лучше оставить мастеру?

Содержание:

Что такое регулировка окон
Предварительная диагностика
Регулировка окон по ширине и высоте с помощью ключа
Регулировка щелевых проветривателей
Ответные планки и их правильная установка
Регулировка окон на прижим
Регулировка створок по геометрии, или «переклинка»
Регулировать окна – выгодно
Резюме


Что такое регулировка окон?

О регулировке пластиковых окон, как правило, вспоминают тогда, когда они плохо закрываются или открываются, задевают и заедают, продувают с разных сторон и т.д. То есть, когда окно еще не сломано, но уже «барахлит», и с трудом выполняет свои функции.
Многие считают, что регулировка окна – это простое «подтягивание» цапф и петель фурнитуры, которые нужно «подкручивать» чуть ли не ежегодно. И неудивительно, ведь рано или поздно ваше пластиковое окно снова провисает, и начинает дуть.
Задумайтесь: конструкции из ПВХ ставят в России уже третий десяток лет. Все рассчитано, еще немцами, до мелочей, и испытано на практике. Тем не менее, проблемы у окон наблюдаются одни и те же, из года в год. Почему так происходит? Как отрегулировать окно «раз и навсегда», и возможно ли это?
Отвечаю – да, возможно, если знать, что нужно делать.
Регулировка окна – процесс, конечной целью которого является, не просто устранение основных неисправностей и приведение его в рабочее состояние. Окно должно снова (или впервые) стать таким, каким его задумал и разработал производитель. Это, на самом деле, целый комплекс мер, в котором, вопреки расхожему мнению, винтам и петлям отводится скромная, вспомогательная роль.
За все годы своей работы (уже более 15 лет), я припоминаю только пару случаев, когда окна было целесообразнее заменить, а не ремонтировать. Регулировать окна, даже прослужившие много лет, и «возвращать их в строй» намного выгоднее, чем менять их. Ведь кроме очевидных затрат на покупку новых «стеклопакетов», приходится снова проходить через весь «разгром» монтажных работ, и, нередко, заново делать ремонт в квартире.

Материал будет идти «от простого к сложному». Самую простую регулировку фурнитуры окна, вы без особого труда сделаете самостоятельно (так сказать, немного подкрутите), а, например, разборку створки и исправление ее «геометрии» (то есть формы) я настоятельно рекомендую поручить опытному специалисту.



Диагностика положения створки пластикового окна

Для определения алгоритма будущей регулировки окна, желательно сделать простейшую диагностику. Нужно взять обычный карандаш, и отметить положение углов и средней части створки, как показано на фото.

Диагностика положения створки окна

Затем открыть окно, и измерить, на сколько миллиметров створка «перекрывает» раму. Средняя величина так называемого «нахлеста» должна в норме составлять примерно 8 мм.

Проверка величины нахлеста створки

У правильно собранных и установленных окон, нахлест со всех сторон практически одинаков. Если окно плохо закрывается, после диагностики сразу будет видно, сильно ли оно провисло. Сравнив отметки в нескольких местах, вы получите представление о том, насколько створка перекошена относительно рамы. При небольшом (1-2 мм) отклонении от нормы, достаточно отрегулировать окно, подтянув или ослабив винты на фурнитуре. Если же разница по высоте между углами более 2-3 мм, может понадобиться исправление геометрии створки (делается изнутри, здесь регулировка окна ключом не поможет).

При слишком большом «нахлесте» створка будет постоянно задевать за раму, а при маленьком – из окна будет дуть.



Регулировка положения створки окна с помощью ключа

Если окно плохо закрывается, задевая за раму снизу, сверху или сбоку, самым простым вариантом действий будет отрегулировать его ключом, используя специально предназначенные для этого винты. Как правило, эти ключи не какие-то особые «оконные» – подходящий для наших целей, практически всегда можно найти в ближайшем магазине автозапчастей. Чаще всего нужен обычный «мебельный» шестигранник на 4 мм, но бывают и другие варианты, например, звездочки. Проблема может возникнуть только при регулировке окон нестандартными ключами, но это бывает редко. Например, фирменный ключ для нижних петель фурнитуры Aubi 300, в связи со снятием ее с производства, бывает сложно найти в продаже (впрочем, он есть у большинства опытных мастеров).

Места и направление регулировки окон в разных случаях

Регулировка окна, при провисании и задевании нижнего угла под ручкой

Просевшее вниз окно, при закрывании, обычно приходится «вталкивать» в раму. Чтобы его приподнять, можно использовать два винта – винт регулировки по высоте в нижней петле, и винт регулировки по ширине в верхней петле. Вкручиваем эти винты по часовой стрелке, и угол под ручкой поднимается (с особенностями регулировки нижней петли фурнитуры Aubi 300 можно ознакомиться здесь).

Регулировка окна по высоте

Регулировка окна по ширине

В некоторых системах фурнитуры, например, Winkhaus, верхняя петля может подтягиваться вращением винта против часовой стрелки. На поворотных створках Roto, винт регулировки по ширине находится с противоположной стороны петли, по той же оси.

Регулировка верхней петли Roto по ширине

В системе Aubi 300, вместо винта, имеется фигурная шайба на несколько фиксированных положений.

Регулировка верхней петли Aubi по ширине

Если створка стучит при закрывании об верхнюю ответную планку на раме

Створка задевает за ответную планку

Для устранения стука, вкручиваем винт регулировки верхней петли по ширине, и створка отодвигается от ответной планки.

При задевании боковой стороны окна (по центру), используются винты регулировки по ширине как верхней, так и нижней петли. Створка при этом смещается в сторону петель.

Если задевание происходит над створкой, можно попробовать немного выкрутить винт регулировки по высоте в нижней петле (створка опустится ниже). Проблемы с щелевым проветривателем рассмотрены в следующем разделе.

В окне, при открывании, что-то щелкает между петель? Попробуйте немного приподнять его створку вверх, используя тот же винт подъема по высоте нижней петли. Кроме этого, может понадобиться перестановка соответствующей ответной планки (см. далее).

Вот, собственно, и все, что нужно знать, чтобы отрегулировать окно, немного задевающее за раму.

Если окно провисло сильно, и простая регулировка не помогает (например, при попытке поднять створку, сразу начинается задевание сверху), нужно исправлять его «геометрию». Об особенностях переклинки окон я расскажу в конце статьи.



Регулировка щелевых проветривателей и их ответных планок

Фурнитура, на поворотно-откидных створках, может включать в себя систему 45-градусного щелевого проветривания. При всех своих достоинствах, она требует достаточно точной регулировки окна, нередко являясь причиной заедания, шумов и стуков в механизме. Диагностика данной неисправности порой вызывает затруднения, так как проветриватель обычно находится в верхней части створки, и при работе не виден.

Ответные планки щелевого проветривания различных систем фурнитуры

Для регулировки окна, лучше встать на подоконник или стремянку, и заглянуть сверху створки. При повороте ручки строго горизонтально или вертикально, штырь фурнитуры должен находиться на одинаковом расстоянии (2-3 мм) от центрального выступа планки, не задевая за нее.
Правильное положение ответной планки относительно фурнитуры (на примере MACO):

Ответная планка щелевого проветривателя отрегулирована правильно

Смещение планки или створки, вызывает задевание и стуки.

Щелевой проветриватель отрегулирован неправильно

Для регулировки положения планки, отверстия под саморезы обычно делают овальными. Следует полностью выкрутить их, снять планку и установить ее правильно. Если причиной задевания является смещение створки окна вбок (определяется по нахлесту), используется соответствующий винт в верхней петле.
Пластиковым окнам с фурнитурой ROTO NT, может потребоваться и регулировка створки по высоте.

Неправильная регулировка створки с щелевым проветривателем ROTO

Из-за особенностей конструкции щелевого проветривателя, запорная цапфа фурнитуры работает «впритирку» к планке, и часто задевает за нее. Следует отрегулировать створку с помощью ключа, немного опустив ее вниз, а если это не получается – по геометрии.

Прежде чем переставлять ответные планки на пластиковом окне, нужно убедиться, что створка не перекошена относительно рамы.



Ответные планки прижима и регулировка их положения

Прижим створки пластикового окна обеспечивают ответные планки на раме. Они являются зацепами для запорных цапф механизма, и должны быть установлены правильно.

Проверка положения ответных планок

Вы определили, ровная ли створка, или даже отрегулировали ее «по нахлесту», но из окна все равно дует? Такое часто бывает при неправильном положении ответных планок на раме. Даже на самых современных оконных предприятиях существует «человеческий фактор», не говоря уже о том, что сборка створок и рам обычно происходит на разных участках. В общем случае, расстояние от ответной планки до запорной цапфы пластикового окна должно составлять 3-5 мм (при открытом окне, ручка строго горизонтально).

Ответные планки установлены правильно

Если промежуток существенно больше, створка может попросту не прижиматься до конца, а если его практически нет – при открывании и закрывании окна слышен стук и щелчки.

Неправильно установлена ответная планка со стороны ручки

Особенно часто ошибки происходят при установке планок на поворотно-откидных створках со стороны петель (их не видно, если створка открыта не полностью).

Неправильно установлены ответные планки со стороны петель

Нередки и случаи намеренной перестановки ответных планок монтажниками, после неудачных попыток отрегулировать окно. При снятии такой планки, вы увидите второе отверстие от самореза.

Отверстия под планкой при неудачной попытке регулировки окна

Если створка ровная, и не провисла (нахлест сверху и снизу одинаков), планки следует установить в нужное положение, и закрутить саморезы в новые места. Однако, следует знать, что подобные несоответствия могут свидетельствовать и о серьезной деформации створки. В случае сильного перекоса по диагонали, в первую очередь следует отрегулировать окно по геометрии – тогда и переставлять планки, скорее всего, не потребуется.

При слишком большом расстоянии между запорной цапфой и ответной планкой фурнитура не работает – поэтому из-под уплотнителя дует, а попытки регулировки окна на прижим не приносят результата.



Регулировка окон на прижим

Для начала, нужно ответить себе на вопрос – для чего, собственно, регулировать прижимы? Чтобы устранить продувание – скорее всего, скажете вы. Таких рекомендаций в интернете множество, и, отчасти, они имеют право на существование. Но только при двух, не всегда встречающихся одновременно условиях:
- створки ваших окон не деформировались;
- окнам (или их уплотнителю) более 10 лет.
Тогда регулировка окна на прижим поможет оттянуть на какое-то время замену «уставшей» резины. Если же есть прогиб пластикового профиля больше 2-3 мм, скорее всего, такая регулировка не поможет, а закрываться окно станет гораздо хуже. На практике мне, наоборот, чаще приходится ослаблять прижимы (возвращать в заводское положение), поскольку после регулировки окон по геометрии, герметичность обычно полностью восстанавливается – окно перестает дуть.
Именно поэтому регулировка «зима-лето» не рассматривается в данной статье. Ведь при максимальной нагрузке, да еще и зимой, уплотнитель долго не живет, а за ним и фурнитура, из-за постоянного кручения туда-сюда и повышенного износа, раньше срока потребует замены.
Я считаю абсолютно ненужными никакие регулярные манипуляции с полностью исправными пластиковыми окнами, кроме обязательной ежегодной смазки. Как говорится, не мешай механизму нормально работать:). И отвечаю на вопросы клиентов о сроке их службы так – на наш век хватит!

Простая регулировка окон на прижим, делается следующим образом.

Хотите увеличить плотность прижатия створки – эксцентрик (обычно это и есть запорная цапфа) должен быть установлен точкой (или своей широкой стороной) к уплотнительной резине.

Регулировка окна на увеличение прижима

Если же нужно, наоборот, ослабить прижим, и облегчить ход ручки – поворачиваем точкой (или широкой частью эксцентрика) от резины.

Регулировка окон на уменьшение прижима

У «старой» фурнитуры Roto Centro (та, у которой эксцентрик находится в ответной планке), для регулировки на увеличение прижима, следует повернуть к резине ту часть планки, со стороны которой находится запорная цапфа.

Регулировка фурнитуры Roto Centro

Регулировка Roto Centro со стороны ручки

Цапфы фурнитуры Winkhaus AutoPilot регулируются без ключа, просто руками, путем вытягивания и поворота в нужную сторону.

Регулировка фурнитуры Winkhaus на прижим

Регулировка прижима створки в нижней петле (бывает не у всех окон). Существуют варианты и под звездочку, и под обычную отвертку.

Регулировка прижима нижней петли

Также есть возможность регулировки прижима в верхней петле.

Регулировка прижима верхней петли поворотно-откидной створки

Регулировка прижима верхней петли поворотной створки

Впрочем, последняя регулировка используется крайне редко, так как на продувание через верхние петли степень прижима практически не влияет (в большинстве случаев, в верхней петле воздух постоянно проходит через небольшие зазоры, это нормальная ситуация).

И помните, резиновый уплотнитель окна не рассчитан на постоянную работу в «зимнем» режиме. Будучи сильно «сплющенным», он быстро потеряет эластичность, и окончательно перестанет держать тепло.



Регулировка окон по геометрии («переклинка» створок)

Что происходит со створкой пластикового окна со временем? Упрощенно, основное воздействие на нее оказывают две силы – сила тяжести и сила, скажем так, «трения» (она возникает при закрывании окна).

Силы, действующие на створку окна

Первая превращает прямоугольник пластикового профиля в параллелограмм, вызывая провисание угла под ручкой, и проблемы с открыванием и закрыванием. Также из-за этого возникает продувание сверху широких окон, в районе ручки ухудшается прижим.
Вторая вызывает существенный прогиб «петлевой» вертикальной части створки, из-за бокового давления резины об пластик при закрывании окна. Начинается печально известное продувание между петель, ставшее чуть ли не «визитной карточкой» некачественных пластиковых окон. Иногда прогиб столь велик, что в сочетании с недочетами монтажа, фурнитура со стороны петель просто не входит в зацепление. Окно, фактически, полностью не закрывается, часто при этом даже слышно улицу. Поэтому обычная регулировка цапф окна ключом в этом случае бессмысленна, а замена уплотнителя помогает ненадолго, или не помогает вовсе.
Проблема с перекосом и прогибом профилей имеет и внутренние причины. Дело в том, что прямоугольную форму, нужную для нормальной работы, окну придает стеклопакет. Да-да, все держится на стекле, и специальных регулировочных пластинах.
Вот как должны быть установлены пластины под стеклопакет согласно ГОСТ 30674-99.

Установка регулировочных пластин по ГОСТу

Почему именно так? Рассмотрим простой пример, используя детский конструктор, как модель нашей оконной створки.

Модель створки пластикового окна
Если собрать из планок прямоугольник, он, под действием силы тяжести, при малейшем ослаблении винтов будет стремиться превратиться в параллелограмм (при условии, что одна сторона зафиксирована жестко). Так себя ведет и пластиковая оконная створка без стеклопакета – профили армированы металлом, а в углах усиления нет.
Если же по диагонали установить еще одну планку, то наша «створка» больше не будет провисать, не так ли? Блок из 2-3 склеенных стекол, или стеклопакет, является одним из несущих элементов в конструкции пластикового окна, и должен распирать (или «расклинивать») створку строго определенным образом. Для этого существуют специальные опорные (выравнивающие), и регулировочные пластины (или подкладки).
Подкладки, обозначенные на схеме «ГОСТ» черным цветом, придают створке нужную жесткость, удерживая ее по диагонали. В тех случаях, когда они расположены по-другому, неправильно подобраны по толщине, или отсутствуют (а снаружи их не видно), ни о какой успешной регулировке окна ключом не может быть и речи. Более того, несмотря на ГОСТ, на практике часто требуется устанавливать дополнительные боковые пластины (по центру вертикальных сторон) для предотвращения прогиба, особенно у высоких створок.

Оптимальный вариант установки регулировочных пластин

Регулировочные пластины имеют толщину от 1 до 6 мм, соответствующие их толщине разные цвета, и должны быть установлены плоской частью к стеклопакету. Выпускаются разной ширины, на фото – пластины 32 мм.

Внешний вид регулировочных пластин

Внимание! Далее изложены общие принципы регулировки пластиковых окон «по геометрии». Категорически не рекомендую заниматься этим «домашним мастерам»! Для исправления формы створки, требуется снятие и обратная установка штапиков, а иногда и стеклопакета. Переклинку должен делать специалист по ремонту окон, или хотя бы монтажник с соответствующим опытом, и специальным инструментом. Без практики вы можете помять и поцарапать пластик, а также серьезно порезать руки об острые кромки стекол (либо вообще разбить стеклопакет). Я не несу ответственности за последствия самостоятельной разборки и ремонта окон. Данный раздел носит чисто информационный характер, и поможет вам понять, что должен делать опытный, разбирающийся «в теме» мастер.


При провисании створки

Часто при разборке таких створок обнаруживается, что одной, или нескольких регулировочных пластин нет вообще, либо они находятся не на своих местах, или их толщина подобрана неправильно.

Регулировочные пластины установлены неправильно
В створке отсутствуют регулировочные пластины

Для правильной регулировки окна по высоте, вполне достаточно добиться одинакового «нахлеста» сверху и снизу, путем перестановки и добавления регулировочных пластин подходящей толщины. Иногда достаточно просто сдвинуть уже имеющиеся пластины, как можно ближе к углам, чтобы устранить провисание створки.

Установка регулировочных пластин в угол
До регулировки:
Створка без верхней регулировочной пластины
После регулировки:
Створка двери после переклинки

Внимательный читатель может заметить, что по ГОСТу подкладки устанавливаются на некотором расстоянии от внутреннего угла створки, а на моих фото они прямо в углу. Дело в том, что в реальности жесткость современных металлопластиковых оконных профилей обычно, увы, существенно ниже, чем должна была быть по расчетам немецких инженеров. Поэтому я устанавливаю пластины именно так, чтобы уменьшить деформацию створки (возникающую в основном внизу, из-за веса стеклопакета).

При задевании середины нижней части широкой створки

Широкая створка окна просела

Если широкая створка сильно «трет» снизу, по центру (часто об ответную планку), и плохо закрывается, следует, опять же, переместить нижнюю регулировочную пластину в самый угол, до упора. Нагрузка на профиль снижается, и задевание в большинстве случаев прекращается.

Обратите внимание, что при регулировке окон по геометрии, петли вообще не нужно «крутить» – они остаются в оптимальном, среднем положении.


При продувании

При продувании сбоку (обычно, окно дует между петель), часто бывает необходимо установить дополнительные регулировочные пластины по центру створки.

Дополнительные регулировочные пластины при продувании

Продувание окна между петель

Установка пластин при продувании между петель

Таким образом, створка выравнивается, фурнитура входит в зацепление, уплотнитель прижимается к раме, и продувание прекращается. Если окно дует со стороны ручки, действия аналогичные. Ширина «нахлеста», опять же, проверяется с помощью карандаша (должна быть примерно 8 мм).

Вы, наверное, уже поняли, что главное в регулировке окна по геометрии – это обеспечение равномерного нахлеста створки по всему периметру рамы. Без этого не будет ни нормального прилегания резинового уплотнителя, ни корректной работы фурнитуры. Как ни крути винты, только ими добиться такого результата обычно невозможно.

Переклинкой можно исправить и некоторые ошибки, допущенные при монтаже пластиковых окон. Например, если рама была «растянута» при установке, мастер может немного вытянуть в ту же сторону створку. Таким, сравнительно несложным способом, часто удается обеспечить хороший прижим уплотнителя и устранить продувание, не переделывая монтаж (не нужно ломать, и снова восстанавливать боковые откосы). Визуально, небольшой изгиб створки «бочкой» будет незаметен.

Если даже после всех манипуляций, выравнивания по геометрии и регулировки окна, из него все равно дует – вот тогда, и только тогда, следует менять уплотнитель.



Регулировка окон, сделанная правильно, сбережет не только ваше здоровье, но и ваши деньги.

На момент написания этой статьи, автор ремонтировал окна в доме – новостройке. Довольная хозяйка сообщила, что теперь уменьшит до минимума температуру батарей в квартире, и ежемесячный счет за отопление сразу снизится. Оказалось, что раньше, когда из окон сильно дуло, она была вынуждена платить за обогрев улицы – в доме уже установлены счетчики тепла. Со временем, такие приборы учета появятся во всех квартирах, поэтому затраты на вызов мастера, рано или поздно, многократно окупятся.
Срок службы уплотнителя и фурнитуры пластиковых окон, отрегулированных по геометрии (и поэтому работающих без лишних нагрузок), тоже существенно увеличивается.


Резюме

Простая регулировка окон ключом – по силам практически каждому. Но заниматься этим стоит лишь при мелких неисправностях.
Если же ваши окна очень плохо закрываются, или из них сильно дует, лучше обратиться к опытному специалисту, который всего один раз, грамотно отрегулирует их по геометрии. И можете, как говорится, дальше спать спокойно!

Установка пластин при продувании между петель

Самостоятельная регулировка пластиковых окон

Установка и ремонт окон

Современные пластиковые окна производятся с использованием простой и надежной металлической фурнитуры, которая в течение многих лет без проблем выполняет свои функции даже в заводском состоянии. Однако для большего комфорта иногда требуется регулировка пластиковых окон своими руками — например, для лучшего сохранения тепла в помещении зимой.

Еще одна возможная необходимость — ремонт подвижных частей окна при активном его использовании. Ручка расшатывается, клинит и требует замены, створки — перестают открываться плавно и без усилий; кроме того, время от времени они смещаются и начинают задевать раму. Как отремонтировать или отрегулировать пластиковое окно без вызова мастера?

к содержанию ↑

Необходимый инструмент



Совсем не обязательно тратить деньги на обращение к профессионалам, чтобы исправить пластиковые окна — ремонт и регулировка этих конструкций не требуют даже особого инструмента. Вот, что нужно подготовить:

  • шестигранник диаметром 4 мм — используется также для регулировки велосипедов;
  • отвертка с насадками — Т, ТХ (звезда, для некоторых моделей окон), крестовая;
  • пассатижи;
  • WD-40 или машинное масло.
к содержанию ↑

Основные точки регулировки

Регулировка стеклопакетов производится в четырех основных точках:

  1. Нижняя петля — для настройки положения створки по вертикали и горизонтали.
  2. «Ножницы» у верхней петли — для регулировки угла откидывания створки.
  3. Эксцентрики по всему периметру створки — для регулировки силы прижима к раме.
  4. Ручка.

Регулировать стеклопакеты

к содержанию ↑

Регулировка прижима створки к раме

Работа с оконной фурнитурой имеет целый ряд задач, но чаще всего требуется регулировка пластиковых окон на зиму, заключающаяся в настройке силы прижима створки окна к раме. Производится такая настройка посредством изменения положения цапф, или эксцентриков, которые бывают двух видов в зависимости от модели окна:

  • овальные — регулируются руками или пассатижами;
  • круглые — регулируются при помощи шестигранника.

Эти детали встроены в пазы, в которые при повороте ручки входят ответные планки, цепляются за эксцентрики и прижимают створку к раме. В зависимости от типа фурнитуры ремонт евроокон своими руками предполагает регулировку либо цапф, либо ответных зацепов.

Регулировка окон на зиму

Эксцентрики имеют три положения:

  • ровно по центру паза — стандартный прижим;
  • правее центра — слабый прижим;
  • левее центра — сильный прижим.

Использовать нужно все три позиции, так как регулировать стеклопакеты нужно несколько раз в год — зимой прижимать сильнее, летом — слабее.

Если надолго оставить цапфы в одном положении, это приведет к деформации уплотнителя, и в дальнейшем регулировка перестанет спасать от продувания.

Регулировка пластиковых окон на зиму

Если поддувает со стороны петель, следует отрегулировать навесы. Делается это так:

  • с нижней петли снимается пластиковый колпачок, под которым находится несколько болтов — закручивание перпендикулярного раме приведет к увеличению силы прижатия створки;
  • сверху регулируются ножницы — для этого используется такая же цапфа, как и на створке.





к содержанию ↑

Регулировка положения створки

Иногда установка и ремонт окон включает в себя подстройку положения створки в горизонтальной и вертикальной плоскостях. Отклоняется конструкция от своей стандартной позиции из-за повреждения подвижных частей вследствие долгого пребывания окна в открытом состоянии или из-за неаккуратного обращения с механизмами.

Ремонт евроокон своими руками

к содержанию ↑

Настройка угла откидывания створки при проветривании

Ручка пластикового окна имеет 4 положения, два из которых представляют собой откидывание верхней части створки. Поворот ручки до конца кверху — максимальное откидывание, положение ее между горизонтальной и вертикальной позицией — режим микропроветривания, полезный в сильные морозы.

В некоторых случаях отсутствует — окно откидывается точно на такое же расстояние, как и при полноценном проветривании. Регулировка окон на зиму включает в себя изменение этого расстояния. Для настройки степени прижатия верхней части створки используется цапфа на ножницах.

Делается это таким образом:

  • Окно открывается в режиме проветривания.
  • Если доступа к ножницам в этом положении нет, следует открыть окно сразу в двух режимах — полном открытии и проветривании. Иногда сделать это мешает блокиратор — отключить его можно, вдавив металлический язычок на механизме ручки.
  • Когда ножницы откроются, на них будет видно эксцентрик — такой же, как для регулировки прижима створки. Затягивание его шестигранником уменьшит угол откидывания, ослабление — увеличит.

Когда регулировка фурнитуры пластиковых окон своими руками будет завершена, створка возвращается в начальное положение.

Регулировка пластиковых окон своими руками

к содержанию ↑

Корректировка положения по вертикали

Смещение створки в вертикальной плоскости влияет на удобство открывания и закрывания окна — створка начинает задевать раму, приходится с усилием ее приподнимать или прижимать книзу.

Вертикальное положение створки регулируется при помощи болта на нижней петле. Делается это так:

  • С навеса снимается пластиковый колпачок.
  • Сверху металлической части петли имеется шестигранный болт, идущий параллельно раме. Его ослабление смещает створку вниз, натяжение — поднимает конструкцию.
  • Если окно или балконная дверь имеет большую массу и ширину (от 100 см), для облегчения закрытия используются металлические доводчики. Вместе с корректировкой болта в нижней петле нужно отрегулировать и эту деталь констукции.

Как отрегулировать стеклопакет

к содержанию ↑

Сдвиг створки в горизонтальной плоскости

Как отрегулировать стеклопакет в горизонтальной оси? Для этого используются оба навеса — петля снизу и ножницы сверху.

  • Для регулировки снизу нужно снять с петли пластиковую защиту и подкрутить боковой болт, идущий параллельно раме. Доступ к нему можно получить как со стороны откоса, так и изнутри, со стороны створки. Натяжение болта сдвинет створку вправо, ослабление — влево.
  • Чтобы настроить положение створки сверху, не нужно полностью расправлять ножницы. Следует открыть окно и найти на внутреннем торце створки утопленный шестигранный болт — находится он вблизи верхнего края конструкции. Его ослабление и натяжение таким же образом влияет на положение створки.

Помните, что такая регулировка осуществляется только в открытом положении створки, иначе механизмы можно повредить.



к содержанию ↑

Ремонт и регулировка ручки

Активное использование окна, постоянное воздействие на главный его механизм — ручку — приводит к поломкам разного типа. Вызов мастера в таких случаях не требуется, так как отрегулировать ручку на пластиковом окне очень просто.

к содержанию ↑

Расшатывание

Если ручка разболталась, достаточно подтянуть два болта, спрятанных под пластиковой декоративной накладкой. Для ее демонтажа не требуется инструмент — достаточно потянуть ручку на себя и повернуть деталь на 90 градусов. Болты затягиваются крестовой отверткой, затем фурнитура возвращается на место.



к содержанию ↑

Заедание

Если ручка поворачивается с усилием или не встает в стандартные положения, причиной обычно служит засорение механизмов. В этом случае следует открутить ручку и очистить все подвижные части конструкции аэрозолем WD-40. После этого окно смазывается машинным маслом.

Пластиковые окна — ремонт и регулировка

Регулировка ручки пластикового окна

Кроме того, причиной плохого функционирования окна иногда становится:

  • неправильное положение створок пластиковых окон — ремонт и регулировка своими руками в таком случае заключается в изменении их положения при помощи шестигранного ключа, как описано выше;
  • если ручка плохо встает в положение «закрыто», это говорит о слишком сильном прижатии створки к раме — необходимо отрегулировать цапфы по всему периметру, немного их ослабив.

к содержанию ↑

Заклинивание

Застревание ручки в одном положение — следствие работы блокировочного механизма. Он необходим, чтобы не сломать фурнитуру — металлический язычок блокиратора не дает, к примеру, открыть окно, когда оно находится в режиме проветривания. Однако блокиратор иногда срабатывает и в неподходящий момент, не давая закрыть окно. Происходит это из-за неправильного обращения — слишком резкого изменения положения ручки.

Регулировка ручки пластикового окна в этом случае зависит от производителя фурнитуры:

  • Блокировка отключается следующим образом: створка открывается, около ручки находится металлическая пластина, на которую нужно надавить и повернуть ручку в любую сторону.
  • Maco и другие. Под ручкой имеется стальной язычок, который торчит под углом в режиме блокировки. На него нужно нажать, поставив в позицию «параллельно раме», и изменить положение ручки.
к содержанию ↑

Замена

При повреждении стандартной ручки или необходимости ее замены на запорный механизм возможна установка новой детали своими руками. Делается это очень просто:

  • Со старой ручки снимается пластиковая защита.
  • Откручиваются два крестовых болта.
  • Устанавливается и прикручивается новая ручка.

Такая установка и ремонт фурнитуры пластиковых окон не занимает много времени, а новую деталь можно найти в любом строительном магазине.

Таким образом, справиться с работой сможет каждый, так как отрегулировать пластиковые окна своими руками можно быстро и без использования сложного инструмента.

Самостоятельная регулировка пластиковых окон: пошаговая инструкция

Чтобы устранить неисправности нужно отрегулировать пластиковые окна. Для этого можно вызвать специалистов, а можно сделать все своими силами, соблюдая инструкцию.

Обязательным условием эффективного исполнения функций пластикового окна является правильная регулировка. Она поддерживает плотность притвора, необходимую герметичность, плавность хода створки без перекосов и касания рамы. Первичная регулировка пластиковых окон выполняется монтажниками в процессе их установки. После этого они должны работать без дефектов и нарушений. Однако со временем, появляются небольшие люфты, створки начинают немного провисать. В дальнейшем эти отклонения усиливаются, что мешает нормальной работе конструкции.

Какие инструменты понадобятся?

Чтобы выполнить регулировку пластиковых окон самостоятельно, потребуется довольно простой набор, включающий:

  • Шестигранный ключ № 4;
  • Плоскогубцы;
  • Крестовую и плоскую отвертки;
  • Шуруповерт с набором бит разной формы.

Инструменты из этого набора обычно всегда имеются дома. Исключение может составлять шестигранник, без которого с работой не справиться — это основной регулирующий инструмент. Если вы не знаете, какой ключ нужен для регулировки пластиковых окон, и где его можно найти, то обратитесь в любой магазин мебельной фурнитуры. Шестигранники 4 мм применяются при сборке любой современной корпусной мебели, поэтому найти такой ключ не составит проблемы.

Шуруповерт и отвертки будут нужны для работы с винтовыми соединениями, с помощью которых элементы фурнитуры крепятся к профилю. Плоскогубцы необходимы в качестве вспомогательного инструмента.

Рекомендуется дополнительно подготовить силиконовую смазку для фурнитуры. Кроме того, можно использовать WD-40 или другие подобные аэрозольные смазки.

Основные узлы, нуждающиеся в регулировке

Регулировка может потребоваться любым подвижным элементам фурнитуры пластиковых окон, к которым относятся:

Нижняя поворотная петля

Верхняя петля с поворотно-откидным механизмом

Запорные цапфы

Ремонт и регулировка пластиковых окон своими руками может потребоваться в нескольких точках. В том числе может возникнуть необходимость отрегулировать створку по вертикали, по горизонтали, настроить ее прижим к раме, правильно выставить нижний угол

Когда нужно регулировать пластиковые окна

Регулировка окон требуется при любых нарушениях их нормальной работы. О необходимости ее выполнения могут свидетельствовать следующие признаки:

  • Тугое движение створок;
  • Видимые проседания или перекосы створок;
  • Нарушения герметичности закрытия – появляются щели, дует от окна;
  • Переключение режимов затруднено;
  • Разбалтывание или заклинивание ручек;

При обнаружении таких признаков не рекомендуется затягивать с принятием мер. В большинстве случаев можно отрегулировать пластиковые окна самому и быстро восстановить их нормальную работу. Если же не выполнить регулировку своевременно, достаточно скоро можно столкнуться с серьезной неисправностью оконной конструкции, которая доставит массу неудобств и потребует значительных расходов на ремонт.

Регулировка прижима пластикового окна

Чаще всего приходится выполнять регулировка прижима створки пластикового окна. Этот параметр характеризует силу, с которой створка прижимается к раме в закрытом состоянии. Прижатие створки обеспечивается запорными цапфами, расположенными в ее торцевой части. При повороте ручки цапфы перемещаются по вертикали, заходя в ответную часть, расположенную в проеме рамы, или выходя из него. Когда цапфа полностью заходит за ответную часть, створка прижимается к раме с максимальным усилием. Величина этого усилия и подлежит настройке.

Регулировку прижатия пластиковых окон рекомендуется выполнять не реже двух раз в год, для перевода в зимний и летний режим. Максимальный прижим выставляют на зиму. Он обеспечивает повышенную герметичность и исключает попадание холодного воздуха в комнату из-за недостаточной плотности прикрытия створки. Однако сильный прижим ускоряет износ резиновых уплотнителей, поэтому летом его рекомендуется ослабить.

И также отрегулировать прижим пластикового окна необходимо, если от зоны примыкания створки к раме дует. Причиной этого может быть неправильно настроенное прижатие или износ уплотнителей. Проверить наличие тяги можно при помощи пламени спички или зажигалки, поднесенной к окну. Если пламя колеблется, необходима регулировка.

Пластиковое окно неплотно закрывается — как отрегулировать

Чтобы обеспечить плотность закрывания створки, можно выполнить регулировку прижима пластиковых окон самостоятельно по инструкции.

Цапфа имеет эксцентрик, который нужно поворачивать в определенную сторону для регулировки прижима окна ПВХ. В зависимости от модели применяемой фурнитуры бывают цапфы овальной или цилиндрической формы. В первом случае регулировка выполняется поворотом самой цапфы плоскогубцами. При расположении овала в вертикальном положении обеспечивается минимальная сила прижима, а в вертикальном – максимальная.

Более популярны сегодня цилиндрические цапфы, которые имеют в торце гнезда под шестигранный ключ № 4 со смещением от оси на 2 мм. Отрегулировать прижим пластикового окна в этом случае можно поворотом цапфы при помощи шестигранного ключа. Поворот в левую сторону увеличивает прижатие, а в правую ослабляет его. Максимальное прижатие достигается при таком положении эксцентрика, когда гнездо под ключ расположено со стороны внешней части створки. Минимальный прижим достигается в обратном положении эксцентрика — гнездо под ключ расположено со стороны внутренней части створки.

Еще один эксцентрик расположен с нижней стороны пластины поворотно-откидного механизма верхней петли. Его необходимо повернуть аналогично эксцентрикам цапф по периметру створки. Это позволит отрегулировать прижатие в зоне верхней петли. Для доступа к этому эксцентрику окно должно быть открыто в двух положениях. Вначале необходимо открыть створку и перевести ее в режим проветривания, отжав рычажок блокиратора.

Для равномерного прижимания створки по периметру все эксцентрики на цапфах должны стоять в одинаковом положении. Неравномерное прижатие ускоряет износ уплотнителя и приводит к нарушению герметичности закрытого окна.

Как отрегулировать пластиковое окно, чтобы не дуло

В некоторых случаях регулировка цапфы окна не позволяет добиться максимально плотного прижима, и от закрытой створки продолжает дуть. Это происходит при смещении створки по вертикали или горизонтали. В результате часть цапф может не полностью заходить за ответную часть.

Чтобы определить место, где создается неполный прижим, необходимо запомнить места расположения цапф или сделать соответствующие пометки на внутренней стороне профиля створки. После этого окно нужно закрыть и в отмеченных местах попытаться руками отжать створку от рамы. Если она остается неподвижной, значит цапфа работает нормально. Если же створка подается, и в месте приложения усилия появляется щель, то цапфа не полностью заходит в ответную часть. В таких случаях требуется дополнительная регулировка створки пластикового окна по горизонтали и/или по вертикали.

Регулировка пластикового окна по горизонтали

Чтобы устранить небольшой перекос и смещение створки в горизонтальной плоскости нужно отрегулировать пластиковое окно по горизонтали. Такую регулировку можно выполнять на верхней и нижней петле, в которых имеются специальные гнезда под шестигранник. Поэтому настраивать положение створки можно тем же шестигранным ключом 4 мм, которым выполнялась регулировка цапф на пластиковых окнах.

На нижней петле доступ к гнезду под шестигранник имеется с наружной и с внутренней стороны. Благодаря этому можно регулировать окно как в открытом, так и в закрытом состоянии. При повороте ключа по часовой стрелке створка будет смещаться в сторону, противоположную петле, при этом нижний ее угол с этой стороны будет приподниматься. Поворот ключа против часовой стрелки приводит к смещению створки в сторону петли, а нижний угол с противоположной стороны слегка опускается.

Регулировка створки пластикового окна по горизонтали может выполняться и на верхней петле. В этом случае работа проводится только при открытом окне. На петле необходимо найти гнездо под шестигранник и выполнить поворот при помощи ключа аналогично работе с нижней петлей.

Эти манипуляции позволят смещать верхнюю или нижнюю часть створки по горизонтали до 2 мм. Рекомендуется регулировать створку с ограниченными смещениями — не более 1 мм за один поворот ключа.

Регулировка пластикового окна по вертикали

Самостоятельная регулировка пластиковых окон по вертикали выполняется на нижней петле. Нужное отверстие под шестигранник расположено в верхней части петли, поэтому для доступа к нему необходимо снять декоративный пластиковый колпачок. Для удобства регулировки рекомендуется перевести окно в режим проветривания. Поворотом ключа по часовой стрелке приводит к подъему створки, а против часовой стрелки — к ее опусканию.

Как и с регулировкой по горизонтали, диапазон смещения оконной створки составляет 2 мм.

Замена ручки и регулировка фурнитуры пластикового окна

Помимо недостаточного прижима и продувания, в работе пластикового окна могут возникать и другие проблемы. Часто при эксплуатации могут возникать проблемы с поворотом ручки, которая туго перемещается при переключении режимов или вообще заклинивается в определенном положении. Поэтому владельцам нужно знать, как самому правильно отрегулировать пластиковые окна в подобных случаях.

Одной из распространенных причин таких проблем является неисправность ручки. Чаще всего она просто разбалтывается и начинает шататься. При такой неисправности достаточно подтянуть винты крепления. Для доступа к винтам необходимо поддеть пальцами сверху и снизу декоративную пластиковую накладку на корпусе ручки и повернуть ее горизонтально.

Тугой ход ручки бывает вызван засорением ее механизма. Для удаления загрязнений ручку необходимо снять, открутив винты крепления, и прочистить щеткой или с помощью пылесоса. Посадочное место ручки внутри двери рекомендуется смазать аэрозольной смазкой WD-40 с насадкой. Еще одна причина тугого поворота ручки может заключаться в сильном прижиме створки. Если не требуется поддерживать максимальное прижатие, рекомендуется отрегулировать цапфы, уменьшив усилие.

Если ручка не поворачивается совсем, это чаще всего связано с неправильным срабатыванием блокиратора, который призван не допускать ее поворота при открытой створке. Чтобы разблокировать ручку, нужно найти блокиратор и отжать его. В зависимости от модели используемой фурнитуры блокиратор может быть выполнен в форме клипсы, которая заходит на уплотнитель, или в виде прикрученной под углом к уплотнителю фигурной пластины.

Решением проблемы в случае сильного износа будет замена ручки. Найти новую деталь можно практически в любом строительном магазине или заказать в компании-производителе окон. Все ручки имеют стандартную конструкцию, поэтому с подбором подходящего элемента проблем не возникнет. После этого нужно просто демонтировать старую ручку и поставить на ее место новую.

Туго закрывается пластиковое окно — как отрегулировать

Если пластиковое окно плохо закрывается, самостоятельная регулировка также поможет устранить проблему. Причиной обычно является перекос створки в результате которого она при открывании или закрывании задевает раму. Для решения проблемы нужно устранить перекос регулировкой по вертикали или горизонтали. В первую очередь нужно тщательно осмотреть окно, чтобы установить место, в котором створка соприкасается с рамой. Контакт между поверхностями обычно происходит на нижней грани или на боковой грани створки со стороны, противоположной петлям.

Если створка трет раму снизу, ее нужно отвести вверх и в сторону угла, примыкающего к верхней петле. Для регулировки металлопластикового окна своими руками нужно открыть створку и провернуть регулировочный винт верхней петли по часовой стрелке на несколько оборотов. После этого нужно закрыть створку, снять декоративный колпачок с нижней петли, вставить шестигранный ключ в отверстие регулировочного лифта и провернуть его на несколько оборотов по часовой стрелке. Выполнив регулировку окна ПВХ, нужно проверить ход створки. При необходимости — повторить манипуляции.

Если створка при открывании и закрывании соприкасается с рамой, то регулировка фурнитуры пластикового окна своими руками предусматривает отведение ее в сторону петель. При трении только с нижней стороны боковой грани достаточно будет подкрутить шестигранным ключом регулировочный винт, который находится в нижней части нижней петли сбоку. Если же створка трет раму по всей высоте боковой поверхности, то отводить ее нужно дополнительно в сторону верхней петли. Для этого придется подкручивать регулировочные винты на обеих петлях. После завершения работы нужно проверить ход створки. Если ее трение о раму не устранено до конца, регулировочные манипуляции нужно повторить.

Смазка окон ПВХ

Значительная часть нарушений, при которых требуется регулировка механизма пластиковых окон, возникает из-за его плохой смазки. В новых окнах фурнитура покрыта достаточным количеством смазывающего состава для эффективной работы. Однако со временем эти составы деградируют и теряют свои свойства. Особенно интенсивно эти процессы происходят в домах, которые расположены возле оживленных автомагистралей, промышленных предприятий, других источников загрязнения воздуха. Пыль оседает на подвижных элементах оконной фурнитуры и проникает в смазку, что существенно ухудшает ее качества. Это приводит к заеданию механизмов и их ускоренному износу. Поэтому регулировка старых пластиковых окон всегда предусматривает их смазку.

Чтобы не допустить ускоренного износа фурнитуры и сложного ремонта, нужно выполнять смазку не реже одного раза в год. Лучше всего смазывать окна два раза в год – перед наступлением зимнего и летнего сезонов. Кроме того, смазку рекомендуется выполнять после проведения любой работ по обслуживанию каких-либо элементов фурнитуры, например, после регулировки ножниц пластикового окна, петель или цапф.

Чем смазывать?

В качестве смазки применяют специальные составы для обслуживания пластиковых окон, которые продаются в специализированных магазинах или можно заказать у поставщиков оконных конструкций. Они поставляются во флаконах с удобными насадками, предназначенными для работы с определенными элементами фурнитуры. Если таких специальных смазок нет под рукой можно использовать технический вазелин и любые технические масла, например, масло для швейных машинок. Может также применяться силиконовая смазка или аэрозольные смазочные составы типа WD-40. Не допускается применение пищевых, косметических и других видов масел, которые не предназначены для работы с механизмами.

Чтобы добиться максимального полезного эффекта, смазка должна наноситься на чистые и сухие металлические поверхности. Поэтому после регулировки фурнитуры окон ее необходимо тщательно очистить от любых загрязнений и протереть мягкой материей. Загрязнения из труднодоступных мест удаляются щеткой или губкой. Перед нанесением смазывающего состава оконную фурнитуру рекомендуется дополнительно осмотреть, чтобы убедиться в ее чистоте.

Что смазывать?

Смазка наносится на все подвижные элементы. В том числе смазываются:

  • Цапфы;
  • «Ножницы» пластикового окна;
  • Регулировочные механизмы петель;
  • Крепления;
  • Защелки и т. д.

На каждую из подвижных деталей наносится по несколько капель смазывающего состава. После этого механизму даю поработать в нормальном режиме для равномерного распределения смазки.

Помимо механизмов, необходимо смазывать резиновые уплотнители. Для этого применяют специальный состав. Смазка поддерживает эластичность резины и предотвращает ее рассыхание. Уплотнители лучше обрабатывать два раза в год. Обязательно они смазываются осенью при выполнении регулировки прижима пластикового окна своими руками в зимний режим.

Регулярная смазка оконной фурнитуры продлит срок ее службы, избавит от лишнего ремонта и регулировки. В некоторых случаях она служит альтернативой регулировочным работам. Например, перед тем как отрегулировать пластиковые окна, которые плохо закрываются, рекомендуется смазать фурнитуру. Во многих случаях этого оказывается достаточно для решения проблемы.

Как отрегулировать прижим пластикового окна

Регулировка пластиковых окон своими руками

Оконный блок из ПВХ мало установить в проеме. Его еще необходимо правильно отрегулировать, чтобы створки закрывались плотно и без проблем. Также периодическую регулировку окна потом надо производить самостоятельно или при помощи мастеров по весне и осенью, чтобы перевести его на летний либо зимний режим работы. Причем к этой настройке следует отнестись со всем вниманием. Это нужно не только ради избавления от сквозняков, но и для увеличения срока службы светопрозрачной конструкции.

Содержание

Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

Цапфа окна может быть выставлена в одном из трех положений:

  1. «ЗИМА» – с максимальным прижимом.
  2. «ЛЕТО» – со слабым прижимом.
  3. Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

  • изначально плохой неграмотной настройки оконного блока при установке;
  • естественного износа уплотнителя;
  • неаккуратного и грубого закрывания створок;
  • усадки оконной конструкции;
  • изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

Места регулировки пластикового окна

Верхнюю

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали.

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

Регулировка нижней петли

Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

Как отрегулировать ручку

Ручка на ПВХ оконном блоке фактически никак не регулируется и на степень прижатия створки не влияет. Она не участвует в регулировке окна, а лишь является механизмом притягивания к раме открывающегося полотна, а также перевода последнего в положение на микропроветривание и открытие сверху.

Однако нередко ручка разбалтывается либо начинает заедать. Чтобы ее подтянуть или заменить, достаточно добраться до пары болтов. Они находятся под пластиковой накладкой, расположенной на профиле в основании этой оконной фурнитуры. Данную заглушку нужно слегка оттянуть и провернуть, крепежи сразу оказываются доступными.

Если ручка туго проворачивается либо ее заело, то проблема обычно кроется не в ней, а в петлях и верхнем откидном механизме. Эти элементы окна напрямую связаны между собой. Волне возможна ситуация, когда металлические элементы заржавели. Тогда рычаг внутри профиля не будет давать ручке провернуться. Чтобы избавиться от этой проблемы, нужно смазать петли.

Как исправить неполадки окна

Проблемы с оконными блоками бывают самыми разнообразными. В одних случаях достаточно будет своими руками выполнить простейшую регулировку пластикового окна с подтягиванием настроечных винтов, а в иных придется менять сломавшуюся фурнитуру. Здесь во многом как с отоплением – чаще всего достичь комфортных температур в комнате можно просто подкрутив комнатные термостаты для газовых котлов. Но в ряде ситуаций придется перестраивать существующую отопительную систему с заменой некоторых ее элементов.

Способы регулировки оконной системы

Среди основных неполадок числятся:

  1. Задевание створкой рамного профиля снизу – требуется регулировка по высоте путем затягивания торцевого винта на верхней петле и внутреннего на нижней.
  2. Цепляние створкой рамы сбоку – нужно отрегулировать болт под нижней петлей.
  3. Неплотное прилегание створок – это регулируется цапфами.
  4. Износ или поломка запорных планок – менять, а после заново регулировать все окно.
  5. Заклинивание ручки – сначала следует смазать маслом поворотно-откидной узел сверху и обе петли, однако если не поможет, то полная ее замена.
  6. Поломка оконной ручки – только менять.

Ручку также может заклинить из-за неправильного срабатывания блокиратора. Ничего подтягивать и откручивать здесь не надо. Требуется лишь отвести на торце створки рычажок блокировочного механизма в исходное положение. Заклинившую фурнитуру должно освободить.

Рекомендации по регулировки пластиковой двери балконного блока

Заключение

Самому подрегулировать оконный блок несложно. Подробных видео материалов и инструкций от производителей по этой теме сейчас немало. Однако сезонная осенью/весной регулировка пластикового окна не всегда рекомендована. При затягивании цапф на зимний период уплотнитель излишне сжимается и портится. Если в холода не дует, то лучше ничего не подтягивать. Пусть все остается как есть. Но если створка провисла и цепляется за раму, то взяться за шестигранный ключ или отвертку и подкрутить винты в петлях точно стоит.

Смотрите также видео как отрегулировать пластиковое окно:

Как отрегулировать прижим пластикового окна?

Даже качественные ПВХ окна со временем теряют свою функциональность и нуждаются в техническом обслуживании. Регулировка прижима пластиковых окон позволит избежать многих проблем. Процесс настройки прижима не сложный и при желании можно справиться с ним самостоятельно, главное знать, где и как подтянуть или ослабить крепление.

Показания к регулировке прижима

Активное использование металлопластиковых окон привело к необходимости внедрить в их конструкцию несколько полезных функций и тем самым повысить комфорт пользователям. Окно можно открывать полностью, откидывать створку или выставлять на микропроветривание. Также в некоторые конструкции включено регулирование плотности прижима дверцы в зависимости от сезона. Использование этих нужных функций со временем приводит к разбалтыванию и перекашиванию створки, поломке фурнитуры и трудностям с открытием/закрытием окна. Когда же может понадобиться техническое вмешательство в оконную конструкцию:

  • при закрытии створка цепляет раму;
  • неплотное прилегание створки к раме и появление сквозняка;
  • перекос конструкции из-за проседания окна;
  • необходимо «переключить» окно с зимнего режима на летний и наоборот.

Кроме временного износа окна, регулировка прижима створки окна может понадобиться из-за некачественно проведенного монтажа. Если установка выполнялась мастерами и окно все еще на гарантии, то лучше вызвать специалиста.

Общие принципы регулировки прижима пластиковых окон

Регулировка створок для пластиковых окон возможна в трех направлениях: вертикально, горизонтально и снизу. Благодаря выполнению несложных манипуляций можно добиться нужного положения дверцы в раме и достичь оптимальной степени прижима уплотнителей по периметру рамы.

В зависимости от производителя скрытые элементы фурнитуры и ее внешний вид могут быть разными, но, несмотря на это, общий принцип регулировки неизменен для всех конструкций. Важно придерживаться определенных правил в работе, иначе можно сделать только хуже и окно придется менять полностью.

Как выглядит регулировка прижима пластиковых окон

Выставляя окно в летний или зимний режим, нужно опираться на тип прижимных эксцентриков (специальных элементов, отвечающих за плотность закрывания створки). Цапфы (эксцентрики) выставляются на один из трех режимов: слабый, средний и сильный. В зависимости от того, какой из них будет выбран, будет зависеть и сила прижима. Слабый — будет уместен в летнее время, для обеспечения циркуляции воздуха. Сильный — не даст зимой проникать холодному воздуху с улицы в помещение. Для того чтобы было понятно, в какую сторону направлять поворотный элемент, на большинстве цапф есть специальная отметка — маркер. Если он смотрит внутрь помещения, значит окно выставлено на зиму, если отметка направлена в сторону улицы — летний.

Типы регулировки прижима окон ПВХ

Различают два варианта регулировки окон — по горизонтальной и вертикальной оси. Какой из них будет уместен, зависит от характера проблемы. Можно отрегулировать только верхнюю или нижнюю петлю и все заработает стабильно. Но бывают и такие случаи, когда приходится тратить несколько часов для уравновешивания оконной створки в правильном положении. Чтобы выполнить регулировку, нужно добраться до верхней или нижней петли. На них вы найдете специальные отверстия под шестигранники.

Горизонтальная регулировка

По горизонтальной стороне створка нуждается в регулировке в том случае, если возник скос рамы по высоте. Из-за этого окно может не закрываться или функционировать не так как положено. Такое положение может быть спровоцировано усадкой конструкции, неправильной эксплуатацией окна или ослаблением креплений элементов фурнитуры.

По горизонтали регулируют прижим с помощью верхней или нижней петель. Процесс проводится путем сдвига ближе к петле или дальше от нее. Выполняя регулировку в верхней петле при открытой дверце по часовой стрелке можно усилить прижим и поднять низ окна. Для достижения обратного результата, т. е. для опускания низа створки и ослабления прижима, нужно выполнить манипуляции против часовой стрелки.

Процесс горизонтальной регулировки внизу позволит изменить положение рамы на 2 мм или устранить скос, из-за которого происходило трение дверцы об раму в момент закрывания.

Вертикальная регулировка

Корректировка створки по вертикали позволяет поднять или опустить ее на пару миллиметров. Манипуляции выполняются в нижней навесной петле. Для начала открывается декоративный колпачок петли, под которым спрятано отверстие для шестигранника. Калибровка по часовой стрелке позволит приподнять створку, движение в обратную сторону – опустить.

Необходимые инструменты для регулировки прижима петель пластикового окна

Для выполнения регулировочных работ для прижима пластиковых окон необходимо иметь под рукой набор инструментов. В зависимости от фурнитуры вам понадобится:

  • набор шестигранников;
  • отвертка плоская и крестовая;
  • плоскогубцы;
  • набор «звездочек».

Для регулировки прижима пластиковых окон понадобится набор шестигранников

С помощью этих нехитрых приспособлений модно решить не только с прижимом оконных створок, но и отрегулировать перекосы и неполадки в фурнитуре.

Технология регулировки прижима пластиковых окон

Настройка прижима пластиковых окон выполняется по разным причинам и проводится в нескольких направлениях. Такой регулировкой можно исправить практически все неполадки, связанные с функциональностью оконных блоков. Технология проведения процедуры одинакова для любой ПВХ конструкции. Отличия могут быть только в типе фурнитуры.

Обычно для выполнения работ приглашают специалиста, но если запастись некоторыми знаниями, можно решить проблему самостоятельно. Чтобы понять, нужна ли регулировка, можно поднести к закрытой створке горящую свечку или спичку. Если сквозняк есть, пламя будет колыхаться и нужно усилить прижим.

Как понять, где нужен скрытый прижим окна? Если открыть окно, то на торце двери можно увидеть три эксцентрика. Они и служат элементами для усиления или ослабления прижима. Каким образом ими нужно управлять подробно указано в инструкции от производителя пластиковых оконных конструкций.

Изменение прижима зима-лето

Изменение прижима в направлении зима-лето необходимо пару раз в год, когда наступает смена сезона. Летом желательно чтобы была естественная циркуляция воздуха, зимой нужно обеспечить полную герметичность. Достигается это путем изменения плотности прижима оконной створки. Для этих целей на дверце есть специальный подвижные металлические выступы — цапфы, которые в свою очередь оснащены эксцентриком. Изменяя положение цапф, меняете интенсивность прижима, то есть повышается или снижается теплоизоляция окна. Слабая плотность соответствует летнему времени года, стандартная и сильная — зимнему. В новых окнах ПВХ чаще всего по умолчанию выставлен средний прижим, поэтому перед переходом на зимний период рекомендуется проверить есть ли продувание. Если отсутствует, трогать цапфы не рекомендуется, иначе можно пережать уплотнитель и со временем он утратит свою эластичность.

Изменение прижима зима-лето

Цапфы бывают различного типа. В зависимости от этого подбирается инструмент для работы. Выступающие овальные элементы регулируются с помощью плоскогубцев. Если цапфы круглые и имеют в центре прорезь, то прижим регулируется шестигранником.

Регулируя окно в режимах зима-лето, следите, чтобы все цапфы были выставлены в одном положении. Изменять его нужно не только на наружной створке, но и на внутренней.Ц могут располагаться на внутренне створке, с также снизу и сверху.

Избавляемся от сквозняков

Регулировка прижима окна с целью избавиться от продувания может возникнуть из-за перекоса оконной конструкции. Случается такая неприятность в результате усадки дома. Окно проседает, контакт запорного выступа с ответной пластиной утерян. Здесь процесс корректировки немного отличается. Створку нужно сдвинуть в сторону, чтобы те цапфы, которые не достают до пластин, зацепились за них.

Для начала определяют, какие из металлических выступов не дотягиваются до запорных пластин. Створка осматривается, и запоминаются места, где есть выступы. Окно закрывается. Взявшись рукой за раму дверцы в местах установки цапф, нужно потянуть ее на себя. Если проблем нет, рама остается неподвижной, если есть — будет двигаться. Таким способом проверяется, в каких местах нет контакта, и определяется, как отрегулировать прижим пластикового окна: со смещением влево или вправо. Настройка выполняется на нижней и верхней петлях.

Работая с прижимными механизмами, главное не переусердствовать. Не затягивайте винты слишком туго, иначе рискуете повредить их. Первая регулировка прижима створки окна должна быть минимальной, чтобы не перегнуть уплотнительную резинку. В дальнейшем силу прижима постепенно увеличивают, т. к. регулярные циклы открытия-закрытия окна приводят к износу уплотнительных элементов.

Инструкция по самостоятельной регулировке пластиковых окон

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Пластиковые окна давно зарекомендовали себя в качестве надежных и прочных рам, сохраняющих температурный режим помещения и не позволяющих проникать сквознякам. Многие устанавливают пластик, но не проводят обслуживание и забывают о тонкостях использования в виде перехода на сезонный режим и прочих нужных мелочей.

Правильная регулировка пластиковых окон и своевременный уход – это основа долгой службы, исключающей внезапные дорогие ремонтные работы.

Регулировка створок

Часто регулировка оконной фурнитуры бывает необходимой при низком качестве установочных работ, когда конструкция оказалась не выравненной по вертикали и горизонтали. Также она требуется и в случае естественного износа, когда створки начинают задевать раму и фурнитурные элементы. В случае неплотного прилегания окна начинают пропускать холодный воздух и появляются сквозняки. Инструкция по самостоятельной регулировке пластиковых окон поможет сэкономить существенную сумму на услугах сторонних специалистов.

Для работы понадобятся простые инструменты:

Осмотрите окно на предмет определения установленной фурнитуры, поскольку регулировка будет напрямую зависеть от этого фактора. В одном случае створку нужно будет снять, в другом достаточным будет затягивание крепежного винта.

Настройка по горизонтали и вертикали

По горизонтальной стороне створка подлежит регулировке в случае скоса рамы, спровоцированной усадкой конструкции, неправильным открытием окошка или ослабленных креплений элементов фурнитуры. Для устранения проблемы необходимо в верхнюю оконную петлю вставить шестигранный ключ, поворачивая по часовой стрелке до момента, пока створка не отдалится на достаточное расстояние.

Регулировка верхнего навеса

При этом нижняя часть противоположно стоящего элемента должна заметно опуститься. Регулировка нижней петли осуществляется с внешней стороны. Сдвиги составляют в среднем 2 мм.

Вертикально можно отрегулировать окно с использованием навесной петли, расположенной внизу рамы. С петли снимают защитный колпачок и начинают вращательные движения настраивающего механизма. Движение инструмента по направлению часовой стрелки позволит приподнять створку, движение в обратную сторону – опустит.

Регулирование пластиковых конструкций должно происходить плавно, чтобы механизмы сдвигались не более чем на 1 мм в один подход.

Створка перестала закрываться: решение проблемы

Регулировку прижима необходимо производить, когда окно с трудом переходит из открытого положения в закрытый. Часто причиной выступает устройство замка, не позволяющее повернуть ручку. Точная последовательность действий зависит от конкретного производителя. Одни экземпляры снабжены тонкой пластиной, оснащенной пружиной с внутренней стороны, которую необходимо прижать и повернуть ручку для закрытия окна. Другие экземпляры снабжены язычком под ручкой – при надавливании на него блокировка отрегулированного механизма снимается.

В ситуации, когда окно по-прежнему не желает закрываться, потребуется небольшой ремонт. Необходимо открыть створку, отыскать элемент механизма, который служит зацепкой язычка, открутить и установить с внутренней стороны тонкую пластинку. Решение способствует сдвигу механизма ближе к ответному элементу. В итоге увеличится площадь касания, позволив без труда закрыть окно.

Регулировка плотности прижима

Прижим пластикового окна настраивать достаточно просто, если соблюдать простую последовательность действий. Найдите в области ручки, расположенной у бокового торца, систему эксцентриков, которые служат главным регулировочным инструментом.

Зимний и летний режим настраивается с помощью цапф

Их внешнее исполнение может быть несколько различным в зависимости от изготовителя окошка, но принцип действий одинаков, какой бы ни была их разновидность.

При помощи ключа-шестигранника или плоскогубцев настраивается нужная степень прижатия створки путем вращения эксцентриков. В летнее время производители рекомендуют устанавливать слабые режимы, переходя на сильные ближе к зиме. Подробнее об этом читайте в статье про перевод окон в сезонные режимы.

Когда необходимо выполнить регулирование прижатия со стороны оконных петель, нужно обратиться к регулировочному винту, расположенному на нижней части петель. У поворотно-откидных створок делают дополнительную настройку, пользуясь верхней петлей.

Для того чтобы успешно добраться до болта регулировки, расположенного на ножницах рядом с верхней петлей, необходимо открыть окно, надавить на язычок блокировки и установить ручку на режим проветривания. Когда необходимо прижать створку к оконной раме, болт вращается по направлению часовой стрелки. Вращение в обратном направлении ослабит плотность примыкания.

Способ регулировки оконной фурнитуры зависит от компании-производителя, поскольку встречаются разновидности, которые корректируются отвертками, расположенными на стороне ручек. К другим подходят только шестигранники. С целью увеличения прижима планка аккуратно смещается на уличную сторону. Если посмотреть на петли, можно заметить выдвигаемые прижимные элементы. Меньшее выдвижение обеспечит слабое прилегание, а большее плотно прижмет створку к раме.

Очистка фурнитуры от скопившейся пыли

Раз в 5-7 лет окна нуждаются в глубоком очищении от скопившейся грязи в труднодоступных местах. Своевременно не почистив их, рано или поздно вам придется их ремонтировать, поскольку функционирование будет нарушено. Ремонт достаточно трудоемок в плане веса конструкции, поэтому желательно проводить работы с помощниками.

Схема регулировки элементов для приведения их в чистоту и порядок:

  1. снять створку с петель, убрав накладные элементы рамы;
  2. вынуть верхнюю ось;
  3. убрать створку с нижних петель;
  4. аккуратно отставить в сторону.

Снятие элементов необходимо производить с помощником

Поверхность створки тщательно осматривают и откручивают закрепленные на ней шурупы. Детали механизма хорошо промывают, желательно с использованием специализированных растворов, которые легко наносить с помощью кисти. После этого конструкция хорошо просушивается на свежем воздухе или при помощи холодного воздуха из фена. На каждый движущий механизм наносится смазка. Фурнитура собирается в обратном порядке и устанавливается на исходное место.

Перед сборкой окна все элементы фурнитуры необходимо смазать

Ремонтируем оконные ручки

Вопросы по регулировке оконных рам довольно часто связаны с работой ручек, поскольку периодически они могут ломаться или терять функциональность. Важно помнить, что ручки пластикового окна требуют периодического внимания, поскольку чаще других деталей подвергаются скорому износу: иногда им требуется ремонт или полная замена.

Своевременная регулировка – вот лучшее решение проблемы с теряющими функциональность ручками. Так, изрядно расшатанная рукоятка требует подтяжки креплений, провести которую можно в считаные минуты, поскольку данная поломка относится к наиболее простым видам ремонтных работ.

Найдите под ручкой декоративную накладку, выполненную в форме прямоугольника, слегка зацепите пальцами с обоих краёв и поверните на 90°. Под накладкой есть пара болтов, которые необходимо подтянуть отверткой крестовидной формы.

Для поднятия пластинки, прикрывающей болты, не стоит использовать инструменты, поскольку возникает вероятность повредить поверхность профиля и нарушить форму элемента заглушки.

Еще одной частой проблемой является заедание ручки, которая периодически не поворачивается на необходимый угол. В этом случае нужно смазать крепления машинным маслом при помощи ватной палочки. Также подойдет специальный спрей или силиконовая смазка.

Проблему заедания ручки можно решить путем смазывания креплений маслом

Для замены ручка поворачивается на 90° и снимается накладка в виде винтов-держателей. Открученный элемент легко заменить, установив винты в аналогичной последовательности. Ремонт пластиковых окон с полной заменой фурнитуры неизбежен, если ручку основательно заклинило. Случаи крайне редки, но случаются.

Регулировка своими руками не составит большого труда для владельцев, поскольку вся процедура достаточно проста. Важно лишь подойти к настройке с долей ответственности и четко следовать инструкциям.

Регулируем прижим пластиковых окон

Зачастую возникают ситуации, при которых необходимо регулировка прижима пластиковых створок. Проблемы могут проявляться в виде следующих моментов: негерметичное прижимание створок или провисание, многократное подклинивание, трудное закрывание, некачественный монтаж и многое другое. Необходимость в регулировке не всегда зависит от длительности пользования окнами, это может быть связано с процессами усадки жилища. Но не нужно сильно расстраиваться. Для устранения этих неприятностей достаточно лишь провести несложные операции по регулировке прижима. И этому простому процессу очень легко научиться каждому.

Прижим пластикового окна

Как отрегулировать прижим пластикового окна:

Хотя пластиковые окна отличаются своей комфортностью и практичностью в обращении, фурнитура имеет достаточно сложное устройство механических частей, требующие к себе бережной эксплуатации и регулярной профилактики. При появлении вышеперечисленных проблемных ситуаций с окнами необходимо срочно отрегулировать для избегания дальнейшей поломки.

Для этих целей понадобится шестигранный ключ, при помощи которого производится регулирование. Этим ключом нужно производить повороты в одном из 3 направлений:

влево либо вправо;

по отношению к раме вниз либо вверх;

регулировать плотность прижима.

При проведении данных операций можно устранить имеющиеся мелкие недочеты после установки окон, которые иногда возникают даже после работы опытных специалистов.

Регулировка прижима пластикового окна

Для удобства регулировки по всему периметру пластиковых окон располагаются эксцентрики с метками, помогающими найти ориентир для прижима. В случае, когда черточка будет направлена в сторону улицы, это будет указывать на слабый прижим, а в обратном направлении – очень плотный.

Регулировка прижима пластикового окна

Наряду с ключом-шестигранником для регулирования оконных полотен применяют плоскогубцы, гаечный ключ либо специальные пластины, которые находятся на плоскости створок. Выбор «трудового орудия» напрямую связан с конструкциями окон. Если прижимной механизм располагается со стороны нахождения петель, то операцию регулирования окна возможно проводить простой отверткой.

В определении степени прижатия створок окон поможет «язычок» – чем сильнее он выдвинут, тем плотнее прилегают створки.

Для увеличения плотности прижима и уменьшения усилий при закрытии окон, необходимо будет совершить вращательные движения шестигранного ключа против часовой стрелки либо в обратном направлении.

В случаях, когда проблема не устраняется (даже при осуществлении перечисленных методов), то придётся обращаться к мастерам для выполнения серьёзного ремонта пластикового окна. Они заменят уплотнитель для решения данной проблемы.

Регулировка петель пластиковых окон:

Большинство конструкций окон из пластика не предусматривает наличие форточек. Для обеспечения проветривания помещений достаточно будет выставлять створки в «режим проветривания». Однако при этом режиме образуется довольно большой по размеру промежуток между створкой и рамой, и в зимние морозы будет наблюдаться быстрый переход теплого воздуха из комнаты на улицу, при этом помещение может охладиться сверх меры. Для предотвращения такого явления желательно придумать способы уменьшения этого зазора.

Также существует другая крайность, когда в квартирах просто «гуляет» ветер, пропускаемый уплотнителем.

В этих случаях может помочь регулирование прижимы петель либо как крайняя мера их ремонт. В большинстве случаев регулируется лишь одна петля (исключение применяется в откидных окнах, где этим операциям подвергаются и верхняя и нижняя петли).

Процесс регулирования начинается с нахождения места сквозняка. Например, если оно находится вблизи от нижней петли, то находится шестигранник, и сняв с него колпачок, проводят действия, описанные в инструкции (для поднимания окон ключ проворачивается в сторону хода часовой стрелки, а для его опускания – в обратную).

Регулировка петель пластиковых окон

Для прижима верхней петли необходимо будет заранее выставить створку окна в режим «проветривания» (с помощью поворота ручки). Эти действия необходимы для того, чтобы получить доступ к винту, отвечающего за прижим петли. Следует помнить, что окно необходимо будет поддерживать, так как в этом режиме оно висит лишь на одной петле.

Некоторые фирмы комплектуют свои окна блокираторами, которые при проведении операций регулировки необходимо отключить перед открыванием, нажав на него до открывания окна.

Бывают случаи, когда у окон расшатываются ручки. Это тоже достаточно легко исправить самостоятельно. Для этого необходимо немного приподнять пластинку из пластмассы, расположенную в её основании, и осторожно вращать её в любую сторону на 90оС. После этих действий покажутся винты. Их следует подтянуть отверткой до упора.

Но бывает и так, что ручка очень туго поворачивается. Во избегании такой ситуации, достаточно будет произвести смазку фурнитурных механизмов, представленных петлями, прижимными механизмами и эксцентриками. Для смазки применяют машинное масло, примером которого является WD – 40. Смазывание желательно проводить ежегодно, а также рекомендовано проводить проверку фурнитуры на наличие различных дефектов.

Хотя все операции по регулировке пластиковых окон достаточно просты, и их запросто можно сделать самостоятельно, однако, для их проведения желательно ознакомиться и осмыслить все предложенные рекомендации. Если имеются какие-либо сомнения, что не справитесь с решением проблем необходимо обращаться к услугам специалистов.

Как отрегулировать прижим пластикового окна видео:

Регулировка прижима створки пластикового окна

Регулировка пластиковых окон своими руками

Оконный блок из ПВХ мало установить в проеме. Его еще необходимо правильно отрегулировать, чтобы створки закрывались плотно и без проблем. Также периодическую регулировку окна потом надо производить самостоятельно или при помощи мастеров по весне и осенью, чтобы перевести его на летний либо зимний режим работы. Причем к этой настройке следует отнестись со всем вниманием. Это нужно не только ради избавления от сквозняков, но и для увеличения срока службы светопрозрачной конструкции.

Содержание

Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

Цапфа окна может быть выставлена в одном из трех положений:

  1. «ЗИМА» – с максимальным прижимом.
  2. «ЛЕТО» – со слабым прижимом.
  3. Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

  • изначально плохой неграмотной настройки оконного блока при установке;
  • естественного износа уплотнителя;
  • неаккуратного и грубого закрывания створок;
  • усадки оконной конструкции;
  • изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

Места регулировки пластикового окна

Верхнюю

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали.

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

Регулировка нижней петли

Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

Как отрегулировать ручку

Ручка на ПВХ оконном блоке фактически никак не регулируется и на степень прижатия створки не влияет. Она не участвует в регулировке окна, а лишь является механизмом притягивания к раме открывающегося полотна, а также перевода последнего в положение на микропроветривание и открытие сверху.

Однако нередко ручка разбалтывается либо начинает заедать. Чтобы ее подтянуть или заменить, достаточно добраться до пары болтов. Они находятся под пластиковой накладкой, расположенной на профиле в основании этой оконной фурнитуры. Данную заглушку нужно слегка оттянуть и провернуть, крепежи сразу оказываются доступными.

Если ручка туго проворачивается либо ее заело, то проблема обычно кроется не в ней, а в петлях и верхнем откидном механизме. Эти элементы окна напрямую связаны между собой. Волне возможна ситуация, когда металлические элементы заржавели. Тогда рычаг внутри профиля не будет давать ручке провернуться. Чтобы избавиться от этой проблемы, нужно смазать петли.

Как исправить неполадки окна

Проблемы с оконными блоками бывают самыми разнообразными. В одних случаях достаточно будет своими руками выполнить простейшую регулировку пластикового окна с подтягиванием настроечных винтов, а в иных придется менять сломавшуюся фурнитуру. Здесь во многом как с отоплением – чаще всего достичь комфортных температур в комнате можно просто подкрутив комнатные термостаты для газовых котлов. Но в ряде ситуаций придется перестраивать существующую отопительную систему с заменой некоторых ее элементов.

Способы регулировки оконной системы

Среди основных неполадок числятся:

  1. Задевание створкой рамного профиля снизу – требуется регулировка по высоте путем затягивания торцевого винта на верхней петле и внутреннего на нижней.
  2. Цепляние створкой рамы сбоку – нужно отрегулировать болт под нижней петлей.
  3. Неплотное прилегание створок – это регулируется цапфами.
  4. Износ или поломка запорных планок – менять, а после заново регулировать все окно.
  5. Заклинивание ручки – сначала следует смазать маслом поворотно-откидной узел сверху и обе петли, однако если не поможет, то полная ее замена.
  6. Поломка оконной ручки – только менять.

Ручку также может заклинить из-за неправильного срабатывания блокиратора. Ничего подтягивать и откручивать здесь не надо. Требуется лишь отвести на торце створки рычажок блокировочного механизма в исходное положение. Заклинившую фурнитуру должно освободить.

Рекомендации по регулировки пластиковой двери балконного блока

Заключение

Самому подрегулировать оконный блок несложно. Подробных видео материалов и инструкций от производителей по этой теме сейчас немало. Однако сезонная осенью/весной регулировка пластикового окна не всегда рекомендована. При затягивании цапф на зимний период уплотнитель излишне сжимается и портится. Если в холода не дует, то лучше ничего не подтягивать. Пусть все остается как есть. Но если створка провисла и цепляется за раму, то взяться за шестигранный ключ или отвертку и подкрутить винты в петлях точно стоит.

Смотрите также видео как отрегулировать пластиковое окно:

Как отрегулировать прижим пластикового окна?

Даже качественные ПВХ окна со временем теряют свою функциональность и нуждаются в техническом обслуживании. Регулировка прижима пластиковых окон позволит избежать многих проблем. Процесс настройки прижима не сложный и при желании можно справиться с ним самостоятельно, главное знать, где и как подтянуть или ослабить крепление.

Показания к регулировке прижима

Активное использование металлопластиковых окон привело к необходимости внедрить в их конструкцию несколько полезных функций и тем самым повысить комфорт пользователям. Окно можно открывать полностью, откидывать створку или выставлять на микропроветривание. Также в некоторые конструкции включено регулирование плотности прижима дверцы в зависимости от сезона. Использование этих нужных функций со временем приводит к разбалтыванию и перекашиванию створки, поломке фурнитуры и трудностям с открытием/закрытием окна. Когда же может понадобиться техническое вмешательство в оконную конструкцию:

  • при закрытии створка цепляет раму;
  • неплотное прилегание створки к раме и появление сквозняка;
  • перекос конструкции из-за проседания окна;
  • необходимо «переключить» окно с зимнего режима на летний и наоборот.

Кроме временного износа окна, регулировка прижима створки окна может понадобиться из-за некачественно проведенного монтажа. Если установка выполнялась мастерами и окно все еще на гарантии, то лучше вызвать специалиста.

Общие принципы регулировки прижима пластиковых окон

Регулировка створок для пластиковых окон возможна в трех направлениях: вертикально, горизонтально и снизу. Благодаря выполнению несложных манипуляций можно добиться нужного положения дверцы в раме и достичь оптимальной степени прижима уплотнителей по периметру рамы.

В зависимости от производителя скрытые элементы фурнитуры и ее внешний вид могут быть разными, но, несмотря на это, общий принцип регулировки неизменен для всех конструкций. Важно придерживаться определенных правил в работе, иначе можно сделать только хуже и окно придется менять полностью.

Как выглядит регулировка прижима пластиковых окон

Выставляя окно в летний или зимний режим, нужно опираться на тип прижимных эксцентриков (специальных элементов, отвечающих за плотность закрывания створки). Цапфы (эксцентрики) выставляются на один из трех режимов: слабый, средний и сильный. В зависимости от того, какой из них будет выбран, будет зависеть и сила прижима. Слабый — будет уместен в летнее время, для обеспечения циркуляции воздуха. Сильный — не даст зимой проникать холодному воздуху с улицы в помещение. Для того чтобы было понятно, в какую сторону направлять поворотный элемент, на большинстве цапф есть специальная отметка — маркер. Если он смотрит внутрь помещения, значит окно выставлено на зиму, если отметка направлена в сторону улицы — летний.

Типы регулировки прижима окон ПВХ

Различают два варианта регулировки окон — по горизонтальной и вертикальной оси. Какой из них будет уместен, зависит от характера проблемы. Можно отрегулировать только верхнюю или нижнюю петлю и все заработает стабильно. Но бывают и такие случаи, когда приходится тратить несколько часов для уравновешивания оконной створки в правильном положении. Чтобы выполнить регулировку, нужно добраться до верхней или нижней петли. На них вы найдете специальные отверстия под шестигранники.

Горизонтальная регулировка

По горизонтальной стороне створка нуждается в регулировке в том случае, если возник скос рамы по высоте. Из-за этого окно может не закрываться или функционировать не так как положено. Такое положение может быть спровоцировано усадкой конструкции, неправильной эксплуатацией окна или ослаблением креплений элементов фурнитуры.

По горизонтали регулируют прижим с помощью верхней или нижней петель. Процесс проводится путем сдвига ближе к петле или дальше от нее. Выполняя регулировку в верхней петле при открытой дверце по часовой стрелке можно усилить прижим и поднять низ окна. Для достижения обратного результата, т. е. для опускания низа створки и ослабления прижима, нужно выполнить манипуляции против часовой стрелки.

Процесс горизонтальной регулировки внизу позволит изменить положение рамы на 2 мм или устранить скос, из-за которого происходило трение дверцы об раму в момент закрывания.

Вертикальная регулировка

Корректировка створки по вертикали позволяет поднять или опустить ее на пару миллиметров. Манипуляции выполняются в нижней навесной петле. Для начала открывается декоративный колпачок петли, под которым спрятано отверстие для шестигранника. Калибровка по часовой стрелке позволит приподнять створку, движение в обратную сторону – опустить.

Необходимые инструменты для регулировки прижима петель пластикового окна

Для выполнения регулировочных работ для прижима пластиковых окон необходимо иметь под рукой набор инструментов. В зависимости от фурнитуры вам понадобится:

  • набор шестигранников;
  • отвертка плоская и крестовая;
  • плоскогубцы;
  • набор «звездочек».

Для регулировки прижима пластиковых окон понадобится набор шестигранников

С помощью этих нехитрых приспособлений модно решить не только с прижимом оконных створок, но и отрегулировать перекосы и неполадки в фурнитуре.

Технология регулировки прижима пластиковых окон

Настройка прижима пластиковых окон выполняется по разным причинам и проводится в нескольких направлениях. Такой регулировкой можно исправить практически все неполадки, связанные с функциональностью оконных блоков. Технология проведения процедуры одинакова для любой ПВХ конструкции. Отличия могут быть только в типе фурнитуры.

Обычно для выполнения работ приглашают специалиста, но если запастись некоторыми знаниями, можно решить проблему самостоятельно. Чтобы понять, нужна ли регулировка, можно поднести к закрытой створке горящую свечку или спичку. Если сквозняк есть, пламя будет колыхаться и нужно усилить прижим.

Как понять, где нужен скрытый прижим окна? Если открыть окно, то на торце двери можно увидеть три эксцентрика. Они и служат элементами для усиления или ослабления прижима. Каким образом ими нужно управлять подробно указано в инструкции от производителя пластиковых оконных конструкций.

Изменение прижима зима-лето

Изменение прижима в направлении зима-лето необходимо пару раз в год, когда наступает смена сезона. Летом желательно чтобы была естественная циркуляция воздуха, зимой нужно обеспечить полную герметичность. Достигается это путем изменения плотности прижима оконной створки. Для этих целей на дверце есть специальный подвижные металлические выступы — цапфы, которые в свою очередь оснащены эксцентриком. Изменяя положение цапф, меняете интенсивность прижима, то есть повышается или снижается теплоизоляция окна. Слабая плотность соответствует летнему времени года, стандартная и сильная — зимнему. В новых окнах ПВХ чаще всего по умолчанию выставлен средний прижим, поэтому перед переходом на зимний период рекомендуется проверить есть ли продувание. Если отсутствует, трогать цапфы не рекомендуется, иначе можно пережать уплотнитель и со временем он утратит свою эластичность.

Изменение прижима зима-лето

Цапфы бывают различного типа. В зависимости от этого подбирается инструмент для работы. Выступающие овальные элементы регулируются с помощью плоскогубцев. Если цапфы круглые и имеют в центре прорезь, то прижим регулируется шестигранником.

Регулируя окно в режимах зима-лето, следите, чтобы все цапфы были выставлены в одном положении. Изменять его нужно не только на наружной створке, но и на внутренней.Ц могут располагаться на внутренне створке, с также снизу и сверху.

Избавляемся от сквозняков

Регулировка прижима окна с целью избавиться от продувания может возникнуть из-за перекоса оконной конструкции. Случается такая неприятность в результате усадки дома. Окно проседает, контакт запорного выступа с ответной пластиной утерян. Здесь процесс корректировки немного отличается. Створку нужно сдвинуть в сторону, чтобы те цапфы, которые не достают до пластин, зацепились за них.

Для начала определяют, какие из металлических выступов не дотягиваются до запорных пластин. Створка осматривается, и запоминаются места, где есть выступы. Окно закрывается. Взявшись рукой за раму дверцы в местах установки цапф, нужно потянуть ее на себя. Если проблем нет, рама остается неподвижной, если есть — будет двигаться. Таким способом проверяется, в каких местах нет контакта, и определяется, как отрегулировать прижим пластикового окна: со смещением влево или вправо. Настройка выполняется на нижней и верхней петлях.

Работая с прижимными механизмами, главное не переусердствовать. Не затягивайте винты слишком туго, иначе рискуете повредить их. Первая регулировка прижима створки окна должна быть минимальной, чтобы не перегнуть уплотнительную резинку. В дальнейшем силу прижима постепенно увеличивают, т. к. регулярные циклы открытия-закрытия окна приводят к износу уплотнительных элементов.

Инструкция по самостоятельной регулировке пластиковых окон

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Пластиковые окна давно зарекомендовали себя в качестве надежных и прочных рам, сохраняющих температурный режим помещения и не позволяющих проникать сквознякам. Многие устанавливают пластик, но не проводят обслуживание и забывают о тонкостях использования в виде перехода на сезонный режим и прочих нужных мелочей.

Правильная регулировка пластиковых окон и своевременный уход – это основа долгой службы, исключающей внезапные дорогие ремонтные работы.

Регулировка створок

Часто регулировка оконной фурнитуры бывает необходимой при низком качестве установочных работ, когда конструкция оказалась не выравненной по вертикали и горизонтали. Также она требуется и в случае естественного износа, когда створки начинают задевать раму и фурнитурные элементы. В случае неплотного прилегания окна начинают пропускать холодный воздух и появляются сквозняки. Инструкция по самостоятельной регулировке пластиковых окон поможет сэкономить существенную сумму на услугах сторонних специалистов.

Для работы понадобятся простые инструменты:

Осмотрите окно на предмет определения установленной фурнитуры, поскольку регулировка будет напрямую зависеть от этого фактора. В одном случае створку нужно будет снять, в другом достаточным будет затягивание крепежного винта.

Настройка по горизонтали и вертикали

По горизонтальной стороне створка подлежит регулировке в случае скоса рамы, спровоцированной усадкой конструкции, неправильным открытием окошка или ослабленных креплений элементов фурнитуры. Для устранения проблемы необходимо в верхнюю оконную петлю вставить шестигранный ключ, поворачивая по часовой стрелке до момента, пока створка не отдалится на достаточное расстояние.

Регулировка верхнего навеса

При этом нижняя часть противоположно стоящего элемента должна заметно опуститься. Регулировка нижней петли осуществляется с внешней стороны. Сдвиги составляют в среднем 2 мм.

Вертикально можно отрегулировать окно с использованием навесной петли, расположенной внизу рамы. С петли снимают защитный колпачок и начинают вращательные движения настраивающего механизма. Движение инструмента по направлению часовой стрелки позволит приподнять створку, движение в обратную сторону – опустит.

Регулирование пластиковых конструкций должно происходить плавно, чтобы механизмы сдвигались не более чем на 1 мм в один подход.

Створка перестала закрываться: решение проблемы

Регулировку прижима необходимо производить, когда окно с трудом переходит из открытого положения в закрытый. Часто причиной выступает устройство замка, не позволяющее повернуть ручку. Точная последовательность действий зависит от конкретного производителя. Одни экземпляры снабжены тонкой пластиной, оснащенной пружиной с внутренней стороны, которую необходимо прижать и повернуть ручку для закрытия окна. Другие экземпляры снабжены язычком под ручкой – при надавливании на него блокировка отрегулированного механизма снимается.

В ситуации, когда окно по-прежнему не желает закрываться, потребуется небольшой ремонт. Необходимо открыть створку, отыскать элемент механизма, который служит зацепкой язычка, открутить и установить с внутренней стороны тонкую пластинку. Решение способствует сдвигу механизма ближе к ответному элементу. В итоге увеличится площадь касания, позволив без труда закрыть окно.

Регулировка плотности прижима

Прижим пластикового окна настраивать достаточно просто, если соблюдать простую последовательность действий. Найдите в области ручки, расположенной у бокового торца, систему эксцентриков, которые служат главным регулировочным инструментом.

Зимний и летний режим настраивается с помощью цапф

Их внешнее исполнение может быть несколько различным в зависимости от изготовителя окошка, но принцип действий одинаков, какой бы ни была их разновидность.

При помощи ключа-шестигранника или плоскогубцев настраивается нужная степень прижатия створки путем вращения эксцентриков. В летнее время производители рекомендуют устанавливать слабые режимы, переходя на сильные ближе к зиме. Подробнее об этом читайте в статье про перевод окон в сезонные режимы.

Когда необходимо выполнить регулирование прижатия со стороны оконных петель, нужно обратиться к регулировочному винту, расположенному на нижней части петель. У поворотно-откидных створок делают дополнительную настройку, пользуясь верхней петлей.

Для того чтобы успешно добраться до болта регулировки, расположенного на ножницах рядом с верхней петлей, необходимо открыть окно, надавить на язычок блокировки и установить ручку на режим проветривания. Когда необходимо прижать створку к оконной раме, болт вращается по направлению часовой стрелки. Вращение в обратном направлении ослабит плотность примыкания.

Способ регулировки оконной фурнитуры зависит от компании-производителя, поскольку встречаются разновидности, которые корректируются отвертками, расположенными на стороне ручек. К другим подходят только шестигранники. С целью увеличения прижима планка аккуратно смещается на уличную сторону. Если посмотреть на петли, можно заметить выдвигаемые прижимные элементы. Меньшее выдвижение обеспечит слабое прилегание, а большее плотно прижмет створку к раме.

Очистка фурнитуры от скопившейся пыли

Раз в 5-7 лет окна нуждаются в глубоком очищении от скопившейся грязи в труднодоступных местах. Своевременно не почистив их, рано или поздно вам придется их ремонтировать, поскольку функционирование будет нарушено. Ремонт достаточно трудоемок в плане веса конструкции, поэтому желательно проводить работы с помощниками.

Схема регулировки элементов для приведения их в чистоту и порядок:

  1. снять створку с петель, убрав накладные элементы рамы;
  2. вынуть верхнюю ось;
  3. убрать створку с нижних петель;
  4. аккуратно отставить в сторону.

Снятие элементов необходимо производить с помощником

Поверхность створки тщательно осматривают и откручивают закрепленные на ней шурупы. Детали механизма хорошо промывают, желательно с использованием специализированных растворов, которые легко наносить с помощью кисти. После этого конструкция хорошо просушивается на свежем воздухе или при помощи холодного воздуха из фена. На каждый движущий механизм наносится смазка. Фурнитура собирается в обратном порядке и устанавливается на исходное место.

Перед сборкой окна все элементы фурнитуры необходимо смазать

Ремонтируем оконные ручки

Вопросы по регулировке оконных рам довольно часто связаны с работой ручек, поскольку периодически они могут ломаться или терять функциональность. Важно помнить, что ручки пластикового окна требуют периодического внимания, поскольку чаще других деталей подвергаются скорому износу: иногда им требуется ремонт или полная замена.

Своевременная регулировка – вот лучшее решение проблемы с теряющими функциональность ручками. Так, изрядно расшатанная рукоятка требует подтяжки креплений, провести которую можно в считаные минуты, поскольку данная поломка относится к наиболее простым видам ремонтных работ.

Найдите под ручкой декоративную накладку, выполненную в форме прямоугольника, слегка зацепите пальцами с обоих краёв и поверните на 90°. Под накладкой есть пара болтов, которые необходимо подтянуть отверткой крестовидной формы.

Для поднятия пластинки, прикрывающей болты, не стоит использовать инструменты, поскольку возникает вероятность повредить поверхность профиля и нарушить форму элемента заглушки.

Еще одной частой проблемой является заедание ручки, которая периодически не поворачивается на необходимый угол. В этом случае нужно смазать крепления машинным маслом при помощи ватной палочки. Также подойдет специальный спрей или силиконовая смазка.

Проблему заедания ручки можно решить путем смазывания креплений маслом

Для замены ручка поворачивается на 90° и снимается накладка в виде винтов-держателей. Открученный элемент легко заменить, установив винты в аналогичной последовательности. Ремонт пластиковых окон с полной заменой фурнитуры неизбежен, если ручку основательно заклинило. Случаи крайне редки, но случаются.

Регулировка своими руками не составит большого труда для владельцев, поскольку вся процедура достаточно проста. Важно лишь подойти к настройке с долей ответственности и четко следовать инструкциям.

Регулировка пластиковых окон своими руками

В настоящее время уже даже не вызывает сомнений популярность пластиковых окон, ведь они имеют не только высокое качество, но и доступную стоимость. И это не говоря о том, что они просты в использовании и прекрасно защищают от шума. Но, несмотря на это, даже самые качественные окна требуют ухода, поэтому время от времени необходимо вызывать мастера, чтобы он их отрегулировал. Многие задаются вопросом: «Возможна ли регулировка пластиковых окон без вызова мастера?». На самом деле это не так сложно, как может показаться. Поэтому после прочтения этой статьи, вы сами сможете справиться с незначительными неполадками. Помните, что таким образом вы экономите не только деньги, но и время. А теперь давайте перейдем к самой инструкции и рассмотрению основных проблем.

Какие неполадки с окнами могут быть устранены самостоятельно?

Чаще всего можно столкнуться со следующими видами неисправностей, устранить которые вполне можно своими силами:

  • Створка при закрывании задевает раму сбоку или снизу
  • Створка прилегает к раме недостаточно плотно
  • Износ запорных планок
  • Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается
  • Створка закрыта, но окно не закрывается, ручка не поворачивается
  • Сломалась ручка
  • Ручка очень туго поворачивается

Для ремонта нам может понадобиться следующий инструмент:

  • Плоскогубцы
  • Шестигранник (4 мм)
  • Отвёртки (крестовая и плоская)
  • Набор «звёздочек»

Общие принципы регулировки оконных створок

Створки практически всех современных окон ПВХ могут регулироваться в трёх плоскостях, благодаря чему можно добиться правильного положения створок в раме и по всему периметру створки достичь оптимальной степени прижима уплотнителей.

Способы регулировки фурнитуры створки, внешний вид отдельных ее элементов и используемый при регулировке инструмент могут быть различны в зависимости от производителя, в целом же общая схема регулировки выглядит так, как показано на рисунках ниже.

Рисунок 1 — Общие принципы регулировки окон ПВХ Рисунок 2 — Общая схема регулировки пластикового окна Рисунок 3 — Различные варианты регулировки окон

Теперь давайте рассмотрим, что необходимо сделать для того, чтобы устранить неисправность в каждом из вышеперечисленных случаев.

Чем и как отрегулировать пластиковое окно при разных неисправностях

1. Створка при закрывании задевает раму снизу

В этом случае нужно увести створку в направлении верхней петли и вверх. Порядок действий при этом примерно следующий:

  1. Открываем створку.
  2. Поворачиваем шестигранником расположенный возле верхней петли в торце створки регулировочный винт по часовой стрелке на несколько оборотов (рисунок 4).

Рисунок 4 — Регулировка пластикового окна по вертикали

  • Закрываем створку.
  • Снимаем с нижней петли колпачок.
  • Вставляем в неё шестигранник и делаем несколько оборотов по ходу часовой стрелки.
  • Проверяем свободный ход створки, в случае необходимости выполняем регулировку до тех пор, пока не устраним неисправность (рисунок 5).

    Рисунок 5 — Регулировка пластикового окна по вертикали

    2. Створка при закрывании задевает раму сбоку

    В данном случае нужно увести створку в направлении петель, для этого:

      Если бок створки только снизу касается рамы, то будет достаточно увести створку в направлении нижней петли. Это легко сделать при помощи регулировочного винта, находящегося под нижней петлёй (рисунок 6).

    Рисунок 6 — Регулировка профиля по горизонтали

  • В том случае, если бок створки по всей высоте задевает раму, нужно будет также увести створку в направлении верхней петли, как показано на рисунке 3.
  • 3. Износ запорных планок

    Чтобы проверить запорные планки, откройте окно и осмотрите их. Чаще всего располагается по одной планке с каждой стороны по периметру окна. Если заметен износ одной из них, это может говорить о том, что есть неравномерность посадки окна в раме. Для того, чтобы решить проблему, вам понадобиться открыть окно, снять с регулировочных болтов пластиковые заглушки (они находятся на нижней и верхней петлях, с той же стороны, что и створка) и с помощью ключа-шестигранника (четырехмиллиметрового) ослабить сами болты. После этого настройте положение верхней половины окна. В этом вам поможет регулировочный винт. Вначале необходимо отрегулировать всё относительно рамы «влево – вправо», а потом перейти к нижнему винту и заняться регулировкой перемещения «вверх-вниз». Следить за точностью регулировки очень просто. Для этого нужно всего лишь открывать и закрывать окно до тех пор, пока вы не поймете, что створка плотно и равномерно входит в раму.

    4. Створка прилегает к раме недостаточно плотно

    Со стороны ручки на боковом торце створки располагается система эксцентриков, с помощью которой регулируется плотность прижима к раме створки. Они могут иметь различный внешний вид в зависимости от фирмы-производителя, но принцип работы во всех случаях одинаков.

    Вращая эксцентрики плоскогубцами или шестигранником можно настроить необходимую степень прижатия створки к раме. В летний период рекомендуется выполнять слабый прижим, а в зимний — сильный. Если нужно отрегулировать степень прижатия створки окна к раме со стороны петель, сделать это можно при помощи регулировочного винта, находящегося на нижней петле (рисунок 8).

    Рисунок 8 — Регулировка прижима окна

    Если эта створка является поворотно-откидной, то можно отрегулировать дополнительно прижим створки при помощи верхней петли. Чтобы добраться до находящегося на ножницах около верхней петли регулировочного болта (рисунок 9), нужно открыть створку и затем, нажав предварительно на блокиратор (рисунок 11), установить ручку в режим проветривания. Если вам нужно прижать створку к раме, то необходимо вращать болт по часовой стрелке, соответственно ослабить прижим можно, вращая болт против часовой стрелки.

    Рисунок 9 — Регулировка прижима окна ПВХ

    Некоторые виды фурнитуры регулируются исключительно с помощью расположенных со стороны ручки ответок (рисунок 10 — а). Положение ответных планок регулируется при помощи шестигранника. Для увеличения прижима створки окна к раме нужно сместить планку в сторону улицы. На раме со стороны петель также имеются регулируемые шестигранником прижимные механизмы (рисунок 10 — б, в). Чем больше вы выдвините язычок, тем створка будет сильнее прижиматься к раме.

    Рисунок 10 — Регулировка прижима окна с помощью ответок

    5. Ручка заблокировалась при открытой створке в режиме «закрыто», окно не закрывается

    Ручку в целях предотвращения поломки механизмов фурнитуры можно поворачивать лишь тогда, когда створка закрыта. Во избежание случайного поворачивания ручки при открытой створке предусмотрены специальные блокираторы, расположенные под ручкой на торце сворки. В зависимости от фирмы-производителя они тоже бывают различных типов (рисунок 11). Прежде чем разблокировать ручку, нужно нажать на блокиратор.

    Рисунок 11 — Блокировка в режиме «закрыто»

    6. Створка закрыта, но окно не закрывается — ручка не поворачивается

    Если после закрытия створки не поворачивается ручка, то это означает, что сцепление блокиратора с ответным элементом, находящимся на раме, не срабатывает. Данную проблему можно решить двумя способами:

    1. С помощью регулировочного винта, расположенного под нижней петлёй, немного сместить створку в направлении ответной части блокиратора (рисунок 6)
    2. Немного ослабив крепление, вставить между ответной частью блокиратора и рамой любую тонкую пластинку из твёрдого материала.

    Бывает, случается и так, что пластиковое окно не закрывается совсем (например, если окно открылось сразу в двух положениях). Как же быть в таком случае? Читайте мою статью «Не закрывается пластиковое окно — что делать?»

    7. Сломалась ручка

    Для того, чтобы заменить ручку пластикового окна, нужно слегка потянуть накладку ручки на себя и развернуть её на 90 градусов (рисунок 12). Далее, отвернув шурупы, сняв старую ручку и установить на ее место новую, устанавливаем накладку в исходное положение.

    Рисунок 12 — Сломалась ручка окна — как снять и заменить?

    8. Ручка очень туго поворачивается

    Это случается, как правило, из-за недостаточной смазки. Для предотвращения такой ситуации необходимо хотя бы один раз в год смазывать механизмы фурнитуры. Для этих целей можно использовать аэрозольные смазки или машинное масло.

    Стоит заметить, что контроль технического состояния и смазку всех механизмов оконной фурнитуры необходимо осуществлять даже при отсутствии видимых дефектов не реже одного раза в год.

    Если вас заинтересовала регулировка пластиковых окон, полезно помнить что:

    • необходимо периодически проверять, в каком состоянии находятся резиновые уплотнители, чтобы не допустить их износа;
    • если снимаете декоративные пластиковые заглушки, делайте это аккуратно, поскольку они очень хрупкие; следите за тем, чтобы не деформировать их и не раздавить во время проведения основных работ;
    • если у вас деформирована рама или сам оконный проём, то не получится провести регулировку окон самостоятельно;
    • если вы не уверены, что сможете самостоятельно всё сделать, лучше доверить работы проверенному специалисту. Так вы сможете быть уверены в том, что всё выполнено качественно и ничего не понадобиться переделывать.

    Предлагаю посмотреть видео, в котором наглядно показывается, как отрегулировать пластиковое окно своими руками.

    ВИДЕО: Как отрегулировать пластиковое окно (окно ПВХ) своими руками

    Регулировка пластиковых окон самостоятельно, инструкция по регулировке фурнитуры ПВХ окон

    Сегодня я хочу рассказать о том, как регулировать окна из ПВХ. Здесь Вы найдёте как общую инструкцию по регулировке, так и описание основных проблем, и способы их устранения. Надеюсь, что данная инструкция поможет Вам отрегулировать фурнитуру пластиковых окон самостоятельно.

    Общие сведения о регулировки пластиковых окон:

    • Регулировка осуществляется шестигранным ключом 4 мм (№4).

     Шестигранник 4 мм. Регулировка пластиковых окон самостоятельно

    • Регулировка по горизонтали (↔) осуществляется с помощью нижней и верхней петли. Для этого в петлях есть отверстия под шестигранник. Чтобы добраться до регулировки верхней петли, окно нужно открыть.

    Верхняя петля пластикового окна. Регулировка пластиковых окон самостоятельно

    Вращая шестигранник по часовой стрелке, створка притягивается к петле – низ окна противоположный петле поднимается, соответственно вращая против часовой стрелки, створка отодвигается от петли и низ окна, противоположный петле опускается.

    Регулировку с помощью нижней петли можно осуществлять как при закрытом окне с наружной стороны, так и с внутренней стороны при открытом окне. Регулировка происходит аналогично верхней петле.

    Нижняя петля пластикового окна. Регулировка пластиковых окон самостоятельно    Нижняя петля пластикового окна. Регулировка пластиковых окон самостоятельно

    С помощью этих регулировок можно устранить скос или сдвинуть раму, ход регулировки ±2 мм.

    • Регулировка по вертикали (↑↓) происходит при помощи нижней петли, чтобы добраться до регулировочного шестигранника необходимо откинуть колпачок нижней петли.

    Нижняя петля пластикового окна. Регулировка пластиковых окон самостоятельно    Нижняя петля пластикового окна. Регулировка пластиковых окон самостоятельно

    При вращении по часовой стрелке окно поднимается, против часовой – опускается. Ход регулировки ±2 мм.

    • Регулировка прижима створки осуществляется эксцентриками, расположенными по всему периметру окна.

    Эксцентрик, регулирующий прижим пластикового окна. Регулировка пластиковых окон самостоятельно

    Эксцентрики, при повороте ручки, заходят за специальные прижимные площадки, расположенные по периметру рамы.

    Прижимная площадка. Регулировка пластиковых окон самостоятельно

    Чтобы прижать окно плотнее к раме надо вращать эксцентрик по часовой стрелке, чтобы ослабить – против.

    На эксцентрике должна быть риска, по которой можно определить степень прижима, если она направлена к улице, то прижим ослаблен, соответственно, если риска к уплотнителю окна, то окно сильнее прижимается к раме.

    Эксцентрик, регулирующий прижим пластикового окна. Регулировка пластиковых окон самостоятельно    Эксцентрик, регулирующий прижим пластикового окна. Регулировка пластиковых окон самостоятельно

    Бывают эксцентрики, которые вращаются гаечным ключом (плоскогубцами).

    Так же прижим может осуществляться пластинами, которые расположены на створке окна.

    Прижимная площадка. Регулировка пластиковых окон самостоятельно

    Со стороны петель так же существует прижимный механизм, который регулируется шестигранником, чем сильнее выдвинут язычок, расположенный на створке окна, тем сильнее окно прижимается к раме и наоборот. Чтобы выдвинуть язычок, надо вращать шестигранник против часовой стрелки (для окна у которого петли расположены слева, если петли справа, тогда необходимо вращать по часовой стрелке).

    Прижимной механизм. Регулировка пластиковых окон самостоятельно    Прижимной механизм. Регулировка пластиковых окон самостоятельно

    Прижим можно регулировать в зависимости от времени года, летом – ослаблять, зимой – усиливать. Чем сильнее прижим, тем быстрее износятся уплотнитель. Ход регулировки ±0,8 мм.

    • Регулировка прижима петель. В зависимости от фурнитуры можно регулировать прижим только верхней или обеих петель. Для регулировки прижима нижней петли необходимо снять колпачок и вращать болт расположенный перпендикулярно плоскости окна.

    Регулировка прижима верхней петли бывает только у откидных створок. Чтобы добраться до регулировки нужно открыть окно и после этого повернуть ручку в режим проветривания. Необходимо придерживать окно, т.к. оно будет держаться только на нижней петле.

    Регулировка пластиковых окон самостоятельно

    В таком положении можно будет добраться до шестигранника, отвечающего за прижим верхней створки.

    Прижимной механизм верхней петли. Регулировка пластиковых окон самостоятельно

    Возможно, на вашем окне будет блокиратор, который позволяет откидывать створку только в закрытом положении. Они бывают двух типов, в виде рычага и клипсы:

    Предохранитель пластикового окна. Регулировка пластиковых окон самостоятельно    Предохранитель пластикового окна. Регулировка пластиковых окон самостоятельно

    Чтобы откинуть открытое окно, надо нажать на блокиратор и одновременно повернуть ручку в режим проветривания.

    Предохранитель пластикового окна. Регулировка пластиковых окон самостоятельно

    Предохранитель пластикового окна. Регулировка пластиковых окон самостоятельно

    Основные проблемы, которые можно устранить регулировкой фурнитуры окон ПВХ:

    • Низ створки задевает раму. Это возникает из-за провисания створки окна, устраняется с помощью её подъёма. Это можно сделать: вертикальным регулятором, либо одним из горизонтальных.
    • Средняя часть створки задевает раму. Проблема может возникнуть из-за смещения створки по горизонтали (вертикали). Устраняется равномерным смещением створки в нужную сторону с помощью горизонтальных (вертикального) регуляторов.
    • Поддувание из-под уплотнителя устраняется регулировкой прижима створки.
    • Регулировка разболтавшейся ручки. Поверните пластину в основании ручки на 90° и затяните винты отверткой.

    Ремонт ручки пластикового окна. Регулировка пластиковых окон самостоятельно

    Ремонт ручки пластикового окна. Регулировка пластиковых окон самостоятельно

    Под основание ручки так же можно установить пластину регулятора проветривателя «гребенки».

    • С трудом проворачивается ручка. Необходимо смазать все подвижные детали – эксцентрики, прижимные механизмы, петли, а так же прижимные площадки. Смазывать можно машинным маслом с помощью кисточки (ватной палочкой) и маслёнки.

    Перед тем, как задать вопрос, пожалуйста прочитайте статью «Вопросы по окнам», в ней собраны и рассортированы все вопросы и ответы на них, которые были заданы в комментариях ниже. Возможно, Вы найдёте ответ на свой вопрос именно там.

    Делитесь информацией с друзьями в социальных сетях!

    Автор Михаил Путилов, опубликовано 07.02.2010

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
