Виды рубанков и их назначение

Даже сейчас сложно представить себе выполнение каких-либо частных столярных работ без применения специализированных инструментов, по типу рубанка, фуганка, шерхебеля и прочих специальных приспособлений. Каждый из таких видов инструмента имеет свой уникальный характер. Да, сейчас этот инструмент уходит в прошлое, на смену ему приходит массовое производство, где всем заправляют автоматизированные линии, врят ли кто-то из вас делает табуретки в своём гараже, но пора вспомнить уроки труда, и отдать должное старым, добрым рубанкам!

Основными частями рубанка выступают: железко (нож), колодка и клин. В зависимости от размеров, предназначения и оснащения дополнительными приспособлениями рубанки могут разделяться на множество подвидов и типов.

Среди существующих модификаций выделяют:

• ручные (механические) – производятся из пластмассы, металла, дерева или их комбинаций – по своим функциональным возможностям мало чем отличаются, но технические характеристики напрямую зависят от материала изготовления корпуса строительного инструмента;
• электрические – благодаря дополнительному оснащению электрическим двигателем позволяют выполнять большие объемы работ при высокой скорости обработки.

Наибольшую популярность при обработке дерева в домашнем обиходе получили деревянные рубанки.

Первопроходцы в деревянных заготовках

Наиболее яркими представителями ручного столярного инструмента являются:

• Шерхебель – настоящая «тяжелая артиллерия» среди всего разнообразия столярных инструментов. Он широко применяется при строгании древесины, которая ранее не подвергалась обработке. Это достаточно массивное и тяжелое устройство с металлическим корпусом. Основное назначение – грубая первичная обработка с получением изделий необходимого размера (формы) и строгание на большую глубину для снятия толстого слоя древесины. Добиться ровной и гладкой поверхности с помощью шерхебеля не получится. Для этих целей зачастую применяют иные виды рубанков. Конструкция инструмента напоминает внешний вид обычного рубанка, но железко шерхебеля устанавливается под углом в 45 градусов по отношению к подошве и имеет закругленное лезвие. За один раз инструмент снимает слой до 3мм. При этом в местах обработки шерхебеля остаются глубокие ложбины, которые требуют дальнейшего выравнивания. Благодаря оснащению шерхебеля овальной режущей кромкой можно строгать древесину поперек ее волокон без предварительного продольного разрыва. В зависимости от твердости обрабатываемой древесины угол заточки шерхебеля может отличаться;

Чем отличается шерхебель от рубанка?

По сути шерхебель это тот же рубанок, только предназначенный для грубой обработки дерева. От рубанка шерхебель отличается полукруговой заточкой лезвия, а также его шириной – у шерхебеля лезвие меньше, чем у рубанка. При этом оно выступает из колодки на 2-3мм.

• Фуганок – ручной рубанок с двойным резцом. Предназначение устройства – окончательная и точная обработка дерева при выравнивании плоскости значительного объема за счет более длинной колодки, а также для прифуговки кромок. В среднем длина колодки может превышать в 2-3 раза размера стандартного рубанка. Нож фуганка снабжен стружколомателем и ручкой для облегчения работы с устройством. Фуганок может выпускаться, как с одиночным, так и двойным ножом.

Чем отличается фуганок от рубанка?

Главным отличием фуганка от рубанка является количество лезвий: у рубанка – одно, а у фуганка – два. Само строение конструкции фуганка мало чем отличается от рубанка, но его корпус значительно длиннее. Благодаря этому с помощью фуганка можно обработать гораздо большую площадь за меньшее количество времени, чем рубанком.

Согласно существующей классификации столярный инструмент для обработки древесины условно подразделяют на:

• рубанки плоского строгания;
• рубанки фигурного строгания

Основные виды рубанков плоского строгания

• Полуфуганок – укороченная версия фуганка, поскольку значительно уступает его размерам. Колодка или подошва полуфуганка достигает 60см, а ширина резца – до 8см, как и фуганка. Его назначение – обстругивание крупных деталей из дерева.

• Медведка – в отличие от обычных типов рубанков имеет парные боковые поперечные ручки, большую ширину и длину. Железко в  таком инструменте удерживается специальным клином. С медведкой, как правило, работают два человека, одновременно держась вдвоем за ручки. Применяется такая медведка при выстругивании больших площадей древесины, например, доски наружной обшивки домов, потолков или пола. Медведка снимает слой древесины в 1мм.

• Шлифтик – предназначен для завершающей зачистки деревянных поверхностей и исправления дефектов, возникших после предыдущего обстругивания. С помощью шлифтика проводят зачистку мест вокруг сучков, торцов, неправильного строения древесины и др. Нож в таком рубанке устанавливается двойной со стружколомом и прямолинейным лезвием с углом присадки ножа в 60 градусов.

• Цинубель – используется для придания обрабатываемым деревянным поверхностям небольшой  шероховатости, а также для обстругивания свилеватой древесины. Это позволяет при обустройстве клеевого соединения деталей улучшать уровень их сцепления. На ножах цинубеля размещены бороздки, которые при заточке образуют зубчики. Благодаря размещению ножа в колодке под углом в 80 градусов даже свилеватую древесину можно обрабатывать без появления задиров. В цинубеле устанавливаются одинарные ножи с прямолинейным зазубренным лезвием. Средняя длина колодки составляет 20см, ширина – 6,5см и высота – 6,5см.

• Рубанок торцовый – применяют при строгании небольших поверхностей древесины с путаным строением, а также для обработки торцов.
• Рубанок одиночный – используют для вторичного строгания древесины. При работе стружка образуется без излома, а на поверхности древесины могут оставаться небольшие отколы или задиры.
• Рубанок двойной – помимо установленного ножа имеет стружколом, который улучшает качество строгания.

Виды рубанков фигурного строгания

• Зензубель – предполагает наличие двойного ножа, в связи, с чем качество обрабатываемых поверхностей становится достаточно высоким. Инструмент используют для зачистки четвертей и обстругивания перпендикулярных поверхностей. Ширина ножа колеблется в пределах 33мм, а его форма напоминает лопатку. Находится в «ближайшем родстве» с фальцебелем.

• Федергубель – выполняет продольные выступы по кромке деревянных заготовок. Отличается особой формой лезвия, которое образует прямоугольный выступ вдоль кромки изделия.

• Фальцебель – осуществляет зачистку четвертей. Оснащен одинарными ножами прямой или косой формы. Рубанок имеет ступенчатую подошву, которая в некоторых моделях бывает съемной. Это позволяет подбирать фальцы необходимого профиля и размера под форму дерева.

• Штабгобель или штабгалтель – придает деревянным деталям закругленную форму за счет установки ножей вогнутой формы.

• Шпунтубель – осуществляет продольные пазы по кромкам заготовок. Рубанок состоит из двух колодок, которые соединяются между собой специальными железными винтами. Одна из колодок является направляющей, а другая – закрепляющей и удерживает собой ножи.

• Калевка – основное назначение данного рубанка: фигурная обработка дерева и придание особенной формы заготовкам. Чаще всего используется при производстве карнизов из дерева, багетов или дверных проемов. Такой тип рубанка имеет особые резцы с фигурными кромками  и многоступенчатую подошву, устанавливаемую в зависимости от формы профиля, который нужно получить.

• Грунтубель – проводят выстругивание пазов поперек волокон трапециевидного сечения. Представляет собой колодку, в которую сбоку вставлен заостренный крючок в виде резца.

• Горбач – имеет криволинейную колодку, позволяющую обрабатывать поверхности выпуклой или вогнутой формы с внутренними и внешними диаметрами.

В столярном деле редко можно обойтись одним видом рубанка. Ведь при обработке деревянных заготовок приходится выполнять не один тип операций с использованием различных строительных инструментов. Так, некоторыми рубанками работают только  в паре, например федергубель и шпунтубель. Или же рубанки применяются последовательно: при черновой обработке – шерхебель, а при финишной – фуганок.

https://www.youtube.com/watch?v=wQBeB9LevpQ

Разновидности рубанков для обработки древесины и их применение

Столярные работы предусматривают применение различных деревообрабатывающих инструментов. Отдельный класс инструментов для работы по дереву занимают рубанки. С ними каждый мастер знакомится еще со школьной скамьи, когда на уроках трудов стояла задача сделать заготовку. Рубанок по дереву хотя и устарел морально, но когда возникает необходимость снятия фаски, он всегда способен выручить мастера.

Конструктивные особенности рубанков

Начать необходимо с рассмотрения предназначения инструмента. А предназначен он для строгания древесины, то есть, чтобы придать деревянной поверхности нужную форму, устранив при этом различные неровности, шероховатости и прочие дефекты. Составными элементами прибора являются:

• Корпус из дерева или металла — колодка с подошвой
• Стальной нож, железко или резец — основной режущий элемент
• Клин
• Рукоятка

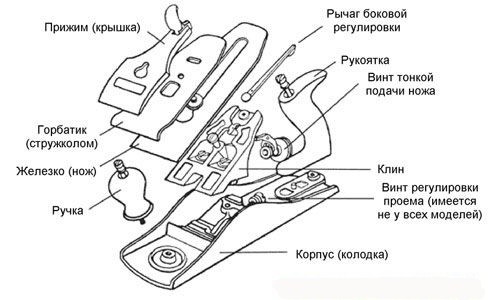

Более детальная конструкция ручного рубанка для древесины представлена на фото ниже.

Основу этого инструмента представляет резец, который имеет вид прямоугольной пластины с заостренным концом. Пластина размещается в проеме колодки под соответствующим углом. Специальный регулировочный механизм позволяет устанавливать нож на необходимое расстояние. Это расстояние выставляется для того, чтобы настроить глубину реза и толщину снятия стружки. По стандарту лезвие имеет определенный угол заточки, но если инструмент используется профессионалом, то мастер самостоятельно затачивает резец в зависимости от того, какой тип древесины предстоит обрабатывать.

Не менее важный элемент в конструкции инструмента — рукоятка. Причем ручной рубанок состоит из двух рукояток, одна из которых является направляющей, а вторая упорная. Направляющая рукоятка имеет изогнутую конструкцию, посредством которой обеспечивается захват инструмента рукой. Упорная рукоятка позволяет создавать необходимое усилие при выполнении работ.

Корпус имеет гладкую поверхность, из которой выступает острый резец. Главное условие, предъявляемое к инструменту — идеально ровная и гладкая подошвенная часть. Если подошва будет не ровной, то произвести точную обработку попросту не получится. Корпус инструмента изготавливается из дерева или металла. Предпочтение домашние мастера отдают деревянным рубанкам, которые стоят дешевле. Столяры же предпочитают работать металлическими рубанками, основание которых изготавливается из серого чугуна.

Несмотря на то, что рассматриваемый ручной инструмент имеет типичную конструкцию, сегодня известно более 10 разновидностей этих деревообрабатывающих устройств. Для начала надо отметить, что все разновидности рубанков делятся на две основные группы по типу привода — ручные и электрические.

Это интересно! Электрические рубанки вытесняют ручные инструменты, но при необходимости строгания древесины домашние мастера отдают предпочтение второму варианту.

Виды ручных рубанков и их назначение

Инструмент для обработки древесины по предназначению делится на такие виды:

1. Чистовая обработка
2. Фигурная резка
3. Грубая обработка или для общего применения

К рубанкам, предназначенным для заключительной обработки, относятся следующие инструменты:

• Шлифтик — инструмент, посредством которого осуществляется чистовая отделка деревянных поверхностей. С его помощью мастер удаляет неровности и дефекты, которые остались от применения предыдущего инструмента. В основе прибора лежат два острых ножа, угол заточки которых составляет 60 градусов. Дополнительный элемент шлифтика — стружколом. Стружколом — это опорная пластинка, которая располагается над режущей пластиной
• Цинубель — прибор, который относится к разряду инструментов для чистовой обработки. Посредством этого устройства осуществляется придание деревянным поверхностям шероховатости. Такая шероховатость является подобием грунтовой поверхности (адгезия), что необходимо для повышения качества сцепления, например, при нанесении лака. Резцы располагаются под углом 80 градусов, и имеют борозды. В конструкции цинубеля применяются одинарные ножи с лезвием, имеющим зазубрины на конце
• Торцовый рубанок — используется при необходимости обработки древесины малых размеров. Название прибора говорит не о конструкции, а применении, то есть используется он для строгания торцевых поверхностей заготовок
• Одиночный — служит для повторной обработки дерева. Применение устройства позволяет получать чистую стружку без изломов, но при этом на обрабатываемом материале формируются сколы и задиры. Именно поэтому после применения одиночного рубанка, понадобится доработка шлифтиком
• Двойной рубанок — оснащается резцом и стружколомом, что повышает качество выполнения строгальных работ. После этого прибора также понадобится обработать древесину шлифтиком

Если возникает необходимость выполнения чистовой обработки деревообрабатывающих материалов, то выше представлен полный перечень таковых устройств. Их также еще называют приборами для плоского строгания. После обработки поверхности шлифтиком, переходят к применению наждачной бумаги, посредством которой осуществляется шлифовка.

Инструменты для фигурной резки или рубанки для получения сложной геометрии

Отдельная категория деревообрабатывающих приборов, при помощи которых производится изготовление деталей со сложными геометрическими формами. Конструктивно они схожи с классическим рубанком, однако имеют соответствующие отличительные особенности. Различают следующие виды рубанков для фигурной резки:

1. Зензубель — инструмент с двойным ножом, применение которого позволяет достичь высокого качества обрабатываемой поверхности. Эффективен при строгании перпендикулярных поверхностей и зачистке четвертей. Нож прибора в ширину достигает 33 мм, а по форме он больше схож с лопатой. Зензубель является близким родственником фальцебеля
2. Федергубель — служит для проделывания продольных выступов на заготовках. Имеет специальную конструкцию лезвия, посредством которой осуществляется соответствующая пазовая обработка
3. Фальцебель — лучший прибор для зачистки четвертей. В конструкции прибора присутствуют прямолинейные и косые резцы, а подошва ступенчатой конструкции. Ступенчатая конструкция позволяет подобрать фальцы, соответствующие нужному профилю и размерам
4. Штабгобель — имеет закругленный формат лезвия, посредством которого осуществляется быстрая и эффективная обработка вогнутых деталей. Этот инструмент еще называют штабгалтель, что собственно связано с его конструкцией
5. Шпунтубель — прибор имеет две колодки, которые соединяются между собой посредством двух винтов. При помощи устройства производится создание продольных пазов на кромках. Одна часть выступает в качестве направляющей, а вторая оснащена ножами, и осуществляет необходимые манипуляции
6. Калевка — это один из главных инструментов для выполнения фигурной резки по древесине. Свое применение инструмент нашел при производстве деревянных карнизов, багетов и дверных откосов. Оснащается устройство режущими ножами с кромкой фигурной формы. Многоступенчатая подошвенная часть выбирается в зависимости от того, что необходимо получить в конечном результате
7. Грунтубель — колодка, на которой сбоку установлен трапециевидный резец. Позволяет выточить паз в детали в продольном направлении расположения волокон. Имеет две рукоятки, а также регулировочный механизм, посредством которого устанавливается глубина получаемого паза
8. Отборник — предназначен для профильного строгания древесины
9. Горбач — имеет соответствующую названию конструкцию. Криволинейная форма инструмента обеспечивает возможность осуществлять обработку поверхностей заготовок круглой формы. Причем обработка проводится не только наружного, но и внутреннего диаметра заготовок

В гараже хватит одного ручного рубанка, а вот в столярной мастерской должны присутствовать все вышеперечисленные инструменты. Некоторые из них хотя и являются взаимозаменяемыми, но для выполнения качественных работ требуется использовать только правильные приборы.

Приборы общего применения или как выполнить грубую отделку детали

Отдельная категория рубанков — это универсальные приборы для грубой и финишной очистки. С их помощью можно выполнять не только грубую, но и чистовую отделку поверхностей. Одним из самых главных инструментов плотника является шерхебель. С его помощью мастер осуществляет начальное строгание древесины, то есть снятие коры. Более детально о том, какие виды рубанков общего назначения бывают, рассмотрим далее.

1. Шерхебель — имеет вид обычного рубанка в металлическом корпусе. Главная задача рассматриваемого инструмента — придать заготовке необходимую форму для последующей ее обработки. Инструмент позволяет снимать кромку толщиной до 3 мм. Получить ровную поверхность при помощи шерхебеля практически нереально, поэтому после работы понадобится выполнить чистовую обработку другими инструментами. Отличается шерхебель от обычного рубанка тем, что режущая часть с закругленным лезвием располагается под углом 45 градусов. Наличие закругленного лезвия дает возможность выполнять строгание древесины в поперечном направлении
2. Медведка — получила свое название за счет схожести по форме с одноименным насекомым. Схожесть обусловлена конструкцией продолговатых ручек с боковыми выступами. Используется для выравнивания больших по объему поверхностей. Специальные выступающие ручки обеспечивают простое применение инструмента, что одинаково удобно как для правшей, так и для левшей. Медведка также предназначена для парного применения двумя людьми. Металлический режущий инструмент фиксируется клином. Резак выступает из подошвы на 1 мм, что позволяет осуществлять снятие соответствующего слоя древесины
3. Фуганок — прибор оснащается двумя резцами, поэтому в отличие от шерхебеля и медведки, он используется для финишного или завершающего выравнивания соответствующих поверхностей из древесины. Отличительная особенность фуганка — большая длина, посредством чего за один проход можно снять стружку с большой по площади поверхности. В конструкции инструмента может применяться не только два, но и одно лезвие
4. Полуфуганок — аналог фуганка, который имеет укороченную длину до 60 см. В конструкции используется двойной резак, а служит инструмент для завершающей отделки поверхности материала небольших размеров

При помощи этих четырех инструментов можно осуществить полноценную обработку материала от начала и до конца, то есть от снятия коры до изготовления требуемого размера и формы детали. Стоит понимать, что этими инструментами получить идеально ровную поверхность не получится, поэтому при необходимости понадобится воспользоваться дополнительными приборами для чистовой и фигурной обработки.

Когда применяется электрорубанок

Достоинством электрического рубанка является выполнение различных работ по обработке древесины с минимальными усилиями. Электрорубанком можно осуществлять грубую, финишную и фигурную отделку поверхностей. Инструмент эффективен при необходимости выполнения больших объемов работ в столярных мастерских или при проведении ремонтных и строительных работ. Главный недостаток инструмента в том, что он стоит достаточно дорого, и поэтому для домашнего использования его не выгодно покупать, если планируется единичное использование прибора.

Конструктивно инструмент представляет собой массивный рубанок, который оснащен электрическим двигателем, а также специальными ножами. Ножи посредством редуктора приводятся в действие от электромотора. Электрический инструмент имеет функцию регулировки глубины строгания, максимальное значение которой достигает 82-100 мм в зависимости от марки и мощности. Есть у электрорубанка еще некоторые недостатки:

• Шумность при работе
• Пыльность — этот недостаток легко устраняется за счет применения специального мешка или подключения шланга от пылесоса

Однако на фоне таких преимуществ, как быстрое и эффективное удаление стружки с поверхности заготовки, рассматриваемые устройства пользуются популярностью. Альтернативная замена электрического рубанка — болгарка со специальной насадкой. Такая насадка называется рубанком на болгарку для обработки дерева.

Как отличить шерхебель и фуганок от рубанка

Некоторые разновидности рубанков имеют одинаковую внешнюю конструкцию, от чего возникает вопрос об их различии. К примеру, какое отличие между шерхебелем и обычным рубанком? Шерхебель в отличие от рубанка предназначен исключительно для грубой очистки поверхности древесных материалов. Конструктивно он отличается по форме резца, который имеет полукруглый вид. Кроме того, ширина режущей части у шерхебеля меньше, чем на рубанке, но зато оно выступает на 2-3 мм, в отличие от рубанка, где его выступ составляет до 1-2 мм.

Одинаковую внешнюю конструкцию с рубанком имеет еще один вид деревообрабатывающего инструмента — фуганок и полуфуганок. Однако отличие все же имеется, и заключается оно в размерах этих инструментов. Фуганок от рубанка отличается по количеству лезвий, которых на первом инструменте два (в зависимости от модели). Фуганок предназначен для выполнения аналогичных задач с рубанком, но за счет двух лезвий и большой длины, с его помощью осуществляется финишная обработка поверхностей больших объемов.

Это интересно! Несмотря на одинаковую внешнюю конструкцию, рубанок, фуганок и шерхебель имеют свои соответствующие предназначения.

Особенности правильного выбора инструмента или что надо знать

Обычный ручной рубанок наверняка присутствует в арсенале среди инструментов у каждого мастера. Однако при необходимости его приобретения, надо знать некоторые особенности, которые помогут не только сэкономить средства, но еще и подобрать эффективный деревообрабатывающий прибор.

1. Подошва — первым делом надо осмотреть нижнюю часть инструмента, которая должна быть идеально ровной, гладкой и без видимых повреждений и сколов. Это касается всех разновидностей рубанков. Визуально определить максимальную ровность не получится, но если основание массивное, то даже незначительные неровности можно будет удалить при подготовке инструмента к работе
2. Нож — это рабочий элемент, от качества которого зависит не только эффективность работы, но еще и срок службы инструмента. Нужно выбирать такие модели, на которых ножи изготавливаются из инструментальной стали. Такой материал помимо того, что долго остается острым, он еще и не подвергается износу. Заводские рубанки имеют лезвие, которое фиксируется жестко к корпусу без каких-либо люфтов
3. Рукоятки — при выборе нужно взять инструмент в руки и опробовать его. Если ручки маленького размера, то лучше выбрать рубанок с большими рукоятками. Ведь от того, как удобно будет лежать рубанок в руке, зависит его применение и, соответственно, качество выполнения работ

Немаловажно уделить внимание вопросу о том, кто является производителем рубанков. Самыми популярными являются японские фирмы Sigma и Stanley, но есть и другие модели. Надо также отметить, что сегодня намного проще найти электрорубанок, чем ручной инструмент.

Как работать рубанком по дереву

При необходимости строгания рубанком возникает вопрос, как им пользоваться. Если уроки трудов в школе уже проходили давно, то не составит большого труда освоить применение строгального прибора. Однако не все так просто, как может показаться на первый взгляд. Перед тем, как пользоваться рубанком, его нужно подготовить. Подготовка выполняется следующим образом:

1. Разобрать инструмент, чтобы осуществить проверку ровности подошвы
2. Затем необходимо удалить защитное покрытие с подошвы. Для этого используется ацетон и материя, которыми осуществляется тщательное истирание лака с подошвы и боковых поверхностей
3. Надо отметить, что не все рубанки имеют лаковое покрытие, а только качественные инструменты от известных производителей. Лак наносится для того, чтобы исключить появление коррозии на поверхности серого чугуна
4. Проверить качество заточки лезвия. Для этого нужно извлечь железко из инструмента, после чего испробовать его на куске древесины
5. Проверяется плоскость подошвы. Она должна быть идеально ровной. Для этого прикладываем к поверхности подошвы металлическую линейку, и направляем ее на свет. Между подошвой и линейкой не должен быть просвет. Если он имеется, значит подошва имеет неровности. Произвести высокоточную обработку таким устройством не получится, но для домашнего использования вполне сойдет
6. При необходимости произвести выравнивание подошвы. Для этого используется наждачная бумага по металлу с шероховатостью Р1000 и более. Бумагу нужно расположить на идеально ровной поверхности (например, стекло), после чего в одном направлении от себя производить движения рубанком
7. Проверить лезвие на отсутствие зазубрин. При наличии таковые, лезвие подлежит дополнительной обработке
8. После этого собрать инструмент. Как это делается, подробно описано в видео материале

После этого можно приступать к выполнению соответствующих работ. После того, как инструмент подготовлен к работе, его необходимо настроить. Для настройки выполняются следующие действия:

1. Процедура предусматривает выставление железко из подошвы на соответствующее расстояние
2. Первоначально необходимо соединить стружколом с железко. Для этого совмещаются концы элементов точно друг с другом, и фиксируются стяжным винтом
3. После установки на место отрегулированных режущих элементов, понадобится зафиксировать их при помощи прижимной пластины
4. Произвести проверочное прохождение рубанком по заготовке. На основании полученных результатов выполнить более точную настройку при помощи специального регулировочного рычага
5. Выполнить более точную регулировку по вылету железко из подошвы. Резец должен выступать одинаково с обоих сторон, чтобы обеспечить эффективное снятие стружки с заготовки

После этого можно приступать к применению инструмента по назначению. Для этого необходимо зафиксировать обрабатываемую деталь струбцинами или в тисках, что зависит от размеров. После этого приступать к совершению манипуляций. Для этого рубанок нужно держать двумя руками, и прикладывать одинаковое усилие от начал и до конца. После этого необходимо вернуться в начальное положение, и произвести прохождение повторно.

Подводя итог, надо отметить, что рубанок является уникальным инструментом, который пользуется популярностью в сфере деревообработки и строительства мебели. Покупать целый набор разных видов рубанков для дома не имеет смысла, если только не планируется заниматься изготовлением мебели и т.п. А вот начинающим столярам будет интересно узнать о предназначении тех или иных видов рубанков по дереву.

Публикации по теме

виды, критерии выбора лучшей модели и самодельные инструменты

Самый известный столяр, папа Карло, говаривал, что работа с деревом не терпит суеты и спешки. Она для души и должна приносить умиротворение.

Помогает в этом правильно выбранный ручной рубанок – столярный инструмент, который применяется для строгания древесины. Его целевое предназначение – придавать поверхностям деревянных элементов нужную форму, устранять шероховатости, снимать фаски и подгонять детали по размерам.

История ручного рубанка уходит корнями в глубокую древность, и его примитивные вариации были обнаружены во время раскопок города Помпеи.

Не забудь поделиться с друзьями!

Содержание статьи

Устройство рубанка

За время эволюции рубанка появилось довольно много его разновидностей, которыми можно не только обрабатывать плоскости древесины, но и использовать для фигурной резки. Чтобы получать удовольствие от ручного труда, нужно уметь правильно выбирать рубанок, и тогда из обыкновенного куска дерева будут получаться настоящие произведения искусства.

Современные рубанки можно условно разделить на деревянные и металлические модели. Каждая из них обладает своими преимуществами и недостатками, но в конструктивном плане инструменты похожи, словно братья-близнецы.

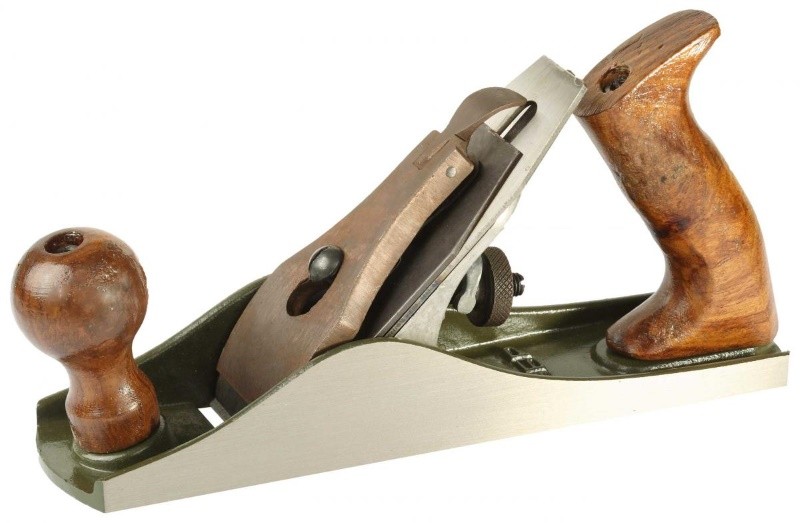

Стандартный рубанок состоит из следующих частей:

• подошва, она же корпус;
• резец;
• клин;
• прорезь для выхода стружки;
• зажим резца;
• регулятор глубины реза;
• рожок – передняя рукоять;
• упор – задняя рукоять.

Ключевым элементом конструкции является резец – это режущий инструмент, выполненный в виде заострённой пластины.

Располагается лезвие под заданным углом к обрабатываемой поверхности. Благодаря регулятору нож выдвигается на определённое расстояние, что позволяет тонко настраивать глубину реза, толщину снятия стружки. В заводских моделях угол заточки лезвия стандартный, но профессиональные плотники изменяют его в зависимости от типа обрабатываемой древесины.

Рукояти тоже играют определённую роль. Передняя, которая называется рожком, выполняет направляющую функцию, обычно имеет изогнутую форму, обеспечивающую лучший захват руки. Задняя – это упор, благодаря которому создаётся необходимое для работы усилие.

С подошвой, которая бывает деревянной и металлической, всё не так однозначно. Главный критерий, предъявляемый к этому элементу конструкции, – идеально ровная поверхность.

Если данное требование не соблюдается, ручным рубанком будет тяжело пользоваться, а про точность строгания можно просто забыть. С учётом этих нюансов металлическая подошва выглядит предпочтительнее: она изготавливается по шаблону, поэтому априори имеет правильную геометрию. Однако ошибки, допущенные производителем при литье, сводят эти преимущества к нулю. Более того, металл подвержен коррозийным изменениям.

Деревянная подошва легче, и в случае деформации её можно выправить своими силами, вдохнув в рубанок вторую жизнь. Однако древесина не является долговечным материалом, она подвержена механическому износу, теряет первоначальные свойства при длительном воздействии влаги или высоких температур.

Несмотря на типовую конструкцию, существует более 10 разновидностей рубанков, и каждый инструмент выполняет определённую функцию при обработке деталей. Познакомимся с этими изделиями поближе.

Какими бывают рубанки

Несмотря на разнообразие моделей, деревообрабатывающий инструмент условно разделяется на 3 основные категории:

• общего назначения;
• для чистовой обработки;
• для фигурной резки.

Рассмотрим представителей каждой группы более детально.

Рубанки общего назначения

Первый инструмент, который берёт в руки плотник, приступая к обработке деревянной заготовки, называется шерхебель.

Это массивный рубанок в металлическом корпусе, предназначенный для грубого строгания поверхностей, ранее не подвергавшихся обработке. Основная задача шерхебеля – придать заготовке нужную форму. Особенностью этого рубанка является глубокое строгание (до 3 мм), поэтому добиться идеально ровной поверхности не получится.

Нож этого рубанка имеет закруглённую форму и обычно выставляется под углом в 45 градусов по отношению к подошве. Конструкция лезвия позволяет снимать стружку толстым слоем, работая не только вдоль, но и поперёк древесных волокон.

Когда заготовка обработана до требуемых размеров, плотнику нужно устранить глубокие зазубрины, оставленные на поверхности шерхебелем. Для этих целей можно использовать любой из трёх рубанков:

• медведка – длинный инструмент, предназначенный для парной работы. Он идеально подходит для выравнивания массивных поверхностей или выполнения большого объёма работ;
• фуганок – инструмент с двойным резцом, применяемый для финишного выравнивания деревянных поверхностей. По длине ручной фуганок примерно в 2 раза превышает шерхебель, что позволяет за один проход снимать стружку с большой площади;
• полуфуганок – укороченный аналог предыдущего варианта. Здесь также используется сдвоенный нож, применяется рубанок для чистового выравнивания заготовки.

После обработки этими видами рубанков заготовка становится гладкой и ровной, но далеко не идеальной. Поэтому профессионалы переходят к следующему этапу работ, беря в руки уже другой инструмент.

Рубанки для чистовой обработки

В зависимости от вида изделия для чистового строгания могут использоваться 2 рубанка.

Шлифтик выполняет финишную зачистку детали, устраняя дефекты, оставшиеся от предыдущего строгания. Режущий инструмент – двойной нож с прямолинейным лезвием, заточенный под 60 градусов и дополненный стружколомом. Благодаря такому строению шлифтиком удобно обстругивать поверхности вокруг сучков и торцевые части деталей.

Цинубель – довольно интересный инструмент, которым обрабатывают деревянные элементы, впоследствии склеивающиеся между собой.

Обратите внимание! Особенностью цинубеля является зазубренное лезвие, оставляющее на поверхности аккуратные бороздки.

В результате образуется шероховатая поверхность, обеспечивающая лучшую адгезию материалов. Нож цинубеля располагается под углом в 80 градусов, поэтому поверхность становится шероховатой, но на ней не появляются задиры и заусенцы.

Помимо этого, для вторичной обработки деталей можно использовать торцовый, одинарный и двойной рубанок. Первый идеально подходит для обработки торцевых элементов и древесины со сложным строением. Одинарные и двойные ручные рубанки помогут устранить зазубрины, оставленные шерхебелем, и выровнять поверхность, но после них в любом случае придётся обрабатывать заготовку шлифтиком.

Фигурная резка

Это целая серия деревообрабатывающих инструментов, которые заметно облегчают жизнь мастеру, специализирующемуся на изготовлении деревянных деталей сложной геометрической формы.

Для фигурного реза применяются такие ручные рубанки:

• зензубель – предназначен для обстругивания перпендикулярных поверхностей и четвертей, оснащается двойным лезвием, выполненным в виде лопатки;
• федергубель – имеет своеобразную форму лезвия, позволяющую создавать выступы на торцевых кромках изделия;
• фальцебель – используется для зачистки четвертей, имеет ребристую подошву, оснащается прямолинейными и косыми ножами;
• штабгобель – рубанок с закруглённой формой лезвия для обработки вогнутых деталей;
• шпунтубель – конструкция из двух колодок, соединяемых зажимными винтами, предназначен для формирования продольных пазов на кромке изделия;
• калёвка – незаменимый инструмент для фигурной резки, применяемый для изготовления карнизов, багетов, коробок для дверных проёмов;
• грунтубель – выполнен в виде колодки с боковой установкой резца, предназначен для формирования пазов вдоль древесных волокон;
• горбач – имеет колодку выгнутой формы, что позволяет обрабатывать поверхности внутреннего и внешнего диаметра изделий.

Профессиональные столяры редко используют в работе только один вид рубанка. Чтобы из куска древесины получались оригинальные изделия, потребуется запастись полным набором инструментов.

Электрорубанок

Это отдельный вид столярного инструмента, который совмещает в себе все перечисленные выше разновидности ручных рубанков. Электрический рубанок может выполнять прямое, фигурное строгание, идеально подходят для выполнения большого объёма работ.

Однако само использование электроинструмента не приносит внутреннего удовлетворения, да и цена их порой слишком высока. Поэтому если речь идёт о строительстве дачи или поставленной на поток обработке древесины, электрорубанок незаменим, но сделать оригинальную вещицу для себя или своих близких с его помощью вряд ли получится. Теплоту изделиям из дерева придаёт только ручная обработка.

Как выбрать подходящий рубанок

Определиться, какой рубанок лучше выбрать, не так сложно, как представляется на первый взгляд. Ручные строгальные инструменты являются довольно простыми конструкциями, где все основные элементы находятся на виду.

Чтобы выбрать качественный и долговечный рубанок, профессионалы рекомендуют обращать внимание на 3 момента:

1. Подошва. Не должна иметь видимых повреждений и сколов, должна быть ровная без нарушения геометрии. Единственное исключение – рубанки для фигурной резки, где ступенчатая подошва изначально предусмотрена конструкцией;
2. Нож. Лучше отдавать предпочтение инструментальной стали, которая хорошо держит угол заточки, не подверженная механическим повреждениям и износу. У заводских рубанков лезвие должно жёстко фиксироваться к корпусу без люфта.
3. Рукояти. Здесь нужно ориентироваться только на индивидуальные ощущения. Инструмент должен удобно лежать в руке, иначе работать им будет проблематично.

Если говорить о производителях, то при выборе ручного рубанка можно обратить внимание на продукцию компаний Stanley и Sigma. Среди электроинструмента заслуженной популярностью пользуются электрорубанки фирмы BOSCH и Makita.

Как сделать своими руками

Собрать самодельный рубанок по дереву несложно, поэтому многие мастера предпочитают не связываться с заводскими моделями, изначально делая инструмент под себя.

Нож рубанка и стружколоматель лучше приобретать в строительном магазине. Чтобы обеспечить высокое качество реза, нужна инструментальная сталь, которую сложно найти в домашнем хозяйстве или гараже. В конструкции рубанка нож считается расходным элементом, поэтому его стоимость доступна каждому.

Обратите внимание! Вначале нужно приобрести лезвие, а потом, отталкиваясь от его ширины, заниматься изготовлением самого рубанка.

Выпиливается инструмент из цельного бруска, на который предварительно наносится разметка: вертикальные и косые линии. Затем высверливается центр заготовки, и формируются 4 отверстия по углам. От цельного бруска отпиливаются 2 щёчки, сама заготовка разрезается под углом на две неравные части.

Затем щёчки приклеиваются к элементам основания. Когда клей высохнет, к нижней части готовой конструкции приклеивается подошва. В отверстие щёчек вставляется металлический стержень, который будет выполнять опорную функцию при зажимании лезвия клином.

Простой рубанок, сделанный своими руками, готов. Остаётся лишь отшлифовать поверхности, выставить нож под необходимым углом и можно приступать к работе.

Виды рубанков и их названия

Рубанок – это приспособление для строгания древесины. Чаще всего этот инструмент является ручным. При помощи рубанка поверхности придают необходимую шероховатость, плоскостность, прямолинейность. Уменьшают габариты изделий или делают в них длинные выемки. Работа рубанка состоит в снятии стружки конкретной толщины во время каждого прохода по поверхности заготовки.

Деревянный рубанок

Главные составляющие рубанка это:

По размерам, предназначению, оснащению дополнительными приспособлениями существует много видов рубанков. Однако модификаций всего две:

• ручной (механический) – может быть пластмассовый, металлический, деревянный или комбинированный. Все они по своим функциональным возможностям мало различаются, однако технические показатели непосредственно зависят от материала изготовления корпуса
• электрический – вследствие дополнительного оснащения электрическим мотором, такой инструмент может выполнять большой объем работ при высокой скорости обработки.

Рубанок ручной из дерева – это самый популярный вариант для обработки древесины среди домашних мастеров.

Классификация

Строгание древесины может быть плоским или фигурным. Для плоского строгания предназначены такие виды рубанков:

• одинарные рубанки. Они необходимы для осуществления процедуры выравнивания древесной поверхности. Имеют прямое лезвие с немного закругленной кромкой. После работы таким инструментом не остается заусениц и неровностей, по этой причине он активно применяется для чистового строгания древесины после грубой обработки
• торцовочный рубанок кроме обработки торцов используется для финишного выравнивания древесины. В этом устройстве кроме лезвия есть еще нож для ломки стружки
• шерхебель в отличие от предыдущих вариантов имеет закругленное лезвие, расположенное под углом 45° к подошве. Вследствие наличия кромки овальной формы можно осуществлять обработку деревянного материала поперек волокон. Для того, чтобы снять толстую стружку отверстие под ее выход в этом инструменте превышает выше на 3-5 мм, чем в других вариантах. После этого приспособления остается шероховатая поверхность, которую нужно доработать фуганком
• шлифтик. Такое необычное название носит шлифовальный рубанок, который имеет двойной нож и стружколом, находящийся под углом в 50° к рабочей подошве. Такое устройство отлично подходит для процедуры шлифовки. В конце работы остается абсолютно гладкая поверхность
• фуганок необходим для выравнивания кромки и плоскости, а чистовую обработку больших поверхностей он обеспечивает благодаря острому ножу, имеющему стружколом и удлиненную колодку. Этот инструмент должен быть в каждой мастерской, где занимаются обработкой дерева
• цинубели. Такие рубанки имеют одинарный зубчатый нож, который после движения по дереву или фанере оставляет после себя рифленую поверхность. Именно такая поверхность является идеальной для склеивания. Борозды, создаваемые резаком, гарантируют лучшее сцепление деталей, на которые нанесен клей
• обдирочные рубанки необходимы в процессе выравнивания торцов на гипсокартонных плитах. После применения этого устройства не нужно шкурить листовой материал. Режущий элемент создан в форме терки

В процессе фигурного строгания применяют рубанки, которые предназначены для обработки пазов, выступов и кромок. Такие инструменты могут справиться с самыми трудными задачами, по этой причине они довольно востребованы в деревообрабатывающей отрасли. Для фигурного строгания применяют следующие типы рубанков:

• зензубель создан так, что с его помощью можно выбирать и зачищать четверти, создавать прямоугольные срезы, пазы и фальцы. Кроме этого ни подходят для застругивания перпендикулярных элементов заготовок. Резак зензубеля имеет форму лопатки, кромка которой может быть прямая или косая. Все зависит от варианта крепления кромки по отношению к подошве. Зензубели формируют паз «ласточкин хвост». Даже во время обработки поперек волокон получается идеально гладкая поверхность
• кантенхобели. Этот тип рубанков является кромочным отборником, легко справляющимся со снятием фаски, обработкой торцов и кромок для того, чтобы придать им ровную поверхность. Кроме этого такой рубанок поможет осуществить доводку заданных размеров. Главное отличие катенхобеля заключается в трапециевидной форме лезвия. Часть моделей оснащены двумя режущими элементами, находящимися под углом к боковой части подошвы
• шпунтубель можно назвать распространенным видом рубанков. Он поможет быстро и качественно создать продольный паз. Пазник имеет две колодки, которые соединены между собой винтами, одна из колодок является направляющей, а вторая закрепляет лезвие. С помощью регулируемого упора край паза может быть установлен на конкретном расстоянии от кромки. Упорный выступ гарантирует заглубление на требуемую глубину без риска изгибания лезвия
• федергубель – это фигурный торцевой рубанок, задача которого состоит в формировании продольного выступа по кромке заготовки. Такую работу обеспечивает особая форма лезвия, в центре которого есть проем. В процессе работы таким инструментом на поверхность остается своеобразный гребень, который в будущем будет состыкован с пазом для соединения двух деталей
• калевка имеет необычное сменное лезвие, обладающее фигурной режущей кромкой. Кроме этого тут присутствует многоступенчатая подошва. Чаще всего это устройство используется в процессе создания декоративных деталей, к примеру, карнизов, багетов и прочих деревянных элементов, служащих украшением интерьера
• фальцгебель поможет создать паз по краю заготовки без предварительной разметки. Как и у калевки, тут есть многоступенчатая подошва. На инструменте присутствует широкая колодка, вследствие чего можно создавать одинаковые по габаритам пазы. Если возникает необходимость обработки вертикальной стенки четверти, на фальцгебели ставится дополнительный боковой резак
• штапы. Такой инструмент нужен формирования круглых кромок детали. Этот рубанок оснащен лезвием, кромка которого имеет полукруглое заглубление. Исходя из конструкционных особенностей, штап обладает вогнутой подошвой. Во время обработки кромки прямоугольных торцов нож снимает стружку так, что кромка становится закруглена.

Нож для ручного рубанка

Рубанок по дереву ручной не может работать без ножа. Такие ножи функционируют в условиях существенных нагрузок на лезвие. Во время возвратно-поступательного перемещения инструмента нож врезается в древесину на конкретную глубину. Так как древесина не отличается пластичностью, то происходит скалывание определённого слоя и образование стружки. Стружка не имеет существенной длины и быстро раскалывается на более мелкие фракции. Наблюдается это во время «наползания» срезанной с заготовки древесины на наклонную кромку лезвия. В ходе следующего движения рубанка образуется трещина в последующем слое и так далее.

Чем меньше пролёт и глубина строгания, тем ровнее и чище получается поверхность заготовки, в тоже время уменьшается срезающая нагрузка на лезвие.

Вследствие того, что стружка при изгибе с выходом вверх обламывается, то самые высокие напряжения создаются в колодке рубанка. Именно поэтому колодка создана из самых твёрдых сортов лесоматериалов.

Нож имеет рабочую и опорную части. В конфигурации рабочей части ножа выделяют:

• фаску, образуемую на тыльной части лезвия. Фаска гарантирует уменьшение усилия врезания ножа в дерево вследствие исключения трения тыльной части о материал заготовки
• передний угол. Он чаще всего совпадает с принятым наклоном ножа в корпусе рубанка
• задний угол фаски
• рабочий угол заострения. Он равняется разности значений угла фаски и угла наклона ножа в рубанке.
• Для долговечности рубанка самым важным является передний угол: именно он обеспечивает гладкость простроганной поверхности, условия удаления стружки из зоны обработки, а также нагрузку на само лезвие.

Заточка ножа ручного рубанка

Рабочая кромка ножа – это ребро, имеющее незначительный радиус закругления. Прежде, чем приступить к заточке, нужно визуально проверить целостность кромки: на ней не должно быть вырывов металла. Если такие дефекты присутствуют, то нож придётся укоротить.

Чтобы максимально снизить радиус закругления на кромке, заточка должна проводиться в два этапа. Вначале осуществляется первичная заточка. Для этого затупившийся нож со стороны фаски нужно поднести к периферии точильного круга и сильно прижать. Количество оборотов точила должно быть на уровне 600 — 700 мин-1. В противном случае получится слишком значительный съём металла. Также важно не переусердствовать с нажатием, потому что на стали могут образоваться сине-фиолетовые оттенки, которые являются неприятным признаком отпуска металла. Твёрдость ножа уменьшится, и возникнет необходимость термообработки для восстановления прочностных характеристик материала.

Если нет точила, можно поступить так. Заточку ножа осуществить крупнозернистым точильным бруском, который нужно закрепить на рабочем верстаке. Заточка выполняется круговыми перемещениями фаски по поверхности бруска. Во время этой работы стоит время от времени смачивать нож водой или мыльным раствором для очищения затачиваемой поверхности и охлаждения инструмента.

Когда вы увидите заусеницы, значит можно приступать ко второму этапу заточки при помощи более мелкозернистого бруска, снимающего те самые заусеницы. Градация брусков по зернистости выглядит таким образом:

• высокая зернистость от 30 до 180 мкм. Такие бруски создают из карбида кремния или корунда
• средняя зернистость от 7 до 20 мкм. Такие бруски создают из электрокорунда или диоксида хрома
• малая зернистость от 3 до 5 мкм. Такой материал применяется для финишной заточки ножей.

По окончанию заточки лезвием ножа нужно провести по куску дерева твёрдых сортов. Он окончательно снимет фрагменты заусенца.

Практически невозможно вообразить столярную или плотницкую работу без использования целого арсенала специальных приспособлений вроде рубанка или фуганка, или шерхебеля. Каждый из этих инструментов, в принципе похожих, обладает индивидуальностью, неповторимым нравом. Сегодня, когда массовое производство занимает лидирующие позиции и автоматизируются все процессы, в том числе и в деревообрабатывающей промышленности, ручной инструмент все больше уходит в историю. Маловероятно, что кто-то сейчас изготавливает в своем гараже табуреты, однако пришло время вспомнить школьные уроки трудового обучения и воздать должное архаичным традиционным рубанкам.
Главными составляющими любого рубанка являются: железко (нож), колодка, клин. Далее рубанки могут подразделяться на различные группы в зависимости от габаритов, целевого назначения и дополнительной оснастки.

Виды рубанков

Из великого множества существующих вариаций рубанков можно выделить:

• Ручные или механические. Могут быть либо полностью исполнены из ПВХ, металла или древесины, либо из комбинации этих материалов; от этого аспекта зависят технические свойства строительного инструмента. В части функциональных возможностей рубанки не имеют существенных различий.

• Электрические. Оснащение электродвигателем расширяет функциональность и повышает эффективность и производительность рубанка, позволяя достигать больших результатов с меньшими трудозатратами.

• Деревянные рубанки пользуются наибольшей популярностью в домашних условиях.

Пионеры обработки деревянных заготовок

Шерхебель

Самыми знаковыми образчиками ручного столярного инструмента следует назвать:

• Шерхебель — широко применяется для начальной работы с древесиной, еще не подвергавшейся предварительной обработке. Именно шерхебель из всей линейки аналогичного инструментария появился первым. Это увесистое и мощное устройство в стальном корпусе. Предназначено для первичной обработки, придания заготовке планируемых размеров и формы и глубокого строгания со снятием большого пласта древесины.

Шерхебелем не добиться ровной, гладкой поверхности, он предназначен для грубой, поверхностной отделки! Конструкция шерхебеля схожа по внешнему виду с обычным рубанком, но его железко с закругленным лезвием устанавливается под углом 45 градусов относительно подошвы. За один проход шерхебель снимает стружку толщиной до трех миллиметров, оставляя глубокие выемки, которые требуют дополнительного выравнивания в последующем.

Шерхебель оснащен овальной режущей кромкой, благодаря чему возможно строгать древесину поперек волокна без предварительного разрыва вдоль. Угол заточки шерхебеля зависит от плотности обрабатываемой древесины.

Отличия шерхебеля от рубанка

В сущности, шерхебель – тот же рубанок, выполняющий грубую обработку. Отличие – полукруговая заточка лезвия и его ширина (оно меньше). Из колодки лезвие выступает на два-три миллиметра.

Фуганок

• Фуганок. Это ручной рубанок, оснащенный двойным резцом. Предназначается для точной окончательной обработки, выравнивания больших площадей под линейку за счет удлиненной колодки и для прифуговки(подгонки) кромок. Колодка фуганка по длине может в два или три раза превосходить колодку типового рубанка. Нож фуганка оснащен стружколомателем или горбатиком, а также ручкой для удобства в работе с устройством. Может выпускаться с одиночным ножом.

Различие

Основное отличие – в количестве лезвий: у фуганка их два, у рубанка – одно! Конструкционно фуганок отличается только значительной длиной корпуса. Именно благодаря удлиненной колодке применение фуганка эффективно в обработке больших площадей.

Классификация

В соответствии с действующей классификацией по своему назначению виды рубанков условно подразделяются на две группы:

1. Плоского строгания;
2. Фигурного строгания.

Рубанки плоского строгания, типы

• Полуфуганок. Это укороченный вариант фуганка, предназначенный для обстругиваниякрупных элементов. Длина подошвы полуфуганка составляет 60 см, ширина резца, как и у фуганка, может достигать 8 см. Применяется, как и фуганок, для пригонки различных деталей.
• Медведка больше по ширине и длине и имеет по бокам парные поперечные ручки. Обычно медведкой одновременно работают два человека. Железков медведке закреплено специальным клином и снимает пласт в 1 мм. Применяется медведка для выстругивания таких элементов, как доска для наружной обшивки, для полов или потолков.

• Шлифтик используется для финишной зачистки поверхностей и нивелирования дефектов, возникших на предыдущих этапах обработки. При помощи шлифтика обстругиваютсяторцы, участки с сучками и неправильной или сложной структурой древесины. В этом виде инструмента устанавливается двойной нож с линейным лезвием и стружколомом, угол присадки ножа составляет 60 градусов.

• Цинубель служит для обработки свилеватых сортов древесины и для нанесения на поверхности мелких бороздок, чтобы улучшить сцепление элементов в последующем клеевом соединении. Ножи цинубеля имеют ребристость, которая образует зубцы при заточке. Размещение ножа под углом 80 градусов относительно колодки позволяет обрабатывать без задировдаже свилеватую древесину. В среднем длина подошвы цинубеля составляет 20 см, ширина и высота – 6,5 см. Ножи – одинарные с зубчатым лезвием.

• Рубанок торцовый используют для обработки торцов и строгания небольших поверхностей с путаным строением волокон.
• Рубанок одиночный применяется для повторной обработки. При строгании образуется стружка без излома; для поверхности характерны небольшие задиры или сколы.
• Двойной рубанок имеет стружколом, помимо ножа, что повышает качество обработки.

Фигурного строгания, виды

• Зензубель (отборник) оснащен двойным ножом, благодаря чему повышается качество обработки изделия. Применяется для обстругивания перпендикулярных плоскостей и зачистки четвертей. Ширина ножа в форме лопатки не превышает 33-х мм. Инструмент сродни фальцебелю.

• Федергубель отличается специальной формой лезвия, которое формирует прямоугольный продольный выступ вдоль кромки деревянной заготовки.

• Фальцгебель, как и зензубель, служит для профильного строгания. Он снабжен одиночным ножом, имеющим прямую или косую конфигурацию, и применяется для зачистки четвертей (фальцев). Имеет ступенчатую подошву, иногда съемную, что позволяет подбирать фальцы требуемого размера и профиля для каждого индивидуального случая.
• Штабгобельи штабгалтель – благодаря ножам, имеющим вогнутую форму, придают обрабатываемым деталям округлую форму. Штабгалтель применяется для обработки выпуклых поверхностей.

• Шпунтубель (пазник) используется для выборки шпунтов (пазов) по краям древесной заготовки. Состоит из пары колодок, соединенных специальными металлическими винтами. Первая колодка – направляющая; вторая, удерживающая ножи – закрепляющая.

Пазник также часто снабжен специальным ребром или переставной линейкой для прострагивания паза строго на заданном расстоянии от среза.

• Калевка используется преимущественно для фигурной обработки и придания специфических форм, таких как: карнизы, багет, дверные проемы. Имеет ступенчатую подошву и фигурные резцы, позволяющие выполнить требуемые профили.

• Грунтубель представляет собой колодку, сбоку которой установлен заостренный крюк в виде резца. Этот резец фиксируется в колодке с помощью винта или клина. Предназначен для выборки пазов трапециевидного профиля, располагающихся поперек волокон дерева.

• Горбач (американка) применяется для обработки выгнутых и вогнутых плоскостей с внутренними или внешними диаметрами. Имеет колодку криволинейной формы.

При создании деревянных изделий требуется множество разнообразных по типу операций, поэтому в столярном и плотницком деле только одним типом рубанка зачастую не обойтись! Некоторые виды рубанков лучше использовать исключительно в паре – федергубель, медведка или шпунтубель. Другие модификации требуют последовательного применения: шерхебель служит для предварительной черновой обработки исходного сырья и фуганок – для окончательной отделки плоскостей. Основным целевым назначением рубанков как инструмента является обработка плоскостно-линейных поверхностей и создание необходимых рельефов.

Рубанок ручной – представляет собой инструмент для обработки дерева, применяется для строгания с давних времен. В современном мире он также не теряет своей популярности и находится в арсенале любой частной мастерской. Благодаря этому инструменту поверхностям, выполненным из дерева, можно придать нужную плоскость и шероховатость, добившись нужной формы и толщины детали. Также применяется для проделывания в заготовке необходимых выемок разных форм.

Описание

Стандартный вид рубанков как таковых потихоньку вытесняют более современные собратья имеющие электрические двигатели и позволяющие ускорить массовое производство изделий. Сегодня автоматические устройства правят балом, однако если цель – соорудить стул в гаражных условиях, то с этим справится и механический вариант инструмента, основная конструкция которого выполнена из колодки, клина и режущего ножа (железко).

В зависимости от дополнительных элементов и поставленной задачи инструмент подразделяется на несколько видов рубанков, сортируемых по назначению. Механические варианты изготавливаются, в основном, из комбинаций метала и пластмассы, и по функциональным возможностям различаются лишь по прочности материала, заложенного в основу.

Электрические же оснащены двигателем, обеспечивающим большую скорость выполнения задачи. Одними из самых популярных в сегодняшнем хозяйстве являются рубанки для работы по дереву.

Конструкция ручного рубанка

Фуганок – один из вариантов устройства рубанка, отличающийся большой, удлиненной колодкой, выступающей за основную плоскость. Предназначается такой вариант инструмента для чистового строгания (в том числе плоскостей большого размера) или подгонки фрагментов изделия в компании со вспомогательной линейкой.

Колодка – главная несущая часть, из чего состоит рубанок. Уже на нее крепятся лезвие, принятое называть железком в среде плотников, а также клин, фиксирующий его в колодке.

Эти компоненты в том или ином виде имеются как в электрических, так и в механических версиях инструмента, и в зависимости от габаритов, технического назначения и наличия дополнительных модулей могут делиться на множество видов и типажей.

Такая конструкция существует со времен так называемого деревянного рубанка – имеющего очень давнюю историю. Стоит начать с названия инструмента, происходящего от немецкого слова Raubank. Древнее изобретение создано примерно в первом веке нашей эры, если конечно верить находкам археологических раскопок на территории Помпеи. А распространение среди мастеров получил только на рубеже пятнадцатого и шестнадцатого века. Конструкционно состоял из деревянной колодки с зафиксированным при помощи клина лезвием.

Спустя много лет приспособление эволюционировало в столярный рубанок. Отличия его состоят в применении большего количества деталей из металлов. Естественно, его колодка так же сменила материал. Конечно, деревянный рубанок гораздо легче своего собрата, и очень хорошо скользят по деревянной поверхности, но на практике большинство базистых моделей довольно трудно отстроить в сравнении с металлическими аналогами, которые в добавок стоят дешевле благодаря массовому производству.

Виды рубанков

Плоское строгание

Для плоского строгания лучше всего использовать ручные рубанки типа шерхебеля, который прекрасно подойдет для грубой обработки древесины. Им поверхность после распила подготавливают к окончательному выравниванию примерно подгоняя все неровности под один формат. Шерхебель – рубанок, подходящий для огромного количества задач.

Он хорошо зарекомендовал себя в качестве основного орудия для строгания древесины, которая уже подвергалась обработке. Имеет достаточно увесистый и габаритный корпус из металла, и в основном предназначен для грубой начальной обработки материала глубоким строганием для получения примерного размера и формы срезая толстые слои дерева. Однако получить гладкую поверхность при работе этим рубанком невозможно, для чего ему в помощь обычно берут и другие виды инструментов, ведь как упоминалось ранее, виды рубанков и их назначения различаются.

В дополнение к шерхебелю и зензубелю:

1. Для изготовления напольного и внешнего покрытия хорошо подойдет медведка – внешний вид которой выделяется широкой основой с парными ручками, вмонтированными по бокам конструкции. Для работы этим инструментом обычно требуется два человека. Лезвие в конструкции закреплено клином на расстоянии достаточном для снятия 1 миллиметрового слоя древесины.
2. Полуфуганок – укороченный вариант стандартного фуганка, применяющийся для обстругивания крупных плоскостей. Несмотря на длину подошвы, а 60 сантиметров имеет “взрослое” лезвие с шириной в 8 сантиметров. Применяется для первичной обработки подготовленных деталей.
3. Шлифтик – ручной рубанок для окончательной зачистки поверхности и устранения большинства дефектов вызванными влиянием предыдущих обработок. При помои этого инструмента производят обстругивание торцов, участков, имеющих сучки или с нарушениями структуры древесины. Конструкция предусматривает установку двойного ножа с лезвием стружкоколом, установленными под углом в 60 градусов относительно подошвы.
4. Цинубель – ручной рубанок для работы со свилеватыми сортами древесины, во время использования которого на поверхность материала наносятся мелкие бороздки, улучшающие крепеж элементов при использовании клеевого соединения. Установленные ножи имеют ребристость, образующая зубцы при заточке. Адекватную работу без задиров с свилеватой древесиной обеспечивает грамотная установка лезвия ножа под углом в 80 градусов. Длина приспособления колеблется в районе 20 сантиметров.
5. Конструктивно схожий с зензубелем – рубанок отборник отличается от него наличием одинарного лезвия, изготовленного из высокопрочной инструментальной стали с применением последующей закалки для придания дополнительной прочности. Предназначается для выборки пазов при выполнении плотницких и столярных работ.

Также есть тройка рубанков для дополнительных манипуляций с исходным материалом:

• Торцовый рубанок – служащий для обработки торцов и поверхностей со спутанным рисунком волокон.
• Одиночный рубанок – инструмент для повторной обработки во время работы, которым на поверхности образуется мелкая стружка без излома. (В результате работы ручным рубанком являются нормой мелкие сколы или задиры.)
• Двойной рубанок – помимо основного лезвия имеет установленный стружкокол что улучшает финальное качество работы.

Фигурное строгание

В среде “фигурников” плотно вошедшей в обиход простого человека разновидностью ручного инструмента строгания является рубанок зензубель – конструкционно предполагающий установку в рубанок двойного ножа, которое увеличивает качество поверхности конечного продукта. В большинстве случаев используется для зачистки четвертей или поверхностей, расположенных перпендикулярно друг к другу. Устанавливаемый нож ограничен по ширине пределами в 33 миллиметра и выполняется в форме лопатки, из-за чего по неопытности можно спутать его с фальцебелем.

В комплект к этому инструменту стоит иметь под рукой:

1. Пазник в простонародии – рубанок шпунтубель в цеху, инструмент, состоящий из двух соединенных длинными винтами колодок, одна из которых служит для установки направления работы, а вторая закрепляет положение лезвий. Служит такая конструкция для выборки древесины из пазиков (шпунтов) нанесенных по краям древесной заготовки.
2. Для фигурной обработки деревянной поверхности и создания особой формы заготовками служит рубанок калевка. Отличается от собратьев наличием резцов с фигурными кромками, установленными на подошву из нескольких ступеней, устанавливаемую в зависимости от желаемого результата от придания формы профилю. Зачастую применяется в цеховом производстве дверных проемов, багетов и деревянных карнизов. Внешне почти не отличим от стандартного рубанка, но конструкционно лезвие, имеющее закругленную форму, устанавливается под углом в 45 градусов относительно основы. За одно движение шерхебель способен снять до 3 миллиметров древесины, оставляя после себя глубокие впадины, требующие последующей обработки. Устанавливаемая в шерхебель овальная кромка позволяет строгать древесину поперек волокон без нужды в продольном разрыве. Угол заточки лезвия инструмента можно изменять для подгонки под работу с более твердыми породами древесины.
3. Полуфуганки — рубанки, имеющие длину менее 50 сантиметров, являются идейными наследниками стандартных фуганков. Имеют номерную классификацию — №5 и №6 и внешне почти полностью схожи. Однако отличие есть, и достаточно весомое, представляющее собой разницу в ширине лезвия на целый сантиметр. Несмотря на то, что №6 по ширине лезвия вполне может классифицироваться как фуганок, все-таки он состоит в классе полуфуганков. В то время как №5 приходится многоцелевым инструментом признанным таковым по всему миру, №6 скорее можно назвать фуганком для женщин. ЗА счет укороченной базы он меньше весит и его легко можно взять с собой. И несмотря на размеры лезвия и подошвы строгает он очень ровно, особенно если речь идет о щитах. С ними он справляется в любом применении, и при строгании вдоль волокон, и поперек таковых, и под 90 градусов.
4. Рубанок, предназначенный для отборки фальцев – фальцебель. Оснащен колодкой со ступенчатой подошвой что позволяет вырезать фальцы одного размера, так как нож располагается под углом в 80 градусов по отношению к плоскости основы. Лоток для стружки организован по левую сторону рубанка. Ступенчатая подошва (в зависимости от модели – съемная) позволяет подбирать размер фальцев и профилей на любой вкус.
5. Федергубель – ручной рубанок с особой формой лезвия, позволяющей формировать прямоугольный “зуб” по торцу заготовки.
6. Штабгобель и штабгалтель – вогнутые ножи придают заготовкам округлую форму и применяются для обработки изделий с выпуклыми поверхностями.
7. Грунтубель – Колодка с боковым, резцеподобным крюком, фиксируемом с помощью винта или клина. Служит для выборки пазов на профилях трапециевидной формы, нанесенных поперек волокон древесины.
8. Горбач или “американка” – ручной рубанок, созданный для вырезки и обработки выгнутых и вогнутых плоскостей имеющими диаметры снаружи или внутри. Колодка такого инструмента отличается от стандартной своей криволинейной формой.

При исполнении столярного дела не стоит полагаться на кажущуюся универсальность такого инструмента как ручной рубанок, ведь будь это правдой, не было бы нужды придумывать столько вариаций одного и того же приспособления. Работа с деревом очень тонка и требует серьезного подхода к выбору правильного рубанка на каждом этапе производства.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ручной рубанок. Виды и устройство. Применение и как выбрать

Ручной рубанок – это строгальный деревообрабатывающий инструмент, используемый плотниками и столярами. Он применяется для придания поверхности древесины требуемой формы с прямыми линиями. С помощью этого инструмента проводится обработка заготовок под требуемые параметры, а также создаются различные столярные соединения, такие как шип-паз и выборка четверти.

Конструкция рубанка

Ручной рубанок является довольно простой конструкцией, которая состоит из колодки с ровной подошвой. Она может быть выполнена из древесины или металла. На ее концах устанавливаются ручки. Передняя предназначена для хвата и удержание рукой, а задняя обеспечивает удобный захват для толкательных движений. Ближе к задней рукояти инструмента имеется зажим, в который устанавливается нож из твердой стали. Колодка имеет сквозную прорезь, сквозь которую выдвигается нож.

Существуют как более сложные, но легко настраиваемые конструкции рубанков, так и простейшие, в которых в качестве зажима для ножа применяется деревянный клинышек, забивающийся молотком. При правильной настройке подобные инструменты обладают одинаковыми характеристиками реза. Главными критериями, которые ставятся к рубанкам, являются острота ножа и материал изготовления. Угол заточки лезвия подгоняется под определенный материал, который необходимо строгать. Это связано с тем, что различные породы древесины обладают разной твердостью.

Особо важным критерием является ровность подошвы. В деревянных рубанках со временем она деформируется в результате стирания. Кроме того, при намокании подобный инструмент может выгнуться, что сделаете его непригодным для дальнейшего применения. Металлические колодки в этом плане значительно лучше, но в большинстве случаев их делают из стали, которая подвержена коррозии. В результате продолжительного неиспользования инструмента он покрывается слоем ржавчины, возникающей даже при контакте с влажным воздухом. Как следствие при работе происходит пачканье заготовок.

Большим недостатком металлических колодок является наличие ошибок при литье. Если подошва сделана винтообразной, то обеспечить идеально ровное строгание невозможно. В связи с этим перед покупкой важно внимательно оценить гладкость и ровность поверхности подошвы, чтобы не приобрести плохой инструмент. В случае с деревянными рубанками наличие дефектов подошвы можно решить, поработав напильником.

Разновидности рубанков

Стоит отметить, что ручной рубанок, в отличие от подавляющего большинства прочего столярного инструмента, имеет множество разновидностей. Конструкция каждой модификации подогнана для выполнения специализированных задач. Не существует полностью универсальной конструкции, которая позволит проделать любую работу. Всего разделяет 2 группы рубанков:

• Прямого строгания.
• Фигурного строгания.

Ручной рубанок плоского строгания

К категории рубанков плоского строгания относят:

• Одинарные.
• Двойные.
• Шерхебели.
• Шлифтики.
• Фуганки.
• Цинубели.
• Обдирочные.

Одинарный ручной рубанок предназначен для выравнивания поверхности древесины для получения идеальной плоскости. Он снабжает прямым лезвием, у которого слегка закругленная кромка. Благодаря отсутствию острых углов, на концах рабочей поверхности лезвия, при движении на заготовке не остаются канавки. Такой инструмент позволяет исправить грубую обработку после пилы или топора.

Двойной имеет похожую конструкцию с одинарным, но снабжается дополнительным ножом, который ломает стружку. Он применяется для финишного выравнивания и позволяет достигнуть более гладкой поверхности, которая практически не нуждается в затирании шкуркой.

Шерхебели имеют закругленные лезвия, которые устанавливаются под углом 45 градусов к боковой стороне подошвы. Овальная кромка позволяет проводить строгание поперек волокон. Также к особенностям данного инструмента можно отнести довольно широкий зазор для вывода стружки, который в зависимости от модификации составляет 3-5 мм. Такой инструмент превосходно подходит для грубой обработки. Он обеспечивает быстрый съем стружки, но при этом получаемая поверхность будет обладать шероховатостью и зазубринами, требующими дополнительной обработки.

Шлифтики представляют собой рубанки, в которых лезвие расположены под углом 50 градусов. Такой инструмент оснащается двойным лезвием, а также стружколомом. При снятии древесины создается очень качественная гладкая поверхность, которая не нуждается в дополнительной доработке. Шлифтики обычно применяют после того как заготовка обрабатывается более грубыми инструментами. Задача таких рубанков в доведении до идеально гладкой.

Фуганок – это инструмент для чистовой обработки, который применяется для снятия стружки на больших поверхностях. Для него характерна длинная колодка, поэтому он эффективно снимает выступающие части древесины, при этом обходит углубления. Фактически чем длиннее фуганок, тем на более идеальные результаты можно рассчитывать после окончания работы. Фуганок самая распространенная разновидность рубанка, которую можно встретить в любой мастерской, где занимаются профессиональной обработкой древесины.

Цинубели имеют одинарный зубчатый нож, который в отличие от обычного инструмента создает рифленую поверхность, обычно применяемую для склеивания заготовок. Просто подготовив две части древесины с помощью цинубеля, можно увеличить непосредственную площадь контакта при прилегании. Благодаря этому повышается прочность склеивания. С эстетической точки зрения, создаваемые борозды не несут особой привлекательности, поэтому данный инструмент не применяется для других целей.

Обдирочный ручной рубанок представляет собой совершенно отличительную конструкцию от классической. Его подошва представляет собой металлическую терку. Инструмент не имеет ножа. Его применяют исключительно для выравнивания торцов гипсокартона. Такая терка позволяет исправить дефекты, которые были допущены при раскройке гипсокартонных листов перед их сборкой в различные конструкции.

Рубанки для фигурного строгания

Данная категория инструмента предназначена для создания пазов, а также обработки выступов и кромок. С развитием электрического инструмента и появлением ручных фрезеров подобный инструмент отошел на второй план, но по-прежнему встречается в мастерских.

К фигурным рубанкам можно отнести:

• Зензубели.
• Кантенхобели.
• Шпунтубели.
• Федергубели.
• Калевки.
• Фальцгебели.
• Штапы.

Зензубель представляет собой узкий рубанок, с помощью которого можно выбрать четверть. Также благодаря его узким габаритам можно снять торец заготовок, чтобы получить паз. Существуют различные модификации данного инструмента, предназначенные для работы с древесиной вдоль и поперек волокон. В большинстве случаев данный инструмент выбирают для проведения чистовой обработки по уже сформированной грубой поверхности.

Кантенхобель – это довольно компактный ручной рубанок, который применяется для снятия фаски. С его помощью обрабатывают торцы, придавая им более приятную поверхность. Данный инструмент имеет трапециевидную форму лезвия. Обычно кантенхобель имеет один режущий нож, но могут быть и два. Режущая кромка располагается под углом к боковой поверхности подошвы. С помощью такого орудия проводится чистовая обработка, которая требует минимальной поправки с помощью шкурки или напильника.

Шпунтубель – это специализированный ручной рубанок, с помощью которого выбирается паз. Инструмент является легко узнаваемым благодаря двойной подошве. Одна колодка служит для направления траектории движения, а с помощью второй крепится лезвие. Такой рубанок можно регулировать, меняя расстояние между двумя колодками, тем самым подгоняя расстояние до обрабатываемой кромки.

Федергубель – это торцевой инструмент, с помощью которого обрабатываются продольные выступы заготовок. Он имеет особую форму лезвия с подъемом по центру. В результате обработки торца доски можно получить продольный шип, применяемый для склеивания с другой деталью, в которой предварительно проделан паз аналогичного размера.

Калевка одни из самых необычных рубанков, который позволяет проводить фигурную обработку заготовок. Он применяется для производства карнизов, а также багетов и оформления дверных проемов. Подошва клевки имеет ступенчатую форму, которая в зеркальном отображении передается заготовке.

Фальцгебель – это также узкоспециализированный рубанок, с помощью которого можно сформировать полосу по краю заготовки, без предварительной разметки. Фальцгебель имеет похожую подошву на калевку.

Штап – это небольшой ручной рубанок, предназначенный для закругления кромок. Его лезвие имеет полу закругленное заглубление. Кроме этого, узнать подобный инструмент можно по вогнутой подошве. Данная конструкция подошвы и ножа позволяет делать с торцов закругленную форму.

Настройка рубанка

Регулировка рубанка заключается в настройке высоты выхода острия лезвия сквозь подошву. Чем больше выступает режущая кромка, тем толще снимаемая стружка и ниже качества получаемой поверхности. При недостаточном выходе лезвия снимается слишком тонкая стружка, поэтому на обработку уходит много времени. В том случае если установлен чрезмерно большой зазор, могут повреждаться древесные волокна заготовки, в результате чего образовываются сколы, особенно при недостаточной остроте ножа.

Величина выхода ножа отличается в зависимости от модификации рубанка. Если необходима грубая обработка, то устанавливается вылет на уровне 0,5 мм. Если проводится регулировка инструмента для чистовой обработки, то этот показатель уменьшается.

Для того чтобы выдвинуть нож необходимо ослабить крепление и немного забить его вниз с помощью киянки или придавить пальцами. При этом нужно учитывать, что в случае чрезмерного выхода режущей кромки со стороны подошвы возвращать его ударами по острой части нельзя, поскольку это повредит заточку. В таком случае потребуется полностью освободить регулировочный винт и вытащить лезвие обратно.

Похожие темы:

различия, сферы применения Как настроить ручной рубанок правильно

Дети остро чувствуют неправду, и потому почти все называют рубанок «струганком». Рубанок ― слово нерусское, к рубке никаким боком не касающееся. Raubank от нем . Rau (шершавый) и лат . bank (скамья). Это русский язык сблизил созвучия, всё равно и русское, и немецкое слово связано с инструментом по дереву, убирающим с дерева лишнее острым металлическим лезвием.

Рубанки, их виды и разновидности

Рубанок ― это ручной инструмент для строгания дерева. Вещь в столярном деле (да и вообще в хозяйстве) нужная, убирающая с обрабатываемой древесины шероховатости, создающая прямолинейные плоскости, уменьшающая размеры, создающая рельефность (пазы, шипы, фигурные профили плинтусов и т.д.). Применяется инструмент с древности, вон нашли же рубанки в пепле Помпеев, а их вулкан «накрыл» почти две тысячи лет назад. Конечно, за это время рубанки во многом изменились, появились их новые модификации и разновидности.

Сейчас рубанки, практически, как и любой другой ручной инструмент, делятся на:

• — механические;
• — электрические.

В свою очередь механические подразделяются по материалу, из которого сделан инструмент:

Пластмассовый рубанок среди всех остальных собратьев самый лёгкий. Иногда его корпус выполнен классически, то есть формой напоминает деревянный или металлический. На его подошве находится несколько лезвий. Дело в том, что им часто выполняют обдирочные и шлифовочные работы не только по дереву, но и по гипсокартону. Во многих моделях предусмотрена быстрая замена режущих кромок вместе с подошвой, чтобы регулировать величину и чистоту срезания.

Металлический рубанок по принципу действия схож с деревянным, но в устройстве есть несколько принципиальных отличий. Он состоит из металлического корпуса-колодки, передней и задней рукояток (из дерева или пластика), зажима с винтом и ножа. В подошве находится леток, то есть прорезь, через которую выходит лезвие ножа. Закрепляется нож винтом, проходящим через зажим. Ослабив зажимной винт, можно увеличить или уменьшить выход ножа, таким образом регулируя толщину стружки (тонкость работы). Мастера пользуются железным рубанком обычно тогда, когда жалко деревянного, то есть для более грубой или неудобной работы (к примеру, нужно застрогать торец).

У деревянных рубанков так много разновидностей, что стоит обратить на них особое внимание.

Деревянные рубанки

Их разновидностей масса, почему? Дело в том, что пластмассовые рубанки появились совсем недавно. Да и первый металлический рубанок англичане запатентовали лишь в 1820 году. А строили из дерева, да ещё как строили, повсеместно. И надо было не только обтесать бревно или прострогать доску. Надо было для отделочных работ иметь доски с фигурным профилем, для плотности соединений надо было выбирать четверть, вырезать шип и паз и т.д.

различия, сферы применения. Виды рубанков и их назначение – рассказ мастера Рубанок с косым лезвием

Рубанок ручной – представляет собой инструмент для обработки дерева, применяется для строгания с давних времен. В современном мире он также не теряет своей популярности и находится в арсенале любой частной мастерской. Благодаря этому инструменту поверхностям, выполненным из дерева, можно придать нужную плоскость и шероховатость, добившись нужной формы и толщины детали. Также применяется для проделывания в заготовке необходимых выемок разных форм.

Описание

Стандартный вид рубанков как таковых потихоньку вытесняют более современные собратья имеющие электрические двигатели и позволяющие ускорить массовое производство изделий. Сегодня автоматические устройства правят балом, однако если цель – соорудить стул в гаражных условиях, то с этим справится и механический вариант инструмента, основная конструкция которого выполнена из колодки, клина и режущего ножа (железко).

В зависимости от дополнительных элементов и поставленной задачи инструмент подразделяется на несколько видов рубанков, сортируемых по назначению. Механические варианты изготавливаются, в основном, из комбинаций метала и пластмассы, и по функциональным возможностям различаются лишь по прочности материала, заложенного в основу.

Электрические же оснащены двигателем, обеспечивающим большую скорость выполнения задачи. Одними из самых популярных в сегодняшнем хозяйстве являются рубанки для работы по дереву.

Конструкция ручного рубанка

Фуганок – один из вариантов устройства рубанка, отличающийся большой, удлиненной колодкой, выступающей за основную плоскость. Предназначается такой вариант инструмента для чистового строгания (в том числе плоскостей большого размера) или подгонки фрагментов изделия в компании со вспомогательной линейкой.

Колодка – главная несущая часть, из чего состоит рубанок. Уже на нее крепятся лезвие, принятое называть железком в среде плотников, а также клин, фиксирующий его в колодке.

Эти компоненты в том или ином виде имеются как в электрических, так и в механических версиях инструмента, и в зависимости от габаритов, технического назначения и наличия дополнительных модулей могут делиться на множество видов и типажей.

Такая конструкция существует со времен так называемого деревянного рубанка – имеющего очень давнюю историю. Стоит начать с названия инструмента, происходящего от немецкого слова Raubank. Древнее изобретение создано примерно в первом веке нашей эры, если
