Размещение розеток в квартире – на каком расстоянии и как правильно должны устанавливаться штепсельные или европейские розетки, минимальная высота для размещения

Содержание

Размещение розеток в квартире | Составляем схему расположения


Существует простая методика размещения розеток в квартире, пошаговое выполнение которой, поможет сделать ваше жилище комфортным и безопасным. Сейчас, в рамках нашей большой статьи «Проект электрики квартиры | Электропроект своими руками», мы, по данной технологии, выберем места, где лучше всего расположить розетки и создадим подробную схему для электромонтажа.

Для выбора мест установки, нам потребуется план квартиры, подробно о том, как его можно создать, мы уже говорили в статье «План квартиры | Своими руками», в которой, мы нарисовали план двухкомнатной квартиры — «хрущевки».



План квартиры для размещения розеток

На этом примере мы и будем составлять схему расположения розеток в квартире.

1. В первую очередь, необходимо определиться с расположением мебели и нанести ее на план. Чем тщательнее вы продумаете желаемую обстановку, тем более точным и выверенным будет расположение розеток, выключателей, освещения и прочего электрооборудования.


Лучше всего, если вы пройдете по мебельным магазинам и определитесь с конкретными моделями столов, диванов, кресел, которые планируете приобрести. Зная их размеры, вы легко сможете перенести их в масштаб плана квартиры.

В качестве примера, возьмем диван, с габаритными размерами ШхГхВ (ширина, глубина, высота) – 2000мм х 800мм х 850мм.



Расстановка мебели в схеме электрики

Для размещения дивана на плане квартиры, необходимо схематически отобразить его в горизонтальном разрезе.

Размещение мебели на плане квартиры

После перевода реальных размеров дивана в наш масштаб 1:20, чертеж дивана будет иметь следующие параметры:

Размеры мебели после перевода в масштаб

Напомню, масштаб плана квартиры, построенного нами ранее, 1 к 20, т.е. для перевода мебели в данный масштаб, все габаритные размеры необходимо делить на 20 (в миллиметрах).

Теперь можно размещать диван на плане квартиры, в необходимом вам месте, при этом пропорции дивана относительно квартиры, будут полностью соблюдены.

Размещение мебели на плане квартиры

В нашем примере, мы обставим основные зоны, которые обычно есть в каждой квартире:

    1. Спальная зона

    2. Зона отдыха

    3. Рабочее место

    4. Кухонное пространство

    5. Сан. Узел

Наносить проекции мебели на план квартиры вы можете любым удобным для вам образом -рисовать ручкой/карандашом, делать аппликацию (вырезать макеты мебели и прикладывать к чертежу), главное соблюдать масштаб. Мы пошли по самому простому пути, воспользовались графическим редактором и у нас получилось следующее:



images/Jelektromontazh/Razmeshhenie_rozetok/Razmeshhenie_rozetok_6.jpg

2. Следующим шагом мы, по той же методике, расставляем все стационарные потребители электроэнергии. Обозначать их можно схематически, геометрическими фигурами, повторяющими общие габаритные размеры, переведенные в масштаб плана. Лучше всего это делать на отдельной копии плана квартиры с расставленной мебелью.

Указать, в рамках плана, все возможные устройства, которыми вы в будущем будете пользоваться, очень сложно, постарайтесь показать все стационарные, крупногабаритные и энергоемкие, вроде холодильника, стиральной машины, водонагревателя и т.д. Остальные электроприборы, которые вы собираетесь использовать, тоже имейте ввиду, в следующем этапе, когда мы начнем расставлять розетки на плане, эта информация очень понадобиться.


3. Дальше можно начинать расстановку розеток на плане квартиры. Лучше всего делать это последовательно, покомнатно. Принцип тут простой, все постоянные потребители электроэнергии должны иметь возле себя электрическую розетку, плюс некоторое количество розеток нужно иметь в запасе, для устройств, подключаемых периодически.



Размещение розеток в квартире

Представляйте где и какими устройствами вы будете пользоваться и соответственно этому расставляйте розетки на плане. Обязательно проектируйте свободные розетки, тяжело предугадать, какие еще электроприборы вам понадобятся, но места для подключения лучше предусмотреть заранее.

Чем точнее вы продумаете ваш будущий интерьер, его наполнение электроприборами и техникой, тем более точным будет расчет количества и мест установки электрических розеток.

4. После того, как вы нанесли все основные электрические розетки на план квартиры, необходимо определить местоположения остальных электроустановочных устройств — розеток слаботочных сетей, таких как: тв-розеток, интернет (rj45) розеток, аудио и т.п.



Местоположение розеток в квартире


5. При размещении розеток на плане кваритры, следует сразу указывать высоты установки блоков розеток, при этом учитывайте размеры мебели, техники, открывание деверей и т.д., чтобы розетки не оказались закрыты элементами интерьера.

Для удобства, советую сразу определиться с основной высотой установки розеток, о том какие существуют стандарты установки мы писали в статье «Высота установки розеток и выключателей, правила расположения». В дальнейшем, указывать на плане высоту установки розеток нужно лишь в случае, если она отличается от стандартной.

6. Когда вы окончательно определились с местами размещения, нанесли на план квартиры и отметили высоты установки, можно рассчитать размеры точного расположения розеток в реальной квартире. Для этого линейкой измеряем расстояние от ближайшего угла до центра розетки (если это блок розеток – до центра первой розетки в блоке) и полученную величину умножаем на масштаб, в нашем случае на 20.

Пример: Так, на изображении ниже, приведен пример такого перевода размеров. При длине до розетки 60мм на чертеже, реальный размер будет равен 60х20=1200мм.

Перевод размеров в реальный масштаб

7. Наносим на схему расположения розеток все необходимые размеры (указывайте размеры с той стороны, точность с которой наиболее критична).



Расположение розеток в квартире

Учитывайте стандартные размеры блоков розеток:

     — стандартная розетка в сборе имеет размер примерно 80мм х 80мм
     — блок из двух розеток —  80мм х 150мм
     — блок из трех розеток – 80мм х 225мм
     — блок из четырех розеток – 80 х 295мм
     — блок из пяти розеток – 80мм х 365мм

Размеры рамок розеток

Старайтесь не использовать на схеме расположения розеток, блоки более чем из четырех штук (постов), т.к. не у всех производителей есть рамки такого размера. Если вам необходимо сделать рядом более чем 4 розетки, разделите их на группы (2 и 3, 3 и 3 и т.п.)

Следуя этой простой инструкции вы сможете самостоятельно создать подробную схему расположения розеток в квартире. При этом, все розетки будут на своих местах, все электроприборы в квартире будут иметь точки для подключения как к электрическим сетям, так и к слаботочным, сигнальным. Вы навсегда забудете о всевозможных удлинителях и тройниках, о пучках валяющихся и свисающих проводов.

Только такое планомерное, поэтапное проектирование позволит выбрать максимально удобные места расположения розеток. Получившаяся в результате схема розеточной сети в квартире, пригодится для последующего расчета стоимости и непосредственно электромонтажных работ в квартире, будет важной составной частью электропроекта.

правила установки электрических розеток на определенном расстоянии однокомнатной или многокомнатной квартире, в доме

Правильное расположение розеток в доме сделает пользование приборами комфортным. Существуют рекомендации по установке точек питания в помещении.

Правильное расположение розеток в квартире

Ежедневно мы используем множество электроприборов. Они питаются от розетки, поэтому следует грамотно их расположить по всему помещению.

Если подойти к проведению установки с предварительным планированием, не придется перегружать сеть, спотыкаться о кабели и распутывать провода.

Зачем это нужно

По примерным подсчетам в каждой квартире используется не менее 6 бытовых приборов за сутки. Это число постоянно возрастает, а количество электророзеток остается неизменным, поэтому важно грамотно спланировать их местоположение. Если точки питания установлены в доме хаотично, придется отключать одни устройства для зарядки других. Это ведет к неудобству использования и риску повышения предельной мощности, на которую рассчитан механизм, и поломке подключаемого устройства.

Самостоятельно планируя помещение, нужно понимать его предназначение, какие устройства использоваться и как располагаться. Расстановку производят с учетом технических норм.

Требования ПУЭ

ПУЭ (полностью — Правила устройства электроустановок) устанавливают нормы электромонтажа розеток и выключателей. Точные требования к расположению не описываются, а лишь некоторые важные моменты.

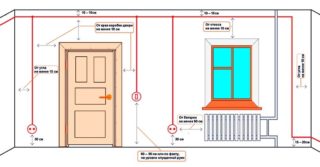

расположение розетокПри проектировании учитывают следующие требования:

  • стационарный выключатель располагают на высоте 1 м от пола со стороны дверной ручки;
  • от пола до розетки или выключателя расстояние 1 м;
  • розетки и выключатели ставятся на отдалении не менее 50 см от газовых приборов;
  • в комнатах с повышенной влажностью (ванные, кухни) электророзетки и выключатели располагают от 60 см от пола и источника воды.
расположение розеток

Правила размещения разделяются на советский стандарт и евростандарт. По европейским требованиям от пола до электророзетки 30 см, до выключателя – 90 см. По советским нормам выключатель устанавливается на уровне плеч (160 см), источник питания – на высоте 90-100 см.

Размещение электрических розеток в квартире — где делать?

Местоположение напрямую зависит от предназначения комнаты. В каждом помещении советуется установить по одной дополнительной розетке.

В гостиной или зале

расположение розетокВ залах и гостиных существует 4 варианта размещения электророзеток.

  1. Элементы питания монтируются около дверного проема. Высота 0,3 м от пола, до двери не менее 0,1 м. Находиться выключатель должен со стороны ручки на высоте 90 см.

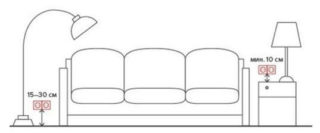

  2. Диванная зона. Розетки располагаются так, чтобы пользователю было удобно их использовать – например, для зарядки телефона или планшета, подключения светильника.
  3. Зона телевизора. Точка питания устанавливается на стене за панелью.
  4. Рабочий стол. Если в гостиной предусмотрено место для работы за компьютером, следует добавить несколько точек питания.
расположение розеток

Для аудио- и видеотехники потребуются специальные розетки.

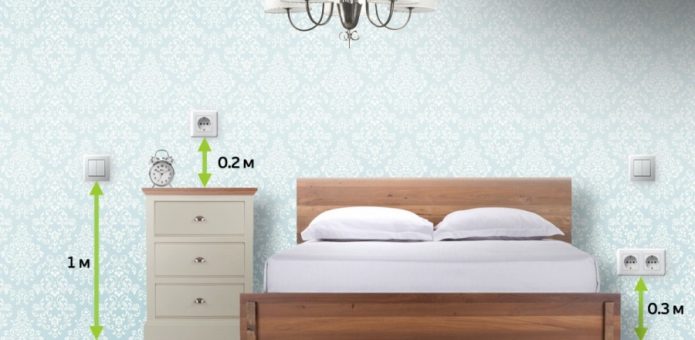

В спальне или детской комнате — правильное расположение

расположение розетокРасполагать выключатели в спальной и детской комнате следует исходя из нужности, комфорта и безопасности использования. Электророзетки устанавливаются около прикроватных тумб или кровати. Если в помещении расположен письменный стол, следует добавить 2 электророзетки для лампы и компьютера. Над рабочей поверхностью размещают на высоте 0,2 м. Для телевизора нужна еще одна точка питания на высоте примерно 1,3 м от пола, установленная за прибором.

В детской комнате точки питания размещаются на безопасном расстоянии и оборудуются шторками.

Как правильно разместить в однокомнатной квартире, в кухне

расположение розетокПо требованиям ПУЭ нужно соблюдать следующие правила:

  • штепсельные устройства — не ближе 60 см к полу и водным коммуникационным выходам;
  • аналогичное требование и к газовым коммуникациям – не менее 60 см от электроустановочных механизмов.

На нижнем уровне 10-15 см располагаются точки питания для устройств, которые включаются на непродолжительное время – стиральная и посудомоечная машина, электроплита. На втором уровне 100-130 см от пола размещают розетки для приборов, находящихся на рабочем столе, и светильников. Высота определяется конфигурацией мебели. На 2-2,5 м закрепляются розетки для включения вытяжки и освещения рабочей зоны.

В ванной

расположение розетокВажный критерий при проведении точек питания в ванной – безопасность.

Высота размещения от пола:

  • Оптимальная – 60 см, но для стиральной машины розетку допустимо установить ниже.
  • Для бойлеров — 1,5 м от пола.
  • 1 метр для бритвы и фена.

Расстояние от источников воды также должно быть не менее 60 см. Выключатели света по нормам ПУЭ располагают за пределами комнаты.

расположение розеток

В ванной обязательно используются розетки, степень защиты которой составляет IP44 и выше. Применение устройств с меньшей защитой от влаги запрещено.

В коридоре и прихожей

В коридоре устанавливается 1-2 разъема питания. Выключатель – на высоте 90 см и 10 см от дверной ручки, розетки – не менее 30 см от уровня пола.

Размещение электрических розеток в квартире: советы и правила

расположение розетокПри планировке размещения точек питания желательно установить по дополнительной розетке в каждом помещении. Ее можно использовать для подключения аппаратов для хозяйственных работ.

По возможности электророзетки размещают за приборами – за телевизором, прикроватными тумбами, чтобы сделать незаметными. При этом расставляют механизмы так, чтобы добраться по необходимости не составило.

Расположение розеток и выключателей основывается на требованиях безопасности и с учетом комфорта пользователя. Осуществлять работу по установке нужно соблюдая технику безопасности.

Каждая квартира индивидуальна, и поэтому нужно разрабатывать отдельный план размещения розеток. Подсчет количества точек питания определяется числом и мощностью приборов, которые будут использоваться. Строгих требований к схеме расположения нет, важно, чтобы работу проводил высококвалифицированный мастер.

Полезное видео

Как расположить розетки в квартире: лучшие схемы

В современной квартире одновременно работает множество электроустройств. Во время ремонта часто возникает необходимость перенести неудачно расположенные розетки и распланировать их так, чтобы без проблем подключать каждый прибор и не спотыкаться о тянущиеся через весь дом провода. Это наиболее актуально для домов старой постройки — в новостройках электросеть обычно организована более эффективно. До начала работ следует продумать, как рационально расположить бытовую и цифровую технику, щитки и розетки.

Оптимальное расположение

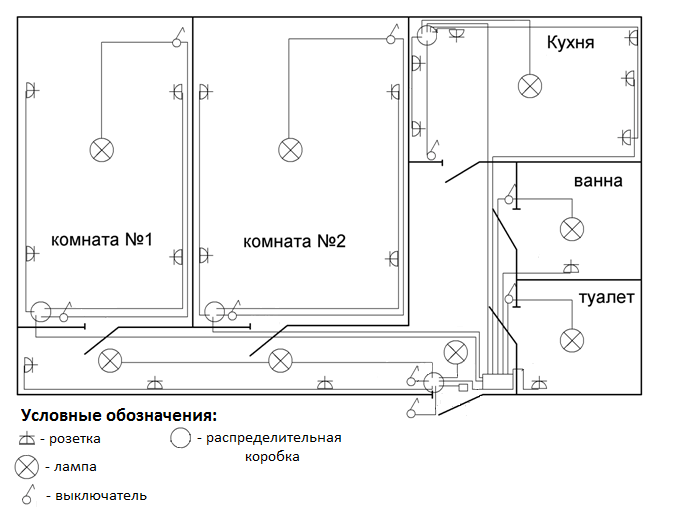

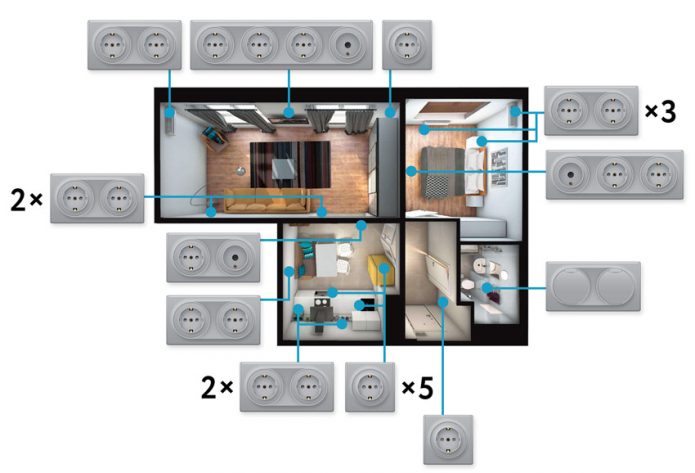

Схема размещения розеток в квартиреСхема размещения розеток в квартире

В каждой комнате жильцы часто или постоянно пользуются различными электроприборами. Чтобы все предметы интерьера были на своих местах и розетки не оказались спрятанными за шкаф или диван, следует нарисовать план каждого помещения с указанными размерами и определить, куда встанет мебель, техника, освещение. Нужно учесть также строительные нормы и правила, чтобы обеспечить пожарную безопасность и чёткую работу электропроводки.

Прихожая и коридор

Розетки в прихожейРозетки в прихожей

Освещение в прихожей лучше подключать с помощью отдельных выключателей. Чаще всего в этом помещении пользуются сушилками для обуви или пылесосом. Поэтому будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. При необходимости установки дополнительных электроустройств в прихожей схема усложняется.

Как расположить розетки в прихожейКак расположить розетки в прихожей

Ванная

Розетки в ваннойРозетки в ванной

В ванной комнате могут быть постоянно включены в розетки стиральная машина, душевая кабина и водонагреватель. Часто нужно воспользоваться феном или бритвой. Для крупной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе, чем за 60 см от источника воды и от пола. Покупать следует специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особый пластиковый фланец с внутренней стороны для стока воды при попадании.

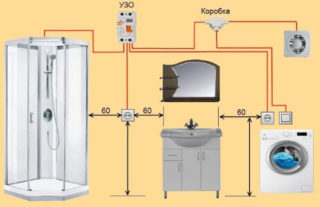

Схема розеток в ваннойСхема розеток в ванной

Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.

Кухня

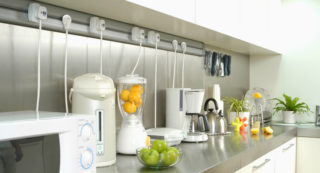

Розетки на кухнеРозетки на кухне

Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень постоянно включённой в сеть техники:

  • холодильник;
  • посудомоечная машина;
  • электроплита;
  • микроволновка;
  • телевизор;
  • вытяжка;
  • электрочайник;
  • стиральная машина.

Поэтому необходимо не меньше восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, такой как миксер, кофемолка или мясорубка.

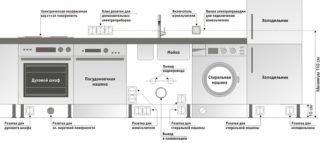

Схема розеток на кухнеСхема розеток на кухне

Основную трудность представляет правильное расположение розеток для встроенной техники — их нельзя размещать за электроприборами, поэтому лучше вынести источники энергии за соседние шкафы кухонного гарнитура. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.

Розетки для блендера или тостера, которыми хозяева пользуются на столе, нужно установить выше рабочей поверхности на 30 см.

Гостиная

Розетки в гостинойРозетки в гостиной

Эта комната служит для отдыха и развлечения домочадцев, в ней расположены телевизор, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены постоянно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и не менее 10 см от дверных и оконных проёмов.

Схема розеток в гостинойСхема розеток в гостиной

Для сплит-системы розетку следует разместить наверху, около места установки внутреннего блока — это позволит избежать некрасивых проводов на стенах.

Будет удачным решением сделать возможность подключения зарядных устройств или электрокамина в диванной зоне.

Спальня

Розетки в спальнеРозетки в спальне

На прикроватных тумбочках обычно лежат телефоны или планшеты, которые требуют дополнительной подзарядки. Поэтому оптимальным решением будет разместить пару розеток у кровати, на расстоянии 15–20 см от столешницы.

Если в спальне стоит туалетный столик, то возле него также стоит установить розетку для подключения фена или другой техники.

Удобно смотреть любимые фильмы и передачи, валяясь в кровати, поэтому телевизор обычно вешают на противоположную изголовью кровати стену. Спрятать розетку можно за панелью экрана.

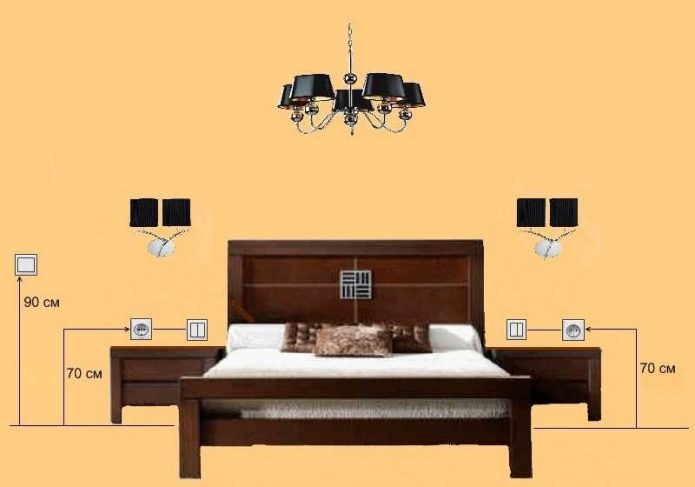

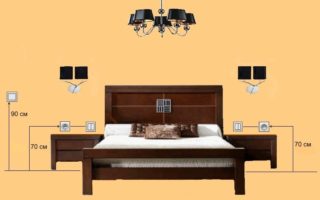

Схема розеток в спальнеСхема розеток в спальне

Детская

Розетка в детскойРозетка в детской

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

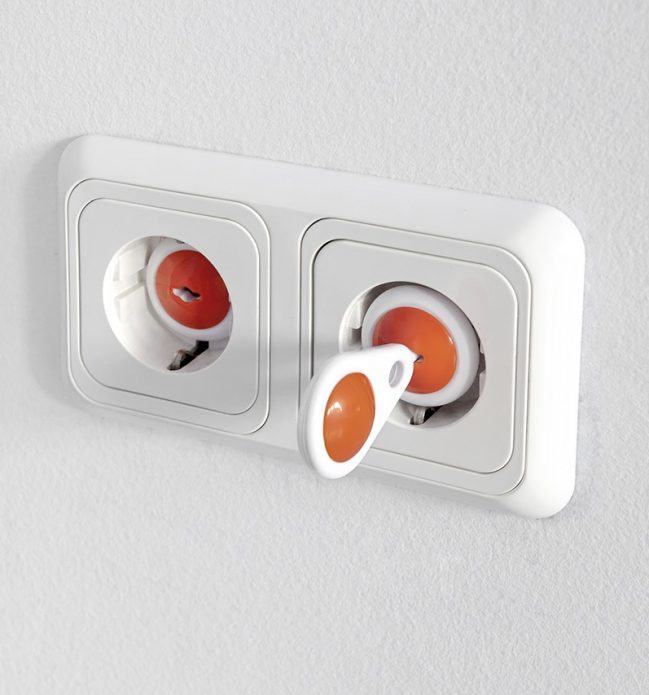

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Розетки с заглушкамиРозетки с заглушками

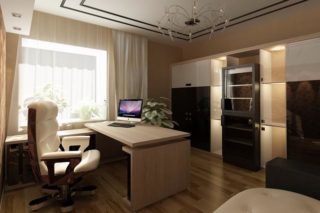

Кабинет или рабочий стол

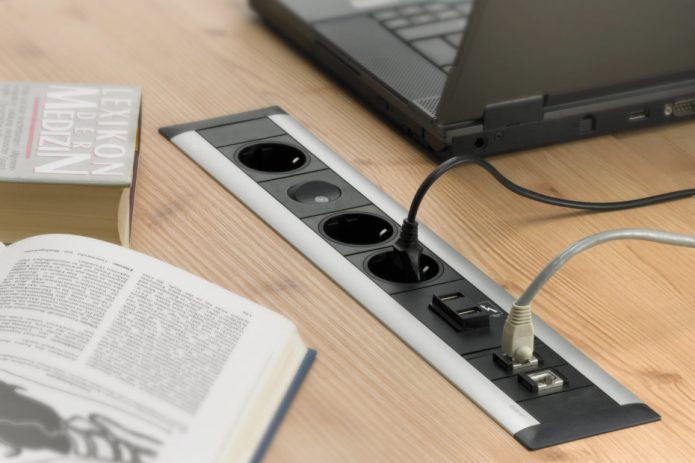

Розетки в столеРозетки в столе

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

Сетевой фильтр можно врезать в рабочий стол, если есть необходимость постоянно переключать устройства.

Рабочее местоРабочее место

Видео: Как правильно разместить розетки и выключатели

Планирование на стадии проектирования позволит оборудовать каждую функциональную зону в квартире по желанию, например, обустроить рабочее место и печатать на ноутбуке, лёжа на любимом диване. Если расположить разъёмы питания в квартире в соответствии с правилами безопасности и учесть количество и размещение основных электроприборов, то провода не будут путаться под ногами, а использование аппаратуры станет более удобным.

схема, количество, гостиная и детская

Содержание статьи:

Для безопасного и удобного использования электроприборов и управления источниками света в квартире устанавливают стационарные точки питания. Расположение розеток и выключателей в квартире выбирается с точки зрения комфортности эксплуатации, но необходимо учитывать и технические правила монтажа.

Правила размещение выключателей

Одним из самых надежных вариантов размещения розеток и выключателей является евростандарт

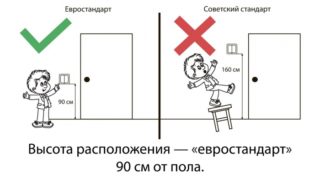

Существует два стандарта размещения выключателей и каждый из них имеет свои преимущества:

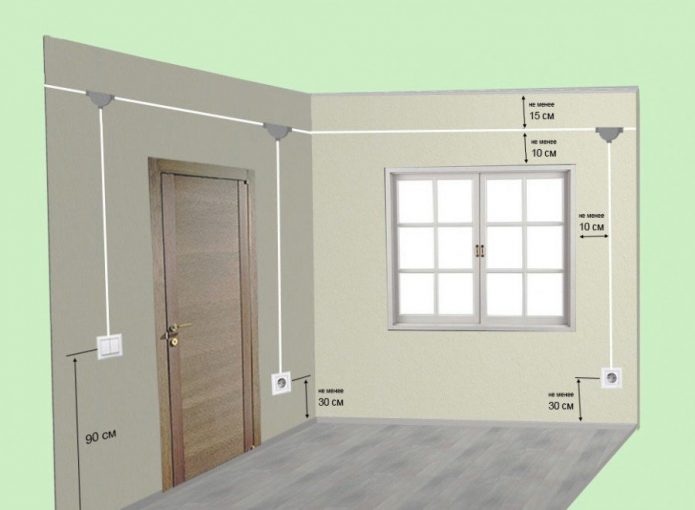

  • Советский. Розетки устанавливают на высоте 90 см от пола, выключатели – 1,5-1,6 м. В этом случае маленькие дети не дотягиваются руками до прибора, поэтому находятся в безопасности. В то же время взрослым не приходится нагибаться, чтобы включить технику в розетку.
  • Евростандарт. Розетки – на уровне 30 см от пола, выключатели – на высоте 90 см от покрытия. Электрические точки не бросаются в глаза, зачастую скрыты мебелью. Выключатели доступны даже детям, а взрослым не нужно поднимать руку, чтобы включить свет.

Выбирая выключатели, следует знать, что электроприборы подобного рода имеют разную степень влагозащиты. Для влажных помещений нужно приобретать прибор с защитой от проникновения и попадания влаги либо выносить его за пределы комнаты.

Планирование размещения розеток

Чтобы подробно разобраться с размещением розеток в квартире, перед непосредственным монтажом электроустройств необходимо составить план с учетом количества техники. В первую очередь составляют схему квартиры, отмечая расположение мебели и технических приборов. Причем количество электророзеток увеличивают на одну или две единицы, предусматривая возможное расширение арсенала используемой бытовой техники.


Помимо технических требований, учитывают, насколько удобно будет пользоваться разъемом, незаметен ли он или бросается в глаза и портит интерьер.

Электроприборы размещают со стороны дверной ручки, а не петель, так как в последнем случае придется обходить полотно для их использования.

Схема размещения

Если план розеток и выключателей составляется для строителей, в обязательном порядке делают его в масштабе на миллиметровой бумаге с привязкой к общей планировке. Обозначаются места расположения и высота установки устройств в соответствии с нормативами.

План размещения розеток и выключателей в квартире

Проект расположения элементов электрической разводки должен быть согласован с дизайнером.

Как определить необходимое количество

Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

Сколько розеток должно быть в квартире, зависит от ее оснащенности бытовой техникой. Эксперты советуют предусмотреть для каждого электрического прибора свой разъем, расположенный в месте, удобном для его использования. Причем в каждом помещении следует еще добавить пару электророзеток с расчетом на будущее. Хорошее подспорье в определении количества электроприборов – подробный план.

Особенности размещения розеток

Высота установки розеток и выключателей

Детализируя план установки, следует уточнить, что к размещению розеток в квартире предъявляются особые правила, имеющие рекомендательный характер, отраженные в «Своде нормативов по строительству и проектированию», а также в СНиП 31–110–2003:

  • Высота расположения выключателя определяется с учетом среднего роста членов семьи, чтобы каждый мог пользоваться им, не поднимая руки. В среднем этот показатель равен 80-90 см от поверхности пола.
  • Выключатель должен размещаться со стороны дверной ручки, в непосредственной близости от дверного проема, около 10-15 см от него.
  • Электроразъемы не должны закрываться предметами мебели, что ухудшает доступ к ним и отток тепла.
  • Выключатели для ванной комнаты и туалета выносят в коридор.

Принимают во внимание рекомендации дизайнера и нюансы дизайнерского проекта.

Правила размещения в различных жилых зонах

Каждая комната оборудуется разными по назначению электроприборами, варьируется и их количество. Составляя план расположения электрических точек, важно учесть особенности помещения. Положения о правильном расположении розеток и выключателей в квартире зафиксированы в нормативных документах: СНиП, ПУЭ, ГОСТ.

Кухня

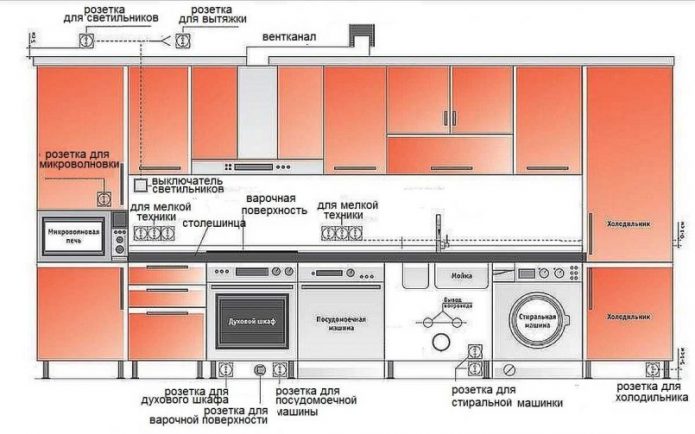

Схема расположения розеток на кухне

Чтобы правильно определить расположение всех электрических точек, необходимо распланировать, где именно будут располагаться бытовые приборы. Так как в кухне устанавливают мелкую и крупногабаритную бытовую технику, важно, чтобы розеток было столько же, сколько и устройств, а лучше с запасом. Они должны быть расположены удобно, чтобы не пришлось использовать удлинители или тройники.

В первую очередь, продумывают расположение розеток и выключателей для стационарной бытовой техники:

  • холодильника;
  • стиральной машины;
  • вытяжки;
  • измельчителя отходов;
  • посудомойки;
  • встроенной микроволновки;
  • электрического духового шкафа и варочной панели;
  • датчика протечки воды;
  • потолочных и встраиваемых в мебель светильников.

Разъем под варочную панель удобно расположить сбоку, в шкафу с распашной дверкой, или в плинтусе. Причем некоторые модели подключаются напрямую к проводу, а не к розетке. Поэтому отдельный разъем может и не потребоваться.

Розетку для холодильника рекомендуется устанавливать под холодильником, но это может быть неудобно, если приходится часто его размораживать. Лучше установить разъем справа, слева от него, или сверху.

Для подключения нестационарных приборов необходимы розетки на фартуке, по две розетки на левой и правой части кухни. Удобно, когда одна или две розетки располагаются рядом с обеденным столом. Важно предусмотреть, что мелкая бытовая техника может подключаться к сети одновременно.

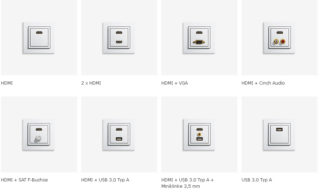

Розетки Gira – HDMI, VGA, USB

Потребуется организовать доступ к электросети для телевизора, если это модель с функцией SMART, нужна интернет-розетка. Разъем для пылесоса рекомендуется установить на уровне 30-40 см от пола, рядом с входом на кухню. Оптимальное место для установки выключателя кухонного освещения – 75-90 см от пола и 10-15 см от дверного проема.

При этом придерживаются некоторых требований:

  • Запрещено размещать розетку за бытовой техникой. Следует установить ее рядом, за стенкой соседнего шкафа или в плинтусе.
  • Разъемы для вытяжки и телевизора монтируют на высоте 2-2,5 см от пола, то есть над вытяжкой и за панелью ТВ.
  • Розетки для мелкой техники должны находиться на высоте 10-30 см от столешницы, причем нижний край – не менее 5 см от нее.
  • Для варочной панели и духового шкафа делают две отдельных розетки, так как двойная розетка не выдержит нагрузку.

Розетки, расположенные в непосредственной близости от источника воды, должны быть с высокой степенью влагозащиты. Это касается разъемов для измельчителя, стиральной и посудомоечной машин.

Гостиная

Расположение розеток в гостиной

В гостиной выключатель следует расположить у двери на высоте 75-90 см, чтобы он был доступен всем членам семьи. Там же располагают розетку, например, она может использоваться для подключения пылесоса. От дверного проема отступают порядка 10 см, а от пола – 30 см. Если комната большая, для пылесоса потребуется еще одна розетка – в дальнем конце зала.

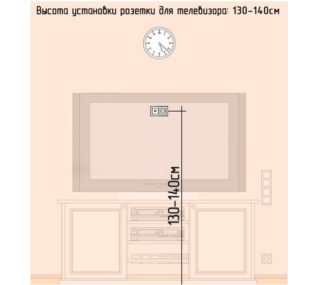

В зоне размещения телевизора также необходимо установить несколько розеток. Потребуются разъемы для подключения ТВ, DVD-плеера, аудиосистемы, интернет-розетка. Высота размещения – 130 см. Они будут закрыты панелью телевизора, но к ним будет организован свободный доступ.

У дивана следует сделать розетки под настенные светильники, торшер, ноутбук, телефон. Кроме того, в зависимости от расположения, следует запланировать электрические точки под кондиционер и дополнительную технику. Желательно сделать электророзетки рядом с креслами.

Если в гостиной установлен рабочий стол, нужны разъемы под настольную лампу, компьютер, монитор, колонки, принтер, сканер. Их лучше разместить над столом, чтобы удобно было включать/отключать приборы.

Если в гостиной будет аквариум, необходимы разъемы под фильтр и освещение.

Спальня

Рекомендуемая высота розеток в спальне

В спальне потребуется блок розеток рядом с прикроватными тумбочками, чтобы поставить телефон на зарядку, подключить ноутбук, планшет, электронную книгу. Дальнейшие рекомендации зависят от того, какая техника установлена в спальне или какие зоны дополняют пространство. Это может быть рабочая зона или телевизор. У двери стандартно размещают выключатель и розетку для пылесоса. Также могут потребоваться электророзетки под дополнительные источники освещения.

Ванная комната

Схема электропроводки в ванной комнате

Расположение и количество розеток в ванной комнате определяется подключаемыми к ним электроприборами. Практически всегда здесь нужны электрические точки для стиральной машины, фена, электробритвы. Кроме того, могут потребоваться разъемы под водонагреватель, полотенцесушитель, сушилку.

Правильное расположение розеток в ванной комнате – не менее 60 см от пола и источника воды. Причем это должны быть специальные приборы, с высокой степенью влагозащиты.

Прихожая

В прихожей розетку и выключатель удобно разместить рядом с входом, чтобы не проходить в грязной обуви через все помещение ради выключения или включения света. Розетка может быть установлена под выключателем – для пылесоса, к примеру, или обувной сушилки, дверного звонка.

Детская

В детской комнате у двери, со стороны дверной ручки размещают выключатель. Под ним на высоте 30 см от пола розетку для пылесоса, обогревателя, увлажнителя. Если ребенок только начал ходить, следует закрыть их заглушками или установить приборы с крышками. Если ребенок школьного возраста, для него нужно оборудовать рабочее место. Требования такие же, как и к рабочему месту в гостиной. У спального места потребуются розетки для ночника. Пригодятся электрические разъемы напротив кровати, для подключения телевизора.

Кабинет

Домашний кабинет должен быть оснащен достаточным количеством розеток для рабочей техники

Домашний кабинет также должен быть оборудован достаточным количеством электророзеток и выключателей. В обязательном порядке потребуется блок розеток у рабочего стола. Их можно установить на 15-20 см выше столешницы или спрятать за столом, на уровне 20-30 см от пола. В кабинете могут быть установлены:

  • настольный источник света;
  • стационарный компьютер;
  • монитор;
  • колонки;
  • принтер;
  • сканер;
  • копир;
  • ноутбук;
  • зарядка для телефона;
  • аквариум;
  • телевизор.

Для всех этих устройств нужна собственная розетка, так как они могут использоваться одновременно. Рекомендуется также предусмотреть разъем под пылесос.

Если в новостройке расположение розеток и выключателей более или менее соответствует современным требованиям, то в многоквартирных домах, построенных 25 и более лет назад, количество электрических точек сильно ограничено. В любом случае при планировании рекомендуется отталкиваться от индивидуальных пожеланий и учитывать нормативы.

Советы эксперта: как спланировать электрику в доме

Начиная работу над проектом дизайна интерьера, в первую очередь, Вы должны тщательно обдумать и создать функциональную электрическую конструкцию, т.е. распланировать все электрические точки — расположение розеток, выключателей и световых точек для всех помещений в здании и вокруг него.

Забывать про электрику и откладывать  на потом рассмотрение этого вопроса  нельзя ни в коем случае.

Содержание статьи

1. Что такое правильная электрика?

Технические вопросы и вопросы безопасности электрической системы в доме или электрики в квартире профессиональные электрики обычно называют самым важным критерием оценки этой системы. Это конечно так, но комфорт, практичность и универсальность обустройства электросистемы так же имеют очень большое значение.

Для удовлетворения обоих требований — функциональности и безопасности проектировщик должен тщательно спроектировать всю систему, основываясь на требованиях нормативов и регламентов, в то же время учитывая желания заказчика. Это очень важный шаг в механизмах планирования капитального ремонта или строительства квартиры или дома. Перед проектированием Вы изначально должны знать, как будет обустроено то или иное пространство в вашем доме (комнаты, ванная, кухня и так далее).

Профессиональные дизайнеры планируют электрику в доме

Все вопросы по расположению всех точек электрики, в том числе освещения должны быть решены задолго до начала капитального ремонта или строительства.

2. Отдельные комнаты и помещения

Если вы хотите спланировать электрику в помещениях, для которых еще не определены конкретные функции и не выбрано назначение исходите из общих типовых предложений. В каждой комнате нужно предусмотреть общее (главное) освещение — чаще всего это бывает светильник в середине потолка. При проектировании на больших пространствах, в помещениях с большой площадью, вы можете дублировать ряд симметрично расположенных светильников на потолке. Кроме того, желательно на одной стене предусмотреть размещение настенного светильника. Размещать его рекомендуется на высоте около 190 см над полом.

Освещение в комнате со скандинавским дизайном

Наличие общих требований по проектированию и монтажу электрики не препятствует воплощению индивидуальных требований.

Еще одной полезной точкой освещения выступает настольная лампа, которая впоследствии разместится на столе или другом подходящем месте. Выключатели для большинства планируемых точек освещения лучше всего устанавливать при входе в это помещение, учитывая при этом сторону открывания входной двери. Оптимальным будет установка выключателя света на противоположной стене относительно стороны открывания двери (так, если дверь распахивается влево, не зависимо от того внутрь или наружу помещения, выключатель целесообразно расположить на стене справа).

Если вы не совсем уверены в том какой будет дизайн и мебель, например, в комнате ребёнка или в гостиной, розетки лучше планировать на каждой стене на расстоянии 50 см от каждого угла комнаты. Наиболее распространенным в таких помещениях являются источники питания для торшеров, настольных ламп, компьютера, утюга и так далее. Вообще, расположение и розеток и выключателей не менее важно чем расположение источников освещения.

3. Гостиная

Для Вашей гостиной освещение так же важно, как цвет стен или пола. Эта игра света создает атмосферу в интерьере, позволяет подчеркнуть или подавить цвета. Гостиная — это место, где дизайн играет большую роль, поэтому при проектировании необходимо позаботиться об отличном освещении.

Распределение точек света будет зависеть от планируемого дизайна. В гостиной хорошо запланировать более одной точки освещения с продуманно расставленными акцентами для бра, светильников, телевизора, может быть, подсветки над шторами или нишей телевизора. Переключатели должны быть расположены в одном месте.

Просторная гостиная с грамотно организованным освещением.

Гостиная. Два потолочных и три настенных светильника — полный комплект для организации комфортного освещения.

Самое важное место, где мы размещаем панель с электрическими розетками, зона рядом с телевизором. Именно здесь мы планируем расположение плеера, возможно ресивера и акустики и чего то ещё (минимально 4-5 слотов).

4. Спальня

Электрику в спальне мы планируем так же, как и в других комнатах или гостиной. Дополнительные элементы, например двойные розетки, обычно устанавливаются симметрично по обеим сторонам кровати. Они будет использоваться для питания ночных светильников и зарядных устройств сотовых телефонов или планшета.

Спальня с организацией освещения

При планировании точек освещения, розеток и выключателей в спальне обязательно учитывайте расположение мебели.

Можно подумать о таком типе зонального освещения как LED-полоски, которые создают интимную атмосферу в спальне. Важно также подумать об удобстве переключения света. Можно установить выключатели с дистанционным управлением, которые дают возможность управлять освещением от входа в комнату прямо с кровати. При этом не только включать или выключать освещение, но и выполнять роль диммера (регулирующего яркость света устройства).

5. Кухня

Кухня является сердцем дома. Очень требовательным к освещенности является пространство кухни. Как и в большинстве жилых помещений, при планировании электрики в квартире, это может быть один светильник в середине потолка или набор светильников, равномерно распределенных по потолку.

Необходимо помнить о том, что очень часто при работе на кухне необходимо подсветить столешницу. Это может быть линия или набор светодиодных галогенов, помещенных под полками над рабочей поверхностью стола.

Светлая кухня со стильным дизайном и светильником.

При планировании места расположения розеток на кухне учитывайте все кухонные электроприборы которыми вы уже пользуетесь или собираетесь пользоваться.

В случае если у вас планируется кухня остров освещение должно быть спланировано непосредственно над островом. Над обеденным столом в кухне и в столовой лучше всего подходят лампы, которые нависают прямо над ним. Управление освещением два выключателя или более, в кухне необходимо расположить в удобном, доступном месте, предпочтительно в области столешницы.

Розетки в помещении кухни должны быть спланированы с учетом их функционала. Мы не можем забывать и о соответствующем количестве розеток непосредственно над рабочей поверхностью. Они играют важную роль в ежедневном использовании кухонной техники (чайник, тостер, кофеварка, духовой электрошкаф, холодильник, посудомоечная машина, микроволновая печь и т.д.).

Розетки 220 вольт для подключения бытовой техники не должны находиться непосредственно за ними или внутри встроенной мебели, их необходимо разместить в шкафах — под или рядом с ними. Таким образом, легко отсоединить оборудование от источника питания без необходимости разборки мебели.

При планировании расположения плиты на кухне, возможно вы будете должны выбрать место для установки трехфазной розетки с заземлением.

6. Ванная комната

В санитарных помещениях достаточно основного освещения на потолке и освещения над зеркалом. При проведении электрики в ванной комнате, мы уже должны знать расположение элементов сантехнического оборудования, то есть раковины, ванны, унитаза и т.д. Зеркало предпочтительно равномерно освещать по обе стороны или линейно сверху.

Маленькая ванная комната с хорошим освещением

Места установки точек освещения, розеток и выключателей света в ванной комнате обусловлены функциональным назначением этого помещения.

Избегайте использования точечных галогенных источников света над зеркалом. Их направленный луч света будет освещать пятно, остальное оставляя в тени. Как украшение можно планировать один или несколько осветительных приборов, которые мы используем, чтобы выделить ванну или шкафы.

Розетки необходимо размещать в непосредственной близости от зеркала и раковины и, по возможности, на одной стене. Помните, что в ванной комнате следует использовать розетку с влагозащищенным клапаном.

7. Прихожая, коридор, лестница

Часто коридоры в домах имеют продолговатое расположение. При размещении потолочных светильников мы должны выбрать более чем один светильник в середине, чтобы равномерно освещать помещение. В дополнение к типичной цепи освещения потолка и стен часто встречается использование небольших энергосберегающих светильников для освещения лестницы и пола. Не имеет смысла ставить электрические розетки по всей длине стен коридора. Только один слот в начале и другой в конце помещения.

Светлая прихожая с коридором и настольной лампой

Часто светильники выполняют не только прямую функцию — освещать, но и создают уют и напрямую участвуют в создании стиля и настроения.

Важным элементом освещения коридоров и лестниц является использование проходных выключателей (перекрёстных). Такое соединение цепи даёт очень удобную возможность производить включение и выключение светильников с двух и более мест, то есть возможность включить освещение в начале коридора, и отключить его в конце.

8. Балкон, лоджия, терраса

При планировании электрики в квартире или доме, нельзя забывать об освещении на балконе или террасе. Планируйте два источника света — основной и акцент в виде настенных ламп.
Домовладельцы должны предусматривать достаточное освещение в подъезде дома, а также освещение двери дома, гаража.

Маленькая уютная лоджия

Установка точек освещения на лоджиях и террасах просто необходимо. При этом выключатель вполне возможно установить внутри помещения перед выходом на лоджию или террасу.

Выключатели для наружного освещения могут быть расположены перед входной дверью дома или на террасе. На фасаде дома должен быть установлен, по меньшей мере, один электрический разъем с влагозащищенной крышкой.

При планировании электрики в доме или квартире, прежде всего, мы должны руководствоваться функциональностью. Осветительные приборы, электрические розетки, выключатели должны быть размещены продуманно и в нужных количествах. Только такой подход позволит Вам жить комфортно, не задумываясь о мелочах.

Как правильно разместить розетки и выключатели в гостиной — INMYROOM

В старых типовых квартирах в гостиной хватало двух розеток и одного выключателя. Но достаточно ли этого сейчас, когда количество техники и гаджетов значительно увеличилось. Планируете ремонт в гостиной и хотите создать атмосферу отдыха и комфорта, а не путаться в километрах проводов и удлинителей? Рассказываем и показываем, где и как разместить розетки и выключатели, чтобы больше про них не вспоминать.

1. У дверного проема

Главное, что должно быть при входе в комнату, выключатель общего освещения. Обычно его устанавливают на высоте от 75 до 90 см от пола. Однако учитывайте средний рост всех членов семьи, каждому должно быть удобно нажать на клавишу, отведя опущенную руку в сторону. Проследите, чтобы шкаф или открытая дверь не закрывали выключатель: разместите его с той стороны, где располагается ручка закрытой двери.

Во входной зоне также нужно расположить дополнительную розетку: она пригодится для использования пылесоса, радиатора отопления и других электроприборов. Разместите ее на высоте 30 см от пола и 10 см от проема двери.

2. В тв-зоне

Телевизор – незаменимая вещь практически в любой гостиной, для него понадобится еще несколько розеток. Располагайте их на высоте примерно 130 см – тогда их не будет видно за техникой. Вам понадобятся как минимум две стандартные электрические розетки, и по одной тв- и интернет-розетке – для современного телевизора последняя просто необходима.

3. В диванной зоне

При планировании розеток в гостиной необходимо учесть расположение всех электрических приборов и отдельно стоящих светильников – не забудьте также про розетки для зарядки ноутбука и  телефона. Если рядом с диваном вы поставили небольшие тумбочки или столики, то место для розеток будет зависеть от высоты мебели. А вот для торшера оптимальной будет высота 15–30 см от пола.Очень часто при планировании электрики в гостиной забывают об электрических каминах, фоторамках, кондиционерах, увлажнителях воздуха и прочей технике — имейте в виду и их.

Расположение розеток в квартире: высота, правила установки, фото

Опубликовано 24.05.2019 | Полезная информация

Поделиться статьей:

Правильно располагая розетки в квартире, вы избавитесь от потребности в подключении тройников и удлинителей. В этом случае использование электроприборов будет не только более удобным, но и более безопасным.

Устанавливать розетки в квартире можно практически в любом месте. И все же для большинства помещений есть «классические» точки монтажа — они учитывают специфику комнаты и особенности электроприборов, которые в ней обычно используются. Приведенные в статье рекомендации не являются обязательными, но все же стоит ориентироваться на них при разработке и реализации проекта электроснабжения.

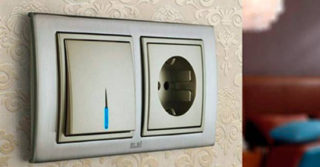

Правила размещения и монтажа розеток и выключателей в квартире

Расположение розеток и выключателей в квартире должно соответствовать нескольким правилам:

  • Место нужно выбирать с учетом беспрепятственного доступа для включения или выключения электрооборудования.
  • Выбор места монтажа должен исключать или минимизировать риск попадания влаги на контакты розетки или выключателя.
  • И сами модели розеток/выключателей, и провода для их присоединения должны выбираться с учетом мощности подключаемого оборудования.

Высота расположения

Выбирая, где лучше устанавливать выключатели и розетки в квартиру нужно в первую очередь определиться с высотой. Ранее придерживались простого стандарта: розетки ставятся на высоте 90 см от пола, выключатели 160 см.

Но этот стандарт подходил для домов старой постройки, в которых не предусматривалась возможность одновременного подключения нескольких электроприборов. Поэтому сегодня место для установки розеток и выключателей выбирают по трехуровневой схеме:

Выше всего размещают розетки для включения вытяжек, кондиционеров, плазменных панелей и т.д. Оптимальная высота от 2 до 2,5 м в зависимости от среднего роста людей, проживающих в квартире.

Далее идут розеточные группы над кухонными столешницами или рабочими столами в кабинетах. Серии по 3-4 розетки располагаются на высоте 10-15 см над уровнем столешницы (около 120 см от пола).

Ниже всего в 30 см от пола располагают розетки для подключения стационарной техники. Такая высота оптимальна, если вилку не приходится вынимать очень часто: провода не бросаются в глаза, при этом риск случайного попадания воды при влажной уборке сводится к минимуму.

Выключатели сегодня располагают на высоте 90 см от пола. Но если вы сторонник традиционный, то можно устанавливать их и в 160 см.

Расположение розеток в квартире для каждой комнаты выбирается отдельно. Отталкиваться нужно от планируемого размещения электроприборов, а также от планировки. Ниже мы приведем типовые рекомендации для различных помещений.

Прихожая

Прихожая это помещение, в котором электроприборы используются не слишком часто. Блок из двух розеток на высоте в 30 см от пола то, что нужно для подключения электросушилки для обуви или включения пылесоса при генеральной уборке.

А вот к выбору места для установки выключателя нужно подойти очень внимательно. Его стоит расположить так, чтобы при входе в помещении включить свет можно было одним интуитивным движением, не высматривая клавишу выключателя в темноте.

Гостиная

Гостиная обычно самая просторная комната в квартире, и больше всего времени жильцы проводят именно здесь. В этом помещении схема расположения розеток разрабатывается с учетом особенностей расстановки мебели. Основными группами будут:

  • Точки подключения для телевизора (1-2). Их располагают либо чуть выше телевизионной тумбы, либо на стене так, чтобы они были скрыты за экраном, и телевизор можно было подключить максимально незаметно.
  • Точки для подключения зарядных устройств, планшетов или ноутбуков. Монтируются либо над тумбами возле кресел, либо около дивана на высоте 30 см от пола. Если гостиная используется в качестве кабинета, то 2-3 розетки можно расположить в 10 см от поверхности рабочего стола.
  • Точки подключения бытовой техники (пылесос, масляный обогреватель) в 10-15 см возле дверного проема на стандартной высоте в 30 см.

Оптимальное место расположения выключателя справа от входа на высоте около 90 см.

Кабинет

Выделение в квартире отдельной комнаты в качестве кабинета оптимальное решение в первую очередь для тех, кто работает дома. При этом современная удалённая работа предполагает активное использование различной электроники, которой нужно обеспечить стабильное электропитание. Делается это путем рационального расположения розеток в таких комнатах:

  • Первая группа из 4-х розеток устанавливается над столешницей, на высоте примерно 10-15 см от ее верхнего края. Такое расположение идеально подходит для включения настольного ПК и другой техники.
  • В нижней части стены, сразу над плинтусом, тоже можно установить группу из 3-х розеток. Они будут использоваться для включения источника бесперебойного питания, системного блока и других стационарных устройств.
  • Обычно в кабинете выделяют зону отдыха рядом с книжным шкафом или полками. На стене возле кресла или журнального столика располагают блок из 2 розеток: для торшера и подключения зарядки ноутбука/планшета. Оптимальная высота от 10 до 3 см.

Кухня

В большинстве квартир именно кухня становится комнатой с максимальной концентрацией электроприборов. Именно поэтому стоит хотя бы в первом приближении распланировать их расположение, и только затем выбирать места монтажа розеток.

Обычно в кухне устанавливают до 10 точек подключения на всех трех уровнях. Стационарная техника включается обычно в нижние розетки, закрепленные по периметру помещения в 30 см от пола. Для вытяжки стоит предусмотреть отдельную точку подключения над верхними модулями кухонного гарнитура либо в любом месте на высоте до 2,5 м.

Мелкая бытовая техника включается в одну или несколько розеточных групп по 3-4 гнезда каждая. Эти группы закрепляются над столешницей на высоте 10-20 см от ее верхнего края (отступ нужен, чтобы исключить попадания влаги).

Ванная комната и туалет

В ванной комнате розетки нужны для подключения:

  • Стиральной машины.
  • Душевой кабинки.
  • Мелкой техники лойки, фена и т.д.

В любом случае расстояние от точки подключения до пола и до источника воды должно быть не меньше 0,6 м.

Для установки в ванной комнате нужно использовать специальные влагозащищенные модели (класс защиты не ниже IP44). В их конструкцию обычно включают крышку, закрывающую отверстия от попадания воды, и пластиковый фланец для дополнительной защиты контактов от влаги.

Целесообразность установки розетки в туалете под вопросом (если санузел не совмещенный). Максимум одна точка подключения, рассчитанная на зарядное устройство для смартфона или планшета. Размещение — не ниже 30 см от пола во избежание попадания влаги.

Спальня

Если вы живете в достаточно просторной квартире, то спальню, скорее всего, используете только для отдыха. В этом случае розетки располагаются по такой схеме:

  • С каждой стороны спального места, у прикроватных тумбочек по две двойные розеточные группы. Одна точка подключения для светильника или бра, вторая для зарядного устройства мобильного телефона.
  • Напротив, кровати, на стене двойная или тройная розеточная группа, которая будет использоваться для подключения телевизора. Если телевизора в спальне нет, то можно ограничиться одной розеткой у двери на высоте 30 см от пола.

В типовых квартирах спальня часто используется и в качестве рабочего кабинета. В этом случае нужно добавить одну или две группы розеток для подключения электроники (компьютер, принтер, Wi-Fi-роутер). Их оптимальное расположение над столешницей.

Детская

Семьи, в которых есть дети, часто выделяют отдельную комнату в квартире в качестве детской. При этом стоит учесть, что со временем потребности в энергоснабжении помещения изменятся – и планировать расположение розеток и выключателей заранее.

Комната, в которой будет жить вначале маленький ребенок, а затем школьник-подросток, оснащается розетками по такой схеме:

  • Одна у двери на высоте 15-30 см для подключения пылесоса или электрообогревателя.
  • Две в 10-15 см над прикроватной тумбочкой. Они будут использоваться для включения ночника или других приборов (например, увлажнителя воздуха).
  • Блок из 4-5 розеток над столешницей рабочего стола. Даже если пока комнату обустраивают для малыша, стоит заранее заложить в проект этот элемент, чтобы потом можно было оборудовать полноценное рабочее место школьника без использования удлинителей.

Естественно, розетки в детскую нужно выбирать специальные, со шторками, перекрывающими контакты и минимизирующими риск поражения ребенка электрическим током.

Конечно, установить розетки в квартире можно и по другим схемам. Но приведенные алгоритмы достаточно рациональны, а главное они учитывают специфику использования разных комнат. Поэтому можно применять их в качестве руководства к действию, при необходимости внося корректировки в расположение оборудования. Именно так поступают профессионалы в области электромонтажа, проектируя и монтируя розеточную сеть дома или квартиры.

Метки:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
