Размеры деревянных балок перекрытия: Балки перекрытия – разновидности, классификация и методика расчета

Балки в деревянном доме. Перекрытия досками 200 на 50 и другие ходовые размеры

Балки в деревянном доме. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу.

Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Перекрытия по деревянным балкам в доме из газобетона. Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

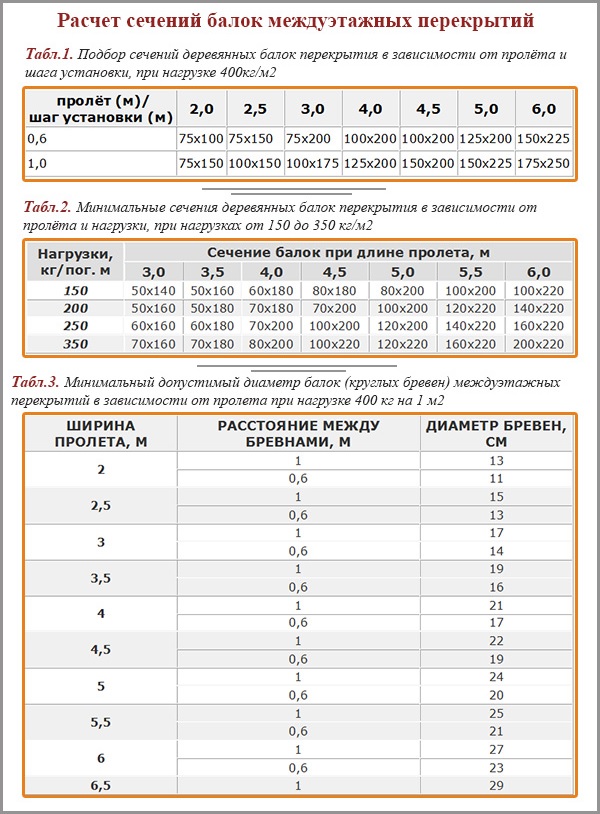

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться.

Сращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее.

Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

• Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
• Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

Схема монтажа балки

• Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать».

• Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.

• Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.
• Между торцом и наружной частью стены обязательно прокладывается слой утеплителя.

Начинают монтировать деревянное перекрытие в газобетонном доме с двух крайних балок, которые укладываются с отступом 2-3 см от продольных стен. Впоследствии этот зазор заполняется утеплителем.

Потолочные балки в деревянном доме. Функциональность потолка

В деревянном доме конструкции являются обязательной деталью перекрытия. Владелец может оставить их в естественной форме или подобрать по стилю комнаты. Можно сделать индивидуальный проект, где будет сочетаться строгий стиль с зонированием помещения. Балки могут маскировать недостатки планировки или инженерные коммуникации. Их можно применять в качестве основы для монтажа остальных деталей декора ( светильников , плазмы, высушенных трав).

Деревянный потолок с балками встречается в современных и старых домах

Балочные конструкции могут применяться в зонировании пространства.

Для этого можно воспользоваться следующими решениями:

• разместить одну внушительную балку между двумя зонами;
• увеличить объем пространства расположением бруска под потолочной поверхностью;
• визуально расширить площадь креплением изделий на противоположных стенах;
• удлинить помещение расположением балок параллельно широкой поверхности стены;
• снизить потолок фиксацией материала на противоположных стенках;
• оформить балками мансарду, скатный потолок, окрасить их тем же фактурным оттенком, что и потолок.

Требования к отделочным материалам

Потолок в деревянном доме характеризуется своими конструктивными особенностями, служит легкой конструкцией из настила и балочных перекрытий. В промежутках между балками пространство заполняется теплоизоляцией.

Современный стиль

Потолочная отделка должна быть легкой, обеспечивать шумоизоляцию и удерживать тепло.

Главными критериями отбора отделочных материалов является:

• долговечность ;
• безопасность . Кроме надежности и крепкости, выбранная отделка должна соответствовать нормам пожарной безопасности, не выделять вредных веществ даже при нагревании;
• внешний дизайн . Материалы должны сочетаться со стенами, создавая общий дизайн, придавая комнате привлекательность, комфорт.

Лучше выбирать натуральные материалы, способные обеспечить оптимальную циркуляцию воздуха в потолочной конструкции.

Подготовительные работы

Предварительно проводят подготовку поверхности потолка, осуществляя антисептическую обработку конструктивных деталей. При повышенной влажности (в бане , на кухне или в ванной ) дополнительно наносят влагозащитные составы.

Просторная гостиная загородного дома

Также нужно помнить о стойкости к возгоранию, для чего древесины пропитывают составами, препятствующими горению. Дополнительная обработка продлит срок службы, предотвратит деформацию отделочных элементов.

Если нет антисептика, дерево можно пропитывать отработкой (машинным маслом), которая защитит поверхность. Для отделки потолка около кровли не подходит полиэтиленовая пленка в роли пароизоляции из-за полной герметичности.

В итоге появляется парниковый эффект, обеспечивающий скопление жидкости. Это приведет к разрушению свойств утеплителя, порче дерева.

Полиэтиленовая пленка с фольгированным покрытием должна иметь между утеплителем вентилируемое пространство 1-2 см, крепиться фольгой наружу.

Совет

Чтобы исключить ошибки в установке, лучше пользоваться Изоспаном, контролировать герметичность стыков в полосах пленки. Для этого применяют широкий скотч, выбирая места стыков на лагах.

Стиль хай-тек

Утепление

Перед проведением обшивки требуется утеплить потолочную поверхность, для чего используют разные теплоизоляционные материалы. Утепление выполняется на чердаке или внутри дома, когда теплоизоляцию укладывают под обшивку.

Дополнительно проводится прокладка проводки, остальных коммуникаций, которые не проводились в строительных работах.

Подшивка

В роли балок перекрытий часто применяют брус сечением 15*15 или 15*20, сшитые доски 15*10, 5*15 см. Такие материалы обеспечивают подходящую прочность, позволяют выполнять подшивку из разных покрытий.

Перекрытия могут быть чердачными, межэтажными. В первом случае обязательно прокладывают теплоизоляцию. Межэтажные перекрытия делят отапливаемые комнаты, поэтому требуют шумоизоляции. Ее выполняют из базальтовой или минеральной ваты с теплоизолирующими показателями.

Защита утеплителя от протечек жидкости, влажных испарений обеспечивается паро- и гидроизоляцией. При этом используют специальные пленки из нетканого сырья.

Устройство перекрытий по такой технологии защищает от влажности, деформаций, конденсата независимо от выбранного декоративного покрытия. Подшивается материал одним из двух методов: спрятав балки, полностью их зашивая под отделкой или применив в качестве декорирующих деталей.

При подшивке снизу между балками закладывать утеплитель, шумоизоляцию, подшивая в нижней части пароизоляцию с чистовым потолком.

Сверху укладывают гидроизоляционную мембрану, пол чердака или верхнего этажа. Подобной технологией пользуются при подходящей высоте потолков, когда не нужно экономить пространство.

Применяя балки в декоре, чистовая отделка монтируется на них или подшивается к брускам, прикрепленным по бокам планок.

Межэтажное перекрытие в деревянном доме. Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

• топор;
• циркулярная пила;
• ножовка;
• молоток;
• шуруповерт;
• саморезы и гвозди;
• рубанок;
• гидроизоляционный и теплоизоляционный материалы;
• строительный уровень длиной не менее 80 см.

1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
2. Торцы балок обмазывают битумом.
3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

• уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
• балки должны располагаться на расстоянии 40-50 см от дымохода;
• каждую 3-4 балку крепят к стене анкерами;
• пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Деревянные балки перекрытия. Виды деревянных балок перекрытия — расчет балки на изгиб, прочность и нагрузку

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Требования к перекрытиям из дерева

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

• прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

• жесткость. Означает способность материала сопротивляться изгибу;

• звуко- и теплоизоляция;

• пожарная безопасность.

Типы и виды деревянных перекрытий — классификация

1. По назначению

Подвальное и цокольное перекрытие по деревянным балкам

Подвальное и цокольное перекрытие по деревянным балкам Основное требование к такому перекрытию – высокая прочность. Поскольку в данном случае, балки будут служить основой для перекрытия пола и соответственно, должны выдерживать значительную нагрузку.

Совет. Если под первым этажом будет располагаться гараж или большой подвал лучше делать деревянное перекрытие по металлическим балкам. Поскольку деревянные подвержены гниению и не всегда могут выдержать значительную нагрузку. Или же уменьшить расстояние между балками.

Чердачное перекрытие по деревянным балкам

Чердачное перекрытие по деревянным балкам Принцип конструктивного устройства может быть независимым или являться продолжением крыши, т.е. частью стропильной системы. Первый вариант более рационален, т.к. является ремонтопригодным, плюс, обеспечивает лучшую звукоизоляцию.

Междуэтажное перекрытие по деревянным балкам

Междуэтажное перекрытие по деревянным балкам Конструктивная особенность заключается в эффекте два в одном – балки перекрытия между этажами с одной стороны являются лагами для пола, а с другой, опорами для потолка. Пространство между ними заполняется тепло- и звукоизоляционными материалами, с обязательным использованием пароизоляции. Пирог снизу обшивается гипсокартоном, а сверху застилается половой доской.

2. По виду

Деревянные балки перекрытия также различаются между собой, и каждый вид имеет свои преимущества.

Цельные (цельномассивные) деревянные балки перекрытия

Для их изготовления применяется массив дерева твердых пород хвойных или лиственных деревьев.

Межэтажные перекрытия по деревянным балкам, могут быть выполнены цельными только при незначительной длине пролета (до 5 метров).

Клееные деревянные балки перекрытия

Снимают ограничение по длине, поскольку данная технология изготовления позволяет реализовать балки перекрытия большой длины.

За счет повышенной прочности деревянные клееные балки применяются в тех случаях, когда требуется выдержать повышенную нагрузку на перекрытие.

Клееные деревянные балки перекрытия — схема устройства

Преимущества клееных балок:

• высокая прочность;
• возможность перекрывать большие пролеты;
• легкость монтажа;
• незначительный вес;

Максимальная длина деревянной балки перекрытия такого вида достигает 20 метров погонных.

Поскольку клееные деревянные балки имеют гладкую поверхность, их часто не зашивают снизу, а оставляют открытыми, создавая в комнате стильный дизайн интерьера.

Расчет деревянных балок перекрытия | Архитектурный журнал ADCity

Правильный подбор балок, точность их размеров является определяющим фактором для надежности всего перекрытия. Деревянные балки перекрытия изготавливаются после точного расчета их длины и сечения. Длина их зависит от ширины будущего перекрытия, а сечение рассчитывается исходя из шага установки, планируемой нагрузки и длины пролета. В этой статье будут описаны некоторые нюансы выбора балок, указана методика их расчета.

Длина деревянных балок перекрытия, их количество и размеры определяются после проведения измерений пролета, который планируется перекрыть с их помощью. Важно учитывать глубину, на которую балки будут введены в стены, как они будут в них закреплены.
В стены, сложенные из блоков и кирпича, балки должны заходить на глубину не менее 150 мм (если они изготовлены из бруса) и на 100 мм – для досок. В деревянных домах балки врубаются в стены минимум на 70 мм.

Длина балок может быть равна пролету при использовании кронштейнов или уголков: в этом случае металлические поддерживающие конструкции принимают на себя вес перекрытия и остальной нагрузки. 22(5)
Обычно ширина пролета, который может быть перекрыт с помощью деревянных балок – в пределах 2,5… 4,0 м. Максимальная длина балки из бруса или доски составляет 6 м. Если проект дома требует применения более длинных балок, необходимо использовать клееный брус или предусматривать возведение промежуточных опор (стен-перегородок).

Перекрытие передает балкам нагрузку, которая суммируется из собственного веса конструкции (включая вес межбалочного утеплителя и подшивных досок) и веса предметов, размещенных на перекрытии. Точный расчет выполнить можно только силами специальной проектной организации. Более простые способы расчета доступны для самостоятельного выполнения по следующей схеме.

Для чердачных перекрытий с подшивной доской (не несущих больших нагрузок, но утепленных минеральной ватой) справедливо утверждение о том, что на 1 м² в среднем действует нагрузка в 50 кг. В таком случае нагрузка на данное перекрытие будет равно: 1,3 × 70 = 90 кг/м² (согласно СНиП 2.01.07-85 цифра 70 (кг/м²)– нормированная нагрузка для данного перекрытия; 1,3 – коэффициент запаса прочности). Общая нагрузка равна 90 50 = 130 кг/м².
Если межбалочный утеплитель тяжелее, чем минеральная вата или использовалась подшивка из толстых досок, то нормативную нагрузку считают равной 150 кг/м². Тогда: 150 × 1,3 50 = 245 кг/м² — общая нагрузка.
Для мансарды к числу составляющих факторов нагрузки прибавляется масса напольного покрытия, мебели и других предметов интерьера. Расчетная нагрузка в этом случае увеличивается до 350 кг/м².
Если балки являются частью межэтажного перекрытия – расчетная нагрузка принимается равной 400 кг/м².

Определив длину балок и зная расчетную нагрузку, можно рассчитать шаг балок деревянного перекрытия и их сечение (в случае применения бревен – диаметр). Эти величины связаны между собой. Для этого пользуются следующими правилами.

Оптимальное соотношение высоты балки к ширине — 1,4:1. Деревянные балки перекрытия, размеры которых зависят от вышеуказанных параметров, могут быть шириной в пределах 40… 200 мм. Высота или толщина деревянных балок перекрытия подбирается соответствующей толщине утеплителя и обычно варьируется от 100 до 300 мм. Если используются бревна – их диаметр находится в пределах 110… 300 мм.
Шаг укладки балок выбирают в диапазоне 300… 1200 мм, причем также принимают во внимание размеры листов утеплителя и материала подшивки. В случае возведения каркасных строений шаг балок должен быть равен расстоянию между стойками каркаса. shema146
Допустимый изгиб балок – 1/200 (для чердаков) и 1/350 – для межэтажных перекрытий. Приведено соотношение к длине перекрываемого пролета.

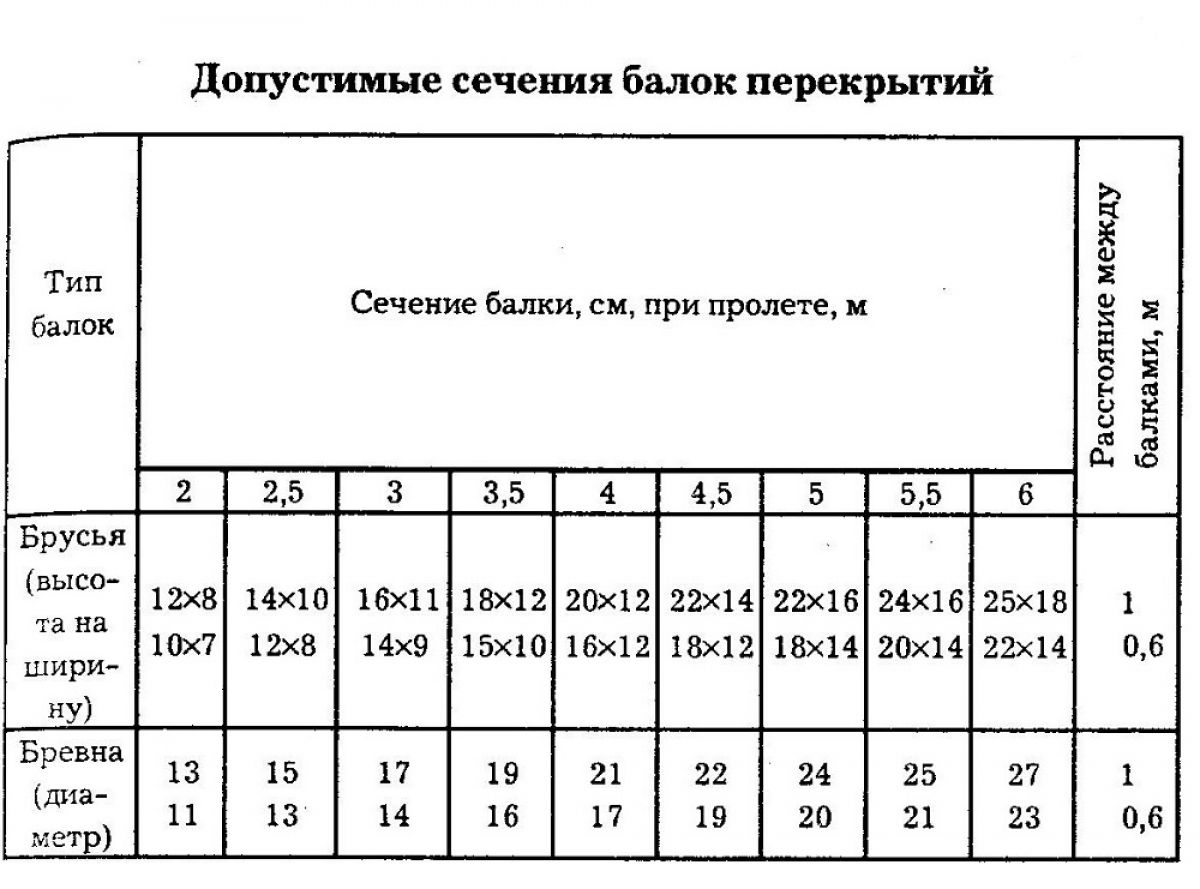

Расчет сечения деревянных балок перекрытия можно выполнить (кроме вышеуказанных способов), воспользовавшись таблицами специальной справочной литературы. Существуют также специальные компьютерные программы.
К примеру, для расчетной нагрузки 400 кг/м², соответствующей межэтажным перекрытиям, соотношение между шагом, шириной пролета и сечением следующее:

для шага 0,6 м и ширине пролета в 2,0 м сечение должно быть не менее 75×100 мм;
для шага 0,6 м и ширине пролета в 3,0 м сечение должно быть не менее 75×200 мм;
для шага 0,6 м и ширине пролета в 6,0 м сечение должно быть не менее 150×225 мм;
для шага 1,0 м и ширине пролета в 3,0 м сечение должно быть не менее 100×150 мм;
для шага 1,0 м и ширине пролета в 6,0 м сечение должно быть не менее 175×250 мм.

Основные требования к балкам перекрытия
Балки изготавливают из древесины хвойных деревьев: она обладает достаточной прочностью. Влажность материала не должна превышать 14%: превышение этого параметра может стать причиной прогиба лаг под нагрузкой.
Не допускаются пороки древесины, такие как синюшность, поражение плесенью, насекомыми-вредителями и грызунами.
Перед укладкой балки обрабатывают антисептическим составом.
Балка будет устойчива к изгибу, если ее стороны имеют соотношение по размерам как 7:5 (для брусьев).
Прочность на изгиб определяется высотой лаг: чем больше значение этого параметра – тем большую нагрузку без прогиба выдержит балка.
Чтобы перекрытие оставалось ровным даже под воздействием нагрузки, следует вытесать строительный подъем. Потолок нижнего яруса в этом случае будет иметь небольшой подъем в центральной части, но с увеличением нагрузки на перекрытие, он выровняется.
При частой укладке лаг брусья и бревна допускается заменять досками, уложенными на ребро.
Расход древесины будет более экономичным при изготовлении балок толщиной 50 и высотой 150… 180 мм. Ширина шага укладки при этом должна быть 400… 600 мм (это удобно для укладки плит утеплителя)

Расчет деревянных балок перекрытия на KALK.PRO

Для того чтобы выполнить быстрый и надежный расчет деревянной балки своими руками, рекомендуем воспользоваться нашим онлайн-калькулятором. Программа проводит все вычисления с учетом СНиП II-25-80 (СП 64.13330.2011).



Что такое деревянные балки перекрытия?

Наиболее практичным вариантом для создания перекрытия в частном доме являются деревянные балки, поскольку они достаточно легко монтируются своими руками, не требуют привлечения специальной техники и стоят достаточно экономно. Также, деревянные балки имеют преимущество по сравнению с железобетонными и металлическими балками в плане теплопроводности.

Однако, у подобных перекрытий имеются и недостатки: достаточно низкий предел прочности, по сравнению с аналогичными изделиями из других материалов, слабая огнестойкость и отсутствие устойчивости к поражению микроорганизмами и насекомыми. Поэтому деревянные балки перед установкой обязательно обрабатываются специальными термическими пропитками и антисептиками.

При монтаже деревянные балки перекрытия укладываются на поперечные опоры, которыми может служить дополнительный брус, либо армопояс, залитый по периметру кладки стены. Поперечные опоры служат для равномерного распределения нагрузки на стены, и далее на фундамент дома. Части балок, укладываемые на стены, оборачиваются гидроизоляционным материалом – обычно используют рубероид, при этом торцы не изолируют, что позволяет балке «дышать».



Длина деревянных балок перекрытия

Необходимая длина деревянных балок перекрытия определяется размерами того пролета, который они будут перекрывать (дополнительно нужно учесть размеры заступов на стену). Заступ балки на стену должен быть не менее 12 см, для бруса он должен быть не менее 15 см.

Если при креплении балки используются специальные металлические крепления (хомуты, уголки), балка может устанавливаться непосредственно в пролет между стенами, тогда длина деревянной балки перекрытия будет равняться расстоянию между стенами, где она крепится. Но на практике чаще всего балка перекрытия укладывается на стены.

Оптимальный пролет, над которым укладывается деревянная балка, составляет 2.5-4.5 м. Максимальная длина балки из деревянного бруса не превышает 6 м, тем самым определяя максимальный пролет.

При перекрытии пролетов длиной более 6 метров используются деревянные фермы.



Нагрузки действующие на деревянные балки перекрытия

Нагрузка, оказываемая на балки перекрытия, складывается из нагрузки от собственного веса элементов перекрытия (балки, заполнитель, обшивка, крепежные элементы) и эксплуатационной нагрузки (постоянной и временной). Эксплуатационная нагрузка – это вес различных бытовых предметов, мебели, людей в совокупности.

Обычно, при расчете деревянных балок для чердачного перекрытия, используют значение – 150 кг/м².  50 кг/м² – нагрузка собственного веса, 100 кг/м² – нормативная нагрузка для чердачных помещений (СНиП 2.01.07-85) с учетом коэффициента запаса по прочности.

Если предполагается активно использовать чердачное помещение для хранения вещей и материалов, тогда общая нагрузка, принимаемая в расчет, берётся равной – 250 кг/м².

При расчетах сечения деревянной балки для межэтажного перекрытия или перекрытия мансардного этажа, общую нагрузку принимают равной – 350 — 400 кг/м².

КаркасКомплект. Деревянные двутавровые балки перекрытия и стропильной системы

Наша компания выпускает два вида деревянных двутавровых балок:

1. Первый вид применяется с использованием сухого бруса в качестве полки. Две полки из бруса соединяются OSB плитой, шириной 10 миллиметров. Их прессуют вместе на специальном станке, используя двухкомпонентный, меламиновый клей Akzo Nobel. Хотим вас заверить, что несмотря на внешний вид балки, конструкция по прочности, несущей способности и жесткости превосходит доску или брус.
2. Второй вариант деревянной двутавровой балки это, когда вместо обычного сухого бруса используется ЛВЛ брус, это высокопрочный брус из многослойного клееного шпона Ultralam — строительный материал из древесины для сооружения несущих конструкций. Помимо того, что он прочнее обычно дерева почти в 1,25 – 1,50 раза, его использование позволяет делать балки длиной до 12 метров включительно, а так же перекрывать длинные пролеты без использования опор и без опасений прогиба балки.пролетами.

Двутавровые деревянные балки

Компания «Каркас Комплект» предлагает двутавровые балки с цельно-деревянной и клееной полкой следующих серий:

	Двутавровые балки СЕРИИ БДК Балки серии БДК специально спроектированы для использования в строениях с короткими пролётами. Серия БДК может быть использована как обвязочная балка. Балки данной серии являются отличным заменителем балок из строительных пиломатериалов размером 200х50 мм, 240х50 мм и 250х50 мм.
	Двутавровые балки СЕРИИ БДКУ, БДКУ-Л Балки БДКУ используются в основном в проектах по жилищному и коммерческому строительству. Благодаря своим широким полкам, балки серии БДКУ имеют большую площадь зоны для гвоздевого крепления и обладают высокой прочностью.
	Двутавровые балки СЕРИИ БДКШ, БДКШ-Л Балки серии БДКШ используются в строениях, имеющих крайне высокую нагрузку или сверх длинные пролёты. Такие балки используются большей частью при строительстве коммерческих проектов и идеально подходят для использования в качестве стропил.
	Стойки двутавровые серии СДКУ Стойка двутавровая клееная, усиленная, является основой стенового каркаса.
	Стойки двутавровые серии СДКШ Стойка двутавровая клееная, широкая, применяется для изготовления стеновых панелей

БДК Балка Двутавровая Клееная
БДКУ Балка Двутавровая Клееная Усиленная
БДКШ Балка Двутавровая Клееная Широкая
СДКУ Стойка Двутавровая Клееная Усиленная
СДКШ Стойка Двутавровая Клееная Широкая
Л Балка с полками из LVL бруса

* Балки c полками из сухого строганного бруса выпускаются длиной 6 м

* Балки c полками из LVL бруса выпускаются длиной до 12 м

виды, расчет, калькулятор, размеры, устройство, цены

Содержание:

Требования к перекрытиям из дерева

На сегодняшний день, как и ранее, наиболее распространенным материалом, используемым при обустройстве кровельных перекрытий, являются деревянные балки. Основным преимуществом деревянных балок является универсальность их применения. В частности, деревянные балки могут успешно использоваться при создании перекрытий в газобетонных домах, кирпичных домах, домах, построенных по технологии монолитного строительства.

Конечно же, при строительстве перекрытий по деревянным балкам к таким конструкциям предъявляется ряд требований. Основным требованием является прочность и жесткость как самих двутавровых балок, так конструкции всего перекрытия. Если с деревянными балками все понятно – в данном случае главное их качество, то с самим устройством перекрытия все сложнее, ведь здесь требуются детальные расчеты для определения оптимального сечения, размеров и количества необходимых балок усиления.

Не менее важное значение имеет и обработка древесного материала средствами защиты от возгораний. Как правило процесс обработки двутавровых балок противопожарными веществами совмещают с обработкой балок средствами, препятствующими разрушению древесного материала.

Типы и виды деревянных перекрытий: классификация

1. Чердачное перекрытие по деревянным балкам

Такое перекрытие по деревянным балкам выполняется или как самостоятельная конструкция или как часть стропильной системы. Более рациональным является независимое устройство перекрытия, поскольку в случае необходимости гораздо удобнее производить те или иные ремонтные работы.

В большинстве своем при строительстве чердачного перекрытия используют деревянные двутавровые балки. Устройство деревянного чердачного перекрытия с использованием балок в газобетонном доме показано на фото ниже:

Следует обратить внимание, что если размеры дома довольно велики, то использовать вариант чердачного перекрытия по деревянным балкам не рекомендуется. Более рациональным в данном случае является применение для устройства чердачного перекрытия двутавровых балок из металла. Разумеется, вместо двутавровых балок из металла для перекрытия можно использовать и монолитные ЖБ плиты. Но в таком случае чердачное помещение целесообразно делать жилым.

Что касается междуэтажного перекрытия, то в данном случае перекрытие выполняется из деревянных балок, уложенных плотно друг другу. Одна сторона такого перекрытия исполняет роль лаг для напольного покрытия, а вторая сторона исполняет роль опор для потолка. Фото межэтажного деревянного перекрытия в доме показано ниже.

С целью повышения эксплуатационных характеристик такого перекрытия, а именно для звукоизоляции и утепления, между отделкой потолка и пола укладывают специальные звуко- и теплоизоляционные материалы. Утепление и звукоизоляция является обязательным, особенно если речь идет о перекрытии в полностью деревянном доме.

Главными требованиями, которые предъявляются к межэтажному перекрытию с применением деревянных балок, является прочность и жесткость. Поскольку перекрытие по деревянным балкам будет выступать в качестве основания для пола, очень важно действительно правильно произвести расчет сечения балок, а также в полной мере соблюдать требования, предъявляемые к монтажу.

2. Подвальное перекрытие с применением деревянных балок

В данном случае речь идет о перекрытии для разделения подвального помещения и помещений первого этажа дома. Важный момент: если, например, в газобетонном доме организовывается достаточно большое по площади подвальное помещение или гараж, то перекрытие рекомендуется выполнять по двутавровым балкам из металла. Обустройство подвального перекрытия с применением двутавровых балок из металла совместно с деревянными балками показано на фото.

Устройство перекрытий

Для максимальной наглядности рассмотрим более детально особенности устройства чердачного перекрытия, межэтажного и подвального перекрытий.

Устройство подвального перекрытия

Перекрытие для отделения подвального помещения от первого этажа дома показано на фото ниже.

Здесь основой являются так называемые деревянные балки соответствующей длины достаточно большого сечения. Довольно часто встречаются и случаи использования деревянных балок двутаврового исполнения. К боковым сторонам несущих деревянных балок закрепляют «черепные» бруски с сечением 50х50 мм или более.

К брусьям крепят доски чернового пола. Крепление досок производится к боковым сторонам бруса при помощи гвоздей или саморезов. Вместо досок может использоваться, например, ДСП.

С обратной стороны деревянного перекрытия (сторона, которая будет исполнять роль потолка) закрепляют листы гипсокартона, которые впоследствии шпаклюются, окрашиваются или оклеиваются обоями.

Вместе с тем, между деревянным перекрытием и финишной отделкой в виде гипсокартона укладывают звуко- и теплоизоляционный материал.

Межэтажные деревянные перекрытия в доме

Межэтажные деревянные перекрытия представляют собой обрешетку из деревянного материала – лаги, на которые закрепляется черновой пол из ДСП или Фанеры. По своему устройству такие перекрытия очень схожи с рассмотренными выше подвальными перекрытиями. При этом основное отличие заключается в том, что в межэтажных перекрытиях помимо звукоизоляционного и утеплительного материала применяются различного рода резино-пробковые материалы для исключения шума при ходьбе. Фото устройства межэтажного перекрытия по деревянным балкам:

Устройство чердачного перекрытия в доме

Перекрытие по деревянным балкам в газобетонном доме или доме, построенном из какого-либо иного строительного материала, выполняется точно так же как и в случае обустройства цокольного деревянного перекрытие в доме. Главное отличие чердачного перекрытия заключается в том, что слой пароизоляционного материала располагается после гидроизоляции, но никак не наоборот.

Кроме этого, с целью обеспечения максимальной теплоизоляции чердачное перекрытие обязательно утепляется со стороны самого чердака. Устройство чердачного перекрытия отображено на фото ниже.

Кроме всего перечисленного абсолютно все балки двутаврового исполнения обязательно обрабатываются специальными антисептиками с целью исключения гниения и образования грибка. Обработка деревянных двутавровых балок и других составляющих элементов чердачного перекрытия показана на фото.

Сечение деревянных балок перекрытия

Как известно сечение той или иной детали в большой мере определяет ту нагрузку, которую она способна выдерживать долговременно. Современные деревообрабатывающие предприятия  выпускают деревянные балки:

• квадратного и прямоугольного сечения. Такие балки находят свое применение при возведении стен деревянных домов, строительстве крыш, обустройстве межэтажных и чердачных перекрытий. Фото деревянных балок круглого сечения показано ниже:
•  круглого и овального сечения. Такие деревянные балки предназначены и используются для возведения стен деревянных домов и обустройства перекрытий. В большинстве своем круглые деревянные балки применяются для чердачных перекрытий, поскольку обладают самой высокой стойкостью на изгиб по сравнению с балками других сечений. Деревянные круглые балки отображены на фото:;
• двутаврового сечения. Чаще всего деревянные двутавровые балки применяются в каркасном строительстве. Не менее часто они используются и для обустройства междуэтажных и чердачных перекрытий. Деревянные двутавровые балки показаны на фото:

Рассмотрим более детально особенности деревянных двутавровых балок перекрытия.

Деревянные двутавровые балки перекрытия

К основным преимуществам, которыми обладают двутавровые балки перекрытия можно отнести:

1. Высокие прочностные характеристики и высокую прочность на изгиб. Благодаря этому деревянные балки могут успешно использоваться в качестве несущих элементов в различных конструкциях межэтажных и чердачных перекрытий.

2. Относительно небольшой вес. Благодаря тому, что по сравнению с деревянными балками круглого и прямоугольного сечения двутавровые балки имеют меньший вес, их использование более целесообразно, поскольку позволяет довольно значительно уменьшить вес возводимого здания.

3. Простоту монтажа систем коммуникации. Благодаря конструктивным особенностям двутавровой балки существенно упрощается прокладка тех или иных коммуникаций без ущерба для несущей способности стен и перекрытий.

4. Огромный ассортимент размеров. За счет широкого разнообразия размеров обеспечивается универсальность применения двутавровых балок.

Конечно же, при всех преимуществах деревянных двутавровых балок им свойственны определенные недостатки. Главным недостатком двутавровых балок является их достаточно высокая цена. Именно из-за достаточно высокой цены многие застройщики домов изготавливают двутавровые балки самостоятельно.

Фото двутавровой балки и ее основных составляющих элементов отображено ниже.

Межэтажное перекрытие по деревянным балкам, имеющим двутавровую форму, рассмотрено в видео ниже:

Расчет деревянного перекрытия: онлайн-калькулятор

Как уже упоминалось выше, вне зависимости от того, о каком устройстве перекрытия идет речь —  будь то межэтажное перекрытие или чердачное перекрытие — важнейшее значение имеет правильный расчет с целью определения размеров необходимых балок и подбора оптимального сечения. Для выполнения правильного расчета рекомендуем воспользоваться калькулятором для расчета деревянных балок перекрытия:

Деревянные балки перекрытия: ГОСТы, СНиПы, размеры

Конечно же, кроме проведения расчетов, вручную или при помощи представленного выше калькулятора, очень важно соблюдать требования, оговоренные и регламентированные в действующей нормативной документации. На фото ниже представлены наиболее важные нормы, которые важно учитывать при расчете и обустройстве деревянных перекрытий.

Следует обратить внимание, что шаг, длина и сечение деревянных балок являются при расчете взаимозаменяемыми параметрами. Длина балок определяется размерами площади, которую необходимо перекрыть. Для определения размеров балок необходимых для создания перекрытий в зависимости от нагрузки на них можно воспользоваться соответствующими таблицами.

Монтажные работы по устройству перекрытий

Рассмотрим особенности монтажа перекрытий с использованием деревянных балок.

В большинстве своем деревянные балки монтируют на несущих стенах. При этом абсолютно неважно идет ли речь о домах из газобетона или из кирпича. Шаг монтажа выбирается не менее 0, 6м.

Выполняя установку деревянных балок, прежде всего подготавливают так называемый накат из древесного материала, например, из досок. После этого в стенах выполняют гнезда, в которые устанавливают деревянный накат. Далее со стороны стены укладываются слой гидроизоляционного материала и в гнезда устанавливаются деревянные балки. Фото установки балок перекрытия в кирпичные и газобетонные стены показано ниже:

Для максимальной наглядности предлагаем вам посмотреть видео, в котором детально рассмотрен процесс обустройства чердачного перекрытия дома.

Выбор балок перекрытия

Равно как расчет будущего деревянного перекрытия и соблюдение процесса монтажа очень важно действительно правильно выбрать строительный материал — деревянные балки. Здесь можно сразу отметить, что чаще всего строителями домов отдается предпочтение деревянным балкам круглого сечения. Тем не менее, последнее время наблюдается тенденция повышения популярности двутавровых балок, поскольку они обладают не менее высокими характеристиками. Двутавровые балки разной длины и разных размеров показаны на фото:

Что касается непосредственно процесса выбора, основное правило, которое следует помнить – чрезмерно дешевый по цене строительный материал качественным и долговечным быть не может. Разумеется, это вовсе не значит, что деревянные балки относительно невысокой стоимости приобретать нельзя, тем не менее откровенно не рыночная стоимость должна вас насторожить.

Кроме цены на деревянные балки перекрытия следует обратить внимание и на качество их обработки защитными веществами. Помните, что древесина как материал подвержена гниению и в обязательном порядке должна быть обработана специальными растворами.

Также при выборе и покупке нужно обязательно осмотреть деревянные балки на предмет наличия сколов и достаточно больших по своим размерам трещин. Лучшее решение – договориться с продавцом и при покупке самостоятельно произвести выборку самых качественных деревянных балок.

Цены

Чтобы вы могли сориентироваться по ценам на деревянные балки для обустройства перекрытий, дополняем наш материал небольшой таблицей с ориентировочной стоимостью двутавровых балок и балок перекрытия прямоугольного сечения наиболее распространенных размеров.

Цены на двутавровые балки перекрытия

Наименование балки	Длина балки	Внутренняя стенка	Размеры внешних брусков	Цена, руб за 1 п.м.
БП-240	4; 6; 8 м	119 мм	90×40 мм	250
БП-350	4; 6; 8 м	119 мм	90×40 мм	280
БП-400	4; 6; 8 м	119 мм	90×40 мм	300
БП-450	4; 6; 8 м	119 мм	90×40 мм	320

Цены на квадратные и прямоугольные деревянные балки

Размеры балок	Длина балки	Материал изготовления	Цена, руб за 1 шт
80×90 мм	6 м	Сосна	1270 руб
240 ×90 мм	6 м	Сосна	3800 руб
240 ×190 мм	6 м	Сосна	8000 руб
250 ×90 мм	6 м	Сосна	4500 руб
480 ×190 мм	6 м	Сосна	18300 руб
80 ×260 мм	6 м	Сосна	4160 руб

Отметим, что стоимость деревянных балок, указанная выше, является ориентировочной и может изменяться в ту или иную сторону.

Советы эксперта

1. Если вы приняли решение обустроить межэтажное или чердачное перекрытие самостоятельно, обязательно изучите технологию и особенности устройства деревянных балок перекрытия. Таким образом вы сможете избежать ненужных трудовых и финансовых затрат. Для того чтобы в должной мере вникнуть во все тонкости процесса рекомендуем почитать соответствующие инструкции и посмотреть видео от опытных строителей.

2. При выборе балок для перекрытия обязательно поинтересуйтесь у продавца, обработан ли материал защитными средствами, в том числе и средствами, препятствующими возгоранию.

3. Согласно требованиям действующего ГОСТа для обеспечения пожарной безопасности расстояние прохождения деревянной балки от дымоходной трубы должно быть не менее 400мм.

4. Для обеспечения максимальной жесткости и прочности перекрытия несущие балки должны быть жестко закреплены к несущим элементами строения. Для такого закрепления в процессе укладки газобетонных блоков устанавливают, например, анкерные крепежи.

5. Перед установкой балок перекрытия в гнезда, подготовленные в стене, торцы деревянных балок должны быть обязательно обработаны защитным веществом, которое будет защищать древесный материал от гниения.

6. Расчет перекрытия по деревянным балкам лучше всего производить при помощи специальных калькуляторов. Использование для расчета перекрытий калькулятора позволяет минимизировать вероятность ошибок. В то же время рекомендуется провести расчет при помощи калькулятора как минимум два раза с целью перепроверки результатов расчетов.

Как сделать перекрытие. Деревянные балки перекрытия — размеры и нагрузки

Как сделать перекрытие. Деревянные балки перекрытия — размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина — 5 метров, сечение — 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м — нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Как сделать перекрытие между этажами из бетона. Монолитное перекрытие своими руками

Строительство любого дома или постройки подразумевает установку перекрытий, располагающихся между этажами или на чердаке. Часто для реализации такой задачи применяются изделия из дерева. Деревянные элементы несложно делать и устанавливать, но они имеют невысокие тепло- и шумоизоляционные характеристики, поэтому заметно уступают перекрытиям, выполненным из бетона. По этой причине лучше отдавать предпочтение бетонному варианту. Причем сделать монолитное перекрытие своими руками довольно просто.

Устройство

Если говорить об устройстве рассматриваемого перекрытия, то оно формируется из специального бетона армированного типа. Бетон заливается в опалубку, которая не деформируется впоследствии и не прогнется при нагрузке. Для создания своими руками такого изделия потребуется пиломатериал, инструменты для подгона, раскраивания и собирания щитов. После осуществления распалубки оно может применяться в стропильном механизме.

Расходником станет арматура, а также забетонированными окажутся коммуникации. Наиболее сложной будет плита перекрытия подвала – из-за большого количества вводных узлов механизмов инженерного типа.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

• временных;
• постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

• толщина плиты железобетона;
• используемая марка бетона;
• показатель нагрузки расчетного типа на квадратный метр перекрытия;
• габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

Деревянное перекрытие между этажами в доме из газобетона. Виды и особенности

Перекрытие по деревянным балкам в газобетонном доме может быть следующих видов в зависимости от месторасположения :

• межэтажное;
• чердачное;
• цокольное.

Межэтажные

Задача межэтажных элементов заключается в разделении разных отапливаемых помещений со сходным микроклиматом.

Перекрытия изготавливают многослойными:

1. Накат из досок либо щитов из древесины. Материалы подшиваются к перекрытиям.
2. Шумоизоляционный слой, выполненный на дощатом настиле.
3. Зафиксированные гвоздями или саморезами поперечные лаги.
4. Пол с деревянным настилом либо выложенный линолеумом, керамической плиткой, ламинатом, паркетными блоками и т.д.
5. Для проветривания пространства под полом требуется сделать зазор для вытяжной вентиляции.
6. В отделке перекрытий в нижней части помещения может выполняться с помощью вагонки, панелей, гипсокартонных листов. Однако балки можно оставить без декора в помещениях в стилях кантри, лофт, минимализм.

Цокольные

Цокольные перекрытия фиксируются над неотапливаемым подвальным помещением, технология монтажных работ отличается от стандартной.

При выполнении работ требуется учитывать следующие особенности для цокольных элементов:

1. Рекомендуется выполнить обработку деревянных частей конструкции, т.к. поверхности могут повредиться от повышенной влажности от фундамента и грунта, а также скапливающегося конденсата.
2. Теплоизоляционный слой должен обеспечивать комфортный температурный режим в жилых комнатах. Толщина слоя определяется в соответствии с особенностями климата региона и температурного режима в цоколе.
3. Под утепляющий материал подкладывается гидроизоляционная пленка для предотвращения проникновения влажности от подвального помещения, которая уменьшает теплоизоляционные характеристики строительного материала.
4. Затем сверху на утепляющий состав выкладывается слой пароизоляции, предотвращающей создание конденсата из-за различия в температурных режимах в жилой части и подвальной.

Чердачные

Газобетонные блоки используются для возведения чердачных помещений. При монтаже перекрытий на чердаке гидроизоляционный слой располагается над утеплителем, пароизоляция размещается под утепляющим составом для создания оптимального микроклимата в помещении.

При обустройстве чердачного пространства можно снизить затраты на работы, выложив доски в виде трапов либо поперечных покрытий.

При использовании пространства для хозяйственных нужд требуется выполнить сплошную укладку досок. Важно предусмотреть плотный слой утепляющего состава для предотвращения утечки теплого воздуха из жилой части здания.

Легкое перекрытие между этажами. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

• Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
• Подшивка фанерой или плитами ОСБ потолочной поверхности;
• Система лагов с досками пола верхнего этажа;
• Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
• Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Источник: https://interer-i-dekor.ru-land.com/novosti/perekrytiya-mezhdu-etazhami-v-chastnom-dome-osnovnye-trebovaniya-k-perekrytiyam-mezhdu

Деревянные перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

• Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
• Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
• И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Перекрытие мансарды. Виды мансардных надстроек

По действующим строительным нормам мансардой считается помещение под крышей, имеющее высоту от перекрытия до конька не менее 2500 мм. Если этот параметр меньше указанной границы, то помещение считается обычным чердаком.

• Если вертикальные стойки, определяющие высоту стен помещения, имеют размер в 1500 мм, то чердачное пространство можно считать полноценным этажом.
• Полумансардным называют чердачное помещение, в котором полностью отсутствуют вертикальные стойки, или если они имеют высоту от 500 до 700 мм.

В основе любой конструкции крыши всегда заложены треугольники с их «жесткой» структурой

Существует несколько видов мансардных надстроек, но самыми популярными из них являются высокие двускатные и ломаные конструкции. Их популярность можно объяснить более простыми расчетами , относительно несложными монтажными работами и удобством в эксплуатации. На третьем месте, после двускатных и ломаных конструкций, можно назвать односкатный вариа нт кр ыши, который также иногда используется для обустройства мансарды. К сожалению, не в каждой конструкции дома можно применить этот вид надстройки, так как он требует не только реконструкции крыши, но и поднятия в высоту уже построенных стен, что значительно увеличивает нагрузку и на них, и на фундамент.

Если возводится новый дом, и планируется второй этаж в виде мансарды, то односкатный вариа нт кр ыши хорошо подойдет для этой цели. Кроме того, это поможет сэкономить на кровельном материале.

Более сложные конструкции — купольные, четырехскатные, а также с различными выступами-консолями, устроенными в скатах крыши (одноуровневые и многоуровневые), применяются крайне редко и только в эксклюзивных проектах, так как имеют сложную и в инженерных расчетах , и в монтаже конструкцию.

Разные виды мансардных крыш

На рисунке под номерами показаны:

1 – Двускатная мансарда.

2 – Ломаная мансарда

3 – Одноуровневая консольная мансарда

4 – Многоуровневая мансарда.

Двускатная мансарда

Чердачное помещение по д д вускатной крышей, которая устроена под углом между скатами в 80 ÷ 90 градусов на коньке, вполне может быть переоборудована под мансарду. Для создания под ней полноценных жилых помещений потребуется провести ряд необходимых реконструкций, к примеру, очень часто не обходится без укрепления чердачного перекрытия. Все эти переделки и плюс к этому – необходимое утепление непременно «съедят» значительную часть полезного пространства под крышей, поэтому не стоит ожидать, что комнаты в такой мансарде будут просторными и с высокими потолками.

Двускатная мансарда изнутри

Конечно же, если габариты (длина и ширина) дома — достаточно большие, а крыша имеет значительный угол наклона (45 градусов или даже выше), то после переделок можно будет рассчитывать на относительно просторное мансардное помещение.

Ломаная крыша

Помещение под ломаной мансардной крышей будет гораздо просторнее и с достаточно высоким потолком. Такой чердак можно спокойно разделить на две раздельные комнаты.

Интерьер мансарды, выполненной по «ломаному» типу

Ломаная крыша имеет четыре плоскости скатов. Располагают их под разными углами — верхние скаты называют коньковыми, а нижние – боковыми. Они, по большей части, и исполняют роль стен.

Этот вид мансардной крыши несколько сложнее в проектировании и монтаже, но зато и результат порадует просторными комнатами и респектабельным внешним видом дома.

Одноуровневая консольная мансарда

Этот вид мансарды имеет еще более сложную конструкцию, чем предыдущий, так как подразумевает смещение чердачного пространства в одну или другую сторону.

Консольное мансардное помещение

Используя этот вариант устройства мансарды можно получить просторные помещения, намного больше по площади, чем по д д вускатной крышей.

Конструкция одноуровневой мансардной крыши может повторять не только двускатный , но и  односкатный вариант – это будет зависеть от того, насколько предполагается вынести консоль за пределы чердака и поднять ее потолок.

Многоуровневая надстройка

Многоуровневая конструкция наиболее сложна в проектировании и монтаже. В ее разработке и возведении обязательно будет нужна помощь квалифицированных специалистов. Опорами для уровней мансардных помещений служат разные стропильные системы и перекрытия, которые объединяются с основной. Многоуровневая система предполагает расположение комнат на разных уровнях чердачного помещения, именно поэтому и консоли должны быть расположены именно так.

Мансарда может иметь даже несколько уровней

Выбрав наиболее желательный вид мансарды, необходимо определить, возможно ли ее обустройство на старые стены дома, или же придется их укреплять. Поэтому  нужно провести точные расчеты и составить проект.

Дом и деревянные балки перекрытий

Деревянные балки перекрытий

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом. Деревянные балки легки в изготовлении и монтаже, имеют низкую теплопроводность по сравнению со стальными или железобетонными балками. Недостатки деревянных конструкций — более низкая механическая прочность, требующая больших сечений, низкая пожаростойкость и устойчивость к поражению микроорганизмами и термитами (если они водятся в вашей местности). Поэтому, дерево перекрытий требуется тщательно обрабатывать антисептиками и антипиренами, например ХМ-11 или ХМББ производства фирмы Антисептик (С-Петербург). Современные варианты деревянных балок перекрытий — это балки из клееного бруса (как с вертикальным расположением ламелей, так и с горизонтальным), двутавровые деревянные клееные балки (как полностью деревянные,так и комбинация OSB и дерева), дерево-металлические балки перекрытий (комбинация дерева и пространственных силовых элементов из металла) и пространственные деревянные балки, элементы которых скреплены металлозубчатыми пластинами.

Балки межэтажных перекрытий могут служить опорными балками для выступающих деревянных балконов.

Как рассчитать необходимое сечение традиционной деревянной балки перекрытий?

Оптимальный пролет для деревянных конструкций — 2,5- 4 метра. Лучшее сечение для дерева: прямоугольное с соотношением высоты к ширине 1,4:1. В стену балки заводят не менее чем на 12 см и гидроизолируют по кругу, кроме торца. Желательно закрепить балку анкером, заделанным в стену.

При выборе расчета сечения учитывают нагрузку собственного веса, которая для балок междуэтажных перекрытий, как правило, составляет 190-220 кг/м2, и нагрузку временную (эксплуатационную), её значение принимают равной 200 кг/м2. Балки перекрытия укладывают по короткому сечению пролёта. Шаг монтажа деревянных балок рекомендуется выбирать равным шагу установки стоек каркаса. Как пропускать коммунникации через балки: читайте о допустимых размерах и расположении вырезов и отверстий в балках перекрытий:

Для расчета минимального и оптимального сечения можно воспользоваться он лайн калькулятором Романова для деревянных балок перекрытий   Для деревянно-металлических балок перекрытий можно воспользоваться онлайн калькулятором ХТС балок.

Читайте как рассчитать толщину утеплителя в деревянном полу дома в вашем регионе.

Ниже приведены несколько таблиц, со значениями минимальных сечений деревянных балок для различных нагрузок и длин пролетов:

Таблица сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400кг/м2. — рекомендуется расчитывать именно на эту нагрузку

Таблица. Сечения деревянных балок перекрытия

пролёт (м)/ шаг установки (м)	2,0	2,5	3,0	4,0	4,5	5,0	6,0
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Если вы не используете утеплитель или не планируете нагружать перекрытия (например, перекрытие необитаемого чердака), то можно использовать таблицу для меньших значений нагрузок деревянных балок перекрытий:

Таблица. Минимальные сечения деревянных балок перекрытия в зависимости от пролёта и нагрузки, при нагрузках от 150 до 350 кг/м2.

Нагрузки, кг/пог. м	Сечение балок при длине пролета, м
	3,0	3,5	4,0	4,5	5,0	5,5	6,0
150	50х140	50х160	60х180	80х180	80х200	100х200	100х220
200	50х160	50х180	70х180	70х200	100х200	120х220	140х220
250	60х160	60х180	70х200	100х200	120х200	140х220	160х220
350	70х160	70х180	80х200	100х220	120х220	160х220	200х220

Если вы используете вместо балок прямоугольного сечения круглые бревна, можно пользоваться следующей таблицей:

Таблица. Минимальный допустимый диаметр круглых бревен, используемых в качестве балок междуэтажных перекрытий в зависимости от пролета при нагрузке 400 кг на 1 м²

ШИРИНА ПРОЛЕТА, М	РАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, М	ДИАМЕТР БРЕВЕН, СМ
2	1	13
	0,6	11
2,5	1	15
	0,6	13
3	1	17
	0,6	14
3,5	1	19
	0,6	16
4	1	21
	0,6	17
4,5	1	22
	0,6	19
5	1	24
	0,6	20
5,5	1	25
	0,6	21
6	1	27
	0,6	23
6,5	1	29
	0,6	25
7	1	31
	0,6	27
7,5	1	33
	0,6	29

Ознакомьтесь с преимуществами современной конструкции перекрытий пола.

Таблица. Максимальные пролеты балок перекрытий. Общие случаи

Вид	Сорт	Размер	Максимальный пролет, м
древе-сины		поперечного сечения балки, мм	при наличии горизонтальных связей у опор			при наличии перекрестных вертикальных связей			при наличии горизонтальных связей у опор и перекрестных вертикальных связей
			шаг балок, мм
			300	400	600	300	400	600	300	400	600
Древе-	2	38х89	1,86	1,72	1,58	1,99	1,81	1,58	1,99	1,81	1,58
сина		38х140	2,92	2,71	2,49	3,14	2,85	2,49	3,14	2,85	2,49
хвойных		38х184	3,54	3,36	3,20	3,81	3,58	3,27	3,99	3,72	3,27
пород		38х235	4,17	3,96	3,77	4,44	4,17	3,92	4,60	4,29	4,00
		38х286	4,75	4,52	4,30	5,01	4,71	4,42	5,17	4,82	4,49
Примечание — Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа

Таблица. Максимальные пролеты балок чердачного перекрытия.  Неэксплуатируемый чердак.

		Размер поперечного	Максимальный пролет, м
Вид древесины	Сорт	сечения балки, мм	шаг балок, мм
			300	400	600
Древесина хвойных	2	38х89	3,11	2,83	2,47
пород		38х140	4,90	4,45	3,89
		38х184	6,44	5,85	5,11
		38х235	8,22	7,47	6,52
		38х286	10,00	9,09	7,94

Таблица. Максимальные пролеты балок перекрытий. Особые случаи

			Максимальный пролет, м
Вид		Размер попереч	Балки с потолками, прикрепленные к деревянной обрешетке						Балки с цементной
древе-сины	Сорт	ного сечения балки,	без перекрестных вертикальных связей			при наличии перекрестных вертикальных связей			стяжкой
		мм	шаг балок, мм
			300	400	600	300	400	600	300	400	600
Древе-	2	38х89	1,99	1,81	1,58	1,99	1,81	1,58	1,99	1,81	1,58
сина		38х140	3,14	2,85	2,49	3,14	2,85	2,49	3,14	2,85	2,49
хвойных		38х184	3,87	3,64	3,27	4,12	3,75	3,27	4,12	3,75	3,27
пород		38х235	4,55	4,28	3,91	4,99	4,75	4,18	5,27	4,79	4,13
		38х286	5,18	4,88	4,46	5,65	5,37	5,06	6,23	5,81	4,79
1 Пролеты, указанные в настоящей таблице, применимы лишь в случаях, когда временная равномерно распределенная нагрузка на перекрытия не превышает 2,4 кПа. 2 При наличии цементных стяжек по перекрытиям перекрестные вертикальные связи в пролетах балок перекрытия не предусматриваются



Стальные (металлические) двутавровые балки перекрытий

Двутавровая металлическая балка перекрытий обладает рядом неоспоримых преимуществ, только при одном недостатке — высокой стоимости. Металлической двутавровой балкой можно перекрыть большие пролеты со значительной нагрузкой, металлическая стальная балка негорюча и устойчива к биологическим воздействиям. Однако, металлическая балка может корродировать при отсутствии защитного покрытия и наличия в помещении агрессивных сред. При пожаре металлические балки «текут» и прогибаются — поэтому их необходимо закрывать теплоизоляционными еегорючими базальтовыми плитами.

Вес одного метра двутавровой балки можно посмотреть в таблице веса двутавровых балок

В большинстве случаев в самодеятельном строительстве при расчетах в вышеуказанной программе или других ей подобных, следует считать, что металлическая балка имеет шарнирные опоры (то есть концы не фиксированы жестко — например, так как в каркасной стальной конструкции). Нагрузку на перекрытие со стальными двутавровыми металлическими балками с учетом собственного веса следует расчитвать как 350(без стяжки) -500 (со стяжкой) кг/м 2

Шаг между двутавровыми металлическими балками рекомендуется делать равным 1 метру. В случае экономии возможно увеличение шага между металлическими балками до 1200 мм.

Таблица для выбора номера двутавровой металлической балки при различном шаге и длине прогонов

Общая нагрузка, кг/м2	Пролет 6 м. № двутавра при шаге, мм			Пролет 4 м. № двутавра при шаге, мм			Пролет 3 м. № двутавра при шаге, мм
	1000	1100	1200	1000	1100	1200	1000	1100	1200
300	16	16	16	10	12	12	10	10	10
400	20	20	20	12	12	12	10	10	10
	20	20	20	12	12	12	10	12	12



Железобетонные балки перекрытий

При устройстве железобетонных балок нужно использовать следующие правила (по Владимиру Романову):
1. Высота железобетонной балки должна быть не менее 1/20 длины проема. Делим длину проема на 20 и получаем минимальную высоту балки. Например при проеме в 4 м высота балки должна быть не менее 0,2 м.

2. Ширину балки расчитывают исходя из соотношения 5 к 7 (5 — ширина, 7 — высота).

3. Армировать балку следует минимум 4 прутками арматуры d12-14 (снизу можно толще) — по два сверху и снизу. Таблицы соотношения длины и массы арматуры различного сечения.

4. Бетонировать за один раз, без перерывов, чтобы ранее уложенная порция раствора не успела схватиться до укладки новой порции. С бетономешалкой бетонировать балки сподручнее, чем заказывать миксер. Миксер хорош для быстрой заливки больших объемов.

Таблица. Рекомендуемые размеры прямоугольных поперечных сечений балок

Ширина сечения.	Высота сечения, мм
мм	300	400	500	600	700	800	1000	1200	Далее кратно 300
150	+	+
200		+	+	+
300				+	+	+
400						+	+	+
500							+	+
Далее кратно 100								+	+

Теперь прочитайте про расчет стропильной системы и расчет фундамента.

For determining beam spans (distance a beam can span between supporting posts), consider the following concept. The more weight, or the longer the supported length of joist that a beam must carry, the shorter the span of the beam – for a particular size of beam.







Пролетов перекрытий для проектов жилищного строительства

Существует ряд факторов, которые необходимо учитывать при оформлении пола для проекта жилищного строительства, в том числе:

• Тип используемой древесины.
• Сорт пиломатериала.
• Ширина и толщина досок.
• Расстояние между балками.
• Груз размещен на полу.
• Длина пролета балок.

Породы древесины

Различные породы древесины различаются по жесткости и сопротивлению изгибу, причем некоторые породы намного прочнее других.Даже в пределах одного и того же вида сила сильно различается в зависимости от условий роста дерева.

Пиломатериалы из медленно растущих деревьев, у которых больше колец роста концевых волокон на дюйм, намного прочнее и плотнее, чем быстрорастущие деревья того же вида.

Прочность обычных пород дерева, используемых для обрамления, включает:

• Высокая прочность на изгиб: Южно-желтая сосна и пихта Дугласа.
• Средняя прочность на изгиб: Тсуга, ель и красное дерево.
• Низкая прочность на изгиб: Красный кедр западный, сосна восточная белая и сосна пондероза.

Пиломатериалы Сорт

Сорт пиломатериалов, используемых для изготовления балок, также является фактором, определяющим прочность древесины. Поскольку сучки и другие дефекты ослабляют древесину, пиломатериалы более высоких сортов (обозначенные как чистые, избранные или №1) считаются более прочными, чем пиломатериалы более низких сортов. Однако пиломатериалы более высоких сортов также намного дороже.

Пиломатериалы категории №2 являются наиболее распространенным выбором для перекрытий перекрытий и других пиломатериалов для обрамления.У него больше узлов и дефектов, чем у более высоких марок, но обычно недостаточно, чтобы вызвать значительную потерю прочности на изгиб.

Пиломатериалы более низкого сорта (обозначенные как № 3, полезные и № 4) часто имеют слишком много крупных сучков или других дефектов, чтобы их можно было использовать для балок перекрытия.

Независимо от сорта пиломатериалов, старайтесь выбирать доски с небольшим количеством сучков или дефектов, прямые, с небольшим изгибом по длине края.

По возможности располагайте балки перекрытия так, чтобы любой изгиб доски был обращен вверх, чтобы вес на балке мог их распрямить.Любые большие сучки, обнаруженные у края доски, также должны быть обращены вверх, чтобы слабая древесина сучка была сжата, а не напряжена.

Размер пиломатериалов

Ширина доски является важным фактором при определении расстояния, на которое может простираться балка перекрытия, она играет гораздо большую роль, чем толщина.

Например, если вы удвоите толщину или количество балок в полу, расстояние между досками увеличится примерно на 25%. Но если вы увеличите ширину досок вдвое, расстояние между балками увеличится от 80% до 100%, даже если вы используете те же опоры из пиломатериалов.

Нагрузка на пол

Вес пола также является важным фактором при определении размера балки и длины пролета.

Вес строительных материалов (балки, черный пол, пол и потолок) известен как статическая нагрузка и обычно оценивается в 10 фунтов на квадратный фут.

Вы можете рассчитать собственный вес самостоятельно, сложив вес строительных материалов, а затем разделив их на количество квадратных футов, которые будут покрывать материалы.

Вес, который будет помещен на пол, является действующей нагрузкой и включает в себя мебель, людей и все остальное, что вы планируете хранить на полу. Динамические нагрузки колеблются от 30 фунтов на квадратный фут и выше, при этом 40 фунтов являются нормой для большинства жилых комнат и настилов.

Очевидно, что если вы коллекционер пианино или планируете собрать как можно больше людей на свою палубу, вам следует проявить осторожность и увеличить размер балок пола или уменьшить пролет.

Пролет балки

Объединение всех этих факторов дает минимальный размер балок, необходимый для различных типов древесины, сортов пиломатериалов, размеров досок, расстояния между балками и нагрузки, которая будет ложиться на пол.

Вы также должны проверить свои местные строительные нормы и правила перед началом строительства и проконсультироваться с инженером-строителем в необычных или экстремальных ситуациях.

Ниже приведена таблица, в которой указаны балки перекрытия минимального размера , необходимые для межосевого расстояния 16 ″ и 24 ″ при использовании пиломатериалов № 2 с 10 фунтами на квадратный фут статической нагрузки и 40 фунтами динамической нагрузки.

	Сосна желтая Пихта Дугласа		Редвуд Тсуга, ель		Красный кедр западный Сосна восточная белая
Размер балки	16 ″ o.c.	24 ″ o.c.	16 ″ o.c.	24 ″ o.c.	16 ″ o.c.	24 ″ o.c.
2 × 6	9 ′ 9 ″	8 ′ 3 ″	8 ′ 8 ″	7 ′ 6 ″	7 ′ 6 ″	6 ′ 3 ″
2 × 8	12 ′ 8 ″	10 ′ 8 ″	11 ′ 0 ″	10 ′ 2 ″	10 ′ 5 ″	8 ′ 6 ″
2 × 10	16 ′ 0 ″	13 ′ 0 ″	14 ′ 6 ″	12 ′ 4 ″	12 ′ 9 ″	10 ′ 5 ″
2 × 12	18 ′ 6 ″	15 ′ 0 ″	17 ′ 6 ″	14 ′ 4 ″	14 ′ 9 ″	13 ′ 0 ″

Вы всегда можете использовать пиломатериалы большего размера, меньшее расстояние или меньший пролет; просто не делайте меньше, дальше друг от друга или дольше.Другими словами, лучше проявите осторожность, чем раздвигайте границы.

Дополнительная информация

Таблицы пролетов перекрытий — калькулятор

Часть 2 проекта жилищного строительства

На этой странице мы объясним, как проектировать с помощью таблиц пролета перекрытия. Внизу страницы вы найдете калькулятор пролета балок. На этой странице объясняется, как интерпретировать результаты калькулятора.

Если вы только начинаете, вы можете начать с нашей предыдущей страницы, страницы проектирования жилых зданий, на которой объясняется основная структура дома.

См. Карту нашего учебного сайта «Создай свой собственный дом», чтобы пройти обучение по порядку или прыгать по нему по своему усмотрению.

Использование таблиц пролета балок перекрытия

Продолжая часть 1: Конструктивное проектирование жилых домов, вертикальные структурные силы, мы собирались начать изучение таблиц пролетов перекрытий.

Не волнуйтесь, вам не нужно будет проделывать много вычислений для определения размера и размещения несущего каркаса в вашем доме.Однако вам необходимо ознакомиться с чтением местных таблиц перекрытий перекрытия для балок перекрытий, балок перекрытий, оконных и дверных перемычек, балок перекрытий, балок крыши, стропил крыши и балок конька крыши, а также размеров и расстояний между ними. столы с деревянными гвоздиками.

Прежде чем переходить к таблицам пролетов, давайте сначала рассмотрим породы и сорта древесины. Как правило, все пиломатериалы штампуются производителем около конца пиломатериала.

Штамп отображает несколько типов информации.Отображаемая информация варьируется в зависимости от лесных ассоциаций. Но большинство будет отображать:

• Порода древесины — часто сокращается
• Сорт древесины — может быть числом или описанием.
• Лесная ассоциация, членом которой является производитель пиломатериалов
• Способ выдержки древесины — это дает представление о влажности
• Идентификация мельницы — указывается по названию или номеру мельницы.

Породы древесины

На штампе выше в треугольнике указано, что это дерево Дугласова пихта (D FIR).Другие распространенные обозначения:

• S-P-F (или Ель — Сосна — Пихта)
• Подол-ель (N) (или Hemlock-ель)
• D.Fir-L (N) (или Douglas Fir — Лиственница)
• N. Породы (красный кедр, некоторые сосны, бальзам и тополя)

Пиломатериалы марки

Приведенный выше штамп указывает на то, что сорт пиломатериала является стандартным или лучше (STAND & BTR), это то же самое, что и номер 3 или шпилька. К общепринятым обозначениям сортов пиломатериалов относятся:

• SEL STR (Выбрать структурные)
• №1, № 2
• № 3 / Штифт / Подставка и Btr. (или Standard & Better)

Эти обозначения и числа станут важными при чтении структурных таблиц, поскольку прочность древесины зависит от ее обозначений.

Теперь посмотрим, как читать эти таблицы. Начнем с простого, очень маленького домика шириной 12 футов и длиной 13 футов. Дом будет иметь двускатную крышу и будет обрамлен деревянными шпильками.

В таблице ниже указаны максимальные пролеты для перекрытий перекрытия со следующими обозначениями:

• Пихта-лиственница Дуглас (порода пиломатериалов)
• №1 и №2 (сорт пиломатериалов)
• Все балки перекрытия мостовидные

Образец таблицы пролетов перекрытия

Приведенный выше отрывок из таблицы является просто образцом и может не подходить для вашего региона.

Посмотрев на эту таблицу, вы увидите, что существует возможность выбора размера балки перекрытия (2 X 6, 2 X 8, 2 X 10 или 2 X 12), а также выбор расстояния между балками (12 дюймов, 16 дюймов). или 14 дюймов). Расстояние между балками пола — это расстояние между центрами любых двух установленных балок.На изображении ниже показан пример балок, расположенных на расстоянии 16 дюймов по центру (16 дюймов).

Поскольку примерный дом, для которого мы проектируем, имеет ширину 12 футов, нам нужно найти в таблице пролета балок перекрытия размер и центрирование балок, которые могут перекрывать 12 футов или больше. Читая таблицу, вы увидите, что 2 х 8, установленные на расстоянии 16 дюймов по центру, могут занимать 12 футов 4 дюйма.

Итак, наш дом будет выглядеть как на картинке ниже (все перекрытия перекрытия 2 «X 8»). На картинке ниже показан вид сверху, то есть смотреть прямо сверху над домом.Внешние серые стены — это бетонные фундаментные стены, которые поддерживают балки пола. Узкие двойные линии показывают сами балки перекрытия.

С трехмерной точки зрения каркас перекрытия из балок будет выглядеть так:

Имейте в виду, что в приведенной выше таблице пролетов указаны только допустимые пролеты для пихты Дугласа или лиственницы, существуют разные таблицы для всех видов строительных пиломатериалов.

Следующее руководство Раздел

Теперь давайте сделаем дом шире, чтобы у него была центральная опора для балок перекрытия.Чтобы узнать о проектировании с использованием таблиц пролета балок, перейдите к следующей части документа «Проектирование жилых зданий»:

Часть 3: Проектирование с использованием таблиц пролета деревянных балок.

Калькулятор пролета перекрытия

Чтобы использовать приведенный ниже калькулятор пролета балок, сначала выберите из раскрывающегося списка породу пиломатериалов, которые вы будете использовать для своего строительного проекта.

Затем с помощью кнопок в таблице выберите максимальную длину в футах (или метрах в скобках), которую должны перекрывать балки перекрытия.

Значения, отображаемые в итоговой таблице, показывают три возможных размера и расстояния балок в зависимости от используемого метода удержания.

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы использовать калькулятор, показанный ниже.

Ель, сосна или пихта Дугласовая пихта или лиственница Семя или пихта Северные породы

Калькулятор пролета балок жилых этажей		Ель-Сосна-Пихта
Таблица действительна для No.1 и №2 сорт Ель-Сосна-Пихта Включает все виды елей, за исключением ели прибрежно-ситкинской, сосны джековой, лесной палки. сосна, бальзамическая пихта и альпийская пихта
Максимум. Размах, фут-дюйм. (метры) Используйте кнопки ниже для выбора диапазона	Размеры балки, дюймы x дюймы (мм x мм)	Расстояние между балками, дюймы (мм)	Сдерживающий метод

Калькулятор пролета балок жилых этажей		Пихта-пихта
Таблица действительна для No.1-й и 2-й сорт тсуги-пихты Включает тсугу западную и пихту амабилис.
Максимум. Размах, фут-дюйм. (метры) Используйте кнопки ниже для выбора диапазона	Размеры балки, дюймы x дюймы (мм x мм)	Расстояние между балками, дюймы (мм)	Сдерживающий метод

Калькулятор пролета балок жилых этажей		Пихта дугласская-лиственница
Таблица действительна для No.1 и 2 сорт пихты и лиственницы дугласовой Включает пихту дугласовую и лиственницу западную.
Максимум. Размах, фут-дюйм. (метры) Используйте кнопки ниже для выбора диапазона	Размеры балки, дюймы x дюймы (мм x мм)	Расстояние между балками, дюймы (мм)	Сдерживающий метод

Калькулятор пролета балок жилых этажей		Северный вид
Таблица действительна для No.1 и 2 сорт пиломатериалов северных пород Включает красный кедр, некоторые сосны, бальзам и тополя.
Максимум. Размах, фут-дюйм. (метры) Используйте кнопки ниже для выбора диапазона	Размеры балки, дюймы x дюймы (мм x мм)	Расстояние между балками, дюймы (мм)	Сдерживающий метод

Данные взяты из таблиц деревянного каркасного дома CMHC
Примечания:
1.Эта таблица предназначена только для жилищного строительства и предназначена только для целей первоначальной оценки. Вы должны проконсультироваться с местными таблицами пролетов балок пола, чтобы убедиться, что размер балок соответствует вашему району.
2. Максимальные пролеты указаны с шагом 6 дюймов (150 мм). Для более точных пролетов вам необходимо обратиться к таблицам пролетов.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Балка — APA — The Engineered Wood Association

Преимущество высокой производительности

Основы двутавровой балки

Двутавровые балки — это прочные, легкие I-образные конструкционные элементы из дерева, отвечающие строгим стандартам качества.Двутавровые балки состоят из верхнего и нижнего фланцев, устойчивых к изгибу, соединенных перемычками, обеспечивающими исключительное сопротивление сдвигу. Материал фланца обычно представляет собой клееный брус (LVL) или массивный пиломатериал, а полотно изготавливается из фанеры или OSB. Надежное сочетание структурных характеристик позволяет получить универсальный и экономичный элемент каркаса, который легко установить в жилых и легких коммерческих проектах.

---

Общие приложения двутавровой балки

Двутавровые балки широко используются при строительстве перекрытий и крыш жилых домов.Они идеально подходят для длинных пролетов, в том числе для непрерывных пролетов над промежуточными опорами. Поскольку двутавровые балки прямые и правильные, строителям легче избежать венцов и поддерживать ровную поверхность каркаса. Кроме того, деревянные двутавровые балки обычно хранятся на складе и доступны на глубине, соответствующей потребностям каркаса жилых домов.

---

Общая глубина

9-1 / 2 дюйма, 11-7 / 8 дюйма, 14 дюймов, 16 дюймов. Ширина фланца варьируется от 1-1 / 2 дюйма до 3-1 / 2 дюйма; большие длины легко доступны.

---

Обычное использование

Двутавровые балки популярны для обрамления полов и крыш.Многие производители-члены APA имеют инструменты для разработки программного обеспечения; свяжитесь с производителем (слева) для получения дополнительной информации.

---

APA PRI-400

Двутавровые балки с рейтингом рабочих характеристик APA (PRI) производятся в соответствии с PRI-400, Стандартом рабочих характеристик двутавровых балок APA EWS , форма X720. Этот стандарт производительности предоставляет простую в использовании таблицу допустимых пролетов для применений в строительстве жилых этажей, позволяя проектировщикам и строителям выбирать и использовать двутавровые балки от различных производителей элементов конструкции, используя только один набор таблиц пролетов.APA PRI распознаются через ICC-ES ESR-1405.

---

Знак качества APA

Товарные знаки APA появляются только на продукции, производимой заводами-членами APA. Знак означает, что качество продукции подлежит проверке посредством аудита APA — процедуры, предназначенной для обеспечения соответствия производства стандартам производительности APA или стандарту, указанному в знаке.

---

Публикации I-Joist

Двутавровые балки с рейтингом производительности APA

Включает информацию о номинальных пролетах, деталях установки, конструкции консолей, архитектурных спецификациях и технических характеристиках двутавровых балок APA с номинальными характеристиками.

Загрузить>

---

Библиотека ресурсов

Получите доступ к полному списку публикаций APA о двутавровых балках в библиотеке ресурсов APA.

---

Противопожарные конструкции для перекрытий с деревянными двутавровыми балками

Узнайте о нескольких вариантах, которые повышают огнестойкость систем перекрытий с двутавровыми балками и соответствуют требованиям Международного жилищного кодекса (IRC) 2012 и 2015 годов, посетив страницу противопожарных сборок с двутавровыми балками.

Перейти>

---

Белая книга: Основы положений IRC по защите мембран

APA, AWC и WIJMA совместно разработали этот документ, который описывает историю, предысторию и цель положений IRC по противопожарной защите полов, а также методы, используемые для установления эквивалентности и соответствия этим требованиям противопожарной защиты.

Загрузить>

---

Официальный документ

: Требования кодов для сборных деревянных двутавровых балок

APA, AWC и WIJMA совместно разработали этот документ, в котором описывается базовое распознавание кодов для сборных деревянных двутавровых балок и необходимость сертификации продукции в соответствии с этими правилами.

Загрузить>

---

Информационный документ

: Противопожарная защита перекрытий с двутавровыми балками с помощью заводских решений

APA разработала этот документ, в котором описываются основные требования к противопожарной защите для сборных деревянных двутавровых балок с применяемыми на заводе решениями противопожарной защиты в соответствии с нормами.

Загрузить>

Расчет балок перекрытия

Хотите узнать, как легко измерить балки перекрытия?

Глава 5 Международного жилищного кодекса (IRC) 2018 года регулирует проектирование и строительство напольных систем. Элементы перекрытия должны быть правильно спроектированы, чтобы обеспечивать адекватную поддержку в соответствии с прилагаемыми к ним нагрузками.

Системы полов, рассматриваемые в этой главе, состоят из 4 различных типов систем полов.

• Деревянный каркас пола
• Деревянные перекрытия на земле
• Каркас стального пола
• Бетонные плиты на земле

В этом посте мы рассмотрим элементы каркаса деревянного пола. Проектирование и конструкция деревянных перекрытий пола описаны в Разделе R502 Международного жилищного кодекса (IRC).

Раздел R502 описывает критерии каркаса деревянного пола, который также включает таблицы предписаний пролета.

В этом посте мы узнаем, как правильно определить размер балки перекрытия в зависимости от ее пролета, расстояния и породы используемой древесины.

Fun Tip: Чтобы узнать разницу между Международным жилищным кодексом (IRC) и Международным строительным кодексом (IBC), обязательно ознакомьтесь с этим сообщением POST .

Нагрузки на перекрытие

Размеры балок деревянного пола определяются на основе одной из двух таблиц в коде. В этих таблицах пролета перечислены допустимые пролеты балок перекрытия для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется. Прежде чем мы рассмотрим эти таблицы, мы должны убедиться, что определены правильные расчетные нагрузки, прежде чем выбирать правильную таблицу.

Код распознает 2 типа нагрузок, действующих на балки перекрытия: временные нагрузки и постоянные нагрузки.

Динамические нагрузки определяются кодом следующим образом:

Нагрузки, возникающие в результате использования здания или другой конструкции. Это не включает строительные или экологические нагрузки.

Постоянные нагрузки определяются кодом следующим образом:

Вес строительных материалов, включенных в здание, включая, помимо прочего, стены, полы, крыши, потолки, лестницы, встроенные перегородки, отделку, облицовку и другие аналогично встроенные архитектурные и конструкционные элементы, а также фиксированные услуги оборудование.

Важно отметить, что системы пола могут также служить в качестве диафрагмы для противодействия боковым нагрузкам от землетрясений и ветра, однако в главе 5 требования к системе пола не основываются на этих нагрузках. В главе 6 рассматриваются эти нагрузки, но в этом посте мы рассмотрим только гравитационные нагрузки, упомянутые выше, исходя из главы 5 кода.

Столы для перекрытия балок

Как упоминалось выше, таблицы пролетов в коде содержат список допустимых пролетов балок перекрытия для обычных размеров пиломатериалов в зависимости от того, какой сценарий расчетной нагрузки применяется.

Теперь, чтобы выбрать правильную таблицу, мы должны понять, какую динамическую нагрузку следует использовать, поскольку две таблицы различаются в зависимости от типа используемой динамической нагрузки.

Для жилых спальных зон мы должны использовать Table R502.3.1 (1) , а для жилых жилых зон мы должны использовать Table R502.3.1 (2) .

Кодекс требует, чтобы балки перекрытий, устанавливаемые в жилых спальных зонах, были рассчитаны на временную нагрузку 30 фунтов на квадратный фут (фунт-фут), что соответствует таблице R502.3.1 (1) предписано, но в то же время нормы требовали, чтобы балки перекрытий, устанавливаемые в жилых жилых помещениях, проектировались с расчетной нагрузкой 40 фунтов на квадратный фут (фунт-фут), что соответствует таблице R502.3.1 (2 ) предназначен для.

Следовательно, если вы устанавливаете балки перекрытия, обслуживающие спальню, вы должны использовать Таблицу R502.3.1 (1), а для всех других частей здания, кроме спальной комнаты, вы должны использовать Таблицу R502.3.1 (2).

Однако важно отметить, что Таблица R502.3.1 (1) НЕ может использоваться для динамических нагрузок, превышающих 30 фунтов на квадратный фут, и статических нагрузок, превышающих 20 фунтов на квадратный фут. Как и Таблица R502.3.1 (2), НЕЛЬЗЯ использовать для динамических нагрузок, превышающих 40 фунтов на квадратный фут, и статических нагрузок, превышающих 20 фунтов на квадратный фут.

Если эти нагрузки превышены, расчет выходит за рамки обязательных стандартов таблицы, и на этом этапе балки перекрытия должны быть спроектированы в соответствии с принятой инженерной практикой.

Теперь, разобравшись со всем этим, давайте взглянем на эти таблицы, чтобы узнать, как правильно рассчитать размер балок перекрытия, используя предписанные стандарты:

Для простоты выше показаны только заголовки таблиц.Прежде чем мы сможем правильно определить размер балки перекрытия, необходимо сначала понять заголовок таблицы. Каждая таблица помечена. Как видите, первый стол предназначен для жилых спальных зон, а второй стол предназначен для жилых жилых зон.

В таблицах представлена ​​следующая информация о них:

1. Расстояние между балками перекрытия в дюймах (12, 16, 19,2, 24)
2. Породы и сорта пиломатериалов
3. Различные варианты размеров пиломатериалов (2 × 6, 2 × 8, 2 × 10, 2 × 12)
4. Максимум длина балки перекрытия зависит от размера, породы / сорта пиломатериалов и расстояния между ними.

Теперь, чтобы правильно определить размер балок перекрытия, давайте рассмотрим несколько примеров.

Размер балок перекрытия

Размеры балок перекрытия — Пример размера балок перекрытия 1

Вопрос: Каков максимально допустимый пролет перекрытия пола 2 × 10 Hem-fir # 2 с шагом 12 дюймов по центру, поддерживающего спальню с статической нагрузкой 10 фунтов на квадратный фут?

Первый шаг, давайте соберем всю указанную информацию в вопросе:

• Спальня: используйте стол R502.3,1 (1)
• Расстояние между балками перекрытия: 12 дюймов
• Породы и сорт: Пихта # 2
• Размер используемой древесины: 2 × 10

Теперь давайте найдем максимально допустимый пролет для элемента 2 × 10 в приведенном выше сценарии:

Следовательно, в приведенном выше примере максимально допустимый пролет для элемента 2 × 10 составляет 18′-6 ″ .

Размер балок перекрытия — Размер балок перекрытия Пример 2

Теперь давайте попробуем другой пример, но на этот раз будет указан пролет, и вы должны выбрать пиломатериал правильного размера, который будет использоваться в следующем сценарии:

Вопрос: Где балки перекрытия из лиственницы дугласа № 3 должны располагаться на расстоянии 12 дюймов по центру, поддерживая гостиную с статической нагрузкой 20 фунтов на квадратный фут, каков минимально допустимый размер балок, когда требуется пролет 10 футов-0 дюймов в длину. ?

Первый шаг, давайте соберем всю указанную информацию в вопросе:

• Гостиная: используйте стол R502.3,1 (2)
• Расстояние между балками перекрытия: 12 дюймов
• Порода и сорт: Дугласская ель-лиственница # 3
• Пролет балки перекрытия: 10′-0 ″

Теперь давайте найдем минимально допустимый размер балки для вышеприведенного сценария:

Таким образом, в приведенном выше примере минимально допустимый размер балки для пиломатериалов из дугласовой пихты-лиственницы № 3 шириной 10′-0 дюймов составляет 2 × 8 , поскольку он может занимать 10′-3 дюйма. Например, нельзя использовать элемент 2 × 6, так как он может охватывать только 8–1 дюйм.

Чтобы узнать больше о проектировании и строительстве деревянного каркаса пола, обязательно ознакомьтесь с разделом R502 Международного жилищного кодекса (IRC) 2018 года .

---

Надеюсь, что с учетом приведенных выше примеров вы сможете легче определить размеры деревянных балок пола в соответствии с таблицами Международного жилищного кодекса.

В заключение позвольте ответить на несколько часто задаваемых вопросов, касающихся балок перекрытий.

Какой стандартный размер балки перекрытия?

Стандартный размер балки перекрытия действительно может быть любым, если он не меньше минимального размера, требуемого согласно нормам.Минимальный размер балки пола определяется с помощью предписывающих таблиц, содержащихся в главе 5 Международного жилищного кодекса (IRC).

Как далеко должны быть друг от друга балки перекрытий?

Расстояние между балками перекрытия — это лишь один из компонентов, используемых для определения минимального размера балок перекрытия. Согласно таблицам с предписаниями, приведенным в главе 5 Международного жилищного кодекса (IRC), стандартное расстояние между балками пола составляет 12, 16, 19,2 и 24 дюйма по центру.

Насколько далеко может пролететь балка перекрытия?

Максимальный пролет балки перекрытия зависит от размера, расстояния и породы древесины, используемой вместе с расчетными нагрузками, прилагаемыми к балке перекрытия. Таблицы с предписаниями, приведенные в главе 5 Международного жилищного кодекса (IRC), можно использовать для определения максимального пролета балки перекрытия.

.

* Справочный источник — Международный жилой код 2018 г. — [Купить на Amazon]

Твердые пиломатериалы, TJI, LVL и фермы для перекрытий открытого типа

30 сентября 2011 г. | от Итана (электронная почта) |

Забавно, разные вещи люди замечают в доме.Например, мне нравится проверять тип балок пола в домах моих друзей. Вы можете подумать, что это странно, но балки могут повлиять на многие вещи, такие как план этажа, пожарная безопасность, материалы, из которых можно укладывать напольные покрытия, и даже качество воздуха в помещении. В этой статье я рассмотрю несколько различных типов балок, и вы сможете решить, важны ли они и для вас.

Примечание редактора: эта статья была впервые опубликована в 2008 году. Мы публикуем ее повторно с обновленной информацией и дополнительными соображениями, связанными с тем, что мы проводим больше времени на сайтах вакансий.Мы надеемся, что вы добавите что-нибудь в беседу в разделе комментариев ниже.

Балки — это горизонтальные опоры, простирающиеся от стены до стены, от стены до балки или от балки до балки. Несколько популярных вариантов включают массивную пиломатериал, LVL, деревянные двутавровые балки, стальные балки и фермы перекрытий открытого типа. Рассмотрим три из этих материалов.

Балки из массивной древесины

Традиционные балки из массивной древесины все еще очень распространены. Некоторое время они использовались по умолчанию, но в начале 90-х строители все больше и больше стали использовать специализированные продукты.Первоначальные затраты на массивные деревянные балки (обычно) дешевле инженерных решений, но это преимущество нивелируется затратами, связанными с ограниченными расстояниями пролета и увеличенными элементами каркаса.

Расстояния пролета зависят от нескольких факторов, включая породу дерева, размер доски, расстояние и допустимый прогиб. Если вы хотите узнать больше, попробуйте этот удобный калькулятор, который позволяет ввести все необходимые данные.

С экологической точки зрения массивные деревянные балки стоят дорого.Эти балки представляют собой непрерывные доски, созданные из старых деревьев — запасы, которые быстро истощаются. Использование более молодых деревьев часто приводит к деформации или искривлению древесины.

Одним из основных преимуществ является то, что массивные пиленые балки прослужат дольше во время пожара. Это важно, когда вы или пожарный хотите, чтобы они удерживали вес.

Лага из массивной деревянной доски

Балка двутавровая

Деревянные двутавровые балки (иногда называемые TJI) напоминают стальные двутавровые балки. Они состоят из верхнего и нижнего фланца (обычно 2 × 4) с куском фанеры или OSB, закрепленным перпендикулярно между ними.

Самое большое преимущество двутавровых балок — это большие расстояния между ними. TJI 16 ″ глубиной и 16 ″ o.c. может охватывать около 26 футов! Вторая важная особенность — это то, насколько мало прогибаются двутавровые балки, и если вы когда-либо устанавливали керамическую плитку, вы знаете, насколько это важно. Они также имеют более высокую грузоподъемность, чем сопоставимые цельные балки, а используемые материалы позволяют уменьшить скручивание, усадку или прогиб. Если вы видите дом с открытой планировкой, скорее всего, строители использовали TJI.

При вырезании или вырезании отверстий для таких предметов, как коммунальные услуги, важно следовать рекомендациям производителя. Вырезы должны иметь закругленные углы для уменьшения напряжения и должны выполняться только в фанере или OSB. Многие двутавровые балки предварительно забиты или имеют выбивки, чтобы упростить задачу.

Единственный недостаток TJI, который я вижу, — это то, что фанера и OSB могут представлять небольшую опасность для здоровья из-за выделения газа из клея, и это меня совсем не беспокоит. Лоты товаров для дома могут попасть в эту категорию, как радон, производимый гранитными столешницами.Я не эксперт, но серьезно сомневаюсь, что отказ от двутавровых балок значительно улучшит качество воздуха в помещении.

Фермы Open Web Floor

Фермы перекрытий с открытой перемычкой состоят из 2 х 4 сверху и снизу с своего рода «перемычкой» между ними, закрепленной металлическими пластинами. Открытое пространство идеально подходит для прокладки проводов, труб и инженерных сетей. Они есть у меня дома, и я использую место для дополнительного хранения, как вы можете видеть на картинке.

Эти фермы обычно заказываются заранее и не могут быть изменены на месте (хотя модифицируемые фермы существуют).Стропильные фермы изготавливаются таким образом, чтобы исключить скручивание, усадку или прогиб. Они также используют меньше древесины, чем массивные балки. Получите один балл за окружающую среду.

Единственная причина, по которой мне больше нравится TJI, состоит в том, что поперечные фермы будут больше гнуться, и я действительно стал ценить пол с ограниченным прогибом.

Как вы думаете? Какие у вас балки? Кто-нибудь из строителей хочет взвеситься?

Инженерные перекрытия

: какие лучше всего подходят для вашего применения?

В жилищном строительстве в Северной Америке древесина уже давно является предпочтительным материалом: в изобилии, легко доступна, гибка и легко ремонтируется, она дешевле, чем сталь и бетон, и, естественно, является чрезвычайно популярным материалом.

Вот уже около 40 лет инженеры и строители могут выбирать между использованием традиционных пиломатериалов или искусственной древесины для строительства. Сейчас в новостройках чаще всего используется комбинация того и другого.

Когда дело доходит до систем полов, обычная древесина имеет давнюю традицию использования, что обусловлено всеобщим знакомством с продуктом, а также количеством опытных и высококвалифицированных рабочих, использующих его.

Системы деревянных полов

Однако в настоящее время инженерные системы деревянных полов стремительно растут на рынке благодаря их многочисленным преимуществам по сравнению с традиционными деревянными полами.Спроектированная древесина более экологична, требует меньше деревьев и стоит меньше в расчете на квадратный фут. Он меньше весит и прост в обращении, что позволяет экономить время и деньги на строительных площадках. Кроме того, он более прочный и жесткий в опоре. Кроме того, в зависимости от продукта, который вы используете, вы можете легко настроить его на месте, будь то из-за отклонения от первоначального плана или корректировки несоответствия.

Типы балок

В настоящее время в системах перекрытий наиболее часто используются два типа инженерных балок:

1. Деревянные двутавровые балки с размерными верхними и нижними поясами из пиломатериалов и полотном OSB.
2. Фермы с открытыми стенками с деревянными лямками, скрепленными металлическими пластинами.

Двутавровые балки имеют большие преимущества при крупномасштабном строительстве со стандартными планировками. Это потому, что они дешевле. Кроме того, вы можете отрегулировать их длину на месте без разрешения инженера. Однако они не могут достичь пролетов открытых ферм. Они довольно сложны в управлении механикой, инженерией и сантехникой. Это связано со свойствами вагонки OSB. Есть несколько заранее определенных мест расположения отверстий, но они очень маленькие, и любые дополнительные отверстия должны выполняться в строгом соответствии с инструкциями, чтобы не повредить опору.

Фермы Open Web

С другой стороны, фермы

с открытыми стенками имеют преимущество в более сложной и прочной конструкции. Их пролеты могут быть намного больше, чем у двутавровых балок. Открытый веб-дизайн позволяет приспособить практически любую конфигурацию систем отопления, вентиляции и кондиционирования, электричества и сантехники, обеспечивая большую гибкость при установке. Это позволяет сэкономить время и деньги.

Имеют определенную длину. Вы не можете их обрезать. Это их главный недостаток на месте.Для регулировки длины открытых ферм требуется разрешение инженера. В противном случае его необходимо заменить. В любом случае для этого требуется печать инженера. В обоих случаях это вызывает задержки проекта. Вам нужно добавить это к уже более высокой стоимости открытых ферм.

Металлические соединители

И еще одно: металлические соединительные пластины, используемые в деревянных балках этого типа, очень острые. Они могут повредить электропроводку при установке. Достаточно сильно потяните за пластину, и некоторые ее зубцы могут выйти из дерева.Это может нарушить структурную целостность. Кроме того, фермы, подвергшиеся воздействию дождя перед закрытием конструкции, могут заржаветь. Доступны герметики, которые покрывают пластины и делают их водонепроницаемыми. Они требуют применения на месте.

A Гибридный тип

Таким образом, у ферм с открытой стенкой и двутавровых балок есть свои преимущества и недостатки, но также набирает популярность гибридный тип балок 3 ^rd , который эффективно сочетает в себе преимущества обоих.

Открытая балка TRIFORCE ^®

TRIFORCE ^® балки имеют открытую конструкцию, но не используют металлические соединительные пластины.TRIFORCE ^® соединяется с соединением пальцев и водонепроницаемым термостойким клеем.

Вы можете отрегулировать их длину на месте благодаря обрезной торцевой панели OSB. Доступны балки разной глубины и длины, а превосходная прочность позволяет им перекрывать до 30 футов (таблицы пролетов TRIFORCE). Балки TRIFORCE ^® подходят для любого типа деревянного каркаса.

Открытая балка TRIFORCE

^® : привлекательная альтернатива деревянному полу

TRIFORCE ^® стоит меньше, чем фермы с открытой стенкой, но при этом такой же прочный и жесткий.Дополнительным преимуществом является возможность регулировки на месте. Эта открытая балка TRIFORCE ^® является убедительной альтернативой системам пола из инженерной древесины, которую стоит изучить.

Открытая балка TRIFORCE ^® сочетает в себе преимущества других инженерных балок, обеспечивая душевное спокойствие под ногами.

Заголовки и балки: таблицы выбора размеров

Таблицы с выбором размеров для различных пролетов балок и комбинаций нагрузок для размерной пиломатериала Southern Pine и клееного бруса Southern Pine доступны для следующих областей применения:

• Заглушки для окон, дверей и гаражных ворот — только для несущих нагрузок на крышу
• Заглушки для окон, дверей и гаражных ворот — Несущие нагрузки на крышу, стены и пол
• Балки перекрытия
• Торцевые балки перекрытия
• Коньковые балки

Условия нагрузки подробно описаны ниже.Для каждого приложения доступна загрузка в формате PDF.

См. Также Допущения для разработки таблиц. См. Публикацию SFPA Southern Pine Headers и Beams (загрузить в разделе Publications) , которая включает в себя весь выбор размеров и таблицы допустимых нагрузок.

Номер таблицы	Класс	Снеговая нагрузка в реальном времени или на грунт (psf)	Статическая нагрузка (psf)	Коэффициент продолжительности нагрузки, C D
Заголовки окон, дверей и гаражных ворот — только поддержка нагрузки на крышу
1 2 3 4 5 6	Все Все Все Все Все Все	30 40 50 70 20 20	10 10 10 10 10 20	1.15 1,15 1,15 1,15 1,25 1,25
Скачать PDF, таблицы 1 — 6
Заглушки для окон, дверей и гаражных ворот — Несущие нагрузки на крышу, стены и пол
7 8 9 10 11 12	Все Все Все Все Все Все	30 40 50 70 20 20	10 10 10 10 10 20	1.15 1,15 1,15 1,15 1,25 1,25
Скачать PDF, таблицы 7 — 12
Балки перекрытия
13	Все	40	10	1,00
Торцевые балки пола
14	Все	40	10	1,00
Скачать PDF, таблицы 13 — 14
Коньковые балки
15 16 17 18 19 20	Все Все Все Все Все Все	30 40 50 70 20 20	10 10 10 10 10 20	1.15 1,15 1,15 1,15 1,25 1,25
Скачать PDF, таблицы 15-20

.
