Построение внутриквартирной лестницы

Архитектурное проектирование

Конструирование внутриквартирной лестницы увлекательный процесс, когда одновременно необходимо решить несколько задач – размещение лестницы в плане, её совместимость с вертикальными размерами помещения, найти комфортные размеры ступеней, чтобы спускаться и подниматься по Вашей лестницы было удобно и безопасно и последнее, чтобы , имея глубину заложения лестницы и высоту её подъёма, количество ступеней, их размеры были получены путём деления без остатка.

Вначале необходимо решить вопрос о месте размещения лестницы в доме, какой объём внутреннего пространства Вы намерены выделить для внутриквартирной лестницы.

Внутриквартирные лестницы допускается делать довольно крутыми с размерами проступи в 23 см и подступенка – 20 см. Минимальная ширина марша 90 сс., такой же ширины должны быть лестничные площадки.

Для сокращения длины лестницы можно прибегнуть к забежным ступенькам. Кроме этого

внутриквартирная лестница может быть ограничена стенами или быть открытой, художественно обогащая интерьер помещений. Выбор размещения лестницы диктуется конкретными условиями планировки.

Далее необходимо провести расчёт количества ступеней в лестничном марше, исходя из того, что высота подступенка 20 см, а проступи – 23 см.

Так при высоте этажа (от пола до пола следующего этажа) в 2,8 м количество подъёмов в одномаршевой лестнице будет: 280 : 20 = 14 подъёмов.

Тогда проступей (считая, что верхняя проступь совпадает с плоскостью лестничной площадки) получим: 14 – 1 = 13 проступей.

Следовательно, длина лестничного марша составит: 23 х 13 =389 см.

К длине марша следует прибавить два размера глубины лестничной площадки (2х90) что составит: 389 + 180 = 569 см.

Далее хорошо бы схематично вычертить разрез в масштабе 1:50, чтобы убедиться, что Вы всё правильно сделали и в процессе строительства ничего лишнего не будет, а также не хватать.

По подкосоурным (площадочным – сечением 100-160 Х 150-200 мм) балкам настилают пол площадок. Во внешнюю площадочную балку врезают наклонные балки (200-300 Х 450-540 мм) несущие ступени лестниц.

Если ступени устраиваются по верху балки, то такие балки называются косоурами. При врезании ступеней в тело наклонной балки такие балки называются – тетивами.

В лестницах с накладными ступенями верх косоура обрабатывают уступами, соответствующими очертанию ступеней. Проступи укладывают, несколько выступая за плоскость косоура.

Подступенок зажимается между верхней и нижней проступью и скрепляется с косоуром шурупами.

Другой вариант установки ступеней – по тетивам. В боковых гранях тетивы прорезают щели для опирания проступей и установки подступенков. Проступи крепят к тетивам потайными шурупами, ввинчивая их с внешней стороны тетивы.

Конструкция площадок состоит из настила (чаще шпунтованных досок), уложенного поверх площадочных балок. Снизу балки подшивают или оставляют открытыми.

Конструирование лестниц с прямолинейными маршами не представляет трудностей. Более сложной задачей является построение лестниц с забежными ступенями и дугообразными маршами. Но об этом чуть позже.

Площадь лестницы как считать — Всё о лестницах

Как считать площадь лестницы при ее проектировании

Важным элементом практически любого дома является лестница. Она может представлять собой невысокую конструкцию, соединяющую разные помещения, расположенные недалеко друг от друга. Также это может быть и внушительная межэтажная постройка.

Как считать площадь лестницы мы разберемся в данной статье.

Перед строительством, нужно тщательно рассчитать параметры конструкции.

Важность проектирования

В зависимости от предназначения, лестницы могут иметь разную длину, угол наклона и число ступеней .

Обратите внимание!

Чтобы конструкция служила максимально долго, надежно и комфортно, нужно отнестись к ее строительству предельно ответственно.
Поэтому, проектирование и расчет лестниц является важнейшим этапом их строительства.

Ошибки в проектировании площади.

Надо рассчитать каждую деталь — от ступенек до клетки, когда она необходима.

Этот элемент нужен не всегда.

  1. Так, чтоб поставить прямую лестницу стандартного типа, пристраивать площадку к ней не обязательно.
  2. Напротив, в ходе сооружения двухмаршевых аналогов либо конструкции со значительным числом пролетов, эти элементы, как правило, необходимы.
  3. Исключение составляют аналоги, которые не рассчитаны на то, чтоб по ним поднималось/опускалось много пользователей или транспортировались крупногабаритные предметы. Тут хватит двух-трех забежных ступенек для обустройства лестничного поворота.
  4. Существует вариация применения только ступенек данного типа на всем сооружении. Такие конструкции называются винтовыми.Ступеньки в них обладают трапециевидной формой. Узкая их часть смыкается с внутренним радиусом винта, широкая же остается во внешней стороне.

Исходя из этого, по подобной лестнице инструкция запрещает единовременное поднимание и спускание двух человек. Таким образом передвигаться по сооружению, имеющему ширину ступенек не больше 10 сантиметров, не только неудобно, но и рискованно.

Расчет площади элементов сооружения

Посчитать площадь обычной конструкции просто.

Исходя из того, какое сооружение вы будете строить своими руками, площадь его будет складываться из суммы нескольких деталей.

Их состав в каждом конкретном случае будет различен.

  1. В случае с обычной лестницей все просто, вопроса о том, как посчитать площадь лестничного марша, возникать не должно.Тут необходимо только определить число будущих ступеней, затем полученное значение умножить на площадь одного такого элемента.
  2. Если сооружение является двух- либо трехмаршевым, к выше озвученной величине необходимо прибавить площадь клетки лестницы либо аналогичный параметр забежных ступенек, применяемых для поворота/разворота конструкции. Найденная цифра даст возможность определить нагрузку от готового сооружения на конструкции здания, грамотно выбрать материалы и определить, стоит ли монтировать вообще именно такую лестницу.

Методы расчета лестничной клетки

Параметры элементов сооружения взаимосвязаны.

Задуматься о том, как считать площадь лестничной клетки, нужно еще на стадии проектирования дома.

Для того чтобы осуществить данный процесс, можно воспользоваться разнообразными способами.

  1. Каждый элемент любого типа лестниц не может рассчитываться в отрыве от всех остальных. При планировании нужно соотносить вид конструкции с ее углом наклона, из какого стройматериала сделаны ступеньки лестницы. будут ли они выдерживать планируемые нагрузки и т.д.
  2. Составляя проект конкретного сооружения, нужно определить параметры и характеристики, которыми будет обладать каждый элемент по отдельности, а также при взаимодействии с остальными деталями. Например, вычислив площадь ступенек и клетки лестницы, вы сможете рассчитать крутизну ее подъема.
  3. Данный же параметр поможет скорректировать предварительно подсчитанное примерное число ступенек для каждого марша, а потом и для всего сооружения.

Из всего написанного выше следует, что, озаботившись тем, как посчитать площадь лестницы, при грамотном осуществлении данной задачи, вы сможете самостоятельно построить безопасную, надежную и комфортную конструкцию.

От чего зависит площадь лестничной клетки и как она считается

На фото расчет лестницы для жилого дома.

Расчеты для лестничной площадки зависят от того, для чего предназначено сооружение.

  1. Например, для связывания жилых помещений, уклон марша лестницы должен иметь соотношение 1:2. Данным образом определяют размеры, которыми должны обладать ступени. Когда высота их равна 0.15 м, ширина должна составлять не менее 0.3 м. Следовательно, чем более высоко данный элемент на лестнице расположен, тем он должен быть шире.

Обратите внимание!
Следует учитывать то, что оптимальный вариант, исходя из комфортности пользования – это спланировать марши, которые будут иметь четное число ступенек.
При этом их количество не должно быть больше 16.

Проект лестницы с площадками.

  1. Чтобы понять, необходима ли клетка, высоту сооружения разделите на тот же параметр одной ступени. Если лестница будет равна 4500 миллиметров, то число ступеней составит: 4500:150=30 штук. Под них надо будет сделать два марша по 15 ступенек в каждом и соединить их меж собой клеткой. Проступей получится меньше, т. к. одна из них с каждого марша зайдет на площадку.
  2. В ширину ступеньки будут равняться 30 сантиметров, значит, ширина одного лестничного марша. 300∙14 (число проступей одного марша)=4200 миллиметра.
  3. Чтоб определить ширину площадки, необходимо поделить полученную цифру надвое. Следовательно, длина и ширина лестничной клетки в нашем примере будет составлять 2100 миллиметра.
  4. Теперь мы знаем, как посчитать площадь лестничной клетки.Она составит 4.41 квадратного метра. Данная величина оптимальна и соответствует нормам СНиП.

Обратите внимание!
Такой размер безопасен при осуществлении жизнедеятельности человека.
Помимо этого, он удобен при эвакуации людей, проживающих в здании во время возгораний, землетрясений и прочих стихийных бедствий.

Формула для расчета площади клетки

Расчет лестничной клетки.

  1. Просчитывать лестничную клетку необходимо, исходя из того,какие конкретно ярусы вам нужно соединить, каким образом соотносятся они друг с другом, на каком удалении расположены. Кроме этого, заострите особое внимание на том, что, не имеет значения — хотите вы сэкономить место в доме либо нет, угол маршевого наклона не должен быть выше стандартных значений.
  2. Поэтому, определяя, какую площадь занимает лестница на второй этаж, вместо того, чтоб установить почти вертикальное сооружение, необходимо монтировать двух- либо трехмаршевый аналог, имеющий оптимальное число площадок, с тщательно рассчитанными размерами.
  3. Таким образом, формула, при помощи которой можно вычислить оптимальную площадь клетки, выглядит так: Р=(D:н:К–1)∙s:2. Буквы означают:Р – площадь клетки, D – общую длину сооружения, н – высоту одной ступеньки, К – число маршей, s – ширину каждой ступени.

Чло маршей зависимо не только от рассчитанного профессионалами количества (т.е. 16). Тут играет роль и то, сколько пространства вы можете потратить на сооружение. Однако даже когда вы имеете в своем распоряжении много пространства, число ступенек желательно ограничить.

Иначе будет необходимо усиливать дополнительно сооружение, вследствие чего цена его возрастет.

Следует предупредить, что проектирование лестничных клеток можно осуществлять в любых масштабах.Тут определяющий момент — насколько комфортно вам осуществлять вычисления с малыми либо большими числами, и сможете ли вы правильно определить искомую площадь в этих единицах измерения.

От правильного выбора конструкции лестницы, материалов, из которых она будет сооружена, подсчета ее параметров, зависит очень многое. И прежде всего – надежность сооружения, его комфортность и продолжительность эксплуатации. Видео в этой статье поможет вам прояснить некоторые моменты, которые вы не совсем поняли.

СП 118.13330.2012:Приложение Г. Правила подсчета площадей, строительного объема, площади застройки и этажности общественного здания

Приложение Г (обязательное). Правила подсчета общей, полезной и расчетной площадей, строительного объема, площади застройки и этажности общественного здания

Приложение Г (обязательное)

Г.1 Общая площадь здания определяется как сумма площадей всех этажей (включая технический, мансардный, цокольный и подвальный).

В общую площадь здания включается площадь антресолей, галерей и балконов зрительных и других залов, веранд, наружных застекленных лоджий и галерей, а также переходов в другие здания.

В общей площади здания отдельно указывается площадь открытых неотапливаемых планировочных элементов здания (включая площадь эксплуатируемой кровли, открытых наружных галерей, открытых лоджий и т.п.).

Площадь многосветных помещений, а также пространство между лестничными маршами более ширины марша и проемы в перекрытиях более 36 м 2 следует включать в общую площадь здания в пределах только одного этажа.

Площадь этажа следует измерять на уровне пола в пределах внутренних поверхностей (с чистой отделкой) наружных стен.

Площадь этажа при наклонных наружных стенах измеряется на уровне пола.

Площадь мансардного этажа измеряется в пределах внутренних поверхностей наружных стен и стен мансарды, смежных с пазухами чердака с учетом Г.5.

Г.2 Полезная площадь здания определяется как сумма площадей всех размещаемых в нем помещений, а также балконов и антресолей в залах, фойе и т.п. за исключением лестничных клеток, лифтовых шахт, внутренних открытых лестниц и пандусов.

Г.3 Расчетная площадь здания определяется как сумма площадей входящих в него помещений, за исключением:

коридоров, тамбуров, переходов, лестничных клеток, внутренних открытых лестниц и пандусов;

помещений, предназначенных для размещения инженерного оборудования и инженерных сетей.

Г.4 В общую, полезную и расчетную площади здания не включаются площади подполья для проветривания здания на вечномерзлых грунтах, чердака, технического подполья (технического чердака) при высоте от пола до низа выступающих конструкций менее 1,8 м, а также наружных тамбуров, наружных балконов, портиков, крылец, наружных открытых лестниц и пандусов.

Г.5 Площадь помещений здания определяется по их размерам, измеряемым между отделанными поверхностями стен и перегородок на уровне пола (без учета плинтусов). Площадь помещения мансардного этажа учитывается с понижающим коэффициентом 0,7 на участке в пределах высоты наклонного потолка (стены) при наклоне 30° — до 1,5 м, при 45° — до 1,1 м, при 60° и более — до 0,5 м.

Г.6 Строительный объем здания определяется как сумма строительного объема выше отметки 0.00 (надземная часть) и ниже этой отметки (подземная часть).

Строительный объем надземной и подземной частей здания определяется в пределах ограничивающих поверхностей с включением ограждающих конструкций, световых фонарей, куполов и др. начиная с отметки чистого пола каждой из частей здания, без учета выступающих архитектурных деталей и конструктивных элементов, подпольных каналов, портиков, террас, балконов, объема проездов и пространства под зданием на опорах (в чистоте), а также проветриваемых подполий под зданиями на вечномерзлых грунтах и подпольных каналов.

Г.7 Площадь застройки здания определяется как площадь горизонтального сечения по внешнему обводу здания по цоколю, включая выступающие части (входные площадки и ступени, веранды, террасы, приямки, входы в подвал). Площадь под зданием, расположенным на столбах, проезды под зданием, а также выступающие части здания, консольно выступающие за плоскость стены на высоте менее 4,5 м включаются в площадь застройки.

Дополнительно указывается площадь застройки подземной автостоянки, выходящая за абрис проекции здания.

Г.8 При определении этажности здания в число надземных этажей включаются все надземные этажи, в том числе технический этаж, мансардный, а также цокольный этаж, если верх его перекрытия находится выше средней планировочной отметки земли не менее чем на 2 м.

Антресоль, занимающую более 40% пространства, следует считать этажом.

Подполье под зданием, независимо от его высоты, а также междуэтажное пространство и технический чердак с высотой менее 1,8 м в число надземных этажей не включаются.

При определении количества этажей учитываются все этажи, включая подземный, подвальный, цокольный, надземный, технический, мансардный и другие.

При различном числе этажей в разных частях здания, а также при размещении здания на участке с уклоном, когда за счет уклона увеличивается число этажей, этажность определяется отдельно для каждой части здания.

При размещении здания на участке с уклоном, когда невозможно определить принадлежность этажа по приложению Б, определение этажности следует применять для каждого помещения в отдельности. Для этого надо учитывать планировочную схему данного этажа и помещения, положение наружной стены помещения относительно отмостки и параметры естественной освещенности помещения.

При определении этажности здания для конструктивных или иных расчетов технические этажи учитываются в зависимости от особенностей этих расчетов, устанавливаемых соответствующими нормативными документами.

При расчете количества лифтов технический чердак, расположенный над верхним этажом, не учитывается. Технический этаж, расположенный в средней части здания, учитывается только в высоте подъема лифтов.

Г.9 Торговая площадь магазина определяется как сумма площадей торговых залов, помещений приема и выдачи заказов, зала кафетерия, площадей для дополнительных услуг покупателям.

Расчет лестницы: о чем нужно помнить

Есть несколько способов расчёта лестницы в жилом или нежилом здании. Также существуют определённые стандарты, которые следует учитывать при проектировке подъёмов на этажи в здании. Каждый момент имеет значение. Как правильно рассчитать лестницу? Читайте в статье.

Надежный и широкий лестничный пролет

Формулы правильного расчёта ступеней

Расчёт несущей способности – один из самых важных моментов. Также необходимо правильно определить размеры ступеней, это влияет на безопасность лестницы и удобство её использования. Размеры имеют значение при расчёте любой лестницы – будь то сооружение спуска-подъёма в подвал, на мансарду или чердак. Мансарды, чердаки и подвалы являются своеобразным фактором риска. Довольно часто лестницы, которые строят для попадания в эти места, отличаются отсутствием соблюдения правил безопасности. Слишком узкие ступени, крутой подъём (несоблюдение безопасного угла наклона марша) и многие другие факторы делают эти лестницы опасными в использовании.

Для расчёта размера ступеней существуют формулы, которые были выведены ещё в восемнадцатом веке, и одна из них выглядит таким образом: 2a+b=640 мм.
В этой формуле а — высота подступенка, а b – ширина проступи. Если использовать эту формулу при проектировании лестницы, она будет не только удобной для человека, но и абсолютно безопасной. Есть и другие формулы, которые помогаю сделать лестницу комфортной для передвижения и исключающей несчастные случаи. В том числе существует более современная вариация старой формулы: a+b=450 мм. Этот вариант также позволяет сделать лестницу удобной для передвижения и свести к минимуму возможность получения травмы идущими по ней. Особенно важно посчитать все параметры для сооружения лестницы, ведущей в подвал. В таких местах обычно слабое освещение, поэтому интуитивно человек ступает так, как ему удобно. Если ступени лестницы неправильно расположены — велика вероятность падения и травмы.

Точное определение значений «проступь» и «подступенок»

Расчёт марша и трудности, связанные с ним

Особенности расчёта высоты марша связаны с тем, что отделочные материалы пола добавляют высоту к черновому варианту. Рассчитывать лестницу следует, исходя из тех высот и размеров, которые предполагаются согласно проекту в конце отделочных работ. То есть высота марша рассчитывается с учётом всех отделочных напольных материалов, которые будут использованы.

Это правило действует для любых лестниц — мансарда или чердак, подвал или мастерская, и совершенно не важно, куда ведёт лестничный марш – он должен быть безопасным.

Плитка, ламинат, паркет и другие материалы делают пол выше. Все эти параметры имеют большое значение. Если не учесть их, то лестница окажется несоответствующей регламентированным стандартам, потому что размеры могут довольно сильно измениться после чистовой отделки.

Высотой марша принято считать значение, определяемое при измерении вертикального расстояния от поверхности чистого пола нижнего этажа до поверхности чистого пола следующего. То есть, если на нижнем этаже лестничная площадка предполагается быть отделана керамической плиткой, а на площадке следующего по проекту будет ламинированный паркет, то высота марша определяется с учётом этих особенностей дизайна помещения. Толщина слоя клея для плитки, самой плитки, и, возможно, стяжки для нижнего этажа плюсуется к высоте пола. На следующем этаже, который соединяется с нижним маршем, также следует учесть толщину стяжки, подложки, паркета.

Красивая деревянная лестница на этапе строительства

Правильный расчёт лестницы – важнейший этап строительства

В случае неправильного расчёта лестница может оказаться небезопасной и не очень удобной для людей, которые её используют. Средняя длина шага, высота марша и ширина ступени – всё имеет значение.
Возможно, в вашем случае подойдёт модульная лестница. которая изготавливается на производстве и собирается на месте, как конструктор. Довольно удобное решение для небольших зданий, к примеру, частных домов. Не нужно задумываться о размерах, сочетании ступеней, косоуров и подступенков, можно просто заказать лестницу, указав все нюансы и особенности помещения. Далее полученный конструктор просто собирается с использованием стандартных инструментов и – вуаля! Готовая лестница ожидает пользователей. К сожалению не везде удаётся воспользоваться модульной конструкцией, эксклюзивный дизайн, особенности помещения и другие факторы не позволяют применить это простое решение.
Если подойти к вопросу расчёта со всем тщанием, то ничего сложного в самом процессе нет. Каждый сможет сделать различные варианты лестниц на второй этаж. если не будет торопиться и изучит все необходимые правила и стандарты.

Если вам уже приходилось заниматься этим важным вопросом – расскажите о своём опыте, если же нет, здесь можно задать любые вопросы на тему расчёта лестницы.

(Насколько Вам понравилась статья)

Источники: http://sdelai-lestnicu.ru/raschety-i-chertezhi/232-kak-schitat-ploshhad-lestnicy, http://01pro.ru/wiki/СП_118.13330.2012:Приложение_Г._Правила_подсчета_площадей,_строительного_объема,_площади_застройки_и_этажности_общественного_здания, http://makeladder.com/raschety-i-parametry/kak-rasschitat-lestnicu.html

Правила, требования,нормы проектирования и строительства лестниц

расчет лестницЧто бы правильно спроектировать лестницу, необходимо не только грамотно выбрать её местоположение, но и учесть нормы проектирования лестниц, изложенные в соответствующих главах СНиП.

Далее приводятся основные нормы, правила и требования, которые необходимо учитывать при проектировании и строительстве лестниц.

Параметры лестничных площадок и маршей.

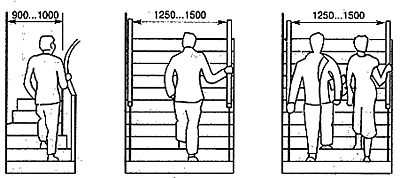

Ширина маршей и площадок определяет пропускную способность лестницы и зависит от требований пожарной безопасности (эвакуации) и предполагаемых габаритов переносимых вещей.

  • Минимальная ширина лестничного марша: для внутриквартирных лестниц – 80 см, для 2-этажных зданий – 90 см, для жилых зданий большей этажности – 105 см, для общественных зданий – 135 см
  • Максимальная ширина марша: для жилых зданий – 140 см, для общественных – 240 см.
  • Полезная ширина марша поворотной лестницы и лестницы, соединяющей более 2-х этажей должна быть не менее 1.0 м, что бы обеспечить одновременный проход двух человек и пронос крупногабаритных предметов.
  • Ширина многомаршевых лестниц должна быть одинаковой на всем протяжении лестницы.
  • Между лестничными маршами, расположенными во встречном друг к другу направлении, должен быть зазор не менее 50 мм.
  • Ширина лестничных площадок должна быть не менее 120 см и не менее ширины марша.
  • Длина лестничных площадок между маршами должна быть не менее 1,3 – 1,4 м (это средняя длина двух шагов взрослого человека)
  • Длина лестничных площадок у входных дверей может быть 1м, если двери раздвижные или открываются в противоположную от лестницы сторону. В противном случае длина площадки равна ширине дверного полотна + минимум 60см.

Уклон лестницы, расчет ступеней

При проектировании лестницы одновременно учитываются два: удобство (безопасность) передвижения по лестнице и минимизация занимаемой лестницей площади. Безопасность лестницы зависит от её уклона и параметров ступеней.

  • Количество ступеней в одном марше лестницы должно быть не менее 3-х и не более 16. При меньшем количестве легко оступиться, большее делает лестницу «утомляемой» и требуется устройство промежуточной площадки.
  • Число ступеней в марше желательно предусматривать нечетное, так как человеку удобнее начинать и заканчивать движение по лестнице с одной и той же ноги.

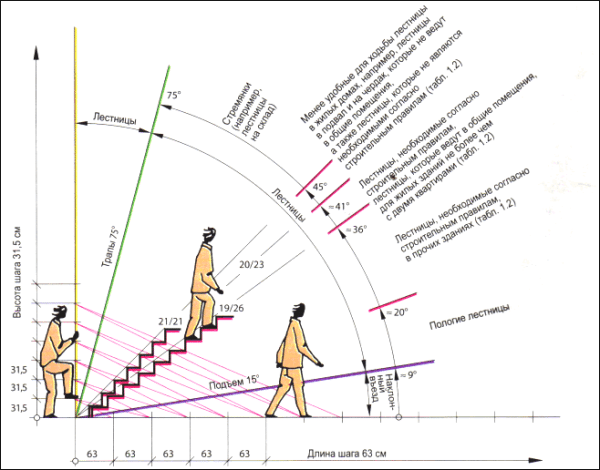

  • Рекомендуемый уклон лестницы находится в пределах 1:2 – 1:1,75 (от 20 до 26,7 градусов).
  • Максимальный уклон лестницы для ходьбы 1:0,85 (50 градусов)
  • Минимальный уклон лестницы для ходьбы 1:2,75 (20 градусов)
  • Максимальная высота ступеней лестниц: в жилых и общественных зданиях –19 см, для внутриквартирных лестниц – 20 см, для подвальных и чердачных – 21 см.
  • Минимальная высота ступеней – 12 см.
  • Максимальная ширина ступеней лестниц: в жилых и общественных зданиях –26 см, для внутриквартирных лестниц – 23 см, для подвальных и чердачных – 21 см.
  • Минимальная ширина ступеней – 25 см. Для лестниц ведущих в нежилые помещения (подвал, чердак) минимальная ширина ступеней – 20 см.
  • Высота ступеней лестницы в переделах одного марша не должна различаться более чем на 5 мм.
  • При ширине ступени до 26 см величина её свеса не должна превышать 3 см.
  • Забежные (клиновидные) ступени на внутренней границе полезной ширины должны иметь проступь шириной не менее 10 см и 26 см на средней линии марша.
  • Радиус кривизны средней линии марша с забежными ступенями должен быть не менее 30 см.

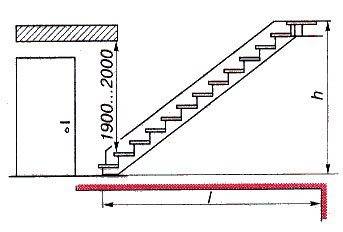

  • Расстояние между любой ступенью лестницы и потолком должно быть не менее 2-х метров.

Рекомендуемые отношения ширины ступени к её высоте

Что бы спроектировать удобную и безопасную лестницу, нужно воспользоваться Формулой уклона марша, определяемую как коэффициент отношения ширины ступени к её высоте: k=b/a

При ширине ступени от 26 до 30 см и величине коэффициента в пределах от 1,75 до 2 – лестница считается удобной. Удобными будут такие соотношения ширины ступени к её высоте как 30/15 (k=2), 31/16 (k=1,94) и 29/17 (k=1,70).

расчет высоты и ширины ступен

Рекомендуемые отношения ширины ступени к её высоте

Параметры перил (ограждений)

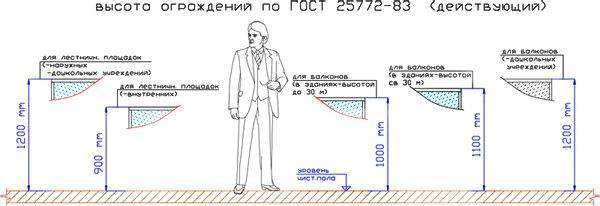

  • Высота перил междуэтажных лестниц должна быть не менее 90 см, для лестниц высотой более 12 м – 110 см.
  • Для лестниц, используемых детьми, высота ограждений рекомендуется 150 см.
  • Высота ограждений наружных входных лестниц при подъеме на 3 и более ступеней должна быть не менее 80 см.
  • Лестницы, имеющие более 5 ступеней, при ширине марша до 125 см оборудуются поручнем с одной стороны, при ширине марша 125 – 250 см с двух сторон. Лестничные марши шире 250 см оборудуются дополнительными перилами по центру марша.
  • Отсутствие ограждений допустимо для лестниц из 5 ступеней и меньше.
  • Расстояние между балясинами (стойками перил) не должно быть больше 12 см при высоте лестницы от пола свыше 150 см.
  • Перила лестницы должны выдерживать нагрузку 100 кг/м.

Схематическое изображение лестницы и её составляющие

составляющие лестницы

трендбук 2020

Рекомендуемое применение различных пород древесины для строительства лестниц

Рекомендуемое применение различных пород дерева для строительства лестниц

Статьи по теме “Дизайн лестниц”

Поделиться ссылкой:

3D Расчет лестницы с поворотом на 180° с площадкой

Расчет лестницы на второй этаж с поворотом на 180° с площадкой

Лестница с поворотом на 180° (П-образная лестница) представляет собой сооружение, состоящее из двух параллельных пролетов соединенных между собой поворотной площадкой. В условиях ограниченного пространства, является одной из самых распространенных и наиболее удобных для эксплуатации конструкций. Наличие свободного пространства под площадкой лестницы и свободный доступ к нему, также являются преимуществом, поскольку позволяют использовать данную площадь для обустройства небольшого шкафа или кладовой.

Онлайн-калькулятор расчета лестницы с поворотом на 180° с площадкой от КАЛК.ПРО предоставляет готовый проект конструкции со всеми необходимыми данными для изготовления – комплексную смету с оптимальным расходом материалов, полноценный набор чертежей в разных проекциях и интерактивную 3D-модель, которая позволяет оценить получившийся объект в реальных пропорциях. Помимо этого, наша программа анализирует строение на показатель «удобства» – можно легко подобрать необходимую высоту ступеней и комфортный угол наклона марша.



Порядок расчета

  • Шаг 1. Выбор оптимальных единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 2. Определение цветности чертежей – монохромные, цветные.
  • Шаг 3. Определение конструкции лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 4. Указание параметров лестницы – длина лестницы, ширина марша, расстояние между маршами, глубина площадки, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
  • Шаг 5. Способ расчета длины лестницы – вдоль верхнего или нижнего марша (длина лестницы = длине указанного марша).
  • Шаг 6. Параметры ступеней – количество, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
  • Шаг 7. Характеристики косоуров – толщина балки, ширина балки.
  • Шаг 8. Балки жесткости поворотной площадки – толщина, ширина.
  • Шаг 9. Подступенки (опционально) – возможность использования подступенков и указания толщины доски.
  • Шаг 10. Параметры опорного столба – сторона сечения.
  • Шаг 11. Определение элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
  • Шаг 12. Перекрытие и стены – блоки используются только для визуализации и не влияют на количество материалов.
  • Шаг 13. Перепроверка всех введенных параметров и старт расчета лестницы с поворотом на 180° с площадкой с помощью кнопки «Рассчитать».



Особенности конструкции / обозначения на чертежах

Рекомендации

Для того чтобы создать по-настоящему комфортную лестницу с поворотом на 180° с площадкой, требуется подобрать параметры конструкции таким образом, чтобы при перемещении с этажа на этаж человек не испытывал трудности и нарушал естественный ритм шага. В XVII веке французский инженер и архитектор Блондель Николя-Франсуа в своей работе «Курс архитектуры» предложил формулу для создания наиболее оптимальной конструкции лестницы, основываясь на показателях угла наклона марша, размера ступеней и средней длины шага человека. Данное выражение получило широкое распространение и применяется профессионалами по всему миру до сих пор, поэтому при использовании калькулятора, мы советуем ориентироваться на нижеприведенные значения. С остальными рекомендуемыми характеристиками можно ознакомиться на странице «Расчет лестницы онлайн».

Формула Блонделя: 2 × h + s = 60/65 см

  • h – высота ступени;
  • s – ширина проступи;
  • 60/65 см – средняя длина шага человека.
Размер ступеней лестницы

Мы также предупреждаем вас, что строительство лестниц должно обязательно производится с соблюдением строительных нормативов и регламентов, которые определяют особенности эксплуатации в различных ситуациях. Поэтому во избежания разрушения и деформации конструкции, а также для предотвращения травмирования, проектирование лестницы следует вести с учетом положений технических документов:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».

инструкция по вычислению параметров своими руками (фото и видео)

Когда появляется необходимость в обустройстве конструкции для подъема на второй этаж в своем доме, многие застройщики боятся выполнить работу по ее расчету и монтажу своими руками. Однако правильно рассчитать лестницу вполне под силу каждому. Ничего сложного в этом деле нет, нужно лишь следовать каждому шагу, как гласит инструкция ниже.

Перед расчетом необходимо, прежде всего, определиться с типом конструкции и с местом ее установки.

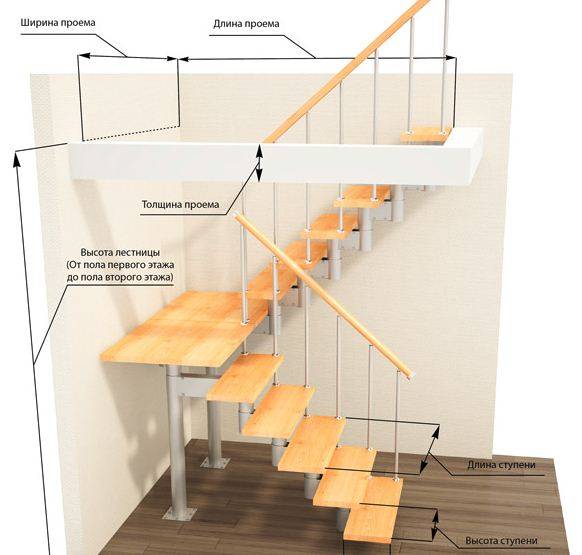

Все что необходимо вычислить или измеритьВсе что необходимо вычислить или измерить

По типу они бывают:

  • маршевые, которые рекомендуется устанавливать, если есть свободная площадь равная или больше чем 1,6 м2;

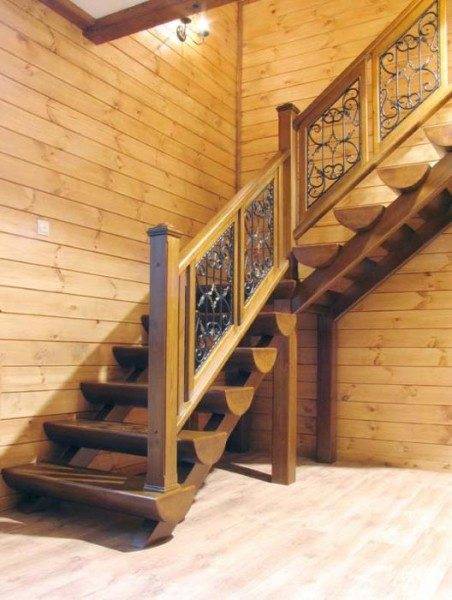

Маршевая системаМаршевая система
  • винтовые, которые устанавливаются даже на ограниченном пространстве, однако являются менее комфортными для подъема и спуска.

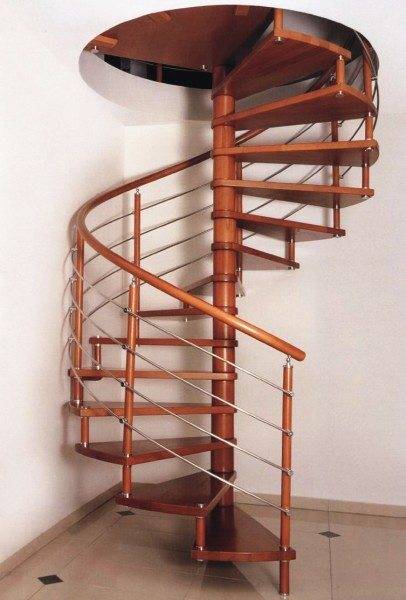

Фото: винтовая системаФото: винтовая система

Далее будут приведены подробные расчеты для каждого типа.

Расчет маршевой конструкции

Данный тип является самым распространенным и пользуется большой популярностью, благодаря удобству эксплуатации и простоте конструкции.

Из чего состоит лестница, рассмотрим основные ее элементы:

  • ступени;
  • наклонные марши и площадки;
  • перила;
Правильные габариты для перилПравильные габариты для перил
  • поручни;
  • балясины.

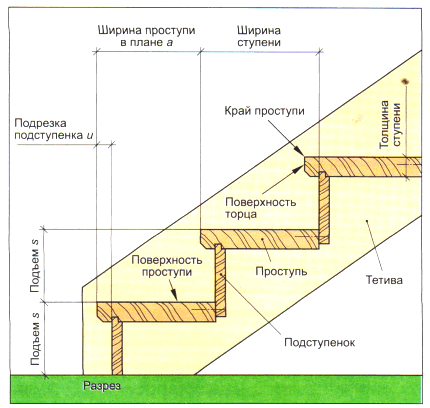

Разрез конструкцииРазрез конструкции

Основным элементом лестничной конструкции, который необходимо правильно рассчитать, являются ступени, а точнее их количество, высота, глубина.

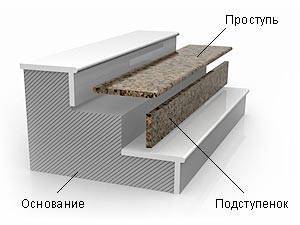

Применяемые названияПрименяемые названия

Расчет ступеней и выбор ширины марша

Порядок работ следующий:

  • замеряем высоту первого этажа. Замер проводится от чистового пола первого этажа до чистового пола второго этажа;

Обратите внимание!
Если вы проектируете лестницу в тот момент, когда полы еще не готовы, необходимо тщательно подойти к вопросу их будущего обустройства и постараться наиболее точно рассчитать их размеры.
Этот вопрос очень важен, так как высота ступеней впоследствии не должна отличаться более чем на 5 мм.

Параметр h – нужен в первую очередьПараметр h – нужен в первую очередь
  • рисуем на листке бумаги в клеточку вертикальный план нашего помещения;
  • определяемся с подходящим уклоном, который должен быть в пределах 27-450. Уклон без замеров можно рассчитать, как отношение высоты к длине лестницы. Например, при h=3 м подходящая длина составит 5,3-6 м;
Диаграмма углов наклонаДиаграмма углов наклона
  • рассчитываем количество ступеней, для этого делим высоту проема на высоту одной ступени. Например, высота проема 3 м, высота ступени 200 мм, получаем 3000/200=15 штук;
  • следует также учитывать, что один лестничный марш не должен состоять из более чем 18 ступеней, а рекомендуемая высота каждой из них должна составлять от 150 до 200 мм. Таким образом, максимальная высота, которую можно перекрыть одним маршем составляет порядка 270-360 см, однако длина марша получается очень большой. В таком случае применяют конструкцию из двух маршей и площадки;
  • существует несколько формул для расчета:
    • сумма высоты подступенка и ширины проступи должна быть 46 см;
    • разность ширины проступи и той же высоты подступенка должна быть 12 см;
  • высота ступеней лестницы должна получиться одинаковой или не иметь различия более чем на 0,5 см;
  • подступенок не должен быть высотой более 200 мм;
  • рекомендуемая ширина проступи – не менее 250 мм;

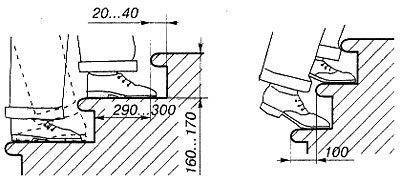

Выбираем оптимальные размерыВыбираем оптимальные размеры
  • далее определяемся с размерами площадки, стандартные размеры которой составляют 1,2х2,5 м. Однако такие площадки редко применяют в частном строительстве, так как пространство часто ограниченное. Минимальный размер 0,9х0,9 м тоже не рекомендуют использовать, так как переносить крупногабаритные вещи по такой площадке будет невозможно;
  • исходя из вышесказанного, рекомендуемая ширина лестницы и площадки составляет порядка 1000 мм.
Все зависит от конкретных требованийВсе зависит от конкретных требований

Расчет винтовой конструкции

Винтовые лестницы строят там, где есть необходимость дополнительно сэкономить пространство. Смонтировать такую конструкцию совсем не сложно, намного сложнее ее правильно рассчитать.

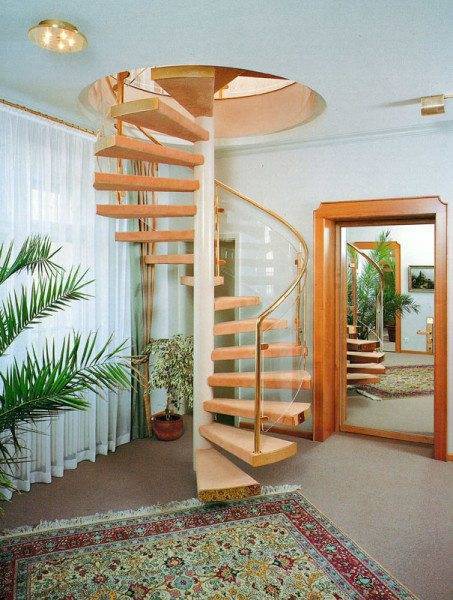

Очень красиво и гармоничноОчень красиво и гармонично

Пример расчета

Проведем расчет конструкции шириной 800 мм при расстоянии между уровнем пола первого и второго этажей в 3 м.

Порядок такой:

Проводим вычисленияПроводим вычисления
  • аналогичным способом получаем, что ширина на краю составит 5024/17=295 мм;
  • выполнив все необходимые расчеты можно приступать к изготовлению и монтажу конструкции. Стоимость работ на лестнице, когда все делается самостоятельно, выходит на порядок ниже.

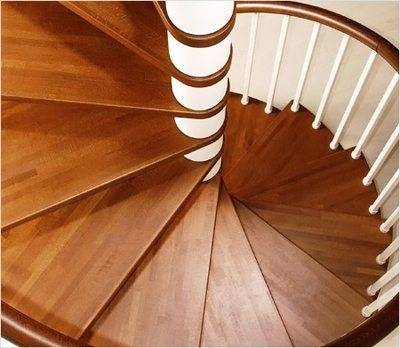

Должно получиться вот такДолжно получиться вот так

Обратите внимание!
При выборе диаметра центральной опоры следует внимательно просмотреть допустимую нагрузку, исходя из ее толщины и материала.
Крепление опоры должно обеспечить безопасную эксплуатацию и соответствовать всем требованиям.


После предварительного расчета намного проще подсчитать количество необходимого материала и рассчитать стоимость лестницы в целом. Цена будет изменяться от выбора того или иного материала изделия, дополнительных элементов.

Делайте сами, все получится!Делайте сами, все получится!

Вывод

Без самостоятельного расчета будет трудно определить, сколько стоит лестница. Поэтому, даже если вы будете покупать готовую конструкцию – не поленитесь рассчитать лестницу сами. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Делайте сами, все получится!

Подписка на дзен канал

Пример 2. Решение внутриквартирной лестницы

Проектирование лестниц и лестничных клеток

(практическая работа 2)

Основные положения:

-модульная координация размеров в строительстве;

— координационные и конструктивные размеры строительных элементов.

Цели:

1. Знакомство с положениями модульной координации размеров в строительстве на примере проектирования и конструирования различных типов лестниц.

2. Научиться рассчитывать количество ступеней в лестничном марше

3. Знакомство с правилами построения лестниц и лестничных клеток.

Этапы:

1. Проектирование лестничной клетки многоэтажного жилого дома под руководством преподавателя. Для этого: а) провести расчет количества ступеней в лестничном марше, исходя из условий задания (см. пример 1), и вычертить план; б) вычертить схематический разрез с объяснением роли каждого конструктивного элемента, их примерных сечений.

2. Выбрать схему внутриквартирной лестницы (согласно индивидуальному заданию) по двум последним цифрам № зачетной книжки (см. табл. 2.1), выполнить расчет и вычертить план и разрез (пример 2). Например, две последние цифры зачетной книжки – 07, где 0 – вариант схемы; 7 –высота этажа.

Пример 1. Решение лестничной клетки в многоэтажных зданиях

Определим размеры элементов двухмаршевой лестницы при высоте этажа Н = 3,30 м. Размеры ступени: проступь в = 300 мм, подступенок а = 150 мм. Уклон лестничного марша 1:2 (в + 2 а = 600 мм)

· Высота одного марша составит: Н/2 = 3300 мм : 2 = 1650 мм.

· Число подступенков в марше: n = 1650 мм : 150 мм = 11 шт.

· Число ступеней в марше на единицу меньше расчетного числа подступенков, из-за включения верхней (фризовой) проступи в плоскость лестничной площадки: n – 1 = 11 — 1 = 10 шт.

· Длина заложения лестничного марша Д = в х 10 = 300 х 10 = 3000 мм.

· Габариты лестничной клетки: ширина В = в + с + в =1350 + 100 + 1350 = 2800 мм, где в – ширина одного марша, с – зазор между лестничными маршами для пропуска пожарных рукавов; длина L= Е + Д + Е = 1300 + 3000 +1300 = 5600 мм, где Е – глубина лестничной площадки (должна быть не менее ширины марша).

Рис. 2. Удобная длина шага и подъема ноги





Рис. 3. Диаграмма соотношения между размерами ступеней и углом наклона марша



Пример 2. Решение внутриквартирной лестницы

Внутриквартирные лестницы допускается делать довольно крутыми с размерами проступи 230 мм и подступенка 200 мм. Минимальная ширина марша 900 мм. Для сокращения длины марша прибегают к устройству забежных ступеней. Расчет количества ступеней проводим исходя из высоты этажа (от пола до пола). Например, при высоте этажа 3,0 м и высоте подступенка 0,2 м количество подъемов будет равно: 3,0:0,2=15. Тогда (считая, что верхняя проступь совпадает с плоскостью лестничной площадки) получим: 15-1=14 проступей. При ширине проступи 23 см длина лестничного марша составит 23х14=322 см. К длине марша следует прибавить два размера глубины лестничной площадки (2х90 см), что составляет: 322+180=502 см.

Рис. 4. Ширина лестничного марша



Таблица 2.1

Читайте также:


Рекомендуемые страницы:

Поиск по сайту

Расчет лестницы – необходимая процедура в строительстве + видео

Для перемещения между этажами многоквартирного дома удобнее всего пользоваться лифтом, в частном же доме необходимы надежные марши достаточно широких и в меру высоких ступенек, для чего следует выполнить расчет лестницы.

Что нужно для того, чтобы сделать расчет лестницы?

В процессе строительных работ прорубить проем в перекрытии второго этажа не составит труда. Главное – найти подходящее место, чтобы в дальнейшем, после установки винтовой или Г-образной лестницы, было удобно ею пользоваться. Определить, какую именно форму должны принять объединенные маршем ступеньки, можно, исходя из тех параметров, которыми вы владеете на момент завершения строительства второго этажа с готовым проемом. В первую очередь вас должны интересовать габариты последнего, то есть его длина и ширина, от этого будет зависеть комфортность использования лестницы.

В отношении расположения ступеней высота первого этажа называется подъемом, от нее и от длины проема зависит просвет между краем перекрытия и расположенным под ним пролетом. Поскольку других данных нет, будем оперировать имеющимися в плане, создавая калькулятор расчета лестницы. Для начала нужно выяснить, какие именно длина и ширина проступи (верхней плоскости ступени, на которую ступает ваша нога) будут наиболее комфортны для идущего спокойным шагом человека. Также нужно определить высоту подступенка, то есть той вертикальной плоскости, в которую обычно упирается носок вашей обуви, когда вы поднимаетесь на второй этаж.

Длина шага медленно движущегося взрослого человека среднего роста составляет 63 сантиметра от пятки толкающей до носка опорной ступни. Именно этой величине должна быть равна сумма высоты подступенка (обозначим как h) и удвоенной ширины проступи (обозначим как b), то есть, h + 2b = 63. Также существует так называемая формула комфорта, когда h – b = 12. Придерживаться такого результата сложно, но стремиться к нему не лишне, особенно, если в доме живут дети и пожилые люди. Есть и формула безопасности, согласно которой h + b = 45. В целом же нужно исходить из того, что носок обуви взрослого человека при спуске с лестницы должен лишь слегка нависать над краем ступеньки.

Не проще ли рассчитать лестницу онлайн?

С помощью формул можно получить наиболее точный результат, однако далеко не все любят математику, кому-то она не дается, из-за чего могут возникнуть сложности с вычислениями. Поэтому намного проще для тех, кто затеял строительство, не имея собственного опыта, воспользоваться готовыми шаблонами, которых предостаточно в интернете. Для типовых решений это действительно очень удобно [тут будет код плагина калькулятора]. Прямой, а в некоторых случаях и спиральный марш будет рассчитан, исходя из таких параметров, как расстояние до перекрытия и размеры проема. Однако, вполне возможно, вы хотите более широкие ступени, или более высокие, а может вас не устроит стандартная крутизна лестницы.

Комфортный наклон пролета – 30°, такие марши делаются для соединений террас в саду или при входе в дом, внутри удобнее уклоны в 40°, наибольшая допустимая крутизна – 45°, уместна в подвале и для подъема на чердак.

Иногда нелишне знать несколько формул, которые основаны на все тех же значениях, которые были перечислены ранее. Например, вы знаете высоту первого этажа H, на котором, собственно, и будет располагаться лестница, ведущая наверх. Исходя из этого параметра, можно вычислить количество ступенек n, зная наиболее комфортную их высоту h. Для этого нужно лишь воспользоваться формулой n = H/h. Впрочем, существует и готовая таблица, в которой не сложно найти наиболее удовлетворяющее вашим желаниям соотношение.

Высота и ширина ступеней при различном количестве ступеней и разном уклоне

Помимо прочего, правильно рассчитать лестницу онлайн нужно уметь для определения крутизны пролета. Но есть отдельные типы маршей, которые рассчитать довольно сложно. Например, вариант со ступенями «гусиный шаг» требует индивидуального подхода, поскольку только тщательная подгонка размеров обеспечит комфортность такой лестницы. Поэтому нелишне уметь рассчитывать угол наклона пролета самостоятельно. Для вычислений нужно всего лишь знать длину L проекции марша на поверхность пола первого этажа и высоту помещения. Формула крутизны лестницы K тогда будет выглядеть так K = H/L. Исходя из полученного результата и высоты подступенка, определяется и удобная ширина проступи: b = h/K. Оптимальные параметры можно взять из таблицы.

Размеры ступеней в зависимости от угла наклона, см

Как рассчитать винтовую лестницу на второй этаж легче всего?

Что вообще можно понимать под спиральным маршем, какие характерные черты ему свойственны? В целом, любой пролет, изгибающийся по определенной дуге, пусть даже и не представляющий в проекции полную окружность, уже может считаться винтовым. Но ведь форма расположения ступеней может отличаться от типовых, например – вариант «змейка» или «волна». Поэтому перед тем, как рассчитать винтовую лестницу на второй этаж, нужно определить ее проекцию L, по формуле L = mπR(n+1)/n, здесь m – количество полуокружностей, π – число «пи», R – радиус внешней линии марша, а n – количество ступеней. Ну, а вычисление наклона приведено выше.

Спиральные лестницы, равно как и варианты с разворотом на 180 градусов (полукруг), сооружаются в основном в тех случаях, когда пространство сильно ограничено. Чаще всего, это либо небольшая площадка на первом этаже – в пределах 1300 миллиметров в длину, либо маленький проем – от 800 миллиметров. Однако следует учитывать, что ширина марша должна быть не менее 90 сантиметров, согласно строительным нормативам, при отсутствии стен, ограничивающих лестничную клетку, допускается 80 сантиметров. Ширину ступеней для винтового марша рассчитать сложно, поскольку они чаще всего являются забежными, клиновидной формы.

Как рассчитать ступени лестницы с учетом всех нюансов?

Правил строительства маршей существует много. Некоторые из них обязательные, другие больше напоминают традиции, например, что количество ступеней в пролете должно быть нечетным. Существует норма, согласно которой в пролете следует делать не больше 18 проступей, из элементарных соображений удобства. Оптимальный вариант – 15 ступеней, дальше нагрузка на ноги пожилого человека или ребенка превысит допустимые пределы, и для отдыха понадобится разделительная площадка между маршами. Поэтому, до того, как рассчитать ступени лестницы, желательно заранее определить, сколько в ней будет пролетов, возможно, лучшим решением станет наличие пары площадок.

Соотношение ширины ступеней и уклона лестницы должно подчиняться определенному правилу – чем меньше крутизна, тем шире проступи. Дело в том, что двигаясь под углом менее 30°, человек делает большие шаги, и нога обязательно должна опускаться приблизительно на край очередной ступеньки. Однако нельзя и превысить некий предел, за которым придется либо ограничивать свое движение, либо стараться сделать еще больший шаг, рискуя при этом оступиться. До 30° соотношение высоты пролета к его проекции на плоскость должно быть от 1:2 до 1:1.75,  для 40° будет комфортнее пропорция 1:1,25, а при 45° – 1:1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
