Расчет стропильной кровли расчет кровли – Расчет кровли. Онлайн калькулятор для расчета кровли крыши, программа расчета количества и стоимости материалов на кровлю – GrandLine

Содержание

Правильный расчет стропильной системы крыши на KALK.PRO

Надежный расчет стропильной системы - kalk.pro

Хотите произвести расчет стропильной системы быстро, без изучения теории и с достоверными итогами? Воспользуйтесь онлайн калькулятором на сайте!

Вы можете себе представить человека без костей? Точно так же скатная крыша без стропильной системы больше похожа на строение из сказки про трех поросят, которую запросто сметет природной стихией. Крепкая и надежная система стропил – залог долговечности конструкции крыши. Чтобы качественно сконструировать систему стропил, необходимо учесть и спрогнозировать основные факторы, влияющие на прочность конструкции.

Принять во внимание все изгибы крыши, поправочные коэффициенты на неравномерное распределение снега по поверхности, снос снега ветром, уклон скатов, все аэродинамические коэффициенты, силы воздействия на конструктивные элементы крыши  и так далее -  рассчитать все это максимально приближенно к реальной ситуации, а также учесть все нагрузки и искусно собрать их сочетания – задача не из легких.

Если хотите разобраться досконально – список полезной литературы приведен в конце статьи. Конечно, курс сопромата для полного понимания принципов и безукоризненного расчета стропильной системы в одну статью не уместить, поэтому приведем основные моменты для упрощенной версии расчета.

Классификация нагрузок

Нагрузки на стропильную систему классифицируются на:

1)    Основные:

  • постоянные нагрузки: вес самих стропильных конструкций и крыши,
  • длительные нагрузки – снеговые и температурные нагрузки с пониженным расчетным значением (используются при необходимости учета влияния длительности нагрузок, при проверке на выносливость),
  • переменное кратковременное влияние - снеговое и температурное воздействие по полному расчетному значению.

2)    Дополнительные – ветровое давление, вес строителей, гололедные нагрузки.

3)    Форс-мажорные – взрывы, сейсмоактивность, пожар, аварии.

Для осуществления расчета стропильной системы принято рассчитывать предельные нагрузки, чтобы затем, исходя из подсчитанных величин, определить параметры элементов стропильной системы, способных выстоять против этих нагрузок.

Расчет стропильной системы скатных крыш производится по двум предельным состояниям:

a)    Предел, при котором происходит разрушение конструкции. Максимально возможные нагрузки на прочность конструкции стропил должны быть меньше предельно допустимых.

b)    Предельное состояние, при котором возникают прогибы и деформация. Возникающий прогиб системы при нагрузке должен быть менее предельно возможного.

Для более простого расчета применяется только первый способ.

Расчет снеговых нагрузок на крышу

Для подсчета снеговой нагрузки используют такую формулу:   Ms = Q x Ks x Kc

где Ms - снеговая нагрузка,

Q - вес снегового покрова, покрывающий 1м2 плоской горизонтальной поверхности крыши. Зависит от территории и определяется по карте на рисунке № X  для второго предельного состояния – расчет на прогиб (при расположении дома на стыке двух зон, выбирается снеговая нагрузка с большим значением).

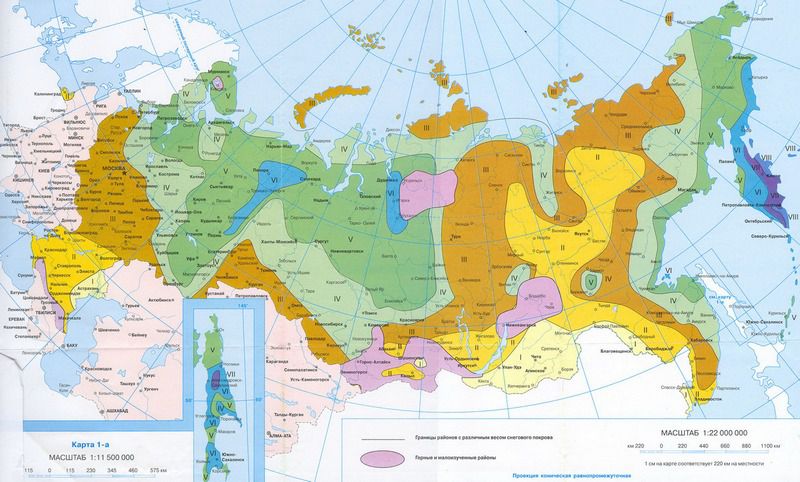

Карта снеговых нагрузок — Строительные калькуляторы онлайнТаблица значений региональных снеговых нагрузок — Строительные калькуляторы онлайн

Для прочностного расчета по первому типу величина нагрузки выбирается соответсвенно району проживания по карте (первая цифра в указанной дроби - числитель), либо берется из таблицы №1:

Расчетный вес снега на метр квадратный - kalk.pro

Первое значение в таблице измеряется в кПа, в скобках нужная переведенная величина в кг/м2.

Ks - поправочный коэффициент на угол наклона кровли.

  • Для крыш с крутыми склонами с углом более 60 градусов снеговые нагрузки не учитываются, Ks=0 (снег не скапливается на круто скатных крышах).
  • Для крыш с углом от 25 до 60, коэффициент берется 0,7.
  • Для остальных он равен 1.

Угол наклона крыши можно определить онлайн калькулятором крыши соответствующего типа.

Kc – коэффициент ветрового сноса снега с крыш. При условии пологой крыши с углом ската 7-12 градусов в районах на карте со скоростью ветра 4 м/с, Kc принимается = 0.85. На карте отображено районирование по скорости ветра.



Карта средних зимних температур — Строительные калькуляторы онлайнЗначения к карте средних температур зимой — Строительные калькуляторы онлайн

Коэффициент сноса Kc не учитывается в районах с январской температурой теплее -5 градусов, так как на крыше образуется ледяная корка, и сдува снега не происходит. Не учитывается коэффициент и в случае закрытия здания от ветра более высокой соседней постройкой.



Карта снеговых нагрузок — Строительные калькуляторы онлайнТаблица значений региональных снеговых нагрузок — Строительные калькуляторы онлайн

Снег ложится неравномерно. Зачастую с подветренной стороны формируется так называемый снеговой мешок, особенно в местах стыков, изломов (ендова). Следовательно, если вы хотите прочную крышу, делайте шаг стропил минимальным в этом месте, также внимательно относитесь к рекомендациям производителей кровельного материала – снег может обломить свес, если  он неправильных размеров.

Напоминаем, что расчет, приведенный выше, предложен вашему вниманию в упрощенной форме. Для более надежного расчета советуем умножить результат на коэффициент надежности по нагрузке (для снеговой нагрузки = 1,4).

Расчет ветровых нагрузок на стропильную систему

С давлением снега разобрались, теперь перейдем к расчетам ветрового влияния.

В независимости от угла ската, ветер сильно воздействует на крышу: крутоскатную кровлю старается сбросить, более плоскую кровлю – поднять с подветренной стороны.

Для расчета нагрузки ветра во внимание принимают его горизонтальное направление, при этом он дует двунаправленно: на фасад и на крышной скат. В первом случае поток разбивается на несколько – часть уходит вниз к фундаменту, часть потока по касательной снизу вертикально давит на свес крыши, пытаясь ее поднять.

Во втором случае, воздействуя на скаты крыши, ветер давит перпендикулярно скату, вдавливая его; также образуется завихрение по касательной с наветренной стороны, огибая конек и превращаясь в подъемную силу уже с подветренной стороны, в связи с разницей в давлении ветра с обеих сторон.

Для подсчета усредненной ветровой нагрузки используют формулу

Mv = Wo x Kv x Kc x коэффициент прочности,

где Wo – нагрузка ветровая давления, определяемая по карте



Давление ветра превью — Строительные калькуляторы онлайн

Kv - коэффициент поправки ветрового давления, зависящий от высоты здания и местности.

Коэффициент поправки ветрового давления - kalk.pro

Kc - аэродинамический коэффициент, зависит от геометрии конструкции крыши и направления ветра. Значения отрицательные для подветренной стороны, положительные для наветренной

Наветренная и подветренная стороны - kalk.pro

Аэродинамические коэффициенты - значения на kalk.proТаблица аэродинамических коэффициентов в зависимости от уклона кровли и отношения высоты здания к длине (для двускатной крыши)

 Для односкатной крыши необходимо взять коэффициент из таблицы для Ce1.

Для упрощения расчета значение C проще взять максимальным, равным 0,8.

Для более надежных результатов советуем умножить на коэффициент запаса прочности по ветровой нагрузке = 1,2.

Расчет собственного веса, кровельного пирога

Для расчета постоянной нагрузки нужно рассчитать вес кровли (кровельного пирога –смотрите на рисунке X ниже) на 1 м2, полученный вес нужно умножить на поправочный коэффициент 1,1 - такую нагрузку стропильная система должна выдерживать в течение всего срока эксплуатации.

Вес кровли складывается из:

  1. объем леса (м3), используемого в качестве обрешетки, умножается на плотность дерева (500 кг/м3)
  2. веса стропильной системы
  3. вес 1м2 кровельного материала
  4. вес 1м2 веса утеплителя
  5. вес 1м2 отделочного материала
  6. вес 1м2 гидроизоляции.

 Все эти параметры легко получить уточнив эти данные у продавца, либо посмотреть на этикетке основные характеристики: м3, м2, плотность, толщина, - произвести простые арифметические операции.

Пример: для утеплителя плотностью в 35 кг/м3, упакованного рулоном толщиной 10 см или 0,1 м, длиной 10м и шириной 1.2м, вес 1 м2 будет равен (0.1 х 1.2 х 10) х 35 / (0.1 х 1.2) = 3.5 кг/м2. Вес остальных материалов можно рассчитать по тому же принципу, только не забывайте сантиметры в метры переводить.

Вес элементов крыши - kalk.pro

Чаще всего нагрузка кровли на 1 м2 не превышает 50 кг, поэтому при расчетах закладывают именно эту величину помноженную на 1.1, т.е. используют 55 кг/м2, которая сама по себе взята запасом.

Еще данные можно взять из таблицы ниже:

Шифер

10 - 15 кг/м²

Ондулин

4 - 6 кг/м²

Керамическая черепица

35 - 50кг/м²

Цементно-песчаная черепица

40 - 50 кг/м²

Битумная черепица

8 - 12 кг/м²

Металлочерепица

4 - 5 кг/м²

Профнастил

4 - 5 кг/м²

Вес чернового настила

18 - 20 кг/м²

Вес обрешётки

8 - 12 кг/м²

Вес стропильной системы

15 - 20 кг/м²



Собираем нагрузки

По упрощенному варианту теперь необходимо сложить все найденные выше нагрузки простым суммированием, мы получим итоговую нагрузку в килограммах на 1 м2 крыши.

Расчёт стропильной системы

После сбора основных нагрузок можно уже определить основные параметры стропил.

  • Какая распределенная нагрузка приходится на каждую стропильную ногу в отдельности, переводим кг/м2 в кг/м.

Считаем по формуле:

 N = шаг стропил x Q, где

N - равномерная нагрузка на стропильную ногу, кг/м
шаг стропил - расстояние между стропилами, м
Q – рассчитанная выше итоговая нагрузка на крышу, кг/м²

Из формулы ясно, что изменением расстояния между стропилами можно регулировать равномерную нагрузку на каждую стропильную ногу. Обычно шаг стропил находится в диапазоне от 0,6 до 1,2 м. Для крыши с утеплением при выборе шага разумно ориентироваться на параметры листа утеплителя.

Вообще при определении шага установки стропил лучше исходить из экономических соображений: высчитать все варианты расположения стропил и выбрать самый дешевый и оптимальный по количественному расходу материалов для стропильной конструкции.

  • Расчет сечения и толщины стропильной ноги

В строительстве частных домов и коттеджей, при выборе сечения и толщины стропила, руководствуются таблицей приведенной ниже (сечение стропила указано в мм). В таблице усредненные значения для территории России, а также учтены размеры строительных материалов, представленных на рынке. В общем случае, этой таблицы достаточно для того, чтобы определить, какого сечения нужно приобретать лес.

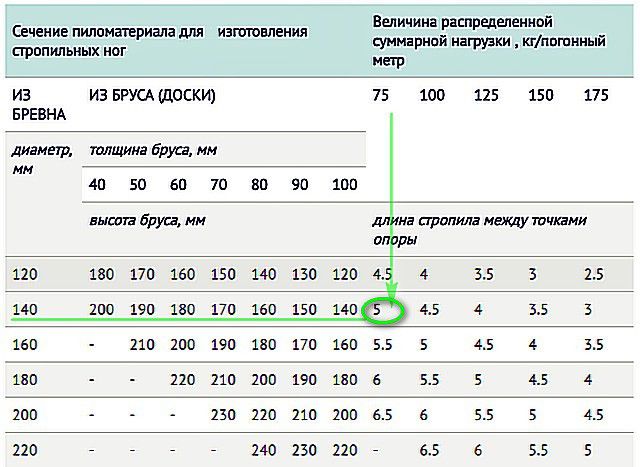

Таблица сечений стропил - kalk.proТаблица сечений стропил

Однако, не следует забывать, что размеры стропильной ноги зависят от конструкции стропильной системы, качества используемого материала, постоянных и переменных нагрузок оказываемых на кровлю.

На практике при постройке частного жилого дома чаще всего используют для стропил доски сечением 50х150 мм (толщина x ширина).

Самостоятельный расчет сечения стропил

Как уже упоминалось выше, стропила рассчитываются по максимальной нагрузке и на прогиб. В первом случае учитывают максимальный момент изгиба, во втором – сечение стропильной ноги проверяется на устойчивость прогибу на самом длинном участке пролета. Формулы достаточно сложные, поэтому мы выбрали для вас упрощенный вариант.

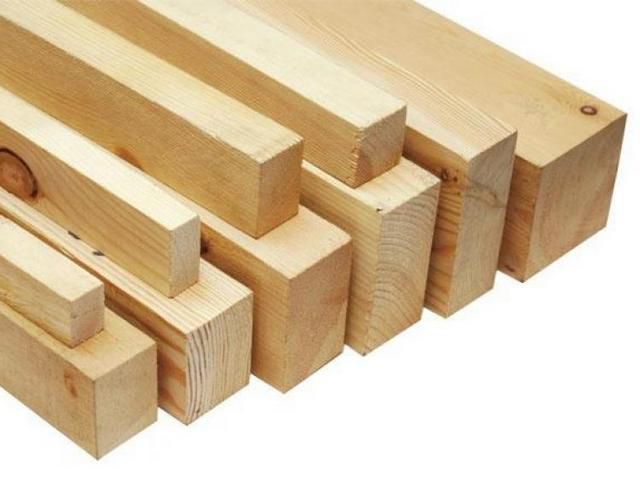

 Если хотите все посчитать самостоятельно, выберите ширину сечения в соответствии с таблицей:

Размеры пиломатериалов по ГОСТ - kalk.pro Размеры пиломатериалов по ГОСТ

 Толщину сечения (или высоту) рассчитаем по формуле:

a)    Если угол крыши < 30°, стропила рассматриваются как изгибаемые

H ≥ 8,6 x Lm x √(N / (B x Rизг))

b)    Если уклон крыши > 30°, стропила изгибаемо-сжатые

H ≥ 9,5 x Lm x √(N / (B x Rизг))

Обозначения:

H, см - высота стропила
Lm, м - рабочий участок самой длинной стропильной ноги
N, кг/м - распределённая нагрузка на стропильную ногу
B, см - ширина стропила
Rизгкг/см² - сопротивление древесины изгибу

Для сосны и ели Rизг в зависимости от сорта древесины равен:

1 сорт

140 кг/см²

2 сорт

130 кг/см²

3 сорт

85 кг/см²



Расчетные данные сопротивления древесины хвойных пород - kalk.proРасчетные данные сопротивления древесины хвойных пород

Важно проверить, не превышает ли прогиб разрешенной величины.

Величина прогиба стропил должна быть меньше L/200 - длина проверяемого наибольшего пролета между опорами в сантиметрах деленная на 200.

Это условие верно при соблюдении следующего неравенства:

3,125 xNx(Lm)³ / (BxH³) ≤ 1

N (кг/м) - распределённая нагрузка на погонный метр стропильной ноги
Lm (м) - рабочий участок стропильной ноги максимальной длинны
B (см) - ширина сечения
H (см) - высота сечения

Если значение выходит больше единицы, необходимо увеличить параметры  стропила B или H.

Используемые источники:

  1. СНиП 2.01.07-85 Нагрузки и воздействия с последними изменениями 2008г.
  2. СНиП II-26-76 «Кровли»
  3. СНиП II-25-80 «Деревянные конструкции»
  4. СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»
  5. А.А.Савельев «Стропильные системы»  2000 г.
  6. К-Г.Гётц, Дитер Хоор, Карл Мёлер, Юлиус Наттерер «Атлас деревянных конструкций»

 Полезные ссылки для автоматизированных расчетов:



Расчет односкатной крыши, онлайн калькулятор

Субъект федерации Город Снеговой район Ветровой район
Адыгея Майкоп 2 1
Алтайский край Барнаул 4 3
Бийск 4 1
Рубцовск 3 3
Амурская область Благовещенск 1 3
Архангельская область Архангельск 4 2
Северодвинск 4 2
Астрахань 1 3
Башкортостан Нефтекамск 5 2
Салават 5 3
Стерлитамак 5 3
Уфа 5 2
Белгородская область Белгород 3 2
Старый Оскол 3 2
Брянская область Брянск 3 1
Бурятия Улан-Удэ 1 3
Владимирская область Владимир 3 1
Ковров 4 1
Муром 3 1
Волгоградская область Волгоград 2 3
Волжский 2 3
Камышин 3 2
Вологда 4 1
Череповец 4 1
Воронежская область Воронеж 3 2
Дагестан Дербент 2 5
Махачкала 2 5
Хасавюрт 2 5
Забайкальский край Чита 1 2
Ивановская область Иваново 4 1
Иркутская область Ангарск 2 3
Братск 3 2
Иркутск 2 3
Калининградская область Калининград 2 2
Калмыкия Элиста 2 3
Калужская область Калуга 3 1
Обниск 3 1
Камчатский край Петропавловск-Камчатский 7 7
Кемеровская область Кемерово 4 3
Киселевск 4 2
Ленинск-Кузнецкий 4 3
Новокузнецк 4 3
Прокопьевск 4 2
Кировская область Киров 5 1
Костромская область Кострома 4 1
Краснодарский край Краснодар 2 6
Новороссийск 2 5
Сочи 2 4
Красноярский край Ачинск 4 3
Красноярск 3 3
Норильск 5 3
Курганская область Курган 3 2
Курская область Курск 3 2
Ленинградская область Санкт-Петербург 3 2
Липецкая область Елец 3 2
Липецк 3 2
Магаданская область Магадан 5 5
Марийская Республика Йошкар-Ола 4 1
Мордовия Саранск 3 2
Московская область Балашиха 3 1
Железнодорожный 3 2
Жуковский 3 1
Коломна 3 1
Красногорск 3 1
Люберцы 3 1
Москва 3 1
Мытищи 3 1
Ногинск 3 1
Одинцово 4 1
Орехово-Зуево 3 1
Подольск 3 1
Серпухов 3 1
Химки 3 1
Щелково 3 1
Электросталь 3 1
Мурманская область Мурманск 5 4
Нижегородская область Арзамас 4 2
Дзержинск 4 1
Нижний Новгород 4 1
Новгородская область Великий Новгород 3 1
Новосибирская область Новосибирск 4 3
Омская область Омск 3 2
Оренбургская область Оренбург 4 3
Орск 4 2
Орловская область Орел 3 2
Пензенская область Пенза 3 2
Пермский край Пермь 5 2
Приморский край Артем 3 4
Владивосток 2 4
Находка 2 5
Уссурийск 2 3
Псковская область Великие Луки 3 1
Псков 3 1
Республика Карелия Петрозаводск 2 5
Республика Коми Сыктывкар 5 1
Ухта 5 2
Ростовская область Батайск 2 3
Волгодонск 2 3
Новочеркасск 2 3
Новошахтинск 2 3
Ростов-на-Дону 2 3
Таганрог 2 3
Шахты 2 3
Рязанская область Рязань 3 1
Самарская область Волжский 4 3
Новокуйбышевск 4 3
Самара 4 3
Сызрань 3 3
Тольятти 4 3
Саратовская область Балаково 3 3
Саратов 3 3
Энгельс 3 3
Сахалинская область Южно-Сахалинск 4 4
Свердловская область Екатеринбург 3 2
Каменск-Уральский 3 1
Нижний Тагил 4 2
Первоуральск 4 2
Северная осетия Владикавказ 2
Смоленская область Смоленск 3 1
Ставропольский край Невинномысск 2 5
Ставрополь 2 5
Тамбовская область Тамбов 3 2
Татарстан Альметьевск 5 2
Казань 4 2
Набережные Челны 5 2
Нижнекамск 5 2
Тверская область Тверь 4 1
Томская область Томск 4 3
Тульская область Новомосковск 3 1
Тула 2 1
Тыва Кызыл 2 1
Тюменская область Тобольск 4 2
Тюмень 3 2
Удмуртия Ижевск 5 1
Ульяновская область Димитровград 4 2
Ульяновск 4 2
Хабаровский край Комсомольск-на-Амуре 4 3
Хабаровск 2 3
Хакасия Абакан 2 3
Ханты-Мансийский  АО Нефтеюганск 4 2
Нижневартовск 5 2
Сургут 4 2
Челябинская область Златоуст 4 2
Копейск 3 2
Магнитогорск 4 3
Миасс 3 2
Челябинск 3 2
Чеченская Республика Грозный 2 4
Чувашия Новочебоксарск 4 2
Чувашская Республика Чебоксары 4 2
Якутия Якутск 2 2
Ямало-Ненецкий  АО Новый Уренгой 5 2
Ноябрьск 5 2
Ярославская область Рыбинск 4 1
Ярославль 4 1

Калькулятор расчета длины стропильных ног

Основу любой конструкции крыши составляют стропила – именно на них впадают основные нагрузки при эксплуатации. Вполне разумно предполагать, что расчет стропильных ног является ключевым моментом при проектировании всей системы.

Калькулятор расчета длины стропильных ногКалькулятор расчета длины стропильных ног

А одним из ключевых параметров в этом вопросе становится длина стропильной ноги – от нее зависят в дальнейшем расчет сечения пиломатериала, установка дополнительных опорных элементов и другие особенности конструкции. Чтобы быстро и точно определиться с этим линейным параметром, можно использовать предлагаемый калькулятор расчета длины стропильных ног.

Цены на крепления для стропил

крепления для стропил

Калькулятор располагает определенной универсальностью – подходит для различных типов крыш. Необходимые пояснения будут приведены ниже.

Калькулятор расчета длины стропильных ног

Перейти к расчётам

Как проводится расчет?

В основу расчетов положена всем известная теорема Пифагора, позволяющая найти длину гипотенузы по известным значениям катетов.

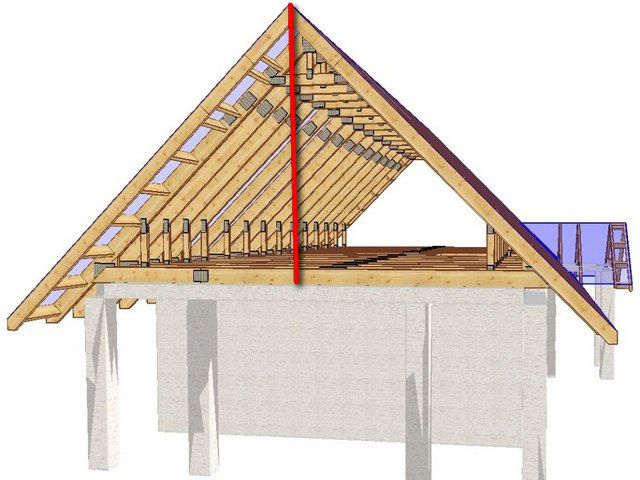

  • Одним из катетов выступает во всех случаях высота конька (конькового узла для шатровой крыши или превышение одного края крыши – для односкатной системы). Калькулятор для расчета высоты конька – по ссылке.
  • Второй же катет зависит от типа стропильной системы. Это хорошо показано на расположенной ниже иллюстрации.

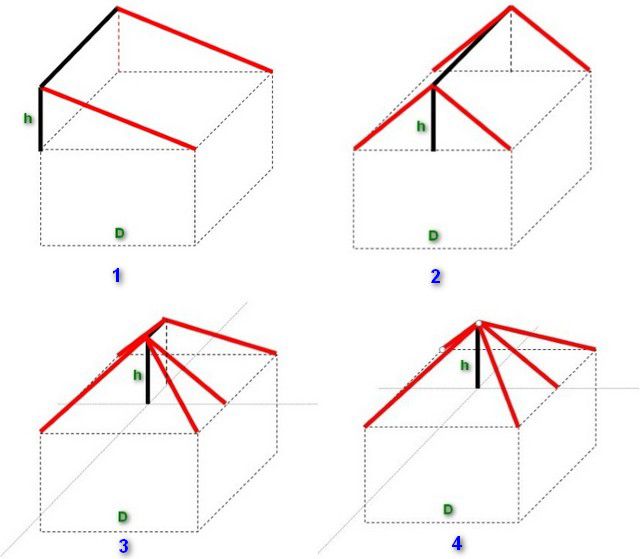

Расположение стропильных ног в различных типах крышРасположение стропильных ног в различных типах крыш

1 – односкатная крыша.

2 – простая двускатная крыша.

3 – вальмовая крыша.

4 – шатровая крыша.

Все эти зависимости учтены в программе калькулятора – необходимо лишь выбрать направление расчета.

Кроме того, калькулятор позволяет вычислить для вальмовой и шатровой крыши  длину как основных, так и самых длинных – накосных стропильных ног. При этом имеется в виду, что эти системы имеют «классический» тип – шатровая крыша возведена над квадратным зданием, а вальмовая — имеет одинаковые углы крутизны на боковых и вальмовых скатах.

Рассчитанная длина – от конька до мауэрлата. Если требуется за счет стропил создать еще и карнизный свес кровли, то потребуется удлинение ног или их наращивание кобылками. Определить размер этого удлинения поможет другой калькулятор расчета – по ссылке.

2016-08-13_154316Чем привлекает и как устроена вальмовая крыша?

Этот тип крыши обладает и интересным внешним видом, и эксплуатационной надежностью. Об особенностях стропильной системы вальмовой крыши подробно рассказывается в специальной статье портала.

Расчет стропильной системы калькулятор - Всё о кровле

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

  • У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
  • П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
  • П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
  • К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
  • Д лина стропил — Длина каждого стропила от конька до основания ската
  • М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
  • К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
  • К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
  • Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Расчет стропил: методика выполнения, примеры, автоматизация

Ни одно здание себе невозможно представить без крыши.

Красивой и надежной.

А что является основой любой крыши?

От того, насколько правильно будет проведен расчет параметров элементов стропильной системы, будет зависеть, насколько крыша будет прочной и надежной.

Поэтому еще на стадии составления проекта здания выполняется отдельный расчет стропильной системы.

Факторы, учитываемые при расчете стропил

Невозможно выполнить расчет правильно, если не учесть интенсивность различных нагрузок, которые будут воздействовать на кровлю дома в разные периоды.

Влияющие на кровлю факторы принято классифицировать на:

  1. Постоянные нагрузки. К этой категории относят те нагрузки, которые на элементы системы стропил воздействуют постоянно.Независимо от времени года. К этим нагрузкам относятся вес кровли, обрешетка, гидроизоляция, тепло — и пароизоляция и все иные элементы крыши, которые имеют фиксированный вес и постоянно создают нагрузку на систему стропил.Если в планах установить на крыше какое-либо оборудование (снегозадержатели, антенна спутникового телевидения, антенна изернета, системы дымоудаления и вентиляции и пр.), то к постоянным нагрузкам следует обязательно прибавить вес такого оборудования.
  2. Переменные нагрузки. Эти нагрузки называют переменными из-за того, что стропильную систему они нагружают только в какой то определенный период времени, а в другое время эта нагрузка минимальна или ее нет вовсе.К таким нагрузкам относится вес снегового покрова, нагрузка от дующих ветров, нагрузка от людей, которые будут обслуживать кровлю и пр.
  3. Особый тип нагрузок. К этой группе относятся нагрузки, которые возникают в районах, где очень часто возникают ураганы или оказывается сейсмическое воздействие.В таком случае нагрузку учитывают, чтобы в конструкцию заложить дополнительный запас прочности.

Расчет параметров стропильной системы довольно сложен.

И новичку его сделать сложно, так как очень много факторов, которые влияют на крышу, необходимо учитывать.

Ведь, кроме вышеперечисленных факторов, необходимо также учесть вес всех элементов стропильной системы и крепежных элементов.

Поэтому на помощь расчетчикам приходят специальные программы для расчета.

Определение нагрузки на стропила

Вес кровельного пирога

Чтобы узнать нагрузку на стропила нашего дома, следует вначале вычислить вес кровельного пирога.

Такой расчет сделать несложно, если знать общую площадь кровли и материалы, которые используются при создании этого самого пирога.

Вначале считают вес одного квадратного метра пирога.

Суммируется масса каждого слоя и умножается на поправочный коэффициент.

Равняется этот коэффициент 1.1.

Вот типичный пример расчета веса кровельного пирога.

Допустим, вы приняли решение в качестве кровельного материала использовать ондулин.

Ведь ондулин является надежным и недорогим материалом. Именно по этим причинам он так популярен среди застройщиков.

  1. Ондулин: его вес составляет 3 кг на 1 квадратный метр.
  2. Гидроизоляция. Используется полимерно-битумный материал. Один квадратный метр ее весит 5 кг.
  3. Слой утеплителя. Используется минеральная вата. Вес одного квадрата составляет 10 кг.
  4. Обрешетка, доски толщиной 2.5 см. Вес 15 кг.

Суммируем полученные данные: 3+5+10+15= 33 кг.

Теперь полученный результат необходимо умножить на 1.1.

Наш поправочный коэффициент.

Итоговая цифра получается 34.1 кг.

Это вес одного квадратного метра кровельного пирога.

Общая площадь кровли, например, 100 кв. метров.

Значит, весить она будет 341 кг.

Вот в этом и есть одно из преимуществ ондулина.

Рассчитываем снеговую нагрузку

Момент очень важный.

Потому, что во многих районах нашей зимой выпадает довольно приличное количество снега.

А это очень большой вес, который обязательно учитывают!

Хотя такая нагрузка является переменной.

Для расчета снеговой нагрузки используется карта снеговых нагрузок.

Определяете свой регион и выполняете расчет снеговой нагрузки по формуле

— S является искомой снеговой нагрузкой;

— Sg – масса снежного покрова.

Учитывается вес снега на 1 кв. метр.

Этот показатель свой в каждом регионе.

Все зависит от месторасположения дома.

Для определения массы и используется карта.

— µ — это коэффициент поправки.

Зависит показатель этого коэффициента от угла наклона кровли.

Если угол наклона скатов составляет меньше 25 градусов, то коэффициент равняется 1.

Об уклоне плоской кровли по ссылке. Зачем нужен плоской крыше уклон и какова его минимальная величина.

Фотографии карнизных свесов кровли здесь. Чем подшиваются карнизные свесы.

При угле наклона 25 — 60 градусов коэффициент равняется 0.7.

Если угол наклона больше, чем 60 градусов, то коэффициент не учитывается.

Например, дом построен в Московской области.

Скаты имеют угол наклона 30 градусов.

Карта нам показывает, что дом располагается в 3 районе.

Масса снега на 1 кв. метр составляет 180 кг.

Выполняем расчет, не забывая про коэффициент поправки:

180 х 0,7= 126 килограмм на 1 кв. метр кровли.

Определение ветровых нагрузок

Для расчета нагрузок от ветра также используют специальную карту с разбивкой по зонам.

Используют такую формулу:

Wo – это нормативный показатель, определяемый по таблице.

В каждом регионе существуют свои таблицы ветров.

А показатель k – это поправочный коэффициент, который зависит от высоты дома и типа местности.

Рассчитываем деревянные стропила

Длина стропил

Расчет длины стропильной ноги относится к самым простым геометрическим расчетам.

Поскольку вам понадобится всего лишь два размера: ширина и высота, а также теорема Пифагора.

Чтобы расчет был более понятным, посмотрите на рисунок ниже.

Нам известны два расстояния:

— а – это высота от нижней до верхней точки внутренней части стропил.

— b – это величина, равная половине ширины крыши.

— с – это гипотенуза треугольника.

Та самая стропильная нога. длину которой мы ищем.

Дальше в соответствии с теоремой Пифагора

Теперь надо получить корень квадратный из 13.

Можно, конечно, взять таблицы Брадиса, но на калькуляторе удобнее.

Получаем 3.6 метра.

К этому числу теперь нужно прибавить длину выноса d чтобы получить искомую длину стропил.

Рассчитываем и подбираем сечение элементов стропильной системы

Сечение досок, которые мы будем использовать для изготовления стропил и прочих элементов системы стропил, зависит от того, какую длину имеют стропила, с каким шагом они будут устанавливаться и от величин снеговой и ветровой нагрузки, которые существуют в конкретном регионе.

Для простых конструкций используют таблицу типовых размеров и сечений доски.

Если конструкция очень сложная, то лучше использовать специальные программы.

Рассчитываем шаг и количество стропильных ног

Шагом стропил называется расстояние между их основаниями.

Специалисты считают, что минимальное расстояние должно составлять 60 см.

А оптимальным расстоянием является 1 метр.

Выполняем расчет расстояния между стропилами:

  • выполняем измерение дины ската по карнизу;
  • затем полученную цифру следует разделить на предполагаемый шаг стропил. Если шаг планируется 60 см, то следует делить на 0.6.Если 1 метр – то делить на 1. О предварительном выборе шага будет дальше;
  • затем к поученному результату следует прибавить 1 и округлить полученное значение в большую сторону. Таким образом, получаем количество стропил, которые могут быть установлены на крыше вашего дома;
  • общую длину ската необходимо разделить на количество стропил, чтобы получить шаг стропил.

Например, длина ската кровли равняется 12 метров.

Предварительно выбираем шаг стропил 0.8 метра.

Далее расчеты выглядят так:

12/0.8 = 15 метров.

Прибавляем единицу 15+1=16 стропил.

Если бы получилось дробное число, то мы бы округлили его в большую сторону.

Теперь от 12 метров следует поделить на 16.

В итоге 1216=0.75 метра.

Вот оптимальное расстояние между стропилами на одном скате.

Также может быть использована таблица, о которой говорилось раньше.

Рассчитываем деревянные балки перекрытия

Для деревянных балок оптимальная величина пролета составляет от 2.5 до 4 метров.

Оптимальное сечение – прямоугольное.

Соотношение высоты и ширины 1.4:1.

В стену балка должна заходить не менее чем на 12 см.

В идеале балки крепят к анкерам, который заранее установлен в стене.

Гидроизоляция балок выполняется «по кругу».

При расчете сечения балок учитывается нагрузка от собственного веса (как правило, 200 кг/кв. метр), и эксплуатационная временная нагрузка.

Ее значение равняется нагрузке постоянной – 200 кг/кв. метр.

Зная величину пролета и шаг установки балок, по таблице высчитывается их сечение:

Пролет (м)/ Шаг установки (м)

Расчет стропил односкатной крыши

Односкатная крыша – самый простой вариант кровли.

Но такой вариант подходит не для каждой постройки.

И расчет стропил требуется в любом случае.

Расчеты односкатной кровли начинаются с определения угла наклона.

А зависит он от того, в первую очередь, какой материал вы планируете использовать для крыши.

Например, для профнастила минимальный угол равняется 8 градусов.

А оптимальный – 20 градусов.

Калькуляторы и онлайн-калькуляторы

Да, рассчитать параметры стропильной системы не так просто.

Очень много факторов должно быть учтено при таких расчетах.

И все следует посчитать без малейшей ошибки!

Чтобы точность расчетов была близка к идеальной, были придуманы специальные калькуляторы, которые автоматически выполняют расчет параметров.

От человека требуется только занести данные в определенную форму.

Все остальное компьютер сделает сам.

На сегодняшний день такие калькуляторы – это лучшие помощники при обустройстве крыши!

Расчетные программы

Если онлайн-калькуляторы выполняют несложные расчеты, то специальное программное обеспечение способно посчитать все, что вам нужно.

И таких программ довольно много!

Самыми известными из них являются 3D Max и Автокад.

У таких программ всего два недостатка:

  • чтобы ими пользоваться, необходимо обладать определенными знаниями и опытом;
  • такие программы платные.

Существует ряд бесплатных программ.

Она прекрасно рассчитывает параметры стропильной системы.

Большинство программ можно скачать на свой компьютер.

Или пользоваться ими онлайн.

Видео о расчете стропил.

Что еще почитать по теме?

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

  1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
  2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет. свес и любого рода сооружения, которые добавляют объем.
  3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
  4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

  • Узнать длину ската;
  • Разделить на выбранный параметр шага;
  • К результату прибавить 1;
  • Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

  • Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
  • Следующая величина – это половина от ширины дома, в данном случае – 3м.
  • Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь .

Для такого параметра нужно учитывать:

  • Нагрузку крыши;
  • Тип древесины, выбранной для конструкции;
  • Длину стропила;
  • Расстояние шага расположения стропил.

Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

  • Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
  • Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
  • Для профнастила угол может быть не меньше, чем 12 градусов;
  • Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
  • Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь .

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов. что так же влияет на нагрузку. Виды нагрузок:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал. пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

  • Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
  • Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
  • Исходя из этого, площадь одного ската будет равна – 41 м 2. Общее значение площади – 82 м 2. т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Источники: http://stroy-calc.ru/raschet-dvuhskatnoy-krishi, http://proroofer.ru/montaz/stropilnye-sistemy/raschet-stropil.html, http://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/raschet-stropilnoj-sistemy.html

как рассчитать площадь, длину стропил и расстояние между ними

Автор Анастасия Микитало На чтение 11 мин. Опубликовано

Стропильная система — это основная часть крови, которая воспринимает все нагрузки, действующие на крышу, и противостоит им. Чтобы обеспечить качественное функционирование стропил, требуется правильный расчёт параметров.

Как рассчитать стропильную систему

Чтобы сделать расчёт применяемых в стропильной системе материалов своими силами, представлены упрощённые расчётные формулы с целью повысить прочность элементов системы. Данное упрощение увеличивает количество применяемых материалов, но если крыша имеет небольшие габариты, то такое увеличение будет незаметным. Формулы позволяют рассчитать следующие виды крыш:

  • односкатные;
  • двускатные;
  • мансардные.
Стропильная системаСрок службы крыши во многом зависит от правильного расчёта

Видео: расчёт стропильной системы

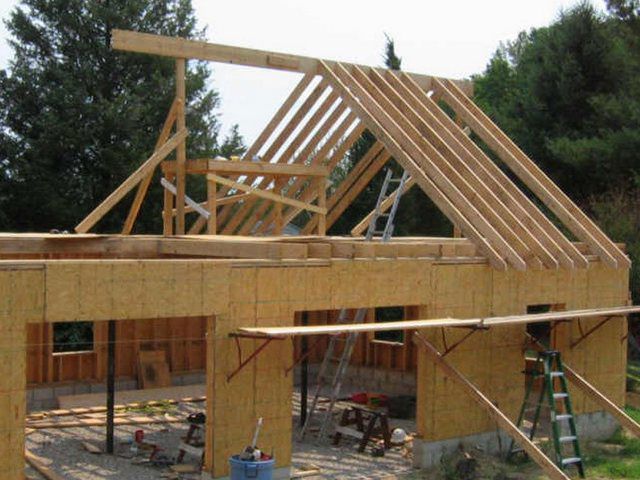

Расчёт нагрузки на стропила двускатной крыши

Для постройки наклонной кровли необходим несущий прочный каркас, к которому будут крепиться все остальные элементы. При разработке проекта выполняется расчёт требуемой длины и площади поперечного сечения стропильного бруса и других частей стропильной системы, на которые будут действовать переменная и постоянная нагрузки.

Стропила двускатной крышиДля расчёта системы нужно учитывать особенности местного климата

Нагрузки, которые действуют постоянно:

  • масса всех элементов конструкции крыши, таких, как кровельный материал, обрешётка, гидроизоляция, теплоизоляция, внутренняя обшивка чердака или мансарды;
  • масса оборудования и различных предметов, которые крепятся стропилам внутри чердака или мансарды.

Переменные нагрузки:

  • нагрузка, создаваемая ветром и выпавшими осадками;
  • масса работника, который выполняет ремонт или очистку.

К переменным нагрузкам также относятся сейсмическая нагрузка и другие виды особых нагрузок, которые предъявляют дополнительные требования к конструкции кровли.

Таблица зависимости уклона крыши от ветраОт ветровой нагрузки зависит угол наклона ската

В большинстве областей Российской Федерации остро стоит проблема снеговой нагрузки — стропильная система должна воспринимать выпавшую массу снега без деформации конструкции (требование наиболее актуально к односкатным крышам). При уменьшении угла наклона крыши снеговая нагрузка возрастает. Обустройство односкатной крыши с близким к нулевому углом наклона требует установку стропил, имеющих большую площадь поперечного сечения, с маленьким шагом. Также постоянно потребуется выполнять её очистку. Это относится и к крышам с углом наклона до 25о.

Снеговая нагрузка рассчитывается по формуле: S = Sg × µ, где:

  • Sg — масса снегового покрова на плоской горизонтальной поверхности размером 1 м2. Значение определяется согласно таблицам в СНиП «Стропильные системы» исходя из требуемой местности, в которой ведётся строительство;
  • µ — коэффициент, учитывающий угол наклона ската кровли.

При угле наклона до 250 значение коэффициента составляет 1,0, от 25о до 60о — 0,7, свыше 60о — значение снеговых нагрузок в расчётах не участвует.

Карта снеговой нагрузкиКоличество осадков влияет на расчёт крыши

Ветровая нагрузка рассчитывается по формуле: W = Wo × k, где:

  • Wo — величина ветровой нагрузки, определяемая согласно табличным значениям, учитывая характер местности, где ведётся строительство;
  • k — коэффициент, который учитывает высоту постройки и характер местности.

При высоте постройки, равной 5 м, значение коэффициентов составляет kА=0,75 и kБ=0,85, 10 м — kА=1 и kБ=0,65, 20 м — kА=1,25 и kБ=0,85.

Сечение стропила на крышу

Рассчитать размер стропильного бруса не составляет труда, если учесть следующий момент — кровля это система треугольников (относится ко всем видам кровли). Располагая габаритными размерами здания, значением угла наклона крыши или высоты конька и используя теорему Пифагора, определяется размер длины стропил от конькового бруса до наружного края стены. К этому размеру прибавляется длина карниза (в случае, когда стропила выступают за стену). Иногда карниз делается за счёт монтажа кобылок. Рассчитывая площадь крыши, значения длин кобылок и стропил суммируются, что позволяет вычислить необходимое количество кровельного материала.

Схема стропильной системыСечение бруса для стропил зависит от многих параметров

Для определения сечения применяемого бруса при возведении любого типа кровли, в соответствии с требуемой длиной стропила, шагом его установки и другими параметрами, лучше всего применять справочники.

Диапазон размеров стропильного бруса лежит в пределах от 40х150 до 100х250 мм. Длина стропила определяется углом наклона и расстоянием между стенами.

Увеличение наклона крыши влечёт за собой увеличение длины стропильного бруса, и, соответственно, увеличение площади поперечного сечения бруса. Это необходимо для того, чтобы обеспечить необходимую прочность конструкции. В то же время уровень снеговой нагрузки снижается, а это значит, что устанавливать стропила можно с большим шагом. Но увеличивая шаг, вы увеличиваете общую нагрузку, которая будет воздействовать на стропильный брус.

Делая расчёт, обязательно учитывайте все нюансы, такие, как влажность, плотность и качество пиломатериалов, если строится кровля из дерева, толщину применяемого проката — если кровля из металла.

Основной принцип расчётов заключается в следующем — величина нагрузки, действующей на крышу, определяет размер сечения бруса. Чем больше сечение, тем прочнее конструкция, но тем больше и её общая масса, а соответственно больше нагрузка на стены и фундамент здания.

Как вычислить длину стропил двускатной крыши

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса. Данный фактор обязательно принимается во внимание при выполнении расчётов.

Схема крышиДлина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

  • расчётная нагрузка;
  • сечение бруса;
  • характеристика кровли;
  • угол наклона крыши;
  • ширина материала утеплителя.
Схема расположения стропилНе рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

  1. Выбирается оптимальный шаг установки.
  2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
  3. Полученное число округляется до целого.
  4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Для того чтобы высчитать требуемое количество стропил, необходимо учесть межосевое расстояние между ними.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

  1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
  2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
  3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
  4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
  5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.
Схема расчёта стропильной системыРасчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (Lдд+2×Lфс) × (Lc+Lкс), где:

  • Lдд – длина стены;
  • Lфс – длина свеса фронтона;
  • Lc – длина стропильного бруса;
  • Lкс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.

Если в качестве кровельного материала используется черепица или мягкое покрытие в рулонах, то длина скатов станет на 0,6–0,8 м меньше.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.

Видео: стропильная система двускатной крыши

https://youtube.com/watch?v=fOlIW8FXVP8

Как рассчитать длину стропил вальмовой крыши

Несмотря на разнообразие типов крыш, их конструкция состоит из одних и тех же элементов стропильной системы. Для крыш вальмового типа:

  1. Коньковая опорная балка или коньковый брус — является несущим элементом конструкции кровли вальмового типа. К нему выполняется крепление диагональных стропил. Длина бруса рассчитывается по формуле: Lконька = L — D, где L и D равны длине и ширине сторон здания.
  2. Центральное стропило — брус, который располагается по краю стропильной системы и формирует угол наклона фронтонного ската крыши. Верхним краем упирается в коньковый брус. Длина центральных стропил рассчитывается по формуле: Lцентр.стропил = h2 + d2, где h — высота конька, а d — расстояние от торца конька до стены.

    Центральное стропило вальмовой крышиВ вальмовой крыше есть несколько типов стропил

  3. Промежуточные или рядовые стропила — образуют поверхность трапециевидного ската. Устанавливаются согласно рассчитанному шагу. Длина рядовых стропил рассчитывается по аналогичной формуле для центральных стропил.
  4. Диагональные стропила (боковые, рёбра, накосные или угловые стропила) — стропильный брус, который верхним краем упирается в торец конька, а нижней частью — в угол дома. Диагональные стропила обуславливают форму скатов кровли. Длина диагональных стропил рассчитывается по формуле: Lдиаг. стропил=√(L2+d2), где L — длина центрального стропила, а d — расстояние от нижней части стропильного бруса до угла дома.

    Размеры вальмовой крышиДля строительства вальмовой крыши нужно расчитать размеры каждого стропила в отдельности

  5. Нарожники или короткие стропила — короткий стропильный брус, который верхним концом монтируется к диагональному стропилу и формирует угловую часть трапециевидного ската. Длина нарожников рассчитывается по следующим формулам:
    • первый нарожник L1 = 2L/3, где L — длина промежуточного стропила;
    • следующий нарожник L2 = L/3, где L — длина промежуточного стропила.
  6. Расчёт необходимого удлинения стропил для образования свеса карниза выполняется по формуле DL = k/cosα, где k — расстояние от края свеса карниза до стены, cosα – косинус угла наклона кровли.
  7. Угол наклона рядовых стропил определяется по формуле Β = 9о — α, где α – угол наклона ската кровли.

Видео: стропильная система вальмовой крыши

Что влияет на угол наклона стропил

Например, наклон односкатной кровли равен порядка 9–20о, и зависит от:

  • типа кровельного материала;
  • климата в регионе;
  • функциональных свойств строения.

В случае, когда у кровли имеется два, три или четыре ската, то кроме географии строительства влияние будет оказывать и назначение чердачного помещения. Когда назначение чердака будет состоять в хранении различного имущества, то большая высота не требуется, а в случае использования в качестве жилого помещения потребуется оборудование высокой крыши с большим углом наклона. Отсюда и вытекает:

  • внешний вид фасадной части дома;
  • применяемый материал кровли;
  • влияние погодных условий.

Естественно, что для местности с сильным ветром оптимальным выбором будет крыша с малым углом наклона — для снижения ветровой нагрузки на конструкцию. Это относится и к регионам с жарким климатом, где зачастую количество осадков минимально. В областях с большим количеством осадков (снег, град, дождь) требуется максимальный угол наклона кровли, который может составлять до 60о. Такая величина угла наклона минимизирует снеговую нагрузку.

Угол наклона крышиУгол наклона ската любой крыши во многом зависит от особенностей климата

В итоге для правильного расчёта угла наклона кровли требуется учитывать все вышеуказанные факторы, поэтому расчёт будет вестись в диапазоне величин от 9о до 60о. Очень часто результат расчётов показывает, что идеальный угол наклона лежит в пределах от 20о до 40о. При этих значениях допускается применение почти всех типов кровельных материалов — профнастила, металлочерепицы, шифера и прочих. Но следует учесть, что каждый кровельный материал также имеет свои требования к конструкции крыш.

Не имея в распоряжении размеров стропил нельзя начать возведение крыши. Отнеситесь к данному вопросу со всей серьёзностью. Не ограничивайтесь только расчётами стропильной системы, выбором её конструкции и определением действующих нагрузок. Строительство дома является цельным проектом, в котором все взаимосвязано. Ни в коем случае не следует рассматривать по отдельности такие элементы, как фундамент, несущая конструкция стен, стропила, кровля. Качественный проект обязательно учитывает все факторы комплексно. И если планируется строительство жилья для собственных нужд, то лучшим решением станет обращение к специалистам, которые решат насущные вопросы и выполнят проектирование и строительство без ошибок.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системыКалькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Калькулятор расчёта высоты конька стропильной системы

Перейти к расчётам

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

крепления для стропил

Характерные примеры для расчета высоты конька для различных стропильных системХарактерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

  • Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
  • Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

  • По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
  • По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

3e3ec3d97fda867447c6cf1d1fbb4817Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной, двускатной, вальмовой, шатровой – в отдельных публикациях нашего портала.

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Для изготовления стропильных ног применяется качественный пиломатериал определенного сечения. Его прочностных характеристик должно быть гарантированно достаточно для того, чтобы конструкция крыши могла противостоять всем выпадающим на нее нагрузкам.

Калькулятор расчета нагрузки на стропила для определения их оптимального сеченияКалькулятор расчета нагрузки на стропила для определения их оптимального сечения

Чтобы определиться с этим параметром, придется провести некоторые вычисления. Посильную помощь сможет оказать калькулятор расчета нагрузки на стропила для определения оптимального сечения пиломатериала для их изготовления.

Цены на крепления для стропил

крепления для стропил

Необходимые пояснения по проведению расчетов будут приведены ниже.

Калькулятор расчета нагрузки на стропила для определения оптимального сечения

Перейти к расчётам

Алгоритм проведения расчета сечения стропильных ног

Работа будет строиться в два этапа. Вначале с помощью калькулятора будет определена распределенная нагрузка на 1 погонный метр стропильной ноги. Затем, по приложенной таблице, можно будет подобрать оптимальный размер бруса для изготовления стропила.

Шаг первый – расчет распределенной нагрузки на стропильные ноги

Калькулятор расчёта запросит следующие значения:

  • Угол уклона ската. Эта величина напрямую связана с уровнями внешних нагрузок на кровлю – снеговую и ветровую.

С крутизной ската и, соответственно, с высотой конька (конькового узла) поможет разобраться специальный калькулятор, к которому ведет ссылка.

  • Тип планируемого кровельного покрытия. Естественно, что различные покрытия имеют собственную массу, которая предопределяет статическую нагрузку на стропильную систему. В калькуляторе уже учтены не только весовые характеристики различных покрытий, но и материалы обрешетки и утепления кровли.
  • Необходимо указать зону своего региона по уровню возможной снеговой нагрузки. Ее несложно определить по расположенной ниже карте-схеме:
Карта-схема для определения своей зоны по уровню снеговой нагрузкиКарта-схема для определения своей зоны по уровню снеговой нагрузки
  • Аналогичным образом определяется и зона по уровню ветрового давления – для этого существует своя карта-схема.
Карта-схема для определения зоны по степени ветрового воздействия на кровлюКарта-схема для определения зоны по степени ветрового воздействия на кровлю
  • Необходимо учесть особенности расположения здания на местности. Для этого нужно оценить его «окружение» и выбрать одну из трех предлагаемых зон, «А», «Б» или «В».

При этом есть нюанс. Все естественные или искусственные преграды для ветра могут приниматься в расчет только в том случае, если они расположены на расстоянии от дома, не превышающем величины 30×Н, где Н – это высота здания по коньку. Например, для здания высотой 7 метров получается круг с радиусом 210 метров. Если преграды расположены дальше, то это будет считаться открытой местностью.

  • Наконец, потребуется внести высоту дома в метрах (по коньку).
  • Последнее окно калькулятора – шаг установки стропильных ног. Чем чащи они устанавливаются – тем меньше будет распределенная нагрузка, выпадающая на каждую из них, но при этом, естественно, увеличивается их количество.  Можно «поиграть» значением шага, чтобы проследить динамику изменения распределенной нагрузки – так появится возможность выбрать оптимальное значение для дальнейшего определения сечения стропил.
Шаг второй – определение сечения стропильной ноги

Итак, имеется значение распределённой нагрузки, выпадающей на погонный метр стропильной ноги. Наверняка, заранее была рассчитана и длина стропила (если нет, то рекомендуется перейти к соответствующему калькулятору). С этими данными уже можно войти в таблицу для определения сечения бруса.

Таблица для определения оптимального сечения бруса для изготовления стропильных ногТаблица для определения оптимального сечения бруса для изготовления стропильных ног

Есть еще один нюанс. Если стропила получаются слишком длинными, то для повышения их жесткости часто предусматриваются дополнительные усиливающие элементы системы – стойки (бабки) или подкосы. Они позволяют уменьшить расстояние «свободного пролета», то есть между соседними точками опоры. Именно это значение и будет необходимо для вхождения в таблицу.

На иллюстрации стрелками показан пример определения сечения стропила для распределенной нагрузки в 75 кг/погонный метр и с расстоянием между точками опоры в 5 метров. В левой части таблицы можно взять любое из предлагаемых значений, которое покажется удобнее: доски или брусья с минимальными сечениями: 40×200; 50×190; 60×180; 70×170; 80×160; 90×150; 100×140. Кроме того, можно использовать и бревно с диаметром 140 мм.

OLYMPUS DIGITAL CAMERAСтропила – основные несущие элементы конструкции крыши

От их качества и правильности расчета зависят долговечность и надежность всей кровельной конструкции в целом. Много важной информации по этому вопросу содержит статья нашего портала «Стропила своими руками».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
