Расчет системы отопления частного дома: формулы и примеры
Отопление частного дома – необходимый элемент комфортабельного жилья. Согласитесь, что к обустройству отопительного комплекса следует подходить внимательно, т.к. ошибки обойдутся недешево. Но вы никогда не занимались подобными вычислениями и не знаете как правильно их выполнять?
Мы поможем вам – в нашей статье подробно рассмотрим, как делается расчет системы отопления частного дома для эффективного восполнения потерь тепла в зимние месяцы.
Приведем конкретные примеры, дополнив материал статьи наглядными фото и полезными видеосоветами, а также актуальными таблицами с показателями и коэффициентами, необходимыми для вычислений.
Содержание статьи:
Теплопотери частного дома
Здание теряет тепло из-за разности температур воздуха внутри и вне дома. Теплопотери тем выше, чем более значительна площадь ограждающих конструкций здания (окон, кровли, стен, фундамента).
Также связаны с материалами ограждающих конструкций и их размерами. К примеру, теплопотери тонких стен больше, чем толстых.
Галерея изображений
Фото из

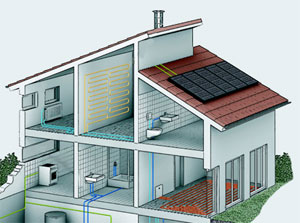

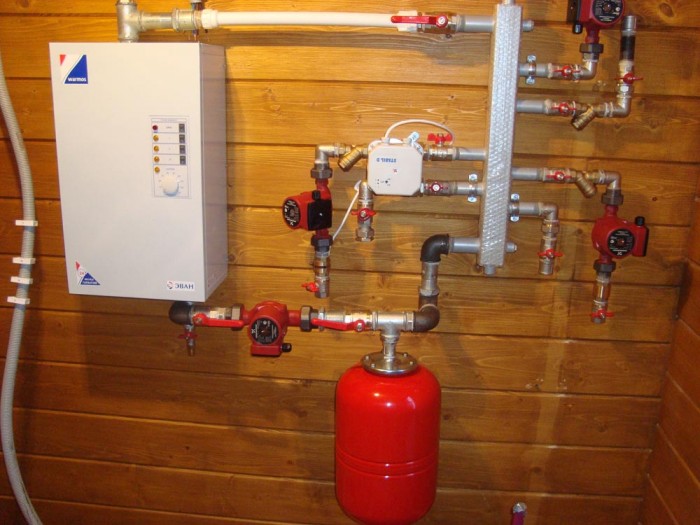

Система отопления частного дома с двумя агрегатами
Вариант отопления в бревенчатом доме
Поступление воздуха и утечки тепла через окна и двери
Система вентиляции с поставкой свежего воздуха

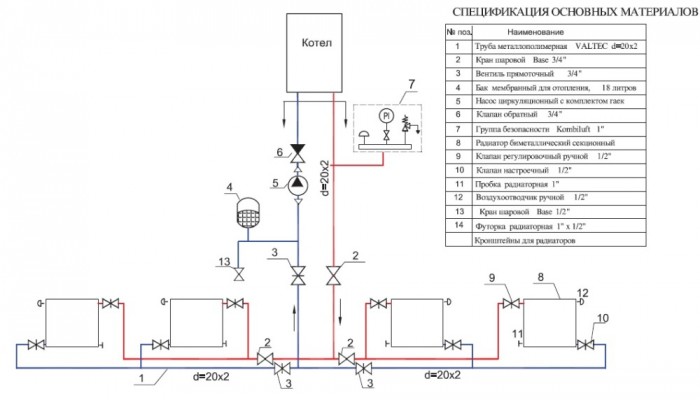

Схема устройства ГВС и отопления
Подбор котла по типу топлива
Варианты прокладки контуров отопления
Открытый вариант отопления
Эффективный для частного дома обязательно учитывает материалы, использованные при постройке ограждающих конструкций.
Например, при равной толщине стены из дерева и кирпича проводят тепло с разной интенсивностью – теплопотери через деревянные конструкции идут медленнее. Одни материалы пропускают тепло лучше (металл, кирпич, бетон), другие хуже (дерево, минвата, пенополистирол).
Атмосфера внутри жилой постройки косвенно связана с внешней воздушной средой. Стены, проемы окон и дверей, крыша и фундамент зимой передают тепло из дома наружу, поставляя взамен холод. На них приходится 70-90% от общих теплопотерь коттеджа.


Стены, крыша, окна и двери – все пропускает тепло зимой наружу. Тепловизор наглядно покажет утечки тепла
Постоянная утечка тепловой энергии за отопительный сезон происходит также через вентиляцию и канализацию.
При расчете теплопотерь постройки ИЖС эти данные обычно не учитывают. Но включение в общий тепловой расчет дома потерь тепла через канализационную и вентиляционную системы – решение все же правильное.


Существенно снизить утечки тепла, проходящие через строительные конструкции, дверные/оконные проемы сможет грамотно устроенная система теплоизоляции
Выполнить расчёт автономного контура отопления загородного дома без оценки теплопотерь его ограждающих конструкций невозможно. Точнее, не получится , достаточную для обогрева коттеджа в самые лютые заморозки.
Анализ реального расхода тепловой энергии через стены позволит сравнить затраты на котловое оборудование и топливо с расходами на теплоизоляцию ограждающих конструкций.
Ведь чем более энергоэффективен дом, т.е. чем меньше тепловой энергии он теряет в зимние месяцы, тем меньше расходы на приобретение топлива.
Для грамотного расчета системы отопления потребуется распространенных строительных материалов.


Таблица значений коэффициента теплопроводности различных строительных материалов, наиболее часто применяемых при возведен
Расчет потерь тепла через стены
На примере условного двухэтажного коттеджа рассчитаем теплопотери через его стеновые конструкции.
Исходные данные:
- квадратная «коробка» с фасадными стенами шириной 12 м и высотой 7 м;
- в стенах 16 проемов, площадь каждого 2,5 м2;
- материал фасадных стен – полнотелый кирпич керамический;
- толщина стены – 2 кирпича.
Далее проведем вычисление группы показателей, из которых и складывается общее значение потерь тепла через стены.
Показатель сопротивления теплопередачи
Чтобы выяснить показатель сопротивления теплопередачи для фасадной стены, нужно разделить толщину стенового материала на его коэффициент теплопроводности.
Для ряда конструкционных материалов данные по коэффициенту теплопроводности представлены на изображениях выше и ниже.


Для точных расчетов потребуется коэффициент теплопроводности указанных в таблице теплоизоляционных материалов, применяемых в строительстве
Наша условная стена выстроена из керамического полнотелого кирпича, коэффициент теплопроводности которого – 0,56 Вт/м·оС. Ее толщина с учетом кладки на ЦПР – 0,51 м. Разделив толщину стены на коэффициент теплопроводности кирпича, получаем сопротивление теплопередаче стены:
0,51 : 0,56 = 0,91 Вт/м2×оС
Результат деления округляем до двух знаков после запятой, в более точных данных по сопротивлению теплопередачи потребности нет.
Площадь внешних стен
Поскольку примером выбрано квадратное здание, площадь его стен определяется умножением ширины на высоту одной стены, затем на число внешних стен:
12 · 7 · 4 = 336 м2
Итак, нам известна площадь фасадных стен. Но как же проемы окон и дверей, занимающие вместе 40 м2 (2,5·16=40 м2) фасадной стены, нужно ли их учитывать?
Действительно, как же корректно рассчитать без учета сопротивления теплопередачи оконных и дверных конструкций.


Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления несущих стен
Если необходимо обсчитать теплопотери здания крупной площади или теплого дома (энергоэффективного) – да, учет коэффициентов теплопередачи оконных рам и входных дверей при расчете будет правильным.
Однако для малоэтажных построек ИЖС, возводимых из традиционных материалов, дверными и оконными проемами допустимо пренебречь. Т.е. не отнимать их площадь из общей площади фасадных стен.
Общие теплопотери стен
Выясняем потери тепла стены с ее одного квадратного метра при разнице температуры воздуха внутри и снаружи дома в один градус.
Для этого делим единицу на сопротивление теплопередачи стены, вычисленное ранее:
1 : 0,91 = 1,09 Вт/м2·оС
Зная теплопотери с квадратного метра периметра внешних стен, можно определить потери тепла при определенных уличных температурах.
К примеру, если в помещениях коттеджа температура +20 оС, а на улице -17 оС, разница температур составит 20+17=37 оС. В такой ситуации общие теплопотери стен нашего условного дома будут:
0,91 · 336 · 37 = 11313 Вт,
Где: 0,91 – сопротивление теплопередачи квадратного метра стены; 336 – площадь фасадных стен; 37 – разница температур комнатной и уличной атмосферы.


Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления пола/стен, для устройства сухой стяжки пола и выравнивания стен
Пересчитаем полученную величину теплопотерь в киловатт-часы, они удобнее для восприятия и последующих расчетов мощности отопительной системы.
Теплопотери стен в киловатт-часах
Вначале выясним, столько тепловой энергии уйдет через стены за один час при разнице температур в 37 оС.
Напоминаем, что расчет ведется для дома с конструкционными характеристиками, условно выбранными для демонстрационно-показательных вычислений:
11313 · 1 : 1000 = 11,313 кВт·ч,
Где: 11313 – величина теплопотерь, полученная ранее; 1 – час; 1000 – количество ватт в киловатте.


Коэффициент теплопроводности стройматериалов, применяемых для утепления стен и перекрытий
Для вычисления потерь тепла за сутки полученное значение теплопотерь за час умножаем на 24 часа:
11,313 · 24 = 271,512 кВт·ч
Для наглядности выясним потери тепловой энергии за полный отопительный сезон:
7 · 30 · 271,512 = 57017,52 кВт·ч,
Где: 7 – число месяцев в отопительном сезоне; 30 – количество дней в месяце; 271,512 – суточные теплопотери стен.
Итак, расчетные теплопотери дома с выбранными выше характеристиками ограждающих конструкций составят 57017,52 кВт·ч за семь месяцев отопительного сезона.
Учет влияния вентиляции частного дома
Расчет вентиляционных потерь тепла в отопительный сезон в качестве примера проведем для условного коттеджа квадратной формы, со стеной 12-ти метровой ширины и 7-ми метровой высоты.
Без учета мебели и внутренних стен внутренний объем атмосферы в этом здании составит:
12 · 12 · 7 = 1008 м3
При температуре воздуха +20 оС (норма в сезон отопления) его плотность равна 1,2047 кг/м3, а удельная теплоемкость 1,005 кДж/(кг·оС).
Вычислим массу атмосферы в доме:
1008 · 1,2047 = 1214,34 кг,
Где: 1008 – объем домашней атмосферы; 1,2047 – плотность воздуха при t +20 оС .


Таблица со значением коэффициента теплопроводности материалов, которые могут потребоваться при проведении точных расчетов
Предположим пятикратную смену воздушного объема в помещениях дома. Отметим, что точная свежего воздуха зависит от числа жильцов коттеджа.
При средней разнице температур между домом и улицей в отопительный сезон, равной 27 оС (20 оС домашняя, -7 оС внешняя атмосфера) за сутки на обогрев приточного холодного воздуха понадобиться тепловой энергии:
5 · 27 · 1214,34 · 1,005 = 164755,58 кДж,
Где: 5 – число смен воздуха в помещениях; 27 – разница температур комнатной и уличной атмосферы; 1214,34 – плотность воздуха при t +20 оС; 1,005 – удельная теплоемкость воздуха.
Переведем килоджоули в киловатт-часы, поделив значение на количество килоджоулей в одном киловатт-часе (3600):
164755,58 : 3600 = 45,76 кВт·ч
Выяснив затраты тепловой энергии на обогрев воздуха в доме при пятикратной его замене через приточную вентиляцию, можно рассчитать «воздушные» теплопотери за семимесячный отопительный сезон:
7 · 30 · 45,76 = 9609,6 кВт·ч,
Где: 7 – число «отапливаемых» месяцев; 30 – среднее число дней в месяце; 45,76 – суточные затраты тепловой энергии на нагрев приточного воздуха.
Вентиляционные (инфильтрационные) энергозатраты неизбежны, поскольку обновление воздуха в помещениях коттеджа жизненно необходимо.
Потребности нагрева сменяемой воздушной атмосферы в доме требуется вычислять, суммировать с теплопотерями через ограждающие конструкции и учитывать при выборе отопительного котла. Есть еще один вид тепловых энергозатрат, последний – канализационные теплопотери.
Затраты энергии на подготовку ГВС
Если в теплые месяцы из крана в коттедж поступает холодная вода, то в отопительный сезон она – ледяная, с температурой не выше +5 оС. Купание, мытье посуды и стирка невозможны без нагрева воды.
Набираемая в бачок унитаза вода контактирует через стенки с домашней атмосферой, забирая немного тепла. Что происходит с водой, нагретой путем сжигания не бесплатного топлива и потраченной на бытовые нужды? Ее сливают в канализацию.


Двухконтурный котел с бойлером косвенного нагрева, используемый как для нагрева теплоносителя, так и для поставки горячей воды в сооруженный для нее контур
Рассмотрим на примере. Семья из трех человек, предположим, расходует 17 м3 воды ежемесячно. 1000 кг/м3 – плотность воды, а 4,183 кДж/кг·оС – ее удельная теплоемкость.
Средняя температура нагрева воды, предназначенной для бытовых нужд, пусть будет +40 оС. Соответственно, разница средней температуры между поступающей в дом холодной водой (+5 оС) и нагретой в бойлере (+30 оС) получается 25 оС.
Для расчета канализационных теплопотерь считаем:
17 · 1000 · 25 · 4,183 = 1777775 кДж,
Где: 17 – месячный объем расхода воды; 1000 – плотность воды; 25 – разница температур холодной и нагретой воды; 4,183 – удельная теплоемкость воды;
Для пересчета килоджоулей в более понятные киловатт-часы:
1777775 : 3600 = 493,82 кВт·ч
Таким образом, за семимесячный период отопительного сезона в канализацию уходит тепловая энергия в объеме:
493,82 · 7 = 3456,74 кВт·ч
Расход тепловой энергии на нагрев воды для гигиенических нужд невелик, в сравнении с теплопотерями через стены и вентиляцию. Но это ведь тоже энергозатраты, нагружающие отопительный котел или бойлер и вызывающие расход топлива.

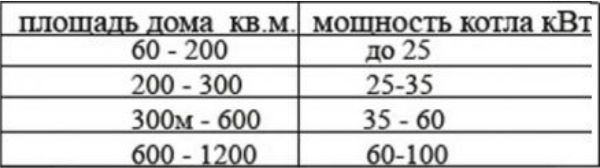

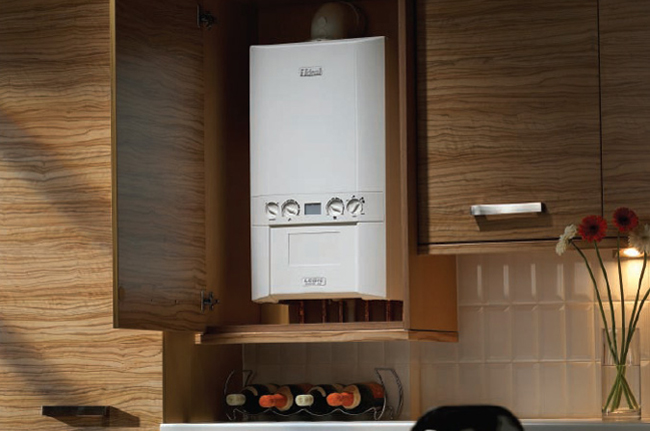

Расчет мощности отопительного котла
Котел в составе системы отопления предназначен для компенсации теплопотерь здания. А также, в случае или при оснащении котла бойлером косвенного нагрева, для согревания воды на гигиенические нужды.
Вычислив суточные потери тепла и расход теплой воды «на канализацию», можно точно определить необходимую мощность котла для коттеджа определенной площади и характеристик ограждающих конструкций.


Одноконтурный котел производит только нагрев теплоносителя для отопительной системы
Для определения мощности котла отопления необходимо рассчитать затраты тепловой энергии дома через фасадные стены и на нагрев сменяемой воздушной атмосферы внутренних помещений.
Требуются данные по теплопотерям в киловатт-часах за сутки – в случае условного дома, обсчитанного в качестве примера, это:
271,512 + 45,76 = 317,272 кВт·ч,
Где: 271,512 – суточные потери тепла внешними стенами; 45,76 – суточные теплопотери на нагрев приточного воздуха.
Соответственно, необходимая отопительная мощность котла будет:
317,272 : 24 (часа) = 13,22 кВт
Однако такой котел окажется под постоянно высокой нагрузкой, снижающей его срок службы. И в особенно морозные дни расчетной мощности котла будет недостаточно, поскольку при высоком перепаде температур между комнатной и уличной атмосферами резко возрастут теплопотери здания.
Поэтому по усредненному расчету затрат тепловой энергии не стоит – он с сильными морозами может и не справиться.
Рациональным будет увеличить требуемую мощность котлового оборудования на 20%:
13,22 · 0,2 + 13,22 = 15,86 кВт
Для вычисления требуемой мощности второго контура котла, греющего воду для мытья посуды, купания и т.п., нужно разделить месячное потребление тепла «канализационных» теплопотерь на число дней в месяце и на 24 часа:
493,82 : 30 : 24 = 0,68 кВт
По итогам расчетов оптимальная мощность котла для коттеджа-примера равна 15,86 кВт для отопительного контура и 0,68 кВт для нагревательного контура.
Выбор радиаторов отопления
Традиционно рекомендовано выбирать по площади отапливаемой комнаты, причем с 15-20% завышением мощностных потребностей на всякий случай.
На примере рассмотрим, насколько корректна методика выбора радиатора «10 м2 площади – 1,2 кВт».


Тепловая мощность радиаторов зависит от способа их подключения, что необходимо учитывать при проведении расчетов системы отопления
Исходные данные: угловая комната на первом уровне двухэтажного дома ИЖС; внешняя стена из двухрядной кладки керамического кирпича; ширина комнаты 3 м, длина 4 м, высота потолка 3 м.
По упрощенной схеме выбора предлагается рассчитать площадь помещения, считаем:
3 (ширина) · 4 (длина) = 12 м2
Т.е. необходимая мощность радиатора отопления с 20% надбавкой получается 14,4 кВт. А теперь посчитаем мощностные параметры отопительного радиатора на основании теплопотерь комнаты.
Фактически площадь комнаты влияет на потери тепловой энергии меньше, чем площадь ее стен, выходящих одной стороной наружу здания (фасадных).
Поэтому считать будем именно площадь «уличных» стен, имеющихся в комнате:
3 (ширина) · 3 (высота) + 4 (длина) · 3 (высота) = 21 м2
Зная площадь стен, передающих тепло «на улицу», рассчитаем теплопотери при разнице комнатной и уличной температуры в 30о (в доме +18 оС, снаружи -12 оС), причем сразу в киловатт-часах:
0,91 · 21 · 30 : 1000 = 0,57 кВт,
Где: 0,91 – сопротивление теплопередачи м2 комнатных стен, выходящих «на улицу»; 21 – площадь «уличных» стен; 30 – разница температур внутри и снаружи дома; 1000 – число ватт в киловатте.


Согласно строительным стандартам приборы отопления располагают в местах максимальных теплопотерь. Например, радиаторы устанавливаются под оконными проемами, тепловые пушки – над входом в дом. В угловых комнатах батареи устанавливаются на глухие стены, подверженные максимальному воздействию ветров
Выходит, что для компенсации потерь тепла через фасадные стены данной конструкции, при 30о разнице температур в доме и на улице достаточно отопления мощностью 0,57 кВт·ч. Увеличим необходимую мощность на 20, даже на 30% – получаем 0,74 кВт·ч.
Таким образом, реальные мощностные потребности отопления могут быть значительно ниже, чем торговая схема «1,2 кВт на квадратный метр площади помещения».
Причем корректное вычисление необходимых мощностей отопительных радиаторов позволит сократить объем , что уменьшит нагрузку на котел и расходы на топливо.
Выводы и полезное видео по теме
Куда уходит тепло из дома – ответы предоставляет наглядный видеоролик:
В видеоролике рассмотрен порядок расчета теплопотерь дома через ограждающие конструкции. Зная потери тепла, получится точно рассчитать мощности отопительной системы:
Подробное видео о принципах подбора мощностных характеристик котла отопления смотрите ниже:
Выработка тепла ежегодно дорожает – растут цены на топливо. А тепла постоянно не хватает. Относиться безразлично к энергозатратам коттеджа нельзя – это совершенно невыгодно.
С одной стороны каждый новый сезон отопления обходится домовладельцу дороже и дороже. С другой стороны утепление стен, фундамента и кровли загородного стоит хороших денег. Однако чем меньше тепла уйдет из здания, тем дешевле будет его отапливать.
Сохранение тепла в помещениях дома – основная задача отопительной системы в зимние месяцы. Выбор мощности отопительного котла зависит от состояния дома и от качества утепления его ограждающих конструкций. Принцип «киловатт на 10 квадратов площади» работает в коттедже среднего состояния фасадов, кровли и фундамента.
Вы самостоятельно рассчитывали систему отопления для своего дома? Или заметили несоответствие вычислений, приведенных в статье? Поделитесь своим практическим опытом или объемом теоретических знаний, оставив комментарий в блоке под этой статьей.
Система водяного отопления. Расчет в Excel.
Опубликовано 30 Окт 2013
Рубрика: Теплотехника | 24 комментария
Сегодняшняя тема – система водяного отопления и основополагающие принципы ее расчета. Тема фундаментальная. Ознакомившись с материалом, вы получите ключ к пониманию как выполнять расчет водяного отопления любого объекта! Прочитайте очень внимательно…
…всю статью! Я попытался разложить весь материал на элементарные для простоты восприятия «ступени». Делая шаг за шагом по «ступеням» этой своеобразной «лестницы познания», вы сможете легко достичь «вершины»!
Информация, изложенная в этой статье, не является «открытием Америки». Если вам доступно рассказали об этом когда-то преподаватели, или вы прочитали по этой тематике хорошую книгу – и все поняли, то вам, несомненно, повезло. Так случилось, что мне пришлось доходить до понимания этих, в общем-то, элементарных моментов теплотехники через значительное количество книг с иногда противоречивой и запутанной информацией. В большей степени знания пришли через практические опыты на проектируемых и действующих системах отопления завода металлоконструкций, мебельной фабрики, встроенного магазина, двух больших торговых комплексов и десятка более мелких объектов.
Укрупненный расчет в Excel системы водяного отопления.
Рассмотрим принцип действия и расчет водяного отопления на достаточно абстрактном и простом примере. Идеализированные примеры позволяют, не отвлекаясь на рутинные громоздкие, но, по сути, элементарные вычисления, сосредоточить все внимание на главных принципиально важных вещах.
Есть в русском языке заимствованное из английского языка слово «бокс», которое очень хорошо подходит в нашем случае для названия широкого круга объектов. Итак, будем отапливать бокс!
Условия задачи:
Герметичный бокс (коробка, ящик, вагончик, гараж, помещение, здание, корпус, …) в виде параллелепипеда длиной l, шириной b и высотой h заполнен воздухом, температура которого tвр /внутренняя расчетная температура/. Стенки бокса имеют толщину
δ и все сделаны из одного материала, имеющего коэффициент теплопроводности λ.Со всех шести сторон бокс окружает воздушная среда с температурой tн /наружная температура/.
Слово «среда» в данном случае имеет следующий смысл: масса воздуха в боксе и размеры бокса настолько малы по сравнению с массой и размерами окружающей воздушной среды, что любые изменения внутренней температуры воздуха tв никак не могут повлиять на изменение температуры воздуха снаружи tн.
Внутрь бокса заведены две трубы, к которым подключен установленный внутри прибор отопления (радиатор, конвектор, регистр). По одной из труб в прибор отопления подается от котла — источника теплоснабжения — горячая вода с температурой tп /температура подачи/. По второй трубе вода, отдавшая часть тепла и остывшая до температуры tо /температура обратки/, возвращается в котел. Расход воды при этом
Рассматривать источник теплоснабжения и подводящие теплотрассы мы в этой задаче не будем, а примем, что на входе в бокс всегда тепловой энергии в избытке и мы можем брать ровно столько, сколько необходимо, например, при помощи автоматизированного узла подачи и учета тепловой энергии.
Дополнительно известны коэффициенты теплообмена на внутренних и наружных поверхностях ограждений α1 и α2.
Задан и показатель нелинейности теплоотдачи приборов системы отопления n.
Схема задачи изображена на рисунке, расположенном ниже этого текста. Передняя стенка бокса условно не показана. Габаритные размеры бокса отличаются от расчетных на величину толщины стенок δ. То есть, расчетные плоскости находятся посередине толщины ограждений!
Требуется:
1. Найти расчетные теплопотери бокса и соответствующую им расчетную мощность системы водяного отопления
Nр.2. При заданных расчетных температурах теплоносителя tпр и tор определить его расчетный расход через систему Gр.
3. Рассчитать теплопотери бокса и соответствующую им мощность водяной системы отопления N для температур наружного воздуха tн, отличных от расчетной температуры tнр.
4. Рассчитать температуры теплоносителя – воды – на подаче tп и в обратке tо, которые обеспечат поддержание внутри бокса неизменной расчетной температуры воздуха tвр, при неизменном расчетном расходе Gр для различных температур наружного воздуха tн.
Расчет будем выполнять в программе MS Excel или в программе OOo Calc.
С общими правилами форматирования — использования различных цветов для заливки ячеек и окраски шрифтов — таблиц
Исходные данные:
1. Длину бокса l (м) заносим
в ячейку D3: 10,000
2. Ширину бокса b (м) записываем
в ячейку D4: 5,000
3. Высоту бокса h (м) вводим
в ячейку D5: 3,000
4. Толщину стенок бокса δ (м) вписываем
в ячейку D6: 0,250
При разности температур воздуха внутри бокса и снаружи начинается теплообмен, который включает в себя три этапа: передачу тепла от внутреннего воздуха внутренней стенке ограждения (характеризуется коэффициентом α1), передачу тепла через материал стенки (характеризуется коэффициентом λ) и передачу тепла наружному воздуху от внешней стенки ограждения (характеризуется коэффициентом
α2).5. Коэффициент теплообмена на внутренней поверхности ограждения α1 (Вт/(м2*˚С)) заносим
в ячейку D7: 8,700
6. Коэффициент теплопроводности материала ограждения (древесина – сосна) λ (Вт/(м*˚С)) заносим
в ячейку D8: 0,140
7. Коэффициент теплообмена на внешней поверхности ограждения α2 (Вт/(м2*˚С)) заносим
в ячейку D9: 23,000
Термин «расчетная» температура внутреннего или наружного воздуха не означает, что их нужно рассчитывать. Он означает, что эти температуры задаются для расчетов, являются исходными данными для последующих расчетов!
8. Итак, мы хотим поддерживать внутри бокса неизменную температуру воздуха tвр (˚С). Записываем
в ячейку D10: 20,0
9.
в ячейку D11: -37,0
Зная характеристики теплоисточника, записываем расчетные параметры теплоносителя, которые должны быть выданы при расчетной температуре наружного воздуха!
10. Расчетную температуру воды на подаче tпр (˚С) вводим
в ячейку D12: 90,0
11. Расчетную температуру воды на обратке tор (˚С) вводим
в ячейку D13: 70,0

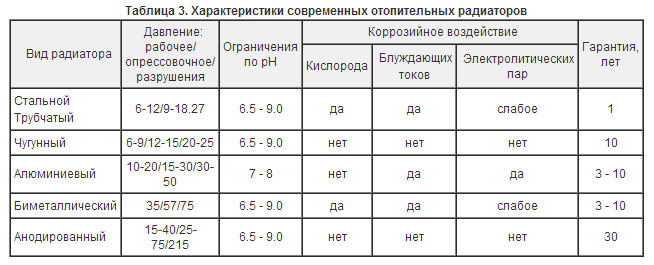

Различные приборы, применяемые для систем отопления, – батареи, радиаторы, регистры, конвекторы – имеют различную теплоотдачу при разных схемах подключения и разных температурных режимах. Коэффициент n характеризует нелинейность теплоотдачи каждого конкретного типа прибора и определяется заводом-изготовителем. Чем больше коэффициент n, тем быстрее уменьшается теплоотдача прибора при низкотемпературных режимах и быстрее увеличивается при высокотемпературных режимах отопления!
12. Показатель нелинейности теплоотдачи приборов системы отопления (усредненное значение в нашем примере) n записываем
в ячейку D14: 1,30
Результаты расчетов:
13. Общую площадь стенок ограждения A (м2) вычисляем
в ячейке D16: =2*(D3*D4+D3*D5+D4*D5) =190,000
A=2*(l*b+l*h+b*h)
14. Коэффициент теплопередачи стенки ограждения k (Вт/(м2*˚С)) рассчитываем
в ячейке D17: =1/(1/D7+D6/D8+1/D9) =0,514
k=1/(1/α1+
15. Расчетные теплопотери бокса Nр (КВт и ГКал/час) определяем
в ячейке D18: =D16*D17*(D10-D11)/1000 =5,571
и в ячейке D19: =D18*0,85985/1000=0,004790
Nр=A*k*(tвр-tнр)
Для равновесия системы количество тепла, потерянного в окружающую среду должно быть равно количеству тепла, поступившему от источника теплоснабжения! Поэтому расчетная мощность системы отопления и расчетные потери тепла – это одна и та же величина!
16. Расчетный температурный напор θр (˚С) считаем
в ячейке D20: =(D12-D13)/LN ((D12-D10)/(D13-D10)) =59,4
θр=(tпр–tор)/
ln((tпр–tвр)/(tор–tвр))17. Расчетный расход воды через систему Gр (т/час) вычисляем
в ячейке D21: =D19/(D12-D13)*1000 =0,239
Gр=Nр/(tпр–tор)
Далее выполним моделирование работы системы отопления при различных температурах наружного воздуха.
18. Температуру наружного воздуха tн (˚С) заносим
в ячейку I15: -40,0
19. Теплопотери бокса и мощность системы отопления N (КВт и ГКал/час) при температуре наружного воздуха tн=-40˚С считаем
в ячейке I16: =$D$16*$D$17*($D$10-I15)/1000 =5,864
N=A*k*(tвр— tн)
20. Температурный напор θ (˚С) считаем для температуры наружного воздуха tн=-40˚С
в ячейке I18: =$D$20*(I16/$D$18)^(1/$D$14) =61,8
θ=θр*(N/Nр)^(1/n)
и просто пока записываем формулу
в ячейку I19: =(I20-I21)/LN ((I20-$D$10)/(I21-$D$10))
θ=(tп–tо)/ln((tп–tвр)/(tо–tвр))
В этом уравнении две неизвестные.
Первая — температура воды на подаче tп, которая при температуре наружного воздуха tн=-40˚С обеспечит при расчетном расходе Gр=0,239т/час расчетную температуру воздуха внутри бокса tвр=+20˚С.
Вторая — температура воды на обратке tо, которая в результате работы системы водяного отопления установится.
Чтобы найти эти две неизвестные, необходимо составить и решить систему из двух уравнений! Одно уравнение есть, составляем второе.
22. Температура воды на обратке tо (˚С), которая установится в результате остывания воды в системе отопления с расчетным расходом Gр=0,239т/час от пока неопределенной температуры воды на подаче tп. При этом расчетная температуру воздуха внутри бокса будет стабильно равной tвр=+20˚С при температуре наружного воздуха tн=-40˚С. Записываем формулу
в ячейку I21: =I20-1000*I17/$D$21
tо=tп— N/Gр
Это второе уравнение. В нем те же две неизвестные.
Итак, имеем систему из двух уравнений, одно из которых – нелинейное трансцендентное. Как решать такие уравнения я подробно рассказал в статье «Трансцендентные уравнения? «Подбор параметра» в Excel!». Но нам сейчас необходимо решить систему уравнений…
21. Делаем так:
— «становимся мышью» на ячейку I19 (активируем эту ячейку)
— вызываем: «Сервис» — «Подбор параметра…»
— пишем в окне «Подбор параметра»:
Установить в ячейке: I19
Значение: 61,8 (переписываем значение из ячейки I18)
Изменяя значение ячейки: I20
— жмем на кнопку ОК
— в появившемся окне «Результат подбора параметра» читаем:
Подбор параметра для ячейки I19.
Решение найдено.
Подбираемое значение: 61,8
Текущее значение: 61,8
— жмем ОК
Считываем результаты — температуру воды на подаче tп (˚С) и температуру воды на обратке tо (˚С) соответственно
в ячейке I20: =92,9
и в ячейке I21: =I20-1000*I17/$D$21 =71,9
Далее повторяем п.18 – п.22 для других температур наружного воздуха и на этом расчет в Excel завершаем.
Замечания и выводы:
Я постоянно напоминал по ходу статьи, что расход воды, определенный для расчетных температур не изменяется и при любых других температурах наружного воздуха! Изменение количества подаваемого тепла производится изменением температуры теплоносителя – воды – на подаче. Этот способ называется качественным регулированием теплоснабжения и является «правильным»! Однако, изменить количество подаваемого тепла можно и изменяя расход теплоносителя в системе. Этот способ называется количественным регулированием и является «не совсем правильным» или «совсем не правильным».
Если система отопления сложная, разветвленная, то, конечно, проще просчитать и отрегулировать гидравлику системы на один постоянный расход! При значительных изменениях расхода во время эксплуатации иногда вообще невозможно сбалансировать систему. Поэтому практику регулировки отопления закрыванием-открыванием задвижек считаю порочной и могу рекомендовать к использованию лишь в исключительных случаях! (Вы скажите — «У нас у многих вся страна – исключительный случай!», и я буду вынужден согласиться.)
Что показывают температурные графики, изображенные на рисунке выше? Они показывают, например, что при температуре наружного воздуха tн=-20˚С для того, чтобы внутри бокса температура воздуха стабильно оставалась равной tвр=+20˚С при неизменном расходе теплоносителя Gр=0,239 т/час последний должен иметь температуру на входе в систему tп=+72,7˚С. В установившемся режиме температура воды на выходе из системы отопления будет равна tо=+58,6˚С.
Бокс из примера я умышленно со всех сторон оградил однотипным (деревянным) ограждением одной толщины для простоты расчета потерь тепла. В реальных жизненных примерах у объектов, как правило, ограждения имеют сложную геометрию, вырезы под окна, двери и сами сделаны из нескольких слоев различных материалов. К тому же часть ограждающих конструкций может примыкать к другим объектам или земле. Примеры расчета теплопотерь реального здания, помещения постараемся рассмотреть в ближайших статьях рубрики «Теплотехника».
Для получения информации о выходе новых статей и для скачивания рабочих файлов программ прошу Вас подписаться на анонсы в окне, расположенном в конце статьи или в окне вверху страницы.
После ввода адреса своей электронной почты и нажатия на кнопку «Получать анонсы статей» не забудьте подтвердить подписку кликом по ссылке в письме, которое тут же придет к вам на указанную почту (иногда — в папку «Спам» зависит от ваших индивидуальных настроек почты)!
Я не упомянул в статье ни одного СНиПа или ГОСТа, регламентирующего расчеты в рассмотренной области, хотя они, конечно, есть. Специалисты – теплотехники их знают, для них они «настольные книги». Неспециалисты из жизненного опыта решат, какая расчетная температура наружного воздуха для их географического района и какой должна быть расчетная температура воздуха внутри интересующего их объекта, или найдут легко эти значения в Интернете (включая коэффициенты теплопроводности материалов ограждений)…
Главной моей целью при написании этой статьи было доходчиво и понятно донести основы расчетов теплопотерь объектов типа бокс (ограждающие конструкции и воздух внутри) и понимание основ расчетов систем водяного отопления. Насколько это удалось – решит для себя каждый из Вас, уважаемые читатели! А я надеюсь узнать об этом по Вашим комментариям к статье!
Прошу уважающих труд автора скачивать файл после подписки на анонсы статей!
Ссылка на скачивание файла: raschet-vodyanogo-otopleniya (xls 41,5KB).
Другие статьи автора блога
На главную
Статьи с близкой тематикой
Отзывы
Расчет водяного отопления: пример расчета теплового баланса
Использование воды в качестве теплоносителя в системе отопления – один из самых популярных вариантов обеспечить свой дом теплом в холодное время года. Нужно лишь правильно спроектировать, а затем выполнить монтаж системы. Иначе отопление будет неэффективным при высоких затратах топлива, что, согласитесь, крайне неинтересно при сегодняшних ценах на энергоресурсы.
Осуществить самостоятельно расчет водяного отопления (далее – СВО) без использования профильных программ невозможно, поскольку в вычислениях используются сложные выражения, определить значения которых с помощью обычного калькулятора нельзя. В этой статье мы подробно разберем алгоритм выполнения вычислений, приведем применяемые формулы, рассмотрев ход выполнения расчетов на конкретном примере.
Изложенный материал дополним таблицами со значениями и справочными показателями, которые нужны при проведении вычислений, тематическими фото и видеороликом, в котором продемонстрирован наглядный пример расчета путем использования программы.
Содержание статьи:
Расчет теплового баланса жилищной конструкции
Для внедрения обогревательной установки, где в качестве циркуляционного вещества выступает вода, требуется предварительно произвести точные .
При разработке, внедрении любой системы обогревательного типа необходимо знать тепловой баланс (далее – ТБ). Зная тепловую мощность для поддержания температуры в помещении, можно правильно подобрать оборудование и грамотно распределить его нагрузку.
Зимой помещение несет определенные тепловые потери (далее – ТП). Основная масса энергии выходит через ограждающие элементы и вентиляционные проемы. Незначительные расходы приходятся на инфильтрацию, нагревание предметов и др.
Галерея изображений
Фото из
Выполнение расчета водяного отопления
Потери через конструкции
Учет обогрева поступающего воздуха
Вентиляция с подмесом свежего воздуха
Учет потерь на подготовку горячей воды
Вычисление эффективности перерабатываемого в котле горючего
Один из вариантов устройства отопительного контура
Система с открытым расширительным бачком
ТП зависят от слоев, из которых состоят ограждающие конструкции (далее – ОК). Современные строительные материалы, в частности, утеплители, обладают низким (далее – КТ), благодаря чему через них уходит меньше тепла. Для домов одинаковой площади, но с разным строением ОК, тепловые затраты будут отличаться.
Помимо определения ТП, важно вычислить ТБ жилища. Показатель учитывает не только количество энергии, покидающей помещение, но и количество необходимой мощности для поддержания определенных градусных мер в доме.
Наиболее точные результаты дают профильные программы, разработанные для строителей. Благодаря им возможно учесть больше факторов, влияющих на ТП.


Наибольшее количество тепла покидает помещение через стены, пол, крышу, наименьшее – через двери, оконные проемы
С высокой точностью можно вычислить ТП жилища с помощью формул.
Общие тепловые расходы дома рассчитывают по уравнению:
Q = Qok + Qv,
Где Qok – количество тепла, покидающее помещение через ОК; Qv – тепловые расходы вентиляции.
Потери через вентиляцию учитываются в том случае, если воздух, попадающий в помещение, имеет более низкую температуру.
В расчетах обычно учитывают ОК, входящие одной стороной на улицу. Это наружные стены, пол, крыша, двери и окна.
Общие ТП Qok равны сумме ТП каждой ОК, то есть:
Qok = ∑Qst + ∑Qokn + ∑Qdv +∑Qptl + ∑Qpl,
Где:
- Qst – значение ТП стен;
- Qokn – ТП окон;
- Qdv – ТП дверей;
- Qptl – ТП потолка;
- Qpl – ТП пола.
Если пол или потолок имеет неодинаковое строение по всей площади, то ТП вычисляют для каждого участка отдельно.
Расчет теплопотерь через ОК
Для вычислений потребуются следующие сведения:
- строение стен, используемые материалы, их толщина, КТ;
- наружная температура в предельно холодную пятидневку зимы в городе;
- площадь ОК;
- ориентация ОК;
- рекомендуемая температура в жилище в зимний период.
Для вычисления ТП нужно найти общее тепловое сопротивление Rок. Для этого нужно узнать тепловое сопротивление R1, R2, R3, …, Rn каждого слоя ОК.
Коэффициент Rn рассчитывается по формуле:
Rn = B/k,
В формуле: B – толщина слоя ОК в мм, k – КТ каждого слоя.
Общее R возможно определить по выражению:
R = ∑Rn
Производители дверей и окон обычно указывают коэффициент R в паспорте к изделию, поэтому рассчитывать его отдельно нет необходимости.


Тепловое сопротивление окон можно не рассчитывать, поскольку в техническом паспорте уже присутствуют необходимые сведения, что упрощает вычисление ТП
Общая формула расчета ТП через ОК выглядит следующим образом:
Qok = ∑S × (tvnt – tnar) × R × l,
В выражении:
- S – площадь ОК, м2;
- tvnt – желаемая температура в помещении;
- tnar – наружная температура воздуха;
- R – коэффициент сопротивления, рассчитывается отдельно или берется из паспорта изделия;
- l – уточняющий коэффициент, учитывающий ориентацию стен относительно сторон света.
Расчет ТБ позволяет подобрать оборудование необходимой мощности, что исключит вероятность образования дефицита тепла или его переизбытка. Дефицит тепловой энергии компенсируют путем увеличение потока воздуха через вентиляцию, переизбыток – установкой дополнительного отопительного оборудования.
Тепловые расходы вентиляции
Общая формула расчета ТП вентиляции имеет следующий вид:
Qv = 0.28 × Ln × pvnt × c × (tvnt – tnar),
В выражении переменные имеют следующий смысл:
- Ln – затраты поступающего воздуха;
- pvnt – плотность воздуха при определенной температуре в помещении;
- c – теплоемкость воздуха;
- tvnt – температура в доме;
- tnar – наружная температура воздуха.
Если в здании установлена вентиляция, то параметр Ln берется из технических характеристик к прибору. Если же вентиляция отсутствует, то берется стандартный показатель удельного воздухообмена, равный 3 м3 в час.
Исходя из этого, Ln вычисляется по формуле:
Ln = 3 × Spl,
В выражении Spl – площадь пола.


2% от всех тепловых потерь приходится на инфильтрацию, 18% – на вентиляцию. Если помещение оборудовано системой вентиляции, то в расчетах учитывают ТП через вентиляцию, а инфильтрацию во внимание не берут
Далее следует вычислить плотность воздуха pvnt при заданной в помещении температуре tvnt.
Сделать это можно по формуле:
pvnt = 353/(273+tvnt),
Удельная теплоемкость c = 1.0005.
Если вентиляция или инфильтрация неорганизованная, в стенах присутствуют щели или дыры, то вычисление ТП через отверстия следует доверить специальным программам.
В другой нашей статье мы привели подробный здания с конкретными примерами и формулами.
Пример расчета теплового баланса
Рассмотрим дом высотой 2.5 м, шириной 6 м и длиной 8 м, располагающийся в городе Оха в Сахалинской области, где в предельно холодную 5-дневку градусник термометра опускается на -29 градусов.

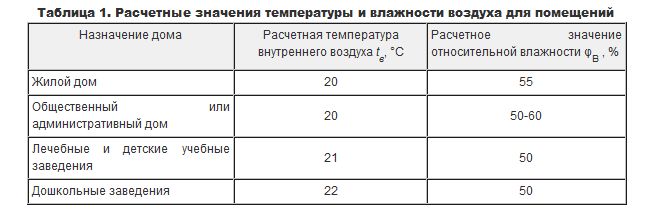

В результате измерения было установлена температура грунта – +5. Рекомендуемая температура внутри конструкции составляет +21 градус.


Изобразить схему дома удобнее всего на бумаге, указав не только длину, ширину и высоту постройки, но и ориентированность относительно сторон света, а также расположение, габариты окон и дверей
Стены рассматриваемого дома состоят из:
- кирпичной кладки толщиной В=0.51 м, КТ k=0.64;
- минеральной ваты В=0.05 м, k=0.05;
- облицовки В=0.09 м, k=0.26.
При определении k лучше воспользоваться таблицами, представленными на сайте производителя, или найти информацию в техническом паспорте изделия.


Зная теплопроводность, можно подобрать максимально эффективные с точки зрения тепловой изоляции материалы. Исходя из вышеприведенной таблицы, наиболее целесообразно использовать в строительстве минераловатные плиты и пенополистирол
Напольное покрытие состоит из следующих слоев:
- OSB-плит В=0.1 м, k=0.13;
- минваты В=0.05 м, k=0.047;
- стяжки цементной В=0.05 м, k=0.58;
- пенополистирола В=0.06 м, k=0.043.
В доме подвальное помещение отсутствует, а пол имеет одинаковое строение по всей площади.
Потолок состоит из слоев:
- листов гипсокартона B=0.025 м, k= 0.21;
- утеплителя В=0.05 м, k=0.14;
- кровельного перекрытия В=0.05 м, k=0.043.
Выходы на чердак отсутствуют.
В доме всего 6 двухкамерных окон с И-стеклом и аргоном. Из технического паспорта на изделия известно, что R=0.7. Окна имеют габариты 1.1х1.4 м.
Двери имеют габариты 1х2.2 м, показатель R=0.36.
Шаг #1 – расчет теплопотерь стены
Стены по всей площади состоят из трех слоев. Вначале рассчитаем их суммарное тепловое сопротивление.
Для чего используем формулу:
R = ∑Rn,
и выражение:
Rn = B/k
Учитывая исходные сведения, получим:
Rst = 0.51/0.64 + 0.05/0.05 + 0.09/0.26 = 0.79 +1 + 0.35 = 2.14
Узнав R, можно приступить к расчетам ТП северной, южной, восточной и западной стены.


Добавочные коэффициенты учитывают особенности расположения стен относительно сторон света. Обычно в северной части во время холодов образуется “роза ветров”,в результате чего ТП с этой стороны будут выше, чем с других
Вычислим площадь северной стены:
Ssev.sten = 8 × 2.5 = 20
Тогда, подставляя в формулу Qok = ∑S × (tvnt – tnar) × R × l и учитывая, что l=1.1, получим:
Qsev.sten = 20 × (21 + 29) × 1.1 × 2.14 = 2354
Площадь южной стены Syuch.st = Ssev.st = 20.
В стене отсутствуют встроенные окна или двери, поэтому, учитывая коэффициент l=1, получим следующие ТП:
Qyuch.st = 20 × (21 +29) × 1 × 2.14 = 2140
Для западной и восточной стены коэффициент l=1.05. Поэтому можно найти общую площадь этих стен, то есть:
Szap.st + Svost.st = 2 × 2.5 × 6 = 30
В стены встроено 6 окон и одна дверь. Рассчитаем общую площадь окон и S дверей:
Sokn = 1.1 × 1.4 × 6 = 9.24
Sdv = 1 × 2.2 = 2.2
Определим S стен без учета S окон и дверей:
Svost+zap = 30 – 9.24 – 2.2 = 18.56
Подсчитаем общие ТП восточной и западной стены:
Qvost+zap =18.56 × (21 +29) × 2.14 × 1.05 = 2085
Получив результаты, подсчитаем количество тепла, уходящего через стены:
Qst = Qsev.st + Qyuch.st + Qvost+zap = 2140 + 2085 + 2354 = 6579
Итого общие ТП стен составляют 6 кВт.
Шаг #2 – вычисление ТП окон и дверей
Окна располагаются на восточной и западной стенах, поэтому при расчетах коєффициент l=1.05. Известно, что строение всех конструкций одинаково и R=0.7.
Используя значения площади, приведенные выше, получим:
Qokn = 9.24 × (21 +29) × 1.05 × 0.7 = 340
Зная, что для дверей R=0.36, а S=2.2, определим их ТП:
Qdv = 2.2 × (21 +29) × 1.05 × 0.36 = 42
В итоге через окна выходит 340 Вт тепла, а через двери – 42 Вт.
Шаг #3 – определение ТП пола и потолка
Очевидно, что площадь потолка и пола будет одинакова, и вычисляется следующим образом:
Spol = Sptl = 6 × 8 = 48
Рассчитаем общее тепловое сопротивление пола с учетом его строения.
Rpol = 0.1/0.13 + 0.05/0.047 + 0.05/0.58 + 0.06/0.043 = 0.77 + 1.06 + 0.17 + 1.40 = 3.4
Зная, что температура грунта tnar=+5 и учитывая коэффициент l=1, вычислим Q пола:
Qpol = 48 × (21 – 5) × 1 × 3.4 = 2611
Округлив, получим, что теплопотери пола составляют около 3 кВт.


В расчетах ТП нужно учитывать слои, влияющие на тепловую изоляцию, например, бетон, доски, кирпичная кладка, утеплители и др
Определим тепловое сопротивление потолка Rptl и его Q:
- Rptl = 0.025/0.21 + 0.05/0.14 + 0.05/0.043 = 0.12 + 0.71 + 0.35 = 1.18
- Qptl = 48 × (21 +29) × 1 × 1.18 = 2832
Отсюда следует, что через потолок и пол уходит почти 6 кВт.
Шаг #4 – вычисление ТП вентиляции
В помещении вентиляция организована, вычисляется по формуле:
Qv = 0.28 × Ln × pvnt × c × (tvnt – tnar)
Исходя из технических характеристик, удельный теплообмен составляет 3 кубических метра в час, то есть:
Ln = 3 × 48 = 144.
Для вычисления плотности используем формулу:
pvnt = 353/(273+tvnt).
Расчетная температура в помещении составляет +21 градус.


ТП вентиляции не рассчитывают, если система снабжена устройством подогрева воздуха
Подставляя известные значения, получим:
pvnt = 353/(273+21) = 1.2
Подставим в вышеприведенную формулу полученные цифры:
Qv = 0.28 × 144 × 1.2 × 1.005 × (21 – 29) = 2431
Учитывая ТП на вентиляцию, общее Q здания составит:
Q = 7000 + 6000 + 3000 = 16000.
Переведя в кВт, получим общие тепловые потери 16 кВт.
Галерея изображений
Фото из
Проведение учета теплотворной способности топлива
Определение количества тепла при сгорании угля
Способность при сжигании дров
Оптимальный вариант — использование голубого топлива
Особенности расчета СВО
После нахождения показателя ТП переходят к гидравлическому расчету (далее – ГР).
На его основе получают информацию о следующих показателях:
- оптимальном диаметре труб, который при перепадах давления будет способен пропускать заданное количество теплоносителя;
- расходе теплоносителя на определенном участке;
- скорости движения воды;
- значении удельного сопротивления.
Перед началом расчетов для упрощения вычислений изображают пространственную схему системы, на которой все ее элементы располагают параллельно друг другу.


На схеме изображена система отопления с верхней разводкой, движение теплоносителя – тупиковое
Рассмотрим основные этапы расчетов водяного отопления.
ГР главного циркуляционного кольца
Методика расчета ГР основывается на предположении, что во всех стояках и ветвях перепады температуры одинаковые.
Алгоритм расчета следующий:
- На изображенной схеме, учитывая теплопотери, наносят тепловые нагрузки, действующие на отопительные приборы, стояки.
- Исходя из схемы, выбирают главное циркуляционное кольцо (далее – ГЦК). Особенность этого кольца в том, что в нем циркуляционное давление на единицу длины кольца принимает наименьшее значение.
- ГЦК разбивают на участки, имеющие постоянные расход тепла. Для каждого участка указывают номер, тепловую нагрузку, диаметр и длину.
В вертикальной системе однотрубного типа в качестве ГЦК берется то кольцо, через которое проходит наиболее нагруженный стояк при тупиковом или попутном движении воды по магистралям. Детальнее об увязывании циркуляционных колец в однотрубной системе и выборе основного мы говорили . Отдельно уделили внимание порядку выполнения расчетов, используя для наглядности конкретный пример.


В вертикальных системах двухтрубного типа ГЦК проходит через нижнее отопительное устройство, имеющее максимальную нагрузку при тупиковом или попутном движении воды
В горизонтальной системе однотрубного типа ГЦК должно иметь наименьшее циркуляционное давление да единицу длины кольца. Для систем с ситуация аналогична.
При ГР стояков вертикальной системы однотрубного типа проточные, проточно-регулируемые стояки, имеющие в своем составе унифицированные узлы, рассматривают в качестве единого контура. Для стояков с замыкающими участками производят разделение, учитывая распределение воды в трубопроводе каждого приборного узла.
Расход воды на заданном участке вычисляется по формуле:
Gkont = (3.6 × Qkont × β1 × β2)/((tr – t0) × c)
В выражении буквенные символы принимаю следующие значения:
- Qkont – тепловая нагрузка контура;
- β1, β2 – добавочные табличные коэффициенты, учитывающие теплоотдачу в помещении;
- c – теплоемкость воды, равна 4,187;
- tr – температура воды в подающем магистрали;
- t0 – температура воды в обратной магистрали.
Определив диаметр и количество воды, необходимо узнать скорость ее движения и значение удельного сопротивления R. Все расчеты удобнее всего осуществить с помощью специальных программ.
ГР второстепенного циркуляционного кольца
После ГР главного кольца определяют давление в малом циркуляционном кольце, образующееся через ближайшие его стояки, учитывая, что потери давления могут отличаться на не более чем 15 % при тупиковой схеме и не более, чем на 5%, при попутной.
Если невозможно увязать потери давления, устанавливают дроссельную шайбу, диаметр которой вычисляют с использованием программных методов.
Расчет радиаторных батарей
Вернемся к плану дома, размещенного выше. Путем вычислений было выявлено, что для поддержания теплового баланса потребуется 16 кВт энергии. В рассматриваемом доме 6 помещений разного назначения – гостиная, санузел, кухня, спальня, коридор, прихожая.
Исходя из габаритов конструкции, можно вычислить объем V:
V=6×8×2.5=120 м3
Далее нужно найти количество тепловой мощности на один м3. Для этого Q необходимо поделить на найденный объем, то есть:
P=16000/120=133 Вт на м3
Далее необходимо определить, сколько тепловой мощности потребуется для одной комнаты. На схеме площадь каждого помещения уже рассчитана.
Определим объем:
- санузел – 4.19×2.5=10.47;
- гостиная – 13.83×2.5=34.58;
- кухня – 9.43×2.5=23.58;
- спальня – 10.33×2.5=25.83;
- коридор – 4.10×2.5=10.25;
- прихожая – 5.8×2.5=14.5.
В расчетах также нужно учитывать помещения, в которых отопительных батарей нет, например, коридор.


Коридор отапливается пассивным способом, в него тепло будет поступать за счет циркуляции теплового воздуха при передвижении людей, через дверные проемы и др
Определим необходимое количество тепла для каждой комнаты, умножив объем комнаты на показатель Р.
Получим требуемую мощность:
- для санузла – 10.47×133=1392 Вт;
- для гостиной – 34.58×133=4599 Вт;
- для кухни – 23.58×133=3136 Вт;
- для спальни – 25.83×133=3435 Вт;
- для коридора – 10.25×133=1363 Вт;
- для прихожей – 14.5×133=1889 Вт.
Приступим к расчету радиаторных батарей. Будем использовать алюминиевые радиаторы, высота которых составляем 60 см, мощность при температуре 70 равна 150 Вт.
Подсчитаем необходимое количество радиаторных батарей:
- санузел – 1392/150=10;
- гостиная – 4599/150=31;
- кухня – 3136/150=21;
- спальня – 3435/150=23;
- прихожая – 1889/150=13.
Итого потребуется: 10+31+21+23+13=98 радиаторных батарей.
У нас на сайте также есть другие статьи, в которых мы подробно рассмотрели порядок выполнения теплового расчета системы отопления, пошаговый расчет мощности радиаторов и труб отопления. А если ваша система предполагает наличие теплых полов, то вам понадобится выполнить дополнительные вычисления.
Более подробно все эти вопросы освещены в следующих наших статьях:
Выводы и полезное видео по теме
В видео можно ознакомиться с примером расчета водяного отопления, который осуществляется средствами программы Valtec:
Гидравлические расчеты лучше всего осуществлять с помощью специальных программ, которые гарантируют высокую точность вычислений, учитывают все нюансы конструкции.
Вы специализируетесь на выполнении расчета систем отопления с использованием воды в качестве теплоносителя и хотите дополнить нашу статью полезными формулами, поделиться профессиональными секретами?
А может хотите акцентировать внимание на дополнительных расчетах или указать на неточность в наших вычислениях? Пишите, пожалуйста, свои замечания и рекомендации в блоке под статьей.
Онлайн калькуляторы для расчета системы отопления
Расчет системы отопления – это очень важный этап, от которого во многом зависит последующий комфорт и удобство проживания в доме. Мы подготовили для вас десятки бесплатных онлайн-калькуляторов, которые облегчат расчеты, и все они собраны в рубрике «Система отопления»! Но для начала выясним, как вообще рассчитывается отопительная система?
Этап №1. Вначале рассчитываются теплопотери здания – эти сведения необходимы для того, чтобы определить мощность отопительного котла и каждого из радиаторов в частности. В этом вам поможет наш калькулятор теплопотерь! Что характерно, их следует рассчитывать для каждого помещения, в котором имеется наружная стена.
Этап №2. Далее нужно выбрать температурный режим. В среднем, для расчетов используется значение 75/65/20, что полностью соответствует требованиям EN 442. Если выберите именно этот режим, то уж точно не ошибетесь, ведь на него настроена большая часть всех импортных отопительных котлов.
Этап №3. После этого подбирается мощность радиаторов с учетом полученных теплопотерь в помещении. Также вам может пригодиться бесплатный калькулятор расчета количества секций радиатора отопления.
Этап №4. Для подбора подходящего циркуляционного насоса и труб нужного диаметра производится гидравлический расчет. Чтобы выполнить его, нужны специальные знания и соответствующие таблицы. Также можно воспользоваться калькулятором расчета производительности циркуляционного насоса.
Этап №5. Теперь нужно выбрать котел. Детальнее о выборе отопительного котла можно узнать из статей данной рубрики нашего сайта.
Этап №6. В конце необходимо рассчитать объем системы отопления. Ведь именно от вместительности сети будет зависеть объем расширительного бака. Здесь вам поможет калькулятор расчета общего объема системы отопления.
На заметку! Эти, а также многие другие онлайн-калькуляторы можно найти в данной рубрике сайта. Воспользуйтесь ими, чтобы максимально облегчить рабочий процесс!
«Как рассчитать отопление в частном доме?» – Яндекс.Знатоки
Расчет отопления включает в себя несколько этапов:
- расчет теплопотерь, показывающих, какое количество тепла из-за конструктивных особенностей помещений и материалов, из которого изготовлен дом, «уходит» в окружающую среду
- расчет необходимой мощности отопительного оборудования, на основании которого подбирается такая мощность отопительного котла, которая позволит отоплению работать эффективно и стабильно, не расходуя при этом излишних ресурсов, но имея запас мощности на работу в условиях нетипично холодных температур и подготовку горячей воды (если это необходимо)
- гидравлические расчеты отвечают за выбор оптимального варианта разводки труб отопления, подбор подходящих труб, насосов, запорных элементов и фитингов, определяют необходимый объем расширительных баков
Одина из главных составляющих расчета и проектирования системы отопления – определение верной требуемой мощности отопительного оборудования.
Расчет тепловых потерь дома производится на основе информации о планировке дома, размеров помещений, расположения окон и дверей, используемых при строительстве дома материалов и утеплителей. Профессиональный расчет теплопотерь производят наши инженеры и проектировщики, исходя из данных таблиц со свойствами различных материалов.
Упрощенная формула расчета необходимой тепловой мощности для отопления одного помещения выглядит так:
Тепловая мощность, требуемая на обогрев одного помещения = Резервный коэффициент * Количество ватт на отопление одного метра помещения * Площадь помещения * Коэффициент теплопотерь через окна * Коэффициент соотношения площади окон * Коэффициент теплопотерь через стены * Коэффициент зимних температур воздуха * Коэффициент наружных стен * Коэффициент потолка * Коэффициент высоты потолка * Коэффициент ГВС
Соответственно, для определения общей тепловой мощности, требуемой для отопления дома, необходимо сложить расчетные показатели тепловых мощностей отдельных помещений.
Резервный коэффициент необходим для обеспечения запаса мощности на случай сильных морозов, в которые системе отопления для поддержания в доме комфортной температуры придется работать с увеличенной мощностью. Как правило, этот коэффициент при расчете принимается равным 1,2
Количество ватт на отопление одного метра помещения зависит от типа комнаты и ее назначения. Стандартное на отопление 1 м2 требуется 100 ватт. Если помещение планируется нежилым (кладовая, прачечная и т.д.), это значение можно уменьшить. Для ванных комнат, детских и любых других помещений, где комфортной является температура воздуха чуть выше, чем в остальных комнатах этот показатель следует увеличить.
Коэффициент теплопотерь через окна зависит от формата и качества стеклопакетов, установленных в доме. Для самых простых однокамерных окон этот коэффициент при расчете равен 1,27, для двухкамерного стеклопакета – 1, для трехкамерного – 0,85
Коэффициент соотношения площади окон определяется соотношением площади окон в помещении к площади помещения (по полу) и составляет, в зависимости от соотношения:
- при соотношении 10% — 0,8
- 20% — 1,0
- 30% — 1,2
- 40% — 1,4
- 50% — 1,5
Этот коэффициент наглядно показывает, насколько тепловая мощность системы отопления дома с обычными окнами может отличаться о дома с панорамным остеклением.
Коэффициент теплопотерь через стены зависит от того материала, из которого изготовлены стены дома и наличия теплоизоляции в стенах. Для самых распространенных материалов стен этот коэффициент расчета отопления будет таким:
- кирпичных стен (в два кирпича) с утеплителем 150 мм – 0,85
- кирпичных стен (в два кирпича) без утеплителя – 1,1
- пенобетонных блоков – 1
- бревна (сруб) – 1,25
- обычного бетона без утепления – 1,5
Коэффициент зимних температур воздуха соответствует усредненному показателю отрицательных температур самого холодного месяца (как правило, января или февраля)
- для -15°С он составляет 0,9
- для -20°С – 1
- для -25°С – 1,1
Коэффициент наружных стен зависит от того, какое количество стен помещения является наружными, т.е. не смежными с другими помещениями.
- если в помещении всего одна стена является наружной, коэффициент будет равен 1
- для двух стен – 1,2
- для трех – 1,22
Коэффициент потолка учитывается в расчете отопления таким образом:
- если над помещением есть неотапливаемое помещение (чердак, мансарда) – 1
- если над помещением есть утепленный чердак – 0,9
- если над помещением располагается отапливаемая комната – 0,82
Коэффициент высоты потолка определяет в расчете зависимость необходимой по тепловым расчетам мощности системы отопления от объема воздуха в помещении, определяемого высотой потолка. Чем выше потолки, тем большее количество тепловой мощности потребуется для отопления.
- для комнат со стандартной высотой потолков 2,5 метра этот коэффициент будет равен 1
- для потолков 3 метра – 1,05
- для потолков 5 метров – 1,1
Коэффициент ГВС
Для проживания в доме помимо отопления необходима также и система горячего водоснабжения. Проще и выгоднее всего организовать ее не отдельными водонагревательными элементами, а с помощью комбинации работы отопительного котла и бойлера косвенного нагрева. При такой схеме вода будет нагреваться за счет прохождения через бойлер теплоносителя системы отопления, что потребует увеличения мощности отопительного оборудования. При организации горячего водоснабжения от отопительного котла коэффициент ГВС для формулы расчета будет составлять от 1,2 до 1,3 (в зависимости от количества проживающих в доме потребителей горячей воды).
По усредненным показателям, без проведения каких-либо расчетов требуемую мощность системы отопления дома определяют как 1 кВт на каждые 10 квадратных метров, добавляя в получившейся цифре 20-30% на горячее водоснабжение.
(с) https://amikta.ru/otoplenie/raschet-otopleniya/
Расчет системы отопления частного дома, схема, таблицы

Отопление частного дома
Система водяного отопления все больше в последнее время пользуется популярностью как основной способ для обогрева частного дома. Водяное отопление может быть дополнено и такими устройствами, как обогреватели, работающие на электричестве. Некоторые устройства и отопительные системы появились на отечественном рынке совсем недавно, но уже сумели завоевать популярность. К таким можно отнести обогреватели инфракрасного типа, масляные радиаторы, систему теплого пола и другие. Для обогрева локального типа нередко применяется такое устройство, как камин.
Однако в последнее время камины выполняют больше декоративную функцию, чем обогревательную. От того, насколько правильно был осуществлен проект и расчет отопления частного дома, а также установлена система водяного отопления, зависит ее долговечность и эффективность во время эксплуатации. Во время работы такой отопительной системы необходимо придерживаться определенных правил для того чтобы она работала как можно более эффективно и качественно.
Отопительная система частного дома – это не только такие компоненты, как котел или радиаторы. Отопительная система водяного типа включает и такие элементы:
- Насосы;
- Средства автоматики;
- Трубопровод;
- Теплоноситель;
- Устройства для регулировки.
Чтобы произвести расчет отопления частного дома, нужно руководствоваться такими параметрами, как мощность отопительного котла. Для каждой из комнат дома необходимо рассчитать также мощность радиаторов отопления.

Схема системы отопления
Выбор котла
Котел может быть нескольких типов:
- Электрический котел;
- Котел, работающий на жидком топливе;
- Газовый котел;
- Твердотопливный котел;
- Комбинированный котел.
Выбор котла, который будет использовать схема отопления жилого дома, должен зависеть от того, какой тип топлива является наиболее доступным и недорогим.
Кроме затрат на топливо, потребуется не реже, чем раз в год проводить профилактический осмотр котла. Лучше всего для этих целей вызывать специалиста. Также потребуется выполнять профилактическую очистку фильтров. Наиболее простыми в эксплуатации считаются котлы, которые работают на газе. Также они довольно дешевые в обслуживании и ремонте. Газовый котел подойдет только в тех домах, которые имеют доступ к газовой магистрали.
Газ – это такой тип топлива, который не требует индивидуальной транспортировки или места для хранения. Помимо этого преимущества, многие газовые котлы современного типа могут похвастаться довольно высоким показателем КПД.
Котлы данного класса выделяются высокой степенью безопасности. Современные котлы устроены таким образом, что для них не требуется выделять специальное помещение для котельной. Современные котлы характеризуются красивым внешним видом и способны удачно вписаться в интерьер любой кухни.

Газовый котел на кухне
На сегодняшний день особой популярностью пользуются полуавтоматические котлы, работающие на топливе твердого типа. Правда, есть у таких котлов один недостаток, который заключается в том, что один раз в день необходимо загружать топливо. Многие производители выпускают такие котлы, которые являются полностью автоматизированными. В таких котлах загрузка твердого топлива происходит в автономном режиме.
Сделать расчет системы отопления частного дома можно и в случае с котлом, работающем на электричестве.
Однако такие котлы немного более проблематичные. Помимо основной проблемы, которая заключается в том, что сейчас электричество довольно дорогое, они еще могут перезагружать сеть. В небольших поселках на один дом выделяется в среднем до 3 кВт в час, а для котла этого мало, причем нужно учитывать, что сеть будет загружена не только работой котла.

Электрический котел
Для организации отопительной системы частного дома можно установить и жидкотопливный тип котла. Недостатком таких котлов является то, что они могут вызывать нарекания с точки зрения экологии и безопасности.
Рекомендуем к прочтению:
Расчет мощности котла
Перед тем, как рассчитать отопление в доме, делать это необходимо с расчета мощности котла. От мощности котла, в первую очередь, будет зависеть эффективность всей отопительной системы. Главное в этом вопросе – не переусердствовать, так как слишком мощный котел будет потреблять больше топлива, чем необходимо. А если котел будет слишком слабый, то не получится обогреть дом должным образом, а это негативно повлияет на комфорт в доме. Поэтому расчет системы отопления загородного дома – это важно. Подобрать котел необходимой мощности можно, если параллельно высчитать удельные теплопотери здания за весь отопительный период. Расчет отопления дома – удельных теплопотерь можно следующим методом:
qдом=Qгод/Fh
Qгод – это расход теплоэнергии за весь период отопления;
Fh – площадь дома, которая отапливается;

Таблица выбора мощности котла в зависимости от отапливаемой площади
Для того чтобы осуществить расчет отопления загородного дома – расход энергии, которая уйдет отопления частного дома, нужно воспользоваться следующей формулой и таким средством, как калькулятор:
Qгод=βh*[Qk-(Qвн б+Qs)*ν
βh – это коэффициент учета дополнительно потребления тепла, отопительной системой.
Qвн б – тепловые поступления бытового характера, которые характерны для всего отопительного периода.
Qk – это значение общих домовых теплопотерь.
Qs – это поступления тепла в виде солнечной радиации, которые попадают в дом через окна.
Перед тем, как рассчитать отопление частного дома, стоит учесть, что для различных типов помещений характерны разные температурные режимы и показатели влажности воздуха. Они представлены в следующей таблице:
Рекомендуем к прочтению:

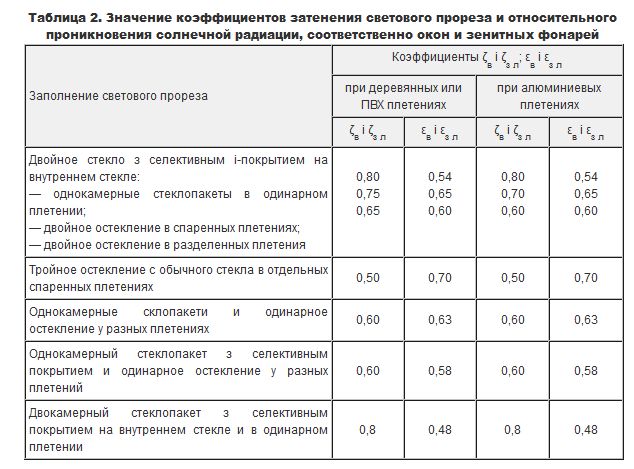

Далее представлена таблица, в которой показаны коэффициенты затенения прореза светового типа и относительного количества солнечной радиации, которая поступает через окна.
Если планируется установить водяное отопление, то площадь дома будет во многом определяющим фактором. Если дом имеет общую площадь не более чем 100 кв. метров, то подойдет и отопительная система с циркуляцией естественного типа. Если дом имеет площадь большего размера, то в обязательном порядке необходима система отопления с циркуляцией принудительного характера. Расчет системы отопления дома должен производиться точно и правильно.
Насос для циркуляции должен устанавливаться в обратку. Такой насос должен быть не только надежным и долговечным, но также экономным в плане потребления энергии и не производить неприятный шум. Нередко современные котлы уже оснащены циркуляционным насосом.
Трубопроводы отопительной системы
Для монтажа схема отопление дома может использовать такие типы трубопроводов:
- Трубопроводы из полиэтилена, полипропилена или металлопластика;
- Трубопроводы из меди;
- Трубопроводы из стали.

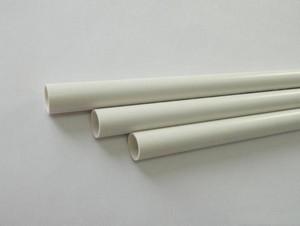

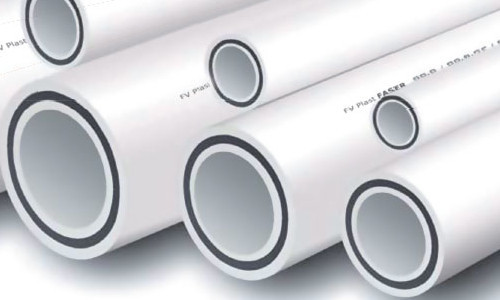

![]() Полиэтиленовые трубы | ![]() Полипропиленовые трубы |

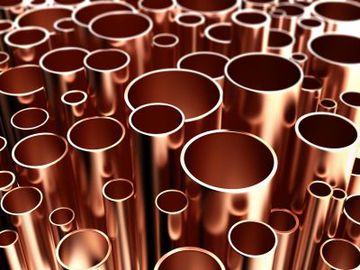

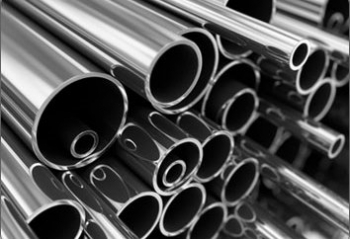

![]() Медные трубы | ![]() Стальные трубы |
Все из этих трубопроводов обладают как своими преимуществами, так и недостатками. Полимерные трубы более простые в монтаже и надежно защищены от воздействия коррозии. Медные трубы более устойчивые к высоким температурам и способны выдержать высокое давление. Стальные трубы выделяются таким недостатком, как потребность в проведении некоторых сварочных процессов. Программа расчета отопления частного дома должна учитывать абсолютно все детали, включая и это.
Выбор котлов для отопления частного дома
Отопительные приборы, которые использует схема системы отопления дома, могут быть следующих видов:
- Ребристые или конвективные;
- Радиационно-конвективные;
- Радиационные. Радиационные отопительные приборы редко используются для организации отопительной системы в частном доме.
Современные котлы обладают характеристиками, которые приведены в следующей таблице:
Когда осуществляется расчет отопления в деревянном доме, данная таблица может вам в некоторой степени помочь. При монтаже отопительных приборов нужно соблюдать некоторые требования:
- Расстояние от отопительного прибора до пола должно составлять не меньше, чем 60 мм. Благодаря такому расстоянию домашнее отопление схема позволит провести уборку в труднодоступном месте.
- Расстояние от прибора отопления до подоконника должно быть минимум в 50 мм, чтобы радиатор в случае чего можно было без проблем снять.
- Ребра приборов отопления должны быть расположены в вертикальном положении.
- Желательно отопительные приборы монтировать под окнами или возле окон.
- Центр прибора отопления должен совпадать с центром окна.
Если в одной комнате находится несколько отопительных приборов, то они должны быть расположены на одном и том же уровне.
Расчет системы отопления
Владельцу отопительной сети бывает трудно найти вразумительный ответ, как сделать расчет домашнего отопления. Это происходит одновременно из-за большой сложности самого расчета, как такового, и вследствие предельной простоты получения искомых результатов, о чем обычно специалисты не любят распространяться, считая, что и так все понятно.
По большому счету сам процесс расчета нас интересовать не должен. Нам важно как-то получить правильный ответ на имеющиеся вопросы о мощностях, диаметрах, количествах… Какое оборудование применить? Ошибки здесь быть не должно, иначе произойдет двойная или тройная переплата. Как же правильно рассчитать систему отопления частного дома?
Почему большая сложность
Расчет системы отопления с допустимыми погрешностями под силу разве что лицензированной организации. Ряд параметров в бытовых условиях просто не определимы.
- Сколько энергии теряется из-за обдува ветром? — а когда подрастет дерево рядом?
- Сколько солнце загоняет энергии в окна? — а сколько будет, если окна не помыть полгода?
- Сколько тепла уходит с вентиляцией? — а после образования щели под дверью из-за отсутствия замены уплотнителя?
- Какая реальная влажность пенопласта на чердаке? — а зачем она нужна, после того как его подъедят мыши….
Во всех вопросах показана существующая динамика изменения теплопотерь с течением времени у любого дома. Зачем же тогда точность на сегодня? Но даже на текущий момент, нельзя в бытовых условиях высчитать точно параметры системы отопления исходя из теплопотерь.
Гидравлический расчет тоже сложный.
Как определить теплопотери
Известна некая формула, согласно которой теплопотери напрямую зависят от отапливаемой площади. При высоте потолка до 2,6 метра в самый холодный месяц в «нормальном» доме теряем 1 кВт с 10 м кв. Мощность отопления должна это перекрыть.
Реальные теплопотери частных домов чаще находятся в пределах от 0,5 кВт/10 м кв. до 2,0 кВт/10 м кв. Этот показатель характеризует энергосберегающие качества дома в первую очередь. И меньше зависит от климата, хоть его влияние остается значительным.
Какие удельные теплопотери будут у дома, кВт/10 м кв.?
- 0,5 – энергосберегающий дом
- 0,8 – утепленный
- 1,0 – утепленный «более-менее»
- 1,3 – слабая теплоизоляция
- 1,5 – без утепления
- 2,0 – холодные тонкие материалы, имеются сквозняки.
Общие теплопотери для дома можно узнать умножив приведенное значение на отапливаемую площадь, м. Но это все нас интересует для определения мощности теплогенератора.
Расчет мощности котла
Недопустимо принимать мощность котла исходя из теплопотерь больше чем 100 Вт/м кв. Это значит отапливать (засорять) природу. Теплосберегающий дом (50 вт/м кв.) делается, как правило, по проекту, в котором расчет системы отопопления произведен. Для других домов принимается 1кВт/10 м кв., и не больше.
Если дом не соответствует названию «утепленный», особенно для умеренного и холодного климата, значит он должен быть приведен в такое состояние, после чего уже подбирается отопление по тому же расчету – 100 Вт на метр квадратный.
Расчет мощности котла выполняется по следующей формуле – теплопетери умножить на 1,2,
где 1,2 – резерв мощности, обычно используемый для нагрева бытовой воды.
Для дома 100 м кв. – 12 кВт или чуть больше.
Расчеты показывают, что для не автоматизированного котла резерв может быть и 2,0, тогда топить нужно аккуратно (без закипания), но можно быстрее разогревать дом при наличии и мощного циркуляционного насоса. А если в схеме имеется теплоаккумулятор то и 3,0 – допустимые реалии по теплогенерации. Но не окажутся ли они неподъемными по цене? Об окупаемости оборудования речь уже не идет, только об удобстве пользования…
Послушаем эксперта, он расскажет, как лучше подобрать котел на твердом топливе для дома, и какую мощность принять…
При выборе твердотопливного котла
- Стоит рассматривать только твердотопливные котлы классической конструкции, как надежные, простые и дешевые и лишенные недостатков бочкообразных устройств под названием «длительного горения» …В обычном твердотопливном котле верхняя загрузочная камера всегда даст немного дыма в помещение. Более предпочтительны котлы с фронтальной камерой загрузки, особенно, если они установлены в жилом доме.
- Чугунные котлы требуют защиту от холодной обратки, боятся залпового вброса холодной воды, например, при включении электричества. Качественную схему нужно предусмотреть заранее.
- Защита от холодной обратки также желательна для любого вида котла, чтобы не образовывался агрессивный конденсат на теплообменнике, при его температуре ниже 60 град.
- Твердотопливный котел желательно брать повышенной мощности, например, двухратной мощности от требуемой. Тогда не нужно будет постоянно стоять у маломощного котла и подбрасывать дрова, чтобы он развил нужную мощность. Процесс при не интенсивном горении будет на порядок комфортнее…
- Желательно приобретать котел с подачей вторичного воздуха, для дожига СО при неинтенсивном горении. Повышаем КПД и комфортность топки.
Распределение мощности по дому
Генерируемая котлом мощность должна равномерно разойтись по всему дому, не оставить холодных зон. Равномерный прогрев здания будет обеспечен, если мощность установленных радиаторов в каждой комнате будет компенсировать ее теплопотери.
Суммарная мощность всех радиаторов должна быть немного большей чем у котла. В дальнейшем мы будем исходить из следующих расчетов.
Во внутренних комнатах радиаторы не устанавливаются, возможен лишь теплый пол.
Чем длиннее наружные стены комнаты и чем больше в них площадь остекления, тем больше она теряет тепловой энергии. В комнате с одним окном к обычной формуле расчета теплопотерь по площади применяется поправочный коэффициент (приблизительно) 1,2.
С двумя окнами – 1,4, угловая с двумя окнами – 1,6, угловая с двумя окнами и длинными наружными стенами – 1,7, например.
Вычисление мощности и выбор параметров устанавливаемых радиаторов
Производители радиаторов указывают паспортную тепловую мощность своих изделий. Но мелко-неизвестные при этом завышают данные как хотят (чем мощнее – лучше купят), а крупные указывают значения для температуры теплоносителя 90 град и др., которые редко бывают в реальной отопительной сети.
Поэтому принято считать, что в среднем секция радиаторов (500 мм между патрубками вне зависимости от дизайна, материала) будет реально, без перегрева котла, отдавать тепловую мощность около 150 Вт.
Тогда обычный 10 секционный радиатор из магазина – принимается как 1,5 кВт. Угловая комната с двумя окнами площадью 20 м кв. должна терять энергии 3 кВт (2кВт умножить на коэффициент 1,5). Следовательно, под каждым окном в данной комнате нужно разместить
минимум по 10 секций радиатора – по 1,5 кВт.
Для полноценной системы отопления желательно не учитывать мощность теплого пола – радиаторы должны справиться сами. Но чаще удешевляют радиаторную сеть в 2 – 4 раза, — только лишь для доп. подогрева и создания тепловых завес. Как совмещать радиаторы с теплым полом
В чем особенность гидравлического расчета
Если котел уже подобран исходя из площади, то почему бы не подобрать подобным методом насос и трубы, тем более, что шаг градации их параметров намного больше, чем мощности у котлов. Грубый подбор в магазине ближайшего большего параметра не требует точнейших расчетов, если сеть типична и компактна и применяются стандартизированное оборудование – циркуляционные насосы, радиаторы и трубы для отопления.
Так для дома площадью 100 м кв. предстоит выбрать насос 25/40, и трубы 16 мм (внутренний диаметр) для группы радиаторов до 5 шт. и 12 мм для подключения 1 — 2 шт. радиаторов. Как бы мы не старались усовершенствовать свой гидравлический расчет, ничего другого выбрать не придется…
Для дома площадью 200 м кв. – соответственно насос 25/60 и трубы от котла 20 мм (внутренний д.) и далее по разветвлениям как указано выше….
Для совершенно не типичных большой протяженности сетей (котельная находится на большом расстоянии от дома) действительно лучше рассчитать гидравлическое сопротивление трубопровода, исходя из обеспечения доставки необходимого количества теплоносителем по мощности и подобрать особенный насос и трубы согласно расчета…
Подбор параметров насоса для отопления дома
Конкретнее о выборе насоса для котла в доме на основе тепловых гидравлических расчетов. Для обычных 3-х скоростных циркуляционных насосов, выбираются следующие их типоразмеры:
- для площади до 120 м кв. – 25-40,
- от 120 до 160 – 25-50,
- от 160 до 240 – 25-60,
- до 300 – 25-80.
Но для насосов под электронным управлением Grundfos рекомендует чуть увеличивать типоразмер, так как эти изделия умеют вращаться слишком медленно поэтому не будут излишними на малых площадях. Для линейки Grundfos Alpha рекомендованы производителем следующие параметры выбора насоса.
Вычисление параметров труб
Существуют таблицы по подбору диаметра труб, в зависимости от подключенной тепловой мощности. В таблице приведены количество тепловой энергии в ваттах, (под ним количество теплоносителя кг/мин), при условии:
— на подаче +80 град, на обратке +60 град, воздух +20 град.
Понятно, что через металлопластиковую трубу диаметром 12 мм (наружный 16 мм) при рекомендуемой скорости в 0,5 м/сек пройдет примерно 4,5 кВт. Т.е. мы можем подключить этим диаметром до 3 радиаторов, во всяком случае отводы на один радиатор будем делать только этим диаметром.
Далее трубой 16 мм (20 мм наружный), при той же скорости можем подключить радиаторы до 7,2 кВт – до 5 радиаторов без проблем…
20 мм (25 мм наружный) – почти 13 кВт – магистраль от котла для небольшого дома – или этаж до 150 м кв.
Следующий диаметр 26 мм (32 металлопластик наружный) – более 20 кВт применяется уже редко в главных магистралях. Устанавливают меньший диаметр, так как это участки трубопровода обычно короткие, скорость можно увеличивать, вплоть до возникновения шума в котельной, игнорируя небольшое повышение общего гидравлического сопротивления системы, как не значительное…
Выбор полипропиленовых труб
Полипропиленовые трубы для отопления более толстостенные. И стандартизация по ним идет по наружному диаметру. Минимальный наружный диаметр 20 мм. При этом внутренний у трубы PN25 (армированная стекловолокном, для отопления, макс. +90 град) будет приблизительно 13,2 мм.
В основном применяются диаметры наружные 20 и 25 мм, что грубо приравнивается по передаваемой мощности к металлопластику 16 и 20 мм (наружный) соответственно.
Полипропилен 32 м и 40 мм применяются реже на магистралях больших домов или в особых каких-то проектах (самотечное отопление, например).
- Стандартные наружные диаметры полипропиленовых труб РN25 — 20, 25, 32, 40 мм.
- Соответствующий внутренний диаметр — 13,2, 16,6, 21,2, 26,6 мм
Таким образом на основании теплотехнического и гидравлического расчетов мы выбрали диаметры трубопроводов, в данном случае из полипропилена. Ранее мы рассчитали мощность котла для конкретного дома, мощность каждого радиатора в каждой комнате, и подобрали необходимые характеристики насоса твердотопливного котла для всего этого хозяйства, — т.е. создали полный расчет системы отопления дома.
