Калькулятор расчета прямой лестницы на второй этаж

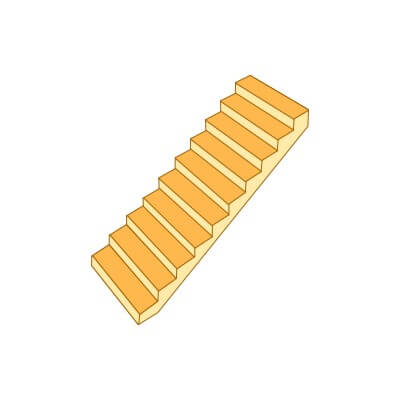

Лестница прямая, одномаршевая
Размеры проёма
Ступени
Количество S3123456789101112131415161718192021222324252627282930Неверный ввод
Верхняя ступень:
Косоуры (Тетива)
Исходные данные
Лестница
Проём
Ступени
Подступенки
Косоуры (Тетива)
Результаты расчёта
Лестница
Ступени
Косоуры (Тетива)
Подступенки
Поручни
Скачать, сохранить результат
Выберите способ сохранения
Информация
Отличный онлайн калькулятор расчета прямой лестницы на второй этаж. Поможет вам не просто определиться с удобством лестницы, но и предоставит детальную информацию по изготовлению тетивы и ступеней. Благодаря полученным данным, вы легко сможете изготовить конструктивные элементы самой лестницы, и собрать ее не прибегая к услугам «дорогостоящих» плотников.
Особенности данного калькулятора:
Интерактивная система данного скрипта, направлена, прежде всего, чтобы помочь вам определиться с выбором конструктивного решения для такой важной составляющей вашего домашнего декора как лестница.
Данная программа расчета, реализует для вас следующие задачи:
- Поможет оценить вам удобство лестницы
- Поможет определить габариты проема в перекрытии
- Произведет расчет оптимального угла наклона необходимого при ходьбе
- Поможет определить необходимое количество материала и их габаритные размеры, необходимого для реализации вашего проекта.
- Скомпилирует для вас необходимый минимум чертежей для производства и монтажа.
Данные для определения удобства прямой лестницы:
Для того чтобы использовать данный онлайн калькулятор прямой одномаршевой лестницы, вам не потребуются специальные знания. Достаточно лишь помнить основные правила и опираться на них при расчете.
- Оптимальный угол наклона лестницы (тетивы) от 30 до 40 градусов. При других показателях комфорт эксплуатации при перемещении между этажами значительно снижается. В свою очередь это может привести к снижению уровня безопасности и скорости передвижения.
- Ширина ступени оптимальная для ходьбы человека находится в пределах 27-32 см. Если по каким-то причинам выдержать данную ширину не представляется возможным, попробуйте изменить ее за счет свеса края ступени. При этом учитывайте, что максимальный свес ступени не должен превышать 5 см.
- Не стоит забывать так же про такой параметр как «средняя длина шага». В соответствии с этим основным критерием и рассчитывается удобство будущей лестницы. Сумма ширины двух ступеней и сумма двух высот, должна быть равна средней длине шага человека и составлять не более 63 см.
Необходимые исходные данные.
Данный калькулятор прост в использовании и предоставляется вам абсолютно бесплатно. Пробуйте, экспериментируйте, получайте готовые чертежи.
поделиться и оценить
Смотрите также:
Добавить комментарий
Расчет прямой лестницы онлайн, калькулятор расчета прямой лестницы, рассчитать прямую лестницу и размеры
Лестница на второй этаж должна быть не только красивой, но и удобной. Расчет прямой лестницы при проектировании позволит получить комфортную в эксплуатации лестницу. Параметры конструкции должны соответствовать строительным нормам и стандартам. Особенно это касается маршевых систем.
Наша компания оказывает комплексный подход. При заказе модели доступен предварительный расчет прямой маршевой лестницы онлайн. Вы можете воспользоваться онлайн-калькулятором или обратиться за помощью к специалистам, которые определят оптимальные параметры будущего изделия.
Расчет лестниц на тетивах
Параметры для расчета лестницы
Чертеж шаблона ступеней
Расчет прямой лестницы — важность и оценка преимуществ
Расчет размеров прямой лестницы – не только возможность определения параметров будущей лестницы, но и оценка ее преимуществ:
- Комфортное перемещение людей всех возрастов.
- Быстрое проектирование и изготовление.
- Хорошая стоимость. Не переплачиваете за необычную форму и декор.
- Лаконичный дизайн, уместный в любых интерьерах.
- Безопасность спусков/подъемов.
Как рассчитать прямую лестницу — основные требования к конструкции
Чтобы рассчитать прямую лестницу и размеры будущей конструкции, необходимо знать стандарты ГОСТ И СНиП. Требования разработаны на основе практического опыта и многих лет применения лестниц. Особенно важны они, если системой пользуются дети и пожилые люди. Основные параметры:
- Материал конструкции удовлетворяет нормам пожарной безопасности и санитарно-гигиеническим рекомендациям.
- Высота ступеней едина на всем протяжении пролета. Любые несоответствия недопустимы.
- Ширина лестничной площадки – не менее 1 метра.
- Высота от марша до перекрытия второго этажа – менее 2 метров. Рассчитывается с учетом роста самого высокого члена семьи.
- Оптимальное количество ступеней – не более 18.
- Угол наклона – от 30 до 45 градусов.
- Ширина ступеней – 22-30 сантиметров.
- Высота подступенка – 15-20 сантиметров.
- Комфортная высота перил – не менее 90 сантиметров.
Калькулятор расчета прямой лестницы по Гост и СНИП
Есть разные методики для расчета лестничной конструкции: геометрические формулы, графические способы и программы. Калькулятор расчета прямой лестницы – наиболее доступный и понятный инструмент, воспользоваться которым может каждый. Чтобы рассчитать прямую лестницу онлайн, необходимо не только знать строительные стандарты, но и представить следующую информацию:
- Высота помещения, где будет производиться монтаж.
- Площадь проекции изготавливаемой конструкции.
- Оптимальный угол наклона для комфортного применения.
В калькулятор прямой лестницы онлайн вводятся полученные замеры и в течении одной минуты программа выдает результат, и даже возможные варианты размещения.
Не всегда полученные параметры входят в установленный нормативом диапазон. В этом случае выполняется корректировка данных до тех пор, пока значения не будут соответствовать.
На нашем сайте перед заказом вы можете самостоятельно произвести расчет прямой лестницы с площадкой или обратиться к специалистам. Мы ответим на любые вопросы. Поможем определить оптимальные размеры лестницы.
Занимаясь строительством многоэтажного дома, лучше доверить изготовление лестницы профессионалам. Мы комплексно подходим к делу – выполним расчет прямой лестницы, проектируем, производим и устанавливаем готовую конструкцию на объекте.
Работаем по всей территории Москвы и Московской области. Сотрудничество с нашей компанией –это надежность, качество и профессионализм.
Оставьте заявку прямо сейчас и наш замерщик приедет в любое удобное для Вас время.
- Выезд замерщика в течении двух дней.
- Ответ специалиста в течении 15 минут.
Расчет прямой лестницы на косоурах онлайн
Калькулятор прямой лестницы на косоурах
Прямая лестница на косоурах – это удачный проект для возведения максимально устойчивой, удобной для эксплуатации и наименее травмоопасной лестничной конструкции без потери в эстетичности. Кроме того, одномаршевые сооружения являются наиболее простыми в изготовлении и не требуют значительного опыта при монтаже. Основной недостаток – необходимость создания проема значительных размеров из-за громоздкости каркаса.
Онлайн-калькулятор расчета прямой деревянной лестницы на косоурах позволяет упростить типовые операции и получить готовый проект конструкции за несколько минут. Итоговый отчет содержит комплексную смету на изготовление, набор детализированных чертежей, интерактивную 3D-модель и рекомендации для создания комфортной лестницы. Все расчеты выполняются на основании математических формул, исключая человеческий фактор, а продвинутый алгоритм показывает наиболее оптимальных расход материалов.
Порядок расчета
- Шаг 1. Выбор наиболее приемлемых единиц измерения – мм, см, м, дюймы, футы.
- Шаг 2. Выбор способа отрисовки чертежей – монохромный, цветной.
- Шаг 3. Определение конфигурации лестницы – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
- Шаг 4. Определение параметров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
- Шаг 5. Подбор ступеней и сопутствующих величин – количество ступеней, толщина ступеней, выступ края ступеней, устанавливать верхнюю ступень ниже уровня 2-ого этажа или на уровне (опционально).
- Шаг 6. Определение параметров косоуров – толщина балки, ширина балки.
- Шаг 7. Подступенки (опциональный пункт) – возможность учета подступенков лестницы на основании толщины доски.
- Шаг 8. Характеристики элементов ограждения – высота поручня, сечение балясины, толщина поручня, ширина поручня.
- Шаг 9. Перекрытие и стены – необходимо заполнить для корректной визуализации (на параметры лестницы не влияет).
- Шаг 10. Подтверждение введенных параметров и начало расчета прямой лестницы на косоурах после нажатия на кнопку «Рассчитать».
Особенности конструкции / обозначения на чертежах
Рекомендации
Для того чтобы спроектировать наиболее комфортную прямую лестницу на косоурах с помощью нашего калькулятора, мы рекомендуем вводить величины из интервалов, указанных на изображении. Данные параметры были рассчитаны на основании формулы «удобной лестницы» французского архитектора Франсуа Блонделя и подтверждены на практике многими опытными специалистами. С остальными параметрами можно ознакомиться на странице «Расчет лестницы».
Формула Блонделя: 2 × h + s = 60/65 см
- h – высота ступени;
- s – ширина проступи;
- 60/65 см – средняя длина шага человека.
Кроме всего прочего, для получения эргономичной и надежной конструкции, при расчете одномаршевой прямой лестницы на косоурах, мы настоятельно советуем ознакомиться с положениями строительных норм и правил, а также других технических документов, устанавливающих допустимые нагрузки при определенных условиях эксплуатации. Среди наиболее актуальных выделяют:
ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».
Калькулятор расчета прямой лестницы: деревянная, металлическая
Инструкция для онлайн калькулятора расчета прямой лестницы
Указываем все требуемые параметры
Y — Высота проема.
X — Ширина проема.
H — Ширина косоура (минимальная).
Z — Ступеньки в толщину.
F — Размер выступа ступеньки.
SP — Обозначьте расположение первой ступеньки, относительно поверхности уровня пола на втором этаже.
Определение удобства лестницы рассчитывается по формуле, которая основана на размере человеческого шага.
В среднем длина шага варьируется от 60 до 66 сантиметров, а среднее значение принято за 63 сантиметра.
Удобство каждой лестницы можно рассчитать по формуле: глубина ступеньки + 2 высоты ступени=63±3 см.
30° до 40° — оптимальный наклон лестницы.
20 -25 см — оптимальная высота ступеней.
Расчет ступеней лестницы зависит от высоты между этажами и ступенями.
Комфортная глубина ступеней не менее 28-30 см.
При помощи выступа ступеньки можно убрать недостатки ее глубины.
По полученным результатам программа начертит рисунок с главными размерами и углами. На нашем чертеже будет представлена все замеры ступенек, разметка лестничной тетивы по отношению к углу ступеньки, верха ступеней на тетиве.
Как сделать прямую лестницу своими руками
Чтобы правильно сконструировать лестничный пролет нужно определить свободное место, где будет располагаться конструкция, учесть высоту подъема и форму изделия, и незабываем про эстетику.
Ширина марша
Эта величина не привязана к конкретным цифрам, только число маршей напрямую будет зависеть от свободного пространства.
Наименьшая ширина маршевого пролета ровна 80 см, если это значение меньше, то могут, возникнут трудности с подъемом мебели, прохода толстым людям. Оптимальная ширина 100-140 см.
Стройматериалы для лестницы
При помощи нашей программы, Вы сможете выполнить точный расчет деревянной или металлической лестницы, а также узнать требуемое количество материала для ее возведения.
Брус сечением 50 и длиной 250 мм идеально подойдет как для косоуров, так и для тетивы.
Балки для проступи лучше выбрать сечением не менее 30-40 мм.
Балки для подступней должны иметь сечение от 25 мм и выше.
Красивые балясины и поручни можно как заказать у столяра, так и купить уже готовые, процесс их создания достаточно трудоемкий и сложный.
Монтируем тетиву (косоуры)
Каждую балку необходимо обрезать с каждой стороны, по длине Вашей лестницы. Далее снизу балки необходимо отрезать 5 см — толщина проступни.
В косоуре под наши ступеньки выпиливаем проемы. При помощи угольника размечаем ширину проступней и высоту подступенек, за вычетом 2-4 см. После этого размечаем внутреннюю поверхность балки согласно нашей разметке.
При помощи пилы или электролобзика отпиливаем лишнее.
Примеряем косоур на будущее месторасположение лестницы. Каждый край его должен плотно входить в перекрытие и поверхность пола. Замеряем горизонтальность каждого запила.
Рекомендация! Оптимальное количество косоуров – 2, но с увеличением нагрузки на лестницу, их должно быть больше. Каждый последующий изготавливается по шаблону первого.
Подогнанные поверхности зашкуриваем, при необходимости фрезеруем наружные края.
Рекомендация! Необходимо проверить уровень косоура и тетивы с каждой стороны, они должны иметь один уровень, иначе ступеньки будут иметь уклон.
Монтируем ступени
Для установки подступней распиливаем балку согласно их количества. Подгоняем их и зашкуриваем.
Монтаж подступни на косоур
Крепление осуществляется с фасадной стороны шурупами, которые зашпаклюются.
После монтажа подступней, начинаем установку проступней — ступеней.
Распиливаем балку на точное количество ступенек, за вычетом одной. Потом каждую из них шкурим и проходим фрезером все выступающие стороны.
При помощи шурупов по дереву фиксируем ступени сверху подступней.
Рекомендация! Если вы используете тетиву только с одной стороны, то ступенька должна вставляться в паз в тетиве, который промазывается предварительно клеем вместе с краем ступеньки.
Балясины монтируем на ступенькии и фиксируем шпильками: толщиной 8 миллиметров и длиной 100 миллиметров.
Перила прикрепляем сверху саморезами.
Теперь наша лестница установлена, и остается покраска и лакирование. Лак, также позволяет придать защитный слой нашему изделию. Для сохранности структуры дерева, лучше всего использовать прозрачный лак.
Расчет металлической лестницы – 3D-калькулятор онлайн
Лестницы из металла – достойная альтернатива конструкциям на деревянной основе, поскольку обладают такими важными качествами, как долговечность, прочность, неприхотливость и бесшумность. Также, сооружения на металлокаркасе достаточно просто устанавливаются и прочих равных, стоят дешевле, чем аналогичные из других материалов.
Онлайн-калькуляторы расчета металлических лестниц от КАЛК.ПРО предоставляют возможность получения готового проекта конструкции, в котором содержится итоговая смета с количеством материалов на изготовление, чертежи с точными размерами каждого элемента сооружения, а также 3D-модель для визуальной оценки и выявления недостатков. Все расчеты сохраняются в личном кабинете и доступны для скачивания. Также результаты можно экспортировать на электронную почту и в социальные сети.
Программа не учитывает соблюдение СНиП, ГОСТ, ТУ и не защищает от рисков возведения нестабильной конструкции – калькулятор лишь выполняет математические операции на основании значений, введенных пользователем. Однако конструктор не позволяет выполнить расчет при вводе заведомо неверных величин и предоставляет некоторые рекомендации (угол наклона, высота ступеней, ширина проступи…) для создания наиболее комфортной лестницы.
Мы стремимся к тому, чтобы частное строительство стало доступным каждому и предоставляем эффективные инструменты для автоматизации расчетов. Ежедневно нашим сервисом пользуются тысячи пользователей по всему миру и создают уникальные конструкции своими руками, посмотреть их можно на странице «Отзывы».
Как рассчитать металлическую лестницу?
Для того чтобы рассчитать металлическую лестницу своими руками грамотно и в дальнейшем не беспокоиться о собственной безопасности при эксплуатации, обязательно требуется ознакомиться с основными нормативными актами, которые определены для данной конструкции. Вдобавок, крайне важно произвести правильные замеры имеющегося проема, поскольку любые, даже несущественные ошибки, в дальнейшем могут привести к значительным дополнительным расходам, по причине доработки множества деталей.
Перед использованием наших конструкторов, советуем вам посмотреть нижеприведенное видео, в котором профессиональный специалист демонстрирует интерфейс, основные возможности инструмента и предоставляет полезные рекомендации.
Почему наши калькуляторы лучше?
Тесное сотрудничество с производителями лестниц
Высочайшая детализация чертежей и 3D-модели
Итоговый отчет с перечнем необходимых материалов
Готовая смета для изготовления конструкции подрядчиком
Оперативная служба технической поддержки
Положительные отзывы и большое количество реализованных проектов
Возможности
Сервис КАЛК.ПРО предоставляет наиболее гибкие инструменты для создания практически любой конфигурации будущей конструкции. Калькуляторы будут одинаково полезны, как для мастеров, профессионально занимающихся изготовлением и сборкой металлических лестниц, так и для начинающих умельцев, которые делают подобные сооружения в первый раз.
При разработке алгоритма расчета лестницы из металла, учитывались данные СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные» и т. д.
На данный момент мы предлагаем расчет следующих типов лестничных конструкций из металла:
- лестницы прямые;
- лестницы винтовые;
В скором времени на сайте появятся:
- лестницы с площадкой;
- лестницы с забежными ступенями;
- лестницы двухмаршевые;
- лестницы трехмаршевые;
Попробуйте также рассчитать каркас из других материалов – перейдите на соответствующую страницу калькулятора деревянной или бетонной лестницы.
Интерфейс
Для использования онлайн-калькулятора расчета металлической лестницы с чертежами не требуется профессиональных навыков – необходимо лишь максимально точно ввести параметры проема, а все остальное в соответствии со строительными нормами и личными предпочтениями. Также, в калькуляторе каждой конструкции имеется развернутая пошаговая справка с иллюстрациями (ознакомиться с ними можно на соответствующих страницах). Рекомендуем тщательно перепроверять все заполненные поля в интерфейсе, поскольку любая случайная ошибка может значительно повлиять на безопасность сооружения.
Входные данные
- Единицы измерения. Мм, см, м, дюймы, футы (автоматическая конвертация).
- Цвет чертежа. Цветная или монохромная отрисовка чертежей.
- Вариант лестницы. Правозаходная, левозаходная.
- Размер лестницы. Длина, ширина марша, высота проема.
- Ступени. Количество, толщина, выступ.
- Подступенки. Устанавливать, не устанавливать + толщина.
- Косоуры. Высота, ширина профильной трубы.
- Перемычки между косоурам. Высота, ширина + дополнительный ряд.
- Ограждение. Толщина, ширина, высота поручней, сечение балясин.
- Плита перекрытия. Выступ над проемом, толщина.
- Стена. Толщина.
Результаты расчета
- Несущая конструкция. Длина, количество элементов.
- Перемычки. Длина (одной, общая), количество.
- Ступени. Количество, длина, ширина, высота, объем.
- Подступенки. Количество, длина, ширина, объем.
- Перила. Длина, объем.
- Балясины. Количество, объем.
Дополнительно
- Угол наклона. Рекомендации по оптимальному углу наклона лестницы.
- Высота ступени. Рекомендации по оптимальной высоте ступеней.
- Ширина лестницы. Рекомендации по оптимальной ширине лестницы.
- Ширина проступи. Рекомендации по оптимальной ширине (глубине) проступи.
- Ширина несущего элемента. Рекомендации по оптимальной толщине косоура/тетивы.
Чертежи лестницы из металла
Чертежи являются основой любого строительного проекта и обозначают конструктивные особенности всех элементов и соединений – без них невозможно грамотно построить ни одну сложную конструкцию. Наш сервис позволяет сэкономить значительное количество времени и отрисовывает все чертежи металлической лестницы автоматически, на основании введенных в поля калькулятора значений. Все изображения выполняются в определенной размерности с указанием масштабной сетки.
3D-модель
Интерактивное 3D-моделирование позволяет оценить внешний вид предполагаемого сооружения, особенности, выгодные и негативные стороны в условиях реального проема. На нашем сайте вы можете создать 3D-модель лестницы из металла по своим размерам и скачать получившийся проект в формате OBJ. Проектирование, также выполняется в автоматическом режиме на основании заполненных значений в интерфейсе программы.
Если у вас возникли вопросы при использовании онлайн-калькулятора расчета металлической лестницы, пожалуйста, свяжитесь с нами с помощью формы комментариев внизу страницы. Там же можно оставить отзывы, предложения и поделиться опытом использования.
Расчет лестниц на тетивах онлайн
Расчет лестниц на тетивах — возможности калькулятора
— расчет удобной конструкции деревянной лестницы на тетивах¹,
— определение необходимого количества материалов,
— точные размеры всех деталей,
— подробные чертежи и схемы всех элементов лестницы.
Рекомендации по удобству расчета
Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см., в среднем — 63 сантиметра. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см. Наиболее удобный
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.
Прямая лестница на тетивах raschet.onlineНажмите на кнопку↑ для начала расчёта
Для расчета укажите необходимые размеры в миллиметрах
X — длина проема лестницы,
Y — высота лестницы,
Z — ширина лестницы,
C — количество ступеней,
W — толщина ступеней,
F — выступ ступеней,
T — толщина тетивы или косоура,
H — показывать подступенки²,
LR — направление подъема лестницы,
SP — положение первой ступени относительно уровня пола второго этажа.
Термины:
¹ Тетива — основная деталь конструкции лестницы, основной несущий элемент, к которому крепятся ступени (параллельные боковые доски).
² Подступёнок — вертикальная плоскость (высота подъёма) лестницы.
Калькуляторы расчета лестниц онлайн.
