Расчет диаметра арматуры для фундамента ленточного: Расчет арматуры для ленточного фундамента частного дома – Калькулятор ленточного фундамента

Содержание

«Как произвести расчет арматуры на фундамент?» – Яндекс.Кью

РАСЧЕТ АРМАТУРЫ ДЛЯ ЛЕНТОЧНОГО ФУНДАМЕНТА

В ленточном фундаменте основная нагрузка на разрыв приходится продольные стержни арматуры , то есть направленые горизонтально по всей длине ленты.. Поэтому для продольного армирования выбирают пруток с толщиной 12-16 мм в зависимости от типа грунта и материала стен, а для поперечных и вертикальных связок допускается брать пруток меньшего диаметра – от 6 до 10 мм. В целом принцип расчета похож на расчет арматуры плитного фундамента, но шаг арматурной решетки выбирается 10-15 см, так как усилия на разрыв ленточного фундамента могут быть значительно больше.

ПРИМЕР РАСЧЕТА
Ленточный фундамент деревянного дома, ширина фундамента 0,4 м, высота – 1 метр. Размеры дома 6х12 метров. Грунт – пучинистые супеси.

✅Для выполнения ленточного фундамента обязательно устраивают две арматурные сетки. Нижняя арматурная сетка предупреждает разрыв ленты фундамента при просадках грунта, верхняя – при его пучении.
✅Шаг сетки выбирается 20 см. Для устройства ленты фундамента необходимо 0,4/0,2= 2 продольных прутка в каждом слое арматуры.
✅Диаметр продольного прутка для деревянного дома – 12 мм. Для выполнения двуслойного армирования двух длинных сторон фундамента необходимо 2·12·2·2 = 96 метров прутка.

✅Для коротких сторон 2·6·2·2 = 48 метров.
✅Для поперечных связей выбираем пруток с диаметром 10 мм. Шаг укладки – 0,5 м.
✅Вычисляем периметр ленточного фундамента: (6+12) ·2 = 36 метров. Полученный периметр делим на шаг укладки: 36/0,5 = 72 поперечных прутка. Их длина равна ширине фундамента, следовательно, общее количество 72·0,4 = 28,2 м.
✅Для вертикальных связей также используем пруток D10. Высота вертикальной арматуры равна высоте фундамента – 1 м. Количество определяют по количеству пересечений, умножив число поперечных прутков на число продольных: 72·4 = 288 штук. При длине 1 м общая длина составит 288 м.
✅Таким образом, для выполнения армирования ленточного фундамента понадобятся:
144 метров прутка класса A-III D12;
316,2 метров прутка класса A-I D10.
По ГОСТ 2590 находим его массу. Погонный метр прутка D16 весит 0,888 кг; метр прутка D6 – 0,617 кг. Вычисляем общую массу: 144·0,88 = 126,72 кг; 316,2·0,617= 193,51 кг.
Расчет вязальной проволоки: количество соединений можно рассчитать по количеству вертикальной арматуры, умножив его на 2 – 288·2 = 576 соединений. Расход проволоки на одно соединение принимаем 0,4 метра. Расход проволоки составит 576·0,4 = 230,4 метров. Масса 1 метра проволоки с диаметром d=1,0 мм составляет 6,12 г. Для вязки арматуры фундамента потребуется 230,4·6,12 = 1410 г = 1,4 кг проволоки.

Диаметр арматуры для ленточного фундамента: особенности расчётов

Ленточный фундамент – является самой прочной конструкцией, только если она армирована. Недаром говорят, что надежность дома зависит от крепости фундамента. Для укрепления ленточного основания, которое подвергается нагрузкам (из-за веса стен, кровли, перекрытия), следует армировать и верхнюю, и нижнюю части. Но прежде нужно произвести расчет, т. е. какой необходим диаметр арматуры для ленточного фундамента, сечение и заглубление самого фундамента.

Что представляет собой арматура

Это прутья из металла с определенным профилем, которые помещаются в углубление для повышения прочности здания. При конструировании основания следует сделать правильный выбор дорогой арматуры, от этого зависит качество проделанной работы.

Фундаменты бывают нескольких видов:

  • Плиточный;
  • Ленточный;
  • Столбчатый.

Чаще всего проектируют ленточные фундаменты, чтобы усилить долговечность разных сооружений, массивных особняков и т. д. Он самый известный среди других, т. к. стоимость в лучшем соотношении с характеристикой. Особое внимание стоит уделить проектированию фундамента, в случае деформации вся постройка будет небезопасна. А устранить недочеты уже будет очень сложно и дорого.

Технология

Применение арматуры при изготовлении ленточного фундаментаВо-первых, нужно обязательно выполнить армирование поперек и вертикально для достижения желаемого результата. Во-вторых, используется единственный хомут, скрепляющий основу в огромное устройство. Применение арматуры при изготовлении ленточного фундамента во многом превосходит другие способы при строительстве основания.

Основа собирается из прутьев и хомутов без ржавчины. В некоторых случаях их разрезают или выпрямляют, для соединения углов применяют вязальную проволоку или специальные фиксаторы.

Советы по армированию углов

  1. Стержень должен гнуться так, чтобы концы были углублены в обе стены.
  2. Длина перепусков прутьев в следующую стену минимум 40 диаметров арматуры.
  3. Использовать простые перекрестия со стержнями поперек и вертикально.
  4. Чтобы соединить прутки, следует применять Г-образный профиль арматуры.
  5. Допустим интервал между хомутом основания в 2 раза меньше, чем в ленточном построении.

Правила обвязывания углов

Узлы должны соответствовать требованиям строительных норм (по ГОСТу), а не обвязывать простым непрочным материалом. Следует вязать арматуру проволокой, которая была подвержена термической обработке (или применяется еще полипропиленовый хомут, фиксаторы).

Для работы потребуется пассатижи и специальный крючок. Кроме связывания вручную, разработан строительный пистолет, связывающий арматуру автоматически.

Еще существует способ сваривания прутков и связывание. В этом варианте есть свои достоинства и недостатки (возможная угроза целостности). Это в зависимости от характеристики строений, желаемого проекта. Итак, чтобы выбрать правильный вариант соединения арматуры, следует продумать все нюансы, которые могут повлиять на весь проект как положительно, так и отрицательно.

Какой выбрать материал для армирования

Армирование фундаментаИспользуются разные виды арматуры, все зависит от технологий производства, материала, профиля.

Арматура бывает:

  • круглой и гладкой;
  • ребристой;
  • стальной, неметаллической;
  • стержневой горячекатаной;
  • проволочной холоднотянутой;
  • вид каната и пряди;
  • напрягаемой и ненапрягаемой;
  • рабочей, распределительной, монтажной;
  • штучной;
  • каркас и сетка из арматуры.

Требования перед строительством

Почва выбирается непучинистая, среднепучинистая, низкопучинистая. Также подойдет ровный рельеф поверхности без подвальных помещений. Если проект дома предполагает постройку на склоне, то, скорее всего, понадобится применение арматуры дополнительно. Арматурное соединение бетонной подушки и ленты фундамента обеспечит прочное противостояние горизонтальному давлению почвы, что находится вокруг здания.

Возведение фундамента самостоятельно

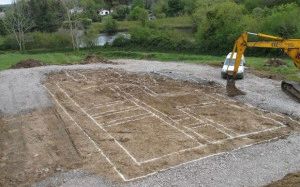

  1. Необходимо сначала разметить на подходящей местности территорию.
  2. Затем выкопать определенную по размерам яму или арендовать экскаватор.
  3. Дно укладывается песком и уплотняется путем трамбования. Разметка территории под фундамент
  4. Следующий шаг – это армирование основания для фундамента с помощью определенной армирующего компонента.
  5. Выполняется установка опалубки с распорками.

Последний этап

Заливается углубление по уровню бетоном. После застывания бетонной смеси снимается опалубок и производится гидроизоляция (перед заливкой бетона добавление жидкого стекла в бетонную массу во много раз увеличит водонепроницаемость). Теперь можно быть уверенным, что основание дома никогда не нарушится из-за выпучивания почвы.

Точный расчет материала

Используется ребристая арматура (оптимальный диаметр от 10 до 16 мм). Именно ребристость прутьев гарантирует крепкое соединение с бетоном. Количество арматуры зависит от размеров фундамента. Если ширина основания 40 см, то надо 4 прутков (2 – внизу, 2 – вверху, а 3-4 прутка используют при постройке массивных домов). Соответственно для такого количества прутков следует взять продольные стержни (96 м).

Каждое совмещение пересекается 4 раза, значит, надо вязальной проволоки (8кусков). Всего проволоки нужно взять 117,6м. В общем, арматуры нужно 196м.

Все кто решил заняться строительством фундамента под дом, задумывались о том, какой диаметр арматуры будет идеальным. К этому следует подойти со всей серьезностью и произвести точные расчеты. Кроме вычислений вручную, существует возможность правильно рассчитать размеры опалубка, арматуры, объем бетонной массы с помощью онлайн-калькулятора.

Лучше всего обратиться к специалистам-строителям, чтобы получить квалифицированную помощь, консультации по подсчетам и последовательности всей работы.

Использование арматуры

Преимущества

Из всех существующих он самый востребованный, т. к. инженеры-строители заметили положительное влияние на качество бетонного основания. Благодаря этому, можно предупредить формирование щелей, расслоение пластов. По цене и качеству существенно отличается от других видов. Отличается также простотой формирования и долговечностью. Диаметр арматуры для ленточного фундамента назначают с учетом площади арматуры (поперечное сечение).

Узнав длину фундамента, которая равна сторонам и перемычкам что внутри, вероятнее всего вычислить количество метров использованного материала. Это нужно для сооружения единого пояса. Длина подсчитывается по специальной формуле:

D=P x K

Следующий шаг: считается количество перемычек продольных. Они будут скрепляться прутками (Q).

Q=P/L.

Длина (C) рассчитана по другой формуле:

С = ((К-1) х Т) + 0,05.

Что означает 0,05 метра? Это запас, примерно по 2,5 см с каждого края. Собственно, на такой правильный интервал может выдвигаться перемычка за края прутка.

Узнав Q и C, очень просто можно рассчитать какая общая длина будет у этого материала для перемычки поперечной (W):

W = Q x C.

Последний шаг: остается всего лишь вычислить какова длина перемычек, расположенных продольно между полосами арматуры. Число всех (J) равно:

J = P / N

Формула вычислений длины перемычки, которая расположена вертикально (U):

U = ((R-1) х Н) + 0,05,

Общая длина (F) определяется так:

F = J x U

Вычисление арматуры (S) будет равноценно прибавления 3 рассчитанных чисел, умноженных на количество полос:

S = (D + W + F) x R

Приобретая данный материал, следует сделать запасы (5-10%) от вычисленной длины, чтобы уменьшить предполагаемые недочеты в вычислениях.

И последнее: рассчитывается число веса погонного метра арматуры, а потом уже ее общий вес. Процедура подбора диаметра для ленточной арматуры имеет в себе 4 модуля (стержень 2,3, плита-оболочка, балка-стенка). Вычисляется профессионалами по определенной таблице.

Стоимость арматуры

  • Рифленая – около 30,300 руб/тон.;
  • Гладкая – около 29,900 руб/тон.;
  • В розницу – 30-50 руб/метр.

Это приблизительные цены на арматуру, поэтому каждый, кто решил укрепить свой дом может уточнить в своем городе или на специальном web-сайте.

В любом случае, если приложить максимум усилий в этом непростом деле, то жильцы дома будут довольны и спокойны за свое жилище. Кроме того, огромный плюс такого фундамента в том, что в дождливую погоду здание водонепроницаемо и защищено от неприятностей.

Расчет арматуры для ленточного фундамента

Ленточные фундаменты – самый распространенный вид основания, применяемый в частном индивидуальном строительстве. Несмотря на свою популярность, устройство данного вида фундамента — процесс трудоемкий и экономически затратный.

Чтобы сократить стоимость, и не закапывать в нулевой цикл лишние деньги, следует грамотно рассчитать количество материалов, а прежде всего арматуры – которая является основной статьей расходов при заливке основания.

Виды арматуры

  1. Продольная горизонтальная рабочая арматура с периодичным сечением, класс АIII.
  2. Вертикальная рабочая арматура, гладкая, класс АI.
  3. Конструктивная арматура.

За расчетный пример взят мелкозаглубленный ленточный фундамент высотой 70 см, шириной 40 см, со сторонами 10 на 10 м, следовательно, периметр равен 40 м. (см. Ленточный мелкозаглубленный фундамент своими руками).

Нормы, стандарты и маркировка

Что надо знать, чтобы провести расчет арматуры для ленточного фундамента:

  1. Так как длина ленточного фундамента намного больше ширины, то в нем наблюдается только продольное растяжение, а поперечного растяжения в таком основании нет. Следовательно, никаких нагрузок на поперечную горизонтальную и вертикальную арматуру не оказывается, поэтому можно использовать в конструкции гладкие прутки диаметром 0,6 – 0,8 см, которые необходимы лишь для создания каркаса.Зоны сжатия и растяжения фундамента
  2. При любой высоте в ленточном фундаменте всего 2 продольных горизонтальных пояса, верхний и нижний, для изготовления которых используют ребристую арматуру класса АIII, из низколегированной или горячетканной углеродистой стали. В некоторых случаях поясов бывает больше, но такие варианты армирования являются исключениями, которые требуют привлечения специалистов.
  3. В каждом горизонтальном слое может использоваться 2-3 прутка арматуры. Диаметр прутков рассчитывается по СНиПам, требования, прописанные в нормативном документе, гласят, что минимальное сечение рабочей продольной арматуры должно составлять более 0,1% от площади поперечного сечения бетонной ленты. Допустим, высота фундамента 70 см, ширина 40 см, высчитываем площадь сечения ленты: 0,7х0,4=0,28 м2= 2800 см2. Площадь поперечного сечения продольной рабочей арматуры: 0,1 % от 2800 = 2,8 см2.

Выбираем диаметр арматуры

Если на арматуре отсутствует маркировка, то арматура класса АIII должна быть помечена краской, синей и белой линиями.

К содержанию ↑

Расчет по таблице и формулам

Таблица для расчета арматуры

№ профиля S поперечного сечения, см Масса 1 м/п, кг
8 0,503 0,395
10 0,785 0,617
12 1,131 0,888
14 1,540 1,210
16 2,010 1,580
18 2,540 2,000

По таблице видно, сколько арматуры нужно для каркаса ленточного основания, взятого за пример.

Необходимо и достаточно 4 прутка диаметром 10 мм (4х0,785=3,14 см2).

ВАЖНО: Для стен длиной равной или менее 3 метров допустимо использовать арматуру диаметром 10 мм, но если же стена длиннее 3 м, то необходимо использовать арматуру диаметром 12 мм (см. Диаметр арматуры для ленточного фундамента).

Значит, для нашего расчетного фундамента, в котором длина стены 10 м, следует взять 4 прутка по 12 мм. в диаметре.

К содержанию ↑

Расчет арматуры для продольных горизонтальных слоев

Как рассчитать арматуру, необходимую для продольных горизонтальных слоев:

Периметр 40 м/п х 4 прутка = 160 м + (необходимый загиб арматуры по углам 0,25 м/п каждого прутка х 16 загибов = 4 м/п). ИТОГО: 64 м/п х 1,131= 72, 38 кг арматуры класса АIII.

Расчет гладкой арматуры для поперечного и вертикального армирования

Будем размещать прутки с шагом 0, 5 м. Периметр 40 м : 0,5 м = 80 шт + 4 по углам = 84 шт.

  • Армирующий каркас должен быть утоплен в бетон на 5 см с каждой стороны.
  • Для прочной связки достаточно, чтобы прутки выступали за каркас на 2,5 см.

Следовательно, ширина ленты 40 см – 10 см бетонный слой – 5 см припуск на вязку = 25 см — на это расстояние располагаем друг от друга продольную арматуру в одном слое.

70 см высота ленты – 10 (15 см) см бетонный слой – 5 см припуски на вязку = 50(55) см – расстояние между горизонтальными слоями каркаса.

Поперечные гладкие прутки (конструктивная арматура) – 25 + 2,5 + 2,5 = 30 см.

Вертикальные гладкие прутки: высота ленты 70 см – 10 см бетонный слой = 60 см.

ИТОГО в 1 поясе гладкой арматуры: 60 + 60 +30 +30 = 180 см.= 1,8 м.

ВСЕГО: 1,8 х 84 = 152 м гладкой арматуры.

ВАЖНО: Диаметр поперечной арматуры должен составлять 1/4 от диаметра горизонтальной продольной, но быть не менее 6 мм.

ВАЖНО: Если высота каркаса более 0,8 м, то вертикальные поперечные пруты должны быть не менее 8 мм в диаметре.



К содержанию ↑

Вязка арматуры

Для прочности всего армирующего каркаса необходимо скрепить не менее 50% от всех перекрестий, это можно сделать вязальной проволокой или сваркой. Сварка опускает закаленный стержень, что значительно снижает прочность каркаса в целом, при монтаже, заливке бетоном и последующей трамбовке можно нарушить геометрию конструкции. Поэтому в индивидуальном строительстве оптимально использовать вязальную проволоку, из расчета 20 – 30 см на 1 вязку (см. Как правильно вязать арматуру для фундамента).

К содержанию ↑

Стальная арматура имеет ряд недостатков, в числе которых:

  1. Большой вес, это затрудняет монтаж каркаса и требует больших трудозатрат.
  2. Коррозия, которая разрушает бетон, а, следовательно, снижает время эксплуатации фундамента.

Стройиндустрия не стоит на месте, все чаще для армирующего каркаса используют композитную стеклопластиковую арматуру, которая легче традиционной в 5 раз, и в 9 раз при равнопрочной замене (см. Пластиковая арматура: Отзывы).

Стеклопластиковая арматура

На разрыв стеклопластиковая арматура в 2 раза прочнее стальной, она устойчива к агрессивным средам и хорошо переносит низкие температуры. Пластиковая арматура позволяет экономить силы и время на вязку каркаса, так как для соединения прутков приспособлены специальные элементы.

Соединительные элементы

Цена на композитную арматуру несколько выше, но этот минус вполне компенсируется легкостью сборки армирующего каркаса, к тому же, позволяет избежать последующих затрат на ремонт фундамента. Конечно, можно руководствоваться сиюминутной выгодой, и купить стальную арматуру, но пластиковая даст вам огромный задел прочности фундамента на будущее.

При расчете арматуры для фундамента, следует сделать запас 2-5% от общего метража прутков. Если же принято решение использовать традиционную стальную арматуру, то перед заливкой бетоном необходимо очистить каркас от признаков ржавчины и масляных пятен, это позволит значительно продлить срок эксплуатации фундамента.

Читайте также:

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Ленточный фундамент славится своей универсальностью, поэтому его очень часто выбирают для возведения домов и придомовых построек. Конечно, если проектируется крупное здание, то не обойтись без тщательных расчетов, которые должны выполнять специалисты-архитекторы. Но при строительстве на своем участке небольших сооружений бытового или хозяйственного предназначения (бани, гаража, птичника, сарая и т.п.) – вполне можно обойтись и собственными силами.

Калькулятор расчета минимального количества прутов арматуры для ленточного фундаментаКалькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Это вовсе не означает, что расчеты не потребуются – любой ленточный фундамент должен отвечать определенным требованиям и нормативам, нарушать которые не рекомендуется. Одно из них – необходимое и достаточное армирование ленты. В решении этого вопроса помощь окажет калькулятор расчета минимального количества прутов арматуры для ленточного фундамента.

Ниже будут приведены краткие пояснения по проведению расчетов.

Калькулятор расчета минимального количества прутов арматуры для ленточного фундамента

Перейти к расчётам

Пояснения по проведению расчетов

Расчёт несложен: он базируется на специальной формуле, учитывающей площадь сечения фундаментной ленты – от нее зависит и необходимая общая площадь сечения продольных прутов основного армирования.

  • В качестве исходных величин принимается высота ленты (с учетом подземной, заглубленной ее части и цоколя) и ее ширина.
  • При ширине ленты более 150 мм настоятельно рекомендуется выполнять армирование минимум с двумя прутьями в каждом ярусе.
  • Если получено нечетное значение прутьев (от 5 и более), один «лишний» прут желательно поместить в нижнем ярусе, там, где лента испытывает максимальные нагрузки.
  • Количество прутов напрямую зависит от диаметра используемой арматуры – можно оценить, какой вариант станет более предпочтительным с точки зрения стоимости материала и сложности выполнения обвязки арматурного каркаса.

Цены на арматуру

арматура

После того как определились с числом прутьев для основного продольного армирования, можно перейти к расчетам количества арматуры, с учетом длины фундаментной ленты, перехлестов, угловых соединений и т.п.

zalivkafundamentaНюансы заливки ленточного фундамента

Качественно выполненный фундамент – основа безопасности и длительности эксплуатации всего здания. Много полезной информации по этому поводу можно почерпнуть из статьи нашего портала, посвященной заливке фундамента собственными силами.

Расчет арматуры для ленточного фундамента

Расчет арматуры для ленточного фундамента дело тонкое, требующее наличия специального опыта и навыков. Пустыми рассуждениями и догадками капитальное строение не соорудишь. В процессе надо руководствоваться нормативными актами и строительными нормами. Необходимо знать общую схему фундамента, состоящей из грунтового шара, песчаной подушки, материала для сбора влаги (геотекстиль), гравийного шара, яруса бетона, битумной мембраны, теплоизоляционного слоя, полиэтиленовой плёнки, плиты из железобетона. Также правильно уложить и обязательно связать арматуру. Компоненты могут меняться в каждом конкретном случае, так как состав грунта не везде одинаковый.

Правила и нормы при возведении фундамента

каркас арматуры

В процессе подготовки нужно чётко понимать сколько нужно арматуры для армирования, бетона, верно рассчитать площадь, составить смету. Для упрощения процедуры руководствуемся СНиП 52-01-2003, который строго регламентирует класс прутьев, сечения арматуры, количество на квадратный метр, в зависимости от типа земляной основы.

Многие строители допускают ошибку в процессе определения диаметра арматуры, закладки армированной стали, заливки бетона. Нужно понимать, что бетон имеет высокий показатель прочности на сжатие, при условии соблюдения пропорций при его изготовлении. Но, в то же время он слаб на растяжение, что приводит к появлению трещин, деформации стенных проёмов, оседанию, разрушению. Сколько арматуры надо для разных типов основ, рассмотрим ниже.

Установленные расчеты армирования ленточного фундамента

Для данного типа фундамента характерно распределение нагрузки вдоль всей длины ленты, называется продольное. Минимально рекомендованная S прутка в соответствие с ГОСТом равна 1,2 – 1,5 см. Чем прочнее грунт и меньше S несущих стен, тем количества арматуры меньше и наоборот. Вертикальная часть допускается сооружением прутка толщиной в полсантиметра. Как видим, расчёт сильно схож с фундаментом плитного типа. Главное отличие кроется в величине шага, он составляет всего 15 см, не более. Это поясняется высоким показателем усилия на разрыв.

Пример для расчёта

Основа ленточный фундамент. Деревянный дом, ширина основы 45 см, высота один метр. Общий размер дома равен 7 х 12 м. Тип земляной основы – пучинистые супеси.

На ленточный фундамент обязательное наличие двух сеток. Один ряд будет предотвращать разрыв во время просадки, второй во время пучения. Иными словами, не даст земляной основе пойти вверх и вниз.

Шаг выбираем в 15 см. для фундамента ленточного типа 0,45 / 0,15 = 3. Всего три продольных прутка для каждого слоя. Диаметр выбираем самый минимальный 1,2 см. Двуслойная армировка предусматривает сооружение основы 2 х 12 х 3 х 2 = 144 м прутьев для длинных сторон, и 88 м для короткой стороны.

Поперечины укладываем прутьями с диаметром в 1,0 см, с шагом в пол сантиметра. Общий периметр фундамента ленточного типа равен 38 м. Чтобы рассчитать количество поперечных прутьев нужно 38 / 0,5 = 76 штук. Общее количество метров равно 76 х 0,45 = 34,2 метра.

Рассчитать количество арматуры можно так. Для укладки вертикальных связей используем прутья толщиной в один сантиметр. Высота 1,0м. Количество высчитываем так: 76 х 4 = 304 штуки. При условии, что длина равна 1,0 м, соответственно общая длина равна 304 м.

Основные данные у нас имеются, не хватает только количества вязальной проволоки. Это делается достаточно просто: общую длину умножаем на два 304 х 2 = 608 соединений. На одно соединение понадобится сорок сантиметров. Общий расход равен 250,4 м. Один метр это 6,10 кг, общее значение 1527,44 кг.

Сколько требуется арматуры на куб бетона: при диаметре в 1,2 см – 18 кг, при 0,6 см – 6 кг на один кубический метр.

Количество арматуры для плитного фундамента

Как рассчитать для данного типа основы. Чаще всего он используется для сооружения небольших коттеджей, дачных посёлков, иных строений без наличия подвальных или полуподвальных помещений. Внешне выглядит как цельная плита с металлической основой. Средняя S основы не более 20 – 25 см.

Арматура

Перед началом нужно чётко определить диаметр прутка, который будет использоваться. В соответствие с ГОСТами и СНиПами, на большинстве грунтов, с несыпучей поверхностью, используют пруток ребристой формы класса A-I, диаметр которого составляем один сантиметр. Если же земляная основа имеет высокие показатели сыпучести, то приходится использовать также ребристый пруток, но только с диаметром 1,5см. Вертикальные основы могут быть сооружены с помощью прутьев также класса A-I, но диаметр намного меньше и составляет 0,5 см.

В случае с сооружениями несущих конструкций нужно быть предельно осторожным и правильно рассчитывать нагрузку. Материал, из какого будет изготовлена стена, играет важную роль, так как от этого зависит масса всей конструкции в целом. Строительные нормы указывают на то, что небольшие капитальные строения могут сооружаться прутком в диаметре до 1,0 см. Массивные строения требуют укладки арматуры в 1,5 см диаметром.

Среднее расстояние между прутками не должно превышать 20,0 см, как в продольном, так и в поперечном направлении. Расчёт на один квадратный метр прутков равен 5, которые связаны между собой специальной проволокой. Вязание происходит как крючком, так и автоматическим оборудованием – пистолетом, в зависимости от наличия и площади вязания.

Наглядный пример для расчёта

ребристая арматура

Капитальное строение, размер: 10 х 7, S плитного фундамента равна 45 см. Как видим, S основы значительная, поэтому она требует наличия прочной арматуры, диаметром не менее 1,5 см для горизонтальной укладки и 0,5см для вертикальной укладки.Какая толщина основы, такой и диаметр прутьев.

Количество прутков высчитываем так: ширину дома 10 делим на шаг решётки 0,2, равно число 50. Это продольные прутья длиной в 7м каждый. Обще количество будет равно 50 х 7 = 350 м. Аналогичная процедура проводится для поперечных: 7/0,2 = 35. Общая длина равна 35 х 10 = 350 м. Суммарная длина на арматурные сетки равна 350 + 350 = 700 м.

Вертикальные связки также имеют длину, которая равна высоте самого фундамента. Значение определяется по пересечениям прутков: 50 х 35 = 1750 штук. Общая длина равна 1750 х 0,45 = 787,5 м.

Выписываем вышеперечисленные данные и имеем общее количество армированных прутков третьего класса D16, первого класса D6. Используя данные ГОСТа 2590, вычисляем массу. Для этого используем данные о весе одного прутка и умножаем на общее количество. Вес D16 = 1,6 кг, D6 = 0,23 кг.

Как видим, посчитать итоговые данные совсем просто, достаточно быть внимательным, правильно использовать данные со СНиПов и ГОСТов.

Автор: Максименко Игорь

Расчет количество арматуры для ленточного фундамента: СНиП, пример

Устройство  основания строящегося здания требует решение такой задачи, как расчёт арматуры для ленточного фундамента, необходимой для устройства каркаса. Для решения вопроса необходимо понимать назначение металлического каркаса в бетонных конструкциях. Уметь проектировать ленточный фундамент с учётом воздействия нагрузок при предельном состоянии конструкции. Знать как выполняются расчёты и формируется каркас.

Важно сразу определиться с количеством арматуры того или иного класса, подсчитать стоимость. Задача непростая, но выполнимая даже при самостоятельном проектировании.

Зачем нужна арматура

Зачем нужна арматураПрименение армирования при монтаже монолитного ленточного фундамента превращает бетон в качественно новый материал — железобетон. Сам по себе бетон имеет строение решётки в узлах которой находятся твёрдые фракции щебня или гравия, обладает высокой прочностью на сжатие и низкую на растяжение.

Когда на бетонную балку, рассчитываемую как жёстко защемлённую с двух концов, воздействует распределённая нагрузка, она прогибается.

При этом низ балки работает на изгиб, верх на сжатие и наоборот при пучинистости грунта. Пример расчёта каркаса приведён ниже.

Для увеличения жёсткости конструкции и устойчивости внутри монолитной конструкции устанавливается каркас из металлической или стеклопластиковой (композитной) арматуры расчётного диаметра. Получается железобетонная конструкция с высокими характеристиками на сжатие и растяжение.

Формирование каркасов в ленточном фундаментеФормирование каркасов в ленточном фундаменте

Рабочая арматура устанавливается устанавливается по верху и низу каркаса ( считается, что срединный слой не деформируется), работает в балке совместно с бетоном. При достижении предельных состояний бетона на изгиб, арматура включается в самостоятельную работу по поддержанию конструкции в проектном состоянии и положении.

Как рассчитывается диаметр и количество арматуры

Количество необходимой для монтажа рядов арматуры, диаметр и класс подсчитывается на этапе составления в проекте, указывается в расчётной части пояснительной записки. Полноценный расчёт фундамента, каркаса требует профессиональных знаний, умение разбираться в темах по основаниям и фундаментам, строительной механики, правильно интерпретировать положения СНиП.

Полный корректный расчёт армирования каркаса производится при строительстве сооружений 1 класса по отчётам инженерно-геологических изысканий. При индивидуальном строительстве дома с 2—3 классом ответственности армирование назначается конструктивно с учётом требований СП 52-101-2003.

Применение онлайн-калькулятора

Для тех, кто доверяет себе в решении этого сложного и ответственного решения, рекомендуется применять онлайн-калькуляторы которыми пользуются бесплатно на соответствующих сервисах. Калькуляторы однотипные, с минимальными требованиями по вопросам для базы данных:

  1. Указывается тип фундамента. Для этого необходимо выбрать примерно похожий на проектный из 5 вариантов. На сайте возможно более точно выбрать тип фундамента, убирая стены из предложенного расширенного варианта, меняя геометрическое расположение, приближаясь к проекту. Стены убираются назначением нулевого размера.
  2. Из выпадающего списка выбирается марка бетона для ленточного фундамента.
  3. В поле вводится общая длина фундамента, включая перегородки (метры).
  4. Вводится высота и ширина ленты в соответствующие поля (сантиметры).
  5. Поставьте галочку напротив «рассчитать арматуру». Выберите: есть бетонная подготовка или нет. Из списка укажите в поле длину металлического сортамента, который продаётся на оптовом складе, выберите минимальное сечение несущей арматуры.
Так выглядит на дисплее вариант онлай-калькулятораТак выглядит на дисплее вариант онлай-калькулятора
  1. Если требуется посчитать количество досок — поставьте галочку напротив «расчёт опалубки», введите в соответствующие поля длину, ширину, толщину доски, которые предполагается использовать под опалубку.
  2. Нажмите на кнопку «Рассчитать».

В результате, калькулятор сделает расчёты, выведет в виде таблиц полученные данные. Авторы калькуляторов уверяют, что алгоритм программы основан на положениях, формулах СП 52-101-2003, СНиП 3.03.01-87.

Отчёт по фундаментамОтчёт по фундаментамОтчёт по требуемому количеству досок на опалубкуОтчёт по требуемому количеству досок на опалубкуТак выглядит отчёт по металлу каркаса.Так выглядит отчёт по металлу каркаса.

Самостоятельный расчёт

Как вариант — сделайте расчёт количества арматуры, сечение, расположение своими силами. Назначить арматуру необходимо конструктивно.

Воспользуйтесь положением СП 52-101-2003: при расчёте фундаментов по природной несущей способности грунтов, предельным состояниям бетонных конструкций на изгиб — принимать минимальное количество общей площади сечения рабочей арматуры равным 0.001—0.005% от площади сечения фундамента. Для ленточных фундаментов рекомендуется применять коэффициент 0.оо2%.

Пример и алгоритм подсчёта выглядит так:

  1. Выберите в проекте значения высоты и ширины фундамента. Вычислите площадь. Если размеры по наружным, внутренним осям разные, проводите расчёты сечений отдельно чтобы получить наиболее достоверные данные по арматуре. Например: высота фундамента = 1200 мм, ширина = 400 мм. Площадь = 480 000 мм2.
  2. По положению СП принимаем конструктивно минимальную площадь сечения рабочей арматуры в зависимости от площади сечения для ленточного фундамента: 480 ооо мм2*0.002= 960 мм2.
  3. По таблице сечений в зависимости от диаметра арматуры находим: подходит 4 прута класса А 400 ( ГОСТ 5781-82) диаметром 18 мм или 4 стеклопластиковых прута диаметром 16 мм (ГОСТ 31938-2011) из условий равнопрочности композитных и стальных изделий. Если сечения фундамента по осям разные, подсчитывайте арматуру отдельно.
  4. Дальнейший расчёт сколько нужно металла полностью зависит от периметра фундамента по осям.

При расчёте количества рабочей арматуры и обвязки каркаса необходимо учитывать положения СП 52-101-2003:

  1. Минимальный защитный слой бетона для каркаса из металла =40 мм или 50 мм для агрессивных химически грунтов (таблица. 1).
  2. Минимальное расстояние между рабочими стержнями арматурного каркаса по нижнему поясу =25 мм, по верхнему поясу =30 мм (пункт 8.3.3).
  3. Длина перепусков при стыковке для А 400 и А 250 — минимум 250 мм. В одном сечении не более 50% стыков рабочей арматуры и 25% гладкой конструкционной А 250 (пункт 8.3.27).
  4. Для А 400 предусматривать прямую анкеровку, для А 250 — крюк или петля (пункт 8.3.18).
  5. Горизонтальное расстояние между конструкционными хомутами (шаг) рекомендуется принимать 300—400 мм.
Таблица для расчёта сеченияТаблица для расчёта сечения

Руководствуясь этими положениями нетрудно будет подсчитать общую длину металла А 400 и А 250 для всего каркаса фундамента. Расчёт стеклопластиковой арматуры производится аналогично, но диаметры выбираются ниже. Например, выбор А 400 диаметром 14 мм соответствует 12 мм композита.

какими свойствами должна обладать и в каком объеме использовать

Несложная по конструкции металлическая арматура в действительности играет очень значимую роль при заливке фундаментного основания. Его прочность полностью зависит от параметров арматуры, ее количества и способа укладки. А это, соответственно, сказывается на прочности всего строения и его долговечности эксплуатации.

Характеристики ленточного фундамента

Для постройки жилых малоэтажных сооружений именно ленточный фундамент является оптимальным выбором, так как в нем эффективно сочетаются практичность и доступные бюджетные затраты.

  • Одна из влиятельных характеристик ленточного типа фундамента – невысокая себестоимость
  • Еще одно достоинство таких оснований – средний уровень трудоемкости. Хотя этот показатель больше зависит от возможности использования спецтехники и вида самого фундамента
  • Характеристики прочности – это показатель эффективности фундаментной основы
  • Длительность эксплуатации и способность выдерживать механические нагрузки средней мощности — еще один характерный признак ленточных фундаментов

Ленточные фундаменты классифицируются по конструктивным признакам на:

  • Монолитные фундаментные конструкции
  • Сборные основания из железобетонных блоков

Кроме этого, многие технологические признаки фундаментной основы зависят от степени заглубленности в грунт. В строительной практике различаются

  • Мелкозаглубленные основания, пригодные для устройства на слабопучинистых почвах и при сооружении строительных конструкций с малым весом из дерева, газобетона или каркасно-щитовые здания
  • Глубоко заглубленные, устраиваемые при возведении домов на пучинистых грунтах, а также в процессе возведения кирпичных или бетонных конструкций в два или три этажа

И зависимо от вида фундамента по признакам приведенной классификации требуется верно рассчитать объем материала для заливки основания. В частности – потребуется вычислить точные показатели количества арматуры и ее приоритетные свойства.

Диаметр арматуры для ленточного фундамента

Для придания фундаментному основанию большей прочности, необходимо рационально подобрать правильный диаметр арматуры.

  • Самый оперативный, но при этом несколько более затратный способ – это использовать арматуру максимального диаметра. Обычно даже при планируемых проектных больших нагрузках на основание применяется металлическая арматура с диаметром 8-12 мм. Но если строение не массивное и фундамент планируется мелкозаглубленный, то такой перерасход материала и соответственно – сметы, совершенно не обоснован
  • Решение проблемы расчета может находиться в использовании параметров таблицы, отображающей установленные нормативы СНиП

Но при этом нужно учитывать такой параметр, как размер поперечного сечения. Рациональный выбор сечения рассчитывается исходя из площади сечения самого фундамента – поперечное сечение арматуры в этом случае должно составлять 0,1 % от площади сечения основания.

  • И еще один практичный вариант, один из самых рациональных и практичных, заключается в том, что при расчете диаметра нужно учесть длину фундаментной ленты, количество продольных и поперечных полос в ее структуре, а также расположение арматуры

Диаметр арматуры в основаниях с длиной большей 3 м должен быть не меньшим 10 мм для продольных элементов армированной конструкции. Поперечные пруты могут иметь в диаметре 6-8 мм.

При длине фундаменты свыше трех метров диаметр продольных прутьев – не менее 12 мм. В случае если имеется арматура с другими характеристиками, а также для рационализации устройства основания следует прутья с большим диаметром укладывать на низ основания, а вверху должны находиться прутья с меньшим диаметром.

Схема армирования арматуры

Схема конструкции арматуры для ленточного фундамента

При создании фундаментного основания применяются две схемы армирования:

  1. С использованием шести прутьев
  2. С четырьмя прутьями

При этом расчет арматуры для ленточного фундамента ведется исходя из ширины фундаментной ленты. Расстояние между продольными арматурами не должно быть меньшим 400 мм. В этом случае используется четырехрядное армирование. Но при этом должна оставаться дистанция до грани самого фундамента от крайней арматуры порядка 50-60 мм.

Расчет количества арматуры для ленточного фундамента

Схема устройства ленточного фундамента

Чтобы не обращаться к сложным формулам и расчетам, этот показатель можно получить, вычислив предварительно периметр будущей конструкции.

Далее, учитывая количество рядов арматуры в ленте фундамента, исчисляется количество продольной арматуры. При этом нужно принять во внимание запас материала на образование стыков.

Длина каждого стыка равна тридцатикратному показателю диаметра арматуры. То есть, если диаметр равен 10 мм, то длина стыка равна 30*10=300 мм. Количество и длина стыков добавляется к величине периметра, умноженной на количество рядов.

Количество поперечной арматуры вычисляется с учетом высоты ленты и, исходя из расчета, что перемычки будут монтироваться на дистанции 2,5 м.

Вязка арматуры для ленточного фундамента

Для соединения прутьев арматуры надежнее использовать метод вязки – он надежнее и дешевле чем использование сварки.

Для этого применяется вязальная проволока, согнутая вдвое так, чтобы с одной стороны образовалась петля. Далее, придерживая одной рукой петлю, другой свободной рукой нужно продеть второй край проволоки в эту петлю и перекрутить их несколько раз.

На заметку. Для вязки арматуры можно использовать специальный вязальный крючок, позволяющий ускорить процесс и снизить его трудоемкость. Количество витков должно быть таким, чтобы пока получившийся узел не станет тугим.

Самостоятельная заливка перекрытия

На этом этапе используется бетонная смесь, которая заливается в опалубку таким образом, чтобы она могла покрыть арматурную конструкцию.

При этом слой бетона над верхней арматурой должен быть не тоньше 60-70 мм.

В процессе заливки необходимо тщательно трамбовать бетон.

Цена арматуры для ленточного фундамента

Стоимость арматуры для фундамента – динамичный показатель, имеющий зависимость от диаметра и длины прутьев, а также от качества металла.

Но при любых ценовых условиях экономить на арматуре точно не следует, так как от этого зависят характеристики всей постройки.

Калькулятор арматуры для ленточного фундамента, видео

Пользуются большой популярностью онлайн калькуляторы расчета размеров, арматуры и количества бетона монолитного ленточного фундамента.
Узнать больше о расчете арматуры можно на видео и самостоятельно провести все расчеты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
